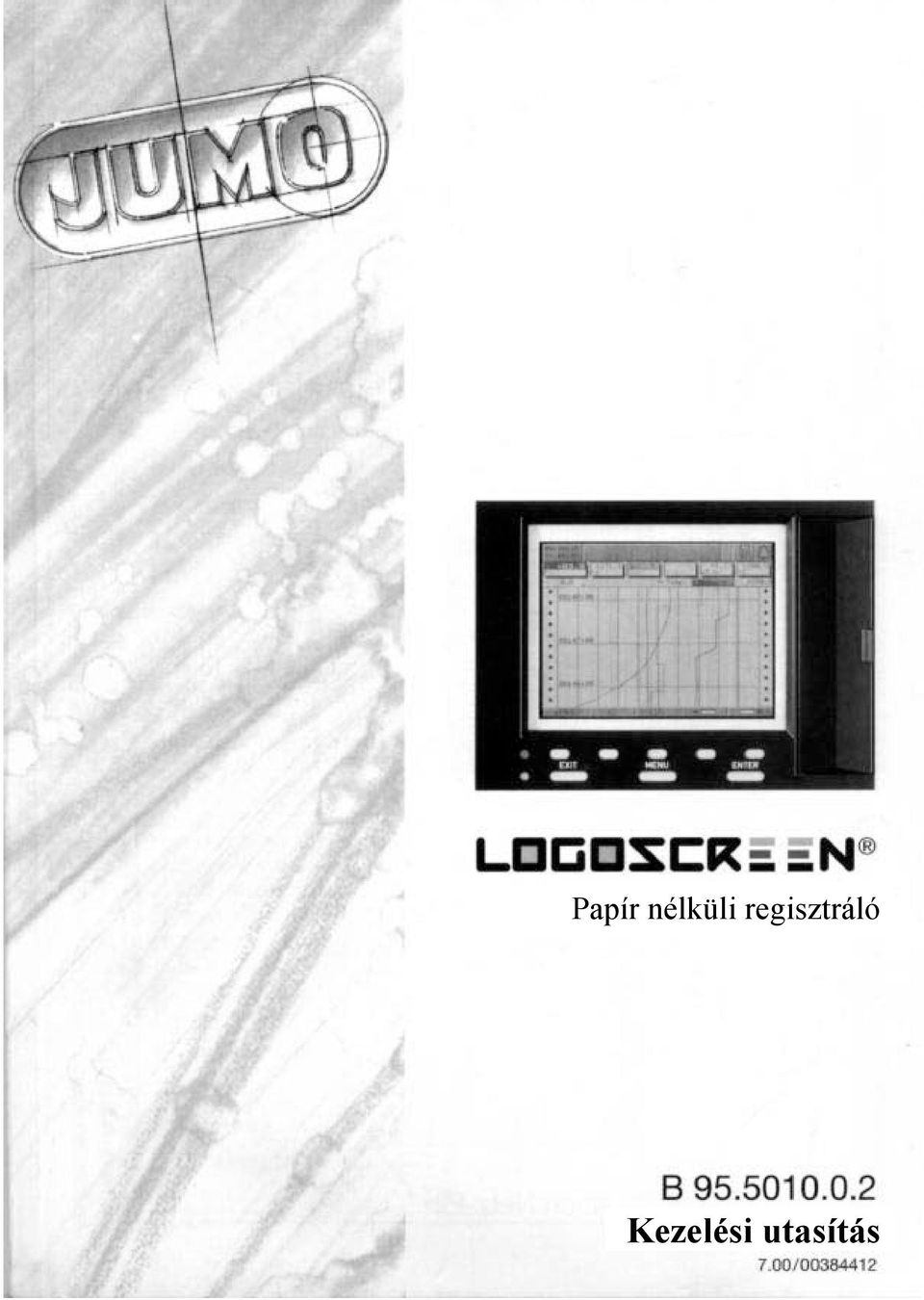

1 Papír nélküli regisztráló Kezelési utasítás

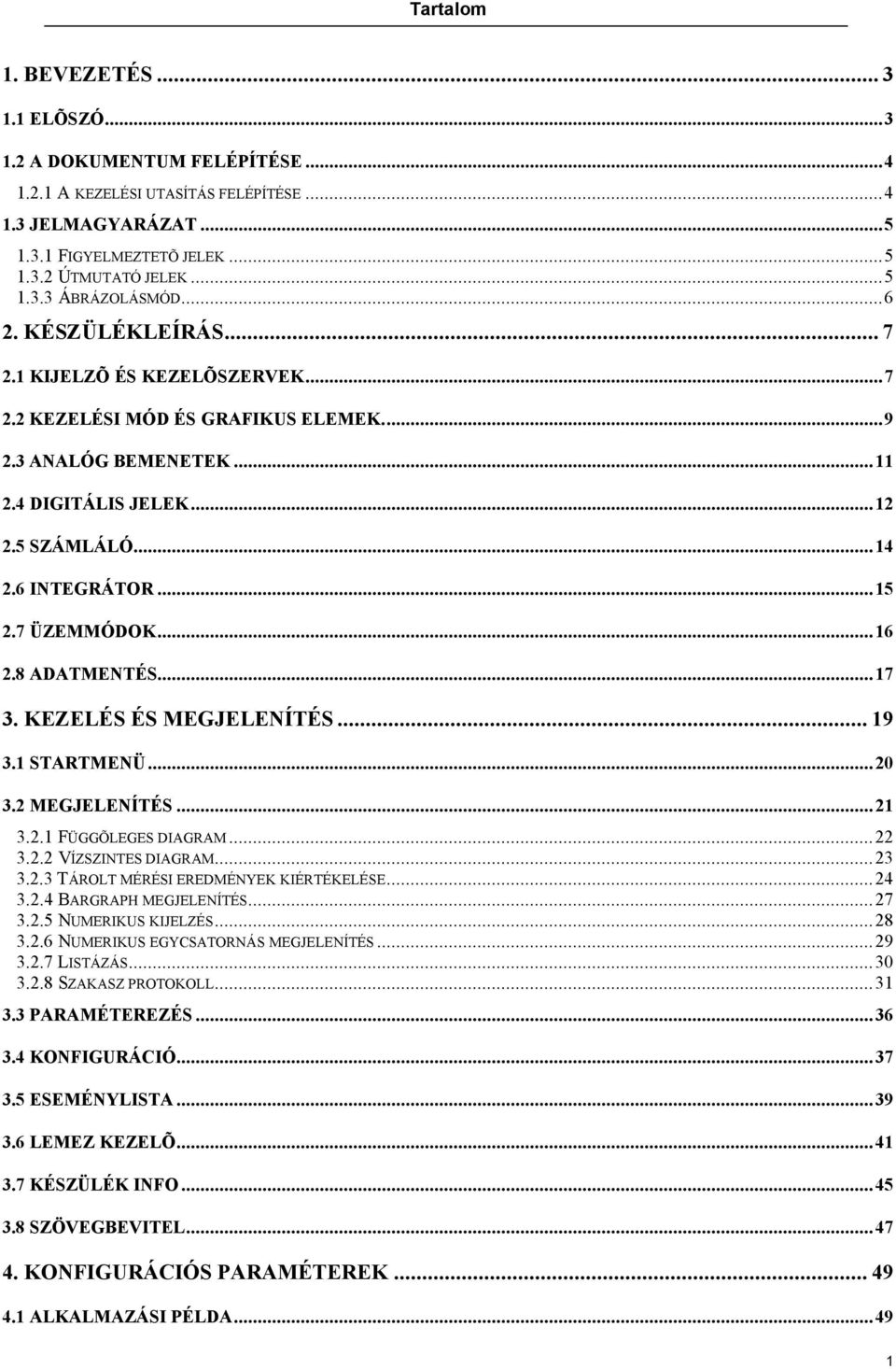

2 Tartalom 1. BEVEZETÉS ELÕSZÓ A DOKUMENTUM FELÉPÍTÉSE A KEZELÉSI UTASÍTÁS FELÉPÍTÉSE JELMAGYARÁZAT FIGYELMEZTETÕ JELEK ÚTMUTATÓ JELEK ÁBRÁZOLÁSMÓD KÉSZÜLÉKLEÍRÁS KIJELZÕ ÉS KEZELÕSZERVEK KEZELÉSI MÓD ÉS GRAFIKUS ELEMEK ANALÓG BEMENETEK DIGITÁLIS JELEK SZÁMLÁLÓ INTEGRÁTOR ÜZEMMÓDOK ADATMENTÉS KEZELÉS ÉS MEGJELENÍTÉS STARTMENÜ MEGJELENÍTÉS FÜGGÕLEGES DIAGRAM VÍZSZINTES DIAGRAM TÁROLT MÉRÉSI EREDMÉNYEK KIÉRTÉKELÉSE BARGRAPH MEGJELENÍTÉS NUMERIKUS KIJELZÉS NUMERIKUS EGYCSATORNÁS MEGJELENÍTÉS LISTÁZÁS SZAKASZ PROTOKOLL PARAMÉTEREZÉS KONFIGURÁCIÓ ESEMÉNYLISTA LEMEZ KEZELÕ KÉSZÜLÉK INFO SZÖVEGBEVITEL KONFIGURÁCIÓS PARAMÉTEREK ALKALMAZÁSI PÉLDA

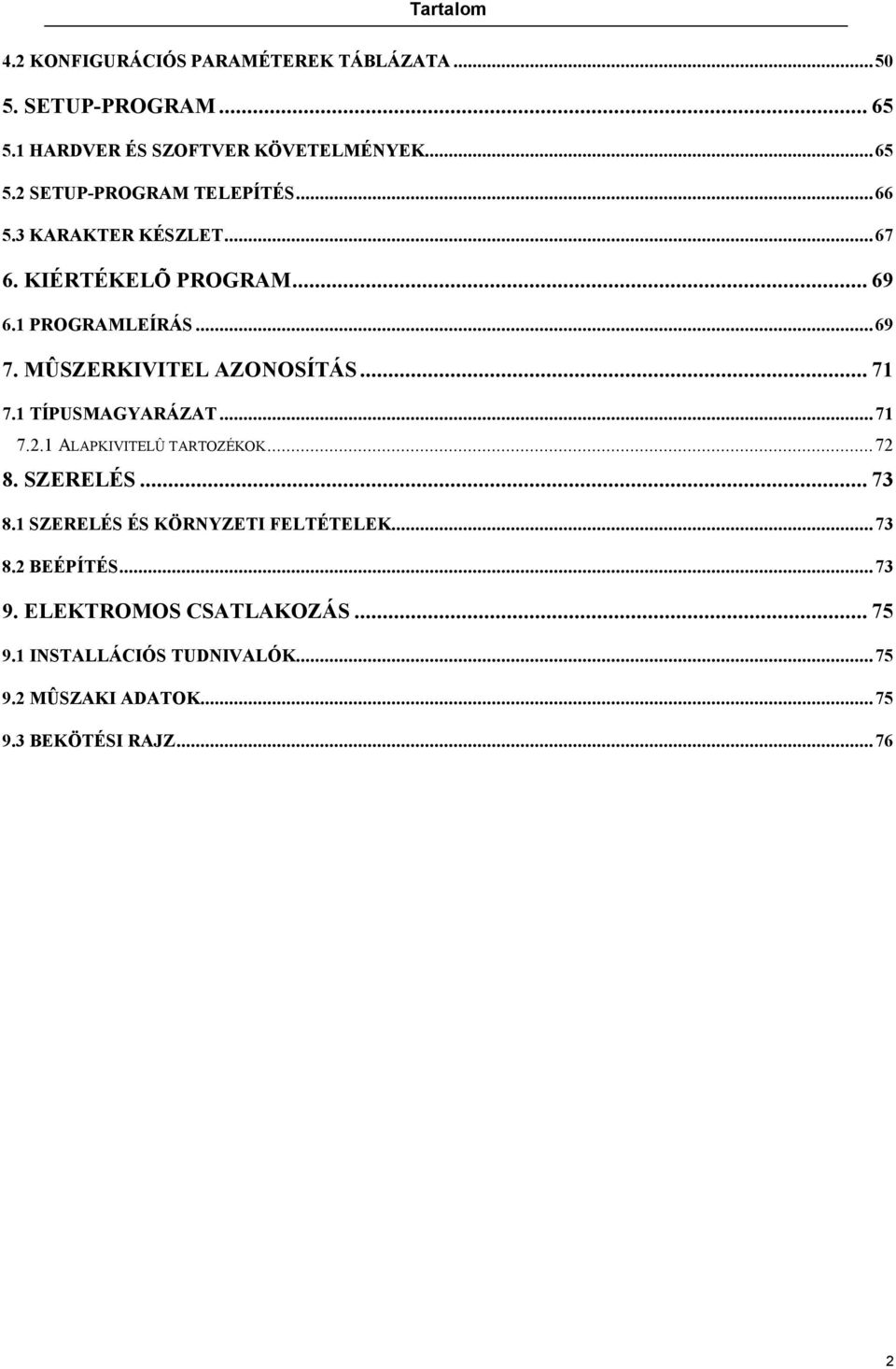

3 Tartalom 4.2 KONFIGURÁCIÓS PARAMÉTEREK TÁBLÁZATA SETUP-PROGRAM HARDVER ÉS SZOFTVER KÖVETELMÉNYEK SETUP-PROGRAM TELEPÍTÉS KARAKTER KÉSZLET KIÉRTÉKELÕ PROGRAM PROGRAMLEÍRÁS MÛSZERKIVITEL AZONOSÍTÁS TÍPUSMAGYARÁZAT ALAPKIVITELÛ TARTOZÉKOK SZERELÉS SZERELÉS ÉS KÖRNYZETI FELTÉTELEK BEÉPÍTÉS ELEKTROMOS CSATLAKOZÁS INSTALLÁCIÓS TUDNIVALÓK MÛSZAKI ADATOK BEKÖTÉSI RAJZ

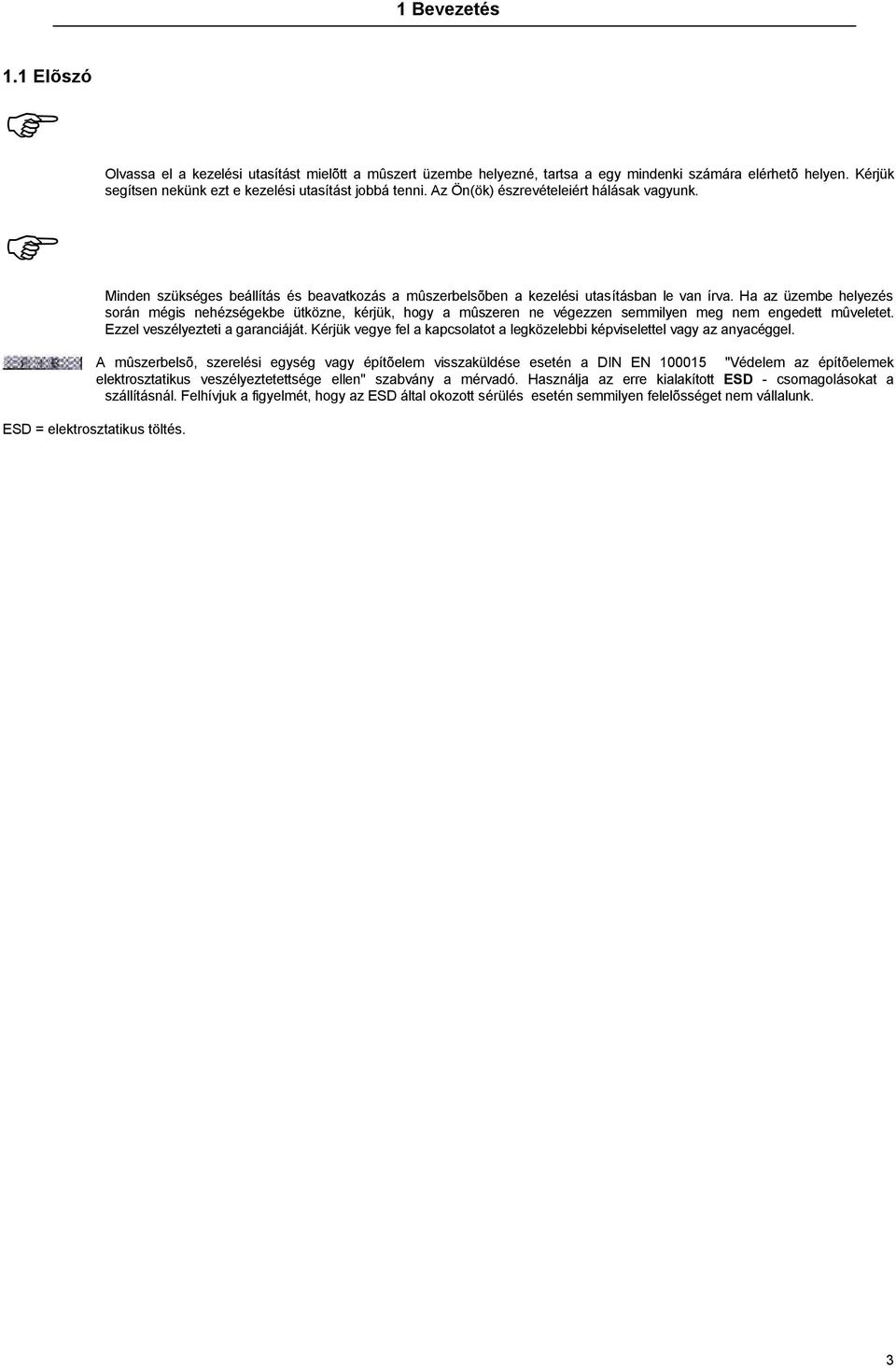

4 1 Bevezetés 1.1 Elõszó Olvassa el a kezelési utasítást mielõtt a mûszert üzembe helyezné, tartsa a egy mindenki számára elérhetõ helyen. Kérjük segítsen nekünk ezt e kezelési utasítást jobbá tenni. Az Ön(ök) észrevételeiért hálásak vagyunk. Minden szükséges beállítás és beavatkozás a mûszerbelsõben a kezelési utasításban le van írva. Ha az üzembe helyezés során mégis nehézségekbe ütközne, kérjük, hogy a mûszeren ne végezzen semmilyen meg nem engedett mûveletet. Ezzel veszélyezteti a garanciáját. Kérjük vegye fel a kapcsolatot a legközelebbi képviselettel vagy az anyacéggel. A mûszerbelsõ, szerelési egység vagy építõelem visszaküldése esetén a DIN EN "Védelem az építõelemek elektrosztatikus veszélyeztetettsége ellen" szabvány a mérvadó. Használja az erre kialakított ESD - csomagolásokat a szállításnál. Felhívjuk a figyelmét, hogy az ESD által okozott sérülés esetén semmilyen felelõsséget nem vállalunk. ESD = elektrosztatikus töltés. 3

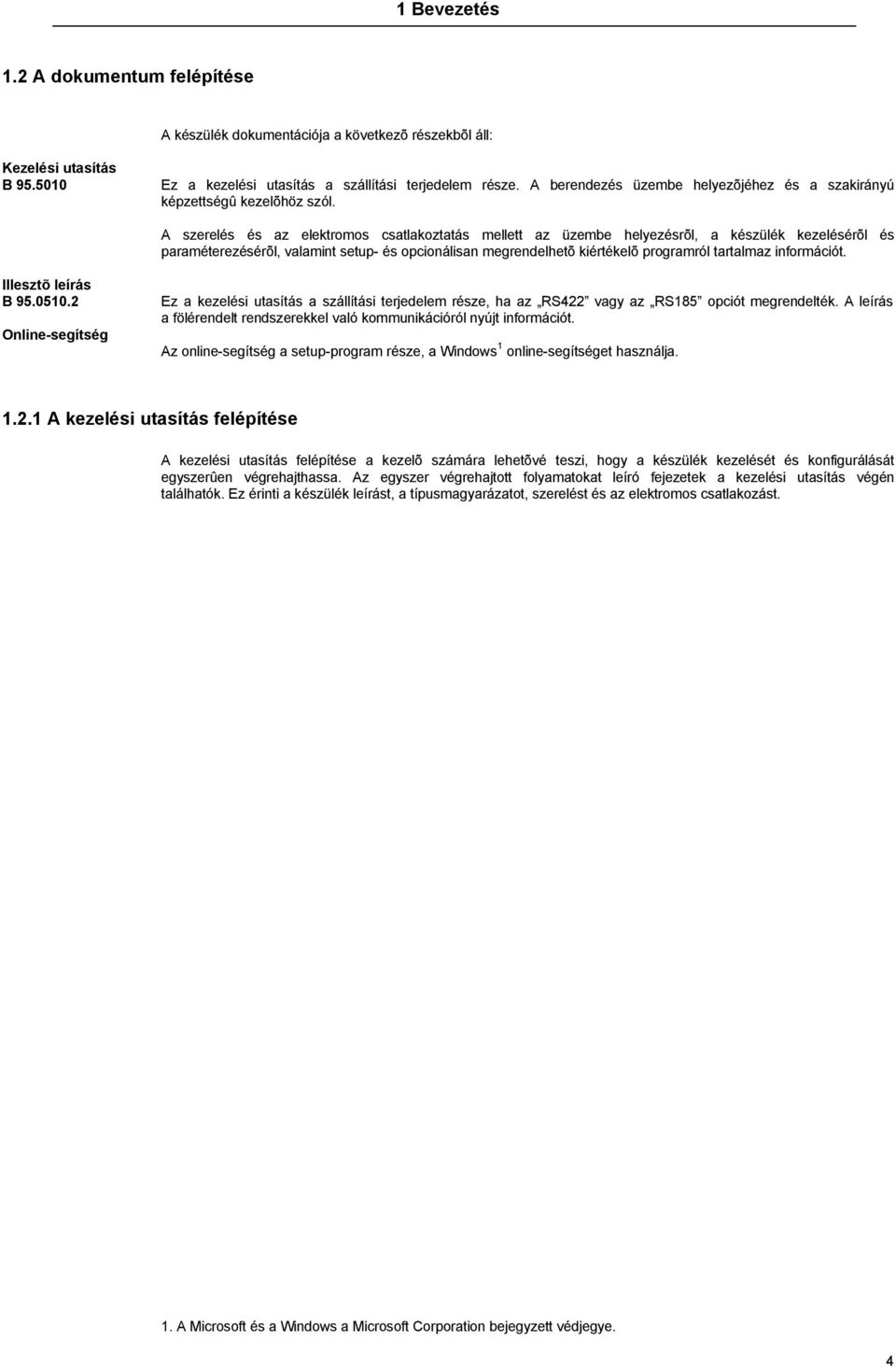

5 1 Bevezetés 1.2 A dokumentum felépítése A készülék dokumentációja a következõ részekbõl áll: Kezelési utasítás B Ez a kezelési utasítás a szállítási terjedelem része. A berendezés üzembe helyezõjéhez és a szakirányú képzettségû kezelõhöz szól. A szerelés és az elektromos csatlakoztatás mellett az üzembe helyezésrõl, a készülék kezelésérõl és paraméterezésérõl, valamint setup- és opcionálisan megrendelhetõ kiértékelõ programról tartalmaz információt. Illesztõ leírás B Online-segítség Ez a kezelési utasítás a szállítási terjedelem része, ha az RS422 vagy az RS185 opciót megrendelték. A leírás a fölérendelt rendszerekkel való kommunikációról nyújt információt. Az online-segítség a setup-program része, a Windows 1 online-segítséget használja A kezelési utasítás felépítése A kezelési utasítás felépítése a kezelõ számára lehetõvé teszi, hogy a készülék kezelését és konfigurálását egyszerûen végrehajthassa. Az egyszer végrehajtott folyamatokat leíró fejezetek a kezelési utasítás végén találhatók. Ez érinti a készülék leírást, a típusmagyarázatot, szerelést és az elektromos csatlakozást. 1. A Microsoft és a Windows a Microsoft Corporation bejegyzett védjegye. 4

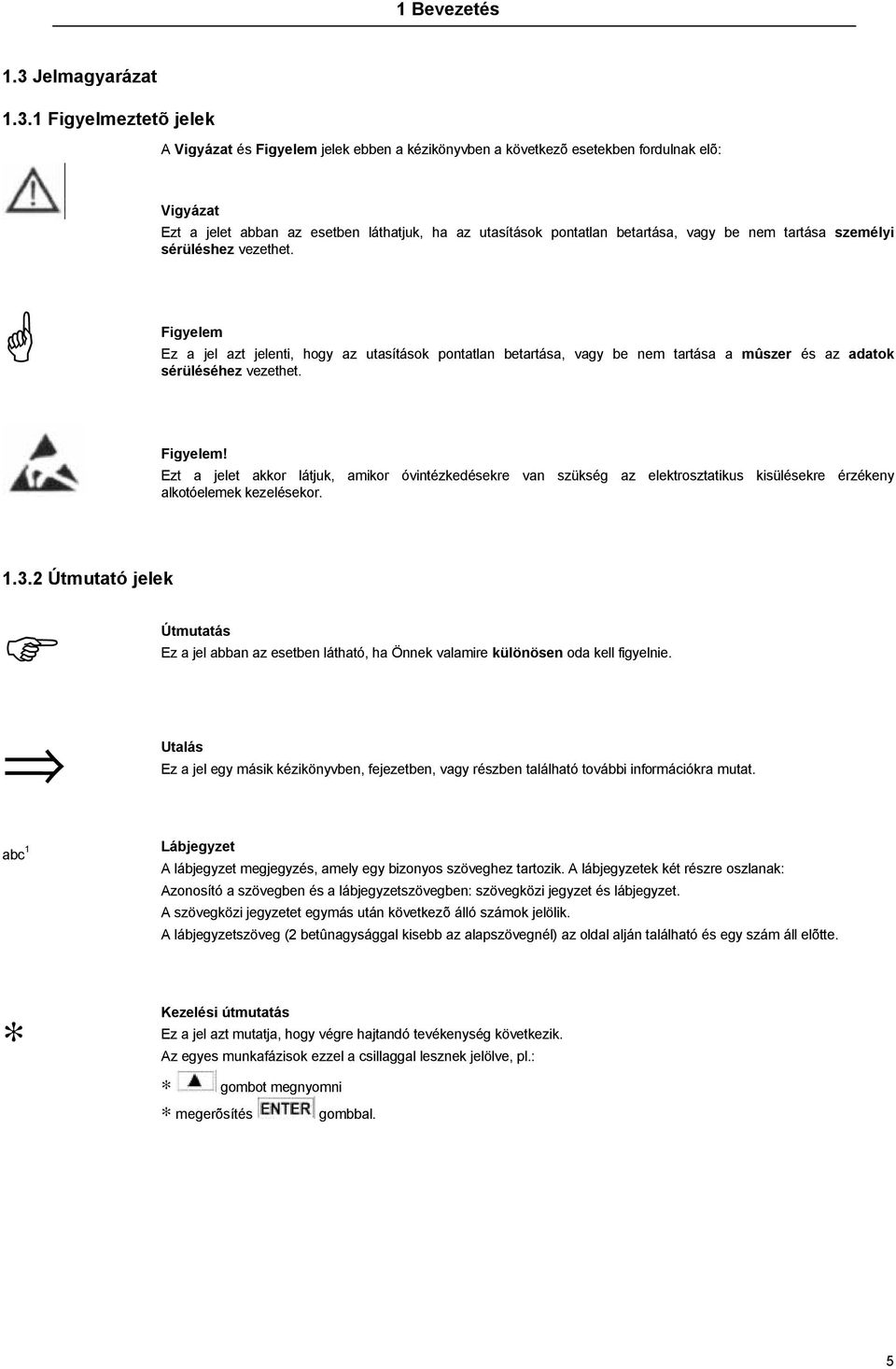

6 1 Bevezetés 1.3 Jelmagyarázat Figyelmeztetõ jelek A Vigyázat és Figyelem jelek ebben a kézikönyvben a következõ esetekben fordulnak elõ: Vigyázat Ezt a jelet abban az esetben láthatjuk, ha az utasítások pontatlan betartása, vagy be nem tartása személyi sérüléshez vezethet. Figyelem Ez a jel azt jelenti, hogy az utasítások pontatlan betartása, vagy be nem tartása a mûszer és az adatok sérüléséhez vezethet. Figyelem! Ezt a jelet akkor látjuk, amikor óvintézkedésekre van szükség az elektrosztatikus kisülésekre érzékeny alkotóelemek kezelésekor Útmutató jelek Útmutatás Ez a jel abban az esetben látható, ha Önnek valamire különösen oda kell figyelnie. Utalás Ez a jel egy másik kézikönyvben, fejezetben, vagy részben található további információkra mutat. abc 1 Lábjegyzet A lábjegyzet megjegyzés, amely egy bizonyos szöveghez tartozik. A lábjegyzetek két részre oszlanak: Azonosító a szövegben és a lábjegyzetszövegben: szövegközi jegyzet és lábjegyzet. A szövegközi jegyzetet egymás után következõ álló számok jelölik. A lábjegyzetszöveg (2 betûnagysággal kisebb az alapszövegnél) az oldal alján található és egy szám áll elõtte. Kezelési útmutatás Ez a jel azt mutatja, hogy végre hajtandó tevékenység következik. Az egyes munkafázisok ezzel a csillaggal lesznek jelölve, pl.: megerõsítés gombot megnyomni gombbal. 5

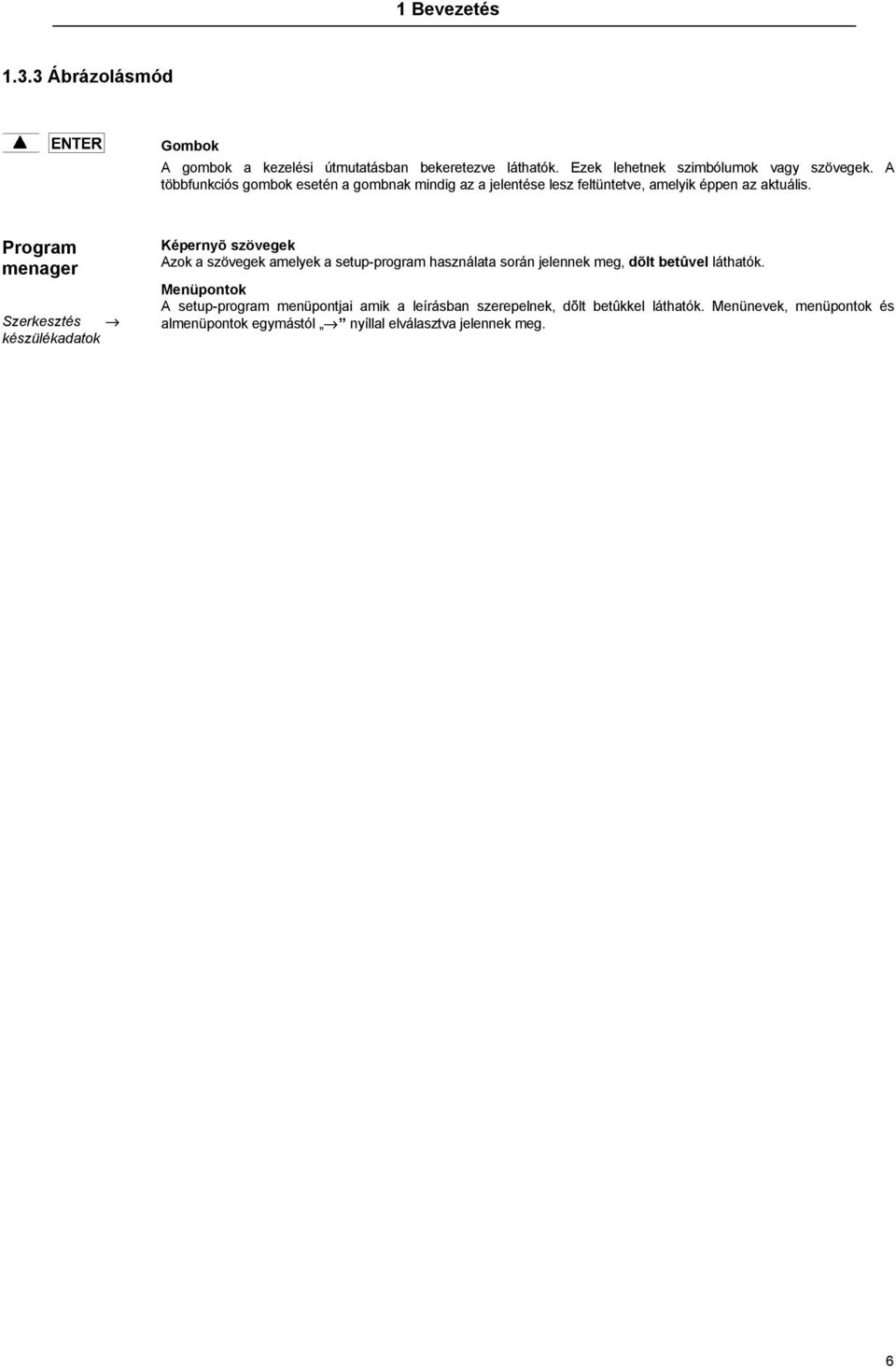

7 1 Bevezetés Ábrázolásmód Gombok A gombok a kezelési útmutatásban bekeretezve láthatók. Ezek lehetnek szimbólumok vagy szövegek. A többfunkciós gombok esetén a gombnak mindig az a jelentése lesz feltüntetve, amelyik éppen az aktuális. Program menager Szerkesztés fi készülékadatok Képernyõ szövegek Azok a szövegek amelyek a setup-program használata során jelennek meg, dõlt betûvel láthatók. Menüpontok A setup-program menüpontjai amik a leírásban szerepelnek, dõlt betûkkel láthatók. Menünevek, menüpontok és almenüpontok egymástól fi nyíllal elválasztva jelennek meg. 6

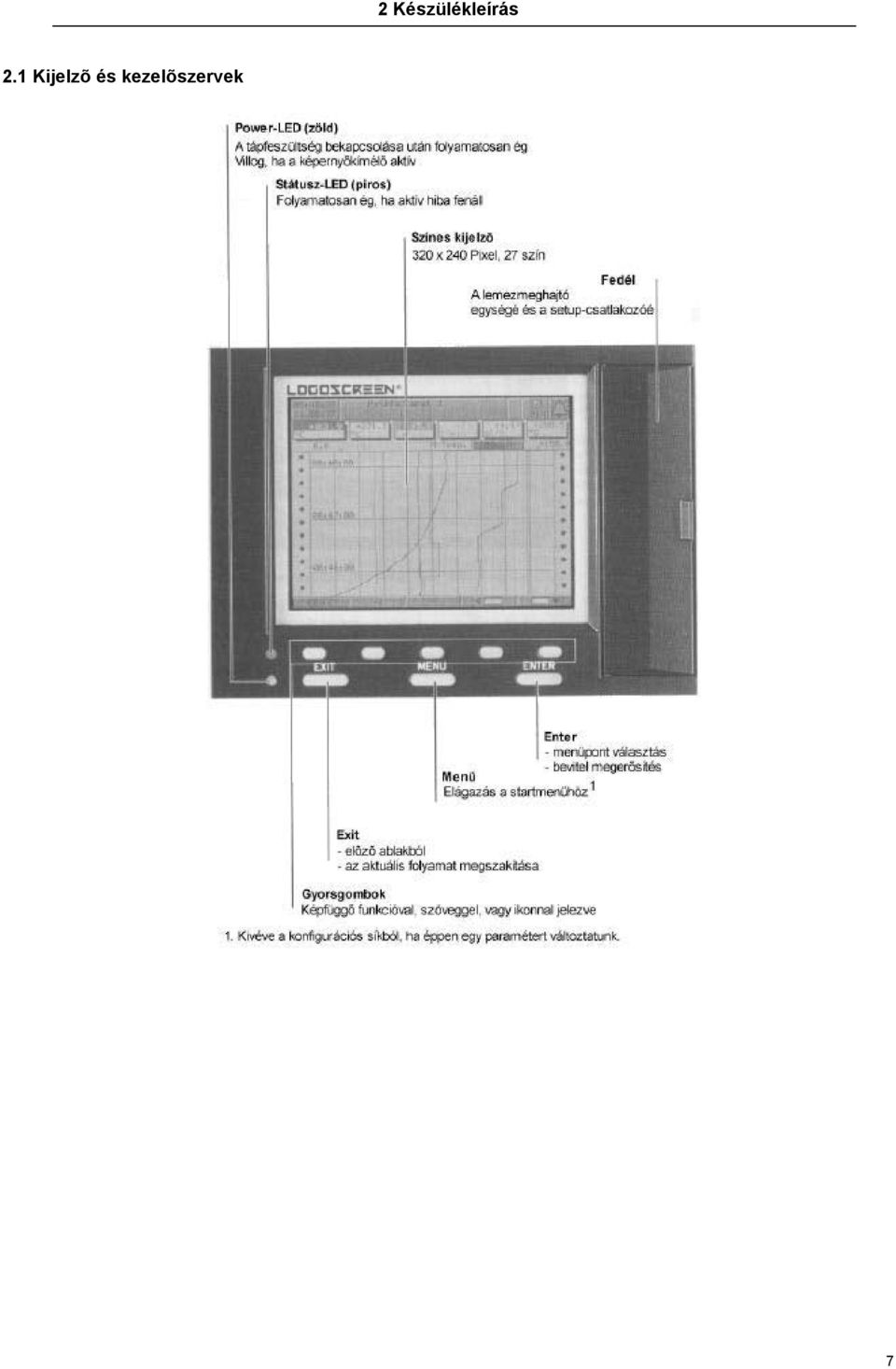

8 2 Készülékleírás 2.1 Kijelzõ és kezelõszervek 7

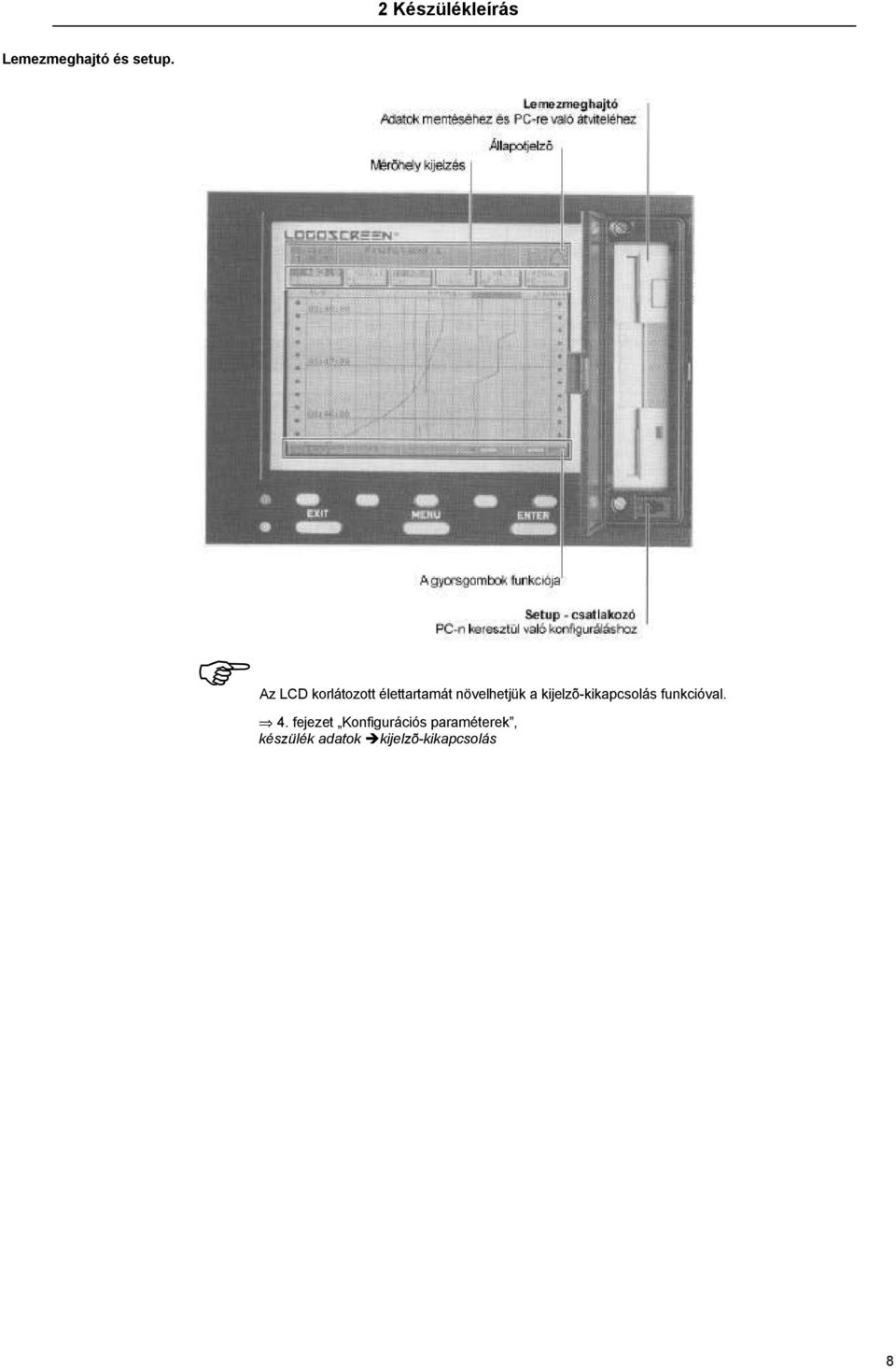

9 2 Készülékleírás Lemezmeghajtó és setup. Az LCD korlátozott élettartamát növelhetjük a kijelzõ-kikapcsolás funkcióval. 4. fejezet Konfigurációs paraméterek, készülék adatok kijelzõ-kikapcsolás 8

10 2 Készülékleírás 2.2 Kezelési mód és grafikus elemek. Gombok A képernyõs regisztrálót nyolc gombbal lehet kezelni. A gombok közül háromnak fix, a többinek (gyorsgombok) képernyõ függõ a funkciója. 2.1 fejezet Kijelzõ és kezelõ szervek. Gyorsgombok A gyorsgombok funkciói szöveggel, vagy ábrával jelezve a képernyõ alsó sorában találhatók. Állapotjelzõ A képernyõ felsõ részében látható az állapotjelzõ. Itt kapunk információt a fontosabb eseményekrõl és állapotokról. Az állapotjelzõ mindig látszik, függetlenül attól, hogy éppen kezelünk, konfigurálunk, vagy parametrizálunk. 9

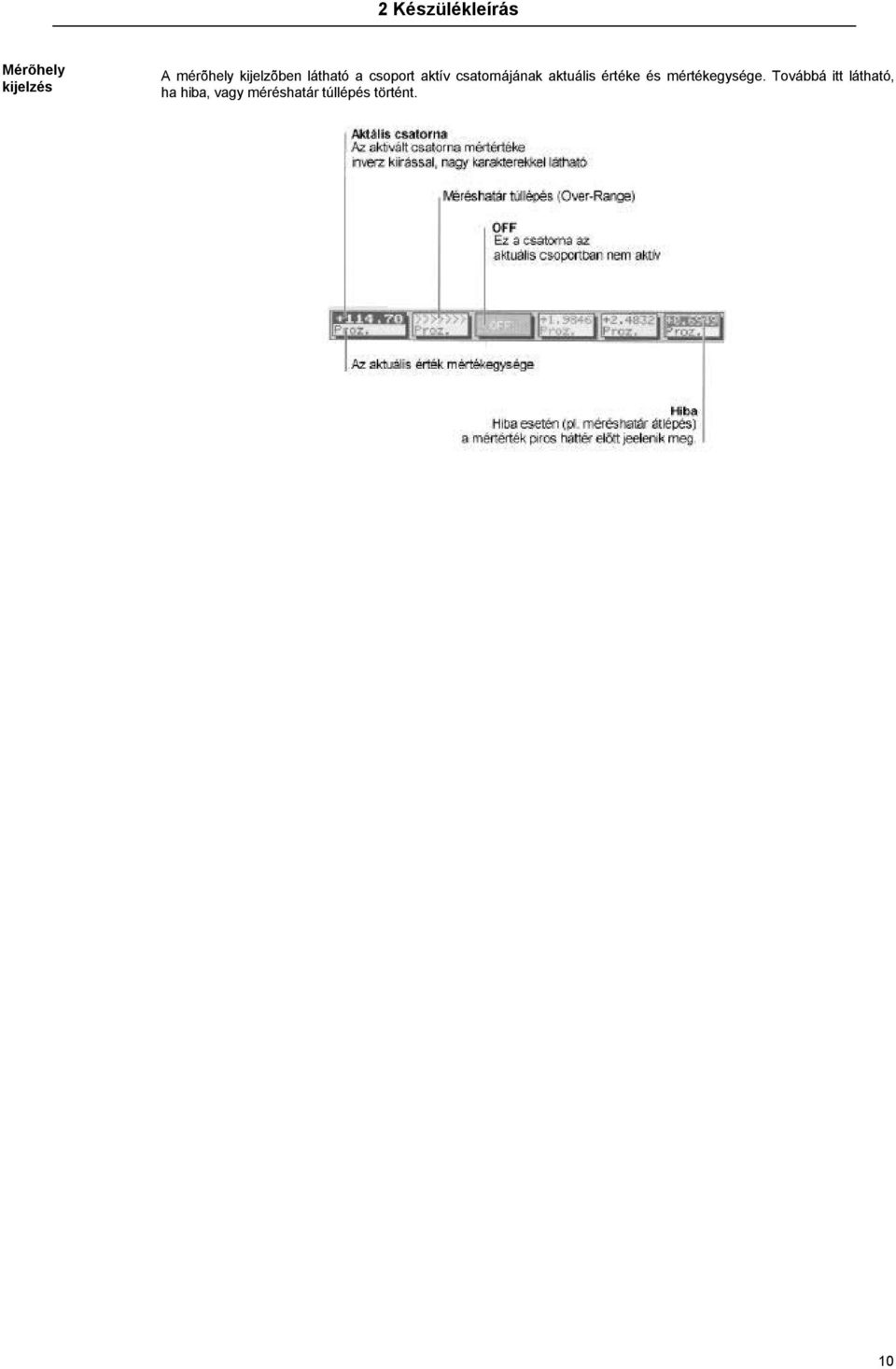

11 2 Készülékleírás Mérõhely kijelzés A mérõhely kijelzõben látható a csoport aktív csatornájának aktuális értéke és mértékegysége. Továbbá itt látható, ha hiba, vagy méréshatár túllépés történt. 10

12 2 Készülékleírás 2.3 Analóg bemenetek Belsõ analóg bemenetek A képernyõs regisztráló 6 vagy 12 belsõ analóg bemenettel rendelkezhet. A készülék ezeket az analóg bemeneteket a konfigurálásánál (4.2 fejezet Konfigurációs paraméterek táblája ) analóg bemenet 1 12 ként nevezi meg. A belsõ analóg bemenetek mellett külsõk is csatlakozhatnak a képernyõs regisztrálóhoz. Külsõ analóg bemenetek A külsõ analóg bemenetek a JUMO-mTron automatizáló rendszer moduljain (pl. analóg bemenõ modul) keresztül csatlakoztathatók a képernyõs regisztrálóhoz. Ennek megvalósításához a LON-illesztõ típuskiegészítésre van szükség. A készülék ezeket az analóg bemeneteket a konfigurálásánál (4.2 fejezet Konfigurációs paraméterek táblája ) külsõ bemenet 1 24 ként nevezi meg. További információ a LON-illesztõ használatáról a JUMO-mTron automatizáló rendszerrel kapcsolatban a B kezelési utasításban található. Külsõ analóg bemenetek soros illesztõn keresztül Minden külsõ bemenet programozható a soros illesztõn keresztül is. Ilyen esetben nincs szükség sem a LONillesztõre, sem a JUMO-mTron modulra. További információ a soros illesztõ használatáról a B kezelési utasításban található. 11

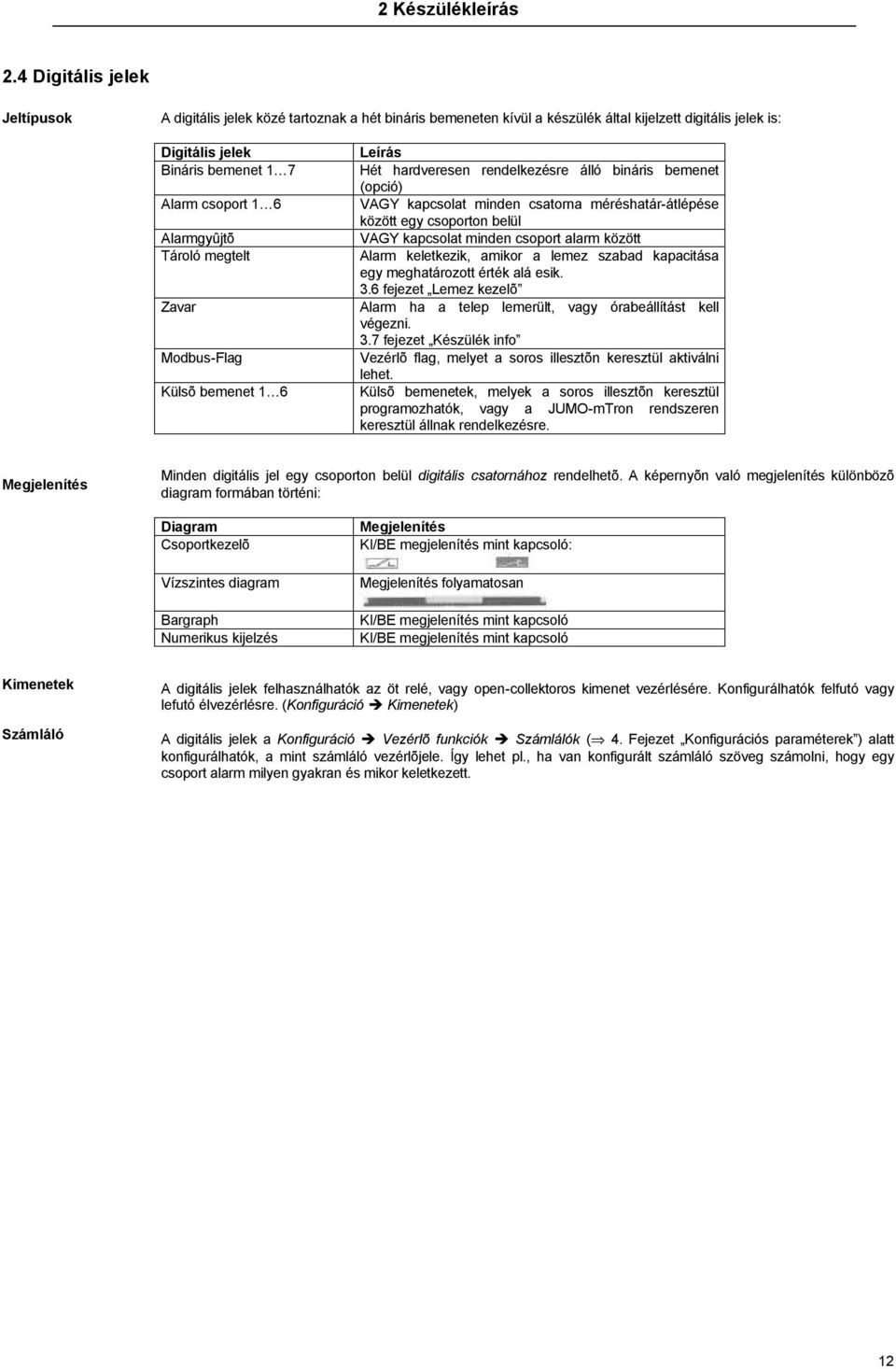

13 2 Készülékleírás 2.4 Digitális jelek Jeltípusok A digitális jelek közé tartoznak a hét bináris bemeneten kívül a készülék által kijelzett digitális jelek is: Digitális jelek Bináris bemenet 1 7 Alarm csoport 1 6 Alarmgyûjtõ Tároló megtelt Zavar Modbus-Flag Külsõ bemenet 1 6 Leírás Hét hardveresen rendelkezésre álló bináris bemenet (opció) VAGY kapcsolat minden csatorna méréshatár-átlépése között egy csoporton belül VAGY kapcsolat minden csoport alarm között Alarm keletkezik, amikor a lemez szabad kapacitása egy meghatározott érték alá esik. 3.6 fejezet Lemez kezelõ Alarm ha a telep lemerült, vagy órabeállítást kell végezni. 3.7 fejezet Készülék info Vezérlõ flag, melyet a soros illesztõn keresztül aktiválni lehet. Külsõ bemenetek, melyek a soros illesztõn keresztül programozhatók, vagy a JUMO-mTron rendszeren keresztül állnak rendelkezésre. Megjelenítés Minden digitális jel egy csoporton belül digitális csatornához rendelhetõ. A képernyõn való megjelenítés különbözõ diagram formában történi: Diagram Csoportkezelõ Vízszintes diagram Bargraph Numerikus kijelzés Megjelenítés KI/BE megjelenítés mint kapcsoló: Megjelenítés folyamatosan KI/BE megjelenítés mint kapcsoló KI/BE megjelenítés mint kapcsoló Kimenetek Számláló A digitális jelek felhasználhatók az öt relé, vagy open-collektoros kimenet vezérlésére. Konfigurálhatók felfutó vagy lefutó élvezérlésre. (Konfiguráció Kimenetek) A digitális jelek a Konfiguráció Vezérlõ funkciók Számlálók ( 4. Fejezet Konfigurációs paraméterek ) alatt konfigurálhatók, a mint számláló vezérlõjele. Így lehet pl., ha van konfigurált számláló szöveg számolni, hogy egy csoport alarm milyen gyakran és mikor keletkezett. 12

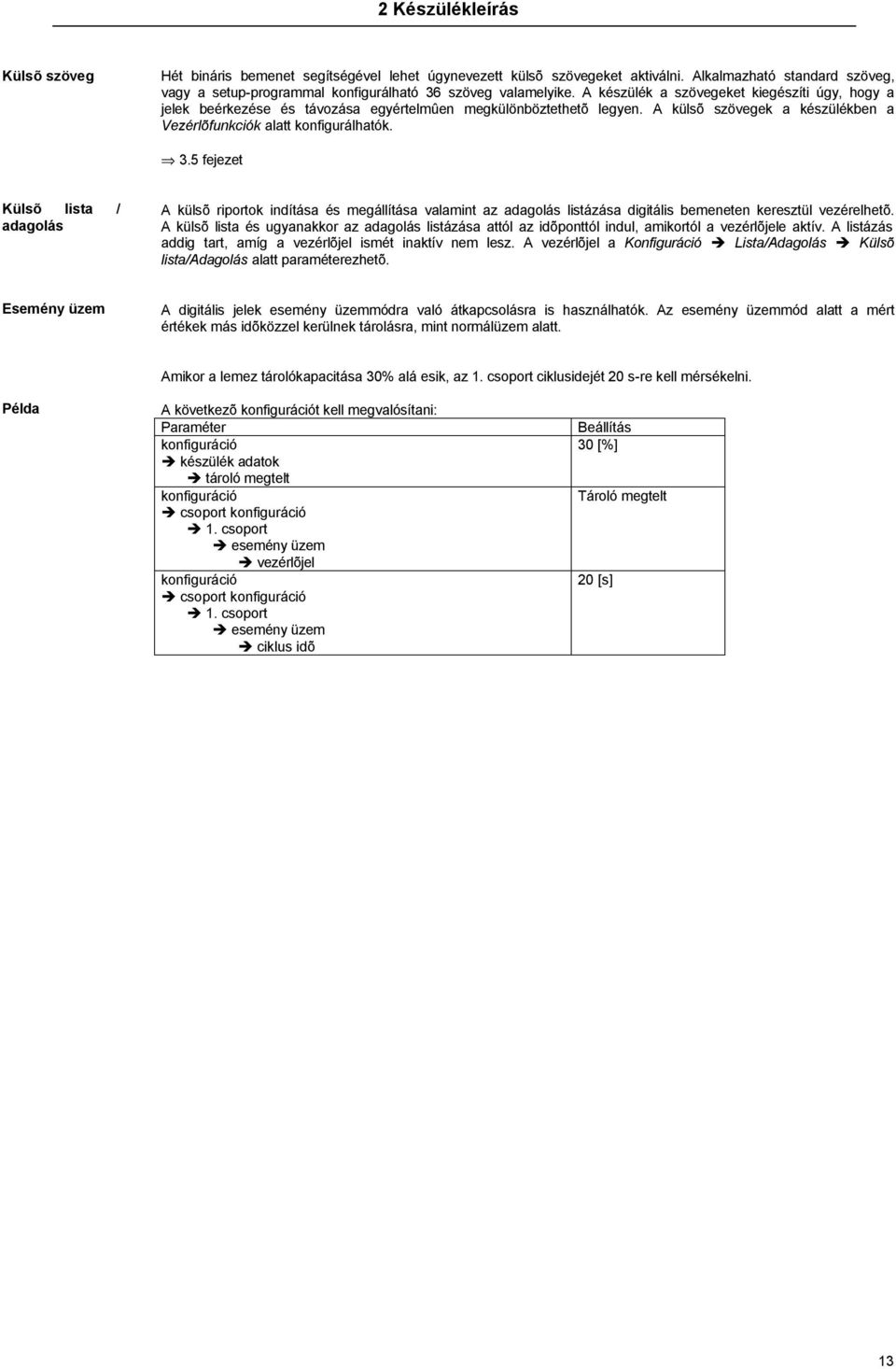

14 2 Készülékleírás Külsõ szöveg Hét bináris bemenet segítségével lehet úgynevezett külsõ szövegeket aktiválni. Alkalmazható standard szöveg, vagy a setup-programmal konfigurálható 36 szöveg valamelyike. A készülék a szövegeket kiegészíti úgy, hogy a jelek beérkezése és távozása egyértelmûen megkülönböztethetõ legyen. A külsõ szövegek a készülékben a Vezérlõfunkciók alatt konfigurálhatók. 3.5 fejezet Külsõ lista / adagolás A külsõ riportok indítása és megállítása valamint az adagolás listázása digitális bemeneten keresztül vezérelhetõ. A külsõ lista és ugyanakkor az adagolás listázása attól az idõponttól indul, amikortól a vezérlõjele aktív. A listázás addig tart, amíg a vezérlõjel ismét inaktív nem lesz. A vezérlõjel a Konfiguráció Lista/Adagolás Külsõ lista/adagolás alatt paraméterezhetõ. Esemény üzem A digitális jelek esemény üzemmódra való átkapcsolásra is használhatók. Az esemény üzemmód alatt a mért értékek más idõközzel kerülnek tárolásra, mint normálüzem alatt. Amikor a lemez tárolókapacitása 30% alá esik, az 1. csoport ciklusidejét 20 s-re kell mérsékelni. Példa A következõ t kell megvalósítani: Paraméter készülék adatok tároló megtelt csoport 1. csoport esemény üzem vezérlõjel csoport 1. csoport esemény üzem ciklus idõ Beállítás 30 [%] Tároló megtelt 20 [s] 13

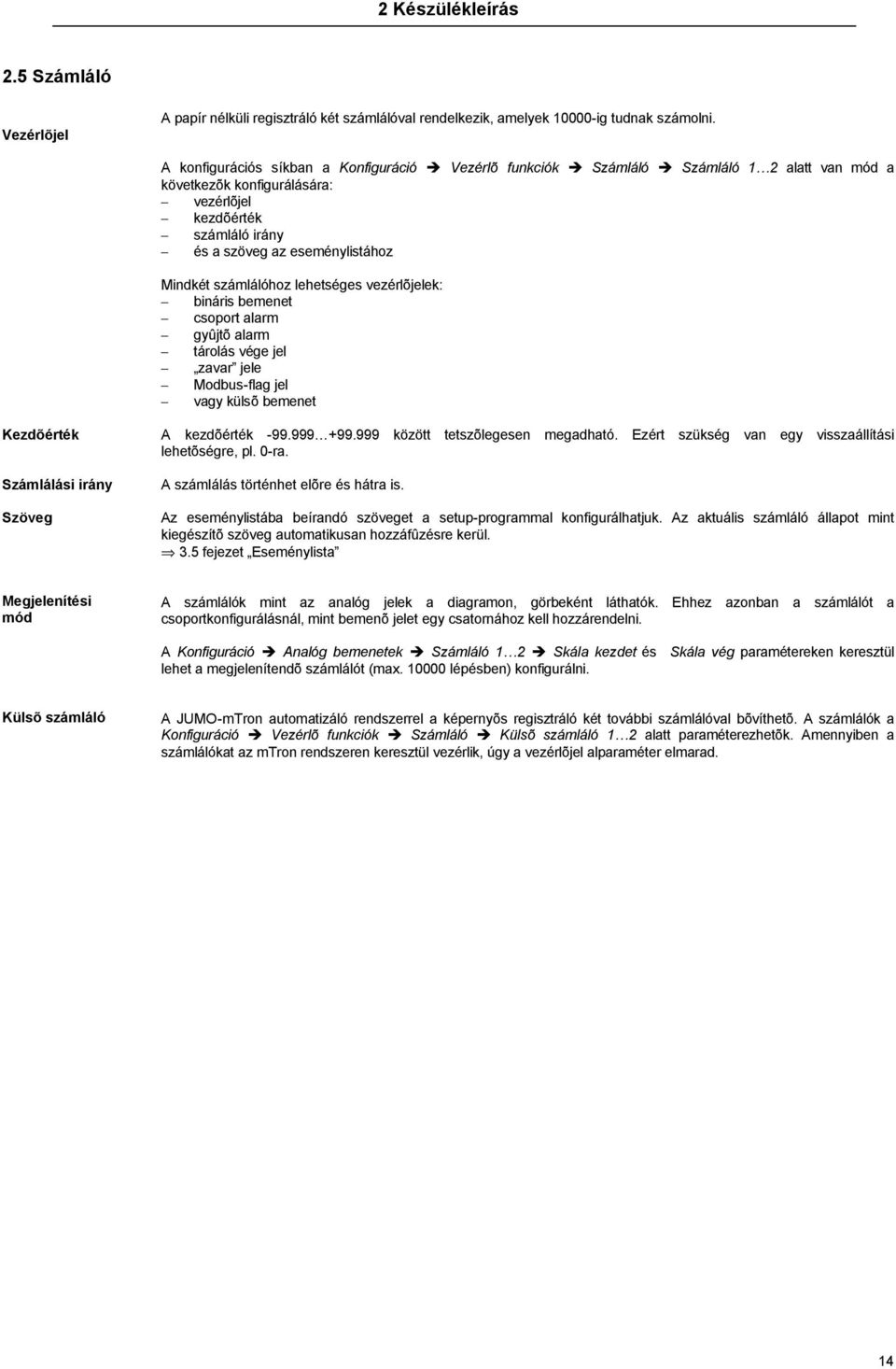

15 2 Készülékleírás 2.5 Számláló Vezérlõjel A papír nélküli regisztráló két számlálóval rendelkezik, amelyek ig tudnak számolni. A s síkban a Konfiguráció Vezérlõ funkciók Számláló Számláló 1 2 alatt van mód a következõk konfigurálására: vezérlõjel kezdõérték számláló irány és a szöveg az eseménylistához Mindkét számlálóhoz lehetséges vezérlõjelek: bináris bemenet csoport alarm gyûjtõ alarm tárolás vége jel zavar jele Modbus-flag jel vagy külsõ bemenet Kezdõérték Számlálási irány Szöveg A kezdõérték között tetszõlegesen megadható. Ezért szükség van egy visszaállítási lehetõségre, pl. 0-ra. A számlálás történhet elõre és hátra is. Az eseménylistába beírandó szöveget a setup-programmal konfigurálhatjuk. Az aktuális számláló állapot mint kiegészítõ szöveg automatikusan hozzáfûzésre kerül. 3.5 fejezet Eseménylista Megjelenítési mód A számlálók mint az analóg jelek a diagramon, görbeként láthatók. Ehhez azonban a számlálót a csoportkonfigurálásnál, mint bemenõ jelet egy csatornához kell hozzárendelni. A Konfiguráció Analóg bemenetek Számláló 1 2 Skála kezdet és Skála vég paramétereken keresztül lehet a megjelenítendõ számlálót (max lépésben) konfigurálni. Külsõ számláló A JUMO-mTron automatizáló rendszerrel a képernyõs regisztráló két további számlálóval bõvíthetõ. A számlálók a Konfiguráció Vezérlõ funkciók Számláló Külsõ számláló 1 2 alatt paraméterezhetõk. Amennyiben a számlálókat az mtron rendszeren keresztül vezérlik, úgy a vezérlõjel alparaméter elmarad. 14

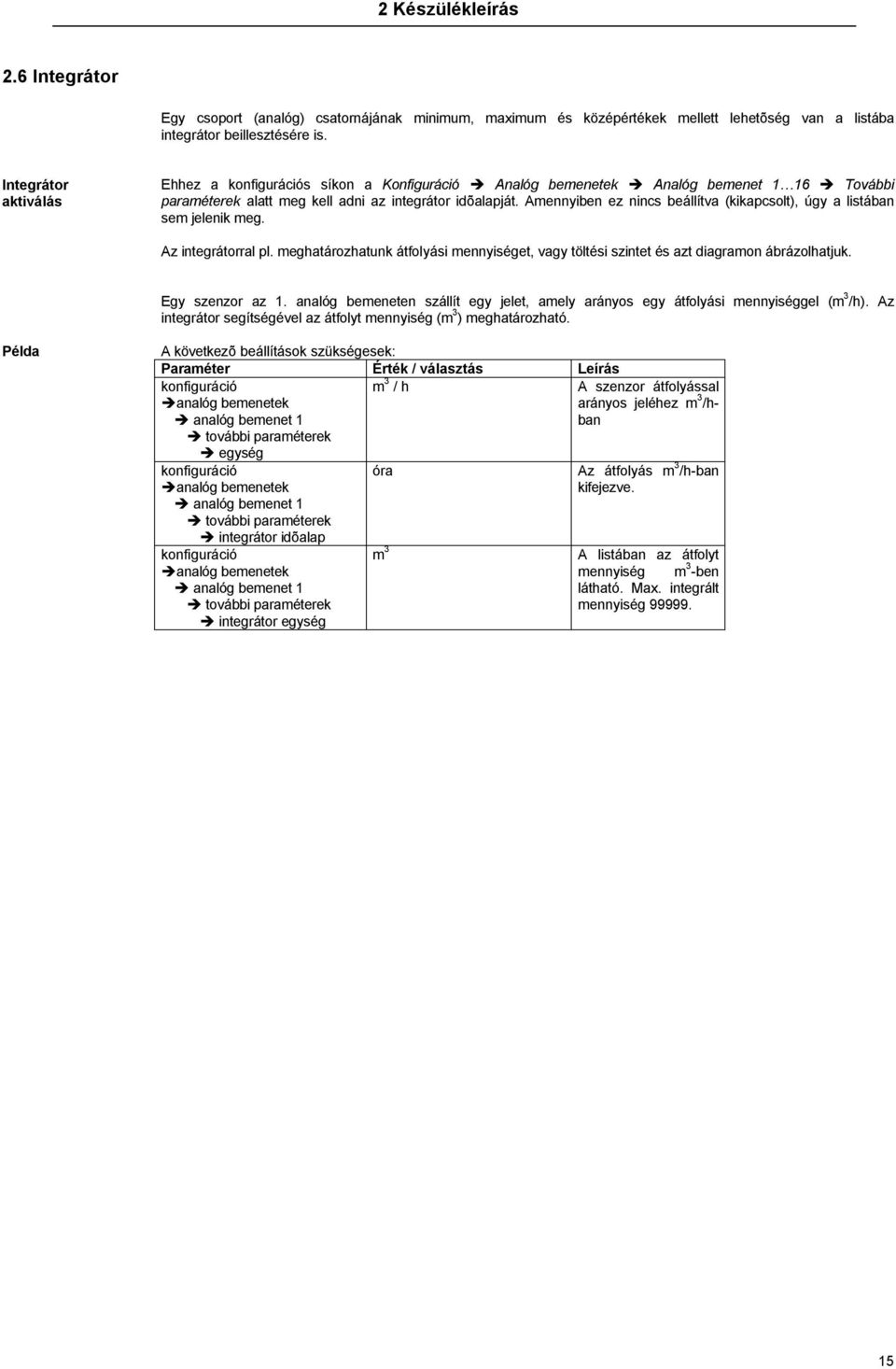

16 2 Készülékleírás 2.6 Integrátor Egy csoport (analóg) csatornájának minimum, maximum és középértékek mellett lehetõség van a listába integrátor beillesztésére is. Integrátor aktiválás Ehhez a s síkon a Konfiguráció Analóg bemenetek Analóg bemenet 1 16 További paraméterek alatt meg kell adni az integrátor idõalapját. Amennyiben ez nincs beállítva (kikapcsolt), úgy a listában sem jelenik meg. Az integrátorral pl. meghatározhatunk átfolyási mennyiséget, vagy töltési szintet és azt diagramon ábrázolhatjuk. Egy szenzor az 1. analóg bemeneten szállít egy jelet, amely arányos egy átfolyási mennyiséggel (m 3 /h). Az integrátor segítségével az átfolyt mennyiség (m 3 ) meghatározható. Példa A következõ beállítások szükségesek: Paraméter Érték / választás Leírás analóg bemenetek analóg bemenet 1 további paraméterek egység m 3 / h A szenzor átfolyással arányos jeléhez m 3 /hban analóg bemenetek analóg bemenet 1 további paraméterek integrátor idõalap analóg bemenetek analóg bemenet 1 további paraméterek integrátor egység óra m 3 Az átfolyás m 3 /h-ban kifejezve. A listában az átfolyt mennyiség m 3 -ben látható. Max. integrált mennyiség

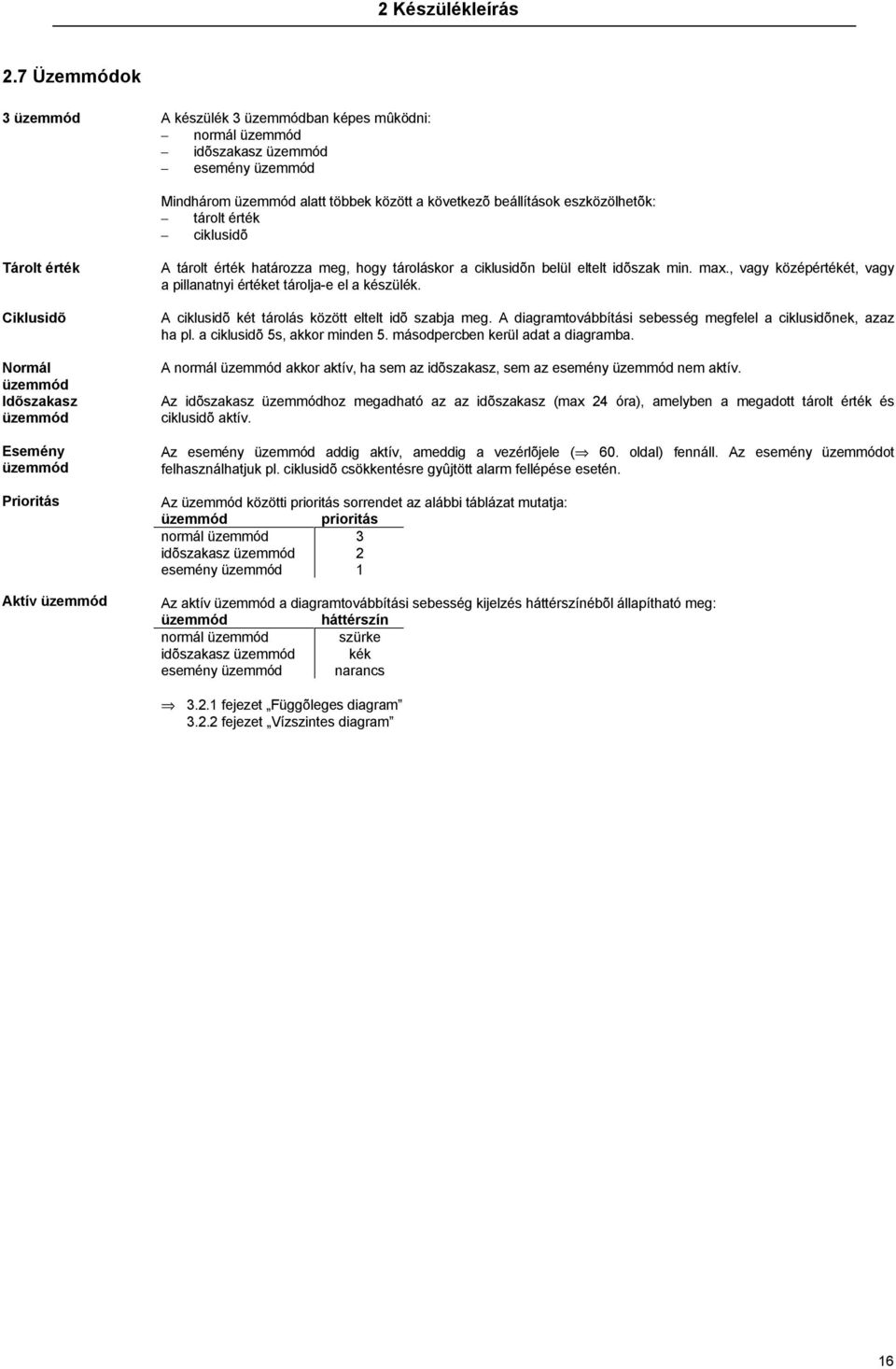

17 2 Készülékleírás 2.7 Üzemmódok 3 üzemmód A készülék 3 üzemmódban képes mûködni: normál üzemmód idõszakasz üzemmód esemény üzemmód Mindhárom üzemmód alatt többek között a következõ beállítások eszközölhetõk: tárolt érték ciklusidõ Tárolt érték Ciklusidõ Normál üzemmód Idõszakasz üzemmód Esemény üzemmód Prioritás Aktív üzemmód A tárolt érték határozza meg, hogy tároláskor a ciklusidõn belül eltelt idõszak min. max., vagy középértékét, vagy a pillanatnyi értéket tárolja-e el a készülék. A ciklusidõ két tárolás között eltelt idõ szabja meg. A diagramtovábbítási sebesség megfelel a ciklusidõnek, azaz ha pl. a ciklusidõ 5s, akkor minden 5. másodpercben kerül adat a diagramba. A normál üzemmód akkor aktív, ha sem az idõszakasz, sem az esemény üzemmód nem aktív. Az idõszakasz üzemmódhoz megadható az az idõszakasz (max 24 óra), amelyben a megadott tárolt érték és ciklusidõ aktív. Az esemény üzemmód addig aktív, ameddig a vezérlõjele ( 60. oldal) fennáll. Az esemény üzemmódot felhasználhatjuk pl. ciklusidõ csökkentésre gyûjtött alarm fellépése esetén. Az üzemmód közötti prioritás sorrendet az alábbi táblázat mutatja: üzemmód prioritás normál üzemmód 3 idõszakasz üzemmód 2 esemény üzemmód 1 Az aktív üzemmód a diagramtovábbítási sebesség kijelzés háttérszínébõl állapítható meg: üzemmód háttérszín normál üzemmód szürke idõszakasz üzemmód kék esemény üzemmód narancs fejezet Függõleges diagram fejezet Vízszintes diagram 16

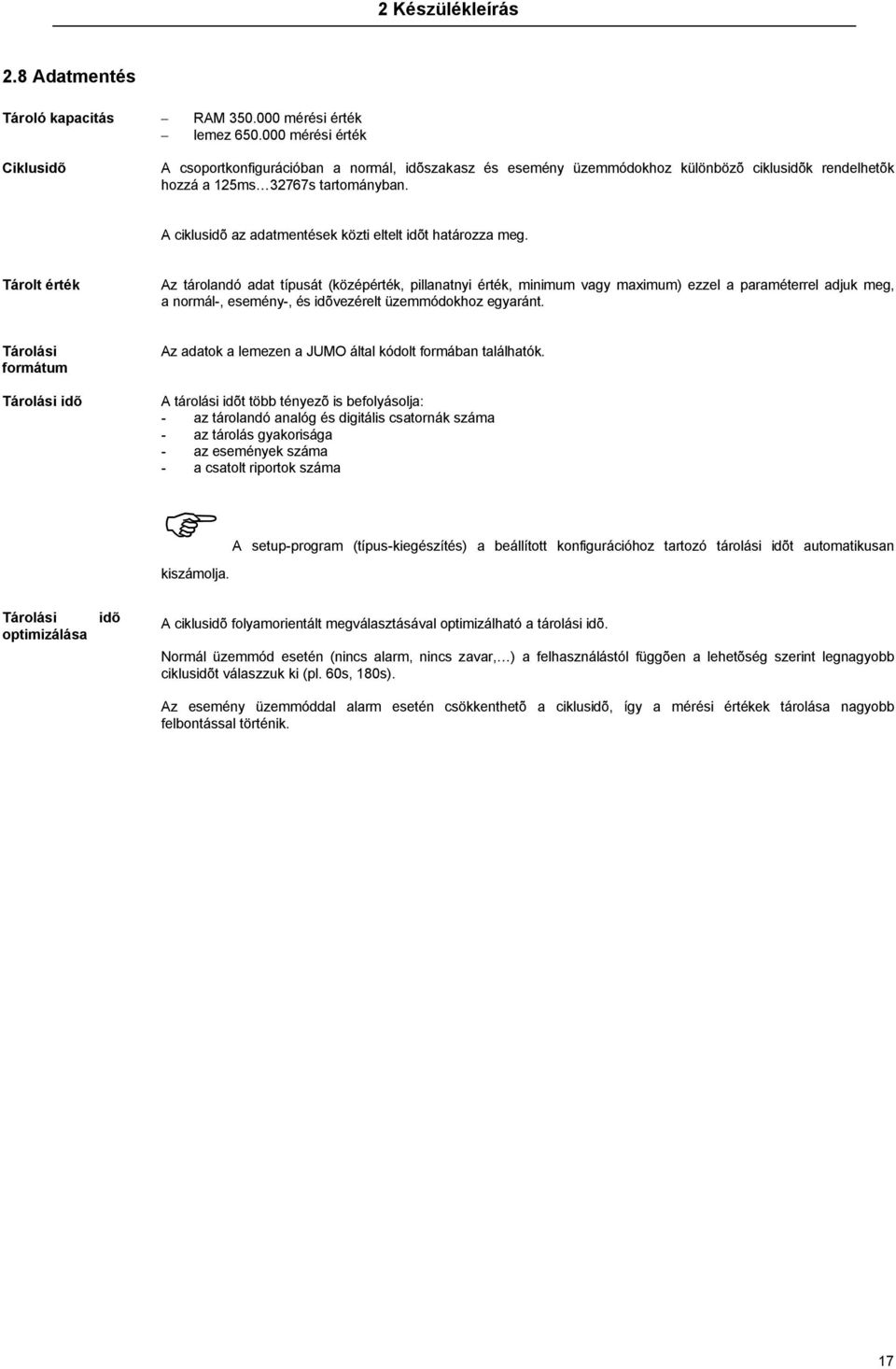

18 2 Készülékleírás 2.8 Adatmentés Tároló kapacitás Ciklusidõ RAM mérési érték lemez mérési érték A csoportban a normál, idõszakasz és esemény üzemmódokhoz különbözõ ciklusidõk rendelhetõk hozzá a 125ms 32767s tartományban. A ciklusidõ az adatmentések közti eltelt idõt határozza meg. Tárolt érték Az tárolandó adat típusát (középérték, pillanatnyi érték, minimum vagy maximum) ezzel a paraméterrel adjuk meg, a normál-, esemény-, és idõvezérelt üzemmódokhoz egyaránt. Tárolási formátum Tárolási idõ Az adatok a lemezen a JUMO által kódolt formában találhatók. A tárolási idõt több tényezõ is befolyásolja: - az tárolandó analóg és digitális csatornák száma - az tárolás gyakorisága - az események száma - a csatolt riportok száma A setup-program (típus-kiegészítés) a beállított hoz tartozó tárolási idõt automatikusan kiszámolja. Tárolási optimizálása idõ A ciklusidõ folyamorientált megválasztásával optimizálható a tárolási idõ. Normál üzemmód esetén (nincs alarm, nincs zavar, ) a felhasználástól függõen a lehetõség szerint legnagyobb ciklusidõt válaszzuk ki (pl. 60s, 180s). Az esemény üzemmóddal alarm esetén csökkenthetõ a ciklusidõ, így a mérési értékek tárolása nagyobb felbontással történik. 17

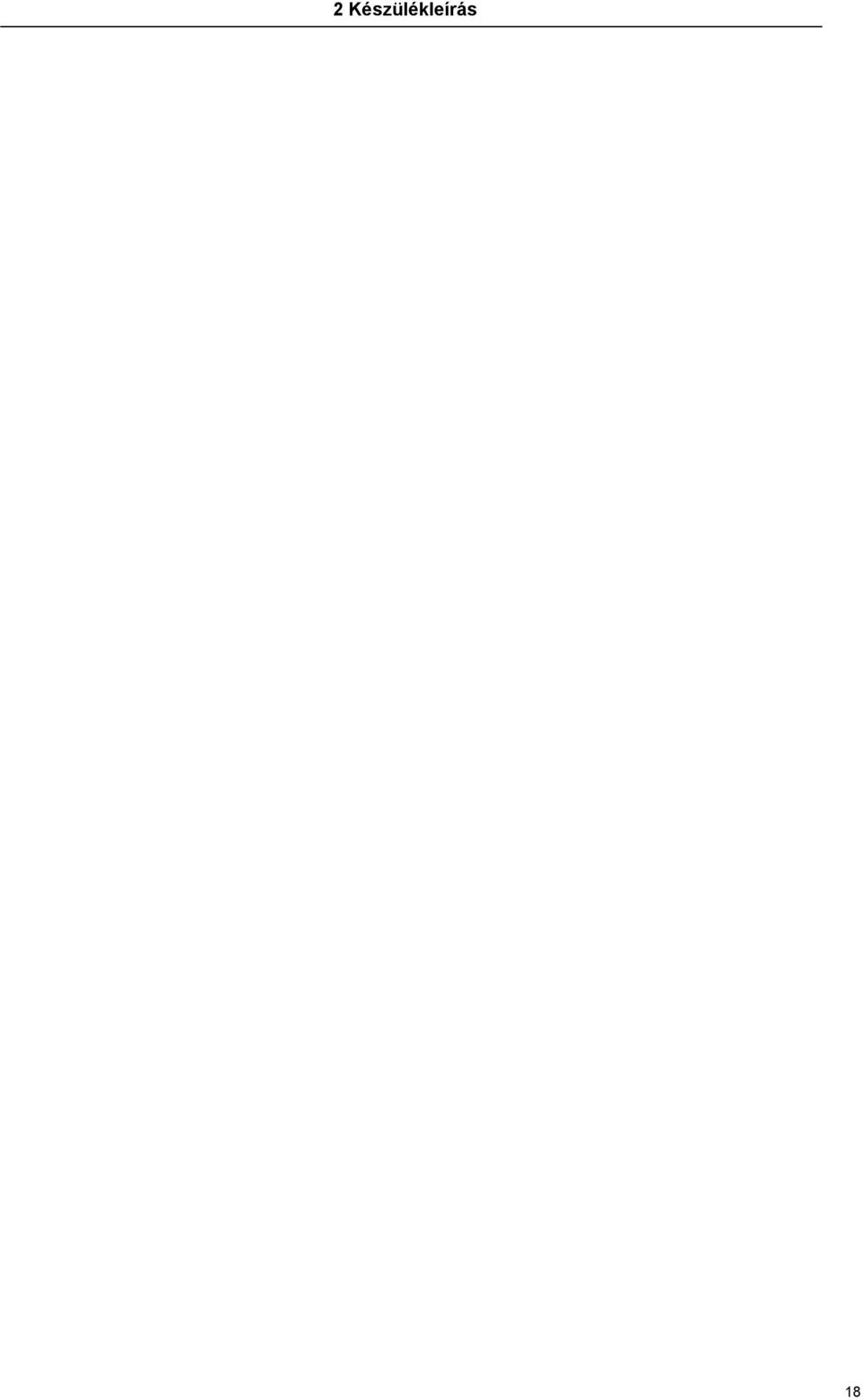

19 2 Készülékleírás 18

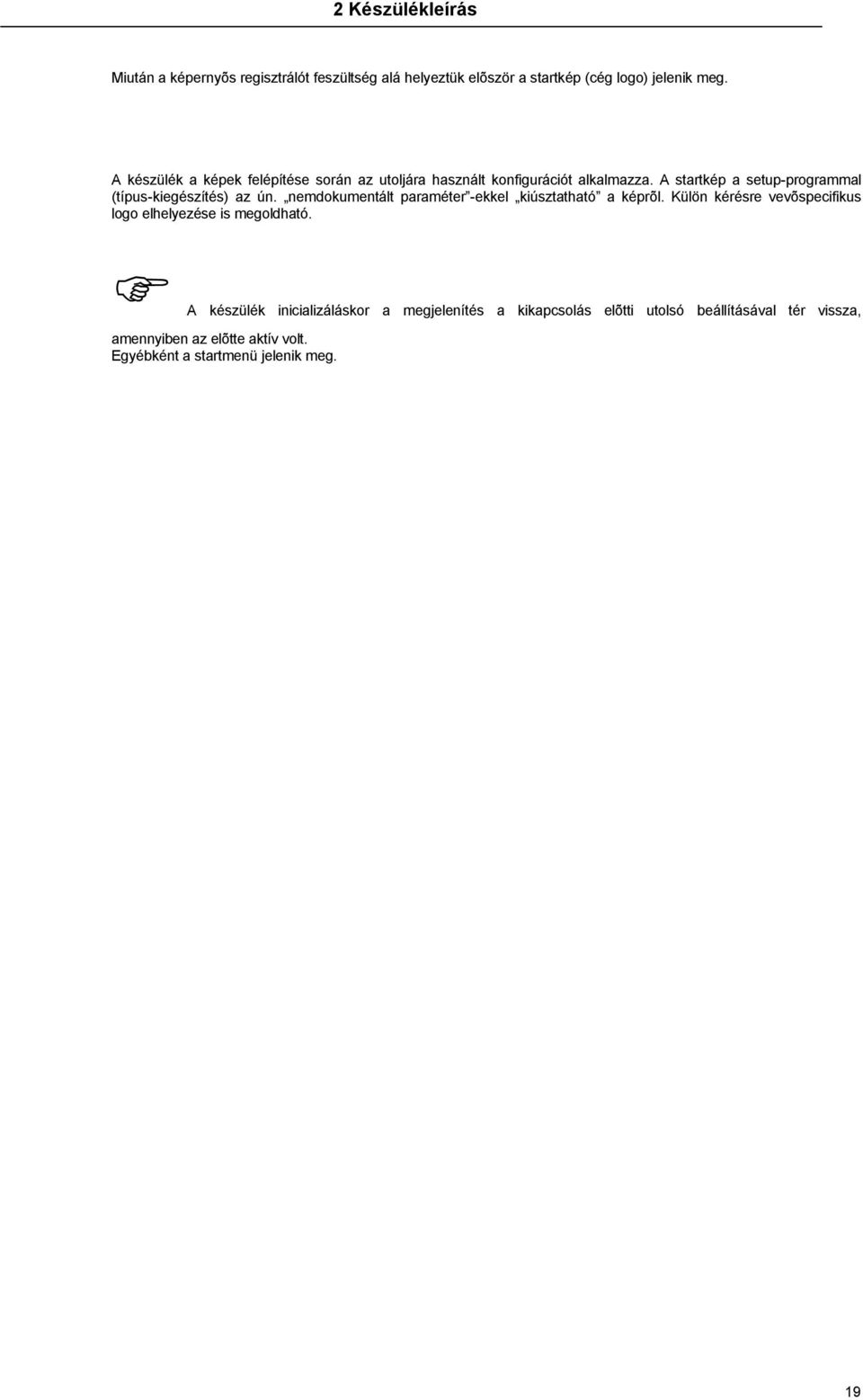

20 2 Készülékleírás Miután a képernyõs regisztrálót feszültség alá helyeztük elõször a startkép (cég logo) jelenik meg. A készülék a képek felépítése során az utoljára használt t alkalmazza. A startkép a setup-programmal (típus-kiegészítés) az ún. nemdokumentált paraméter -ekkel kiúsztatható a képrõl. Külön kérésre vevõspecifikus logo elhelyezése is megoldható. A készülék inicializáláskor a megjelenítés a kikapcsolás elõtti utolsó beállításával tér vissza, amennyiben az elõtte aktív volt. Egyébként a startmenü jelenik meg. 19

21 3 Kezelés és megjelenítés 3.1 Startmenü A startmenü a központi kép, ahonnét a különbözõ síkok elágaznak. A síkokon a következõk érhetõk el: megjelenítés paraméterezés konfigurálás eseménylista lemez kezelõ készülék info A startmenü megjelenik, ha: a gombot 1 egy alsóbb szinten (többször) az gombot megnyomjuk. 1. Kivéve a s síkból, ha éppen paraméter változtatunk. 20

22 3 Kezelés és megjelenítés 3.2 Megjelenítés Startmenü Megjelenítés A Startmenü Megjelenítés kiválasztása után a csoport szervezõhöz jutunk. Csoport szervezõ A készülék hat csoportban kezeli a mértértékeket. Minden csoport hat analóg és három digitális csatornát tartalmazhat. A megjelenítési síkon a kezelés mindig csoportorientált. Miután a csoportbeállítást az lefutású ábrázolásra. gombbal megerõsítettük, a készülék átkapcsol a függõleges 21

23 3 Kezelés és megjelenítés Függõleges diagram A függõleges diagram kijelzéshez a csoport szervezõtõl jutunk el, miután kiválasztottuk a kívánt csoportot ( Csoport szervezõ fejezet). 22

24 3 Kezelés és megjelenítés Vízszintes diagram A vízszintes diagramon egy csoport analóg és digitális csatornái egyszerre láthatók, balról jobbra. 23

25 3 Kezelés és megjelenítés Tárolt mérési eredmények kiértékelése Egy csoport mérési eredményei kiértékelhetõk, ha a csoport státuszát (csoport - státusz) a kijelzés + tárolás funkcióra konfiguráltuk. Tárolt adatok A mérési eredmények kiértékelése a függõleges és a vízszintes diagramon is végrehajtható. Az elv mindkettõnél ugyanaz, példaként a függõleges diagramon mutatjuk be. A kiértékelés során a gyorsgombok funkciói változnak, illetve látható az aktuális nagyítás és kurzorpozíció (dátum és idõ). Gördítés példa 24

26 3 Kezelés és megjelenítés Nagyítás Nagyítás beállításához, vagy érték kereséshez a gyorsgomb funkciót át kell állítani. gyorsgombot megnyomni A tömörítési arány a képernyõn látható (1:1, 1:2, 1:5, 1:10, 1:20, 1:50, 1:100). 1:100 pl. azt jelenti, hogy a képernyõn 1 pont a valóságban 100 értéket takar. Keresési feltételek Esemény kereséséhez több kritérium is megadható: Idõintervallum megadása a tárolt értékek intervallumában belül. Összehasonlító operátor nélkül a beállított idõintervallumban keres a készülék. A megtalált értékek a kijelzõn rendelkezésre állásuk alapján kerülnek. Szûrjük a csatorna értékeit egy összehasonlító értékkel. A keresés sikeressége esetén az eredmény a képernyõ közepén, a kurzor alatt látható. A (ÉS, VAGY) logikai kapcsolatokkal egyazon csatornán belül, vagy más csatornákban kapcsolhatunk össze keresési feltételeket. 25

27 3 Kezelés és megjelenítés A fenti példában az án 12:18:15 12:37:28-ig tartó idõintervellumban keressük az 1. csatornában az 50- nél nagyobb értékeket. Két eredmény lehetséges: nincs ilyen (további) fellelhetõ érték ( nincs ilyen érték kijelzés) egy, a keresési kritériumot kielégítõ érték található Amennyiben a keresés eredménytelen a kurzor pozícióban nincs ilyen érték kijelzés látható. Ha létezik a keresett érték, akkor a kijelzés úgy csúszik el a képernyõn, hogy az érték középre kerüljön. A kurzor (lila vonal) ebben a pozícióban található. Amennyiben még további érték is létezik, akkor az a továbbkeresés gyorsgombbal található meg. A továbbkeresés addig folyhat, amíg már nem lesz több ilyen érték. 26

28 3 Kezelés és megjelenítés Bargraph megjelenítés Bargraph megjelenítés esetén a csoport aktuális értékei a numerikus kijelzés mellett oszlopdiagramként is láthatók. 27

29 3 Kezelés és megjelenítés Numerikus kijelzés Numerikus kijelzés esetén a csoport aktuális értékei nagy betûfajtával láthatók a képernyõn. A pontos értékek így már több méteres távolságból könnyen elolvashatók. A kiválasztott csatorna ablaka az elõtérben helyezkedik el, úgy, hogy a csatorna azonosítója, rövid leírása és mértékegysége látható legyen. Az gombbal az aktuális csatorna egycsatornás megjelenítésre válthatunk fejezet Numerikus egycsatornás megjelenítés 28

30 3 Kezelés és megjelenítés Numerikus egycsatornás megjelenítés A numerikus egycsatornás megjelenítés a gyorsgombbal a numerikus megjelenítés képrõl érhetõ el. A numerikus egycsatornás megjelenítésnél a kiválasztott csatorna aktuális értéke mind numerikus (nagybetûs), mind oszlopdiagram formában látható. 29

31 3 Kezelés és megjelenítés Listázás Definíció Módok Szinkron idõ Aktuális / befejezett lista A lista valójában statisztika egy meghatározott idõintervallumról, amely tartalmazza a minimum, maximum, középértékeket és az integrált értékeket is. A készülék öt különbözõ listázás elkészítésére képes: periodikus listázás (lista meghatározott idõintervallumról, periodikus ismétlõdéssel) külsõ listázás / szakasz (külsõ vezérlõjellel indított lista, pl. bináris bemenet, alarm, zavar, tároló megtelt ) napi listázás havi listázás éves listázás Minden lista a külsõ vezérlõjellel kiváltott kivételével, konfigurálható szinkron idõtõl függõen automatikusan ismétlõdik. Minden listáról átléphetünk az aktuálisan végrehajtott és az utolsó befejezett listára. 3.8 fejezet Integrátor 30

32 3 Kezelés és megjelenítés Szakasz protokoll A szakasz protokoll egy rugalmas ûrlap kialakítását teszi lehetõvé a képernyõs regisztrálón belül, mellyel egy szakasz folyamatát írhatjuk le. A szolgáltatás kizárólag külsõ listával futhat párhuzamosan és csak akkor, ha a Konfiguráció Lista / szakasz Külsõ lista / szakasz Állapot paraméter E.R.+szakasz helyzetben van. A szakasz protokoll (külsõ listáé) vezérlése történhet: belsõ bináris bemeneteken 1 7 külsõ bináris bemeneteken 1 6 a csoport alarmokon 1 6 gyûjtõalarmon, valamint Modbus-flag-en keresztül. A kiválasztás a Konfiguráció Lista / szakasz Külsõ lista / szakasz Vezérlõjel paraméterrel történik. A szakasz protokoll alatt két képernyõ megjelenést különböztethetünk meg: aktuális szakasz protokoll befejezett szakasz protokoll A szakasz protokoll bõvebb magyarázatát a következõ oldalak tartalmazzák. 31

33 3 Kezelés és megjelenítés Általános A képernyõ felosztás mindkét szakasz protokoll esetén ugyanolyan. Két oszlopból és tíz sorból áll. A bal oldali oszlopban a jobboldali oszlopban található a (2), (3) és (4) Szövegmezõk -et, és (1) leíró Szövegmezõ található. A (2) szövegmezõ mint általános szövegmezõ szolgál, a (3) szövegmezõ a szakasz számát azonosítja és a (4) szövegmezõ a definiálja az Idõprotokoll -t. A következõ táblázat felvilágosítást ad, hogy a különféle segítség fajták mely szövegmezõ konfigurálását segíthetik. Szövegmezõ Setup-program Szöveg editor Automata Soros illesztõ (1) igen igen (2) igen igen (3) igen igen (4) igen (1) szövegmezõ A szövegmezõ (1) beállítása az üzembe helyezés elõtt szükséges. Minden sor maximum 15 karakter hosszú lehet. Ha egy egész sor üres karakterrel van kitöltve, akkor az a sor inaktív. (2) szövegmezõ A szövegmezõ (2) sorok 1 6 mindaddig írható, amíg a szakasz nem ért véget. Minden sor maximum 20 karaktert tud tárolni. Az 1 4 sorok a képernyõs regisztráló belsõ szöveg editorával, vagy soros porton keresztül programozhatók. 32

34 3 Kezelés és megjelenítés Az 5-ös sor szövege a képernyõs regisztráló belsõ szövegei közül az gombbal választható ki. A feltétel az, hogy a Konfiguráció Lista / szakasz Külsõ lista / szakasz Szakasz Szöveglista száma nullánál nagyobb legyen, és ugyanakkor a szöveg (Konfiguráció Szöveg) is stimmeljen. A szöveglista száma paraméter mindig a lista elejétõl számozódik. Ha pl. a paramétert 4-re állítjuk az 5-ös sorban a 1 4-es szöveg között választhatunk. A 6. sor szövegét a belsõ bináris bemeneten keresztül a képernyõs regisztráló belsõ szövegei közül lehet kiválasztani. Erre való a Konfiguráció Lista / szakasz Külsõ lista / szakasz Szakasz Bináris kapcsolatú szövegek. Paraméter Lehetséges szövegek száma Konfiguráció bináris kapcsolatú szöv. Kikapcsolva bináris bemenet bináris bemenet bináris bemenet bináris bemenet 32 (3) szövegmezõ (4) szövegmezõ A (3) szövegmezõ (7 sor) addig írható, amíg a szakasz véget nem ért. A belsõ szöveg editorral ( gomb) egy tetszõleges max. 16-jegyû számot adhatunk meg, amely a szakasz befejeztével automatikusan inkrementálódik. A (4) szövegmezõt a képernyõs regisztráló automatikusan kitölti, az nem változtatható. 33

35 3 Kezelés és megjelenítés aktuális szakasz protokoll A jobb oldali oszlop szövegei csak itt az aktuális szakasz protokoll képernyõn változtathatók. 34

36 3 Kezelés és megjelenítés A gyorsgomb megnyomása által változik a bal gyorsgomb funkciója a: függõleges diagram, vízszintes diagram és a Lista között. A bal gyorsgomb itt kiválasztott funkciója a szakasz protokoll képernyõn is érvényes. A bal gyorsgomb megnyomásakor a befejezett ill. az aktuális szakasz protokoll megjelenítése a gomb aktuális funkciójának megfelelõen változik. A függõleges és a vízszintes diagram kezelésérõl a fejezetben olvashatnak bõvebben. Az gomb megnyomásával ismét a szakasz protokoll képre jutunk. 35

37 3 Kezelés és megjelenítés 3.3 Paraméterezés A paraméterezési síkon a kontrasztot továbbítás sebességet és a kijelzõ lekapcsolást lehet beállítani. Itt lehet a képernyõ kontrasztot beállítani. Így a képernyõ rossz megvilágítási viszonyok között is jól látható marad. Itt lehet a léptetési sebesség kijelzést a függõleges és vízszintes diagramon idõ/raszter vagy mm/h -ben beállítani. Példa: 1 h/raszter 22 mm/h továbbítási sebességnek felel meg. A képernyõ lekapcsolásához beállíthatunk egy lekapcsolási idõt ( perc). Ha a beállított idõ alatt semelyik gombhoz nem nyúlunk, a képernyõ elsötétül; ez idõ alatt villog a Power-LED. Ha 0 percet állítunk be, a képernyõvédõ inaktív. Mindegyik paramétert a és a gomb segítségével választhatjuk ki. A képernyõ védõ beállításához mindkét gombra szükség van. 36

38 3 Kezelés és megjelenítés 3.4 Konfiguráció A s sík meghívásakor elõször a jelszót kell megadnunk, így kerülhetõ el, hogy illetéktelen változtasson rajta. Ablak technika A kezelés alapvetõ koncepciója menüvezérelt ablaktechnikára épül. Az egyes menüpontok az ablakokban választhatók ki. Az ablak címe az ablak tartalmáról ad információt. Menüpont kiválasztása után egy újabb ablak nyílik fel, új menüpontokkal, addig, amíg a kívánt paraméterhez nem jutunk. Több felnyitott ablak esetén az ablakcímek segítenek az eligazodásban. A képernyõs regisztráló ja a következõ alsíkokra tagolódik: készülék adatok analóg bemenetek digitális jelnevek csoport kimenetek vezérlõ jelek lista / szakasz szövegek illesztõ. Az egyes paraméterek listáját a 4.2 fejezet Konfigurációs táblázat -a tartalmazza. 37

39 3 Kezelés és megjelenítés 38

40 3 Kezelés és megjelenítés 3.5 Eseménylista Események A készülékben az események különbözõ üzeneteket válthatnak ki, amik az eseménylistába kerülnek, és a RAMban ill. a lemezen is tárolásra kerülnek. Események lehetnek: alarm, valamely csatornában történt méréshatár átlépés váltotta ki, külsõ szöveg, bináris bemenet váltotta ki, (esemény)számláló in/dekrementálása (minimum egy bináris bemeneten keresztül) váltotta ki. Eseménydefiniálás Szöveghozzárendelés Szabadon definiálható szövegek Standard szövegek A rendszerüzenteket kivéve minden eseménynél konfigurálható, hogy: az üzenet aktív, vagy inaktív, a készülék standard szövege, vagy egy másik szöveg (lásd lejjebb) jelenjen meg. A szövegeket (standard szövegek inkluzíve 36 definiálható szöveggel) a Konfiguráció kezelési síkon lehet a különbözõ eseményekhez hozzárendelni. A standard szöveg csoporthoz tartozó 36 egyenként max. 20 karakterbõl álló szöveg definiálható. A készülék a következõ táblázatban található standard szövegeket kínálja fel: Szöveg Megjegyzés Gr x Csatorna y Min-Alarm BE Gr x Csatorna y Min-Alarm KI x = csoport száma y = csatorna száma Gr x Csatorna y Max-Alarm BE Gr x Csatorna y Max-Alarm KI Tápfesz. BE Tápfesz KI Adatvesztés Nyári idõre átállás Téli idõre átállás Új 1. számláló: +xxxxx 5 számjegy elõjellel együtt, tizedesvesszõ 2. számláló: +xxxxx nélkül Szöveg 1 36 Bináris jelek és alarmok esetén, a KI 36 egyenként 20 karakter hosszú szöveg, setup-programmal konfigurálva vagy BE, számlálók esetén a számláló állása automatikusan kijelezve. 39

41 3 Kezelés és megjelenítés Kiegészítõ szöveg Startmenü Eseménylista A készülék az üzeneteket automatikusan kiegészíti a BE és KI megjegyzésekkel, így a jelek bejövetelének és kimenetének idõpontja egyértelmûen meghatározható. Példa: Standard szöveg 2. bináris bemenet BE* 2. bináris bemenet KI* Kiegészítõ szöveg Az eseménylista a startmenübõl hívható le: Eseménylista 40

42 3 Kezelés és megjelenítés 3.6 Lemez kezelõ Mérési adatok automatikus mentése A képernyõs regisztráló mérésadat gyûjtõjében (RAM) tárolt adatokat szabályos idõközönként automatikusan lemezre menti. A PC kiértékelõ programja ( 6 fejezet Kiértékelõ program ) kényelmes funkciókkal segíti a munkát. A lemezen és a RAM-ban tárolt adatok a megváltoztatása esetén törlõdnek. Konfigurációs adatok mentése és betöltése A s adatok a lemezre elmenthetõk és onnét beolvashatók. A s adatok másik készülékre való másolása így oldható meg. A s adatok lemezre mentésekor az ott lévõ adatok felülíródnak. Az esetleg már a lemezen tárolt mérési vagy más adatok elvesznek. Startmenü Lemez-kezelõ A lemez kezelõt a startmenübõl indíthatjuk. 41

43 3 Kezelés és megjelenítés Az SRAM lemezre mentése az adatok mentésére szolgál, ha az eredeti lemez nem áll rendelkezésre. 42

44 3 Kezelés és megjelenítés Állapotjelzések A következõ állapotjelzések lehetségesek: Állapotjelzések AKTUALIZÁLT LEMEZ NEM AKTUALIZÁLT LEMEZ ÚJ LEMEZ NINCS LEMEZ ÍRÁSVÉDETT LEMEZ HIBÁS LEMEZ LEMEZ MEGTELT Leírás Mielõtt a készülékbõl a lemezt kivennénk, azt a lemez aktualizálás utasítással aktualizálni kell, hogy az adatok frissüljenek. Így az utolsó automatikus mentés óta nem mentett adatok is a tárolóra kerülnek. A lemez aktualizálása közben hiba lépett fel. Az üzenet több okból is létre jöhet. Segítség: folyamatot megismételni A készülék felismeri, ha új, vagy idegen lemezt helyeztünk bele. Az új, vagy idegen lemez megerõsítés nélkül felülíródik. A készülékben nincs lemez, a lemez szimbólum villog az állapotjelzõben. A behelyezett lemez nem írható, mert írásvédett. Segítség: szüntessük meg az írásvédettséget. A lemez írása közben hiba lépett fel. A lemez hibás. Segítség: új (DOS formázott) lemezt helyezzünk be. A lemez megtelt, a lemez szimbólum villog az állapotjelzõben. Több adat tárolása a lemezre nem lehetséges. Segítség: helyezzünk be üres lemezt, mielõtt a készülék RAM-ja megtelik. Ennek hiányában adatvesztés lép fel. Tároló megtelt A s síkban, Készülékadatok Lemez tartalék alatt megadhatunk egy százalékot (lemez maradék kapacitás), amely telítettségnél a Lemez tartalék üzenetet kapjuk. Ekkor relét is mûködtethetünk, vagy esemény üzemmódba is kapcsolhatunk. 2.8 Adatmentés 2.4 fejezet Digitális jelek 4 fejezet Konfigurációs paraméterek 43

45 3 Kezelés és megjelenítés Tároló megtelt A s síkon a Készülékadatok Tároló megtelt pontban megadhatunk egy százalék értéket (a lemez maradék kapacitása). Amikor a lemez maradék kapacitása eléri ezt az értéket, a Tároló megtelt jel aktív lesz, amelyet felhasználhatunk pl. relé mûködtetésre vagy esemény üzemmódra való átkapcsolásra. 2.8 fejezet Adatmentés 2.4 fejezet Digitális jelek 2.5 fejezet Konfigurációs paraméterek 44

46 3 Kezelés és megjelenítés 3.7 Készülék info A készülék info ablakban általános információkat kaphatunk a készülékrõl. A készülékben fellépõ zavarokról, úgy mint elem lemerült, óra beállítás szükséges szintén itt kaphatunk tájékoztatást. Amikor ezek közül valamelyik fellép, az állapotjelzõben villog az info jel. Startmenü Készülék info A készülék infot a start menübõl hívhatjuk meg. 45

47 3 Kezelés és megjelenítés Zavar A következõ zavarok lehetségesek: Zavar Leírás Nincs Készülék i. O. Adatvesztés A legutóbbi hosszabb áramkimaradás alatt a lítium elem / tárolókondenzátor lemerült / kisült. Az SRAM-ban tárolt adatok ezért elvesznek. Az óra , 00:00:00-ra áll. Segítség: Tárolókondenzátoros készülék esetén az órát ismét állítsuk be, ( 51 oldal) Elem Lítium elemes készülék esetén küldjük a készüléket a szállítóhoz elemcserére. A lítium elem lemerült. Segítség: Lítium elemes készülék esetén küldjük a készüléket a szállítóhoz elemcserére. Adatvesztés a készülék feszültségmentesítése után lítium elemes készülék esetén 4 év után, tárolókondenzátor esetén 2 nap után (környezeti hõmérséklet C) léphet fel. 46

48 4 Konfigurációs paraméterek 3.8 Szövegbevitel Beviteli lehetõségek Karakter választás A konfigurálható szövegek bevihetõk a setup-programmal, vagy a készülékrõl is. Ebben a fejezetben a készülékrõl való bevitelt ismertetjük. A következõ képen látható amint a s síkon egy szöveget (pl. Konfiguráció Csoport konfig. Csoport 1. Csoportleírás) -rel editálásra megnyitunk. A módisítandó karakter kiválasztása és a karaktermátrixra lépés után, a kurzor a karaktermátrixon az aktuális karakteren helyezkedik el. 47

49 4 Konfigurációs paraméterek Karakter bevitel A gyorsgombok funkciói változnak, ha a következõ felépítés látható: Miután az egész szöveget bevittük, a változtatást megerõsíthetjük, vagy elvethetjük: szöveget az -rel megerõsítjük szövegbevitelt az -tel elvetjük 48

50 4 Konfigurációs paraméterek 4.1 Alkalmazási példa 1.) ugyanakkor itt a kódszámot is meg kell adni 2.) bevitel megszakítás; a régi beállítás marad érvényben 3.) bevitelt megerõsíteni 49

51 4 Konfigurációs paraméterek 4.2 Konfigurációs paraméterek táblázata A következõ táblázatban a készülék összes paramétere táblázatos formában látható. A paraméterek és azok magyarázata abban a sorrendben követik egymást, amilyenben a készülék (menüstruktúra) tartalmazza õket. Az elsõ oszlopban a mindenkori paraméterhez menün és képeken át vezetõ út látható. A második oszlopban a lehetséges beállítási értékek ill. választások láthatók. A gyári beállítások ebben az oszlopban mindig kövér karakterekkel látszanak. A harmadik oszlopban a paraméter ill. a választási lehetõség(ek) leírása található, amennyiben a paraméter és funkciója ill. a választás lehetõség nem lenne egyértelmû. Parametrizálás Kontraszt továbbítás kijelzés képernyõ lekapcs Paraméter Érték / választás Leírás paraméterezés Képernyõ fényerõ. kontraszt paraméterezés mm/h, idõ/osztás továbbítás kijelzés paraméterezés min Idõ, amely után a képernyõ lekapcs képernyõ lekapcsol. Bármely gombra bekapcsol. 0 = nincs lekapcsolás 50

52 4 Konfigurációs paraméterek Konfiguráció készülék adatok készülék leírás dátum idõ nyári idõ (átváltás) nyári idõ (kezdési dátum) nyári idõ (kezdési idõ) nyári idõ (vége dátum) Paraméter Érték / választás Leírás 16 karakter Csak setupprogrammal. készülék adatok készülék leírás készülék adatok dátum és idõ dátum készülék adatok dátum és idõ idõ készülék adatok nyári idõ átváltás készülék adatok nyári idõ kezdési dátum készülék adatok nyári idõ kezdési idõ készülék adatok nyári idõ vége dátum tetszõleges dátum Aktuális dátum megadása. tetszõleges idõ Aktuális idõ megadása. kikapcsolva, automata, idõbevitel tetszõleges dátum tetszõleges idõ tetszõleges dátum Automatikus: 2:00 ill. 3:00 órakor március ill. október utolsó vasárnapján 51

53 4 Konfigurációs paraméterek nyári idõ (vége idõ) kezelõ nyelv hálózati frekv. hõmérséklet egys tároló megtelt kódszám gyári beállítás Paraméter Érték / választás Leírás készülék adatok nyári idõ vége idõ tetszõleges idõ német, angol, francia, készülék adatok magyar, holland, spanyol, kezelõ nyelv olasz, cseh, svéd, lengyel 50,60 Hz készülék adatok hálózati frekv. C, o F készülék adatok hõmérséklet egys. készülék adatok tároló megtelt készülék adatok kódszám készülék adatok gyári beállítás % A jel akkor aktív, ha a tároló (lemez) kapacitása ezt az értéket eléri. 3.6 fejezet Digitális jelek Kódszám a s síkhoz; 0000 = kikapcsolva. Az eltárolt adatok változtatása esetén a RAM-ból és a lemezrõl törlõdnek. nem, igen Mindig Nem, Igen = gyári beállítás érvényes szenzor (analóg bemenetek) linearizálás (analóg bemenetek) Konfiguráció analóg bemenetek kikapcsolva, ellenálláshõmérõ, hõelem, áram, analóg bemenetek analóg bemenet 1 12 feszültség, ellenállás-távadó, szenzor potenciométer, számláló analóg bemenetek analóg bemenet 1 12 linearizálás lineáris, Pt100, Pt100 JIS, Ni100, Pt500, Pt1000, Fe- CuNi J, NiCr-CuNi E, Ni- CrNi K, Ni-CrSi N, Cu- CuNi T, PtRh-PtRh B, PtRh-Pt R, PtRh-Pt S, Cu- CuNi U, Fe-CuNi L A szenzortól függõen a konfigurálásnál mindig csak a lényeges paraméterek állíthatók. 2.5 fejezet Számláló 52

54 4 Konfigurációs paraméterek csatlakozás mód (analóg bemenetek) hidegpont (analóg bemenetek) külsõ hidegpont kompenzáció (analóg bemenetek) méréstartomány kezdet (analóg bemenetek) méréstartomány kezdet (analóg bemenetek) ellenállás Ra,Rs,Re (analóg bemenetek) ellenállás Ro,Rp (analóg bemenetek) kezdeti hõm. (analóg bemenetek) Paraméter Érték / választás Leírás 2 4 vezetékes analóg bemenetek analóg bemenet 1 12 csatlakozás mód Konfiguráció analóg bemenetek analóg bemenet 1 12 hidegpont belsõ Pt100 külsõ konst Konfiguráció analóg bemenetek analóg bemenet 1 12 külsõ hidegp. Konfiguráció analóg bemenetek analóg bemenet 1 12 méréstart. kezd. Konfiguráció analóg bemenetek analóg bemenet 1 12 méréstart. vége Konfiguráció analóg bemenetek analóg bemenet 1 12 méréstart. vége ellenállás Ra, Rs, Re Konfiguráció analóg bemenetek analóg bemenet 1 12 méréstart. vége ellenállás Ro, Rp analóg bemenetek analóg bemenet 1 12 méréstart. vége kezdeti hõm C Külsõ hidegpont kompenzáció hõelemekhez. tetszõleges érték 0mA tetszõleges érték 20mA Ω Ellenállás távadóhoz Ω Potenciométerhez tetszõleges érték csak áram és feszültség érzékelõnél, ellenállás-hõmérõ, hõelem linearizálásnál 53

55 4 Konfigurációs paraméterek vég. hõm. (analóg bemenetek) skála kezdet (analóg bemenetek) skála vég (analóg bemenetek) filter konstans (analóg bemenetek) csatorna jelölés (analóg bemenetek) csatorna leírás (analóg bemenetek) egység (analóg bemenetek) tizedesvesszõ formátum (analóg csatornák) Paraméter Érték / választás Leírás tetszõleges érték csak áram és analóg bemenetek analóg bemenet 1 12 méréstart. vége vég hõm. feszültség érzékelõnél, ellenállás-hõmérõ, hõelem linearizálásnál analóg bemenetek analóg bemenet 1 12 / számláló 1 2 skála kezdet analóg bemenetek analóg bemenet 1 12 / számláló 1 2 skála vége 0,0 0,1 10,0s analóg bemenetek analóg bemenet 1 12 további paraméterek filter konstans analóg bemenetek analóg bemenet 1 12 / számláló 1 2 további paraméterek csatorna jelölés analóg bemenetek analóg bemenet 1 12 / számláló 1 2 további paraméterek csatorna leírás analóg bemenetek analóg bemenet 1 12 / számláló 1 2 további paraméterek egység analóg bemenetek analóg bemenet 1..12/számláló 1 2 további paraméterek tizedesvesszõ formátum 7 karakter 1. mérõhely 2 x 20 karakter 1. mérõhely rövid leírás, minden diagramon látható 3.8 fejezet Szövegbevitel Részletes leírás, mindkét numerikus kijelzésnél is látható 3.8 fejezet Szövegbevitel 5 karakter 3.8 fejezet Szövegbevitel automata, X.XXXX, XX.XXX, XXX.XX, XXXX.X, XXXXX automata: megjelenítés felbontással max. 54

56 4 Konfigurációs paraméterek integrátor bázisidõ (analóg csatornák) integrátor egység (analóg csatornák) Érzékelõ (külsõ bemenet) analóg Skála kezdet (külsõ analóg bemenet) Skála vég (külsõ analóg bemenet) Csatorna azonosító (külsõ bemenet) analóg Csatorna leírás (külsõ analóg bemenet) Paraméter Érték / választás Leírás kikapcsolt, Bázisidõ az analóg bemenetek másodperc, integrátornak. A analóg bemenet perc, bázisidõ kikapcsolása 1..12/számláló 1 2 további paraméterek óra, nap esetén az integrátor kijelzése szünetel. integrátor bázisidõ 2.6 fejezet Integrátor analóg bemenetek analóg bemenet 1..12/számláló 1 2 további paraméterek integrátor egység analóg bemenetek külsõ bemenet 1..24/számláló 1 2 szenzor analóg bemenetek külsõ bemenet 1..24/számláló 1 2 skála kezdet analóg bemenetek külsõ bemenet 1..24/számláló 1 2 skála vég analóg bemenetek külsõ bemenet 1..24/számláló 1 2 további paraméterek csatorna azonosító analóg bemenetek külsõ bemenet 1..24/számláló 1 2 további paraméterek csatorna leírás 5 karakter csak setupprogrammal 2.6 fejezet Integrátor külsõ bemenet külsõ számláló karakter 13. mérõhely 2x20 karakter 13. mérõhely Az érzékelõ nem módosítható. Itt csupán megtekintésre van mód. 2.3 fejezet Analóg bemenetek 2.5 fejezet Számláló Rövid leírás. Minden diagram megjelenítésnél látszik. 3.8 fejezet Szövegbevitel Részletesebb leírás. Minden diagram megjelenítésnél látszik. 3.8 fejezet Szövegbevitel 55

57 4 Konfigurációs paraméterek Mértékegység (külsõ analóg bemenet) Tizedesvesszõ formátum (külsõ analóg bemenet) Integrátor bázisidõ (külsõ bemenet) Integrátor egység (külsõ bemenet) analóg analóg Paraméter Érték / választás Leírás 5 karakter 3.8 fejezet analóg bemenetek % Szövegbevitel külsõ bemenet 1..24/számláló 1 2 további paraméterek egység analóg bemenetek külsõ bemenet 1..24/számláló 1 2 további paraméterek tizedesvesszõ formátum analóg bemenetek külsõ bemenet 1..24/számláló 1 2 további paraméterek integrátor bázisidõ analóg bemenetek külsõ bemenet 1..24/számláló 1 2 további paraméterek integrátor egység automata, X.XXXX, XX.XXX, XXX.XX, XXXX.X, XXXXX automata: megjelenítés felbontással max. kikapcsolt, Bázisidõ az másodperc, integrátornak. A perc, óra, nap bázisidõ kikapcsolása esetén az integrátor kijelzése szünetel. 2.6 fejezet Integrátor 5 karakter csak setupprogrammal 2.6 fejezet Integrátor Konfiguráció készülék adatok Paraméter Érték / választás Leírás Konfiguráció 7 karakter 3.8 fejezet digitális jelnevek Szövegbevitel bináris bemenetek 1 7 alarm csoportok 1 6 gyûjtõalarm tároló megtelt zavar Modbus-flag külsõ bemenet 1 6 BE 1 7 Al.GR.1 6 Alarm Megtelt Zavar RS-Flag ExtEin1 6 csoport állapot Konfiguráció csoport Paraméter Érték / választás Leírás csoport ki, csak kijelzés. kijelzés + tárolás: a csoport csatornái a csoport 1 6 kijelzés + tárolás diagramon láthatók csoport állapot és lemezen tárolódnak 56

58 4 Konfigurációs paraméterek csoport leírás bemenõjel (analóg csatornák, csoport 1 6) vonalszélesség (analóg csatornák, csoport 1 6) alarmozás (analóg csatornák, csoport 1 6) min. határérték (analóg csatornák, csoport 1 6) max. határérték (analóg csatornák, csoport 1 6) hiszterézis (analóg csatornák, csoport 1 6) Paraméter Érték / választás Leírás 16 karakter 3.8 fejezet csoport Szövegbevitel csoport 1 6 csoport leírás x csoport csoport csoport 1 6 analóg csatornák analóg csatorna 1 6 bemenõjel csoport csoport 1 6 analóg csatornák analóg csatorna 1 6 vonalszélesség csoport csoport 1 6 analóg csatornák analóg csatorna 1 6 alarmozás csoport csoport 1 6 analóg csatornák analóg csatorna 1 6 min. határérték csoport csoport 1 6 analóg csatornák analóg csatorna 1 6 max. határérték csoport csoport 1 6 analóg csatornák analóg csatorna 1 6 hiszterézis kikapcsolt, analóg bemenet 1 12, külsõ bemenet 1 24 számláló 1 2 külsõ számláló 1 2 csoport 1: a.bem. 1 6 csoport 2: a.bem vékony, vastag kikapcsolt, aktív a csoport csatornáinak hardver hozzárendelése diagram megjelenítéshez 57

59 4 Konfigurációs paraméterek szöveg min. alarm (analóg csatornák, csoport 1 6) Paraméter Érték / választás Leírás (1) = min. határérték (2) = max. határérték (3) = hiszterézis szöveg max. alarm (analóg csatornák, csoport 1 6) Késleltetett alarm (analóg csatornák, csoport 1 6) bemenõjel (digitális csatorna, csoport 1 6) csoport csoport 1 6 analóg csatornák analóg csatorna 1 6 szöveg min. alarm csoport csoport 1 6 analóg csatornák analóg csatorna 1 6 szöveg max. alarm csoport csoport 1 6 analóg csatornák analóg csatorna 1 6 késleltetett alarm csoport csoport 1 6 digitális csatornák digitális csatorna 1 6 bemenõjel standard szöveg, szöveg 1 36, nincs szöveg standard szöveg, szöveg 1 36, nincs szöveg s ki, bináris bemenet 1 7, alarm 1 6, gyûjtött alarm, tároló megtelt, zavar x bináris bemenet 3.5 fejezet Eseménylista A késleltetett alarm egy <>0 értéknél aktív. Ha aktív, alarm csak akkor lép fel, ha a fennállásának ideje meghaladja a beállított értéket. a szoftveresen kijelzett jelek, ill. a hardver bemeneteknek illesztése a csoport digitális csatornáihoz való illesztése 58

60 4 Konfigurációs paraméterek mértérték kijelzés vízszintes diagram (csoport 1 6) mértérték kijelzés függõleges diagram (csoport 1 6) mértérték kijelzés bargraph (csoport 1 6) mértérték kijelzés numerikus kijelzés (csoport 1 6) mértérték kijelzés lista (csoport 1 6) tároló állapot normálüzem (csoport 1 6) tároló érték normálüzem (csoport 1 6) ciklusidõ normálüzem (csoport 1 6) Paraméter Érték / választás Leírás csoport csoport 1 6 ki, be Egy mértérték megjelenítés csatorna mértérték kijelzés vízszintes diagram kikapcsolása esetén, az a vizualizálás alatt csoport csoport 1 6 mértérték kijelzés függõleges diagram csoport csoport 1 6 mértérték kijelzés bargraph csoport csoport 1 6 mértérték kijelzés numerikus kijelzés csoport csoport 1 6 mértérték kijelzés lista csoport csoport 1 6 normálüzem tároló állapot csoport csoport 1 6 normálüzem tárolt érték csoport csoport 1 6 normálüzem ciklusidõ ki, be ki, be ki, be ki, be ki, be középérték, pillanatnyi érték, minimum, maximum 2.7 fejezet Üzemmódok 2.8 fejezet Adatmentés s 2.7 fejezet Üzemmódok 2.8 fejezet Adatmentés beállítás 0s = ciklusidõ 125 ms 59

61 4 Konfigurációs paraméterek vezérlõjel eseményüzem (csoport 1 6) tárolt érték eseményüzem (csoport 1 6) ciklusidõ eseményüzem (csoport 1 6) kezdési idõpont idõszakasz üzem (csoport 1 6) záró idõpont idõszakasz üzem (csoport 1 6) tárolt érték idõszakasz üzem (csoport 1 6) ciklusidõ idõszakasz üzem (csoport 1 6) Paraméter Érték / választás Leírás csoport csoport 1 6 eseményüzem vezérlõjel csoport csoport 1 6 eseményüzem tárolt érték csoport csoport 1 6 eseményüzem ciklusidõ csoport csoport 1 6 idõszakasz üzem kezdési idõpont csoport csoport 1 6 idõszakasz üzem záró idõpont csoport csoport 1 6 idõszakasz üzem tárolt érték csoport csoport 1 6 idõszakasz üzem ciklusidõ kikapcsolva, bináris bemenet 1 7, alarm 1 6, gyûjtött alarm, tároló megtelt, zavar Modbus-flag Külsõ bem. 1 6 középérték, pillanatnyi érték, minimum, maximum a konfigurált jel aktív, a készülék eseményüzemmódba kapcsol 2.7 fejezet Üzemmódok 2.8 fejezet Adatmentés s 2.7 fejezet Üzemmódok 2.8 fejezet Adatmentés tetszõleges idõ tetszõleges idõ középérték, pillanatnyi érték, minimum, maximum Kikapcsolva, kezdeti idõ = vége idõ ha 2.7 fejezet Üzemmódok 2.8 fejezet Adatmentés s 2.7 fejezet Üzemmódok 2.8 fejezet Adatmentés viselkedés kimenetek vezérlõjel kimenetek Konfiguráció kimenetek kimenetek relé K1 K5, open-collector viselkedés kimenetek relé K1 K5, open-collector vezérlõjel kikapcsolva, záró, bontó ki, bináris bemenet 1 7, alarm 1 6, gyûjtött alarm, tároló megtelt, zavar Modbus-flag Külsõ bem. 1 6 a konfigurált jel a relékre kerül 60

62 4 Konfigurációs paraméterek Vezérlõjel számláló 1 2 Kezdõ érték számláló 1 2 Irány számláló 1 2 Szöveg számláló 1 2 Külsõ szöveg Bináris bemenet 1 6 Tasztatúra reteszelés Konfiguráció vezérlõ funkciók Paraméter Érték / választás Leírás vezérlõfunkciók amikor aktív a a vezérlõjel számláló számláló számláló 1 2 vezérlõjel növekszik, ill. vezérlõfunkciók számláló számláló 1 2 kezdõ érték vezérlõfunkciók számláló számláló 1 2 irány vezérlõfunkciók számláló számláló 1 2 szöveg vezérlõfunkciók külsõ szöveg bináris bemenet 1 6 vezérlõfunkciók tasztatúra reteszelés kikapcsolva, bináris bemenet 1 7, alarm cs. 1 6, gyûjtött alarm, tároló megtelt, zavar Modbus-flag külsõ bem. 1 6 csökken 2.5 fejezet Számláló a számlálót a megadott értékre állítja 2.5 fejezet Számláló elõre, 2.5 fejezet visszafelé Számláló standard szöveg, szöveg 1 36, nincs szöveg standard szöveg, szöveg 1 36, nincs szöveg lekapcsolva, bináris bemenet fejezet Számláló 3.5 fejezet Eseménylista szöveg, 63. oldal 3.5 fejezet Eseménylista szöveg, 63. oldal a megfelelõ bináris bemenet zárásakor a tasztatúra azonnal reteszelõdik Periodikus lista Külsõ lista / szakasz lista / szakasz lista periodikus lista lista külsõ lista / szakasz állapot ki, be kikapcsolva, csak külsõ lista, E.R.+szakasz egy csatorna lista kikapcsolt állapota esetén, az nem hívható elõ, a listák megtekintése közben a készülék átugorja Aktiválja a külsõ listát és ugyanakkor a szakasz protokollt is fejezet Szakasz protokoll 61

63 4 Konfigurációs paraméterek Vezérlõjel külsõ lista / szakasz Lista szövegek száma külsõ lista / szakasz bináris kapcs. szövegek külsõ lista / szakasz szöveg (bal oszlop) külsõ lista / szakasz Napi lista Havi lista Éves lista Periódus lista Paraméter Érték / választás Leírás lista külsõ lista / szakasz vezérlõjel lista külsõ lista / szakasz lista szövegek száma lista külsõ lista / szakasz bináris kapcsolatú szövegek lista külsõ lista / szakasz szöveg (bal oszlop) lista napi lista lista havi lista lista éves lista lista periódus bináris bemenet 1 7, alarm cs. 1 6, gyûjtött alarm, tároló megtelt, zavar Modbus-flag külsõ bem. 1 6 Ha a külsõ lista ill. a szakasz protokoll <> kikapcsolva, akkor a vezérlõjel aktiválásakor a listázás elindul, majd befejezõdik A szakasz protokoll számára fenntartott képernyõs regisztráló szövegek fejezet Szakasz protokoll kikapcsolva, bináris bemenet 1-2, bináris bemenet 1-3, bináris bemenet 1-4, bináris bemenet 1-5, sor 1 10 ki, be ki, be ki, be 1, 2, 3, 4, 5, 10, 15, 30 perc, 1, 2, 3, 4, 6, 8, 12 óra A szakasz protokoll 6. sorának vezérlõjelét itt lehet kiválasztani fejezet Szakasz protokoll Itt lehet egy szakasz protokoll bal oszlopainak szövegét megadni fejezet Szakasz protokoll 3.8 fejezet Szövegbevitel egy csatorna lista kikapcsolt állapota esetén, az nem hívható elõ, a listák megtekintése közben a készülék átugorja csak a lista idõtartamára 62
