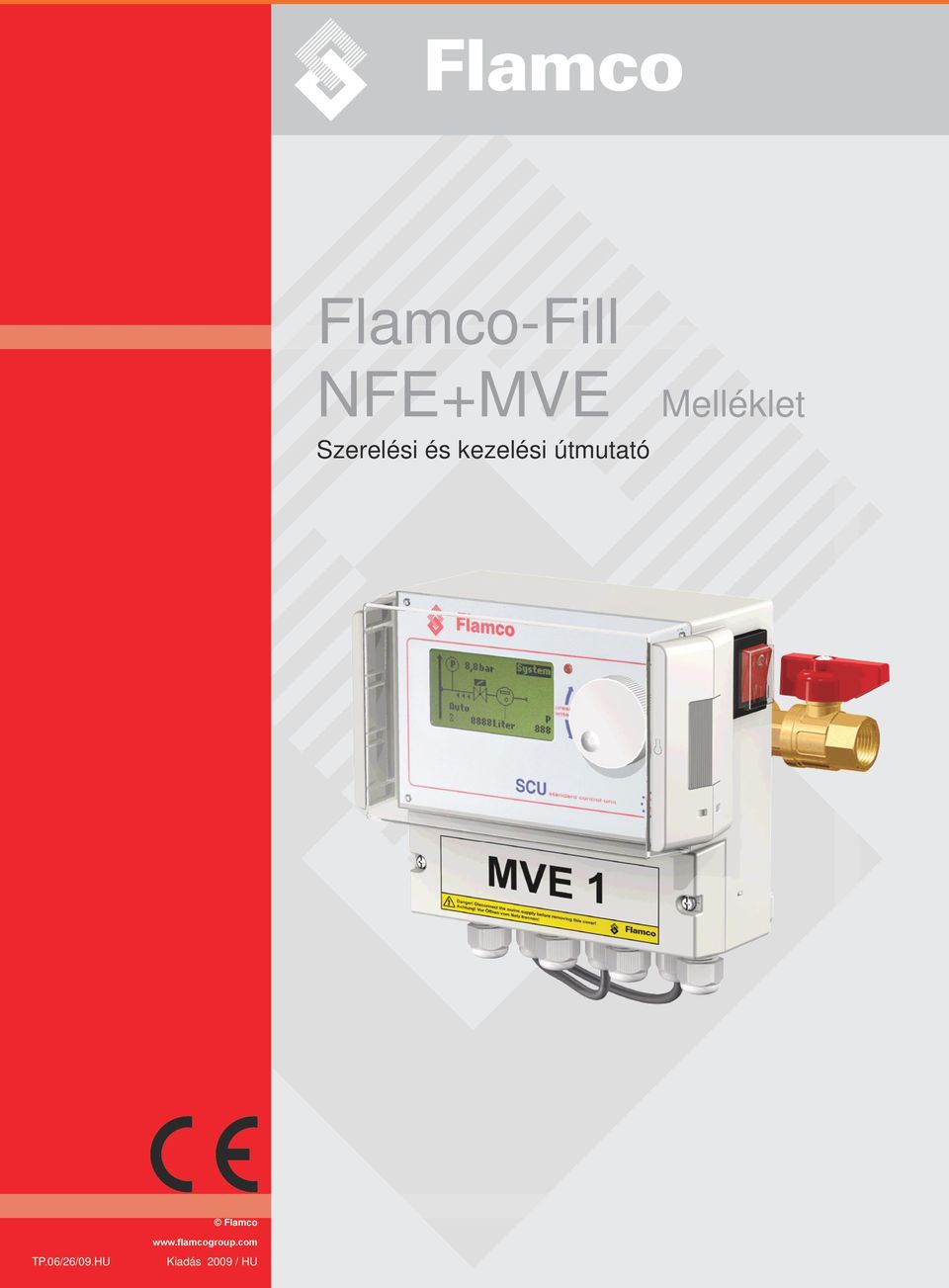

Flamco-Fill NFE+MVE Melléklet

Átírás

1 lamco-ill N+MV Melléklet lamco

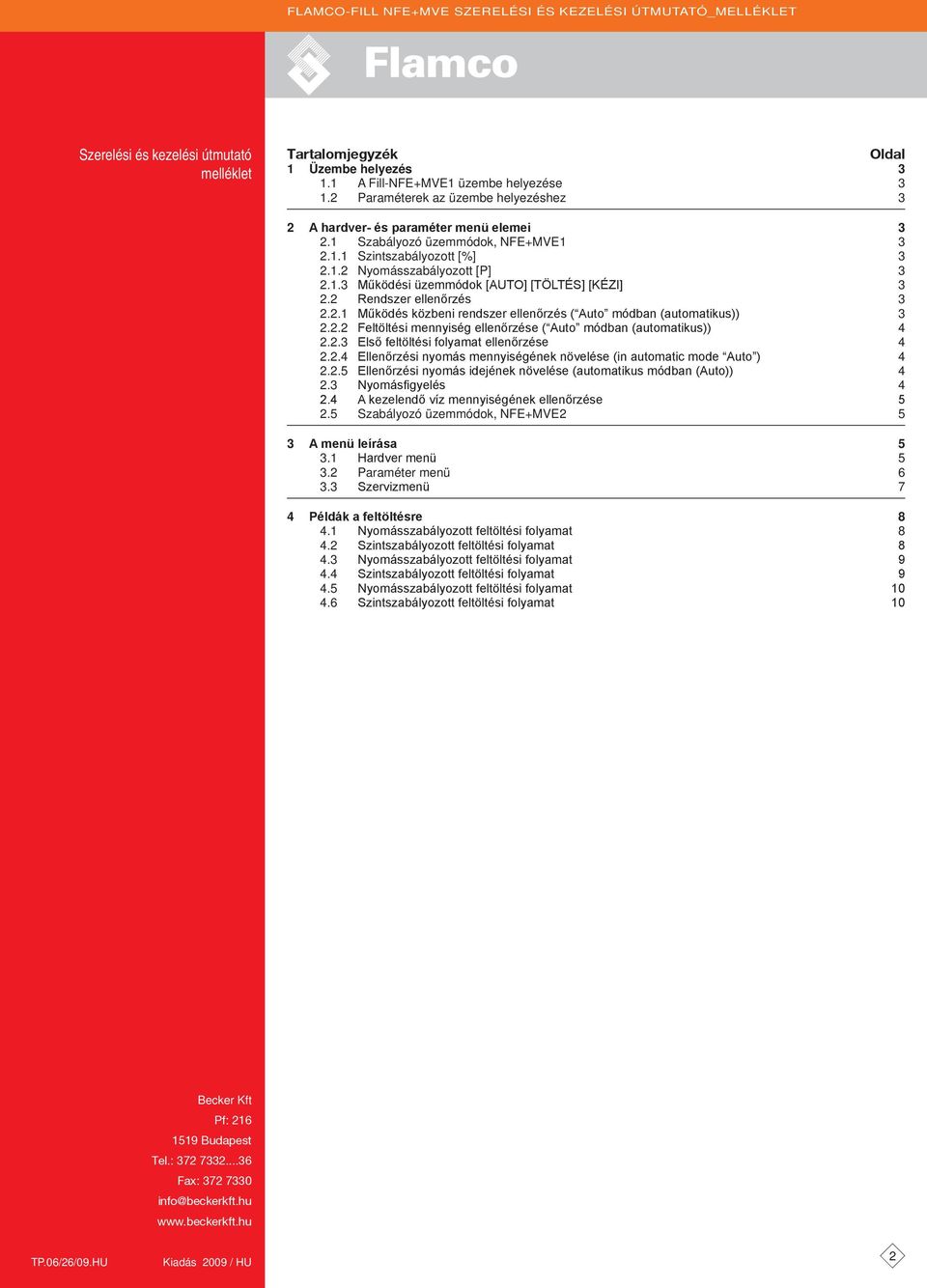

2 LMO-ILL N+MV SZRLÉSI ÉS KZLÉSI ÚTMUTTÓ_MLLÉKLT Tartalomjegyzék Oldal 1 Üzembe helyezés ill-n+mv1 üzembe helyezése Paraméterek az üzembe helyezéshez 3 2 hardver- és paraméter menü elemei Szabályozó üzemmódok, N+MV Szintszabályozott [%] Nyomásszabályozott [P] Működési üzemmódok [UTO] [TÖLTÉS] [KÉZI] Rendszer ellenőrzés Működés közbeni rendszer ellenőrzés ( uto módban (automatikus)) eltöltési mennyiség ellenőrzése ( uto módban (automatikus)) lső feltöltési folyamat ellenőrzése llenőrzési nyomás mennyiségének növelése (in automatic mode uto ) llenőrzési nyomás idejének növelése (automatikus módban (uto)) Nyomásfigyelés kezelendő víz mennyiségének ellenőrzése Szabályozó üzemmódok, N+MV2 5 3 menü leírása Hardver menü Paraméter menü Szervizmenü 7 4 Példák a feltöltésre Nyomásszabályozott feltöltési folyamat Szintszabályozott feltöltési folyamat Nyomásszabályozott feltöltési folyamat Szintszabályozott feltöltési folyamat Nyomásszabályozott feltöltési folyamat Szintszabályozott feltöltési folyamat 10 ecker Kft Pf: udapest Tel.: ax: info@beckerkft.hu 2

3 LMO-ILL N+MV SZRLÉSI ÉS KZLÉSI ÚTMUTTÓ_MLLÉKLT Üzembe helyezés ill-n+mv1 üzembe helyezése z üzembe helyezés előtt győződjön meg róla, hogy az egység és annak kiegészítő elemei megfelelnek azon helyszín előírásainak, ahol a berendezés felállításra kerül, valamint figyelembe veszik az adott alkalmazási területet. z egységet beállító és üzemeltető személyzet felelős az ellenőrzések és az üzembe helyezés elvégzéséért. z üzembe helyezéshez a megfelelő hidraulikus és elektromos csatlakozásoknak készen kell lenniük. z MV1 elzárója lassan nyit. z N elzárója zárva marad. 1.2 Paraméterek az üzembe helyezéshez szabályozó egység beszerelését követően az ill MV1 ( MV1 LTÖLTÉS ) jelenik meg a kijelzőn. Mivel a szabályozó egység nincsen a rendszerhez konfigurálva, egy opció áll rendelkezésre a szabályozógomb elfordításával és megnyomásával. szabályozógomb megnyomását követően megnyílik az opciók menüje. z nter (elépés) opció kiválasztásával a kezelő választhat a Hardver menü, a Paraméter menü és a Szerviz menü között a paraméterek beállításai érdekében. zekben a menükben a berendezés kezelője lépésről lépésre beállíthatja, konfigurálhatja a szabályozó egységet. Szintén lásd az ábrán: menüelemek a Hardver menühöz, a Paraméter menühöz, a Szerviz menühöz stb. menüből való kilépéshez válassza a ack (Vissza) opciót. ármely almenüből való teljes kilépéshez és a Process (olyamat) képernyő megnyitásához nyomja meg és tartsa lenyomva a szabályozógombot. mikor a szabályozóegység konfigurálása befejeződött, nyomja meg és erősítse meg a Startot (Indítás) a Process (olyamat) képernyő megnyitásához, és az újratöltési folyamat elindul. z N elzáróját lassan nyissa ki. beállítási értékek a rendszer számítási példáiba kerülnek regisztrálásra. 2 hardver- és paraméter menü elemei 2.1 Szabályozó üzemmódok, N+MV Szintszabályozott [%] szabályozás egy külső lebegő vagy nem lebegő jel révén valósul meg (230 V). z az alkalmazott nyomástartási szabályozástól, illetve attól függ, hogy szivattyú vagy kompresszor által szabályozott membrános tágulási tartályt használnak-e. mikor a jelet ráküldik, a mágnesszelep aktiválódik. töltési művelet mindaddig tart, amíg a tágulási tartály szabályozó egységén beállított szintet el nem érik. Nyomásszabályozott [P] szabályozás a modulba épített nyomásérzékelőn keresztül történik. mikor a rendszer nyomása a ill command on (Töltési parancs bekapcsolva) aktivációs nyomásértékére esik, a mágnesszelep bekapcsol, és a ill command off (Töltési parancs kikapcsolva) állapotig működik. Mindkét szabályozási üzemmódban az üzemidő és a töltési mennyiségek (ha a rendszer impulzusadós vízmérőórával van felszerelve) ellenőrizve vannak Működési üzemmódok [UTO] [TÖLTÉS] [KÉZI] berendezés kezelőjének lehetősége van a rendszert uto (automatikus) módban, ill ( Töltés ) ((Kezdeti) etöltés) módban és Hand ( Kézi ) (manuális) módban üzemeltetni. ill (etöltés) módra a bővített ellenőrzési limitek vonatkoznak szemben az uto móddal. manuális működtetés a mágnesszelep működésének tesztelésére szolgál, és kizárólag szervizcélokra alkalmazható. Manuális működtetés során a mágnesszelepet maximum 20 másodperces időtartamra lehet aktiválni. folyamat befejezésekor automatikusan bezáródik, és a szabályozó egység manuális üzemmódban marad. Manuális üzemmódban nem lehetséges a mágnesszelep megnyitása, amennyiben a nyomásriasztó bekapcsolt állapotban van. 2.2 Rendszer ellenőrzés z ellenőrző funkciók elsődleges célja a rendszerben felmerülő hibák időben történő azonosítása, valamint a rendszer összetevőinek a lehető legteljesebb védelme megfelelő jelzések, illetve a rendszer automatikus leállítása révén. zek kifejezett célja a szivárgások korai azonosítása és az ilyen esetek előfordulási valószínűségének a csökkentése. Működés közbeni rendszer ellenőrzés ( uto módban (automatikus)) z üzemeltető személyzet szabadon állíthat be paramétereket a feltöltési mennyiségre. Ha az alábbiakban leírt feltételek nem teljesülnek, a rendszer hibát jelez; a hiba manuális nyugtázásáig a jelhiba csatlakozója nyitott állapotban marad. tényleges üzemidő nem haladhatja meg a ciklusonkénti maximális időt. két ciklus közötti minimális időintervallum (szünet) nem lehet rövidebb a programozott időnél. z időablakonkénti ciklusok maximális száma nem haladhatja meg a futási idő ablakban beprogramozott számot (pl. legfeljebb 3 ciklus az utóbbi 8 órában). 3

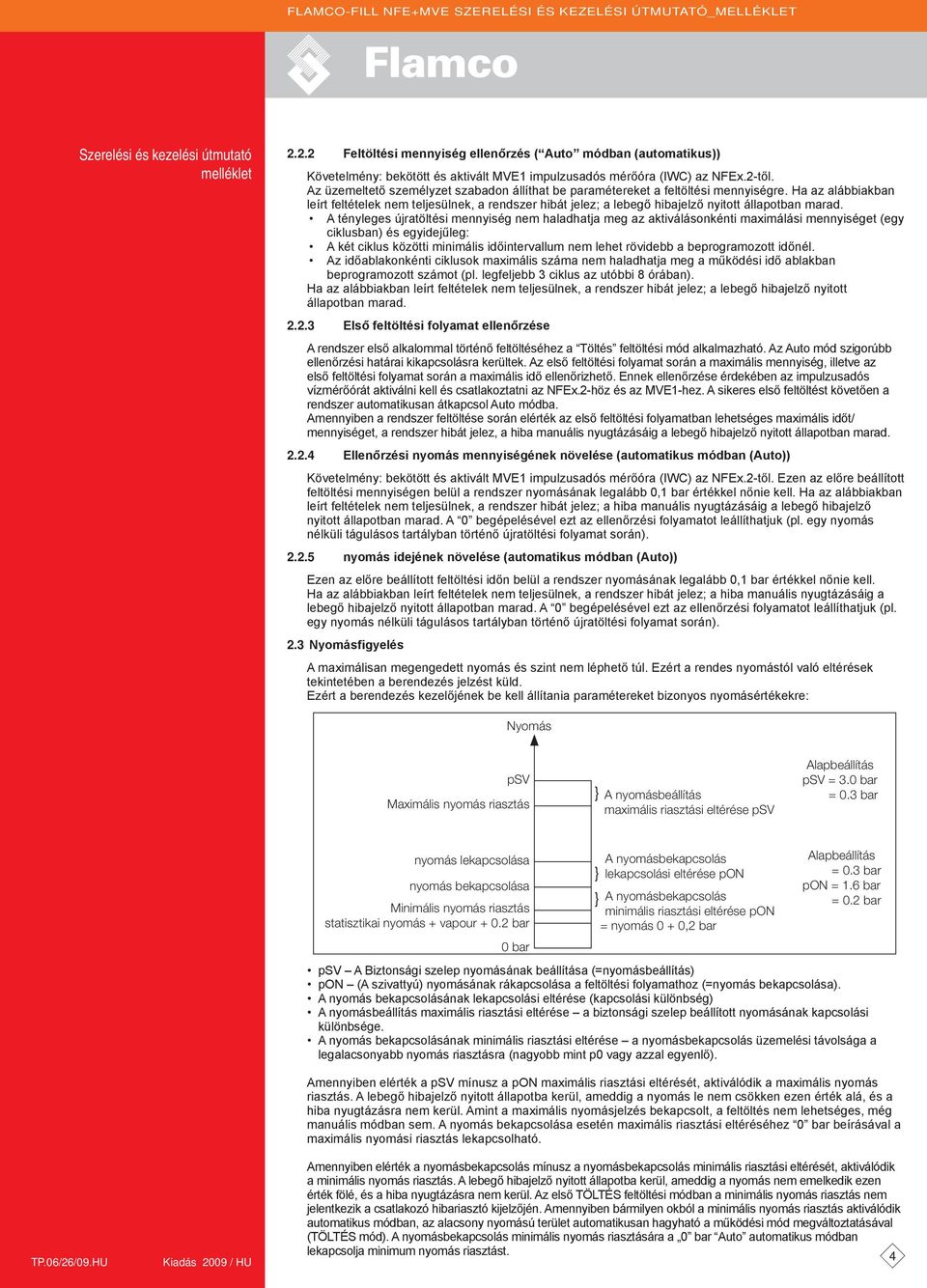

4 LMO-ILL N+MV SZRLÉSI ÉS KZLÉSI ÚTMUTTÓ_MLLÉKLT eltöltési mennyiség ellenőrzés ( uto módban (automatikus)) Követelmény: bekötött és aktivált MV1 impulzusadós mérőóra (IW) az Nx.2-től. z üzemeltető személyzet szabadon állíthat be paramétereket a feltöltési mennyiségre. Ha az alábbiakban leírt feltételek nem teljesülnek, a rendszer hibát jelez; a lebegő hibajelző nyitott állapotban marad. tényleges újratöltési mennyiség nem haladhatja meg az aktiválásonkénti maximálási mennyiséget (egy ciklusban) és egyidejűleg: két ciklus közötti minimális időintervallum nem lehet rövidebb a beprogramozott időnél. z időablakonkénti ciklusok maximális száma nem haladhatja meg a működési idő ablakban beprogramozott számot (pl. legfeljebb 3 ciklus az utóbbi 8 órában). Ha az alábbiakban leírt feltételek nem teljesülnek, a rendszer hibát jelez; a lebegő hibajelző nyitott állapotban marad lső feltöltési folyamat ellenőrzése rendszer első alkalommal történő feltöltéséhez a Töltés feltöltési mód alkalmazható. z uto mód szigorúbb ellenőrzési határai kikapcsolásra kerültek. z első feltöltési folyamat során a maximális mennyiség, illetve az első feltöltési folyamat során a maximális idő ellenőrizhető. nnek ellenőrzése érdekében az impulzusadós vízmérőórát aktiválni kell és csatlakoztatni az Nx.2-höz és az MV1-hez. sikeres első feltöltést követően a rendszer automatikusan átkapcsol uto módba. mennyiben a rendszer feltöltése során elérték az első feltöltési folyamatban lehetséges maximális időt/ mennyiséget, a rendszer hibát jelez, a hiba manuális nyugtázásáig a lebegő hibajelző nyitott állapotban marad. llenőrzési nyomás mennyiségének növelése (automatikus módban (uto)) Követelmény: bekötött és aktivált MV1 impulzusadós mérőóra (IW) az Nx.2-től. zen az előre beállított feltöltési mennyiségen belül a rendszer nyomásának legalább 0,1 bar értékkel nőnie kell. Ha az alábbiakban leírt feltételek nem teljesülnek, a rendszer hibát jelez; a hiba manuális nyugtázásáig a lebegő hibajelző nyitott állapotban marad. 0 begépelésével ezt az ellenőrzési folyamatot leállíthatjuk (pl. egy nyomás nélküli tágulásos tartályban történő újratöltési folyamat során). nyomás idejének növelése (automatikus módban (uto)) zen az előre beállított feltöltési időn belül a rendszer nyomásának legalább 0,1 bar értékkel nőnie kell. Ha az alábbiakban leírt feltételek nem teljesülnek, a rendszer hibát jelez; a hiba manuális nyugtázásáig a lebegő hibajelző nyitott állapotban marad. 0 begépelésével ezt az ellenőrzési folyamatot leállíthatjuk (pl. egy nyomás nélküli tágulásos tartályban történő újratöltési folyamat során). 2.3 Nyomásfigyelés maximálisan megengedett nyomás és szint nem léphető túl. zért a rendes nyomástól való eltérések tekintetében a berendezés jelzést küld. zért a berendezés kezelőjének be kell állítania paramétereket bizonyos nyomásértékekre: Nyomás psv Maximális nyomás riasztás nyomásbeállítás maximális riasztási eltérése psv lapbeállítás psv = 3.0 bar = 0.3 bar nyomás lekapcsolása nyomás bekapcsolása Minimális nyomás riasztás statisztikai nyomás + vapour bar 0 bar nyomásbekapcsolás lekapcsolási eltérése pon nyomásbekapcsolás minimális riasztási eltérése pon = nyomás 0 + 0,2 bar lapbeállítás = 0.3 bar pon = 1.6 bar = 0.2 bar psv iztonsági szelep nyomásának beállítása (=nyomásbeállítás) pon ( szivattyú) nyomásának rákapcsolása a feltöltési folyamathoz (=nyomás bekapcsolása). nyomás bekapcsolásának lekapcsolási eltérése (kapcsolási különbség) nyomásbeállítás maximális riasztási eltérése a biztonsági szelep beállított nyomásának kapcsolási különbsége. nyomás bekapcsolásának minimális riasztási eltérése a nyomásbekapcsolás üzemelési távolsága a legalacsonyabb nyomás riasztásra (nagyobb mint p0 vagy azzal egyenlő). mennyiben elérték a psv mínusz a pon maximális riasztási eltérését, aktiválódik a maximális nyomás riasztás. lebegő hibajelző nyitott állapotba kerül, ameddig a nyomás le nem csökken ezen érték alá, és a hiba nyugtázásra nem kerül. mint a maximális nyomásjelzés bekapcsolt, a feltöltés nem lehetséges, még manuális módban sem. nyomás bekapcsolása esetén maximális riasztási eltéréséhez 0 bar beírásával a maximális nyomási riasztás lekapcsolható. mennyiben elérték a nyomásbekapcsolás mínusz a nyomásbekapcsolás minimális riasztási eltérését, aktiválódik a minimális nyomás riasztás. lebegő hibajelző nyitott állapotba kerül, ameddig a nyomás nem emelkedik ezen érték fölé, és a hiba nyugtázásra nem kerül. z első TÖLTÉS feltöltési módban a minimális nyomás riasztás nem jelentkezik a csatlakozó hibariasztó kijelzőjén. mennyiben bármilyen okból a minimális nyomás riasztás aktiválódik automatikus módban, az alacsony nyomású terület automatikusan hagyható a működési mód megváltoztatásával (TÖLTÉS mód). nyomásbekapcsolás minimális nyomás riasztására a 0 bar uto automatikus módban lekapcsolja minimum nyomás riasztást. 4

5 LMO-ILL N+MV SZRLÉSI ÉS KZLÉSI ÚTMUTTÓ_MLLÉKLT 2.4 kezelendő víz mennyiségének ellenőrzése Ha a vízkezelési modult telepítették, illetve az impulzusadós vízmérőórát KPSOLV állásra állították, a visszamaradó víz mennyisége leolvasható a olyamat menü jobb alsó részén, azaz: ha a visszamaradó víz mennyisége helyesen került beállításra a Paraméter menüben: Water treatment prior to commissioning (Vízkezelés üzembe helyezés előtt). Ha a nulla liter mennyiséget elérik, a központi hibariasztás kiold (ha aktiválták), és hibaüzenet jelenik meg. negatív értékek jelentése, hogy a megengedett kezelési mennyiséget (kapacitást) literben mérve túllépték. ill-p ilyen esetben tovább működik. 2.5 Szabályozó üzemmódok, N+MV2 mágnesszelep közvetlenül kerül aktiválásra (230V/50Hz). szinttől függően a mágnesszelep (MV) átkapcsolható a fűtési/hűtési rendszer tágulási csöveinek feltöltési mennyiségeinek ellenőrzésére. megfelelő működés követelményei magukban foglalják a helyes összeszerelést, az SS nyomástartási szabályozóval való megfelelő összeköttetés és a műszaki paraméterek közötti működés (lásd továbbá az MV műszaki adatait). működtetést és az újratöltési ellenőrzést az SS nyomástartási szabályozó alapozza meg (lásd még Utasítások a nyomástartó berendezéshez/ss nyomástartási szabályozóhoz). 3 menü leírása 3.1 Hardver menü Rend. szám paraméterek beállításait kizárólag a gyártó és a szervizszemélyzet végezheti. Nyelv kezelőszemélyzet 13 nyelv közül választhat. szállításkor a német (G2_1) az alapértelmezett beállítás. Literszámláló (IW) Állítsa ezt az elemet ON (KPSOLV) állásra, ha impulzusadós vízmérőórát használ. z impulzusadós vízmérőóra a feltöltési víz közvetlen ellenőrzésére és ellenőrzésére alkalmas. Vízkezelés Ha a vízkezelési modult nem építették be a feltöltési víz ágba, illetve a vízmérőórát nem állították KPSOLV állásra, a olyamat menüben a visszamaradó víz mennyisége literben leolvasható. Ha a nulla liter mennyiséget elérik, a központi hibariasztás kiold (ha aktiválták), és hibaüzenet jelenik meg. negatív értékek jelentése, hogy a megengedett kezelési mennyiséget (kapacitást) túllépték. feltöltési egység tovább működik, még akkor is, ha a központi hibariasztás kioldott. Szabályozó üzemmód (eltöltési üzemmód) kezelőszemélyzet szintszabályozott üzemmódban (külső nyomástartási vezérlő elemmel szabályozva) vagy nyomásszabályozott üzemmódban (alapértelmezett beállítás rendes, gázpárnázott, membrános tágulási tartály esetében) működtetheti a rendszert. Üzemmód berendezés kezelőjének lehetősége van a rendszert uto (automatikus) üzemmódban, Töltés (etöltés) üzemmódban és Kézi (manuális, kizárólag a lamco Szerviz számára) üzemmódban üzemeltetni. Lásd még az alábbi részt: N+MV1 kezelési útmutató. Gyűjtő zavarüzenet Gyűjtő zavarüzenet gyűjtő zavarüzenet a KPSOLÁS üzemmódban akkor aktiválódik, amikor elérték a karbantartási dátumot. 5

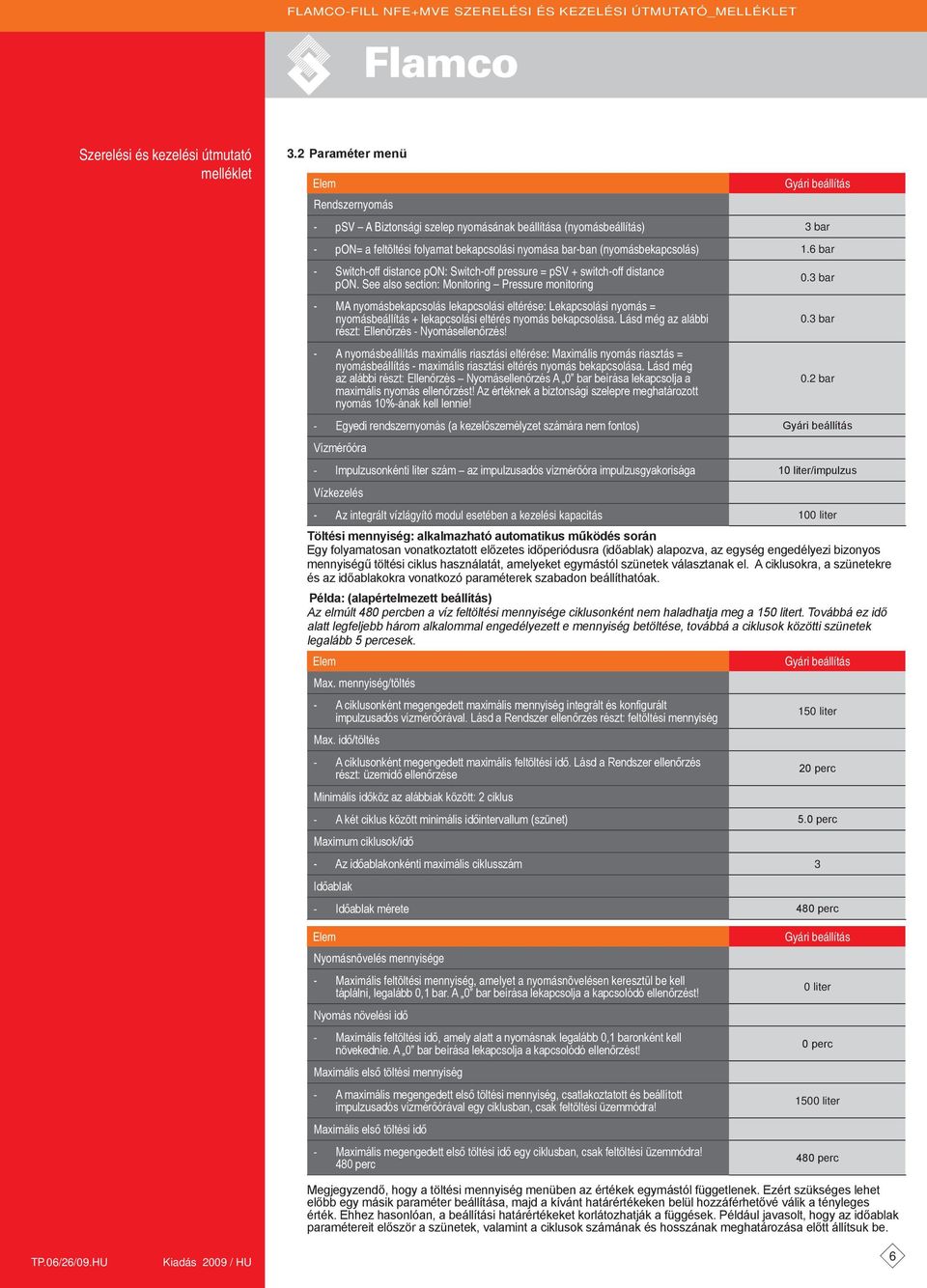

6 LMO-ILL N+MV SZRLÉSI ÉS KZLÉSI ÚTMUTTÓ_MLLÉKLT 3.2 Paraméter menü lem Gyári beállítás Rendszernyomás - psv iztonsági szelep nyomásának beállítása (nyomásbeállítás) 3 bar - pon= a feltöltési folyamat bekapcsolási nyomása bar-ban (nyomásbekapcsolás) 1.6 bar - Switch-off distance pon: Switch-off pressure = psv + switch-off distance pon. See also section: Monitoring Pressure monitoring 0.3 bar - M nyomásbekapcsolás lekapcsolási eltérése: Lekapcsolási nyomás = nyomásbeállítás + lekapcsolási eltérés nyomás bekapcsolása. Lásd még az alábbi részt: llenőrzés - Nyomásellenőrzés! 0.3 bar - nyomásbeállítás maximális riasztási eltérése: Maximális nyomás riasztás = nyomásbeállítás - maximális riasztási eltérés nyomás bekapcsolása. Lásd még az alábbi részt: llenőrzés Nyomásellenőrzés 0 bar beírása lekapcsolja a maximális nyomás ellenőrzést! z értéknek a biztonsági szelepre meghatározott nyomás 10%-ának kell lennie! 0.2 bar - gyedi rendszernyomás (a kezelőszemélyzet számára nem fontos) Gyári beállítás Vízmérőóra - Impulzusonkénti liter szám az impulzusadós vízmérőóra impulzusgyakorisága 10 liter/impulzus Vízkezelés - z integrált vízlágyító modul esetében a kezelési kapacitás 100 liter Töltési mennyiség: alkalmazható automatikus működés során gy folyamatosan vonatkoztatott előzetes időperiódusra (időablak) alapozva, az egység engedélyezi bizonyos mennyiségű töltési ciklus használatát, amelyeket egymástól szünetek választanak el. ciklusokra, a szünetekre és az időablakokra vonatkozó paraméterek szabadon beállíthatóak. Példa: (alapértelmezett beállítás) z elmúlt 480 percben a víz feltöltési mennyisége ciklusonként nem haladhatja meg a 150 litert. Továbbá ez idő alatt legfeljebb három alkalommal engedélyezett e mennyiség betöltése, továbbá a ciklusok közötti szünetek legalább 5 percesek. lem Max. mennyiség/töltés - ciklusonként megengedett maximális mennyiség integrált és konfigurált impulzusadós vízmérőórával. Lásd a Rendszer ellenőrzés részt: feltöltési mennyiség Max. idő/töltés - ciklusonként megengedett maximális feltöltési idő. Lásd a Rendszer ellenőrzés részt: üzemidő ellenőrzése Gyári beállítás 150 liter 20 perc Minimális időköz az alábbiak között: 2 ciklus - két ciklus között minimális időintervallum (szünet) 5.0 perc Maximum ciklusok/idő - z időablakonkénti maximális ciklusszám 3 Időablak - Időablak mérete 480 perc lem Nyomásnövelés mennyisége - Maximális feltöltési mennyiség, amelyet a nyomásnövelésen keresztül be kell táplálni, legalább 0,1 bar. 0 bar beírása lekapcsolja a kapcsolódó ellenőrzést! Nyomás növelési idő - Maximális feltöltési idő, amely alatt a nyomásnak legalább 0,1 baronként kell növekednie. 0 bar beírása lekapcsolja a kapcsolódó ellenőrzést! Maximális első töltési mennyiség - maximális megengedett első töltési mennyiség, csatlakoztatott és beállított impulzusadós vízmérőórával egy ciklusban, csak feltöltési üzemmódra! Maximális első töltési idő - Maximális megengedett első töltési idő egy ciklusban, csak feltöltési üzemmódra! 480 perc Gyári beállítás 0 liter 0 perc 1500 liter 480 perc Megjegyzendő, hogy a töltési mennyiség menüben az értékek egymástól függetlenek. zért szükséges lehet előbb egy másik paraméter beállítása, majd a kívánt határértékeken belül hozzáférhetővé válik a tényleges érték. hhez hasonlóan, a beállítási határértékeket korlátozhatják a függések. Például javasolt, hogy az időablak paramétereit először a szünetek, valamint a ciklusok számának és hosszának meghatározása előtt állítsuk be. 6

7 LMO-ILL N+MV SZRLÉSI ÉS KZLÉSI ÚTMUTTÓ_MLLÉKLT lem Idő és dátum - Nyári időszámítás bekapcsolva: kezdő hónap (nyári időszámítás KPSOLV 00 olyan régiók esetében, ahol nincsen váltás a téli és nyári időszámítások között) - Nyári időszámítás kikapcsolva: utolsó hónap (a nyári időszámítás KIKPSOLV = 00 azon régiókban, ahol nincs váltás a nyári és téli időszámítások között) Gyári beállítás Kezelői feladat - Karbantartási szünet: karbantartási időköz nap 365 nap - Nyomásérzékelő minimális értéke 0.0 bar - Nyomásérzékelő maximális értéke 10.0 bar gyéb belső - Gyári beállítások (nem látható). zeket a kezelőszemélyzet nem használhatja Szervizmenü Projekt száma Gyári beállítások; a kezelők nem programozhatják. Szoftververzió gyártó általi, csak olvasható bejegyzés. Start dja meg a kezdés időpontját és napját (visszakereshetőség) a Start gomb megnyomásával. Karbantartás következő karbantartás zárójelben jelzett napja. mikor ezt az időt elérték, a Központi hibariasztás kioldhat, és hibaüzenet jelenhet meg, hogy emlékeztesse a kezelőt. Ha azt nyugtázzák, az hét nap múlva ismét megjelenik, de amennyiben a Maintenance done (Karbantartás elvégezve) gombot megnyomják, akkor jelzi, hogy a karbantartást már elvégezték. z utolsó karbantartás időpontja és napja, valamint a kódszint megjelenik a felső két sorban. Hibalista z időpont és nap megjelölésével a legutóbbi 250 nyugtázott hibát mutatja. Értékstatisztika különböző statisztikai adatok mutatja. eltöltési statisztika z időpont és nap megjelölésével a legutóbbi 200 feltöltési művelet, mely egyúttal rögzíti a feltöltési műveletek időtartamát és a betöltött literek számát (ha impulzusadós vízmérőórát használnak). Átállítás beviteli kód Másik hozzáférési kódra való áttérés.. 7

8 lamco enter SS LMO-ILL N+MV SZRLÉSI ÉS KZLÉSI ÚTMUTTÓ_MLLÉKLT 4 Példák a feltöltésre 4.1 nyomásszabályozott újratöltési folyamat N1.x P MV1 SU MG MV1 N1.x Ivóvízellátás Hőtermelő Helyi szennyvíz 4.2 Szintszabályozott feltöltési folyamat M-K/U L N1.x MV2 N* M-K/U kompresszor MV2 N1.x Ivóvízellátás Hőtermelő Helyi szennyvíz Hosszúságuktól függően, a feltöltési vezetékek adott átmérőértékeit túllépni nem szabad. N15 < 10 méter N20 < 20 méter N25 < 30 méter 8

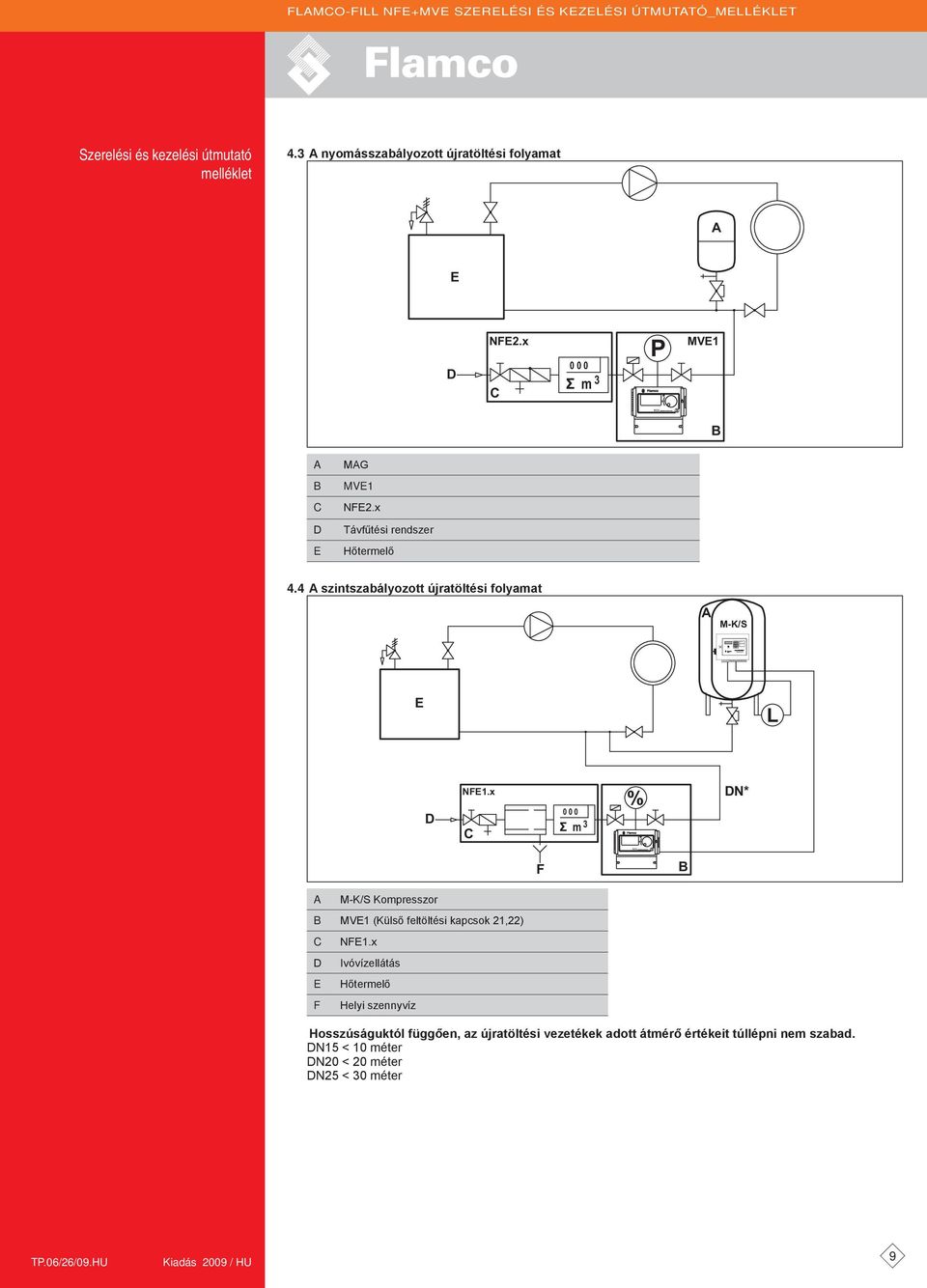

9 SU SU ehler S 0 RT Hinweise ehler ablesen mit Taste RT LMO-ILL N+MV SZRLÉSI ÉS KZLÉSI ÚTMUTTÓ_MLLÉKLT 4.3 nyomásszabályozott újratöltési folyamat N2.x P MV1 MG MV1 N2.x Távfűtési rendszer Hőtermelő 4.4 szintszabályozott újratöltési folyamat M-K/S L N1.x % N* M-K/S Kompresszor MV1 (Külső feltöltési kapcsok 21,22) N1.x Ivóvízellátás Hőtermelő Helyi szennyvíz Hosszúságuktól függően, az újratöltési vezetékek adott átmérő értékeit túllépni nem szabad. N15 < 10 méter N20 < 20 méter N25 < 30 méter 9

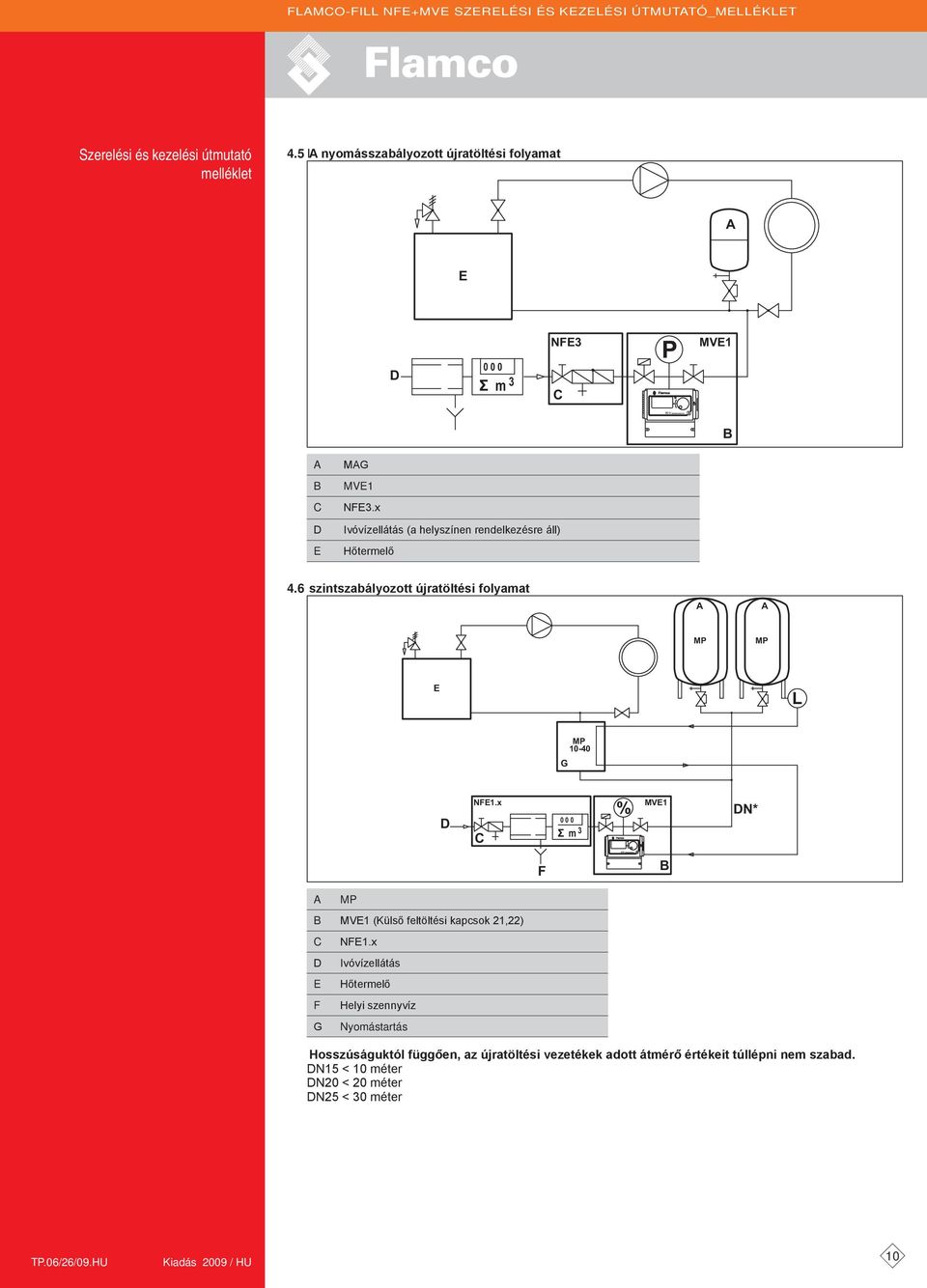

10 SU LMO-ILL N+MV SZRLÉSI ÉS KZLÉSI ÚTMUTTÓ_MLLÉKLT 4.5 I nyomásszabályozott újratöltési folyamat N3 P MV1 SU MG MV1 N3.x Ivóvízellátás (a helyszínen rendelkezésre áll) Hőtermelő 4.6 szintszabályozott újratöltési folyamat MP MP L MP G N1.x % MV1 N* MP MV1 (Külső feltöltési kapcsok 21,22) N1.x Ivóvízellátás Hőtermelő Helyi szennyvíz G Nyomástartás Hosszúságuktól függően, az újratöltési vezetékek adott átmérő értékeit túllépni nem szabad. N15 < 10 méter N20 < 20 méter N25 < 30 méter 10
