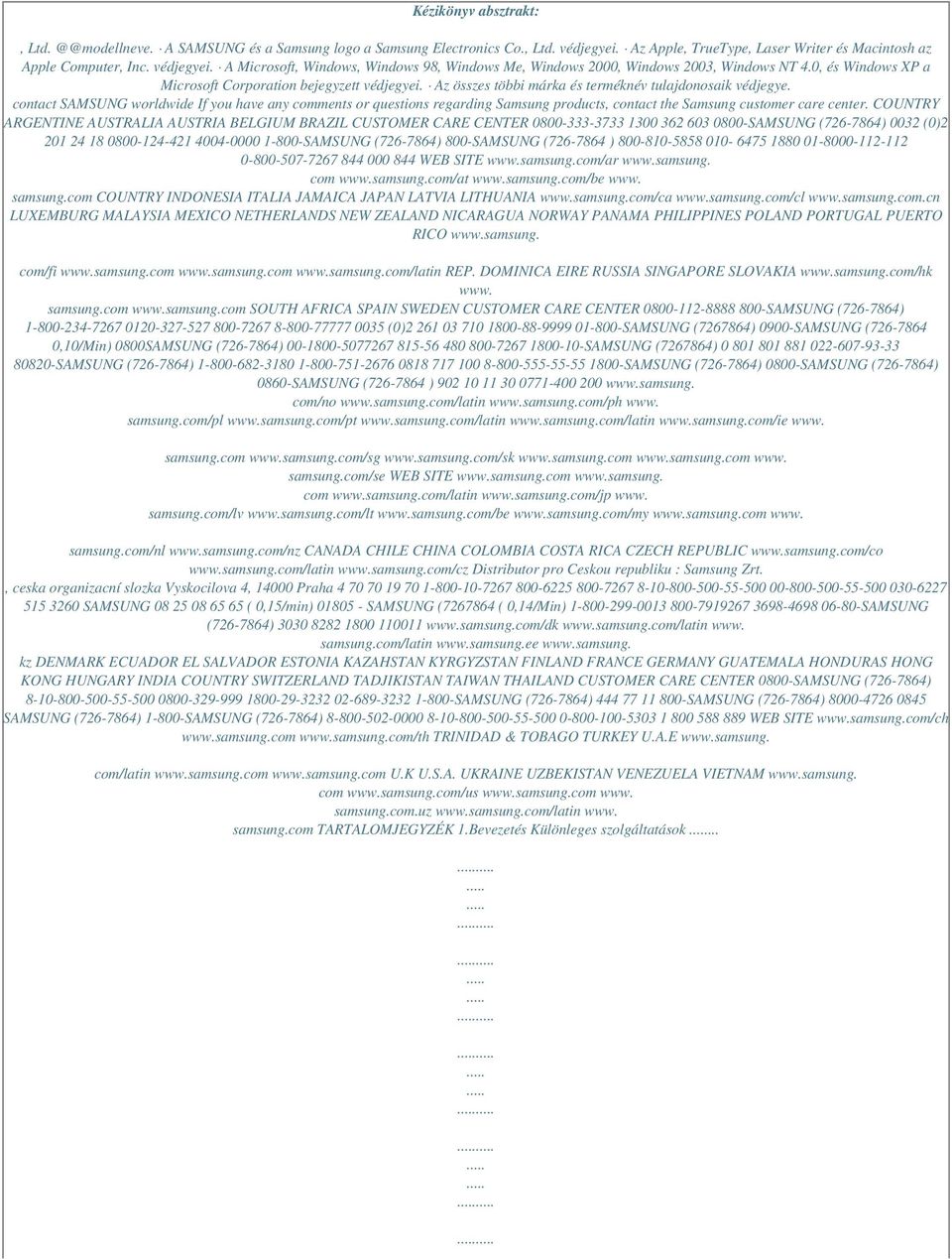

2 Kézikönyv absztrakt:, Ltd. A SAMSUNG és a Samsung logo a Samsung Electronics Co., Ltd. védjegyei. Az Apple, TrueType, Laser Writer és Macintosh az Apple Computer, Inc. védjegyei. A Microsoft, Windows, Windows 98, Windows Me, Windows 2000, Windows 2003, Windows NT 4.0, és Windows XP a Microsoft Corporation bejegyzett védjegyei. Az összes többi márka és terméknév tulajdonosaik védjegye. contact SAMSUNG worldwide If you have any comments or questions regarding Samsung products, contact the Samsung customer care center. COUNTRY ARGENTINE AUSTRALIA AUSTRIA BELGIUM BRAZIL CUSTOMER CARE CENTER SAMSUNG ( ) 0032 (0) SAMSUNG ( ) 800-SAMSUNG ( ) WEB SITE com www. samsung.com COUNTRY INDONESIA ITALIA JAMAICA JAPAN LATVIA LITHUANIA LUXEMBURG MALAYSIA MEXICO NETHERLANDS NEW ZEALAND NICARAGUA NORWAY PANAMA PHILIPPINES POLAND PORTUGAL PUERTO RICO com/fi REP. DOMINICA EIRE RUSSIA SINGAPORE SLOVAKIA www. samsung.com SOUTH AFRICA SPAIN SWEDEN CUSTOMER CARE CENTER SAMSUNG ( ) (0) SAMSUNG ( ) 0900-SAMSUNG ( ,10/Min) 0800SAMSUNG ( ) SAMSUNG ( ) SAMSUNG ( ) SAMSUNG ( ) 0800-SAMSUNG ( ) 0860-SAMSUNG ( ) com/no www. samsung.com/pl www. samsung.com www. samsung.com/se WEB SITE com www. samsung.com/lv www. samsung.com/nl CANADA CHILE CHINA COLOMBIA COSTA RICA CZECH REPUBLIC Distributor pro Ceskou republiku : Samsung Zrt., ceska organizacní slozka Vyskocilova 4, Praha SAMSUNG ( 0,15/min) SAMSUNG ( ( 0,14/Min) SAMSUNG ( ) www. samsung.com/latin kz DENMARK ECUADOR EL SALVADOR ESTONIA KAZAHSTAN KYRGYZSTAN FINLAND FRANCE GERMANY GUATEMALA HONDURAS HONG KONG HUNGARY INDIA COUNTRY SWITZERLAND TADJIKISTAN TAIWAN THAILAND CUSTOMER CARE CENTER 0800-SAMSUNG ( ) SAMSUNG ( ) SAMSUNG ( ) SAMSUNG ( ) SAMSUNG ( ) WEB SITE TRINIDAD & TOBAGO TURKEY U.A.E com/latin U.K U.S.A. UKRAINE UZBEKISTAN VENEZUELA VIETNAM com www. samsung.com.uz www. samsung.com TARTALOMJEGYZÉK 1.Bevezetés Különleges szolgáltatások...

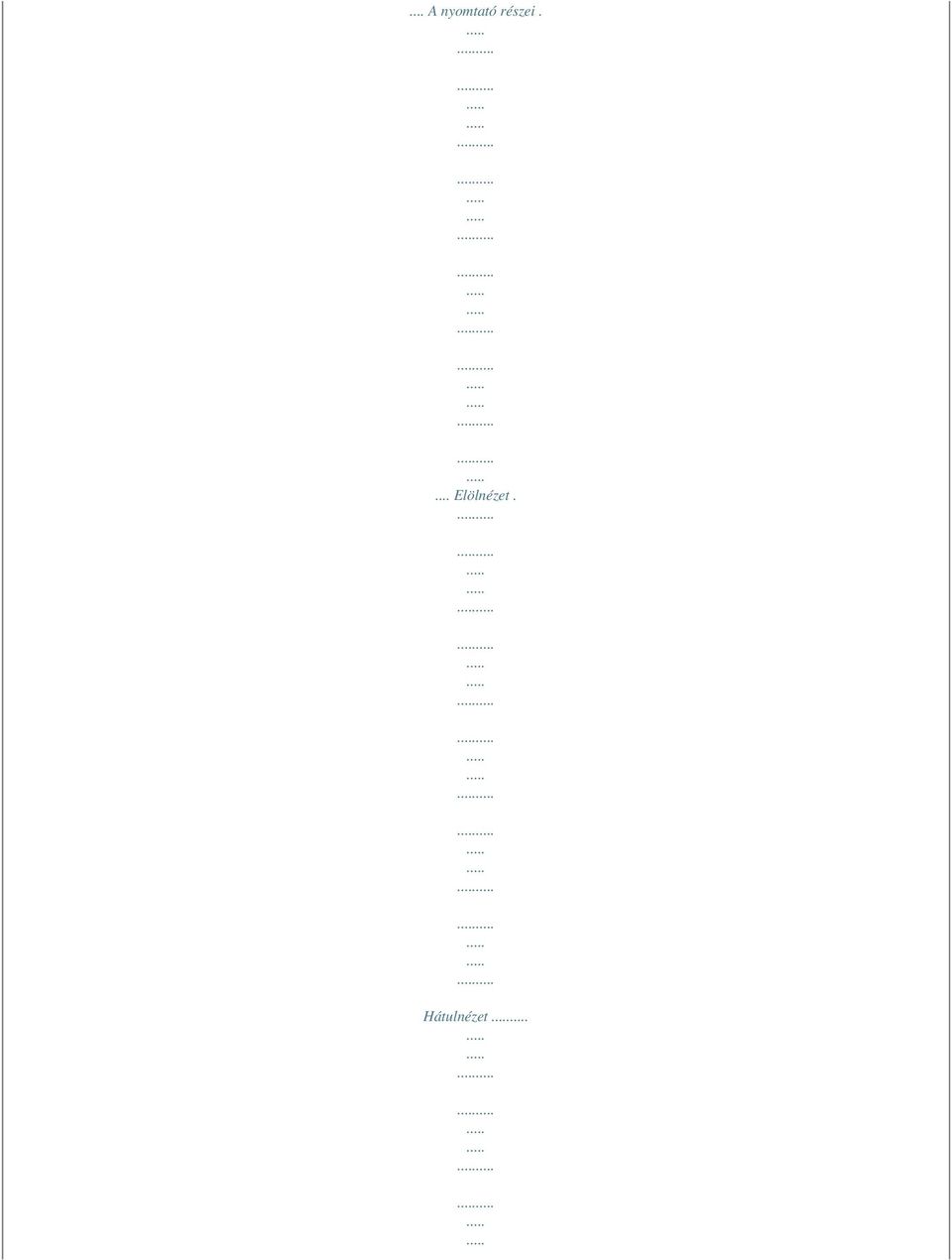

3 ... A nyomtató részei.... Elölnézet. Hátulnézet

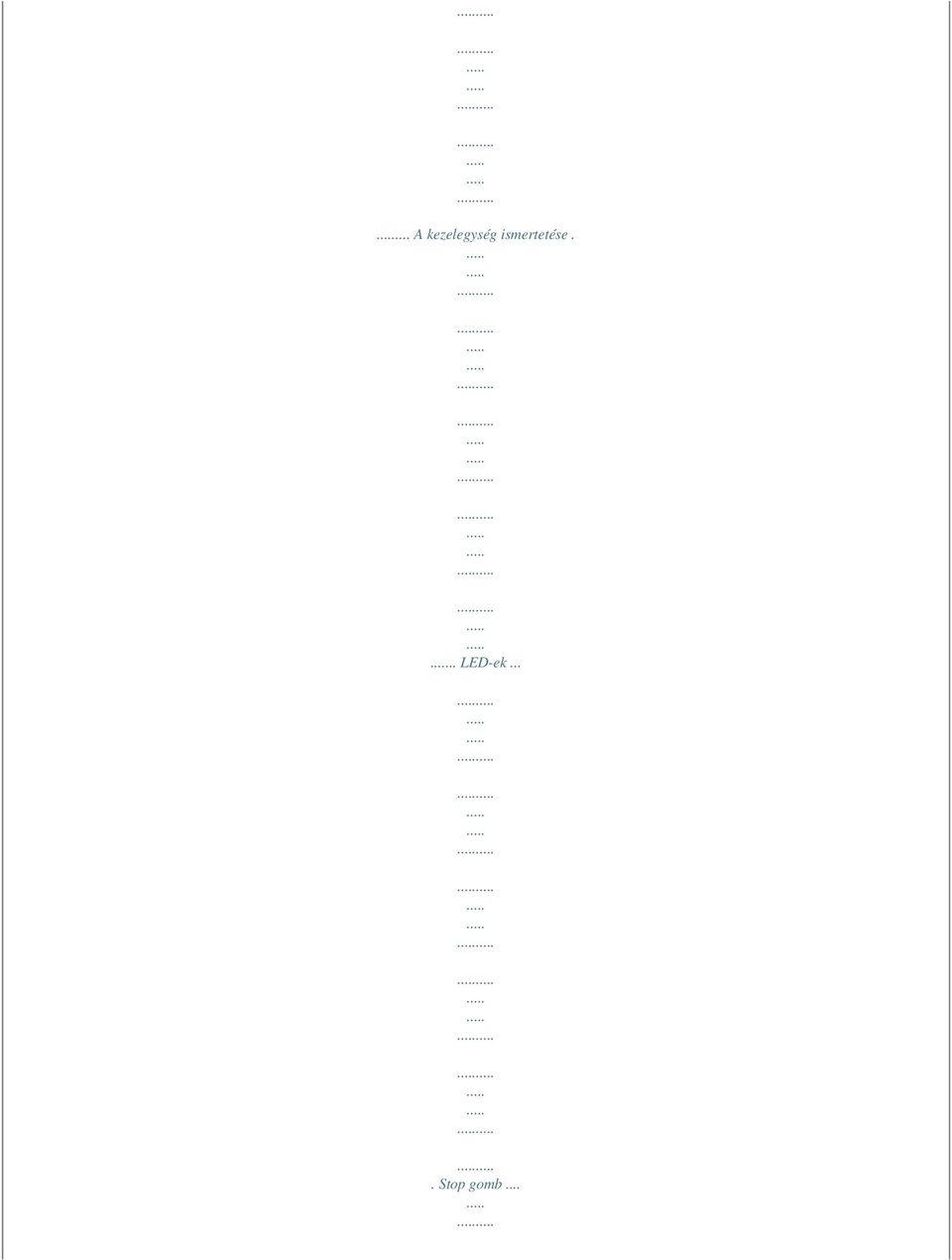

4 ... A kezelegység ismertetése... LED-ek.... Stop gomb...

5 A nyomtató üzembe helyezése Kicsomagolás A festékkazetták behelyezése..

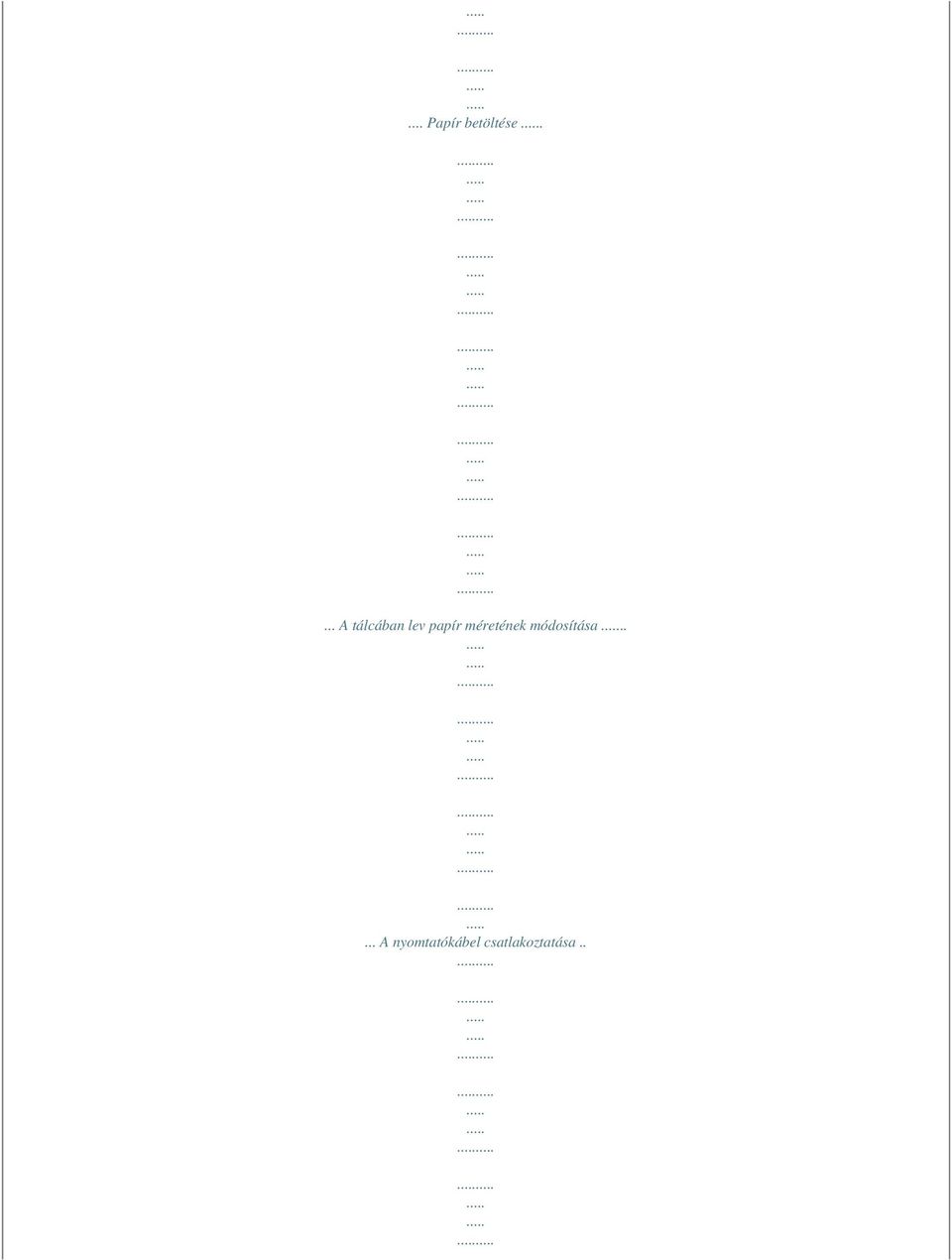

6 ... Papír betöltése.... A tálcában lev papír méretének módosítása..... A nyomtatókábel csatlakoztatása..

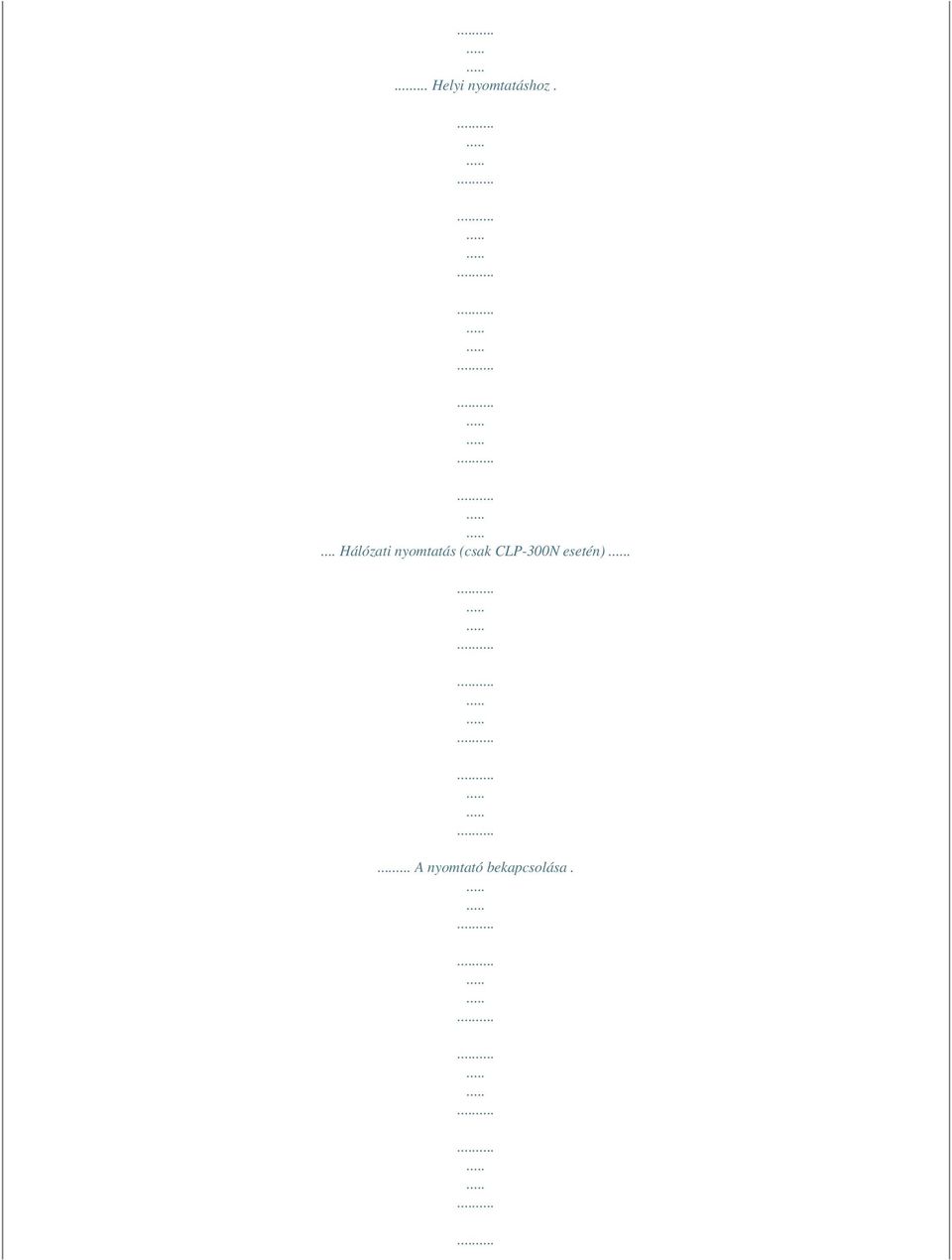

7 ... Helyi nyomtatáshoz.... Hálózati nyomtatás (csak CLP-300N esetén).... A nyomtató bekapcsolása.

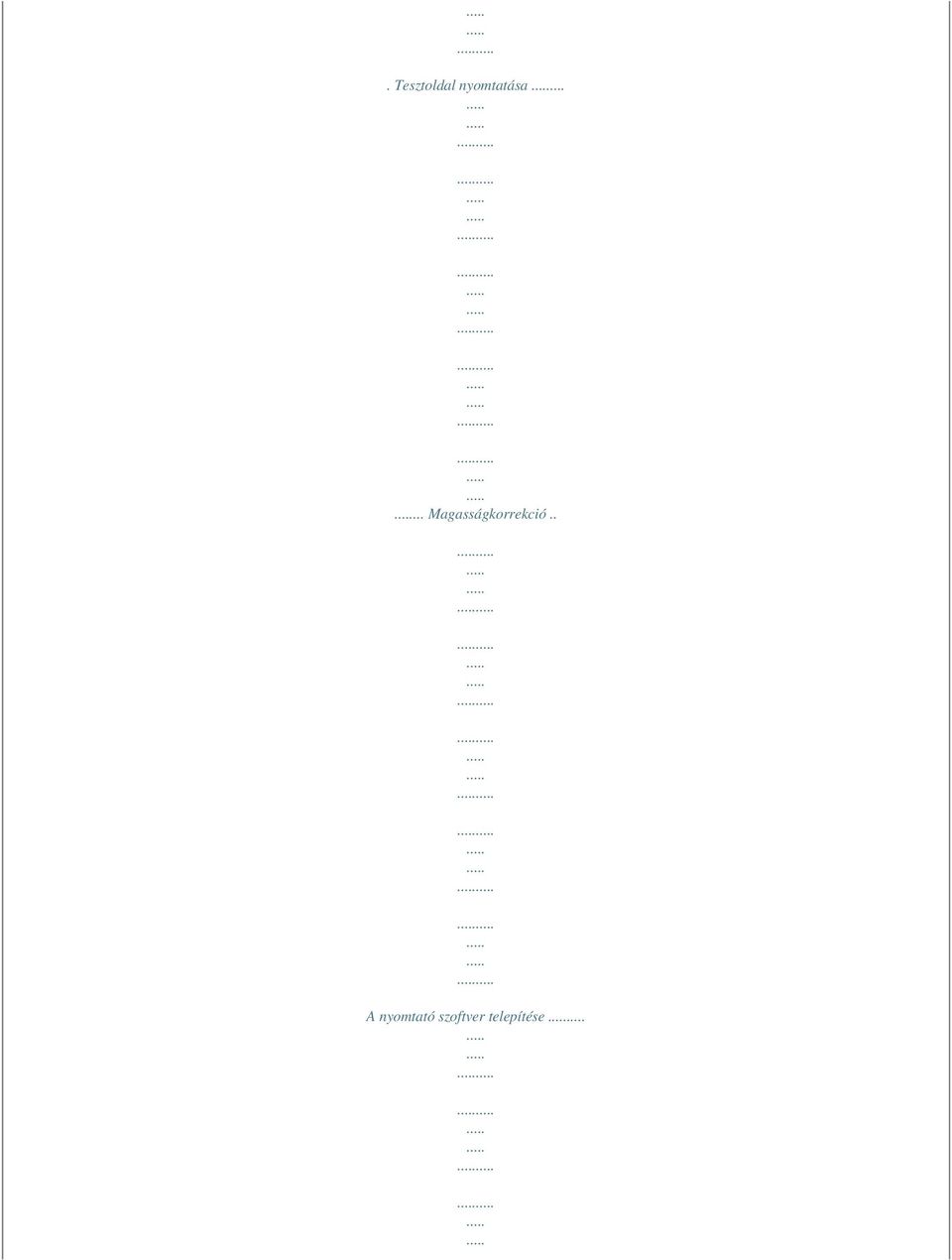

8 . Tesztoldal nyomtatása Magasságkorrekció.. A nyomtató szoftver telepítése

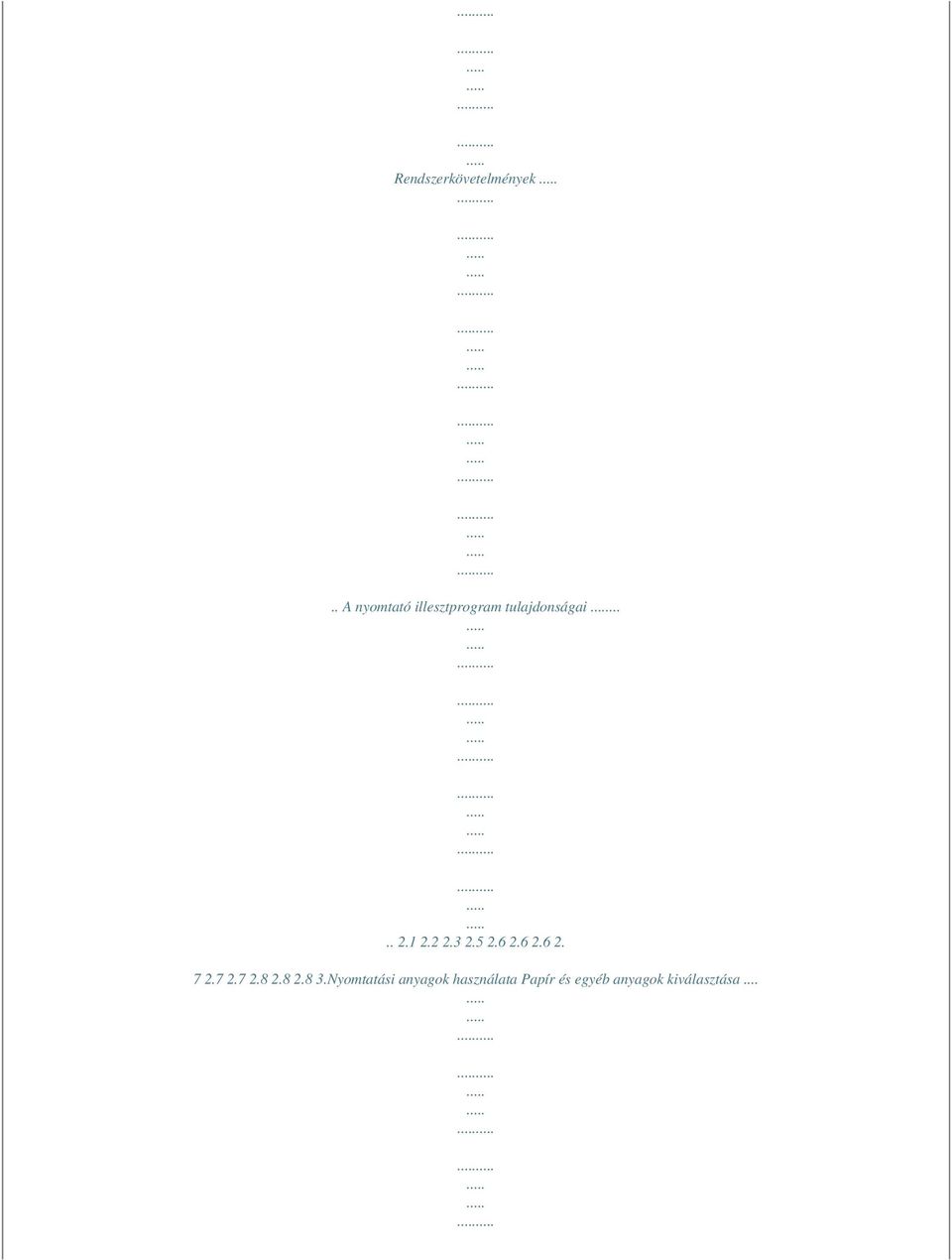

9 Rendszerkövetelmények.. A nyomtató illesztprogram tulajdonságai Nyomtatási anyagok használata Papír és egyéb anyagok kiválasztása...

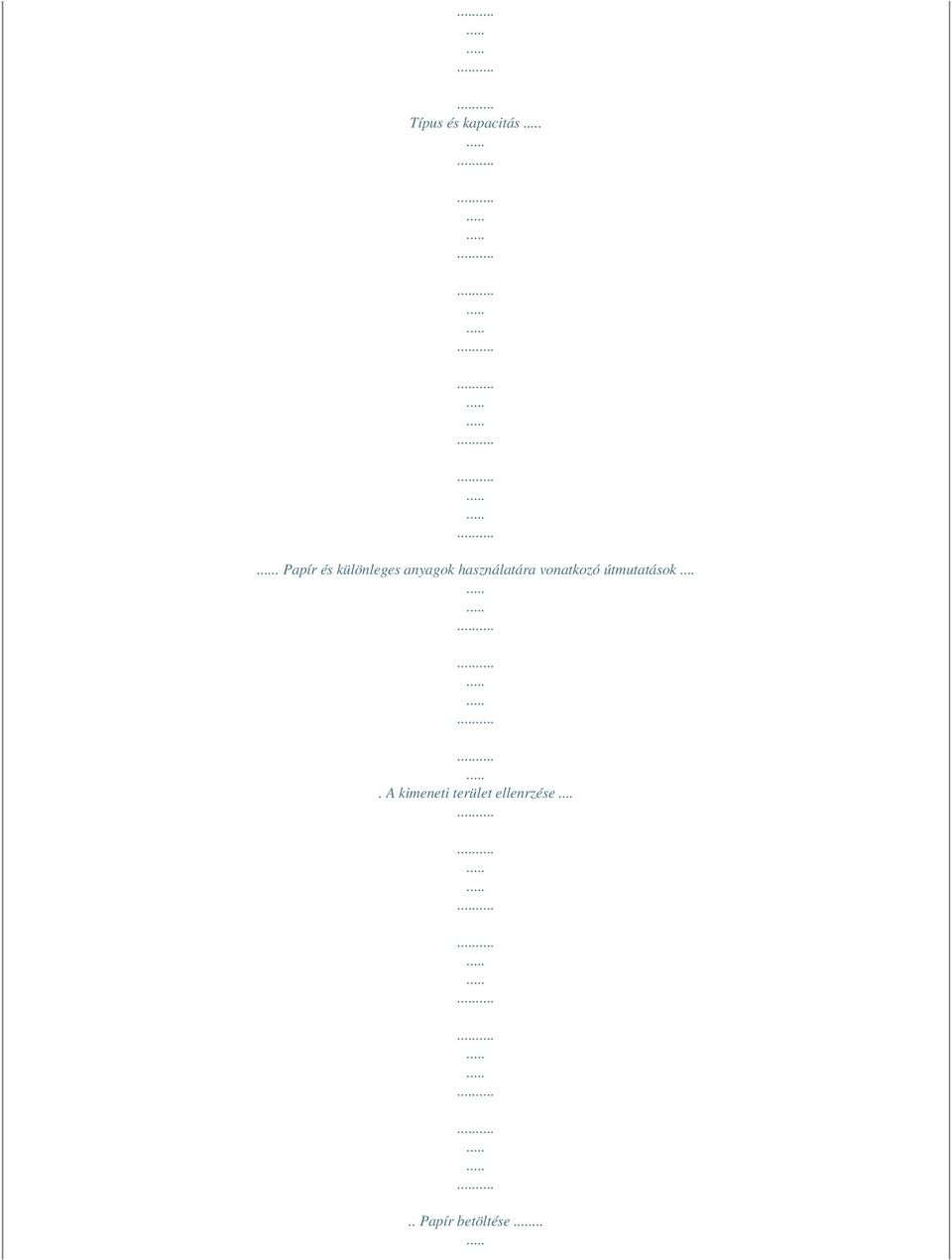

10 Típus és kapacitás. Papír és különleges anyagok használatára vonatkozó útmutatások.... A kimeneti terület ellenrzése..... Papír betöltése...

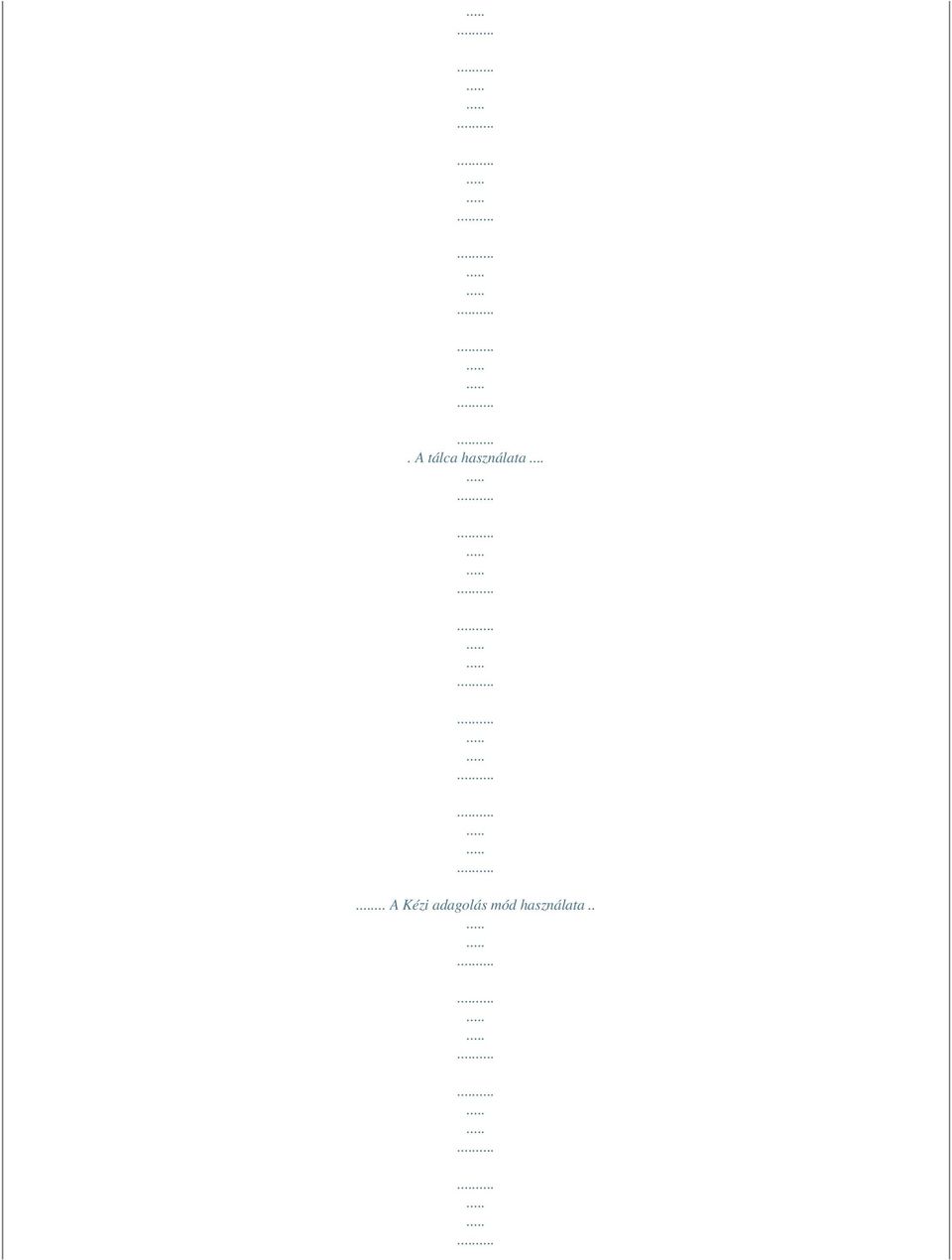

11 . A tálca használata A Kézi adagolás mód használata..

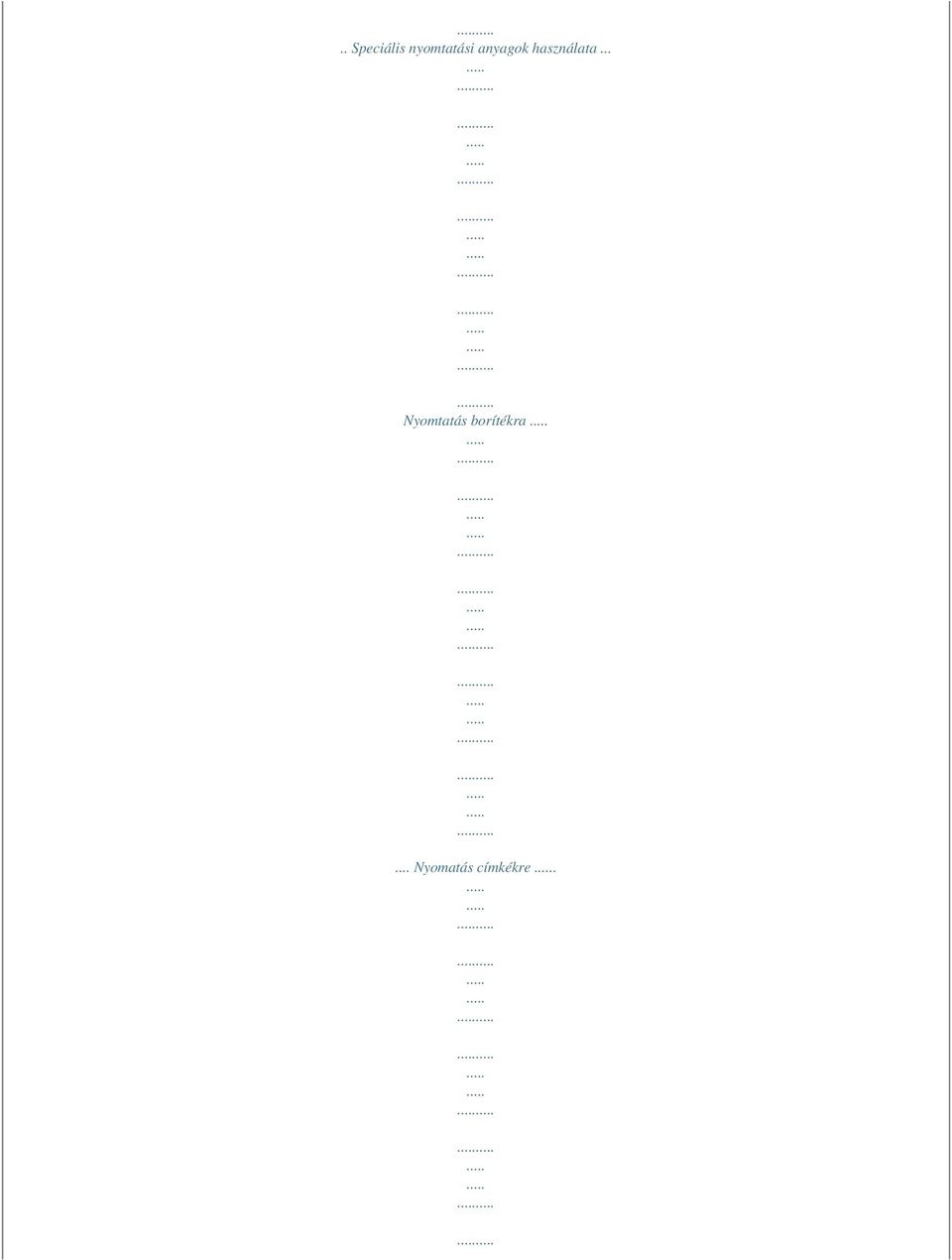

12 .. Speciális nyomtatási anyagok használata... Nyomtatás borítékra... Nyomatás címkékre.

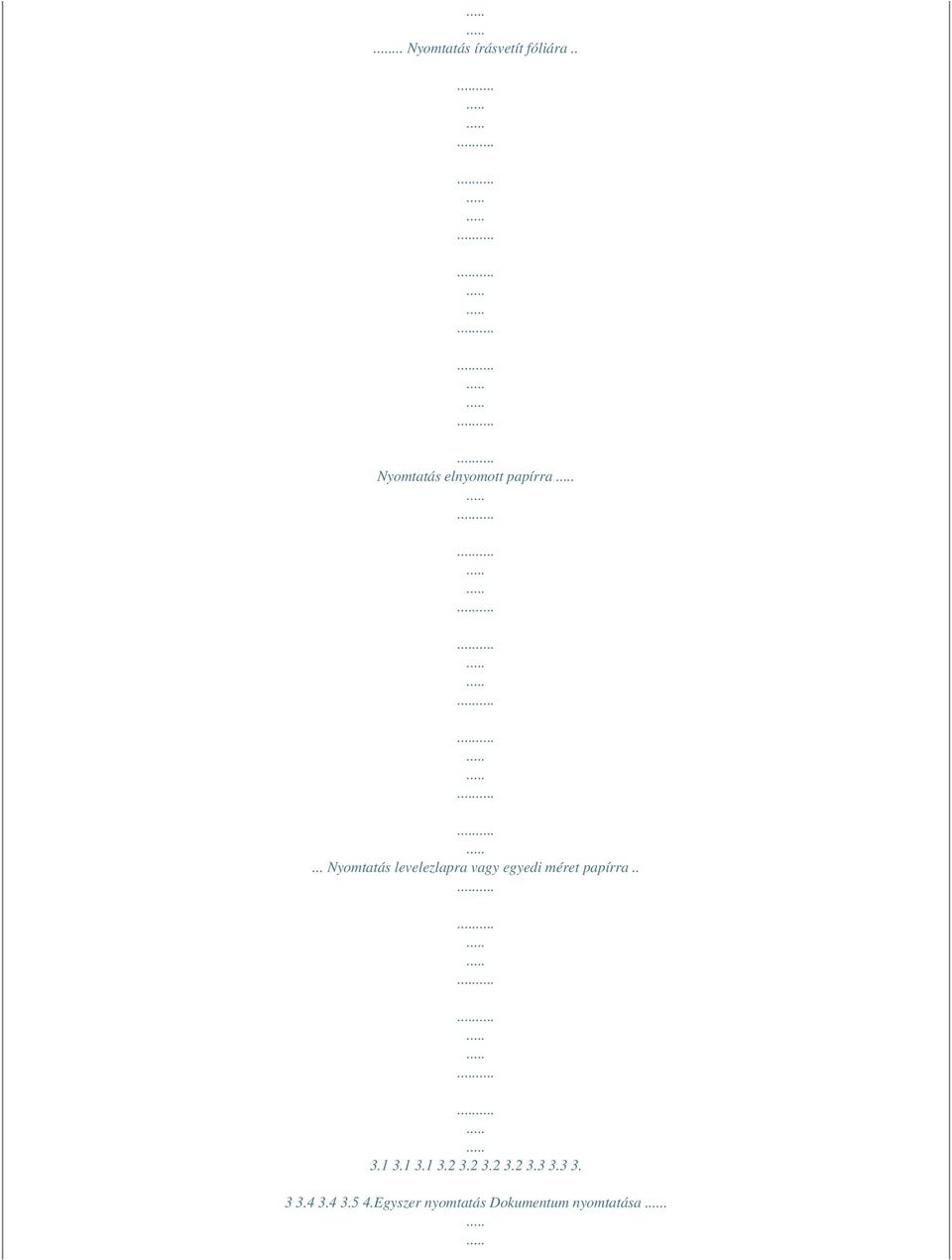

13 ... Nyomtatás írásvetít fóliára.. Nyomtatás elnyomott papírra... Nyomtatás levelezlapra vagy egyedi méret papírra Egyszer nyomtatás Dokumentum nyomtatása.

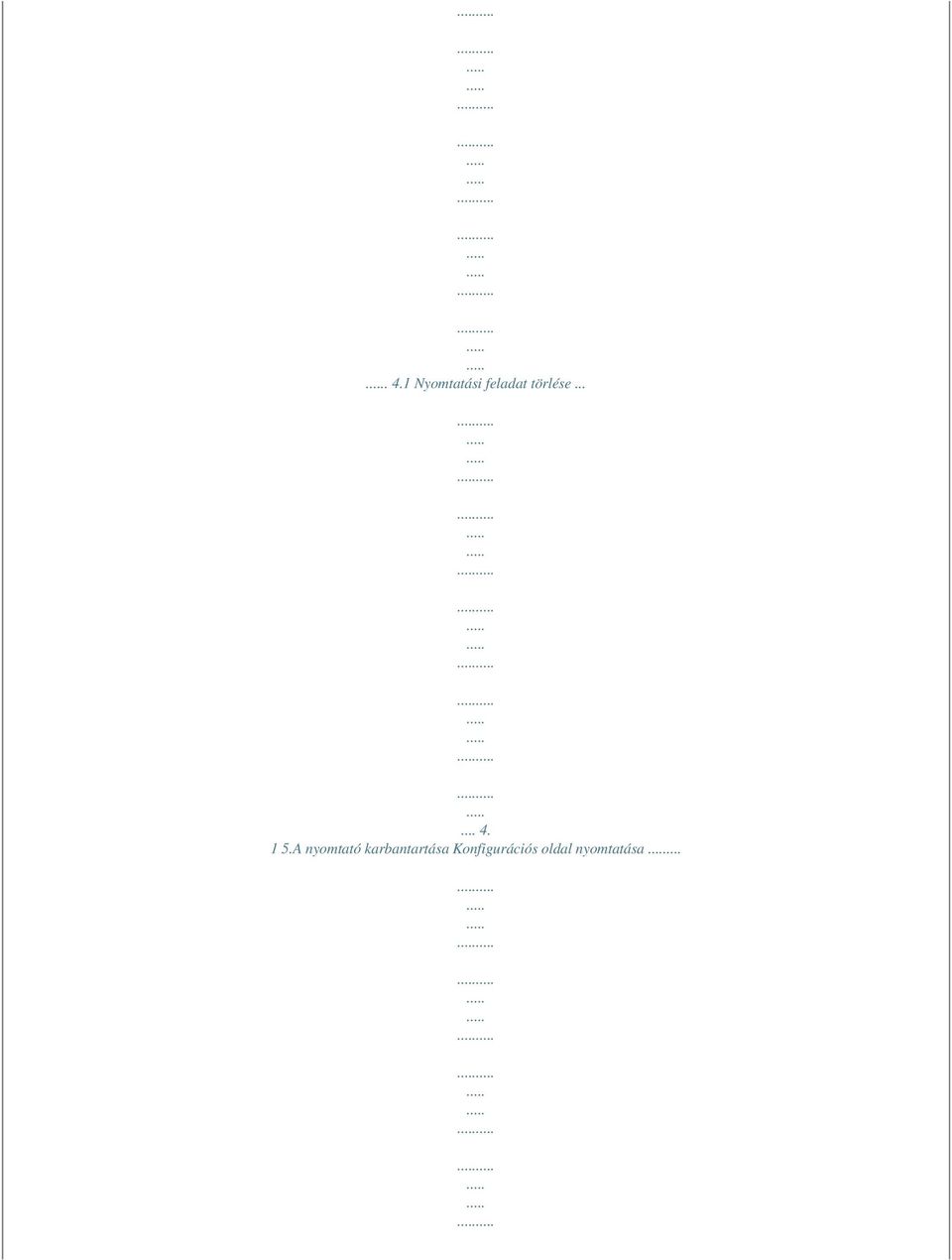

14 . 4.1 Nyomtatási feladat törlése A nyomtató karbantartása Konfigurációs oldal nyomtatása...

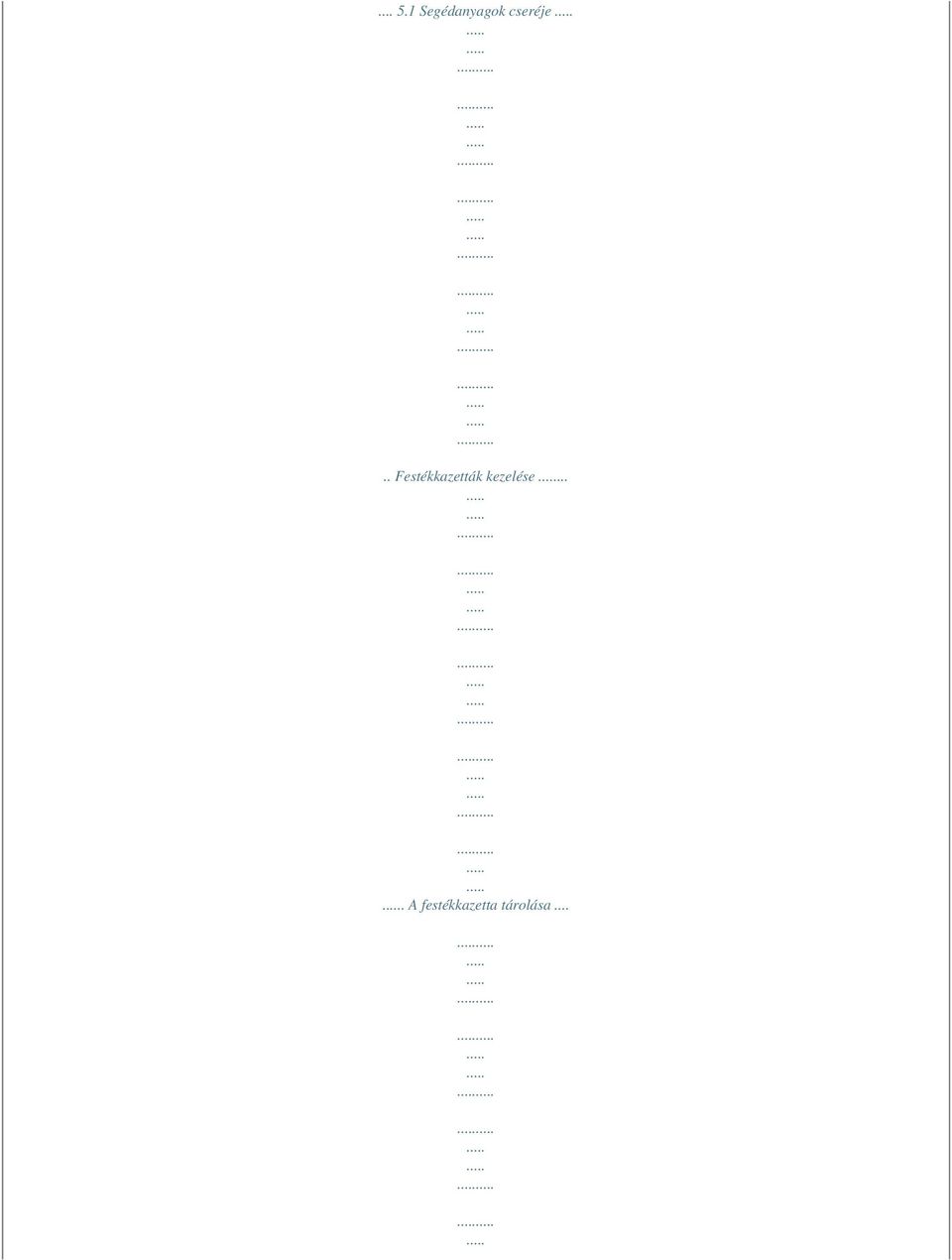

15 Segédanyagok cseréje.. Festékkazetták kezelése.... A festékkazetta tárolása...

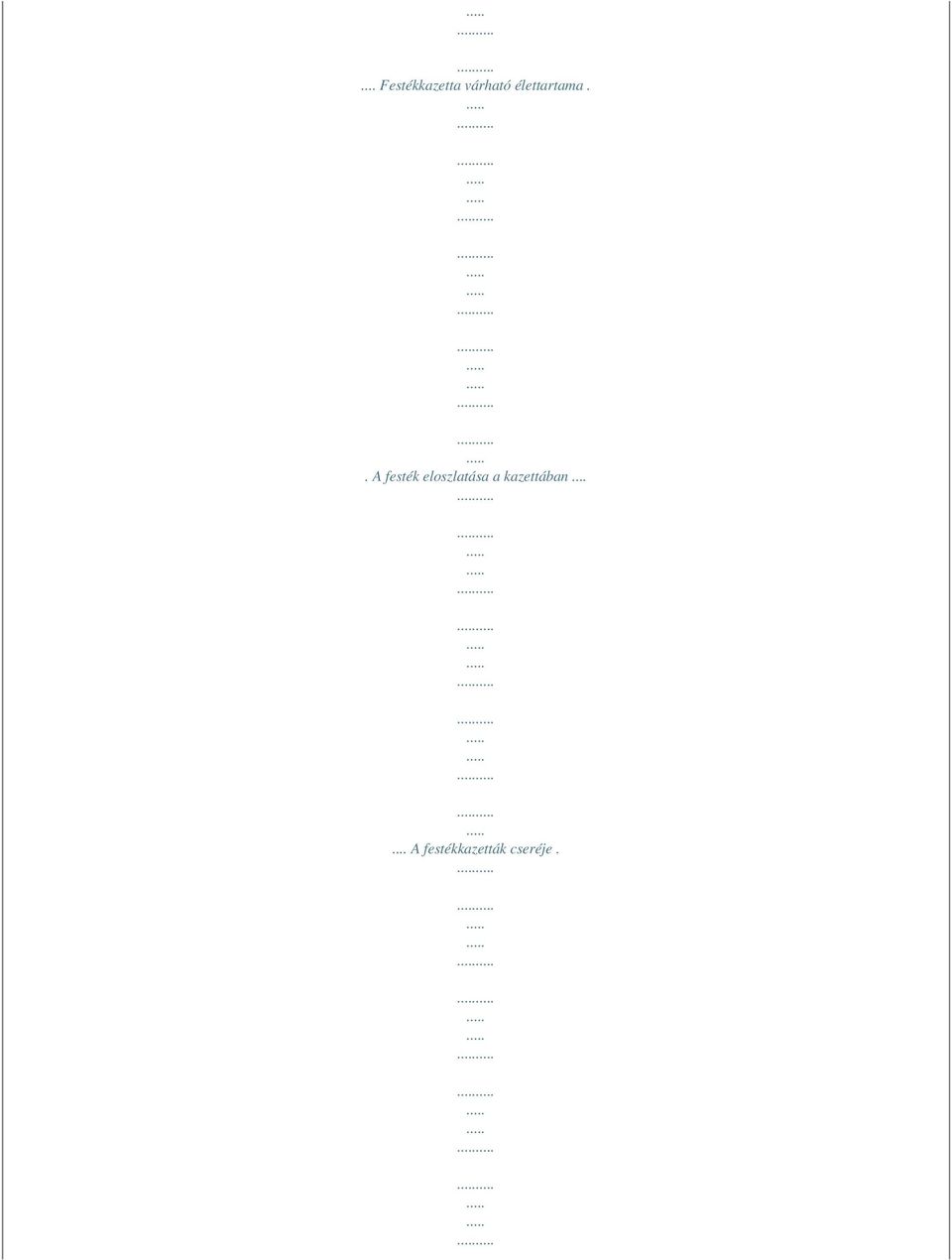

16 ... Festékkazetta várható élettartama.. A festék eloszlatása a kazettában A festékkazetták cseréje.

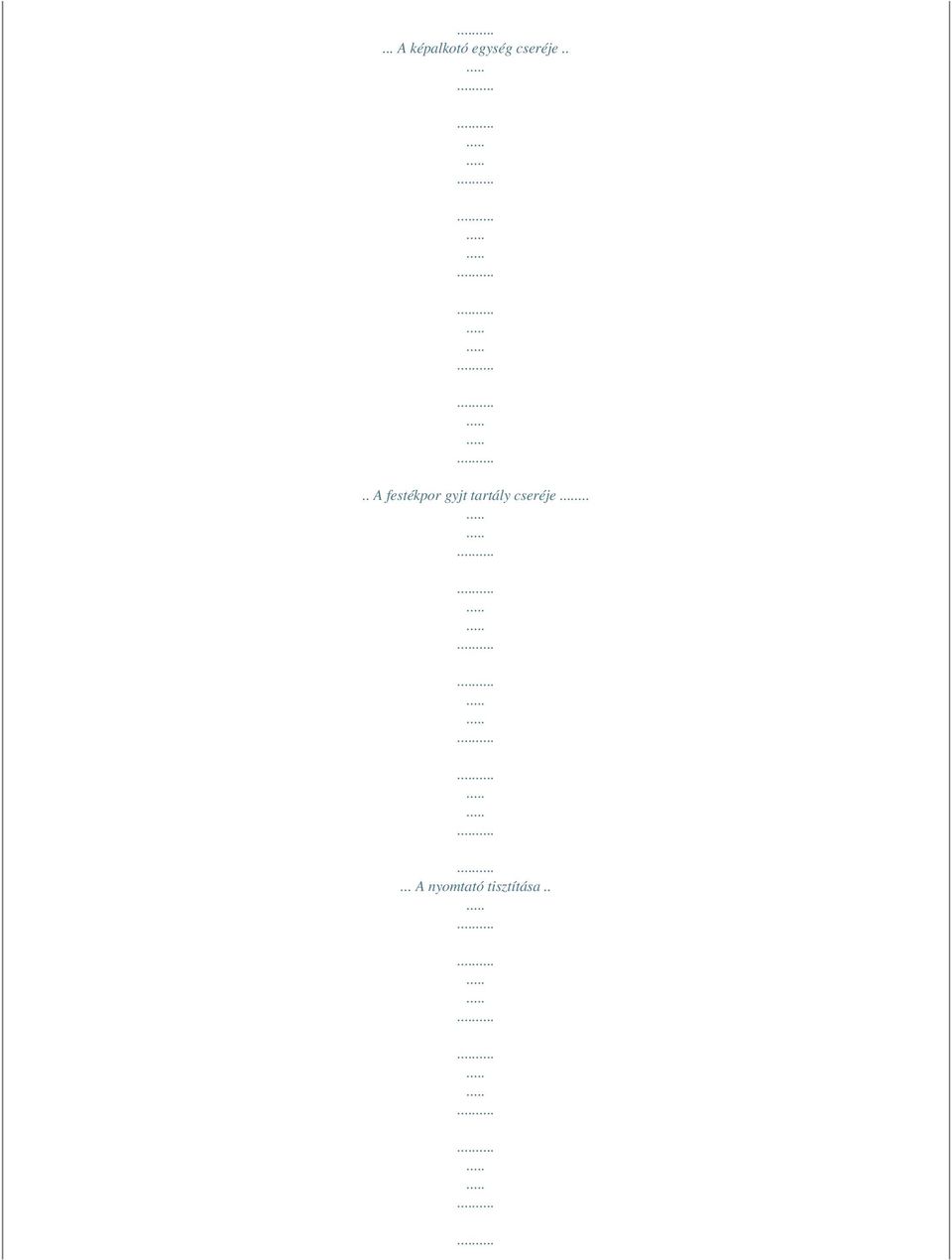

17 ... A képalkotó egység cseréje.... A festékpor gyjt tartály cseréje A nyomtató tisztítása..

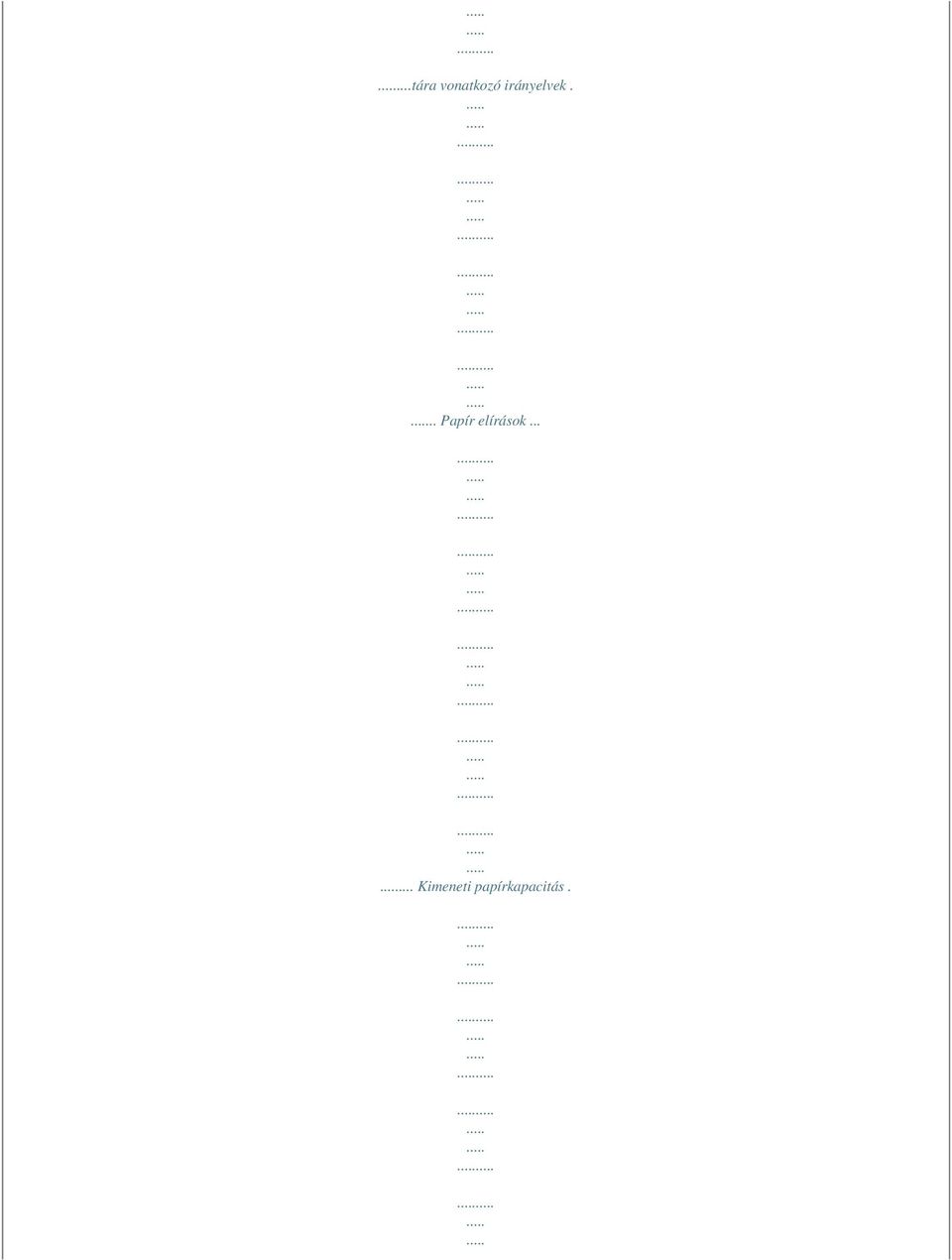

18 ...tára vonatkozó irányelvek... Papír elírások Kimeneti papírkapacitás.

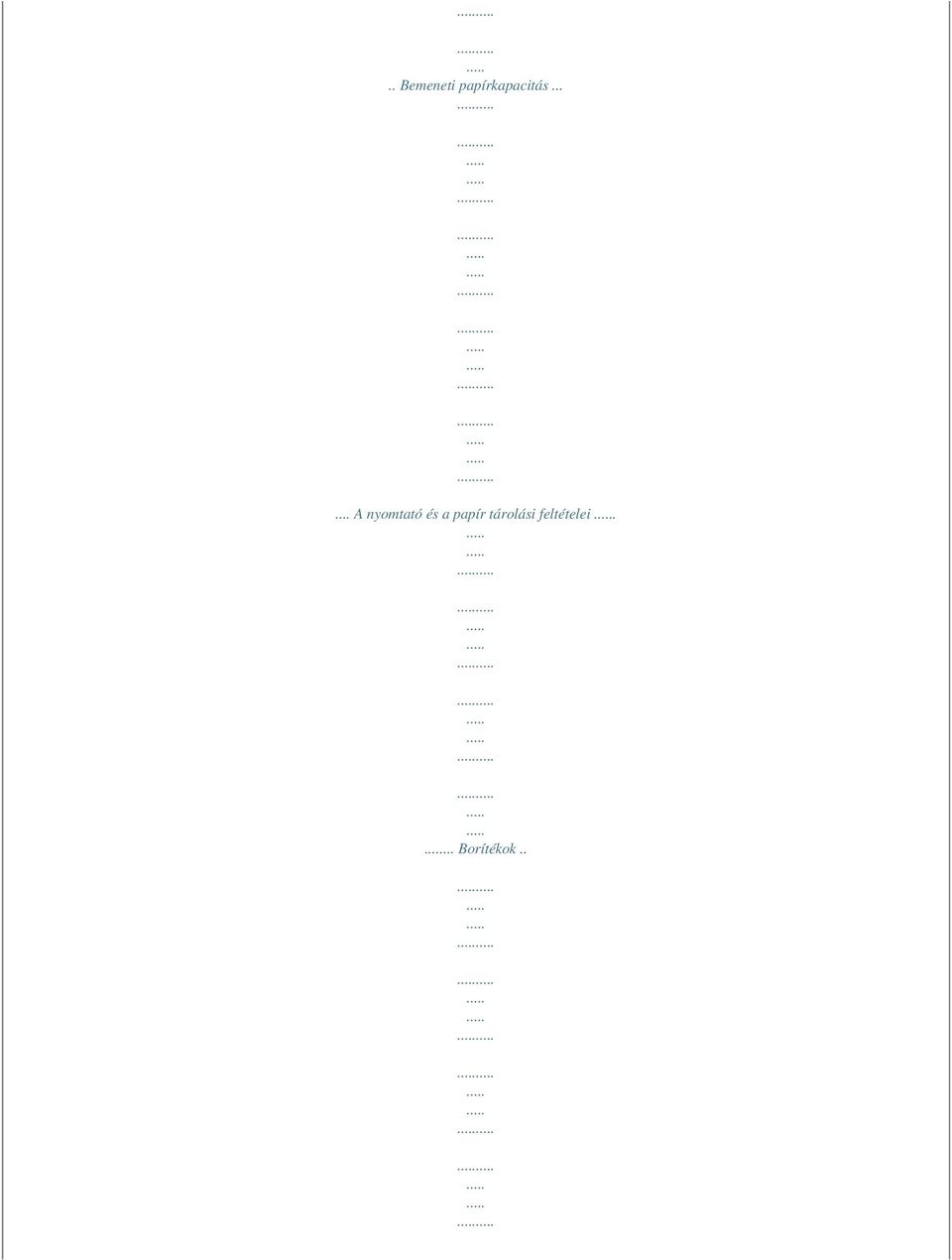

19 .. Bemeneti papírkapacitás A nyomtató és a papír tárolási feltételei.... Borítékok..

20 ... Címkék Fontos óvintézkedések és biztonsági információk A gép használata során mindig követni kell ezeket az alapvet biztonsági intézkedéseket a tz, elektromos áramütés és egyéb sérülések veszélyének csökkentése érdekében: Olvassa el és értelmezze az utasításokat. Elektromos készülékek üzemeltetésekor ésszeren járjon el. Az Ön kézikönyve SAMSUNG CLP-300N

21 Kövesse a készüléken és a hozzá tartozó dokumentációban található figyelmeztetéseket és utasításokat. Ha egy üzemeltetési utasítás ellentmond valamely biztonsági elírásnak, kövesse a biztonsági tájékoztatást. Lehet, hogy félreértette az üzemeltetési utasítást. Amennyiben nem tudja megoldani a problémát, kérjen segítséget a gyártó kereskedelmi- vagy szervíz képviseljétl. Tisztítás eltt húzza ki a készülék hálózati kábelét a fali csatlakozóból. Ne használjon folyékony vagy aeroszolos tisztítószereket. Csak nedves ruhával tisztítsa. Ne helyezze a készüléket instabil kocsira, állványra vagy asztalra. Leeshet és komoly kárt okozhat. Soha ne tegye a készüléket radiátor, fttest, légkondicionáló vagy szellzcs tetejére, közelébe vagy afölé. Ügyeljen arra, hogy ne legyen semmi a hálózati kábelen. A készülék elhelyezésekor figyeljen arra, hogy a kábelekre ne lehessen rálépni. Ne terhelje túl a konnektorokat és a hosszabbítókat. Ez csökkentheti a teljesítményt, és tz vagy elektromos áramütés veszélyét okozhatja. 17 A biztonságos mködtetés érdekében a készülékhez kapott hálózati kábelt használja. Ha 2 méternél hosszabb kábelt használ 110 V feszültség esetén, akkor a kábelnek legalább 16 AWG* vastagságúnak kell lennie. 18 RIZZE MEG EZEKET AZ UTASÍTÁSOKAT! Környezetvédelmi és biztonsági információk Lézerbiztonsági nyilatkozat A jelen nyomtató megfelel az Amerikai Egyesült Államok területén érvényben lev DHHS 21 CFR, 1. fejezet, J alfejezet Class I (1) lézertermékekre vonatkozó követelményeknek, más országokban a nyomtató az IEC 825 szerinti Class I lézerterméknek minsül. A Class I kategóriába tartozó lézertermékek nem minsülnek veszélyesnek. A lézert és a nyomtatót úgy tervezték, hogy normál üzemi körülmények, felhasználói karbantartás vagy elírt szervizmveletek során a mveletet végz személyt ne érje a Class I szintnél magasabb lézersugárzás FIGYELMEZTETÉS Soha ne használja, vagy végezzen javítást a nyomtatón úgy, hogy a védburkolat le van véve a lézer vagy letapogató egységrl. A visszavert láthatatlan fénysugár károsíthatja a szemet. A termék használata során minden esetben be kell tartani az alapvet biztonsági óvintézkedéseket a tz-, baleset-, és áramütés veszélyének csökkentése érdekében: 10 Ügyeljen arra, hogy a háziállatok ne rághassák meg a hálózati kábelt vagy a számítógép csatlakozóvezetékeit. 11 Ne dugjon semmilyen idegen tárgyat a készülékbe a burkolatán vagy dobozán található nyílásokon keresztül. Ezek veszélyes, feszültség alatt lév pontokkal érintkezhetnek, ami tz vagy áramütés veszélyét okozhatja. Ne kerüljön folyadék a készülék házára vagy belsejébe. 12 Az áramütés veszélyénék csökkentése érdekében ne szerelje szét a készüléket. Ha javítani kell, vigye szakképzett szerelhöz. A burkolat felnyitásával vagy eltávolításával magas feszültségnek, vagy egyéb veszélyeknek teszi ki magát. Nem megfelel összeszerelés után a készülék használata áramütést okozhat. 13 Az alábbi esetekben húzza ki a készüléket a konnektorból, és hívjon szakképzett szerelt: Amikor a hálózati kábel, a dugó vagy a csatlakozóvezeték megsérült vagy elkopott. Ha folyadék került a készülékbe. Ha es vagy víz érte a készüléket. Ha a készülék az utasítások betartása mellett nem mködik megfelelen. Ha a készüléket leejtette, vagy a burkolata megsérült. Ha a készülék teljesítménye hirtelen és határozottan megváltozik. 14 Csak az üzemeltetési utasításokban megadott vezérlelemeket állítsa be. A többi vezérlelem nem megfelel beállítása kárt okozhat a készülékben, és jelents munkát igényelhet a gép normál mködésének helyreállítása egy szakképzett szerelnek. 15 Ne használja a készüléket villámlással együttjáró viharos idben. Ilyenkor fennáll a villámcsapás okozta áramütés veszélye. Ha lehet, húzza ki a hálózati kábelt a konnektorból a villámlás idejére. 16 Ha folyamatosan több oldalt nyomtat, a kimeneti tálca felülete felmelegedhet. Ilyenkor legyen óvatos, ne érjen a felülethez, és tartsa távol a gyermekeket is. * AWG: American Wire Guage i Ózonbiztonság Normál üzemi körülmények mellett a berendezés ózont termel. A képzdött ózon nem veszélyezteti a nyomtató használójának egészségét. Az Ön kézikönyve SAMSUNG CLP-300N

22 Ennek ellenére javasolt a nyomtatót jól szellz helyen elhelyezni. Ha további információra van szüksége az ózonkibocsátással kapcsolatban, lépjen kapcsolatba a legközelebbi Samsung márkakereskedvel. VIGYÁZAT: A gyártó által kifejezetten nem engedélyezett módosítások végrehajtása következtében a felhasználó elvesztheti a jogot a berendezés üzemeltetésére. Kanadai rádiófrekvenciás elírások A jelen digitális berendezés nem lépi túl a Kanadai Ipari és Tudományos Testület ICES003,,Digitális Berendezések" szabványában foglalt Class B hatérték, az interferenciaokozó berendezésekre vonatkozó rádiózaj kibocsátást. Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur:,,appareils Numériques", ICES-003 édictée par l'industrie et Sciences Canada. Újrahasznosítás Kérjük a termék csomagolóanyagait környezettudatos módon hasznosítsa újra, vagy dobja ki. Megfelelségi nyilatkozat (európai országok) Engedélyek és jóváhagyások A termék megfelel leadása(elektromos és elektronikus készülékek hulladékkezelése) A terméken vagy a hozzá tartozó dokumentáción szerepl jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad háztartási hulladékkal együtt kidobni. Annak érdekében, hogy megelzhet legyen a szabálytalan hulladékleadás által okozott környezet- és egészségkárosodás, különítse ezt el a többi hulladéktól, és felelsségteljesen gondoskodjon a hulladék leadásáról, a hulladékanyagok fenntartható szint újrafelhasználása céljából. A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektl kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el ez elhasznált terméket a környezetvédelmi szempontból biztonságos hulladékleadás céljából. Az üzleti felhasználók lépjenek kapcsolatba a forgalmazóval, és vizsgálják meg az adásvételi szerzdés feltételeit. A terméket nem szabad leadni kereskedelmi forgalomból származó egyéb hulladékkal együtt. A terméken lev CE jelzi, hogy a Samsung Electronics Co., Ltd. Megfelelségi Nyilatkozata megfelel az Európai Unió hatályos 93/68/ EEC Direktíváinak, az alábbi dátumok szerint: január 1.: Európai Tanács 73/23/EEC irányelv, A tagállamok alacsony feszültség berendezéseivel kapcsolatos jogszabályok harmonizációjáról január 1.: Európai Tanács 89/336/EEC (92/31/EEC) irányelv, a tagállamok elektromágneses kompatibilitásával kapcsolatos jogszabályok harmonizációjáról március 9.: Európai Tanács 1999/5/EC irányelv a rádió-berendezésekrl és telekommunikációs végberendezésekrl, valamint azok megfelelségének kölcsönös elismerésérl. A vonatkozó irányelveket és a hivatkozott szabványokat tartalmazó teljes megfelelségi nyilatkozat a Samsung Electronics Co., Ltd. képviseljétl szerezhet be. Rádiófrekvenciás kibocsátás FCC elírások A jelen berendezés megfelel az FCC elírások 15. fejezetében szerepl Class B osztályú digitális eszközökre vonatkozó határértékeknek. Ezen határértékek célja a megfelel védelem biztosítása a lakossági felhasználásból ered káros interferencia ellen. A berendezés rádiófrekvenciás energiát állít el, használ és sugároz, ami ha a készüléket nem az utasításoknak megfelelen használják, zavarhatja a rádiókommunikációt. Nem garantálható, hogy az interferencia az adott alkalmazás során nem jön létre. Ha a jelen berendezés zavarja a rádió- vagy televízióadások vételét, és ezt a berendezés ki- és bekapcsolásával meg lehet állapítani, a felhasználói az alábbi intézkedésekkel küszöbölheti ki a zavarást: A vevantenna áthelyezése vagy más irányba fordítása. A készülék és a TV illetve rádiókészülék közti távolság növelése. Csatlakoztassa a berendezést a TV illetve rádiókészülék hálózati aljzatától elválasztott áramkör aljzatára. Kérjen tanácsot a márkakereskedtl, vagy tapasztalt rádió/tv mszerésztl. ii Declaration of Conformity For the following product: Color Laser Printer model " CLP-300N "," CLP-300 ", "Phaser6110" Manufactured at: of Samsung Electronics Co., Ltd. #259, Gongdan- Dong, Gumi-City, Gyeongsangbuk-Do, Korea of Samsung Electronics (Shandong) Digital Printing Co., Ltd , Samsung Road, Weihai Hi- Tech. IDZ, Shandong Province, P.R.China of Weihai Shin Heung Digital Electronics Co., Ltd. 98, Samsung Road, Weihai Hi-Tech. IDZ, Shandong Province, P.R.China. (Factory name, address) We hereby declare, that the product above is in compliance with the essential requirements of the Low Voltage Directive (2006/95/EC) and EMC Directive (2004/108/EC) by application of: EN :2001+A11:2004 EN 55022: A1: A2:2003 EN 55024: A1: A2:2003 EN : A2 : 2005 EN : A1:2001 The Technical documentation is kept at the below Manufacturer's address. Az Ön kézikönyve SAMSUNG CLP-300N

23 Manufacturer Samsung Electronics Co., Ltd. #259, Gongdan-Dong, Gumi-City Gyungbuk, Korea November 20, 2007 Representative in the EU: Samsung Electronics Euro QA Lab. Blackbushe Business Park Saxony Way, Yateley, Hampshire GU46 6GG, UK November 20, 2007 (Place and date of issue) Whan-Soon Yim / S. Manager Yong Sang Park / S. Manager iii 1 Bevezetés 1 2 Takarítson meg idt és pénzt A takarékos lapfelhasználás érdekében egy papírlapra több oldalt is nyomtathat. Kézi adagolással a papír mindkét oldalára nyomtathat (Kézi kétoldalas nyomtatás) Windows és Macintosh alatt. A nyomtatás részleteit illeten lásd: Szoftverszakasz. Használhat nyomtatványokat és fejléces papírokat is. A nyomtatás részleteit illeten lásd: Szoftverszakasz. A nyomtató a fogyasztása csökkentésével automatikusan energiatakarékos üzemmódra áll, amikor nem nyomtat. Gratulálunk a nyomtató megvásárlásához! A fejezet tartalma: Különleges szolgáltatások A nyomtató részei A kezelegység ismertetése 3 4 Különleges szolgáltatások A nyomtató számos, a nyomtatási minséget javító különleges szolgáltatással rendelkezik. Ezek az alábbiak: Nyomtatás különböz szoftverkörnyezetekben A nyomtató Windows 98/ME/NT 4.0/2000/2003/XP operációs rendszerek alatt használható. A Windows NT 4.0-et csak a CLP-300N támogatja. A nyomtató kompatibilis a Macintosh és különböz Linux operációs rendszerekkel. A nyomtató USB csatlakozóval van ellátva. A CLP-300N beépített 10/100 Base TX hálózati kártyával rendelkezik. A CLP-300 nem támogat hálózati kártyát. Kitn minség és gyors színes nyomtatás A cián, a magenta, a sárga és a fekete színek használatával a teljes színtartomány megjeleníthet. Akár 2400x600 dpi (tényleges) felbontásban is nyomtathat. A nyomtatás részleteit illeten lásd: Szoftverszakasz. A nyomtató fekete-fehér üzemmódban 16 oldal/perc, színes üzemmódban pedig 4 oldal/perc sebességgel képes kinyomtatni A4-es méret lapokat. Többféle adathordozó egyszer használata A Standard 150-lapos tálca az A4/letter méret papír és olyan speciális anyagok használatát támogatja, mint a fejléces papír, boríték, címke, egyedi méret papír, képeslap, írásvetít fólia és kemény papír. Professzionális dokumentumok készítése 8 9 Vízjelek nyomtatása. Egyedi külst adhat dokumentumainak vízjelek, mint pl.:,,bizalmas" használatával. A nyomtatás részleteit illeten lásd: Szoftverszakasz. Poszter nyomtatása. A dokumentumon lev szöveget és képeket a rendszer kinagyítja, majd több papírlapra nyomtatja ki, így a lapok összeragasztásával egy posztert kap. A nyomtatás részleteit illeten lásd: Szoftverszakasz. Füzet nyomtatás. Ez a szolgáltatás teszi lehetvé a dokumentumok füzetként történ kinyomtatását. Kinyomtatás után mindössze össze kell hajtani, és tzni az oldalakat. A nyomtatás részleteit illeten lásd: Szoftverszakasz. 1.1 Bevezetés Hátulnézet A nyomtató részei A nyomtató fbb részei. A Felhasználói Útmutatóban látható ábrák mind a CLP-300N-re vonatkoznak, ezért néhány alkatrész az Ön nyomtatójánál eltér lehet. Hátlap (A papírelakadás megszüntetése érdekében kell felnyitni.) Elölnézet Kimeneti tálca (Nyomtatási képpel lefelé) Fels fedél Laptartó (A papírelakadás megszüntetése érdekében kell fenyitni. ) Ellap (A festékkazetták és a leképez egység eléréséhez kell felnyitni.) Tápkapcsoló Hálózati port* USB port Hálózati csatlakozó aljzat Festékkazetták Tálca (150-lapos papíradagoló) * Csak a CLP-300N rendelkezik hálózati porttal. Kezelegység (Lásd 1.3.) Fogantyú (A nyomtató emeléséhez.) MEGJEGYZÉS: A kimeneti tálca felülete felmelegedhet, ha egyszerre sok oldalt nyomtat. Ne érintse meg a forró felületet, és ne engedjen a közelébe gyermekeket. 1.2 Bevezetés A kezelegység ismertetése Status LED pirosan világít Festk LED-ek Festék LED-ek minden LED pirosan világít minden LED folyamatosa n vörösen villog Leírás Az összes festékkazetta majdnem teljesen kiürült. Nem tud nyomtatni. Az adott festékkazetta rossz. A nyomtató bemelegszik. Stop Status zölden világít MEGJEGYZÉS: Minden nyomtatási hiba megjelenik a Smart Panel programablakban. Stop gomb LED-ek Status LED zölden világít lassan, zölden villog gyorsan, zölden villog pirosan világít Festék LED-ek egyik LED sem világít egyik LED sem világít Leírás A nyomtató nyomtatásra kész. Konfigurációs lapok nyomtatása Funkció Tesztoldal nyomtatása Leírás Készenléti üzemmódban nyomja meg ezt a gombot, és tartsa lenyomva kb. 2 másodpercig, amíg a Status LED gyorsan villogni kezd, majd engedje fel. Készenléti üzemmódban nyomja meg ezt a gombot, és tartsa lenyomva kb. Az Ön kézikönyve SAMSUNG CLP-300N

24 5 másodpercig, amíg a Status LED gyorsan villogni kezd, majd engedje fel. Nyomtatáskor ezt a gombot kell megnyomni. A piros LED villog, miközben a nyomtatási feladat törldik a nyomtatóról és a számítógéprl egyaránt, majd a nyomtató visszatér készenléti üzemmódba. A nyomtatási feladat nagyságától függen, ez eltarthat egy ideig. A nyomtató adatot kap a számítógéptl. Nyomtatási feladat törlése egyik LED sem világít A nyomtató nyomtat. egyik LED sem világít A nyomtató hibát észlel, például elakadt egy lap, nyitva van a fedél, kifogyott a papír, nincs behelyezve a festékpor gyjt tartály, vagy a festékpor gyjt tartály megtelt. A nyomtató olyan hibát észlel, ami szervizelést kíván, például LSU hiba, nyomtató egység hiba, vagy ITB hiba. Hívja az értékesítt vagy a szervizt. Az összes festékkazetta közel van élettartama végéhez. zölden világít minden LED pirosan villog minden LED pirosan világít pirosan villog Az összes festékkazetta majdnem üres. Nyomtathat, de a minség nem lesz megbízható Bevezetés 2 A nyomtató üzembe helyezése Ez a fejezet lépésenkénti utasításokat tartalmaz a nyomtató beállításához. A fejezet tartalma: Kicsomagolás A festékkazetták behelyezése Papír betöltése A nyomtatókábel csatlakoztatása A nyomtató bekapcsolása Tesztoldal nyomtatása Magasságkorrekció A nyomtató szoftver telepítése FIGYELMEZTETÉS: Mivel a nyomtató súlya 13,6 kg, beleértve a festékkazettákat és a tálcát is, használat közben elmozdulhat; például a tálca kinyitásakor/bezárásakor vagy a festékkazetta behelyezésekor/ eltávolításakor. Ügyeljen arra, hogy ne mozdítsa el a nyomtatót. 2 Távolítsa el a tálca elején található csomagolási rögzítszalagot és húzza ki a tálcát. Távolítsa el a csomagolási rögzítszalagot és papír kitöltanyagot a tálcából. Kicsomagolás 1 Távolítsa el a nyomtatót és az összes tartozékot a dobozból. Gyzdjön meg arról, hogy a nyomtatóhoz mellékelték az alábbi tartozékokat: 3 A nyomtató helyének kiválasztása: Hagyjon elég helyet a tálca és a fedelek kinyitásához, és biztosítsa a nyomtató megfelel szellzését. A megfelel környezet: - Szilárd, sík felület - Távol a légkondícionáló berendezés, htberendezés vagy szellzberendezés közvetlen légáramlatától - Szélsséges vagy ingadozó hmérsékleti, napfény és páratartalom viszonyoktól mentes - Tiszta, száraz és pormentes Festékkazetták Hálózati kábel Nyomtató illesztprogram CD Telepítési kisokos MEGJEGYZÉSEK: Ha bármelyik elem hiányzik vagy sérült, azonnal értesítse a márkakereskedt. A csomagolás tartalma országonként eltér lehet. A nyomtató illesztprogram CD tartalma: nyomtató illesztprogram, Felhasználói kézikönyv, Adobe Acrobat Reader program. A tápkábel országonként a helyi elírásoktól függen eltér kivitel lehet. A tápkábelt földelt aljzathoz kell csatlakoztatni. FIGYELMEZTETÉS: A nyomtatót sík felületre kell helyezni. Ellenkez esetben nyomtatási problémák lépnek fel. A nyomtatót ne döntse el vagy fordítsa fejjel lefelé, mert a festékpor kiömölhet a nyomtató belsejében, ami a nyomtató meghibásodását vagy a nyomtatási minség romlását okozhatja. 2.1 A nyomtató üzembe helyezése 4 A festékkazetták behelyezése 1 Nyissa fel az elüls fedlapot. A festékanyag egyenletes elosztásához óvatosan, egyik oldalról a másikra billentve mozgassa meg a festékkazettát. 5 Vegye le a festékkazetta védfedelét. 2 Húzza ki és távolítsa el a képalkotó egységet vég papírt. MEGJEGYZÉS: Ha a festékpor a ruházatra kerül, száraz ronggyal törölje le, és mossa ki hideg vízben. A meleg víz a ruhaszálakba mossa a festékport. 6 A nyomtató leképz egységén címkék jelzik, hogy melyik szín festékkazetta melyik helyre való. Magenta 3 Távolítsa el a képkezel egység festékkazetta-bemenetein található négy ideiglenes kupakot. A sapka festékkazettáról történ eltávolításakor emelje fel a fülét, és húzza kifelé. Cián Sárga Fekete MEGJEGYZÉS: A sapkák erltetése meghibásodást okozhat. 2.2 A nyomtató üzembe helyezése 7 Fogja meg a festékkazettát, és illessze a nyomtató megfelel nyílásához. Tolja be a kazettát a megfelel nyílásba, amíg be nem kattan a helyére. Papír betöltése A tálcában maximum 150 lap 75 g/m2 súlyú sima papír fér el. Különböz papírfajtákat használhat, köztük sima papírt is. Az Ön kézikönyve SAMSUNG CLP-300N

25 Papír betöltése: 1 Húzza ki a tálcát a nyomtatóból. 8 Csukja vissza az ellapot. Ügyeljen, hogy a fedél biztosan le legyen zárva. 2 Nyissa fel a papírtálca fedelét. FIGYELMEZTETÉS: Ha az ellap nincs teljesen lezárva, a nyomtató nem fog mködni. 3 Állítsa be a tálca méretét, amíg kattanást nem hall. MEGJEGYZÉS: Amikor 5%-os fedettséggel nyomtat szöveget, a festékkazetta élettartama fekete-fehér nyomtatás esetén nagyjából 2 000, színes nyomtatás esetén lap. Azonban, nyomtatóval szállított festékkazetta fekete-fehér és 700 színes oldal nyomtatására elegend. 4 A széls papírvezet beállításával szélesítse ki a tálcát. 2.3 A nyomtató üzembe helyezése 5 Egyik élüket tartva hajlítsa meg és egyenesítse ki a papírokat, hogy egyenletesen álljon össze a papírcsomag. Ütögesse hozzá a papírlapok széleit egy sík felülethez, hogy az alsó éleik egy síkba kerüljenek. 7 Nyomja össze a papírhosszvezett, és csúsztassa befelé óvatosan, amíg el nem éri a papírköteg végét. 6 Töltse be a papírt a nyomtatási oldallal felfelé. 8 Zárja le a papírtálca fedelét. Ügyeljen arra, hogy ne töltse túl a tálcát, a lapok mind a négy sarka egy síkban legyen, és a fülek alatt helyezkedjenek el, az alább látható módon. A tálcák túltöltése papírelakadást okozhat. 9 Csúsztassa vissza a tálcát a nyomtatóba. MEGJEGYZÉS: Ha módosítani szeretné a tálcában lév papír méretét, olvassa el a,,a tálcában lev papír méretének módosítása" cím fejezetet a oldalon. MEGJEGYZÉS: A papír behelyezése után állítsa be a papírtípust, -méretet és a betöltött forrás paramétereit. A nyomtatás részleteit illeten lásd: Szoftverszakasz A nyomtató üzembe helyezése A tálcában lev papír méretének módosítása A tálca méretének megváltoztatásához pontosan be kell állítania a papírhosszvezett. 4 Csúsztassa a papírhosszvezett, amíg hozzá nem ér a papírköteg végéhez. Nyomja össze a papírszélességvezett, és csúsztassa hozzá a papírköteg éléhez anélkül, hogy meggyrné. 1 Húzza ki a tálcát a nyomtatóból. Nyissa fel a papírtálca fedelét, és vegye ki a papírt a tálcából, ha szükséges. Letter méretnél kisebb papír esetén tolja vissza a papírvezett az eredeti pozíciójába, és állítsa be a papírhossz- és papírszélességvezett. 2 Nyomja meg, és nyissa ki a tálca tetején a reteszt, majd húzza ki kézzel a tálcát. MEGJEGYZÉSEK: Ne csúsztassa olyan ersen az oldalsó vezett, hogy az meghajlítsa a papírt. Ha nem állítja be az oldalsó papírvezett, az elakadást okozhat. 3 Töltsön papírt a tálcába. 5 Zárja le a papírtálca fedelét. 6 Csúsztassa vissza a tálcát a nyomtatóba. 2.5 A nyomtató üzembe helyezése Hálózati nyomtatás (csak CLP-300N esetén) A nyomtatókábel csatlakoztatása Helyi nyomtatáshoz Ha a számítógéprl közvetlenül szeretne a nyomtatóra nyomtatni, a nyomtatót egy Univerzális Soros Busz (USB) kábellel kell csatlakoztatni. Nyomtatóját a hálózatba Ethernet kábellel (RJ. 45 csatlakozó dugóval ellátott UTP kábel) kötheti. A CLP-300N beépített hálózati kártyával rendelkezik. 1 2 Gyzdjön meg a nyomtató és a számítógép kikapcsolt állapotáról. Az Ethernet kábel egyik végét csatlakoztassa a nyomtató hátlapján található Ethernet hálózati portba. MEGJEGYZÉS: A nyomtatónak a számítógép USB portjához való csatlakoztatásához eredeti USB kábelre van szükség. Használjon 3 méternél rövidebb, USB 2.0 szabványnak megfelel kábelt. 1 2 Gyzdjön meg a nyomtató és a számítógép kikapcsolt állapotáról. Csatlakoztassa az USB kábelt a nyomtató hátlapján található aljzatba. A helyi hálózati csatlakozáshoz 3 A kábel másik végét csatlakoztassa a helyi hálózathoz. 3 MEGJEGYZÉS: A nyomtató csatlakoztatása után a nyomtatóhoz biztosított szoftver segítségével be kell állítania a hálózati paramétereket. Csatlakoztassa a kábel másik végét a számítógép USB-portjához. MEGJEGYZÉS: Ha az USB illesztfelületen keresztül kíván nyomtatni, Windows 98/Me/2000/2003/XP vagy Macintosh OS 10.3 ~10.4 rendszert kell használnia. 2.6 A nyomtató üzembe helyezése A nyomtató bekapcsolása 1 2 Csatlakoztassa a tápkábelt a nyomtató hátlapján található hálózati csatlakozóba. A kábel másik végét csatlakoztassa egy megfelelen földelt fali aljzathoz, majd kapcsolja be a nyomtatót. Az Ön kézikönyve SAMSUNG CLP-300N

26 Tesztoldal nyomtatása A nyomtató megfelel mködésének ellenrzése érdekében nyomtasson ki egy tesztoldalt. Tesztoldal nyomtatása: Készenléti üzemmódban nyomja meg, és tartsa lenyomva 2 másodpercig a Stop gombot. Magasságkorrekció A nyomtatás minségét befolyásolja a légnyomás, amelyet a tengerszint feletti magasság határoz meg. A következ információk segítenek abban, hogy a legjobb minség nyomtatást tudja beállítani. Mieltt beállítaná a magasságértéket, állapítsa meg a készülék használati helyének tengerszint feletti magasságát. FIGYELMEZTETÉS: Ha pattanó hangot hall, telepítse újra a képalkotó egységet. A képalkotó egység nem lett megfelelen telepítve. 1 Érték Magas 3 2 Magas 2 3 Magas 1 4 Normál FIGYELMEZTETÉS: Bekapcsolt állapotban, vagy nyomtatás után a nyomtató belsejében néhány alkatrész felmelegedhet. Ügyeljen, hogy ne égesse meg magát miközben a nyomtatón dolgozik. Bekapcsolt állapotban, vagy a hálózatra csatlakoztatva ne szerelje szét a nyomtatót. Ez áramütést okozhat Gyzdjön meg róla, hogy telepítette a nyomtató illesztprogramját a nyomtatószoftver-cd-rl. Kattintson duplán a Smart Panel ikonra a Windows tálcán (illetve Linux esetén annak értesítési területén). Mac OS X esetén az állapotsáv Smart Panel elemére is kattinthat. Kattintson a Nyomtatóbeállítások gombra. Kattintson a Beállítások > Magasságkorrekció lehetségre. Válassza ki a megfelel értéket a legördül listából, majd kattintson az Alkalmaz lehetségre. MEGJEGYZÉS: Minden LED folyamatosan vörösen villog. Várjon körülbelül 3 percet, hogy bemelegedjen a nyomtató. 3 4 MEGJEGYZÉS: Ha a számítógép csatlakozik hálózathoz, a SyncThru Web Service képernyje automatikusan megjelenik. Kattintson a Machine Settings > Setup (vagykészülékbeállítás) > Altitude Adj lehetségre. Válassza ki a megfelel magasságot, majd kattintson az Alkalmaz lehetségre. 2.7 A nyomtató üzembe helyezése Macintosh 10.3 ~ 10.4 Részletekért lásd: Szoftverszakasz. A nyomtató szoftver telepítése A nyomtató üzembe helyezése és számítógéphez történ csatlakoztatását követen fel kell telepíteni a nyomtató szoftvert a rendelkezésre álló nyomtató illesztprogram CDrl. A nyomtatás részleteit illeten lásd: Szoftverszakasz. A nyomtató illesztprogram CD a következ szoftvereket tartalmazza: Különböz Linux operációs rendszerek A részletekért lásd: Szoftverszakasz. A nyomtató illesztprogram tulajdonságai A nyomtató illesztprogram az alábbi szabványos beállítási lehetségeket támogatja: Papírforrás kiválasztása Papírméret, elrendezés és nyomtatási anyag típusa Példányszám Az alábbi táblázat általános áttekintést nyújt a nyomtató illesztprogramok által támogatott jellemzkrl. Nyomtató illesztprogram Szolgáltatás Win98/Me/ NT 4.0/2000/ XP/2003 I I Linux Macintosh (CUPS) Windows rendszerhez készült programok Az alábbi nyomtató szoftvereket telepítheti a nyomtató illesztprogram CD-rl. Nyomtató illesztprogram Windows-hoz. Ez az illesztprogram teljes mértékben kihasználja a nyomtató lehetségeit. A Samsung nyomtató illesztprogram telepítésével kapcsolatos részletekért lásd: Szoftverszakasz. Smart Panel. Nyomtatási hiba esetén jelenik meg. A Smart Panel program telepítésével kapcsolatos részletekért lásd: Szoftverszakasz. Macintosh nyomtató illesztprogram A nyomtatóval Macintosh operációs rendszerrel mköd számítógéprl is nyomtathat. A nyomtató szoftver telepítésével és a Macintosh alóli nyomtatással kapcsolatos részletekért lásd: Szoftverszakasz. Szín mód Nyomtatási minség opció Poszter nyomtatás Kézi kétoldalas nyomtatás Több oldal egy lapon Laphoz méretezés Méretezés Füzetnyomtatás Vízjel Átfedés* I I I I Linux illesztprogram A nyomtatóval Linux operációs rendszerrel mköd számítógéprl is nyomtathat. A Linux illesztprogram telepítésével és a Linux környezetbl történ nyomtatással kapcsolatos részletekért lásd: Szoftverszakasz. I I N N N N Rendszerkövetelmények Mieltt elkezdené a telepítést, bizonyosodjon meg róla, hogy a rendszer teljesíti a minimális követelményeket. A nyomtató a következ operációs rendszereket támogatja. Windows 98/Me/NT 4.0/2000/XP/2003 A következ táblázat a Windows követelményeket mutatja. Tétel Operációs rendszer RAM Követelmények Windows 98/ME/NT 4.0/2000/XP/ /ME NT 4.0/2000 XP 2003 Szabad lemezterület Internet Explorer 98/Me/NT 4.0/2000/ XP/ s vagy újabb verzió 32 MB 64 MB 128 MB 256 MB 300 MB I I I I I I I N N N N N I N I N N N * A Sablon szolgáltatás NT 4.0 alatt nem támogatott. MEGJEGYZÉS: A szoftver telepítésével és jellemzinek használatával kapcsolatos részletekért lásd: Szoftverszakasz. Az Ön kézikönyve SAMSUNG CLP-300N
