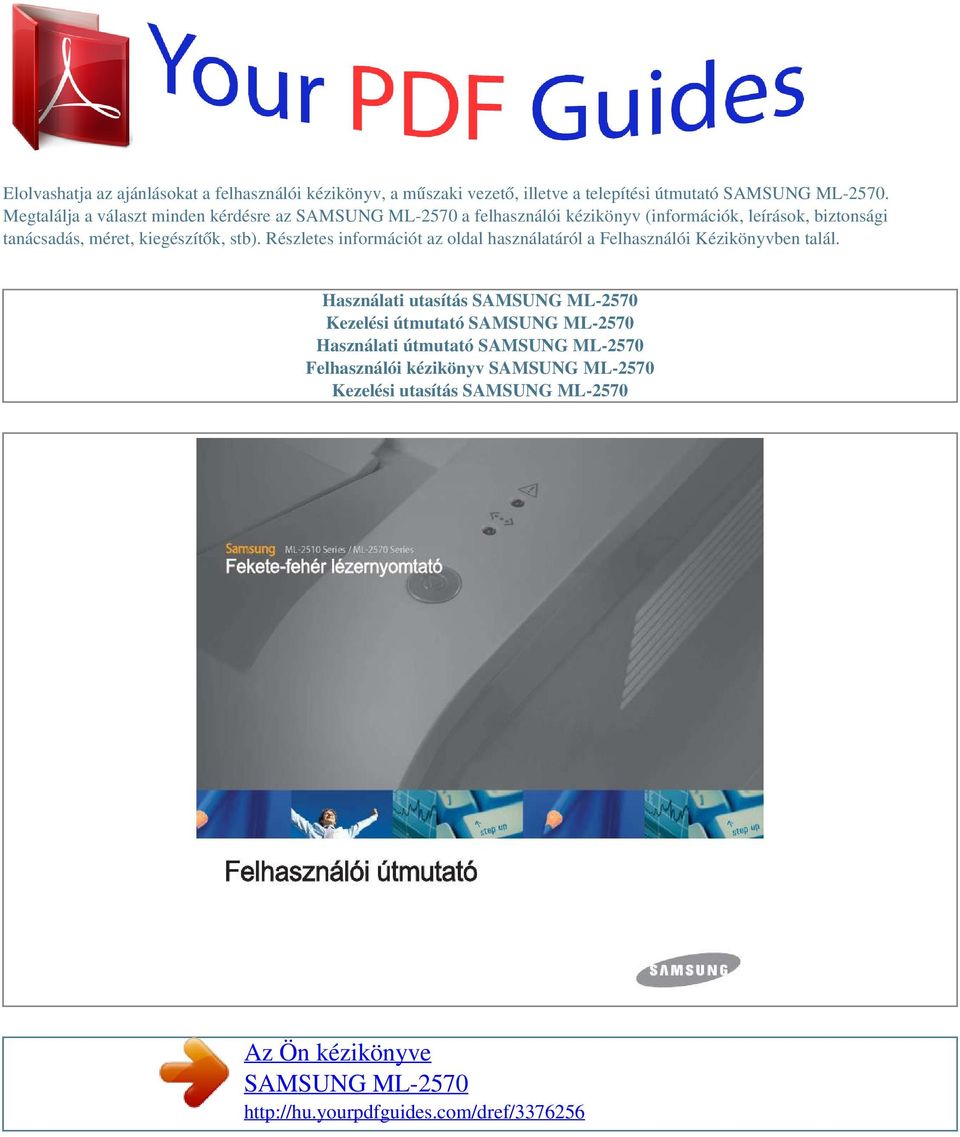

1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató SAMSUNG ML Megtalálja a választ minden kérdésre az SAMSUNG ML-2570 a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás SAMSUNG ML-2570 Kezelési útmutató SAMSUNG ML-2570 Használati útmutató SAMSUNG ML-2570 Felhasználói kézikönyv SAMSUNG ML-2570 Kezelési utasítás SAMSUNG ML-2570 Az Ön kézikönyve SAMSUNG ML

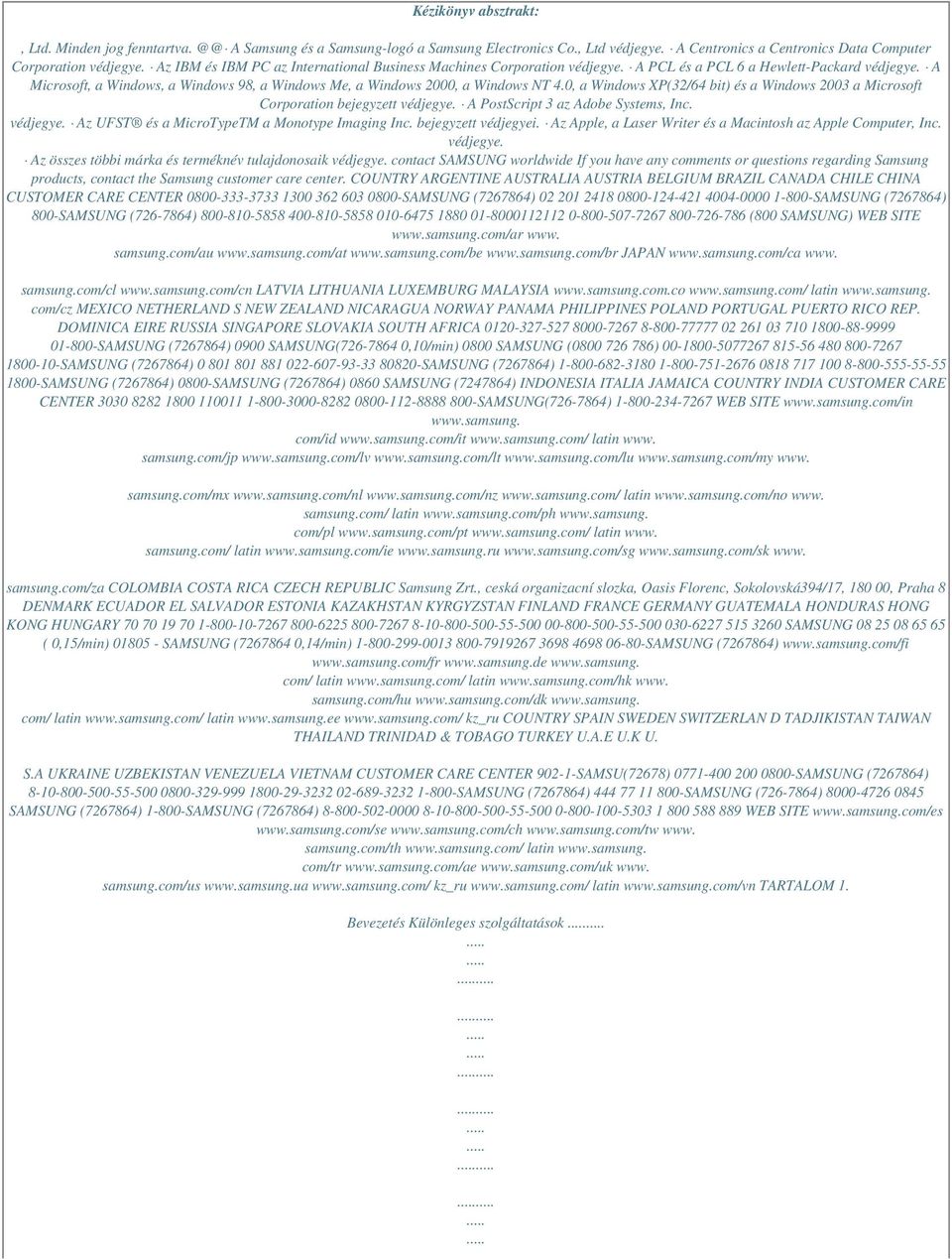

2 Kézikönyv absztrakt:, Ltd. Minden jog fenntartva. A Samsung és a Samsung-logó a Samsung Electronics Co., Ltd védjegye. A Centronics a Centronics Data Computer Corporation védjegye. Az IBM és IBM PC az International Business Machines Corporation védjegye. A PCL és a PCL 6 a Hewlett-Packard védjegye. A Microsoft, a Windows, a Windows 98, a Windows Me, a Windows 2000, a Windows NT 4.0, a Windows XP(32/64 bit) és a Windows 2003 a Microsoft Corporation bejegyzett védjegye. A PostScript 3 az Adobe Systems, Inc. védjegye. Az UFST és a MicroTypeTM a Monotype Imaging Inc. bejegyzett védjegyei. Az Apple, a Laser Writer és a Macintosh az Apple Computer, Inc. védjegye. Az összes többi márka és terméknév tulajdonosaik védjegye. contact SAMSUNG worldwide If you have any comments or questions regarding Samsung products, contact the Samsung customer care center. COUNTRY ARGENTINE AUSTRALIA AUSTRIA BELGIUM BRAZIL CANADA CHILE CHINA CUSTOMER CARE CENTER SAMSUNG ( ) SAMSUNG ( ) 800-SAMSUNG ( ) (800 SAMSUNG) WEB SITE www. samsung.com/au JAPAN www. samsung.com/cl LATVIA LITHUANIA LUXEMBURG MALAYSIA latin com/cz MEXICO NETHERLAND S NEW ZEALAND NICARAGUA NORWAY PANAMA PHILIPPINES POLAND PORTUGAL PUERTO RICO REP. DOMINICA EIRE RUSSIA SINGAPORE SLOVAKIA SOUTH AFRICA SAMSUNG ( ) 0900 SAMSUNG( ,10/min) 0800 SAMSUNG ( ) SAMSUNG ( ) SAMSUNG ( ) SAMSUNG ( ) 0800-SAMSUNG ( ) 0860 SAMSUNG ( ) INDONESIA ITALIA JAMAICA COUNTRY INDIA CUSTOMER CARE CENTER SAMSUNG( ) WEB SITE com/id latin www. samsung.com/jp www. samsung.com/mx latin www. samsung.com/ latin com/pl latin www. samsung.com/ latin www. samsung.com/za COLOMBIA COSTA RICA CZECH REPUBLIC Samsung Zrt., ceská organizacní slozka, Oasis Florenc, Sokolovská394/17, , Praha 8 DENMARK ECUADOR EL SALVADOR ESTONIA KAZAKHSTAN KYRGYZSTAN FINLAND FRANCE GERMANY GUATEMALA HONDURAS HONG KONG HUNGARY SAMSUNG ( 0,15/min) SAMSUNG ( ,14/min) SAMSUNG ( ) com/ latin latin www. samsung.com/hu com/ latin latin kz_ru COUNTRY SPAIN SWEDEN SWITZERLAN D TADJIKISTAN TAIWAN THAILAND TRINIDAD & TOBAGO TURKEY U.A.E U.K U. S.A UKRAINE UZBEKISTAN VENEZUELA VIETNAM CUSTOMER CARE CENTER SAMSU(72678) SAMSUNG ( ) SAMSUNG ( ) SAMSUNG ( ) SAMSUNG ( ) SAMSUNG ( ) WEB SITE www. samsung.com/th latin com/tr www. samsung.com/us kz_ru latin TARTALOM 1. Bevezetés Különleges szolgáltatások

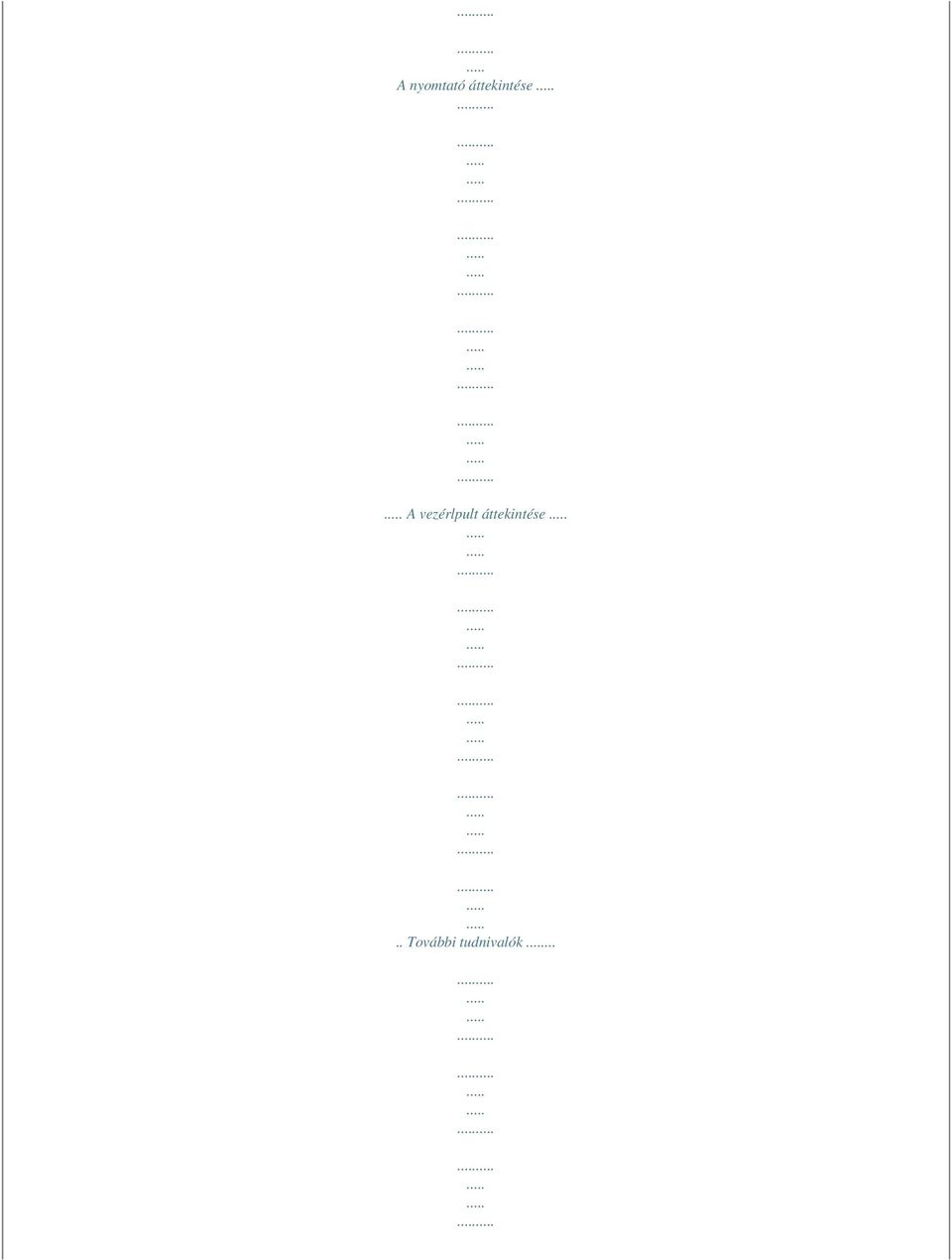

3 A nyomtató áttekintése A vezérlpult áttekintése.. További tudnivalók...

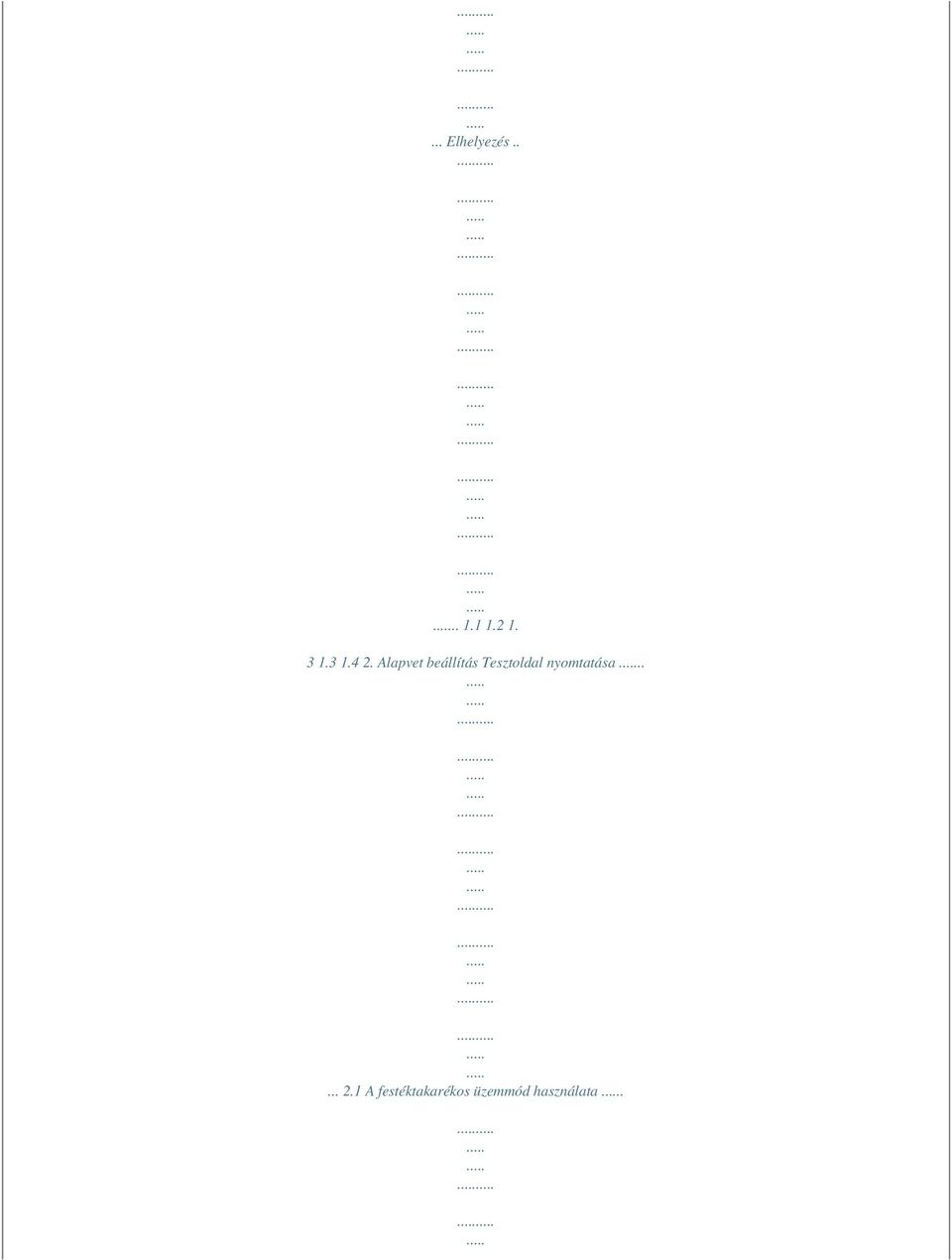

4 ... Elhelyezés Alapvet beállítás Tesztoldal nyomtatása A festéktakarékos üzemmód használata.

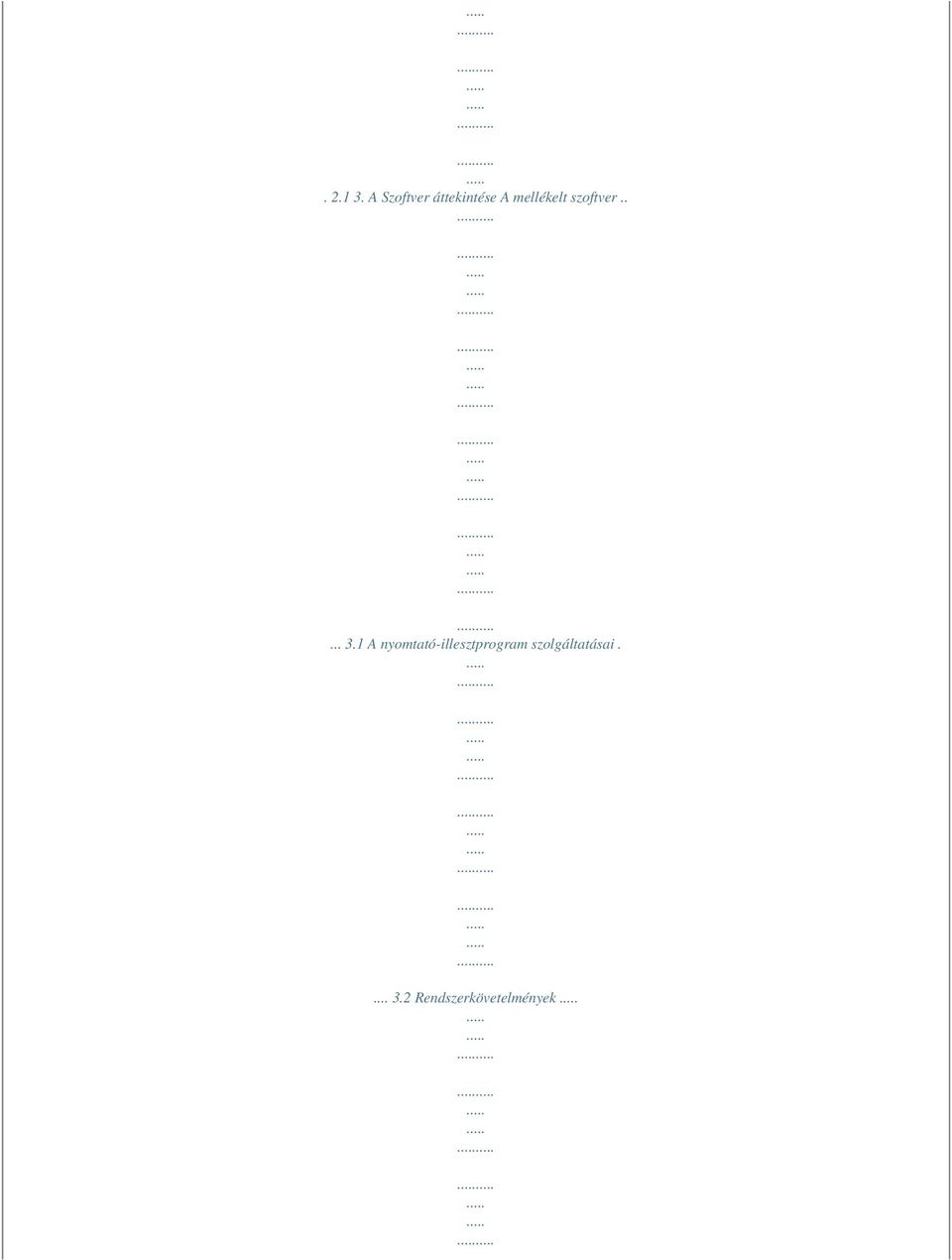

5 A Szoftver áttekintése A mellékelt szoftver A nyomtató-illesztprogram szolgáltatásai Rendszerkövetelmények

6 Hálózati beállítás Bevezetés Támogatott operációs rendszerek Küls, vezetékes hálózati nyomtatókiszolgáló telepítése..

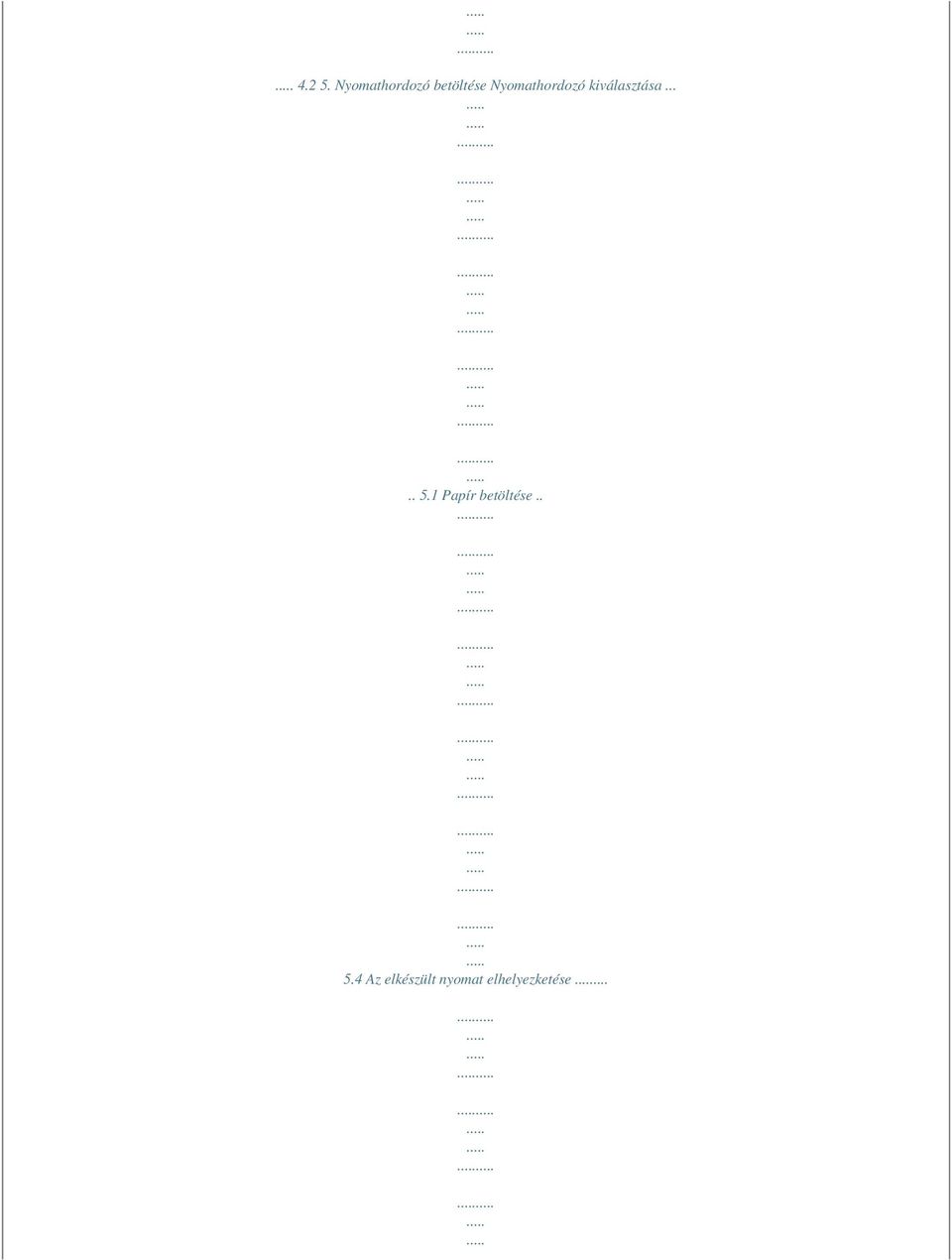

7 Nyomathordozó betöltése Nyomathordozó kiválasztása Papír betöltése Az elkészült nyomat elhelyezketése...

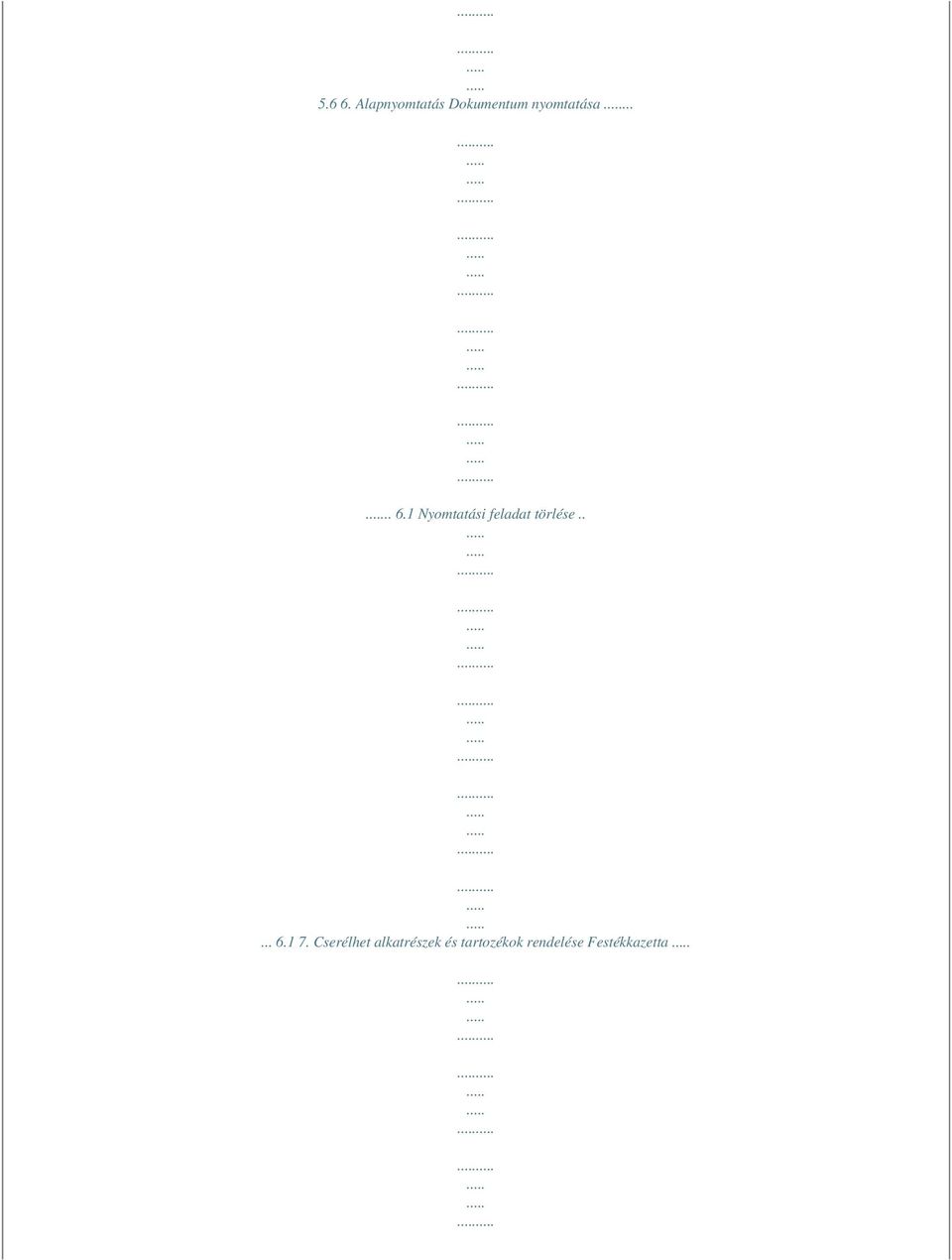

8 Alapnyomtatás Dokumentum nyomtatása Nyomtatási feladat törlése Cserélhet alkatrészek és tartozékok rendelése Festékkazetta

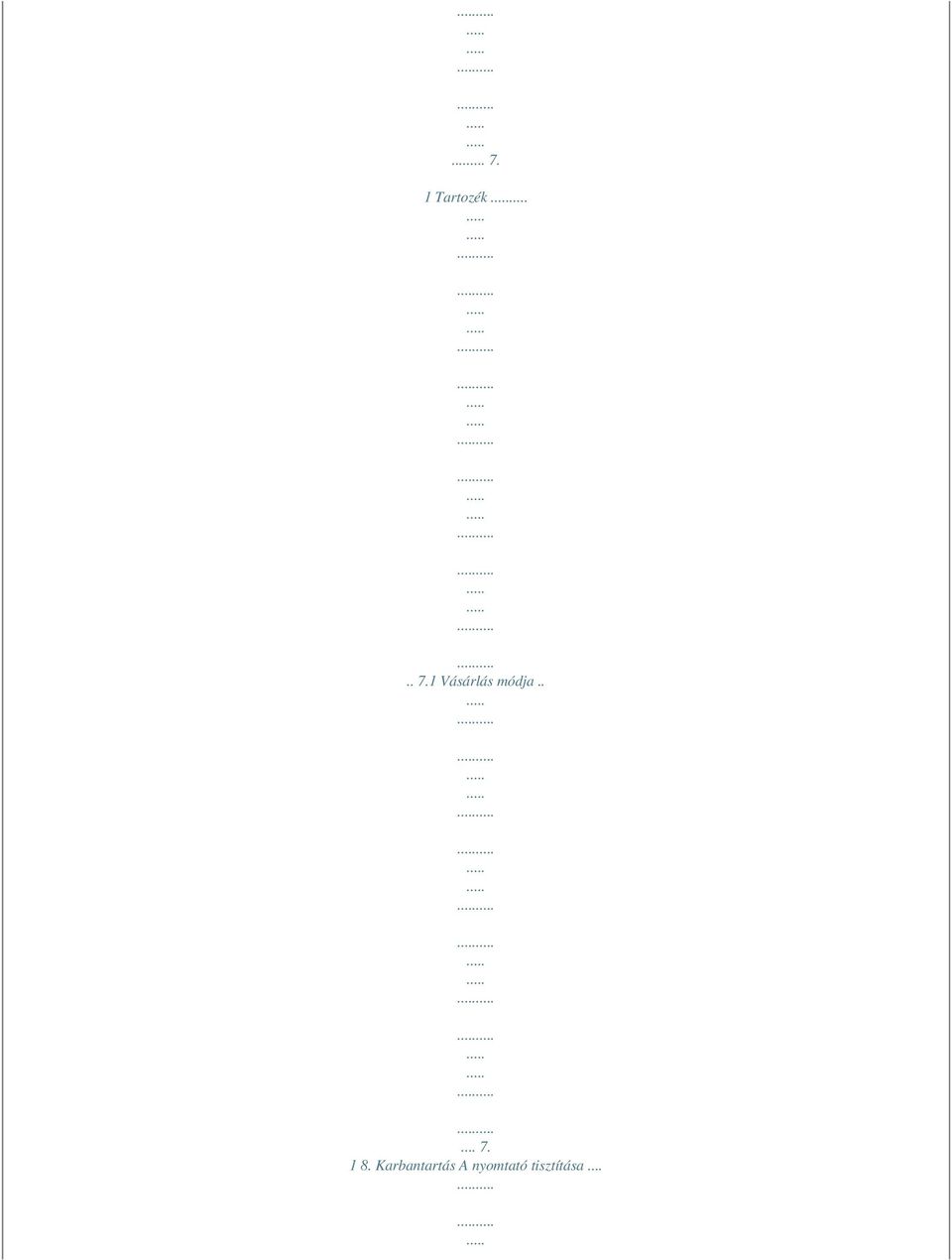

9 Tartozék Vásárlás módja Karbantartás A nyomtató tisztítása...

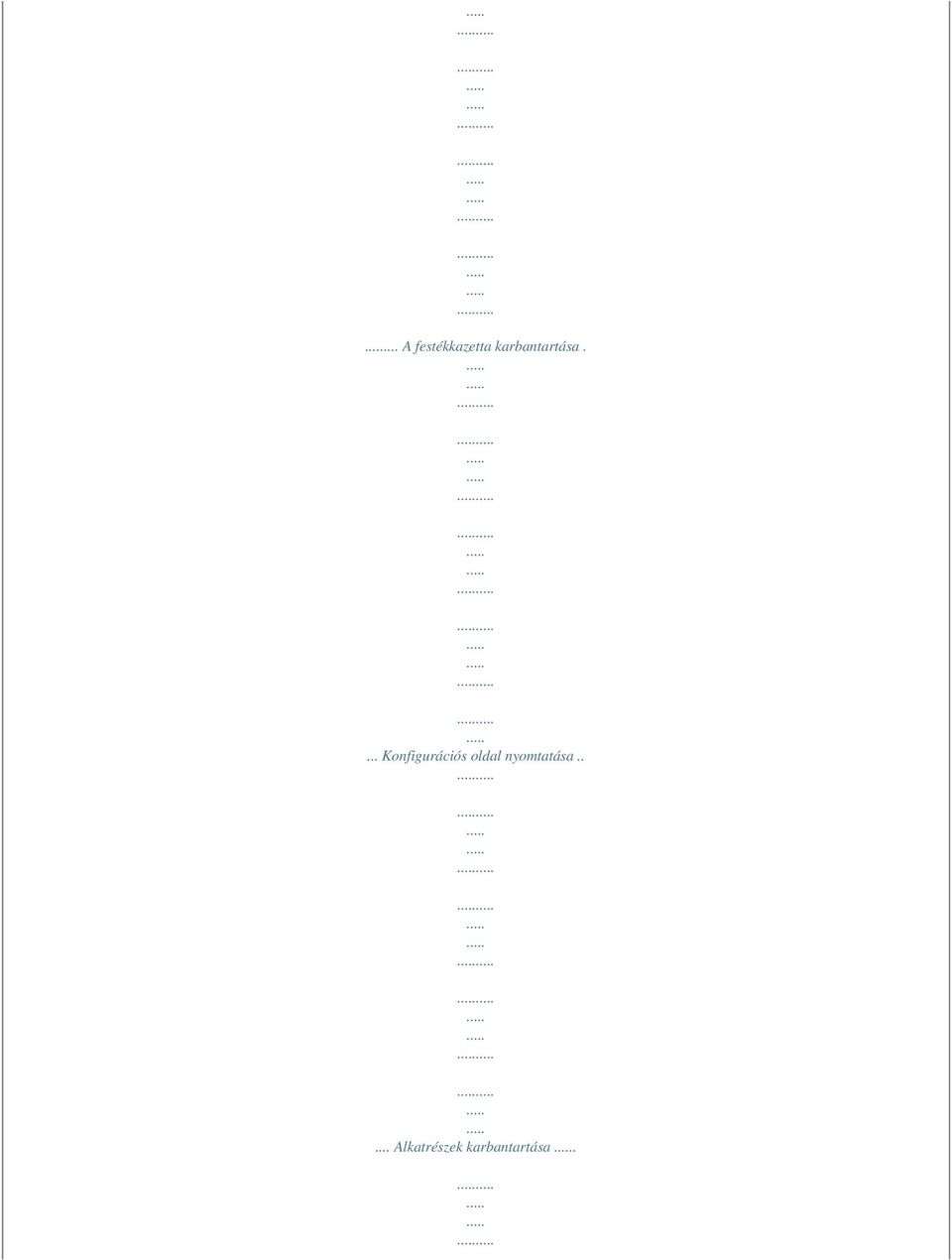

10 ... A festékkazetta karbantartása.... Konfigurációs oldal nyomtatása..... Alkatrészek karbantartása.

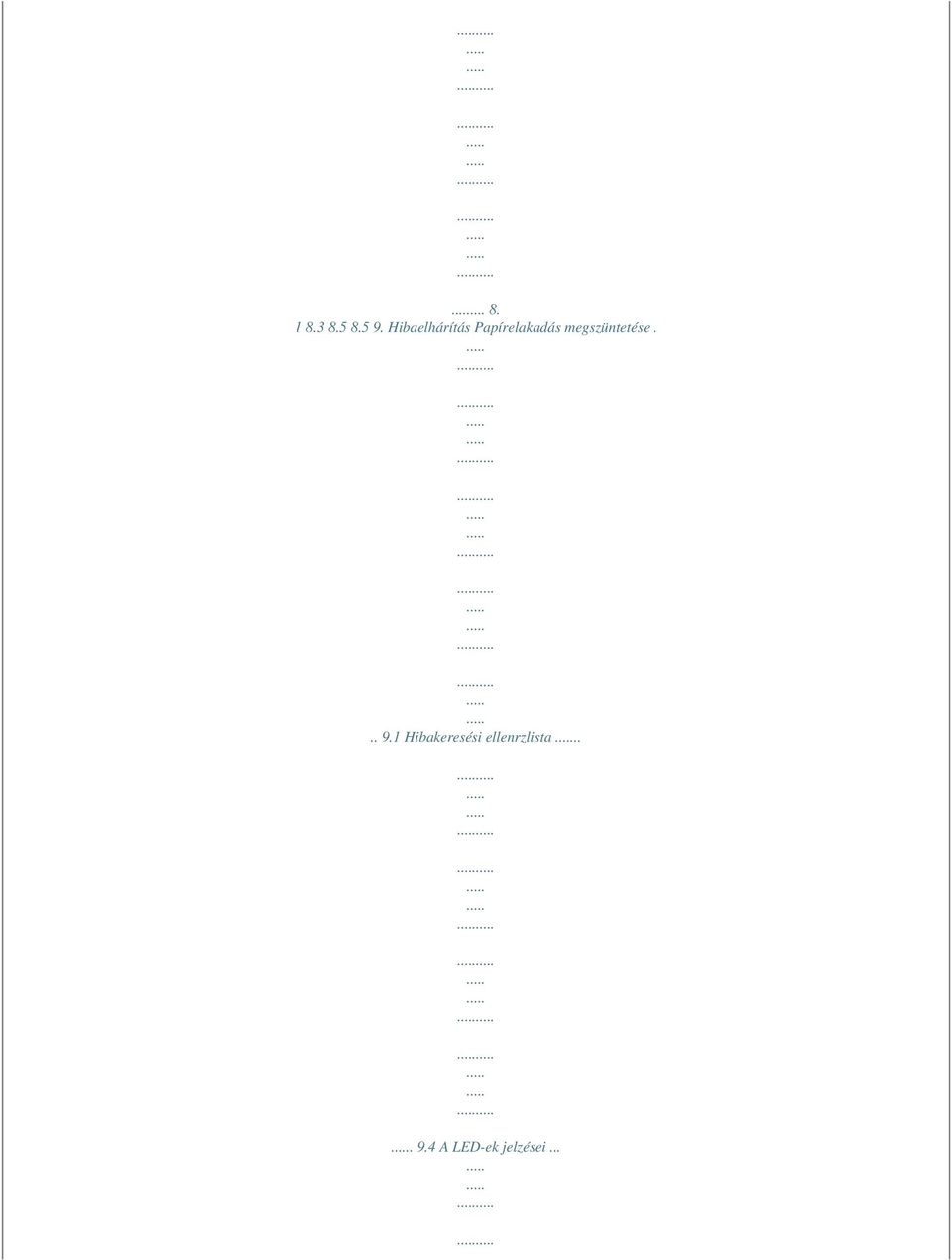

11 Hibaelhárítás Papírelakadás megszüntetése Hibakeresési ellenrzlista A LED-ek jelzései...

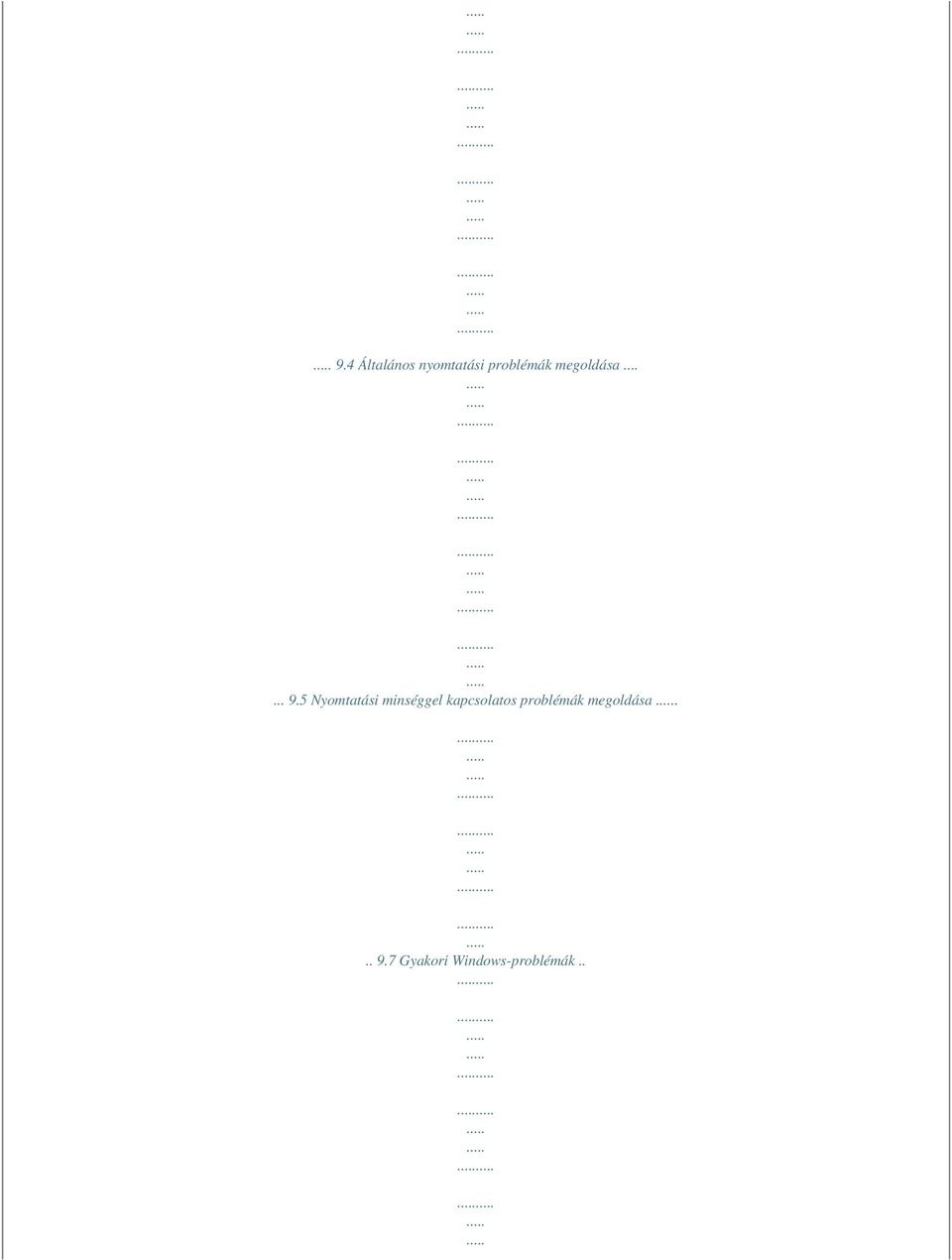

12 9.4 Általános nyomtatási problémák megoldása Nyomtatási minséggel kapcsolatos problémák megoldása Gyakori Windows-problémák..

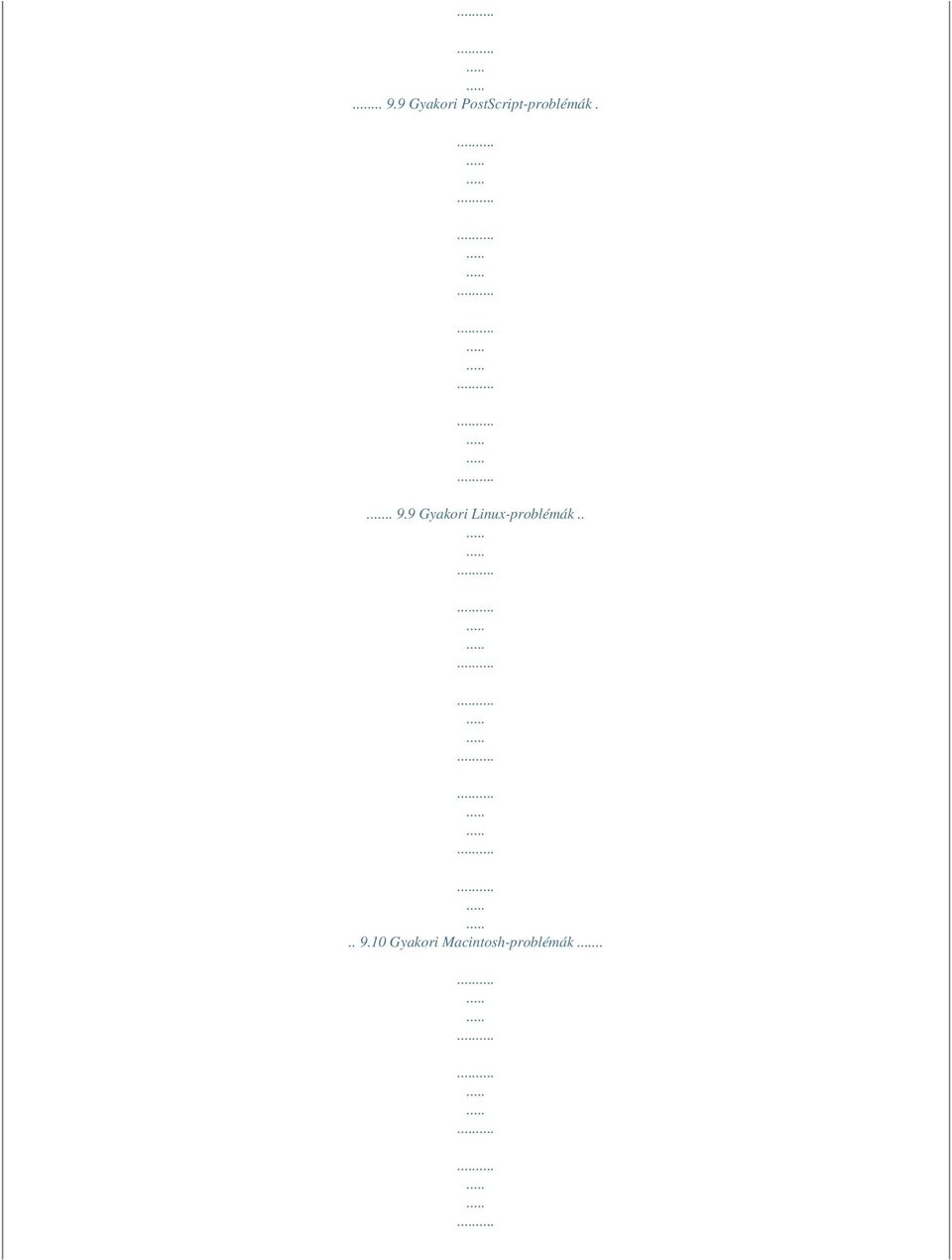

13 Gyakori PostScript-problémák Gyakori Linux-problémák Gyakori Macintosh-problémák..

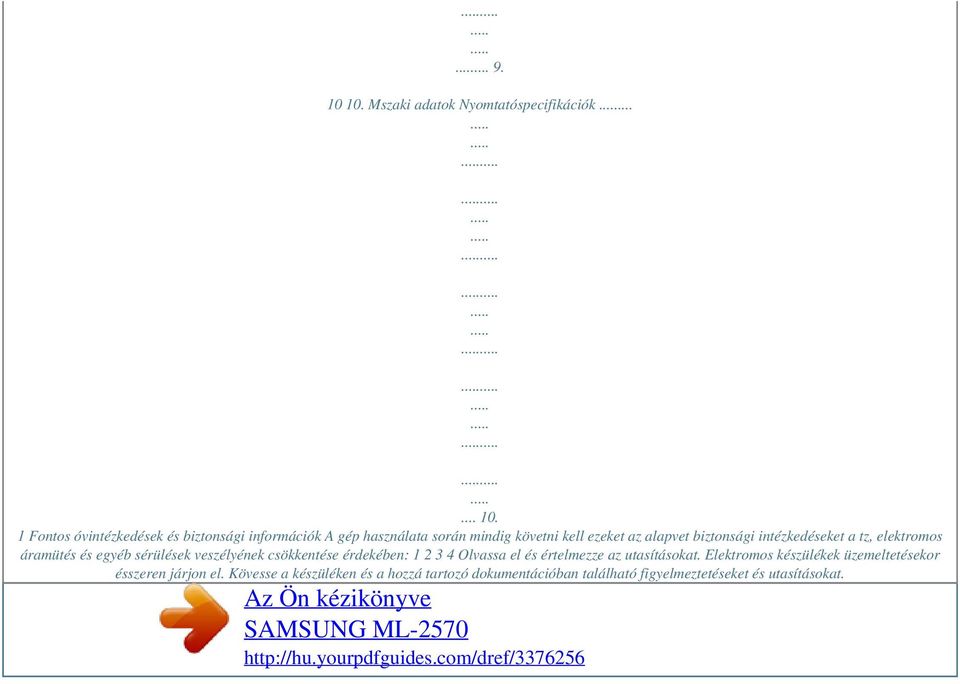

14 Mszaki adatok Nyomtatóspecifikációk Fontos óvintézkedések és biztonsági információk A gép használata során mindig követni kell ezeket az alapvet biztonsági intézkedéseket a tz, elektromos áramütés és egyéb sérülések veszélyének csökkentése érdekében: Olvassa el és értelmezze az utasításokat. Elektromos készülékek üzemeltetésekor ésszeren járjon el. Kövesse a készüléken és a hozzá tartozó dokumentációban található figyelmeztetéseket és utasításokat. Az Ön kézikönyve SAMSUNG ML

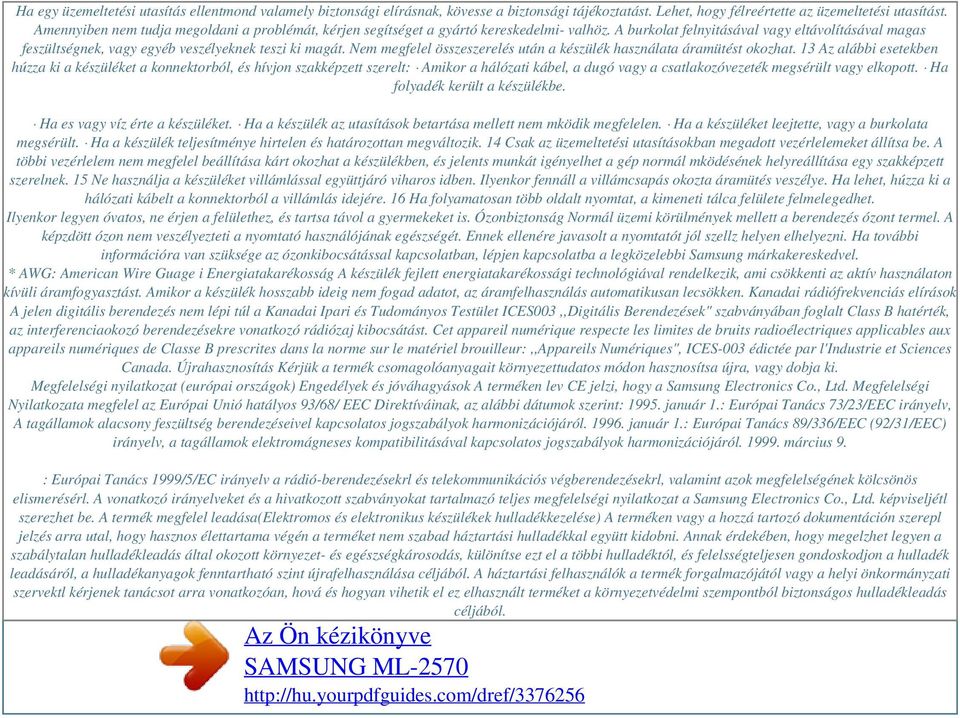

15 Ha egy üzemeltetési utasítás ellentmond valamely biztonsági elírásnak, kövesse a biztonsági tájékoztatást. Lehet, hogy félreértette az üzemeltetési utasítást. Amennyiben nem tudja megoldani a problémát, kérjen segítséget a gyártó kereskedelmi- valhöz. A burkolat felnyitásával vagy eltávolításával magas feszültségnek, vagy egyéb veszélyeknek teszi ki magát. Nem megfelel összeszerelés után a készülék használata áramütést okozhat. 13 Az alábbi esetekben húzza ki a készüléket a konnektorból, és hívjon szakképzett szerelt: Amikor a hálózati kábel, a dugó vagy a csatlakozóvezeték megsérült vagy elkopott. Ha folyadék került a készülékbe. Ha es vagy víz érte a készüléket. Ha a készülék az utasítások betartása mellett nem mködik megfelelen. Ha a készüléket leejtette, vagy a burkolata megsérült. Ha a készülék teljesítménye hirtelen és határozottan megváltozik. 14 Csak az üzemeltetési utasításokban megadott vezérlelemeket állítsa be. A többi vezérlelem nem megfelel beállítása kárt okozhat a készülékben, és jelents munkát igényelhet a gép normál mködésének helyreállítása egy szakképzett szerelnek. 15 Ne használja a készüléket villámlással együttjáró viharos idben. Ilyenkor fennáll a villámcsapás okozta áramütés veszélye. Ha lehet, húzza ki a hálózati kábelt a konnektorból a villámlás idejére. 16 Ha folyamatosan több oldalt nyomtat, a kimeneti tálca felülete felmelegedhet. Ilyenkor legyen óvatos, ne érjen a felülethez, és tartsa távol a gyermekeket is. Ózonbiztonság Normál üzemi körülmények mellett a berendezés ózont termel. A képzdött ózon nem veszélyezteti a nyomtató használójának egészségét. Ennek ellenére javasolt a nyomtatót jól szellz helyen elhelyezni. Ha további információra van szüksége az ózonkibocsátással kapcsolatban, lépjen kapcsolatba a legközelebbi Samsung márkakereskedvel. * AWG: American Wire Guage i Energiatakarékosság A készülék fejlett energiatakarékossági technológiával rendelkezik, ami csökkenti az aktív használaton kívüli áramfogyasztást. Amikor a készülék hosszabb ideig nem fogad adatot, az áramfelhasználás automatikusan lecsökken. Kanadai rádiófrekvenciás elírások A jelen digitális berendezés nem lépi túl a Kanadai Ipari és Tudományos Testület ICES003,,Digitális Berendezések" szabványában foglalt Class B hatérték, az interferenciaokozó berendezésekre vonatkozó rádiózaj kibocsátást. Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur:,,appareils Numériques", ICES-003 édictée par l'industrie et Sciences Canada. Újrahasznosítás Kérjük a termék csomagolóanyagait környezettudatos módon hasznosítsa újra, vagy dobja ki. Megfelelségi nyilatkozat (európai országok) Engedélyek és jóváhagyások A terméken lev CE jelzi, hogy a Samsung Electronics Co., Ltd. Megfelelségi Nyilatkozata megfelel az Európai Unió hatályos 93/68/ EEC Direktíváinak, az alábbi dátumok szerint: január 1.: Európai Tanács 73/23/EEC irányelv, A tagállamok alacsony feszültség berendezéseivel kapcsolatos jogszabályok harmonizációjáról január 1.: Európai Tanács 89/336/EEC (92/31/EEC) irányelv, a tagállamok elektromágneses kompatibilitásával kapcsolatos jogszabályok harmonizációjáról március 9. : Európai Tanács 1999/5/EC irányelv a rádió-berendezésekrl és telekommunikációs végberendezésekrl, valamint azok megfelelségének kölcsönös elismerésérl. A vonatkozó irányelveket és a hivatkozott szabványokat tartalmazó teljes megfelelségi nyilatkozat a Samsung Electronics Co., Ltd. képviseljétl szerezhet be. A termék megfelel leadása(elektromos és elektronikus készülékek hulladékkezelése) A terméken vagy a hozzá tartozó dokumentáción szerepl jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad háztartási hulladékkal együtt kidobni. Annak érdekében, hogy megelzhet legyen a szabálytalan hulladékleadás által okozott környezet- és egészségkárosodás, különítse ezt el a többi hulladéktól, és felelsségteljesen gondoskodjon a hulladék leadásáról, a hulladékanyagok fenntartható szint újrafelhasználása céljából. A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektl kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el ez elhasznált terméket a környezetvédelmi szempontból biztonságos hulladékleadás céljából. Az Ön kézikönyve SAMSUNG ML

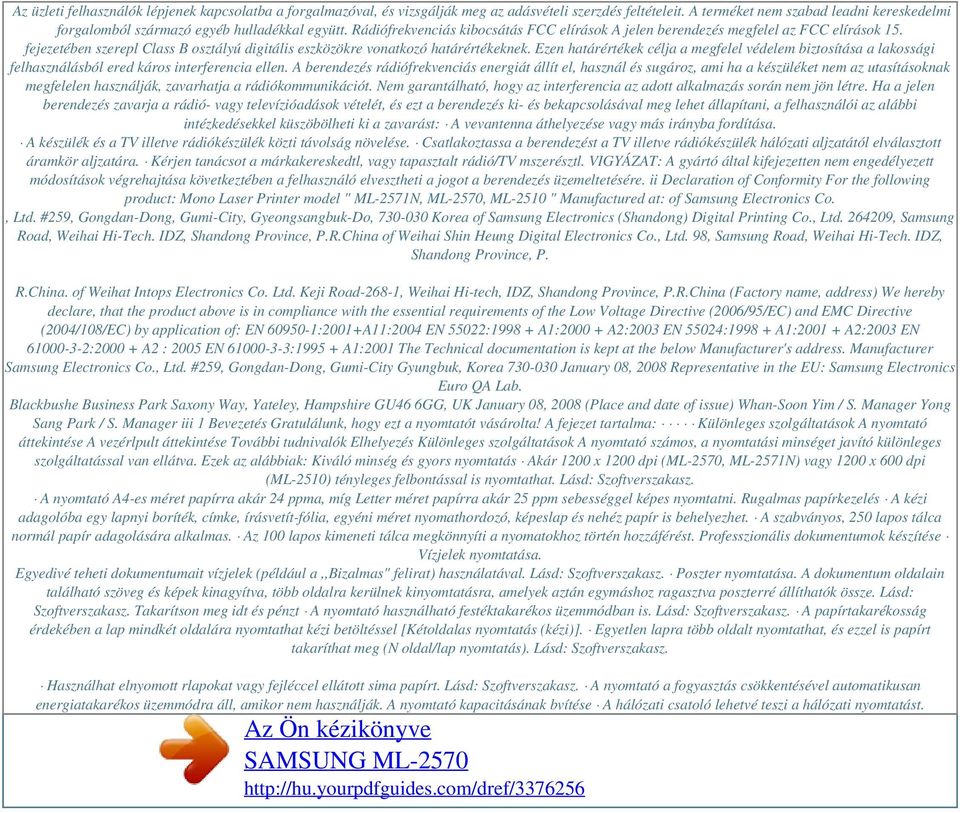

16 Az üzleti felhasználók lépjenek kapcsolatba a forgalmazóval, és vizsgálják meg az adásvételi szerzdés feltételeit. A terméket nem szabad leadni kereskedelmi forgalomból származó egyéb hulladékkal együtt. Rádiófrekvenciás kibocsátás FCC elírások A jelen berendezés megfelel az FCC elírások 15. fejezetében szerepl Class B osztályú digitális eszközökre vonatkozó határértékeknek. Ezen határértékek célja a megfelel védelem biztosítása a lakossági felhasználásból ered káros interferencia ellen. A berendezés rádiófrekvenciás energiát állít el, használ és sugároz, ami ha a készüléket nem az utasításoknak megfelelen használják, zavarhatja a rádiókommunikációt. Nem garantálható, hogy az interferencia az adott alkalmazás során nem jön létre. Ha a jelen berendezés zavarja a rádió- vagy televízióadások vételét, és ezt a berendezés ki- és bekapcsolásával meg lehet állapítani, a felhasználói az alábbi intézkedésekkel küszöbölheti ki a zavarást: A vevantenna áthelyezése vagy más irányba fordítása. A készülék és a TV illetve rádiókészülék közti távolság növelése. Csatlakoztassa a berendezést a TV illetve rádiókészülék hálózati aljzatától elválasztott áramkör aljzatára. Kérjen tanácsot a márkakereskedtl, vagy tapasztalt rádió/tv mszerésztl. VIGYÁZAT: A gyártó által kifejezetten nem engedélyezett módosítások végrehajtása következtében a felhasználó elvesztheti a jogot a berendezés üzemeltetésére. ii Declaration of Conformity For the following product: Mono Laser Printer model " ML-2571N, ML-2570, ML-2510 " Manufactured at: of Samsung Electronics Co., Ltd. #259, Gongdan-Dong, Gumi-City, Gyeongsangbuk-Do, Korea of Samsung Electronics (Shandong) Digital Printing Co., Ltd , Samsung Road, Weihai Hi-Tech. IDZ, Shandong Province, P.R.China of Weihai Shin Heung Digital Electronics Co., Ltd. 98, Samsung Road, Weihai Hi-Tech. IDZ, Shandong Province, P. R.China. of Weihat Intops Electronics Co. Ltd. Keji Road-268-1, Weihai Hi-tech, IDZ, Shandong Province, P.R.China (Factory name, address) We hereby declare, that the product above is in compliance with the essential requirements of the Low Voltage Directive (2006/95/EC) and EMC Directive (2004/108/EC) by application of: EN :2001+A11:2004 EN 55022: A1: A2:2003 EN 55024: A1: A2:2003 EN : A2 : 2005 EN : A1:2001 The Technical documentation is kept at the below Manufacturer's address. Manufacturer Samsung Electronics Co., Ltd. #259, Gongdan-Dong, Gumi-City Gyungbuk, Korea January 08, 2008 Representative in the EU: Samsung Electronics Euro QA Lab. Blackbushe Business Park Saxony Way, Yateley, Hampshire GU46 6GG, UK January 08, 2008 (Place and date of issue) Whan-Soon Yim / S. Manager Yong Sang Park / S. Manager iii 1 Bevezetés Gratulálunk, hogy ezt a nyomtatót vásárolta! A fejezet tartalma: Különleges szolgáltatások A nyomtató áttekintése A vezérlpult áttekintése További tudnivalók Elhelyezés Különleges szolgáltatások A nyomtató számos, a nyomtatási minséget javító különleges szolgáltatással van ellátva. Ezek az alábbiak: Kiváló minség és gyors nyomtatás Akár 1200 x 1200 dpi (ML-2570, ML-2571N) vagy 1200 x 600 dpi (ML-2510) tényleges felbontással is nyomtathat. Lásd: Szoftverszakasz. A nyomtató A4-es méret papírra akár 24 ppma, míg Letter méret papírra akár 25 ppm sebességgel képes nyomtatni. Rugalmas papírkezelés A kézi adagolóba egy lapnyi boríték, címke, írásvetít-fólia, egyéni méret nyomathordozó, képeslap és nehéz papír is behelyezhet. A szabványos, 250 lapos tálca normál papír adagolására alkalmas. Az 100 lapos kimeneti tálca megkönnyíti a nyomatokhoz történ hozzáférést. Professzionális dokumentumok készítése Vízjelek nyomtatása. Egyedivé teheti dokumentumait vízjelek (például a,,bizalmas" felirat) használatával. Lásd: Szoftverszakasz. Poszter nyomtatása. A dokumentum oldalain található szöveg és képek kinagyítva, több oldalra kerülnek kinyomtatásra, amelyek aztán egymáshoz ragasztva poszterré állíthatók össze. Lásd: Szoftverszakasz. Takarítson meg idt és pénzt A nyomtató használható festéktakarékos üzemmódban is. Lásd: Szoftverszakasz. A papírtakarékosság érdekében a lap mindkét oldalára nyomtathat kézi betöltéssel [Kétoldalas nyomtatás (kézi)]. Egyetlen lapra több oldalt nyomtathat, és ezzel is papírt takaríthat meg (N oldal/lap nyomtatás). Lásd: Szoftverszakasz. Használhat elnyomott rlapokat vagy fejléccel ellátott sima papírt. Lásd: Szoftverszakasz. A nyomtató a fogyasztás csökkentésével automatikusan energiatakarékos üzemmódra áll, amikor nem használják. A nyomtató kapacitásának bvítése A hálózati csatoló lehetvé teszi a hálózati nyomtatást. Az Ön kézikönyve SAMSUNG ML

17 Az ML-2510 és ML-2570 készülékhez vásárolhat és telepíthet küls, vezetékes, hálózati nyomtatókiszolgálót. Az ML-2571N készülék beépített 10/100 Base TX hálózati kártyával rendelkezik. a. oldal/perc <Bevezetés> Nyomtatás különböz szoftverkörnyezetekben A PostScript 3-emuláció* (PS) PostScriptnyomtatást tesz lehetvé az ML-2570 és ML-2571N készüléknél. * A Zoran IPS-emuláció kompatibilis a PostScript 3 szabvánnyal. Copyright , Zoran Corporation. Minden jog fenntartva. A Zoran, a Zoran embléma, az IPS/PS3 és az OneImage a Zoran Corporation védjegye. *136 PS3 betkészlet A Monotype Imaging Inc. UFST és MicroType betkészletét tartalmazza. Nyomtathat Windows 98/Me/NT 4.0/2000/XP(32/64 bit)/2003 rendszeren. A nyomtató Linux és Macintosh operációs rendszerrel is kompatibilis. A nyomtató párhuzamos és USB-csatlakozóval rendelkezik. Lehetség van hálózati kártyán keresztüli csatlakoztatásra is. Az ML-2571N beépített 10/100 Base TX hálózati kártyával rendelkezik. Azonban meg kell vásárolnia és telepítenie kell a küls, vezetékes, hálózati nyomtatókiszolgálót az ML-2510 és ML-2570 modellhez. A nyomtató jellemzi Az alábbi táblázat a nyomtató szolgáltatásainak általános összefoglalását tartalmazza. (I: telepítve, O: Opció, NA: Nem érhet el) A nyomtató áttekintése Elölnézet Szolgáltatások IEEE 1284 párhuzamos USB 2.0 ML-2510 I ML-2570 I ML-2571N I I I I (USB 1.1: (USB 2.0: (USB 2.0: kompatibilis az nagysebesség nagysebesség USB 2.0-val) USB 2.0) USB 2. 0) O (Küls) O (Küls) I * A fenti kép az ML-2571N modellt ábrázolja papírkiadó tálca fels fedél vezérlpult elüls fedél papírkiadó tálca bvítje kézi adagoló standard tálca hosszanti papírvezet széls papírvezet Hálózati csatlakozás (Ethernet 10/100 Base TX) PCL-emuláció PostScript-emuláció NA NA I I I I 1.2 <Bevezetés> Hátulnézet További tudnivalók A nyomtató beállításával és használatával kapcsolatos információkat az alábbi forrásokból kaphat nyomtatott vagy kijelzn olvasható formában. Gyorstelepítési útmutató A nyomtató üzembe helyezését ismerteti, ezért fontos az itt közölt utasítások követése a nyomtató elkészítésénél. Online felhasználói útmutató * A fenti kép az ML-2571N modellt ábrázolja. Lépésenkénti útmutató a nyomtató szolgáltatásainak mind teljesebb kihasználásához, valamint tudnivalók a nyomtató karbantartásáról, a hibaelhárításról és a tartozékok telepítésérl. A felhasználói kézikönyv tartalmazza a Szoftverszakaszt is, amely a dokumentumok nyomtatását ismerteti a különböz operációs rendszerekben, valamint a mellékelt segédprogramok használatát mutatja be párhuzamos port USB Port hálózati port 4 5 tápcsatlakozó aljzat tápkapcsoló Megjegyzés A felhasználói kézikönyv több nyelven elérhet a nyomtató-illesztprogramokat tartalmazó CD-lemez Manual mappájában. Hálózati nyomtató felhasználói útmutató A hálózati segédprogramokat tartalmazó CD-lemezen található útmutató a nyomtató hálózati beállításával és csatlakoztatásával kapcsolatos tudnivalókat ismerteti. A vezérlpult áttekintése Nyomtatóillesztprogram súgója A nyomtató illesztprogramjával és a nyomtatási beállításokkal kapcsolatos súgóinformációkat nyújt. A nyomtató-illesztprogram súgója a tulajdonságokat tartalmazó párbeszédpanelrl a Súgó gombra való kattintással érhet el Hiba: A nyomtató állapotát jeleníti meg. Lásd: 9.4. oldal. Online: A nyomtató állapotát jeleníti meg. Lásd: 9.4. oldal. Törlés: Tesztoldal vagy konfigurációs oldal nyomtatása. Törli a nyomtatási feladatot. A nyomtató betölti a nyomathordozót. Samsung webhely Ha rendelkezik interneteléréssel, segítséget, terméktámogatást, nyomtató-illesztprogramokat, kézikönyveket és rendelési tudnivalókat talál a Samsung webhelyén: <Bevezetés> Elhelyezés Válasszon sík, stabil felületet, elegend hellyel a készülék szellzéséhez. Legyen elég hely a fedelek és lapadagolók felnyitására is. A hely legyen megfelelen szellz, távol közvetlen napfénytl, sugárzó htl, hidegtl és nedvességtl. Ne tegye a nyomtatót közel az asztal széléhez. Helyszükséglet Elöl: 482,6 mm (elegend hely, hogy a tálcát ki lehessen nyitni) Hátul: 100 mm (elegend hely a szellzéshez) Jobbra: 100 mm (elegend hely a szellzéshez) Balra: 100 mm (elegend hely a szellzéshez) 1.4 <Bevezetés> 2 Alapvet beállítás A fejezet tartalma: Tesztoldal nyomtatása A festéktakarékos üzemmód használata Tesztoldal nyomtatása A nyomtató beállítása után a tesztoldal nyomtatásával lehet meggyzdni a nyomtató megfelel mködésérl. Az Ön kézikönyve SAMSUNG ML

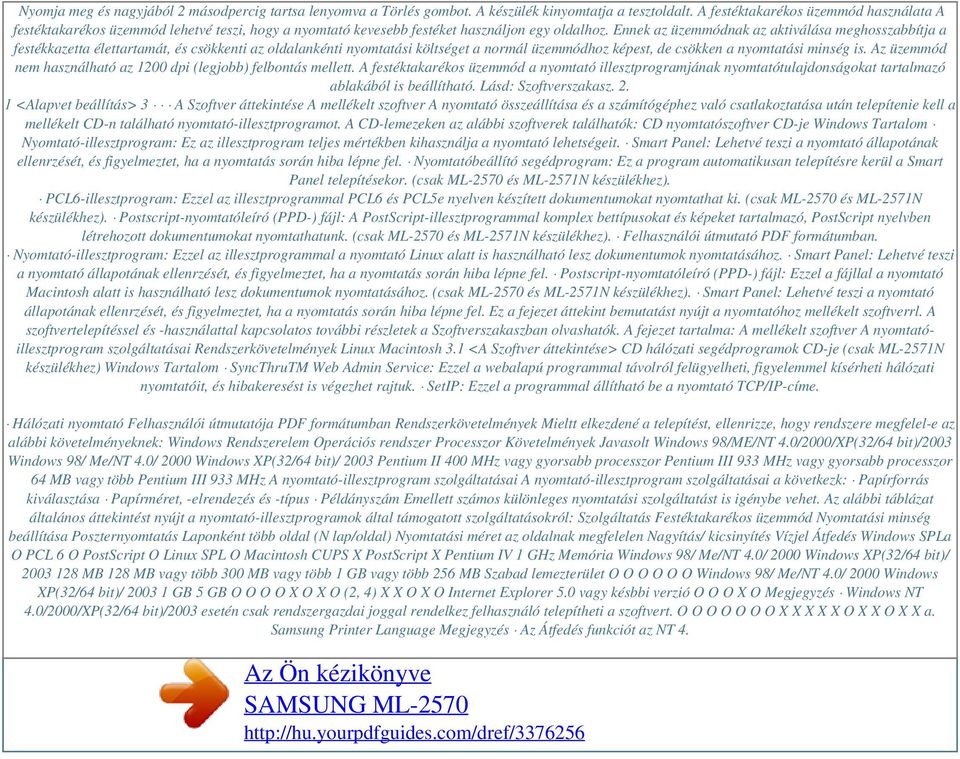

18 Nyomja meg és nagyjából 2 másodpercig tartsa lenyomva a Törlés gombot. A készülék kinyomtatja a tesztoldalt. A festéktakarékos üzemmód használata A festéktakarékos üzemmód lehetvé teszi, hogy a nyomtató kevesebb festéket használjon egy oldalhoz. Ennek az üzemmódnak az aktiválása meghosszabbítja a festékkazetta élettartamát, és csökkenti az oldalankénti nyomtatási költséget a normál üzemmódhoz képest, de csökken a nyomtatási minség is. Az üzemmód nem használható az 1200 dpi (legjobb) felbontás mellett. A festéktakarékos üzemmód a nyomtató illesztprogramjának nyomtatótulajdonságokat tartalmazó ablakából is beállítható. Lásd: Szoftverszakasz <Alapvet beállítás> 3 A Szoftver áttekintése A mellékelt szoftver A nyomtató összeállítása és a számítógéphez való csatlakoztatása után telepítenie kell a mellékelt CD-n található nyomtató-illesztprogramot. A CD-lemezeken az alábbi szoftverek találhatók: CD nyomtatószoftver CD-je Windows Tartalom Nyomtató-illesztprogram: Ez az illesztprogram teljes mértékben kihasználja a nyomtató lehetségeit. Smart Panel: Lehetvé teszi a nyomtató állapotának ellenrzését, és figyelmeztet, ha a nyomtatás során hiba lépne fel. Nyomtatóbeállító segédprogram: Ez a program automatikusan telepítésre kerül a Smart Panel telepítésekor. (csak ML-2570 és ML-2571N készülékhez). PCL6-illesztprogram: Ezzel az illesztprogrammal PCL6 és PCL5e nyelven készített dokumentumokat nyomtathat ki. (csak ML-2570 és ML-2571N készülékhez). Postscript-nyomtatóleíró (PPD-) fájl: A PostScript-illesztprogrammal komplex bettípusokat és képeket tartalmazó, PostScript nyelvben létrehozott dokumentumokat nyomtathatunk. (csak ML-2570 és ML-2571N készülékhez). Felhasználói útmutató PDF formátumban. Nyomtató-illesztprogram: Ezzel az illesztprogrammal a nyomtató Linux alatt is használható lesz dokumentumok nyomtatásához. Smart Panel: Lehetvé teszi a nyomtató állapotának ellenrzését, és figyelmeztet, ha a nyomtatás során hiba lépne fel. Postscript-nyomtatóleíró (PPD-) fájl: Ezzel a fájllal a nyomtató Macintosh alatt is használható lesz dokumentumok nyomtatásához. (csak ML-2570 és ML-2571N készülékhez). Smart Panel: Lehetvé teszi a nyomtató állapotának ellenrzését, és figyelmeztet, ha a nyomtatás során hiba lépne fel. Ez a fejezet áttekint bemutatást nyújt a nyomtatóhoz mellékelt szoftverrl. A szoftvertelepítéssel és -használattal kapcsolatos további részletek a Szoftverszakaszban olvashatók. A fejezet tartalma: A mellékelt szoftver A nyomtatóillesztprogram szolgáltatásai Rendszerkövetelmények Linux Macintosh 3.1 <A Szoftver áttekintése> CD hálózati segédprogramok CD-je (csak ML-2571N készülékhez) Windows Tartalom SyncThruTM Web Admin Service: Ezzel a webalapú programmal távolról felügyelheti, figyelemmel kísérheti hálózati nyomtatóit, és hibakeresést is végezhet rajtuk. SetIP: Ezzel a programmal állítható be a nyomtató TCP/IP-címe. Hálózati nyomtató Felhasználói útmutatója PDF formátumban Rendszerkövetelmények Mieltt elkezdené a telepítést, ellenrizze, hogy rendszere megfelel-e az alábbi követelményeknek: Windows Rendszerelem Operációs rendszer Processzor Követelmények Javasolt Windows 98/ME/NT 4.0/2000/XP(32/64 bit)/2003 Windows 98/ Me/NT 4.0/ 2000 Windows XP(32/64 bit)/ 2003 Pentium II 400 MHz vagy gyorsabb processzor Pentium III 933 MHz vagy gyorsabb processzor 64 MB vagy több Pentium III 933 MHz A nyomtató-illesztprogram szolgáltatásai A nyomtató-illesztprogram szolgáltatásai a következk: Papírforrás kiválasztása Papírméret, -elrendezés és -típus Példányszám Emellett számos különleges nyomtatási szolgáltatást is igénybe vehet. Az alábbi táblázat általános áttekintést nyújt a nyomtató-illesztprogramok által támogatott szolgáltatásokról: Szolgáltatás Festéktakarékos üzemmód Nyomtatási minség beállítása Poszternyomtatás Laponként több oldal (N lap/oldal) Nyomtatási méret az oldalnak megfelelen Nagyítás/ kicsinyítés Vízjel Átfedés Windows SPLa O PCL 6 O PostScript O Linux SPL O Macintosh CUPS X PostScript X Pentium IV 1 GHz Memória Windows 98/ Me/NT 4.0/ 2000 Windows XP(32/64 bit)/ MB 128 MB vagy több 300 MB vagy több 1 GB vagy több 256 MB Szabad lemezterület O O O O O O Windows 98/ Me/NT 4.0/ 2000 Windows XP(32/64 bit)/ GB 5 GB O O O O X O X O (2, 4) X X O X O Internet Explorer 5.0 vagy késbbi verzió O O O X O Megjegyzés Windows NT 4.0/2000/XP(32/64 bit)/2003 esetén csak rendszergazdai joggal rendelkez felhasználó telepítheti a szoftvert. O O O O O O O X X X X X O X X O X X a. Samsung Printer Language Megjegyzés Az Átfedés funkciót az NT 4. Az Ön kézikönyve SAMSUNG ML

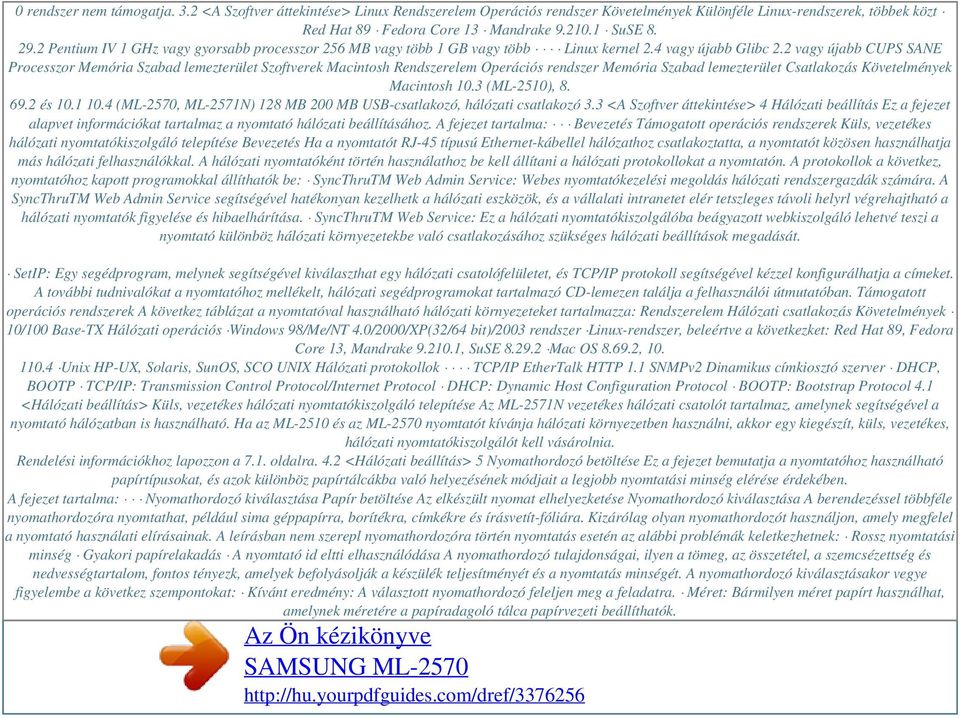

19 0 rendszer nem támogatja. 3.2 <A Szoftver áttekintése> Linux Rendszerelem Operációs rendszer Követelmények Különféle Linux-rendszerek, többek közt Red Hat 89 Fedora Core 13 Mandrake SuSE Pentium IV 1 GHz vagy gyorsabb processzor 256 MB vagy több 1 GB vagy több Linux kernel 2.4 vagy újabb Glibc 2.2 vagy újabb CUPS SANE Processzor Memória Szabad lemezterület Szoftverek Macintosh Rendszerelem Operációs rendszer Memória Szabad lemezterület Csatlakozás Követelmények Macintosh 10.3 (ML-2510), és (ML-2570, ML-2571N) 128 MB 200 MB USB-csatlakozó, hálózati csatlakozó 3.3 <A Szoftver áttekintése> 4 Hálózati beállítás Ez a fejezet alapvet információkat tartalmaz a nyomtató hálózati beállításához. A fejezet tartalma: Bevezetés Támogatott operációs rendszerek Küls, vezetékes hálózati nyomtatókiszolgáló telepítése Bevezetés Ha a nyomtatót RJ-45 típusú Ethernet-kábellel hálózathoz csatlakoztatta, a nyomtatót közösen használhatja más hálózati felhasználókkal. A hálózati nyomtatóként történ használathoz be kell állítani a hálózati protokollokat a nyomtatón. A protokollok a következ, nyomtatóhoz kapott programokkal állíthatók be: SyncThruTM Web Admin Service: Webes nyomtatókezelési megoldás hálózati rendszergazdák számára. A SyncThruTM Web Admin Service segítségével hatékonyan kezelhetk a hálózati eszközök, és a vállalati intranetet elér tetszleges távoli helyrl végrehajtható a hálózati nyomtatók figyelése és hibaelhárítása. SyncThruTM Web Service: Ez a hálózati nyomtatókiszolgálóba beágyazott webkiszolgáló lehetvé teszi a nyomtató különböz hálózati környezetekbe való csatlakozásához szükséges hálózati beállítások megadását. SetIP: Egy segédprogram, melynek segítségével kiválaszthat egy hálózati csatolófelületet, és TCP/IP protokoll segítségével kézzel konfigurálhatja a címeket. A további tudnivalókat a nyomtatóhoz mellékelt, hálózati segédprogramokat tartalmazó CD-lemezen találja a felhasználói útmutatóban. Támogatott operációs rendszerek A következ táblázat a nyomtatóval használható hálózati környezeteket tartalmazza: Rendszerelem Hálózati csatlakozás Követelmények 10/100 Base-TX Hálózati operációs Windows 98/Me/NT 4.0/2000/XP(32/64 bit)/2003 rendszer Linux-rendszer, beleértve a következket: Red Hat 89, Fedora Core 13, Mandrake , SuSE Mac OS , Unix HP-UX, Solaris, SunOS, SCO UNIX Hálózati protokollok TCP/IP EtherTalk HTTP 1.1 SNMPv2 Dinamikus címkiosztó szerver DHCP, BOOTP TCP/IP: Transmission Control Protocol/Internet Protocol DHCP: Dynamic Host Configuration Protocol BOOTP: Bootstrap Protocol 4.1 <Hálózati beállítás> Küls, vezetékes hálózati nyomtatókiszolgáló telepítése Az ML-2571N vezetékes hálózati csatolót tartalmaz, amelynek segítségével a nyomtató hálózatban is használható. Ha az ML-2510 és az ML-2570 nyomtatót kívánja hálózati környezetben használni, akkor egy kiegészít, küls, vezetékes, hálózati nyomtatókiszolgálót kell vásárolnia. Rendelési információkhoz lapozzon a 7.1. oldalra. 4.2 <Hálózati beállítás> 5 Nyomathordozó betöltése Ez a fejezet bemutatja a nyomtatóhoz használható papírtípusokat, és azok különböz papírtálcákba való helyezésének módjait a legjobb nyomtatási minség elérése érdekében. A fejezet tartalma: Nyomathordozó kiválasztása Papír betöltése Az elkészült nyomat elhelyezketése Nyomathordozó kiválasztása A berendezéssel többféle nyomathordozóra nyomtathat, például sima géppapírra, borítékra, címkékre és írásvetít-fóliára. Kizárólag olyan nyomathordozót használjon, amely megfelel a nyomtató használati elírásainak. A leírásban nem szerepl nyomathordozóra történ nyomtatás esetén az alábbi problémák keletkezhetnek: Rossz nyomtatási minség Gyakori papírelakadás A nyomtató id eltti elhasználódása A nyomathordozó tulajdonságai, ilyen a tömeg, az összetétel, a szemcsézettség és nedvességtartalom, fontos tényezk, amelyek befolyásolják a készülék teljesítményét és a nyomtatás minségét. A nyomathordozó kiválasztásakor vegye figyelembe a következ szempontokat: Kívánt eredmény: A választott nyomathordozó feleljen meg a feladatra. Méret: Bármilyen méret papírt használhat, amelynek méretére a papíradagoló tálca papírvezeti beállíthatók. Az Ön kézikönyve SAMSUNG ML

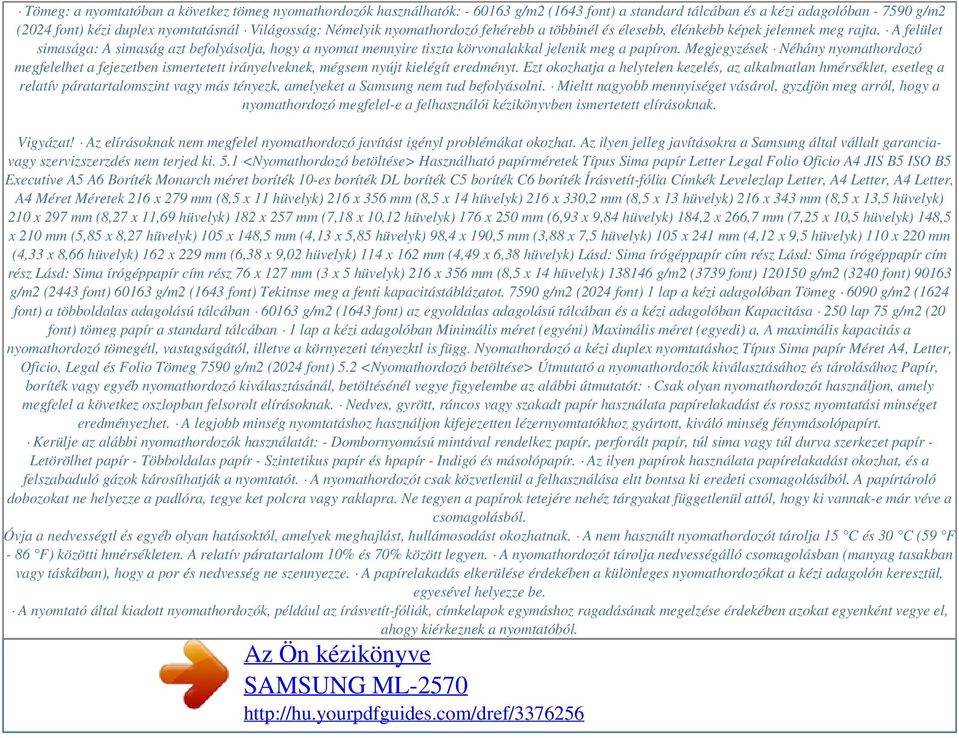

20 Tömeg: a nyomtatóban a következ tömeg nyomathordozók használhatók: g/m2 (1643 font) a standard tálcában és a kézi adagolóban g/m2 (2024 font) kézi duplex nyomtatásnál Világosság: Némelyik nyomathordozó fehérebb a többinél és élesebb, élénkebb képek jelennek meg rajta. A felület simasága: A simaság azt befolyásolja, hogy a nyomat mennyire tiszta körvonalakkal jelenik meg a papíron. Megjegyzések Néhány nyomathordozó megfelelhet a fejezetben ismertetett irányelveknek, mégsem nyújt kielégít eredményt. Ezt okozhatja a helytelen kezelés, az alkalmatlan hmérséklet, esetleg a relatív páratartalomszint vagy más tényezk, amelyeket a Samsung nem tud befolyásolni. Mieltt nagyobb mennyiséget vásárol, gyzdjön meg arról, hogy a nyomathordozó megfelel-e a felhasználói kézikönyvben ismertetett elírásoknak. Vigyázat! Az elírásoknak nem megfelel nyomathordozó javítást igényl problémákat okozhat. Az ilyen jelleg javításokra a Samsung által vállalt garanciavagy szervizszerzdés nem terjed ki. 5.1 <Nyomathordozó betöltése> Használható papírméretek Típus Sima papír Letter Legal Folio Oficio A4 JIS B5 ISO B5 Executive A5 A6 Boríték Monarch méret boríték 10-es boríték DL boríték C5 boríték C6 boríték Írásvetít-fólia Címkék Levelezlap Letter, A4 Letter, A4 Letter, A4 Méret Méretek 216 x 279 mm (8,5 x 11 hüvelyk) 216 x 356 mm (8,5 x 14 hüvelyk) 216 x 330,2 mm (8,5 x 13 hüvelyk) 216 x 343 mm (8,5 x 13,5 hüvelyk) 210 x 297 mm (8,27 x 11,69 hüvelyk) 182 x 257 mm (7,18 x 10,12 hüvelyk) 176 x 250 mm (6,93 x 9,84 hüvelyk) 184,2 x 266,7 mm (7,25 x 10,5 hüvelyk) 148,5 x 210 mm (5,85 x 8,27 hüvelyk) 105 x 148,5 mm (4,13 x 5,85 hüvelyk) 98,4 x 190,5 mm (3,88 x 7,5 hüvelyk) 105 x 241 mm (4,12 x 9,5 hüvelyk) 110 x 220 mm (4,33 x 8,66 hüvelyk) 162 x 229 mm (6,38 x 9,02 hüvelyk) 114 x 162 mm (4,49 x 6,38 hüvelyk) Lásd: Sima írógéppapír cím rész Lásd: Sima írógéppapír cím rész Lásd: Sima írógéppapír cím rész 76 x 127 mm (3 x 5 hüvelyk) 216 x 356 mm (8,5 x 14 hüvelyk) g/m2 (3739 font) g/m2 (3240 font) g/m2 (2443 font) g/m2 (1643 font) Tekitnse meg a fenti kapacitástáblázatot g/m2 (2024 font) 1 lap a kézi adagolóban Tömeg 6090 g/m2 (1624 font) a többoldalas adagolású tálcában g/m2 (1643 font) az egyoldalas adagolású tálcában és a kézi adagolóban Kapacitása 250 lap 75 g/m2 (20 font) tömeg papír a standard tálcában 1 lap a kézi adagolóban Minimális méret (egyéni) Maximális méret (egyedi) a. A maximális kapacitás a nyomathordozó tömegétl, vastagságától, illetve a környezeti tényezktl is függ. Nyomathordozó a kézi duplex nyomtatáshoz Típus Sima papír Méret A4, Letter, Oficio, Legal és Folio Tömeg 7590 g/m2 (2024 font) 5.2 <Nyomathordozó betöltése> Útmutató a nyomathordozók kiválasztásához és tárolásához Papír, boríték vagy egyéb nyomathordozó kiválasztásánál, betöltésénél vegye figyelembe az alábbi útmutatót: Csak olyan nyomathordozót használjon, amely megfelel a következ oszlopban felsorolt elírásoknak. Nedves, gyrött, ráncos vagy szakadt papír használata papírelakadást és rossz nyomtatási minséget eredményezhet. A legjobb minség nyomtatáshoz használjon kifejezetten lézernyomtatókhoz gyártott, kiváló minség fénymásolópapírt. Kerülje az alábbi nyomathordozók használatát: - Dombornyomású mintával rendelkez papír, perforált papír, túl sima vagy túl durva szerkezet papír - Letörölhet papír - Többoldalas papír - Szintetikus papír és hpapír - Indigó és másolópapír. Az ilyen papírok használata papírelakadást okozhat, és a felszabaduló gázok károsíthatják a nyomtatót. A nyomathordozót csak közvetlenül a felhasználása eltt bontsa ki eredeti csomagolásából. A papírtároló dobozokat ne helyezze a padlóra, tegye ket polcra vagy raklapra. Ne tegyen a papírok tetejére nehéz tárgyakat függetlenül attól, hogy ki vannak-e már véve a csomagolásból. Óvja a nedvességtl és egyéb olyan hatásoktól, amelyek meghajlást, hullámosodást okozhatnak. A nem használt nyomathordozót tárolja 15 C és 30 C (59 F - 86 F) közötti hmérsékleten. A relatív páratartalom 10% és 70% között legyen. A nyomathordozót tárolja nedvességálló csomagolásban (manyag tasakban vagy táskában), hogy a por és nedvesség ne szennyezze. A papírelakadás elkerülése érdekében a különleges nyomathordozókat a kézi adagolón keresztül, egyesével helyezze be. A nyomtató által kiadott nyomathordozók, például az írásvetít-fóliák, címkelapok egymáshoz ragadásának megelzése érdekében azokat egyenként vegye el, ahogy kiérkeznek a nyomtatóból. Az Ön kézikönyve SAMSUNG ML

21 Útmutató a különleges nyomathordozókhoz Típus Borítékok Útmutató A sikeres borítéknyomtatás a borítékok minségétl függ. Borítékok kiválasztásakor az alábbi tényezket kell figyelembe venni: - Tömeg: A borítékpapír tömege legfeljebb 90 g/m2 (24 font) lehet, ellenkez esetben elakadás fordulhat el. - Szerkezet: Nyomtatás eltt a borítékoknak laposan kell feküdniük, kevesebb mint 6 mm (0,25 hüvelyk) görbülettel, és nem tartalmazhatnak levegt. - Állapot: A boríték ne legyen ráncos, gyrött vagy egyéb módon sérült. - Hmérséklet: Olyan borítékokat kell használni, amelyek elviselik a mködés közben a nyomtatóban keletkez ht és nyomást. Csak jó kialakítású, éles és ers hajtásokkal ellátott borítékot használjon. Ne használjon felbélyegzett borítékot. Ne használjon kapcsos, önzáródó, ablakos, bevonattal rendelkez, öntapadós vagy egyéb szintetikus anyagból készült borítékot. Ne használjon sérült vagy gyenge minség borítékokat. Gyzdjön meg róla, hogy a boríték szegélye mindkét szélén kiér a sarkáig. Elfogadható Nem megfelel FIGYELMEZTETÉS: Ha egymás után 20 borítékot nyomtat, az elüls fedél bemelegedhet. Kérjük, legyen nagyon óvatos. A lehúzható ragasztócsíkkal vagy az egynél több lehajtható ragasztószárnnyal rendelkez borítékoknál a ragasztónak el kell viselnie az égetegységben 0,1 másodpercig fennálló 180 C (356 F) hmérsékletet. A külön behajtások és papírcsíkok felgyrdést, ráncosodást vagy elakadást okozhatnak, és a beéget egységet is károsíthatják. A legjobb nyomtatási minség elérése érdekében a margók nem lehetnek 15 mm-nél (0,6 hüvelyknél) közelebb a boríték széleihez. Ne nyomtasson a boríték illesztési vonalaira. 5.3 <Nyomathordozó betöltése> Típus Írásvetít-fóliák Útmutató A nyomtató károsodásának megelzése érdekében csak lézernyomtatókhoz készített írásvetít-fóliákat használjon. A nyomtatóban használt írásvetít-fóliának ellen kell tudnia állnia a nyomtató 180 C (356 F) nyomtatási hmérsékletének. Miután kivette a nyomtatóból, helyezze azokat sík felületre. Az írásvetít-fóliákat nem szabad hosszabb ideig a papírtálcán hagyni. A lerakódott por és kosz pöttyös nyomtatást eredményezhet. Az ujjlenyomatok miatt kialakuló elkendések elkerülése érdekében körültekinten bánjon a fóliával. Az elhalványulás megelzése végett ne tegye ki a nyomtatott írásvetít-fóliákat hosszan tartó napfénynek. Bizonyosodjon meg róla, hogy a fóliák élei sértetlenek, azok nem gyröttek vagy ráncosak. A nyomtató károsodásának megelzése érdekében csak lézernyomtatókhoz készített címkéket használjon. A címkék kiválasztásánál vegye figyelembe az alábbi tényezket: - Ragasztó: A ragasztó anyagának stabilnak kell maradnia a nyomtató 180 C (356 F) nyomtatási hmérsékletén. - Elrendezés: Csak olyan címkéket használjon, melyek között nincs fedetlenül maradt hordozólap. A címkék lejöhetnek azokról a lapokról, amelyeken a címkék nem érnek egymáshoz, ezáltal komoly elakadást okozhatnak. - Hullámosodás: Nyomtatás eltt a címkéknek egyenesen kell feküdniük, az elhajlás egyik irányban sem lehet 13 mm-nél (0,5 hüvelyknél) nagyobb. - Állapot: Ne használjon ráncos, hólyagos vagy egyéb módon a hordozóról levált címkéket. Ellenrizze, hogy a címkék közötti réseken nem látszik-e ki ragasztóanyag. Ha kilátszik a ragasztó, akkor nyomtatás közben leválhat a címkék hátoldala, és ez papírelakadást okozhat. A szabadon lev ragasztó a nyomtató alkatrészeit is károsíthatja. A címkelapokat csak egyszer helyezze be a nyomtatóba. A hátlap kialakítása miatt ezek csak egyszer haladhatnak át a nyomtatón. Ne használjon olyan címkét, amelynek a hátoldala leválófélben van, gyrött, hólyagos vagy más módon sérült. Típus Levelezlap vagy egyedi méret anyagok Útmutató Ne nyomtasson 76 mm-nél (3 hüvelyknél) keskenyebb és 127 mm-nél (5 hüvelyknél) rövidebb nyomathordozóra. Az alkalmazásban legalább 6,4 mm (0,25 hüvelyk) margót hagyjon a hordozó széleitl. A levélfejléceket olyan hálló tintával kell nyomtatni, amely nem olvad meg, vagy párolog el, és nem bocsát ki veszélyes anyagokat, amikor a nyomtató hozzávetlegesen 0,1 másodpercig 180 C (356 F) hmérsékleten nyomtat. Az Ön kézikönyve SAMSUNG ML

22 Powered by TCPDF ( A levélfejlécek nyomtatásához használt tinta nem lehet gyúlékony, és nem károsíthatja a nyomtató görgit. Az rlapokat és levélpapírokat páramentes csomagolásban kell tárolni, a tárolás közben bekövetkez változások elkerülése érdekében. Mieltt elnyomott papírt, például rlapot vagy fejléces papírt helyezne a nyomtatóba, ellenrizze, hogy száraz-e a tinta a papíron. A nyomtatási folyamat során a nedves tinta leválhat a papírról, rontva a nyomtatás minségét. Elnyomott papír Címkék Papír betöltése A legtöbbször használt nyomathordozót töltse a tálcába. A tálcába maximum 250 lap 75 g/m2 (20 font) tömeg sima papír fér. A standard tálca használata Papír betöltéséhez nyissa ki a tálcát, és nyomtatási oldallal felfelé helyezze be a papírt. 5.4 <Nyomathordozó betöltése> Fejléces levélpapírt a fejléces oldallal felfelé kell behelyezni. A lap fels, emblémát tartalmazó felének kell elször belépnie a nyomtatóba. 2 Állítsa be a kézi adagoló papírvezetit a papírcsomag szélességének megfelelen. Ne erltesse túlságosan, mert a papír meghajolhat, ezáltal elakadást okozhat, vagy ferde lehet a nyomtatás. Megjegyzések Ha gondjai támadnak a behelyezéssel kapcsolatban, akkor egyesével töltse a papírt a kézi adagolóba. Az egyik oldalán már nyomtatott papír is használható. A nyomtatott oldalnak kell lefelé lennie, és a nem hajlított élnek kell elször belépnie a nyomtatóba. Ha papíradagolási problémákat tapasztal, fordítsa meg a papírlapot. A nyomtatási minség ebben az esetben nem garantált. A kézi adagoló használata A kézi adagolóba különleges méret és típusú nyomathordozó is betölthet, például írásvetít-fólia, levelezlap, jegyzetcédula és boríték. Speciális nyomathordozóra történ egyoldalas nyomtatás esetén célszer használni. Papír betöltése a kézi adagolóba: 1 Helyezzen be egy lapot a nyomtatandó oldalával felfelé. 3 Dokumentum nyomtatásakor a használt szoftverben állítsa be a papírforrást és -típust. Lásd: Szoftverszakasz. Tippek a kézi adagoló használatához Egyszerre csak azonos méret nyomathordozókat töltsön a kézi adagolóba. A papírelakadás elkerülése érdekében ne tegyen papírt a készülékbe, amíg van papír a kézi adagolóban. Ez vonatkozik a standard tálcára is. A nyomathordozót a nyomtatási oldallal felfelé kell betölteni úgy, hogy a fels széle lépjen be elször a kézi adagolóba, és ott középen helyezkedjen el. A papírelakadások és a minségi problémák elkerülése érdekében csak a(z) 5.2. oldalon ismertetett elírásoknak megfelel nyomathordozót használjon. A felhasznált nyomathordozó típusától függen tartsa be az alábbi betöltési javaslatokat: Borítékok: Behajtható oldallal lefelé, a bélyeg helye a bal fels sarokba kerüljön. Írásvetít-fóliák: Nyomtatandó oldallal felfelé, és a ragasztós csíkkal ellátott fels rész lépjen be elször a nyomtatóba. Címkék: Nyomtatandó oldallal felfelé, és a fels rövidebb él lépjen be elször a nyomtatóba. Elnyomott papír: Nyomtatandó oldallal lefelé, és a fels él lépjen be elször a nyomtatóba. Levelezlap: Nyomtatandó oldallal felfelé, és a rövidebb él lépjen be elször a nyomtatóba. Korábban már nyomtatott papír: Az elz nyomattal lefelé, a nem hajlott felével a nyomtató felé lépjen be elször a nyomtatóba. A kézi adagolás használata Kézzel tölthet be egy lapot a többfunkciós tálcába, ha a dokumentum nyomtatási beállításainak módosításakor a Kézi adagoló értéket választja a Forrás beállításnál, a Papír panellapon. Lásd: Szoftverszakasz. A kézi papíradagolás akkor hasznos, ha minden oldal kinyomtatása után ellenrizni kívánja a nyomtatás minségét. Töltsön papírt laponként a kézi adagolóba, küldje el az els oldal nyomtatási adatait a számítógéprl, majd nyomja le a Törlés gombot a vezérlpulton minden további oldal nyomtatásához. Megjegyzés Írásvetít-fólia esetén az éleinél fogva tartsa a fóliát, ne érintse meg a nyomtatási területet. Az ujjain lev zsír minségi problémákat okozhat a nyomtatás során. 5.5 <Nyomathordozó betöltése> 1 Helyezze a papírt a kézi adagolóba nyomtatási oldalával lefelé. Az elkészült nyomat elhelyezketése 1 2 Állítsa be a kézi adagoló papírvezetit a papírcsomag szélességének megfelelen. Ne erltesse túlságosan, mert a papír meghajolhat, ezáltal elakadást okozhat, vagy ferde lehet a nyomtatás. Az Ön kézikönyve SAMSUNG ML
