STILE /12 felülvizsg. 0 TELEPÍTÉSI, HASZNÁLATI ÉS KARBANTARTÁSI ÚTMUTATÓ

Átírás

1 STILE /12 felülvizsg. 0 TELEPÍTÉSI, HASZNÁLATI ÉS KARBANTARTÁSI ÚTMUTATÓ

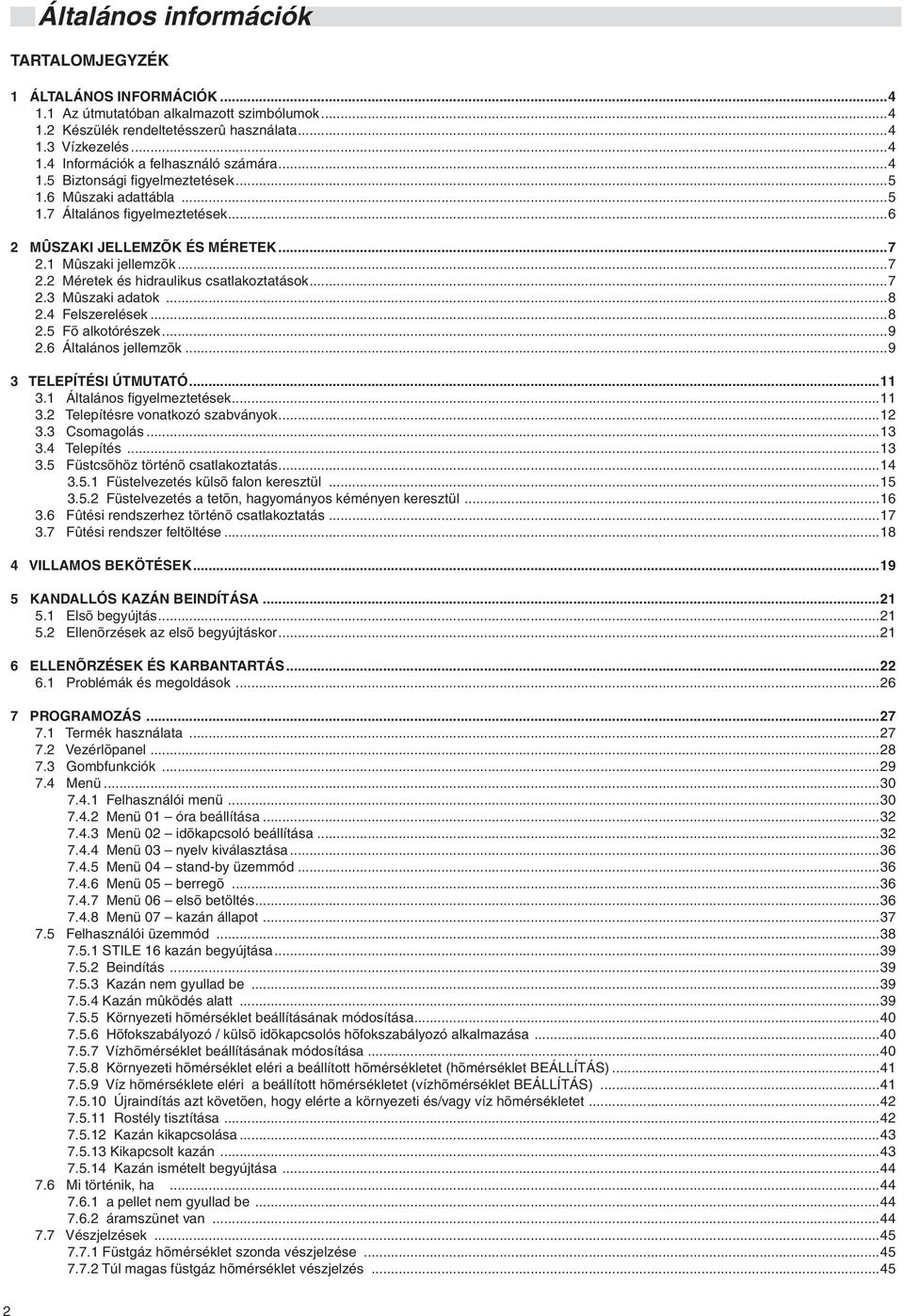

2 Általános információk TARTALOMJEGYZÉK 1 ÁLTALÁNOS INFORMÁCIÓK Az útmutatóban alkalmazott szimbólumok Készülék rendeltetésszerû használata Vízkezelés Információk a felhasználó számára Biztonsági fi gyelmeztetések Mûszaki adattábla Általános fi gyelmeztetések MÛSZAKI JELLEMZÕK ÉS MÉRETEK Mûszaki jellemzõk Méretek és hidraulikus csatlakoztatások Mûszaki adatok Felszerelések Fõ alkotórészek Általános jellemzõk TELEPÍTÉSI ÚTMUTATÓ Általános fi gyelmeztetések Telepítésre vonatkozó szabványok Csomagolás Telepítés Füstcsõhöz történõ csatlakoztatás Füstelvezetés külsõ falon keresztül Füstelvezetés a tetõn, hagyományos kéményen keresztül Fûtési rendszerhez történõ csatlakoztatás Fûtési rendszer feltöltése VILLAMOS BEKÖTÉSEK KANDALLÓS KAZÁN BEINDÍTÁSA Elsõ begyújtás Ellenõrzések az elsõ begyújtáskor ELLENÕRZÉSEK ÉS KARBANTARTÁS Problémák és megoldások PROGRAMOZÁS Termék használata Vezérlõpanel Gombfunkciók Menü Felhasználói menü Menü 01 óra beállítása Menü 02 idõkapcsoló beállítása Menü 03 nyelv kiválasztása Menü 04 stand-by üzemmód Menü 05 berregõ Menü 06 elsõ betöltés Menü 07 kazán állapot Felhasználói üzemmód STILE 16 kazán begyújtása Beindítás Kazán nem gyullad be Kazán mûködés alatt Környezeti hõmérséklet beállításának módosítása Hõfokszabályozó / külsõ idõkapcsolós hõfokszabályozó alkalmazása Vízhõmérséklet beállításának módosítása Környezeti hõmérséklet eléri a beállított hõmérsékletet (hõmérséklet BEÁLLÍTÁS) Víz hõmérséklete eléri a beállított hõmérsékletet (vízhõmérséklet BEÁLLÍTÁS) Újraindítás azt követõen, hogy elérte a környezeti és/vagy víz hõmérsékletet Rostély tisztítása Kazán kikapcsolása Kikapcsolt kazán Kazán ismételt begyújtása Mi történik, ha a pellet nem gyullad be áramszünet van Vészjelzések Füstgáz hõmérséklet szonda vészjelzése Túl magas füstgáz hõmérséklet vészjelzés

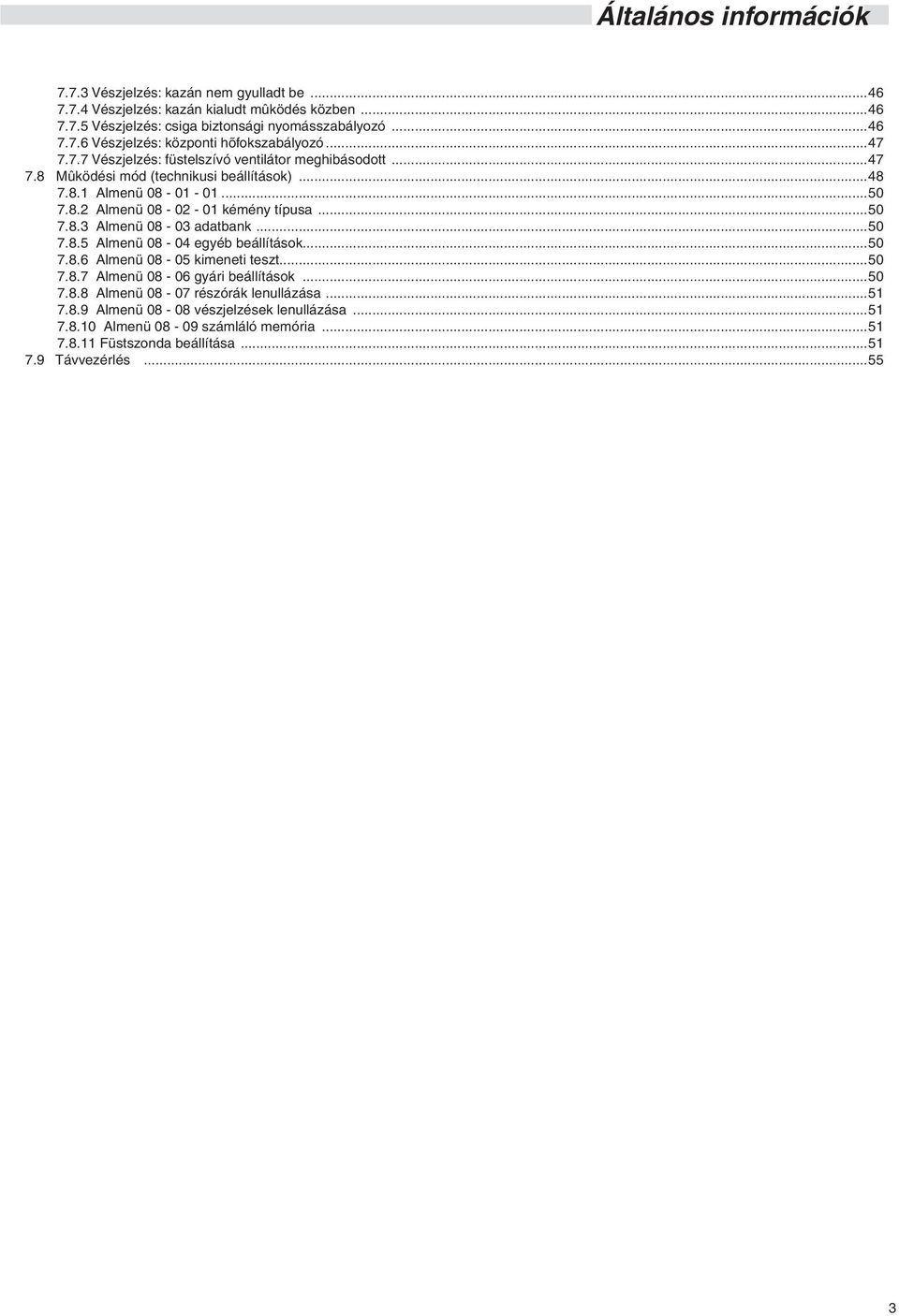

3 Általános információk Vészjelzés: kazán nem gyulladt be Vészjelzés: kazán kialudt mûködés közben Vészjelzés: csiga biztonsági nyomásszabályozó Vészjelzés: központi hõfokszabályozó Vészjelzés: füstelszívó ventilátor meghibásodott Mûködési mód (technikusi beállítások) Almenü Almenü kémény típusa Almenü adatbank Almenü egyéb beállítások Almenü kimeneti teszt Almenü gyári beállítások Almenü részórák lenullázása Almenü vészjelzések lenullázása Almenü számláló memória Füstszonda beállítása Távvezérlés

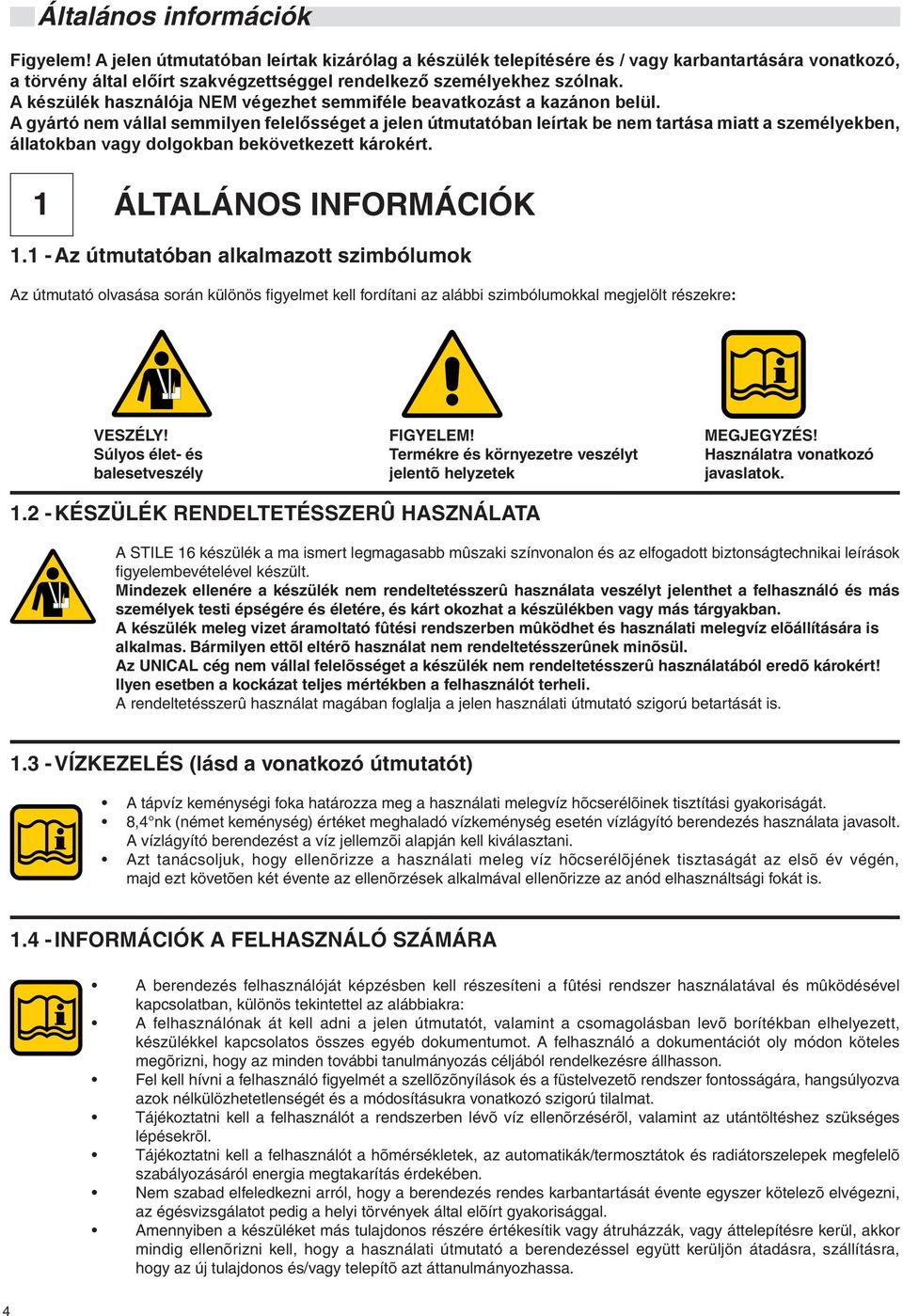

4 Általános információk Figyelem! A jelen útmutatóban leírtak kizárólag a készülék telepítésére és / vagy karbantartására vonatkozó, a törvény által előírt szakvégzettséggel rendelkező személyekhez szólnak. A készülék használója NEM végezhet semmiféle beavatkozást a kazánon belül. A gyártó nem vállal semmilyen felelősséget a jelen útmutatóban leírtak be nem tartása miatt a személyekben, állatokban vagy dolgokban bekövetkezett károkért. 1 ÁLTALÁNOS INFORMÁCIÓK Az útmutatóban alkalmazott szimbólumok Az útmutató olvasása során különös fi gyelmet kell fordítani az alábbi szimbólumokkal megjelölt részekre: VESZÉLY! Súlyos élet- és balesetveszély FIGYELEM! Termékre és környezetre veszélyt jelentõ helyzetek MEGJEGYZÉS! Használatra vonatkozó javaslatok KÉSZÜLÉK RENDELTETÉSSZERÛ HASZNÁLATA A STILE 16 készülék a ma ismert legmagasabb mûszaki színvonalon és az elfogadott biztonságtechnikai leírások fi gyelembevételével készült. Mindezek ellenére a készülék nem rendeltetésszerû használata veszélyt jelenthet a felhasználó és más személyek testi épségére és életére, és kárt okozhat a készülékben vagy más tárgyakban. A készülék meleg vizet áramoltató fûtési rendszerben mûködhet és használati melegvíz elõállítására is alkalmas. Bármilyen ettõl eltérõ használat nem rendeltetésszerûnek minõsül. Az UNICAL cég nem vállal felelõsséget a készülék nem rendeltetésszerû használatából eredõ károkért! Ilyen esetben a kockázat teljes mértékben a felhasználót terheli. A rendeltetésszerû használat magában foglalja a jelen használati útmutató szigorú betartását is VÍZKEZELÉS (lásd a vonatkozó útmutatót) A tápvíz keménységi foka határozza meg a használati melegvíz hõcserélõinek tisztítási gyakoriságát. 8,4 nk (német keménység) értéket meghaladó vízkeménység esetén vízlágyító berendezés használata javasolt. A vízlágyító berendezést a víz jellemzõi alapján kell kiválasztani. Azt tanácsoljuk, hogy ellenõrizze a használati meleg víz hõcserélõjének tisztaságát az elsõ év végén, majd ezt követõen két évente az ellenõrzések alkalmával ellenõrizze az anód elhasználtsági fokát is INFORMÁCIÓK A FELHASZNÁLÓ SZÁMÁRA A berendezés felhasználóját képzésben kell részesíteni a fûtési rendszer használatával és mûködésével kapcsolatban, különös tekintettel az alábbiakra: A felhasználónak át kell adni a jelen útmutatót, valamint a csomagolásban levõ borítékban elhelyezett, készülékkel kapcsolatos összes egyéb dokumentumot. A felhasználó a dokumentációt oly módon köteles megõrizni, hogy az minden további tanulmányozás céljából rendelkezésre állhasson. Fel kell hívni a felhasználó fi gyelmét a szellõzõnyílások és a füstelvezetõ rendszer fontosságára, hangsúlyozva azok nélkülözhetetlenségét és a módosításukra vonatkozó szigorú tilalmat. Tájékoztatni kell a felhasználót a rendszerben lévõ víz ellenõrzésérõl, valamint az utántöltéshez szükséges lépésekrõl. Tájékoztatni kell a felhasználót a hõmérsékletek, az automatikák/termosztátok és radiátorszelepek megfelelõ szabályozásáról energia megtakarítás érdekében. Nem szabad elfeledkezni arról, hogy a berendezés rendes karbantartását évente egyszer kötelezõ elvégezni, az égésvizsgálatot pedig a helyi törvények által elõírt gyakorisággal. Amennyiben a készüléket más tulajdonos részére értékesítik vagy átruházzák, vagy áttelepítésre kerül, akkor mindig ellenõrizni kell, hogy a használati útmutató a berendezéssel együtt kerüljön átadásra, szállításra, hogy az új tulajdonos és/vagy telepítõ azt áttanulmányozhassa. 4

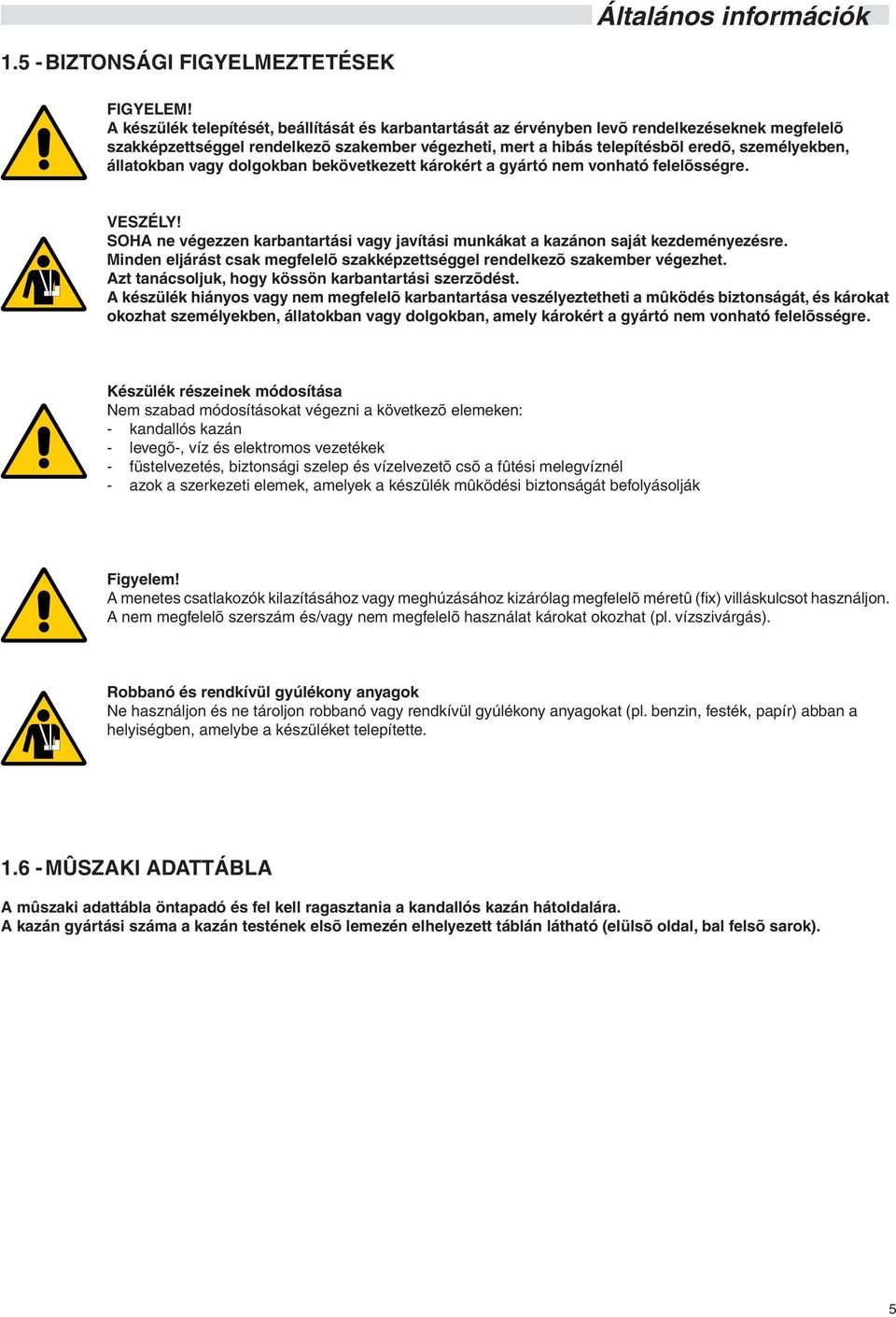

5 Általános információk BIZTONSÁGI FIGYELMEZTETÉSEK FIGYELEM! A készülék telepítését, beállítását és karbantartását az érvényben levõ rendelkezéseknek megfelelõ szakképzettséggel rendelkezõ szakember végezheti, mert a hibás telepítésbõl eredõ, személyekben, állatokban vagy dolgokban bekövetkezett károkért a gyártó nem vonható felelõsségre. VESZÉLY! SOHA ne végezzen karbantartási vagy javítási munkákat a kazánon saját kezdeményezésre. Minden eljárást csak megfelelõ szakképzettséggel rendelkezõ szakember végezhet. Azt tanácsoljuk, hogy kössön karbantartási szerzõdést. A készülék hiányos vagy nem megfelelõ karbantartása veszélyeztetheti a mûködés biztonságát, és károkat okozhat személyekben, állatokban vagy dolgokban, amely károkért a gyártó nem vonható felelõsségre. Készülék részeinek módosítása Nem szabad módosításokat végezni a következõ elemeken: - kandallós kazán - levegõ-, víz és elektromos vezetékek - füstelvezetés, biztonsági szelep és vízelvezetõ csõ a fûtési melegvíznél - azok a szerkezeti elemek, amelyek a készülék mûködési biztonságát befolyásolják Figyelem! A menetes csatlakozók kilazításához vagy meghúzásához kizárólag megfelelõ méretû (fix) villáskulcsot használjon. A nem megfelelõ szerszám és/vagy nem megfelelõ használat károkat okozhat (pl. vízszivárgás). Robbanó és rendkívül gyúlékony anyagok Ne használjon és ne tároljon robbanó vagy rendkívül gyúlékony anyagokat (pl. benzin, festék, papír) abban a helyiségben, amelybe a készüléket telepítette MÛSZAKI ADATTÁBLA A mûszaki adattábla öntapadó és fel kell ragasztania a kandallós kazán hátoldalára. A kazán gyártási száma a kazán testének elsõ lemezén elhelyezett táblán látható (elülsõ oldal, bal felsõ sarok). 5

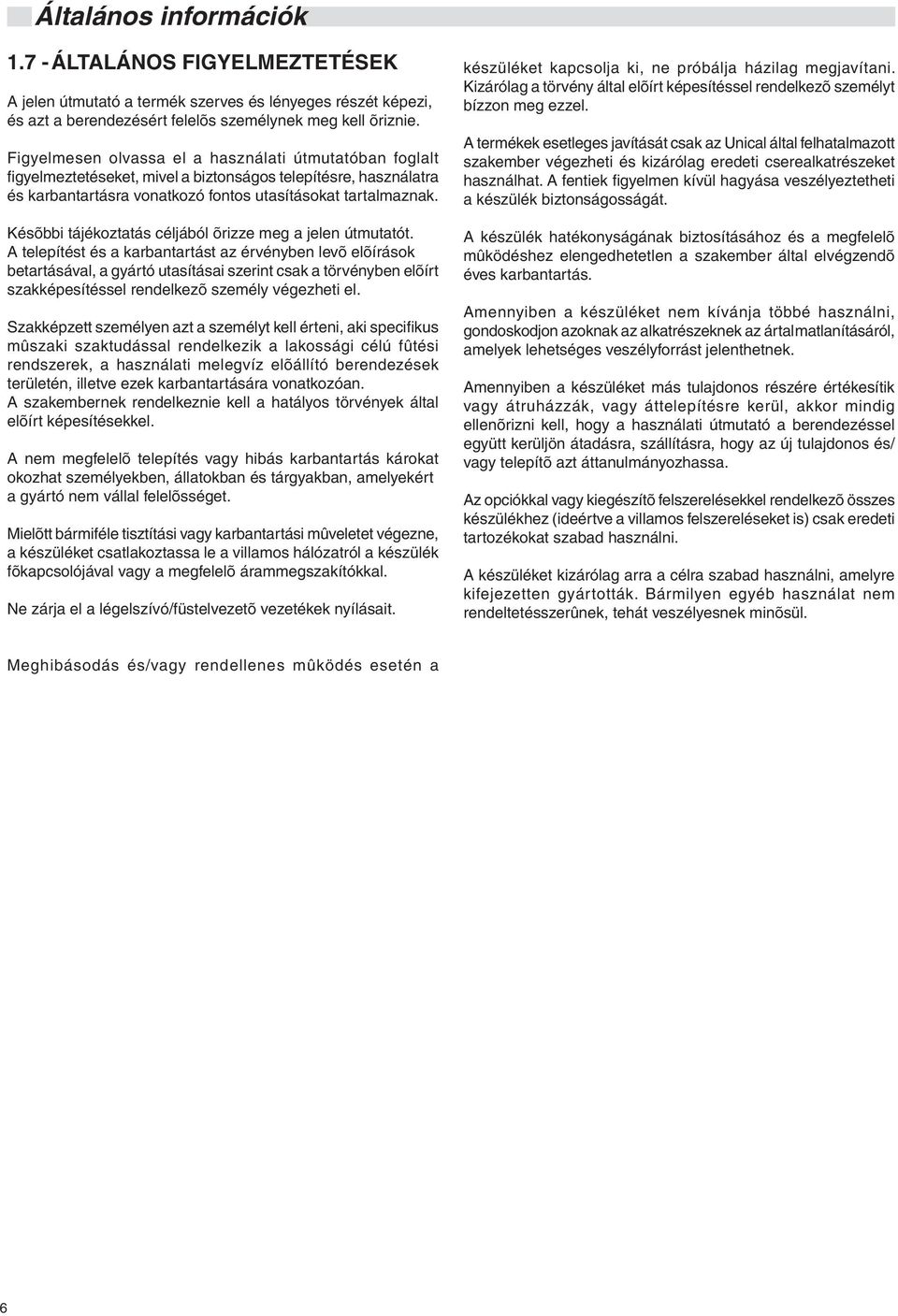

6 Általános információk ÁLTALÁNOS FIGYELMEZTETÉSEK A jelen útmutató a termék szerves és lényeges részét képezi, és azt a berendezésért felelõs személynek meg kell õriznie. Figyelmesen olvassa el a használati útmutatóban foglalt figyelmeztetéseket, mivel a biztonságos telepítésre, használatra és karbantartásra vonatkozó fontos utasításokat tartalmaznak. Késõbbi tájékoztatás céljából õrizze meg a jelen útmutatót. A telepítést és a karbantartást az érvényben levõ elõírások betartásával, a gyártó utasításai szerint csak a törvényben elõírt szakképesítéssel rendelkezõ személy végezheti el. Szakképzett személyen azt a személyt kell érteni, aki specifikus mûszaki szaktudással rendelkezik a lakossági célú fûtési rendszerek, a használati melegvíz elõállító berendezések területén, illetve ezek karbantartására vonatkozóan. A szakembernek rendelkeznie kell a hatályos törvények által elõírt képesítésekkel. A nem megfelelõ telepítés vagy hibás karbantartás károkat okozhat személyekben, állatokban és tárgyakban, amelyekért a gyártó nem vállal felelõsséget. Mielõtt bármiféle tisztítási vagy karbantartási mûveletet végezne, a készüléket csatlakoztassa le a villamos hálózatról a készülék fõkapcsolójával vagy a megfelelõ áram meg szakítókkal. Ne zárja el a légelszívó/füstelvezetõ vezetékek nyílásait. készüléket kapcsolja ki, ne próbálja házilag megjavítani. Kizárólag a törvény által elõírt képesítéssel rendelkezõ személyt bízzon meg ezzel. A termékek esetleges javítását csak az Unical által felhatalmazott szakember végezheti és kizárólag eredeti cserealkatrészeket használhat. A fentiek fi gyelmen kívül hagyása veszélyeztetheti a készülék biztonságosságát. A készülék hatékonyságának biztosításához és a megfelelõ mûködéshez elengedhetetlen a szakember által elvégzendõ éves karbantartás. Amennyiben a készüléket nem kívánja többé használni, gondoskodjon azoknak az alkatrészeknek az ártal matlanításáról, amelyek lehetséges veszélyforrást jelenthetnek. Amennyiben a készüléket más tulajdonos részére értékesítik vagy átruházzák, vagy áttelepítésre kerül, akkor mindig ellenõrizni kell, hogy a használati útmutató a berendezéssel együtt kerüljön átadásra, szállításra, hogy az új tulajdonos és/ vagy telepítõ azt áttanulmányozhassa. Az opciókkal vagy kiegészítõ felszerelésekkel rendelkezõ összes készülékhez (ideértve a villamos felszereléseket is) csak eredeti tartozékokat szabad használni. A készüléket kizárólag arra a célra szabad használni, amelyre kifejezetten gyártották. Bármilyen egyéb használat nem rendeltetésszerûnek, tehát veszélyesnek minõsül. Meghibásodás és/vagy rendellenes mûködés esetén a 6

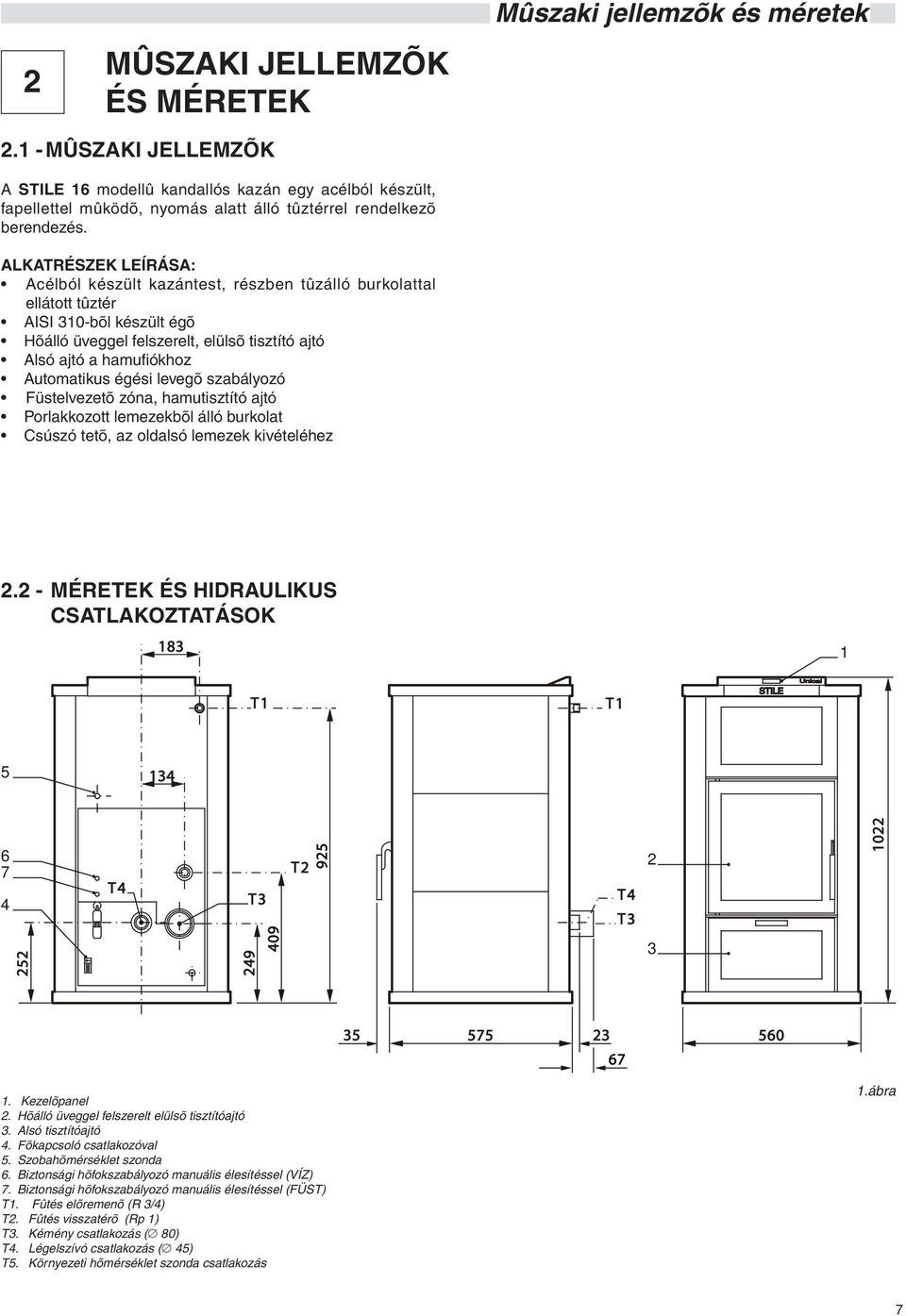

7 Mûszaki jellemzõk és méretek 2 MÛSZAKI JELLEMZÕK ÉS MÉRETEK MÛSZAKI JELLEMZÕK A STILE 16 modellû kandallós kazán egy acélból készült, fapellettel mûködõ, nyomás alatt álló tûztérrel rendelkezõ berendezés. ALKATRÉSZEK LEÍRÁSA: Acélból készült kazántest, részben tûzálló burkolattal ellátott tûztér AISI 310-bõl készült égõ Hõálló üveggel felszerelt, elülsõ tisztító ajtó Alsó ajtó a hamufi ókhoz Automatikus égési levegõ szabályozó Füstelvezetõ zóna, hamutisztító ajtó Porlakkozott lemezekbõl álló burkolat Csúszó tetõ, az oldalsó lemezek kivételéhez MÉRETEK ÉS HIDRAULIKUS CSATLAKOZTATÁSOK T1 T T4 T3 T2 925 T4 T Kezelõpanel 2. Hõálló üveggel felszerelt elülsõ tisztítóajtó 3. Alsó tisztítóajtó 4. Fõkapcsoló csatlakozóval 5. Szobahõmérséklet szonda 6. Biztonsági hõfokszabályozó manuális élesítéssel (VÍZ) 7. Biztonsági hõfokszabályozó manuális élesítéssel (FÜST) T1. Fûtés elõremenõ (R 3/4) T2. Fûtés visszatérõ (Rp 1) T3. Kémény csatlakozás ( 80) T4. Légelszívó csatlakozás ( 45) T5. Környezeti hõmérséklet szonda csatlakozás 1.ábra 7

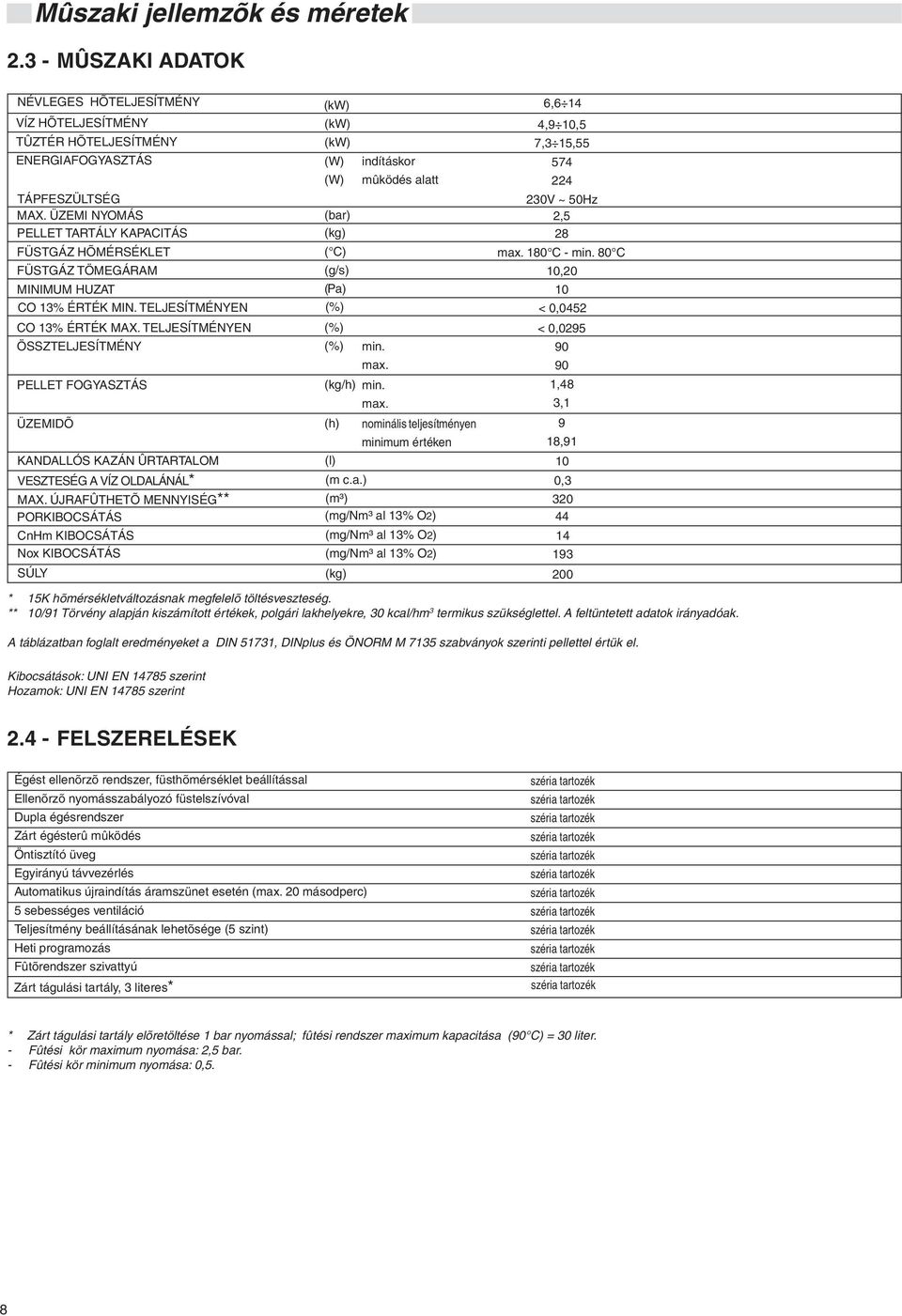

8 Mûszaki jellemzõk és méretek MÛSZAKI ADATOK NÉVLEGES HÕTELJESÍTMÉNY VÍZ HÕTELJESÍTMÉNY TÛZTÉR HÕTELJESÍTMÉNY ENERGIAFOGYASZTÁS TÁPFESZÜLTSÉG MAX. ÜZEMI NYOMÁS PELLET TARTÁLY KAPACITÁS (kw) 6,6 14 (kw) 4,9 10,5 (kw) 7,3 15,55 (W) indításkor 574 (W) mûködés alatt 224 (bar) (kg) 230V ~ 50Hz 2,5 28 FÜSTGÁZ HÕMÉRSÉKLET ( C) max. 180 C - min. 80 C FÜSTGÁZ TÖMEGÁRAM (g/s) 10,20 MINIMUM HUZAT (Pa) 10 CO 13% ÉRTÉK MIN. TELJESÍTMÉNYEN (%) < 0,0452 CO 13% ÉRTÉK MAX. TELJESÍTMÉNYEN (%) < 0,0295 ÖSSZTELJESÍTMÉNY (%) min. 90 max. 90 PELLET FOGYASZTÁS (kg/h) min. 1,48 max. 3,1 ÜZEMIDÕ (h) nominális teljesítményen 9 minimum értéken 18,91 KANDALLÓS KAZÁN ÛRTARTALOM (l) 10 VESZTESÉG A VÍZ OLDALÁNÁL* (m c.a.) 0,3 MAX. ÚJRAFÛTHETÕ MENNYISÉG** (m³) 320 PORKIBOCSÁTÁS (mg/nm³ al 13% O2) 44 CnHm KIBOCSÁTÁS (mg/nm³ al 13% O2) 14 Nox KIBOCSÁTÁS (mg/nm³ al 13% O2) 193 SÚLY (kg) 200 * 15K hõmérsékletváltozásnak megfelelõ töltésveszteség. ** 10/91 Törvény alapján kiszámított értékek, polgári lakhelyekre, 30 kcal/hm 3 termikus szükséglettel. A feltüntetett adatok irányadóak. A táblázatban foglalt eredményeket a DIN 51731, DINplus és ÖNORM M 7135 szabványok szerinti pellettel értük el. Kibocsátások: UNI EN szerint Hozamok: UNI EN szerint FELSZERELÉSEK Égést ellenõrzõ rendszer, füsthõmérséklet beállítással Ellenõrzõ nyomásszabályozó füstelszívóval Dupla égésrendszer Zárt égésterû mûködés Öntisztító üveg Egyirányú távvezérlés Automatikus újraindítás áramszünet esetén (max. 20 másodperc) 5 sebességes ventiláció Teljesítmény beállításának lehetõsége (5 szint) Heti programozás Fûtõrendszer szivattyú Zárt tágulási tartály, 3 literes* széria tartozék széria tartozék széria tartozék széria tartozék széria tartozék széria tartozék széria tartozék széria tartozék széria tartozék széria tartozék széria tartozék széria tartozék * Zárt tágulási tartály elõretöltése 1 bar nyomással; fûtési rendszer maximum kapacitása (90 C) = 30 liter. - Fûtési kör maximum nyomása: 2,5 bar. - Fûtési kör minimum nyomása: 0,5. 8

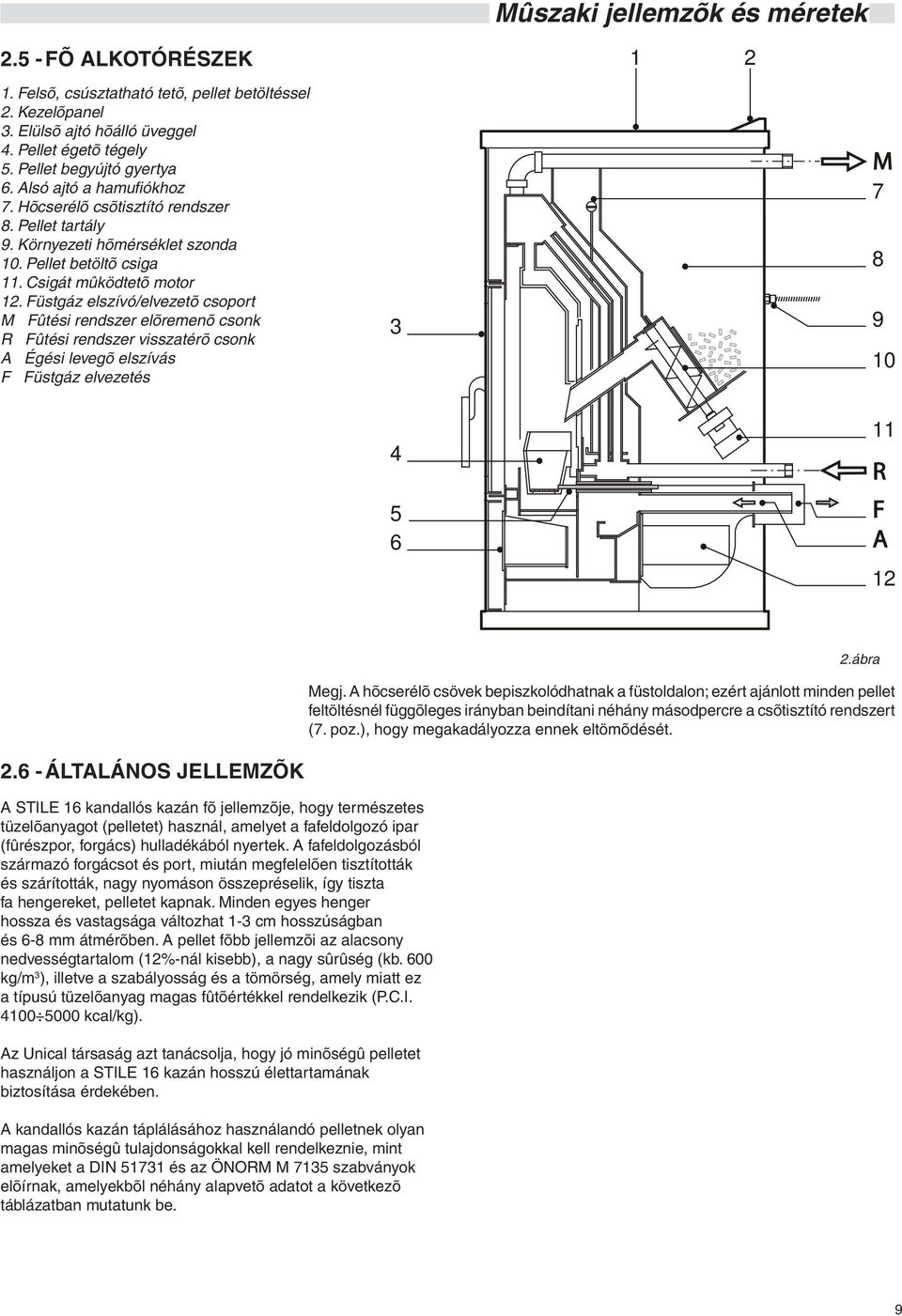

9 Mûszaki jellemzõk és méretek FÕ ALKOTÓRÉSZEK Felsõ, csúsztatható tetõ, pellet betöltéssel 2. Kezelõpanel 3. Elülsõ ajtó hõálló üveggel 4. Pellet égetõ tégely 5. Pellet begyújtó gyertya 6. Alsó ajtó a hamufi ókhoz 7. Hõcserélõ csõtisztító rendszer 8. Pellet tartály 9. Környezeti hõmérséklet szonda 10. Pellet betöltõ csiga 11. Csigát mûködtetõ motor 12. Füstgáz elszívó/elvezetõ csoport M Fûtési rendszer elõremenõ csonk R Fûtési rendszer visszatérõ csonk A Égési levegõ elszívás F Füstgáz elvezetés 3 M R F A 12 2.ábra Megj. A hõcserélõ csövek bepiszkolódhatnak a füstoldalon; ezért ajánlott minden pellet feltöltésnél függõleges irányban beindítani néhány másodpercre a csõtisztító rendszert (7. poz.), hogy megakadályozza ennek eltömõdését ÁLTALÁNOS JELLEMZÕK A STILE 16 kandallós kazán fõ jellemzõje, hogy természetes tüzelõanyagot (pelletet) használ, amelyet a fafeldolgozó ipar (fûrészpor, forgács) hulladékából nyertek. A fafeldolgozásból származó forgácsot és port, miután megfelelõen tisztították és szárították, nagy nyomáson összepréselik, így tiszta fa hengereket, pelletet kapnak. Minden egyes henger hossza és vastagsága változhat 1-3 cm hosszúságban és 6-8 mm átmérõben. A pellet fõbb jellemzõi az alacsony nedvességtartalom (12%-nál kisebb), a nagy sûrûség (kb. 600 kg/m 3 ), illetve a szabályosság és a tömörség, amely miatt ez a típusú tüzelõanyag magas fûtõértékkel rendelkezik (P.C.I kcal/kg). Az Unical társaság azt tanácsolja, hogy jó minõségû pelletet használjon a STILE 16 kazán hosszú élet tartamának biztosítása érdekében. A kandallós kazán táplálásához használandó pelletnek olyan magas minõségû tulajdonságokkal kell rendelkeznie, mint amelyeket a DIN és az ÖNORM M 7135 szabványok elõírnak, amelyekbõl néhány alapvetõ adatot a következõ táblázatban mutatunk be. 9

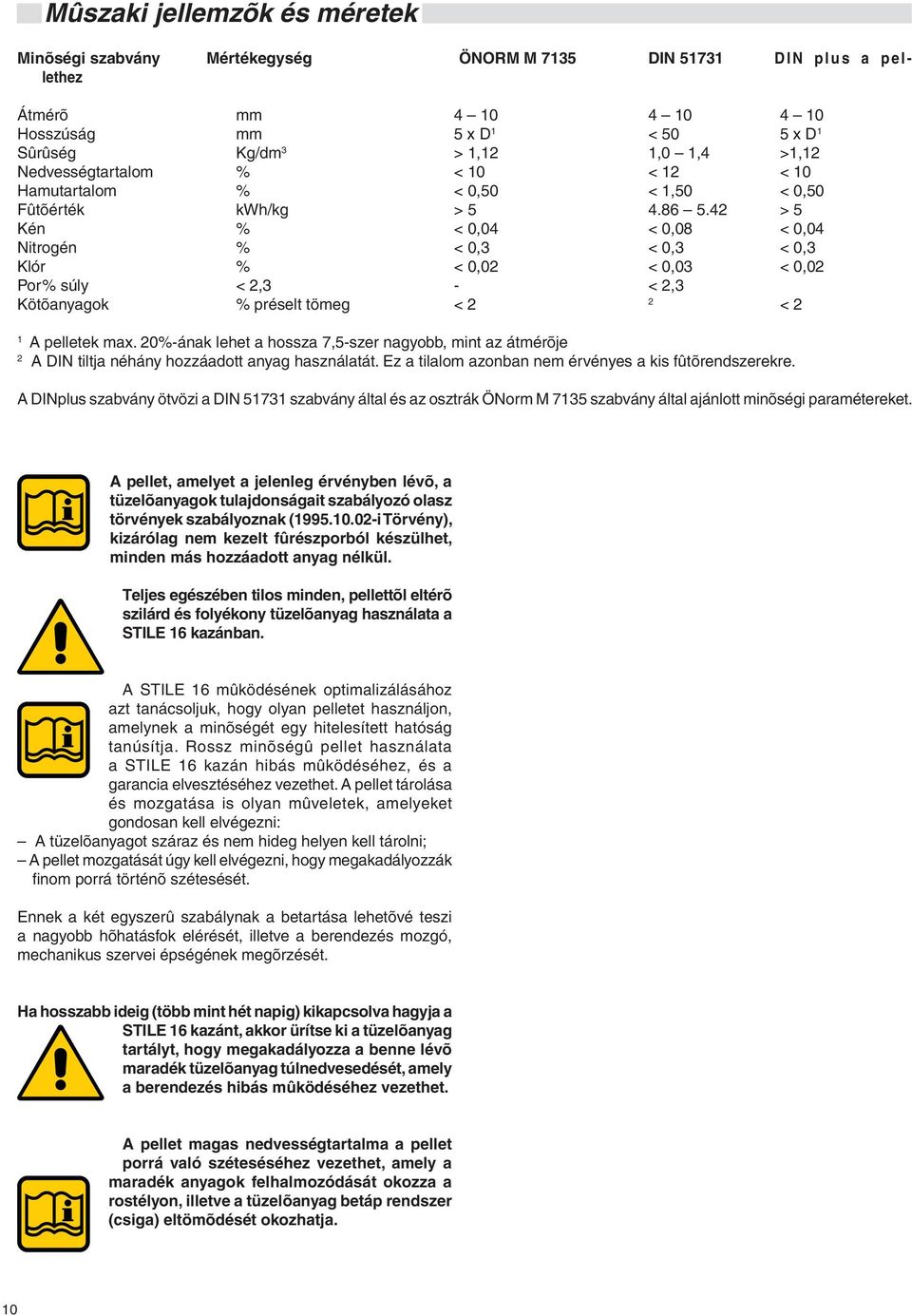

10 Mûszaki jellemzõk és méretek Minõségi szabvány Mértékegység ÖNORM M 7135 DIN DIN plus a pellethez Átmérõ mm Hosszúság mm 5 x D 1 < 50 5 x D 1 Sûrûség Kg/dm 3 > 1,12 1,0 1,4 >1,12 Nedvességtartalom % < 10 < 12 < 10 Hamutartalom % < 0,50 < 1,50 < 0,50 Fûtõérték kwh/kg > > 5 Kén % < 0,04 < 0,08 < 0,04 Nitrogén % < 0,3 < 0,3 < 0,3 Klór % < 0,02 < 0,03 < 0,02 Por % súly < 2,3 - < 2,3 Kötõanyagok % préselt tömeg < 2 2 < 2 1 A pelletek max. 20%-ának lehet a hossza 7,5-szer nagyobb, mint az átmérõje 2 A DIN tiltja néhány hozzáadott anyag használatát. Ez a tilalom azonban nem érvényes a kis fûtõrendszerekre. A DINplus szabvány ötvözi a DIN szabvány által és az osztrák ÖNorm M 7135 szabvány által ajánlott minõségi paramétereket. A pellet, amelyet a jelenleg érvényben lévõ, a tüzelõanyagok tulajdonságait szabályozó olasz törvények szabályoznak ( i Törvény), kizárólag nem kezelt fûrészporból készülhet, minden más hozzáadott anyag nélkül. Teljes egészében tilos minden, pellettõl eltérõ szilárd és folyékony tüzelõanyag használata a STILE 16 kazánban. A STILE 16 mûködésének optimalizálásához azt tanácsoljuk, hogy olyan pelletet használjon, amelynek a minõségét egy hitelesített hatóság tanúsítja. Rossz minõségû pellet használata a STILE 16 kazán hibás mûködéséhez, és a garancia elvesztéséhez vezethet. A pellet tárolása és mozgatása is olyan mûveletek, amelyeket gondosan kell elvégezni: A tüzelõanyagot száraz és nem hideg helyen kell tárolni; A pellet mozgatását úgy kell elvégezni, hogy meg aka dá lyozzák fi nom porrá történõ szétesését. Ennek a két egyszerû szabálynak a betartása lehetõvé teszi a nagyobb hõhatásfok elérését, illetve a berendezés mozgó, mechanikus szervei épségének megõrzését. Ha hosszabb ideig (több mint hét napig) kikapcsolva hagyja a STILE 16 kazánt, akkor ürítse ki a tüzelõanyag tartályt, hogy megakadályozza a benne lévõ maradék tüzelõanyag túlnedvesedését, amely a berendezés hibás mûködéséhez vezethet. A pellet magas nedvességtartalma a pellet porrá való széteséséhez vezethet, amely a maradék anyagok felhalmozódását okozza a rostélyon, illetve a tüzelõanyag betáp rendszer (csiga) eltömõdését okozhatja. 10

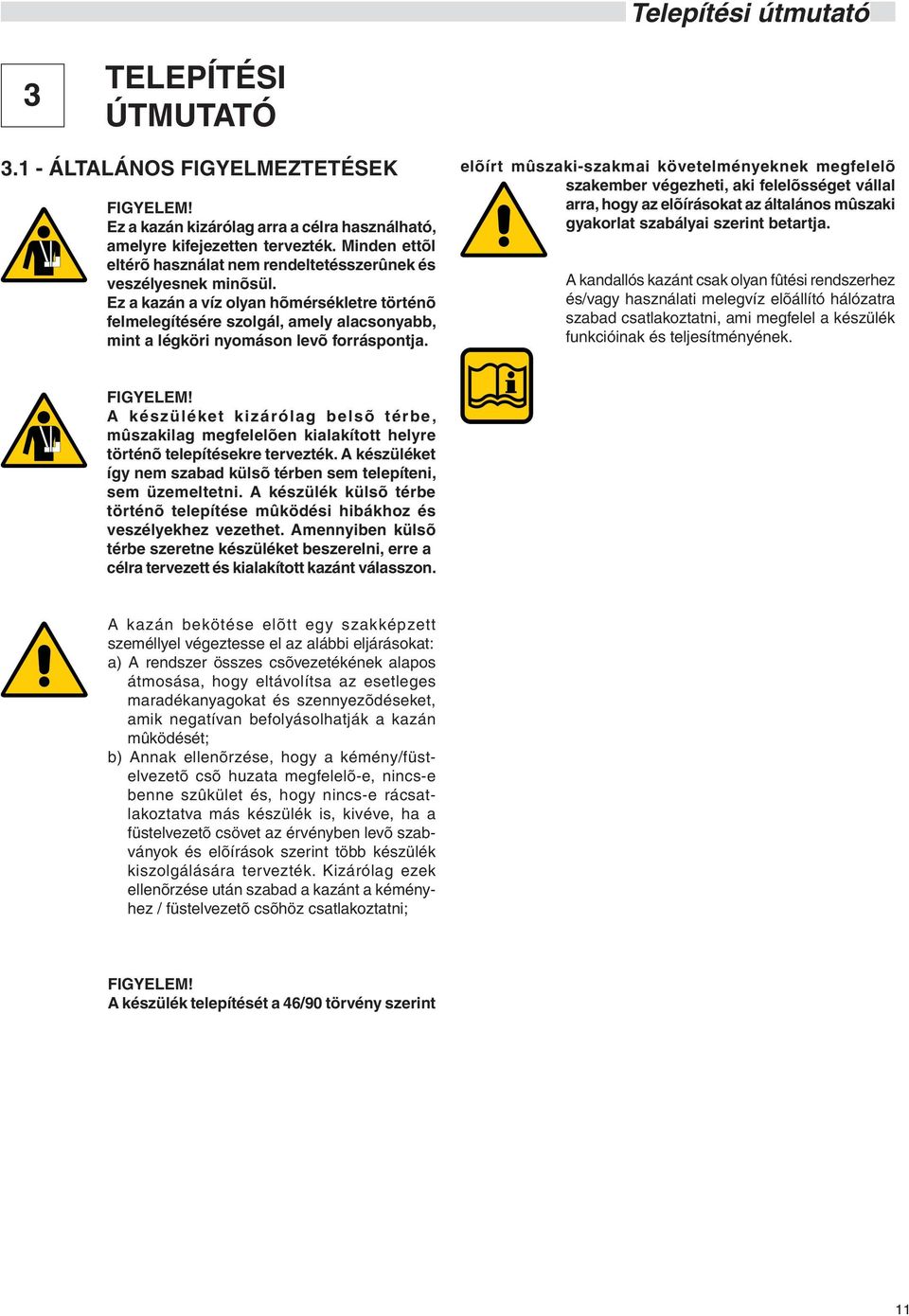

11 Telepítési útmutató 3 TELEPÍTÉSI ÚTMUTATÓ ÁLTALÁNOS FIGYELMEZTETÉSEK FIGYELEM! Ez a kazán kizárólag arra a célra használható, amelyre kifejezetten tervezték. Minden ettõl eltérõ használat nem rendeltetésszerûnek és veszélyesnek minõsül. Ez a kazán a víz olyan hõmérsékletre történõ felmelegítésére szolgál, amely alacsonyabb, mint a légköri nyomáson levõ forráspontja. elõírt mûszaki-szakmai követelményeknek megfelelõ szakember végezheti, aki felelõsséget vállal arra, hogy az elõírásokat az általános mûszaki gyakorlat szabályai szerint betartja. A kandallós kazánt csak olyan fûtési rendszerhez és/vagy használati melegvíz elõállító hálózatra szabad csatlakoztatni, ami megfelel a készülék funkcióinak és teljesítményének. FIGYELEM! A készüléket kizárólag belsõ térbe, mûszakilag megfelelõen kialakított helyre történõ telepítésekre tervezték. A készüléket így nem szabad külsõ térben sem telepíteni, sem üzemeltetni. A készülék külsõ térbe történõ telepítése mûködési hibákhoz és veszélyekhez vezethet. Amennyiben külsõ térbe szeretne készüléket beszerelni, erre a célra tervezett és kialakított kazánt válasszon. A kazán bekötése elõtt egy szakképzett személlyel végeztesse el az alábbi eljárásokat: a) A rendszer összes csõvezetékének alapos átmosása, hogy eltávolítsa az esetleges maradékanyagokat és szennyezõdéseket, amik negatívan befolyásolhatják a kazán mûködését; b) Annak ellenõrzése, hogy a kémény/füstelvezetõ csõ huzata megfelelõ-e, nincs-e benne szûkület és, hogy nincs-e rá csatlakoztatva más készülék is, kivéve, ha a füst elvezetõ csövet az érvényben levõ szabványok és elõírások szerint több készülék kiszolgálására tervezték. Kizárólag ezek ellen õrzése után szabad a kazánt a kéményhez / füstelvezetõ csõhöz csatla koztatni; FIGYELEM! A készülék telepítését a 46/90 törvény szerint 11

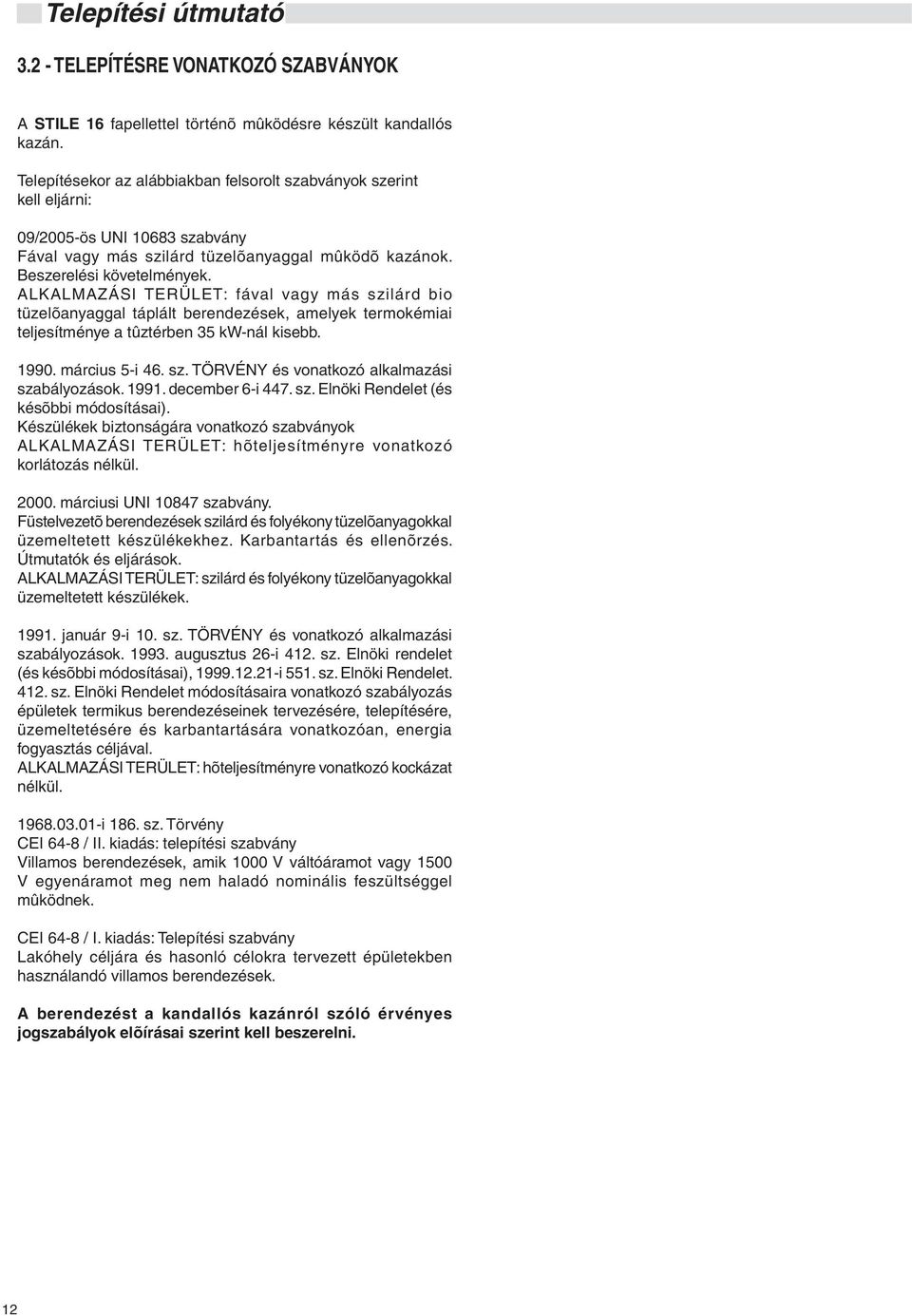

12 Telepítési útmutató TELEPÍTÉSRE VONATKOZÓ SZABVÁNYOK A STILE 16 fapellettel történõ mûködésre készült kandallós kazán. Telepítésekor az alábbiakban felsorolt szabványok szerint kell eljárni: 09/2005-ös UNI szabvány Fával vagy más szilárd tüzelõanyaggal mûködõ kazánok. Beszerelési követelmények. ALKALMAZÁSI TERÜLET: fával vagy más szilárd bio tüzelõanyaggal táplált berendezések, amelyek termokémiai teljesítménye a tûztérben 35 kw-nál kisebb március 5-i 46. sz. TÖRVÉNY és vonatkozó alkalmazási szabályozások december 6-i 447. sz. Elnöki Rendelet (és késõbbi módosításai). Készülékek biztonságára vonatkozó szabványok ALKALMAZÁSI TERÜLET: hõteljesítményre vonatkozó korlátozás nélkül márciusi UNI szabvány. Füstelvezetõ berendezések szilárd és folyékony tüzelõanyagokkal üzemeltetett készülékekhez. Karbantartás és ellenõrzés. Útmutatók és eljárások. ALKALMAZÁSI TERÜLET: szilárd és folyékony tüzelõanyagokkal üzemeltetett készülékek január 9-i 10. sz. TÖRVÉNY és vonatkozó alkalmazási szabályozások augusztus 26-i 412. sz. Elnöki rendelet (és késõbbi módosításai), i 551. sz. Elnöki Rendelet sz. Elnöki Rendelet módosításaira vonatkozó szabályozás épületek termikus berendezéseinek tervezésére, telepítésére, üzemeltetésére és karbantartására vonatkozóan, energia fogyasztás céljával. ALKALMAZÁSI TERÜLET: hõteljesítményre vonatkozó kockázat nélkül i 186. sz. Törvény CEI 64-8 / II. kiadás: telepítési szabvány Villamos berendezések, amik 1000 V váltóáramot vagy 1500 V egyenáramot meg nem haladó nominális feszültséggel mûködnek. CEI 64-8 / I. kiadás: Telepítési szabvány Lakóhely céljára és hasonló célokra tervezett épületekben használandó villamos berendezések. A berendezést a kandallós kazánról szóló érvényes jogszabályok elõírásai szerint kell beszerelni. 12

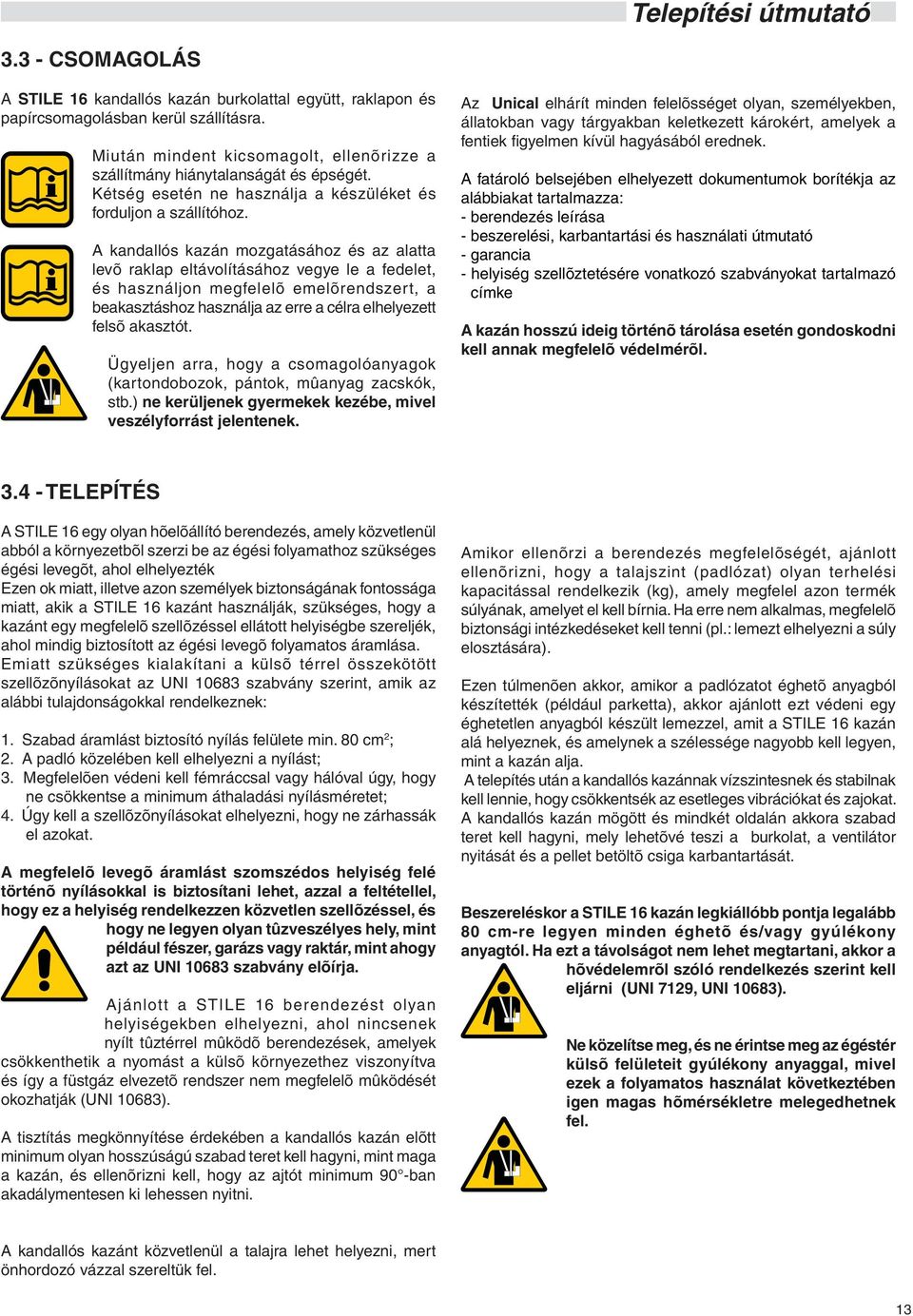

13 Telepítési útmutató CSOMAGOLÁS A STILE 16 kandallós kazán burkolattal együtt, raklapon és papírcsomagolásban kerül szállításra. Miután mindent kicsomagolt, ellenõrizze a szállítmány hiánytalanságát és épségét. Kétség esetén ne használja a készüléket és forduljon a szállítóhoz. A kandallós kazán mozgatásához és az alatta levõ raklap eltávolításához vegye le a fedelet, és használjon megfelelõ emelõrendszert, a beakasztáshoz használja az erre a célra elhelyezett felsõ akasztót. Ügyeljen arra, hogy a csomagolóanyagok (kartondobozok, pántok, mûanyag zacskók, stb.) ne kerüljenek gyermekek kezébe, mivel veszélyforrást jelentenek. Az Unical elhárít minden felelõsséget olyan, személyekben, állatokban vagy tárgyakban keletkezett károkért, amelyek a fentiek fi gyelmen kívül hagyásából erednek. A fatároló belsejében elhelyezett dokumentumok borítékja az alábbiakat tartalmazza: - berendezés leírása - beszerelési, karbantartási és használati útmutató - garancia - helyiség szellõztetésére vonatkozó szabványokat tartalmazó címke A kazán hosszú ideig történõ tárolása esetén gondoskodni kell annak megfelelõ védelmérõl TELEPÍTÉS A STILE 16 egy olyan hõelõállító berendezés, amely közvetlenül abból a környezetbõl szerzi be az égési folyamathoz szükséges égési levegõt, ahol elhelyezték Ezen ok miatt, illetve azon személyek biztonságának fontossága miatt, akik a STILE 16 kazánt használják, szükséges, hogy a kazánt egy megfelelõ szellõzéssel ellátott helyiségbe szereljék, ahol mindig biztosított az égési levegõ folyamatos áramlása. Emiatt szükséges kialakítani a külsõ térrel összekötött szellõzõnyílásokat az UNI szabvány szerint, amik az alábbi tulajdonságokkal rendelkeznek: 1. Szabad áramlást biztosító nyílás felülete min. 80 cm 2 ; 2. A padló közelében kell elhelyezni a nyílást; 3. Megfelelõen védeni kell fémráccsal vagy hálóval úgy, hogy ne csökkentse a minimum áthaladási nyílásméretet; 4. Úgy kell a szellõzõnyílásokat elhelyezni, hogy ne zárhassák el azokat. A megfelelõ levegõ áramlást szomszédos helyiség felé történõ nyílásokkal is biztosítani lehet, azzal a feltétellel, hogy ez a helyiség rendelkezzen közvetlen szellõzéssel, és hogy ne legyen olyan tûzveszélyes hely, mint például fészer, garázs vagy raktár, mint ahogy azt az UNI szabvány elõírja. Ajánlott a STILE 16 berendezést olyan helyiségekben elhelyezni, ahol nincsenek nyílt tûztérrel mûködõ berendezések, amelyek csökkenthetik a nyomást a külsõ környezethez viszonyítva és így a füstgáz elvezetõ rendszer nem megfelelõ mûködését okozhatják (UNI 10683). A tisztítás megkönnyítése érdekében a kandallós kazán elõtt minimum olyan hosszúságú szabad teret kell hagyni, mint maga a kazán, és ellenõrizni kell, hogy az ajtót minimum 90 -ban akadálymentesen ki lehessen nyitni. Amikor ellenõrzi a berendezés megfelelõségét, ajánlott ellenõrizni, hogy a talajszint (padlózat) olyan terhelési kapacitással rendelkezik (kg), amely megfelel azon termék súlyának, amelyet el kell bírnia. Ha erre nem alkalmas, megfelelõ biztonsági intézkedéseket kell tenni (pl.: lemezt elhelyezni a súly elosztására). Ezen túlmenõen akkor, amikor a padlózatot éghetõ anyagból készítették (például parketta), akkor ajánlott ezt védeni egy éghetetlen anyagból készült lemezzel, amit a STILE 16 kazán alá helyeznek, és amelynek a szélessége nagyobb kell legyen, mint a kazán alja. A telepítés után a kandallós kazánnak vízszintesnek és stabilnak kell lennie, hogy csökkentsék az esetleges vibrációkat és zajokat. A kandallós kazán mögött és mindkét oldalán akkora szabad teret kell hagyni, mely lehetõvé teszi a burkolat, a ventilátor nyitását és a pellet betöltõ csiga karbantartását. Beszereléskor a STILE 16 kazán legkiállóbb pontja legalább 80 cm-re legyen minden éghetõ és/vagy gyúlékony anyagtól. Ha ezt a távolságot nem lehet megtartani, akkor a hõvédelemrõl szóló rendelkezés szerint kell eljárni (UNI 7129, UNI 10683). Ne közelítse meg, és ne érintse meg az égéstér külsõ felületeit gyúlékony anyaggal, mivel ezek a folyamatos használat következtében igen magas hõmérsékletre melegedhetnek fel. A kandallós kazánt közvetlenül a talajra lehet helyezni, mert önhordozó vázzal szereltük fel. 13

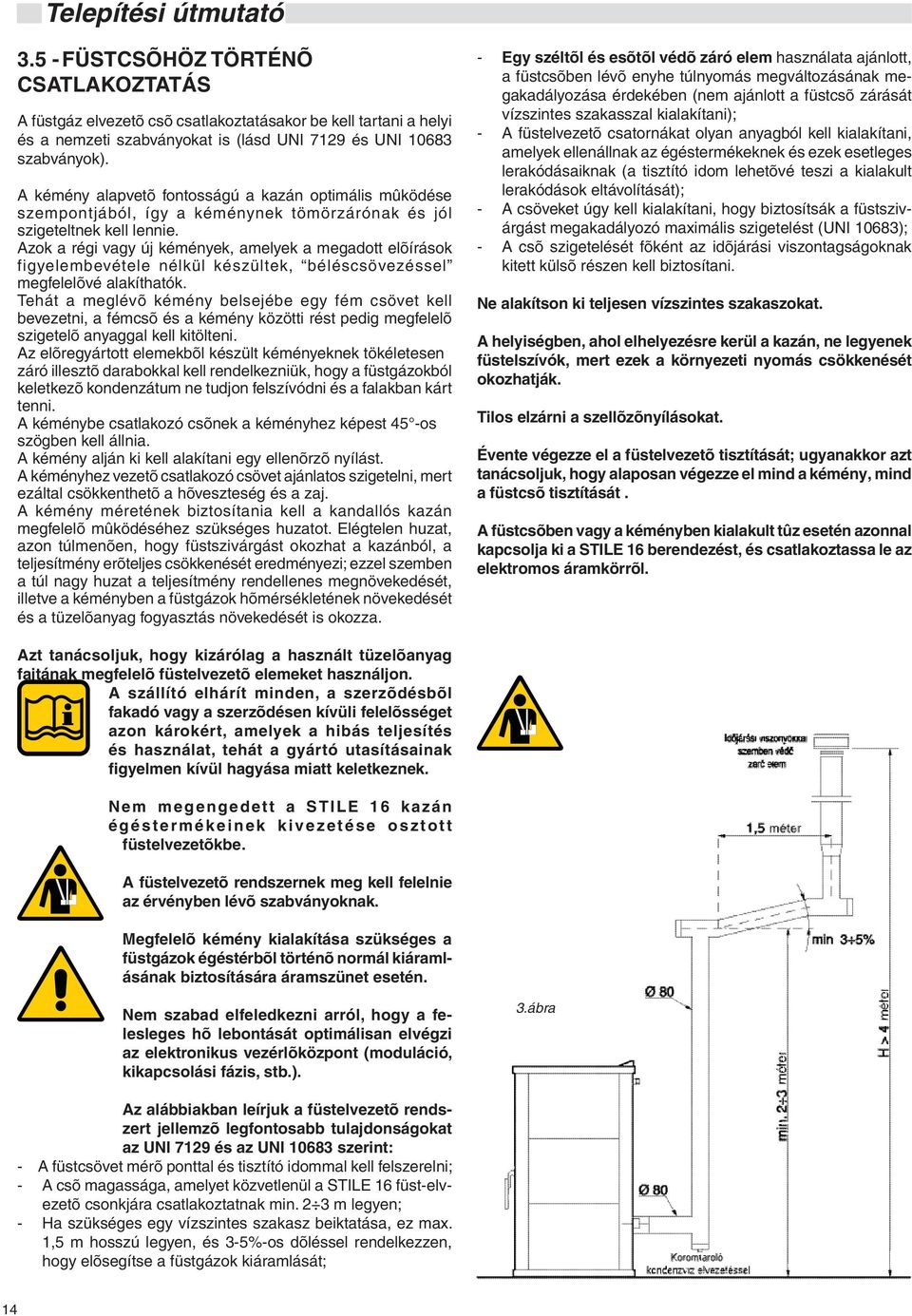

14 Telepítési útmutató FÜSTCSÕHÖZ TÖRTÉNÕ CSATLAKOZTATÁS A füstgáz elvezetõ csõ csatlakoztatásakor be kell tartani a helyi és a nemzeti szabványokat is (lásd UNI 7129 és UNI szabványok). A kémény alapvetõ fontosságú a kazán optimális mûködése szempontjából, így a kéménynek tömörzárónak és jól szigeteltnek kell lennie. Azok a régi vagy új kémények, amelyek a megadott elõírások figyelembevétele nélkül készültek, béléscsövezéssel megfelelõvé alakíthatók. Tehát a meglévõ kémény belsejébe egy fém csövet kell bevezetni, a fémcsõ és a kémény közötti rést pedig megfelelõ szigetelõ anyaggal kell kitölteni. Az elõregyártott elemekbõl készült kéményeknek tökéletesen záró illesztõ darabokkal kell rendelkezniük, hogy a füstgázokból keletkezõ kondenzátum ne tudjon felszívódni és a falakban kárt tenni. A kéménybe csatlakozó csõnek a kéményhez képest 45 -os szögben kell állnia. A kémény alján ki kell alakítani egy ellenõrzõ nyílást. A kéményhez vezetõ csatlakozó csövet ajánlatos szigetelni, mert ezáltal csökkenthetõ a hõveszteség és a zaj. A kémény méretének biztosítania kell a kandallós kazán megfelelõ mûködéséhez szükséges huzatot. Elégtelen huzat, azon túlmenõen, hogy füstszivárgást okozhat a kazánból, a teljesítmény erõteljes csökkenését eredményezi; ezzel szemben a túl nagy huzat a teljesítmény rendellenes megnövekedését, illetve a kéményben a füstgázok hõmérsékletének növekedését és a tüzelõanyag fogyasztás növekedését is okozza. - Egy széltõl és esõtõl védõ záró elem használata ajánlott, a füstcsõben lévõ enyhe túlnyomás megváltozásának megakadályozása érdekében (nem ajánlott a füstcsõ zárását vízszintes szakasszal kialakítani); - A füstelvezetõ csatornákat olyan anyagból kell kialakítani, amelyek ellenállnak az égéstermékeknek és ezek esetleges lerakódásaiknak (a tisztító idom lehetõvé teszi a kialakult lerakódások eltávolítását); - A csöveket úgy kell kialakítani, hogy biztosítsák a füstszivárgást megakadályozó maximális szigetelést (UNI 10683); - A csõ szigetelését fõként az idõjárási viszontagságoknak kitett külsõ részen kell biztosítani. Ne alakítson ki teljesen vízszintes szakaszokat. A helyiségben, ahol elhelyezésre kerül a kazán, ne legyenek füstelszívók, mert ezek a környezeti nyomás csökkenését okozhatják. Tilos elzárni a szellõzõnyílásokat. Évente végezze el a füstelvezetõ tisztítását; ugyanakkor azt tanácsoljuk, hogy alaposan végezze el mind a kémény, mind a füstcsõ tisztítását. A füstcsõben vagy a kéményben kialakult tûz esetén azonnal kapcsolja ki a STILE 16 berendezést, és csatlakoztassa le az elektromos áramkörrõl. Azt tanácsoljuk, hogy kizárólag a használt tüzelõanyag fajtának megfelelõ füstelvezetõ elemeket használjon. A szállító elhárít minden, a szerzõdésbõl fakadó vagy a szerzõdésen kívüli felelõsséget azon károkért, amelyek a hibás teljesítés és használat, tehát a gyártó utasításainak figyelmen kívül hagyása miatt keletkeznek. Nem megengedett a STILE 16 kazán égéstermékeinek kivezetése osztott füstelvezetõkbe. A füstelvezetõ rendszernek meg kell felelnie az érvényben lévõ szabványoknak. Megfelelõ kémény kialakítása szükséges a füstgázok égéstérbõl történõ normál kiáramlásának biztosítására áramszünet esetén. Nem szabad elfeledkezni arról, hogy a felesleges hõ lebontását optimálisan elvégzi az elektronikus vezérlõközpont (moduláció, kikapcsolási fázis, stb.). 3.ábra Az alábbiakban leírjuk a füstelvezetõ rendszert jellemzõ legfontosabb tulajdonságokat az UNI 7129 és az UNI szerint: - A füstcsövet mérõ ponttal és tisztító idommal kell felszerelni; - A csõ magassága, amelyet közvetlenül a STILE 16 füst-elvezetõ csonkjára csatlakoztatnak min. 2 3 m legyen; - Ha szükséges egy vízszintes szakasz beiktatása, ez max. 1,5 m hosszú legyen, és 3-5%-os dõléssel rendelkezzen, hogy elõsegítse a füstgázok kiáramlását; 14

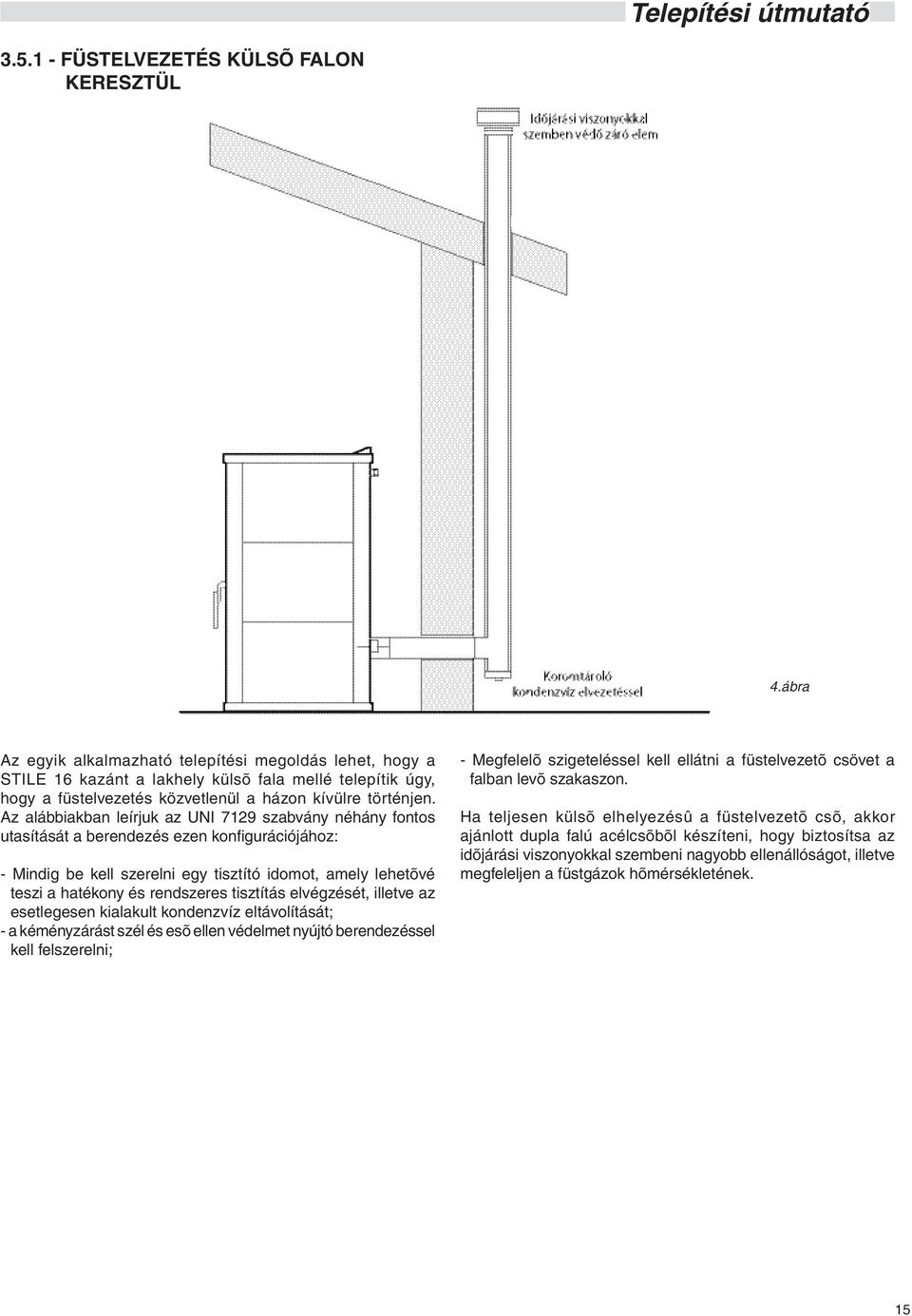

15 Telepítési útmutató FÜSTELVEZETÉS KÜLSÕ FALON KERESZTÜL 4.ábra Az egyik alkalmazható telepítési megoldás lehet, hogy a STILE 16 kazánt a lakhely külsõ fala mellé telepítik úgy, hogy a füstelvezetés közvetlenül a házon kívülre történjen. Az alábbiakban leírjuk az UNI 7129 szabvány néhány fontos utasítását a berendezés ezen konfi gurációjához: - Mindig be kell szerelni egy tisztító idomot, amely lehetõvé teszi a hatékony és rendszeres tisztítás elvégzését, illetve az esetlegesen kialakult kondenzvíz eltávolítását; - a kéményzárást szél és esõ ellen védelmet nyújtó berendezéssel kell felszerelni; - Megfelelõ szigeteléssel kell ellátni a füstelvezetõ csövet a falban levõ szakaszon. Ha teljesen külsõ elhelyezésû a füstelvezetõ csõ, akkor ajánlott dupla falú acélcsõbõl készíteni, hogy biztosítsa az idõjárási viszonyokkal szembeni nagyobb ellenállóságot, illetve megfeleljen a füstgázok hõmérsékletének. 15

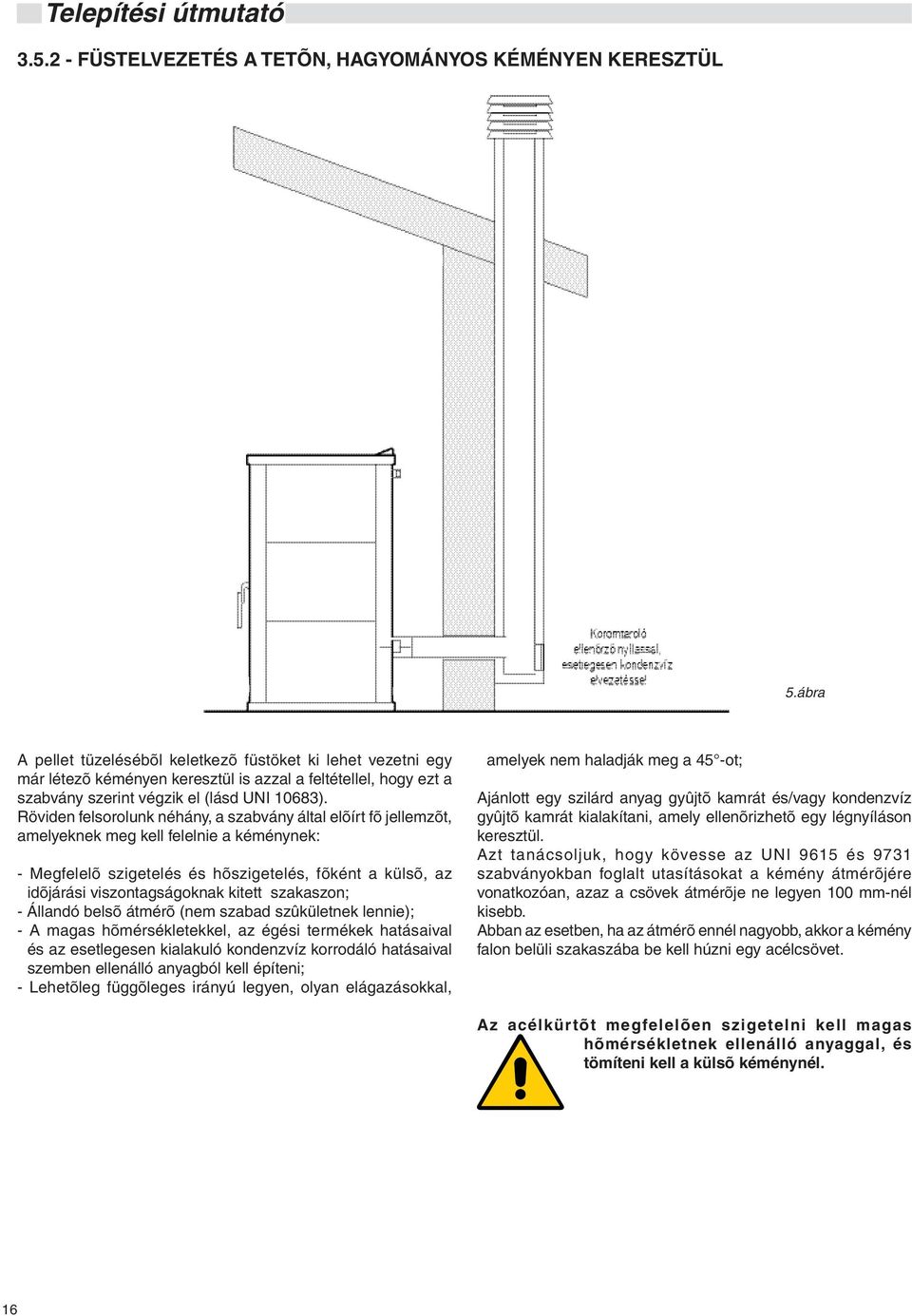

16 Telepítési útmutató FÜSTELVEZETÉS A TETÕN, HAGYOMÁNYOS KÉMÉNYEN KERESZTÜL 5.ábra A pellet tüzelésébõl keletkezõ füstöket ki lehet vezetni egy már létezõ kéményen keresztül is azzal a feltétellel, hogy ezt a szabvány szerint végzik el (lásd UNI 10683). Röviden felsorolunk néhány, a szabvány által elõírt fõ jellemzõt, amelyeknek meg kell felelnie a kéménynek: - Megfelelõ szigetelés és hõszigetelés, fõként a külsõ, az idõjárási viszontagságoknak kitett szakaszon; - Állandó belsõ átmérõ (nem szabad szûkületnek lennie); - A magas hõmérsékletekkel, az égési termékek hatásaival és az esetlegesen kialakuló kondenzvíz korrodáló hatásaival szemben ellenálló anyagból kell építeni; - Lehetõleg függõleges irányú legyen, olyan elágazásokkal, amelyek nem haladják meg a 45 -ot; Ajánlott egy szilárd anyag gyûjtõ kamrát és/vagy kondenzvíz gyûjtõ kamrát kialakítani, amely ellenõrizhetõ egy légnyíláson keresztül. Azt tanácsoljuk, hogy kövesse az UNI 9615 és 9731 szabványokban foglalt utasításokat a kémény átmérõjére vonatkozóan, azaz a csövek átmérõje ne legyen 100 mm-nél kisebb. Abban az esetben, ha az átmérõ ennél nagyobb, akkor a kémény falon belüli szakaszába be kell húzni egy acélcsövet. Az acélkürtõt megfelelõen szigetelni kell magas hõmérsékletnek ellenálló anyaggal, és tömíteni kell a külsõ kéménynél. 16

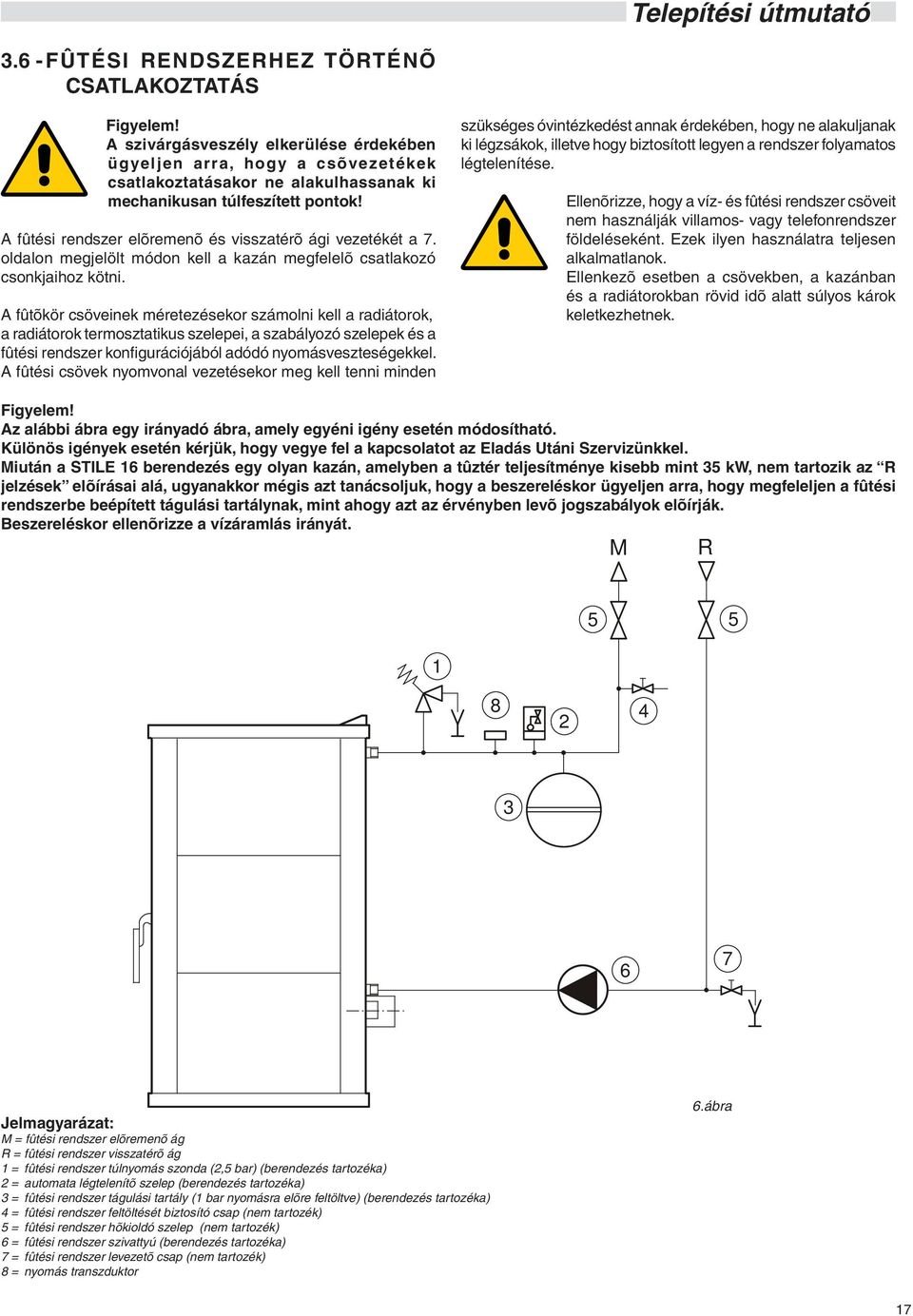

17 Telepítési útmutató FÛTÉSI RENDSZERHEZ TÖRTÉNÕ CSATLAKOZTATÁS Figyelem! A szivárgásveszély elkerülése érdekében ügyeljen arra, hogy a csõvezetékek csatlakoztatásakor ne alakulhassanak ki mechanikusan túlfeszített pontok! A fûtési rendszer elõremenõ és visszatérõ ági vezetékét a 7. oldalon megjelölt módon kell a kazán megfelelõ csatlakozó csonkjaihoz kötni. A fûtõkör csöveinek méretezésekor számolni kell a radiátorok, a radiátorok termosztatikus szelepei, a szabályozó szelepek és a fûtési rendszer konfigurációjából adódó nyomás veszteségekkel. A fûtési csövek nyomvonal vezeté sekor meg kell tenni minden szükséges óvintézkedést annak érdekében, hogy ne alakuljanak ki légzsákok, illetve hogy biztosított legyen a rendszer folyamatos légtelenítése. Ellenõrizze, hogy a víz- és fûtési rendszer csöveit nem használják villamos- vagy telefon rendszer földeléseként. Ezek ilyen használatra teljesen alkalmatlanok. Ellenkezõ esetben a csövekben, a kazánban és a radiátorokban rövid idõ alatt súlyos károk keletkezhetnek. Figyelem! Az alábbi ábra egy irányadó ábra, amely egyéni igény esetén módosítható. Különös igények esetén kérjük, hogy vegye fel a kapcsolatot az Eladás Utáni Szervizünkkel. Miután a STILE 16 berendezés egy olyan kazán, amelyben a tûztér teljesítménye kisebb mint 35 kw, nem tartozik az R jelzések elõírásai alá, ugyanakkor mégis azt tanácsoljuk, hogy a beszereléskor ügyeljen arra, hogy megfeleljen a fûtési rendszerbe beépített tágulási tartálynak, mint ahogy azt az érvényben levõ jogszabályok elõírják. Beszereléskor ellenõrizze a vízáramlás irányát. M R Jelmagyarázat: M = fûtési rendszer elõremenõ ág R = fûtési rendszer visszatérõ ág 1 = fûtési rendszer túlnyomás szonda (2,5 bar) (berendezés tartozéka) 2 = automata légtelenítõ szelep (berendezés tartozéka) 3 = fûtési rendszer tágulási tartály (1 bar nyomásra elõre feltöltve) (berendezés tartozéka) 4 = fûtési rendszer feltöltését biztosító csap (nem tartozék) 5 = fûtési rendszer hõkioldó szelep (nem tartozék) 6 = fûtési rendszer szivattyú (berendezés tartozéka) 7 = fûtési rendszer levezetõ csap (nem tartozék) 8 = nyomás transzduktor 6.ábra 17

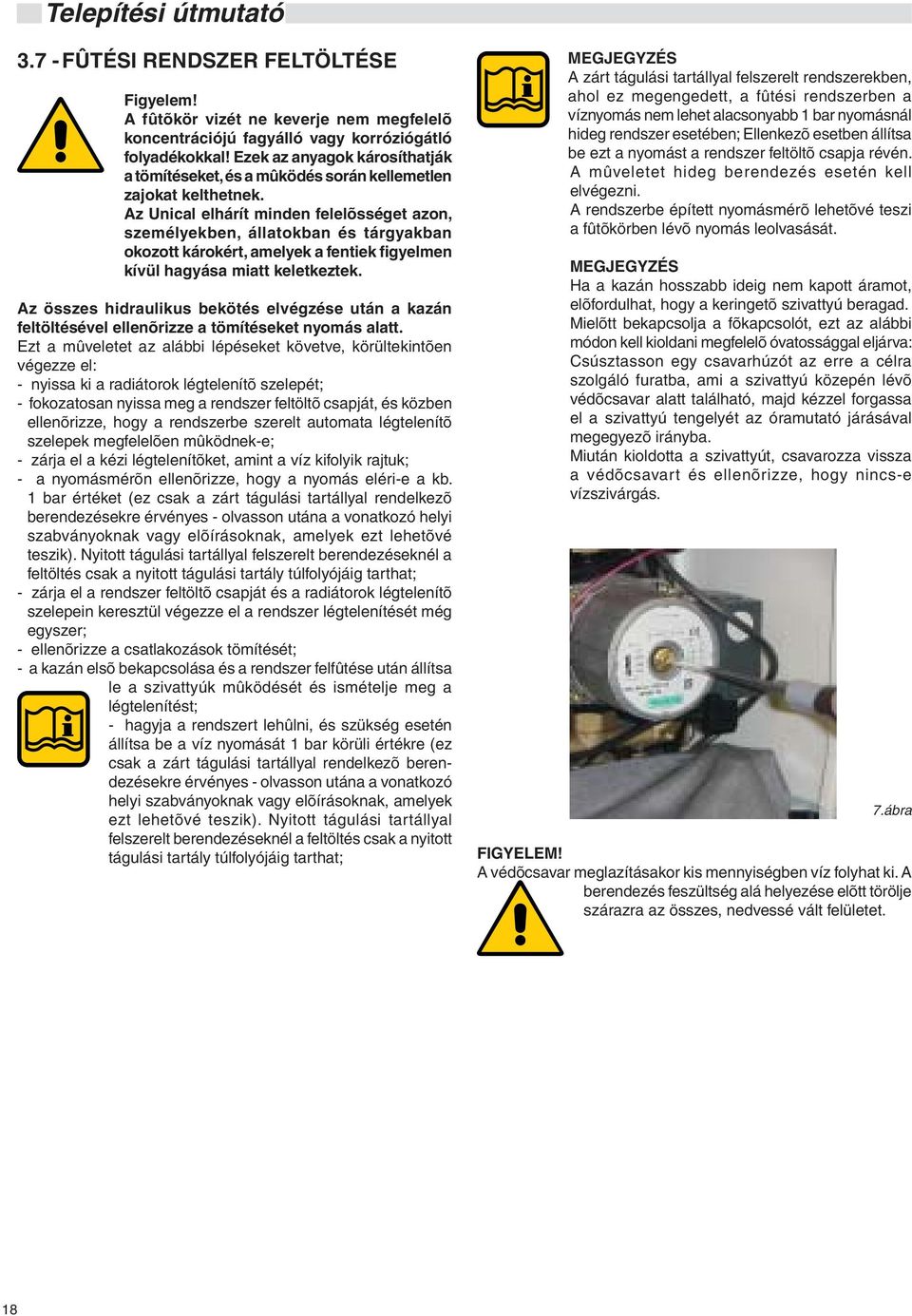

18 Telepítési útmutató FÛTÉSI RENDSZER FELTÖLTÉSE Figyelem! A fûtõkör vizét ne keverje nem megfelelõ koncentrációjú fagyálló vagy korróziógátló folyadékokkal! Ezek az anyagok károsíthatják a tömítéseket, és a mûködés során kellemetlen zajokat kelthetnek. Az Unical elhárít minden felelõsséget azon, személyekben, állatokban és tárgyakban okozott károkért, amelyek a fentiek figyelmen kívül hagyása miatt keletkeztek. Az összes hidraulikus bekötés elvégzése után a kazán feltöltésével ellenõrizze a tömítéseket nyomás alatt. Ezt a mûveletet az alábbi lépéseket követve, körültekintõen végezze el: - nyissa ki a radiátorok légtelenítõ szelepét; - fokozatosan nyissa meg a rendszer feltöltõ csapját, és közben ellenõrizze, hogy a rendszerbe szerelt automata légtelenítõ szelepek megfelelõen mûködnek-e; - zárja el a kézi légtelenítõket, amint a víz kifolyik rajtuk; - a nyomásmérõn ellenõrizze, hogy a nyomás eléri-e a kb. 1 bar értéket (ez csak a zárt tágulási tartállyal rendelkezõ berendezésekre érvényes - olvasson utána a vonatkozó helyi szabványoknak vagy elõírásoknak, amelyek ezt lehetõvé teszik). Nyitott tágulási tartállyal felszerelt berendezéseknél a feltöltés csak a nyitott tágulási tartály túlfolyójáig tarthat; - zárja el a rendszer feltöltõ csapját és a radiátorok légtelenítõ szelepein keresztül végezze el a rendszer légtelenítését még egyszer; - ellenõrizze a csatlakozások tömítését; - a kazán elsõ bekapcsolása és a rendszer felfûtése után állítsa le a szivattyúk mûködését és ismételje meg a légtelenítést; - hagyja a rendszert lehûlni, és szükség esetén állítsa be a víz nyomását 1 bar körüli értékre (ez csak a zárt tágulási tartállyal rendelkezõ berendezésekre érvényes - olvasson utána a vonat kozó helyi szabványoknak vagy elõ írásoknak, amelyek ezt lehetõvé teszik). Nyitott tágulási tartállyal felszerelt berendezéseknél a feltöltés csak a nyitott tágulási tartály túlfolyójáig tarthat; MEGJEGYZÉS A zárt tágulási tartállyal felszerelt rendszerekben, ahol ez megengedett, a fûtési rendszerben a víznyomás nem lehet alacsonyabb 1 bar nyomásnál hideg rendszer esetében; Ellenkezõ esetben állítsa be ezt a nyomást a rendszer feltöltõ csapja révén. A mûveletet hideg berendezés esetén kell elvégezni. A rendszerbe épített nyomásmérõ lehetõvé teszi a fûtõkörben lévõ nyomás leolvasását. MEGJEGYZÉS Ha a kazán hosszabb ideig nem kapott áramot, elõfordulhat, hogy a keringetõ szivattyú beragad. Mielõtt bekapcsolja a fõkapcsolót, ezt az alábbi módon kell kioldani megfelelõ óvatossággal eljárva: Csúsztasson egy csavarhúzót az erre a célra szolgáló furatba, ami a szivattyú közepén lévõ védõcsavar alatt található, majd kézzel forgassa el a szivattyú tengelyét az óramutató járásával megegyezõ irányba. Miután kioldotta a szivattyút, csavarozza vissza a védõcsavart és ellenõrizze, hogy nincs-e vízszivárgás. 7.ábra FIGYELEM! A védõcsavar meglazításakor kis mennyi ségben víz folyhat ki. A berendezés feszültség alá helyezése elõtt törölje szárazra az összes, nedvessé vált felületet. 18

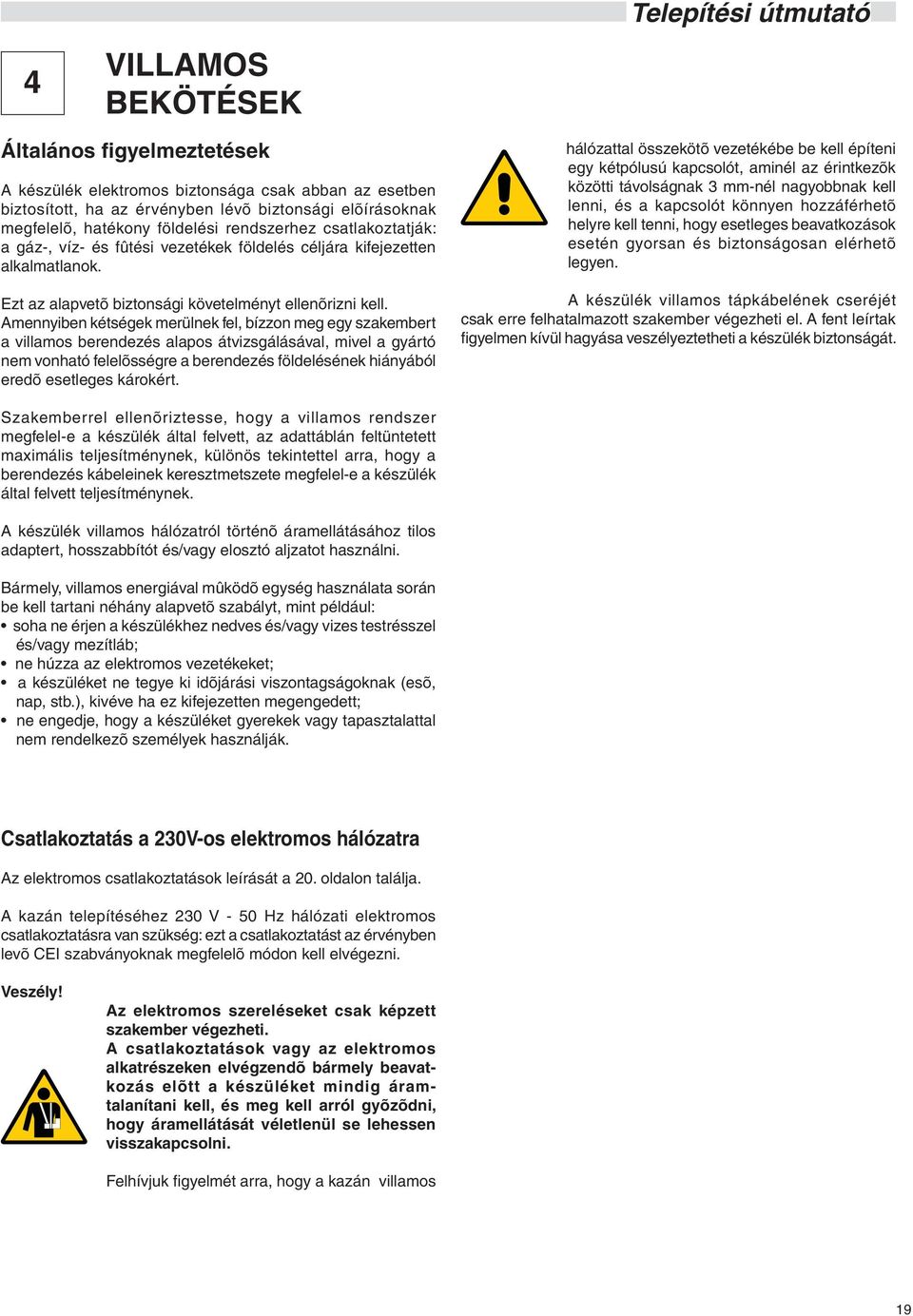

19 4 VILLAMOS BEKÖTÉSEK Telepítési útmutató Általános figyelmeztetések A készülék elektromos biztonsága csak abban az esetben biztosított, ha az érvényben lévõ biztonsági elõírásoknak megfelelõ, hatékony földelési rendszerhez csatlakoztatják: a gáz-, víz- és fûtési vezetékek földelés céljára kifejezetten alkalmatlanok. Ezt az alapvetõ biztonsági követelményt ellenõrizni kell. Amennyiben kétségek merülnek fel, bízzon meg egy szakembert a villamos berendezés alapos átvizsgálásával, mivel a gyártó nem vonható felelõsségre a berendezés földelésének hiányából eredõ esetleges károkért. hálózattal összekötõ vezetékébe be kell építeni egy kétpólusú kapcsolót, aminél az érintkezõk közötti távolságnak 3 mm-nél nagyobbnak kell lenni, és a kapcsolót könnyen hozzáférhetõ helyre kell tenni, hogy esetleges beavat kozások esetén gyorsan és biztonságosan elérhetõ legyen. A készülék villamos tápkábelének cseréjét csak erre felhatalmazott szakember végezheti el. A fent leírtak figyelmen kívül hagyása veszélyeztetheti a készülék biztonságát. Szakemberrel ellenõriztesse, hogy a villamos rendszer megfelel-e a készülék által felvett, az adattáblán feltüntetett maximális teljesítménynek, különös tekintettel arra, hogy a berendezés kábeleinek keresztmetszete megfelel-e a készülék által felvett teljesítménynek. A készülék villamos hálózatról történõ áramellátásához tilos adaptert, hosszabbítót és/vagy elosztó aljzatot használni. Bármely, villamos energiával mûködõ egység használata során be kell tartani néhány alapvetõ szabályt, mint például: soha ne érjen a készülékhez nedves és/vagy vizes testrésszel és/vagy mezítláb; ne húzza az elektromos vezetékeket; a készüléket ne tegye ki idõjárási viszontagságoknak (esõ, nap, stb.), kivéve ha ez kifejezetten megengedett; ne engedje, hogy a készüléket gyerekek vagy tapasztalattal nem rendelkezõ személyek használják. Csatlakoztatás a 230V-os elektromos hálózatra Az elektromos csatlakoztatások leírását a 20. oldalon találja. A kazán telepítéséhez 230 V - 50 Hz hálózati elektromos csatlakoztatásra van szükség: ezt a csatlakoztatást az érvényben levõ CEI szabványoknak megfelelõ módon kell elvégezni. Veszély! Az elektromos szereléseket csak képzett szakember végezheti. A csatlakoztatások vagy az elektromos al kat részeken elvégzendõ bármely beavatkozás elõtt a készüléket mindig áramtalanítani kell, és meg kell arról gyõzõdni, hogy áramellátását véletlenül se lehessen visszakapcsolni. Felhívjuk fi gyelmét arra, hogy a kazán villamos 19

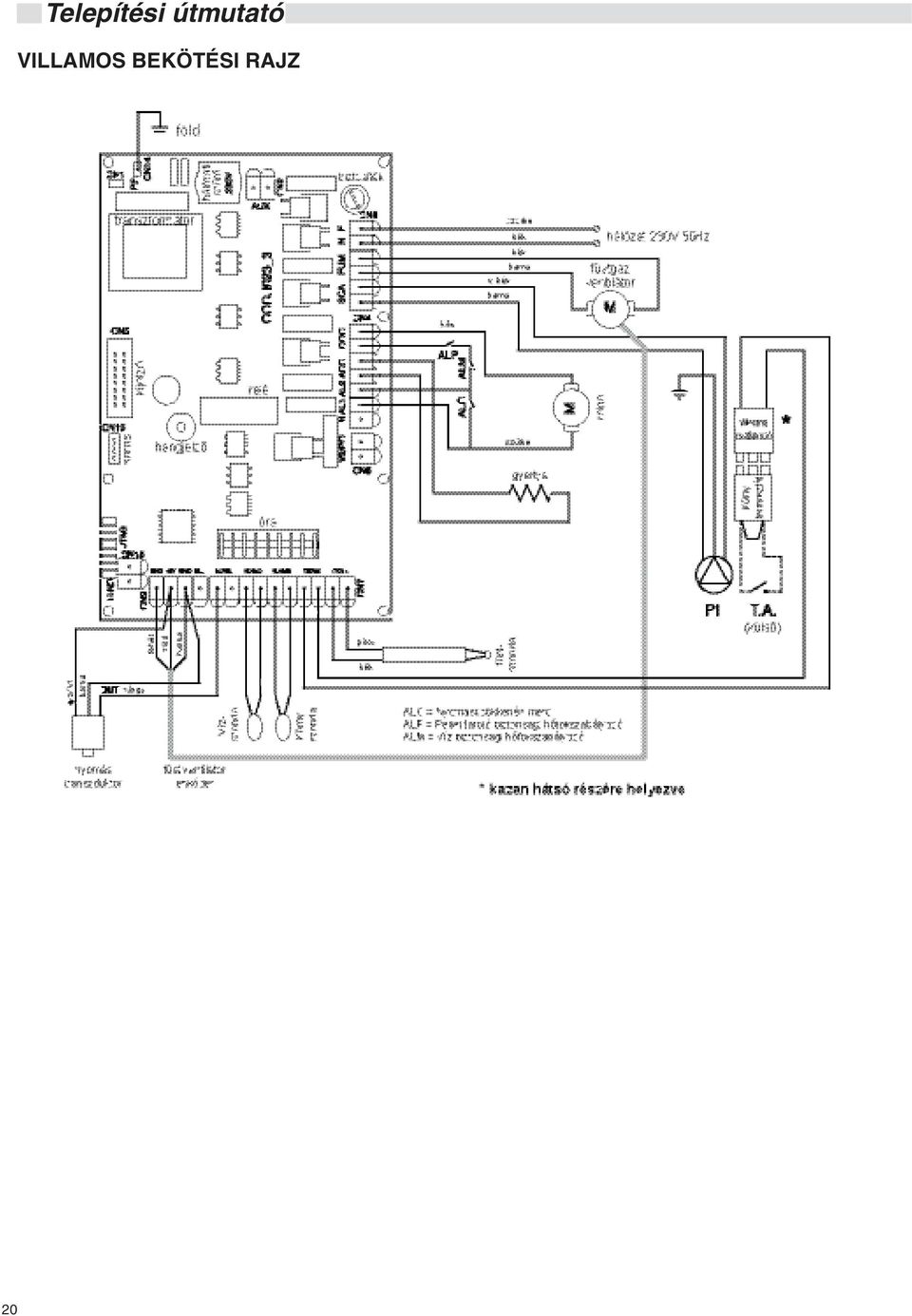

20 Telepítési útmutató VILLAMOS BEKÖTÉSI RAJZ 20

21 5 KANDALLÓS KAZÁN BEINDÍTÁSA ELSÕ BEGYÚJTÁS Elõzetes ellenõrzések A kazán elsõ begyújtását csak szakképzett személy végezheti el. Ennek az elõírásnak figyelmen kívül hagyása miatt a személyekben, állatokban vagy dolgokban keletkezett károkért az Unical elhárít minden felelõsséget. A kazán beüzemelése elõtt ellenõrizni kell, hogy: - az égési levegõ bevezetése és a füstgázok elvezetése az érvényben lévõ szabványoknak megfelelõen történik-e; - a kazán rendelkezik-e az érvényben levõ szabványok által elõírt összes biztonsági és szabályozó szerkezettel; - a kazán elektromos részei tápfeszültségének értéke 230V - 50Hz; - a rendszert feltöltötték vízzel; - a rendszerben lévõ esetleges elzáró csapok nyitva vannak; - a külsõ fõkapcsolót bekapcsolták; - a kazán hõkioldó szelepe nincs blokkolva, illetve csatlakoztatva van a szennyvízelvezetõ rendszerhez; - nincs-e valahol vízszivárgás; - biztosítottak a szellõzési feltételek és a minimális távolságok a karbantartások elvégzéséhez. Begyújtás és kikapcsolás Telepítési útmutató A kazán begyújtásának és kikapcsolásának leírása 7.1 fejezetben található. Információk a felhasználó számára A felhasználónak oktatásban kell részesülnie a saját fûtési rendszerének használatával és mûködésével kapcsolatban, különös tekintettel az alábbiakra: A felhasználónak át kell adni a jelen útmutatót, illetve a kazán csomagolásában található borítékban elhelyezett összes dokumentumot, ami a készülékkel kapcsolatos. A felhasználó ezeket a dokumentációkat úgy köteles megõrizni, hogy az minden további tanulmányozás céljából rendelkezésre álljon. Fel kell hívni a felhasználó fi gyelmét a szellõzõnyílások és a füstelvezetõ rendszer fontosságára, hangsúlyozva azok nélkülözhetetlenségét és a módosításuk szigorú tilalmát. Tájékoztatni kell a felhasználót a rendszerben lévõ víz nyomásának ellenõrzésérõl, valamint az utántöltéshez szükséges lépésekrõl. Tájékoztatni kell a felhasználót a hõmérsékletek, az automatikák/termosztátok és a radiátorszelepek megfelelõ beállításáról, hogy energiát takaríthasson meg. Nem szabad elfelejteni, hogy évente egyszer kötelezõ elvégezni a berendezés rendes karbantartását, valamint az érvényben levõ szabvány által elõírt idõszakonként az égésvizsgálatot. Amennyiben a készüléket más tulajdonos részére értékesítik vagy átruházzák, vagy áttelepítésre kerül, akkor mindig ellenõrizni kell, hogy a használati útmutató a berendezéssel együtt kerüljön átadásra, szállításra, hogy az új tulajdonos és/ vagy telepítõ azt áttanulmányozhassa ELLENÕRZÉSEK AZ ELSÕ BEGYÚJTÁSKOR ÁLTALÁNOS ELLENÕRZÉSEK Az elsõ begyújtáskor ellenõrizze, hogy a fûtési rendszert feltöltötték vízzel és megfelelõen légtelenítették, hogy a kémény megfelelõen mûködik, és hogy elvégezték az elektromos bekötéseket (4. fejezet), illetve, hogy a fûtési rendszer szivattyúja nincs blokkolva. 21

22 Ellenõrzések és karbantartás 6 ELLENÕRZÉS ÉS KARBANTARTÁS A szakmai szabályok szerint és a szabályos idõközönként elvégzett ellenõrzések és karbantartások, valamint az eredeti cserealkatrészek használata elsõdleges fontossággal bírnak a kazán hibamentes mûködésének és hosszú élettartamának biztosítása szempontjából. A készülék karbantartása kötelezõ az érvényben levõ jogszabályok szerint, és az augusztus 26-i 412. sz. Elnöki Rendeletben és késõbbi módosításaiban foglalt rendszerességgel kell elvégezni a használt tüzelõanyag típusának és a kazán teljesítményének függvényében. Az ellenõrzések és a karbantartások elmaradása anyagi és személyi károkat okozhat. Emiatt azt javasoljuk, hogy kössön felülvizsgálati vagy karbantartási szerzõdést. A felülvizsgálat arra szolgál, hogy meghatározzák egy készülék valós állapotát és azt összehasonlítsák az optimális állapottal. Mindez mérések, ellenõrzések és megfigyelések alapján történik. A karbantartás azért szükséges, hogy elkerülhetõ legyen a valós állapotnak az optimális állapottól való eltérése. Ez általában tisztítást, beállítást és az egyes kopóalkatrészek esetleges cseréjét foglalja magában. A karbantartás gyakoriságát és mértékét a kazánt szervizelõ szakember határozza meg a készülék állapota alapján, amelyet a felülvizsgálat során állapított meg. Az ellenõrzési és karbantartási munkákat a 23. oldalon leírt sorrend szerint kell elvégezni. Ellenõrzési és karbantartási útmutató A készülék hosszú távú mûködésének biztosításához és a bevizsgált széria állapot megtartása érdekében kizárólag eredeti Unical cserealkatrészt szabad használni. A karbantartási munkák megkezdése elõtt az alábbi mûveleteket kell elvégezni: Ki kell kapcsolni a hálózati fõkapcsolót. Legalább 3 mm-es nyitási távolságú érintkezõvel ellátott egységgel le kell választani a készüléket az elektromos hálózatról (pl.: biztonsági kapcsolóval vagy teljesítmény kapcsolóval), és ellenõrizni kell hogy a készülék véletlenül se kerüljön feszültség alá. El kell zárni a fûtés elõremenõ és visszatérõ ágára esetlegesen felszerelt zárószelepeket, illetve a hidegvíz bemeneti csapot is. A karbantartási munkák befejezése után az alábbi mûveleteket kell elvégezni: ki kell nyitni a fûtési elõremenõ és visszatérõ ágra felszerelt zárószelepeket és a hidegvíz bemeneti csapot is, szükség esetén újra be kell állítani a fûtési rendszer nyomását, vissza kell csatlakoztatni a berendezést az elektromos hálózatra, majd be kell kapcsolni az elektromos fõkap csolót, ellenõrizni kell a berendezés tömítését mind a füstoldalon, mind a víz oldalon, légteleníteni kell a fûtési rendszert, és szükség esetén ismét be kell állítani a nyomást. 22

23 Ellenõrzések és karbantartás Kazántest karbantartása Figyelmeztetések Veszély! Mielõtt a kazánon bármilyen beavatkozást végezne, ellenõrizze, hogy maga a kazán és alkatrészei lehûltek. Soha ne eresszen le vizet a rendszerbõl még részben sem, hacsak ez nem feltétlenül szükséges. Rendszeresen ellenõrizze a füstcsõ és/vagy füstelvezetõ rendszer épségét és megfelelõ mûködését. A füstcsövek és/vagy füstelvezetõ rendszer és azok tartozékainak közelében elhelyezett szerkezeteken végzett munkák vagy karbantartások esetén kapcsolja ki a készüléket, majd a munkák befejezése után ellenõrizze hatékonyságát. A kazán és/vagy részeinek tisztítását ne végezze könnyen gyulladó anyagokkal (pl.: benzin, alkohol, stb.). Ne hagyjon gyúlékony anyagokat tartalmazó edényeket abban a helyiségben, ahol a kazán áll. A kazánház takarítását ne végezze akkor, amikor a kazán mûködik. Minden fûtési szezon végén át kell vizsgálni a kazánt, hogy a berendezést tökéletesen hatékony állapotban tartsa. A gondos karbantartás mindig megtakarítást és biztonságot eredményez. FONTOS A tisztításhoz használjon csõtisztító keféket és szívókészüléket; ha rongyokat használ, a tisztítás végén ellenõrizze, hogy mindet összegyûjtötte. STILE 16 RENDSZERES TISZTÍTÁSA ÉS KARBANTARTÁSA El kell végezni a STILE 16 kazán rendszeres karbantartását, hogy biztosítsa megfelelõ és hatékony mûködését. Az alábbiakban leírt tisztítási eljárásokat csak teljesen lehûlt és a villamos hálózatról lecsatlakoztatott kazánon végezze el. Naponta - Távolítsa el a hamut az égéstérbõl az elõírt szívókészülékkel, hogy összeszedje az égési termékeket, majd ürítse ki a hamutartó fiókot a frontoldalon található alsó ajtó kinyitásával. Ezt a mûveletet könnyebben tudja elvégezni, ha kihúzza az égéstérbõl a tégelyt, mint ahogy az alsó ábrán látható. Ellenõrizze a tégely alján levõ rács épségét és kétség esetén cserélje ki. Távolítsa el a lerakódásokat, amik a légáteresztõ nyílások elzáródását okozhatják. Távolítsa el tégely peremén esetlegesen lerakódott salakot. - A STILE 16 kazánt egy belsõ hõcserélõ tisztítórendszerrel szerelték fel, amely akkor lép mûködésbe, ha ismételten felemeli a 2 fogantyúval ellátott merevítõ rudat. A fogantyúk a fedél alatt találhatók, ahonnan el lehet érni a pellet tartályt. Ezt a mûveletet annyiszor kell elvégezni, amennyi elegendõ a szabad csúszáshoz. A hõcserélõk csövei felületének megtisztítása biztosítja a hõcsere lehetõ leghatékonyabb lefolyását, hogy a lehetõ leghatékonyabban menjen végbe a hõcsere. - Ezen túlmenõen szükséges lehet még az üveg megtisztítása elkoszosodás miatt. Ennek gyakorisága a kazán használatától, illetve a használt pellet minõségétõl függ. Az üveg tisztítását csak akkor végezze el, ha teljesen lehûlt, és mindig megfelelõ tisztítószert alkalmazzon, de ne használjon semmiféle súrolószert. Az üveg tisztításának gyakorisága tehát a kazán használatától függ. STILE 16 KAZÁN RENDKÍVÜLI 8.ábra 23

24 Ellenõrzések és karbantartás KARBANTARTÁS Minden fûtési idõszak végén végezze el a kazán általános tisztítását az alábbiakban leírtak szerint. A nyári idõszak alatt tartsa zárva a kazán ajtaját. - Tisztítsa meg az égésteret egy elõírt szívókészülék segítségével, hogy összeszedje az égéstermékeket a tégely kivételét követõen. - Emelje fel a pellet betöltõ fedelet és csavarja ki a tetõ szorítócsavarját: csúsztassa a tetõt balra, hogy felfelé ki tudja húzni a jobb oldali burkolatokat. Majd ismételje meg a mûveletet az ellenkezõ irányba a bal oldali burkolatok kihúzásához. - Szerelje le az oldalsó fedeleket (3 db oldalanként), tisztítsa meg a hõcserélõ csõcsoportot, és szedje össze az égési maradékokat. A csõcsoporthoz az elülsõ oldalról is hozzáférhet, ha felemeli az öntöttvas lángvédõ lemezt, amelyet a doboz mögött elhelyezett csavar tart meg. - Szerelje le az elülsõ alsó panelt, hogy hozzáférjen a hamutartó fi ókhoz. Szívja ki az égési maradványokat. - Ellenõrizze az üveges ajtó tömítésének épségét és az égéstér tömítését. Szükség esetén cserélje ki a tömí té seket. - Azt tanácsoljuk, hogy a fûtési szezon végén teljesen ürítse ki a pellet tartályt, a pellet nedvesség miatti tönkre me nésének megakadályozása érdekében, amely hibás mûködést okozhat a következõ begyújtásnál. - Ezen túlmenõen azt tanácsoljuk, hogy végezze el a kémény és a füstcsõ csatlakozások alapos tisztítását, hogy elkerülje a tûz kialakulásának kockázatát. - Szerelje vissza az összes elemet, szigetelje szükség szerint magas hõmérsékletnek ellenálló szilikonnal. 9.ábra 24

25 Ellenõrzések és karbantartás STILE 16 RENDKÍVÜLI KARBANTARTÁS Kétévente el kell végezni a füstelszívó ventilátor acél lapátjának, illetve helyének tisztítását. Ehhez a területhez az oldalsó elemek és a 4 rögzítõ csavar eltávolításával férhet. A tisztítást egy szívókészülék segítségével végezheti el. Azt tanácsoljuk, hogy a tisztítás alkalmával ellenõrizze a pellet betöltõ rendszer (csiga, hajtómotor, tolószerkezet) épségét, és szükség esetén végezze el felülvizsgálatát. Ellenõrizze a pellet begyújtó ellenállás helyzetét is. 10.ábra 25
