1 Műszaki dokumentáció Nective Wind Szélmérő NW.24.M

2 Tartalomjegyzék Címoldal 1 Tartalomjegyzék 2 I. Nective NW.24.M szélmérő, teszt 3 II. Nective NW.24.M, címzés 4 III. Nective NW.24.M, regiszterek 5 IV.Nective NW.24.M, PC teszt-bekötés 6 V. Nective NW.24.M, redőny/zsalúzia üzemmód 7 VI. Nective NW.24.M műszaki adatlap 8 VII. Nective NW.24.M méretek és bekötés 9 VIII. Kapcsolat 1 2

3 I. Nective NW.24.M szélmérő, teszt Szélmérő alapértelmezett MODBUS beállításai, regiszterei A Nective szélmérő könnyen tesztelhető, a : Generic MODBUS / Jbus Tester program, egy számítógép vagy notebook, egy USB-RS485 átalakító és egy USB A-B kábel és egy 24V-os DC tápegység segítségével. A lekérdezés sebessége 2-5ms között lehet üzemszerűen. Figyelem! A többi szenzorhoz képest a kommunikációs sebessége: 48Baud!: 24V DC tápegység A Nective szélmér ő önálló termékként is használható MODBUS master vezérlővel. Azonban a Nective System rendszer részeként számos működtetésre felhasználható. Redőnyvezérlés üzemmódban, ha ki van választva, hogy van szélmérő a rendszerben, abban az esetben 7km/h sebességnél felhúzza a zsalúziákat ez az alapértelmezett beállítása. Buszrendszerben használva megadható, melyik beállított redőnyszinthez (Level) kapcsolódjon a vezérlés, hiszen lehetnek vegyesen redőnyök és zsalúziák is egyaránt. Beállítható a kapcsolás köszöbértéke és a reakció iránya, azaz, hogy fel, vagy le irányba mozdítsa az összes motoros eszközt, hiszen azok lehetnek akár teraszárnyékolók is. USB / RS-485 konverter Figyelem! USB A-B kábel A szélmérő fejjel lefelé nem szerelhető! 3

4 II. Nective NW.24.M, címzés Szélmérő bekötése, lekérdezés, címzés A Nective szélmér ő nem átcímezhet ő! Az alapértelmezett MODBUS címe: 1. A szélerősség-értéket egész szám fomájában lehet kiolvasni. Ezt osztani kell 1-el akkor kapjuk meg a mért értéket m/s-ban. Km/h átváltáshoz a m/s értéket szorozni kell 3,6-al. Ha tehát a mért érték 1, akkor az érték 1m/s azaz 3,6km/h: PC / Notebook Generic Modbus/Jbus Tester USB A-B kábel USB / RS-485 konverter 24V DC tápegység NW.24.M Szélmérő Lekérdezéshez használható szoftverek: - Schneider MODBUS Tester: - MODBUS Tester : 4

5 III. Nective NW.24.M, regiszterek Hőmérő alapértelmezett MODBUS regiszterei A Generic MODBUS / Jbus Tester program képernyőfotóján és a lenti táblázatban jól láthatóak a készülék MODBUS regiszterei és beállításai: Az alapértelmezett beállítások: Port: COM1, Baud: 48, Parity: None Communications Wiring: Wiring with No Echo (4-wire) Sample Mode: Manual Timeout: 1, Sample Rate: 1 ms Data Type: Holding Register (R3/W16) Slave ID: 1, 1, # of Registers: 8 Default registers Szélsebesség m/s-ban 127 Felbontás (11 bit) 5

6 IV.Nective NW.24.M, PC teszt-bekötés Szélmérő bekötése PC teszt esetén A szélmérő PC oldali bekötése, felfűzése egy szélmérővel (teszt): +5 24V V RS-485 A RS-485 B RS-485 MODBUS +5 24V V Slave Address 1 6

7 V. Nective NW.24.M, redőny/zsalúzia üzemmód Szélmérő bekötése Nective light készülék esetén 1 vagy 2 gombos redőnyvezérlés üzemmódban: 19,4m/s alapértelmezett riasztási érték (~7km/h): Addr: Ohm buszlezáró ellenállás RS-485 / MODBUS 12 Ohm Beépített buszlezáró ellenállás beiktatása 23V AC / 24V DC rendszertápegység Nective Light 1 vagy 2 gombos Redőnyvezérlés üzemmódban L1 L2 L3 L1 Redőny, vagy Zsalúziamotorok 1-4 M1 M2 M3 M4 N PE 7

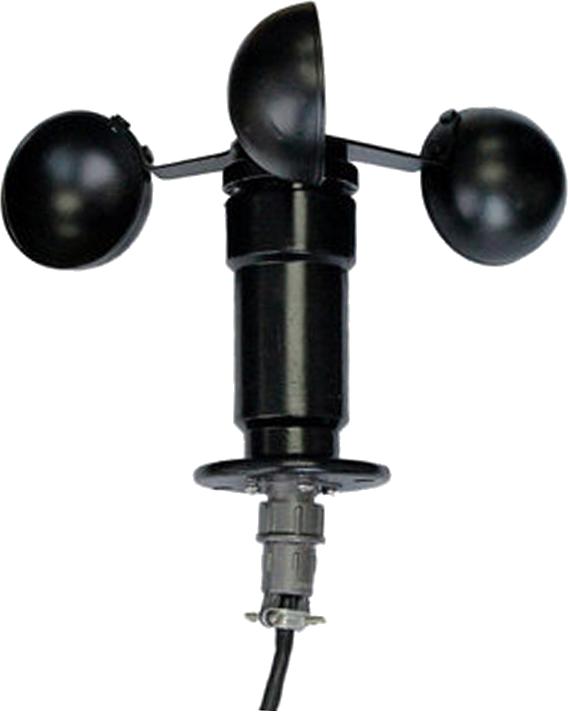

8 VI. Nective NW.24.M műszaki adatlap Szélmérő tulajdonságai A Nective szélmérő és a csatlakozó között nem toldható a kábel, a csatlakozó és a MODBUS Master (például Nective Light készülék különböző üzemmódokban, vagy PC) között kisebb, mint 12m buszvezeték engedhető meg maximum. A szélmérő fizikai jellemzői : Tápfeszültség tartomány: Üzemi hőmérséklet: Üzemi páratartalom: Szélmérés tartománya: Szélmérés legkisebb mérhet ő értéke: Mérési pontosság: Kommunikációs protokoll: Kommunikációs mód: Átviteli sebesség: Dinamikus válaszidő: Szélmérő alapértelmezett címe: A kábel gyári hossza: 1-3V DC -2 és 6 C között 8% relatív páratartalom (nem kondenzátum) - 3 m/s,2 m/s,1 m/s MODBUS-RTU RS485 48, 1 stopbit, 8 bit adatbit, nincs paritás,5s 1 (fix) 1-1,5 méter (toldható, maximum 12m-ig) Fizikai megjelenése: 8

9 VII. Nective NW.24.M méretek és bekötés A szélmérő fizikai kialakítása és jellemz ői : A szélmérő fizikai méretei és bekötési pontjai: 47,1 mm Φ 6,5mm 25 mm 6,5mm 6 mm 125 mm 47,1 mm 2 mm +5 24V V RS-485 A RS-485 B 9
