Járműfedélzeti utas-tájékoztató berendezések specifikációja (regionális)

Átírás

1 Járműfedélzeti utas-tájékoztató berendezések specifikációja (regionális) Az autóbuszokat az alább felsorolt utas-tájékoztató eszközökkel kell felszerelni: - Járművezetői és utaskísérő mikrofon, fedélzeti hangszóró rendszer, valamint a működtetéshez szükséges erősítő. A rendszer alkalmas legyen hangos utas tájékoztatás automatikus működtetésére. - Belső audió rendszer: Minimum 4 db szabályozható hangerejű, vandálbiztos kivitelű (burkolat alá helyezett, vagy membránt védő ráccsal ellátott) hangszóró az autóbusz utasterében egyenletesen elosztva, vagy utas ülés páronként kombinált olvasólámpa, levegőfúvóka modulokkal szerelt kivitelnél minden második modul hangszóróval. A tájékoztatás az autóbusz belsejében minden részen közel azonosan, jól érthetően hallható legyen. Vizuális rendszer- és eszközinformáció: Az autóbuszokra telepített utastájékoztató rendszer legyen alkalmas LED/LCD kijelzőkön scrollozva / futtatva is megjeleníthető utazási információk átadására. 1

2 Járműfedélzeti vezérlő egység A járműfedélzeti vezérlő a külső és a belső vizuális kijelző táblák, valamint az akusztikai egységek vezérlési feladatait lássa el. Járműfedélzeti berendezésekkel kapcsolatos elvárások A járműfedélzeti eszköz GPS alapú utastájékoztatásra legyen alkalmas, beavatkozás nélküli automatikus léptetésre, valamint szöveg, kép és hang megjelenítésre. Jármű fedélzeti vezérlőegység felépítése Kijelző felület: A megfelelő méretű kijelző a szükséges információk megjelenítését szolgálja a járművezető számára. A kijelzőnek sötétben, és erős napsütésben is jól láthatónak, tükröződésmentesnek kell lennie. Vezérlő: A menürendszer kezelését, a szerviz funkciók elérését tasztatúrának vagy érintőképernyős megoldással kell biztosítania. Kiépítése során tekintettel kell lenni arra, hogy a járművezető elsődleges feladata az autóbusz szakszerű és biztonságos vezetése. 2

3 Kommunikáció: A járműfedélzeti vezérlőegység rendelkezzen 3G adatátviteli megoldással. A kommunikációhoz szükséges SIM kártyákat Ajánlakérő biztosítja. Adatletöltés: A járműfedélzeti vezérlőegységnek biztosítania kell közvetlen adatletöltési lehetőséget a kommunikációs vonal üzemképtelensége esetére. (Pl. USB,) A járműfedélzeti vezérlőegység adattartamát USB csatornán és online keresztül is lehessen feltölteni, módosítani. A vezérlő modul rendelkezzen viszonylatszám kiválasztással, és kézi léptetési funkcióval, valamint GPS pozíció alapú automatikus léptetéssel. A modult úgy kell elhelyezni, hogy a buszvezető kényelmesen tudja kezelni. A járműfedélzeti vezérlő egység rendeltetésszerű működéséhez az autóbusz elektromos rendszeréhez illesztendő felületek: Ajtónyitás érzékelő (jel): Célja az ajtók nyitott állapotára utaló jelfeszültség továbbítása az egység felé, az autóbusz illesztőn keresztül. Útjel: Az autóbusz útjelének (odometer) felhasználása 3

4 Kijelzők általános előírásai Az autóbusz viszonylatjelzéséről, szükség szerint a viszonylat további útvonaláról és célállomásáról tájékoztatja a megállókban várakozó utasokat Minden esetben minimum két szövegsor megjelenítésére alkalmas, egyszínű full mátrix kivitel szükséges, futó és inverz szövegek megjelenítési lehetőségével (LED-MÁTRIX kijelzők esetében). A kijelző feliratainak színe borostyánsárga (LED-MÁTRIX kijelzők esetében). A kijelző felbontásának olyannak kell lennie, hogy lehetővé tegye kétsoros szövegek korlátozásmentes alkalmazását azaz a kétsoros szövegek ékezetei és az egyes betűk lenyúló részei nem érnek össze (LED-MÁTRIX kijelzők esetében). A kijelzőnek a magyar ábécé betűinek teljes körét támogatnia kell (ékezetes betűk), lehetővé kell tennie különböző betűtípusok megjelenítési lehetőségét az alkalmazandó betűtípusoknak a teljes autóbuszparkra egységesnek kell lennie. A speciális karakterek (pl. ü Ű g, p, y stb.) helyes megjelenítésére képesnek kell lennie. A kijelzők mindegyikének rugalmasan kell támogatnia grafikus elemek (logók, piktogramok) megjeleníthetőségét. Az autóbusz szélességénél jelentősen keskenyebb homlokkijelzővel felszerelt autóbuszok kijelzőinek cseréjekor a műszaki adottságokat figyelembe véve törekedni kell a korábbinál szélesebb kijelzők beépítésére. A belső vandálbiztos kivitelű (fém keretbe burkolt kijelzők (TFT) képernyő layout-ja Ajánlatkérő elvárása szerint legyen kialakítva, szükség esetén lehetőség legyen a lay-out magváltoztatására (részletesebb leírás lentebb). 4

5 Kijelzők műszaki specifikációja (minimum követelmények) Tulajdonságok Homlokfali kijelző feltételei Elhelyezése 1 db az autóbusz homlokfalán a szélvédő felett vagy a szélvédő mögött (a gépjárművezetőt zavaró fényvisszaverődés, fénybeszűrődés nem zavarhatja) Kivitel Rozsdamentes dobozba szerelt kijelző, rongálás elleni védelemmel Rongálás elleni védelem DIN 18032/3 Áramellátás Élettartam (óra) V DC min óra Működési hőmérséklettartomány (külső hőmérséklet, ºC)* (-20)-(+50) Tárolási hőmérséklettartomány (külső hőmérséklet, ºC) (-25)-(+70) EMC - Elektromágneses kompatibilitás Védettség ISO IP52 vagy magasabb szintű Jellemzők Fényviszonyokhoz alkalmazkodó automatikus fényerő szabályozás (jó láthatóság nappal és éjszaka, ill. fedett helyen egyaránt) Oldalak száma 1 Megjeleníthető sorok száma 2 Olvashatósági távolság (m) 20 m (DIN 1450 szerint) Olvashatósági tartomány (fok) min. 140 Sor/Full mátrix Kijelző színe felbontás pixelben full mátrix Borostyánsárga soronként legalább 20 karakter kijelzése, minimum 16x128 képpont Funkcionalitás Funkció A jármű járatszámának, útvonalának és célállomásának kijelzése Megjelenítési igény 2 sor, 2 oszlop,, soronként minimum 20 karakter megjeleníthetőségével. A tábla legyen alkalmas 3 számkarakter egyetlen sorban való megjelenítésére. Járatszám Célállomás 5

6 Villogás Futó szöveg megjelenítése Grafika megjelenítése Kijelzőkép könnyű, gyors szerkeszthetősége Elhelyezése Kivitel Tulajdonság Oldalsó kijelző feltételei 1 db az első ajtó felett vagy az első ajtó utáni oldalablaknál, vagy az oldalablak felett Rozsdamentes dobozba szerelt kijelző, rongálás elleni védelemmel Rongálás elleni védelem DIN 18032/3 Áramellátás Élettartam (óra) V DC min óra Működési hőmérséklettartomány (külső hőmérséklet, ºC)* (-20)-(+50) Tárolási hőmérséklettartomány (külső hőmérséklet, ºC) (-25)-(+70) EMC - Elektromágneses kompatibilitás Védettség ISO IP52 vagy magasabb szintű Kijelző jellemzők Fényviszonyokhoz alkalmazkodó automatikus fényerő szabályozás (jó láthatóság nappal és éjszaka, ill. fedett helyen egyaránt) Oldalak száma 1 Megjeleníthető sorok száma 2 Olvashatósági távolság (m) 20 m (DIN 1450 szerint) Olvashatósági tartomány (fok) min. 140 Sor/Full mátrix Kijelző színe felbontás pixelben full mátrix Borostyánsárga soronként legalább 20 karakter kijelzése, minimum 16x112 képpont Funkcionalitás Funkció A jármű járatszámának, útvonalának és célállomásának kijelzése Megjelenítési igény 2 sor, 2 oszlop,, soronként minimum 20 karakter megjeleníthetőségével. 6

7 A tábla legyen alkalmas 3 számkarakter egyetlen sorban való megjelenítésére. Járatszám Célállomás Villogás Futó szöveg megjelenítése Grafika megjelenítése Kijelzőkép könnyű, gyors szerkeszthetősége Elhelyezése Kivitel Tulajdonság Hátsó kijelző feltételei 1 db a hátfalon a hátfalablak mögött, vagy a hátfalablak felett Rozsdamentes dobozba szerelt kijelző, rongálás elleni védelemmel Rongálás elleni védelem DIN 18032/3 Áramellátás Élettartam (óra) V DC min óra Működési hőmérséklettartomány (külső hőmérséklet, ºC)* (-20)-(+50) Tárolási hőmérséklettartomány (külső hőmérséklet, ºC) (-25)-(+70) EMC - Elektromágneses kompatibilitás Védettség ISO IP52 vagy magasabb szintű Kijelző jellemzők Fényviszonyokhoz alkalmazkodó automatikus fényerő szabályozás (jó láthatóság nappal és éjszaka, ill. fedett helyen egyaránt) Oldalak száma 1 Megjeleníthető sorok száma 2 Olvashatósági távolság (m) 20 m (DIN 1450 szerint) Olvashatósági tartomány (fok) min. 140 Sor/Full mátrix Kijelző színe felbontás pixelben full mátrix Borostyánsárga minimum 16x32 képpont Funkcionalitás Funkció A jármű járatszámának kijelzése 7

8 Megjelenítés igény Minimum 1 szövegsor, minimum 3 karakter megjeleníthetőségével Járatszám Célállomás Villogás Futó szöveg megjelenítése Grafika megjelenítése Kijelzőkép könnyű, gyors szerkeszthetősége Nem Elhelyezése Kivitel Tulajdonság Beltéri kijelző feltételei 1 db a vezetőfülke után középen, a mennyezeten Rozsdamentes dobozba szerelt kijelző, rongálás elleni védelemmel Rongálás elleni védelem DIN 18032/3 Áramellátás V DC Képátló min. 19 Élettartam (óra) Működési hőmérséklettartomány (külső hőmérséklet, ºC)* Tárolási hőmérséklettartomány (külső hőmérséklet, ºC) EMC - Elektromágneses kompatibilitás Védettség min óra (-20)-(+50) (-25)-(+70) ISO IP52 vagy magasabb szintű Kijelző jellemzők Fényviszonyokhoz alkalmazkodó automatikus fényerő szabályozás (jó láthatóság nappal és éjszaka, ill. fedett helyen egyaránt), csillogás és tükröződésmentes kivitel Oldalak száma 1 Megjeleníthető sorok száma - Olvashatósági távolság (m) min. 6 Olvashatósági tartomány (fok) min. 120 Sor/Full mátrix Kijelző színe felbontás pixelben TFT vagy LCD monitor min. 65 ezer min. 1280x960 8

9 Funkcionalitás Funkció Megjelenítési igény Járatszám Célállomás Villogás Futó szöveg megjelenítése Grafika megjelenítése Kijelzőkép könnyű, gyors szerkeszthetősége A jármű járatszámának, útvonalának, célállomásának, átszállási kapcsolatainak és egyéb információk, képek kijelzése Minimum 10 szövegsor, soronként minimum 30 karakter megjeleníthetőségével 9

10 Az utastájékoztató rendszer átvételének feltételei: A külső és belső kijelzők működéséhez szükséges betöltendő és megjelenítendő adatbázist Ajánlatkérő az autóbuszok átadás-átvétele előtt biztosítja. Formátum: Excel A vezérlő, valamint a központi konfigurációs és kommunikációs rendszer magyar nyelvű szoftverének átadása A szoftver magyar nyelvű kézikönyvének átadása Ajánlatkérő munkatársának oktatása a szoftver kezeléséről Ajánlatkérő által biztosított adatbázis járművekbe való első betöltését követően Ajánlattevő tesztmenetek során igazolja a rendszer üzemszerű, hibamentes (hang, kép, feliratok) működését 10

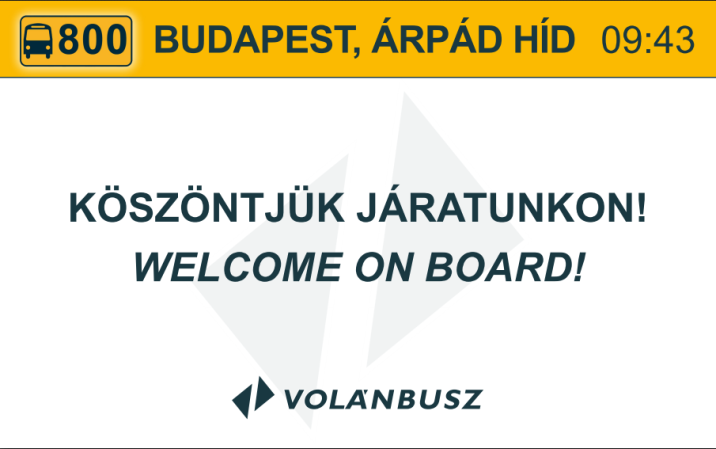

11 Beltéri kijelzők megjelenésének szabályozása A beltéri kijelzőkön megjelenítendő alap (forgalmi információt közlő) lay-out fejlesztése során a MINTA szerinti megvalósítás szükséges. A nyertes Ajánlattevővel Ajánlatkérő egyeztet a kialakítás egyéb sajátosságairól. 1. kép: Köszöntjük járatunkon! Indulást követően 3 mp múlva a 2. kép 2. kép: Az átszállási kapcsolatok a táblakép alján jelennek meg. Több átszállási kapcsolat esetén futó vagy átváltó képet kell alkalmazni a táblakép alján. 20 mp A STOP felirat mindig az autóbusz megállóból való elindulását követően jelenjen meg az új képen. 3. kép: reklám/információ 8 mp 4. képtől folyamatos megállók és az átszállási kapcsolatok kijelzése + reklám/információ: Utolsó kép: Köszönjük, hogy utazásához minket választott Beltéri kijelző megjelenése MINTA 11

12 12

13 13
