Átírás

1

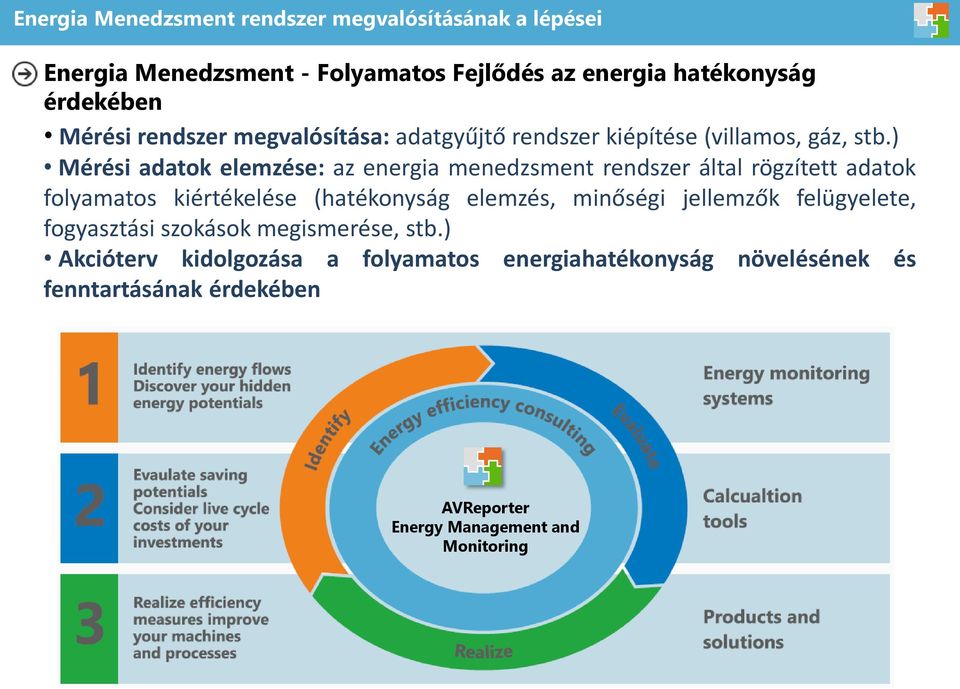

2 Energia Menedzsment rendszer megvalósításának a lépései Energia Menedzsment - Folyamatos Fejlődés az energia hatékonyság érdekében Mérési rendszer megvalósítása: adatgyűjtő rendszer kiépítése (villamos, gáz, stb.) Mérési adatok elemzése: az energia menedzsment rendszer által rögzített adatok folyamatos kiértékelése (hatékonyság elemzés, minőségi jellemzők felügyelete, fogyasztási szokások megismerése, stb.) Akcióterv kidolgozása a folyamatos energiahatékonyság növelésének és fenntartásának érdekében AVReporter Energy Management and Monitoring

3 Miben tud segíteni az AVReporter energia menedzsment megoldás Jelentős energia megtakarítás elérése (akár 30%) Tudatos energia gazdálkodás megvalósítása, a CO2 kibocsátás csökkentése Pontos fogyasztási szokások meghatározása (pontosabb fogyasztási előre jelzés és menetrend készítés megvalósítása) Zöld energia és hatékonyságot javító beruházások megvalósításának a támogatása és adatok biztosítása megtérülés számításokhoz A költséghely szerinti energia felhasználás pontos meghatározása (egységnyi energia felhasználás termékre, épületre vonatkozólag, stb.) Az energia menedzsment rendszer által biztosított adatok egyszerű és gyors kiértékelése, ezáltal az emberi erőforrások felhasználásának a csökkentése Az AVReporter energia menedzsment dobozos szoftverrel megvalósított rendszerek rövid megtérülési időt biztosítanak (0,5-1,5 év között)

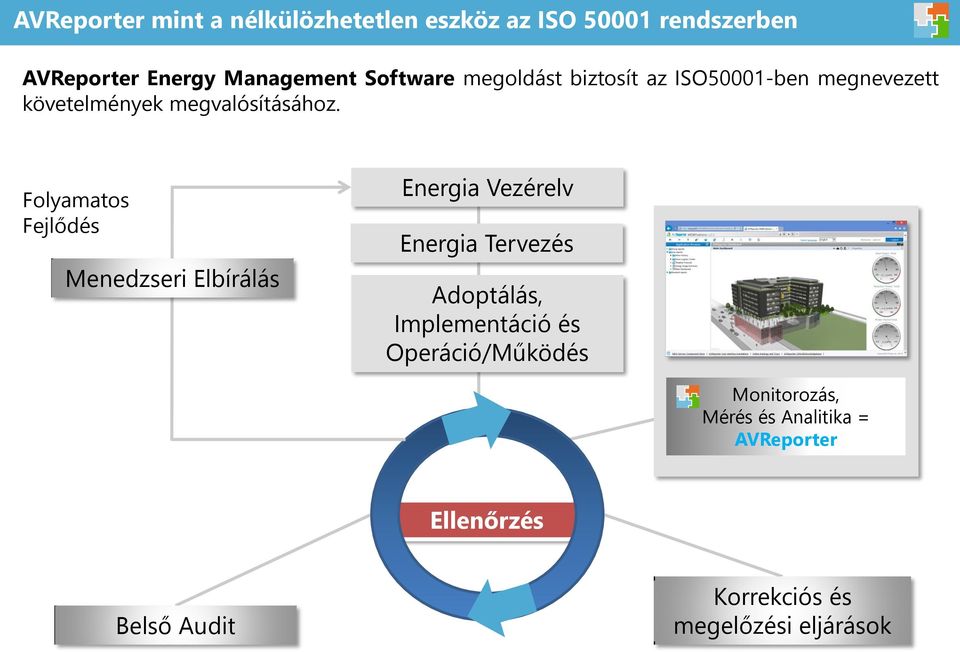

4 AVReporter mint a nélkülözhetetlen eszköz az ISO rendszerben AVReporter Energy Management Software megoldást biztosít az ISO50001-ben megnevezett követelmények megvalósításához. Folyamatos Fejlődés Menedzseri Elbírálás Energia Vezérelv Energia Tervezés Adoptálás, Implementáció és Operáció/Működés Monitorozás, Mérés és Analitika = AVReporter Ellenőrzés Belső Audit Korrekciós és megelőzési eljárások

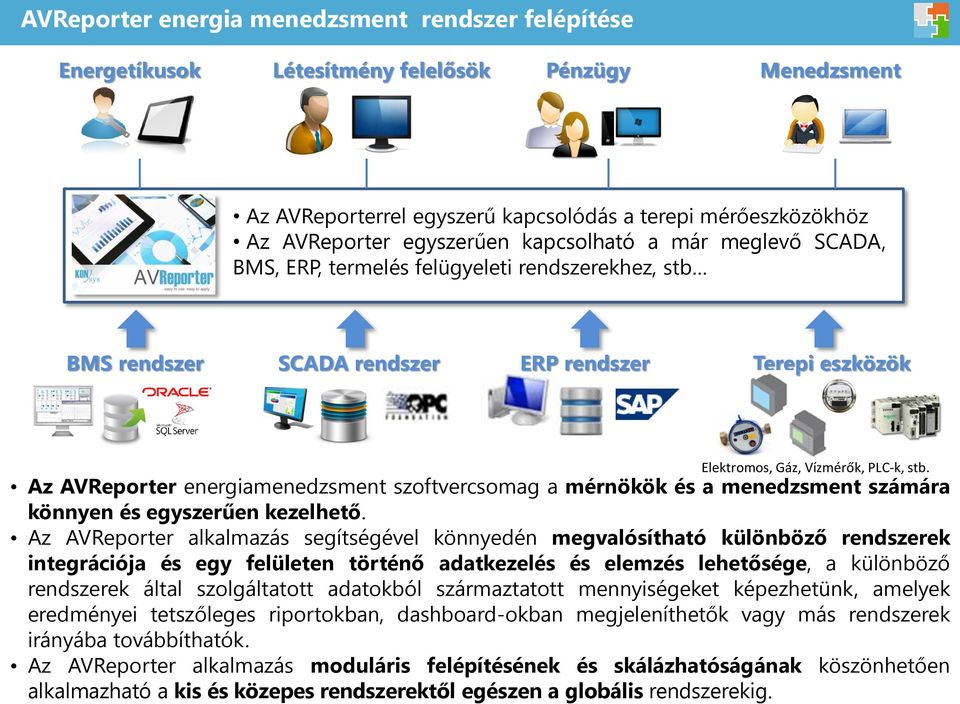

5 AVReporter energia menedzsment rendszer felépítése Energetíkusok Létesítmény felelősök Pénzügy Menedzsment Az AVReporterrel egyszerű kapcsolódás a terepi mérőeszközökhöz Az AVReporter egyszerűen kapcsolható a már meglevő SCADA, BMS, ERP, termelés felügyeleti rendszerekhez, stb BMS rendszer SCADA rendszer ERP rendszer Terepi eszközök Elektromos, Gáz, Vízmérők, PLC-k, stb. Az AVReporter energiamenedzsment szoftvercsomag a mérnökök és a menedzsment számára könnyen és egyszerűen kezelhető. Az AVReporter alkalmazás segítségével könnyedén megvalósítható különböző rendszerek integrációja és egy felületen történő adatkezelés és elemzés lehetősége, a különböző rendszerek által szolgáltatott adatokból származtatott mennyiségeket képezhetünk, amelyek eredményei tetszőleges riportokban, dashboard-okban megjeleníthetők vagy más rendszerek irányába továbbíthatók. Az AVReporter alkalmazás moduláris felépítésének és skálázhatóságának köszönhetően alkalmazható a kis és közepes rendszerektől egészen a globális rendszerekig.

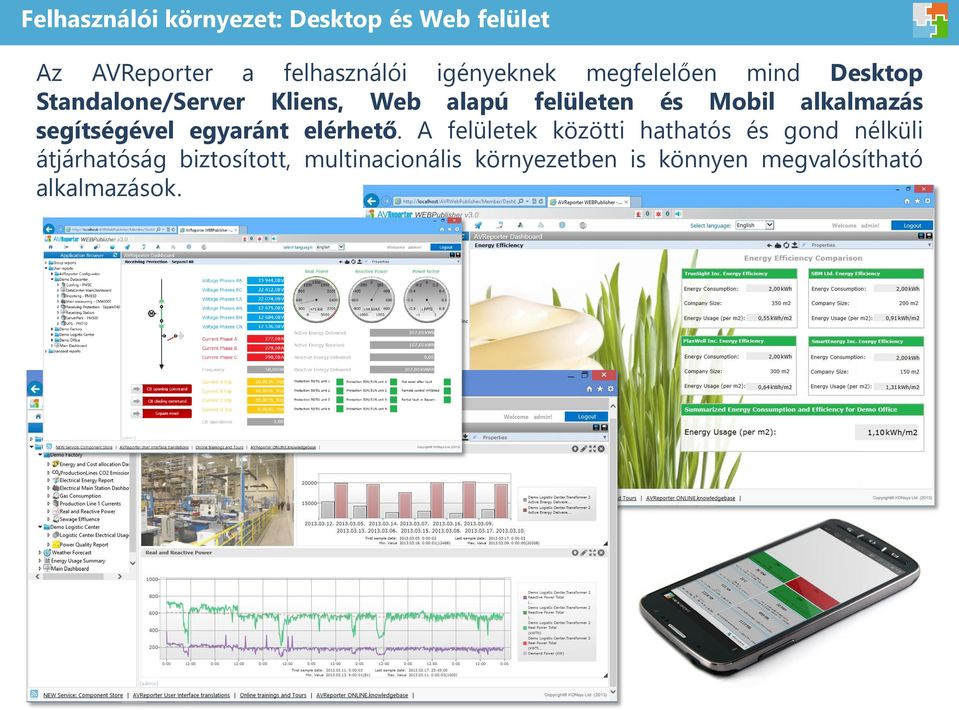

6 Felhasználói környezet: Desktop és Web felület Az AVReporter a felhasználói igényeknek megfelelően mind Desktop Standalone/Server Kliens, Web alapú felületen és Mobil alkalmazás segítségével egyaránt elérhető. A felületek közötti hathatós és gond nélküli átjárhatóság biztosított, multinacionális környezetben is könnyen megvalósítható alkalmazások.

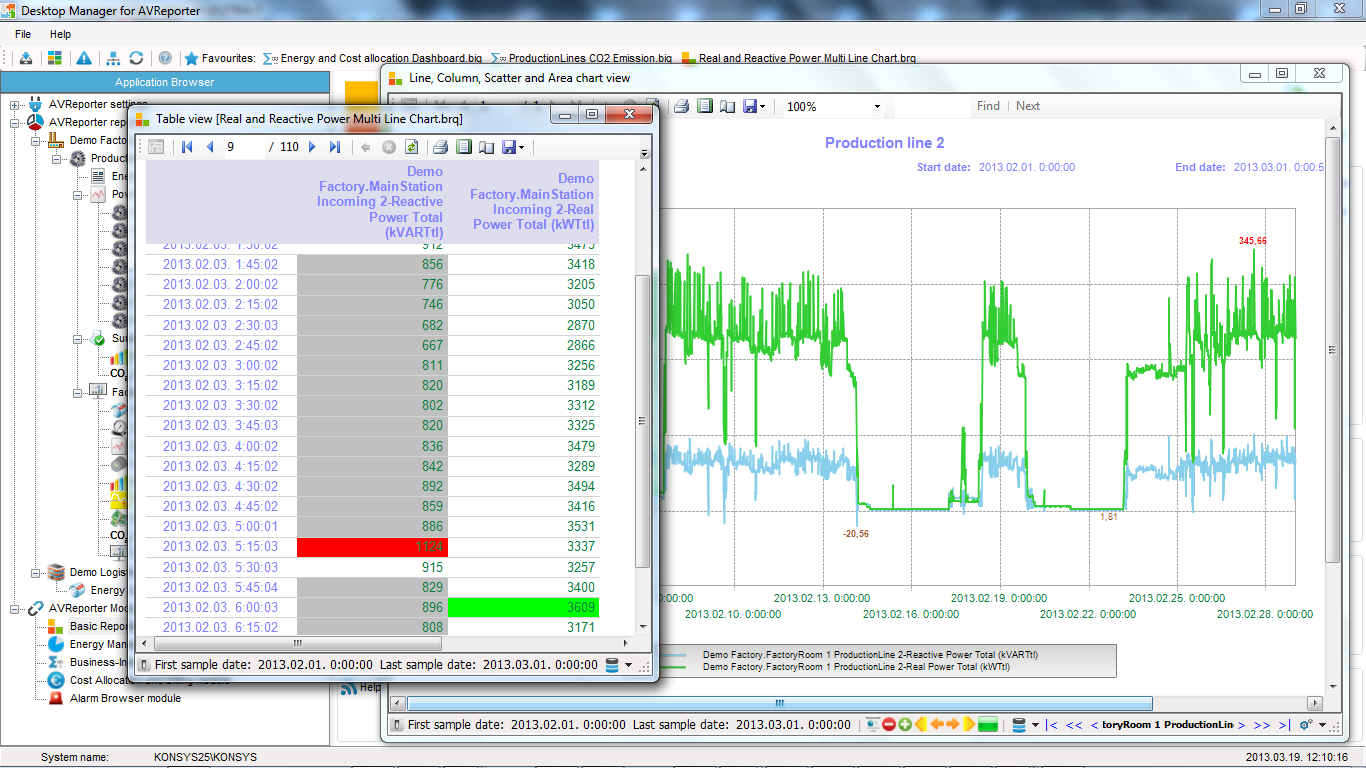

7 Felhasználói felület: ahol Desktop változat részesítik előnyben szigorúak az IT előírások az energia menedzsment rendszer külön hálózaton van standalone megoldást használnak Tipikus példa:

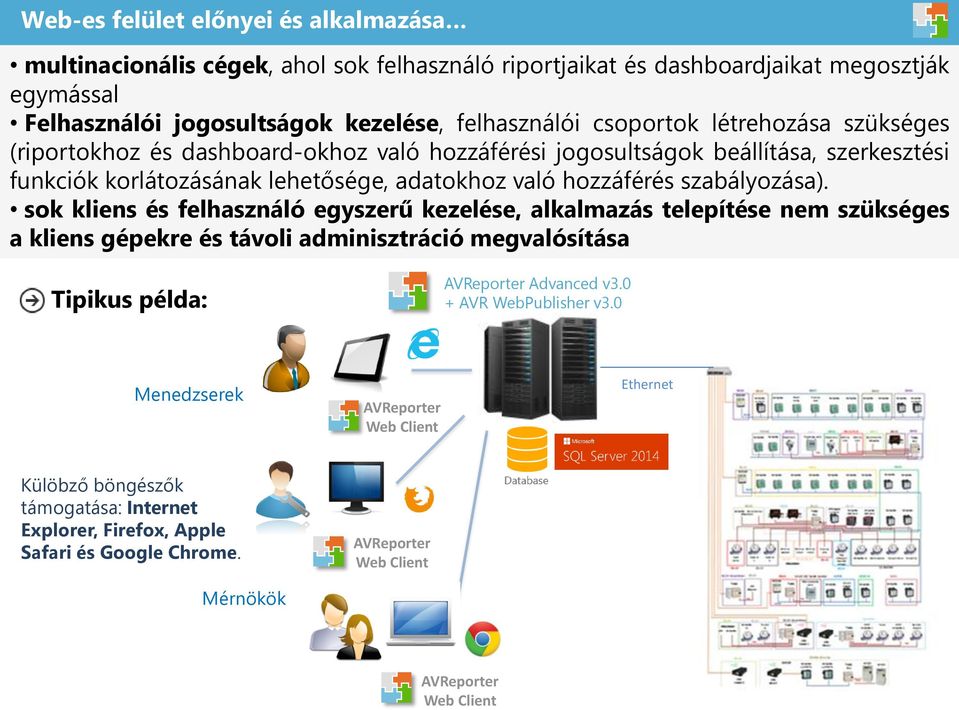

8 Web-es felület előnyei és alkalmazása multinacionális cégek, ahol sok felhasználó riportjaikat és dashboardjaikat megosztják egymással Felhasználói jogosultságok kezelése, felhasználói csoportok létrehozása szükséges (riportokhoz és dashboard-okhoz való hozzáférési jogosultságok beállítása, szerkesztési funkciók korlátozásának lehetősége, adatokhoz való hozzáférés szabályozása). sok kliens és felhasználó egyszerű kezelése, alkalmazás telepítése nem szükséges a kliens gépekre és távoli adminisztráció megvalósítása Tipikus példa: AVReporter Advanced v3.0 + AVR WebPublisher v3.0 Menedzserek AVReporter Web Client Ethernet Külöbző böngészők támogatása: Internet Explorer, Firefox, Apple Safari és Google Chrome. Mérnökök AVReporter Web Client AVReporter Web Client

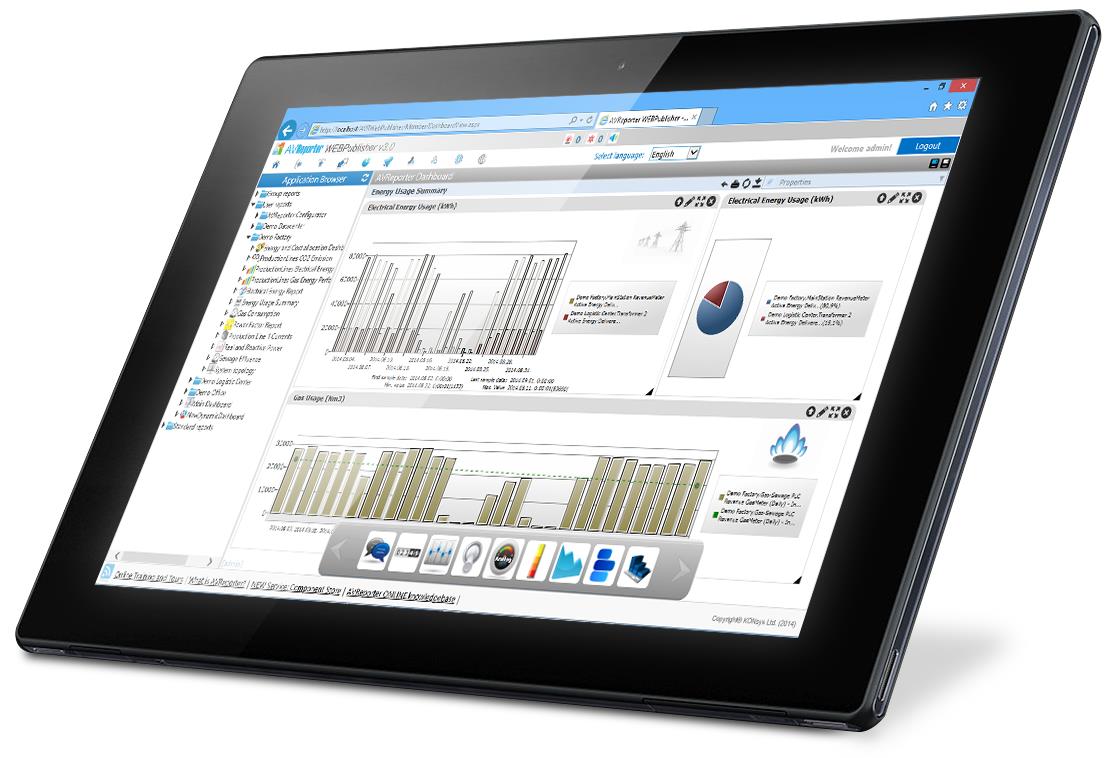

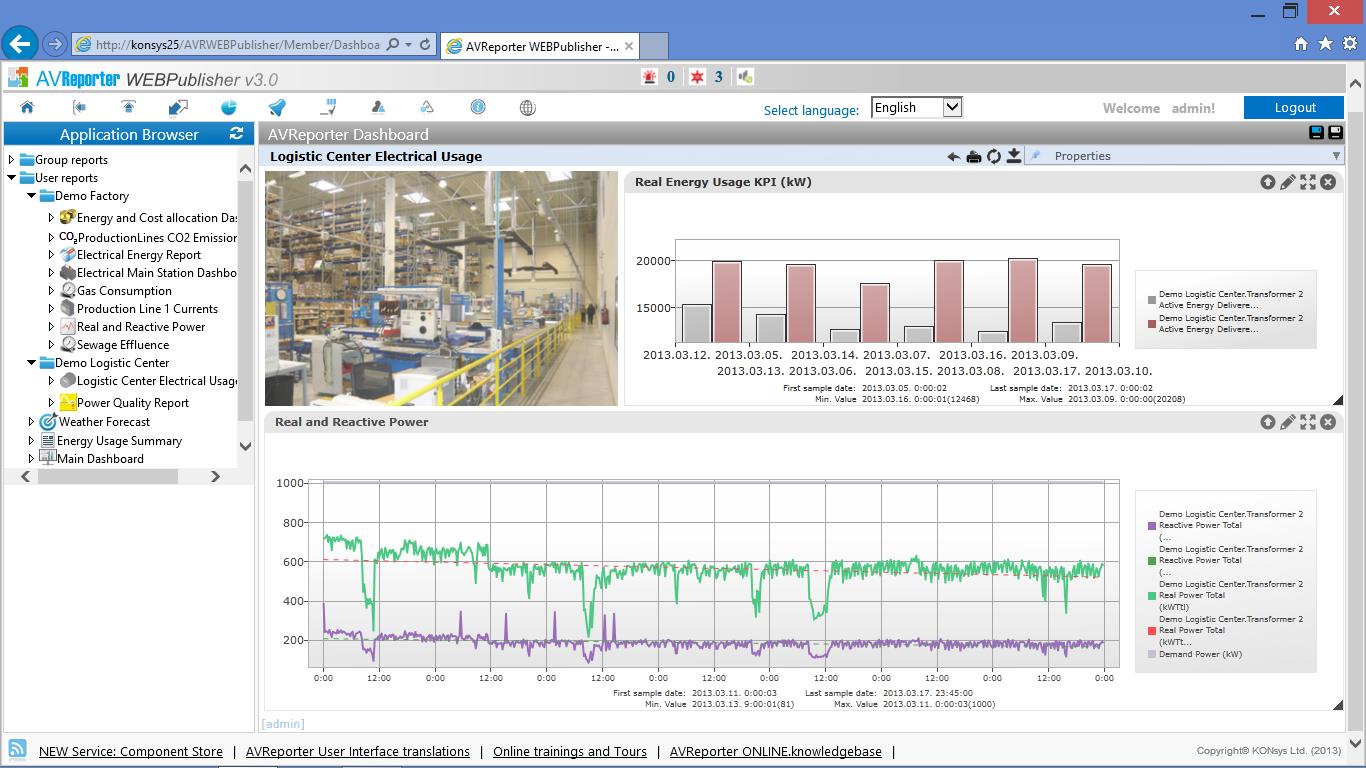

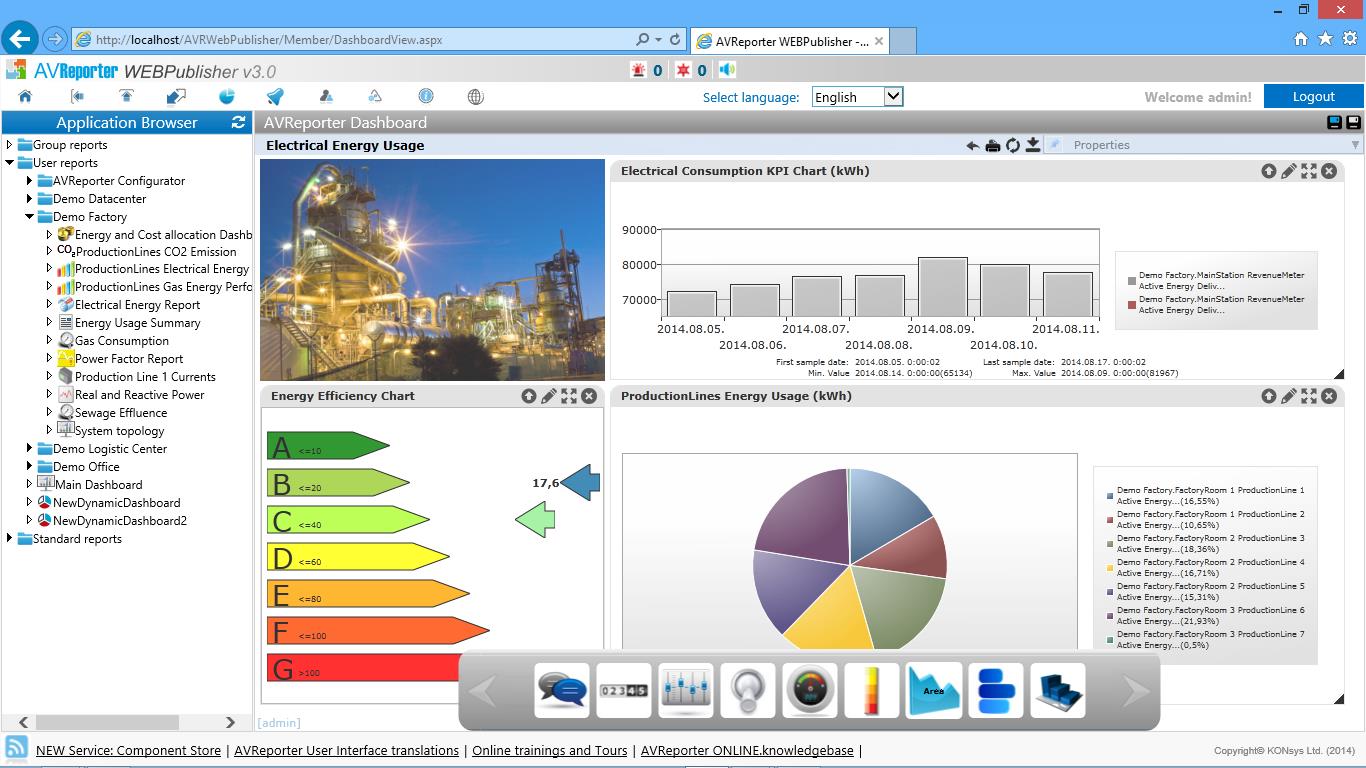

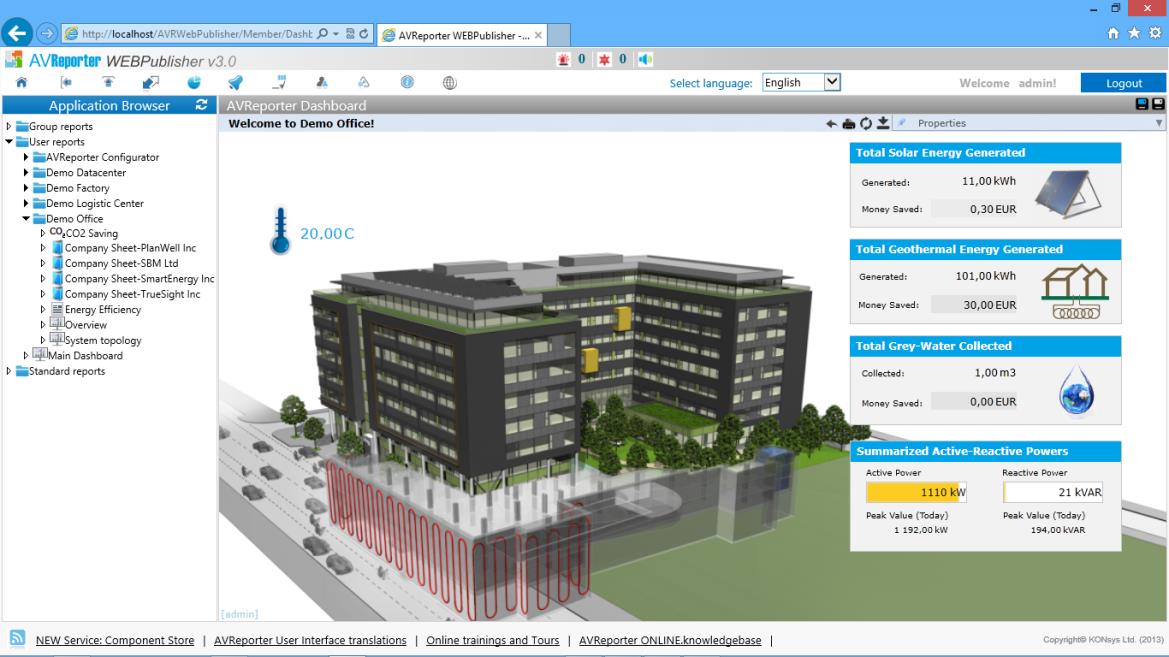

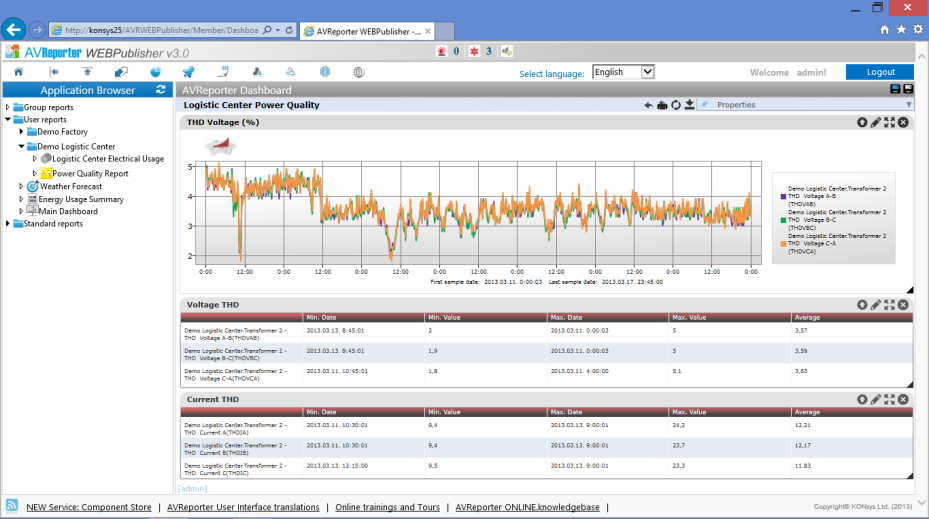

9 Felhasználói felület: Web-alapú vizualizációs példák

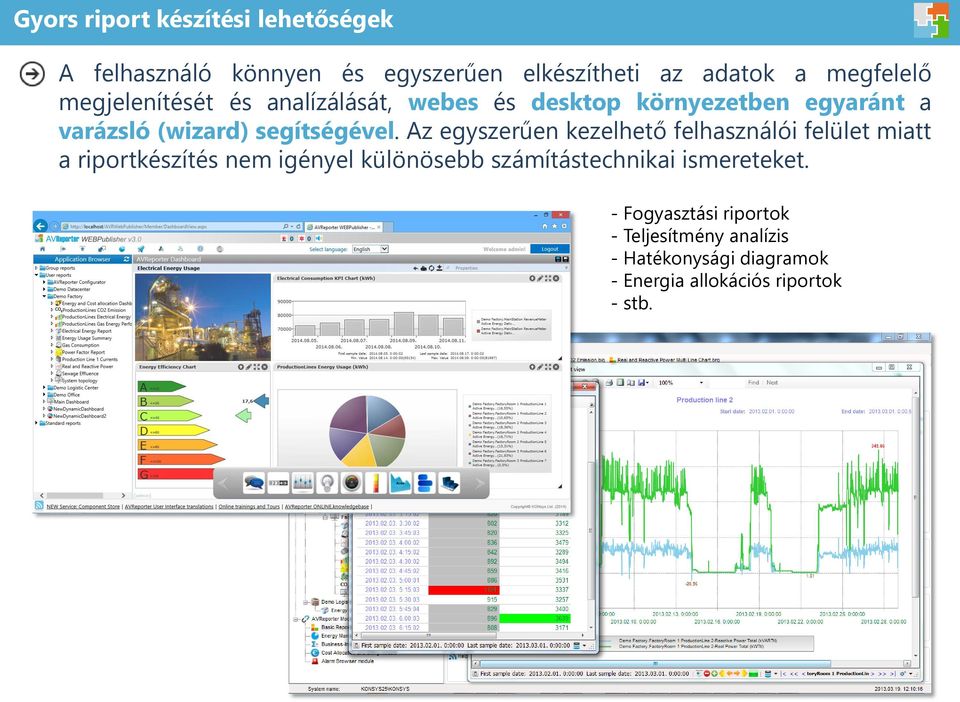

10 Gyors riport készítési lehetőségek A felhasználó könnyen és egyszerűen elkészítheti az adatok a megfelelő megjelenítését és analízálását, webes és desktop környezetben egyaránt a varázsló (wizard) segítségével. Az egyszerűen kezelhető felhasználói felület miatt a riportkészítés nem igényel különösebb számítástechnikai ismereteket. - Fogyasztási riportok - Teljesítmény analízis - Hatékonysági diagramok - Energia allokációs riportok - stb.

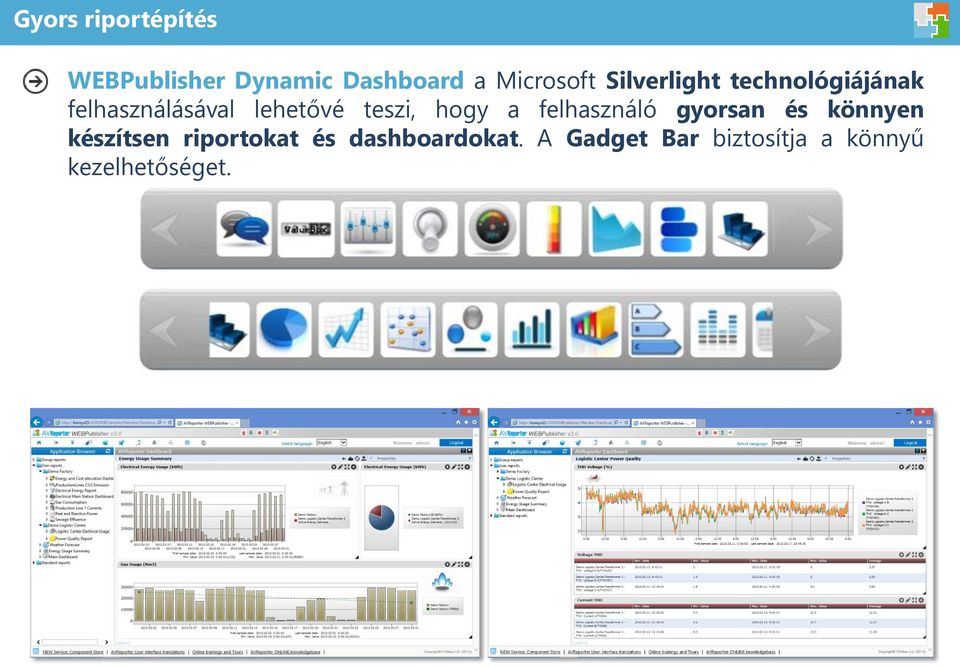

11 Gyors riportépítés WEBPublisher Dynamic Dashboard a Microsoft Silverlight technológiájának felhasználásával lehetővé teszi, hogy a felhasználó gyorsan és könnyen készítsen riportokat és dashboardokat. A Gadget Bar biztosítja a könnyű kezelhetőséget.

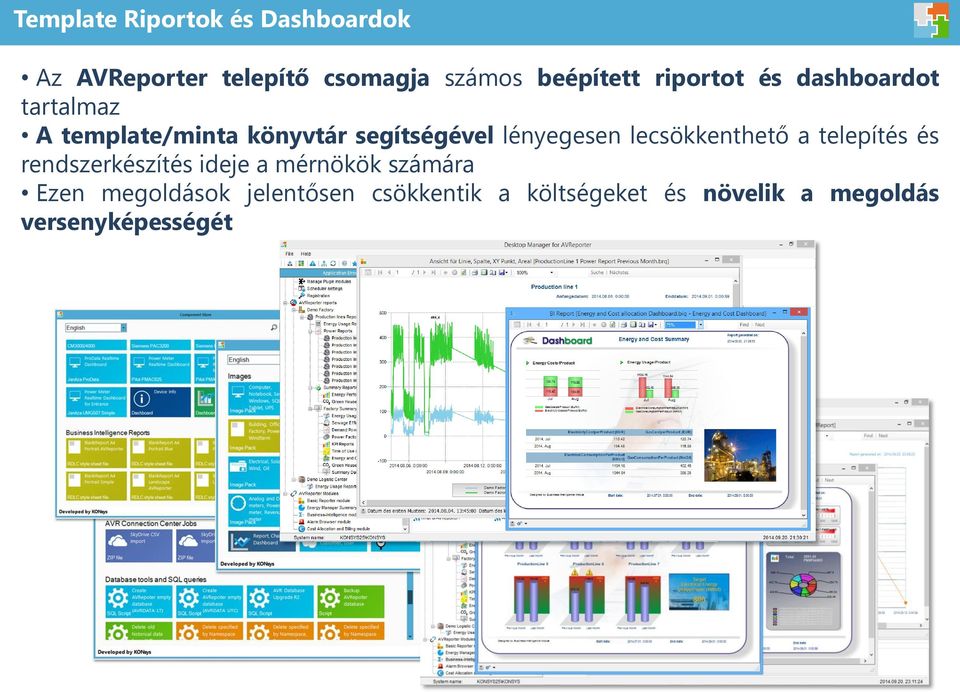

12 Template Riportok és Dashboardok Az AVReporter telepítő csomagja számos beépített riportot és dashboardot tartalmaz A template/minta könyvtár segítségével lényegesen lecsökkenthető a telepítés és rendszerkészítés ideje a mérnökök számára Ezen megoldások jelentősen csökkentik a költségeket és növelik a megoldás versenyképességét

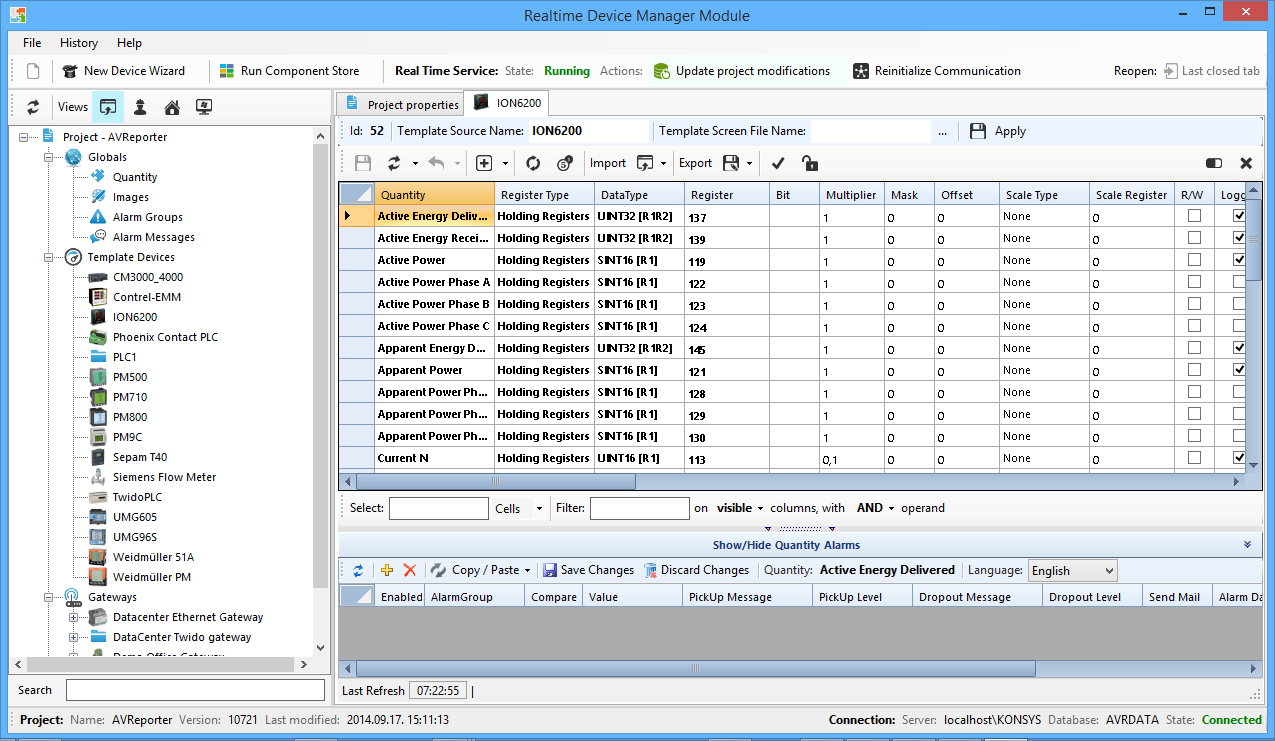

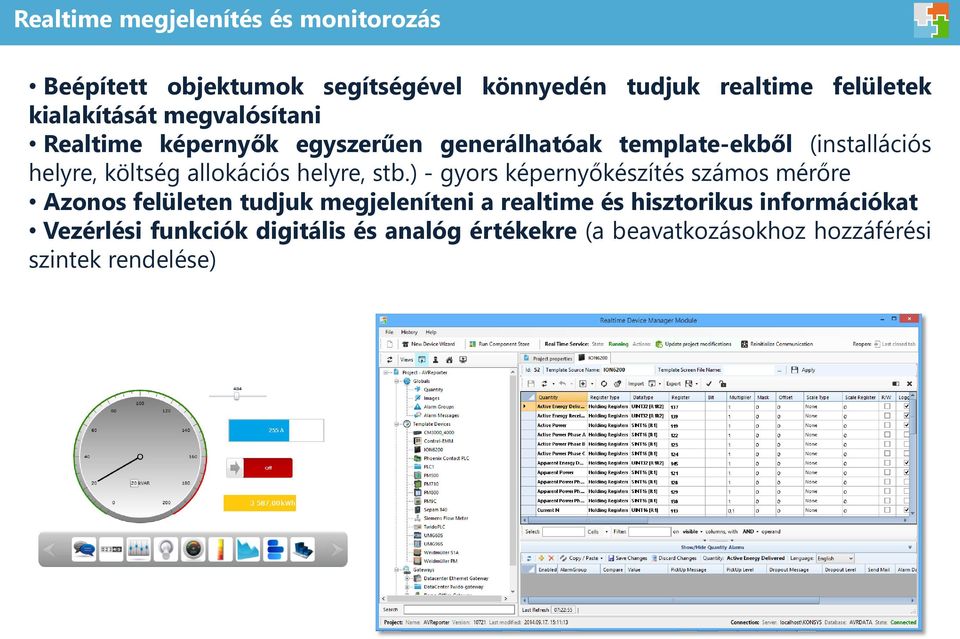

13 Realtime megjelenítés és monitorozás Beépített objektumok segítségével könnyedén tudjuk realtime felületek kialakítását megvalósítani Realtime képernyők egyszerűen generálhatóak template-ekből (installációs helyre, költség allokációs helyre, stb.) - gyors képernyőkészítés számos mérőre Azonos felületen tudjuk megjeleníteni a realtime és hisztorikus információkat Vezérlési funkciók digitális és analóg értékekre (a beavatkozásokhoz hozzáférési szintek rendelése)

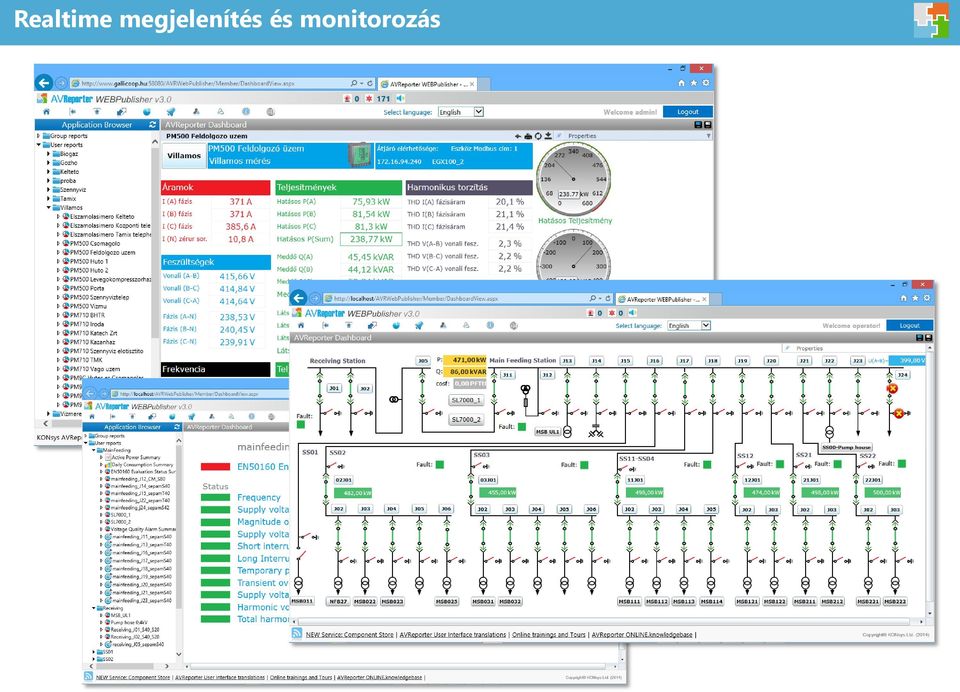

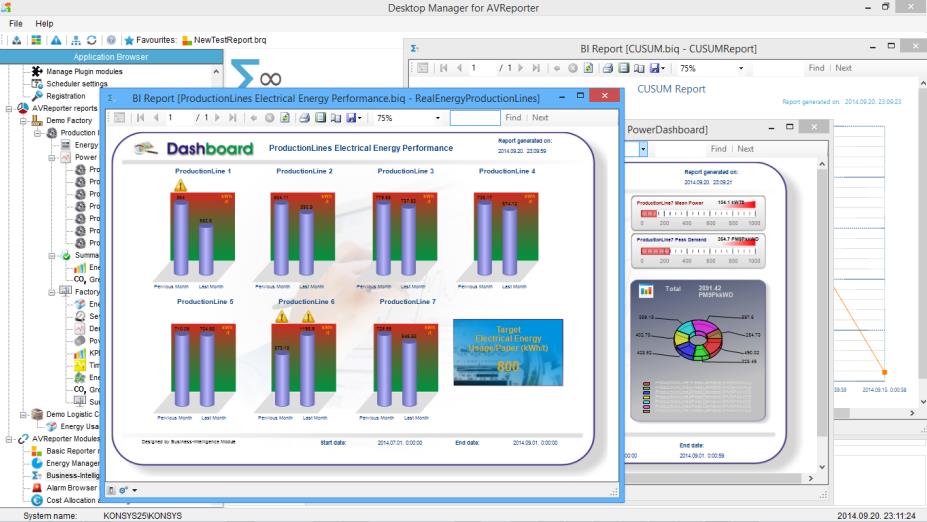

14 Realtime megjelenítés és monitorozás

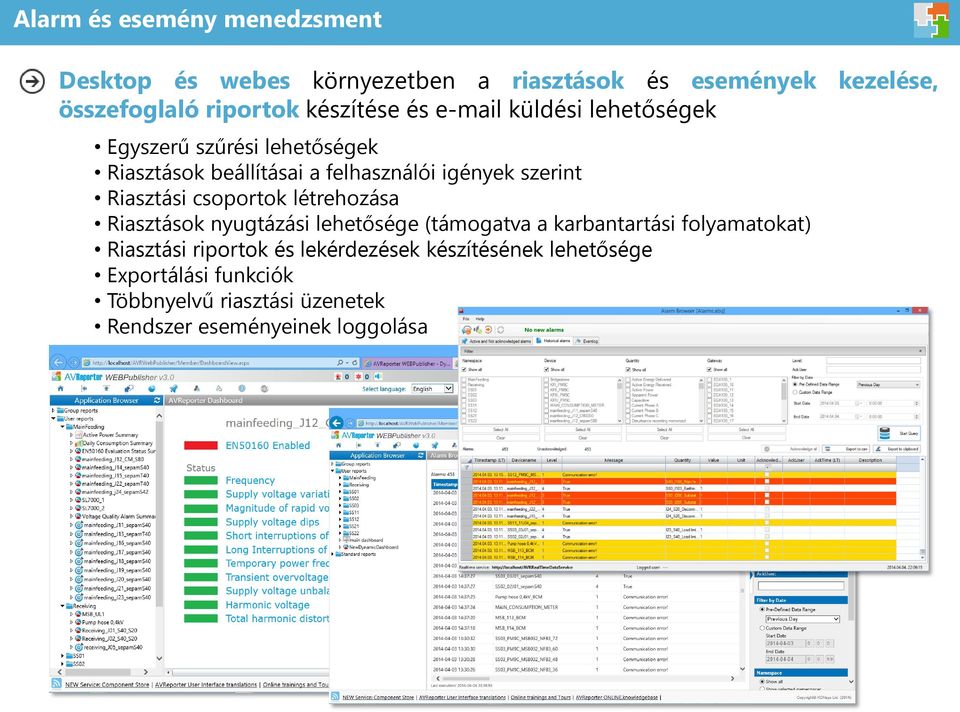

15 Alarm és esemény menedzsment Desktop és webes környezetben a riasztások és események kezelése, összefoglaló riportok készítése és küldési lehetőségek Egyszerű szűrési lehetőségek Riasztások beállításai a felhasználói igények szerint Riasztási csoportok létrehozása Riasztások nyugtázási lehetősége (támogatva a karbantartási folyamatokat) Riasztási riportok és lekérdezések készítésének lehetősége Exportálási funkciók Többnyelvű riasztási üzenetek Rendszer eseményeinek loggolása

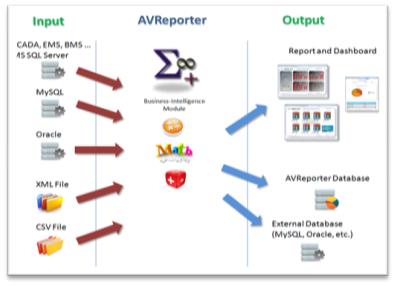

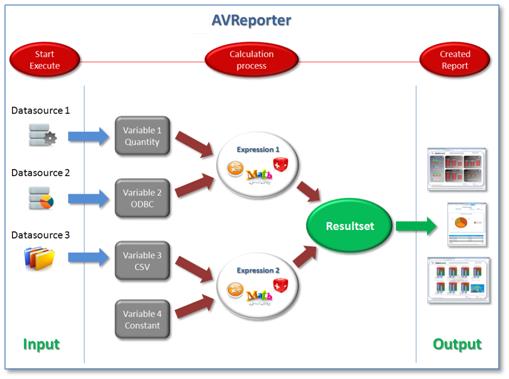

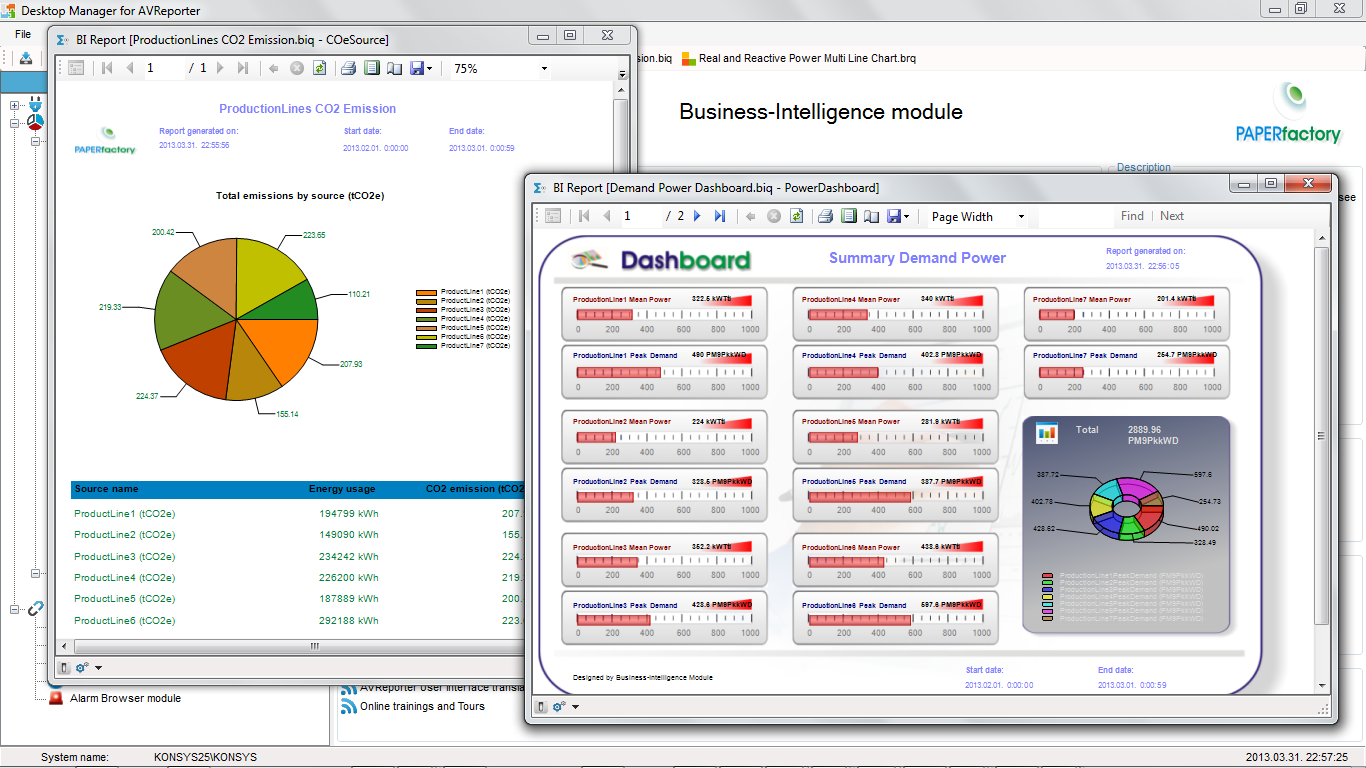

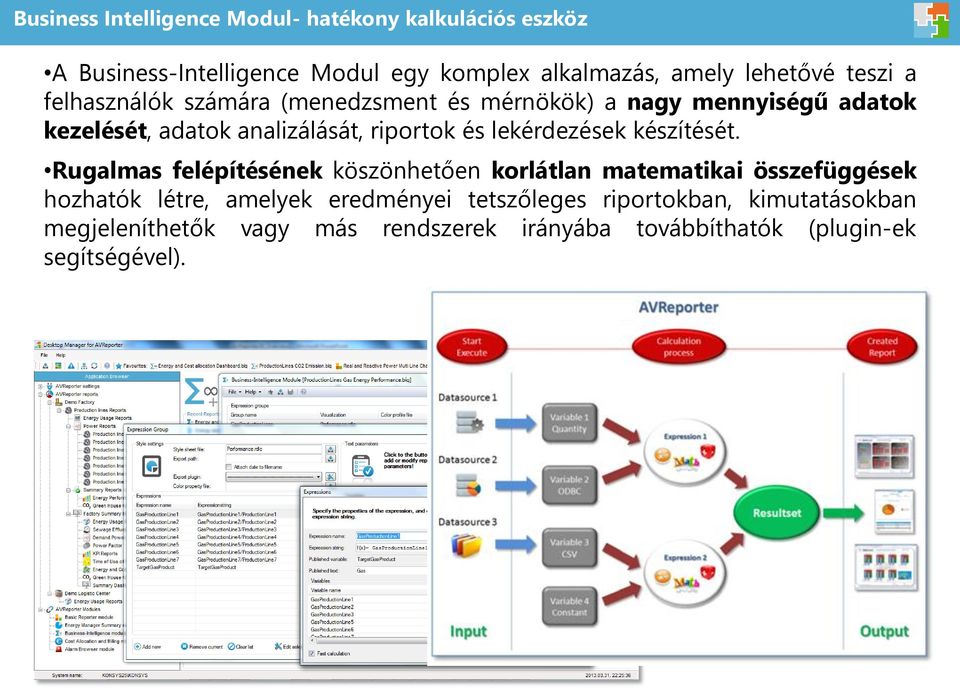

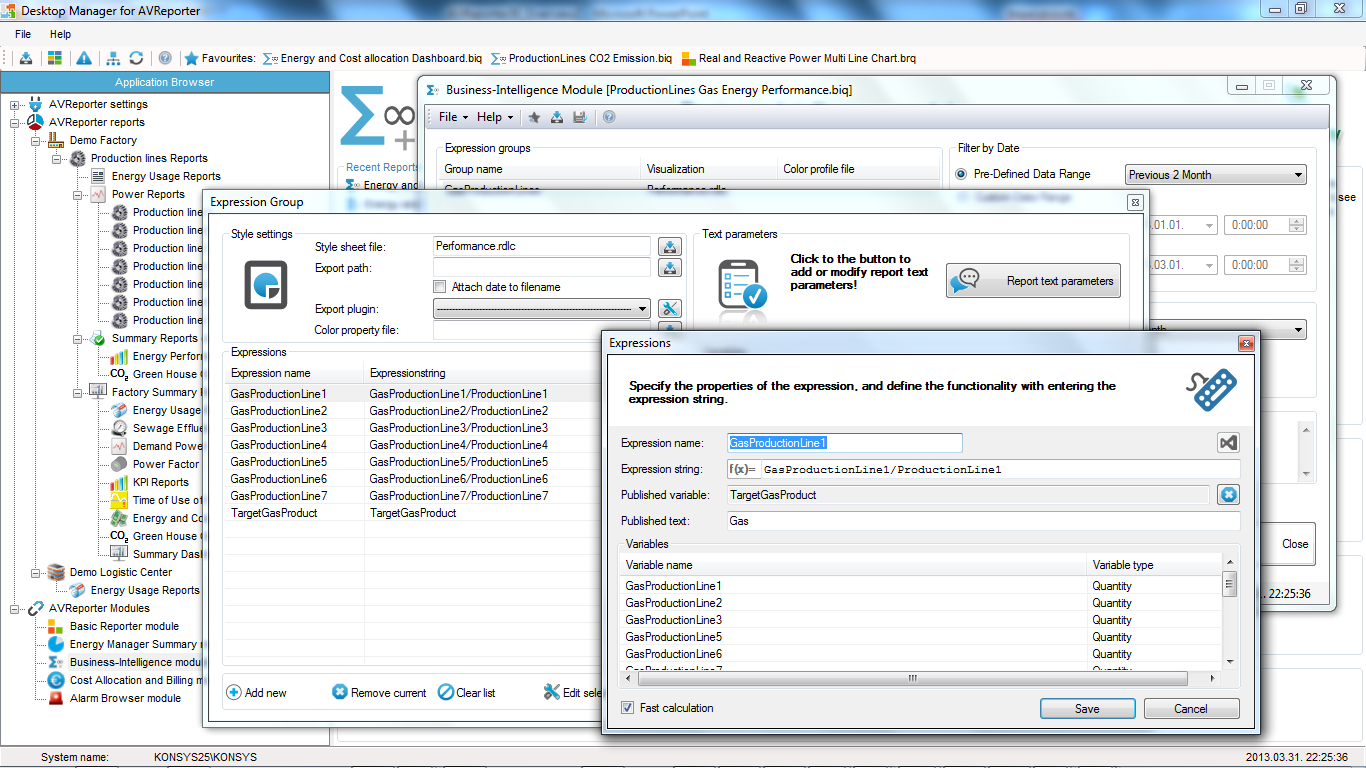

16 Business Intelligence Modul- hatékony kalkulációs eszköz A Business-Intelligence Modul egy komplex alkalmazás, amely lehetővé teszi a felhasználók számára (menedzsment és mérnökök) a nagy mennyiségű adatok kezelését, adatok analizálását, riportok és lekérdezések készítését. Rugalmas felépítésének köszönhetően korlátlan matematikai összefüggések hozhatók létre, amelyek eredményei tetszőleges riportokban, kimutatásokban megjeleníthetők vagy más rendszerek irányába továbbíthatók (plugin-ek segítségével).

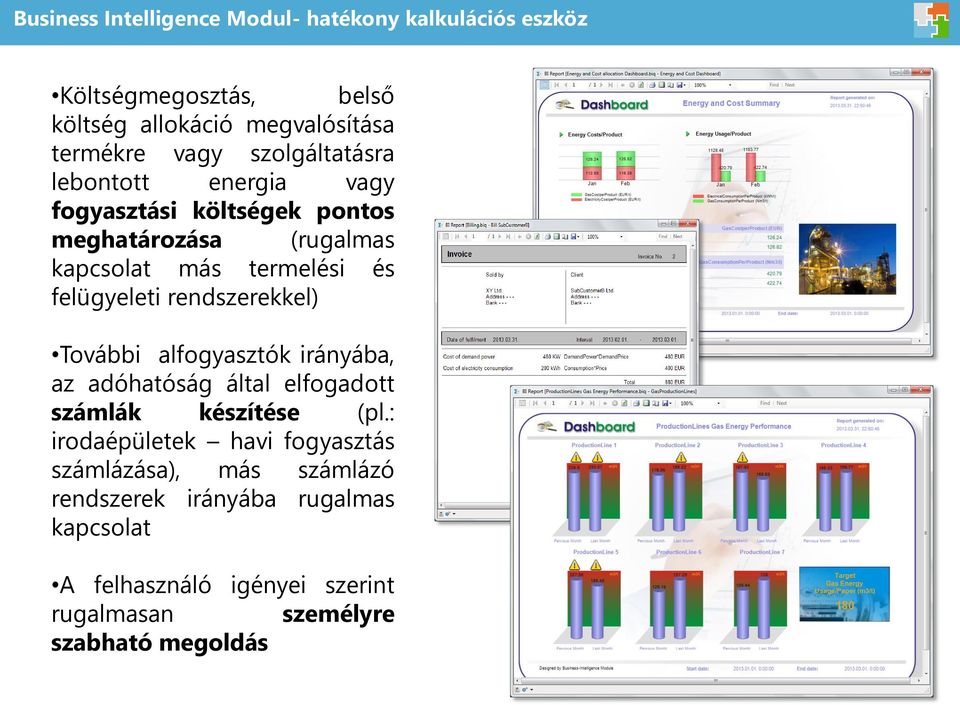

17 Business Intelligence Modul- hatékony kalkulációs eszköz Költségmegosztás, belső költség allokáció megvalósítása termékre vagy szolgáltatásra lebontott energia vagy fogyasztási költségek pontos meghatározása (rugalmas kapcsolat más termelési és felügyeleti rendszerekkel) További alfogyasztók irányába, az adóhatóság által elfogadott számlák készítése (pl.: irodaépületek havi fogyasztás számlázása), más számlázó rendszerek irányába rugalmas kapcsolat A felhasználó igényei szerint rugalmasan személyre szabható megoldás

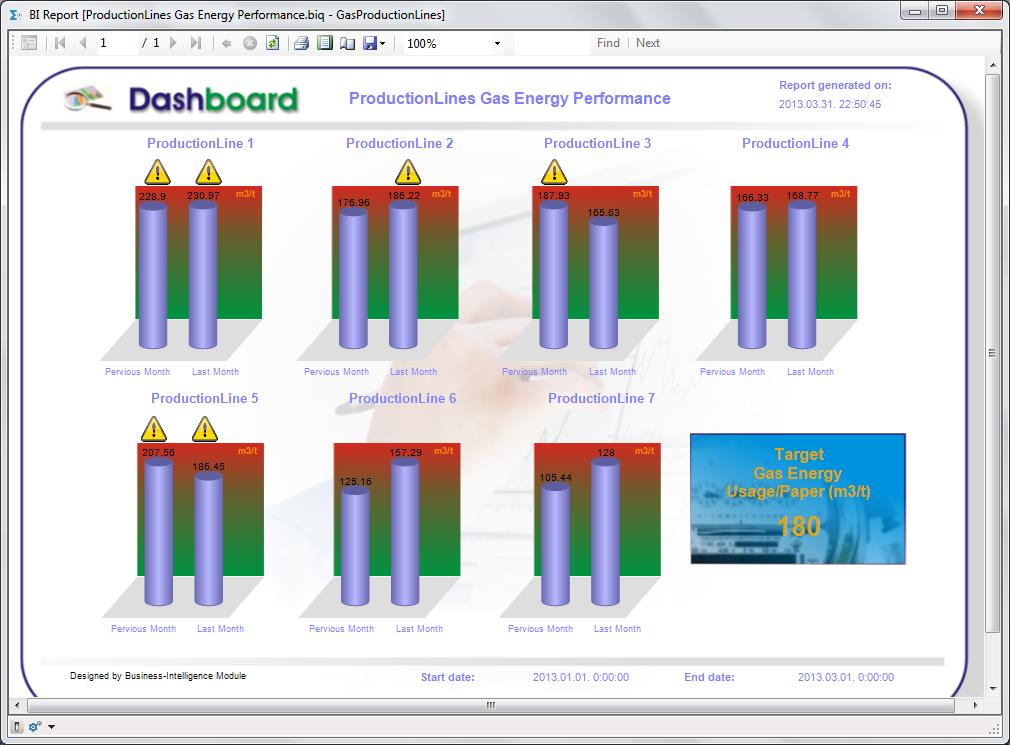

18 Business Intelligence Modul - hatékony kalkulációs eszköz Riport készítési funkciók korlátlan lehetőségei: Green House Gases riportok, KPI riportok, Egyedi fogyasztási riportok, ABCD energia hatékonysági riportok, Energia hatékonysági és költség elemzési kimutatások, Energia lekötések optimalizálását segítő kimutatások, stb.

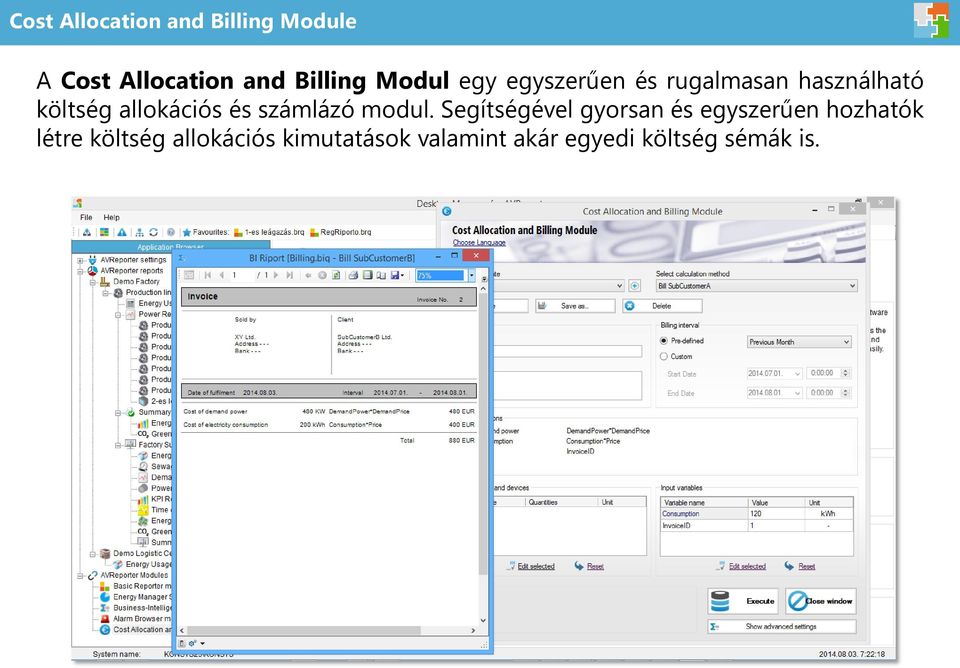

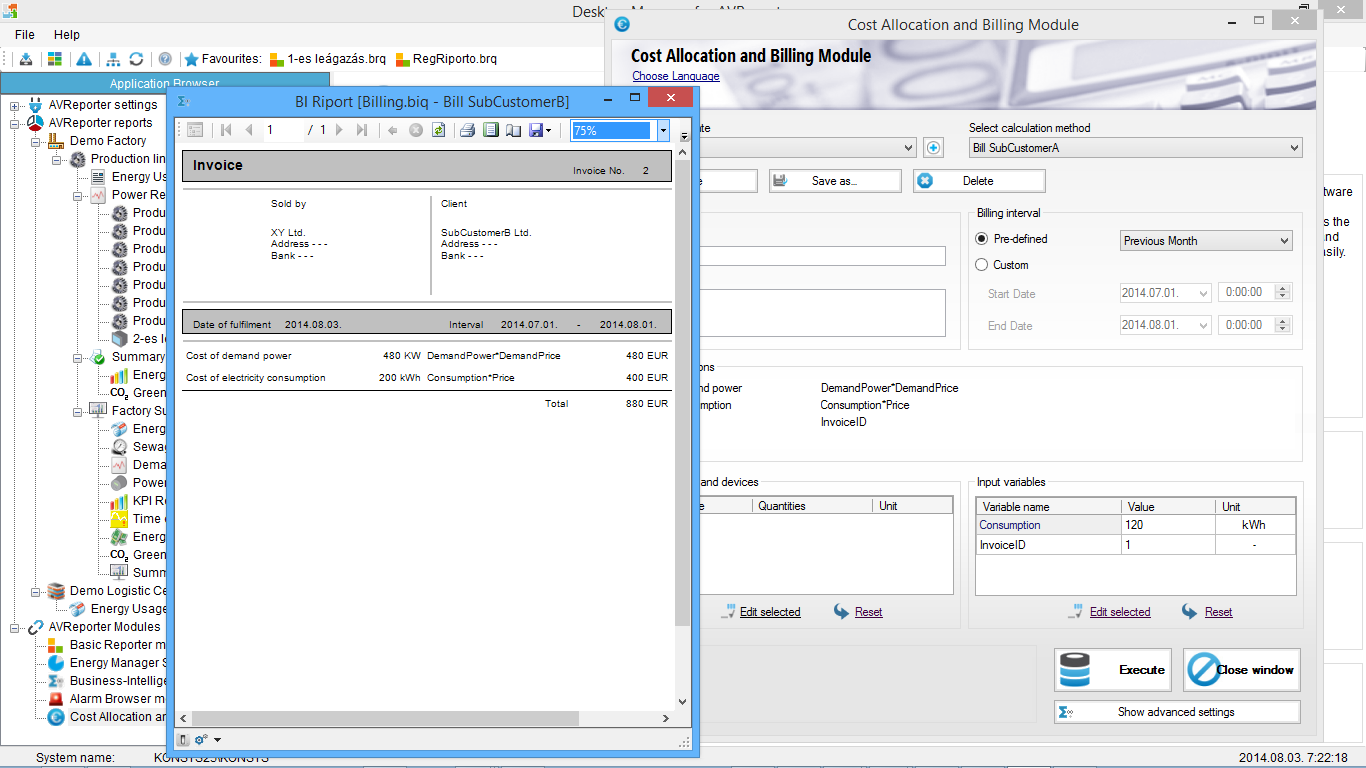

19 Cost Allocation and Billing Module A Cost Allocation and Billing Modul egy egyszerűen és rugalmasan használható költség allokációs és számlázó modul. Segítségével gyorsan és egyszerűen hozhatók létre költség allokációs kimutatások valamint akár egyedi költség sémák is.

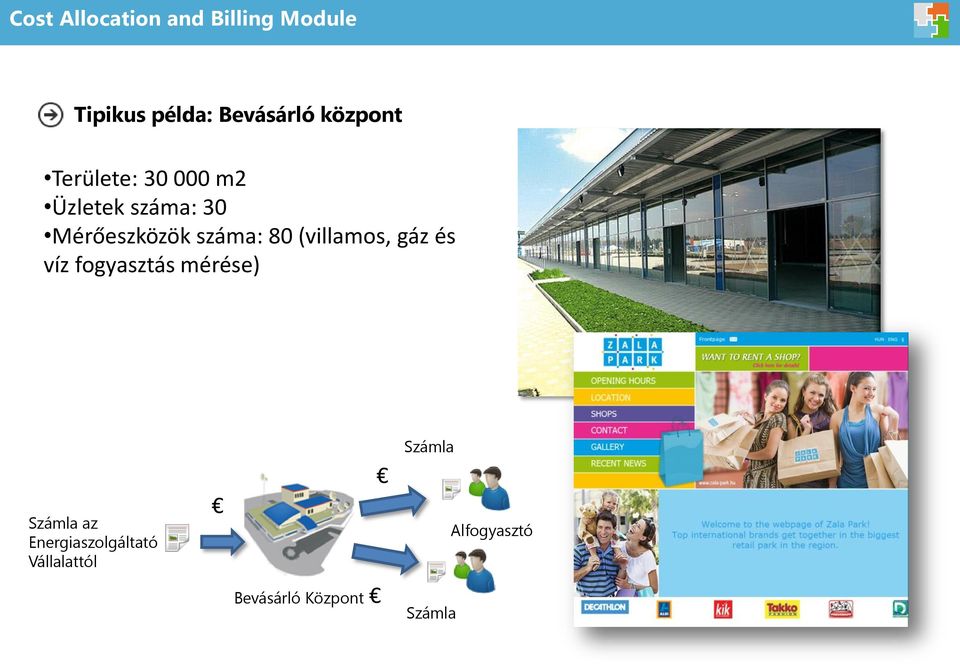

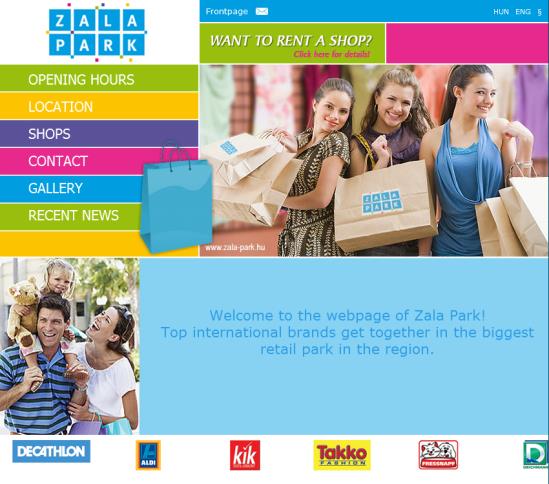

20 Cost Allocation and Billing Module Tipikus példa: Bevásárló központ Területe: m2 Üzletek száma: 30 Mérőeszközök száma: 80 (villamos, gáz és víz fogyasztás mérése) Számla az Energiaszolgáltató Vállalattól Számla Alfogyasztó Bevásárló Központ Számla

21 Cost Allocation and Billing Module Tipikus példa: alfogyasztói számlázás Az AVReporter több alfogyasztó esetén megfelelő eszközzel rendelkezik az egyedi számlázáshoz és költség allokációs összefoglalók készítéséhez. Kiegészül azzal az opcióval, hogy kulcsfontosságú pénzügyi adatokat tudjon exportálni a már meglevő számlázó vagy ERP rendszerekbe. AVReporter Export SAP (ERP) rendszerek irányába Villamos, Gáz, Víz mérés, stb. Számlázás alfogyasztók irányába Riport készítés mérnököknek Riport készítés menedzsmentnek

22 AVR Connection Center különböző adatforrásokhoz való csatlakozás Az AVR Connection Center Plug-in hatékony megoldást nyújt különböző rendszerek irányába történő csatlakozáshoz (adatbázisok MS SQL szerver, MySQL, Oracle, stb., Szolgáltatások OPC szerver, ActiveX szerverek, stb.) Meghatározhatjuk hogy az adott adatforráshoz milyen gyakorisággal és feltételekkel kapcsolódunk. A lekérdezésre kerülő adatok szűrhetőek, származtatott adatok képezhetőek, mértékegység váltás és formátum módosítások hajthatóak végre. Egyedi kalkulációk, adatmodellezés, virtuális mennyiségek képzése, adatminőségi kritérium létrehozása lehetséges az AVR Connection Center használatával.

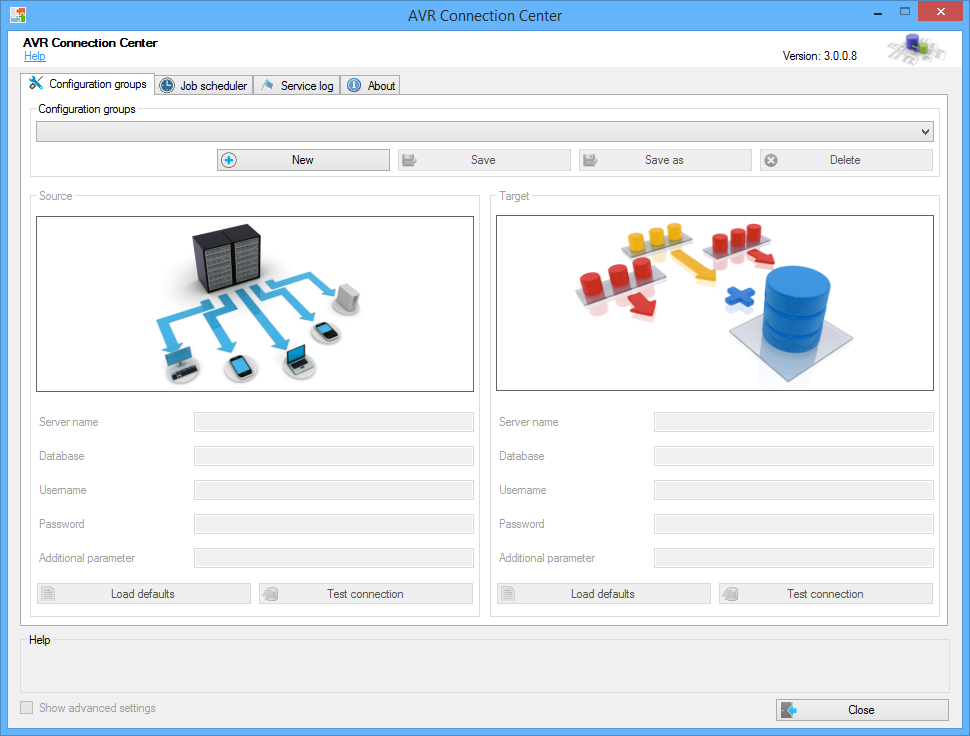

23 AVR Connection Center különböző adatforrásokhoz való csatlakozás Az AVR Connection Center a különböző rendszerek irányába történő csatlakozást teszi egyszerűvé és gyorssá, magas fokú IT ismeret nem szükséges. A Simple View kezelői felületnek köszönhetően rendkívül könnyen használható.

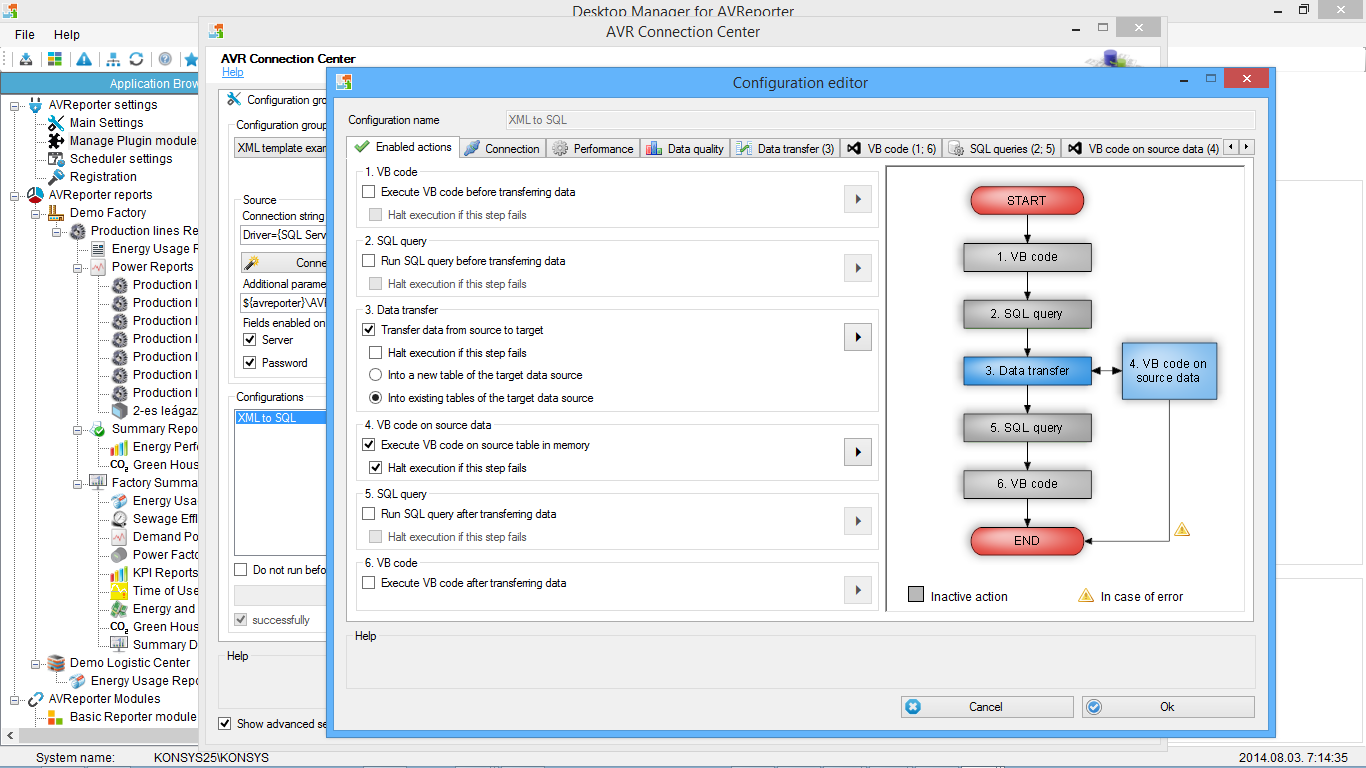

24 AVR Connection Center különböző adatforrásokhoz való csatlakozás Az AVR Connection Center Advanced View felhasználói felületén létrehoztunk új és egyedi kapcsolódási felületeket a lokális adatforrás formátumoknak megfelelően.

25 AVR Connection Center különböző adatforrásokhoz való csatlakozás Adat importálás: MS SQL Szerver, Oracle, MySQL, Sybase, XML adatbázisok, ActiveX komponensek, WEB szolgáltatás, CSV fájlok, FTP adatbázis, OPC szerverek, stb. Adat exportálás: MS SQL Szerver, Oracle, MySQL, Sybase, XML adatbázisok, ActiveX komponensek, WEB szolgáltatás, CSV fájlok, FTP adatbázis, stb.) Forrás adatok között komplex kalkulációk hajthatók végre (SQL parancsok, VB scriptek, stb.) Egyéni függvények alkalmazási lehetősége Visual Basic kódok és SQL lekérdezések használatával Forrás adatok közötti kalkulációk elvégzése, eredmény tárolása AVR adatbázisban

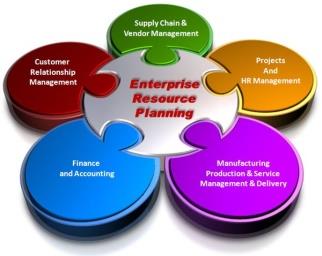

26 AVR Connection Center különböző adatforrásokhoz való csatlakozás Tipikus multi-site applikáció: Energetíkusok Létesítmény felelősök Pénzügy Menedzsment Az AVReporterrel egyszerű kapcsolódás a terepi mérőeszközökhöz Az AVReporter egyszerűen kapcsolható a már meglevő SCADA, BMS, ERP, termelés felügyeleti rendszerekhez, stb ERP rendszer Adatkoncentrátorok Villamos, Gáz, stb.

27 AVR Connection Center különböző adatforrásokhoz való csatlakozás Desktop & WEB client Plant Personal Site Manager Central Management and Accounting OMMS System (ERP) ODBC Connection Mirroring Hardware: 2x DELL T610 Server CPU: Intel Xeon 16 Core RAM: 32 GB Hardrive: 9x RPM per server Communication layer OPC Server DLMS protocol IEC1107 protocol PLCs Electrical Revenue Meters Electrical Revenue Meters Gas, Water & Flow meters, etc.

28 AVR Connection Center különböző adatforrásokhoz való csatlakozás 2 Realtime Workstation (1 Flow & 1 Electrical) 24-hour monitoring Manual input data or import 20 Plant Personal Dektop Workstation Manual input data or ipmort 30 Site Manager Web Client Calculate and Generate Invoice for 300 subfactories (Monthly) Data from field devices AVR Connection Center & Virtual Device Manager SQL Server Jobs Export calculated data to OMMS System (ERP) Calculate Virtual Quantities: - Demand calculation (Gas, Electricity & Flow) - Energy forecasting - Consumption for cost allocation places Import data from external datasources for calculations (excel file and database)

29 Lokalizáció Többnyelvű támogatás, futásidőben történő nyelv váltás lehetősége, kérésre további nyelvekkel bővíthetőek. (nyelv, valuta, dátum formátum, egyedi vállalati megjelenési felület, testreszabott riportok és dashboardok alkalmazási lehetősége). Több valutanem és eltérő időzónák kezelése Az AVReporter jelenleg 11 nyelven érhető el, de kérésre ez további nyelvekkel bővíthető. A nyelvek használat közben változtathatóak a felhasználó igényeinek megfelelően. A nyelvváltás során mind a kezelői felület, mind a riportok és dashboard-ok fordításra kerülnek.

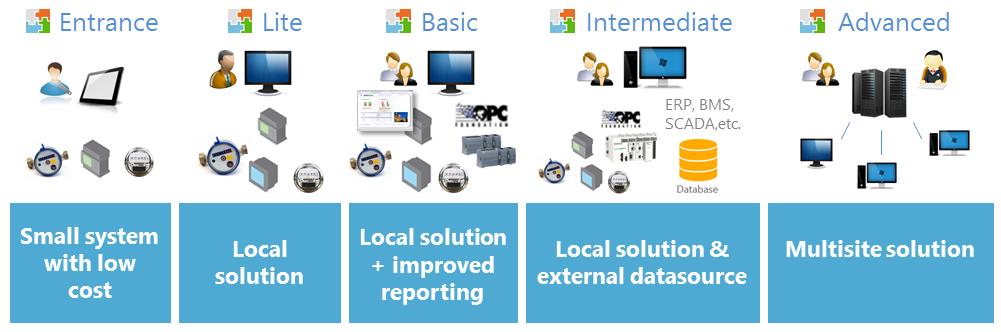

30 Építse fel AVReporter Energia Menedzsment Szoftverét Moduláris felépítés Az AVReporter Energia Menedzsment Szoftver az egyéni igényeknek, elvárásoknak szempontjait figyelembe véve került kialakításra. Könnyű bővíthetőség, költség hatékony megoldás biztosítása az adott felhasználói igényekre.

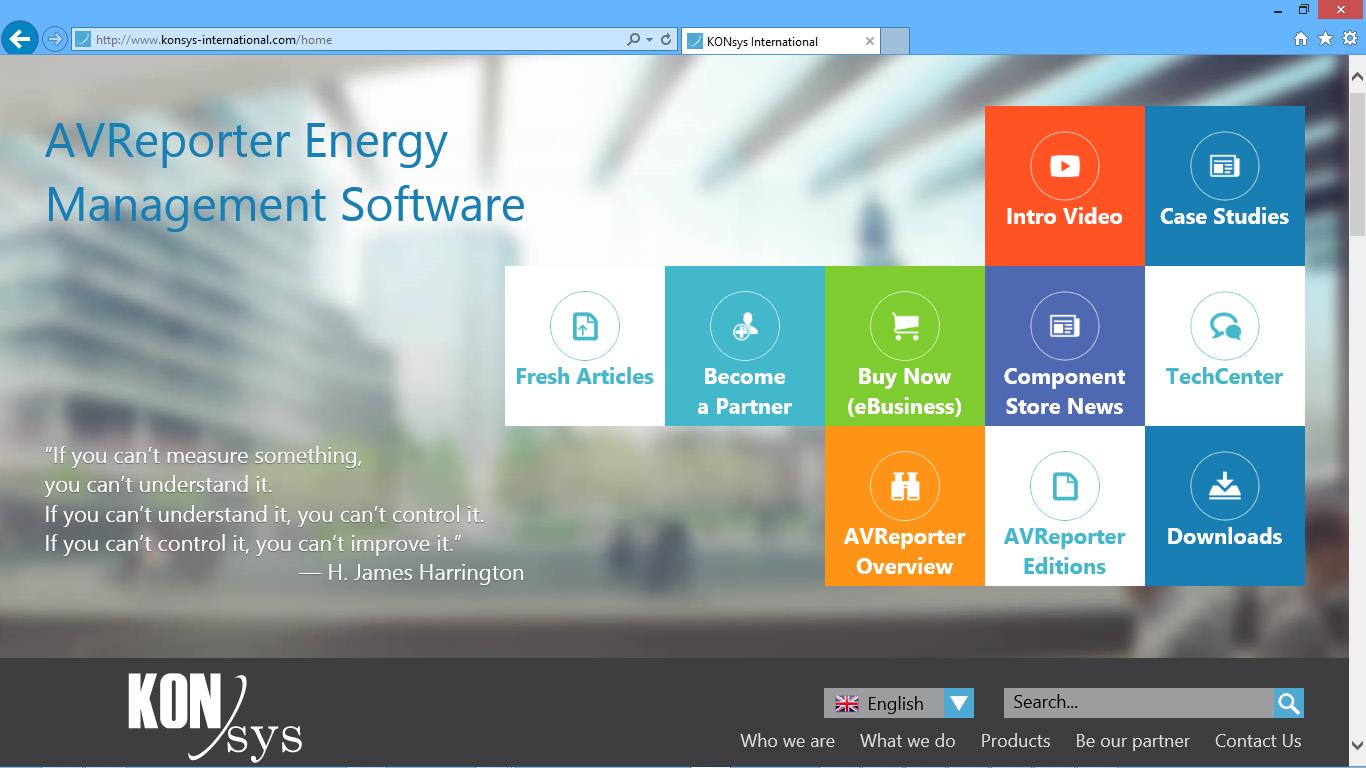

31 Technikai Támogatás Az AVReporter rendelkezik egy rendkívül hatékony többnyelvű, Online Tudástárral (Online Konwledgebase) (troubleshooting, technikai dokumentációk, online tréningek, videók, stb.).

32 Partnerek, Referenciák

33 Köszönjük a figyelmet! KÉRDÉSEK?
