1 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Hegesztő Hegesztő

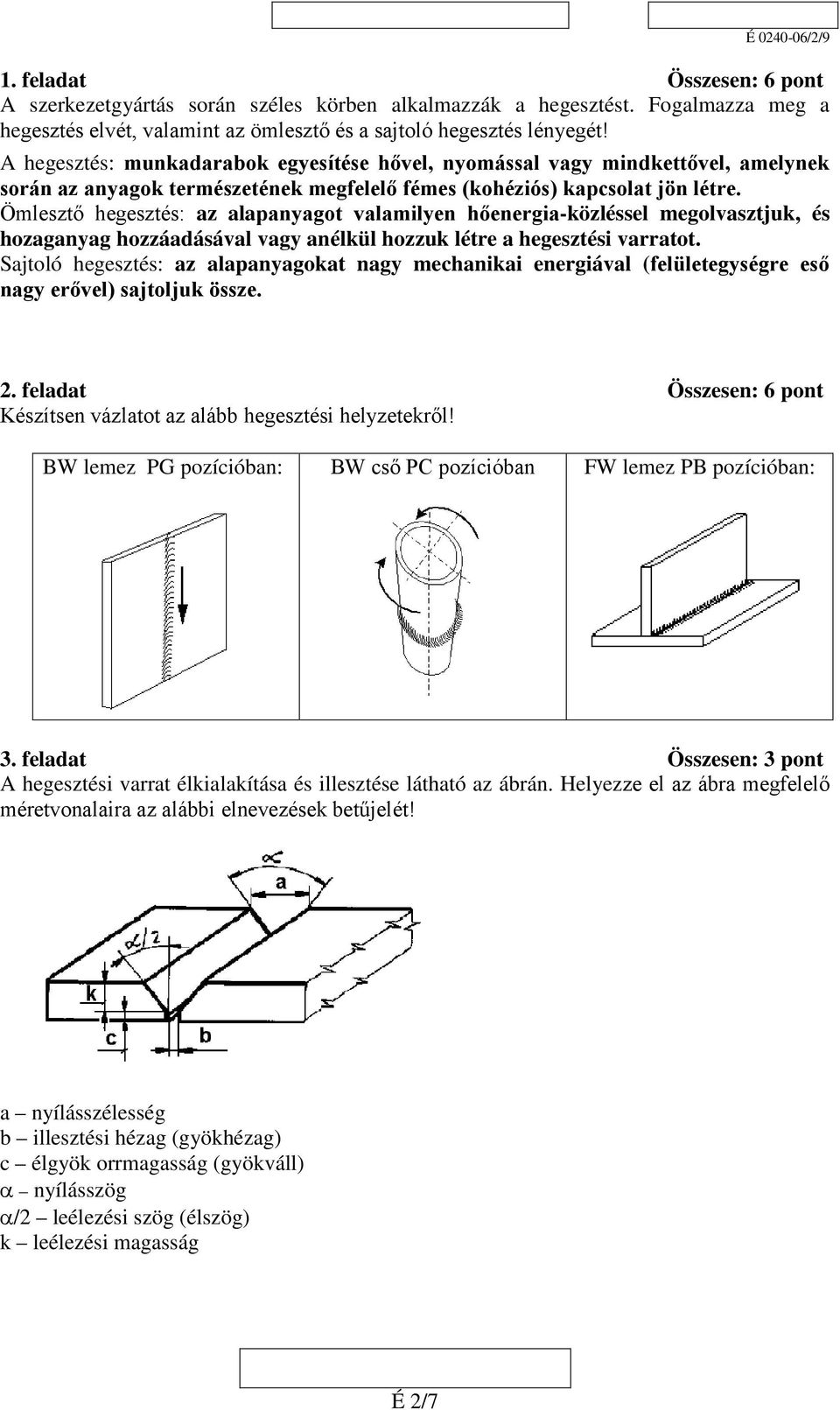

2 1. feladat Összesen: 6 pont A szerkezetgyártás során széles körben alkalmazzák a hegesztést. Fogalmazza meg a hegesztés elvét, valamint az ömlesztő és a sajtoló hegesztés lényegét! A hegesztés: munkadarabok egyesítése hővel, nyomással vagy mindkettővel, amelynek során az anyagok természetének megfelelő fémes (kohéziós) kapcsolat jön létre. Ömlesztő hegesztés: az alapanyagot valamilyen hőenergia-közléssel megolvasztjuk, és hozaganyag hozzáadásával vagy anélkül hozzuk létre a hegesztési varratot. Sajtoló hegesztés: az alapanyagokat nagy mechanikai energiával (felületegységre eső nagy erővel) sajtoljuk össze. 2. feladat Összesen: 6 pont Készítsen vázlatot az alább hegesztési helyzetekről! BW lemez PG pozícióban: BW cső PC pozícióban FW lemez PB pozícióban: 3. feladat Összesen: 3 pont A hegesztési varrat élkialakítása és illesztése látható az ábrán. Helyezze el az ábra megfelelő méretvonalaira az alábbi elnevezések betűjelét! a nyílásszélesség b illesztési hézag (gyökhézag) c élgyök orrmagasság (gyökváll) α nyílásszög α/2 leélezési szög (élszög) k leélezési magasság É 2/7

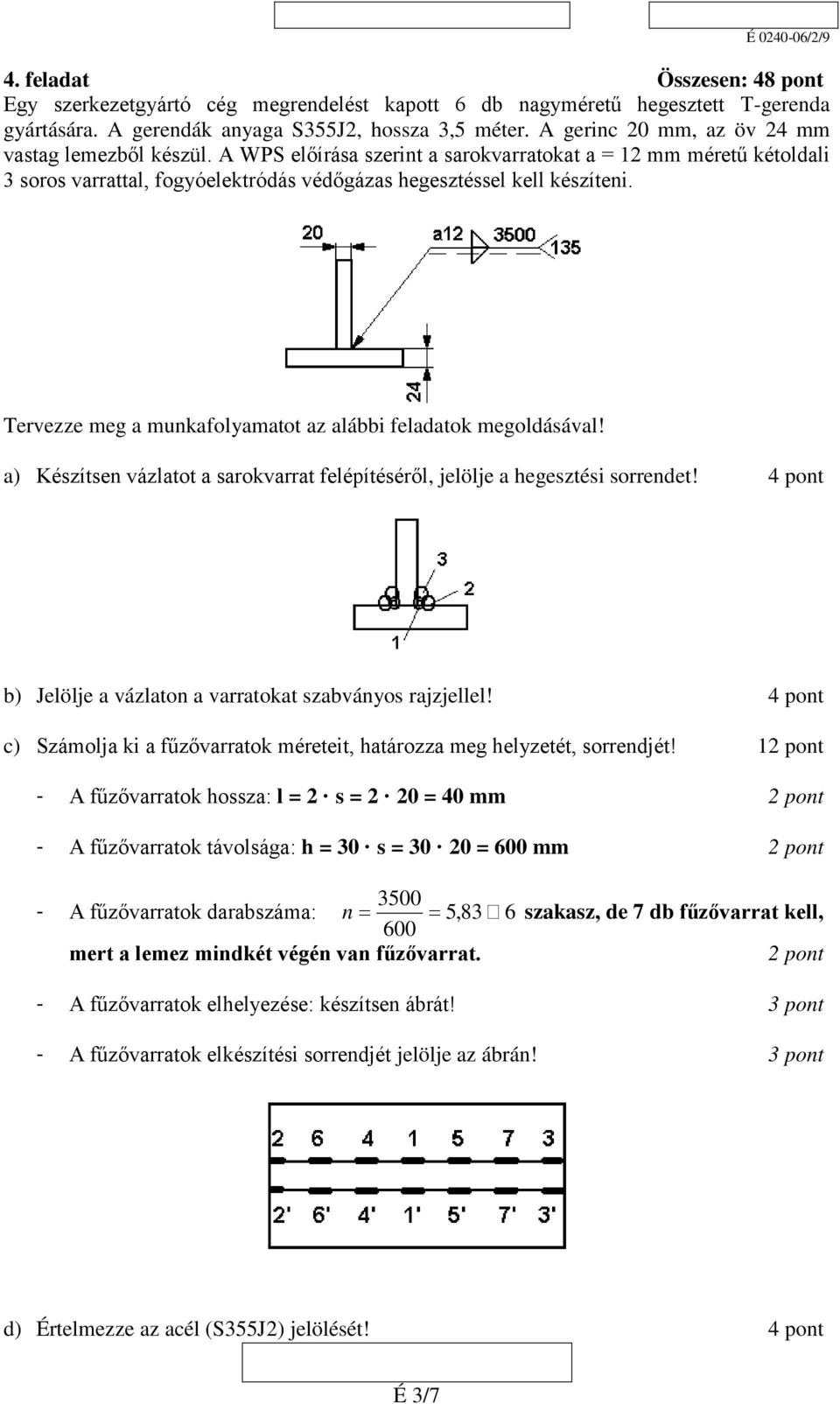

3 4. feladat Összesen: 48 pont Egy szerkezetgyártó cég megrendelést kapott 6 db nagyméretű hegesztett T-gerenda gyártására. A gerendák anyaga S355J2, hossza 3,5 méter. A gerinc 20 mm, az öv 24 mm vastag lemezből készül. A WPS előírása szerint a sarokvarratokat a = 12 mm méretű kétoldali 3 soros varrattal, fogyóelektródás védőgázas hegesztéssel kell készíteni. Tervezze meg a munkafolyamatot az alábbi feladatok megoldásával! a) Készítsen vázlatot a sarokvarrat felépítéséről, jelölje a hegesztési sorrendet! 4 pont b) Jelölje a vázlaton a varratokat szabványos rajzjellel! 4 pont c) Számolja ki a fűzővarratok méreteit, határozza meg helyzetét, sorrendjét! 1 - A fűzővarratok hossza: l = 2 s = 2 20 = 40 mm - A fűzővarratok távolsága: h = 30 s = = 600 mm - A fűzővarratok darabszáma: 3500 n = = 5,83 6 szakasz, de 7 db fűzővarrat kell, 600 mert a lemez mindkét végén van fűzővarrat. - A fűzővarratok elhelyezése: készítsen ábrát! 3 pont - A fűzővarratok elkészítési sorrendjét jelölje az ábrán! 3 pont d) Értelmezze az acél (S355J2) jelölését! 4 pont É 3/7

4 S = szerkezeti acél 355 = az acél minimális folyáshatára [N/mm 2 ] J = a minimális ütőmunka 27 Joule 2 = az ütőmunka átmeneti hőmérséklete -20 o C e) Az alkalmazott ESAB hegesztőhuzalt a hegesztők a korábbi német jelölés alapján SG2- nek nevezik. Ennek megfelelő MSZ EN 440 szerinti huzaljelölés G 46 2 M G3Si1. Értelmezze az alábbi jeleket! 4 pont G = huzal védőgázas hegesztéshez 46 = a huzal minimális folyáshatára (460 N/mm 2 ) o 2 = az ütőmunka átmeneti hőmérséklete (-20 C) M = a védőgázra utaló jel (aktív gázkeverék) f) Határozza meg a varratok készre hegesztéséhez szükséges huzal mennyiségét! A varratdudor átlagosan 10% többletkeresztmetszetet jelent, a huzal vesztesége elhanyagolható (ρ = 7,8 g/cm 3 ). 1 A varratkeresztmetszet: A = 1, = 158,4 mm 2 = 1,584 cm 2 3 pont A varrathossz: L = 2 varrat 3,5 m 6 db = 42 m = 4200 cm 3 pont A varrattérfogat: V = A L = 1,584 cm cm = 6652,8 cm 3 3 pont 3 A varrattömeg: m = V ρ = 6652,8 cm 7,8 g/cm 3 = 51891,8 g = 51,9 kg 3 pont A szükséges hegesztőhuzal mennyisége: mö = 51,9 kg g) Számolja ki, hány m 3 védőgáz fog elfogyni a varratok készre hegesztéséig, ha a varratsorokat átlagosan v = 30 cm/min sebességgel hegesztjük és a gázfogyasztás 15 l/min! 8 pont A varratok hossza összesen: 6 db 3,5 m 2 oldal = 42 m A hegesztési hossz összesen: L = 3 42 m = 126 m = cm L cm A hegesztési idő: t = = = 420 perc v 30 cm / min Védőgázszükséglet: V = 420 min 15 l/min = 6300 l = 6,3 m 3 5. kérdés Összesen: 3 pont Válassza ki a helyes választ az alábbi kérdésekre! Az előmelegítés hőmérséklete a) o C b) o C c) C Mit jelent a fordított polaritás? a) Az elektródát a pozitív, a munkadarabot a negatív sarokra csatlakoztatjuk. b) Az elektródát a negatív, a munkadarabot a pozitív sarokra csatlakoztatjuk. c) A hegesztő generátort az óramutató járásával megegyezően kapcsoljuk. Mire utal, ha szakítóvizsgálatkor a hegesztett kötés az alapanyagban szakadt? a) Hibásan vették ki a próbatestet. É 4/7

5 b) A kötés szilárdságilag nem volt megfelelő. c) A kötés szilárdságilag megfelelő volt. 6. kérdés Összesen: 7 pont Az ábrán az egyik ismert hegesztőeljárás elvi vázlata látható. Nevezze meg az eljárás szabványos nevét és a berendezés részeit! A hegesztőeljárás elnevezése: Fedettívű hegesztés huzalelektródával 1. hálózati csatlakozó 2. hegesztő áramforrás 3. hegesztőkábel 4. áramvisszavezető (test)kábel 5. huzaldob 6. huzalelőtoló 7. áramátadó érintkező 8. fedőporpárna 9. salak 10. fedőporelszívás 11. munkadarab Értékelés: Az elnevezés 1 pont, a részek megnevezésenként 0,5 pont, ha 10 megnevezés helyes, a teljes pontszám adható. 7. kérdés Összesen: 4 pont Sorolja fel, melyek a bevont elektróda bevonatának legfontosabb feladatai! ívstabilizálás, védőgázképzés, salakképzés, ötvözés É 5/7

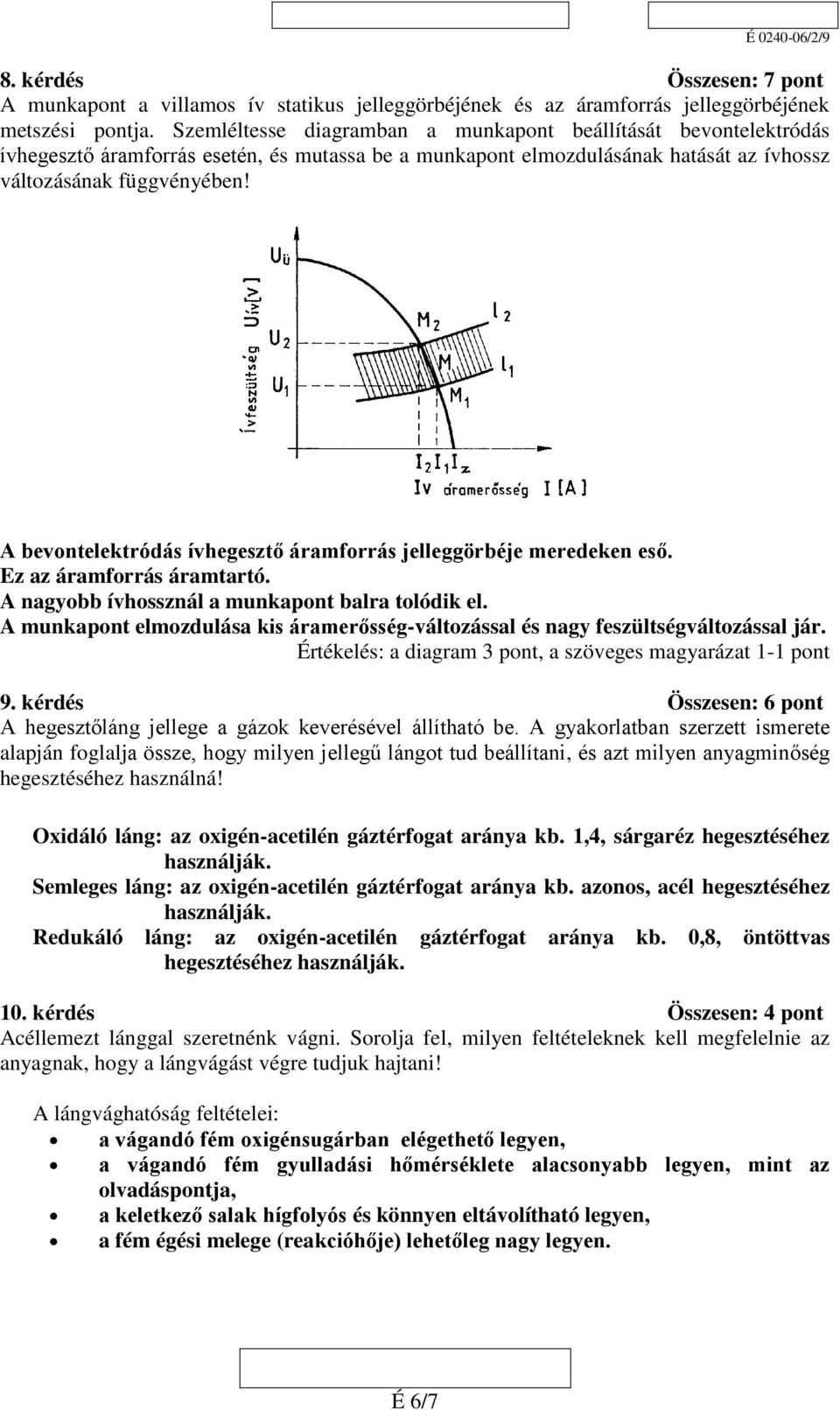

6 8. kérdés Összesen: 7 pont A munkapont a villamos ív statikus jelleggörbéjének és az áramforrás jelleggörbéjének metszési pontja. Szemléltesse diagramban a munkapont beállítását bevontelektródás ívhegesztő áramforrás esetén, és mutassa be a munkapont elmozdulásának hatását az ívhossz változásának függvényében! A bevontelektródás ívhegesztő áramforrás jelleggörbéje meredeken eső. Ez az áramforrás áramtartó. A nagyobb ívhossznál a munkapont balra tolódik el. A munkapont elmozdulása kis áramerősség-változással és nagy feszültségváltozással jár. Értékelés: a diagram 3 pont, a szöveges magyarázat 1-1 pont 9. kérdés Összesen: 6 pont A hegesztőláng jellege a gázok keverésével állítható be. A gyakorlatban szerzett ismerete alapján foglalja össze, hogy milyen jellegű lángot tud beállítani, és azt milyen anyagminőség hegesztéséhez használná! Oxidáló láng: az oxigén-acetilén gáztérfogat aránya kb. 1,4, sárgaréz hegesztéséhez használják. Semleges láng: az oxigén-acetilén gáztérfogat aránya kb. azonos, acél hegesztéséhez használják. Redukáló láng: az oxigén-acetilén gáztérfogat aránya kb. 0,8, öntöttvas hegesztéséhez használják. 10. kérdés Összesen: 4 pont Acéllemezt lánggal szeretnénk vágni. Sorolja fel, milyen feltételeknek kell megfelelnie az anyagnak, hogy a lángvágást végre tudjuk hajtani! A lángvághatóság feltételei: a vágandó fém oxigénsugárban elégethető legyen, a vágandó fém gyulladási hőmérséklete alacsonyabb legyen, mint az olvadáspontja, a keletkező salak hígfolyós és könnyen eltávolítható legyen, a fém égési melege (reakcióhője) lehetőleg nagy legyen. É 6/7

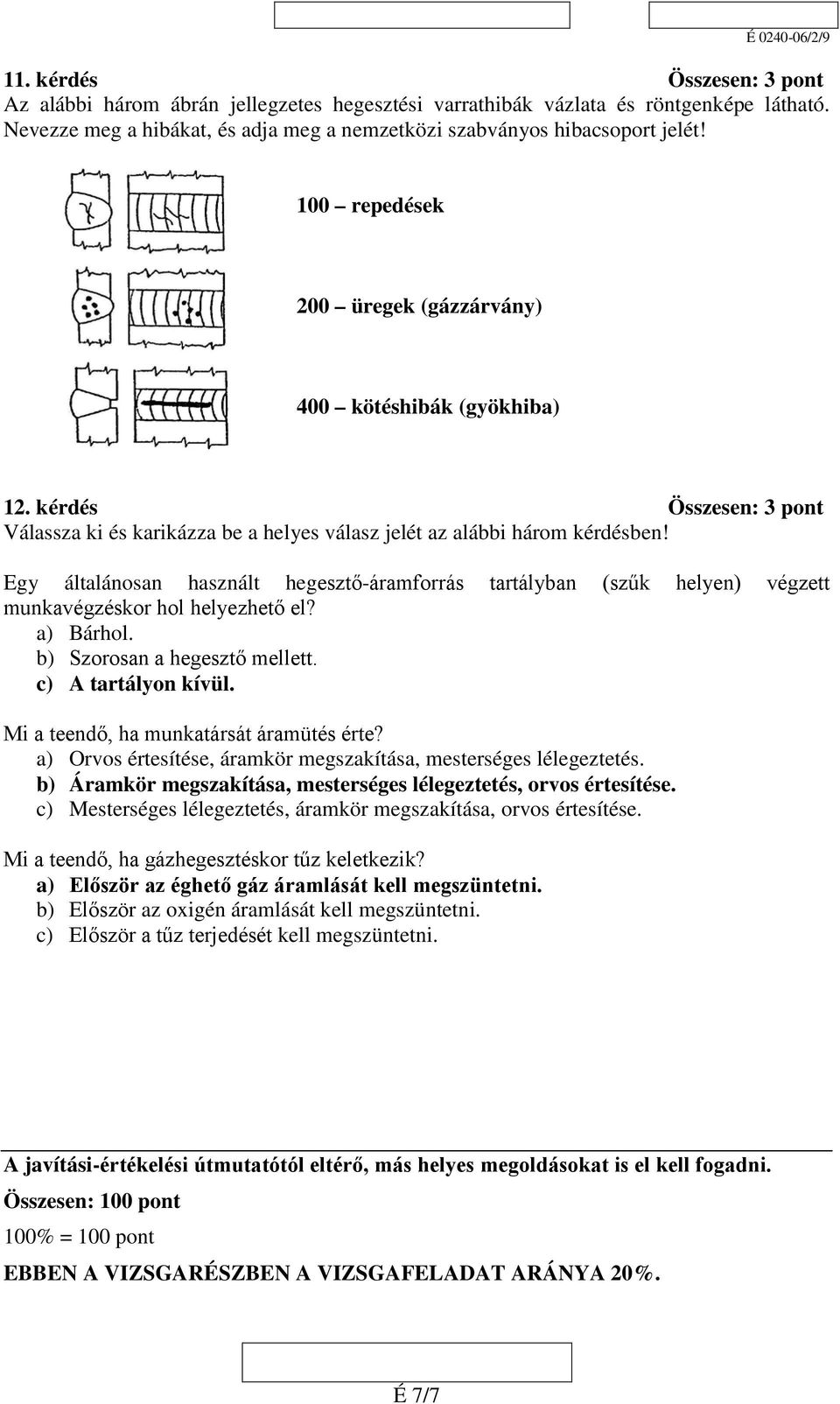

7 11. kérdés Összesen: 3 pont Az alábbi három ábrán jellegzetes hegesztési varrathibák vázlata és röntgenképe látható. Nevezze meg a hibákat, és adja meg a nemzetközi szabványos hibacsoport jelét! 100 repedések 200 üregek (gázzárvány) 400 kötéshibák (gyökhiba) 12. kérdés Összesen: 3 pont Válassza ki és karikázza be a helyes válasz jelét az alábbi három kérdésben! Egy általánosan használt hegesztő-áramforrás tartályban (szűk helyen) végzett munkavégzéskor hol helyezhető el? a) Bárhol. b) Szorosan a hegesztő mellett. c) A tartályon kívül. Mi a teendő, ha munkatársát áramütés érte? a) Orvos értesítése, áramkör megszakítása, mesterséges lélegeztetés. b) Áramkör megszakítása, mesterséges lélegeztetés, orvos értesítése. c) Mesterséges lélegeztetés, áramkör megszakítása, orvos értesítése. Mi a teendő, ha gázhegesztéskor tűz keletkezik? a) Először az éghető gáz áramlását kell megszüntetni. b) Először az oxigén áramlását kell megszüntetni. c) Először a tűz terjedését kell megszüntetni. A javítási-értékelési útmutatótól eltérő, más helyes megoldásokat is el kell fogadni. Összesen: 100 pont 100% = 100 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 20%. É 7/7
