Silvergate-112 Életvitelt segítő egészségügyi és szociális monitorozó és jelzőrendszer integrált megközelítésben evita Fórum 2010. 04. 29.

1 Silvergate-112 Életvitelt segítő egészségügyi és szociális monitorozó és jelzőrendszer integrált megközelítésben evita Fórum Silvergate-112 projekt A pályázattól a mai bemutatóig Horváth Lajos (Profitexpert Kft.) és Varga József (Innomed Zrt.) 1

Silvergate-112 projekt A pályázattól a mai bemutatóig Horváth Lajos

2 Résztvevők A pályázat célja Tervezett fejlesztések Rendszer modell A tervezett rendszer blokksémája Kapcsolat a szereplők között Tevékenységek megosztása Használati esetek: Háziorvosi rendszer, Kardiológiai alrendszer Üzleti modell Bemutatkozó alrendszerek Amiről szó lesz 2

Tevékenységek megosztása Használati esetek: Háziorvosi rendszer,

3 Konzorciumi szervezet tagjai: Résztvevők Profitexpert Számítástechnikai Kft. (konzorciumvezető) Innomed Medical Zrt. Budapesti Műszaki és Gazdaságtudományi Egyetem BME Egészségügyi Mérnöki Tudásközpont BME Irányítástechnika és Informatika Tanszék BME Méréstechnika és Információs Rendszerek Tanszék Bay Zoltán Alkalmazott Kutatási Közalapítvány BZAKA Ipari Kommunikációs Technológiai Innovációs Intézet ALBACOMP Számítástechnikai Zrt. Támogató: Nemzeti Kutatási és Technológiai Hivatal 3

Tanszék BME Méréstechnika és Információs Rendszerek Tanszék Bay Zoltán Alkalmazott Kutatási Közalapítvány BZAKA Ipari

4 Célcsoportok és tervezett alkalmazások Célcsoportok: Idős, ápolásra szoruló (egyedül élő) személyek, Kórházi ápolás után otthoni ellátásra szoruló személyek, Fitnesz gyakorlást végző személyek, Alrendszerek: Tremor alrendszer: Nine Hole Peg Tester, Kézremegésmérő, Fiziológiai alrendszer: EKG, Vérnyomásmérő, Vércukorszínt mérő, Légzésmérő, Testhőmérséklet mérő, Testhelyzet detektor, Tevékenységre emlékeztető alrendszer: Gyógyszer és tevékenységemlékeztető, Szellemi frissesség alrendszer: Játékok, Rejtvények Activities of Daily Living (ADL) alrendszer Helyi Vezérlő Központtal 4

alrendszer: EKG, Vérnyomásmérő, Vércukorszínt mérő, Légzésmérő, Testhőmérséklet mérő, Testhelyzet detektor, Tevékenységre emlékeztető alrendszer:

5 Tervezett fejlesztések A rendszer orvostechnikai újdonságai: lakásban használható fiziológiai (élettani) szenzorok Pl: EKG, NHPT, kommunikációs újdonságai: lakásban: ZigBee (PAN) hálózat, ISM (~900 MHz) hálózat, informatikai újdonságai: lakásban elhelyezett Átjáró (Gateway), (eredetileg: HGW=a lakásban elhelyezett eszközöket és az Internetet összekötő készülék) technológiai újdonságai: OSGi (Open Services Gateway Initiative) framework a Java batyuival 5

újdonságai: lakásban elhelyezett Átjáró (Gateway), (eredetileg: HGW=a lakásban elhelyezett eszközöket és az

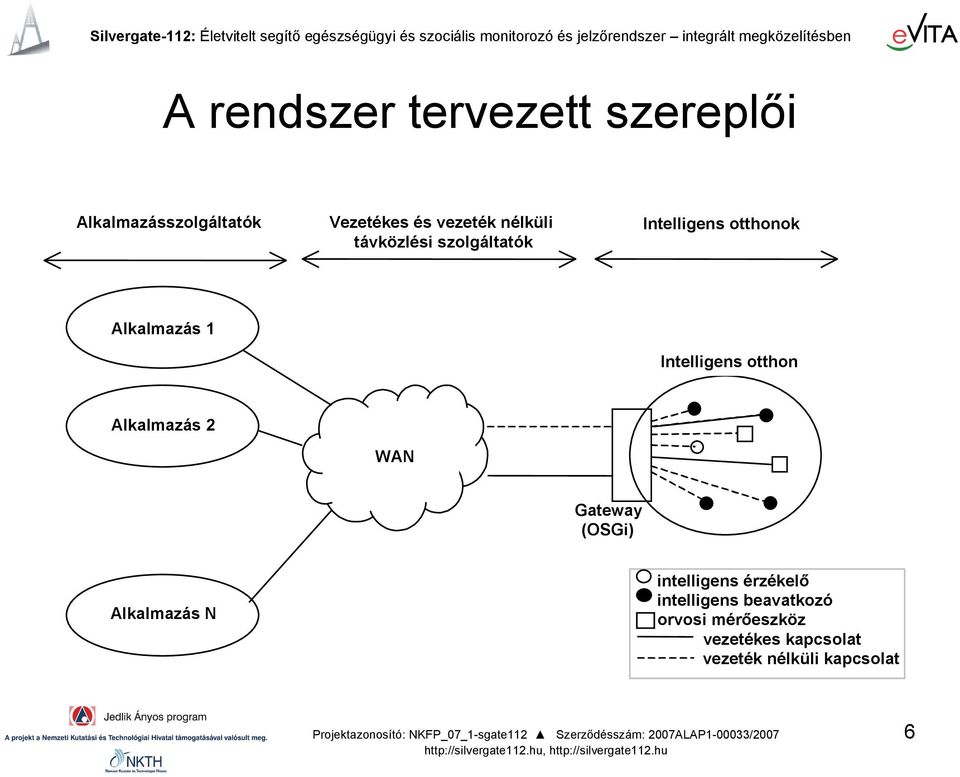

6 A rendszer tervezett szereplői Alkalmazásszolgáltatók Vezetékes és vezeték nélküli távközlési szolgáltatók Intelligens otthonok Alkalmazás 1 Intelligens otthon Alkalmazás 2 WAN Gateway (OSGi) Alkalmazás N intelligens érzékelő intelligens beavatkozó orvosi mérőeszköz vezetékes kapcsolat vezeték nélküli kapcsolat 6

otthon Alkalmazás 2 WAN Gateway (OSGi) Alkalmazás N intelligens érzékelő

7 Tervezett integrált rendszer Silvergate 112 rendszer Szerepkörök Célszemély Idős, veszélyeztetett Ismert szívbeteg Kórházi kezelés után Ápoló Elsődleges Tremor alrendszer : - Digitális Nine Hole Peg Tester - Képernyős tremor mérő - Digitális személymérleg Fiziológiai alrendszer - Vérnyomásmérő, - Vércukorszint mérő, - EKG, - Légzésmérő - Hőmérsékletmérő - Testhelyzet detektor Tevékenységre emlékeztető alrendszer - gyógyszer adagoló Szellemi frissesség alrendszer : - on -line játékok - rejtvények Másodlagos Internet böngésző és mail Lakásbiztonság, riasztás TSP (SG Központ és telepített készülékek : telepítés, sw letöltés ) Technical Service Provider Nine Hole Peg Tester Tremor mérő Mérleg Vérnyomásmérő Vércukorszint mérő EKG Légzésmérő Hőmérskletmérő Testhelyzet detektor Gyógyszer adagoló Játék Rejtvény Böngésző Riasztó USB BlueTooth BlueTooth Madical ZigBee GPRS Érintőképernyős PC Silvergate WIFI NSP Network Service Provider Szereplők Használati esetek Szenzorok PAN Átjáró LAN Silvergate központ WAN Internet Fitness -elő Hozzátartozó Átjáró sw : Operációs rendszer, Szenzor driverek, (hw telepítéskor?) OSGi Bundles (szenzor adatgyűjtő hw telepítéskor?) Riasztás előkészítő Webkamera Szenzorról gyűjtött adatok küldése : Azonnal, 24 óránként, Kezdeményezésre Router HTTP szerver : Szolgáltatás támogatás (Átjáró menedzselés ) Adatgyűjtő ll szint, OSGi, Adatbázis Silvergate központi szerver ADSL VDSL GPRS GSM Vészhívó ASP (szerződést kötő ) Application Solution Provider Nyers Adatgyűjtés + Böngésző és E -mail Alkalmazások +Szerviz Terminál kapcsolat SG -hez + ASP Alkalmazások Internetes alapszolgáltatások SG -112 szenzoros szolgáltatások Rendszerfunkciók: Célszemély egészségügyi ellátását támogató alredszerek Szogáltatói alrendszer Szolgáltatástámogató alrendszer ASP erőforrások Orvosi és edzői alkalmazások Webkamera ASP szereplők Szakorvos Háziorvos Szakápoló HelpDesk Személyi edző Hozzátartozó FSP Financial Service Provider (OEP -től a célszemélyig lehetséges ) 7

emlékeztető alrendszer - gyógyszer adagoló Szellemi frissesség alrendszer : - on -line játékok - rejtvények Másodlagos Internet böngésző és mail Lakásbiztonság, riasztás TSP (SG Központ és telepített

8 Kapcsolatok a szereplők között c l a s s R e n d s z e r A k t o r o k K o n c e p t u á l i s M o d e l l Name: Package: Version: Author: RendszerAktorokKonceptuálisModell Domain Model 1.0 Sándor Hargittai 0..* «actor» Környezet Telekom (from AbsztraktAktorok) 1 1..* 1..* «actor» Sgate AlapSzolgáltató «actor» Sgate AlkalmazásSzolgáltató 0..* «actor» Assisted Client (from AbsztraktAktorok) (from AbsztraktAktorok) (from AbsztraktAktorok) 1..* «actor» Supporting Client (from AbsztraktAktorok) 8

.* «actor» Környezet Telekom (from AbsztraktAktorok) 1 1..* 1.

9 Tevékenységek megosztása a szereplők között Páciens (végfelhasználó): szerződést köt az alkalmazásszolgáltatóval és használja a telepített eszközöket, Alkalmazásszolgáltató: felveszi a páciens és környezete adatait, gyűjti a szenzorok mért adatait, megküldi bevizsgálásra az új szolgáltatások batyúit az Alapszolgáltatónak, Alapszolgáltató: bevizsgálja és tárolja az új szolgáltatások batyúit, telepíti, üzemelteti és felügyeli a pácienshez elhelyezett eszközöket, diszpécserközpontot tart fenn az üzemzavarok kezelésére, Telekom szolgáltató: szerződésben biztosítja az internet elérést. 9

szolgáltatások batyúit az Alapszolgáltatónak, Alapszolgáltató: bevizsgálja és tárolja az új szolgáltatások batyúit, telepíti, üzemelteti és

10 Megvalósítás alatt lévő háziorvosi használati eset Lakásban használható készülékek és alkalmazások: EKG őrzőfej, Vérnyomásmérő, Mérleg, Kézügyességmérő, Mozgáskövetés, Villamos fogyasztásmérés-alapú tevékenységfigyelés, Gyógyszer emlékeztető, ADL szenzorokkal tevékenységfigyelés és Átjáró; Üzemeltetése: Állandó VPN kapcsolat a Háziorvos erőforrásaival és az Alapszolgáltatóval, Szereplők: Célszemély: a páciens, Hozzátartozó (vele együtt élő vagy különélő), Háziorvos az alkalmazásszolgáltató, Asszisztens és ápoló (segítő), Alapszolgáltató diszpécsere, Kapcsolatok a Háziorvossal: Személyi adatfelvétel és szerződéskötés, Mért adatok alapján normál és vészhelyzeti állapotjelzés, 10

erőforrásaival és az Alapszolgáltatóval, Szereplők: Célszemély: a páciens, Hozzátartozó (vele együtt élő vagy különélő), Háziorvos az alkalmazásszolgáltató, Asszisztens és

11 Megvalósítás alatt lévő kardiológiai kiértékelő alrendszer I. Szolgáltatást igénybevevők: Ismert, kezelt szív- és érrendszeri megbetegedésben szenvedő személyek Rizikótényezőkkel veszélyeztetett személyek Kórházi kezelés utáni otthoni őrzésre szoruló betegek Alkalmazásszolgáltató: Háziorvos Kardiológiai osztály Minimálisan szükséges eszközök a lakásban: EKG őrzőfej, Átjáró, Adóvevő egység 11

Rizikótényezőkkel veszélyeztetett személyek Kórházi kezelés utáni otthoni őrzésre szoruló betegek

Előnyök: Silvergate-112: Életvitelt segítő egészségügyi és szociális monitorozó és jelzőrendszer integrált megközelítésben Megvalósítás alatt lévő kardiológiai kiértékelő alrendszer II.

12 Előnyök: Silvergate-112: Életvitelt segítő egészségügyi és szociális monitorozó és jelzőrendszer integrált megközelítésben Megvalósítás alatt lévő kardiológiai kiértékelő alrendszer II. Rehabilitáció során a gyógyulás folyamatos monitorozása Biztonságérzet a páciens számára Fehér köpeny effektus nélkül A jelminőség diagnosztikai minőségű Alacsonyabb költség Kiértékelés támogatása: A fontosabb paraméterek regisztrálása Trendadatok Automatikus jelző és riasztófunkciók 12

Rehabilitáció során a gyógyulás folyamatos monitorozása Biztonságérzet a páciens számára Fehér köpeny effektus nélkül

13 Üzleti modell Szereplők: Gyártók, disztribútorok: szenzorok, ICT eszközök, Finanszírozók: állami, önkormányzati, magán, Alkalmazásszolgáltatók: orvosok, ápolók, kórházak, stb. Támogatott személyek: időskorúak, betegek, fitneszt igénylők, Silvergate 112 vállalkozás a rendszer alapszolgáltatásaira, Gazdasági tevékenység: Eszközbiztosítás (eladás, bérlet, lizing,) Telepítés és üzemeltetés (Alapszolgáltató és a lakás eszközei), Diszpécserszolgálat, Eredményorientált gazdálkodás, Modell: Vállalkozás alapítás hiteltámogatással vagy saját erővel, 5-7 fővel, fokozatosan beszerzett 3 féle szenzor csoporttal össz., 340 db, 5 év alatt tőke (hitel) megtérüléssel nyereségessé tehető, fokozatos (3 év alatt történő) kereslet növekedés mellett, 13

lizing,) Telepítés és üzemeltetés (Alapszolgáltató és a lakás eszközei), Diszpécserszolgálat, Eredményorientált gazdálkodás, Modell: Vállalkozás alapítás hiteltámogatással vagy saját

14 Bemutatkozó SG-112 alrendszerek Adatgyűjtés a Silvergate-112 rendszerben, Kiss N., Patai G. (BME EMT) (Szenzor adatok az Átjáróba, majd tovább az Alkalmazásszolgáltatóhoz) Home EKG őrzőfej, Varga J., Isza P. (Innomed) Helyi Vezérlő Központ (HVK), Bakó I., Haraszti P., Somogyi T. (BZAKA) (ZigBee szenzorok vezérlése és állapot fogadása az Átjáróban) Mozgáskövetés- és fogyasztásmérés-alapú tevékenységfigyelés, Vajda F. (BME IIT) Kézügyességmérő (Nine Hole Peg Tester), Jobbágy Á., Tóth Cs. (BME MIT) Szolgáltatástámogatás a Silvergate-112 rendszerben, Kovácsházy T. (BME MIT) 14

(Innomed) Helyi Vezérlő Központ (HVK), Bakó I., Haraszti P., Somogyi T.

15 Köszönjük a figyelmet! Kérdések? 15

16 Bemutatkozó alrendszerek Adatgyűjtés a Silvergate-112 rendszerben, Kiss N., Patai G. (BME EMT) Home EKG őrzőfej, Varga J. (Innomed) Helyi Vezérlő Központ (HVK), Bakó I., Haraszti P., Somogyi T. (BZAKA) Mozgáskövetés- és fogyasztásmérés-alapú tevékenységfigyelés, Vajda F. (BME IIT) Kézügyességmérő (Nine Hole Peg Tester), Jobbágy Á., Tóth Cs. (BME MIT) Szolgáltatástámogatás a Silvergate-112 rendszerben, Kovácsházy T. (BME MIT) Őrzőöv, őrzőóra (Guardbelt, Guardwatch), Bakonyi Gy. (BZAKA IKTI) Személyi elektronikus ápoló (Personal Electronic Nurse), Tóth A. (BZAKA IKTI) Gyógyszer- és tevékenységemlékeztető, ill. tervező, Jánossy M. (BZAKA IKTI) EnOcean szenzorok felhasználása, Helfenbein T. (BZAKA IKTI) Napi tevékenységek (Activities of Daily Living) figyelése, Adorjáni A., Pruzsinszki B. (BZAKA IKTI) BATSYstem: ultrahangos helymeghatározó rendszer, Parisek Zs., Ruzsa Z. (BZAKA IKTI) 16

(BME MIT) Szolgáltatástámogatás a Silvergate-112 rendszerben, Kovácsházy T. (BME MIT) Őrzőöv, őrzőóra (Guardbelt, Guardwatch), Bakonyi Gy.
