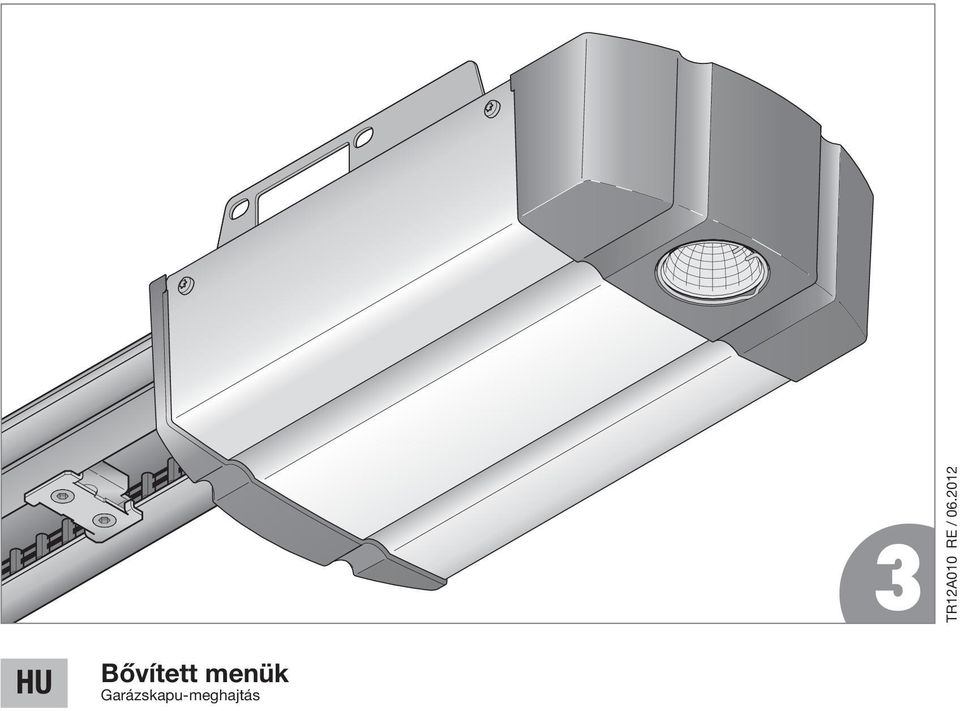

1 TR12A010 RE / HU Bővített menük Garázskapu-meghajtás

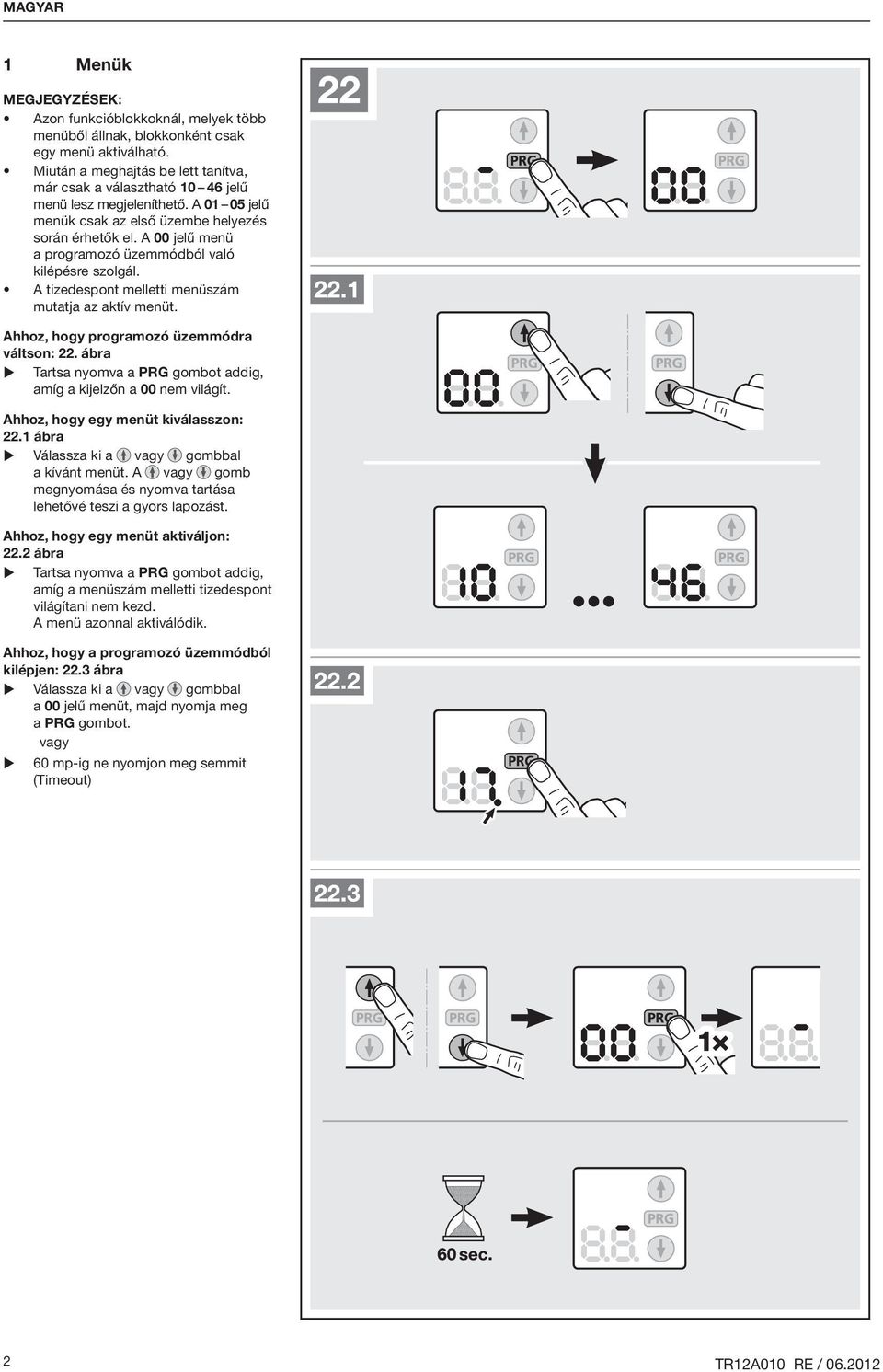

2 1 Menük Megjegyzések: Azon funkcióblokkoknál, melyek több menüből állnak, blokkonként csak egy menü aktiválható. Miután a meghajtás be lett tanítva, már csak a választható jelű menü lesz megjeleníthető. A jelű menük csak az első üzembe helyezés során érhetők el. A 00 jelű menü a programozó üzemmódból való kilépésre szolgál. A tizedespont melletti menüszám mutatja az aktív menüt. Ahhoz, hogy programozó üzemmódra váltson: 22. ábra Tartsa nyomva a PRG gombot addig, amíg a kijelzőn a 00 nem világít. Ahhoz, hogy egy menüt kiválasszon: 22.1 ábra Válassza ki a vagy gombbal a kívánt menüt. A vagy gomb megnyomása és nyomva tartása lehetővé teszi a gyors lapozást. Ahhoz, hogy egy menüt aktiváljon: 22.2 ábra Tartsa nyomva a PRG gombot addig, amíg a menüszám melletti tizedespont világítani nem kezd. A menü azonnal aktiválódik. Ahhoz, hogy a programozó üzemmódból kilépjen: 22.3 ábra Válassza ki a vagy gombbal a 00 jelű menüt, majd nyomja meg a PRG gombot. vagy 60 mp-ig ne nyomjon meg semmit (Timeout) 2 TR12A010 RE /

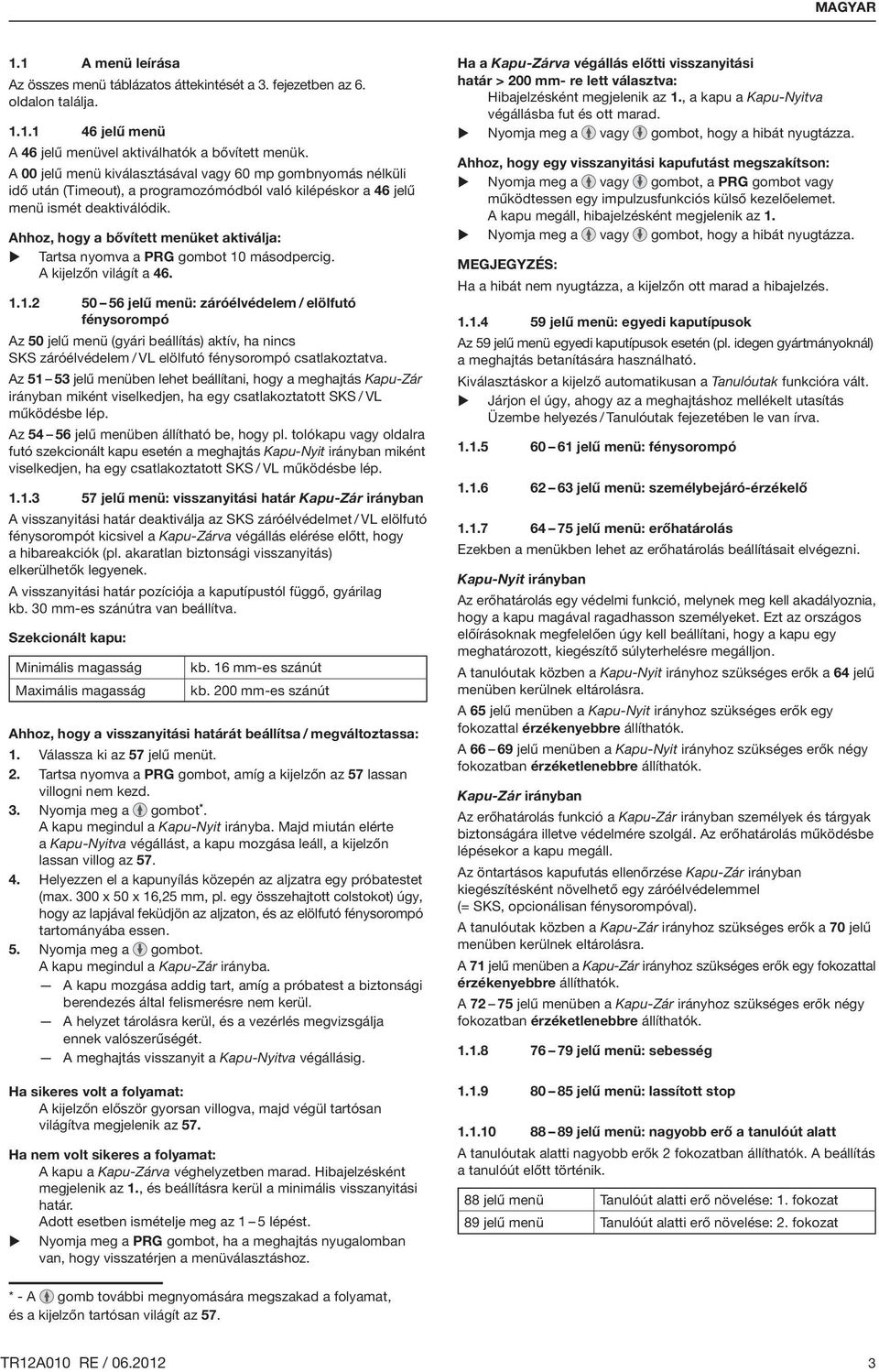

3 1.1 A menü leírása Az összes menü táblázatos áttekintését a 3. fejezetben az 6. oldalon találja jelű menü A 46 jelű menüvel aktiválhatók a bővített menük. A 00 jelű menü kiválasztásával vagy 60 mp gombnyomás nélküli idő után (Timeout), a programozómódból való kilépéskor a 46 jelű menü ismét deaktiválódik. Ahhoz, hogy a bővített menüket aktiválja: Tartsa nyomva a PRG gombot 10 másodpercig. A kijelzőn világít a jelű menü: záróélvédelem / elölfutó fénysorompó Az 50 jelű menü (gyári beállítás) aktív, ha nincs SKS záróélvédelem / VL elölfutó fénysorompó csatlakoztatva. Az jelű menüben lehet beállítani, hogy a meghajtás Kapu-Zár irányban miként viselkedjen, ha egy csatlakoztatott SKS / VL működésbe lép. Az jelű menüben állítható be, hogy pl. tolókapu vagy oldalra futó szekcionált kapu esetén a meghajtás Kapu-Nyit irányban miként viselkedjen, ha egy csatlakoztatott SKS / VL működésbe lép jelű menü: visszanyitási határ Kapu-Zár irányban A visszanyitási határ deaktiválja az SKS záróélvédelmet / VL elölfutó fénysorompót kicsivel a Kapu-Zárva végállás elérése előtt, hogy a hibareakciók (pl. akaratlan biztonsági visszanyitás) elkerülhetők legyenek. A visszanyitási határ pozíciója a kaputípustól függő, gyárilag kb. 30 mm-es szánútra van beállítva. Szekcionált kapu: Minimális magasság Maximális magasság kb. 16 mm-es szánút kb. 200 mm-es szánút Ahhoz, hogy a visszanyitási határát beállítsa / megváltoztassa: 1. Válassza ki az 57 jelű menüt. 2. Tartsa nyomva a PRG gombot, amíg a kijelzőn az 57 lassan villogni nem kezd. 3. Nyomja meg a gombot *. A kapu megindul a Kapu-Nyit irányba. Majd miután elérte a Kapu-Nyitva végállást, a kapu mozgása leáll, a kijelzőn lassan villog az Helyezzen el a kapunyílás közepén az aljzatra egy próbatestet (max. 300 x 50 x 16,25 mm, pl. egy összehajtott colstokot) úgy, hogy az lapjával feküdjön az aljzaton, és az elölfutó fénysorompó tartományába essen. 5. Nyomja meg a gombot. A kapu megindul a Kapu-Zár irányba. A kapu mozgása addig tart, amíg a próbatest a biztonsági berendezés által felismerésre nem kerül. A helyzet tárolásra kerül, és a vezérlés megvizsgálja ennek valószerűségét. A meghajtás visszanyit a Kapu-Nyitva végállásig. Ha sikeres volt a folyamat: A kijelzőn először gyorsan villogva, majd végül tartósan világítva megjelenik az 57. Ha nem volt sikeres a folyamat: A kapu a Kapu-Zárva véghelyzetben marad. Hibajelzésként megjelenik az 1., és beállításra kerül a minimális visszanyitási határ. Adott esetben ismételje meg az 1 5 lépést. Nyomja meg a PRG gombot, ha a meghajtás nyugalomban van, hogy visszatérjen a menüválasztáshoz. Ha a Kapu-Zárva végállás előtti visszanyitási határ > 200 mm- re lett választva: Hibajelzésként megjelenik az 1., a kapu a Kapu-Nyitva végállásba fut és ott marad. Nyomja meg a vagy gombot, hogy a hibát nyugtázza. Ahhoz, hogy egy visszanyitási kapufutást megszakítson: Nyomja meg a vagy gombot, a PRG gombot vagy működtessen egy impulzusfunkciós külső kezelőelemet. A kapu megáll, hibajelzésként megjelenik az 1. Nyomja meg a vagy gombot, hogy a hibát nyugtázza. Megjegyzés: Ha a hibát nem nyugtázza, a kijelzőn ott marad a hibajelzés jelű menü: egyedi kaputípusok Az 59 jelű menü egyedi kaputípusok esetén (pl. idegen gyártmányoknál) a meghajtás betanítására használható. Kiválasztáskor a kijelző automatikusan a Tanulóutak funkcióra vált. Járjon el úgy, ahogy az a meghajtáshoz mellékelt utasítás Üzembe helyezés / Tanulóutak fejezetében le van írva jelű menü: fénysorompó jelű menü: személybejáró-érzékelő jelű menü: erőhatárolás Ezekben a menükben lehet az erőhatárolás beállításait elvégezni. Kapu-Nyit irányban Az erőhatárolás egy védelmi funkció, melynek meg kell akadályoznia, hogy a kapu magával ragadhasson személyeket. Ezt az országos előírásoknak megfelelően úgy kell beállítani, hogy a kapu egy meghatározott, kiegészítő súlyterhelésre megálljon. A tanulóutak közben a Kapu-Nyit irányhoz szükséges erők a 64 jelű menüben kerülnek eltárolásra. A 65 jelű menüben a Kapu-Nyit irányhoz szükséges erők egy fokozattal érzékenyebbre állíthatók. A jelű menüben a Kapu-Nyit irányhoz szükséges erők négy fokozatban érzéketlenebbre állíthatók. Kapu-Zár irányban Az erőhatárolás funkció a Kapu-Zár irányban személyek és tárgyak biztonságára illetve védelmére szolgál. Az erőhatárolás működésbe lépésekor a kapu megáll. Az öntartásos kapufutás ellenőrzése Kapu-Zár irányban kiegészítésként növelhető egy záróélvédelemmel (= SKS, opcionálisan fénysorompóval). A tanulóutak közben a Kapu-Zár irányhoz szükséges erők a 70 jelű menüben kerülnek eltárolásra. A 71 jelű menüben a Kapu-Zár irányhoz szükséges erők egy fokozattal érzékenyebbre állíthatók. A jelű menüben a Kapu-Zár irányhoz szükséges erők négy fokozatban érzéketlenebbre állíthatók jelű menü: sebesség jelű menü: lassított stop jelű menü: nagyobb erő a tanulóút alatt A tanulóutak alatti nagyobb erők 2 fokozatban állíthatók. A beállítás a tanulóút előtt történik. 88 jelű menü Tanulóút alatti erő növelése: 1. fokozat 89 jelű menü Tanulóút alatti erő növelése: 2. fokozat * - A gomb további megnyomására megszakad a folyamat, és a kijelzőn tartósan világít az 57. TR12A010 RE /

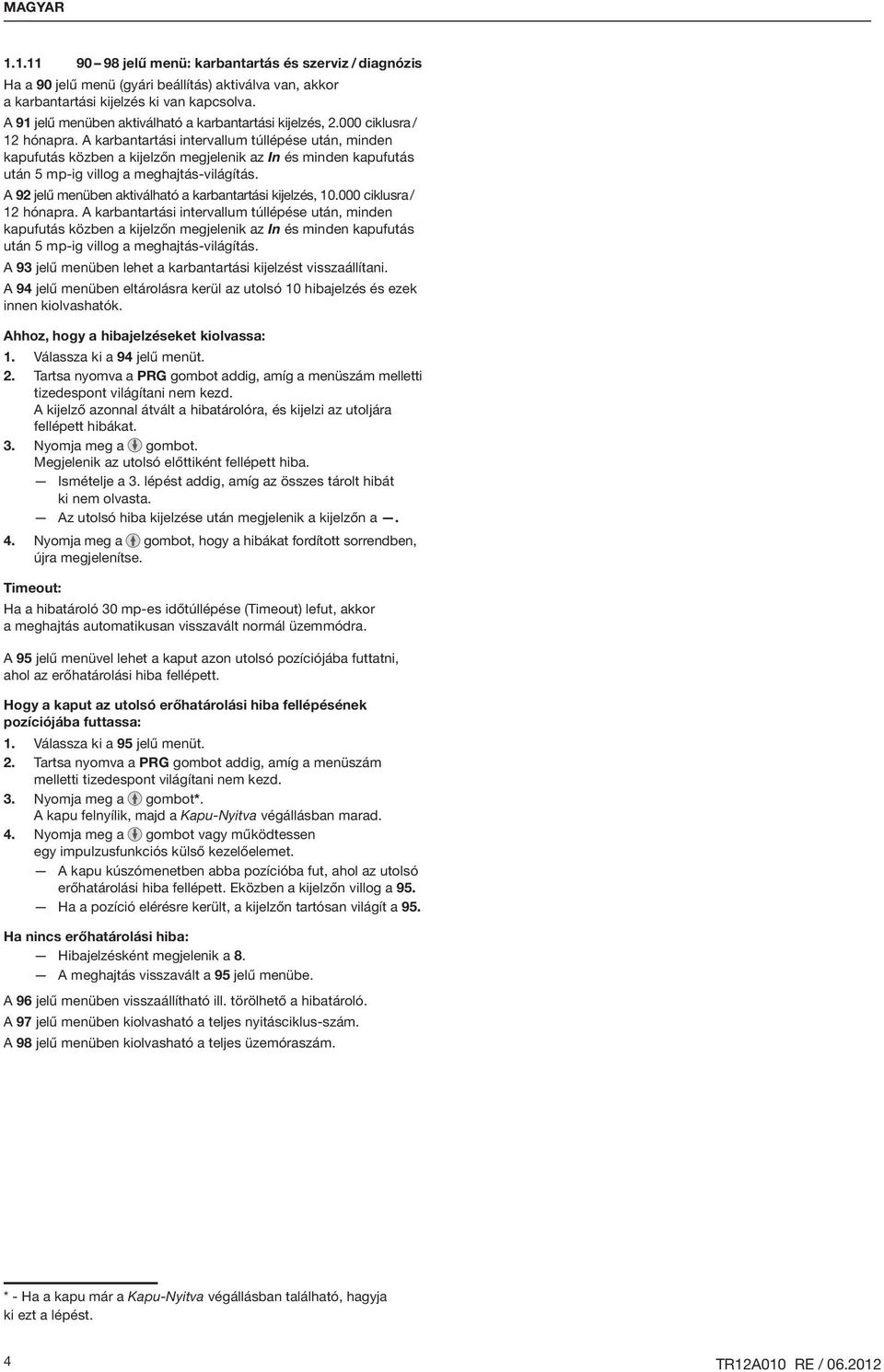

4 jelű menü: karbantartás és szerviz / diagnózis Ha a 90 jelű menü (gyári beállítás) aktiválva van, akkor a karbantartási kijelzés ki van kapcsolva. A 91 jelű menüben aktiválható a karbantartási kijelzés, ciklusra / 12 hónapra. A karbantartási intervallum túllépése után, minden kapufutás közben a kijelzőn megjelenik az In és minden kapufutás után 5 mp-ig villog a meghajtás-világítás. A 92 jelű menüben aktiválható a karbantartási kijelzés, ciklusra / 12 hónapra. A karbantartási intervallum túllépése után, minden kapufutás közben a kijelzőn megjelenik az In és minden kapufutás után 5 mp-ig villog a meghajtás-világítás. A 93 jelű menüben lehet a karbantartási kijelzést visszaállítani. A 94 jelű menüben eltárolásra kerül az utolsó 10 hibajelzés és ezek innen kiolvashatók. Ahhoz, hogy a hibajelzéseket kiolvassa: 1. Válassza ki a 94 jelű menüt. 2. Tartsa nyomva a PRG gombot addig, amíg a menüszám melletti tizedespont világítani nem kezd. A kijelző azonnal átvált a hibatárolóra, és kijelzi az utoljára fellépett hibákat. 3. Nyomja meg a gombot. Megjelenik az utolsó előttiként fellépett hiba. Ismételje a 3. lépést addig, amíg az összes tárolt hibát ki nem olvasta. Az utolsó hiba kijelzése után megjelenik a kijelzőn a. 4. Nyomja meg a gombot, hogy a hibákat fordított sorrendben, újra megjelenítse. Timeout: Ha a hibatároló 30 mp-es időtúllépése (Timeout) lefut, akkor a meghajtás automatikusan visszavált normál üzemmódra. A 95 jelű menüvel lehet a kaput azon utolsó pozíciójába futtatni, ahol az erőhatárolási hiba fellépett. Hogy a kaput az utolsó erőhatárolási hiba fellépésének pozíciójába futtassa: 1. Válassza ki a 95 jelű menüt. 2. Tartsa nyomva a PRG gombot addig, amíg a menüszám melletti tizedespont világítani nem kezd. 3. Nyomja meg a gombot*. A kapu felnyílik, majd a Kapu-Nyitva végállásban marad. 4. Nyomja meg a gombot vagy működtessen egy impulzusfunkciós külső kezelőelemet. A kapu kúszómenetben abba pozícióba fut, ahol az utolsó erőhatárolási hiba fellépett. Eközben a kijelzőn villog a 95. Ha a pozíció elérésre került, a kijelzőn tartósan világít a 95. Ha nincs erőhatárolási hiba: Hibajelzésként megjelenik a 8. A meghajtás visszavált a 95 jelű menübe. A 96 jelű menüben visszaállítható ill. törölhető a hibatároló. A 97 jelű menüben kiolvasható a teljes nyitásciklus-szám. A 98 jelű menüben kiolvasható a teljes üzemóraszám. * - Ha a kapu már a Kapu-Nyitva végállásban található, hagyja ki ezt a lépést. 4 TR12A010 RE /

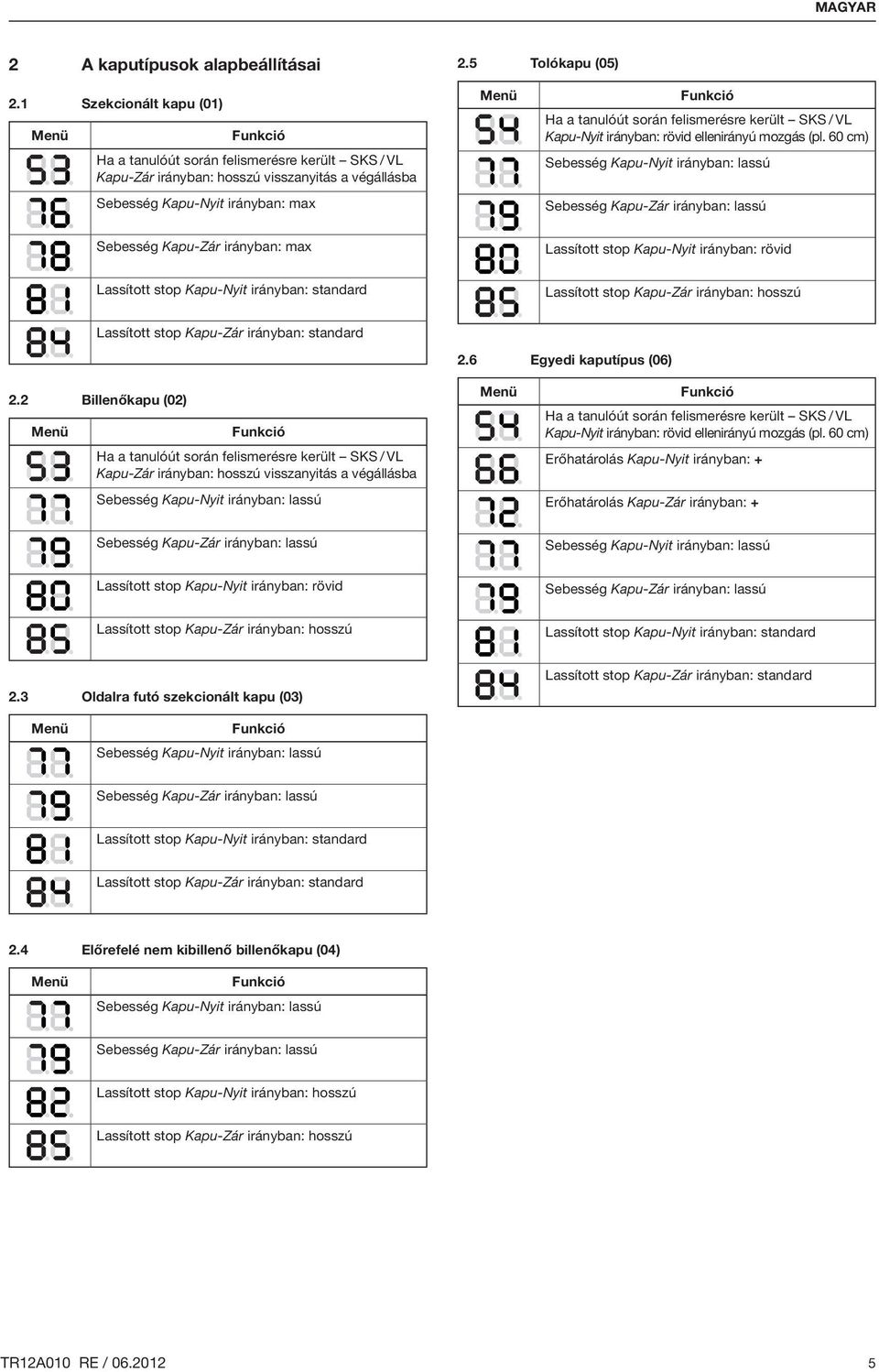

5 2 A kaputípusok alapbeállításai 2.5 Tolókapu (05) 2.1 Szekcionált kapu (01) Menü Funkció Ha a tanulóút során felismerésre került SKS / VL Kapu-Zár irányban: hosszú visszanyitás a végállásba Sebesség Kapu-Nyit irányban: max Menü Funkció Ha a tanulóút során felismerésre került SKS / VL Kapu-Nyit irányban: rövid ellenirányú mozgás (pl. 60 cm) Sebesség Kapu-Nyit irányban: lassú Sebesség Kapu-Zár irányban: lassú Sebesség Kapu-Zár irányban: max Lassított stop Kapu-Nyit irányban: rövid Lassított stop Kapu-Nyit irányban: standard Lassított stop Kapu-Zár irányban: hosszú Lassított stop Kapu-Zár irányban: standard 2.6 Egyedi kaputípus (06) 2.2 Billenőkapu (02) Menü Funkció Ha a tanulóút során felismerésre került SKS / VL Kapu-Zár irányban: hosszú visszanyitás a végállásba Sebesség Kapu-Nyit irányban: lassú Menü Funkció Ha a tanulóút során felismerésre került SKS / VL Kapu-Nyit irányban: rövid ellenirányú mozgás (pl. 60 cm) Erőhatárolás Kapu-Nyit irányban: + Erőhatárolás Kapu-Zár irányban: + Sebesség Kapu-Zár irányban: lassú Sebesség Kapu-Nyit irányban: lassú Lassított stop Kapu-Nyit irányban: rövid Sebesség Kapu-Zár irányban: lassú Lassított stop Kapu-Zár irányban: hosszú Lassított stop Kapu-Nyit irányban: standard 2.3 Oldalra futó szekcionált kapu (03) Lassított stop Kapu-Zár irányban: standard Menü Funkció Sebesség Kapu-Nyit irányban: lassú Sebesség Kapu-Zár irányban: lassú Lassított stop Kapu-Nyit irányban: standard Lassított stop Kapu-Zár irányban: standard 2.4 Előrefelé nem kibillenő billenőkapu (04) Menü Funkció Sebesség Kapu-Nyit irányban: lassú Sebesség Kapu-Zár irányban: lassú Lassított stop Kapu-Nyit irányban: hosszú Lassított stop Kapu-Zár irányban: hosszú TR12A010 RE /

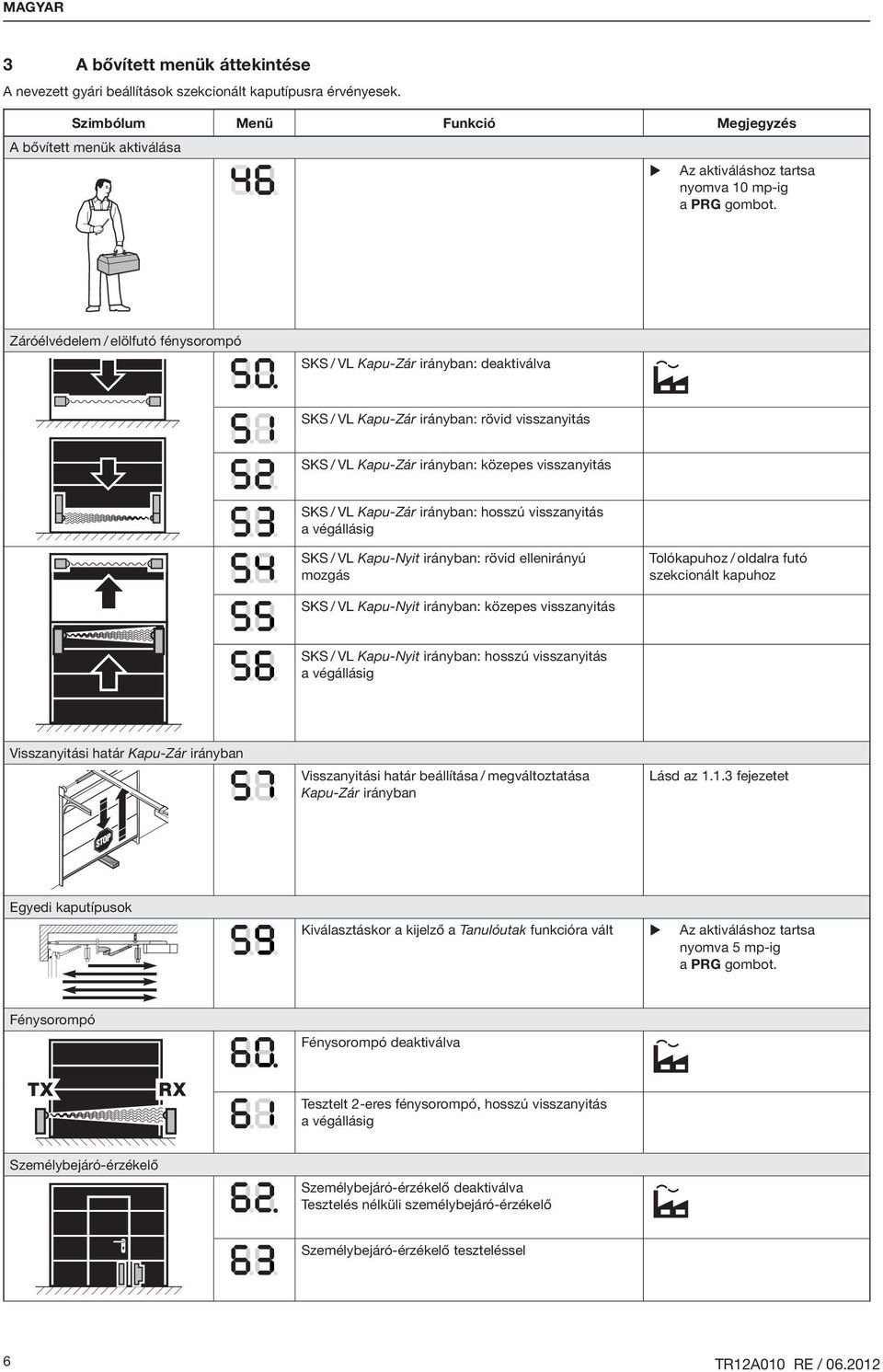

6 3 A bővített menük áttekintése A nevezett gyári beállítások szekcionált kaputípusra érvényesek. Szimbólum Menü Funkció Megjegyzés A bővített menük aktiválása Az aktiváláshoz tartsa nyomva 10 mp-ig a PRG gombot. Záróélvédelem / elölfutó fénysorompó SKS / VL Kapu-Zár irányban: deaktiválva SKS / VL Kapu-Zár irányban: rövid visszanyitás SKS / VL Kapu-Zár irányban: közepes visszanyitás SKS / VL Kapu-Zár irányban: hosszú visszanyitás a végállásig SKS / VL Kapu-Nyit irányban: rövid ellenirányú mozgás Tolókapuhoz / oldalra futó szekcionált kapuhoz SKS / VL Kapu-Nyit irányban: közepes visszanyitás SKS / VL Kapu-Nyit irányban: hosszú visszanyitás a végállásig Visszanyitási határ Kapu-Zár irányban Visszanyitási határ beállítása / megváltoztatása Kapu-Zár irányban Lásd az fejezetet Egyedi kaputípusok Kiválasztáskor a kijelző a Tanulóutak funkcióra vált Az aktiváláshoz tartsa nyomva 5 mp-ig a PRG gombot. Fénysorompó Fénysorompó deaktiválva Tesztelt 2-eres fénysorompó, hosszú visszanyitás a végállásig Személybejáró-érzékelő Személybejáró-érzékelő deaktiválva Tesztelés nélküli személybejáró-érzékelő Személybejáró-érzékelő teszteléssel 6 TR12A010 RE /

7 Erőhatárolás Szimbólum Menü Funkció Megjegyzés Erőhatárolás Kapu-Nyit irányban max. érték a tanulóút után Erőhatárolás Kapu-Nyit irányban: - Erőhatárolás Kapu-Nyit irányban: + Erőhatárolás Kapu-Nyit irányban: + Erőhatárolás Kapu-Nyit irányban: + Erőhatárolás Kapu-Nyit irányban: + Erőhatárolás Kapu-Zár irányban max. érték a tanulóút után Erőhatárolás Kapu-Zár irányban: - Erőhatárolás Kapu-Zár irányban: + Erőhatárolás Kapu-Zár irányban: + Erőhatárolás Kapu-Zár irányban: + Erőhatárolás Kapu-Zár irányban: + Sebesség Sebesség Kapu-Nyit irányban: max Sebesség Kapu-Nyit irányban: lassú Sebesség Kapu-Zár irányban: max A sebesség függ a kaputípustól Sebesség Kapu-Zár irányban: lassú Lassított stop Lassított stop Kapu-Nyit irányban: rövid Lassított stop Kapu-Nyit irányban: standard Lassított stop Kapu-Nyit irányban: hosszú Lassított stop Kapu-Zár irányban: rövid A lassított stop függ a kaputípustól Lassított stop Kapu-Zár irányban: standard Lassított stop Kapu-Zár irányban: hosszú Nagyobb erő a tanulóút alatt Tanulóút alatti erő növelése: 1. fokozat Tanulóút alatti erő növelése: 2. fokozat TR12A010 RE /

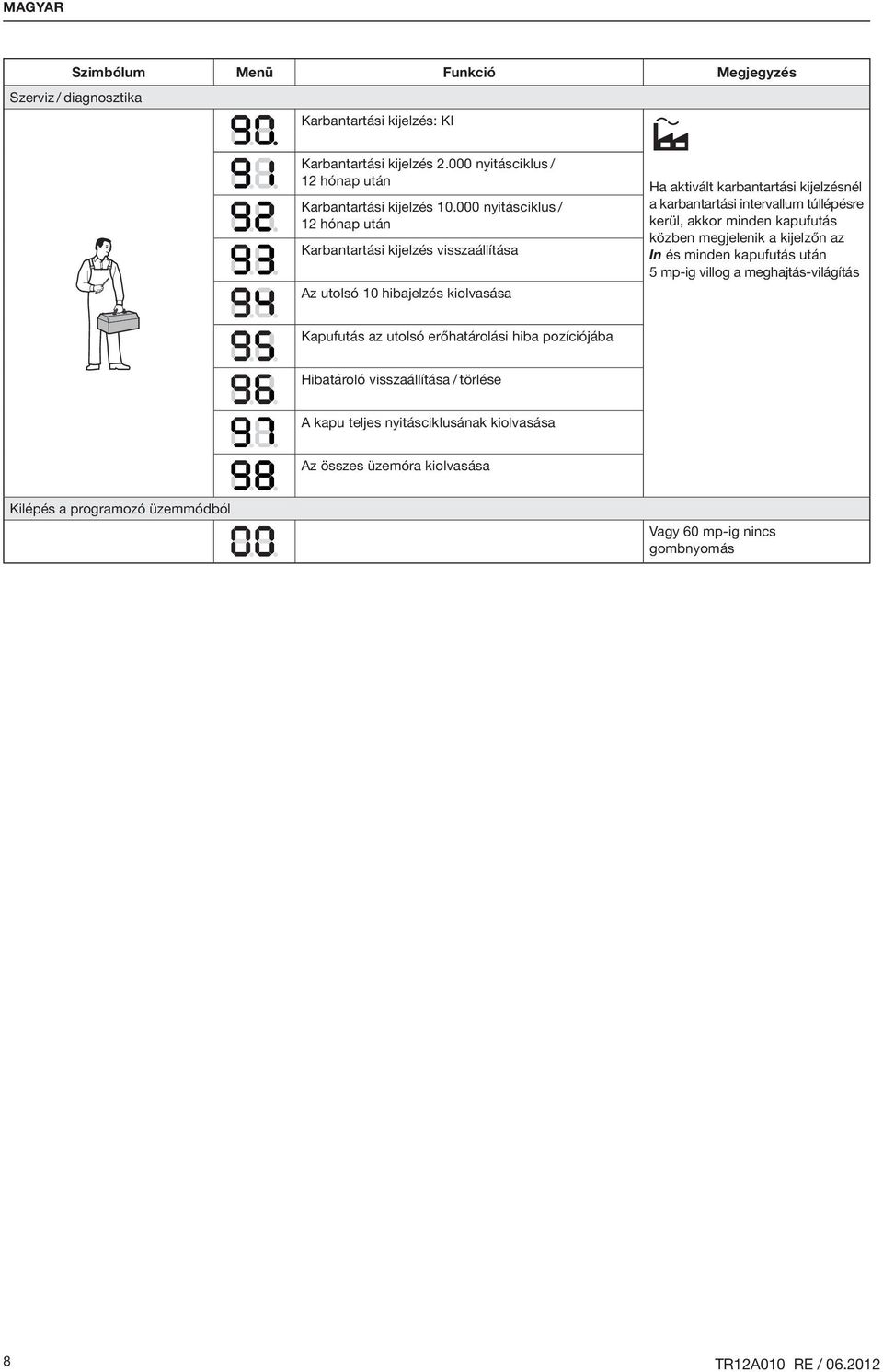

8 Szimbólum Menü Funkció Megjegyzés Szerviz / diagnosztika Karbantartási kijelzés: KI Karbantartási kijelzés nyitásciklus / 12 hónap után Karbantartási kijelzés nyitásciklus / 12 hónap után Karbantartási kijelzés visszaállítása Az utolsó 10 hibajelzés kiolvasása Ha aktivált karbantartási kijelzésnél a karbantartási intervallum túllépésre kerül, akkor minden kapufutás közben megjelenik a kijelzőn az In és minden kapufutás után 5 mp-ig villog a meghajtás-világítás Kapufutás az utolsó erőhatárolási hiba pozíciójába Hibatároló visszaállítása / törlése A kapu teljes nyitásciklusának kiolvasása Az összes üzemóra kiolvasása Kilépés a programozó üzemmódból Vagy 60 mp-ig nincs gombnyomás 8 TR12A010 RE /

9 TR12A010 RE /

10 10 TR12A010 RE /

11 TR12A010 RE /

12 SupraMatic TR12A010 RE / HÖRMANN KG Verkaufsgesellschaft Upheider Weg D Steinhagen
