MRV II. MRV II-C / MRV II-S - Rendszer. MRV II Változó hűtőközeg tömegáram adagolású rendszer

Átírás

1 MRV II MRV II 69

2 MRV II MRV II-C / MRV II-S - Rendszer MRV II Változó hűtőközeg tömegáram adagolású rendszer Az MRV II rendszerek jelentős előrelépést jelentenek a nagyméretű épületeket, irodákat, kórházakat, stb. érintő klimaberendezések megtervezésében. Ez a technológia energiamegtakarítást, könnyű telepítést és még különleges igényeket támasztó ügyfelek elvárásait is mérsékelt áron kielégítő termékskálát biztosít. MRV II-S Inverter R410 Az MRV II rendszer S (Small) változata egészen 8 beltéri egység összekötését teszi lehetővé, hűtés és fűtés üzemmód lehetőségével. A kültéri egységek három teljesítményben (8kW, 15kW, 18kW) kaphatók, melyeket magas hatékonyság és megbízhatóság jellemez. A kültéri egységek különösen kompakt kialakításúak és a nagy kiterjedésű csőrendszer használatának lehetősége biztosítják a telepítés nagy rugalmasságát. MRV II-C Inverter R410 Egészen 64 rendelkezésre álló belső egység csatlakoztatását teszi lehetővé, melyek különböző kültéri egységű modellekkel állnak rendelkezésre és amelyek összeillesztve, 22,6kW alapteljesítményről indulva, 3kW intervallumokkal, 135kW teljesítményt is elérnek. Az MRV II rendszernek számtalan előnye létezik Az MRV II tecnhológia elektronikus expanziós szelepekkel van felszerelve (EEV), melyek biztostják a hűtőközeg áramlását a beltéri egység pillanatnyi hőigényének megfelelően. A MRV II kültéri egységek Scroll DC Inverter kompresszorokat használnak, melyek lehetővé teszik a berendezés modulációs értéktarományának kiterjesztését, ingadozás nélkül állandó értéken tartva a hőmérsékletet. A MRV II rendszer további előnye az, hogy a különböző klimatizálandó helyiségekben különböző értékekre lehet beállítani a kívánt hőmérsékletet: a beltéri egységek működése kezelhető külön-külön, csoportosan vagy akár együttesen is, a környezetek klímaigényéhez igazodva. Az MRV II berendezések gel működnek. A hőmérséklet intelligens vezérlése a nyomás- és hőmérsékletérzékelőktől kapott adatok feldolgozásával történik, melyek lehetővé teszik a kompresszorszabályozó teljesítményének automatikus beállítását, mely energiatakarékosságot eredményez. A differenciált kondicionálás lehetősége továbbá nem csak az energia felhasználást csökkenti, hanem az egyéni igényeknek megfelelő kényelmet nyújt és személyre szabottá teszi azt. A berendezések e típusánál alkalmazott technológia lehetővé teszi, hogy amennyiben több kültéri egység van egymáshoz csatlakoztatva, kiegyensúlyozza a terheléseket a hatékonyság és az élettartamuk megőrzésének érdekében. 70

3 MRV II-C / MRV II-S - Referenciák MRV II Weöres Sándor Színház Family Center Hyundai Irodaház Cordia City Garden Apollo Pláza Debreceni Egyetem Eszterházy Károly Főiskola Miskolci Egyetem K&H Bankfiók Paksi Atomerőmű OORI Rendelőintézet - Rétság Budapest Bank 71

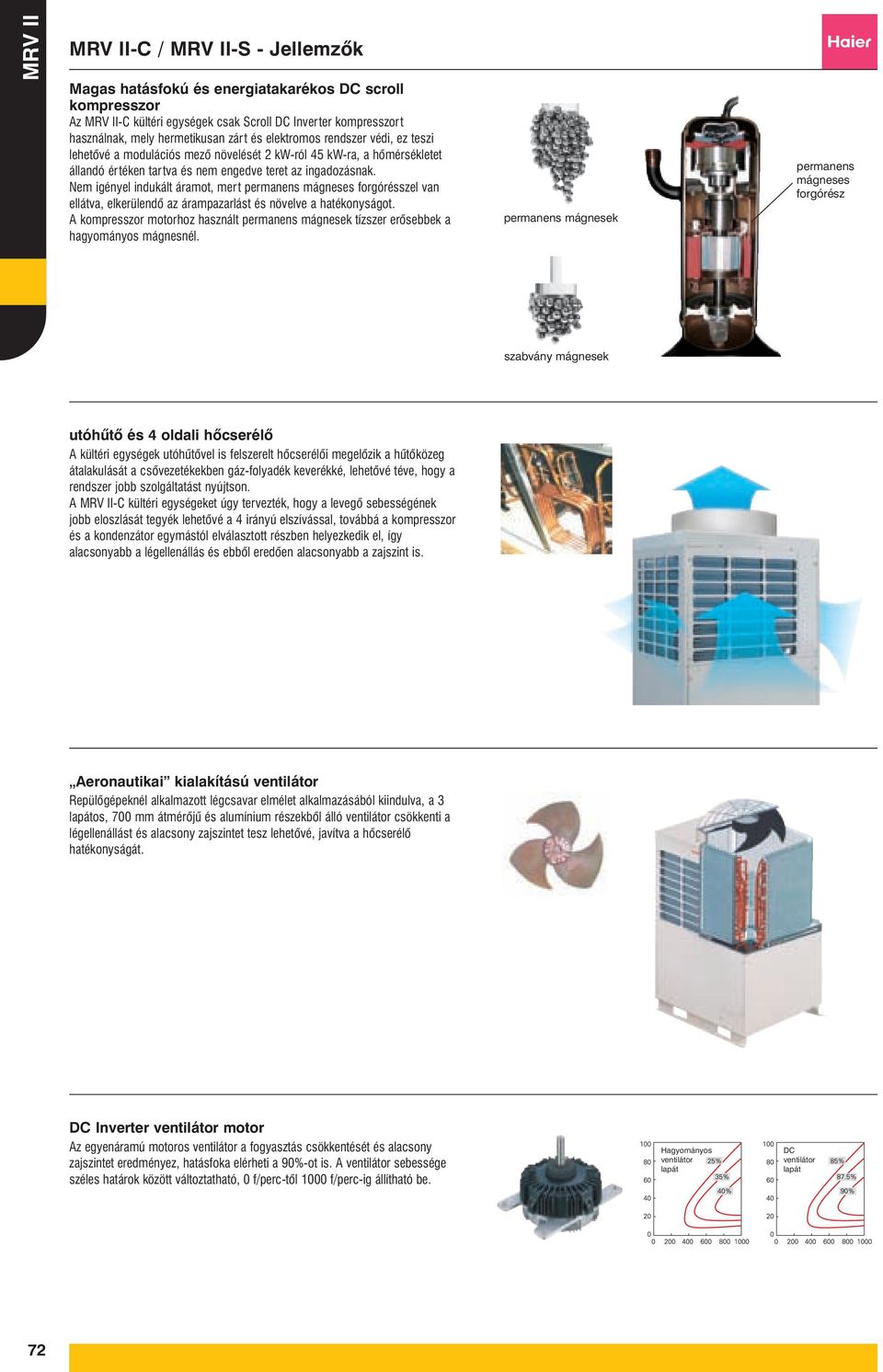

4 MRV II MRV II-C / MRV II-S - Jellemzők Magas hatásfokú és energiatakarékos DC scroll kompresszor Az MRV II-C kültéri egységek csak Scroll DC Inverter kompresszort használnak, mely hermetikusan zárt és elektromos rendszer védi, ez teszi lehetővé a modulációs mező növelését 2 kw-ról 45 kw-ra, a hőmérsékletet állandó értéken tartva és nem engedve teret az ingadozásnak. Nem igényel indukált áramot, mert permanens mágneses forgórésszel van ellátva, elkerülendő az árampazarlást és növelve a hatékonyságot. A kompresszor motorhoz használt permanens mágnesek tízszer erősebbek a hagyományos mágnesnél. permanens mágnesek permanens mágneses forgórész szabvány mágnesek utóhűtő és 4 oldali hőcserélő A kültéri egységek utóhűtővel is felszerelt hőcserélői megelőzik a hűtőközeg átalakulását a csővezetékekben gáz-folyadék keverékké, lehetővé téve, hogy a rendszer jobb szolgáltatást nyújtson. A MRV II-C kültéri egységeket úgy tervezték, hogy a levegő sebességének jobb eloszlását tegyék lehetővé a 4 irányú elszívással, továbbá a kompresszor és a kondenzátor egymástól elválasztott részben helyezkedik el, így alacsonyabb a légellenállás és ebből eredően alacsonyabb a zajszint is. Aeronautikai kialakítású ventilátor Repülőgépeknél alkalmazott légcsavar elmélet alkalmazásából kiindulva, a 3 lapátos, 700 mm átmérőjű és alumínium részekből álló ventilátor csökkenti a légellenállást és alacsony zajszintet tesz lehetővé, javítva a hőcserélő hatékonyságát. DC Inverter ventilátor motor Az egyenáramú motoros ventilátor a fogyasztás csökkentését és alacsony zajszintet eredményez, hatásfoka elérheti a 90%-ot is. A ventilátor sebessége széles határok között változtatható, 0 f/perc-től 1000 f/perc-ig állítható be. Hagyományos ventilátor lapát DC ventilátor lapát 72

5 MRV II-C / MRV II-S - Jellemzők PID vezérlés a kellemes környezetért Az elektronikus expanziós szelep (PID) vezérlő rendszere csökkenti a kívánt hőmérséklet eléréséhez szükséges időt, állandó értéken tartva 0.5 C-os ingadozási értékkel. Továbbá az egyéb kiegészítő rendszerek (mint az olajmennyiség kiegyenlítése, az olajvisszaforgás, utóhűtés vezérlése, hűtőközeg visszanyerése) biztosítják a kompresszor és a berendezés szabályos működését, elkerülendő a frekvencia csökkentésből eredő hatékonyságcsökkenést. hőm. igényelt hőmérséklet kellemes hideg meleg hőmérséklet különbség hűtési üzemmód időkapcsoló Hagyományos rendszer MRV inverter MRV II HRV technológia hővisszanyerő szellőztetés A HRV, Heat Reclaim Ventilation technológia használatával a hővisszanyerő szelőztetést végez a klimatizált helyiség és a külső környezet között, a helyiségek levegője ezalatt kellemes, megfelelő páratartalmú és tiszta marad. levegő kivezetés a külső környezet felé Hűtési üzemmód kifúvó ventilátor hőcserélő belső levegő beszívása külső levegő beszívása befúvó ventilátor levegő bejuttatása a helyiségbe Fűtési üzemmód kifúvó ventilátor hőcserélő levegő kivezetés a külső környezet felé belső levegő beszívása külső levegő beszívása befúvó ventilátor levegő bejuttatása a helyiségbe By-pass üzemmód kifúvó ventilátor hőcserélő levegő kivezetés a külső környezet felé belső levegő beszívása külső levegő beszívása befúvó ventilátor levegő bejuttatása a helyiségbe Éjszakai üzemmód Választható üzemmód, amely az éjszakai csendhez alkalmazkodó zajszintet biztosít az ebből következő fogyasztás csökkenéssel együtt. Automatikus üzemmód: a kültéri egység elektronikus kártyáján rögzíteni lehet a külső hőmérsékleti csúcsot. A csendes üzemmód a napi hőmérsékleti maximum elérését követően 8 órával később indul és 9 óra hosszan üzemel, majd ezt követően ismét normál üzemmódra áll vissza. Kézi üzemmód: a beltéri egységek vezérlésén be lehet állítani az éjszakai üzemmód indítási és leállítási időpontját. Teljesítmény % Terhelés% Zajszint db Max. külső hőmérséklet 8 óra csendes üzemmód kezdete 9 óra SLEEP zajszint -8dB csendes üzemmód vége Könnyű szállítás és telepítés A kültéri egységek csökkentett és moduláris felépítése megkönnyíti a szállítást és a telepítést, az ebből eredő kötlsécsökkentéssel: 0,74 m 2 (AV8 - AV10) 1.04 m 2 (A V1 2 - AV14 - AV16) 73

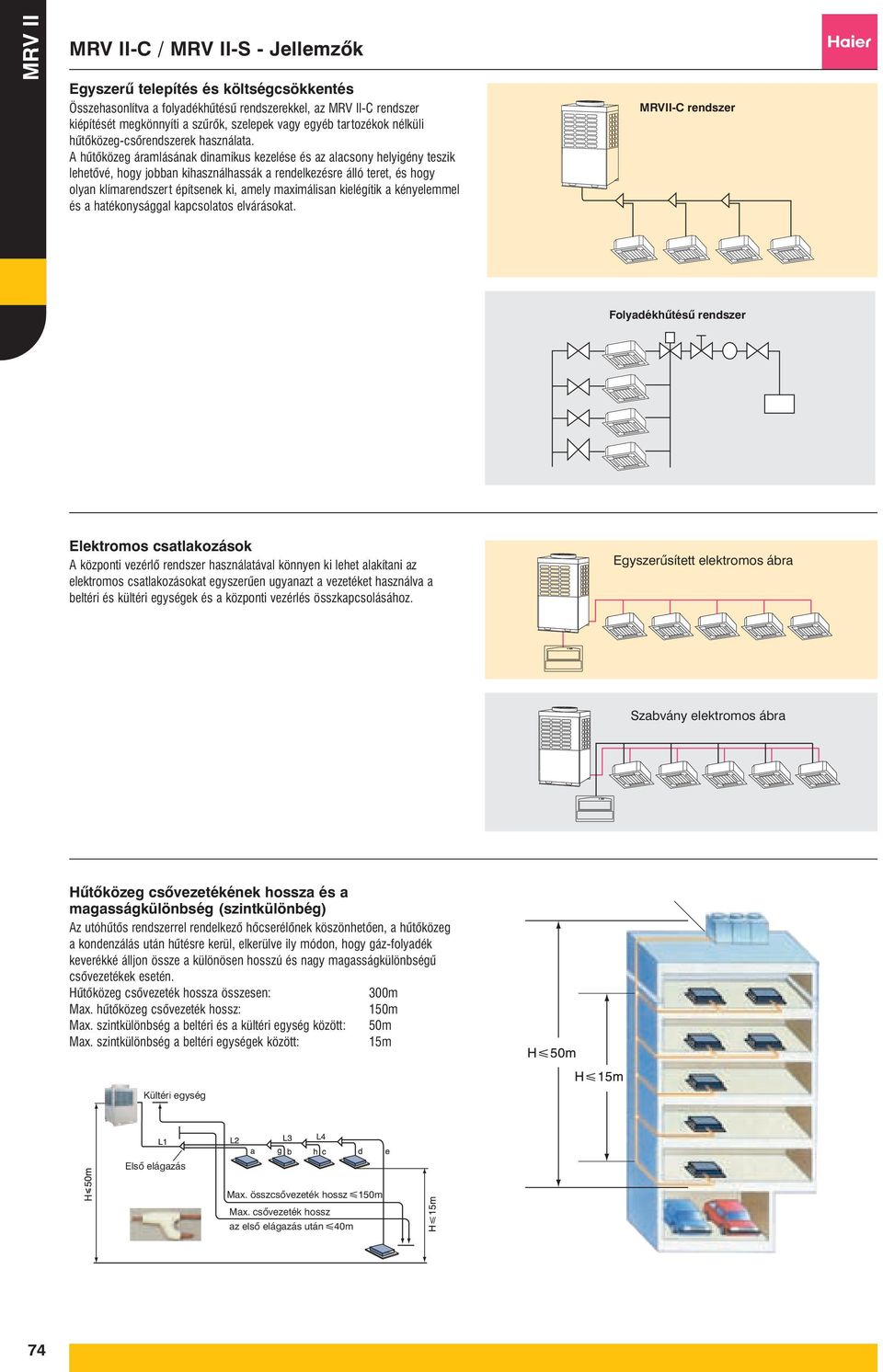

6 MRV II MRV II-C / MRV II-S - Jellemzők Egyszerű telepítés és költségcsökkentés Összehasonlítva a folyadékhűtésű rendszerekkel, az MRV II-C rendszer kiépítését megkönnyíti a szűrők, szelepek vagy egyéb tartozékok nélküli hűtőközeg-csőrendszerek használata. A hűtőközeg áramlásának dinamikus kezelése és az alacsony helyigény teszik lehetővé, hogy jobban kihasználhassák a rendelkezésre álló teret, és hogy olyan klímarendszert építsenek ki, amely maximálisan kielégítik a kényelemmel és a hatékonysággal kapcsolatos elvárásokat. MRVII-C rendszer Folyadékhűtésű rendszer Elektromos csatlakozások A központi vezérlő rendszer használatával könnyen ki lehet alakítani az elektromos csatlakozásokat egyszerűen ugyanazt a vezetéket használva a beltéri és kültéri egységek és a központi vezérlés összkapcsolásához. Egyszerűsített elektromos ábra Szabvány elektromos ábra Hűtőközeg csővezetékének hossza és a magasságkülönbség (szintkülönbég) Az utóhűtős rendszerrel rendelkező hőcserélőnek köszönhetően, a hűtőközeg a kondenzálás után hűtésre kerül, elkerülve ily módon, hogy gáz-folyadék keverékké álljon össze a különösen hosszú és nagy magasságkülönbségű csővezetékek esetén. Hűtőközeg csővezeték hossza összesen: 300m Max. hűtőközeg csővezeték hossz: 150m Max. szintkülönbség a beltéri és a kültéri egység között: 50m Max. szintkülönbség a beltéri egységek között: 15m Kültéri egység Első elágazás Max. összcsővezeték hossz 150m Max. csővezeték hossz az első elágazás után 40m 74

7 MRV II-C / MRV II-S - Jellemzők Üzemi tartomány A MRV II-C rendszer a következő külső hőmérsékletek mellett működik: +5 C-tól +43 C-ig hűtés üzemmódban, -15 C-tól +21 C-ig fűtési üzemmódban. 43 C MRV II 21 C Hűtés 5 C Fűtés -15 C H-CACS menedzsment rendszer A H-CACS előnyei: Alacsony költség: A korszerű berendezések csökkentik az üzemeltetés költségeit. A hatékony menedzsment funkciók: Az intelligens vezérlő funkciói: rendszerfelügyelet, rendszeres ellenőrzések, egyidejű tűz riaszás figyelés, hibaelemzés, hűtési és fűtési paraméterek felügyelete, stb. Egyszerű üzemeltetés: A személyre szabott grafikus felületen egyszerű egérkattintással végezhetők a beavatkozások. Univerzális protokoll: A rendszer Lonworks protokollon keresztül kommunikál, így egyszerűen illeszthető bármely épületfelügyeleti rendszerhez. LonWorks LAN i.lon 100 server HUB IGU01 YR-E12 IGU04 számláló Tűzvédelmi riasztás Web hozzáférés Internet - Intranet - LAN ICR01 IGU05 YCZ-A003 Fogyasztás mérés Haier Fogyasztás Felosztó Rendszer beltérinként felosztja az összes felvett teljesítményt, amelyet az ammeter pulzusai és az egyes beltériken átáramlott hűtőközeg mennyisége alapján számol ki. Ez utóbbi a beltéri egységek üzemideje és az elektronikus expanziós szelep pozíciója alapján számolódik. A hagyományos rendszerekhez viszonyítva a Haier Fogyasztás Felosztó Rendszere sokkal pontosabban osztja le beltéri egységekre a rendszer teljesítményfelvételét. LonWorks LAN i.lon 100 server HUB IGU01 Web hozzáférés Ammeter 75

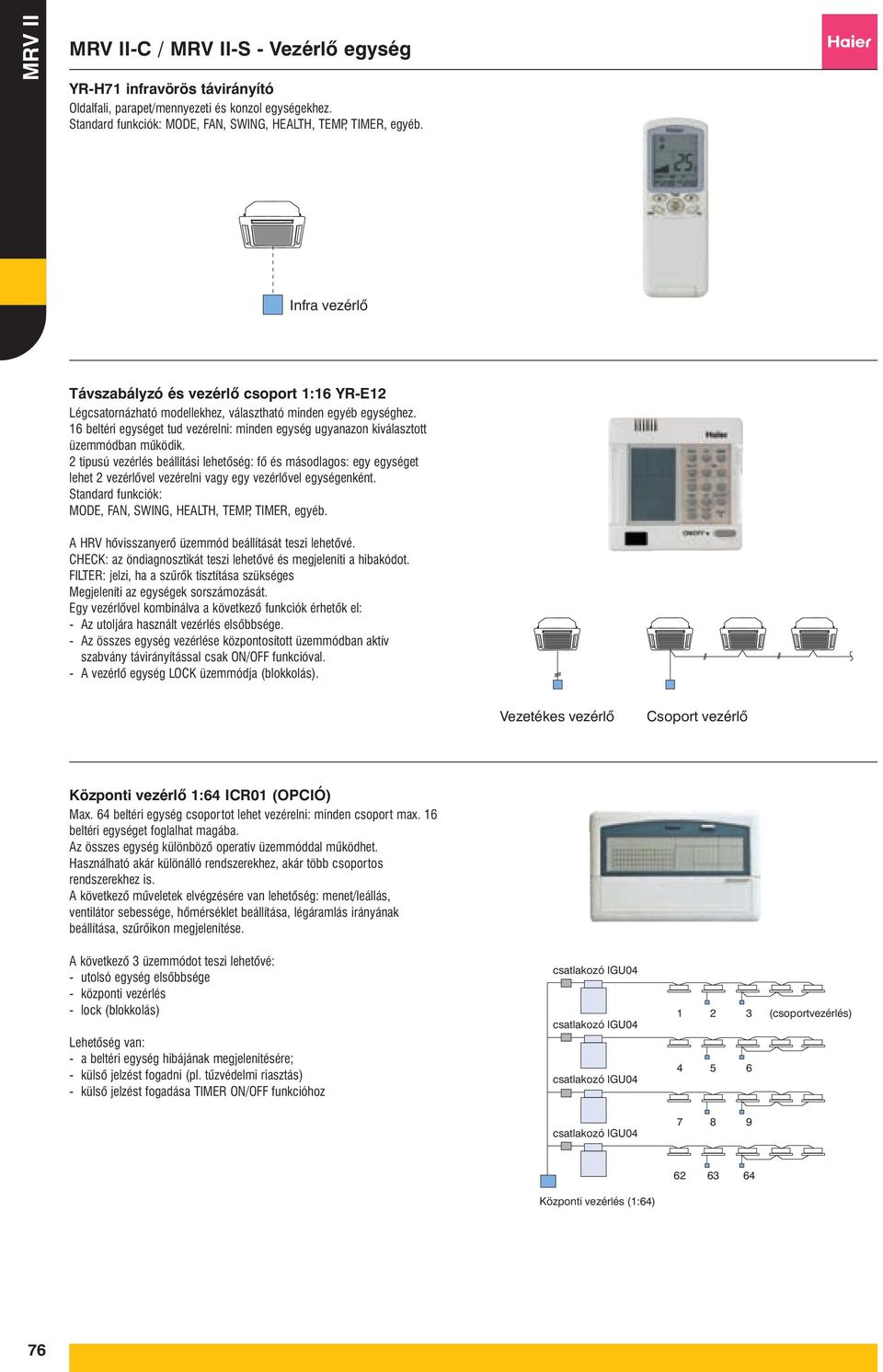

8 MRV II MRV II-C / MRV II-S - Vezérlő egység YR-H71 infravörös távirányító Oldalfali, parapet/mennyezeti és konzol egységekhez. Standard funkciók: MODE, FAN, SWING, HEALTH, TEMP, TIMER, egyéb. Infra vezérlő Távszabályzó és vezérlő csoport 1:16 YR-E12 Légcsatornázható modellekhez, választható minden egyéb egységhez. 16 beltéri egységet tud vezérelni: minden egység ugyanazon kiválasztott üzemmódban működik. 2 típusú vezérlés beállítási lehetőség: fő és másodlagos: egy egységet lehet 2 vezérlővel vezérelni vagy egy vezérlővel egységenként. Standard funkciók: MODE, FAN, SWING, HEALTH, TEMP, TIMER, egyéb. A HRV hővisszanyerő üzemmód beállítását teszi lehetővé. CHECK: az öndiagnosztikát teszi lehetővé és megjeleníti a hibakódot. FILTER: jelzi, ha a szűrők tisztítása szükséges Megjeleníti az egységek sorszámozását. Egy vezérlővel kombinálva a következő funkciók érhetők el: - Az utoljára használt vezérlés elsőbbsége. - Az összes egység vezérlése központosított üzemmódban aktív szabvány távirányítással csak ON/OFF funkcióval. - A vezérlő egység LOCK üzemmódja (blokkolás). Vezetékes vezérlő Csoport vezérlő Központi vezérlő 1:64 ICR01 (OPCIÓ) Max. 64 beltéri egység csoportot lehet vezérelni: minden csoport max. 16 beltéri egységet foglalhat magába. Az összes egység különböző operatív üzemmóddal működhet. Használható akár különálló rendszerekhez, akár több csoportos rendszerekhez is. A következő műveletek elvégzésére van lehetőség: menet/leállás, ventilátor sebessége, hőmérséklet beállítása, légáramlás irányának beállítása, szűrőikon megjelenítése. A következő 3 üzemmódot teszi lehetővé: - utolsó egység elsőbbsége - központi vezérlés - lock (blokkolás) Lehetőség van: - a beltéri egység hibájának megjelenítésére; - külső jelzést fogadni (pl. tűzvédelmi riasztás) - külső jelzést fogadása TIMER ON/OFF funkcióhoz csatlakozó IGU04 csatlakozó IGU04 csatlakozó IGU (csoportvezérlés) csatlakozó IGU Központi vezérlés (1:64) 76

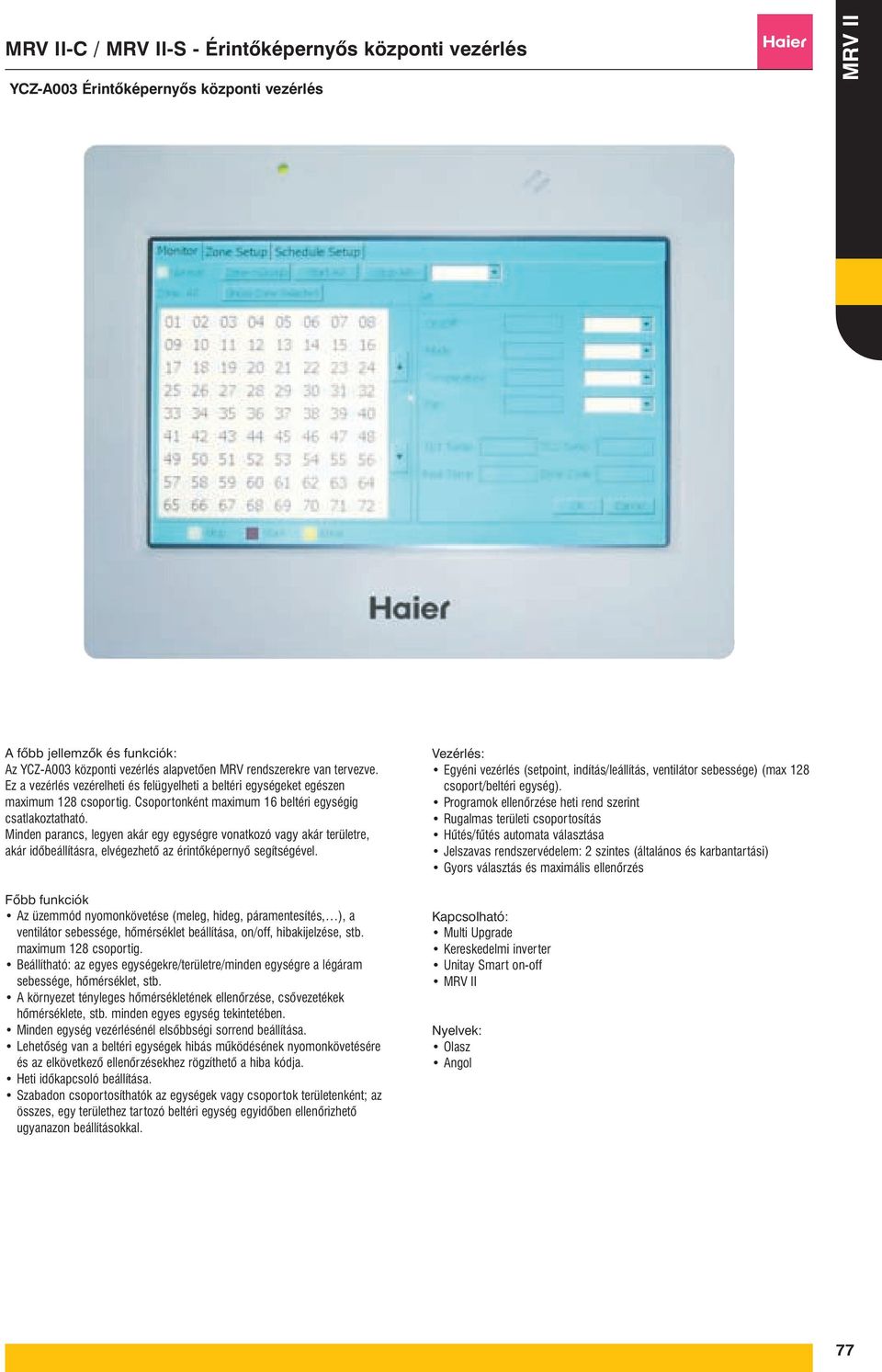

9 MRV II-C / MRV II-S - Érintőképernyős központi vezérlés YCZ-A003 Érintőképernyős központi vezérlés MRV II A főbb jellemzők és funkciók: Az YCZ-A003 központi vezérlés alapvetően MRV rendszerekre van tervezve. Ez a vezérlés vezérelheti és felügyelheti a beltéri egységeket egészen maximum 128 csoportig. Csoportonként maximum 16 beltéri egységig csatlakoztatható. Minden parancs, legyen akár egy egységre vonatkozó vagy akár területre, akár időbeállításra, elvégezhető az érintőképernyő segítségével. Főbb funkciók Az üzemmód nyomonkövetése (meleg, hideg, páramentesítés, ), a ventilátor sebessége, hőmérséklet beállítása, on/off, hibakijelzése, stb. maximum 128 csoportig. Beállítható: az egyes egységekre/területre/minden egységre a légáram sebessége, hőmérséklet, stb. A környezet tényleges hőmérsékletének ellenőrzése, csővezetékek hőmérséklete, stb. minden egyes egység tekintetében. Minden egység vezérlésénél elsőbbségi sorrend beállítása. Lehetőség van a beltéri egységek hibás működésének nyomonkövetésére és az elkövetkező ellenőrzésekhez rögzíthető a hiba kódja. Heti időkapcsoló beállítása. Szabadon csoportosíthatók az egységek vagy csoportok területenként; az összes, egy területhez tartozó beltéri egység egyidőben ellenőrizhető ugyanazon beállításokkal. Vezérlés: Egyéni vezérlés (setpoint, indítás/leállítás, ventilátor sebessége) (max 128 csoport/beltéri egység). Programok ellenőrzése heti rend szerint Rugalmas területi csoportosítás Hűtés/fűtés automata választása Jelszavas rendszervédelem: 2 szintes (általános és karbantartási) Gyors választás és maximális ellenőrzés Kapcsolható: Multi Upgrade Kereskedelmi inverter Unitay Smart on-off MRV II Nyelvek: Olasz Angol 77

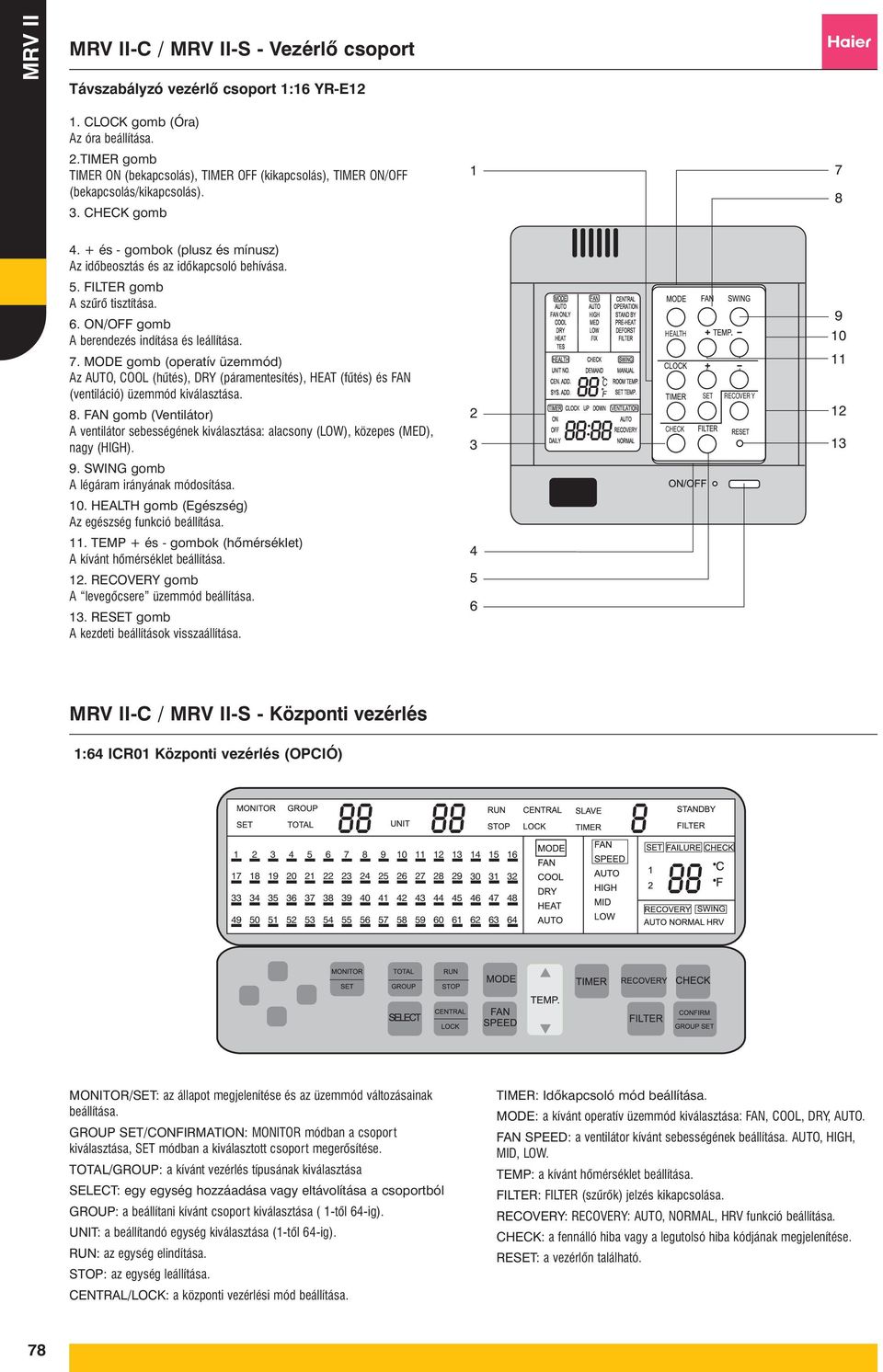

10 MRV II MRV II-C / MRV II-S - Vezérlő csoport Távszabályzó vezérlő csoport 1:16 YR-E12 1. CLOCK gomb (Óra) Az óra beállítása. 2.TIMER gomb TIMER ON (bekapcsolás), TIMER OFF (kikapcsolás), TIMER ON/OFF (bekapcsolás/kikapcsolás). 3. CHECK gomb és - gombok (plusz és mínusz) Az időbeosztás és az időkapcsoló behívása. 5. FILTER gomb A szűrő tisztítása. 6. ON/OFF gomb A berendezés indítása és leállítása. 7. MODE gomb (operatív üzemmód) Az AUTO, COOL (hűtés), DRY (páramentesítés), HEAT (fűtés) és FAN (ventiláció) üzemmód kiválasztása. 8. FAN gomb (Ventilátor) A ventilátor sebességének kiválasztása: alacsony (LOW), közepes (MED), nagy (HIGH). 9. SWING gomb A légáram irányának módosítása. 10. HEALTH gomb (Egészség) Az egészség funkció beállítása. 11. TEMP + és - gombok (hőmérséklet) A kívánt hőmérséklet beállítása. 12. RECOVERY gomb A levegőcsere üzemmód beállítása. 13. RESET gomb A kezdeti beállítások visszaállítása C F HEALTH CHECK SET RECOVER Y MRV II-C / MRV II-S - Központi vezérlés 1:64 ICR01 Központi vezérlés (OPCIÓ) MONITOR/SET: az állapot megjelenítése és az üzemmód változásainak beállítása. GROUP SET/CONFIRMATION: MONITOR módban a csoport kiválasztása, SET módban a kiválasztott csoport megerősítése. TOTAL/GROUP: a kívánt vezérlés típusának kiválasztása SELECT: egy egység hozzáadása vagy eltávolítása a csoportból GROUP: a beállítani kívánt csoport kiválasztása ( 1-től 64-ig). UNIT: a beállítandó egység kiválasztása (1-től 64-ig). RUN: az egység elindítása. STOP: az egység leállítása. CENTRAL/LOCK: a központi vezérlési mód beállítása. TIMER: Időkapcsoló mód beállítása. MODE: a kívánt operatív üzemmód kiválasztása: FAN, COOL, DRY, AUTO. FAN SPEED: a ventilátor kívánt sebességének beállítása. AUTO, HIGH, MID, LOW. TEMP: a kívánt hőmérséklet beállítása. FILTER: FILTER (szűrők) jelzés kikapcsolása. RECOVERY: RECOVERY: AUTO, NORMAL, HRV funkció beállítása. CHECK: a fennálló hiba vagy a legutolsó hiba kódjának megjelenítése. RESET: a vezérlőn található. 78

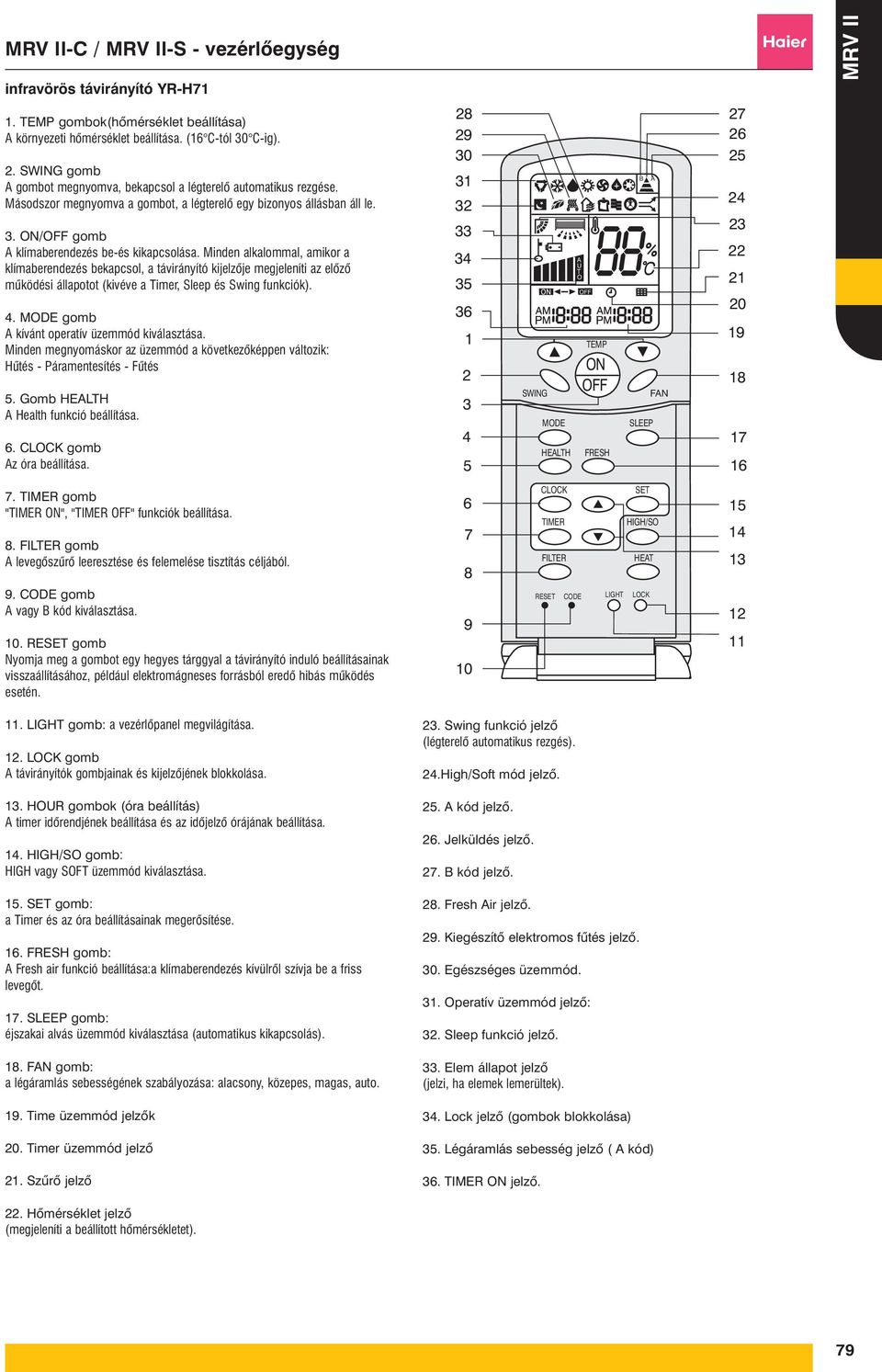

11 MRV II-C / MRV II-S - vezérlőegység infravörös távirányító YR-H71 1. TEMP gombok(hőmérséklet beállítása) A környezeti hőmérséklet beállítása. (16 C-tól 30 C-ig). 2. SWING gomb A gombot megnyomva, bekapcsol a légterelő automatikus rezgése. Másodszor megnyomva a gombot, a légterelő egy bizonyos állásban áll le. 3. ON/OFF gomb A klímaberendezés be-és kikapcsolása. Minden alkalommal, amikor a klímaberendezés bekapcsol, a távirányító kijelzője megjeleníti az előző működési állapotot (kivéve a Timer, Sleep és Swing funkciók). 4. MODE gomb A kívánt operatív üzemmód kiválasztása. Minden megnyomáskor az üzemmód a következőképpen változik: Hűtés - Páramentesítés - Fűtés 5. Gomb HEALTH A Health funkció beállítása. 6. CLOCK gomb Az óra beállítása SWING MODE HEALTH A U T O OFF TEMP ON OFF FRESH B A SLEEP FAN MRV II 7. TIMER gomb "TIMER ON", "TIMER OFF" funkciók beállítása. 8. FILTER gomb A levegőszűrő leeresztése és felemelése tisztítás céljából. 9. CODE gomb A vagy B kód kiválasztása. 10. RESET gomb Nyomja meg a gombot egy hegyes tárggyal a távirányító induló beállításainak visszaállításához, például elektromágneses forrásból eredő hibás működés esetén CLOCK TIMER FILTER RESET CODE SET HIGH/SO HEAT LIGHT LOCK LIGHT gomb: a vezérlőpanel megvilágítása. 12. LOCK gomb A távirányítók gombjainak és kijelzőjének blokkolása. 13. HOUR gombok (óra beállítás) A timer időrendjének beállítása és az időjelző órájának beállítása. 14. HIGH/SO gomb: HIGH vagy SOFT üzemmód kiválasztása. 15. SET gomb: a Timer és az óra beállításainak megerősítése. 16. FRESH gomb: A Fresh air funkció beállítása:a klímaberendezés kívülről szívja be a friss levegőt. 17. SLEEP gomb: éjszakai alvás üzemmód kiválasztása (automatikus kikapcsolás). 18. FAN gomb: a légáramlás sebességének szabályozása: alacsony, közepes, magas, auto. 19. Time üzemmód jelzők 20. Timer üzemmód jelző 21. Szűrő jelző 23. Swing funkció jelző (légterelő automatikus rezgés). 24.High/Soft mód jelző. 25. A kód jelző. 26. Jelküldés jelző. 27. B kód jelző. 28. Fresh Air jelző. 29. Kiegészítő elektromos fűtés jelző. 30. Egészséges üzemmód. 31. Operatív üzemmód jelző: 32. Sleep funkció jelző. 33. Elem állapot jelző (jelzi, ha elemek lemerültek). 34. Lock jelző (gombok blokkolása) 35. Légáramlás sebesség jelző ( A kód) 36. TIMER ON jelző. 22. Hőmérséklet jelző (megjeleníti a beállított hőmérsékletet). 79

12 MRV II Tervezői szoftver A tervezők által használt eszköz az MRV II rendszerek terveinek gyors és pontos kialakításához. Segít megtalálni a kültéri és beltéri egységek közötti legmegfelelőbb kombinációkat, meghatározni a csöhálózat és az elektromos csatlakozások sémáját, a központi vezérlő rendszert, stb., végül automatikusan elvégzi a termikus adatok kiszámítását és a berendezés technikai adatait megadja. A többnyelvű szoftvert tömörített verzióban kapják, a telepítés automatikusan történik a Haier Project Express.exe fájl kicsomagolása után. Miután mehatározzuk a projekt hivatkozási adatait (projekt neve, az ügyfél neve és címe) át lehet lépni a beltéri egységekre a Beltéri egységek gombbal. Válassza ki a kívánt beltéri egységet és nyomja meg az OK gombot, a következő szakaszra lépéshez nyomja meg a Complete /Kész gombot. A kültéri egység beviteléhez, nyomja meg a Kültéri egységek gombot a menüsorból. A kültéri egység beviteléhez, nyomja meg az Hozzáad gombot. A rendszer felkínál a beltéri egységeken és a bevitt adatokon alapuló kombinációt, abban az esetben, ha a kombináció nem egyezik meg a kompabilitási követelményekkel, a rendszer az állapot sorban piros felirattal jelzi ezt. Húzza a beltéri egységeket a kültérihez és nyomja meg az OK gombot, ha a kombináció megfelel a paramétereknek, a piros felirat eltűnik. A csővezetékek ábrájához, nyomja meg a Csőhálózat gombot a menüben. Az elektromos csatlakozási ábrához, nyomja meg Kábelezés gombot. A központi vezérlő rendszer beviteléhez nyomja meg a Központi vezérlők gombot a menüsorból. Először válassza az ICR01 központi vezérlést, és utána a csatlakoztatni kívánt kültéri egységet. Az elkészített projektre vonatkozó összes adathoz való hozzáféréshez, nyomja meg a Riport gombot a menüsorból, a rendszer egy word és pdf formátumú fájlt készít az összes összegyűjtött adattal. 80

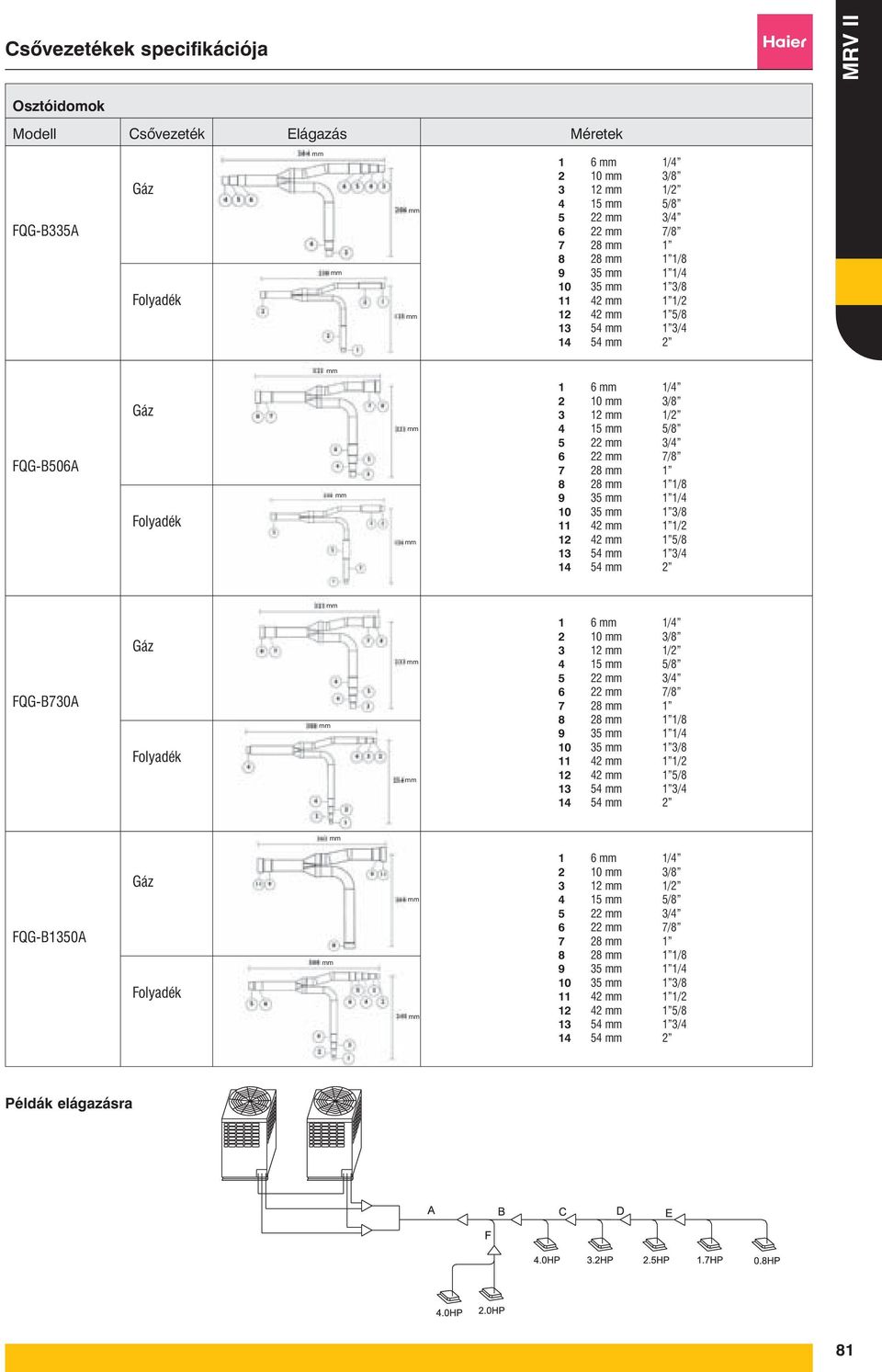

13 Csővezetékek specifikációja MRV II Osztóidomok Modell Csővezeték Elágazás Méretek FQG-B335A Gáz Folyadék mm mm mm mm 1 6 mm 1/ mm 3/ mm 1/ mm 5/ mm 3/ mm 7/ mm mm 1 1/ mm 1 1/ mm 1 3/ mm 1 1/ mm 1 5/ mm 1 3/ mm 2 mm FQG-B506A Gáz Folyadék mm mm mm 1 6 mm 1/ mm 3/ mm 1/ mm 5/ mm 3/ mm 7/ mm mm 1 1/ mm 1 1/ mm 1 3/ mm 1 1/ mm 1 5/ mm 1 3/ mm 2 mm FQG-B730A Gáz Folyadék mm mm mm 1 6 mm 1/ mm 3/ mm 1/ mm 5/ mm 3/ mm 7/ mm mm 1 1/ mm 1 1/ mm 1 3/ mm 1 1/ mm 1 5/ mm 1 3/ mm 2 mm FQG-B1350A Gáz Folyadék mm mm mm 1 6 mm 1/ mm 3/ mm 1/ mm 5/ mm 3/ mm 7/ mm mm 1 1/ mm 1 1/ mm 1 3/ mm 1 1/ mm 1 5/ mm 1 3/ mm 2 Példák elágazásra 81

14 MRV II Csővezetékek specifikációja Osztóidomok Modell Csővezeték Elágazás Méretek 380 mm Gáz mm 3 4 FQG-H3704 FQG-H3708 Folyadék Gáz mm 615 mm mm 180 mm 1 6 mm 1/ mm 3/ mm 1/ mm 5/ mm 3/ mm 7/ mm mm 1 1/ mm 1 1/ mm 1 3/ mm 1 1/ mm 1 5/ mm 1 3/ mm mm Folyadék mm 1 Csatlakozó idomok (kültérihez) Modell Csővezeték Kötőelem Szigetelő anyag Csatlakozó Gáz HZG-20/A Folyadék darab Gáz ID darab darab HZG-30/A Gáz Folyadék Osztóidomok használata: Beltéri egységek teljesítménye kw Osztóidom típusa kisebb 10.1-nél FQG-B335A 10.1 ~ 18 FQG-B506A 18 ~ 37 FQG-B730A Nagyobb 37-nél FQG-B1350A 82

15 MRV II-S - Kültéri egységek AU282FHERA AU48NFIERA AU60NFIERA MRV II-S Modell Hűtőteljesítmény kw Fűtőteljesítmény kw Teljesítményfelvétel hűtéskor kw Teljesítményfelvétel fűtéskor kw Tápfeszültség V-Ph-Hz EER COP Egység méretei mm Nettó súly kg Légszállítás m 3 /h Zajszint db(a) Folyadékcső Ø mm Szívócső Ø mm Csőrendszer max. hossza m Max.szintkülönbség kültéri-beltéri egység m Kompresszor típusa Beltéri egységek max. száma db AU282FHERA 8 9,5 2,2 2, ,64 4,42 960x380x Rotációs 5 AU48NFIERA ,25 4, ,3 (A) 4,25 (A) 960x380x Scroll 8 AU60NFIERA ,5 5, ,3 (A) 3,8 (A) 960x380x Scroll Elektromos csatlakozés bemenete 1250 Elektromos csatlakozás bemenete Csavarfurat (4xM10) 18 Csavarfurat (4xM10) 83

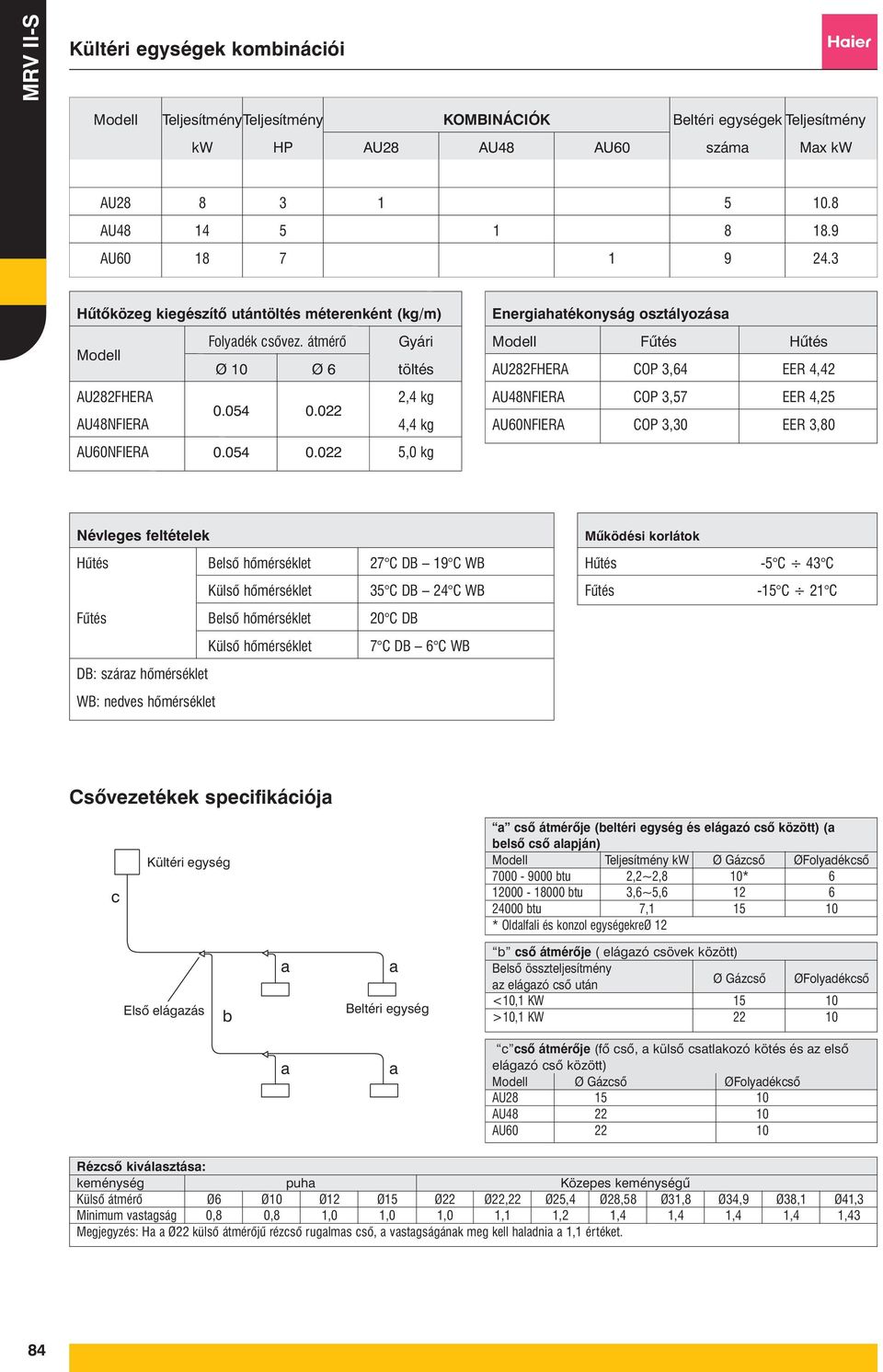

16 MRV II-S Kültéri egységek kombinációi Modell TeljesítményTeljesítmény KOMBINÁCIÓK Beltéri egységek Teljesítmény kw HP AU28 AU48 AU60 száma Max kw AU AU AU Hűtőközeg kiegészítő utántöltés méterenként (kg/m) Folyadék csővez. átmérő Gyári Modell Ø 10 Ø 6 töltés AU282FHERA 2,4 kg AU48NFIERA 4,4 kg AU60NFIERA ,0 kg Energiahatékonyság osztályozása Modell Fűtés Hűtés AU282FHERA COP 3,64 EER 4,42 AU48NFIERA COP 3,57 EER 4,25 AU60NFIERA COP 3,30 EER 3,80 Névleges feltételek Hűtés Belső hőmérséklet 27 C DB 19 C WB Külső hőmérséklet 35 C DB 24 C WB Fűtés Belső hőmérséklet 20 C DB Külső hőmérséklet 7 C DB 6 C WB DB: száraz hőmérséklet WB: nedves hőmérséklet Működési korlátok Hűtés -5 C 43 C Fűtés -15 C 21 C Csővezetékek specifikációja c Kültéri egység a cső átmérője (beltéri egység és elágazó cső között) (a belső cső alapján) Modell Teljesítmény kw Ø Gázcső ØFolyadékcső btu 2,2~2,8 10* btu 3,6~5, btu 7, * Oldalfali és konzol egységekreø 12 Első elágazás b a a Beltéri egység b cső átmérője ( elágazó csövek között) Belső összteljesítmény az elágazó cső után Ø Gázcső ØFolyadékcső <10,1 KW >10,1 KW a a c cső átmérője (fő cső, a külső csatlakozó kötés és az első elágazó cső között) Modell Ø Gázcső ØFolyadékcső AU AU AU Rézcső kiválasztása: keménység puha Közepes keménységű Külső átmérő Ø6 Ø10 Ø12 Ø15 Ø22 Ø22,22 Ø25,4 Ø28,58 Ø31,8 Ø34,9 Ø38,1 Ø41,3 Minimum vastagság 0,8 0,8 1,0 1,0 1,0 1,1 1,2 1,4 1,4 1,4 1,4 1,43 Megjegyzés: Ha a Ø22 külső átmérőjű rézcső rugalmas cső, a vastagságának meg kell haladnia a 1,1 értéket. 84

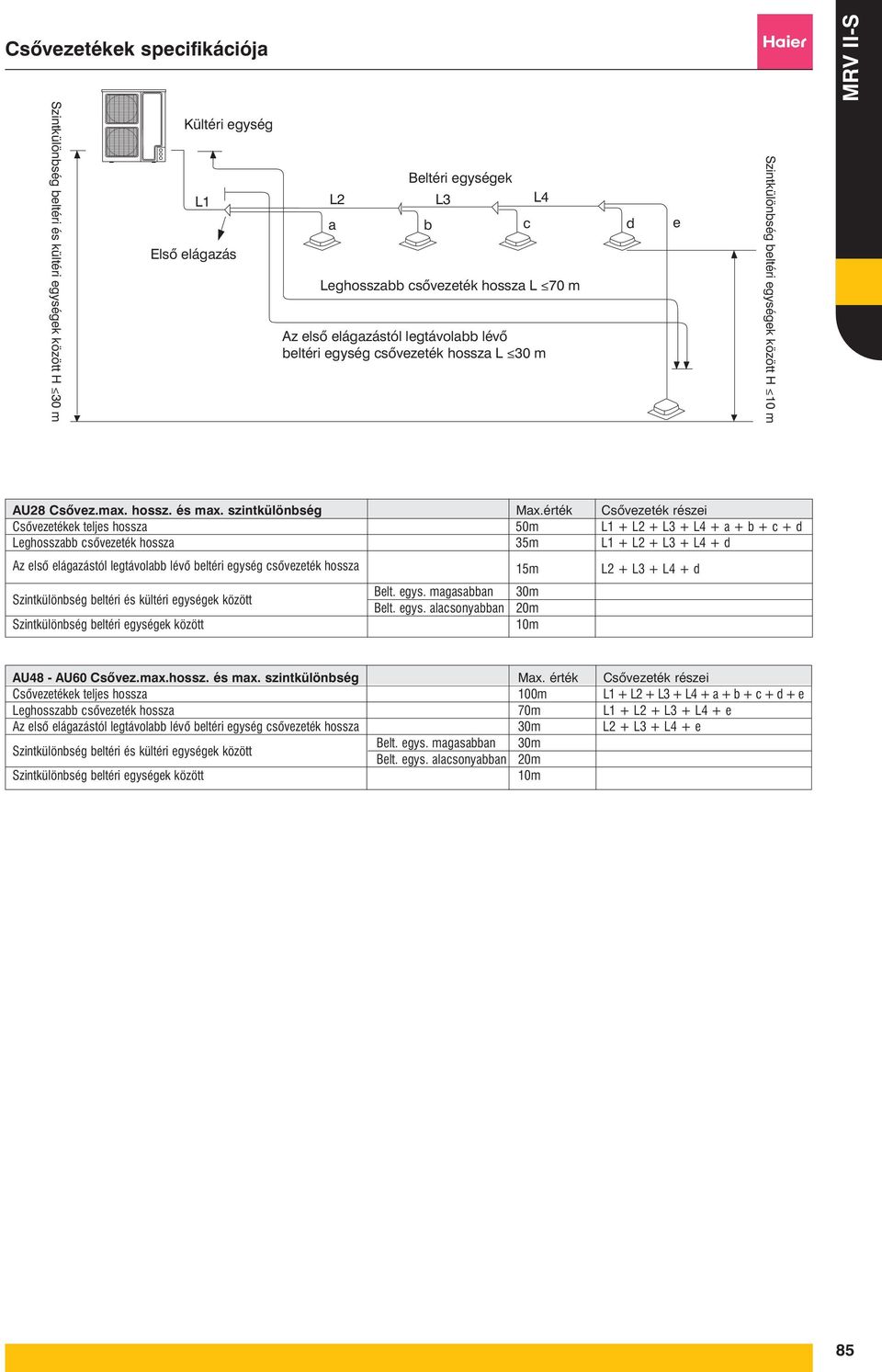

17 Csővezetékek specifikációja Szintkülönbség beltéri és kültéri egységek között H 30 m Kültéri egység Beltéri egységek L1 L2 L3 L4 Első elágazás a b c d e Leghosszabb csővezeték hossza L 70 m Az első elágazástól legtávolabb lévő beltéri egység csővezeték hossza L 30 m Szintkülönbség beltéri egységek között H 10 m MRV II-S AU28 Csővez.max. hossz. és max. szintkülönbség Max.érték Csővezeték részei Csővezetékek teljes hossza 50m L1 + L2 + L3 + L4 + a + b + c + d Leghosszabb csővezeték hossza 35m L1 + L2 + L3 + L4 + d Az első elágazástól legtávolabb lévő beltéri egység csővezeték hossza 15m L2 + L3 + L4 + d Szintkülönbség beltéri és kültéri egységek között Szintkülönbség beltéri egységek között Belt. egys. magasabban Belt. egys. alacsonyabban 30m 20m 10m AU48 - AU60 Csővez.max.hossz. és max. szintkülönbség Max. érték Csővezeték részei Csővezetékek teljes hossza 100m L1 + L2 + L3 + L4 + a + b + c + d + e Leghosszabb csővezeték hossza 70m L1 + L2 + L3 + L4 + e Az első elágazástól legtávolabb lévő beltéri egység csővezeték hossza 30m L2 + L3 + L4 + e Szintkülönbség beltéri és kültéri egységek között Belt. egys. magasabban 30m Belt. egys. alacsonyabban 20m Szintkülönbség beltéri egységek között 10m 85

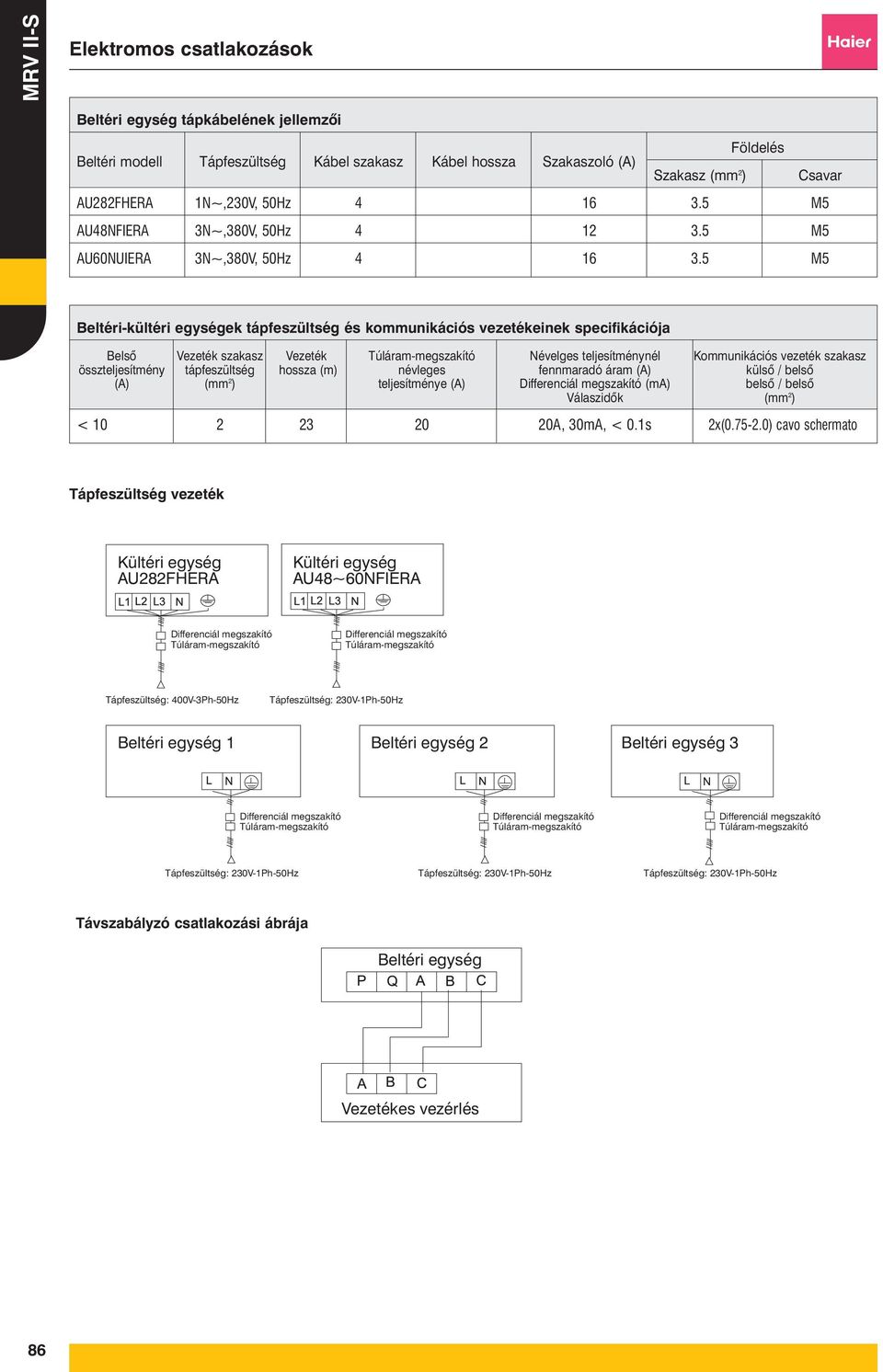

18 MRV II-S Elektromos csatlakozások Beltéri egység tápkábelének jellemzői Beltéri modell Tápfeszültség Kábel szakasz Kábel hossza Szakaszoló (A) Földelés Szakasz (mm 2 ) Csavar AU282FHERA 1N~,230V, 50Hz M5 AU48NFIERA 3N~,380V, 50Hz M5 AU60NUIERA 3N~,380V, 50Hz M5 Beltéri-kültéri egységek tápfeszültség és kommunikációs vezetékeinek specifikációja Belső Vezeték szakasz Vezeték Túláram-megszakító Névelges teljesítménynél Kommunikációs vezeték szakasz összteljesítmény tápfeszültség hossza (m) névleges fennmaradó áram (A) külső / belső (A) (mm 2 ) teljesítménye (A) Differenciál megszakító (ma) belső / belső Válaszidők (mm 2 ) < A, 30mA, < 0.1s 2x( ) cavo schermato Tápfeszültség vezeték Kültéri egység AU282FHERA Kültéri egység AU48~60NFIERA Differenciál megszakító Túláram-megszakító Differenciál megszakító Túláram-megszakító Tápfeszültség: 400V-3Ph-50Hz Tápfeszültség: 230V-1Ph-50Hz Beltéri egység 1 Beltéri egység 2 Beltéri egység 3 Differenciál megszakító Túláram-megszakító Differenciál megszakító Túláram-megszakító Differenciál megszakító Túláram-megszakító Tápfeszültség: 230V-1Ph-50Hz Tápfeszültség: 230V-1Ph-50Hz Tápfeszültség: 230V-1Ph-50Hz Távszabályzó csatlakozási ábrája Beltéri egység Vezetékes vezérlés 86

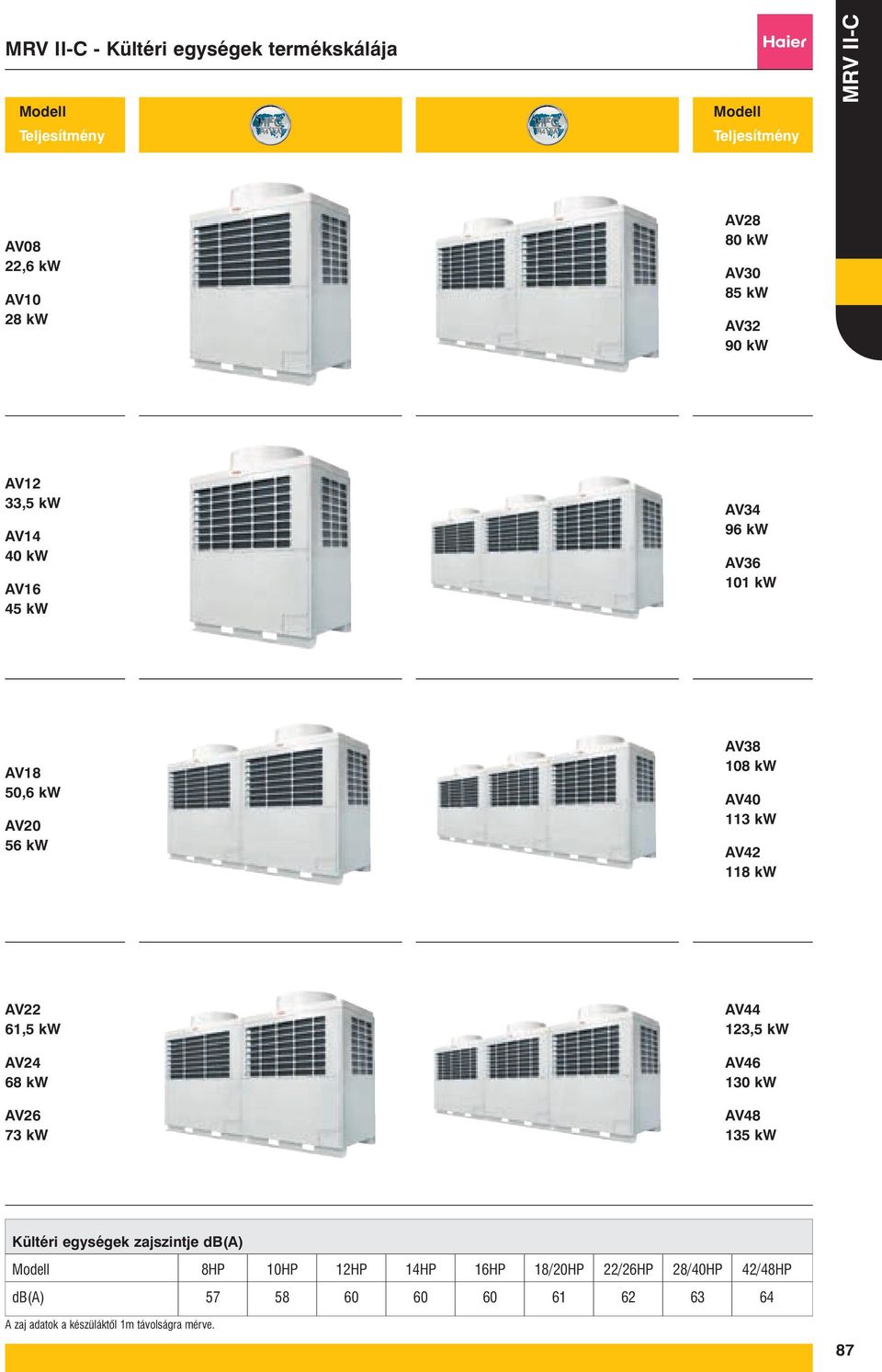

19 MRV II-C - Kültéri egységek termékskálája Modell Teljesítmény Modell Teljesítmény MRV II-C AV08 22,6 kw AV10 28 kw AV28 80 kw AV30 85 kw AV32 90 kw AV12 33,5 kw AV14 40 kw AV16 45 kw AV34 96 kw AV kw AV18 50,6 kw AV20 56 kw AV kw AV kw AV kw AV22 61,5 kw AV24 68 kw AV26 73 kw AV44 123,5 kw AV kw AV kw Kültéri egységek zajszintje db(a) Modell 8HP 10HP 12HP 14HP 16HP 18/20HP 22/26HP 28/40HP 42/48HP db(a) A zaj adatok a készüláktől 1m távolságra mérve. 87

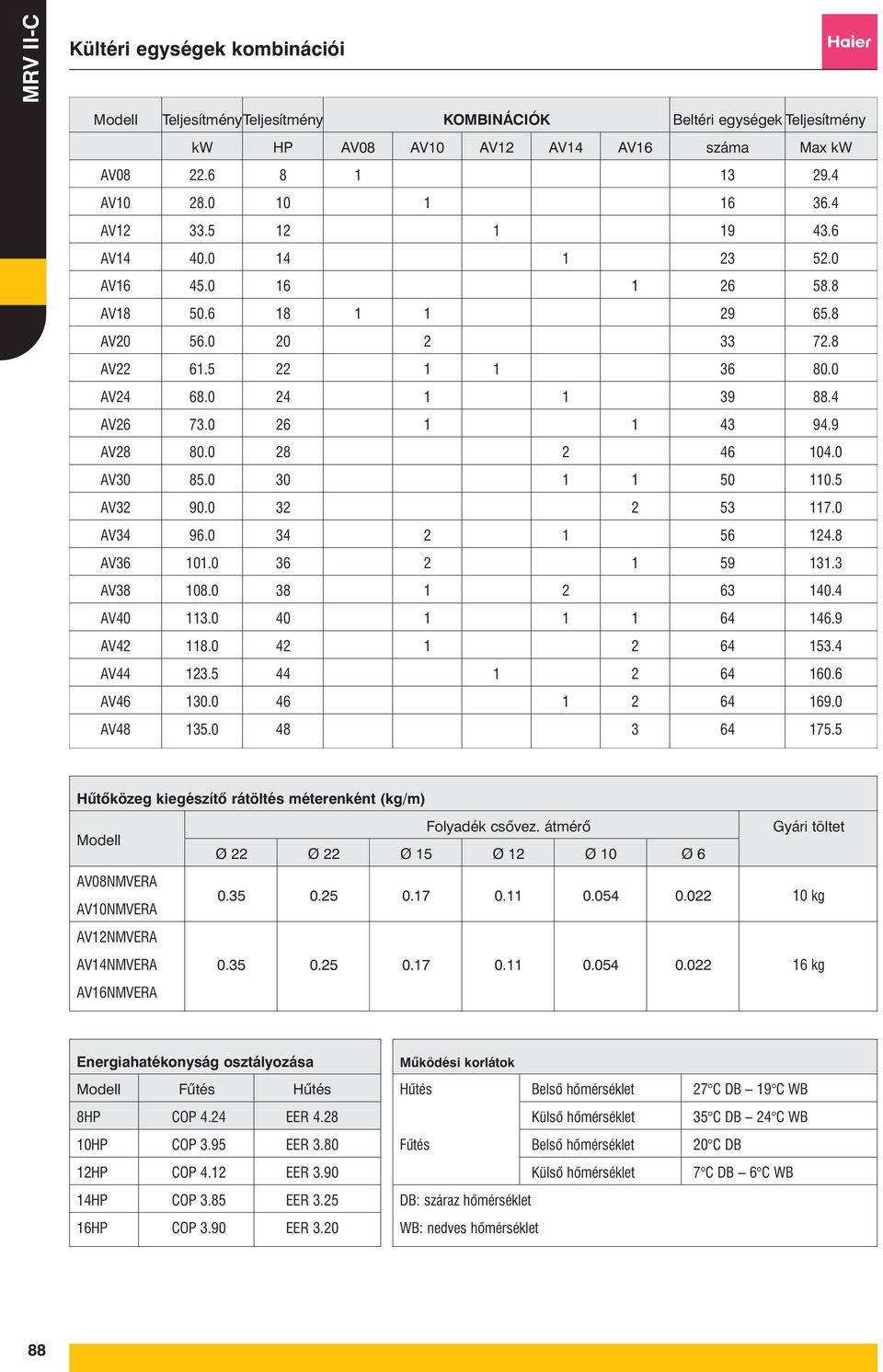

20 MRV II-C Kültéri egységek kombinációi Modell TeljesítményTeljesítmény KOMBINÁCIÓK Beltéri egységek Teljesítmény kw HP AV08 AV10 AV12 AV14 AV16 száma Max kw AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV AV Hűtőközeg kiegészítő rátöltés méterenként (kg/m) Modell Folyadék csővez. átmérő Gyári töltet Ø 22 Ø 22 Ø 15 Ø 12 Ø 10 Ø 6 AV08NMVERA AV10NMVERA AV12NMVERA AV14NMVERA kg 16 kg AV16NMVERA Energiahatékonyság osztályozása Modell Fűtés Hűtés 8HP COP 4.24 EER HP COP 3.95 EER HP COP 4.12 EER HP COP 3.85 EER HP COP 3.90 EER 3.20 Működési korlátok Hűtés Belső hőmérséklet 27 C DB 19 C WB Külső hőmérséklet 35 C DB 24 C WB Fűtés Belső hőmérséklet 20 C DB Külső hőmérséklet 7 C DB 6 C WB DB: száraz hőmérséklet WB: nedves hőmérséklet 88

21 Csővezetékek specifikációja Kültéri egységek Modell Teljesítmény KW Ø Gázcső Ø Folyadékcső AV08NMVERA 22, AV10NMVERA AV12NMVERA 33, AV14NMVERA AV16NMVERA AV18NMVERA 50, AV20NMVERA AV22NMVERA 61, AV24NMVERA AV26NMVERA AV28NMVERA AV30NMVERA AV32NMVERA AV34NMVERA AV36NMVERA AV38NMVERA AV40NMVERA AV42NMVERA AV44NMVERA 123, AV46NMVERA AV48NMVERA Példák a csővezetékek ábrájára Elágazás Elágazás Elágazás Beltéri egységek Teljesítmény / Mod. Ø gázvezetékek Ø folyadékvezetékek AB092MCERA 10 6 AB122MCERA 12 6 AB162MCERA 12 6 AB182MEERA 12 6 AB242MEERA AB282MEERA AB302MEERA AB382MEERA AB482MEERA AD072MLERA 10 6 AD092MLERA 10 6 AD122MLERA 12 6 AD162MLERA 12 6 AD182MLERA 12 6 AD242MLERA AD182MMERA 12 6 AD242MMERA AD282MMERA AD302MMERA AD382MMERA AD482MMERA AD182MHERA 12 6 AD242MHERA AD282MHERA AD302MHERA AD382MHERA AD482MHERA AC092MCERA 10 6 AC122MCERA 12 6 AC162MCERA 12 6 AC182MCERA 12 6 AC242MCERA AC382MFERA AC482MFERA AS072MCERA 12 6 AS092MCERA 12 6 AS122MCERA 12 6 AS162MCERA 12 6 AS182MCERA AF072MCERA 10 6 AF092MCERA 10 6 AF122MCERA 10 6 MRV II-C 89
