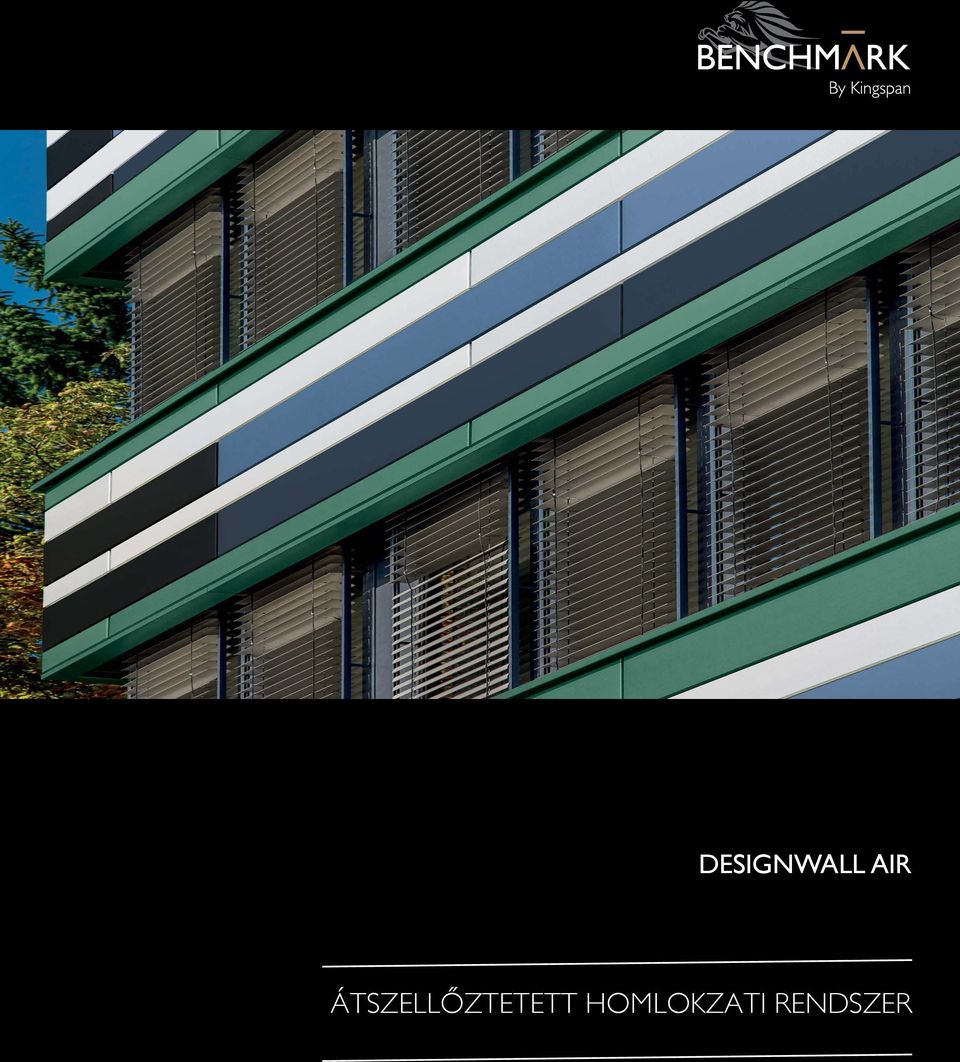

1 DESIGNWALL AIR ÁTSZELLŐZTETETT HOMLOKZATI RENDSZER

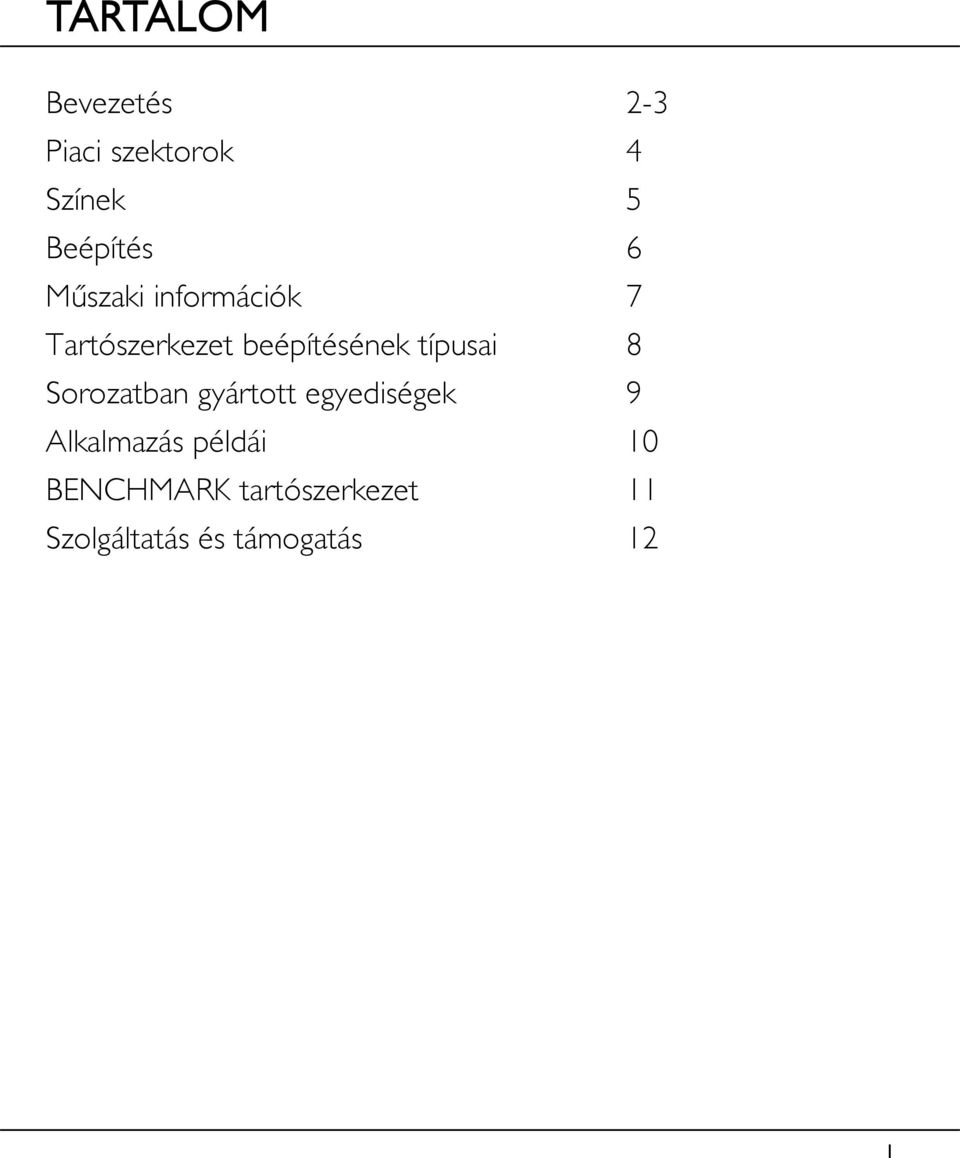

2 TARTALOM Bevezetés 2-3 Piaci szektorok 4 Színek 5 Beépítés 6 Műszaki információk 7 Tartószerkezet beépítésének típusai 8 Sorozatban gyártott egyediségek 9 Alkalmazás példái 10 BENCHMARK tartószerkezet 11 Szolgáltatás és támogatás 12 1

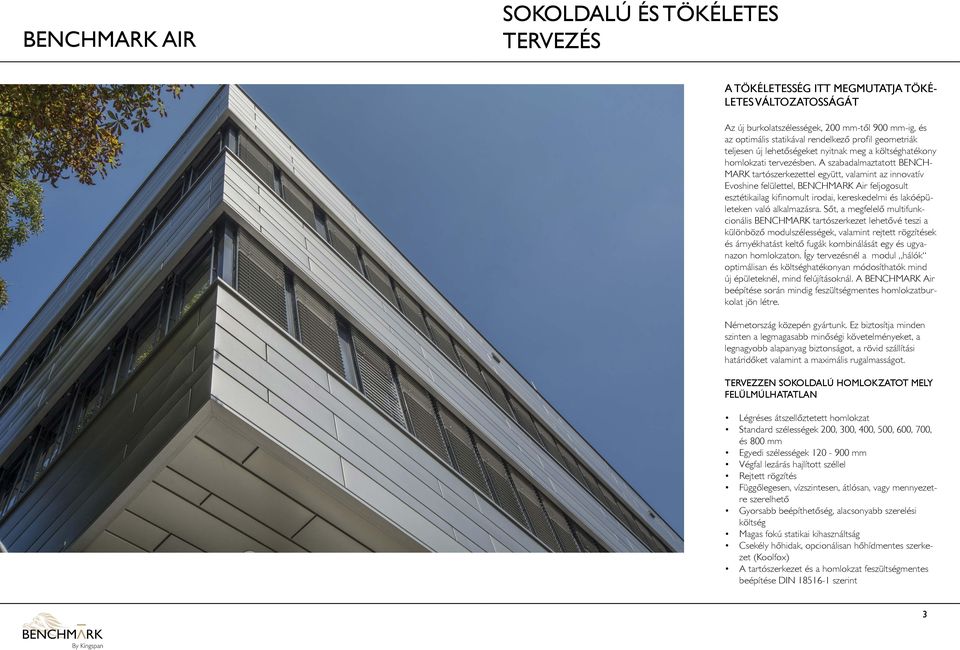

3 BENCHMARK AIR SOKOLDALÚ ÉS TÖKÉLETES TERVEZÉS A TÖKÉLETESSÉG ITT MEGMUTATJA TÖKÉ- LETES VÁLTOZATOSSÁGÁT Az új burkolatszélességek, 200 mm-től 900 mm-ig, és az optimális statikával rendelkező profil geometriák teljesen új lehetőségeket nyitnak meg a költséghatékony homlokzati tervezésben. A szabadalmaztatott BENCH- MARK tartószerkezettel együtt, valamint az innovatív Evoshine felülettel, BENCHMARK Air feljogosult esztétikailag kifinomult irodai, kereskedelmi és lakóépületeken való alkalmazásra. Sőt, a megfelelő multifunkcionális BENCHMARK tartószerkezet lehetővé teszi a különböző modulszélességek, valamint rejtett rögzítések és árnyékhatást keltő fugák kombinálását egy és ugyanazon homlokzaton. Így tervezésnél a modul hálók optimálisan és költséghatékonyan módosíthatók mind új épületeknél, mind felújításoknál. A BENCHMARK Air beépítése során mindig feszültségmentes homlokzatburkolat jön létre. Németország közepén gyártunk. Ez biztosítja minden szinten a legmagasabb minőségi követelményeket, a legnagyobb alapanyag biztonságot, a rövid szállítási határidőket valamint a maximális rugalmasságot. TERVEZZEN SOKOLDALÚ HOMLOKZATOT MELY FELÜLMÚLHATATLAN Légréses átszellőztetett homlokzat Standard szélességek 200, 300, 400, 500, 600, 700, és 800 mm Egyedi szélességek mm Végfal lezárás hajlított széllel Rejtett rögzítés Függőlegesen, vízszintesen, átlósan, vagy mennyezetre szerelhető Gyorsabb beépíthetőség, alacsonyabb szerelési költség Magas fokú statikai kihasználtság Csekély hőhidak, opcionálisan hőhídmentes szerkezet (Koolfox) A tartószerkezet és a homlokzat feszültségmentes beépítése DIN szerint 3

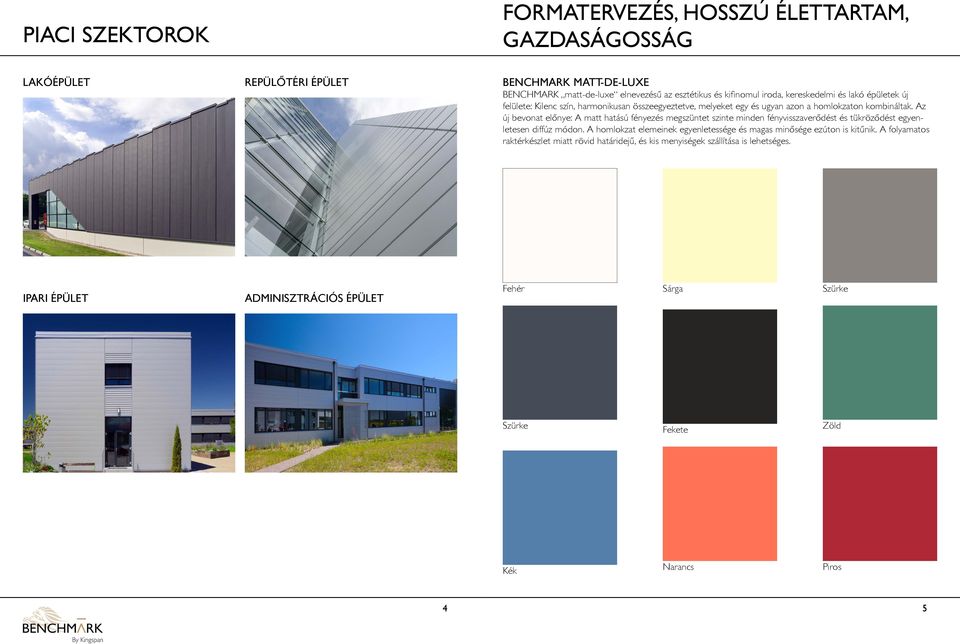

4 PIACI SZEKTOROK FORMATERVEZÉS, HOSSZÚ ÉLETTARTAM, GAZDASÁGOSSÁG LAKÓÉPÜLET REPÜLŐTÉRI ÉPÜLET BENCHMARK MATT-DE-LUXE BENCHMARK matt-de-luxe elnevezésű az esztétikus és kifinomul iroda, kereskedelmi és lakó épületek új felülete: Kilenc szín, harmonikusan összeegyeztetve, melyeket egy és ugyan azon a homlokzaton kombináltak. Az új bevonat előnye: A matt hatású fényezés megszüntet szinte minden fényvisszaverődést és tükröződést egyenletesen diffúz módon. A homlokzat elemeinek egyenletessége és magas minősége ezúton is kitűnik. A folyamatos raktérkészlet miatt rövid határidejű, és kis menyiségek szállítása is lehetséges. IPARI ÉPÜLET ADMINISZTRÁCIÓS ÉPÜLET Fehér Sárga Szürke Szürke Fekete Zöld Kék Narancs Piros 4 5

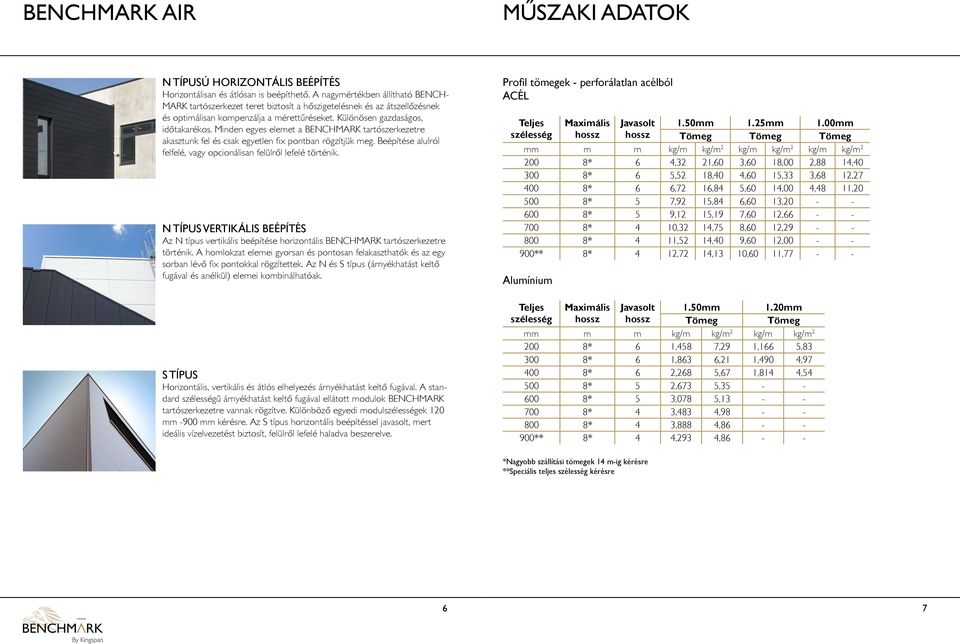

5 BENCHMARK AIR MŰSZAKI ADATOK N TÍPUSÚ HORIZONTÁLIS BEÉPÍTÉS Horizontálisan és átlósan is beépíthető. A nagymértékben állítható BENCH- MARK tartószerkezet teret biztosít a hőszigetelésnek és az átszellőzésnek és optimálisan kompenzálja a mérettűréseket. Különösen gazdaságos, időtakarékos. Minden egyes elemet a BENCHMARK tartószerkezetre akasztunk fel és csak egyetlen fix pontban rögzítjük meg. Beépítése alulról felfelé, vagy opcionálisan felülről lefelé történik. N TÍPUS VERTIKÁLIS BEÉPÍTÉS Az N típus vertikális beépítése horizontális BENCHMARK tartószerkezetre történik. A homlokzat elemei gyorsan és pontosan felakaszthatók és az egy sorban lévő fix pontokkal rögzítettek. Az N és S típus (árnyékhatást keltő fugával és anélkül) elemei kombinálhatóak. S TÍPUS Horizontális, vertikális és átlós elhelyezés árnyékhatást keltő fugával. A standard szélességű árnyékhatást keltő fugával ellátott modulok BENCHMARK tartószerkezetre vannak rögzítve. Különböző egyedi modulszélességek 120 mm -900 mm kérésre. Az S típus horizontális beépítéssel javasolt, mert ideális vízelvezetést biztosít, felülről lefelé haladva beszerelve. Profil tömegek - perforálatlan acélból ACÉL Teljes szélesség Maximális hossz Javasolt hossz 1.50mm 1.25mm 1.00mm Tömeg Tömeg Tömeg mm m m kg/m kg/m 2 kg/m kg/m 2 kg/m kg/m * 6 4,32 21,60 3,60 18,00 2,88 14, * 6 5,52 18,40 4,60 15,33 3,68 12, * 6 6,72 16,84 5,60 14,00 4,48 11, * 5 7,92 15,84 6,60 13, * 5 9,12 15,19 7,60 12, * 4 10,32 14,75 8,60 12, * 4 11,52 14,40 9,60 12, ** 8* 4 12,72 14,13 10,60 11, Alumínium Teljes Maximális Javasolt 1.50mm 1.20mm szélesség hossz hossz Tömeg Tömeg mm m m kg/m kg/m 2 kg/m kg/m * 6 1,458 7,29 1,166 5, * 6 1,863 6,21 1,490 4, * 6 2,268 5,67 1,814 4, * 5 2,673 5, * 5 3,078 5, * 4 3,483 4, * 4 3,888 4, ** 8* 4 4,293 4, *Nagyobb szállítási tömegek 14 m-ig kérésre **Speciális teljes szélesség kérésre 6 7

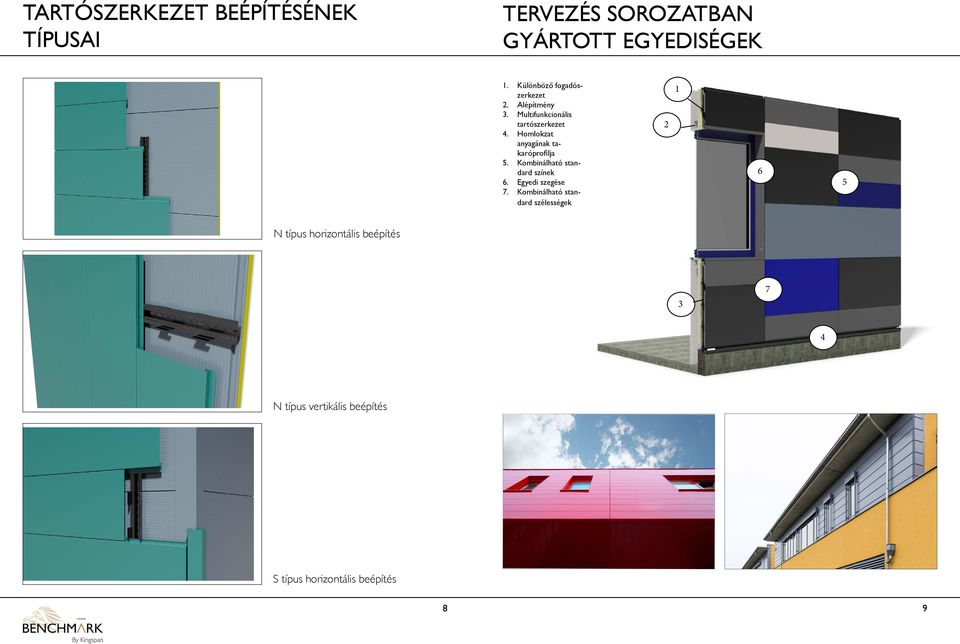

6 TARTÓSZERKEZET BEÉPÍTÉSÉNEK TÍPUSAI TERVEZÉS SOROZATBAN GYÁRTOTT EGYEDISÉGEK 1. Különböző fogadószerkezet 2. Alépítmény 3. Multifunkcionális tartószerkezet 4. Homlokzat anyagának takaróprofilja 5. Kombinálható standard színek 6. Egyedi szegése 7. Kombinálható standard szélességek N típus horizontális beépítés N típus vertikális beépítés S típus horizontális beépítés 8 9

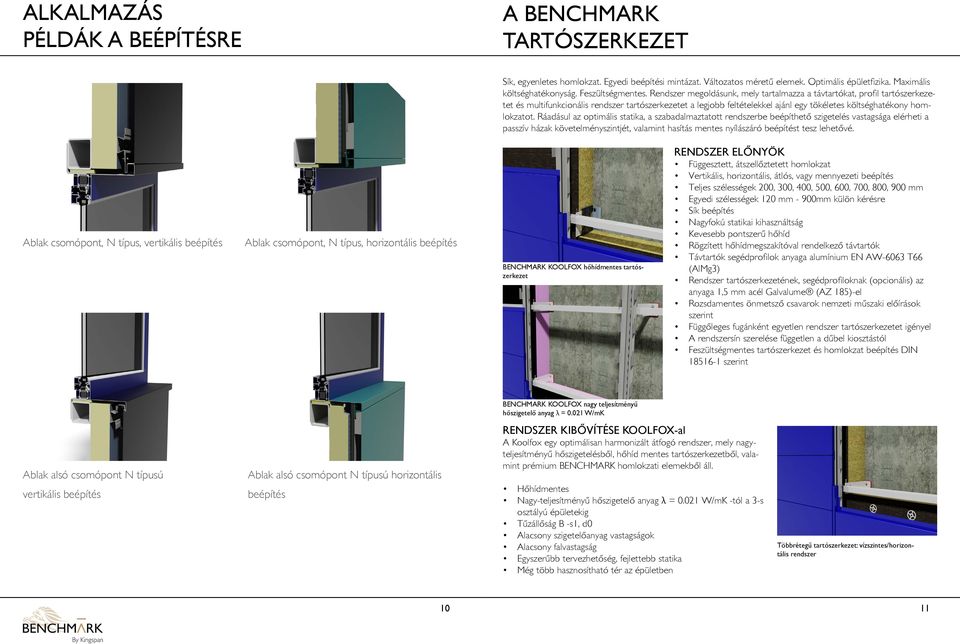

7 ALKALMAZÁS PÉLDÁK A BEÉPÍTÉSRE A BENCHMARK TARTÓSZERKEZET Sík, egyenletes homlokzat. Egyedi beépítési mintázat. Változatos méretű elemek. Optimális épületfizika. Maximális költséghatékonyság. Feszültségmentes. Rendszer megoldásunk, mely tartalmazza a távtartókat, profil tartószerkezetet és multifunkcionális rendszer tartószerkezetet a legjobb feltételekkel ajánl egy tökéletes költséghatékony homlokzatot. Ráadásul az optimális statika, a szabadalmaztatott rendszerbe beépíthető szigetelés vastagsága elérheti a passzív házak követelményszintjét, valamint hasítás mentes nyílászáró beépítést tesz lehetővé. Ablak csomópont, N típus, vertikális beépítés Ablak csomópont, N típus, horizontális beépítés BENCHMARK KOOLFOX hőhídmentes tartószerkezet RENDSZER ELŐNYÖK Függesztett, átszellőztetett homlokzat Vertikális, horizontális, átlós, vagy mennyezeti beépítés Teljes szélességek 200, 300, 400, 500, 600, 700, 800, 900 mm Egyedi szélességek 120 mm - 900mm külön kérésre Sík beépítés Nagyfokú statikai kihasználtság Kevesebb pontszerű hőhíd Rögzített hőhídmegszakítóval rendelkező távtartók Távtartók segédprofilok anyaga alumínium EN AW-6063 T66 (AlMg3) Rendszer tartószerkezetének, segédprofiloknak (opcionális) az anyaga 1,5 mm acél Galvalume (AZ 185)-el Rozsdamentes önmetsző csavarok nemzeti műszaki előírások szerint Függőleges fugánként egyetlen rendszer tartószerkezetet igényel A rendszersín szerelése független a dűbel kiosztástól Feszültségmentes tartószerkezet és homlokzat beépítés DIN szerint BENCHMARK KOOLFOX nagy teljesítményű hőszigetelő anyag λ = W/mK Ablak alsó csomópont N típusú vertikális beépítés Ablak alsó csomópont N típusú horizontális beépítés RENDSZER KIBŐVÍTÉSE KOOLFOX-al A Koolfox egy optimálisan harmonizált átfogó rendszer, mely nagyteljesítményű hőszigetelésből, hőhíd mentes tartószerkezetből, valamint prémium BENCHMARK homlokzati elemekből áll. Hőhídmentes Nagy-teljesítményű hőszigetelő anyag λ = W/mK -tól a 3-s osztályú épületekig Tűzállőság B -s1, d0 Alacsony szigetelőanyag vastagságok Alacsony falvastagság Egyszerűbb tervezhetőség, fejlettebb statika Még több hasznosítható tér az épületben Többrétegű tartószerkezet: vízszintes/horizontális rendszer 10 11

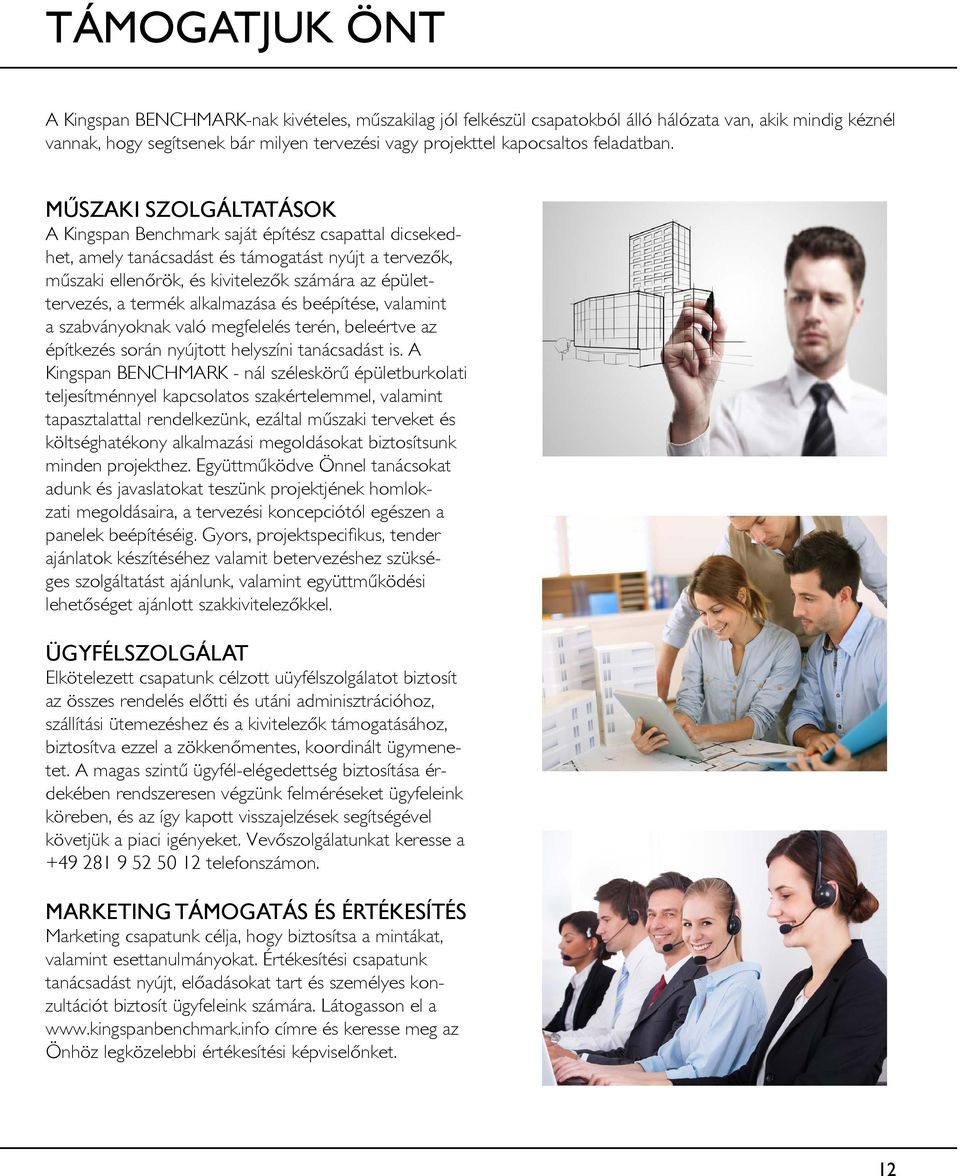

8 TÁMOGATJUK ÖNT A Kingspan BENCHMARK-nak kivételes, műszakilag jól felkészül csapatokból álló hálózata van, akik mindig kéznél vannak, hogy segítsenek bár milyen tervezési vagy projekttel kapocsaltos feladatban. MŰSZAKI SZOLGÁLTATÁSOK A Kingspan Benchmark saját építész csapattal dicsekedhet, amely tanácsadást és támogatást nyújt a tervezők, műszaki ellenőrök, és kivitelezők számára az épülettervezés, a termék alkalmazása és beépítése, valamint a szabványoknak való megfelelés terén, beleértve az építkezés során nyújtott helyszíni tanácsadást is. A Kingspan BENCHMARK - nál széleskörű épületburkolati teljesítménnyel kapcsolatos szakértelemmel, valamint tapasztalattal rendelkezünk, ezáltal műszaki terveket és költséghatékony alkalmazási megoldásokat biztosítsunk minden projekthez. Együttműködve Önnel tanácsokat adunk és javaslatokat teszünk projektjének homlokzati megoldásaira, a tervezési koncepciótól egészen a panelek beépítéséig. Gyors, projektspecifikus, tender ajánlatok készítéséhez valamit betervezéshez szükséges szolgáltatást ajánlunk, valamint együttműködési lehetőséget ajánlott szakkivitelezőkkel. ÜGYFÉLSZOLGÁLAT Elkötelezett csapatunk célzott uüyfélszolgálatot biztosít az összes rendelés előtti és utáni adminisztrációhoz, szállítási ütemezéshez és a kivitelezők támogatásához, biztosítva ezzel a zökkenőmentes, koordinált ügymenetet. A magas szintű ügyfél-elégedettség biztosítása érdekében rendszeresen végzünk felméréseket ügyfeleink köreben, és az így kapott visszajelzések segítségével követjük a piaci igényeket. Vevőszolgálatunkat keresse a telefonszámon. MARKETING TÁMOGATÁS ÉS ÉRTÉKESÍTÉS Marketing csapatunk célja, hogy biztosítsa a mintákat, valamint esettanulmányokat. Értékesítési csapatunk tanácsadást nyújt, előadásokat tart és személyes konzultációt biztosít ügyfeleink számára. Látogasson el a címre és keresse meg az Önhöz legközelebbi értékesítési képviselőnket. 12

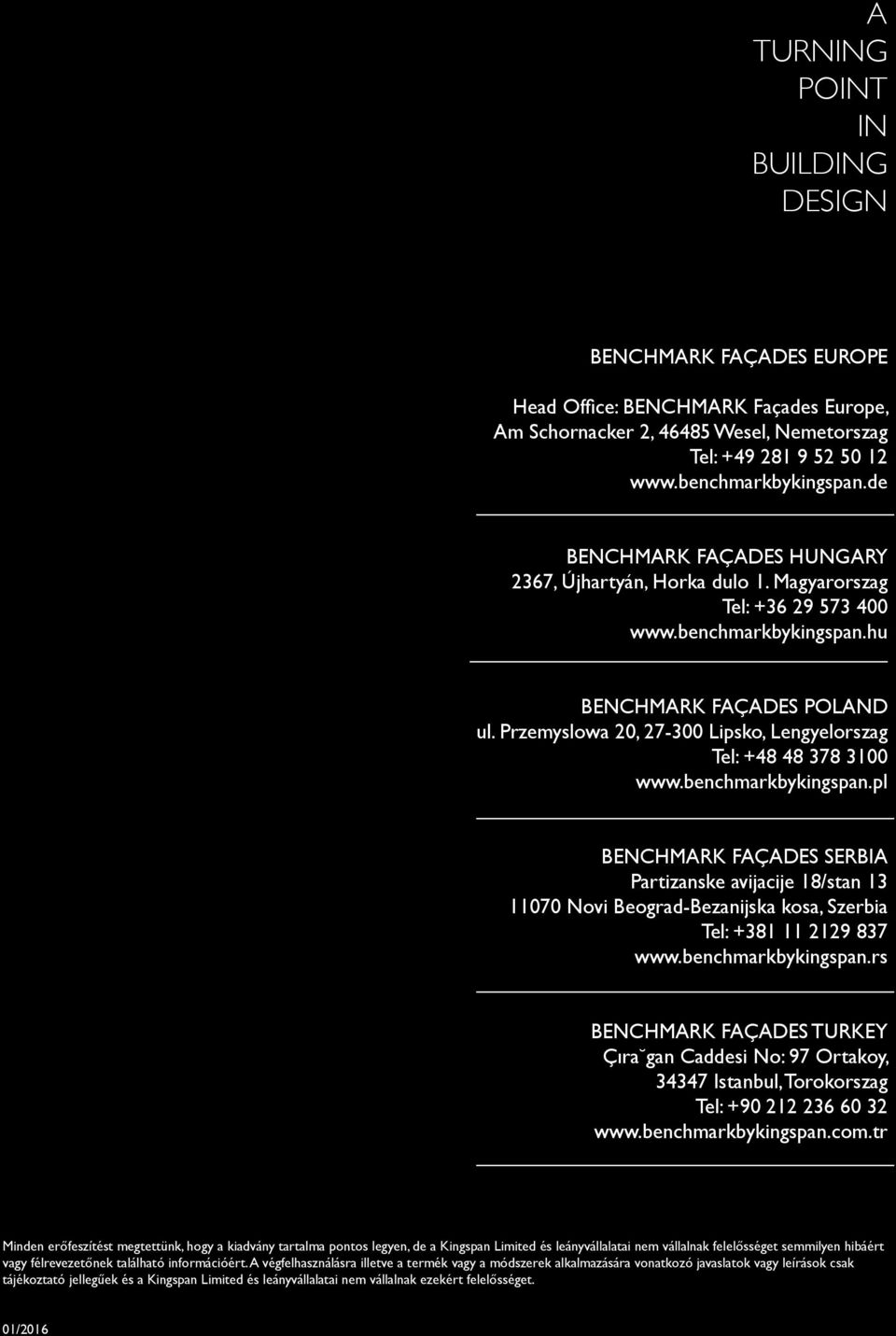

9 A TURNING POINT IN BUILDING DESIGN BENCHMARK FAÇADES EUROPE Head Office: BENCHMARK Façades Europe, Am Schornacker 2, Wesel, Nemetorszag Tel: BENCHMARK FAÇADES HUNGARY 2367, Újhartyán, Horka dulo 1. Magyarorszag Tel: BENCHMARK FAÇADES POLAND ul. Przemyslowa 20, Lipsko, Lengyelorszag Tel: BENCHMARK FAÇADES SERBIA Partizanske avijacije 18/stan Novi Beograd-Bezanijska kosa, Szerbia Tel: BENCHMARK FAÇADES TURKEY Çıra gan Caddesi No: 97 Ortakoy, Istanbul, Torokorszag Tel: Minden erőfeszítést megtettünk, hogy a kiadvány tartalma pontos legyen, de a Kingspan Limited és leányvállalatai nem vállalnak felelősséget semmilyen hibáért vagy félrevezetőnek található információért. A végfelhasználásra illetve a termék vagy a módszerek alkalmazására vonatkozó javaslatok vagy leírások csak tájékoztató jellegűek és a Kingspan Limited és leányvállalatai nem vállalnak ezekért felelősséget. 01/2016
