1 Adatközpont revolúció Data Center Bemutatkoznak az új 3PAR modellek, és új konvergens hálózati megoldások Molnár Zoltán Senior Solution Architect

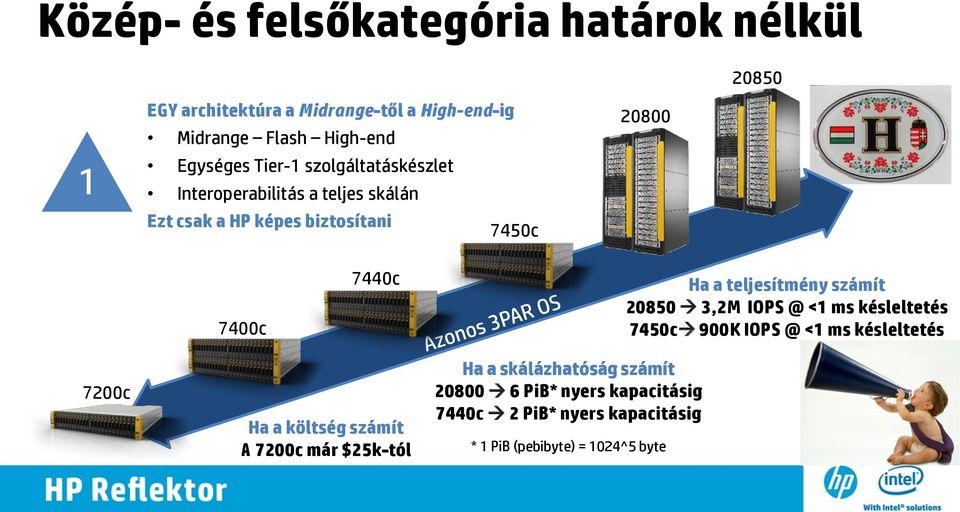

2 Közép- és felsőkategória határok nélkül 1 EGY architektúra a Midrange-től a High-end-ig Midrange Flash High-end Egységes Tier-1 szolgáltatáskészlet Interoperabilitás a teljes skálán Ezt csak a HP képes biztosítani 7450c c 7400c 7440c Ha a költség számít A 7200c már $25k-tól Ha a teljesítmény számít A 7440c és 7450 All Flash Array több mint 900K <.7 ms késleltetés Ha a skálázhatóság számít A akár 3.2 PB-ig

3 Közép- és felsőkategória határok nélkül EGY architektúra a Midrange-től a High-end-ig Midrange Flash High-end Egységes Tier-1 szolgáltatáskészlet Interoperabilitás a teljes skálán Ezt csak a HP képes biztosítani 7450c c 7440c Ha a teljesítmény számít ,2M <1 ms késleltetés 7450c 900K <1 ms késleltetés 7200c Ha a költség számít A 7200c már $25k-tól Ha a skálázhatóság számít PiB* nyers kapacitásig 7440c 2 PiB* nyers kapacitásig * 1 PiB (pebibyte) = 1024^5 byte

4 Út a jövőbe az SSD már tényleg realitás 3.84 TB SSD ~140TB/U TB/U hasznos kapacitás 3X nagyobb sűrűség 1.92 TB SSD 3PAR Deduplication % kapacitás többlet Adaptive Sparing GB SSD 7 17 Dec 12 June 13 Dec 13 June 14 Oct 14 Jun 15 Azonos (vagy jobb) árfaktor a 10K RPM lemezekkel ($1.5/GB) 5 Jótállás már alkatrészként is!

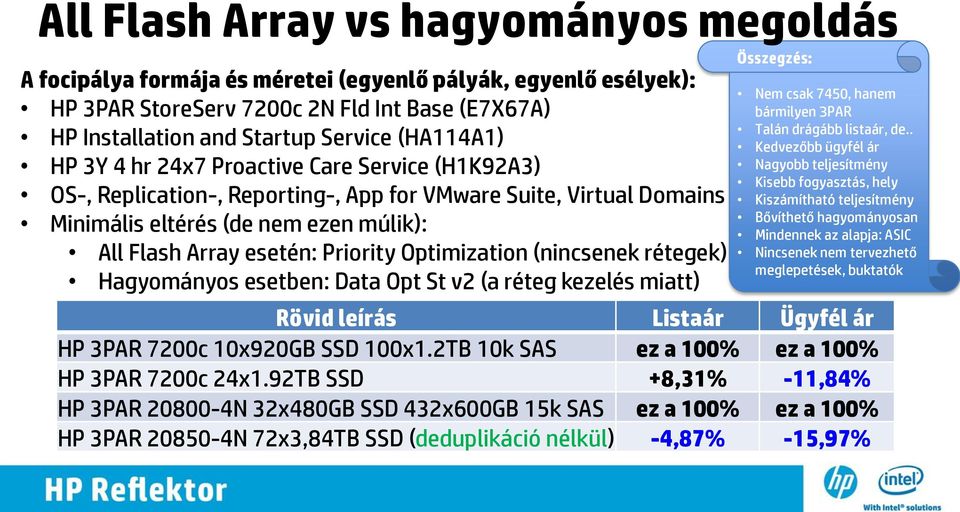

5 All Flash Array vs hagyományos megoldás A focipálya formája és méretei (egyenlő pályák, egyenlő esélyek): HP 3PAR StoreServ 7200c 2N Fld Int Base (E7X67A) HP Installation and Startup Service (HA114A1) HP 3Y 4 hr 24x7 Proactive Care Service (H1K92A3) OS-, Replication-, Reporting-, App for VMware Suite, Virtual Domains Minimális eltérés (de nem ezen múlik): All Flash Array esetén: Priority Optimization (nincsenek rétegek) Hagyományos esetben: Data Opt St v2 (a réteg kezelés miatt) Összegzés: Nem csak 7450, hanem bármilyen 3PAR Talán drágább listaár, de.. Kedvezőbb ügyfél ár Nagyobb teljesítmény Kisebb fogyasztás, hely Kiszámítható teljesítmény Bővíthető hagyományosan Mindennek az alapja: ASIC Nincsenek nem tervezhető meglepetések, buktatók Rövid leírás Listaár Ügyfél ár HP 3PAR 7200c 10x920GB SSD 100x1.2TB 10k SAS ez a 100% ez a 100% HP 3PAR 7200c 24x1.92TB SSD +8,31% -11,84% HP 3PAR N 32x480GB SSD 432x600GB 15k SAS ez a 100% ez a 100% HP 3PAR N 72x3,84TB SSD (deduplikáció nélkül) -4,87% -15,97%

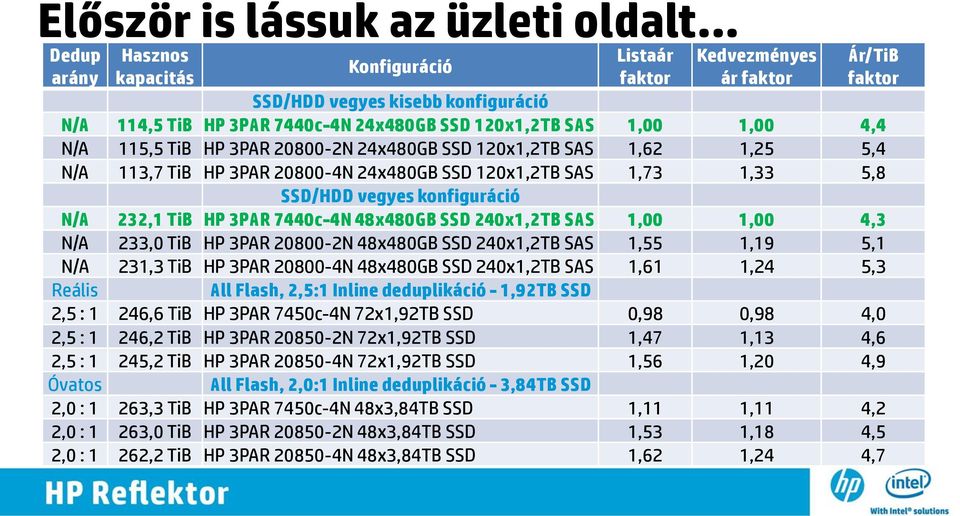

6 Először is lássuk az üzleti oldalt Dedup arány Hasznos kapacitás Konfiguráció Listaár faktor Kedvezményes ár faktor Ár/TiB faktor SSD/HDD vegyes kisebb konfiguráció N/A 114,5 TiB HP 3PAR 7440c-4N 24x480GB SSD 120x1,2TB SAS 1,00 1,00 4,4 N/A 115,5 TiB HP 3PAR N 24x480GB SSD 120x1,2TB SAS 1,62 1,25 5,4 N/A 113,7 TiB HP 3PAR N 24x480GB SSD 120x1,2TB SAS 1,73 1,33 5,8 SSD/HDD vegyes konfiguráció N/A 232,1 TiB HP 3PAR 7440c-4N 48x480GB SSD 240x1,2TB SAS 1,00 1,00 4,3 N/A 233,0 TiB HP 3PAR N 48x480GB SSD 240x1,2TB SAS 1,55 1,19 5,1 N/A 231,3 TiB HP 3PAR N 48x480GB SSD 240x1,2TB SAS 1,61 1,24 5,3 Reális All Flash, 2,5:1 Inline deduplikáció - 1,92TB SSD 2,5 : 1 246,6 TiB HP 3PAR 7450c-4N 72x1,92TB SSD 0,98 0,98 4,0 2,5 : 1 246,2 TiB HP 3PAR N 72x1,92TB SSD 1,47 1,13 4,6 2,5 : 1 245,2 TiB HP 3PAR N 72x1,92TB SSD 1,56 1,20 4,9 Óvatos All Flash, 2,0:1 Inline deduplikáció - 3,84TB SSD 2,0 : 1 263,3 TiB HP 3PAR 7450c-4N 48x3,84TB SSD 1,11 1,11 4,2 2,0 : 1 263,0 TiB HP 3PAR N 48x3,84TB SSD 1,53 1,18 4,5 2,0 : 1 262,2 TiB HP 3PAR N 48x3,84TB SSD 1,62 1,24 4,7

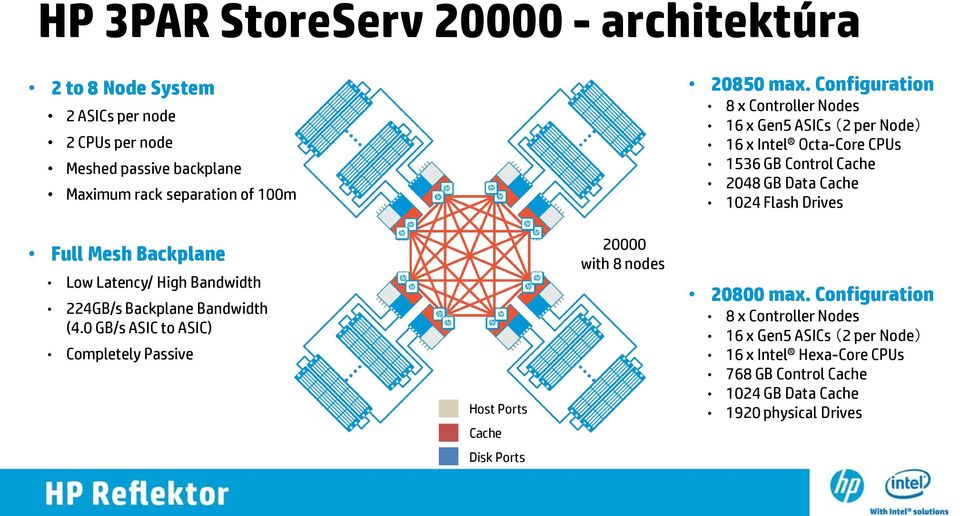

7 HP 3PAR StoreServ architektúra 2 to 8 Node System 2 ASICs per node 2 CPUs per node Meshed passive backplane Maximum rack separation of 100m max. Configuration 8 x Controller Nodes 16 x Gen5 ASICs (2 per Node) 16 x Intel Octa-Core CPUs 1536 GB Control Cache 2048 GB Data Cache 1024 Flash Drives Full Mesh Backplane Low Latency/ High Bandwidth 224GB/s Backplane Bandwidth (4.0 GB/s ASIC to ASIC) Completely Passive Host Ports Cache with 8 nodes max. Configuration 8 x Controller Nodes 16 x Gen5 ASICs (2 per Node) 16 x Intel Hexa-Core CPUs 768 GB Control Cache 1024 GB Data Cache 1920 physical Drives Disk Ports

8 HP 3PAR StoreServ specifikáció Specifications # of Controller nodes 2, 4, 6, 8 CPU per Node ASIC per Node 16Gb/s FC host ports 10Gb/s iscsi/fcoe host ports 10Gb/s File Persona NIC ports Built-in 10Gb/s Remote Copy IP ports 2 x 2.5 GHz 6-Core 2 x Gen 5 ASIC x 2.5 GHz 8-Core 2 x Gen 5 ASIC Total Cache 0.45 TB 33.8 TB 0.9 TB 3.6 TB Total Node Cache 0.45 TB 1.8 TB 0.9 TB 3.6 TB Total Flash Cache 0 TB 32 TB Disk drives Drive types SFF 10K SAS, 15K SAS LFF 7.2K NL SAS SFF MLC, cmlc SSD, FIPS encrypted drives MLC SSD, cmlc SSD, FIPS encrypted drives Maximum raw capacity 6 PiB 4 PiB Maximum usable capacity 15 PiB* 12 PiB* Maximum usable file capacity Throughput (256K R1 sequential read) 256TB 75 GB/s Performance (8K random 100% read) ~2.5 Million IOPS >3 Million IOPS * A HP 3PAR adatredukciós technológiákkal

9 HP 3PAR Gen5 Thin Express ASIC fejlesztések Még több párhuzamos XOR RAID kalkuláció 14 DMA engine per kontroller (7 per ASIC) 16%-kal több ASIC általi rendszer képességek DeDupe -- SHA256 engine in each DMA engine E2E DIF -- DMA engines can generate/strip/check T10-DIF, 8B-aligned transactions Fast RAID 5/6 and Rapid RAID Rebuild Integrated XOR Engine Thin & SHA256 based Dedupe Built In Zero & Duplicate Block Detection for Block & File Tightly-Coupled Cluster 2x inter-asic Bandwidth Low Latency Interconnect Write latency <200us Magasabb memória sávszélesség 2 memória csatorna per ASIC 42GB/s csúcs adat cache sávszélesség per kontroller -> 2.5x Gen4 ASIC Gyorsabb belső kommunikáció 4.0 GB/s ASIC-to-ASIC sávszélesség minden irányba 224 GB/s totál hátfali sávszélesség Mixed Workload Independent Metadata and Data Processing Data Integrity T10 PI Persistent Checksums

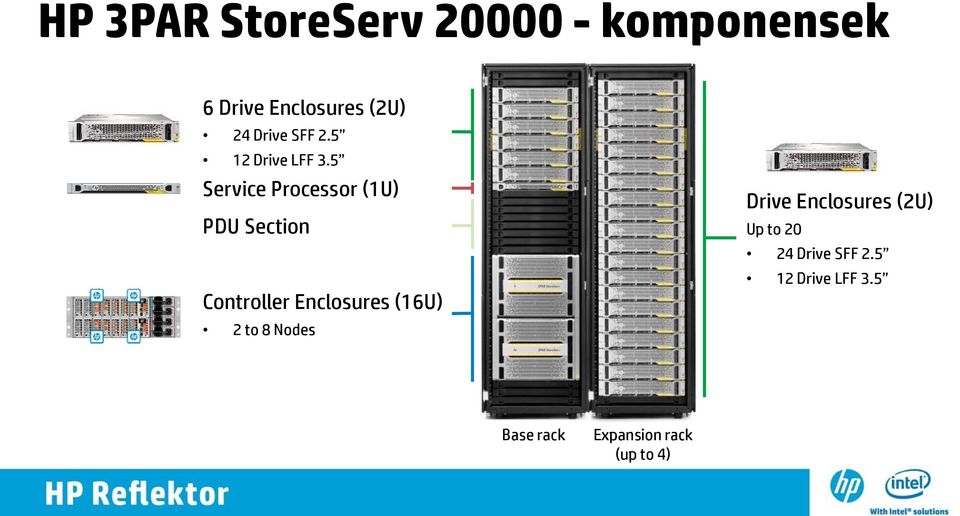

10 HP 3PAR StoreServ komponensek 6 Drive Enclosures (2U) 24 Drive SFF Drive LFF 3.5 Service Processor (1U) PDU Section Controller Enclosures (16U) 2 to 8 Nodes Drive Enclosures (2U) Up to Drive SFF Drive LFF 3.5 Base rack Expansion rack (up to 4)

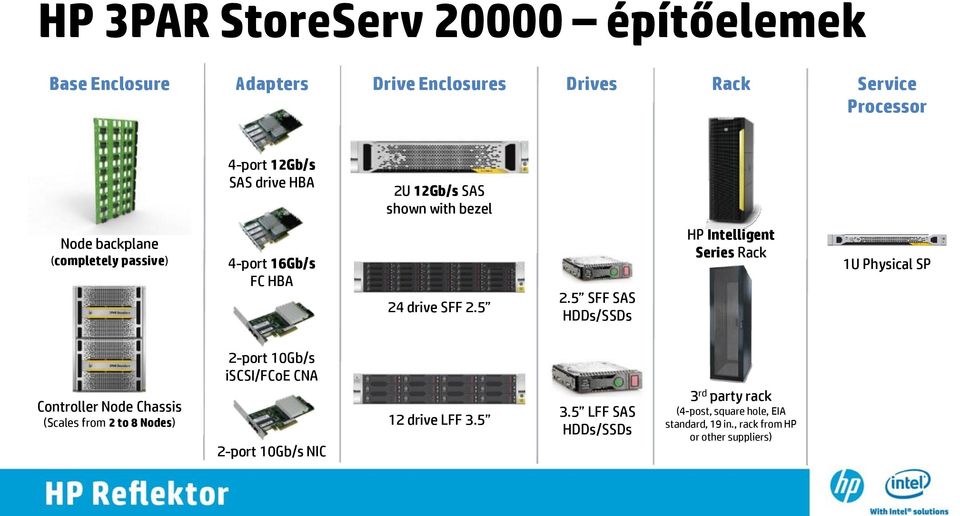

11 HP 3PAR StoreServ építőelemek Base Enclosure Adapters Drive Enclosures Drives Rack Service Processor 4-port 12Gb/s SAS drive HBA 2U 12Gb/s SAS shown with bezel Node backplane (completely passive) 4-port 16Gb/s FC HBA 24 drive SFF SFF SAS HDDs/SSDs HP Intelligent Series Rack 1U Physical SP Controller Node Chassis (Scales from 2 to 8 Nodes) 2-port 10Gb/s iscsi/fcoe CNA 2-port 10Gb/s NIC 12 drive LFF LFF SAS HDDs/SSDs 3 rd party rack (4-post, square hole, EIA standard, 19 in., rack from HP or other suppliers)

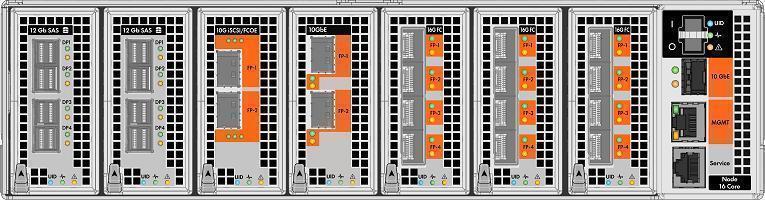

12 HP 3PAR StoreServ kontroller Elölnézet Node 7 Node 6 Node 5 Node 4 Node 3 Node 2 Node 1 Node 0 Hátulnézet Fans LED Indicators Battery Backup Units IO Adapters Power Supplies

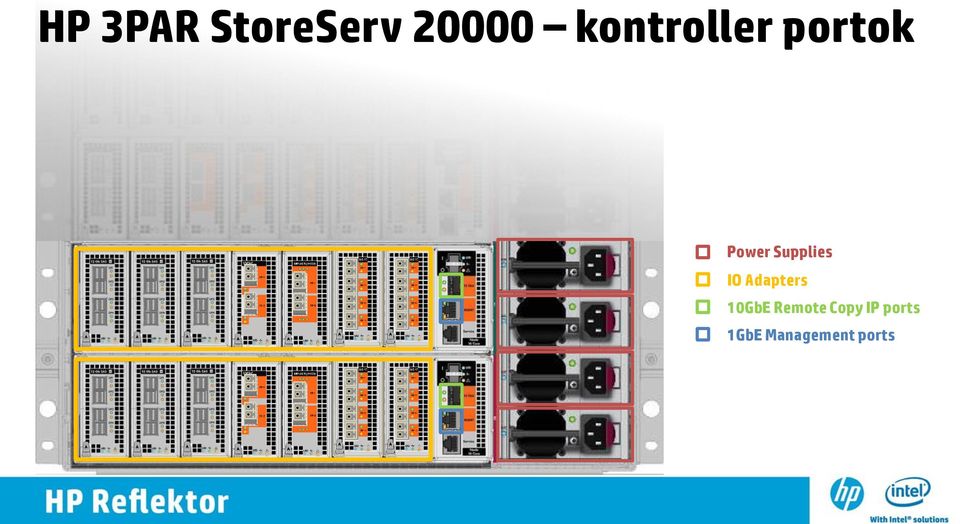

13 HP 3PAR StoreServ kontroller portok Power Supplies IO Adapters 10GbE Remote Copy IP ports 1GbE Management ports

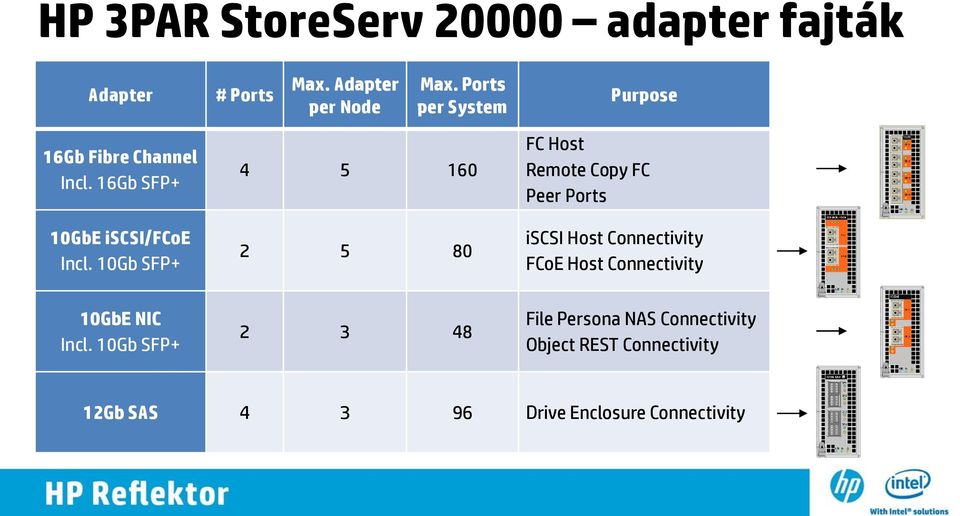

14 HP 3PAR StoreServ adapter fajták Adapter # Ports Max. Adapter per Node Max. Ports per System Purpose 16Gb Fibre Channel Incl. 16Gb SFP+ 10GbE iscsi/fcoe Incl. 10Gb SFP FC Host Remote Copy FC Peer Ports iscsi Host Connectivity FCoE Host Connectivity 10GbE NIC Incl. 10Gb SFP File Persona NAS Connectivity Object REST Connectivity 12Gb SAS Drive Enclosure Connectivity

15 HP 3PAR StoreServ port felhasználás The optional slot can be any adapter Optional 12Gb SAS Back-end ports 16Gb FC host, Remote Copy & Peer Ports 10Gb iscsi, FCoE 10GB NIC File Persona Front-end ports Slot Number: Slot 0 Slot 1 Slot 2 Slot 3 Slot 4 Slot 5 Slot 6 Slot Load Order: SAS-3 or HBA 5 SAS-2 SAS-1 HBA 4 HBA 2 HBA 1 HBA 3

16 HP 3PAR StoreServ SDD/HDD kollekció SFF 2.5 Drives LFF 3.5 Drives SFF 2.5 Encrypted Drives MLC SSD cmlc SSD SAS 15krpm SAS 10krpm NL SAS 7.2krpm cmlc SSD NL SAS 7.2krpm MLC SSD cmlc SSD SAS 15krpm SAS 10krpm HP 3PAR StoreServ GB 480GB, 1.92TB, 3.84TB 300GB, 600GB 600GB, 1.2TB, 1.8TB 2TB 480GB 2TB, 4TB, 6TB 920GB 1.92TB 600GB 1.2TB LFF 3.5 Encrypted Drives NL SAS 7.2krpm 6TB NA HP 3PAR StoreServ GB 480GB, 1.92TB, 3.84TB NA NA NA 480GB NA 920GB 1.92TB NA NA

17 HP 3PAR StoreServ diszkfiókok Kétféle diszk bővítő fiók 2U, 24 SFF (2.5in) diszk hely 2U, 12 LFF (3.5in) diszk hely Diszk bővítő fiók, takaróval LFF diszk bővítő fiók Power Supplies Fans 12Gb/s SAS ports node connectivity SFF diszk bővítő fiók Használaton kívüli hely

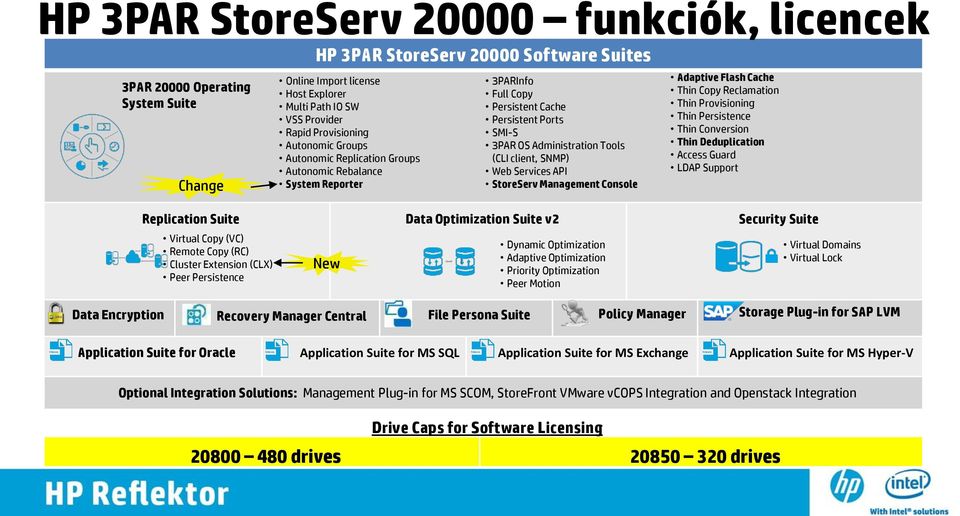

18 HP 3PAR StoreServ funkciók, licencek 3PAR Operating System Suite Change HP 3PAR StoreServ Software Suites Replication Suite Data Optimization Suite v2 Security Suite Virtual Copy (VC) Remote Copy (RC) Cluster Extension (CLX) Peer Persistence Online Import license Host Explorer Multi Path IO SW VSS Provider Rapid Provisioning Autonomic Groups Autonomic Replication Groups Autonomic Rebalance System Reporter New 3PARInfo Full Copy Persistent Cache Persistent Ports SMI-S 3PAR OS Administration Tools (CLI client, SNMP) Web Services API StoreServ Management Console Dynamic Optimization Adaptive Optimization Priority Optimization Peer Motion Adaptive Flash Cache Thin Copy Reclamation Thin Provisioning Thin Persistence Thin Conversion Thin Deduplication Access Guard LDAP Support Virtual Domains Virtual Lock Data Encryption Recovery Manager Central File Persona Suite Policy Manager Storage Plug-in for SAP LVM Application Suite for Oracle Application Suite for MS SQL Application Suite for MS Exchange Application Suite for MS Hyper-V Optional Integration Solutions: Management Plug-in for MS SCOM, StoreFront VMware vcops Integration and Openstack Integration Drive Caps for Software Licensing drives drives

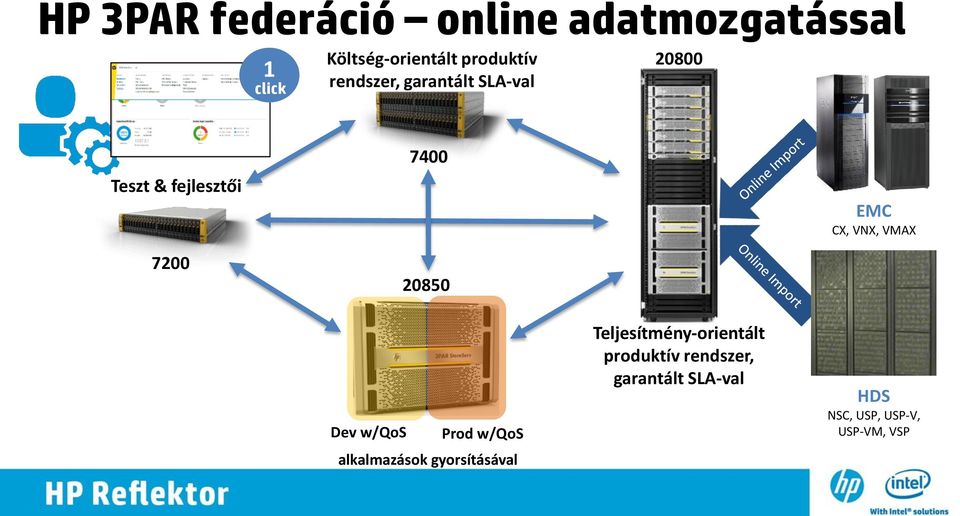

19 HP 3PAR federáció online adatmozgatással 1 click Költség-orientált produktív rendszer, garantált SLA-val Teszt & fejlesztői EMC CX, VNX, VMAX Dev w/qos Prod w/qos alkalmazások gyorsításával Teljesítmény-orientált produktív rendszer, garantált SLA-val HDS NSC, USP, USP-V, USP-VM, VSP

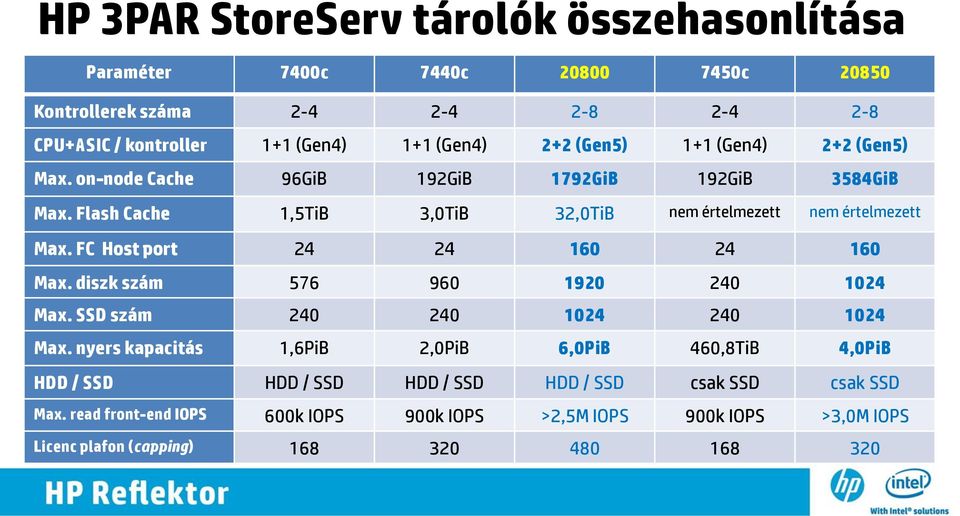

20 HP 3PAR StoreServ tárolók összehasonlítása Paraméter 7400c 7440c c Kontrollerek száma CPU+ASIC / kontroller 1+1 (Gen4) 1+1 (Gen4) 2+2 (Gen5) 1+1 (Gen4) 2+2 (Gen5) Max. on-node Cache 96GiB 192GiB 1792GiB 192GiB 3584GiB Max. Flash Cache 1,5TiB 3,0TiB 32,0TiB nem értelmezett nem értelmezett Max. FC Host port Max. diszk szám Max. SSD szám Max. nyers kapacitás 1,6PiB 2,0PiB 6,0PiB 460,8TiB 4,0PiB HDD / SSD HDD / SSD HDD / SSD HDD / SSD csak SSD csak SSD Max. read front-end IOPS 600k IOPS 900k IOPS >2,5M IOPS 900k IOPS >3,0M IOPS Licenc plafon (capping)

21 HP 3PAR StoreServ összefoglalás Felfelé skálázható, High-end adatközponti tárolás 6 PiB nyers-, 15 PiB hasznos kapacitás, 1920 HDD/SSD, 160 host port A nem tervezhető üzleti igények azonnali kiszolgálása Flash optimalizált architektúra, >3M <1ms késleltetés, 75GB/s sávszélesség, 12Gb SAS backend Költséghatékony, környezetbarát és robosztus megoldás Optimális Ft/GB költség, rugalmasan bővíthető kialakítás, magas rendelkezésre állás, integritás és minőségbiztosítás (QoS) Jövőálló megoldás, teljes konvergenciával Blokk-, fájl- és objektum hozzáférés. Adatok mozgatása egy kattintással az összes HP 3PAR StoreServ rendszer között. Könnyen kezelhető, a többi modellel azonos menedzsment $1.50 Per GB Usable 3x The Scale of traditional high-end Engineered for always on 8 Federated Systems Powered by: HP 3PAR GEN5 Thin Express ASIC
