1 IBM Systems & Technology Group System x and BladeCenter BladeCenter áttekintés és újdonságok Sáska Gábor System x Sales Specialist gabor_saska@hu.ibm.com OUT WITH COMPLEXITY. OUT WITH INEFFICIENCY. OUT WITH CABLES.

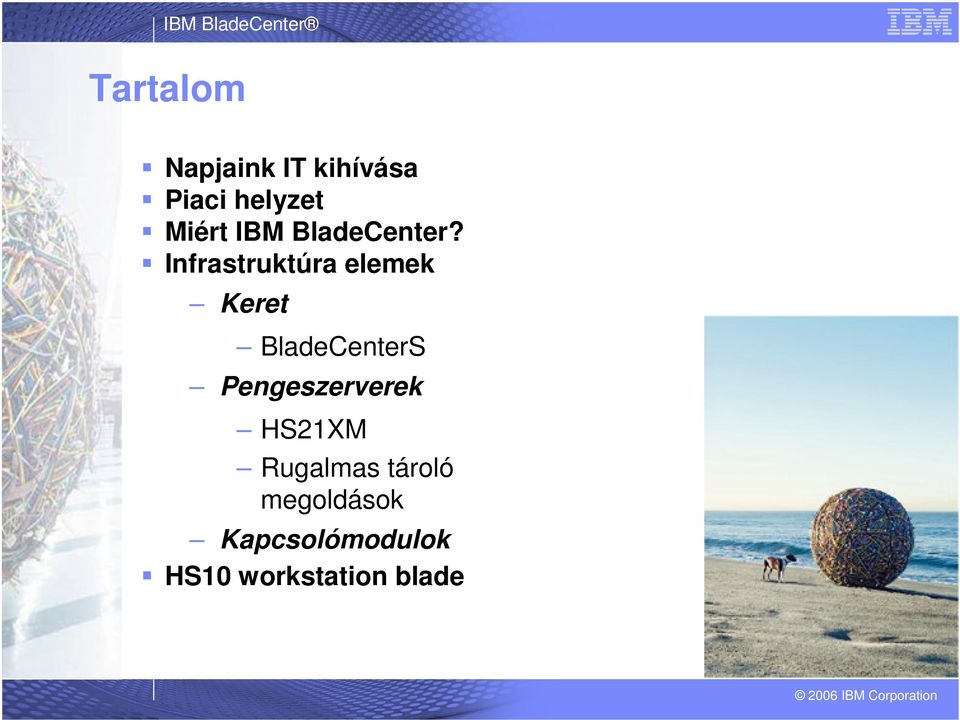

2 Tartalom Napjaink IT kihívása Piaci helyzet Miért IBM BladeCenter? Infrastruktúra elemek Keret BladeCenterS Pengeszerverek HS21XM Rugalmas tároló megoldások Kapcsolómodulok HS10 workstation blade

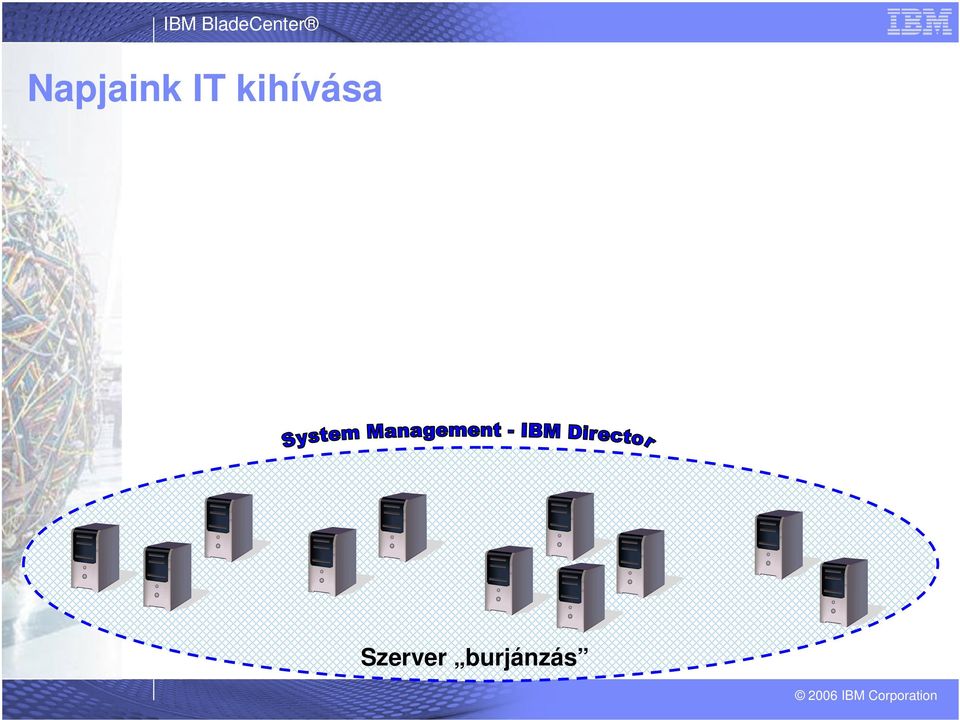

3 Napjaink IT kihívása Szerver burjánzás

4 Napjaink IT kihívása Scale up IBM X3 Servers Konszolidálás: Szerverek Virtualizáció Csak az IBM ajánl ügyfeleinek stratégiai irányokra optimalizált megoldásokat Integráció: Szerverek Hálózat I/O IBM BladeCenter Scale Out Szerver burjánzás

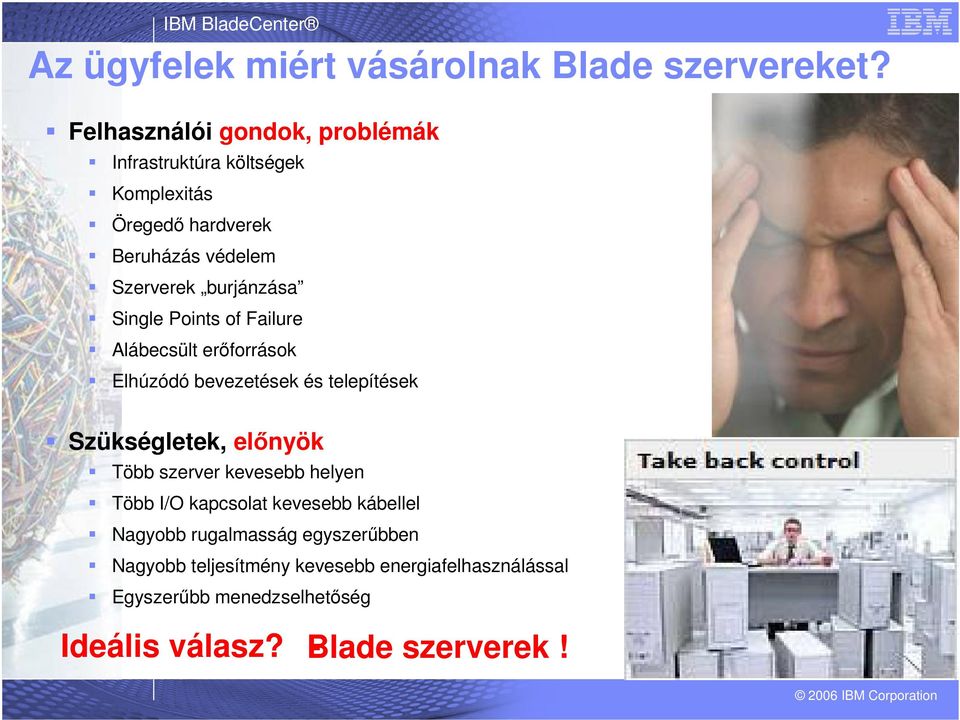

5 Az ügyfelek miért vásárolnak Blade szervereket? Felhasználói gondok, problémák Infrastruktúra költségek Komplexitás Öregedő hardverek Beruházás védelem Szerverek burjánzása Single Points of Failure Alábecsült erőforrások Elhúzódó bevezetések és telepítések Szükségletek, előnyök Több szerver kevesebb helyen Több I/O kapcsolat kevesebb kábellel Nagyobb rugalmasság egyszerűbben Nagyobb teljesítmény kevesebb energiafelhasználással Egyszerűbb menedzselhetőség Ideális válasz? -Blade szerverek!

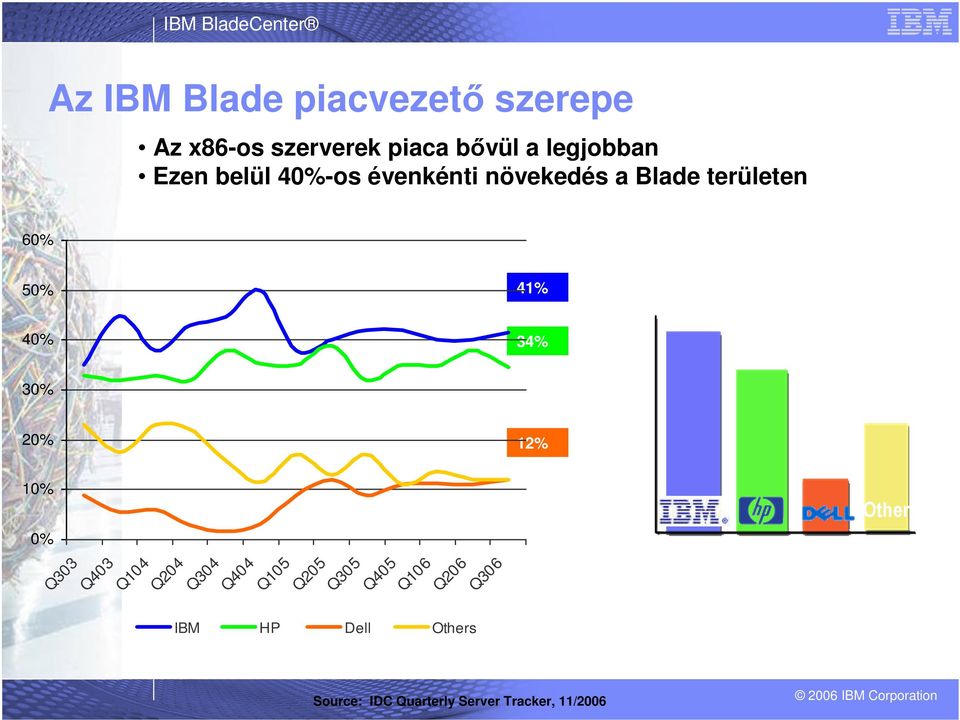

6 Az IBM Blade piacvezető szerepe Az x86-os szerverek piaca bővül a legjobban Ezen belül 40%-os évenkénti növekedés a Blade területen 60% 50% 41% 40% 34% 30% 20% 12% 10% Other 0% Q303 Q403 Q104 Q204 Q304 Q404 Q105 Q205 Q305 Q405 Q106 Q206 Q306 IBM HP Dell Others Source: IDC Quarterly Server Tracker, 11/2006

7 IBM BladeCenter DataCenter napjainkban Public Internet/ Intranet Clients Firewalls Layer 4-7 Switches SSL Appliances SSL Appliances Layer 2 Switches Caching Appliances Network Servers Routers (Layer 3 Switches) Application Servers Security Servers Application Servers Storage Fibre Switches SAN Caching Appliances Web Servers Security Gateway File Servers WebSphere Application Servers Problémák ár komplexitás menedzselhetőség

8 A BladeCenter megvédi a kritikus üzleti alkalmazásokat Megbízhatóság Redundáns tápegységek Redundáns hűtés Minden I/O kapcsolat redundáns Megkettőzött kapcsolómodulok Redundáns backplane Megkettőzött Menedzsment modulok N+N táp topológia Rendelkezésre állás Menedzsment modul automatikus failover Menedzsment modul figyeli a komponenseket Kiterjedt Predictive Failure Analysis Hibalogok Light Path Diagnostics Nincs single point of failure

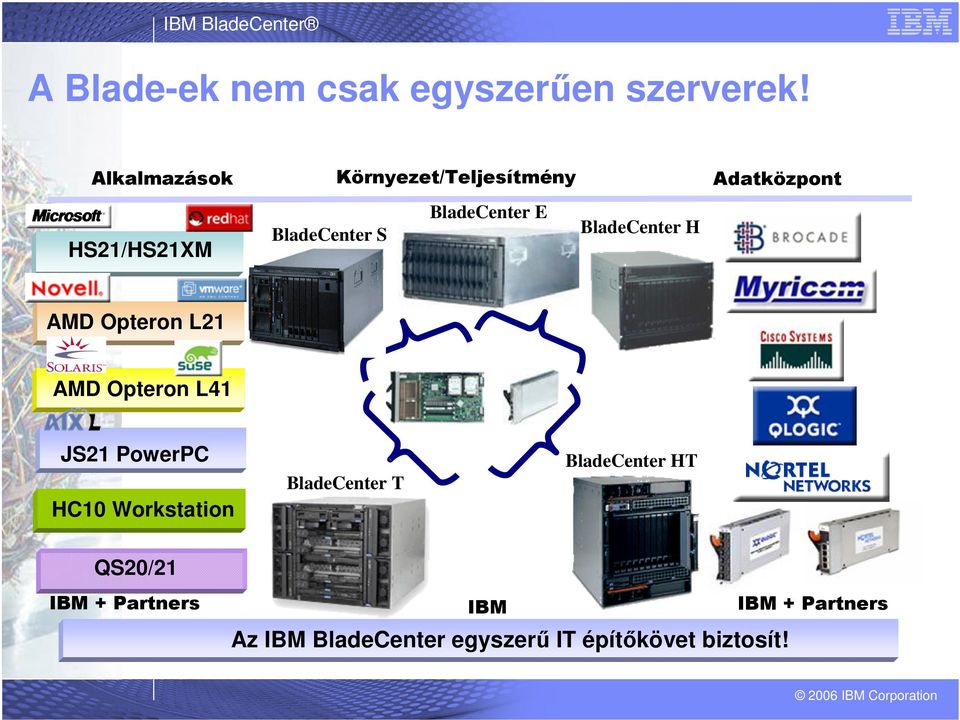

9 A Blade-ek nem csak egyszerűen szerverek! Alkalmazások Környezet/Teljesítmény Adatközpont BladeCenter E BladeCenter S BladeCenter H HS21/HS21XM AMD Opteron L21 AMD Opteron L41 JS21 PowerPC HC10 Workstation BladeCenter T BladeCenter HT QS20/21 IBM + Partners IBM IBM + Partners Az IBM BladeCenter egyszerű IT építőkövet biztosít!

10 rugalmas és moduláris IBM BladeCenter keret portfolió IBM BladeCenter E (2002-) Legnagyobb sűrűség és energia hatékonyság IBM BladeCenter H (2006 Q1-) Nagy teljesítmény IBM BladeCenter T (2005-) Csak az IBM-nél: Közös, kompatibilis blade szerverek Közös, kompatibilis ipari szabvány I/O kapcsoló Közös menedzsment infrastruktúra IBM BladeCenter HT (2007 Q2-) IBM BladeCenter S (2007 Q4-) Elosztott nagyvállalatoknak és kisvállalatoknak Q07 4Q Nincs single point of failure minden redundáns Nyílt szabvány

11 BladeCenter S bemutatása Service label cards slot enable quick and easy reference to BladeCenter S Ideal for tiered workloads; SAS and SATA disks can be mixed in BladeCenter S using RAID 0, 1, and 10 Új 7U Easy access to shared USB ports and CD-RW / DVD-ROM Combo Ideal for business-in-a-box configurations, legacy & future servers supported Battery Backup Units for use with IBM BladeCenter SAS Controller Module

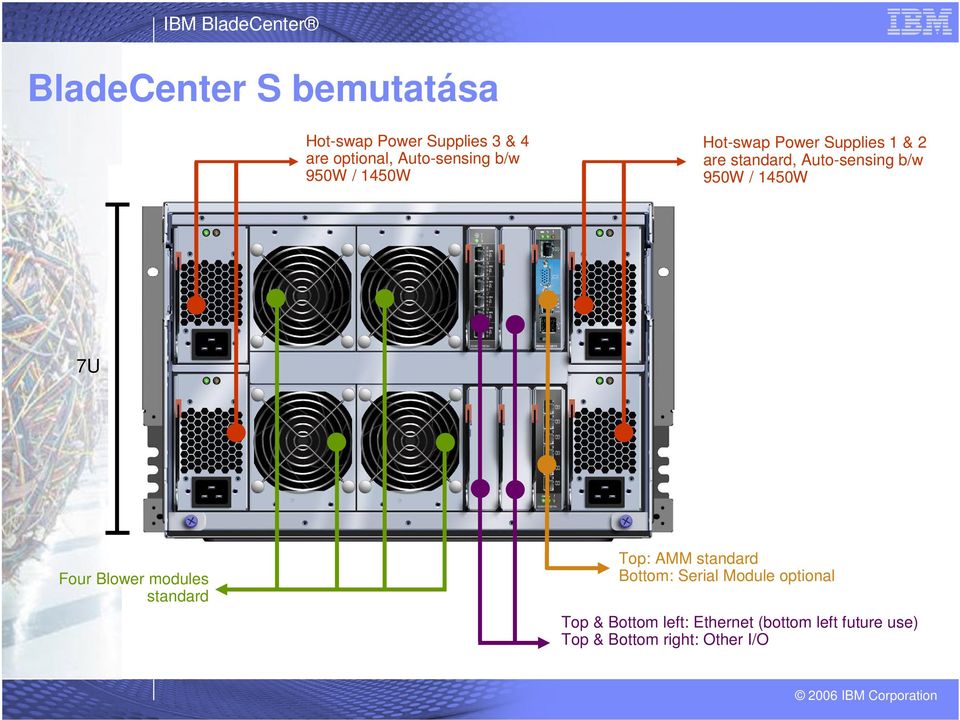

12 BladeCenter S bemutatása Hot-swap Power Supplies 3 & 4 are optional, Auto-sensing b/w 950W / 1450W Hot-swap Power Supplies 1 & 2 are standard, Auto-sensing b/w 950W / 1450W 7U Four Blower modules standard Top: AMM standard Bottom: Serial Module optional Top & Bottom left: Ethernet (bottom left future use) Top & Bottom right: Other I/O

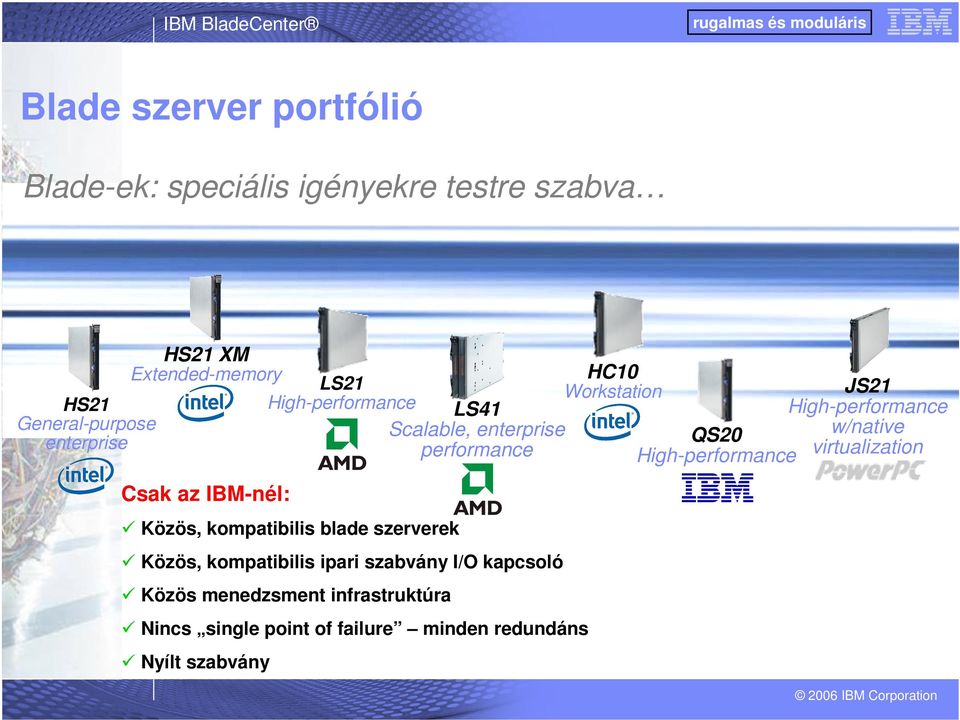

13 rugalmas és moduláris Blade szerver portfólió Blade-ek: speciális igényekre testre szabva HS21 General-purpose enterprise HS21 XM Extended-memory Csak az IBM-nél: LS21 High-performance Közös, kompatibilis blade szerverek LS41 Scalable, enterprise performance Közös, kompatibilis ipari szabvány I/O kapcsoló Közös menedzsment infrastruktúra Nincs single point of failure minden redundáns Nyílt szabvány HC10 Workstation QS20 High-performance JS21 High-performance w/native virtualization

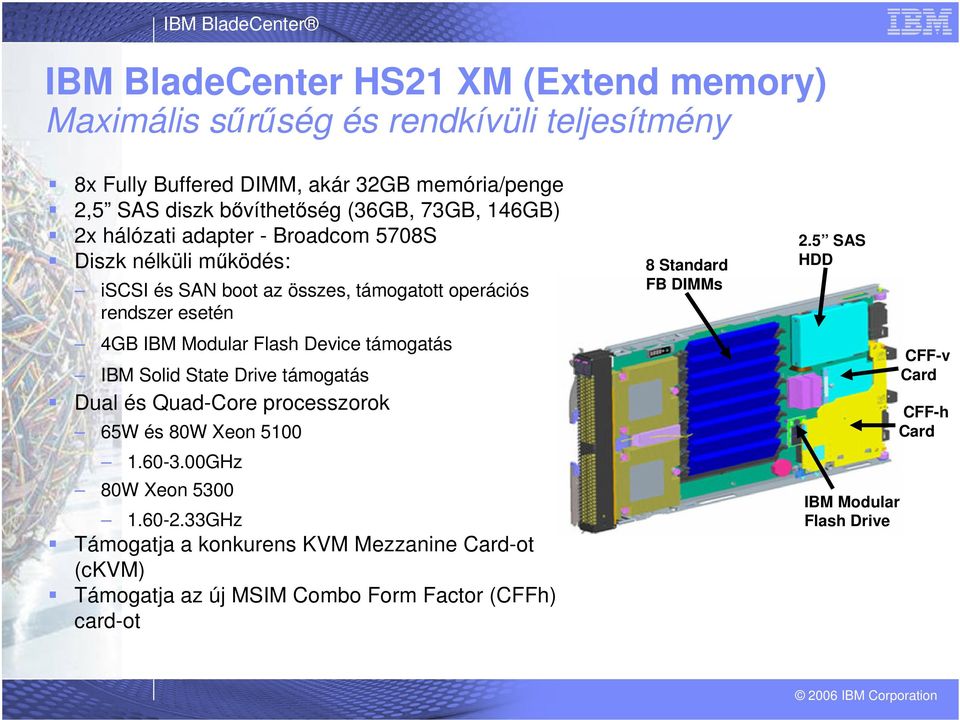

14 IBM BladeCenter HS21 XM (Extend memory) Maximális sűrűség és rendkívüli teljesítmény 8x Fully Buffered DIMM, akár 32GB memória/penge 2,5 SAS diszk bővíthetőség (36GB, 73GB, 146GB) 2x hálózati adapter - Broadcom 5708S Diszk nélküli működés: iscsi és SAN boot az összes, támogatott operációs rendszer esetén 4GB IBM Modular Flash Device támogatás IBM Solid State Drive támogatás Dual és Quad-Core processzorok 65W és 80W Xeon GHz 80W Xeon GHz Támogatja a konkurens KVM Mezzanine Card-ot (ckvm) Támogatja az új MSIM Combo Form Factor (CFFh) card-ot 8 Standard FB DIMMs 2.5 SAS HDD IBM Modular Flash Drive CFF-v Card CFF-h Card

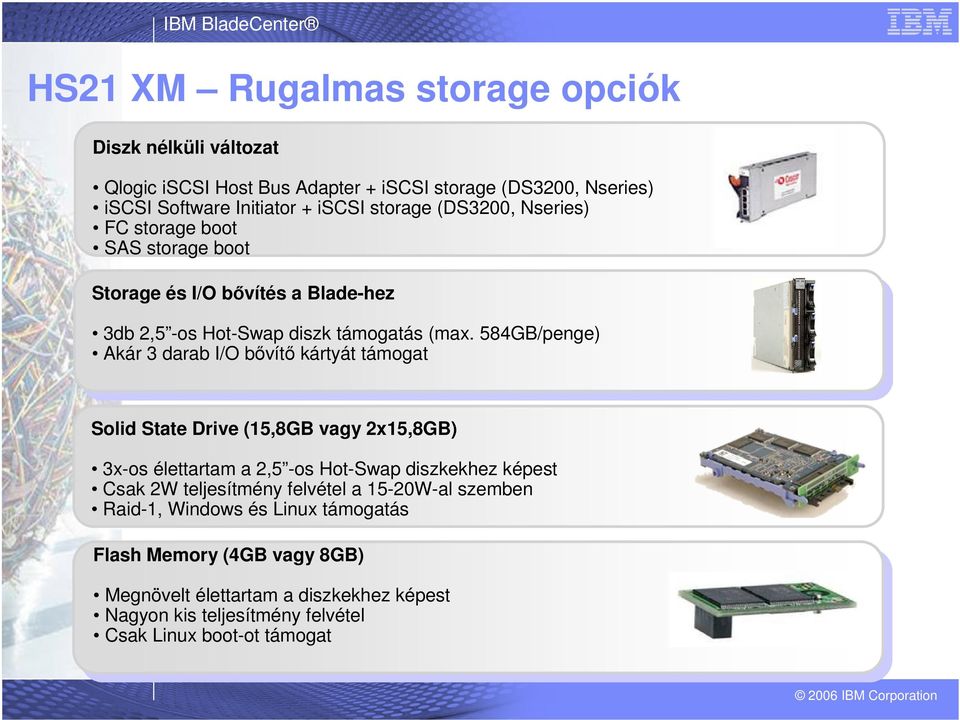

15 HS21 XM Rugalmas storage opciók Diszk nélküli változat Qlogic iscsi Host Bus Adapter + iscsi storage (DS3200, Nseries) iscsi Software Initiator + iscsi storage (DS3200, Nseries) FC storage boot SAS storage boot Storage és I/O bővítés a Blade-hez 3db 2,5 -os Hot-Swap diszk támogatás (max. 584GB/penge) Akár 3 darab I/O bővítő kártyát támogat Solid State Drive (15,8GB vagy 2x15,8GB) 3x-os élettartam a 2,5 -os Hot-Swap diszkekhez képest Csak 2W teljesítmény felvétel a 15-20W-al szemben Raid-1, Windows és Linux támogatás Flash Memory (4GB vagy 8GB) Megnövelt élettartam a diszkekhez képest Nagyon kis teljesítmény felvétel Csak Linux boot-ot támogat

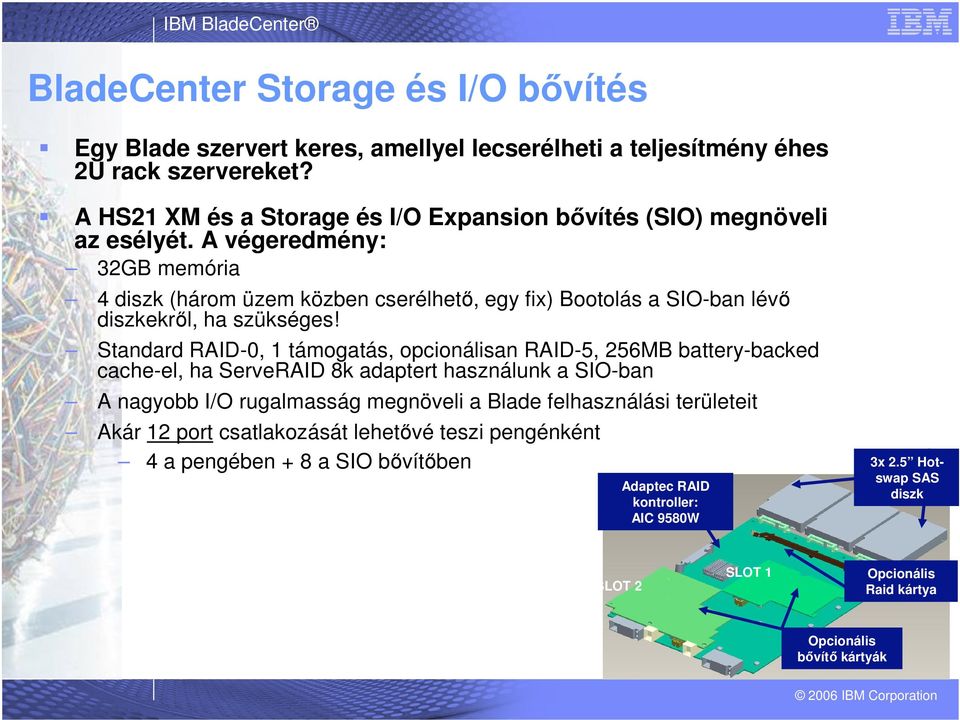

16 BladeCenter Storage és I/O bővítés Egy Blade szervert keres, amellyel lecserélheti a teljesítmény éhes 2U rack szervereket? A HS21 XM és a Storage és I/O Expansion bővítés (SIO) megnöveli az esélyét. A végeredmény: 32GB memória 4 diszk (három üzem közben cserélhető, egy fix) Bootolás a SIO-ban lévő diszkekről, ha szükséges! Standard RAID-0, 1 támogatás, opcionálisan RAID-5, 256MB battery-backed cache-el, ha ServeRAID 8k adaptert használunk a SIO-ban A nagyobb I/O rugalmasság megnöveli a Blade felhasználási területeit Akár 12 port csatlakozását lehetővé teszi pengénként 4 a pengében + 8 a SIO bővítőben Adaptec RAID kontroller: AIC 9580W 3x 2.5 Hotswap SAS diszk SLOT 2 SLOT 1 Opcionális Raid kártya Opcionális bővítő kártyák

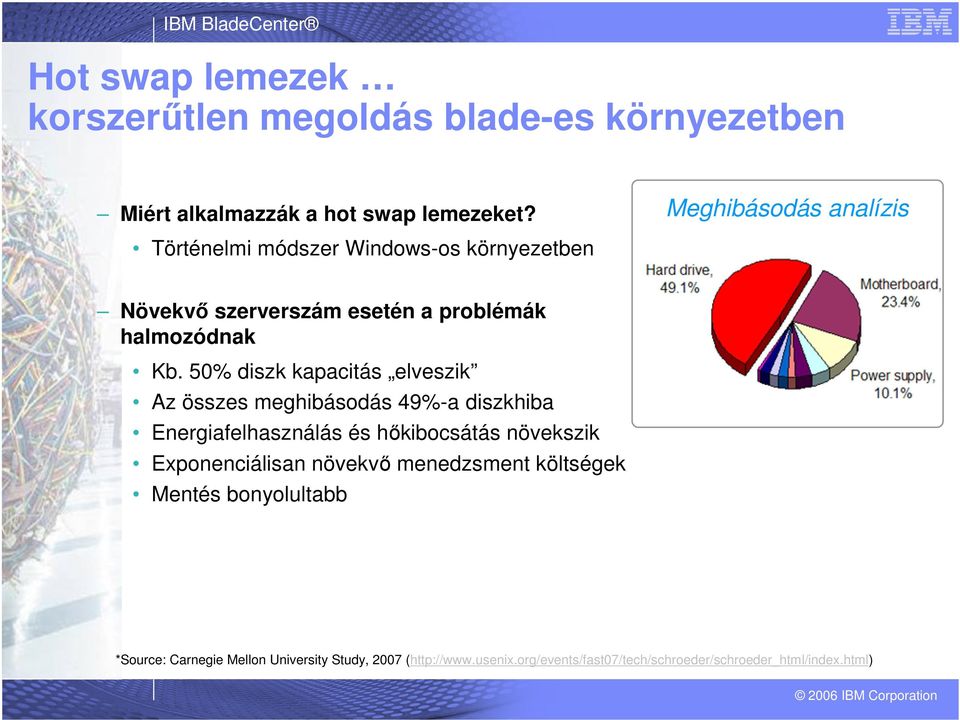

17 Hot swap lemezek korszerűtlen megoldás blade-es környezetben Miért alkalmazzák a hot swap lemezeket? Meghibásodás analízis Történelmi módszer Windows-os környezetben Növekvő szerverszám esetén a problémák halmozódnak Kb. 50% diszk kapacitás elveszik Az összes meghibásodás 49%-a diszkhiba Energiafelhasználás és hőkibocsátás növekszik Exponenciálisan növekvő menedzsment költségek Mentés bonyolultabb *Source: Carnegie Mellon University Study, 2007 (

18 Az IBM Solid State Drive előnyei Növekvő rendelkezésre állás és hatékonyság Rendkívüli megbízhatóság 3X rendelkezésre állás a tökrözött mechanikus diszkekhez képest Nincs meghibásodó mozgó alkatrész Enterprise wear leveling to extend life even further Új 87%-al kevesebb tápigény és hő a hagyományos diszkekhez képest Rugalmas telepítés minden op. rendszer támogatott Normál HDD helyére szerelhető Linux, Windows és VMware támogatás IBM 16GB Dual Solid State Drive

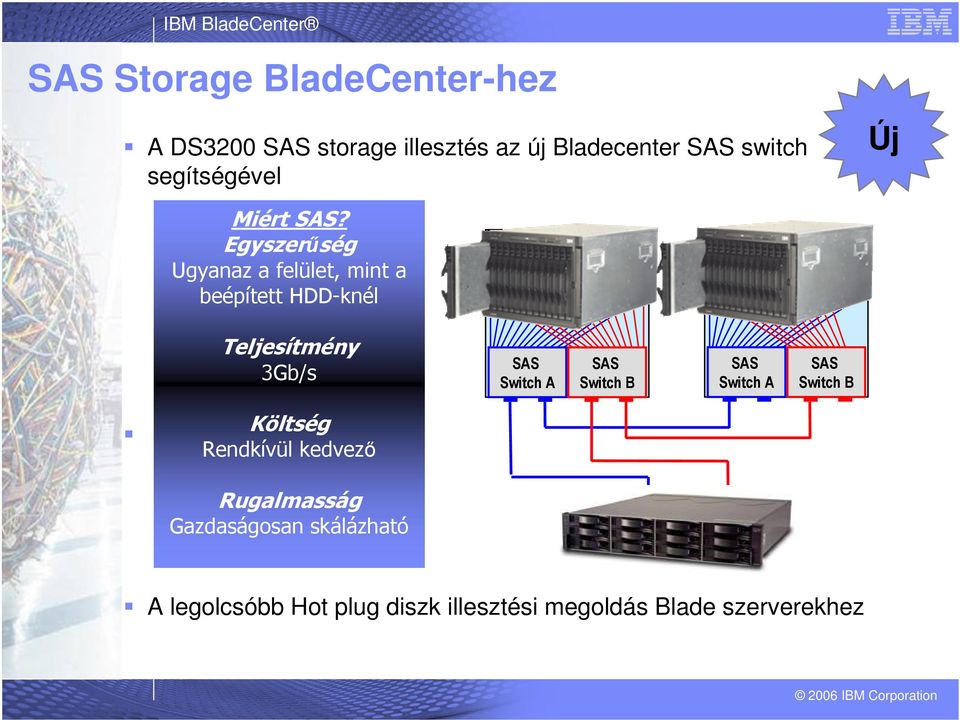

19 SAS Storage BladeCenter-hez A DS3200 SAS storage illesztés az új Bladecenter SAS switch segítségével Új Miért SAS? Egyszerűség Ugyanaz a felület, mint a beépített HDD-knél B B B B B B B B B B B 1 1 B 1 2 B 1 3 B 1 4 B B B B B B B B B B B 1 1 B 1 2 Teljesítmény 3Gb/s SAS Switch A SAS Switch B SAS Switch A SAS Switch B Költség Rendkívül kedvező Rugalmasság Gazdaságosan skálázható A legolcsóbb Hot plug diszk illesztési megoldás Blade szerverekhez

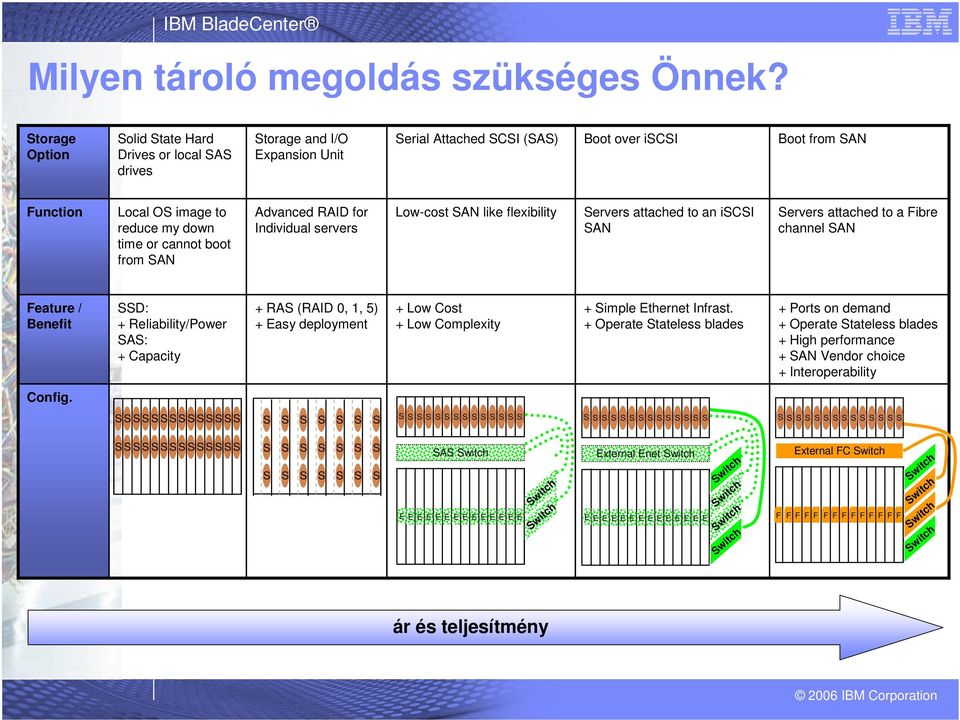

20 Milyen tároló megoldás szükséges Önnek? Storage Option Solid State Hard Drives or local SAS drives Storage and I/O Expansion Unit Serial Attached SCSI (SAS) Boot over iscsi Boot from SAN Function Local OS image to reduce my down time or cannot boot from SAN Advanced RAID for Individual servers Low-cost SAN like flexibility Servers attached to an iscsi SAN Servers attached to a Fibre channel SAN Feature / Benefit SSD: + Reliability/Power SAS: + Capacity + RAS (RAID 0, 1, 5) + Easy deployment + Low Cost + Low Complexity + Simple Ethernet Infrast. + Operate Stateless blades + Ports on demand + Operate Stateless blades + High performance + SAN Vendor choice + Interoperability Config. S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S S SAS Switch E E E E E E E E E E E E E E Switch Switch External Enet Switch E E E E E E E E E E E E E E Switch Switch Switch Switch External FC Switch F F F F F F F F F F F F F F Switch Switch Switch Switch ár és teljesítmény

21 rugalmas és moduláris Kapcsolómodul választék I/O: speciális igényekre testre szabva InfiniBand Ethernet Fibre Channel InfiniBand Csak az IBM-nél: Fibre Channel Közös, kompatibilis blade szerverek Közös, kompatibilis ipari szabvány I/O kapcsoló Közös menedzsment infrastruktúra Fibre Channel InfiniBand Nincs single point of failure minden redundáns Nyílt szabvány 1Gb, 10Gb Ethernet 1Gb Ethernet iscsi SAS

22 MSIM az I/O kapcsolók fejlődése Új Virtualizáció, multi-core és clustering több I/O portot igénylő technlógiák BladeCenter H - 8db I/O kapcsolat lehetősége A Multi-Switch Interconnect Module 8db port (HS21, LS21, JS21) 12db port (LS41) MSIM a high speed switch slot helyre kerül a BladeCenter H keretben A standard BladeCenter switch portfoliót támogatja Dual 4G Fibre Channel HCA Dual Fibre Channel/Ethernet Expansion Card

23 Workstation Blade Architektúra Új Connection Broker Broker IBM BladeCenter HC10 workstation blade-ek CP20 Workstation Connection Device

24 IBM BladeCenter HC10 megoldás CP20 Workstation device Alacsony fogyasztású eszköz, mely nem tartalmaz mozgó alkatrészt Nincs operációs rendszer 2xDVI-I video, 4xUSB, audió és Ethernet csatlakozások IBM BladeCenter HC10 Workstation blade (processzor, memória, diszk, grafikus processzor és operációs rendszer) Hardver alapú grafikus tömörítés és kódolás a teljesítmény és a biztonság érdekében Designed for Windows logo Rugalmas TCP/IP kapcsolat BladeCenter tulajdonságok és funkciók: Redundáns hot-plug tápegységek és ventilátorok Egyszerű külső központi menedzsment Különösen hatékony tápellátás

25 A BladeCenter HC10 felhasználási területe Very High-End Designers and Quantitative Analysts Workstations with ultra-high graphics teljesítmény szükséges Növekvő grafikus és számítási CAD Engineering Geographic Info Systems Trading Floor HC10 fejlett 3D vagy professzionális 2D grafikával Call Center Office, Productivity, Data Entry Virtual Client Solution

26 Rugalmasság a Connection Broker -en keresztül Free Seating Connection Broker Felhasználó azonosítás, erőforrás hozzárendelés Active Directory Bárki aki bejelentkezik erről az eszközről Fixed Seating

27 Köszönöm figyelmüket!
