Ugyanaz, mégis más HPE technológiák November

Átírás

1

2 Ugyanaz, mégis más HPE technológiák November

3 Persistensmemória

4 A memória és a tároló technológiák közeledése Perzisztens Memória = A memória sebessége + a tárolók perzisztenciája Byte címzésű Alacsony késleltetésű CPU Cache Memória Sebesség DRAM Persistens Memória Blokk alapú tároló Flash SDD Tároló Nagy késleltetésű Magnetic HDD Perzisztencia 4

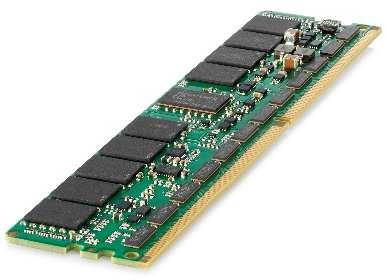

5 Mi az a nem-felejtős DIMM (NVDIMM)? Típusa NVDIMM-N (JEDEC sztenderd) A DRAM ot és a NAND Flash t kombinálja egyetlen DIMM -en A flash csak az perzisztens tárolásra használtatik(nem tudja a host elérni) Ezért olyan,mint egy DRAM: Néhány 10GB kapacitású Olvasási késleltetése ~50ns Élettartama és megbízhatósága megegyezik a DRAM-mal NVDIMM kontrollerátmozgatja az adatokat a RAM ól a Flash-be, áramszünet, vagy más esemény bekövetkeztekor HPE Smart Storage Battery biztosítja a szükséges energiát HPE NVDIMM-N-k részére (nem szükséges SuperCaps használata ) NVDIMM-N DDR4 DRAM Esemény vezérelt NAND flash

6 A szoftvereknek is fejlődniük kell a Perzisztent Memória használatához Application Objects Interpreters Libraries Operating System File system I/O Buffers Drivers ~25k instructions 3+ data copies 3 instructions 0 data copies Bottleneck? Application Objects Interpreters Libraries SSD/HDD Controller Cache Media Bottleneck Persistent Memory Media

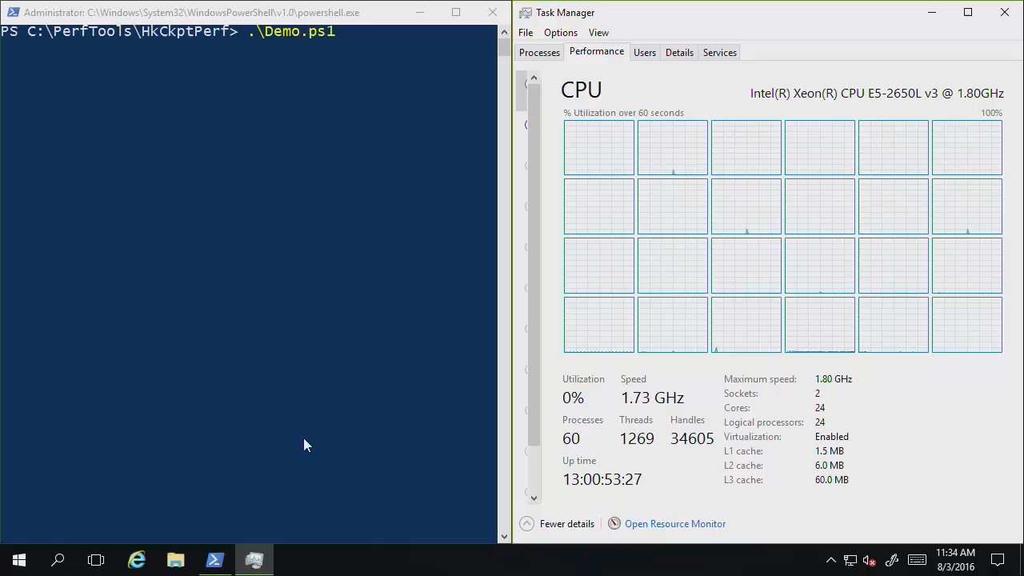

7 SQL2016 Tail of Log Mi az a Tail of the Log? Az a része az SQL tranzakciós ogfile-nak, mely a legutóbbi írásműveleteket tartalmazza Microsoft optimalizálta az SQL Server 2016-t a byte-címzésű perzisztensmemória használatára Mit mutat meg ez a demo? Baseline: Tranzakciós Log Ne SSD-k re 2 nd Test: Tranzakciós Log írása NVDIMM -be Eredmény: Az NVDIMM 2x teljesítményű + fele akkora késleltetésű, mint a leggyorsabb flash Jobb CPU kihasználtság érhető el a byte címezhetőségű tárolóval Szerver konfiguráció: 1x HPE ProLiant DL380 (2 processzor) 1x NVDIMM: Tail of the Log 2x SATA SSD (400 GB) database file-ok 1x NeSSD (400 GB) transaction log 128 GB memory Software: Windows Server 2016 and SQL Server 2016

8 NVDIMM Technológiai és Applikációs teljesítménye Technológiai teljesítmény Applikációs teljesítmény NVDIMM-ethasonlítunk SAS SSD 34x több IOPs PCIeWorkload Accelerator 24x több IOPs MSFTSQL Server 2012 (block) MSFT SQLServer 2016 (byteaddressable) MSFT Exchange 16x nagyobb sávszélesség 6x nagyobb sávszélesség 81x kisebb késleltetés 73x kisebb késleltetés Akár 2X gyorsabb Akár 4X gyorsabb Akár 63% gyorsabb

9 HPE skálázható perzisztens memória A titkos összetevő Applikációk 2. A BIOS felügyeli a HPE Skálázható Perzisztensmemória funkcionalítást SZERVER 6. Az applikációk csak a memóriában futnak, új teljesítmény szintet adnak a HPE Szervereknek DRAM 1. Itt kezdődiki a világon legtöbbször eladott szerverénél HPE ProLiant DL380! Tápellátás Flash 3. HPE SmartMemória DRAM az applikációk gyorsításához 5. Akkumulátorral kiegészített tápegység, mely a szükséges energiát biztosítja,mikor a DRAM-bólaFlash-bekell másolni az adatokat. 4. HPE 2.5 NeSSDs mint dedikált flashtier

10 Miért érdemes HPE Skálázható Perzisztens Memóriát használni? GB adatbázis visszaállítása a memóriába K Tpm x 0 Minutes SSDs HPE Scalable Persistent Memory A HPE Skálázható Perzisztens Memória használatával a visszaállítási idő akár 20x rövidebb! 10

11 Jittersmoothing

12 Mi is az a Jitter? Frequency Turbo Boost nélkül Turbo Boost engedélyezve Jitter akkor jön láátre, mikor a processzor frekvenciát vált Az Intel Turbo Boost mód engedélyezése drámaian meg tudja növelni a processzor frekvenciáját Minden alkalommal, mikor a processzor frekvencia változik, a core-ok megállnak Time Miért érdemes vele foglalkozni? A Jitter negatívan hat a A késleltetésre A teljesítmény meghatározására A terhelés felvételre Base Frequency Frequencies

13 Jitter Smoothing 2.2Ghz processor Jitter Smoothing Turbo Boost módban Frequency A Jitter Smoothing lecsökkenti a frekvencia váltásokat Intel Turbo Boost módban HPE szabadalmi oltalom alatt álló technológia Jobban meghatározható, megbízható teljesítményt eredményez Time Összefoglalva A jól meghatározható, megbízható teljesítmény előnyökkel jár Jitter Smoothing Base Frequency Turbo Frequencies

14 A Való életből: Szerver oldali Java terhelés CPU Frekvencia kihatása Elméleti frekvenciák 5.7%-al kevesebb mint a Max MHz 12% frekvencia növekedés

15 A Való életből: Szerver oldali Java terhelés CPU Frekvencia kihatása Gyakorlati frekvenciák 1.2% -altöbb mint aturbo MHz 5.2% teljesítmény növekedés a Baseline-hoz képest Sokszor a TurboBoosta Jittersmoothing-alegyütt sokkal jobb eredményeket ad, mint a TurboBoost önmagában

16 Coreboosting

17 A 2.8Ghz/4.0Ghz turbo processzor teljesítménye MIPS-ben Az ábra csak illusztráció MIPs 6,500 5,500 4,500 5,280 4,480 3,500 2,500 1, * Based on average of 10 clock cycles/instruction

18 A processzor teljesítménye HPE Core Boosting technológiával Az ábra csak illusztráció MIPs 18% Increase Over Turbo 6,240 5,280 4,480 Core Boosting technológia magasabb teljesítmény engedélyez bármennyi core-t is használunk Mindezt overclocking (megmarad az Intel garancia és megbízhatóság) Akár a licencszköltségis csökkenthető ha kisebb coreszámú processzort választunk Core Boosting technológiával Konkluzió: A CoreBoostingtechnológia novelia szerver teljesítményét, és csökkentheti a licenc költségeket * Based on average of 10 clock cycles/instruction

19 Biztonság

20 Biztosnágos indítás Az ilo és a BIOS együttműködésében lesz szuper biztonságos Silicon Root of Trust Hardverbe épített authentikáció A HPE által fejlesztett ilo chip ben levő logika ellenőrzi az ilo firmware--jét Ez a logika fixen bele van égetve az ilochip-be Megváltoztathatatlan Az ilo firmware authentikálja a szerver firmware-t A digitális aláírás meg kell egyezzen, különben az adott firmware t nem indíthatja el a szerver. System Firmware Option ROMs & OS Bootloader UEFI BIOS ilo 5 FW Authenticate Authenticate Az ilofirmwaremegbízható, és most már a BIOS is az (Megbízhatósági lánc chain of trust) A BIOS validálja az opciós ROM-katés az OS Bootloader-t az UEFI Secure Boot on keresztűl. Az opciós ROM-okill. azos Bootloader NEMlesz végrehajtva, ha az authentikáció nem sikerül. Hardware ilo 5 ASIC 20 Authenticate

21 HPE ProLiant Gen10 :A világ legbiztonságosabb szervere Véd Silicon Root of Trust CNSA Suite Two Factor Authentication CAC Prevent Firmware Attacks from OS Secure Erase of NAND Data Common Criteria & FIPS Level1 UEFI Secure Boot TPM 1.2 and 2.0 NIST b BIOS PCI-DSS Compliance Secure Supply Chain Beépített Észlel Firmware Runtime Validation Chassis Intrusion Detection on Most Servers HPE Rack Cabinet Door Detector Verified Boot Trusted execution Technology SIEM Tool Support Audit Logs Measured Boot Azonnal megállítani Visszaállít Secure Recovery of Essential FW HPE Pointnext recovery services Gyorsan visszaállítani 21

22 22

23 Hyperconvergens HPE SimpliVity 380

24 HPE SimpliVity az egyszerűsítést tovább viszi Legacy Stack Integrated Systems Other Hyperconverged Solutions HPE SimpliVity Servers & ware Storage Switch HA Shared Storage Pre-integrated storage and server Converge only Storage and server Backup & Dedupe WAN Optimization Cloud Gateway SSD Array Storage Caching Data Protection Apps (Backup & Replication) HPE Confidential For Training Purposes Only 24

25 Components of HPE OmniStack Data Center Data Virtualization Platform Data Virtualization Platform x86 platform x86 platform x86 platform HPE Confidential For Training Purposes Only 25

26 Components of HPE OmniStack Data Center Data Virtualization Platform Virtual Machines Virtual Disk Virtual Disk Datastore (NFS) Data Virtualization Platform x86 platform x86 platform x86 platform SSD SSD Z SSD SSD Disk Controller X86 Platform HPE Confidential For Training Purposes Only 26

27 Components of HPE OmniStack Data Center Data Virtualization Platform Typical x86 virtualization platform OmniStack Virtual Controller OmniStack Accelerator Card OmniStack Node OmniStack Virtual Controller Virtual Machines Virtual Disk Datastore (NFS) Virtual Disk NFS Direct Path Direct Path SSD SSD Z SSD SSD Disk Controller OmniStack Accelerator Card X86 Platform HPE Confidential For Training Purposes Only 27

28 Components of HPE OmniStack Data Center Data Virtualization Platform OmniStack Accelerator Card OmniStack Node Typical x86 virtualization platform OmniStack Virtual Controller OmniStack Virtual Controller Virtual Machines 5 5 Virtual Disk Virtual Disk Datastore (NFS) NFS Data Virtualization Platform Direct Path Direct Path x86 platform x86 platform x86 platform SSD SSD Z SSD SSD Disk Controller OmniStack Accelerator Card X86 Platform HPE Confidential For Training Purposes Only 28

29 Components of HPE OmniStack Data Center Data Virtualization Platform Typical x86 virtualization platform OmniStack Virtual Controller OmniStack Accelerator Card OmniStack Node Federation Data Virtualization Platform x86 platform x86 platform x86 platform x86 platform x86 platform x86 platform x86 platform x86 platform x86 platform Data Center 1 Data Center 2 Data Center 3 HPE Confidential For Training Purposes Only 29

30 HPE SimpliVity s Data Virtualization Platform App 3 App 4 PRESENTATION LAYER DATA MANAGEMENT LAYER DATA VIRTUALIZATION PLATFORM X86 CPU DRAM ALL DATA WRITTEN/REGISTERED TO VIRTUALIZATION PLATFORM ONLY UNIQUE DATA WRITTEN TO SSD SSD The best IO is the one you don t have to do. HPE Confidential For Training Purposes Only 30

31 HPE SimpliVity s Data Virtualization Platform App 3 App 4 PRESENTATION LAYER DATA MANAGEMENT LAYER X86 CPU DRAM SSD HDD The best IO is the one you don t have to do. HPE Confidential For Training Purposes Only 31

32 HPE SimpliVity s Data Virtualization Platform App 3 App 4 PRESENTATION LAYER DATA MANAGEMENT LAYER X86 CPU DRAM SSD HDD The best IO is the one you don t have to do. HPE Confidential For Training Purposes Only 32

33 Native Data Protection Fast Application Restore from Full Backup App 3 App 4 App 5 PRESENTATION LAYER PRESENTATION LAYER DATA MANAGEMENT LAYER DATA MANAGEMENT LAYER Local, Full Backup Remote Full Backup X86 CPU DRAM SSD HDD All data is deduplicated and compressed to minimize data flow across geography San Francisco New York The best IO is the one you don t have to do. HPE Confidential For Training Purposes Only 33

34 Miben más a Simplivity? HPE Confidential For Training Purposes Only 34

37 Protecting Your Data RAIN + RAID vs. RAIN SVT SVT SVT SVT SSD SSD SSD SSD SSD SSD SSD SSD Data Protection with RAIN + RAID (SimpliVity) VSA VSA VSA VSA SSD SSD SSD SSD SSD SSD SSD SSD Data Protection with RAIN 37 (c) 2017, SimpliVity Corporation. All rights reserved.

38 Kérdések?

39 Köszönöm a figyelmet! gabor.almasi@hpe.com 30/
