1 Újdonságok, érdekességek a HP világából Molnár Zoltán Senior Solution Architect zoltan.molnar@hp.com

2 HP Integrity Superdome X DVD modul 2 x 6 db tápegység Táp szellőző nyílás Elölnézet Kihúzó fül Magasság: 18U 4 x XBAR fabric module (XFMs) 2 x Global Partition Service Modules (GPSMs) 8 x interconnect modul Hátulnézet BL920s Gen8 penge szerverek (maximum 8 db) 2 x SD2 OA module Táp szellőző nyílás Insight Display AC input modul (3 vagy 1 fázis) Hűtő ventillátor (15 db: 3 sorban 5-5 db)

3 HP Superdome X hatékonysága és skálázhatósága Unikális x86 fizikai partícionálás HP npar erőforrás és licenc optimalizálás 16s / 240c / 4TB SLES 11sp3 8s / 120c / 2TB SLES 11sp x 12TB memória (384 slot) 1.9x skálázási faktor In-memory extrém gyors adatbázis Skálázható performancia kompromisszumok nélkül 4s / 60c / 1TB SLES 11sp3 2s / 30c /.5TB SLES 11sp3 1s / 15c /.25TB SLES 11sp x 1.9x max-jops 1.95x Közel lineáris 1s -> 16s skálázhatóság critical-jops Skálázhatóság: 1-8 szerver, 2-16 CPU foglalat, magszám Configuration key: s : Socket count, c : Core count, TB : memory in TB SPEC and the benchmark name SPECjbb are registered trademarks of the Standard Performance Evaluation Corporation (SPEC), see spec.org

4

5 A felhő evolúció új lépcsője: Matrix CS Enterprise CloudSystem Enterprise SW Matrix Operating Environment Elérhető 1 szerver, 8 & 16 szerver csomagban HP Insight Control CS Enterprise PAA add-on SW* (Platform, Applications and Analytics) Server Automation Ultimate Edition (minus Multimaster and Visualizer) DB & Middleware Automation (DB) Executive Scorecard (casual user for Cloud) CS Enterprise SW Enterprise appliance: Provisioning service for OpenStack technology Cloud Service Automation Operations Orchestration CS Foundation SW HP OneView* Matrix Operating Environment Elérhető 1 szerver, 8 & 16 szerver csomagban & OSI licenc formában Alkalmazás szolgáltatások Fejlett infrastruktúra szolgáltatások * opcionális

6 A felhő evolúció új lépcsője: Matrix CS Enterprise A migráció és az átalakítás megfelelő tervezést és támogatást igényel Matrix Operating Environment Elérhető 1 szerver, 8 & 16 szerver csomagban HP Insight Control Matrix OE elérhető a CS Enterprise csomagban CS Enterprise képes menedzselni a Matrix OE erőforrás csoportot CloudSystem Enterprise SW CS Enterprise PAA add-on SW* (Platform, Applications and Analytics) Server Automation Ultimate Edition (minus Multimaster and Visualizer) DB & Middleware Automation (DB) Executive Scorecard (casual user for Cloud) CS Enterprise SW Enterprise appliance: Provisioning service for OpenStack technology Cloud Service Automation Operations Orchestration CS Foundation SW HP OneView* Matrix Operating Environment Elérhető 1 szerver, 8 & 16 szerver csomagban & OSI licenc formában Alkalmazás szolgáltatások Fejlett infrastruktúra szolgáltatások * opcionális

7 HP 3PAR StoreServ AFA* és más újdonságok FP, RMC, AFC, TD, EW, TD és egyéb csábító érdekességek Copyright 2014 Hewlett-Packard Development Company, L.P. The information contained herein is subject to change without notice. * AFA All Flash Array

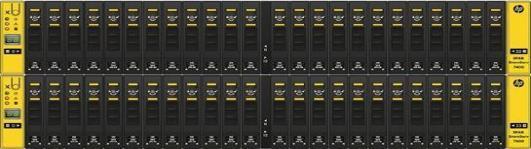

8 Melyik az All Flash Array (AFA)? Mi kell hozzá? Polimorf egyszerűség határtalan tároló megoldás De mi az a c betű? c 7200c 7400c 7450c Ha a költség számít A 7200c már $25k-tól Ha a skálázhatóság számít A akár 3.2 PB-ig Ha a teljesítmény számít A 7440c és 7450 All Flash Array több mint 900K <.7 ms késleltetés A korábbi 550K IOPS helyett! Hogyan?

9 HP 3PAR File Persona (FP) szoftver csomag A blokk-, a fájl- és az objektum hozzáférés konvergenciája ( c, mint Converged ) 128TB fájl kapacitás (64TB/kontroller pár): a felhasználók kapacitás kvóta szabályozásával Multi protokoll támogatás: SMB 3.0, 2.1, 2.0, 1.0; NFSv4.1, v4, v3; Object Access API Active Directory, LDAP és helyi azonosítással: beleértve a Windows infrastruktúra integrációt (DFS-N) és a Microsoft Management Console támogatást Saját (Home Folders) mappa és csoport megosztások (Group Shares): Offline Files, Folder Redirection, Roaming User Profiles támogatással Adat optimalizálási támogatás: Thin Built-In zero detect, Thin Provisioning, Adaptive Optimization, Dynamic Optimization, Adaptive FlashCache Adatvédelem: antivirus, file snapshots, Remote Copy replication, network share, NDMP-based backup és Data at Rest Encryption File Persona igénye: 1TB software LTU és választható 1GbE/10GbE bővítő kártyák a 3PAR StoreServ 7xx0c tárolókba 2-port 10Gb/s IP NIC 3PAR StoreServ Management Console (SSMC) SMB FC NFS iscsi REST FCoE

10 HP StoreOnce helyreállító vezérlő központ A konvergált adatvédelem és helyreállítás új alapja a Recovery Manager Central (RMC) Gyors Menet közbeni, alkalmazás konzisztens mentés és helyreállítás HP Catalyst Hatékony A közvetlen Express mentés a 3PAR-ról a StoreOnce-ra csökkenti a költségeket és a komplexitást HP 3PAR HP StoreOnce Megbízható Alkalmazások védelme az elérhető pillanatfelvételek és integrált mentések által Egyszerű A hypervisor és alkalmazás gazdák közvetlenül felügyelhetik a mentéseket a kedvenc felületen Technical Whitepaper:

11 Recovery Manager Central for vsphere (RMC-V) RMC communication based on REST API vcenter Administrator VCenter server HP RMC vcenter Plug-in for vsphere RMC call to mount Consistent Snapshots on RMC appliance VMWare vsphere Host Server Hardware RMC-V Appliance Data mover in a VM. Catalyst client moves the snapshot data to the StoreOnce deduplicated Catalyst Store. RMC Administrator FC- HBA IP NIC IP Network FC SAN RMC Data Flow Catalyst API data movement Manage ment I/F optional iscsi FC- Adapter FC- HBA NIC Virtual volumes Snapshots 3PAR StoreServ Disk Array Snapshot Backup & Recovery Catalyst Store Snapshot Backups StoreOnce Backup System

12 3PAR Adaptive Flash Cache (AFC) teljesítmény növelése HP 3PAR 7000 tárolóra gyakorolt hatás (working set = 1.2 x Cache size) 3 x IOPS 1/3 Latency A teszt rendszer konfigurációja: StoreServ Node 100% 8kB Random Reads Working set : Cache = 1.2 : 1 272GB total Cache (16GB DRAM + 256GB AFC) 320GB working set 32 x 10GB VV RAID5, SAS

13 HP 3PAR Flash hatékonysága SSD deduplikáció: inline, extra gyors minden 7000 és MU1 modellnél Thin Deduplication (TD) Express Indexing (EW) Thin Clones (TC) hash signatures generated inline by the ASIC xxx yyy zzz Hash L1 LBA VM cloning leverages XCOPY and ODX VM VM VM VM Hypervisor bit-to-bit compare on match offloaded to ASIC only unique data written to SSD L1 Table Hash L2 Hash L3 L2 Table L3 Table VM HP 3PAR Volume VM VM VM Clones are created on-the-fly without pre-allocating any storage New data is deduplicated inline ASIC által végrehajtott (offloaded) inline deduplikáció Gyors keresés 460TB nyers vagy több mint 1.3PB nettó kapacitásban, 4:1 dedupe aránnyal Duplikáció mentes VM klónok

14 HP 3PAR StoreServ Awards and Recognitions Scale: c Speed: 7450c 7440c Value: 7400c High End Storage Arrays Best-in-Class HP 3PAR StoreServ award Midrange Array Best-in-Class award Making the right flash memory storage array buying decision: Cost: 7200c IT-as-a-Service leadership Proven Flash-optimized Disruptive Tier 1 midrange Gartner Critical Systems Capabilities #1 Mid Range Overall Use Case HP 3PAR StoreServ InfoWorld Technology of the Year HP 3PAR StoreServ Gartner Critical Systems Capabilities #3 High End Overall Use Case HP 3PAR StoreServ

15 Élő példa hagyományos és AFA megoldással Ügyfél igény (csak az egyszerűség kedvéért): 1 db tároló, 87TiB nettó kapacitással Jó gyors teljesítmény, kiszámíthatatlan csúcsokra is Adatbázis, képek, virtuális szerverek, és fájl szolgáltatás 3 éves 7x24 garancia kiterjesztés Üzembe helyezés, alap oktatás Megfizethető-e? Felhasználás jellege Felhasználás Thin Effektív Valós aránya Dedup kapacitás kapacitás Database 28% 1,00:1 24,50 TiB 24,50 TiB Images 7% 1,00:1 6,13 TiB 6,13 TiB Virtual Servers 40% 4,00:1 35,00 TiB 8,75 TiB File Servers 25% 5,00:1 21,88 TiB 4,38 TiB Összesen 100% 2,00:1 87,50 TiB 43,75 TiB Thin Provisioning 25% Teljes Thin megtakarítás 2,67:1 32,81 TiB Az óvatos ajánlás: Representative dedup ratios of 1:1 for database, 1:1 for the images, 4:1 for the virtual servers, and 5:1 for the file server volumes. Thin provisioning 25% savings.

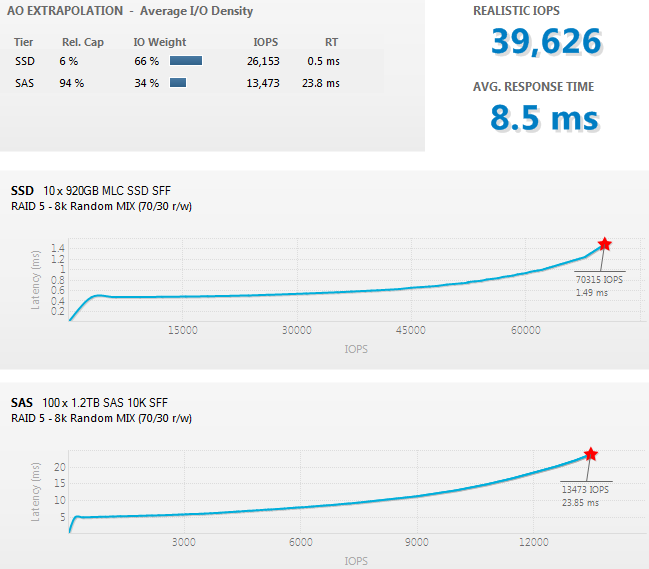

16 Tároló igény: hagyományos megoldás A csomag és az eredmény: 10 db 920GB SSD és 100 db 1,2TB 10k SAS 86,0 TiB nettó használható kapacitás IOPS (8,5 ms) reális teljesítmény (adathely függő) 10U helyfoglalás, 1,833 kw fogyasztás

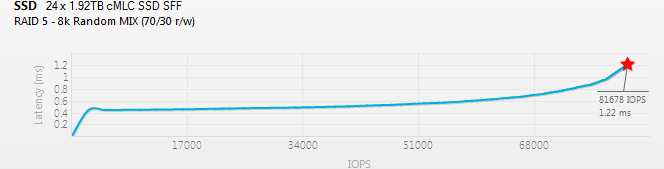

17 Tároló igény: All Flash Array megoldás A csomag és az eredmény: 24 db 1,92TB SSD 87,5 TiB nettó használható kapacitás IOPS (1,22 ms) lineáris és reális teljesítmény 2U helyfoglalás, 0,487 kw fogyasztás Na de mennyivel kerül ez többe? Műszaki különbségek: Helyfoglalás: 80% megtakarítás Fogyasztás: 73,4% megtakarítás Kétszeres IOPS teljesítmény 1/6-odszoros késleltetés (6-szor gyorsabb válaszidő) Egységes, lineáris teljesítmény, a rétegekből adódó kiszámíthatatlanság kiküszöbölésével

18 Tároló igény: All Flash Array vs hagyományos megoldás A focipálya formája és méretei (egyenlő pályák, egyenlő esélyek): HP 3PAR StoreServ 7200c 2N Fld Int Base (E7X67A) HP Installation and Startup Service (HA114A1) HP 3yr Foundation Care 24x7 Service (H7J34A3) OS-, Replication-, Reporting-, App for VMware Suite, Virtual Domains Minimális eltérés (de nem ezen múlik): All Flash Array esetén: Priority Optimization (nincsenek rétegek) Hagyományos esetben: Data Opt St v2 (a réteg kezelés miatt) Összegzés: Nem csak 7450, hanem bármilyen 3PAR Talán drágább listaár, de.. Kedvezőbb ügyfél ár Nagyobb teljesítmény Kisebb fogyasztás, hely Kiszámítható teljesítmény Bővíthető hagyományosan Mindennek az alapja: ASIC Nincsenek nem tervezhető meglepetések, buktatók Rövid leírás Listaár Kedvezményes ügyfél ár HP 3PAR 7200c 10x920GB SSD 100x1.2TB SAS ez a 100% ez a 100% HP 3PAR 7200c 24x1.92TB SSD +8,31% -11,84% Bár a listaár kicsit magasabb, de a kedvezményes végfelhasználói ár alacsonyabb

19 Beruházás védelem, azaz hány év legyen a garancia? Kezdeti beruházáskor A várható életciklusra További költségek nélkül A fenntartási költségek féken tartása

20 Érdekes HP 3PAR anyagok elérhetőségei The HP Storage BLOG The StoreServ 3PAR Portfolio StoreServ 3PAR 7000 Overview Say Hello to the StoreServ 3PAR 7540! 3PAR All Flash Deduplication Making Flash Affordable Online Import from EMC to 3PAR Understand the 3PAR ASIC The 6-Nines Guarantee Stay Up and Running 3PAR Remote Copy Demo 3PAR Ready, Set, Flash! Blog entry 3PAR Flash Advisor Toolset 3PAR StoreServ Concepts Guide Thin Technology White Paper (covers all dedup) Edison Dedup Competitive Compare (updated) Adaptive Flash Cache White Paper Adaptive Flash Cache Competitive Compare Adaptive Flash Cache Solution Brief Adaptive Optimization White Paper (updated)

21 Köszönöm a figyelmet Molnár Zoltán zoltan.molnar@hp.com Copyright 2012 Hewlett-Packard Development Company, L.P. The information contained herein is subject to change without notice.
