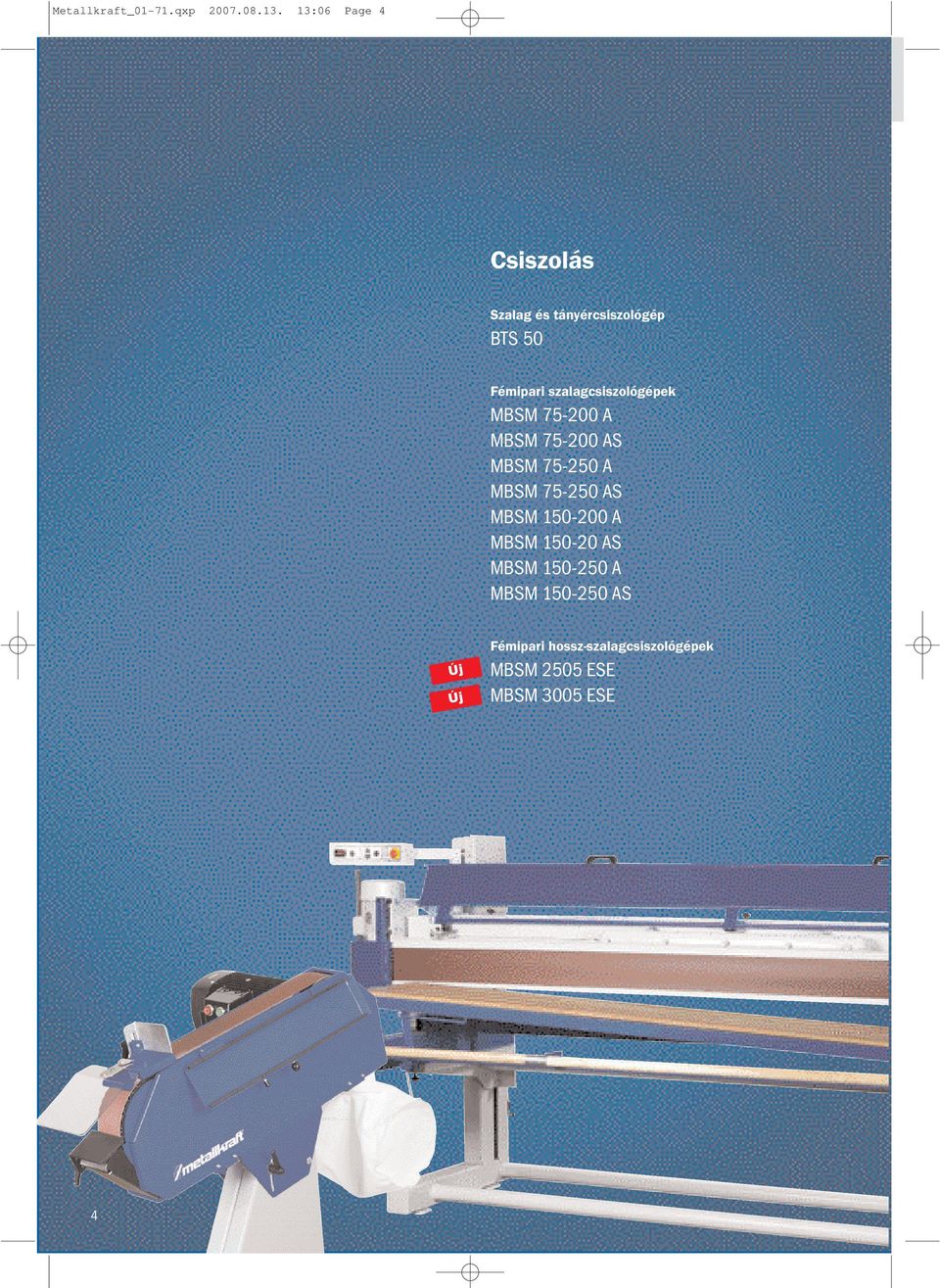

1 Metallkraft_01-71.qxp :06 Page 4 Szalag és tányércsiszológép BTS 50 Fémipari szalagcsiszológépek MBSM A MBSM AS MBSM A MBSM AS MBSM A MBSM AS MBSM A MBSM AS Új Új Fémipari hossz-szalagcsiszológépek MBSM 2505 ESE MBSM 3005 ESE 4

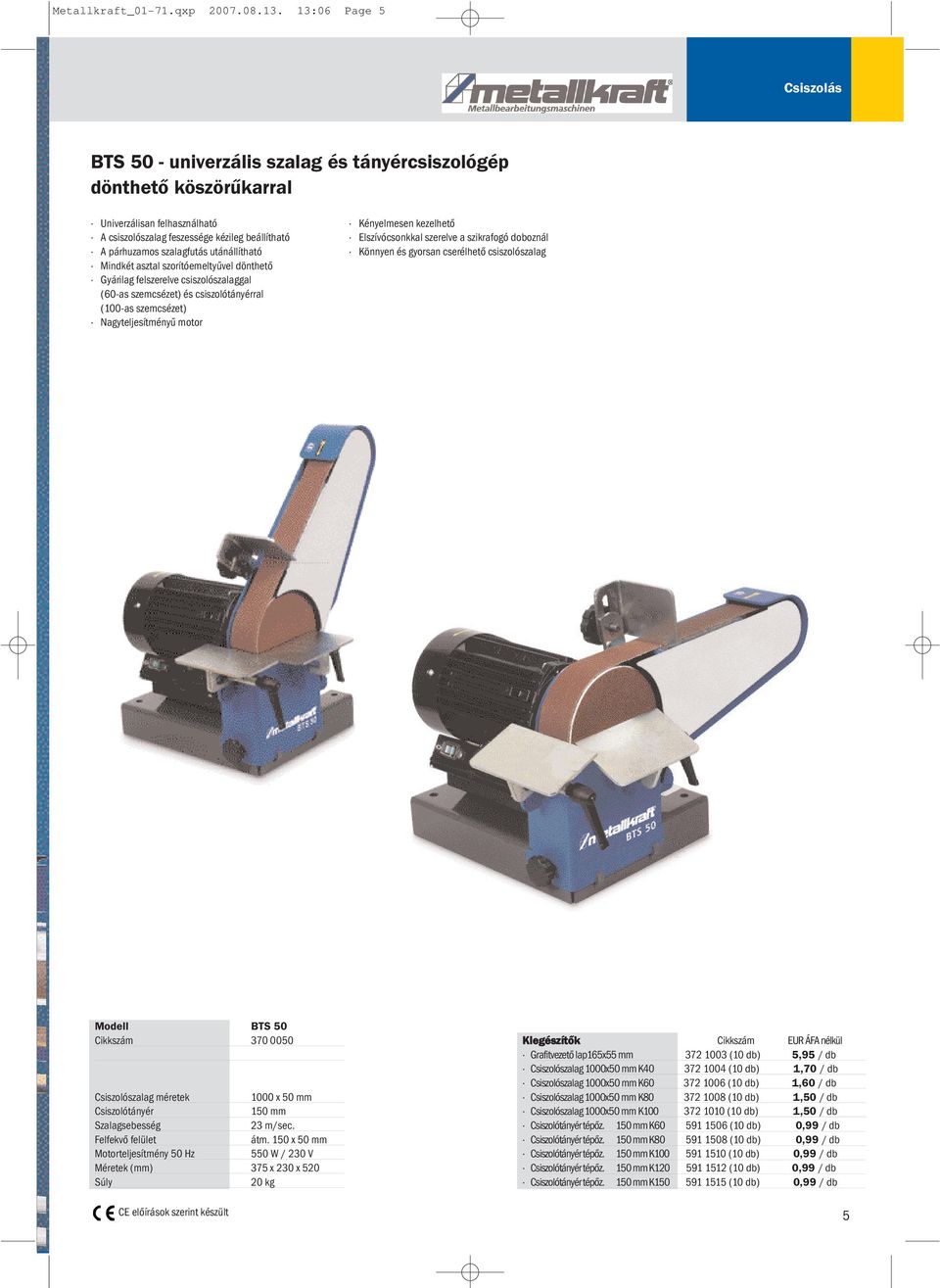

2 Metallkraft_01-71.qxp :06 Page 5 BTS 50 - univerzális szalag és tányércsiszológép dönthető köszörűkarral Univerzálisan felhasználható A csiszolószalag feszessége kézileg beállítható A párhuzamos szalagfutás utánállítható Mindkét asztal szorítóemeltyűvel dönthető Gyárilag felszerelve csiszolószalaggal (60-as szemcsézet) és csiszolótányérral (100-as szemcsézet) Nagyteljesítményű motor Kényelmesen kezelhető Elszívócsonkkal szerelve a szikrafogó doboznál Könnyen és gyorsan cserélhető csiszolószalag Modell BTS Csiszolószalag méretek 1000 x 50 mm Csiszolótányér 150 mm Szalagsebesség 23 m/sec. Felfekvő felület átm. 150 x 50 mm Motorteljesítmény 50 Hz 550 W / 230 V Méretek (mm) 375 x 230 x 520 Súly 20 kg Kiegészítõk Grafitvezető lap165x55 mm (10 db) 5,95 / db Csiszolószalag 1000x50 mm K (10 db) 1,70 / db Csiszolószalag 1000x50 mm K (10 db) 1,60 / db Csiszolószalag1000x50 mm K (10 db) 1,50 / db Csiszolószalag1000x50 mm K (10 db) 1,50 / db Csiszolótányér tépőz. 150 mm K (10 db) 0,99 / db Csiszolótányér tépőz. 150 mm K (10 db) 0,99 / db Csiszolótányér tépőz. 150 mm K (10 db) 0,99 / db Csiszolótányér tépőz. 150 mm K (10 db) 0,99 / db Csiszolótányér tépőz. 150 mm K (10 db) 0,99 / db CE előírások szerint készült 5

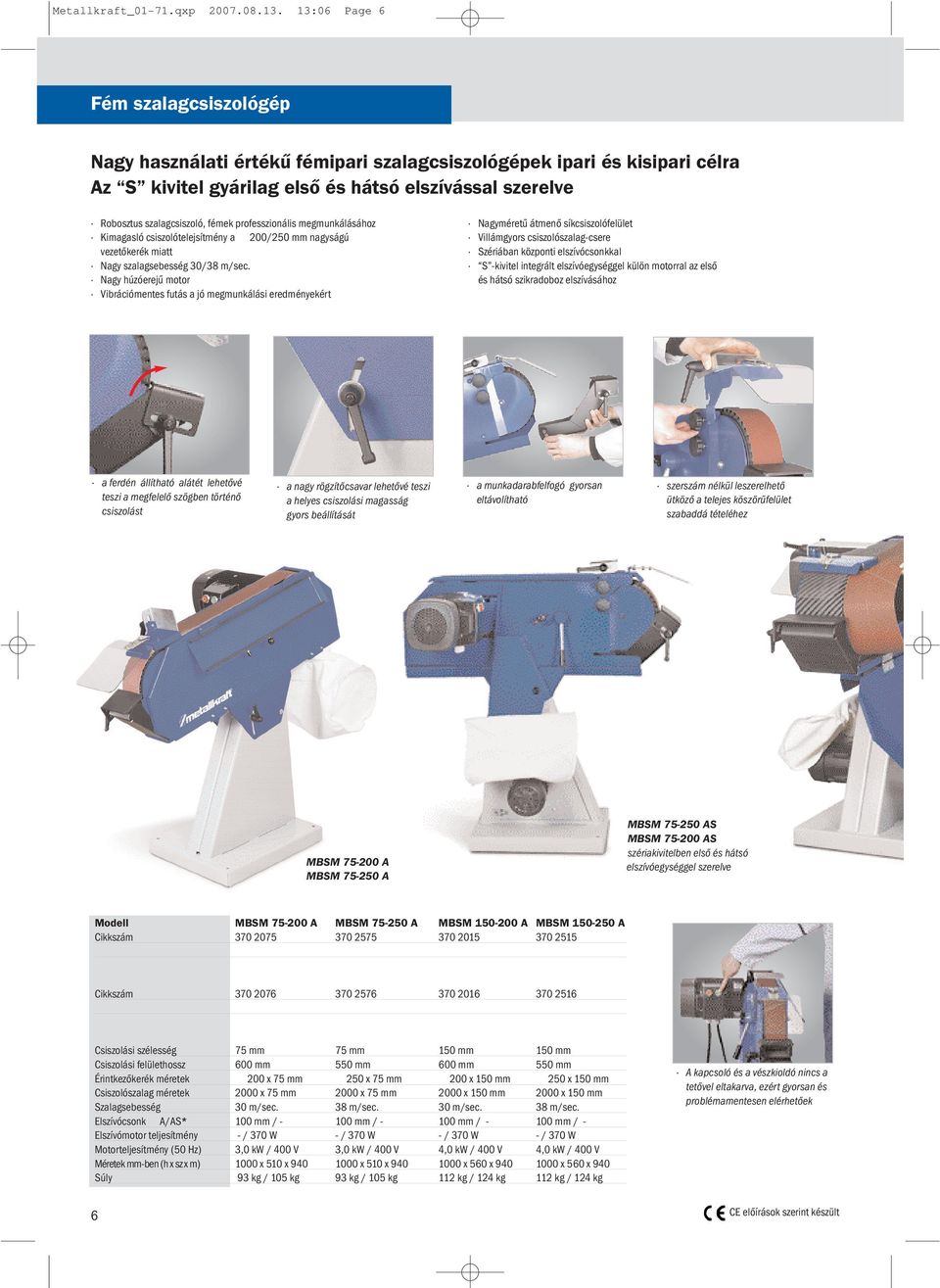

3 Metallkraft_01-71.qxp :06 Page 6 Fém szalagcsiszológép Nagy használati értékű fémipari szalagcsiszológépek ipari és kisipari célra Az S kivitel gyárilag első és hátsó elszívással szerelve Robosztus szalagcsiszoló, fémek professzionális megmunkálásához Kimagasló csiszolótelejsítmény a 200/250 mm nagyságú vezetőkerék miatt Nagy szalagsebesség 30/38 m/sec. Nagy húzóerejű motor Vibrációmentes futás a jó megmunkálási eredményekért Nagyméretű átmenő síkcsiszolófelület Villámgyors csiszolószalag-csere Szériában központi elszívócsonkkal S -kivitel integrált elszívóegységgel külön motorral az első és hátsó szikradoboz elszívásához a ferdén állítható alátét lehetővé teszi a megfelelő szögben történő csiszolást a nagy rögzítőcsavar lehetővé teszi a helyes csiszolási magasság gyors beállítását a munkadarabfelfogó gyorsan eltávolítható szerszám nélkül leszerelhető ütköző a telejes köszörűfelület szabaddá tételéhez MBSM A MBSM A MBSM AS MBSM AS szériakivitelben első és hátsó elszívóegységgel szerelve Modell MBSM A MBSM A MBSM A MBSM A i szélesség 75 mm 75 mm 150 mm 150 mm i felülethossz 600 mm 550 mm 600 mm 550 mm Érintkezőkerék méretek 200 x 75 mm 250 x 75 mm 200 x 150 mm 250 x 150 mm Csiszolószalag méretek 2000 x 75 mm 2000 x 75 mm 2000 x 150 mm 2000 x 150 mm Szalagsebesség 30 m/sec. 38 m/sec. 30 m/sec. 38 m/sec. Elszívócsonk A/AS* 100 mm / mm / mm / mm / - Elszívómotor teljesítmény - / 370 W - / 370 W - / 370 W - / 370 W Motorteljesítmény (50 Hz) 3,0 kw / 400 V 3,0 kw / 400 V 4,0 kw / 400 V 4,0 kw / 400 V Méretek mm-ben (h x sz x m) 1000 x 510 x x 510 x x 560 x x 560 x 940 Súly 93 kg / 105 kg 93 kg / 105 kg 112 kg / 124 kg 112 kg / 124 kg A kapcsoló és a vészkioldó nincs a tetővel eltakarva, ezért gyorsan és problémamentesen elérhetőek 6 CE előírások szerint készült

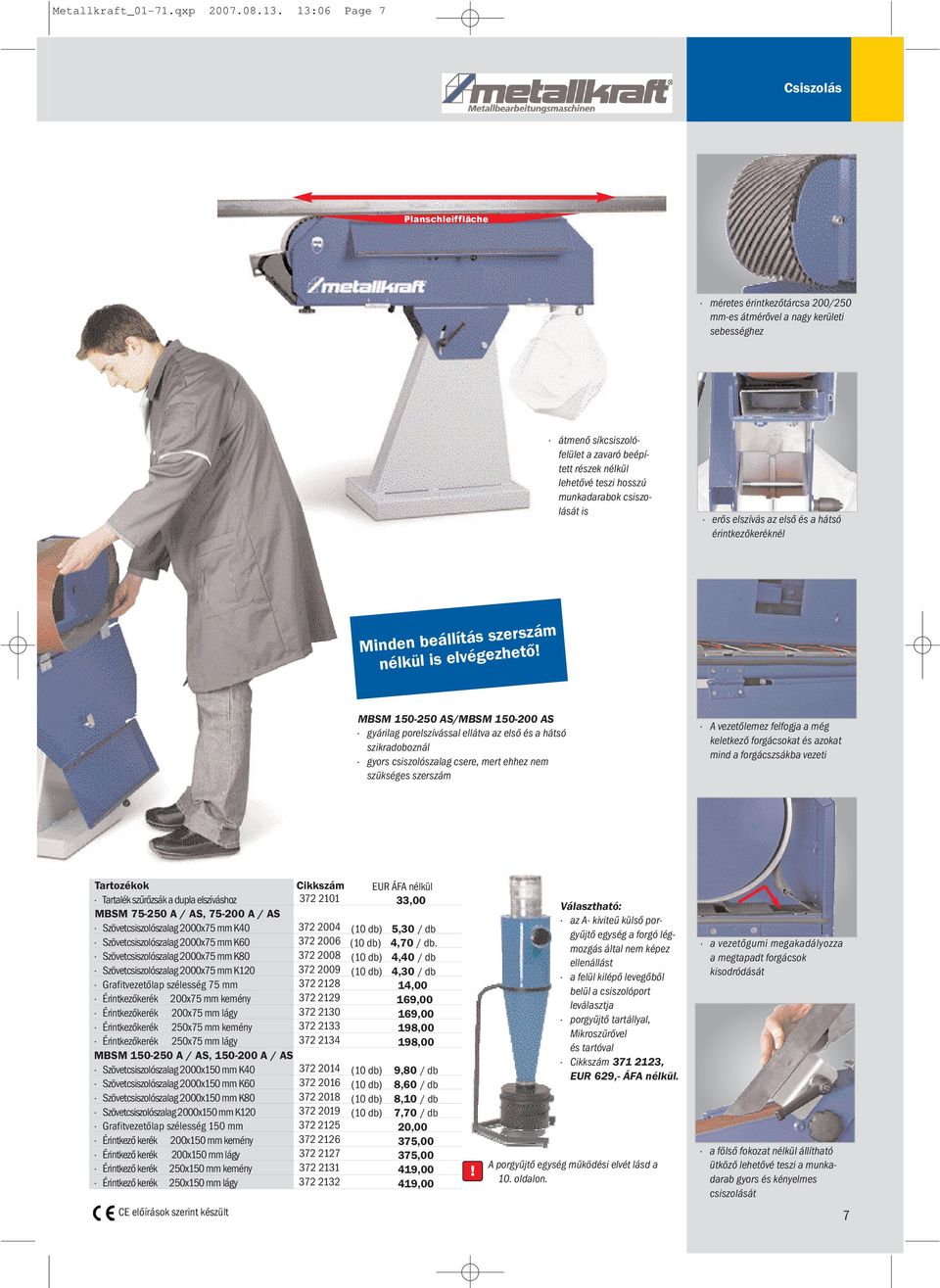

4 Metallkraft_01-71.qxp :06 Page 7 Planschleiffläche méretes érintkezőtárcsa 200/250 mm-es átmérővel a nagy kerületi sebességhez átmenő síkcsiszolófelület a zavaró beépített részek nélkül lehetővé teszi hosszú munkadarabok csiszolását is erős elszívás az első és a hátsó érintkezőkeréknél Minden beállítás szerszám nélkül is elvégezhető! MBSM AS/MBSM AS gyárilag porelszívással ellátva az első és a hátsó szikradoboznál gyors csiszolószalag csere, mert ehhez nem szükséges szerszám A vezetőlemez felfogja a még keletkező forgácsokat és azokat mind a forgácszsákba vezeti Tartozékok Tartalék szűrőzsák a dupla elszíváshoz MBSM A / AS, A / AS Szövetcsiszolószalag 2000x75 mm K40 Szövetcsiszolószalag 2000x75 mm K60 Szövetcsiszolószalag 2000x75 mm K80 Szövetcsiszolószalag 2000x75 mm K120 Grafitvezetőlap szélesség 75 mm Érintkezőkerék 200x75 mm kemény Érintkezőkerék 200x75 mm lágy Érintkezőkerék 250x75 mm kemény Érintkezőkerék 250x75 mm lágy MBSM A / AS, A / AS Szövetcsiszolószalag 2000x150 mm K40 Szövetcsiszolószalag 2000x150 mm K60 Szövetcsiszolószalag 2000x150 mm K80 Szövetcsiszolószalag 2000x150 mm K120 Grafitvezetőlap szélesség 150 mm Érintkező kerék 200x150 mm kemény Érintkező kerék 200x150 mm lágy Érintkező kerék 250x150 mm kemény Érintkező kerék 250x150 mm lágy ,00 (10 db) 5,30 / db (10 db) 4,70 / db. (10 db) 4,40 / db (10 db) 4,30 / db 14,00 169,00 169,00 198,00 198,00 (10 db) 9,80 / db (10 db) 8,60 / db (10 db) 8,10 / db (10 db) 7,70 / db 20,00 375,00 375,00 419,00 419,00! Választható: az A- kiviteű külső porgyűjtő egység a forgó légmozgás által nem képez ellenállást a felül kilépő levegőből belül a csiszolóport leválasztja porgyűjtő tartállyal, Mikroszűrővel és tartóval , EUR 629,- ÁFA nélkül. A porgyűjtő egység működési elvét lásd a 10. oldalon. a vezetőgumi megakadályozza a megtapadt forgácsok kisodródását a fölső fokozat nélkül állítható ütköző lehetővé teszi a munkadarab gyors és kényelmes csiszolását CE előírások szerint készült 7

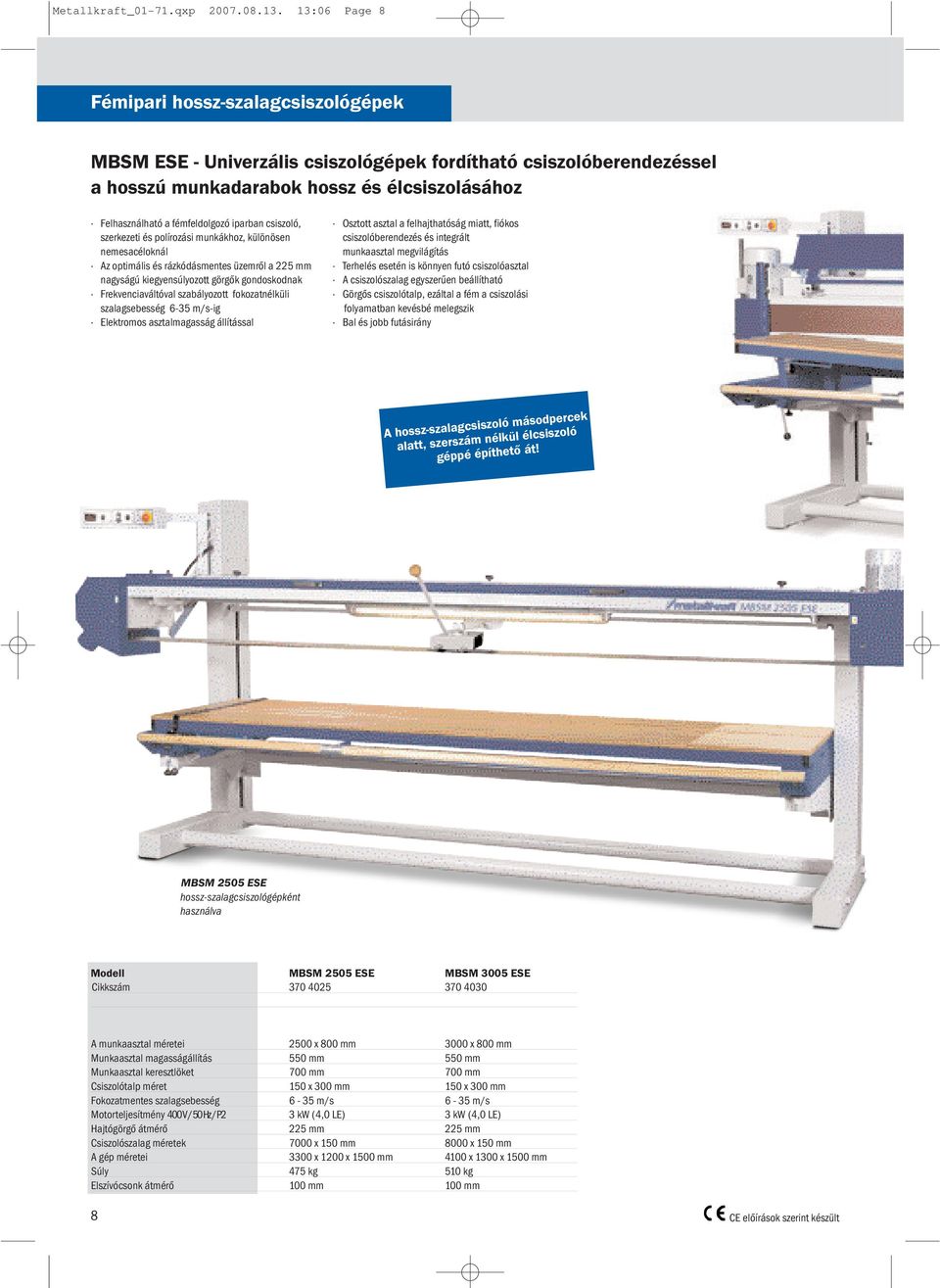

5 Metallkraft_01-71.qxp :06 Page 8 Fémipari hossz-szalagcsiszológépek MBSM ESE - Univerzális csiszológépek fordítható csiszolóberendezéssel a hosszú munkadarabok hossz és élcsiszolásához Felhasználható a fémfeldolgozó iparban csiszoló, szerkezeti és polírozási munkákhoz, különösen nemesacéloknál Az optimális és rázkódásmentes üzemről a 225 mm nagyságú kiegyensúlyozott görgők gondoskodnak Frekvenciaváltóval szabályozott fokozatnélküli szalagsebesség 6-35 m/s-ig Elektromos asztalmagasság állítással Osztott asztal a felhajthatóság miatt, fiókos csiszolóberendezés és integrált munkaasztal megvilágítás Terhelés esetén is könnyen futó csiszolóasztal A csiszolószalag egyszerűen beállítható Görgős csiszolótalp, ezáltal a fém a csiszolási folyamatban kevésbé melegszik Bal és jobb futásirány A hossz-szalagcsiszoló másodpercek alatt, szerszám nélkül élcsiszoló géppé építhető át! MBSM 2505 ESE hossz-szalagcsiszológépként használva Modell MBSM 2505 ESE MBSM 3005 ESE A munkaasztal méretei 2500 x 800 mm 3000 x 800 mm Munkaasztal magasságállítás 550 mm 550 mm Munkaasztal keresztlöket 700 mm 700 mm Csiszolótalp méret 150 x 300 mm 150 x 300 mm Fokozatmentes szalagsebesség 6-35 m/s 6-35 m/s Motorteljesítmény 400 V / 50 Hz / P2 3 kw (4,0 LE) 3 kw (4,0 LE) Hajtógörgő átmérő 225 mm 225 mm Csiszolószalag méretek 7000 x 150 mm 8000 x 150 mm A gép méretei 3300 x 1200 x 1500 mm 4100 x 1300 x 1500 mm Súly 475 kg 510 kg Elszívócsonk átmérő 100 mm 100 mm 8 CE előírások szerint készült

6 Metallkraft_01-71.qxp :06 Page 9 ÚJ Szériaszerűen fiókos csiszolóberendezéssel Osztott asztal a felhajthatóságért a speciális élcsiszoló feladatokhoz MBSM 2505 ESE Billenthető csiszolóberendezéssel élcsiszolási feladatokhoz 1 2 Csiszolóasztal gyárilag ütközősínnel ellátva 3 Billentőberendezés gyorsszorítóval Nagyteljesítményű 3,0 kw motorral Ergonómiailag jól elrendezett kezelőpult Csiszolótalp két nagy gumigörgővel a kisebb súrlódási hő Az elülső oldalról egyszerű kezelhetőség érdekében Vészkikapcsolóval (3), elektromos asztalmagasság állítóval (2) A csiszolótalp dönthető csapágyazása miatt ferdeélű és fordulatszabályozóval a fokozatmentes szalagsebességhez munkadarabokhoz is megfelelő (1), digitális kijelzővel Alkalmazások Fémfelületek nemesítése és struktúrálása Hegesztés után kékre színeződött felületek tisztítása Hosszú hegesztési varratok lecsiszolása Selyemmatt vagy selyemfényű nemesítések gyapjúszalaggal, ezáltal finomabb anyagfelületek létrehozása Alumínium*, acél és nemesacél megmunkálásához Fontos információ! Alumínium csiszolásakor a robbanásveszély miatt feltétlenül ügyeljünk arra, hogy csak víz felhasználásával csiszoljunk! CE előírások szerint készült A különféle felhasználási területek miatt a megfelelő mennyiségű csiszolóanyag szükséges. 225 mm-es kiegyensúlyozott szalaggörgők gondoskodnak az optimális és vibrációmentes üzemről A szükséges csiszolóanyagokat és tartozékokat a katalógus 10. oldalán találja meg. 9

7 Metallkraft_01-71.qxp :06 Page 10 Metallkraft felhasználási anyagok nagy igénybevételre és csiszolási teljesítményhez Csiszolószalagok az MBSM 2505 ESE géphez Méret: 150 x 7000 mm Csiszolószalagok az MBSM 3050 ESE géphez Méret: 150 x 8000 mm Szemcsézet Szemcsézet BTS 50 Grafit alátét 165x55 mm (10 db) 5,40 / db Csiszolószalag 1000x50 mm K (10 db) 1,70 / db Csiszolószalag 1000x50 mm K (10 db) 1,60 / db Csiszolószalag 1000x50 mm K (10 db) 1,50 / db Csiszolószalag 1000x50 mm K (10 db) 1,50 / db Csiszolótányér öntap. 150 mm K (10 db) 0,99 / db Csiszolótányér öntap. 150 mm K (10 db) 0,99 / db Csiszolótányér öntap. 150 mm K (10 db) 0,99 / db Csiszolótányér öntap. 150 mm K (10 db) 0,99 / db Csiszolótányér öntap. 150 mm K (10 db) 0,99 / db MBSM E, A/AS, A/AS Tartalék szűrőzsák duplaelszívás ,00 Grafitalátét szélesség 75 mm ,00 Érintkező kerék MBSM E-hez ,00 Érintkező kerék 200x75 mm kemény* ,00 Érintkező kerék 200x75 mm lágy* ,00 Érntkező kerék 250x75 mm kemény ,00 Érintkező kerék 250x75 mm lágy ,00 Csiszolószalag 2000x75 mm K (10 db) 5,30 / db Csiszolószalag 2000x75 mm K (10 db) 4,70 / db Csiszolószalag 2000x75 mm K (10 db) 4,40 / db Csiszolószalag 2000x75 mm K (10 db) 4,30 / db MBSM A/AS, A/AS Tartalék szűrőzsák dupla elszívás ,00 Grafitalátét szélesség 150 mm ,00 Érintkező kerék 200x150 mm kemény ,00 Érintező kerék 200x150 mm lágy ,00 Érintkező kerék 250x150 mm kemény ,00 Érintkező kerék 250x150 mm lágy ,00 Csiszolószalag 2000x150 mm K (10 db) 9,80 / db Csiszolószalag 2000x150 mm K (10 db) 8,60 / db Csiszolószalag 2000x150 mm K (10 db) 8,10 / db Csiszolószalag 2000x150 mm K (10 db) 7,70 / db Tartozék MBSM AS, AS, AS, AS-hez Cyklone forgácsgyűjtő ,00 alumínium csiszoláshoz ** , , , , , , ,70 nemesacél és acél csiszolásához , , , , , , ,50 elő- és nemesacél csiszoláshoz *** , , ,30 elő- és nemesacél csiszoláshoz**** , , , , ,00 gyapjú csiszolószalagok durva közép finom ,00 167,00 167,00 speciálisan acél csiszolásához , , , , , , ,00 alumínium csiszoláshoz** , , , , , , ,90 nemesacél és acél csiszolásához , , , , , , ,60 elő- és nemesacél csiszoláshoz *** , , ,70 elő- és nemesacél csiszoláshoz **** , , , , ,40 gyapjú csiszolószalagok durva ,00 közép ,00 finom ,00 speciálisan acél csiszolásához , , , , , , ,40 * Az érintkező kerék kizárólag az MBSM A/AS-hez felel meg A pormentes levegõ kifelé megy ** Alumínium köszörülésekor a robbanás veszély miatt feltétlenül ügyeljünk arra, hogy csak nedvesen, víz felhasználásával csiszoljunk! *** Poliészter alátéttel, ami optimálisan megfelel nedves csiszoláshoz, vagy ha a szorítónyomás a csiszolásnál megfelelő **** Gyapotból készült lágy szövetalátéttel Mikroszûrõ A Ciklon forgácsgyűjtő működési elve külső porgyűjtőegység az AS kivitel részére a forgó légmozgás által nem képződik ellenállás a belső részben leválik a fenn kilépő levegőből a köszörűpor porgyűjtő tartállyal, mikroszűrővel és tartóval Porgyûjtõ tartály 10
