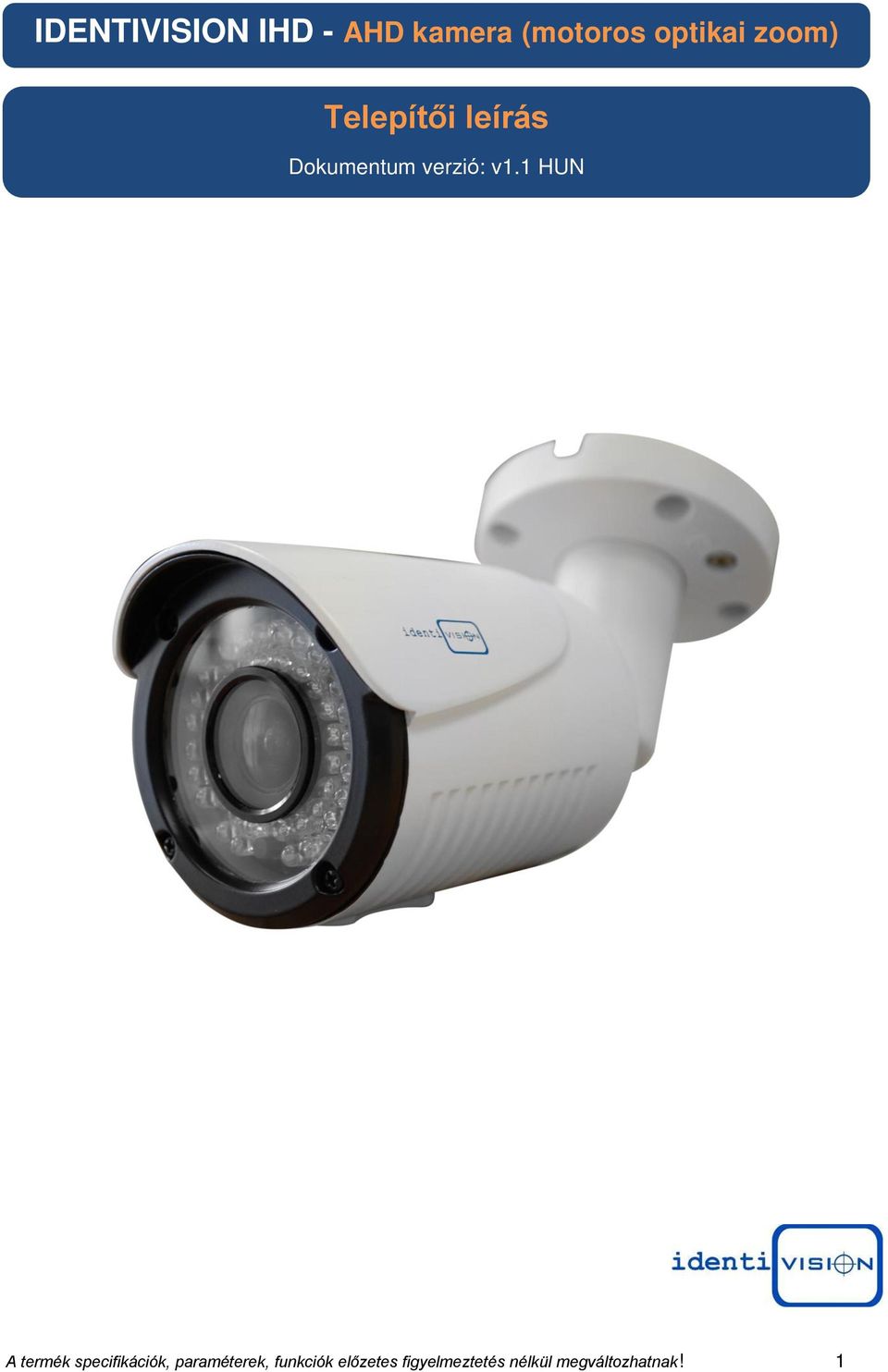

1 IDENTIVISION IHD - AHD kamera (motoros optikai zoom) Telepítői leírás Dokumentum verzió: v1.1 HUN A termék specifikációk, paraméterek, funkciók előzetes figyelmeztetés nélkül megváltozhatnak! 1

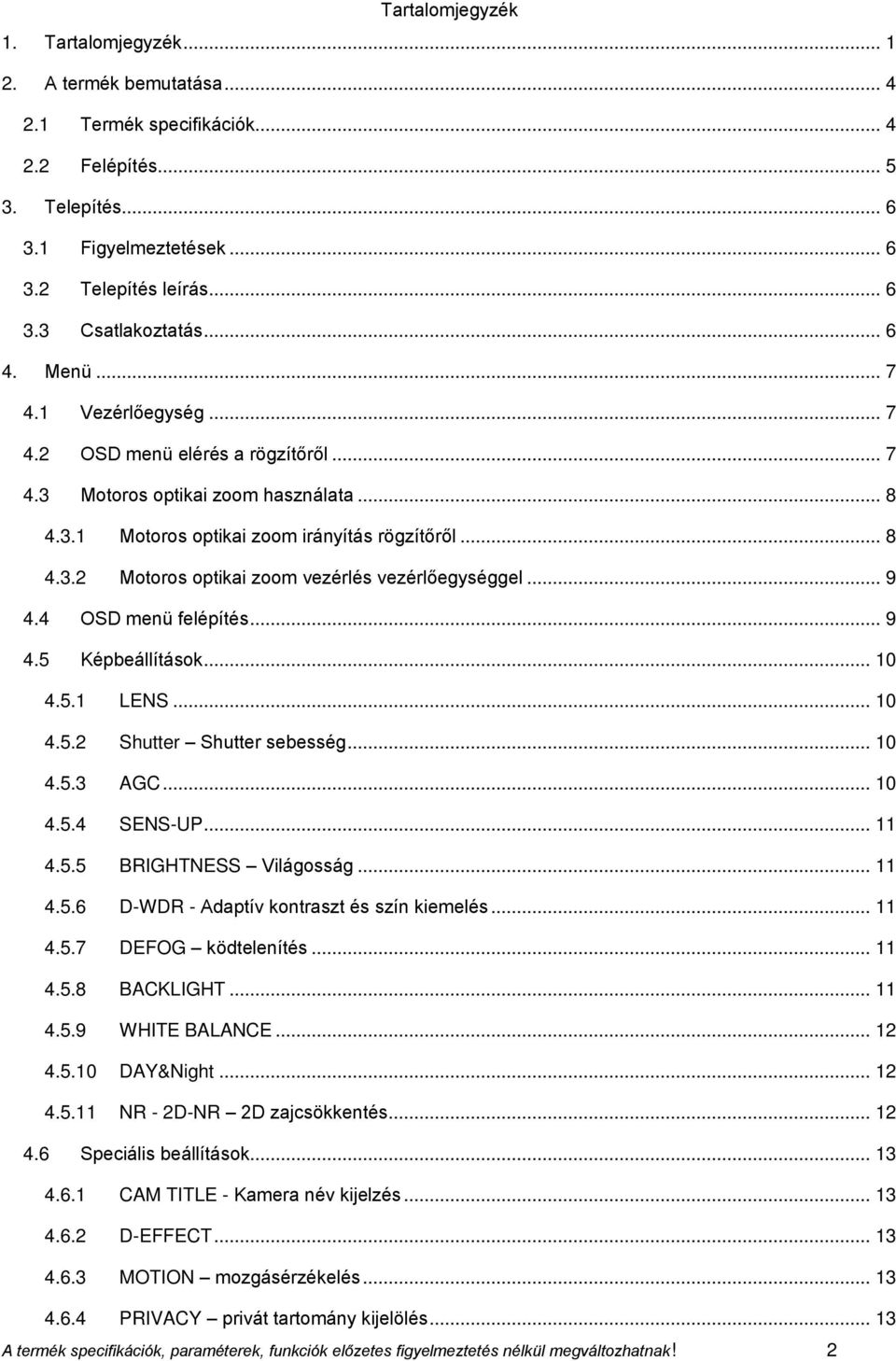

2 Tartalomjegyzék 1. Tartalomjegyzék A termék bemutatása Termék specifikációk Felépítés Telepítés Figyelmeztetések Telepítés leírás Csatlakoztatás Menü Vezérlőegység OSD menü elérés a rögzítőről Motoros optikai zoom használata Motoros optikai zoom irányítás rögzítőről Motoros optikai zoom vezérlés vezérlőegységgel OSD menü felépítés Képbeállítások LENS Shutter Shutter sebesség AGC SENS-UP BRIGHTNESS Világosság D-WDR - Adaptív kontraszt és szín kiemelés DEFOG ködtelenítés BACKLIGHT WHITE BALANCE DAY&Night NR - 2D-NR 2D zajcsökkentés Speciális beállítások CAM TITLE - Kamera név kijelzés D-EFFECT MOTION mozgásérzékelés PRIVACY privát tartomány kijelölés A termék specifikációk, paraméterek, funkciók előzetes figyelmeztetés nélkül megváltozhatnak! 2

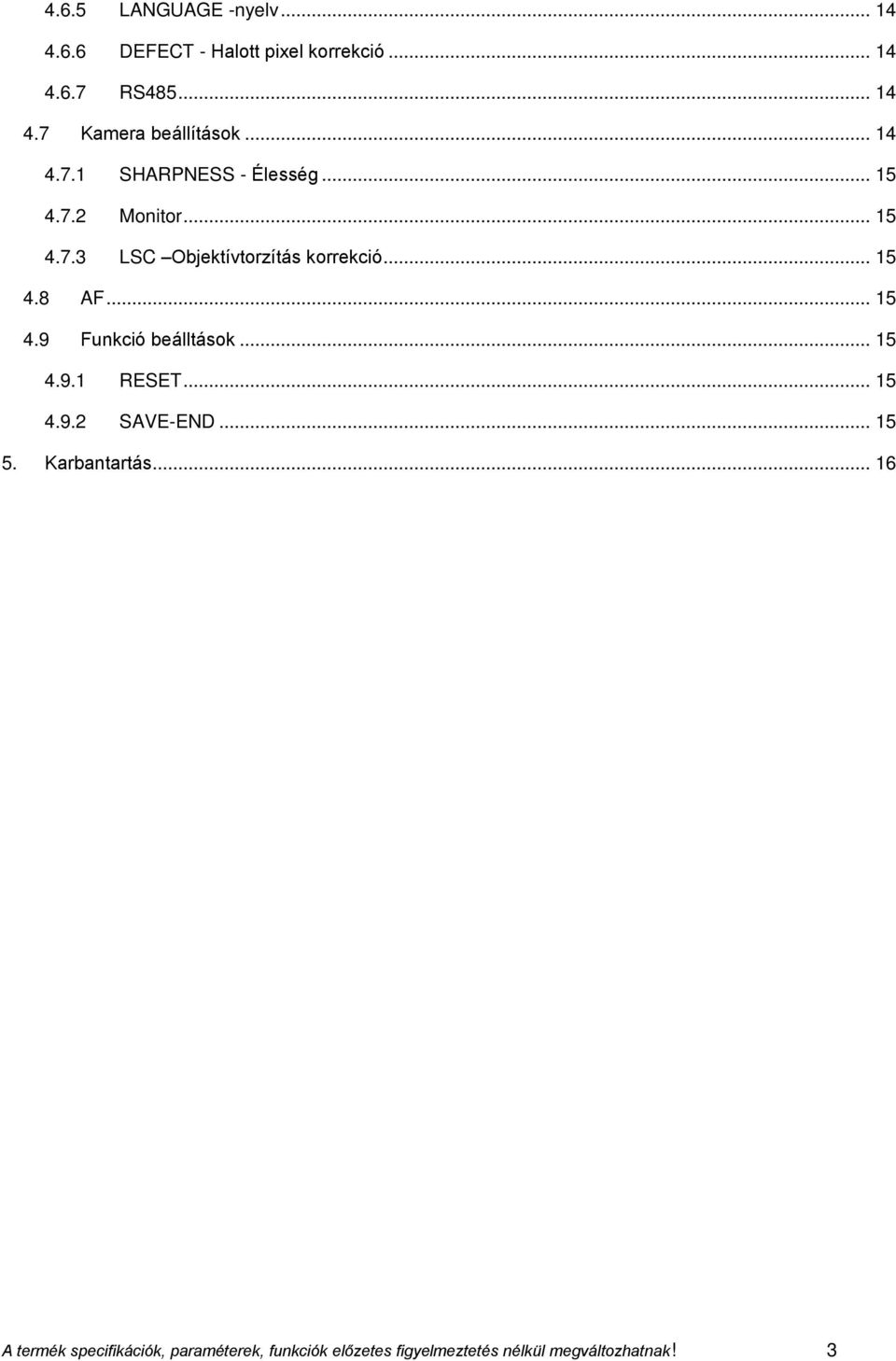

3 4.6.5 LANGUAGE -nyelv DEFECT - Halott pixel korrekció RS Kamera beállítások SHARPNESS - Élesség Monitor LSC Objektívtorzítás korrekció AF Funkció beálltások RESET SAVE-END Karbantartás A termék specifikációk, paraméterek, funkciók előzetes figyelmeztetés nélkül megváltozhatnak! 3

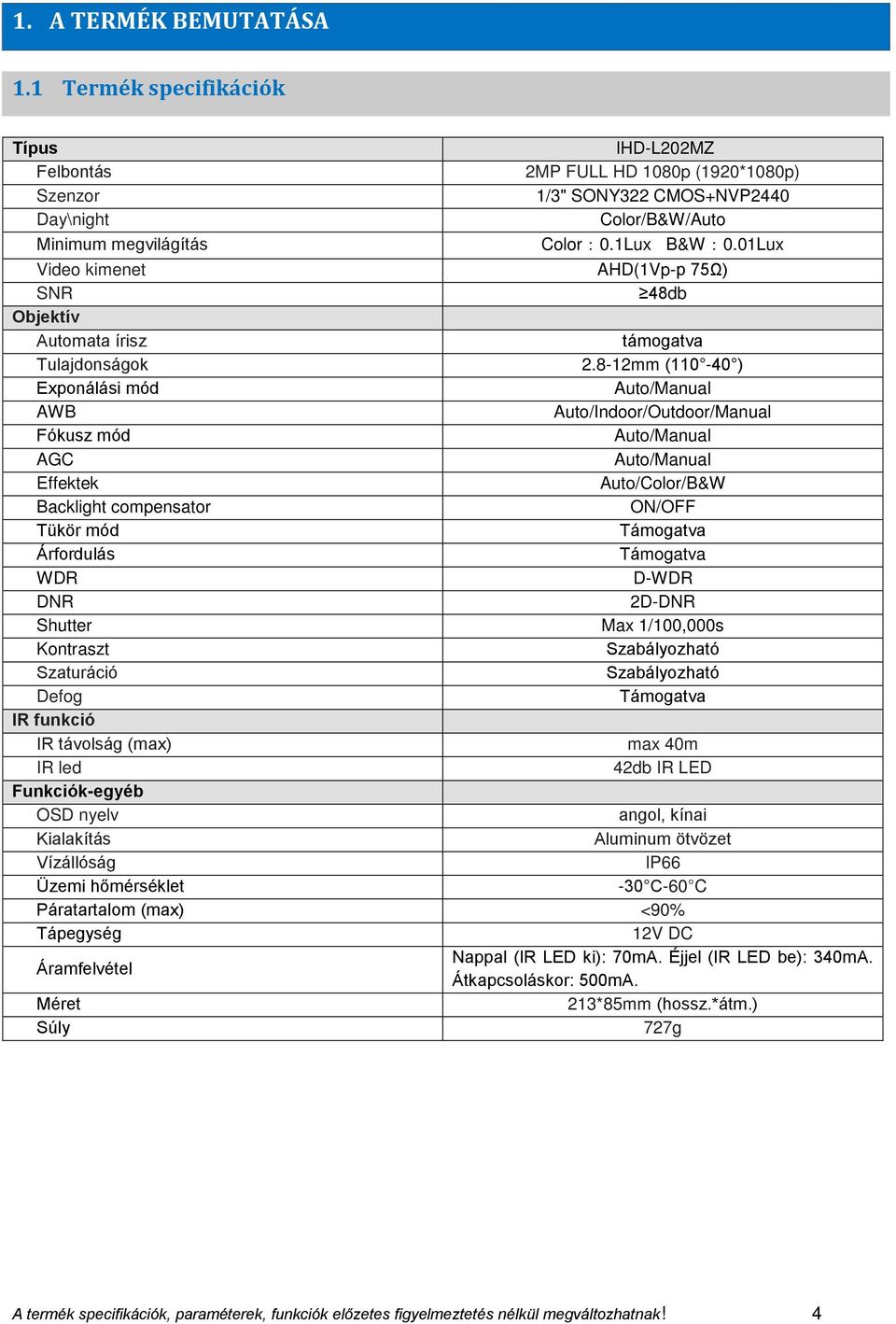

4 1. A TERMÉK BEMUTATÁSA 1.1 Termék specifikációk Típus IHD-L202MZ Felbontás 2MP FULL HD 1080p (1920*1080p) Szenzor 1/3" SONY322 CMOS+NVP2440 Day\night Color/B&W/Auto Minimum megvilágítás Color:0.1Lux B&W:0.01Lux Video kimenet AHD(1Vp-p 75Ω) SNR 48db Objektív Automata írisz támogatva Tulajdonságok mm ( ) Exponálási mód Auto/Manual AWB Auto/Indoor/Outdoor/Manual Fókusz mód Auto/Manual AGC Auto/Manual Effektek Auto/Color/B&W Backlight compensator ON/OFF Tükör mód Támogatva Árfordulás Támogatva WDR D-WDR DNR 2D-DNR Shutter Max 1/100,000s Kontraszt Szabályozható Szaturáció Szabályozható Defog Támogatva IR funkció IR távolság (max) max 40m IR led 42db IR LED Funkciók-egyéb OSD nyelv angol, kínai Kialakítás Aluminum ötvözet Vízállóság IP66 Üzemi hőmérséklet -30 C-60 C Páratartalom (max) <90% Tápegység 12V DC Áramfelvétel Nappal (IR LED ki): 70mA. Éjjel (IR LED be): 340mA. Átkapcsoláskor: 500mA. Méret 213*85mm (hossz.*átm.) Súly 727g A termék specifikációk, paraméterek, funkciók előzetes figyelmeztetés nélkül megváltozhatnak! 4

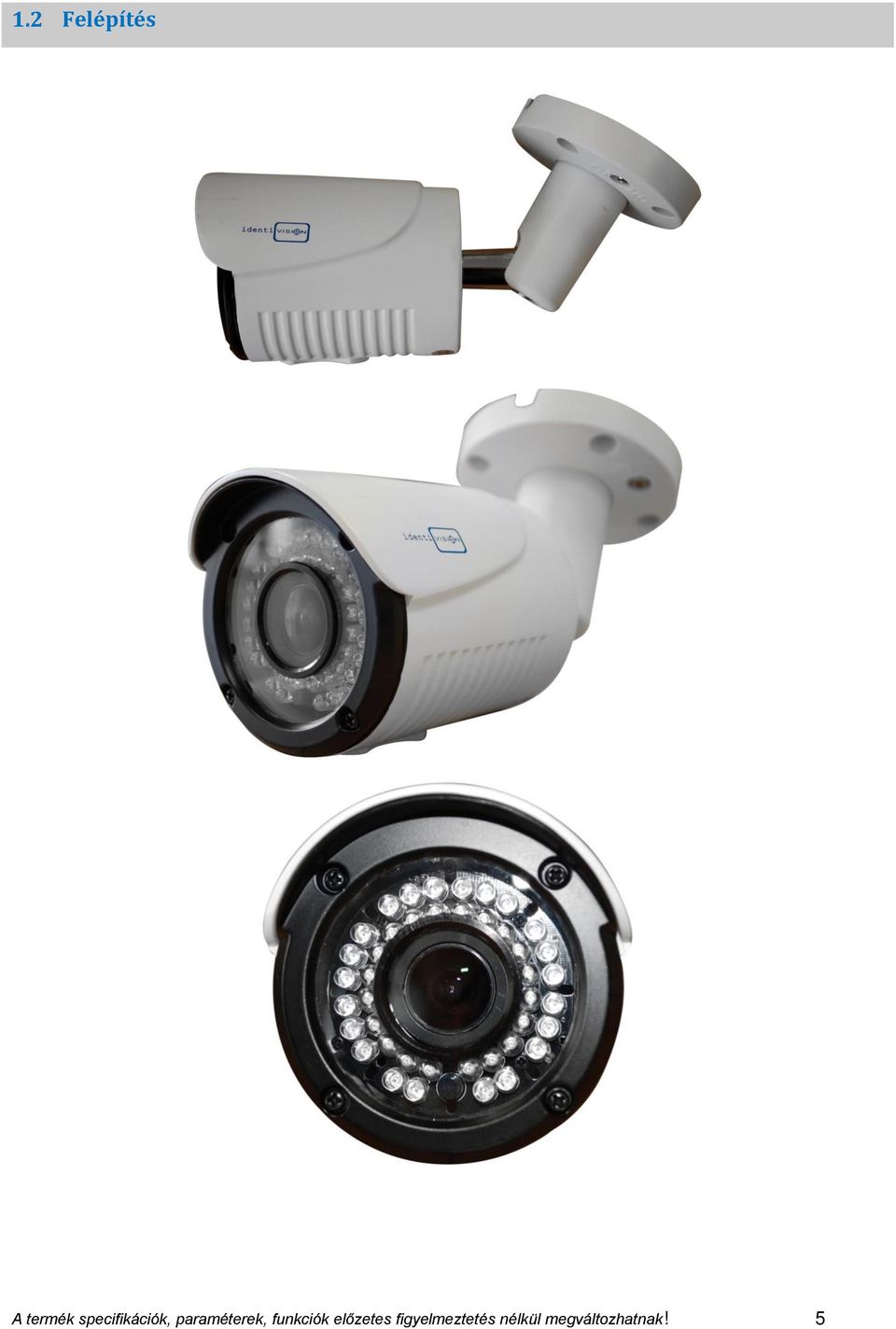

5 1.2 Felépítés A termék specifikációk, paraméterek, funkciók előzetes figyelmeztetés nélkül megváltozhatnak! 5

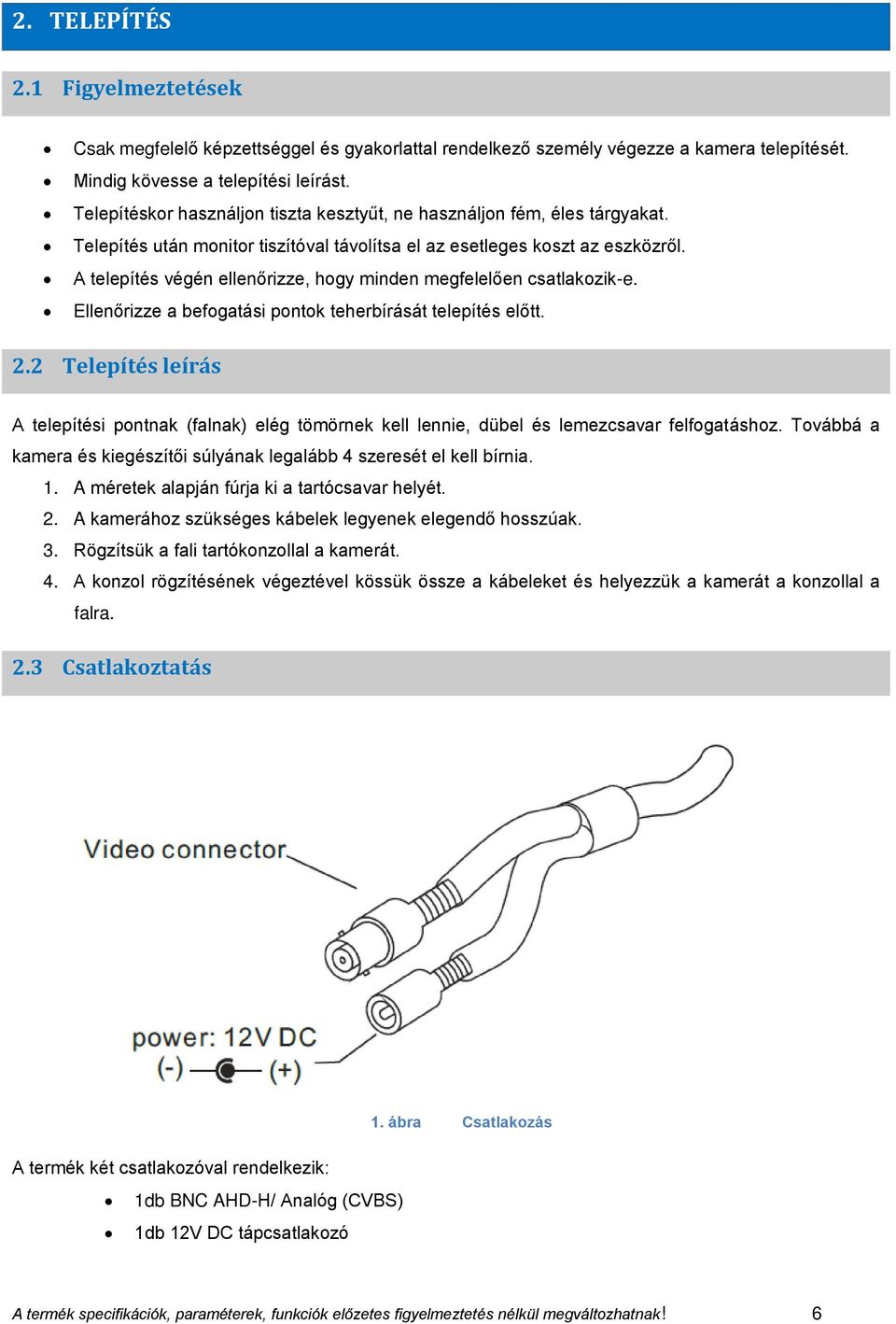

6 2. TELEPÍTÉS 2.1 Figyelmeztetések Csak megfelelő képzettséggel és gyakorlattal rendelkező személy végezze a kamera telepítését. Mindig kövesse a telepítési leírást. Telepítéskor használjon tiszta kesztyűt, ne használjon fém, éles tárgyakat. Telepítés után monitor tiszítóval távolítsa el az esetleges koszt az eszközről. A telepítés végén ellenőrizze, hogy minden megfelelően csatlakozik-e. Ellenőrizze a befogatási pontok teherbírását telepítés előtt. 2.2 Telepítés leírás A telepítési pontnak (falnak) elég tömörnek kell lennie, dübel és lemezcsavar felfogatáshoz. Továbbá a kamera és kiegészítői súlyának legalább 4 szeresét el kell bírnia. 1. A méretek alapján fúrja ki a tartócsavar helyét. 2. A kamerához szükséges kábelek legyenek elegendő hosszúak. 3. Rögzítsük a fali tartókonzollal a kamerát. 4. A konzol rögzítésének végeztével kössük össze a kábeleket és helyezzük a kamerát a konzollal a falra. 2.3 Csatlakoztatás 1. ábra Csatlakozás A termék két csatlakozóval rendelkezik: 1db BNC AHD-H/ Analóg (CVBS) 1db 12V DC tápcsatlakozó A termék specifikációk, paraméterek, funkciók előzetes figyelmeztetés nélkül megváltozhatnak! 6

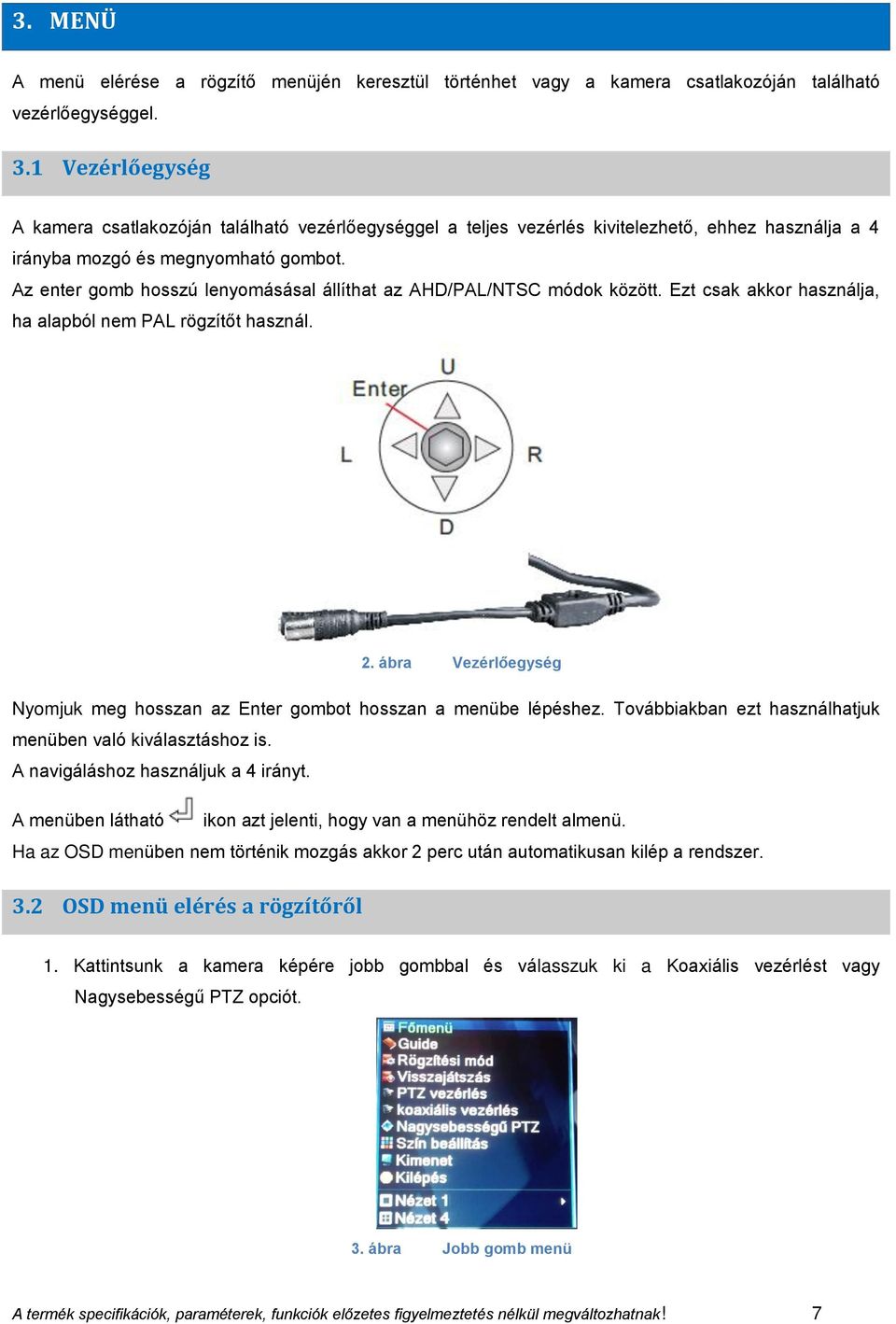

7 3. MENÜ A menü elérése a rögzítő menüjén keresztül történhet vagy a kamera csatlakozóján található vezérlőegységgel. 3.1 Vezérlőegység A kamera csatlakozóján található vezérlőegységgel a teljes vezérlés kivitelezhető, ehhez használja a 4 irányba mozgó és megnyomható gombot. Az enter gomb hosszú lenyomásásal állíthat az AHD/PAL/NTSC módok között. Ezt csak akkor használja, ha alapból nem PAL rögzítőt használ. 2. ábra Vezérlőegység Nyomjuk meg hosszan az Enter gombot hosszan a menübe lépéshez. Továbbiakban ezt használhatjuk menüben való kiválasztáshoz is. A navigáláshoz használjuk a 4 irányt. A menüben látható ikon azt jelenti, hogy van a menühöz rendelt almenü. Ha az OSD menüben nem történik mozgás akkor 2 perc után automatikusan kilép a rendszer. 3.2 OSD menü elérés a rögzítőről 1. Kattintsunk a kamera képére jobb gombbal és válasszuk ki a Koaxiális vezérlést vagy Nagysebességű PTZ opciót. 3. ábra Jobb gomb menü A termék specifikációk, paraméterek, funkciók előzetes figyelmeztetés nélkül megváltozhatnak! 7

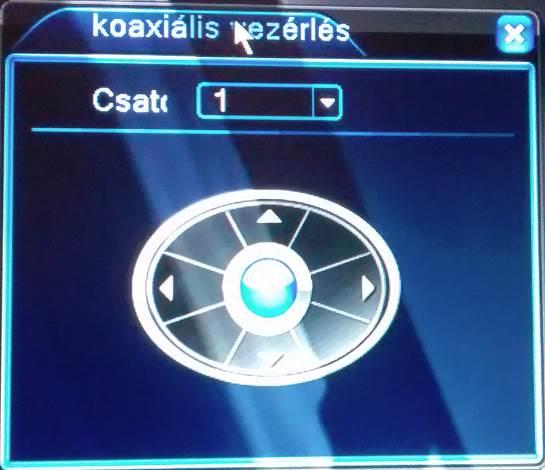

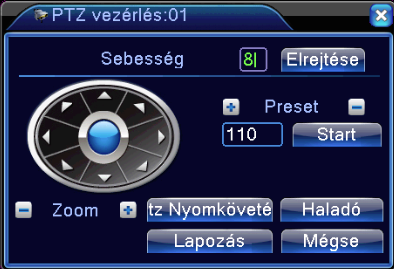

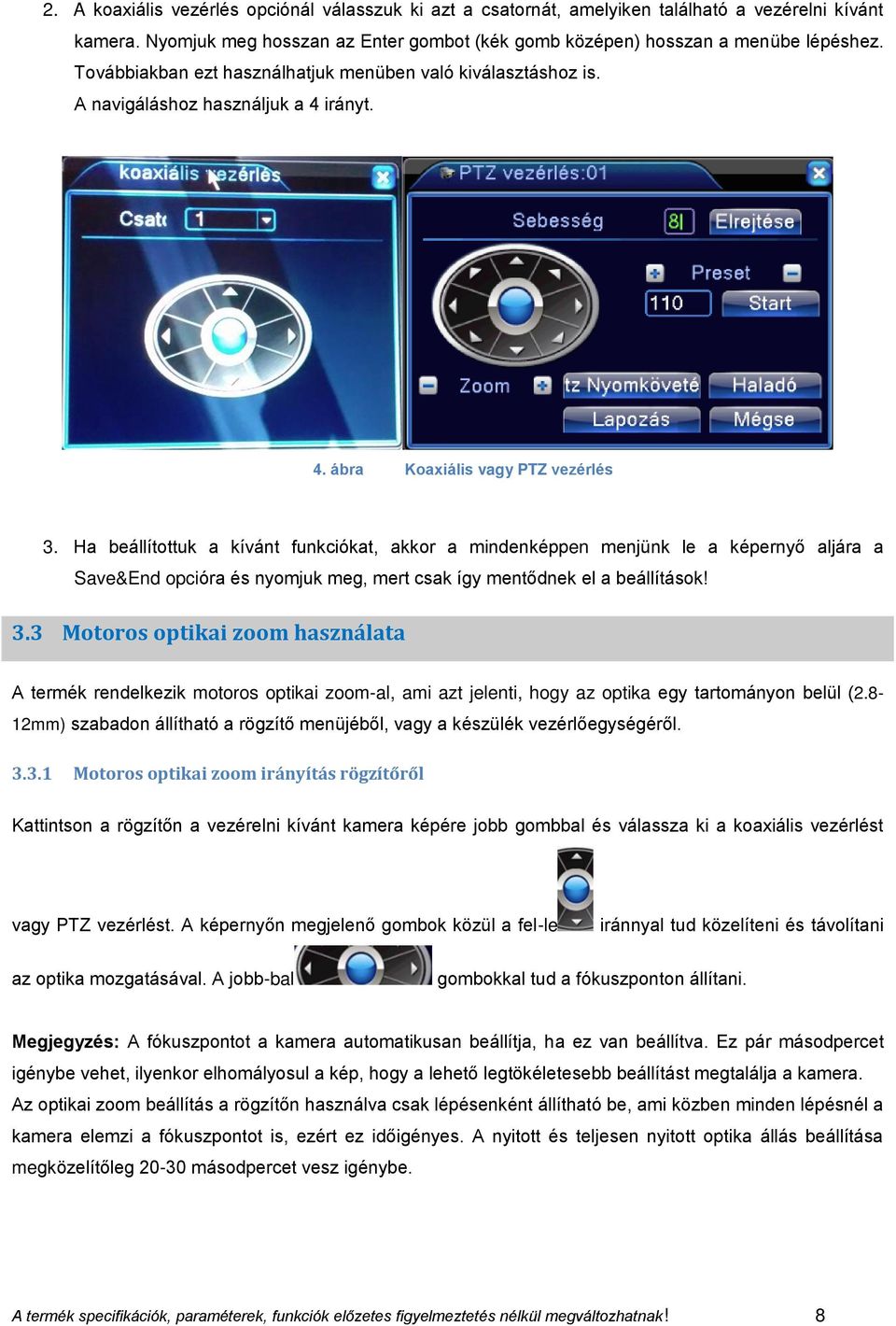

8 2. A koaxiális vezérlés opciónál válasszuk ki azt a csatornát, amelyiken található a vezérelni kívánt kamera. Nyomjuk meg hosszan az Enter gombot (kék gomb középen) hosszan a menübe lépéshez. Továbbiakban ezt használhatjuk menüben való kiválasztáshoz is. A navigáláshoz használjuk a 4 irányt. 4. ábra Koaxiális vagy PTZ vezérlés 3. Ha beállítottuk a kívánt funkciókat, akkor a mindenképpen menjünk le a képernyő aljára a Save&End opcióra és nyomjuk meg, mert csak így mentődnek el a beállítások! 3.3 Motoros optikai zoom használata A termék rendelkezik motoros optikai zoom-al, ami azt jelenti, hogy az optika egy tartományon belül (2.8-12mm) szabadon állítható a rögzítő menüjéből, vagy a készülék vezérlőegységéről Motoros optikai zoom irányítás rögzítőről Kattintson a rögzítőn a vezérelni kívánt kamera képére jobb gombbal és válassza ki a koaxiális vezérlést vagy PTZ vezérlést. A képernyőn megjelenő gombok közül a fel-le iránnyal tud közelíteni és távolítani az optika mozgatásával. A jobb-bal gombokkal tud a fókuszponton állítani. Megjegyzés: A fókuszpontot a kamera automatikusan beállítja, ha ez van beállítva. Ez pár másodpercet igénybe vehet, ilyenkor elhomályosul a kép, hogy a lehető legtökéletesebb beállítást megtalálja a kamera. Az optikai zoom beállítás a rögzítőn használva csak lépésenként állítható be, ami közben minden lépésnél a kamera elemzi a fókuszpontot is, ezért ez időigényes. A nyitott és teljesen nyitott optika állás beállítása megközelítőleg másodpercet vesz igénybe. A termék specifikációk, paraméterek, funkciók előzetes figyelmeztetés nélkül megváltozhatnak! 8

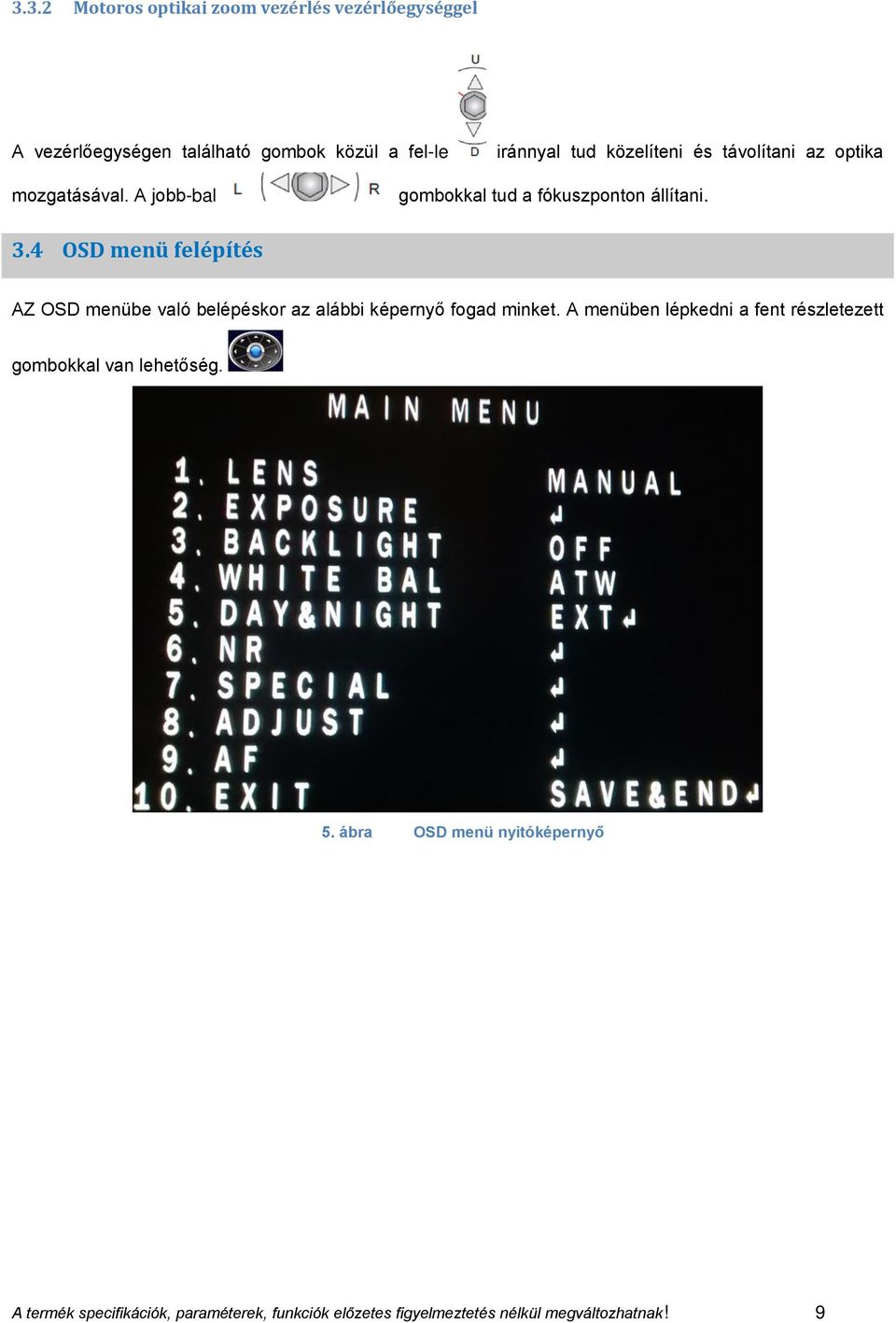

9 3.3.2 Motoros optikai zoom vezérlés vezérlőegységgel A vezérlőegységen található gombok közül a fel-le iránnyal tud közelíteni és távolítani az optika mozgatásával. A jobb-bal gombokkal tud a fókuszponton állítani. 3.4 OSD menü felépítés AZ OSD menübe való belépéskor az alábbi képernyő fogad minket. A menüben lépkedni a fent részletezett gombokkal van lehetőség. 5. ábra OSD menü nyitóképernyő A termék specifikációk, paraméterek, funkciók előzetes figyelmeztetés nélkül megváltozhatnak! 9

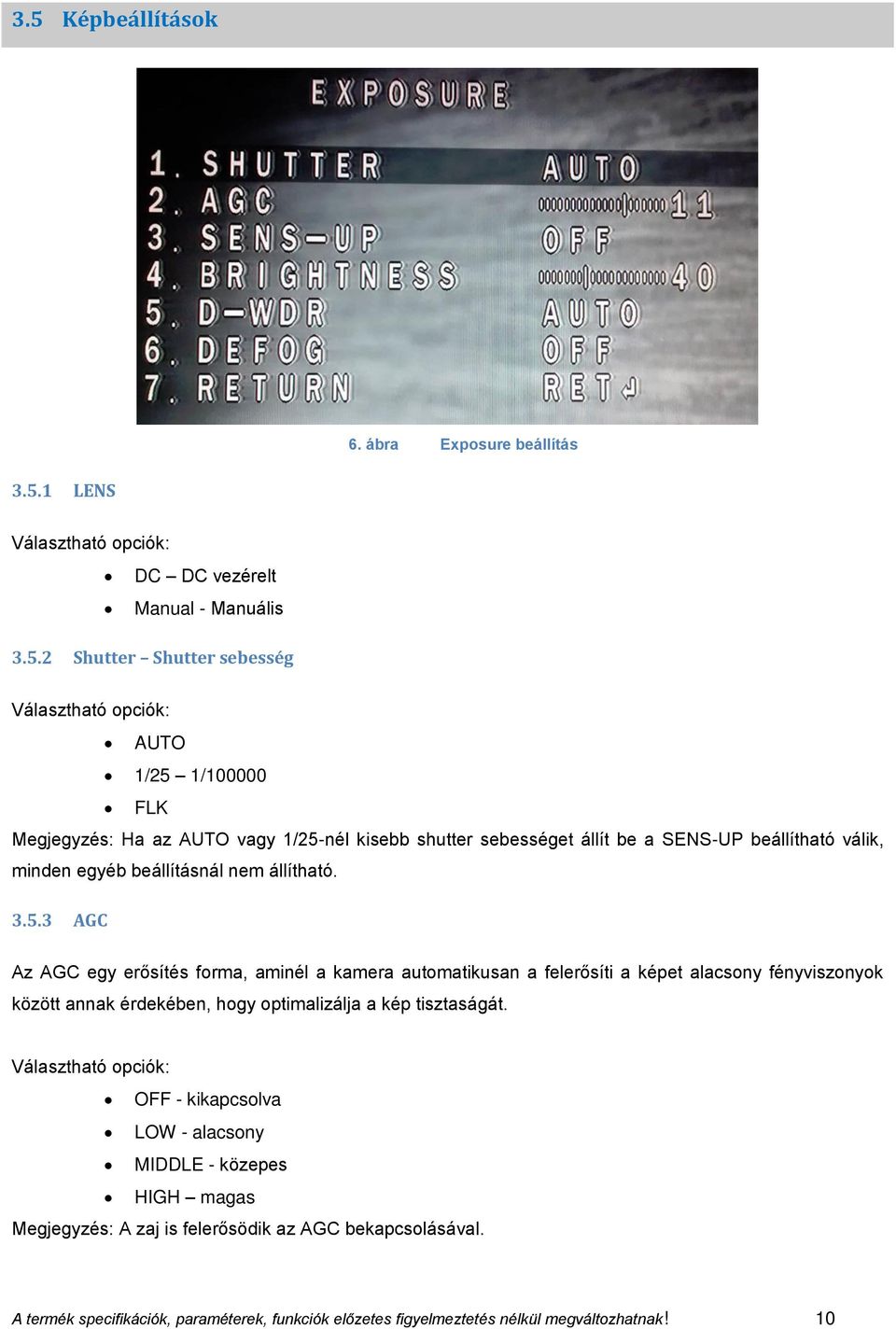

10 3.5 Képbeállítások 6. ábra Exposure beállítás LENS DC DC vezérelt Manual - Manuális Shutter Shutter sebesség AUTO 1/25 1/ FLK Megjegyzés: Ha az AUTO vagy 1/25-nél kisebb shutter sebességet állít be a SENS-UP beállítható válik, minden egyéb beállításnál nem állítható AGC Az AGC egy erősítés forma, aminél a kamera automatikusan a felerősíti a képet alacsony fényviszonyok között annak érdekében, hogy optimalizálja a kép tisztaságát. OFF - kikapcsolva LOW - alacsony MIDDLE - közepes HIGH magas Megjegyzés: A zaj is felerősödik az AGC bekapcsolásával. A termék specifikációk, paraméterek, funkciók előzetes figyelmeztetés nélkül megváltozhatnak! 10

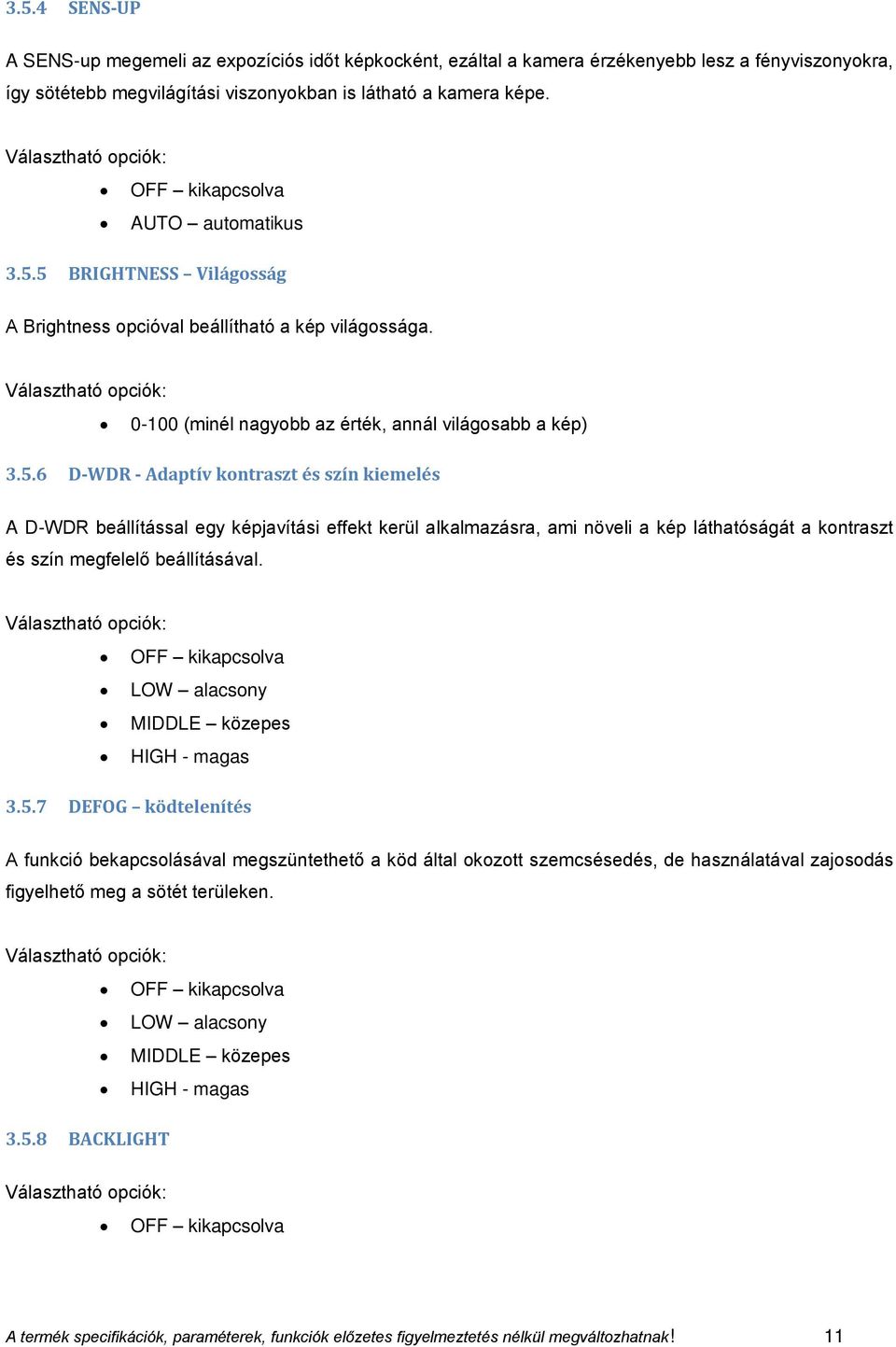

11 3.5.4 SENS-UP A SENS-up megemeli az expozíciós időt képkocként, ezáltal a kamera érzékenyebb lesz a fényviszonyokra, így sötétebb megvilágítási viszonyokban is látható a kamera képe. OFF kikapcsolva AUTO automatikus BRIGHTNESS Világosság A Brightness opcióval beállítható a kép világossága (minél nagyobb az érték, annál világosabb a kép) D-WDR - Adaptív kontraszt és szín kiemelés A D-WDR beállítással egy képjavítási effekt kerül alkalmazásra, ami növeli a kép láthatóságát a kontraszt és szín megfelelő beállításával. OFF kikapcsolva LOW alacsony MIDDLE közepes HIGH - magas DEFOG ködtelenítés A funkció bekapcsolásával megszüntethető a köd által okozott szemcsésedés, de használatával zajosodás figyelhető meg a sötét terüleken. OFF kikapcsolva LOW alacsony MIDDLE közepes HIGH - magas BACKLIGHT OFF kikapcsolva A termék specifikációk, paraméterek, funkciók előzetes figyelmeztetés nélkül megváltozhatnak! 11

12 BLC Backlight compensation (Erős háttérfény esetén segít az előtérben elsötétülő tárgyak láthatóságát beállítani, a háttérfény csökkentésével és az előtér világosításával. 3 módban lehetséges használata (High, Middle, Low, Off), beállítás után jelöljük ki a kívánt területet) HSBLC (Használatával az erős fényforrás elsötétíthető, ami zavarja a kép láthatóságát) WHITE BALANCE USER felhasználói beállítás AUTO automata ATW folyamatos követés, de korlázotta a színhőmérsékletet 2500 és 8500K között PUSH - teljes pull-ín HOLD CRS FLUO fluoreszkáló fény esetén IN - beltéri OUT - kültéri MANU manuális beállítás o RGA IN (R erősítés piros szín csatorna) o BGA IN (B erősítés kék szín csatorna) DAY&Night COLOR színes B\W fekete-fehér EXT a kép váltakozik fekete-fehér és színes között a megadott keretek között. 7. ábra D&N EXT beállítások NR - 2D-NR 2D zajcsökkentés A 2D zajcsökkentés egyesével elemzi a videó képkockákat és egy algoritmus segítségével megszűntetni a zajos területeket. 0-3 A termék specifikációk, paraméterek, funkciók előzetes figyelmeztetés nélkül megváltozhatnak! 12

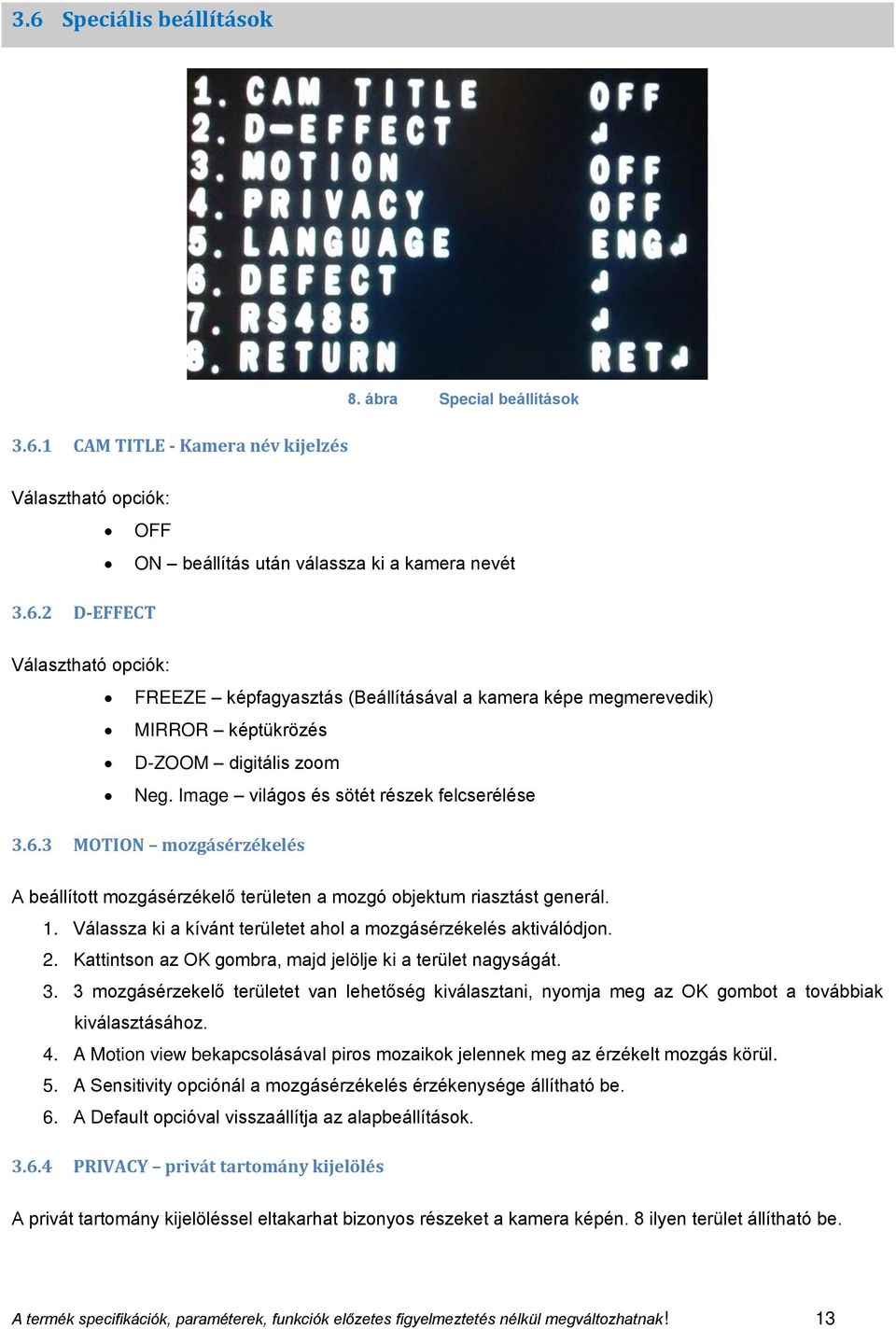

13 3.6 Speciális beállítások 8. ábra Special beállítások CAM TITLE - Kamera név kijelzés OFF ON beállítás után válassza ki a kamera nevét D-EFFECT FREEZE képfagyasztás (Beállításával a kamera képe megmerevedik) MIRROR képtükrözés D-ZOOM digitális zoom Neg. Image világos és sötét részek felcserélése MOTION mozgásérzékelés A beállított mozgásérzékelő területen a mozgó objektum riasztást generál. 1. Válassza ki a kívánt területet ahol a mozgásérzékelés aktiválódjon. 2. Kattintson az OK gombra, majd jelölje ki a terület nagyságát mozgásérzekelő területet van lehetőség kiválasztani, nyomja meg az OK gombot a továbbiak kiválasztásához. 4. A Motion view bekapcsolásával piros mozaikok jelennek meg az érzékelt mozgás körül. 5. A Sensitivity opciónál a mozgásérzékelés érzékenysége állítható be. 6. A Default opcióval visszaállítja az alapbeállítások PRIVACY privát tartomány kijelölés A privát tartomány kijelöléssel eltakarhat bizonyos részeket a kamera képén. 8 ilyen terület állítható be. A termék specifikációk, paraméterek, funkciók előzetes figyelmeztetés nélkül megváltozhatnak! 13

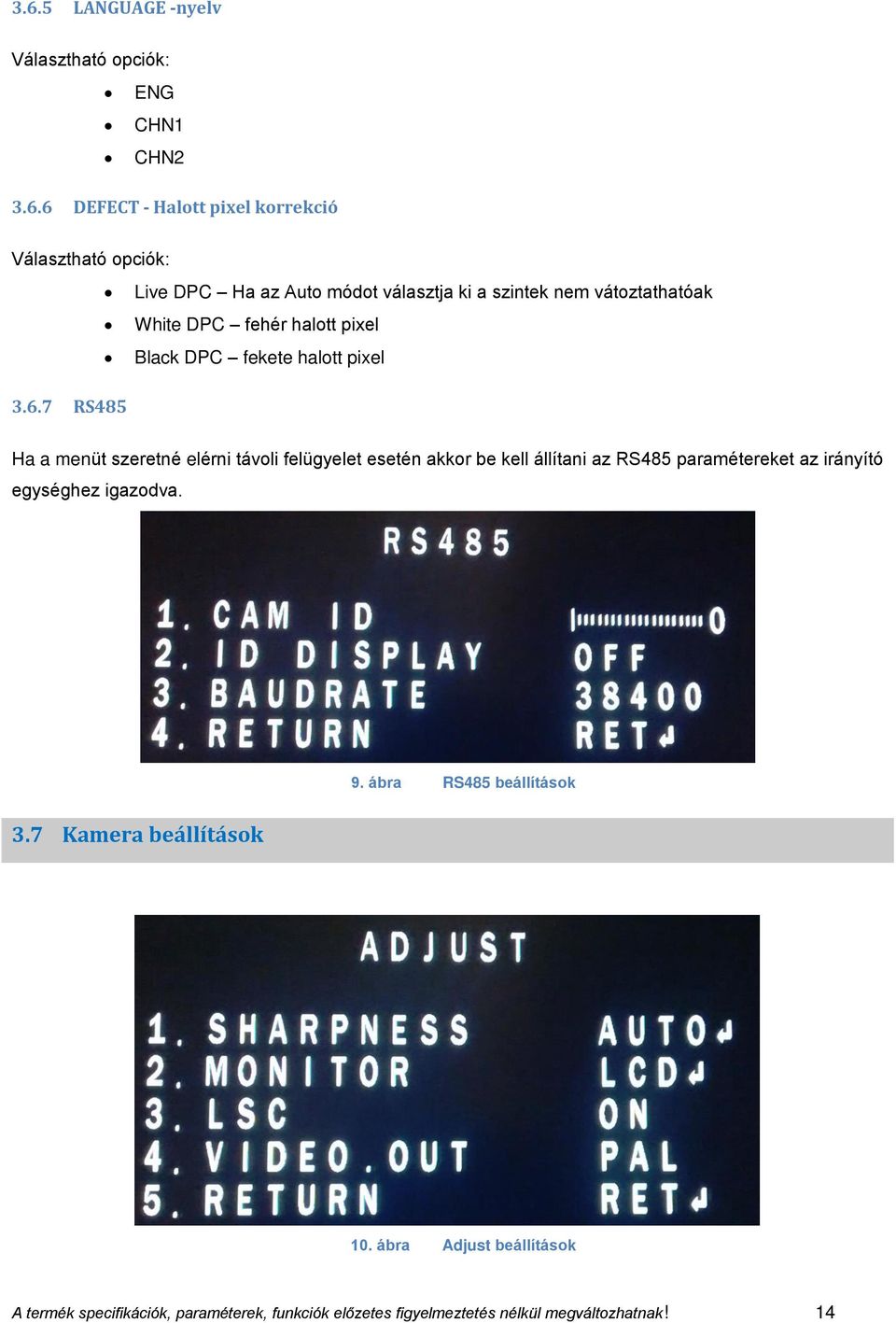

14 3.6.5 LANGUAGE -nyelv ENG CHN1 CHN DEFECT - Halott pixel korrekció Live DPC Ha az Auto módot választja ki a szintek nem vátoztathatóak White DPC fehér halott pixel Black DPC fekete halott pixel RS485 Ha a menüt szeretné elérni távoli felügyelet esetén akkor be kell állítani az RS485 paramétereket az irányító egységhez igazodva. 9. ábra RS485 beállítások 3.7 Kamera beállítások 10. ábra Adjust beállítások A termék specifikációk, paraméterek, funkciók előzetes figyelmeztetés nélkül megváltozhatnak! 14

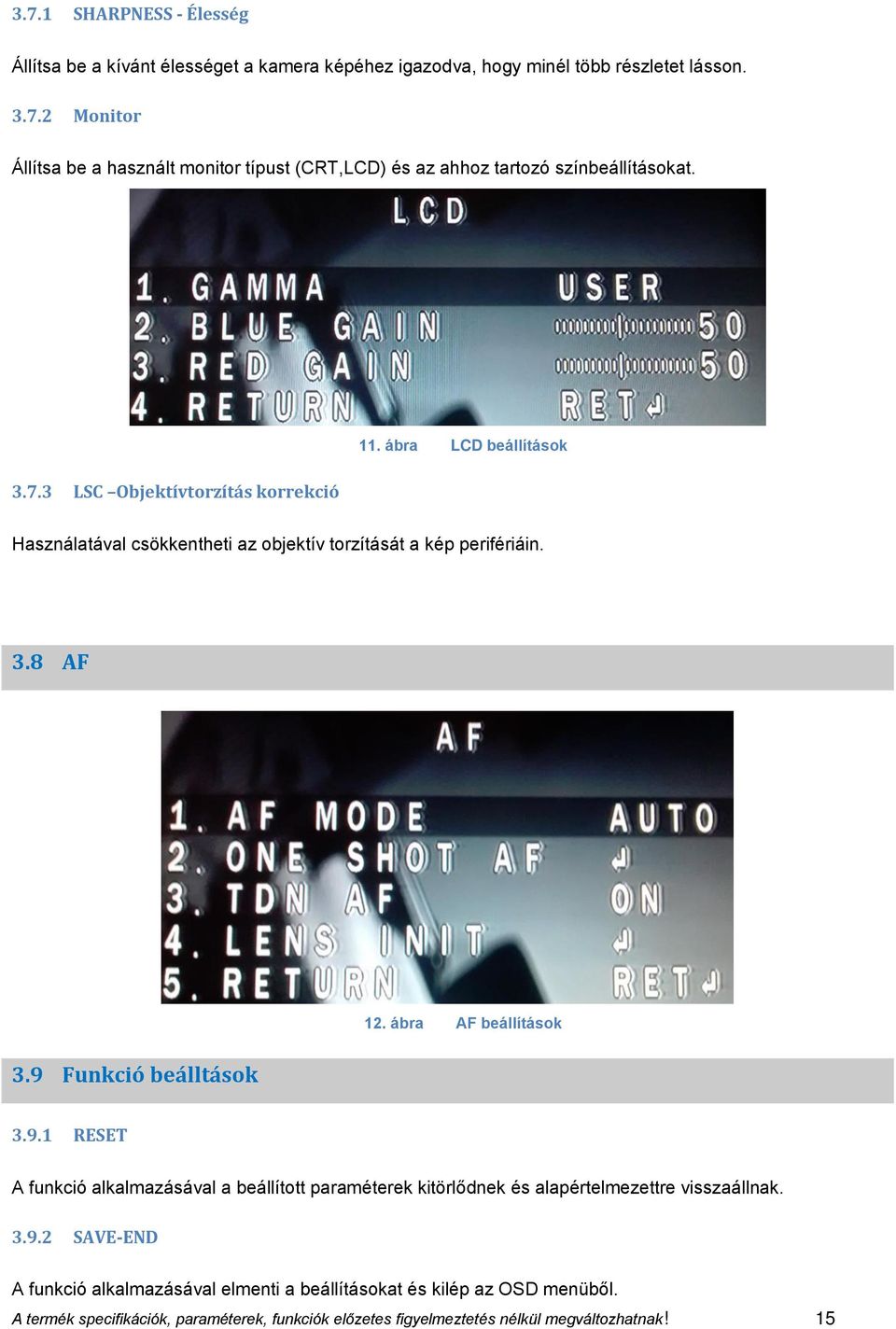

15 3.7.1 SHARPNESS - Élesség Állítsa be a kívánt élességet a kamera képéhez igazodva, hogy minél több részletet lásson Monitor Állítsa be a használt monitor típust (CRT,LCD) és az ahhoz tartozó színbeállításokat. 11. ábra LCD beállítások LSC Objektívtorzítás korrekció Használatával csökkentheti az objektív torzítását a kép perifériáin. 3.8 AF 12. ábra AF beállítások 3.9 Funkció beálltások RESET A funkció alkalmazásával a beállított paraméterek kitörlődnek és alapértelmezettre visszaállnak SAVE-END A funkció alkalmazásával elmenti a beállításokat és kilép az OSD menüből. A termék specifikációk, paraméterek, funkciók előzetes figyelmeztetés nélkül megváltozhatnak! 15

16 4. KARBANTARTÁS Kérem, rendszeresen tisztítsa a nyomtatott áramköri kártyát, konnektorokat, ventillátort, dobozt és stb. Kérem, figyeljen a földpotenciálra a video vagy audio jel ütközésének védelme miatt és a rögzítő statikus vagy indukciós elektromosságának védelme miatt. Ne használja a rögzítő helyi video kimeneti portját (VOUT) a TV-hez. Könnyen tönkreteheti a video kimenetet. Kérem a kamera hőforrástól/radiátortól való távoli elhelyezését. Kérem a kamerát megfelelő hőmérsékleten tárolni. Kérem, ellenőrizze a rendszert és rendszeresen végezzen karbantartást! A termék specifikációk, paraméterek, funkciók előzetes figyelmeztetés nélkül megváltozhatnak! 16
