Intelligens címezhető hálózatba köthető tűzjelző központ

Átírás

1 Intelligens címezhető hálózatba köthető tűzjelző központ

2 Általános jellemzők Intelligens, hálózatba köthető tűzjelző központ Két változat: SmartLoop hurok 8 hurokig bővíthető SmartLoop hurok nem bővíthető Háromféle kivitel: Silver (S) Gold (G) Platinum (P) Hurkonként 240 eszköz Különböző protokoll 30 központ köthető hálózatba

3 Általános jellemzők 8 külső kezelőegység 3 db hurokbővítő kártya 2 hurkos bővítő modul + 3 x 480 eszköz 6 hagyományos zóna illeszthető a központra I/O bővítő modul 30 központból álló token-ring hálózat = 30 x 1920 eszköz NET modul PSTN átjelzés / kommunikáció PSTN modul Elérés az internetről, működés web szerverként SmartLAN modul Programozás számítógépről RS232 USB UTP SmartLAN modul SmartLeague univerzális INIM szoftver

4 A kezelőfelület P modell opcionális hőnyomtató 48 szabadon programozható led G modell Kulcsos kapcsoló Beépített kezelőegység LCD kijelző Gyorsgombok Navigációs gombok Numerikus billentyűzet Állapot jelzések Általános hiba jelzések Riasztás kimenet hibajelzései Tárcsázó kimenet hibajelzései Szabadon felhasználható ledek

5 Az alaplap csatlakozásai Kezelőfelület csatlakozója 32 bites mikroprocesszor Hurok állapot ledek Processzor reset gomb Memória jumper Memória akkumulátor CR2032 lítium RS232 csatlakozó DB9 apa USB csatlakozó B típusú Földzárlat figyelés jumper Programozó jumper Hőszonda csatlakozó opcionális

6 Az alaplap csatlakozásai cserélhető biztosíték PL csatlakozó a központ kikapcsolása esetén zár AUX csatlakozó külső eszközök tápellátása AUX-R csatlakozó törlés esetén megszakító tápkimenet felügyelt hiba kimenet felügyelt riasztás kimenet programozható NAC kimenetek 1A terhelhetőség hiba relé RS485 BUS riasztás relé

7 Az alaplap csatlakozásai akkumulátor csatlakozó 12V 17Ah hőkompenzált akkutöltés ProbeTH hőszonda kalibráció mélykisülés elleni védelem akku kapacitás felügyelet IPS24140 kapcsolóüzemű tápegység / akkumulátor töltő 4A terhelhetőség

8 SmartLoop/2L Hurokbővítő modul Hurokbővítő modul Bővítés 3 x 2 hurokkal Hurkonként 240 eszköz Hurkonként különböző protokoll Szalagkábel az alaplaphoz szalagkábel csatlakozás Szalagkábel a következő bővítőkártyához Hurok állapot jelző ledek Hurok visszatérő csatlakozók Hurok induló csatlakozók

9 Hurokjellemzők Szoftveresen kiválasztható protokoll ARGUS APOLLO LG Izolátoros eszközök Automatikus eszköz felismerés Öncímzés Hurokdiagnosztika Zajvédettség 2 vagy 4 vezetékes hurok bekötés Szakadás Rövidzár Felcserélt polaritás Felismerés Helymeghatározás Érzékelők szennyezettség szintje Küszöbértékek szoftveres beállítása Az árnyékoláson megjelenő jeleket használja referenciának

10 Jelzésbiztonság PSTN modul CPU hiba átjelzése riasztás átjelzése önállóan NET modul 5 vezetékes bekötés mellett átjelzés a többi központnak hibás mikrovezérlők esetén is hurkonként saját mikrovezérlők CPU hiba önálló módba kapcsolnak felügyelik a hurkokat tűzjelzés

11 Hálózati jellemzők Akár 30 központ köthető egy token-ring hálózatba Akár 2000m minden egyes csomópont között Optocsatolt portok a fölhurok képződés ellen Teljes adatcsere a hálózaton keresztül, mindegyik csomópont rendelkezik az összes esemény részleteivel Minden csomópontból menedzselhető a teljes hálózat Különböző központok zónái összeköthetők RS485 alapú fizikai réteg Hálózati hibatűrés

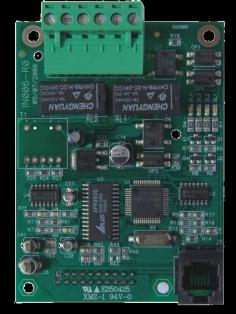

12 SmartLoop-NET Hálózati kártya Segítségével a központ token-ring hálózatba köthető Akár 2000m távolság az egyes csomópontok között Mindkét port optocsatolt a fölhurok képződés megelőzése végett RS485 alapú fizikai réteg (magas zavarvédettség) Fokozott hálózati hibatűrés 5 eres kábelt használva (a 3 eres helyett) a CPU hibája esetén is lehetőség van a riasztások jelzésére Alaplapra csatlakoztatható, egyszerűen telepíthető kivitel

13 SmartLoop-PSTN Telefonhívó A kártya 2 PSTN vonalat képes kezelni Mindkét vonal felügyelt Számos jelzésátviteli protokoll támogatása (SIA, contactid, stb.) Részletes jelentés minden egyes eseményről Felhasználó által meghatározott indítási feltételek Beszédüzenetes hanghívások Összesen 8 darab, egyenként 10 mp hosszúságú hangüzenet rögzíthető Mikrokontrolleres vezérlés, amely lehetőséget biztosít a jelentések elküldésére CPU hiba esetén is Alaplapra csatlakoztatható, egyszerűen telepíthető kivitel

14 SmartLoop/INOUT I/O bővítőkártya 6 be- vagy kimenetként konfigurálható csatorna Minden csatorna beállítható mint: Felügyelt 1 A-es felhasználó által definiált kiement Felügyelt bemenet, felhasználó által meghatározott vezérlésekkel Hagyományos vonal Gázérzékelő 4-20 ma szenzorokkal

15 SmartLAN Ethernet bővítőkártya 32 bit mikrokontroller Linux rendszerrel A rendszer Ethernet hálózathoz csatlakoztatására Részletes eseménylista TCP/IP protokollal Részletes jelentés ben csatolt fájlokkal (grafikus térképek, stb.) Opcionális SD kártyának tartó (az csatolmányok tárolásához) WEB szerver: a rendszer elérhető egy internetböngésző segítségével A kezelőfelület elérhető interneten keresztül Felhasználó által meghatározható WEB lap Alaplapra csatlakoztatható, egyszerűen telepíthető kivitel

16 Külső kezelőegység RS485 BUS akár 8 kezelőegység Minden egyes kezelőegység teljes hozzáférést biztosít a rendszerhez (rendszer információ, rendszer felügyelet, rendszer programozás) Minden egyes kezelőegységhez 48 LED-es kijelző modul csatlakoztatható.

17 SmartLoop-PRN Hőnyomtató Hőszublimációs nyomtató 82 mm-es papírral Valós idejű nyomtatás Igény szerinti mérési adat rögzítés Hurokdiagnosztikai jelentések nyomtatása (pl.: érzékelők szennyezettsége, valós idejű érték, buszjelminőség)

18 A VEGA sorozat Intelligens eszközök teljes választéka Legújabb generációs technológia Magas zavarvédettségű protokoll Minden eszköz izolátorral rendelkezik Hurkonként akár 240 eszköz Automatikus címzési funkció Valamennyi eszköz képes kiértékelni a hurok jelminőségét és jelezni azt a központ felé

19 A VEGA sorozat 360 -os szögből látható három színű led az érzékelő közepén (5) Magas szintű porvédettség a dupla porfogónak köszönhetően (1) Magas szintű fényvédettség a kamra speciális kialakításának köszönhetően (2) Háló akadályozza az apró rovarok bejutását a kamrába (3) Működése ellenőrizhető a központról (a szennyezettség leolvasása, led megvillantása kézi vezérléssel stb.) Az érzékelő tesztelhető egy mágnessel Az eszköz címe manuálisan beállítható a VPU100 címző egység segítségével

20 A VEGA sorozat Valamennyi érzékelő kapható Decor line kivitelben (Márvány, Cseresznye, Mahagóni stb.) A központról beállítható a detektorok érzékenysége Különböző érzékenység állítható be nappali és éjszakai üzemmódban

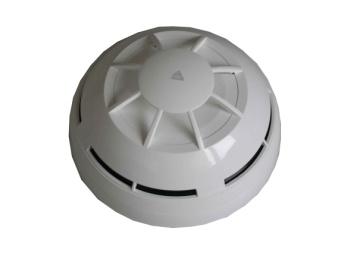

21 V100 : Optikai füstérzékelő A VEGA sorozat V200 : Optikai füst- és hőérzékelő V350 : Hőérzékelő, működhet hősebesség vagy fix hőmérséklet érzékelőként (VPU-val kiválasztva) VCP100: Kézi jelzésadó többféle színben kapható VB100 : Szabványos érzékelő aljzat VDBS100 : Magasított érzékelő aljzat BLR100 : Relés érzékelő aljzat VBS100 : Aljzat alá szerelhető hangjelző

22 A VEGA sorozat Modulok széles választéka Valamennyi modul 3 különféle változatban kapható: VMxxx : Falra szerelhető modul VMMxxx : Mini modul VMDxxx : DIN sínes modul VUMxxx : Mikro modul VMI100: 1 felügyelt bemenet VMC100: 1 felügyelt kimenet VMC120: 1 kontaktusos kimenet VMIC100: 1 felügyelt bemenet + 1 kontaktusos kimenet VMIC120: 1 felügyelt bemenet + 1 felügyelt kimenet VLS100: Hurokba köthető hangjelző

23 A SAGITTARIUS sorozat Vezeték nélküli eszközcsalád Lehetővé teszi a hurok vezeték nélküli bővítését Vezeték nélküli érzékelők SG100 : Optikai füst SG200 : Füst és hő SG300 : Fix hőmérséklet SG400 : Hősebesség Kézi jelzésadó Modulok SGCP100 SGMI100 : Bemeneti SGMC100 : Kimeneti Hangjelző SGRS100 EN54-24 megfelelőségi tanúsítvány

24 A SAGITTARIUS sorozat SGW2W: Vezetékes/vezeték nélküli protokoll átalakító, amely 32 eszközt tud csatlakoztatni a hurokhoz Az átalakító a hurokról kapja a tápot Rádiós érzékelők, modulok és jelzésadók elérését biztosítja Primer akkumulátor (5 év élettartam) és tartalék akkumulátor (6 hónap) Kétirányú rádiókapcsolat 7 átviteli csatornán 868MHz-es frekvencia

25 VPU100 Programozó egység Különböző eszközök címének írása/olvasása Az érzékelők szennyezettségének leolvasása Az eszközök paramétereinek leolvasása (firmver verzió, gyártási adatok stb.)

26 Légcsatorna érzékelő Mintavételező rendszer szellőző csatornákba Egy csöves mintavételező rendszer Egyszerűen telepíthető, kör alakú légcsatornákhoz kiegészítő szerelvények kaphatók Rendelési kódok: DDH-PRO : légcsatorna adapter Vega érzékelőkhöz (érzékelőt nem tartalmaz) TV-0.6 : Venturi elven működő 60 cm-es cső TV-1.5 TV-2.8 : Venturi elven működő 150 cm-es cső : Venturi elven működő 280 cm-es cső DDH-BRACKET : kiegészítő szerelvények kör alakú légcsatornához DDH-F1/10 : 10 db porszűrő filter

27 Korszerű, visszaható optikás vonali füstérzékelő Vonali füstérzékelő Különösen alacsony áramfelvétel : 3 ma EN54-12 tanúsítvány (CPD) Motoros fejrész : a fej beállítását folyamatosan állítja könnyen és gyorsan elvégzi bármikor IP65 minősítés Két különálló egység : Egy mennyezetre telepített fő egység, és egy hozzáférést biztosító vezérlő egység 5-40 m az alapváltozattal lefedhető távolság m bővítő csomaggal elérhető távolság m bővítő csomaggal elérhető távolság

28 Kiegészítők CA100 : Külső vezeték csatlakoztató magasított aljzatokhoz FI100 : Másodkijelző érzékelők kimenetére köthető MB100 / DMB100 : Szerelődoboz / magasított szerelődoboz falra szerelhető modulokhoz WPMB100 : Kézi jelzésadók kültéri telepítéséhez használható időjárásálló burkolat

29 és még sokkal több... Köszönjük a figyelmet!
