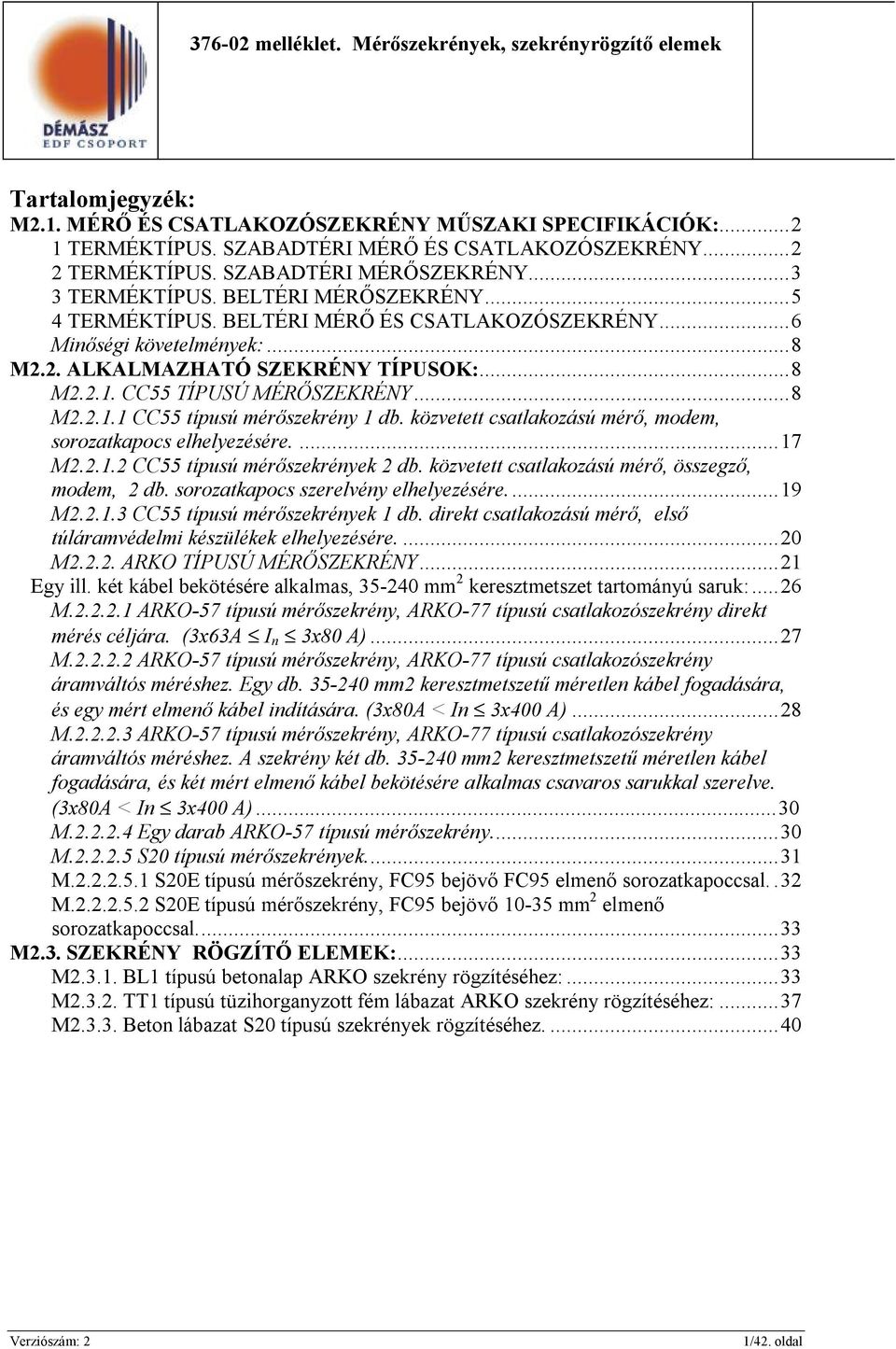

1 Tartalomjegyzék: M2.1. MÉRŐ ÉS CSATLAKOZÓSZEKRÉNY MŰSZAKI SPECIFIKÁCIÓK: TERMÉKTÍPUS. SZABADTÉRI MÉRŐ ÉS CSATLAKOZÓSZEKRÉNY TERMÉKTÍPUS. SZABADTÉRI MÉRŐSZEKRÉNY TERMÉKTÍPUS. BELTÉRI MÉRŐSZEKRÉNY TERMÉKTÍPUS. BELTÉRI MÉRŐ ÉS CSATLAKOZÓSZEKRÉNY...6 Minőségi követelmények:...8 M2.2. ALKALMAZHATÓ SZEKRÉNY TÍPUSOK:...8 M CC55 TÍPUSÚ MÉRŐSZEKRÉNY...8 M CC55 típusú mérőszekrény 1 db. közvetett csatlakozású mérő, modem, sorozatkapocs elhelyezésére M CC55 típusú mérőszekrények 2 db. közvetett csatlakozású mérő, összegző, modem, 2 db. sorozatkapocs szerelvény elhelyezésére...19 M CC55 típusú mérőszekrények 1 db. direkt csatlakozású mérő, első túláramvédelmi készülékek elhelyezésére M ARKO TÍPUSÚ MÉRŐSZEKRÉNY...21 Egy ill. két kábel bekötésére alkalmas, mm 2 keresztmetszet tartományú saruk:...26 M ARKO-57 típusú mérőszekrény, ARKO-77 típusú csatlakozószekrény direkt mérés céljára. (3x63A I n 3x80 A)...27 M ARKO-57 típusú mérőszekrény, ARKO-77 típusú csatlakozószekrény áramváltós méréshez. Egy db mm2 keresztmetszetű méretlen kábel fogadására, és egy mért elmenő kábel indítására. (3x80A < In 3x400 A)...28 M ARKO-57 típusú mérőszekrény, ARKO-77 típusú csatlakozószekrény áramváltós méréshez. A szekrény két db mm2 keresztmetszetű méretlen kábel fogadására, és két mért elmenő kábel bekötésére alkalmas csavaros sarukkal szerelve. (3x80A < In 3x400 A)...30 M Egy darab ARKO-57 típusú mérőszekrény...30 M S20 típusú mérőszekrények...31 M S20E típusú mérőszekrény, FC95 bejövő FC95 elmenő sorozatkapoccsal..32 M S20E típusú mérőszekrény, FC95 bejövő mm 2 elmenő sorozatkapoccsal...33 M2.3. SZEKRÉNY RÖGZÍTŐ ELEMEK:...33 M BL1 típusú betonalap ARKO szekrény rögzítéséhez:...33 M TT1 típusú tüzihorganyzott fém lábazat ARKO szekrény rögzítéséhez:...37 M Beton lábazat S20 típusú szekrények rögzítéséhez /42. oldal

2 M2.1. MÉRŐ ÉS CSATLAKOZÓSZEKRÉNY MŰSZAKI SPECIFIKÁCIÓK: Általános követelmény: A mérőszekrények opcióként kábelfogadó szekrény nélkül is rendelhetők legyenek. Nagyfogyasztói fogyasztásmérő és csatlakozószekrények: 1 TERMÉKTÍPUS. SZABADTÉRI MÉRŐ ÉS CSATLAKOZÓSZEKRÉNY Mérőszekrény: 1 db áramváltós csatlakozású háromfázisú elektronikus kombinált fogyasztásmérő + sorozatkapcsok és feszültségköri kismegszakítók + 1 db modem beépítésére, vagy 1 db direkt csatlakozású háromfázisú elektronikus fogyasztásmérő beépítésére. Kábelfogadó szekrény: 3 db. NH biztosítóaljzat +sínezés, a kábelerek csatlakoztatásához szükséges szorító elemekkel + 3 db áramváltó+ nullbontó elhelyezésérevagy direkt mérés esetén a betápláló és elmenő kábelek bekötésére alkalmas sorozatkapcsok elhelyezésére. Alkalmazási terület Üzemeltetési hőmérséklet tartomány Anyaga Beépítési mód Felerősítés Alapozás Csatlakozási lehetőség Élettartam Zárhatóság Feliratozás FELÉPÍTÉS Szabadtér. Legalább IP 44 vagy magasabb védettség. -30 C +60 C UV sugárzásálló, láng és ütésálló műanyag. Ütésállóság (EN50102 szerint): min. IK09 falba süllyesztve, földre telepítve, oszlopra szerelve szekrény tartószerkezet Előre gyártott beton alap, vagy tűzihorganyzott fém tartószerkezet. Földkábeles Min.20 év de legalább feleljen meg az épület felújítási ciklusának. A mérőszekrény rendelkezzen plombálható hátsó takarólemezzel, mely kizárja a méretlen áramkörbe történő illetéktelen beavatkozás lehetőségét, továbbá a mérőszekrény rendelkezzen egy nem átlátszó, a környezethez illeszkedő ajtóval, amely az áramszolgáltató részéről egységes kulccsal zárható, a fogyasztó részéről pedig egyedi kulccsal zárható. Az ajtónak cilinderes zárbetéttel kell rendelkeznie. Biztosítani kell, hogy a fogyasztó egyedileg le tudja zárni a mérőszekrény azon részét melyhez hozzáférési joga van. A kábelfogadó szekrényhez se a fogyasztó, se illetéktelen személy ne férjen hozzá plomba megsértése nélkül. A kábelfogadó szekrény ajtaját az áramszolgáltató egységes kulccsal tudja zárni. figyelmeztető felirat, gyáriszám, gyártási év, IP védettség, CE jelölés 2/42. oldal

3 Méretek A mérőszekrény alkalmas legyen 1 db háromfázisú fogyasztásmérő + sorozatkapcsok és feszültségköri kismegszakítók + 1 db modem beépítésére. A kábelfogadó szekrény legyen alkalmas az alábbi szerelvények elhelyezésére és biztonságos kezelésére: 3 db. NH A biztosítóaljzat + sínezés, a kábelerek csatlakoztatásához szükséges szorító elemekkel + 3 db áramváltó+ nullbontó a PEN vezető csatlakoztatásához, ill. bontási lehetőség biztosításához. Összeépítés Mérő és kábelfogadó szekrény összeépítve. VILLAMOS JELLEMZŐK Névleges feszültség 3x400/230 V Névleges frekvencia 50 Hz Névleges Fázisonként max. 400 A áramerősség Zárlati áramerősség Érintésvédelmi osztály Min. 12 ka Mérőszekrény és a benne elhelyezett készülékek: II Fém tartószerkezet: I. SZERELVÉNYEZÉS Betáplálás Biztosítós Biztosító aljzat (3 db) 2 nagyságú biztosító aljzat NH Biztosító max. 400 A Gyűjtősín 30x4 mm Kábelcsatlakozó (2x mm 2 keresztmetszetű Al, Cu kábelhez egyaránt alkalmas, db) csavaros szorító, amely a maximális terhelésnek megfelel Sorozatkapocs szerelvény Az alkalmazott sorozatkapcsok, szerelvények legyenek alkalmasak 2,5 mm 2 keresztmetszetű réz vezeték bekötésére. (Részletesen lásd M5 melléklet. Sorozatkapocs szerelvény specifikáció.) Mérőtábla Készülékrögzítő elemek Mérőtábla: előregyártott poliészter, plombálható A mérőszekrény rendelkezzen olyan készülékrögzítő szerelvényekkel, amelyek lehetővé teszik különböző típusú fogyasztásmérők, túláramvédelmi készülékek, vezérlőkészülékek szekrény átalakítása nélküli beszerelését (pl. csúsztatható keresztsínes rögzítő elemek). Vezetékkötések Vezetékkötéseket, leágazásokat csak kötő, leágazó elemek segítségével szabad létesíteni. Előkábelezés Mérő áramkörök 2,5 mm 2 es hajlékony rézvezetékkel érvéghüvellyel, adatátviteli vezetékek 0,5 mm 2 es tömör rézvezetékkel és érjelölővel, kapcsolási rajz szerint. (M1 melléklet szerint.) 2 TERMÉKTÍPUS. SZABADTÉRI MÉRŐSZEKRÉNY Mérőszekrény: 1 db háromfázisú elektronikus kombinált fogyasztásmérő + sorozatkapcsok és feszültségköri kismegszakítók + 1 db modem beépítésére 3/42. oldal

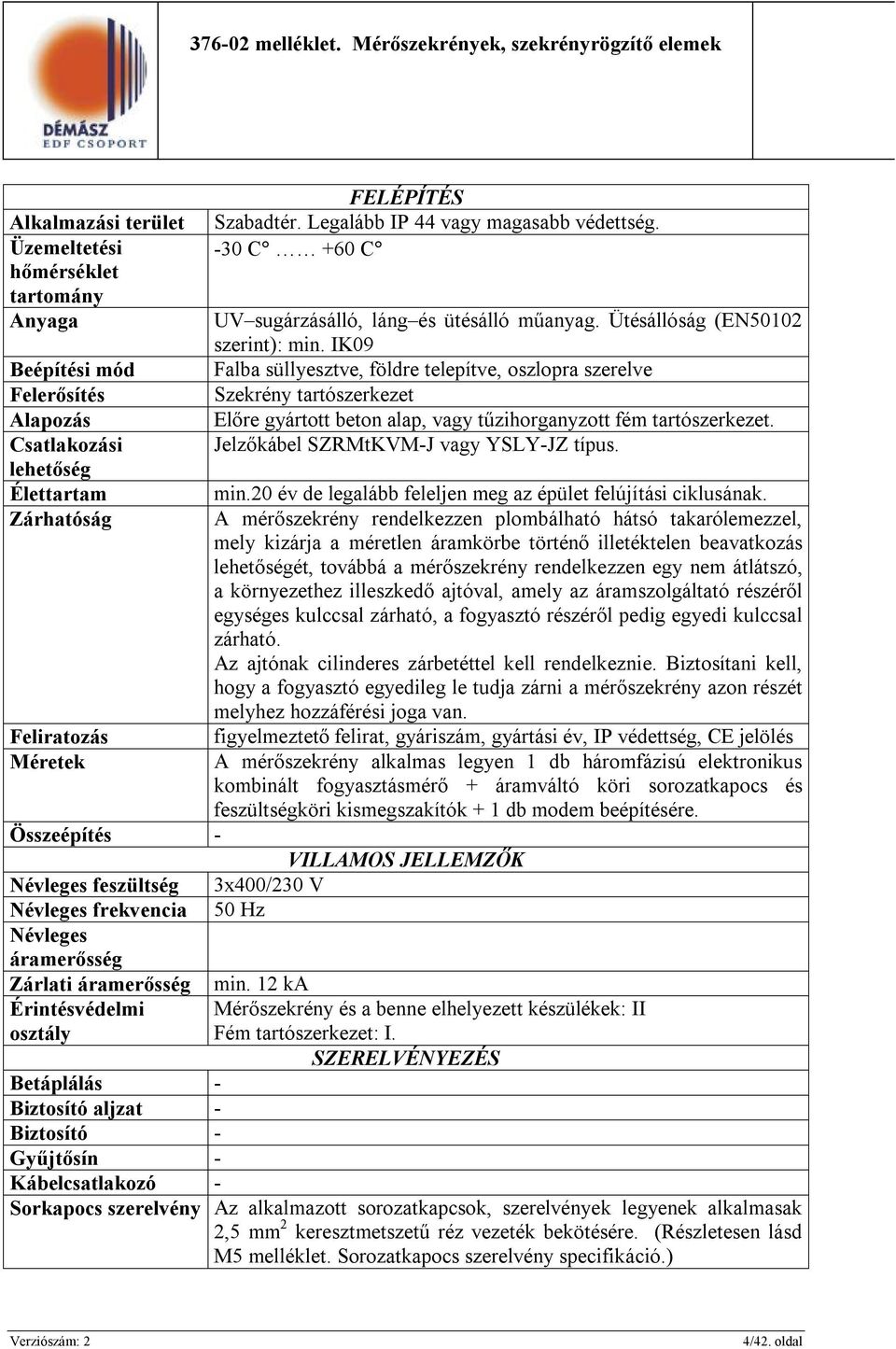

4 FELÉPÍTÉS Alkalmazási terület Szabadtér. Legalább IP 44 vagy magasabb védettség. Üzemeltetési -30 C +60 C hőmérséklet tartomány Anyaga UV sugárzásálló, láng és ütésálló műanyag. Ütésállóság (EN50102 szerint): min. IK09 Beépítési mód Falba süllyesztve, földre telepítve, oszlopra szerelve Felerősítés Szekrény tartószerkezet Alapozás Előre gyártott beton alap, vagy tűzihorganyzott fém tartószerkezet. Csatlakozási Jelzőkábel SZRMtKVM-J vagy YSLY-JZ típus. lehetőség Élettartam min.20 év de legalább feleljen meg az épület felújítási ciklusának. Zárhatóság A mérőszekrény rendelkezzen plombálható hátsó takarólemezzel, mely kizárja a méretlen áramkörbe történő illetéktelen beavatkozás lehetőségét, továbbá a mérőszekrény rendelkezzen egy nem átlátszó, a környezethez illeszkedő ajtóval, amely az áramszolgáltató részéről egységes kulccsal zárható, a fogyasztó részéről pedig egyedi kulccsal zárható. Az ajtónak cilinderes zárbetéttel kell rendelkeznie. Biztosítani kell, hogy a fogyasztó egyedileg le tudja zárni a mérőszekrény azon részét melyhez hozzáférési joga van. Feliratozás figyelmeztető felirat, gyáriszám, gyártási év, IP védettség, CE jelölés Méretek A mérőszekrény alkalmas legyen 1 db háromfázisú elektronikus kombinált fogyasztásmérő + áramváltó köri sorozatkapocs és feszültségköri kismegszakítók + 1 db modem beépítésére. Összeépítés - VILLAMOS JELLEMZŐK Névleges feszültség 3x400/230 V Névleges frekvencia 50 Hz Névleges áramerősség Zárlati áramerősség min. 12 ka Érintésvédelmi osztály Mérőszekrény és a benne elhelyezett készülékek: II Fém tartószerkezet: I. SZERELVÉNYEZÉS Betáplálás - Biztosító aljzat - Biztosító - Gyűjtősín - Kábelcsatlakozó - Sorkapocs szerelvény Az alkalmazott sorozatkapcsok, szerelvények legyenek alkalmasak 2,5 mm 2 keresztmetszetű réz vezeték bekötésére. (Részletesen lásd M5 melléklet. Sorozatkapocs szerelvény specifikáció.) 4/42. oldal

5 Mérőtábla (1 db) Készülékrögzítő elemek Mérőtábla: előregyártott poliészter, plombálható A mérőszekrény rendelkezzen olyan készülékrögzítő szerelvényekkel, amelyek lehetővé teszik különböző típusú fogyasztásmérők, túláramvédelmi készülékek, vezérlőkészülékek szekrény átalakítása nélküli beszerelését (pl. csúsztatható keresztsínes rögzítő elemek). Vezetékkötések Vezetékkötéseket, leágazásokat csak kötő, leágazó elemek segítségével szabad létesíteni. Előkábelezés Mérő áramkörök 2,5 mm 2 es hajlékony rézvezetékkel érvéghüvellyel, adatátviteli vezetékek 0,5 mm 2 es tömör rézvezetékkel és érjelölővel, kapcsolási rajz szerint. (M1 melléklet szerint.) 3 TERMÉKTÍPUS. BELTÉRI MÉRŐSZEKRÉNY 1 db áramváltós csatlakozású háromfázisú elektronikus kombinált fogyasztásmérő + sorozatkapcsok és feszültségköri kismegszakítók + 1 db modem beépítésére, vagy 1 db elektronikus összegző + 2 db háromfázisú elektronikus kombinált fogyasztásmérő + 2 készlet sorozatkapocs és feszültségköri kismegszakítók + 1 db modem beépítésére FELÉPÍTÉS Alkalmazási terület Beltér. Üzemeltetési -30 C +60 C hőmérséklet tartomány Anyaga Tűz és ütésálló műanyag. Ütésállóság (EN50102 szerint): min. IK09 Beépítési mód Falra szerelve Felerősítés Szekrény tartószerkezet vagy rögzítő csavarok. Alapozás - Csatlakozási - lehetőség Élettartam min.20 év de legalább feleljen meg az épület felújítási ciklusának. Zárhatóság A mérőszekrény rendelkezzen plombálható hátsó takarólemezzel, mely kizárja a méretlen áramkörbe történő illetéktelen beavatkozás lehetőségét, továbbá a mérőszekrény rendelkezzen egy átlátszó, a környezethez illeszkedő külső fedéllel, amely az áramszolgáltató részéről plombálható. A fogyasztó és a DÉMÁSZ Hálózati Elosztó Kft. vagy általa megbízott leolvasó részére biztosított legyen az elektronikus fogyasztásmérő vagy összegző kijelzőjének leolvashatósága ill. optikai portjához történő hozzáférés a plombák feltörése nélkül. Feliratozás Figyelmeztető felirat, gyáriszám, gyártási év, IP védettség, CE jelölés Méretek A mérőszekrény legyen alkalmas a 3 terméktípusnál megadott mérési konfigurációk elhelyezésére. Összeépítés 2-3 azonos típusú szekrény modulszerűen összeépíthető legyen 5/42. oldal

6 Névleges feszültség Névleges frekvencia Névleges áramerősség Zárlati áramerősség Érintésvédelmi osztály összegző mérés kialakításához. VILLAMOS JELLEMZŐK 3x400/230 V 50 Hz min. 12 ka Mérőszekrény és a benne elhelyezett készülékek: II Fém tartószerkezet: I. SZERELVÉNYEZÉS Betáplálás - Biztosító aljzat - Biztosító - Gyűjtősín - Kábelcsatlakozó - Sorkapocs szerelvény Az alkalmazott sorkapcsok, szerelvények legyenek alkalmasak 2,5 mm 2 keresztmetszetű réz vezeték bekötésére. Mérőtábla Készülékrögzítő elemek Mérőtábla: előregyártott poliészter, plombálható A mérőszekrény rendelkezzen olyan készülékrögzítő szerelvényekkel, amelyek lehetővé teszik különböző típusú fogyasztásmérők, túláramvédelmi készülékek, vezérlőkészülékek szekrény átalakítása nélküli beszerelését (pl. csúsztatható keresztsínes rögzítő elemek). Vezetékkötések Vezetékkötéseket, leágazásokat csak kötő, leágazó elemek segítségével szabad létesíteni. Előkábelezés Mérő áramkörök 2,5 mm 2 es hajlékony rézvezetékkel érvéghüvellyel, adatátviteli vezetékek 0,5 mm 2 es tömör rézvezetékkel és érjelölővel, kapcsolási rajz szerint. (M1 melléklet szerint.) 4 TERMÉKTÍPUS. BELTÉRI MÉRŐ ÉS CSATLAKOZÓSZEKRÉNY 1 db direkt csatlakozású háromfázisú elektronikus fogyasztásmérő + 1 db modem + első túláramvédelmi készülékek beépítésére, FELÉPÍTÉS Alkalmazási terület Beltér. Üzemeltetési -30 C +60 C hőmérséklet tartomány Anyaga Tűz és ütésálló műanyag. Ütésállóság (EN50102 szerint): min. IK09 Beépítési mód Falra szerelve. Felerősítés Szekrény tartószerkezet vagy rögzítő csavarok. Alapozás - 6/42. oldal

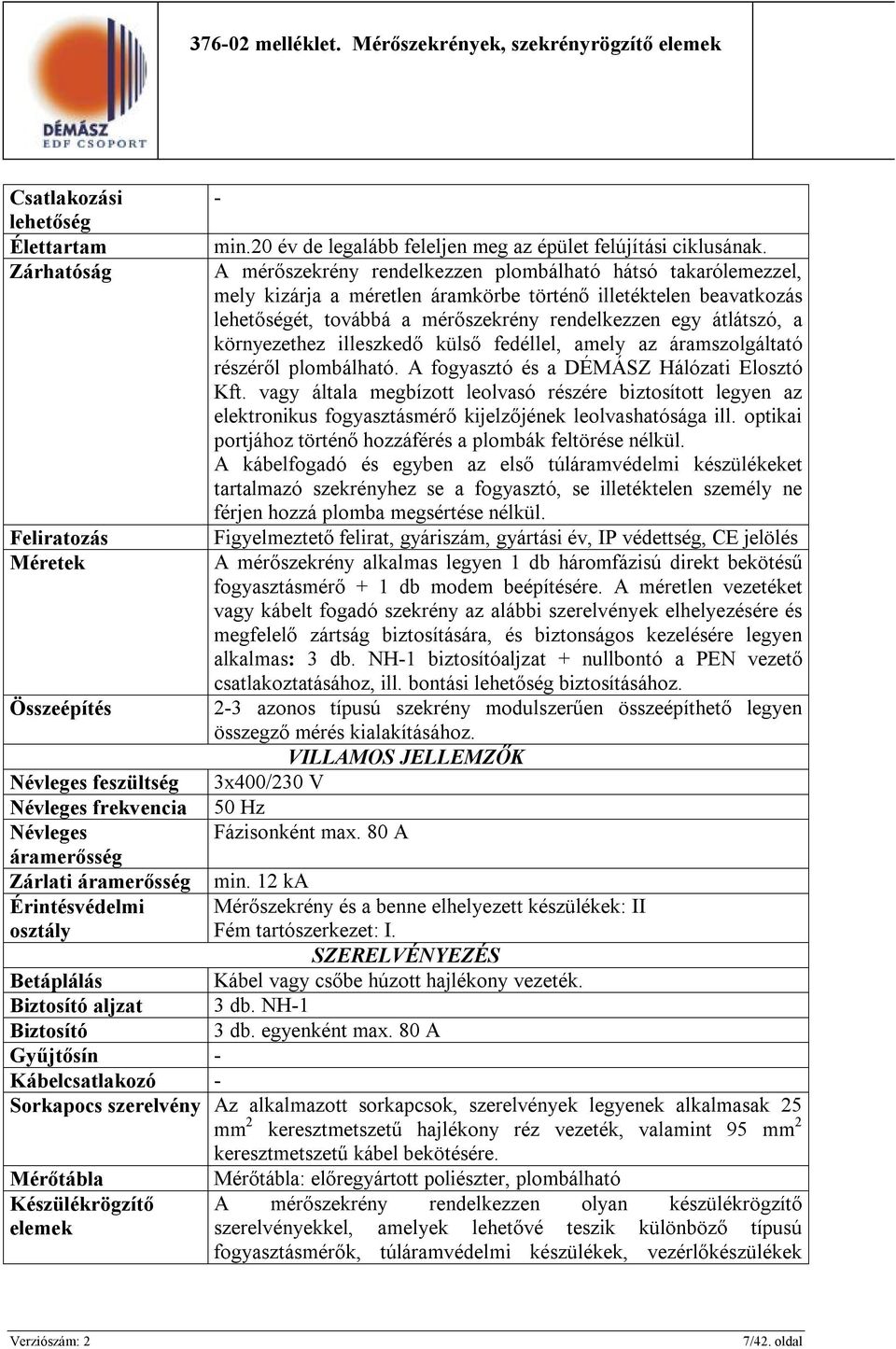

7 Csatlakozási lehetőség Élettartam Zárhatóság Feliratozás Méretek Összeépítés Névleges feszültség Névleges frekvencia Névleges áramerősség Zárlati áramerősség Érintésvédelmi osztály - min.20 év de legalább feleljen meg az épület felújítási ciklusának. A mérőszekrény rendelkezzen plombálható hátsó takarólemezzel, mely kizárja a méretlen áramkörbe történő illetéktelen beavatkozás lehetőségét, továbbá a mérőszekrény rendelkezzen egy átlátszó, a környezethez illeszkedő külső fedéllel, amely az áramszolgáltató részéről plombálható. A fogyasztó és a DÉMÁSZ Hálózati Elosztó Kft. vagy általa megbízott leolvasó részére biztosított legyen az elektronikus fogyasztásmérő kijelzőjének leolvashatósága ill. optikai portjához történő hozzáférés a plombák feltörése nélkül. A kábelfogadó és egyben az első túláramvédelmi készülékeket tartalmazó szekrényhez se a fogyasztó, se illetéktelen személy ne férjen hozzá plomba megsértése nélkül. Figyelmeztető felirat, gyáriszám, gyártási év, IP védettség, CE jelölés A mérőszekrény alkalmas legyen 1 db háromfázisú direkt bekötésű fogyasztásmérő + 1 db modem beépítésére. A méretlen vezetéket vagy kábelt fogadó szekrény az alábbi szerelvények elhelyezésére és megfelelő zártság biztosítására, és biztonságos kezelésére legyen alkalmas: 3 db. NH-1 biztosítóaljzat + nullbontó a PEN vezető csatlakoztatásához, ill. bontási lehetőség biztosításához. 2-3 azonos típusú szekrény modulszerűen összeépíthető legyen összegző mérés kialakításához. VILLAMOS JELLEMZŐK 3x400/230 V 50 Hz Fázisonként max. 80 A min. 12 ka Mérőszekrény és a benne elhelyezett készülékek: II Fém tartószerkezet: I. SZERELVÉNYEZÉS Betáplálás Kábel vagy csőbe húzott hajlékony vezeték. Biztosító aljzat 3 db. NH-1 Biztosító 3 db. egyenként max. 80 A Gyűjtősín - Kábelcsatlakozó - Sorkapocs szerelvény Az alkalmazott sorkapcsok, szerelvények legyenek alkalmasak 25 mm 2 keresztmetszetű hajlékony réz vezeték, valamint 95 mm 2 keresztmetszetű kábel bekötésére. Mérőtábla Készülékrögzítő elemek Mérőtábla: előregyártott poliészter, plombálható A mérőszekrény rendelkezzen olyan készülékrögzítő szerelvényekkel, amelyek lehetővé teszik különböző típusú fogyasztásmérők, túláramvédelmi készülékek, vezérlőkészülékek 7/42. oldal

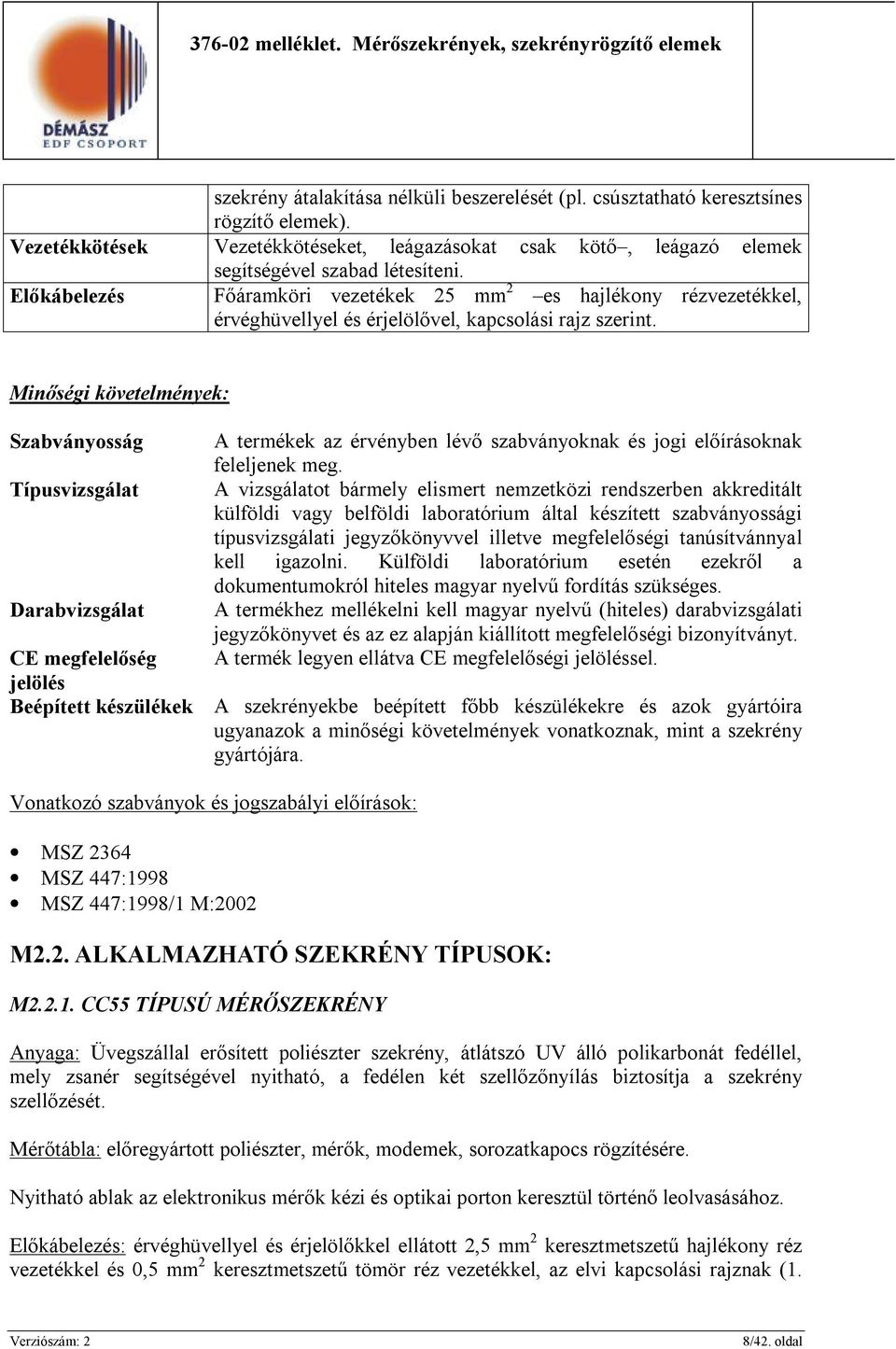

8 szekrény átalakítása nélküli beszerelését (pl. csúsztatható keresztsínes rögzítő elemek). Vezetékkötések Vezetékkötéseket, leágazásokat csak kötő, leágazó elemek segítségével szabad létesíteni. Előkábelezés Főáramköri vezetékek 25 mm 2 es hajlékony rézvezetékkel, érvéghüvellyel és érjelölővel, kapcsolási rajz szerint. Minőségi követelmények: Szabványosság Típusvizsgálat Darabvizsgálat CE megfelelőség jelölés Beépített készülékek A termékek az érvényben lévő szabványoknak és jogi előírásoknak feleljenek meg. A vizsgálatot bármely elismert nemzetközi rendszerben akkreditált külföldi vagy belföldi laboratórium által készített szabványossági típusvizsgálati jegyzőkönyvvel illetve megfelelőségi tanúsítvánnyal kell igazolni. Külföldi laboratórium esetén ezekről a dokumentumokról hiteles magyar nyelvű fordítás szükséges. A termékhez mellékelni kell magyar nyelvű (hiteles) darabvizsgálati jegyzőkönyvet és az ez alapján kiállított megfelelőségi bizonyítványt. A termék legyen ellátva CE megfelelőségi jelöléssel. A szekrényekbe beépített főbb készülékekre és azok gyártóira ugyanazok a minőségi követelmények vonatkoznak, mint a szekrény gyártójára. Vonatkozó szabványok és jogszabályi előírások: MSZ 2364 MSZ 447:1998 MSZ 447:1998/1 M:2002 M2.2. ALKALMAZHATÓ SZEKRÉNY TÍPUSOK: M CC55 TÍPUSÚ MÉRŐSZEKRÉNY Anyaga: Üvegszállal erősített poliészter szekrény, átlátszó UV álló polikarbonát fedéllel, mely zsanér segítségével nyitható, a fedélen két szellőzőnyílás biztosítja a szekrény szellőzését. Mérőtábla: előregyártott poliészter, mérők, modemek, sorozatkapocs rögzítésére. Nyitható ablak az elektronikus mérők kézi és optikai porton keresztül történő leolvasásához. Előkábelezés: érvéghüvellyel és érjelölőkkel ellátott 2,5 mm 2 keresztmetszetű hajlékony réz vezetékkel és 0,5 mm 2 keresztmetszetű tömör réz vezetékkel, az elvi kapcsolási rajznak (1. 8/42. oldal

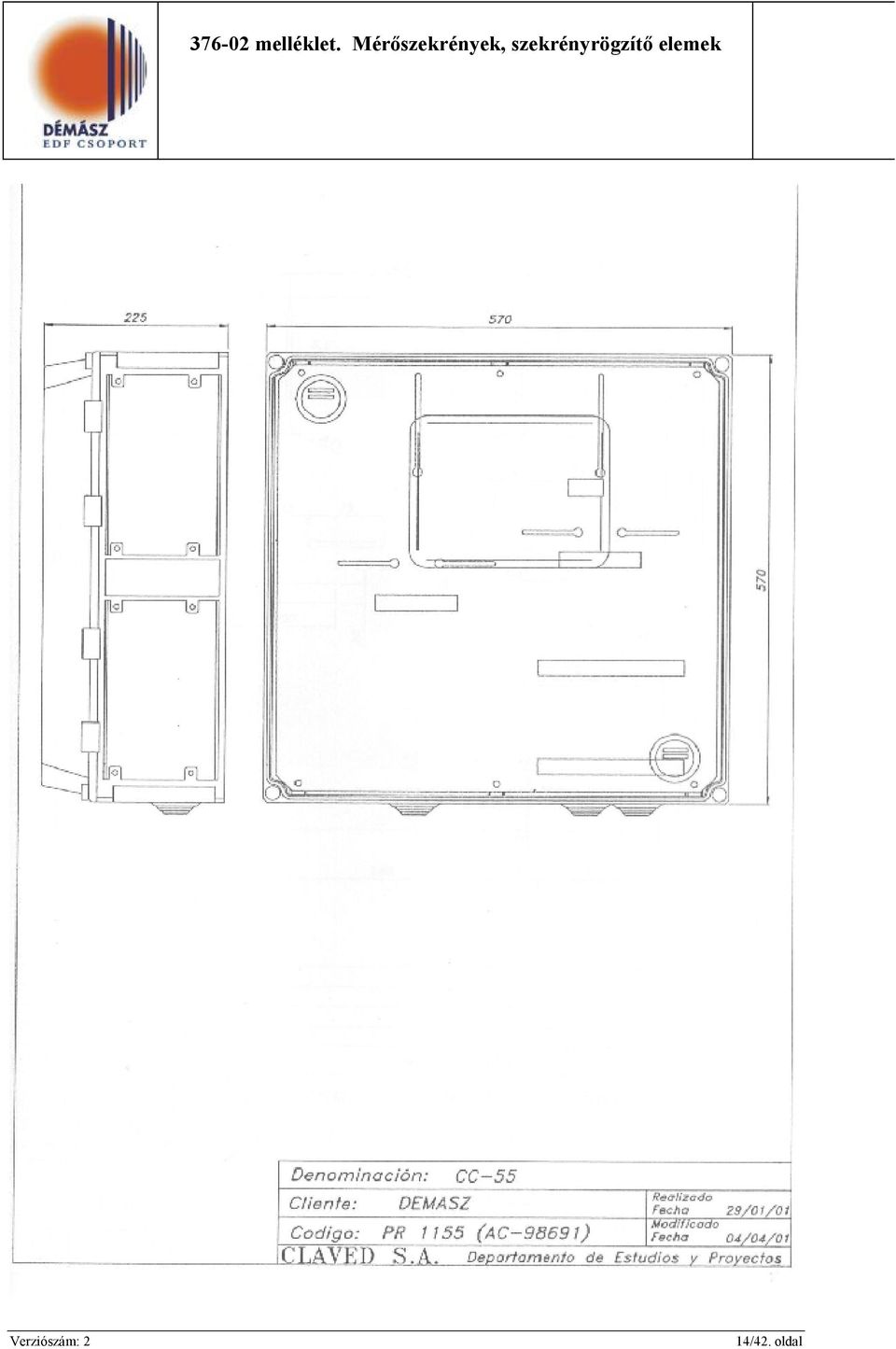

9 számú melléklet) megfelelően, ill. direkt mérés céljára 25 mm 2 keresztmetszetű hajlékony réz vezetékkel. Mérőkör zártságának biztosítása plombázással: a szekrény két műanyag csavar segítségével zárható és ezen csavarok plombálhatók. A szerelőlapot rögzítő csavarok is plombálhatók (kettős zártság). CC 55 típusú szekrény külső méretei, valamint rögzítési furat távolságai: Egy szekrény esetén: lásd M pont Két összeépített szekrény esetén: lásd M pont és M pont. CC mm 570 mm 25 mm 1115 mm CC mm 570 mm 545 mm Mélység: 225 mm Szekrény telepítése: 570 mm 9/42. oldal

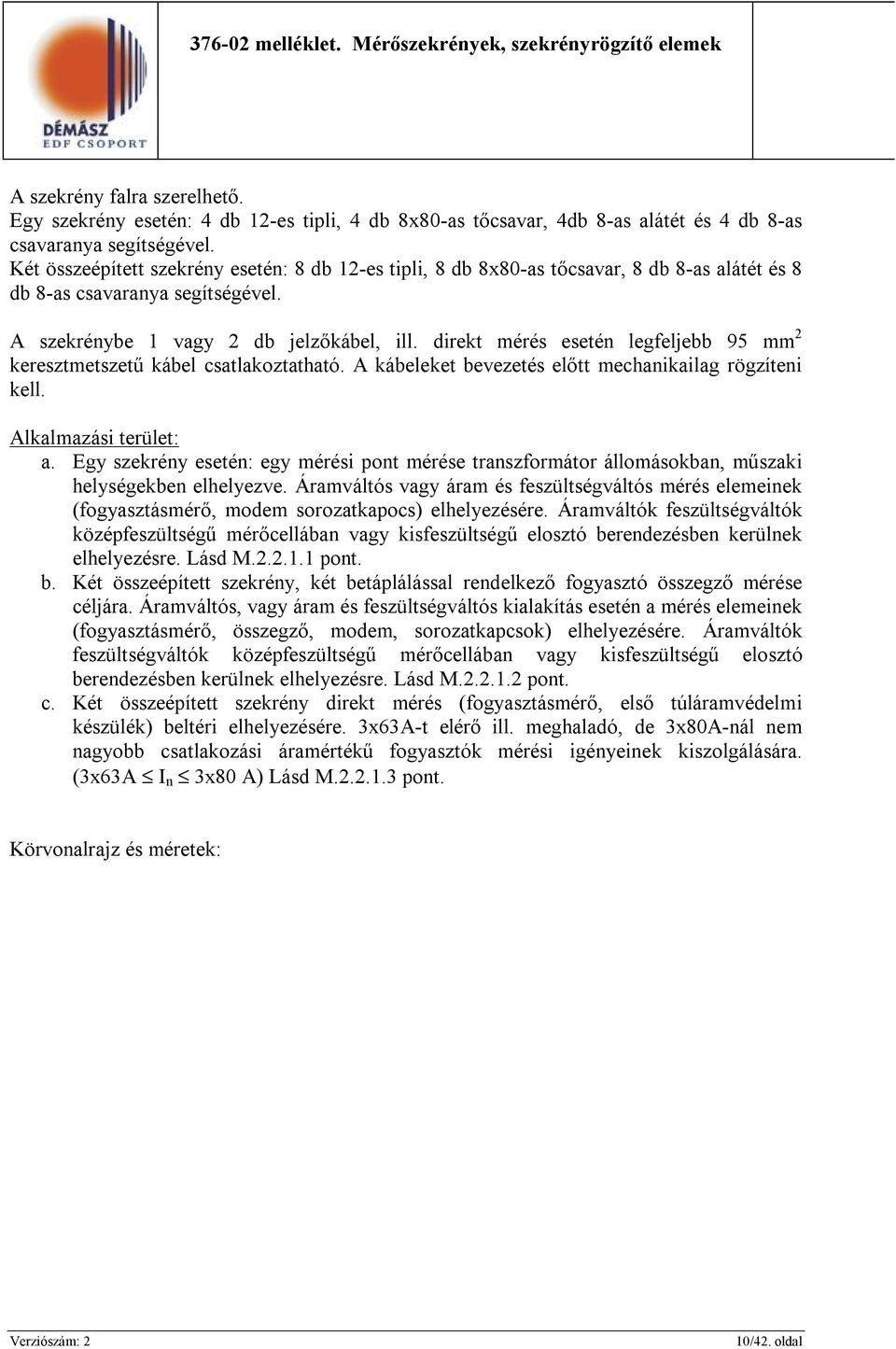

10 A szekrény falra szerelhető. Egy szekrény esetén: 4 db 12-es tipli, 4 db 8x80-as tőcsavar, 4db 8-as alátét és 4 db 8-as csavaranya segítségével. Két összeépített szekrény esetén: 8 db 12-es tipli, 8 db 8x80-as tőcsavar, 8 db 8-as alátét és 8 db 8-as csavaranya segítségével. A szekrénybe 1 vagy 2 db jelzőkábel, ill. direkt mérés esetén legfeljebb 95 mm 2 keresztmetszetű kábel csatlakoztatható. A kábeleket bevezetés előtt mechanikailag rögzíteni kell. Alkalmazási terület: a. Egy szekrény esetén: egy mérési pont mérése transzformátor állomásokban, műszaki helységekben elhelyezve. Áramváltós vagy áram és feszültségváltós mérés elemeinek (fogyasztásmérő, modem sorozatkapocs) elhelyezésére. Áramváltók feszültségváltók középfeszültségű mérőcellában vagy kisfeszültségű elosztó berendezésben kerülnek elhelyezésre. Lásd M pont. b. Két összeépített szekrény, két betáplálással rendelkező fogyasztó összegző mérése céljára. Áramváltós, vagy áram és feszültségváltós kialakítás esetén a mérés elemeinek (fogyasztásmérő, összegző, modem, sorozatkapcsok) elhelyezésére. Áramváltók feszültségváltók középfeszültségű mérőcellában vagy kisfeszültségű elosztó berendezésben kerülnek elhelyezésre. Lásd M pont. c. Két összeépített szekrény direkt mérés (fogyasztásmérő, első túláramvédelmi készülék) beltéri elhelyezésére. 3x63A-t elérő ill. meghaladó, de 3x80A-nál nem nagyobb csatlakozási áramértékű fogyasztók mérési igényeinek kiszolgálására. (3x63A I n 3x80 A) Lásd M pont. Körvonalrajz és méretek: 10/42. oldal

11 11/42. oldal

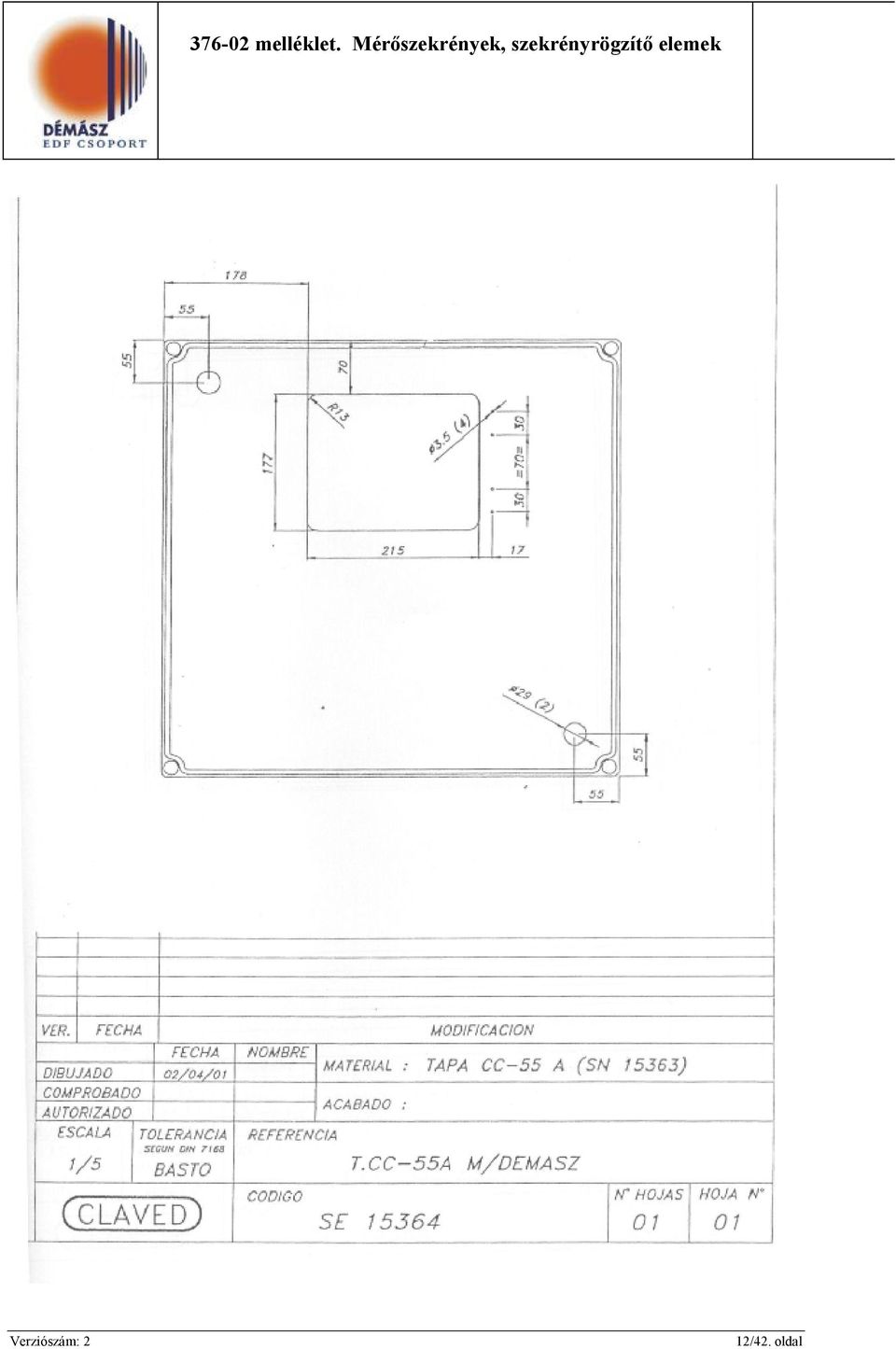

12 12/42. oldal

13 13/42. oldal

14 14/42. oldal

15 15/42. oldal

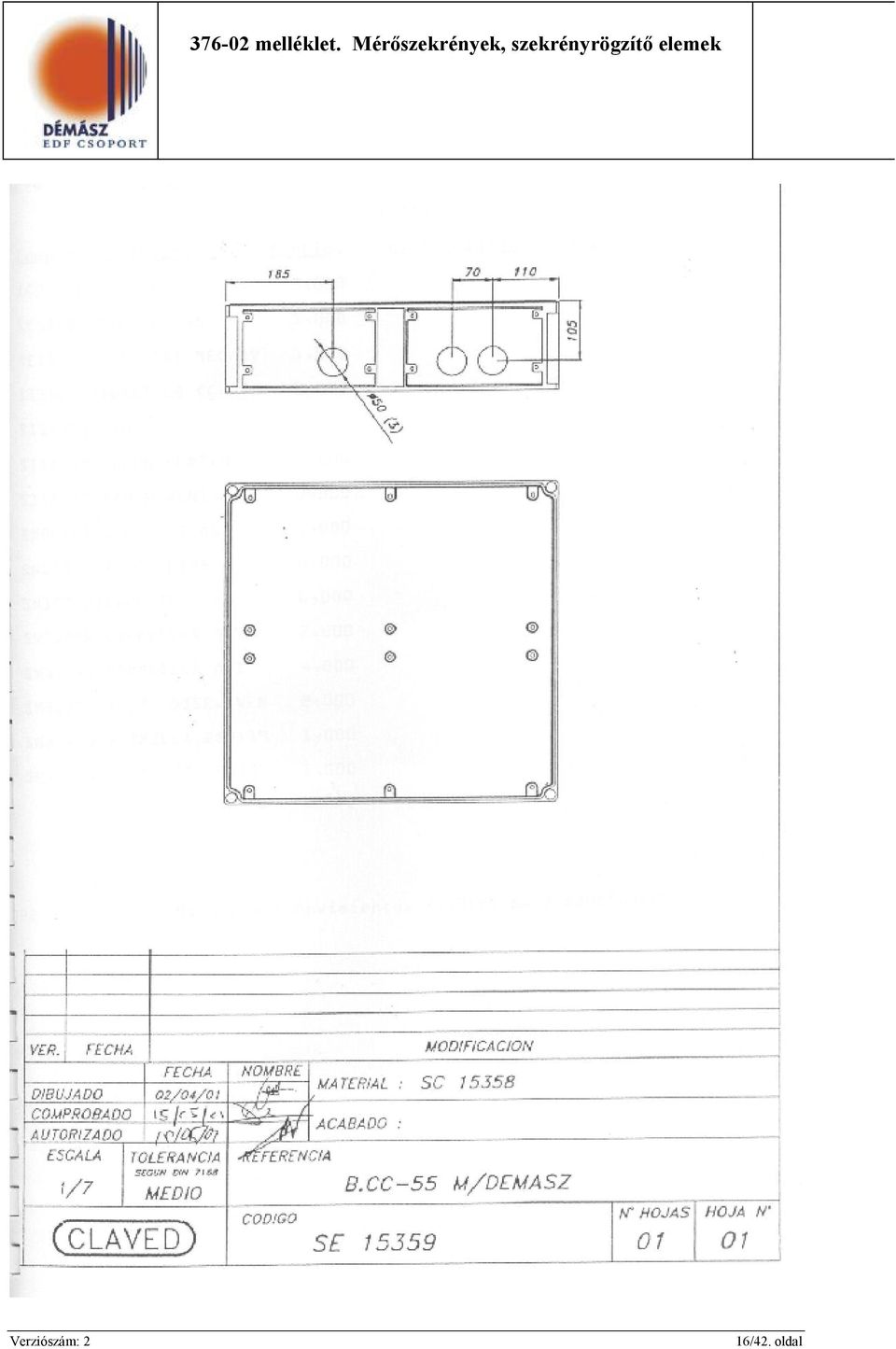

16 16/42. oldal

17 M CC55 típusú mérőszekrény 1 db. közvetett csatlakozású mérő, modem, sorozatkapocs elhelyezésére. Cikkszáma: /42. oldal

18 18/42. oldal

19 M CC55 típusú mérőszekrények 2 db. közvetett csatlakozású mérő, összegző, modem, 2 db. sorozatkapocs szerelvény elhelyezésére. Cikkszáma: /42. oldal

20 M CC55 típusú mérőszekrények 1 db. direkt csatlakozású mérő, első túláramvédelmi készülékek elhelyezésére. Cikkszáma: /42. oldal

21 M ARKO TÍPUSÚ MÉRŐSZEKRÉNY Anyaga: Üvegszállal erősített poliészter szekrény, három ponton záródó ajtóval. Mérőtábla: a felső szekrényben előregyártott poliészter, mérők, modemek, sorozatkapocs rögzítésére, az alsó szekrényben szintén előregyártott poliészter, a biztosító aljzatok, a nullbontó, a sínezés és az áramváltók rögzítésére. Előkábelezés: áramváltós mérésre előszerelve: érvéghüvellyel és érjelölőkkel ellátott 2,5 mm 2 keresztmetszetű hajlékony réz vezetékkel és 0,5 mm 2 keresztmetszetű tömör réz vezetékkel, az elvi kapcsolási rajznak megfelelően, közvetlen mérésre előszerelve: érvéghüvellyel és érjelölőkkel ellátott 25 mm 2 keresztmetszetű hajlékony réz vezetékkel az elvi kapcsolási rajznak megfelelően. Mérőkör zártságának biztosítása: Mérőszekrényben plombázással a szerelőlapot rögzítő csavarok plombálhatók. A mérőszekrény és a kábelfogadó szekrény külön-külön egységes kulccsal zárható, amelyek közül a mérőszekrény kulcsát a fogyasztónak is biztosítjuk. ARKO 57 típusú mérőszekrény és ARKO 77 típusú csatlakozó szekrény külső méretei: ARKO mm ARKO mm 750 mm Mélység : 300 mm 21/42. oldal

22 Szekrény telepítése: a szekrény földre telepíthető BL1 típusú beton alap vagy TT1 típusú tüzihorganyzott fém tartóelem segítségével. Ezen kívül a szekrény falra, falba süllyesztve vagy fém tartók segítségével oszlopra szerelhető. Falra szerelés esetén, felerősítés történhet fém alapkerethez, vagy közvetlenül a falra tőcsavarokkal. A szekrénybe egy vagy két darab legfeljebb 4x240 mm 2 keresztmetszetű erőátviteli kábel csatlakoztatható. A betápláló földkábel a 400A-es biztosító aljzat (NH-II. 400A) kapcsaira érkezik. Az elmenő földkábel vagy kábelek a biztosító aljzat elmenő kapcsaihoz szerelt közbenső sínre csatlakozik vagy csatlakoznak. Az áramváltókat a sínen vagy az elmenő kábelérre húzva kell elhelyezni. Alkalmazási terület: 1. 3x63A-t elérő ill. meghaladó, de 3x80A-nál nem nagyobb csatlakozási áramérték esetén (3x63A I n 3x80 A) két szekrény összeépítve, (felső ARKO57, alsó ARKO77) direkt mérés céljára, elektronikus mérő, első túláramvédelem szabadtéri elhelyezésre. Lásd M pont. 2. 3x80A-t meghaladó, de 3x400A-nál nem nagyobb csatlakozási áramérték esetén (3x80A < I n 3x400 A) két szekrény összeépítve, (felső ARKO57, alsó ARKO77) kombinált mérő, sorozatkapocs, modem, első túláramvédelem és áramváltók elhelyezésére szabadtéren. Egy db mm 2 keresztmetszetű méretlen kábel fogadására, és egy mért elmenő kábel indítására. Lásd M pont. 3. 3x80A-t meghaladó, de 3x400A-nál nem nagyobb csatlakozási áramérték esetén (3x80A < I n 3x400 A) két szekrény összeépítve, (felső ARKO57, alsó ARKO77) kombinált mérő, sorozatkapocs, modem, első túláramvédelem és áramváltók elhelyezésére szabadtéren. Két db mm 2 keresztmetszetű méretlen kábel fogadására, és két mért elmenő kábel indítására. Lásd M pont. 4. Olyan mérés kialakításoknál ahol az áramváltó nem helyezhető el a kétrészes ARKO szekrény alsó részében, valamint középfeszültségű mérési pontokon a mérő, modem, sorozatkapocs elhelyezésére szabadtéren. Egy darab ARKO57 típusú mérőszekrény. Lásd M pont. 22/42. oldal

23 ARKO 57+ARKO 77 összeállítású szekrény elemei: 23/42. oldal

24 Megnevezés: Mennyiség: 1 SC ARKO 57 (felső szekrény) tető 1 2 SC ARKO 77 (alsó) tető 1 3 SC ARKO 77 alsó alja 1 4 SC ARKO 57 felső bal oldal 1 5 SC ARKO 77 alsó bal oldal 1 6 SE ARKO 57 felső jobb oldal 1 7 SE ARKO 77 alsó jobb oldal 1 8 SE ARKO 77 alsó -ajtó 1 9 SE ARKO 57 felső-ajtó 1 10 SN ARKO kulcs+zár 2 11 SN Fém keret az ARKO földre rögzítéséhez 0 24/42. oldal

25 12 SN ARKO merevítőlemez 4 13 SC ARKO 57 felső szekrényhez alj 1 14 SE ARKO 77 alsó szekrényhez szerelőlap M8 csavarral 1 15 SJ ARKO 57 felső szekrény hátlap 1 16 SJ ARKO 77 alsó szekrény hátlap 1 17 SM Nulla sín 549 x 30 x 5 mm 1 18 SM Fázis sín x 30 x 5 mm 1 19 SM Fázis sín x 30 x 5 mm 1 20 SM Fázis sín x 30 x 5 mm 1 21 SN Szigetelő cső SP Elválasztólap 3 23 SP ARKO 57 felső szekrényhez szerelőlap 1 24 SN anya M SN mm-es távtartó 4 26 SN M6x60 hengeres fejű csavar SN M6x12 csavar SI Csavarfejhez plombálható elem 2 29 SN M12x30 csavar 4 30 SN01144 M12 alátét 4 31 SN01139 M12 lapos alátét 4 32 SN M12 anya 4 33 SN02129 M 6x18 csavar SN Távtartó SE Dupla ARKO-hoz csavar egységcsomag 1 36 SN Címke 2 37 SN mérőrögzítő csavar egységcsomag 2 25/42. oldal

26 Egy ill. két kábel bekötésére alkalmas, mm 2 keresztmetszet tartományú saruk: 26/42. oldal

27 M ARKO-57 típusú mérőszekrény, ARKO-77 típusú csatlakozószekrény direkt mérés céljára. (3x63A I n 3x80 A) Cikkszáma: /42. oldal

28 M ARKO-57 típusú mérőszekrény, ARKO-77 típusú csatlakozószekrény áramváltós méréshez. Egy db mm2 keresztmetszetű méretlen kábel fogadására, és egy mért elmenő kábel indítására. (3x80A < In 3x400 A) Cikkszáma: /42. oldal

29 ARKO-77 típusú csatlakozószekrény 29/42. oldal

30 M ARKO-57 típusú mérőszekrény, ARKO-77 típusú csatlakozószekrény áramváltós méréshez. A szekrény két db mm2 keresztmetszetű méretlen kábel fogadására, és két mért elmenő kábel bekötésére alkalmas csavaros sarukkal szerelve. (3x80A < In 3x400 A) Cikkszáma: Dupla kábeles táplálás esetén fokozott figyelmet kell fordítani arra hogy a két kábel azonos terheléssel üzemeljen, azonos keresztmetszet, hossz biztosított legyen. M Egy darab ARKO-57 típusú mérőszekrény. Cikkszáma: /42. oldal

31 M S20 típusú mérőszekrények. Alkalmazási terület: Olyan fogyasztási helyeken, ahol a rendelkezésre álló teljesítményből számított áramérték a (31 kw-ot) 3x50A-t eléri ill. meghaladja, de nem nagyobb 3x80A-nál (50 kw-nál). (3x50A I n 3x80 A) Direkt mérés céljára, elektronikus mérő, első túláramvédelem szabadtéri elhelyezésre. Elhelyezés: előregyártott betonalapra telepítve, a 376 sz. utasítás 8.3 pontja szerint. A szekrény, a csatlakozó sorozatkapcsok típusától, méretétől függően kétféle változatban készül. Az S20 típusú szekrényekben első túláramvédelmi készülék csak kismegszakító lehet, biztosító aljzat ill. betét elhelyezésre nincs mód. Lásd M M pontok. Felépítés: A fogyasztásmérő leolvasása 125 x 135 mm-es átlátszó UV álló ablakon keresztül történhet. A szekrényben a szerelvények a hátlapon, erre a célra kiképzett felöntések segítségével kerülnek rögzítésre. A szekrényhez szerelendő kábelfogadó (méretei: 350 x 515 x 195 mm) egységben 2 db mm 2 keresztmetszetű méretlen vezeték/kábel fogadására alkalmas, FC 95 sorozatkapoccsal. A mért áramú elmenő vezeték/kábel csatlakoztatására kétféle sorozatkapocs kerül beépítésre keresztmetszettől függően. 1. Legfeljebb 2 db mm 2 keresztmetszetű vezeték/kábel bekötésére alkalmas, FC 95 sorozatkapoccsal db mm 2 keresztmetszetű vezeték/kábel bekötésére alkalmas sorozatkapoccsal. A kismegszakítók a szekrényben C sínen, rögzítve elöl helyezkednek el. A kismegszakítóhoz a fogyasztó 95 x 80 mm-es UV álló ablakon keresztül fér hozzá, melyet saját maga zárhat le. Az ajtó levehető, 180 -ban nyitható. A mérőszekrény zártsága, plombálható sárgaréz, háromszög alakú csavarral biztosított. Mérete: 350 x 485 x 195 mm. Mérete gyámmal: 350 x 1070 x 195 mm. Előkábelezés: A szekrény 25 mm 2 keresztmetszetű hajlékony, szigetelt, érvéghüvellyel ellátott rézvezetékkel van elővezetékelve a bejövő sorkapcsoktól az elmenő sorkapcsokig. A fázisokat fekete, a nullát kék színű vezetékkel szerelik. Minden vezetéket érjelölőkkel látnak el Az érvéghüvely szigetelt, legalább 16 mm hasznos hosszúságú illeszkedve a fogyasztásmérő vezetékrögzítő kapcsaihoz. Az érvéghüvely típusa nem meghatározott. Védettség: IP44 31/42. oldal

32 M S20E típusú mérőszekrény, FC95 bejövő FC95 elmenő sorozatkapoccsal. Cikkszáma: /42. oldal

33 S20E (TÍPUSAZONOSÍTÓ: DE-(S20GYE)-N1(3)-V1-K/B-FF) - 1 db 3 fázisú előszerelt szekrény, amelynél a kismegszakítókhoz a fogyasztó az előoldalon fér hozzá. M S20E típusú mérőszekrény, FC95 bejövő mm 2 elmenő sorozatkapoccsal. Cikkszáma: S20E (TÍPUSAZONOSÍTÓ: DE-(S20GYE)-N1(3)-V1-K/B-FF) - 1 db 3 fázisú előszerelt szekrény, amelynél a kismegszakítókhoz a fogyasztó az előoldalon fér hozzá. M2.3. SZEKRÉNY RÖGZÍTŐ ELEMEK: M BL1 típusú betonalap ARKO szekrény rögzítéséhez: Cikkszáma: ARKO típusú szekrény BL1 típusú betonalapon. Oldalnézet: Elölnézet: 1,25m 0,50m 0,50m Talajszint 0,50m 0,50m 0,30m 0,30m 0,59m Földkábel bevezetés Üreges vasbeton szekrénytartó 0,75 m A tartóelem vasalt beton szerkezetből épül fel, melynek kialakítása biztosítja a könnyű kezelhetőséget, szállíthatóságot, gyors telepítési lehetőséget. Az BL1 tip. tartóelem egy db. előre gyártott vasbeton részből tevődik össze A telepítés során a tartóelem önállóan beépíthető, később az ARKO szekrény felszerelhető és beköthető. 33/42. oldal

34 A szekrény felfogatására 4 db M 12x50mm es az alapzatba beöntött horganyzott tőcsavar szolgál. BL1 tip. tartóelem részletes telepítési lépései : Az előre gyártott beton tartóelem helyét meg kell határozni. (terepviszony, kábelek elhelyezkedése) Tartóelem méretének megfelelő szerelőgödröt ki kell alakítani. ( bejövő és elmenő kábelek beforgatási irányának ellenőrzése ) Az elkészített gödörbe be kell tenni a tartóelemet. (festett talajszint vonal) Vízimértékkel ellenőrizni kell a láb beállítását. A betonelem keskenyebbik oldalainál be kell temetni és döngölni a gödröt. El kell készíteni a csatlakozó kábelek ( mért, méretlen oldal ) árkait. Mért és méretlen kábeleket le kell fektetni. A tartóelemre fel kell helyezni az összeszerelt ARKO77+ ARKO57 vagy egy darab ARKO57 típusú szekrényt. A betonelem belső nyílásán keresztül csatlakozó földkábeleket be kell forgatni az ARKO- 77 típusú szekrénybe A kábelek bekötése után be kell temetni a beton tartóelemet Lehetőség szerint járólapokkal, vagy öntött helyszíni betonnal lehet a szekrény környezetét kialakítani a további biztonságos munkavégzés érdekében. Biztonsági előírások az BL1 tip. tartóelem telepítése kapcsán: A beton tartóelemmel kapcsolatos munkák során ( szállítás, rakodás, telepítés ) be kell tartani a vonatkozó biztonságtechnikai utasításokat. A tartóelemmel kapcsolatos munkavégzés során védőkesztyűt kell használni. 34/42. oldal

35 35/42. oldal

36 36/42. oldal

37 M TT1 típusú tüzihorganyzott fém lábazat ARKO szekrény rögzítéséhez: Cikkszáma: ARKO típusú szekrény TT1 típusú tüzihorganyzott fém tartószerkezeten Oldalnézet: Elölnézet: 0,69m 1,30m Talajszint 0,30m 0,50m 0,50m 0,32m beton talplemez Szerelhető beton talplemez ( széllap ) 2db 80mm védőcső földkábel bevezetéshez A tartóelem tűzihorganyzott könnyűacél szerkezetből épül fel, melynek kialakítása biztosítja a könnyű kezelhetőséget, szállíthatóságot, gyors telepítési lehetőséget. Az TT1 típusú tartóelem két részből tevődik össze: - szekrény tartó keret + védőcső bilincsek - mobil beton rögzítő ( széllap ) A telepítés során a tartóelem önállóan beépíthető, később az ARKO típusú szekrény felszerelhető és beköthető. TT1 tip. tartóelem részletes telepítési lépései : A szekrény tartóelemre fel kell rögzíteni a beton talplemezt. 37/42. oldal

38 A telepítésnél ki kell jelölni a tartóelem helyét, a csatlakozó kábelek irányát. Tartóelem méretének megfelelően ( lásd telepítési vázlat) el kell készíteni a talpgödröt. Az elkészített talpgödörbe be kell tenni az összeállított tartóelemet. A tartószerkezet beállítását vízimértékkel ellenőrizni kell. El kell készíteni a csatlakozó kábelek ( mért, méretlen oldal ) árkait. Mért és méretlen kábeleket le kell fektetni. Megfelelő értékű földelő szondát kell telepíteni, és a tartóelem földelő pontjához kell kötni ( földelőháló esetén a hálóba kell bekötni a tartóelemet ) A tartószerkezetet helyszíni betonozással rögzíteni kell. Védőcsöveket fel kell húzni a kábelekre. A tartóelemre fel kell helyezni az ARKO szekrényt. Csatlakozó földkábeleket be kell forgatni az ARKO77 szekrénybe. Védőcsövek, kábelek rögzítése. A tartóelemet és a védőcsővel ellátott kábeleket talajszintig be kell temetni. Lehetőség szerint járólapokkal, vagy öntött helyszíni betonnal lehet a szekrény környezetét kialakítani a további biztonságos munkavégzés érdekében. Biztonsági előírások az TT1 tip. tartóelem telepítése kapcsán: A tűzi horganyzott acélszerkezet összeállításánál fokozott figyelmet kell fordítani a horganyozás során keletkező éles, hegyes horgany hibákra. A beton széllap felrögzítése, annak szállítása és vele kapcsolatos munkavégzés balesetveszélyes. A tartóelemmel kapcsolatos munkavégzés során védőkesztyűt kell használni. 38/42. oldal

39 60X40 mm idomacél Szekrényrögzítő furatok 12 Beton talplemez felfogatás 39/42. oldal

40 M Beton lábazat S20 típusú szekrények rögzítéséhez. A lábazat a szekrény tartozéka. Méretek, súly, rajz. (???) ű 40/42. oldal
