TÍPUSAZONOSÍTÓ: EP-(OZP-1)-D(1)F-B/K-SZM/M-Kv

Átírás

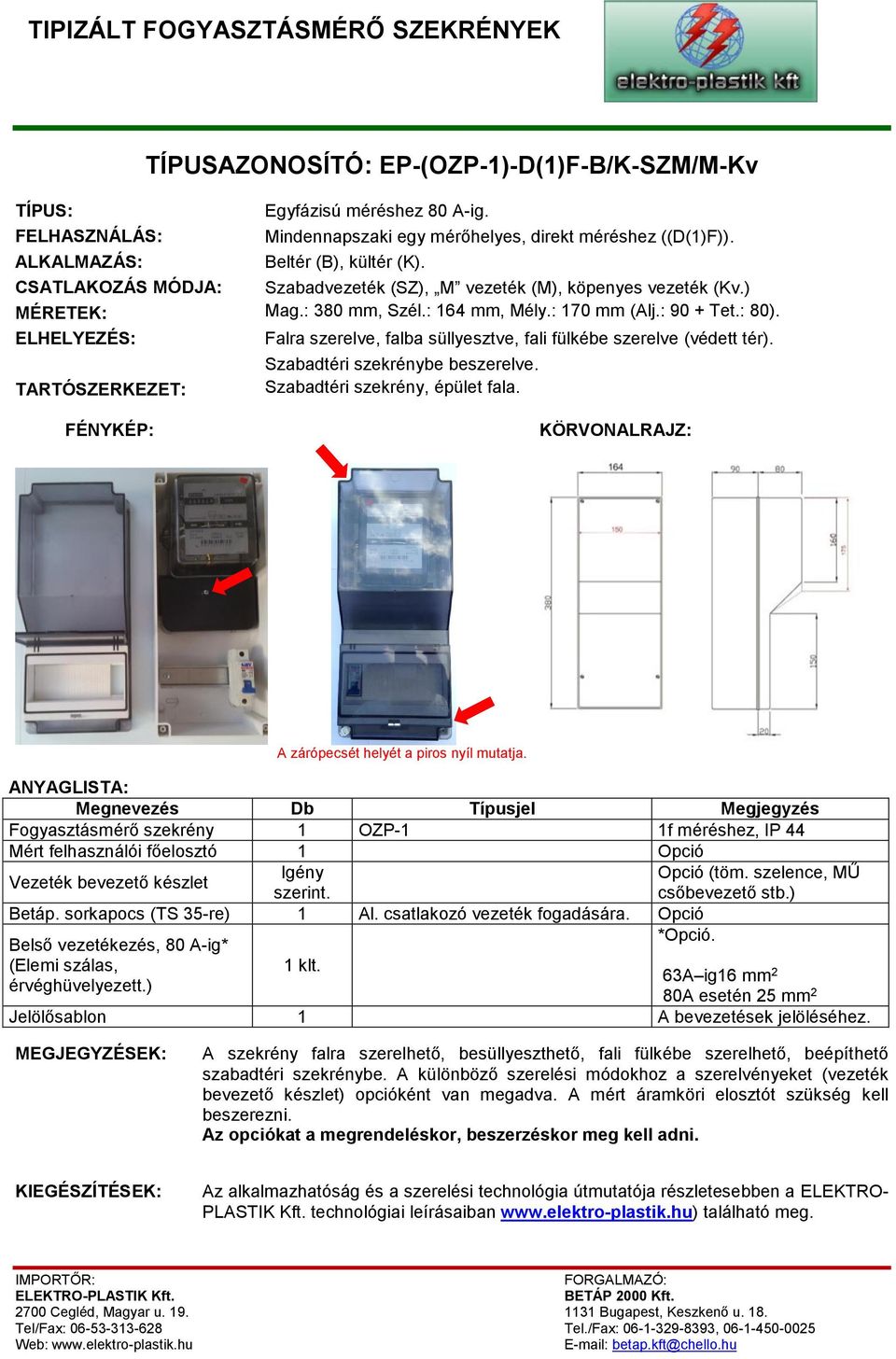

1 TÍPUSAZONOSÍTÓ: EP-(OZP-1)-D(1)F-B/K-SZM/M-Kv TÍPUS: Egyfázisú méréshez 80 A-ig. FELHASZNÁLÁS: Mindennapszaki egy mérőhelyes, direkt méréshez ((D(1)F)). ALKALMAZÁS: Beltér (B), kültér (K). CSATLAKOZÁS MÓDJA: Szabadvezeték (SZ), M vezeték (M), köpenyes vezeték (Kv.) MÉRETEK: Mag.: 380 mm, Szél.: 164 mm, Mély.: 170 mm (Alj.: 90 + Tet.: 80). ELHELYEZÉS: Falra szerelve, falba süllyesztve, fali fülkébe szerelve (védett tér). TARTÓSZERKEZET: Szabadtéri szekrénybe beszerelve. Szabadtéri szekrény, épület fala. FÉNYKÉP: KÖRVONALRAJZ: A zárópecsét helyét a piros nyíl mutatja. ANYAGLISTA: Megnevezés Db Típusjel Megjegyzés Fogyasztásmérő szekrény 1 OZP-1 1f méréshez, IP 44 Mért felhasználói főelosztó 1 Opció Vezeték bevezető készlet Igény Opció (töm. szelence, MŰ szerint. csőbevezető stb.) Betáp. sorkapocs (TS 35-re) 1 Al. csatlakozó vezeték fogadására. Opció *Opció. Belső vezetékezés, 80 A-ig* (Elemi szálas, 1 klt. 63A ig16 mm érvéghüvelyezett.) 2 80A esetén 25 mm 2 Jelölősablon 1 A bevezetések jelöléséhez. MEGJEGYZÉSEK: A szekrény falra szerelhető, besüllyeszthető, fali fülkébe szerelhető, beépíthető szabadtéri szekrénybe. A különböző szerelési módokhoz a szerelvényeket (vezeték bevezető készlet) opcióként van megadva. A mért áramköri elosztót szükség kell beszerezni. Az opciókat a megrendeléskor, beszerzéskor meg kell adni. KIEGÉSZÍTÉSEK: Az alkalmazhatóság és a szerelési technológia útmutatója részletesebben a ELEKTRO- PLASTIK Kft. technológiai leírásaiban található meg.

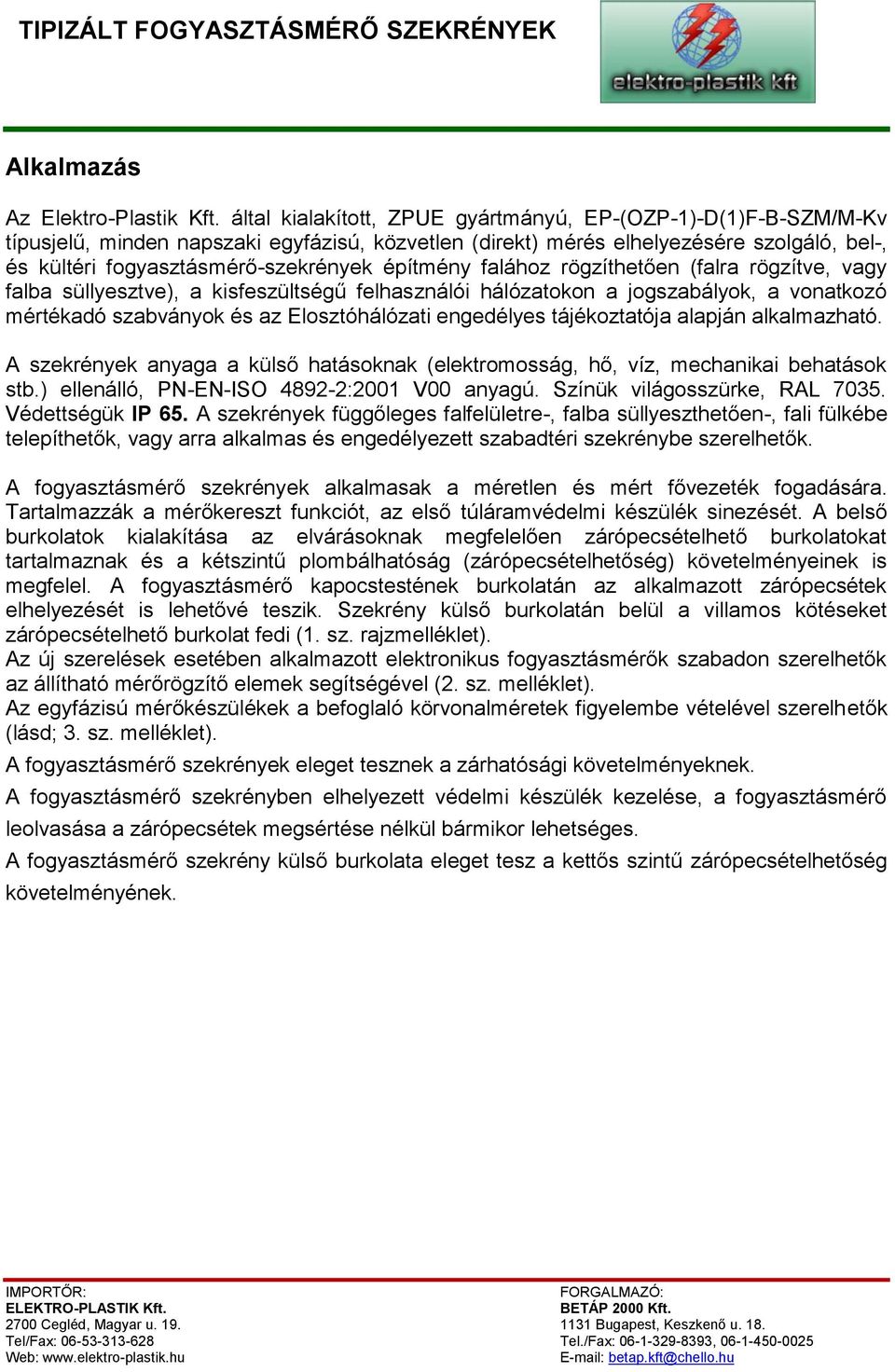

2 Alkalmazás Az Elektro-Plastik Kft. által kialakított, ZPUE gyártmányú, EP-(OZP-1)-D(1)F-B-SZM/M-Kv típusjelű, minden napszaki egyfázisú, közvetlen (direkt) mérés elhelyezésére szolgáló, bel-, és kültéri fogyasztásmérő-szekrények építmény falához rögzíthetően (falra rögzítve, vagy falba süllyesztve), a kisfeszültségű felhasználói hálózatokon a jogszabályok, a vonatkozó mértékadó szabványok és az Elosztóhálózati engedélyes tájékoztatója alapján alkalmazható. A szekrények anyaga a külső hatásoknak (elektromosság, hő, víz, mechanikai behatások stb.) ellenálló, PN-EN-ISO :2001 V00 anyagú. Színük világosszürke, RAL Védettségük IP 65. A szekrények függőleges falfelületre-, falba süllyeszthetően-, fali fülkébe telepíthetők, vagy arra alkalmas és engedélyezett szabadtéri szekrénybe szerelhetők. A fogyasztásmérő szekrények alkalmasak a méretlen és mért fővezeték fogadására. Tartalmazzák a mérőkereszt funkciót, az első túláramvédelmi készülék sinezését. A belső burkolatok kialakítása az elvárásoknak megfelelően zárópecsételhető burkolatokat tartalmaznak és a kétszintű plombálhatóság (zárópecsételhetőség) követelményeinek is megfelel. A fogyasztásmérő kapocstestének burkolatán az alkalmazott zárópecsétek elhelyezését is lehetővé teszik. Szekrény külső burkolatán belül a villamos kötéseket zárópecsételhető burkolat fedi (1. sz. rajzmelléklet). Az új szerelések esetében alkalmazott elektronikus fogyasztásmérők szabadon szerelhetők az állítható mérőrögzítő elemek segítségével (2. sz. melléklet). Az egyfázisú mérőkészülékek a befoglaló körvonalméretek figyelembe vételével szerelhetők (lásd; 3. sz. melléklet). A fogyasztásmérő szekrények eleget tesznek a zárhatósági követelményeknek. A fogyasztásmérő szekrényben elhelyezett védelmi készülék kezelése, a fogyasztásmérő leolvasása a zárópecsétek megsértése nélkül bármikor lehetséges. A fogyasztásmérő szekrény külső burkolata eleget tesz a kettős szintű zárópecsételhetőség követelményének.

3 Típusvizsgálati dokumentumok A szükséges dokumentumokat az 5. sz. mellékletek tartalmazzák eredeti és magyar nyelven. A szekrényen gyártói azonosító van elhelyezve a 4. sz. melléklet szerint. Fogyasztásmérő szekrény típus kiépítettsége A fogyasztásmérő szekrényekben elhelyezett egységek: komplett vezetékezés, szereléshez előkészítve 63 A terhelhetőségre, 80A igénybevételéhez 25mm 2 keresztmetszetű vezeték rendelése szükséges TS-35 típusú szerelő-sín, belső takarólemez, állítható mérőkereszt funkció, készülék-rögzítő elemekkel.

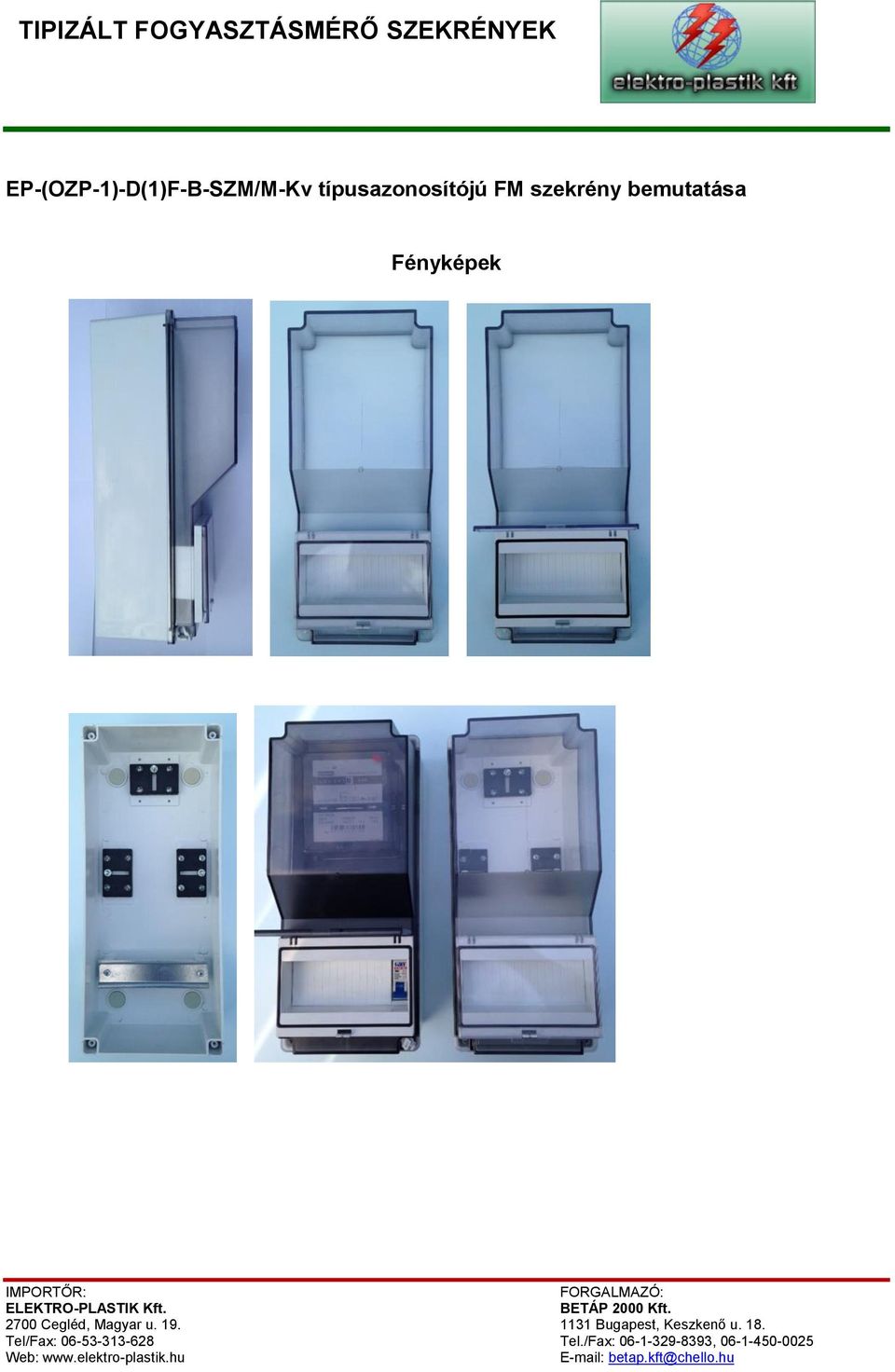

4 EP-(OZP-1)-D(1)F-B-SZM/M-Kv típusazonosítójú FM szekrény bemutatása Fényképek

5 A nyíllal jelölt rész a kitörésre mutat (a kitörést a gyártó végzi). Főáramköri vezetékezés Típus: H07VK vezeték Vezetőanyag: Cu (réz, elemi szálas), 63 A terhelésre alkalmas Keresztmetszet: 16 mm 2 Névleges feszültség: 400V Préselt érvéghüvely a vezeték keresztmetszetének és a fogadó kapocs méreteinek megfelelően

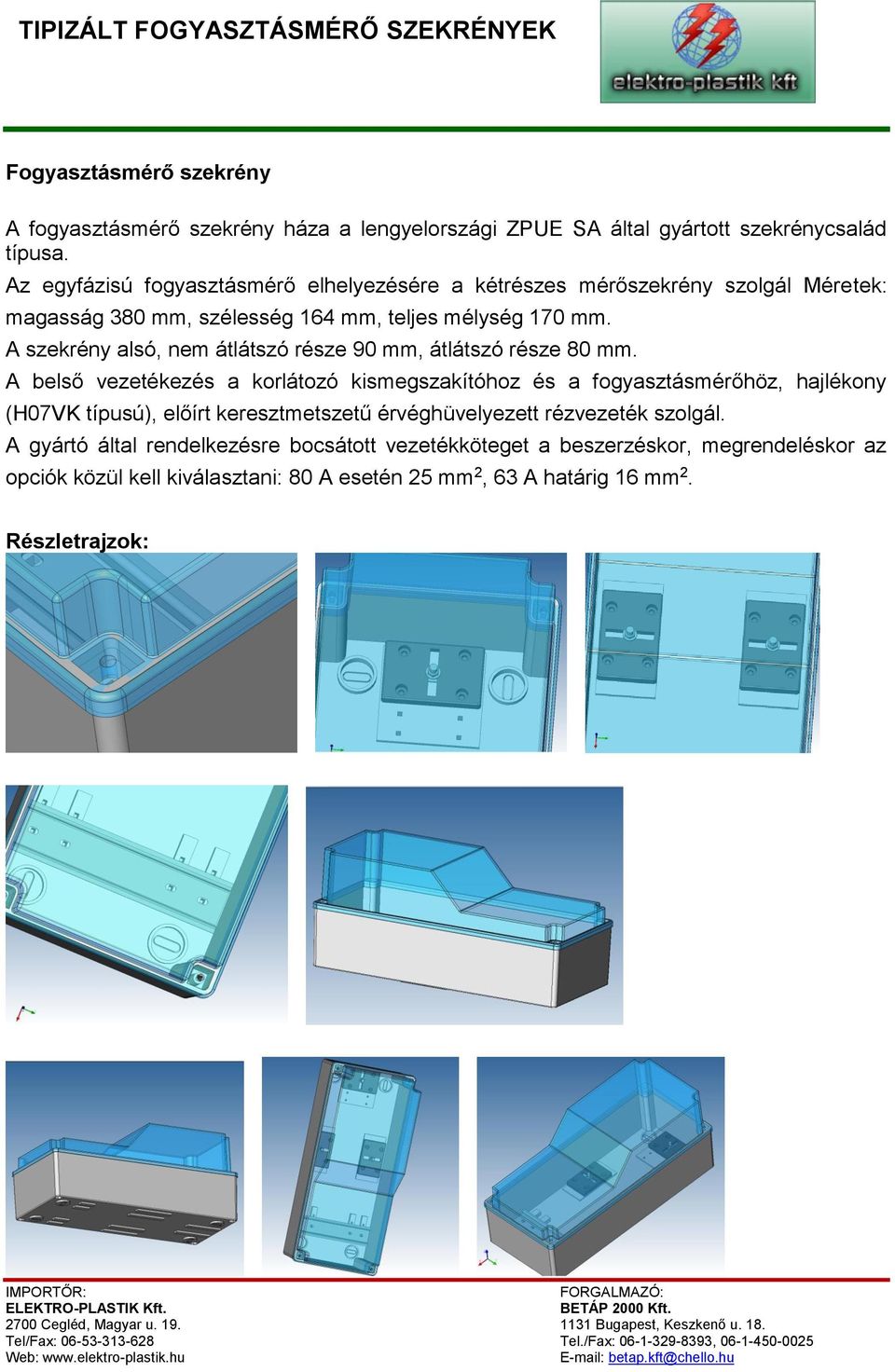

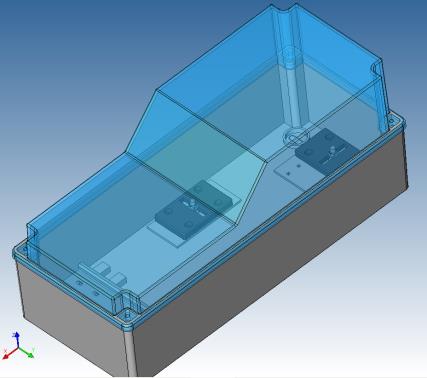

6 Fogyasztásmérő szekrény A fogyasztásmérő szekrény háza a lengyelországi ZPUE SA által gyártott szekrénycsalád típusa. Az egyfázisú fogyasztásmérő elhelyezésére a kétrészes mérőszekrény szolgál Méretek: magasság 380 mm, szélesség 164 mm, teljes mélység 170 mm. A szekrény alsó, nem átlátszó része 90 mm, átlátszó része 80 mm. A belső vezetékezés a korlátozó kismegszakítóhoz és a fogyasztásmérőhöz, hajlékony (H07VK típusú), előírt keresztmetszetű érvéghüvelyezett rézvezeték szolgál. A gyártó által rendelkezésre bocsátott vezetékköteget a beszerzéskor, megrendeléskor az opciók közül kell kiválasztani: 80 A esetén 25 mm 2, 63 A határig 16 mm 2. Részletrajzok:

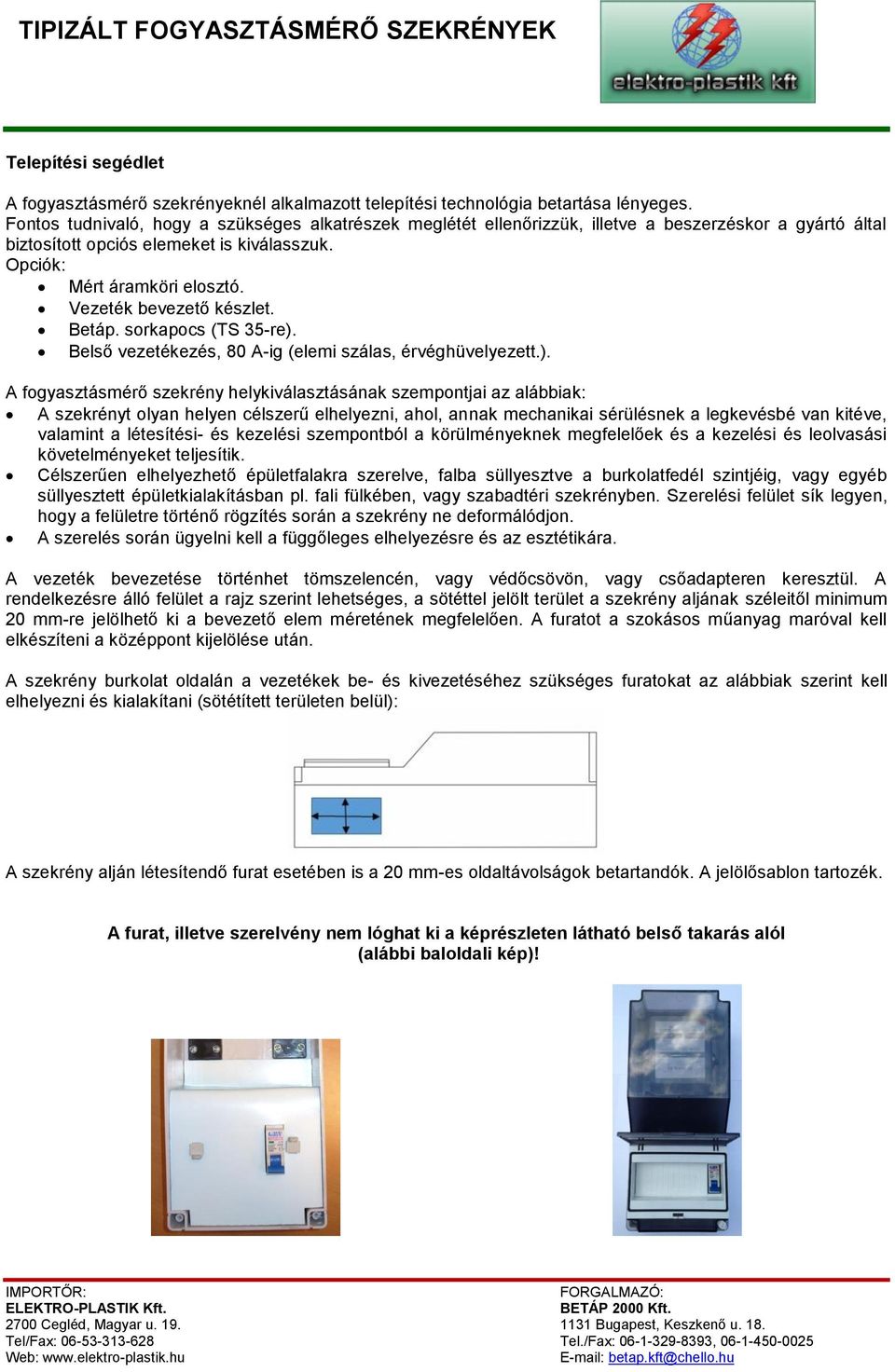

7 Telepítési segédlet A fogyasztásmérő szekrényeknél alkalmazott telepítési technológia betartása lényeges. Fontos tudnivaló, hogy a szükséges alkatrészek meglétét ellenőrizzük, illetve a beszerzéskor a gyártó által biztosított opciós elemeket is kiválasszuk. Opciók: Mért áramköri elosztó. Vezeték bevezető készlet. Betáp. sorkapocs (TS 35-re). Belső vezetékezés, 80 A-ig (elemi szálas, érvéghüvelyezett.). A fogyasztásmérő szekrény helykiválasztásának szempontjai az alábbiak: A szekrényt olyan helyen célszerű elhelyezni, ahol, annak mechanikai sérülésnek a legkevésbé van kitéve, valamint a létesítési- és kezelési szempontból a körülményeknek megfelelőek és a kezelési és leolvasási követelményeket teljesítik. Célszerűen elhelyezhető épületfalakra szerelve, falba süllyesztve a burkolatfedél szintjéig, vagy egyéb süllyesztett épületkialakításban pl. fali fülkében, vagy szabadtéri szekrényben. Szerelési felület sík legyen, hogy a felületre történő rögzítés során a szekrény ne deformálódjon. A szerelés során ügyelni kell a függőleges elhelyezésre és az esztétikára. A vezeték bevezetése történhet tömszelencén, vagy védőcsövön, vagy csőadapteren keresztül. A rendelkezésre álló felület a rajz szerint lehetséges, a sötéttel jelölt terület a szekrény aljának széleitől minimum 20 mm-re jelölhető ki a bevezető elem méretének megfelelően. A furatot a szokásos műanyag maróval kell elkészíteni a középpont kijelölése után. A szekrény burkolat oldalán a vezetékek be- és kivezetéséhez szükséges furatokat az alábbiak szerint kell elhelyezni és kialakítani (sötétített területen belül): A szekrény alján létesítendő furat esetében is a 20 mm-es oldaltávolságok betartandók. A jelölősablon tartozék. A furat, illetve szerelvény nem lóghat ki a képrészleten látható belső takarás alól (alábbi baloldali kép)!

8 A belső zárópecsét (plomba) elhelyezése a fenti képen látható (kismegszakító vonalában két oldalon) helyezhető el, ezért a füleket a csavarok segítségével rögzíteni kell. A szekrény falfelületen történő elhelyezésénél ügyelni kell arra, hogy a szekrény sík felületen helyezkedjen el a tömítettség csökkenésének és a deformitás elkerülése érdekében. A szekrény rögzítése a (fal) felületen: A nyilak a rögzíthetőség helyét mutatják, a szükséges anyagokat (csavar, tiplik stb.) a forgalmazó biztosítja. A fogyasztásmérő kapocsfedelének- és a szekrény külső zárópecsétek elhelyezését az alábbi ábrák mutatják be, a színezett (piros színű) nyilak mutatják: A fedél kitörését a gyártó előkészíti a forgalomba hozás előtt, ez a. kismegszakító kezelhetőségét teszi lehetővé. A kitörést beszerzés után csak szerszám segítségével lehet módosítani, lásd a fenti jobb oldali képet. A vezetékszerelési munkák elvégzése után a takaró- és burkolati elemek a szétszedés fordított sorrendjében szerelendők vissza.

9 A fogyasztásmérő szekrény zárópecsételése A fogyasztásmérő szekrény belső burkolata a bekötéseket takarja az illetéktelen hozzáférés elkerülése érdekében. A felhelyezendő zárópecsétek rögzítő füleit az 1. sz. melléklet fotója szerint, csavarok segítségével kell rögzíteni. A zárópecsétek a rendelkezésre álló térben akadálytalanul elhelyezhetők. A fogyasztásmérő szekrény külső burkolatán elhelyezendő zárópecséteket a burkolat alsó- és felső felén lévő furatokon kell átfűzni, majd a rögzítő csavarok beszerelése után a csavarfej furatán is át kell vezetni. A zárópecsételést a fenti leírás szerint kell elvégezni. Az alábbi ábra a leírás segédlete. A plombazsinór furatai a szekrény védettségét nem befolyásolják.

10 MELLÉKLETEK 1. sz. melléklet

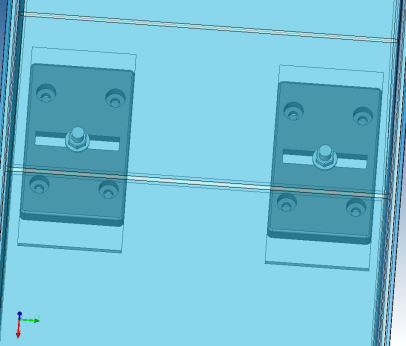

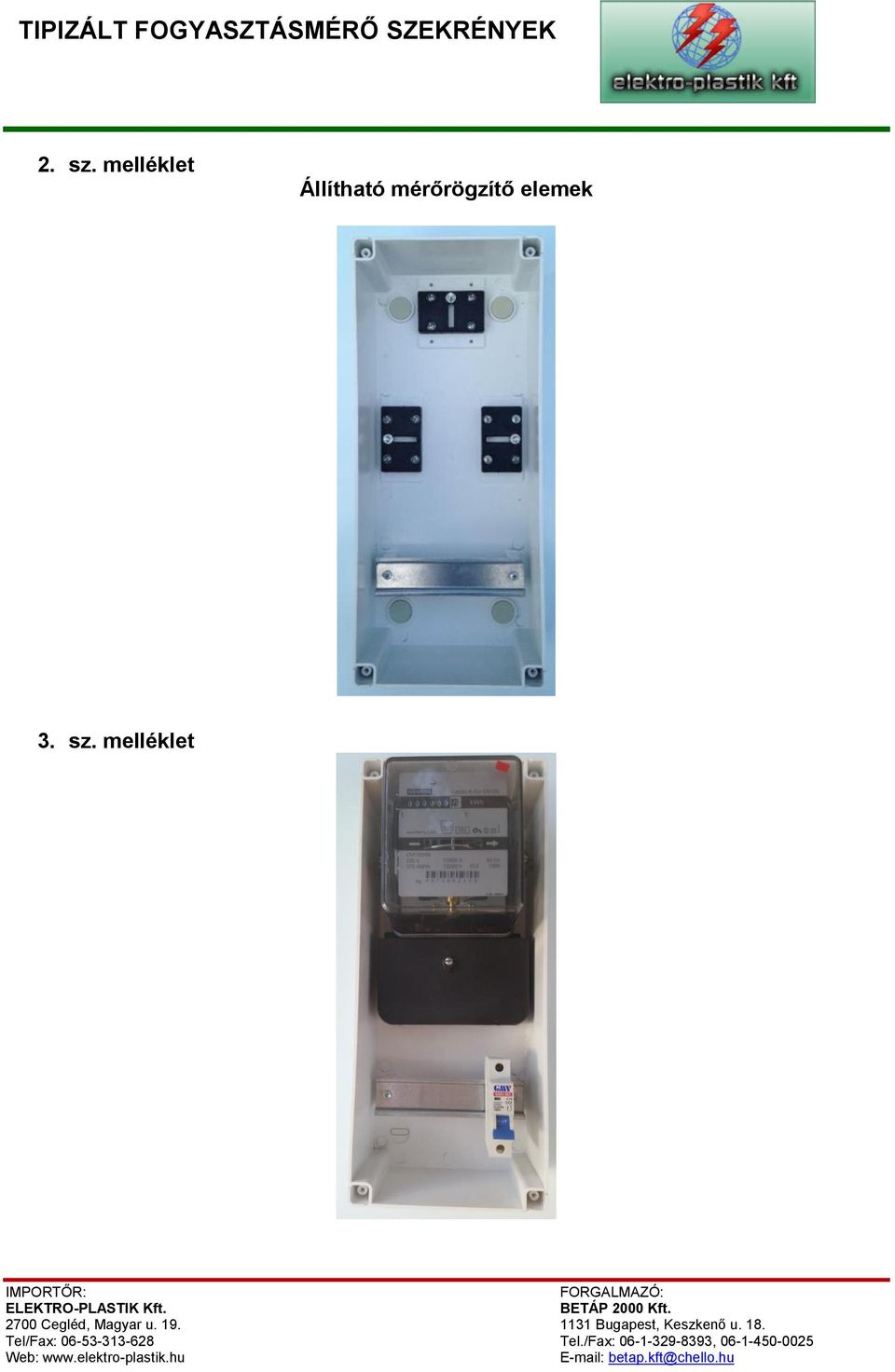

11 2. sz. melléklet Állítható mérőrögzítő elemek 3. sz. melléklet

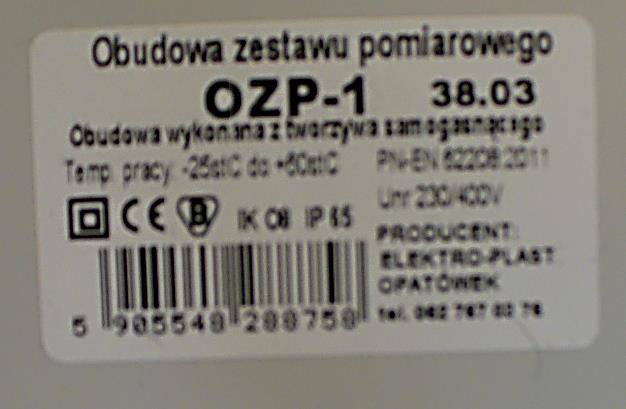

12 4. sz. melléklet Gyári adattábla Az adattábla ( címke ) a szekrény külső felületén van elhelyezve. Címke tartalmazza a típusjelet is. Gyártó:, 2700 Cegléd, Magyar u. 19. Telefon: , Kovács László ügyvezető, Forgalmazó: BETÁP 200 Kft., 1131 Budapest, Keszkenő u. 18. Telefon: , , Vanczák Pál ügyvezető, betap.kft@chello.hu

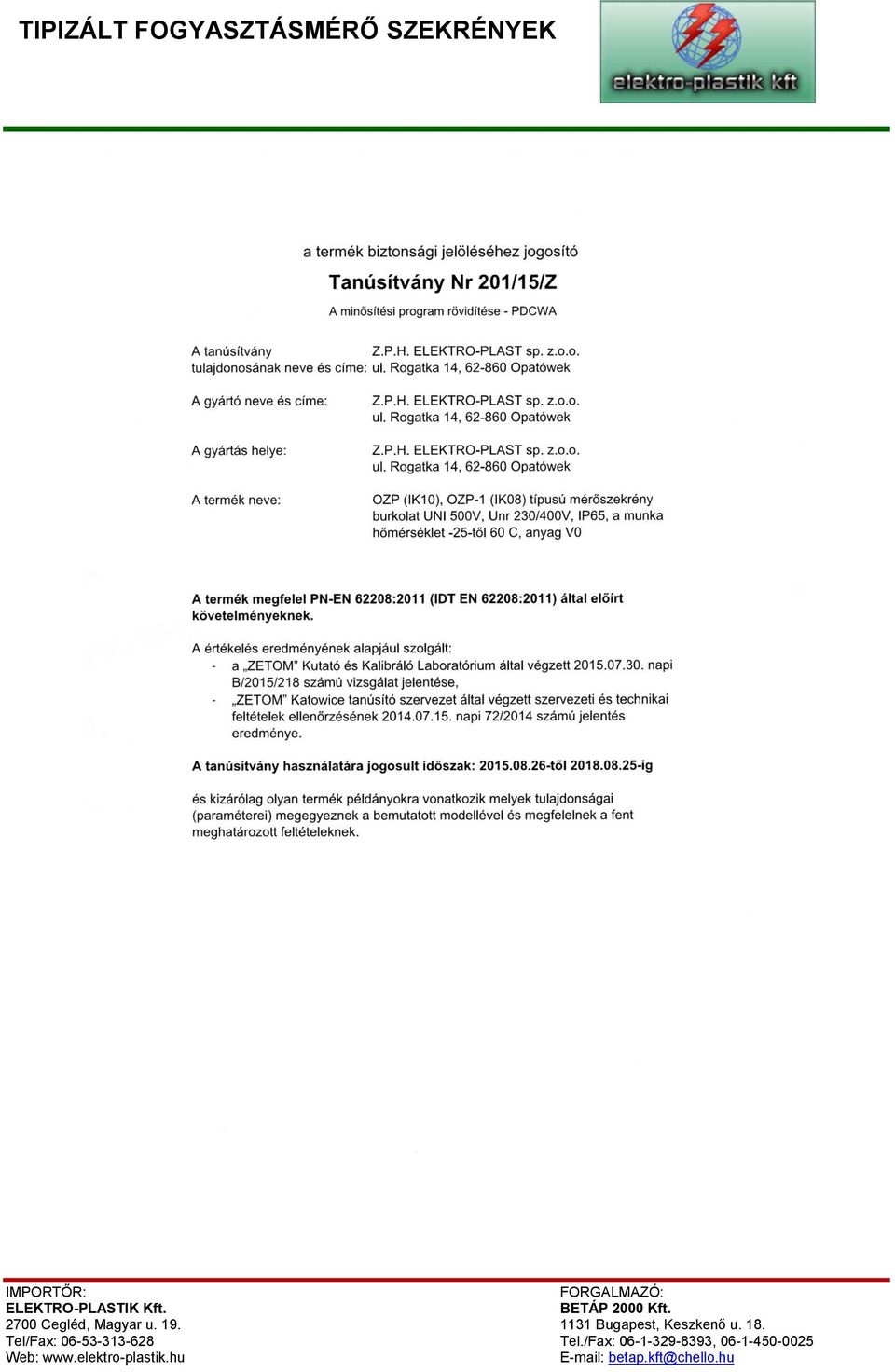

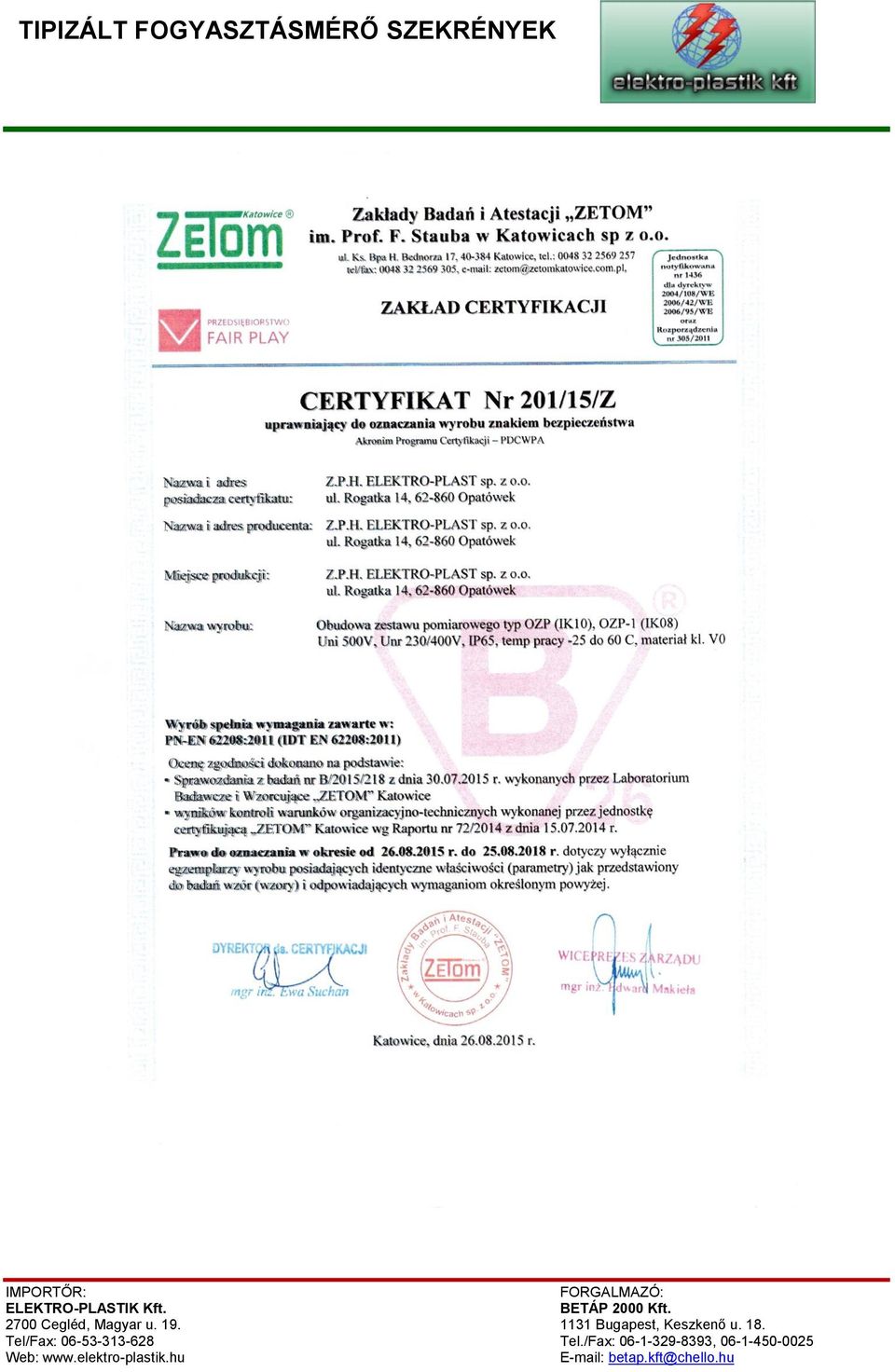

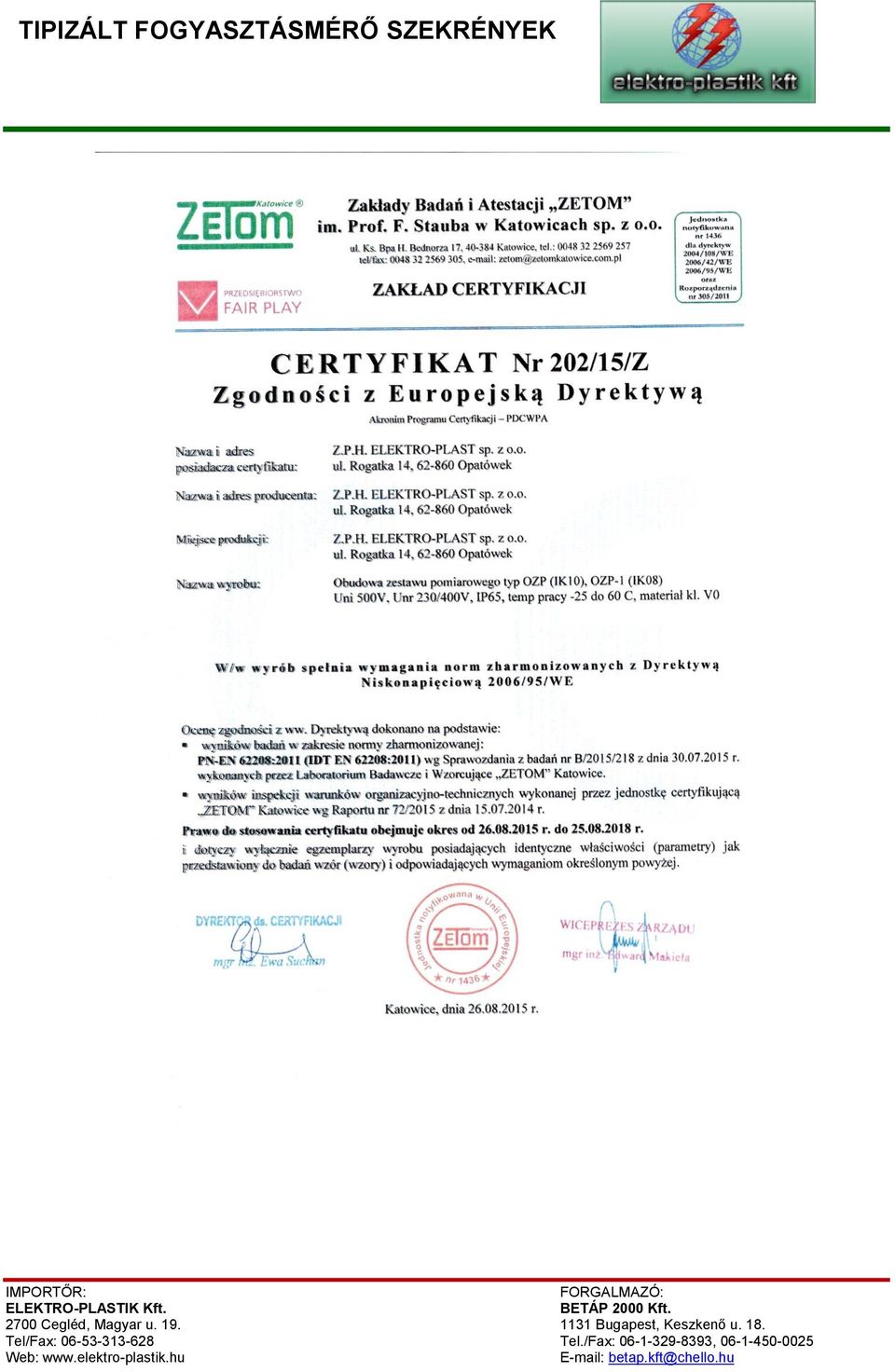

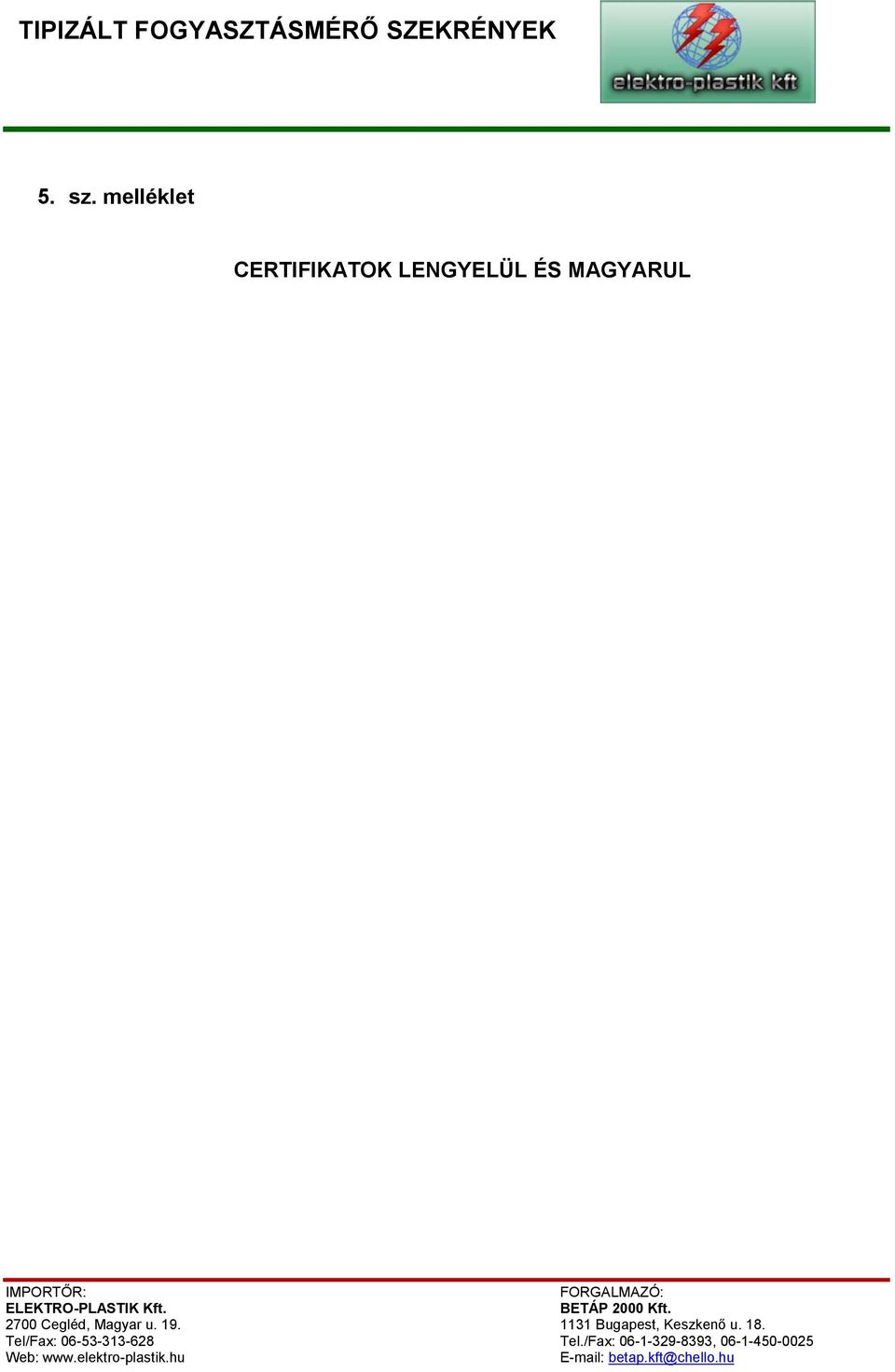

13 5. sz. melléklet CERTIFIKATOK LENGYELÜL ÉS MAGYARUL

14

15

16

17
