3 Tartalomjegyzék g 1 Foreword Your industrial truck... 2 Általános információk Aforgalmazásjogikövetelményei... 3 Information about documentation... 4 Dokumentáció érvényessége... 4 A felhasználói útmutató kiadásának és legutóbbi frissítésének dátuma Szerzői jog és védjegyekre vonatkozó jog Alkalmazott szimbólumok magyarázata... 7 Kereszthivatkozásokmagyarázata... 7 Iránymeghatározások Ábrázolások... 8 Environmental considerations... 9 Csomagolás... 9 A részegységek és az akkumulátorokártalmatlanítása Introduction Műszaki leírás Use of the truck A targoncák rendeltetésszerűhasználata Szabályos használat Jogosulatlanhasználat Használathelye Residual risks Fennmaradó veszélyek és kockázatok Stabilitás A targonca és szerelékei használatával kapcsolatos speciális kockázatok Safety Definition of terms used for responsible persons Üzemeltető Szakértő Szakember Targoncavezető Basic principles for safe operation Biztosításivédelemvállalatitelephelyeken Nem eredeti alkatrészekre vonatkozó figyelmeztetés Módosítások és cserék / átalakítások Egészségügyi felszerelések [HU] I

4 g Tartalomjegyzék Safety tests Targoncarendszeresbiztonságiátvizsgálása Elektromos rendszer szigetelésének ellenőrzése Safety regulations for handling consumables Engedélyezett hajtóközegek/üzemeltetési anyagok Olajok Hidraulikafolyadék Akkumulátorsav Üzemeltetési anyagok kezelése Kibocsátások Safety devices Biztonsági eszközök károsodása,meghibásodásaéshelytelenhasználata II [HU]

5 Tartalomjegyzék g Akkumulátor csatlakozókábelei Overviews Általános nézet Címkék Azonosítótábla as kezelőszervek Kijelzőegység Use Üzembehelyezés Mielőtt elindulna a targoncával Megnevezés Első használat előtti ellenőrzések Napi ellenőrzések használatba vétel előtt A munkakörnyezet ellenőrzése Kezelői utasítások Üzembehelyezés Vészleállító kapcsoló Menetirány azonosítása Előre- / hátramenet Kormánymű Álló/ülő vezetés Vezetés emelkedőkön Fék, kürt és világítás Csatolás Utánfutó csatlakoztatása A targonca vezetése rakománnyal Maintenance General maintenance information Általános információk A karbantartó és fenntartó személyzet képzése és szakképzettsége Akkumulátorok karbantartó személyzete [HU] III

6 g Tartalomjegyzék Különleges szakképzettséget nem igénylő karbantartási munkák Pótalkatrészek és kopásnak kitett alkatrészek rendelése Ajánlottkenőanyagok Műszaki ellenőrzés és karbantartási jellemzők Safety regulations for maintenance Karbantartáskor és javításkor szükséges intézkedések Az elektromos berendezésen végzett munkák Biztonsági berendezések Beállításiértékek Daily checks before starting work A menetirány-kapcsoló működésének ellenőrzése Fékekellenőrzése Akormányműellenőrzése Biztonsági berendezések tesztelése Akkumulátor töltési állapotának ellenőrzése Az akkumulátortér fedelének felnyitása Akkumulátorcsatlakozócsatlakoztatása/leválasztása A kábelek, csatlakozók és az akkumulátorcsatlakozó állapotának ellenőrzése Akkumulátor kivétele/visszahelyezése Maintenance plan as required Tisztítás Hozzáférésazelektromostérhez Az ülés állapotának ellenőrzése Kormánykar: ellenőrizzeállapotát Biztosítékok ellenőrzése Inspection and maintenance overview órás karbantartásiterv órás karbantartási terv Tractor motor Vontatómotor: A motorház tisztítása Gearbox Reduktor karbantartása Steering/braking/wheels Kormányzás/kerekek/fékek Aféklégrésénekellenőrzése Battery Saját töltő ellenőrzése Akkumulátor karbantartása Akkumulátor kivétele/visszahelyezése IV [HU]

7 Tartalomjegyzék g 7 Technical data Adatlap [HU] V

8

9 1 Foreword

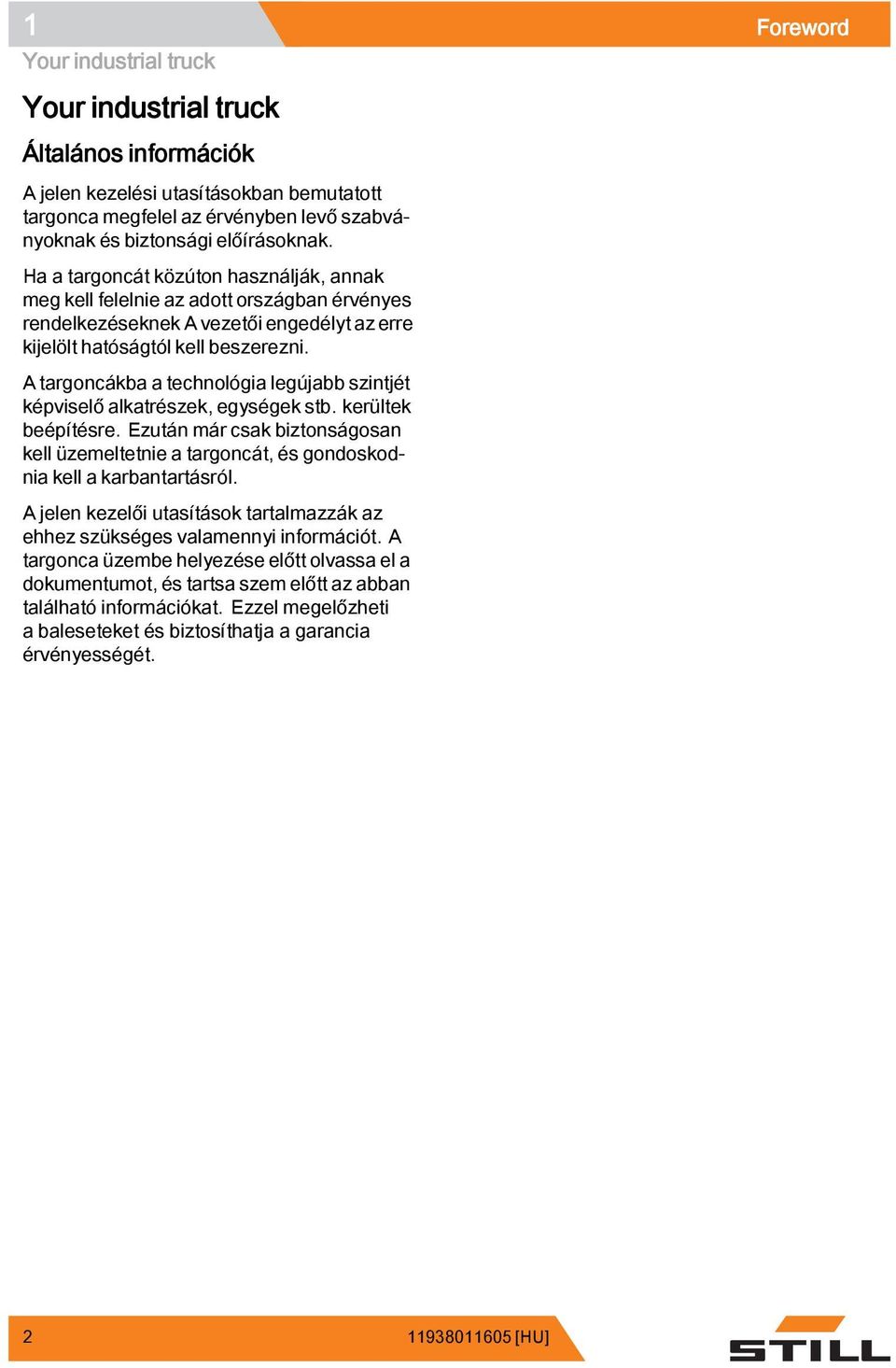

10 1 Foreword Your industrial truck Your industrial truck Általános információk A jelen kezelési utasításokban bemutatott targonca megfelel az érvényben levő szabványoknak és biztonsági előírásoknak. Ha a targoncát közúton használják, annak meg kell felelnie az adott országban érvényes rendelkezéseknek A vezetői engedélyt az erre kijelölt hatóságtól kell beszerezni. A targoncákba a technológia legújabb szintjét képviselő alkatrészek, egységek stb. kerültek beépítésre. Ezután már csak biztonságosan kell üzemeltetnie a targoncát, és gondoskodnia kell a karbantartásról. A jelen kezelői utasítások tartalmazzák az ehhez szükséges valamennyi információt. A targonca üzembe helyezése előtt olvassa el a dokumentumot, és tartsa szem előtt az abban található információkat. Ezzel megelőzheti a baleseteket és biztosíthatja a garancia érvényességét [HU]

11 Foreword 1 A forgalmazás jogi követelményei Your industrial truck Nyilatkozat KSAS (KION South Asia Pte Ltd) 5 Loyang Way, , Singapore Kijelentjük, hogy a következő gép Ipari targonca Modell Vontató LTX20, LTX-T04 megfelel a 2006/42/EK gépekről szóló irányelv érvényben lévő legújabb változatának. A műszaki dokumentáció összeállítására felhatalmazott szakemberek: Név: Christian Baerwolff Cím: Berzeliusstrasse 10, Hamburg, Germany EK-megfelelőségi nyilatkozat A gyártó kijelenti, hogy a targonca megfelel a forgalmazás idején érvényben lévő EK-irányelv és minden egyéb vonatkozó EK-irányelv követelményeinek. Ezt tanúsítja az EK megfelelőségi nyilatkozat és a CE-jelölés az adattáblán. Az EK megfelelőségi nyilatkozatot a targoncával együtt szállítjuk. A bemutatott nyilatkozat ismerteti az EK gépészeti irányelv követelményeinek való megfelelést. Atargonca szerkezeti állapotát érintő önálló változtatások, illetve kiegészítések veszélyeztethetik a rendszer biztonságát, és ezzel érvényteleníthetik az EK megfelelőségi nyilatkozatot. Az EK megfelelőségi nyilatkozatot gondosan meg kell őrizni, és szükség esetén az illetékes hatóságok számára hozzáférhetővé kell tenni [HU] 3

12 1 Foreword Information about documentation A targonca értékesítésekor át kell adni az új tulajdonosnak. Information about documentation Dokumentáció érvényessége Kezelői utasítások Szerelékek (speciális tartozék) kezelési utasítása Pótalkatrész-lista VDMA szabályok az ipari targoncák rendeltetésszerű használatához Jelen kezelői utasítások a nyomtatás idején kapható valamennyi ipari targonca változat biztonságos működtetéséhez és megfelelő karbantartásához szükséges tudnivalókat ismerteti. Az ügyféligények alapján készített, speciális kivitelű targoncák jellemzőit külön kezelői utasítás tartalmazza. Felmerülő kérdéseivel forduljon a szervizközpont munkatársaihoz. Adja meg az adattáblán található gyári számot és a gyártási évet az erre a célra szolgáló rubrikában: Gyártási szám.... Gyártás éve... Műszaki jellegű kérdések esetén kérjük, adja meg a fenti számokat. A kezelői utasításokat az adott targoncához mellékelve találja. Ezt a gépkönyvet gondosan, és a gépkezelő számára bármikor elérhető helyen kell tárolni. Ha a kezelői utasítás elvész, a gépkezelőnek haladéktalanul igényelnie kell egy új példányt agyártótól. A kezelési utasítások szerepelnek a pótalkatrészlistán, így pótalkatrészként újrarendelhetők. A berendezés kezeléséért és karbantartásáért felelős személyeknek tisztában kell lenniük az ebben a dokumentumban foglaltakkal [HU]

13 Foreword 1 Az üzemeltetőnek (lásd: Fejezet "Definition of terms used for responsible persons", Old. 18) biztosítania kell, hogy az összes targoncakezelő megkapja, elolvassa és megértse az utasításokat. Köszönjük, hogy elolvasta a jelen kezelői utasítást, és betartja az abban foglaltakat. Ha további kérdései vagy fejlesztési célú javaslatai vannak, illetve ha hibát fedezett fel, kérjük, forduljon a szervizközponthoz. Information about documentation [HU] 5

14 1 Foreword Information about documentation A felhasználói útmutató kiadásának és legutóbbi frissítésének dátuma A kezelői utasítások kiadásának dátuma a címoldalon található. A gyártó folyamatosan azon dolgozik, hogy ipari targoncáit minél hatékonyabb szintre fejlessze, így fenntartja a változtatás jogát, valamint a felhasználói útmutatóban foglalt információra hivatkozó követelések/panaszok elutasításának jogát. Bármilyen műszaki segítségért forduljon az Önhöz legközelebbi gyártó hivatalos szervizközpontjához. Szerzői jog és védjegyekre vonatkozó jog Jelen utasításokat - és azok kivonatát -, kizárólag a gyártó kifejezett, írásos hozzájárulásával szabad sokszorosítani, lefordítani, illetve harmadik fél rendelkezésére bocsátani [HU]

15 Foreword 1 Alkalmazott szimbólumok magyarázata Information about documentation VESZÉLY Kötelező eljárás az életveszélyt vagy fizikai sérülést okozó veszély elkerüléséhez. VIGYÁZAT Kötelező eljárás a sérülés elkerüléséhez. FIGYELEM Kötelező eljárás az anyagkár és/vagy megsemmisülés elkerüléséhez. MEGJEGYZÉS Speciális figyelmet igénylő műszaki követelmények esetén. KÖRNYEZETVÉDELMI UTALÁS A környezet károsodásának megelőzése érdekében. Kereszthivatkozások magyarázata A kereszthivatkozások a megfelelő részhez vagy fejezethez irányítják az olvasót. Például: A gépkönyv egy részére mutató kereszthivatkozás: Fejezet "Kereszthivatkozások magyarázata", Old. 1-7 A gépkönyv egy fejezetére mutató kereszthivatkozás: Fejezet "Definition of terms used for responsible persons", Old [HU] 7

16 1 Foreword Information about documentation Iránymeghatározások Az irányok, első (1), hátsó (3), jobb (2) és bal (4) a kezelő helyzetéből láthatók; a rakomány hátul van. Ábrázolások Jelen dokumentáció számos pontján bemutatásra kerül (a legtöbb esetben sorrendben) a funkciók használata, illetve a működtetés mikéntje. A műveletek szemléltetése sematikus ábrák segítségével történik. MEGJEGYZÉS A sematikus ábrák nem tükrözik hűen a targonca tényleges szerkezeti felépítését. Kizárólag a műveletek végrehajtását szemléltetik [HU]

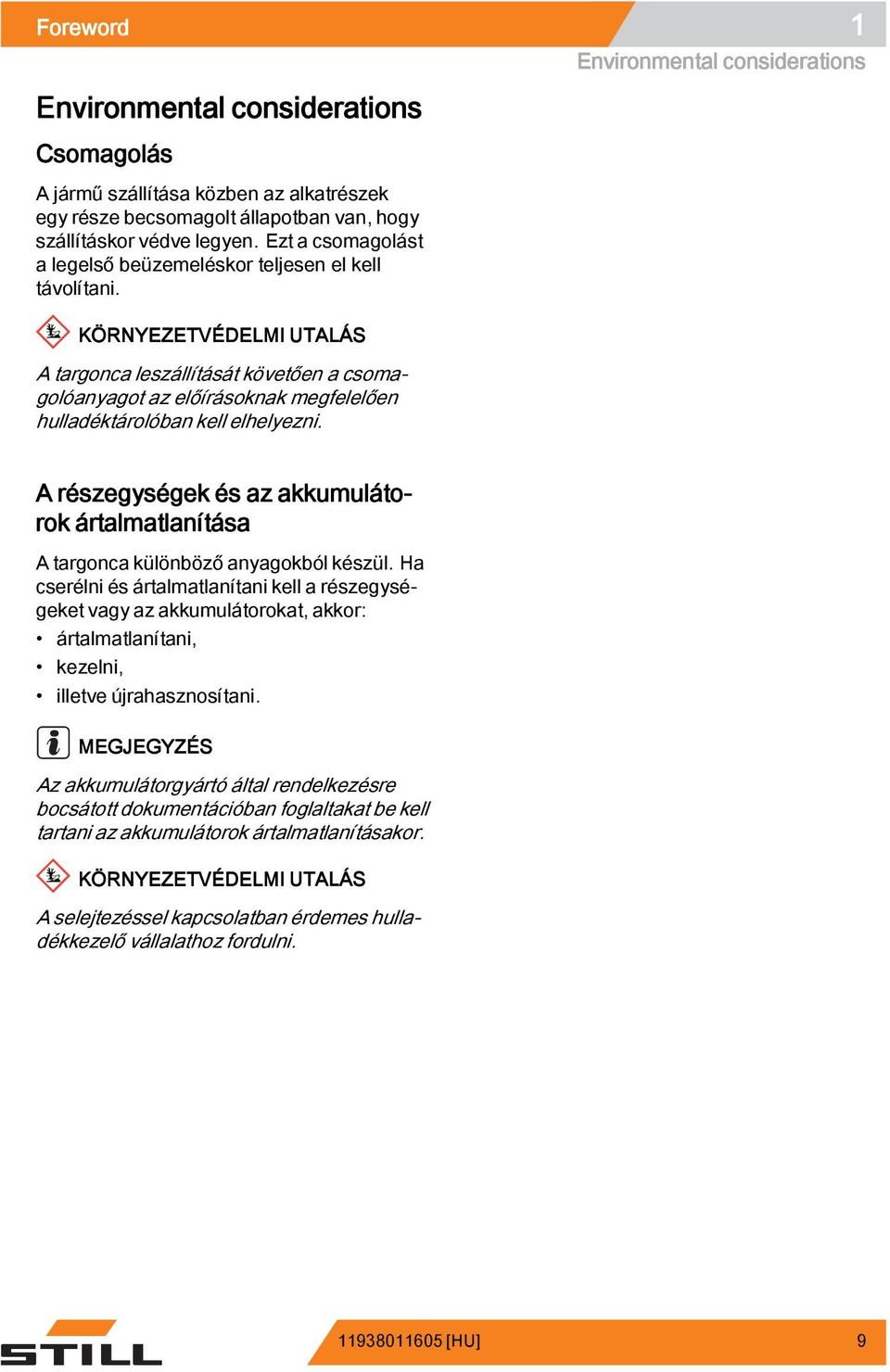

17 Foreword 1 Environmental considerations Csomagolás A jármű szállítása közben az alkatrészek egy része becsomagolt állapotban van, hogy szállításkor védve legyen. Ezt a csomagolást a legelső beüzemeléskor teljesen el kell távolítani. KÖRNYEZETVÉDELMI UTALÁS A targonca leszállítását követően a csomagolóanyagot az előírásoknak megfelelően hulladéktárolóban kell elhelyezni. Environmental considerations A részegységek és az akkumulátorok ártalmatlanítása A targonca különböző anyagokból készül. Ha cserélni és ártalmatlanítani kell a részegységeket vagy az akkumulátorokat, akkor: ártalmatlanítani, kezelni, illetve újrahasznosítani. MEGJEGYZÉS Az akkumulátorgyártó által rendelkezésre bocsátott dokumentációban foglaltakat be kell tartani az akkumulátorok ártalmatlanításakor. KÖRNYEZETVÉDELMIUTALÁS A selejtezéssel kapcsolatban érdemes hulladékkezelő vállalathoz fordulni [HU] 9

18 1 Foreword Environmental considerations [HU]

19 2 Introduction

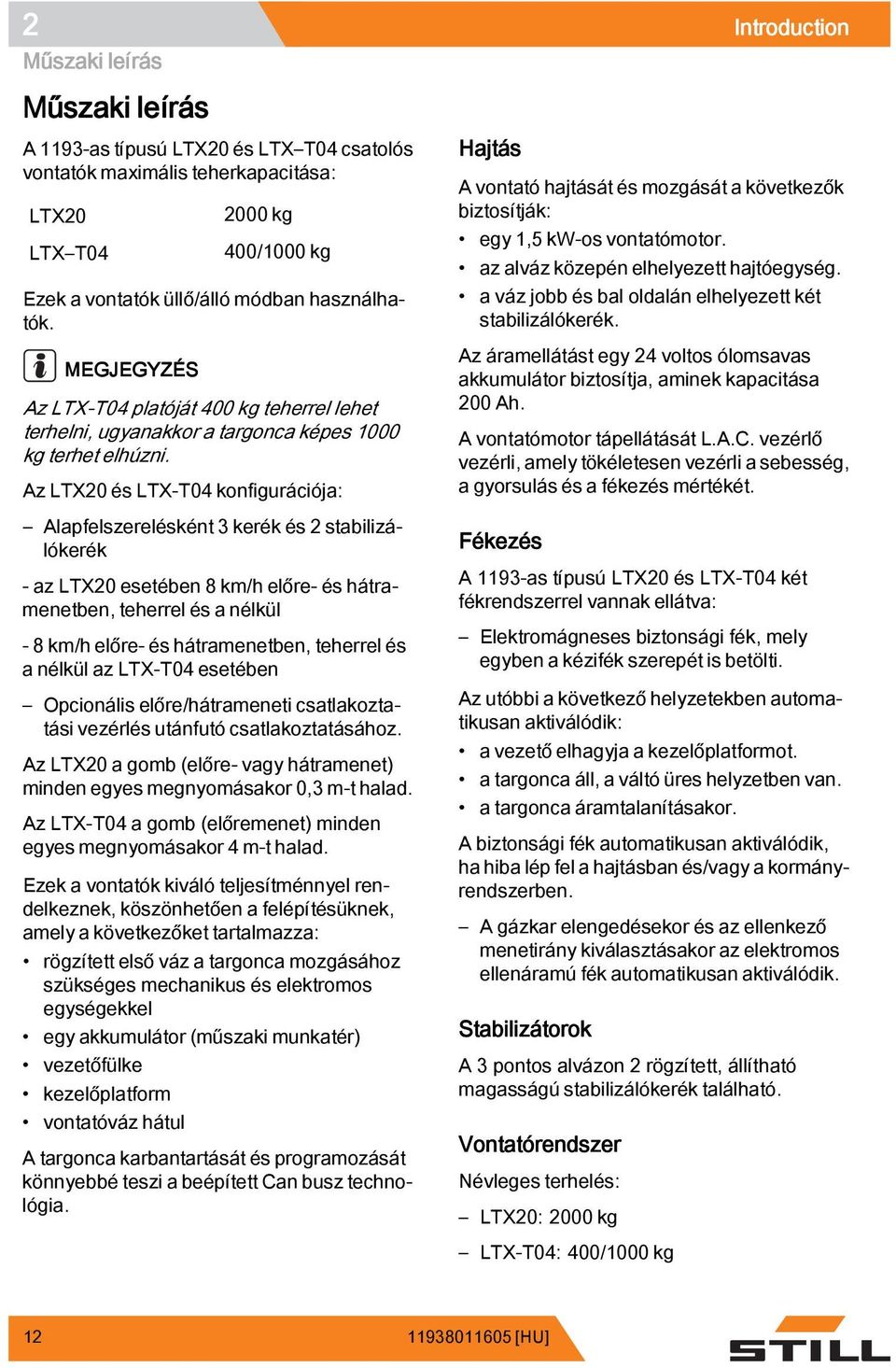

20 2 Introduction Műszaki leírás Műszaki leírás A 1193-as típusú LTX20 és LTX T04 csatolós vontatók maximális teherkapacitása: LTX20 LTX T kg 400/1000 kg Ezek a vontatók üllő/álló módban használhatók. MEGJEGYZÉS Az LTX-T04 platóját 400 kg teherrel lehet terhelni, ugyanakkor a targonca képes 1000 kg terhet elhúzni. Az LTX20 és LTX-T04 konfigurációja: Alapfelszerelésként 3 kerék és 2 stabilizálókerék - az LTX20 esetében 8 km/h előre- és hátramenetben, teherrel és a nélkül - 8 km/h előre- és hátramenetben, teherrel és a nélkül az LTX-T04 esetében Opcionális előre/hátrameneti csatlakoztatási vezérlés utánfutó csatlakoztatásához. Az LTX20 a gomb (előre- vagy hátramenet) minden egyes megnyomásakor 0,3 m-t halad. Az LTX-T04 a gomb (előremenet) minden egyes megnyomásakor 4 m-t halad. Ezek a vontatók kiváló teljesítménnyel rendelkeznek, köszönhetően a felépítésüknek, amely a következőket tartalmazza: rögzített első váz a targonca mozgásához szükséges mechanikus és elektromos egységekkel egy akkumulátor (műszaki munkatér) vezetőfülke kezelőplatform vontatóváz hátul A targonca karbantartását és programozását könnyebbé teszi a beépített Can busz technológia. Hajtás A vontató hajtását és mozgását a következők biztosítják: egy 1,5 kw-os vontatómotor. az alváz közepén elhelyezett hajtóegység. a váz jobb és bal oldalán elhelyezett két stabilizálókerék. Az áramellátást egy 24 voltos ólomsavas akkumulátor biztosítja, aminek kapacitása 200 Ah. A vontatómotor tápellátását L.A.C. vezérlő vezérli, amely tökéletesen vezérli a sebesség, a gyorsulás és a fékezés mértékét. Fékezés A 1193-as típusú LTX20 és LTX-T04 két fékrendszerrel vannak ellátva: Elektromágneses biztonsági fék, mely egyben a kézifék szerepét is betölti. Az utóbbi a következő helyzetekben automatikusan aktiválódik: a vezető elhagyja a kezelőplatformot. a targonca áll, a váltó üres helyzetben van. a targonca áramtalanításakor. A biztonsági fék automatikusan aktiválódik, ha hiba lép fel a hajtásban és/vagy a kormányrendszerben. A gázkar elengedésekor és az ellenkező menetirány kiválasztásakor az elektromos ellenáramú fék automatikusan aktiválódik. Stabilizátorok A 3 pontos alvázon 2 rögzített, állítható magasságú stabilizálókerék található. Vontatórendszer Névleges terhelés: LTX20: 2000 kg LTX-T04: 400/1000 kg [HU]

21 Introduction 2 Use of the truck Csatlakoztatási opciók: LTX20 egyállású csatolása: 113 mm LTX-T04 egyállású csatolása: 173 mm Vezetőfülke A vezetőfülke alapfelszereltségéhez a következők tartoznak: Egy műszerfal: - többfunkciós kijelzővel; - indítókulccsal vagy digikód billentyűzettel, amellyel a targoncát jogosult személyek indítókulcs nélkül is használhatják; - vészleállító gombbal; - diagnosztikai csatlakozóval; - toll- és ceruzatartó tálcákkal; Felfüggesztett platform a gépkezelő jelenlétét jelző érzékelővel. Állítható magasságú ülés, amely az alábbiakkal van felszerelve: ülésmagasság-beállítást rögzítő kar Use of the truck A targoncák rendeltetésszerű használata FIGYELEM Ez a gép a raklapokon (csak raklaprakodógép) vagy erre a célra kialakított ipari konténerekben tárolt és mozgatott terhek mozgatásához lett kialakítva. A raklap vagy a konténer méreteit és kapacitását a mozgatott tehernek megfelelően kell megválasztani, és biztosítani kell a stabilitást. A felhasználói útmutatóhoz csatolt teljesítménytábla megadja azt az információt, amit ellenőrizni kell annak eldöntéséhez, hogy a berendezés alkalmas-e az elvégzendő munkához. A telephely vezetőjével jóvá kell hagyatni minden rendkívüli felhasználást. Az ezzel a felhasználással kapcsolatos kockázati tényezők mérlegelése lehetővé teszi a számára, hogy foganatosíthassa a szükséges járulékos biztonsági intézkedéseket. Szabályos használat A jelen kezelői utasításokban bemutatott targonca rakományok szállítására szolgál. A targonca kizárólag a jelen kezelői utasításokban meghatározott és ismertetett célokra használható. Ha a targoncát az itt leírtaktól eltérő célra is fel kívánják használni, a kockázat elkerülése [HU] 13

22 2 Introduction Use of the truck érdekében előbb kérni kell a gyártó, illetve szükség szerint az illetékes hatóságok jóváhagyását. A maximális teher a teljesítmény-adatlapon van meghatározva (terhelési ábra), ezt nem szabad túllépni; lásd még az alábbi fejezetet: Teher felvétele előtt. Jogosulatlan használat A jogosulatlan használatból eredő veszélyhelyzet a vezető, illetve a gépkezelő felelőssége, nem pedig a gyártóé. A járművet tilos a jelen kezelői utasításokban meghatározottól eltérő célokra használni. Személyek szállítása tilos. Az csatolós vontatót tilos tűz- és robbanásveszélyes, korróziót okozó, illetve különösen poros területen használni. Használat helye A jármű kültéren és épületekben egyaránt használható. A járművet rossz időjárási viszonyok mellett nem szabad kültéren használni. A közúton történő használat csak abban az esetben engedélyezett, ha a targonca rendelkezik a Közúti Forgalmi Szabályzat által előírt speciális felszereléssel. A különböző országokban a közúti vezetésre vonatkozó szabályokat be kell tartani. A munkavégzés helyszíneit tekintve be kell tartani az érvényes szabályozásokat (a talaj jellemzői, fényviszonyok, stb.). A talajnak megfelelő teherbírással kell rendelkeznie (beton, aszfalt). A haladási útvonalaknak, munkaterületeknek és a munka-nyomtávnak meg kell felelniük a gépkönyvben megadott előírásoknak (lásd: Fejezet "Mielőtt elindulna a targoncával", Old. 5-42). A targonca lejtős területen való alkalmazásakor be kell tartani a megadott adatokat és előírásokat (lásd: Fejezet "Mielőtt elindulna a targoncával", Old. 5-42) [HU]

23 Introduction 2 Ha hűtött raktárterületen fogja használni az ipari targoncát, azt annak megfelelően kell beállítani, továbbá, ha szükséges, jóvá kell hagyatni az adott környezetben való használatot (lásd: Fejezet "Megnevezés", Old. 5-44). Az kezelőnek (lásd: Fejezet "Definition of terms used for responsible persons", Old. 18) gondoskodnia kell a használatnak megfelelő tűzvédelemről a targonca környezetében. Az alkalmazástól függően további tűzvédelmi előírások betartását is biztosítani kell a targoncán. Ha nem biztos a pontos teendőkben, forduljon az illetékes hatóságokhoz. Residual risks Residual risks Fennmaradó veszélyek és kockázatok A csatolós vonatót használata során a gondos, a vonatkozó szabványoknak, illetve előírásoknak megfelelő munkavégzés ellenére sem küszöbölhetők ki teljesen a kockázatok. A csatolós vontató és minden alkatrésze megfelel a jelenleg érvényben lévő biztonsági előírásoknak. A csatolós vontatók közelében tartózkodó személyeknek különösen elővigyázatosnak kell lenniük, és hibás működés, előre nem látott események, meghibásodás stb. esetén azonnal reagálniuk kell. VIGYÁZAT A csatolós vontatóval kapcsolatba kerülő személyeket tájékoztatni kell a gép használatával összefüggő kockázatokról. A kezelői utasítások felhívják a figyelmet a biztonsági előírásokra. A kockázatok a következők: A csövek és tartályok stb. szivárgása, repedése miatti hajtóközeg/üzemeltetési anyag szökése. Nehéz útszakaszokon, így emelkedőn, lejtőn, sima, illetve egyenetlen felületeken való áthaladáskor, rossz látási viszonyok között való vezetéskor stb. fennálló balesetveszély. Leesés, felborulás stb. a csatolós vontatóra föl- illetve arról leszálláskor, különösen nedves időben, hajtóközeg-/üzemeltetésianyag-folyáskor vagy jeges felületen. Instabillá válás csúszkáló, instabil stb. teher szállításakor. Akkumulátor és elektromos feszültség okozta tűz- és robbanásveszély. Emberi mulasztás - a biztonsági előírások figyelmen kívül hagyása. Fontos, hogy a csatolós vontató sebességét a teherhez és a talajviszonyokhoz igazítsa. A csatolós vontató stabilitását a legújabb szabványok szerint vizsgálták be. Ezek a szabályok csak a kezelési szabályoknak megfelelő, rendeltetésszerű használat során felmerülő statikus és dinamikus döntőerőket veszik figyelembe. A nem megfelelő vagy helytelen üzemeltetésből eredő kockázatok, amelyek a targonca stabilitását veszélyeztetik, kivételes esetekben sem elhanyagolhatók [HU] 15

24 2 Introduction Residual risks Stabilitás A targonca stabilitását a legújabb szabványoknak megfelelően tesztelték; a jármű stabilitása a megfelelő és rendeltetésszerű használat esetén szavatolt. Ezek a szabványok csak az üzemeltetési szabályoknak megfelelő, rendeltetésszerű használat során felmerülő statikus és dinamikus billentőerőket veszik figyelembe. Extrém esetben nem zárható ki a nem megfelelő használatból, illetve a helytelen üzemeltetésből fakadó kockázat, melynek hatására megváltozik a stabilitás a túlzott döntés következtében. A lehetséges kockázatok: stabilitásvesztés instabil vagy csúszórakományok stb. következtében. kanyarodás túl nagy sebességgel. oldalra kinyúló teherrel haladás. fordulás és átlós irányú haladás emelkedőkön/lejtőkön. Emelkedő/lejtőn való haladás úgy, hogy a rakomány lefelé néz. túl széles teher. lengő teher. rámpaszéleken vagy lépcsőkön való haladás esetén. A targonca és szerelékei használatával kapcsolatos speciális kockázatok A gyártó és a szerelékek gyártójának hozzájárulása szükséges minden olyan esetben, amikor a targonca a normális használat körén kívül eső módon kerül használatra, és olyan esetekben, amikor a targoncavezető nem biztos benne, képes-e helyesen és baleset kockázata nélkül használni a targoncát [HU]

25 3 Safety

26 3 Safety Definition of terms used for responsible persons Definition of terms used for responsible persons Üzemeltető Az üzemeltető az a természetes vagy jogi személy / csoport, aki / amely a targoncát üzemelteti, illetve akinek / amelynek felhatalmazásával a targoncát használják. Az üzemeltetőnek gondoskodnia kell arról, hogy a targoncát kizárólag rendeltetésszerűen, és a jelen használati utasításban foglaltbiztonsági előírásoknak megfelelően használják. Az üzemeltetőnek gondoskodnia kell arról, hogy a gépkezelők elolvassák és megértsék a biztonsággal kapcsolatos tudnivalókat. Az üzemeltető felelős a rendszeres biztonsági ellenőrzések ütemezéséért és maradéktalan végrehajtásáért. A gyártó azt ajánlja, hogy az adott országra vonatkozó teljesítményjellemzőket minden esetben tartsák be. Szakértő Szakértő alatt szervizmérnököt értünk, illetve olyan személyt, aki megfelel a lenti követelményeknek: Befejezett szakképzés és bizonyított szakmai kompetencia. Szakképzettséget igazoló bizonyítvány vagy hasonló dokumentum. Szakmai tapasztalat, amely arról tanúskodik, hogy a szakember bizonyítottan jelentős gyakorlati tapasztalattal rendelkezik az ipari targoncák területén. Szakmai pályafutás, melynek során a szakember számos olyan tünetet megismert, amelyek ellenőrzéseket igényelnek, pl. kockázatértékelés eredményei alapján, illetve a napi átvizsgálások alkalmával. Az adott ipari targoncára vonatkozó szakismeret és a későbbi továbbképzésben való részvétel elengedhetetlen. A szakértőnek tapasztalattal kell rendelkeznie az adott teszt vagy hasonlók kivitelezésében. A szakértőnek továbbá ismernie kell [HU]

27 Safety 3 az ellenőrizendő ipari targonca és az adott kockázatértékelés viszonylatában született legújabb technológiai fejlesztések eredményeit. Definition of terms used for responsible persons Szakember A szakember olyan személy, aki szakmai képzettségének és tapasztalatának köszönhetően megfelelő szakmai ismerettel rendelkezik az ipari targoncák terén és aki kellő mértékben tisztában van a nemzeti egészségvédelmi és biztonsági rendszabályokkal, irányelvekkel és általánosan bevett szakmai gyakorlattal (szabványokkal, VDE-előírásokkal, az Európai Unió más, az Európai Gazdasági Térség kialakítására vonatkozó egyezményt aláíró egyéb tagállamainak szakmai előírásaival), és egészségvédelmi és biztonsági szempontok szerint képes felmérni az ipari targoncák állapotát. Targoncavezető A targoncát csak olyan, arra alkalmas személy vezetheti, aki betöltötte a 18 életévét, jogosítvánnyal rendelkezik, bizonyította a vezetésre és a rakományok kezelésére vonatkozó alkalmasságát az üzemeltető vagy annak felhatalmazott képviselője előtt, és megfelelő képzésben részesült a targonca vezetésére vonatkozóan. A kezelendő targonca járműismerete is követelmény. A Munkavédelmi intézkedések foganatosításáról szóló törvény 3. -a és a gépparkra vonatkozó biztonsági előírások 9. -a betartása abban az esetben szavatolt, ha a targoncavezető képzése a BGG-vel (Munkáltatók általános felelősségbiztosítási társaságára vonatozó törvény) ával összhangban történik. Be kell tartani az adott országban érvényes előírásokat [HU] 19

28 3 Safety Definition of terms used for responsible persons Targoncavezetőt megillető jogok, feladatok és a vonatkozó magatartási szabályok A vezetőt képzésben kell részesíteni a jogairól és kötelességeiről. A vezetőnek az őt megillető jogokat biztosítani kell. A gépkezelőnek a működési körülményeknek, az adott feladatnak és a rakománynak megfelelő védőfelszerelést kell viselnie (védőruha, védőlábbeli, védősisak, védőszemüveg és védőkesztyű). A targoncavezetőnek védőlábbelit kell viselnie ahhoz, hogy a vezetés és a fékezés teljesen biztonságos legyen. A gépkezelőnek ismernie kell a targonca kezelésére vonatkozó utasításokat, melyeket minden esetben elérhető helyen kell tárolni. A vezető kötelessége: Elolvasni és megérteni a kezelői utasításokat. Tisztában lenni a targonca teljesen biztonságos működtetésével. Fizikailag és mentálisan képesnek lenni a targonca biztonságos vezetésére. VESZÉLY A vezető reakcióidejét módosító gyógyszerek szedése, illetve alkohol fogyasztása befolyásolja a kezelő vezetői képességeit! Az említett anyagok befolyása alatt álló személy semmilyen munkát sem végezhet az ipari targoncán, illetve azzal. Az ipari targoncát arra jogosulatlan személyek nem használhatják. Munkaidőben a gépkezelő felel az ipari targoncáért. A gépkezelőnek kell gondoskodnia arról, hogy a targoncát illetéktelenek ne vezethessék. A targonca elhagyásakor a vezetőnek biztosítania kell a járművet a jogosulatlan használat ellen [HU]

29 Safety 3 Basic principles for safe operation Biztosítási védelem vállalati telephelyeken A vállalati helyszínek sok esetben korlátozott közforgalmi területek. Basic principles for safe operation MEGJEGYZÉS Ellenőrizni kell a vállalati felelősségbiztosítást annak megállapításához, hogy a korlátozott közforgalmi területeken bekövetkezett károk esetén a targonca rendelkezik-e harmadik felet védő biztosítással. Nem eredeti alkatrészekre vonatkozó figyelmeztetés Az eredeti alkatrészeket, szerelékeket és tartozékokat külön ehhez a járműhöz tervezték. Agyártófelhívjaafelhasználó figyelmét arra, hogy a más vállalatok által forgalmazott alkatrészeket, szerelékeket és tartozékokat a STILL.nem vizsgálta be és nem engedélyezte azok használatát. FIGYELEM Éppen ezért az említett termékek beszerelése és/vagy használata negatívan befolyásolhatja a jármű konstrukcióját, és ezzel aktívan és/vagy passzívan csökkentheti a vezetés biztonságát. Az említett alkatrészek beszerelése előtt ezért ajánlott a gyártóval, és szükség szerint az illetékes hatóságokkal egyeztetni. A gyártó a nem eredeti alkatrészek és tartozékok jóváhagyás nélküli használatából fakadó károkért nem vállal felelősséget. Módosítások és cserék / átalakítások Ha a targoncát speciális körülmények (hűtőház vagy nyomásállósági védelem) alkalmazzák, azt speciális felszereltséggel kell ellátni, és az adott célra engedélyeztetni. Ha a targoncát olyan munkákra használják, melyeket a jelen kézikönyv útmutatásai nem tartalmaznak, és a járművet erre a célra át kell alakítani vagy cseréket kell végrehajtani rajta. Ne feledje, hogy a szerkezetet érintő [HU] 21

30 3 Safety Basic principles for safe operation módosítások hatással lehetnek a stabilitásra és a targonca kezelésére vezetés közben, és balesetekhez vezethetnek. A változtatások elvégzése előtt forduljon a targonca gyártójához. A gyártó engedélye nélkül semmilyen a stabilitást érintő módosítást nem szabad a végrehajtani. A targonca szerkezeti módosítása vagy átalakítása tilos a gyártó előzetes írásbeli hozzájárulása nélkül. Előfordulhat, hogy az illetékes hatóságok engedélyét is be kell szerezni. Kizárólag abban az esetben hajthatja végre a változtatásokat vagy módosításokat a targoncán, ha a gyártó nem elérhető, és nincsen más vállalat, amely a feladatot elvégezné,és a változtatások vagy módosítások megtervezésében, ellenőrzésében és megvalósításában egy az ipari targoncák területén jártas tervezőirodának kell részt vennie a változtatások vagy módosítások tervezése, ellenőrzése és megvalósítása gondosan rögzítésre kerül a megfelelő változtatásokat a kapacitásra vonatkozó adatlap(ok), címkék és kezelői utasítások betartásával vigye véghez, és tüntesse fel azokat egy állandóan jelenlevő és tisztán kivehető címke jelzi a targoncán a változtatás vagy módosítás természetét és dátumát, és a műveletet végző vállalat nevét és címét. Egészségügyi felszerelések Ha a kezelő egészségügyi felszerelést (pl. szívritmus-szabályozót vagy hallókészüléket) visel, megváltozhat az adott felszerelés működése. Kérje ki egy orvos vagy az egészségügyi felszerelés gyártójának véleményét, hogy a felszerelés kellő védettséggel rendelkezik-e elektromágneses interferenciával szemben [HU]

31 Safety 3 Safety tests Targonca rendszeres biztonsági átvizsgálása Időközönkénti és rendkívüli eseményeket követő biztonsági ellenőrzések Az üzemeltetőnek gondoskodnia kell arról, hogy a targoncát évente legalább egy alkalommal vagy rendkívüli eseményeket követően egy szakértő átvizsgálja. Az átvizsgálás részeként sort kell keríteni az ipari targonca műszaki állapotának teljeskörű ellenőrzésére, különös tekintettel a baleseti biztonságra. A targoncát továbbá alaposan át kell vizsgálni olyan sérülések után kutatva, melyeket esetleg a nem rendeltetésszerű használat okozhatott. Vizsgálati jegyzőkönyvet kell vezetni. Az átvizsgálás eredményeit legalább a soronkövetkező két ellenőrzés idejére meg kell őrizni. Az átvizsgálás dátuma a targoncára ragasztott matricán látható. Egyeztessen a szervizközponttal a targonca időszakos biztonsági átvizsgálásáról. Tartsa be a targonca ellenőrzésére vonatkozó, a FEM szabványnak megfelelő irányelveket. A gép üzemeltetőjének felelőssége a hibák azonnali elhárítása. Forduljon a szervizközpont munkatársaihoz. MEGJEGYZÉS Tartsa be az adott országban érvényes rendelkezéseket! Safety tests Elektromos rendszer szigetelésének ellenőrzése A targonca szigetelésének megfelelő szigetelési ellenállással kell rendelkeznie. Ezt évente legalább egyszer ellenőrizni kell a DIN [HU] 23

32 3 Safety Safety tests és DIN 43539, VDE 0117 és VDE 0510 szabványnak megfelelően. MEGJEGYZÉS A targonca elektromos rendszerét és az akkumulátorokat külön-külön kell ellenőrizni. Akkumulátor szigetelési ellenállásának mérése MEGJEGYZÉS Névleges akkumulátor-feszültség < tesztfeszültség<500v. A szigetelési ellenállás méréséhez használjon megfelelő mérőeszközt. A szigetelési ellenállás akkor megfelelő, ha a földhöz képest legalább 1000 ohm/v névleges feszültséggel rendelkezik. Forduljon a szerviz munkatársaihoz. Az elektromos rendszer szigetelési ellenállásának mérése MEGJEGYZÉS Névleges akkumulátor-feszültség < tesztfeszültség<500v. Az áramkör ellenőrzése előtt győződjön meg arról, hogy nincs-e feszültség alatt. A szigetelési ellenállás méréséhez használjon megfelelő mérőeszközt. A szigetelési ellenállás akkor megfelelő, ha a földhöz képest legalább 1000 ohm/v névleges feszültséggel rendelkezik. Forduljon a szerviz munkatársaihoz [HU]

33 Safety 3 Safety regulations for handling consumables Engedélyezett hajtóközegek/üzemeltetési anyagok Safety regulations for handling consumables VESZÉLY A fogyóeszközökre vonatkozó biztonsági előírások figyelmen kívül hagyása sérülést vagy halált okozhat, és környezetkárosító hatása lehet. Tartsa be a biztonsági előírásokat az ilyen anyagok kezelése során. A működtetéshez szükséges engedélyezett hajtóközegeket a karbantartási adattáblázat tartalmazza. Olajok VESZÉLY Az olajok tűzveszélyesek! Tartsa be a törvény által előírt szabályozásokat. Akadályozza meg, hogy az olajok közvetlenül a forró motorrészekkel érintkezzenek. Tilos a dohányzás, szikraképződés és nyílt láng használata! VESZÉLY Az olajok mérgezőek! Kerülje a vele való érintkezést. A gőzök vagy füst belélegzése esetén haladéktalanul menjen friss levegőre. Ha szembe kerül, bő vízzel öblítse ki (legalább 10 percen keresztül), majd keresse fel szemorvosát. Ha lenyeli, ne erőltesse a hányást. Haladéktalanul forduljon orvoshoz [HU] 25

34 3 Safety Safety regulations for handling consumables VIGYÁZAT A hosszantartó intenzív bőrkontaktus a bőr kiszáradását eredményezheti és bőrirritációt okozhat! Kerüljeavelevalóérintkezést. Viseljen védőkesztyűt. Miután olajjal érintkezett, mossa le a bőrét szappanos vízzel, majd használjon bőrápolót. Az átázott ruházatot és cipőt haladéktalanul cserélje le. VIGYÁZAT Kiömlött olaj esetén csúszásveszély áll fenn, főként, ha az olaj vízzel keveredik! A kiömlött olajat haladéktalanul itassa föl olajmegkötő anyaggal, és a rendelkezéseknek megfelelően ártalmatlanítsa. KÖRNYEZETVÉDELMI UTALÁS Az olaj a vizek szennyeződését eredményezi! Az olajat mindig olyan tartályban tárolja, amely megfelel a vonatkozó előírásoknak. Kerülje az olaj szétfröccsentését. A kiömlött olajat haladéktalanul itassa föl olajmegkötő anyaggal, és a rendelkezéseknek megfelelően ártalmatlanítsa. A használt olajat az előírásoknak megfelelően ártalmatlanítsa Hidraulikafolyadék VIGYÁZAT A hidraulikafolyadékok egészségre veszélyesek és működés közben nyomás alatt vannak. Ügyeljen arra, hogy a folyadékok ne fröccsenjenek ki! Tartsa be a törvény által előírt szabályozásokat. Ne engedje, hogy a folyadékok közvetlenül a forró motorrészekkel érintkezzenek [HU]

35 Safety 3 VIGYÁZAT A hidraulikafolyadékok egészségre veszélyesek és működés közben nyomás alatt vannak. Ne engedje, hogy a folyadékok bőrrel érintkezzenek. Kerülje a permet belélegzését. A nyomás alatt álló folyadékok bőrbe hatolása különösen veszélyes abban az esetben, ha azok a hidraulikus rendszer szivárgása miatt nagy nyomással szabadulnak föl. Ilyen jellegű sérülés esetén haladéktalanul forduljon orvoshoz. A sérülések elkerülése érdekében viseljen munkavédelmi felszerelést (pl. védőkesztyűt) és használjon bőrvédő és -ápoló szereket. Safety regulations for handling consumables KÖRNYEZETVÉDELMI UTALÁS A hidraulikafolyadék a vizek szennyeződését eredményezi. A hidraulikafolyadékot tárolja a rendelkezéseknek megfelelő tartályokban Kerülje el a kiömlését A kiömlött hidraulikafolyadékot haladéktalanul itassa föl olajmegkötő anyaggal, és a rendelkezéseknek megfelelően ártalmatlanítsa A használt hidraulikafolyadékot az előírásoknak megfelelően ártalmatlanítsa Akkumulátorsav VIGYÁZAT Az akkumulátorsav oldott kénsavat tartalmaz. Ez mérgező anyag. Mindenképpen kerülje az akkumulátorsav bőrrel érintkezését vagy lenyelését. Sérülés esetén haladéktalanul forduljon orvoshoz [HU] 27

36 3 Safety Safety regulations for handling consumables VIGYÁZAT Az akkumulátorsav oldott kénsavat tartalmaz. Ez maró hatású anyag. Az akkumulátorsav kezeléséhez minden esetben viseljen védőruhát és szemvédőt. Az akkumulátorsav kezelésekor ne viseljen karórát vagy ékszert. Óvakodjon attól, hogy a sav ruhájára, bőrére vagy szemébe kerüljön. Ha mégis odakerül, öblítse le azonnal bő vízzel. Sérülés esetén haladéktalanul forduljon orvoshoz. A kiömlött akkumulátorsavat azonnal mossa le bő vízzel. Tartsa be a törvény által előírt szabályozásokat. KÖRNYEZETVÉDELMI UTALÁS A vonatkozó előírások szerint ártalmatlanítsa az akkumulátorsavat. Üzemeltetési anyagok kezelése KÖRNYEZETVÉDELMI UTALÁS Gondoskodni kell a javítás, karbantartás és tisztítás során keletkező anyagoknak az adott országban érvényes előírások szerint történő összegyűjtéséről és ártalmatlanításáról. A munkát csak az arra kijelölt helyen szabad elvégezni. Ügyelni kell arra, hogy a környezet csak a lehető legkisebb mértékben szennyeződjön. A kiömlött folyadékot, pl. hidraulikaolajat, fékfolyadékot vagy sebességváltó-olajat itassa fel olajmegkötő szerrel. Azonnal semlegesíteni kell a kifolyt akkumulátorsavat. A fáradt olaj ártalmatlanításakor mindig tartsa be az adott országban érvényes rendelkezéseket [HU]

37 Safety 3 Kibocsátások Zajkibocsátás Az értékek az európai EN12053 szabvány mérési módszerei alapján kerültek meghatározásra (ipari targoncák által kibocsátott zaj mérése az ISO és EN ISO 3744, illetve az EN ISO 4871 szabványok követelményei alapján). Az említett módszerek alapján a targonca a következő hangnyomásszintet bocsátja ki: Folyamatos hangnyomásszint a vezetőfülkében mérve: Safety regulations for handling consumables LpAz 75 db (A) A targoncán mért zajszintek azonban nem használhatók a munkahelyen előforduló zajkibocsátás meghatározásához a 2003/10/EK irányelv legújabb verziója szerint (napi személyes zajterhelés). Ezeket a kibocsátásokat igény szerint közvetlenül a munkahelyen kell meghatározni az ott ténylegesen fellépő körülmények hatása alatt (további zajforrások, használat speciális feltételei, hang-visszaverődések). Rezgés A gép vibrációjának meghatározására a CEN EN szabvány "(Targoncák biztonsága. A rezgésmérés vizsgálati módszerei) alapján került sor, egy, az adott járművel megegyező targonca használatával". Vizsgálatok kimutatták, hogy a kéz és a kar rezgésének mértéke ipari targoncák esetében a kormánykerék vagy a targonca vezérlőszerveinél kevesebb mint 2,5 m/s 2. Ezért az ilyen típusú méréseknek nincs kötelező határértéke. A kezelőt érő rezgések: LTX 20: 1,28/1,37 (állva/ülve) LTX - T04: 1,22/1,33 (állva/ülve) A gépkezelőt egy munkanap alatt, a rezgés következtében érő személyes terhelést az adott munkahelyen kell meghatározni, mert így figyelembe vehetők egyéb tényezők is, például a targonca állapota, a használat intenzitása stb [HU] 29

38 3 Safety Safety regulations for handling consumables Akkumulátorkibocsátások Az akkumulátor töltése során robbanékony oxigén-hidrogéngáz elegy (oxihidrogén) keletkezik. A gázelegy robbanékony, ezért tilos meggyújtani. A robbanásveszély csökkenthető, ha a töltést jól szellőző helyen végzik, nyílt lángtól vagy szikráktól távol. Be kell tartani az akkumulátorok kezelésére vonatkozó biztonsági előírásokat [HU]

39 Safety 3 Safety devices Biztonsági eszközök károsodása, meghibásodása és helytelen használata A vezetőnek kötelessége haladéktalanul jelenteni a feletteseinek a targonca, illetve a szerelékek sérülését, hiányát valamint egyéb meghibásodását. A működésképtelen, illetve a biztonságosan nem kezelhető targoncákat és szerelékeket javításukig tilos használni. Ne távolítson el és ne hatástalanítson semmilyen biztonsági eszközt és kapcsolót. A fix beállítások csak a gyártó jóváhagyásával módosíthatók. Az elektromos rendszeren csak a gyártó írásos hozzájárulásával végezhetők munkálatok (pl. rádió,extra fényszórók beszerelése stb.). Az elektromos rendszeren végzett munkákat dokumentálni kell. Safety devices Akkumulátor csatlakozókábelei FIGYELEM Az aljzatok NEM EREDETI akkumulátor-kábelekkel való használata veszélyes lehet (a beszerzési hivatkozásokat lásd a pótalkatrész-katalógusban) [HU] 31

40 3 Safety Akkumulátor csatlakozókábelei [HU]

41 4 Overviews

42 4 Overviews Általános nézet Általános nézet 1 Villog 2 Állítható ülés 3 Kampó kábele 4 Kúszómód vezérlőgombjai vontatócsatlakoztatáshoz 5 Vészleállító gomb 6 Horog 7 Teherkerekek 8 Kezelői platform 9 Akkumulátor [HU]

43 Overviews 4 Címkék 10 Stabilizáló kerekek 11 Hajtókerék 12 Elektromos motor 13 Elektromágneses fék 14 Töltő 15 Munkalámpák 16 Kürt 17 Biztosíték- és relédoboz 18 Jelzőfények 19 Kulcsos kapcsoló 20 Jelzőfény 21 Diagnosztikai csatlakozó 22 Kezelőpanel 23 Kormánykar 24 Kürtgomb 25 Menetirány-kapcsoló 26 Stop gomb Címkék 1 vállalatot jelölő és targoncatípust jelölő címke 2 vállalatot jelölő címke 3 személy szállítása tilos címke 4 tilos akasztási pontként használni címke 5 figyelmeztető címke 6 OM márkájú vállalatot jelölő címke 7 azonosítótábla 8 akasztási pont címke 9 vállalatot jelölő és targoncatípust jelölő címke [HU] 35

44 4 Overviews Azonosítótábla Azonosítótábla Az LTX20 azonosítótáblája 1 Típus 2 Gyártási szám 3 Gyártás éve 4 Teher nélküli tömeg kg-ban 5 Engedélyezett legnagyobb akkumulátorsúly kg-ban (csak elektromos targoncák esetén) 6 Engedélyezett legkisebb akkumulátorsúly kg-ban (csak elektromos targoncák esetén) 7 Első tengelyterhelés kg-ban 8 Hátsó tengelyterhelés kg-ban 9 Gyártó 10 Még részletesebb információkért, tekintse meg a jelen használati útmutatóban található műszaki adatokat 11 CE címke 12 Vonóerő 13 Névleges hajtásteljesítmény kw-ban 14 Akkumulátorfeszültség (V) 15 Terhelőnyomaték kg-ban [HU]

45 Overviews 4 Az LTX-T04 azonosítótáblája Azonosítótábla 1 Típus 2 Gyártási szám 3 Gyártás éve 4 Teher nélküli tömeg kg-ban 5 Engedélyezett legnagyobb akkumulátorsúly kg-ban (csak elektromos targoncák esetén) 6 Engedélyezett legkisebb akkumulátorsúly kg-ban (csak elektromos targoncák esetén) 7 Terhelősúly kg-ban (csak elektromos targoncák esetén) 8 Gyártó 9 Még részletesebb információkért, tekintse meg a jelen használati útmutatóban található műszaki adatokat 10 CE címke 11 Névleges hajtásteljesítmény kw-ban 12 Akkumulátorfeszültség (V) 13 Terhelőnyomaték kg-ban [HU] 37

46 4 Overviews 1193-as kezelőszervek 1193-as kezelőszervek 1 Kürtgomb 2 STOP gomb 3 Előre-/hátrameneti menetirány-kapcsoló 4 Vészleállító kapcsoló 5 Kormánykar beállító gomb 6 Világításkapcsoló 7 Papírcsíptető 8 Kijelzőegység 9 Gyújtáskapcsoló 10 Diagnosztikai felület 11 Előre-/hátrameneti kúszómód kapcsolója 12 Acél kábel 13 Utánfutó csatolása 14 Ülés, háttámla magasságának beállító kábele 15 Előre-/hátrameneti kúszómód kapcsolója 16 Lehajtható ülés 17 Irányjelző kapcsolója Kijelzőegység Áttekintés A kijelzőegység fő funkciói egyebek között az alábbiak: akkumulátorszint megjelenítése karbantartási órák megjelenítése [HU]

47 Overviews 4 hibakódok megjelenítése hibaüzenetek megjelenítése villogó jelzőfényekkel vagy szimbólumokkal akkumulátortöltöttségi állapot megjelenítése háttérvilágítással A vezérlő az akkumulátor teljesítményét az üzemórákat, hibakódokat és egyéb információkat közvetít a kijelzőegység felé a CAN-BUS hálózaton. Kijelzőegység Kijelzőegység Szám: Jelentés Magyarázat Képernyő adatai/jelzések 1 Az akkumulátor töltöttségét jelző 10 sávos szimbólum Teljes töltöttség: 100% Alacsony töltöttség: 10% Teljes lemerülés: 0% 10 sáv látható: töltöttségi szint % 1 sáv látható: 1 10% 1 sáv villog: 0% Megjegyzés: az akkumulátor védelme érdekében a kijelzőegység 0% töltöttséget mutat, amikor az akkumulátor töltöttsége már csak 20% [HU] 39

48 . 4 Overviews Kijelzőegység 2 Szervizriasztás (piros) Villog: kevesebb mint 50 óra a következő szervizig Folyamatosan világít: a szerviz határideje túllépve 3 Piros színű jelzőfény Folyamatosan világít: hibát vagy figyelmeztetést jelez 4 Sárga jelzőfény Nem világít: azt jelzi, hogy a jármű ki van kapcsolva Folyamatosan világít: azt jelzi, hogy a jármű be van kapcsolva 5 Hibakódok A hibakódok segítik a szervizmérnököket a hibák megfelelő diagnosztizálásában 6 Hiba vagy a fék kopása (légrés) A jármű nem működtethető 7 Óraszámláló A jármű üzemóráit jelzi Az óraszámláló a jármű üzembe helyezésekor és műveletek végzésekor kezdi meg a számlálást Az óraszámláló működésekor az óraszámláló lassan villog Az óraszámláló órákat és perceket jelez ki A tápellátás kikapcsolásakor a memória tárolja az időt. 8 STOP riasztás (piros) Több hiba A jármű nem működtethető 9 10 Hőmérséklet-riasztás (piros) Haladás mászósebességgel Folyamatosan világít: túlmelegedett vezérlőmodul Mászósebességgel való haladáskor a LED szimbólum villog. Állítsaleajárművet,és várjon pár percet, mielőtt újraindítaná [HU]

49 5 Use

50 5 Use Üzembehelyezés Üzembehelyezés Üzembe helyezési tanács Azt ajánljuk, hogy kerülje a jármű túlságosan intenzív használatát az első 50 üzemóra során. Az első néhány napban vagy az első néhány üzemórában, illetve minden kerékcserét követően a jármű használata előtt ellenőrizze a kerékanyák feszességét. MEGJEGYZÉS A kerékanyák megszorításához és a szükségesnyomatékmértékéhez tekintse meg a Karbantartás című fejezetet. Napi ellenőrzések használatba vétel előtt Ellenőrizze a következők megfelelő működését: Előre-/hátramenet Elektromágneses fék Automatikus regeneratív fékezés Vészleállító kapcsoló Kürt Gépkezelői jelenlétkapcsoló Akkumulátorzár (csak akkumulátorzárral ellátott modellek esetén) VESZÉLY Halál, sérülés és/vagy a berendezés komoly károsodásának veszélye. Ha a jármű meghibásodik, állítsa le és azonnal értesítse az illetékes személyt. FONTOS: A munka megkezdése előtt minden esetben feltétlenül el kell végezni a jármű működésének ellenőrzését, különös tekintettel a biztonsági berendezések működésére. Mielőtt elindulna a targoncával Veszélyzónában tartózkodó személyek A targonca beindítása előtt és az azzal való munkavégzés során ügyeljen arra, hogy senki se tartózkodjon a veszélyzónában. Az esetlegesen a veszélyzónában tartózkodókat időben figyelmeztesse. Azonnal hagyja abba a munkavégzést a targoncával, ha a személyek a figyelmeztetések ellenére sem hagyják el a veszélyzónát. VIGYÁZAT Sérülésveszély! A veszélyzónában fennáll a testi sérülés veszélye. Ne lépjen rá a targonca villáira! [HU]

51 Use 5 VESZÉLY Leeső teher veszélye, amely halált is okozhat! A villák alatt abban az esetben is szigorúan tilos tartózkodni vagy azok alatt áthaladni, ha az emelővillán nincs teher! Mielőtt elindulna a targoncával Veszélyzóna Veszélyzóna az a terület, melyen az ott tartózkodó személyeket a csatolós vontató, annak munkaeszközei, utánfutói vagy a rakománya veszélyezteti. Azok a területek, melyeken a rakomány vagy a munkavégzéshez szükséges eszközök aláhullhatnak, szintén a veszélyzóna részét képezik. Közlekedési utak és manőverezési területek mérete Fordulókör sugarának értéke (Wa) Típus LTX 20 LTX T04 Wa 1080 mm 1660 mm Be kell tartani az adott országban érvényes szabályozást. Ügyeljen arra, hogy a targonca közlekedési útjain ne legyenek túlságosan éles kanyarok, különlegesen meredek emelkedők és túlságosan szűk vagy hosszú ajtók. Közlekedési utakra vonatkozó feltételek A közlekedési utak felszíne legyen sík, tiszta és leesett tárgyaktól mentes. Az elvezető csatornákat, vasúti kereszteződéseket stb. szintezni kell, és szükség esetén rámpával kell ellátni, hogy a targonca a lehető legegyszerűbben átkelhessen azokon. A jármű vagy a teher legmagasabb pontja és a környezet rögzített részei között elegendő távolságnak kell lennie. Tekintse át a műszaki jellemzőket [HU] 43

52 5 Use Megnevezés Közlekedési utakra és manőverezési területekre vonatkozó szabályok Csak a jármű üzemeltetője vagy megbízottja által jóváhagyott közlekedési utak használhatók. A közlekedési utak legyenek akadályoktól mentesek. A terhet kizárólag az adott célra szolgáló helyeken szabad tárolni. A jármű üzemeltetőjének vagy megbízottjának gondoskodnia kell arról, hogy illetéktelen személyek ne közelíthessék meg a munkaterületet. Veszélyek A közlekedési útvonalakon található veszélyekre közlekedési táblákkal, illetve további figyelmeztető feliratok kihelyezésével kell felhívni a vezetők figyelmét. Megnevezés A targonca speciális felszereltséggel rendelkezik a hideg-raktári használathoz. Két működési tartományban használható, és megtalálható rajta a hideg-raktári használatra utaló címke. A hideg-raktári használatot lehetővé tevő tartozékok között megtalálhatók a speciális olajok (a hidraulikus berendezéshez és a sebességváltóhoz), melyek megfelelőek a hideg-raktári használathoz. Szabályos használat 1. működési tartomány: -5 C-os hőmérsékletű helyekre és rövid ideig tartó használathoz -10 C-ig. Parkolás a hideg-raktáron kívül. 1044_ működési tartomány: Váltakozó használathoz kint és bent, a lenti szabályoknak megfelelően, -32 C +40 C közötti hőmérsékleten. Parkolás a hideg-raktáron kívül. A használat ezen típusához hideg-raktári környezetbe megfelelő hidraulikaolajat kell alkalmazni; lásd a karbantartási listát [HU]

53 Use 5 Használat Megnevezés Általános információk A hideg belső tér és a meleg kültér közötti hőmérséklet-különbség kondenzáció kialakulásához vezet. Ez a víz megfagyhat, ha a targonca ismét behajt a hűtőházba, és akadályozhatja a mozgó alkatrészek mozgását. Ennek következtében szigorúan be kell tartani a két működési tartományhoz megadott időértékeket, melyek azt az időt jelölik, amelyet a targonca az eltérő hőmérsékletű helyeken tölthet. Az akkumulátorok hőmérséklete nem eshet le a hideg-raktár hőmérsékletére, egyébként a targonca működése leáll. Indítás előtt FIGYELEM A hideg-raktári használathoz a targonca legyen száraz és üzemi hőmérsékletű. Vezesse a targoncát kb. 5 percig, és közben többször fékezzen, hogy meggyőződjön a targonca hibátlan működéséről. Használat 1. működési tartomány -5 C-os hőmérsékletű helyeken való tartós és a rövid ideig tartó használathoz -10 C-ig. 2. működési tartomány Váltakozó használat beltéren -32 C-ig és kültéren +25 C-ig, rövid ideig akár legfeljebb +40 C-ig is. A targoncával tilos elhagyni a hideg területet 10 percnél hosszabb időre; ez idő alatt még nem tud kialakulni kondenzáció. Ha a targonca 10 percnél hosszabb ideig tartózkodik kültéren, legalább addig kint kell maradnia, míg a kondenzvíz kiszivárgott a járműből. Ez legalább 30 percet vesz igénybe [HU] 45

54 . 5 Use Első használat előtti ellenőrzések VESZÉLY Ha a kondenzáció ráfagy a járműre a hideg raktárban, a mozgó alkatrészek beállnak; azokat tilos kézzel kimozdítani. Parkolás A targoncát mindig a hűtőházon kívül parkolja le. FIGYELEM Az akkumulátorokat tilos éjszakára lemerült vagy nem használt állapotban hagyni a hideg-raktárban. Az akkumulátor töltését végezze a hideg-raktáron kívül, és használjon csereakkumulátort. Első használat előtti ellenőrzések Vizsgált elem Műszerfal beállításai Előre-/hátramenet Elektromágneses fék Automatikus regeneratív fékezés Vészleállító kapcsoló Kürt Gépkezelői jelenlétkapcsoló Akkumulátorzár (csak akkumulátorzárral ellátott modellek esetén) Ellenőrizve X Napi ellenőrzések használatba vétel előtt Vizsgált elem Előre-/hátramenet Elektromágneses fék Ellenőrizve X [HU]
