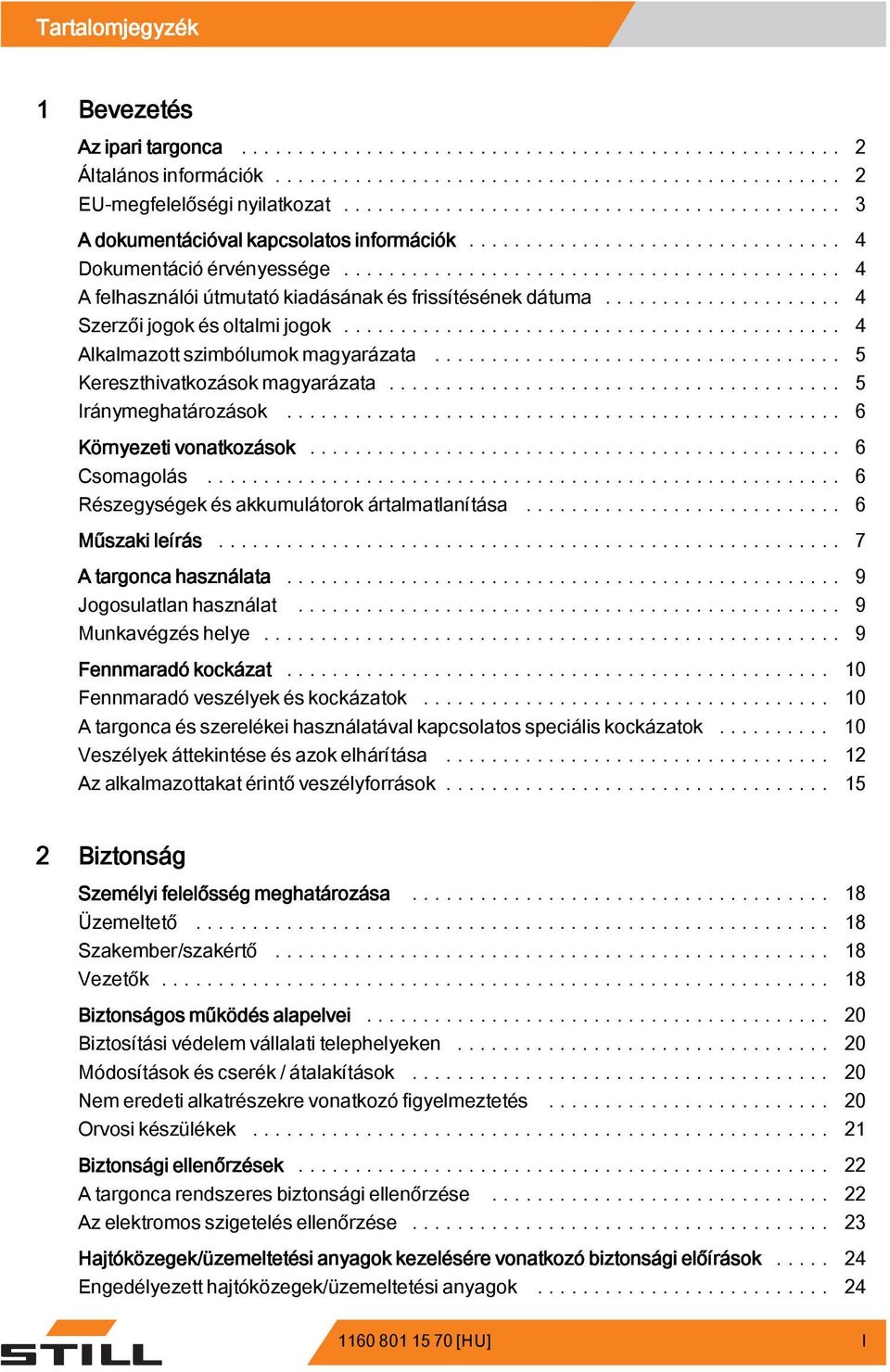

3 Tartalomjegyzék g 1 Bevezetés Az ipari targonca... 2 Általános információk EU-megfelelőséginyilatkozat... 3 A dokumentációval kapcsolatos információk... 4 Dokumentáció érvényessége... 4 A felhasználói útmutató kiadásának és frissítésének dátuma Szerzői jogok és oltalmi jogok... 4 Alkalmazott szimbólumok magyarázata... 5 Kereszthivatkozásokmagyarázata... 5 Iránymeghatározások Környezeti vonatkozások... 6 Csomagolás... 6 Részegységek és akkumulátorok ártalmatlanítása... 6 Műszaki leírás... 7 A targonca használata... 9 Jogosulatlanhasználat... 9 Munkavégzéshelye... 9 Fennmaradó kockázat Fennmaradó veszélyek és kockázatok A targonca és szerelékeihasználatávalkapcsolatosspeciáliskockázatok Veszélyekáttekintéseésazokelhárítása Azalkalmazottakatérintőveszélyforrások Biztonság Személyi felelősség meghatározása Üzemeltető Szakember/szakértő Vezetők Biztonságos működés alapelvei Biztosításivédelemvállalatitelephelyeken Módosítások és cserék/átalakítások Nem eredeti alkatrészekre vonatkozó figyelmeztetés Orvosikészülékek Biztonsági ellenőrzések A targonca rendszeres biztonsági ellenőrzése Azelektromosszigetelésellenőrzése Hajtóközegek/üzemeltetési anyagok kezelésére vonatkozó biztonsági előírások Engedélyezett hajtóközegek/üzemeltetési anyagok [HU] I

4 g Tartalomjegyzék Olajok Hidraulikafolyadék Akkumulátorsav Üzemeltetésianyagokkezelése Biztonsági berendezések Biztonsági berendezések elhelyezkedése Sérülések,hibák Áttekintés Áttekintés Szabályozó- és kijelzőelemek Kormánykar Akkumulátortöltöttség-kijelző Digikód(opcionális) Jelölések A jelölések elhelyezkedése Adattábla Gyártásiszám FleetManager opció Használat A targoncák rendeltetésszerű használata Használat előtti ellenőrzések és teendők Indítás előtti ellenőrzések listája Üzembe helyezés Beindítás Az ütközésvédelmi biztonsági berendezés ellenőrzése Fékvizsgálat Vészleállítás ellenőrzése A kürt ellenőrzése A FleetManager opció használata AFleetManageropcióleírása A FleetManager opcióval rendelkező targoncák üzembe helyezése FleetManager opció:aled-ekszínkódolása A FleetManager opcióval rendelkező targoncák hozzáférésének megszüntetése Vezetés Biztonsági előírásokvezetésközben II [HU]

5 Tartalomjegyzék g Vezetés Optispeed Fékezés Kézifék Készenlét (opcionális) Emelés Emelésvezérlők Oszlopkar-típusok A kapacitási adatok leolvasása Teher kezelése Rakománykezelés biztonsági szabályai A rakományegység felvétele Raklapokvagymástárolókszállítása Vezetésemelkedőnéslejtőn Rakománykezelés Kétmegrakottraklapkezelése Autoliftopció Targonca felvonóban valószállítása Vezetés rakodóhidakon Hűtőházi használat (opcionális) Targonca kezelése meghatározott helyzetekben Oszlopkar vészleengedése A targonca felfüggesztése A targoncavontatás művelete A targonca szállítása Akkumulátorkezelés Akkumulátortípusa Komissiózás Akkumulátortér fedelének felnyitása / lezárása Akkumulátortöltés külsőtöltővel Sajáttöltő Asajáttöltőhasználata Saját töltő beállítása Afüggőlegeshozzáférésűakkumulátorcseréje A felülről hozzáférhető akkumulátor cseréje az opcionális automatikus emelési funkcióval Az oldalról elérhetőakkumulátorcseréje Hibakódok Üzembe helyezés és tárolás A targonca leállítása [HU] III

6 g Tartalomjegyzék Atargoncatárolása Végleges üzemen kívül helyezés (selejtezés) Karbantartás Általános karbantartás Általánosinformációk A karbantartást és javítást végző személyek képzése és minősítése Az akkumulátor karbantartásáértfelelősmunkatársak Speciális képzést nem igénylő karbantartási műveletek Pótalkatrészek és üzemeltetési anyagok rendelése Átvizsgálásoklistája Átvizsgálásiéskarbantartásiidőközök Műszaki ellenőrzés és karbantartási jellemzők Ajánlottkenőanyagok Karbantartással kapcsolatos biztonsági előírások Szervizelési és karbantartási teendők Az elektromos berendezésenvégzettmunka Biztonsági berendezések Oszlopkaronvégzettmunkák Karbantartási előkészületek Atargoncafelemelése Hozzáférésaműszakimunkatérhez Hozzáférés a reduktorhozésafékhez Tisztítás A targonca megtisztítása Szükség szerinti karbantartás Igény szerinti karbantartási terv Kerekek és görgők karbantartása Az akkumulátor karbantartásával kapcsolatos általános információk Az akkumulátorsav szintjének és az elektrolit sűrűségének ellenőrzése Ellenőrizze az akkumulátortér görgős toldatának állapotát Az opcionális Autolift érzékelőinek megtisztítása A kábelek, csatlakozók és az akkumulátorcsatlakozó állapotának ellenőrzése A fékműködés ellenőrzése Biztosítékok Emelőszerkezet A sebességváltó rendszeres karbantartása órás karbantartás Elvégzendő karbantartás órás karbantartási terv IV [HU]

7 Tartalomjegyzék g Ellenőrizze a saját töltőt Fék karbantartása Stabilizátor karbantartása Szivattyúmotor karbantartása A hidraulikus rendszer olajszintjének és tömítésének ellenőrzése A hidraulikus rendszer szivárgásánakellenőrzése Elektromosrendszerkarbantartása Ellenőrizze az emelővillák állapotát Oszlopkarkarbantartása órás karbantartás Elvégzendő karbantartás órás karbantartási terv Oszlopkarkarbantartása A hidraulikus rendszer leengedése A sebességváltó karbantartása Műszaki adatok EXD18 adatlap Oszlopkar-típusok Zajkibocsátási értékek Az emberi testet érő rezgések értékei [HU] V

8

9 1 Bevezetés

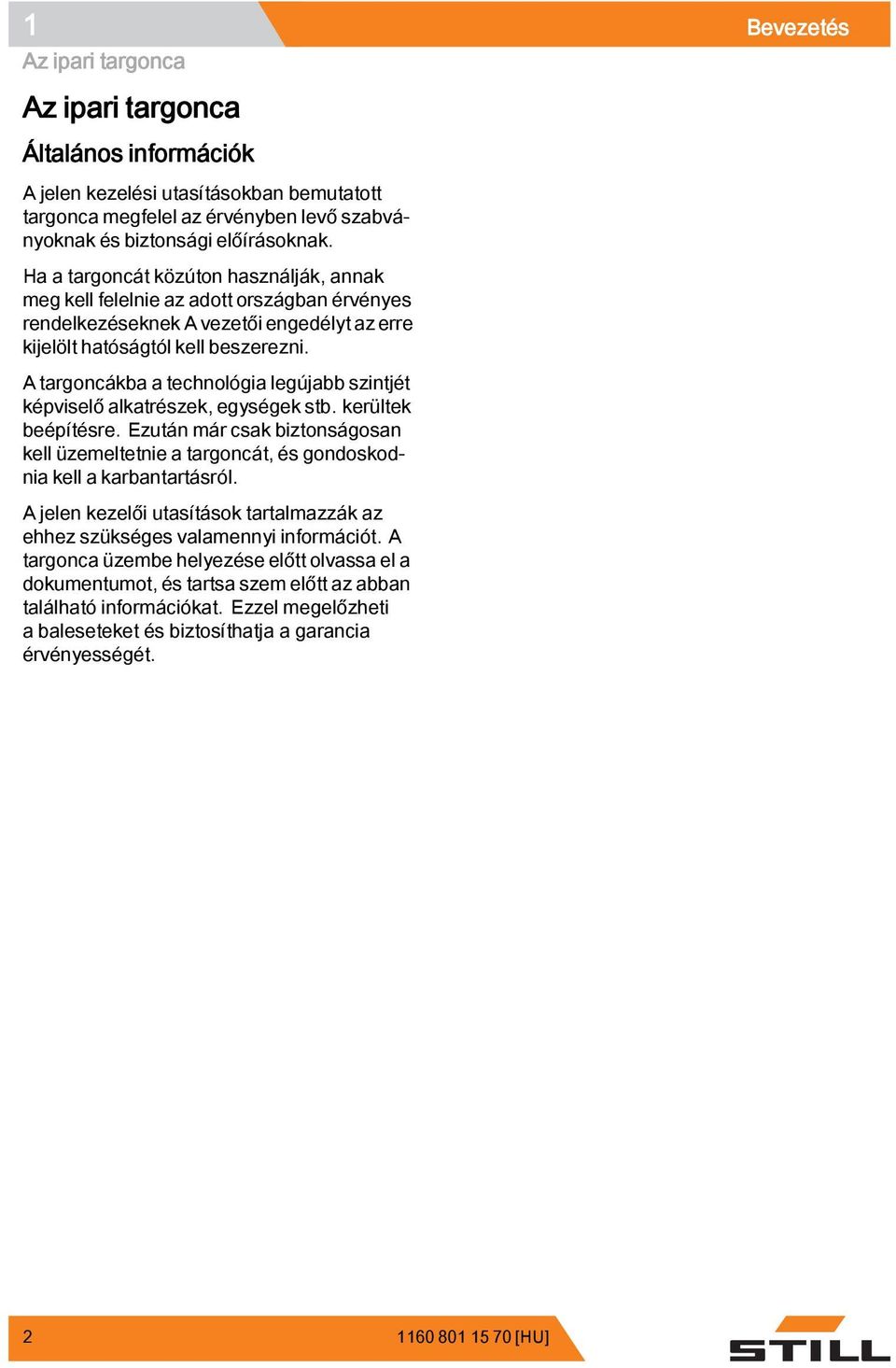

10 1 Bevezetés Az ipari targonca Az ipari targonca Általános információk A jelen kezelési utasításokban bemutatott targonca megfelel az érvényben levő szabványoknak és biztonsági előírásoknak. Ha a targoncát közúton használják, annak meg kell felelnie az adott országban érvényes rendelkezéseknek A vezetői engedélyt az erre kijelölt hatóságtól kell beszerezni. A targoncákba a technológia legújabb szintjét képviselő alkatrészek, egységek stb. kerültek beépítésre. Ezután már csak biztonságosan kell üzemeltetnie a targoncát, és gondoskodnia kell a karbantartásról. A jelen kezelői utasítások tartalmazzák az ehhez szükséges valamennyi információt. A targonca üzembe helyezése előtt olvassa el a dokumentumot, és tartsa szem előtt az abban található információkat. Ezzel megelőzheti a baleseteket és biztosíthatja a garancia érvényességét [HU]

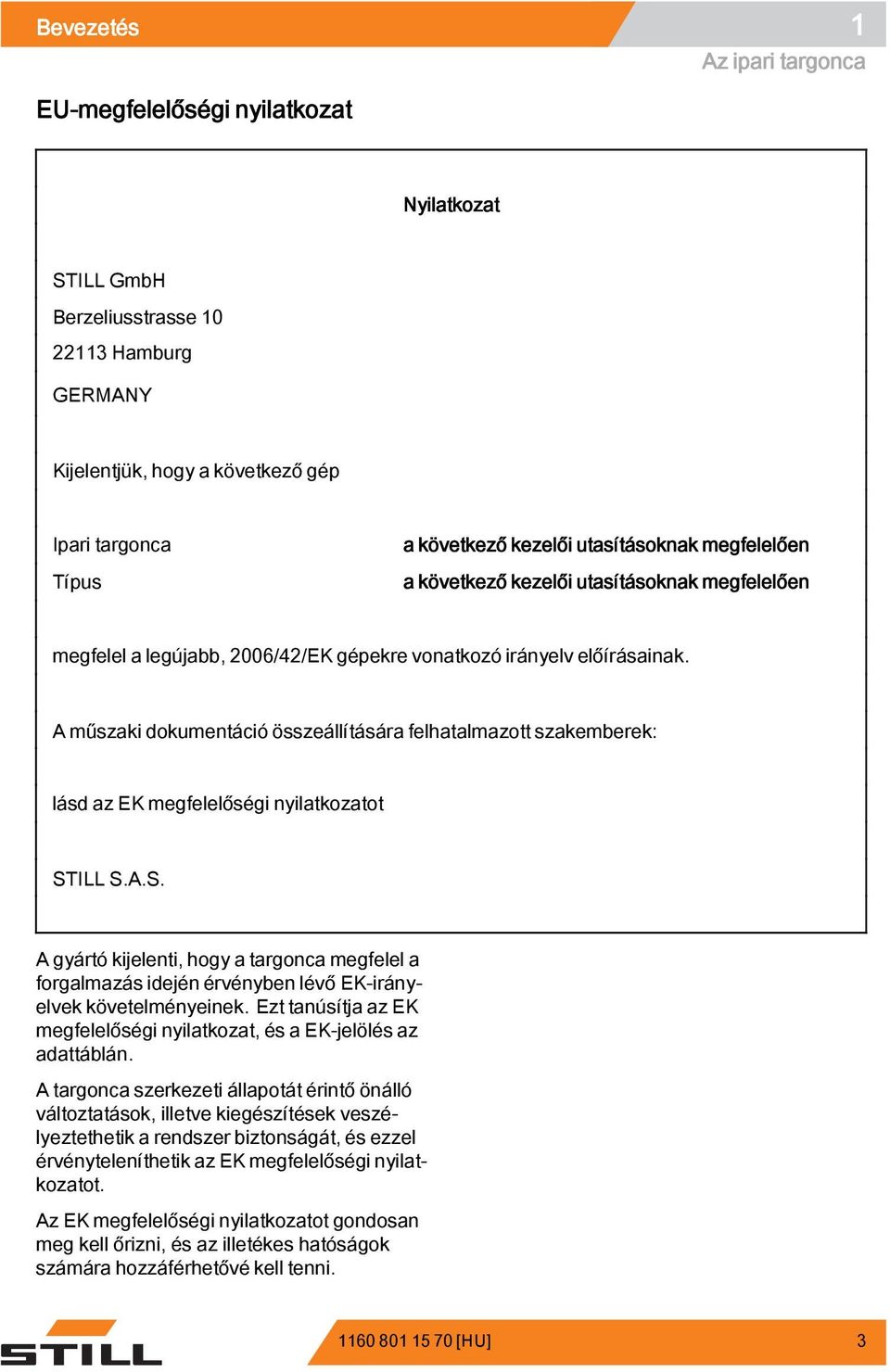

11 Bevezetés 1 EU-megfelelőségi nyilatkozat Az ipari targonca Nyilatkozat STILL GmbH Berzeliusstrasse Hamburg GERMANY Kijelentjük, hogy a következő gép Ipari targonca Típus a következő kezelői utasításoknak megfelelően a következő kezelői utasításoknak megfelelően megfelel a legújabb, 2006/42/EK gépekre vonatkozó irányelv előírásainak. A műszaki dokumentáció összeállítására felhatalmazott szakemberek: lásd az EK megfelelőségi nyilatkozatot STILL S.A.S. A gyártó kijelenti, hogy a targonca megfelel a forgalmazás idején érvényben lévő EK-irányelvek követelményeinek. Ezt tanúsítja az EK megfelelőségi nyilatkozat, és a EK-jelölés az adattáblán. A targonca szerkezeti állapotát érintő önálló változtatások, illetve kiegészítések veszélyeztethetik a rendszer biztonságát, és ezzel érvényteleníthetik az EK megfelelőségi nyilatkozatot. Az EK megfelelőségi nyilatkozatot gondosan meg kell őrizni, és az illetékes hatóságok számára hozzáférhetővé kell tenni [HU] 3

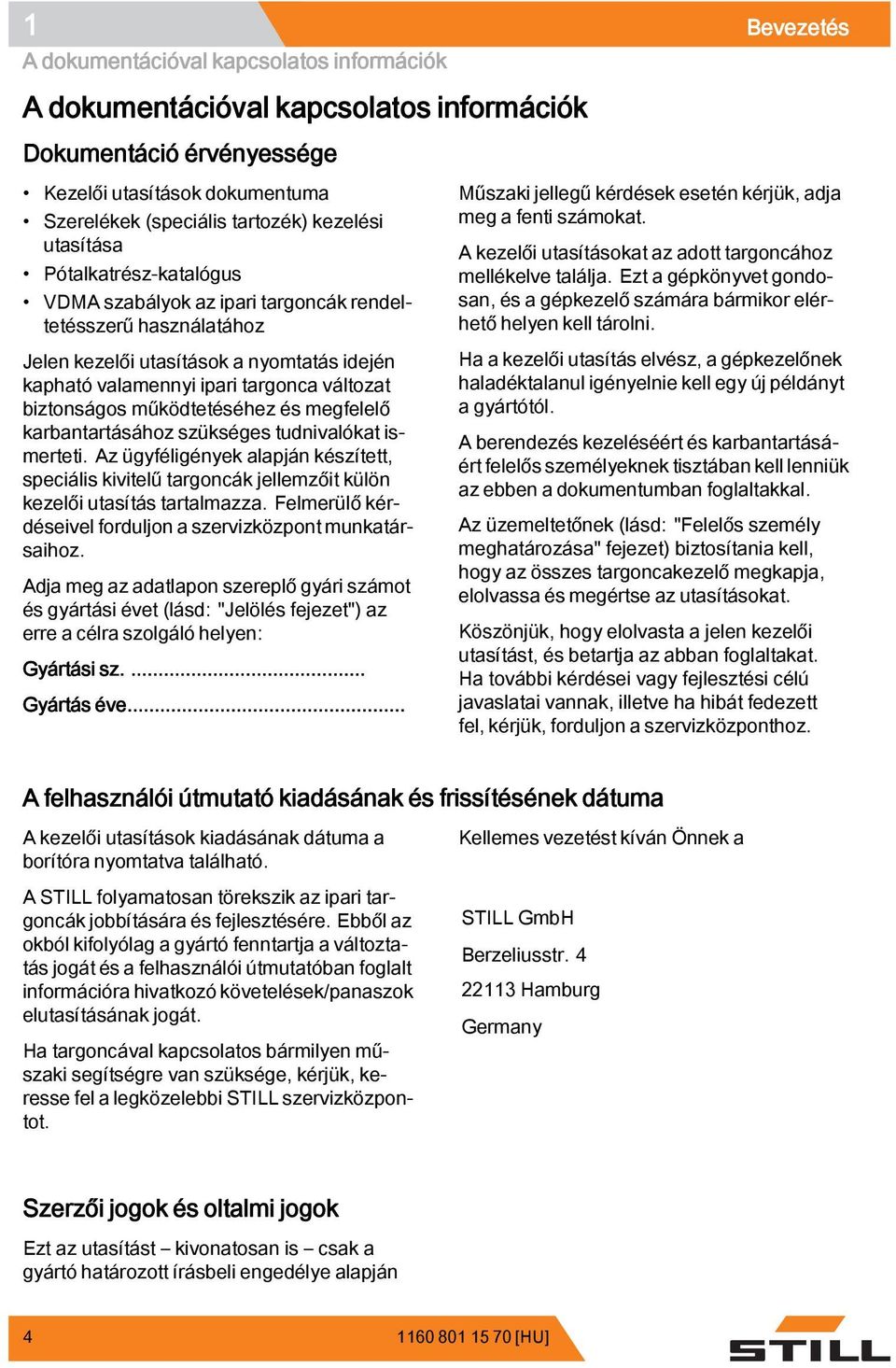

12 . 1 Bevezetés A dokumentációval kapcsolatos információk A dokumentációval kapcsolatos információk Dokumentáció érvényessége Kezelői utasítások dokumentuma Szerelékek (speciális tartozék) kezelési utasítása Pótalkatrész-katalógus VDMA szabályok az ipari targoncák rendeltetésszerű használatához Jelen kezelői utasítások a nyomtatás idején kapható valamennyi ipari targonca változat biztonságos működtetéséhez és megfelelő karbantartásához szükséges tudnivalókat ismerteti. Az ügyféligények alapján készített, speciális kivitelű targoncák jellemzőit külön kezelői utasítás tartalmazza. Felmerülő kérdéseivel forduljon a szervizközpont munkatársaihoz. Adja meg az adatlapon szereplő gyári számot és gyártási évet (lásd: "Jelölés fejezet") az erre a célra szolgáló helyen: Gyártási sz.... Gyártás éve... Műszaki jellegű kérdések esetén kérjük, adja meg a fenti számokat. A kezelői utasításokat az adott targoncához mellékelve találja. Ezt a gépkönyvet gondosan, és a gépkezelő számára bármikor elérhető helyen kell tárolni. Ha a kezelői utasítás elvész, a gépkezelőnek haladéktalanul igényelnie kell egy új példányt a gyártótól. A berendezés kezeléséért és karbantartásáért felelős személyeknek tisztában kell lenniük az ebben a dokumentumban foglaltakkal. Az üzemeltetőnek (lásd: "Felelős személy meghatározása" fejezet) biztosítania kell, hogy az összes targoncakezelő megkapja, elolvassa és megértse az utasításokat. Köszönjük, hogy elolvasta a jelen kezelői utasítást, és betartja az abban foglaltakat. Ha további kérdései vagy fejlesztési célú javaslatai vannak, illetve ha hibát fedezett fel, kérjük, forduljon a szervizközponthoz. A felhasználói útmutató kiadásának és frissítésének dátuma A kezelői utasítások kiadásának dátuma a borítóra nyomtatva található. A STILL folyamatosan törekszik az ipari targoncák jobbítására és fejlesztésére. Ebből az okból kifolyólag a gyártó fenntartja a változtatás jogát és a felhasználói útmutatóban foglalt információra hivatkozó követelések/panaszok elutasításának jogát. Ha targoncával kapcsolatos bármilyen műszaki segítségre van szüksége, kérjük, keresse fel a legközelebbi STILL szervizközpontot. Kellemes vezetést kíván Önnek a STILL GmbH Berzeliusstr Hamburg Germany Szerzői jogok és oltalmi jogok Ezt az utasítást kivonatosan is csak a gyártó határozott írásbeli engedélye alapján [HU]

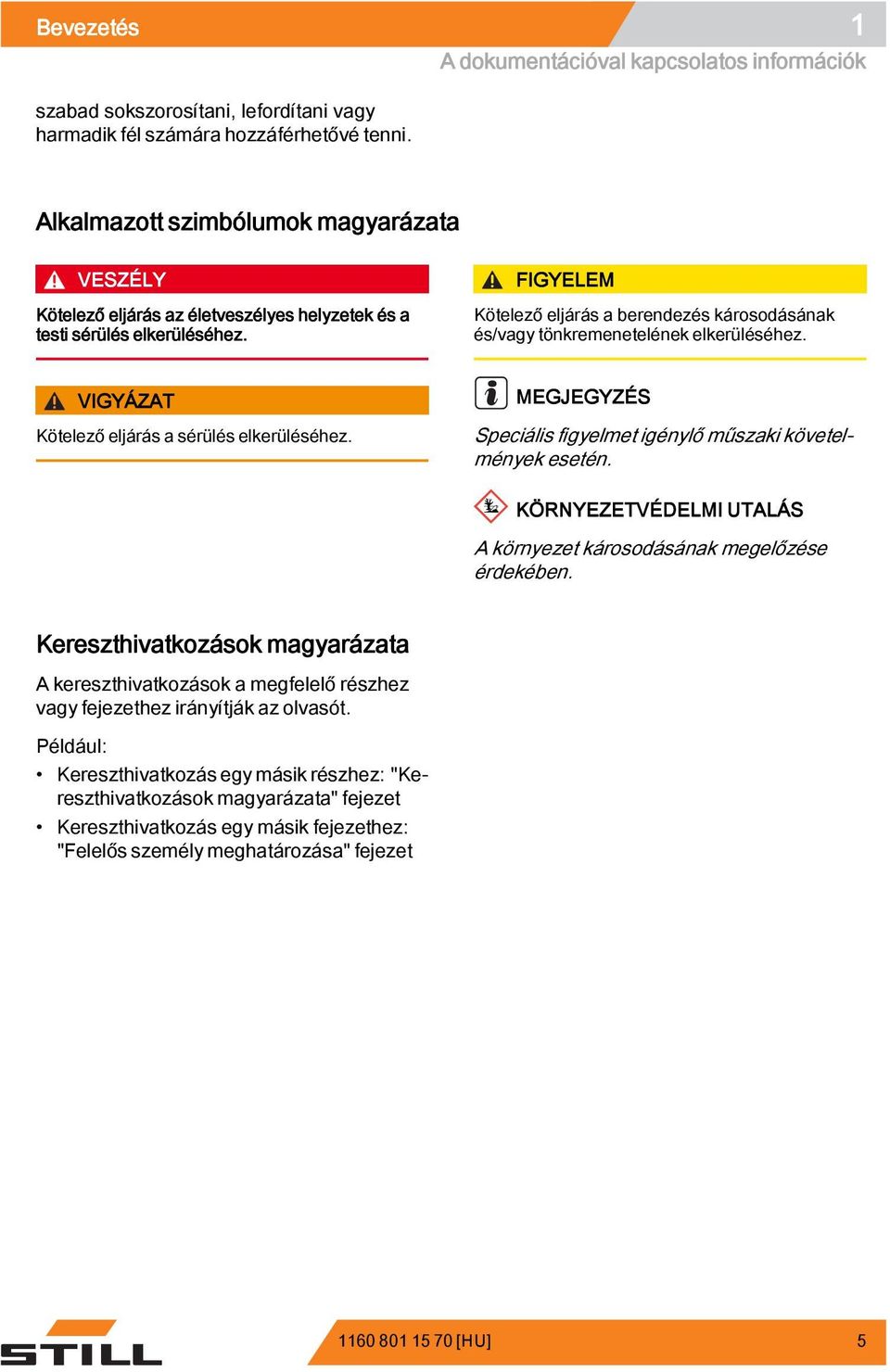

13 Bevezetés 1 szabad sokszorosítani, lefordítani vagy harmadik fél számára hozzáférhetővé tenni. A dokumentációval kapcsolatos információk Alkalmazott szimbólumok magyarázata VESZÉLY Kötelező eljárás az életveszélyes helyzetek és a testi sérülés elkerüléséhez. FIGYELEM Kötelező eljárás a berendezés károsodásának és/vagy tönkremenetelének elkerüléséhez. VIGYÁZAT Kötelező eljárás a sérülés elkerüléséhez. MEGJEGYZÉS Speciális figyelmet igénylő műszaki követelmények esetén. KÖRNYEZETVÉDELMI UTALÁS A környezet károsodásának megelőzése érdekében. Kereszthivatkozások magyarázata A kereszthivatkozások a megfelelő részhez vagy fejezethez irányítják az olvasót. Például: Kereszthivatkozás egy másik részhez: "Kereszthivatkozások magyarázata" fejezet Kereszthivatkozás egy másik fejezethez: "Felelős személy meghatározása" fejezet [HU] 5

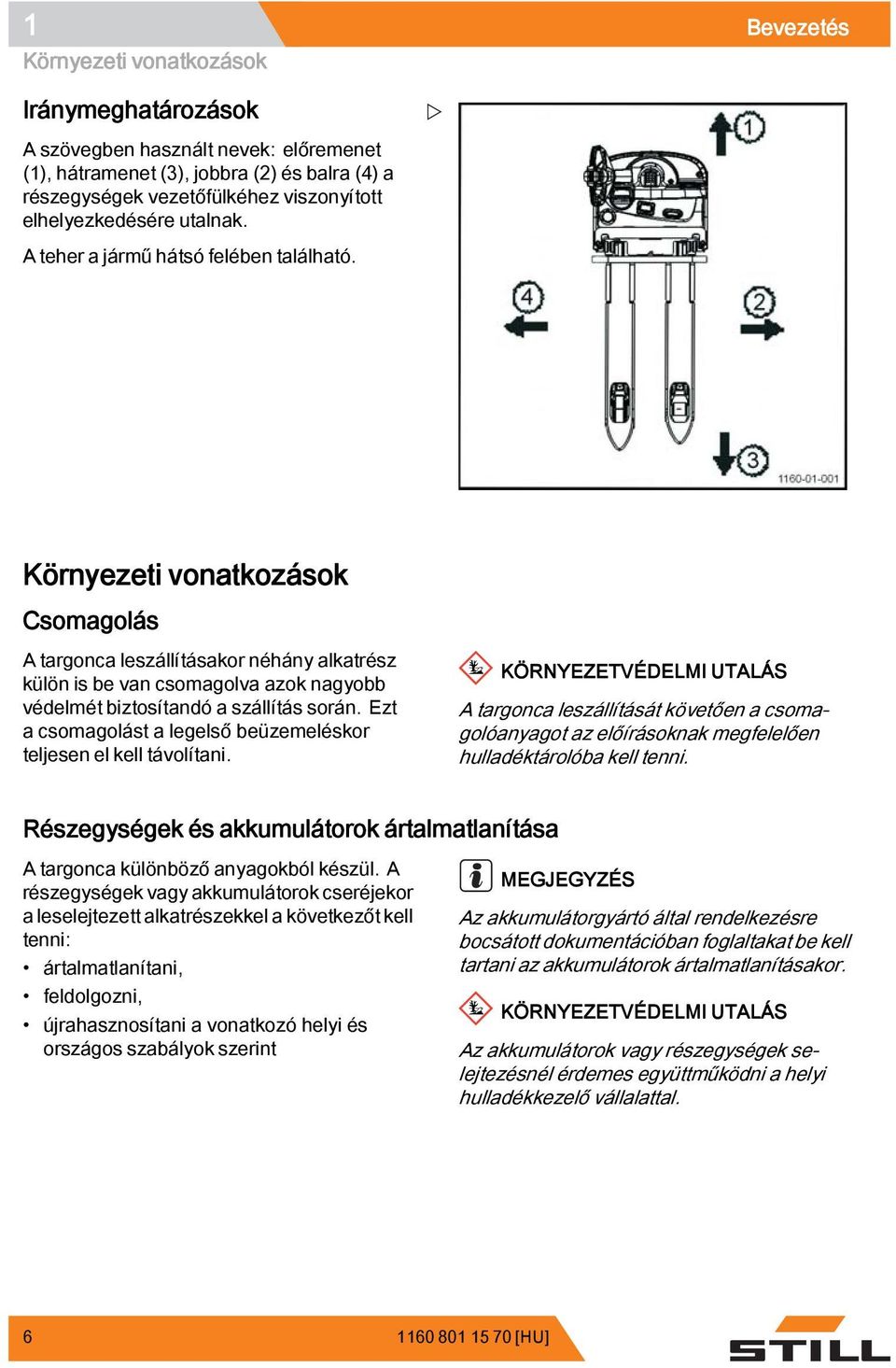

14 1 Bevezetés Környezeti vonatkozások Iránymeghatározások A szövegben használt nevek: előremenet (1), hátramenet (3), jobbra (2) és balra (4) a részegységek vezetőfülkéhez viszonyított elhelyezkedésére utalnak. A teher a jármű hátsó felében található. Környezeti vonatkozások Csomagolás A targonca leszállításakor néhány alkatrész külön is be van csomagolva azok nagyobb védelmét biztosítandó a szállítás során. Ezt a csomagolást a legelső beüzemeléskor teljesen el kell távolítani. KÖRNYEZETVÉDELMI UTALÁS A targonca leszállítását követően a csomagolóanyagot az előírásoknak megfelelően hulladéktárolóba kell tenni. Részegységek és akkumulátorok ártalmatlanítása A targonca különböző anyagokból készül. A részegységek vagy akkumulátorok cseréjekor a leselejtezett alkatrészekkel a következőt kell tenni: ártalmatlanítani, feldolgozni, újrahasznosítani a vonatkozó helyi és országos szabályok szerint MEGJEGYZÉS Az akkumulátorgyártó által rendelkezésre bocsátott dokumentációban foglaltakat be kell tartani az akkumulátorok ártalmatlanításakor. KÖRNYEZETVÉDELMI UTALÁS Az akkumulátorok vagy részegységek selejtezésnél érdemes együttműködni a helyi hulladékkezelő vállalattal [HU]

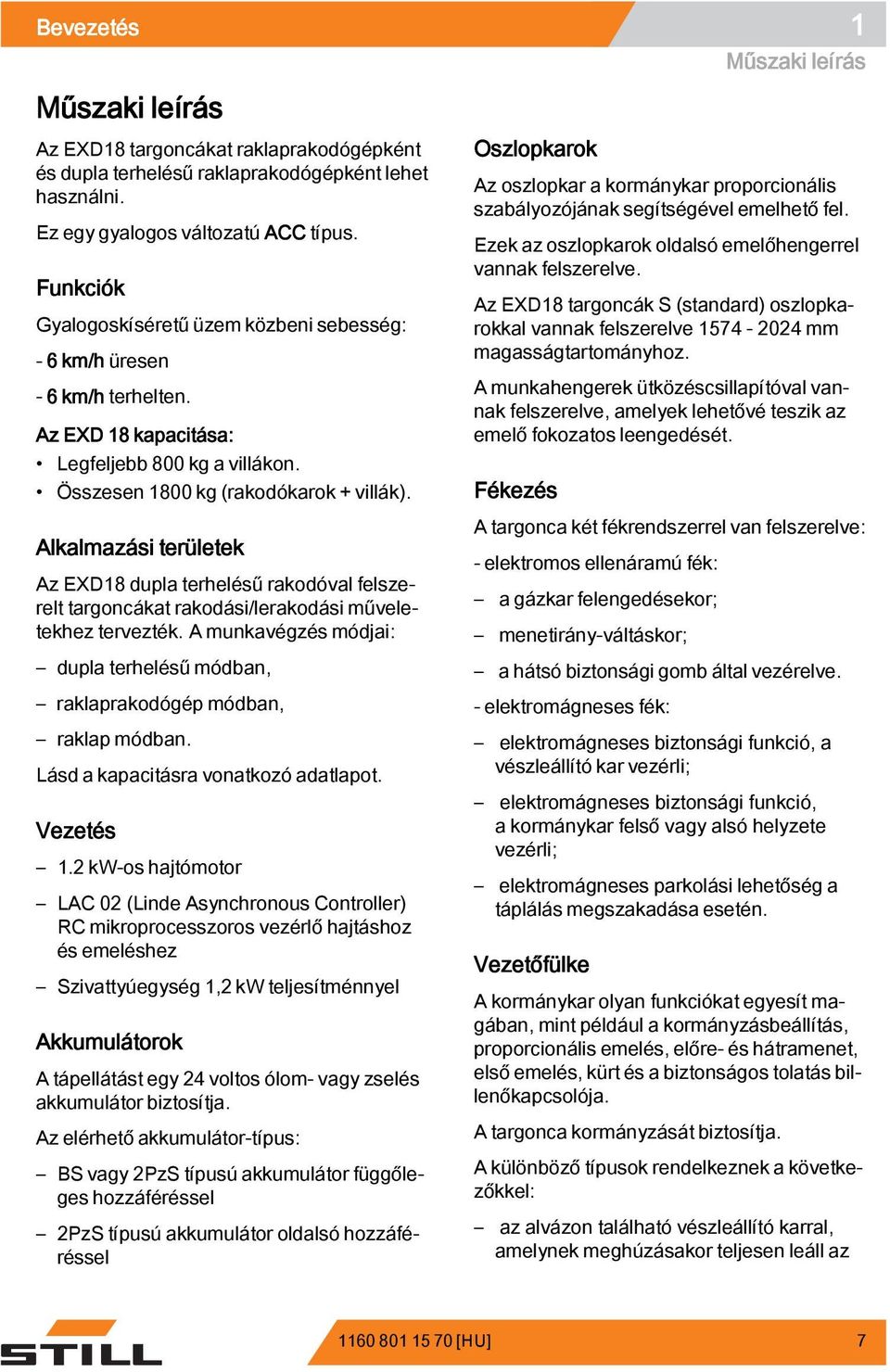

15 Bevezetés 1 Műszaki leírás Műszaki leírás Az EXD18 targoncákat raklaprakodógépként és dupla terhelésű raklaprakodógépként lehet használni. Ez egy gyalogos változatú ACC típus. Funkciók Gyalogoskíséretű üzem közbeni sebesség: - 6km/hüresen - 6km/hterhelten. Az EXD 18 kapacitása: Legfeljebb 800 kg a villákon. Összesen 1800 kg (rakodókarok + villák). Alkalmazási területek Az EXD18 dupla terhelésű rakodóval felszerelt targoncákat rakodási/lerakodási műveletekhez tervezték. A munkavégzés módjai: dupla terhelésű módban, raklaprakodógép módban, raklap módban. Lásd a kapacitásra vonatkozó adatlapot. Vezetés 1.2 kw-os hajtómotor LAC 02 (Linde Asynchronous Controller) RC mikroprocesszoros vezérlő hajtáshoz és emeléshez Szivattyúegység 1,2 kw teljesítménnyel Akkumulátorok A tápellátást egy 24 voltos ólom- vagy zselés akkumulátor biztosítja. Az elérhető akkumulátor-típus: BS vagy 2PzS típusú akkumulátor függőleges hozzáféréssel 2PzS típusú akkumulátor oldalsó hozzáféréssel Oszlopkarok Az oszlopkar a kormánykar proporcionális szabályozójának segítségével emelhető fel. Ezek az oszlopkarok oldalsó emelőhengerrel vannak felszerelve. Az EXD18 targoncák S (standard) oszlopkarokkal vannak felszerelve mm magasságtartományhoz. A munkahengerek ütközéscsillapítóval vannak felszerelve, amelyek lehetővé teszik az emelő fokozatos leengedését. Fékezés A targonca két fékrendszerrel van felszerelve: - elektromos ellenáramú fék: a gázkar felengedésekor; menetirány-váltáskor; a hátsó biztonsági gomb által vezérelve. - elektromágneses fék: elektromágneses biztonsági funkció, a vészleállító kar vezérli; elektromágneses biztonsági funkció, a kormánykar felső vagy alsó helyzete vezérli; elektromágneses parkolási lehetőség a táplálás megszakadása esetén. Vezetőfülke A kormánykar olyan funkciókat egyesít magában, mint például a kormányzásbeállítás, proporcionális emelés, előre- és hátramenet, első emelés, kürt és a biztonságos tolatás billenőkapcsolója. A targonca kormányzását biztosítja. A különböző típusok rendelkeznek a következőkkel: az alvázon található vészleállító karral, amelynek meghúzásakor teljesen leáll az [HU] 7

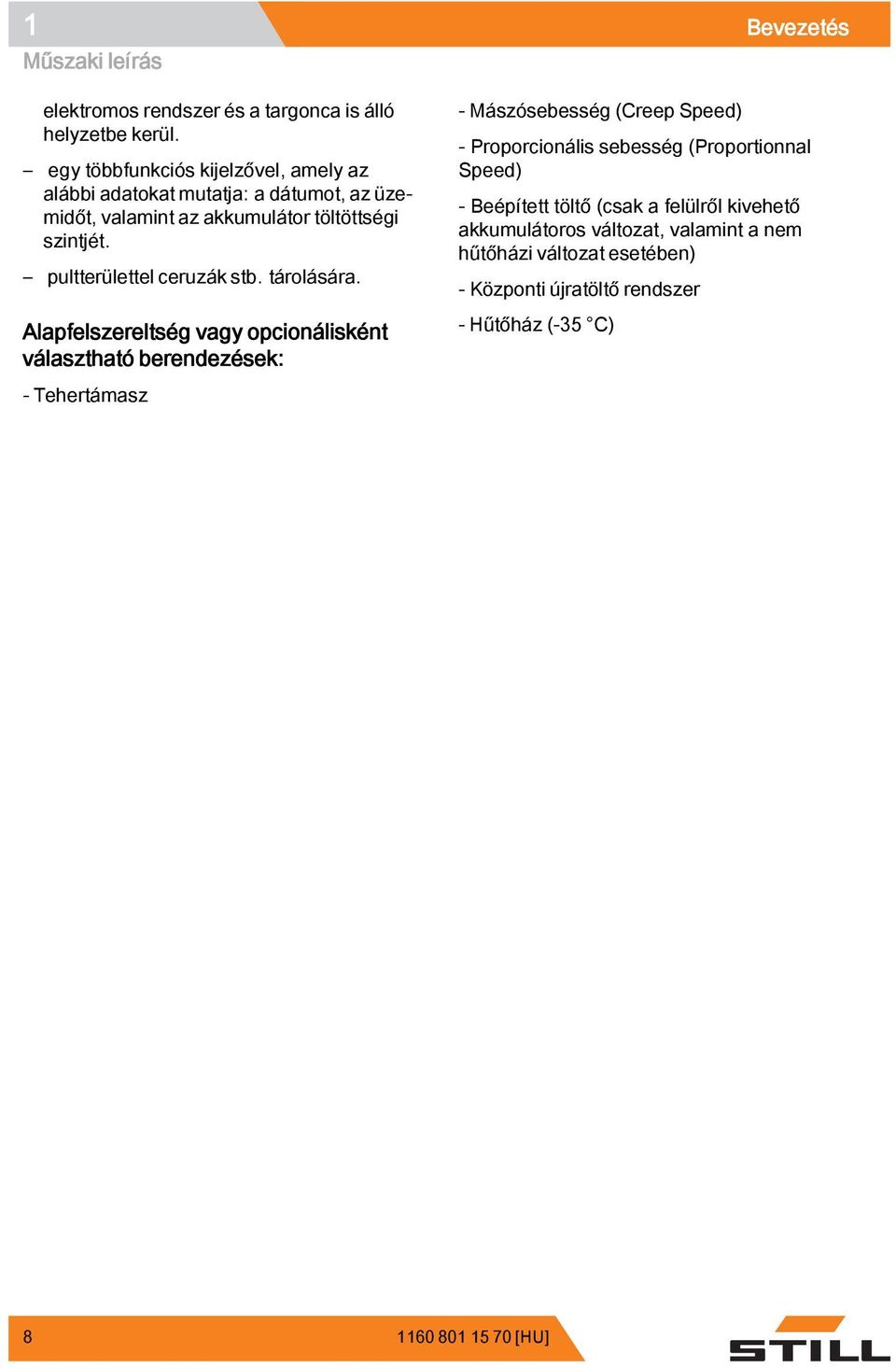

16 1 Bevezetés Műszaki leírás elektromos rendszer és a targonca is álló helyzetbe kerül. egy többfunkciós kijelzővel, amely az alábbi adatokat mutatja: a dátumot, az üzemidőt, valamint az akkumulátor töltöttségi szintjét. pultterülettel ceruzák stb. tárolására. Alapfelszereltség vagy opcionálisként választható berendezések: - Mászósebesség (Creep Speed) - Proporcionális sebesség (Proportionnal Speed) - Beépített töltő (csak a felülről kivehető akkumulátoros változat, valamint a nem hűtőházi változat esetében) - Központi újratöltő rendszer - Hűtőház (-35 C) - Tehertámasz [HU]

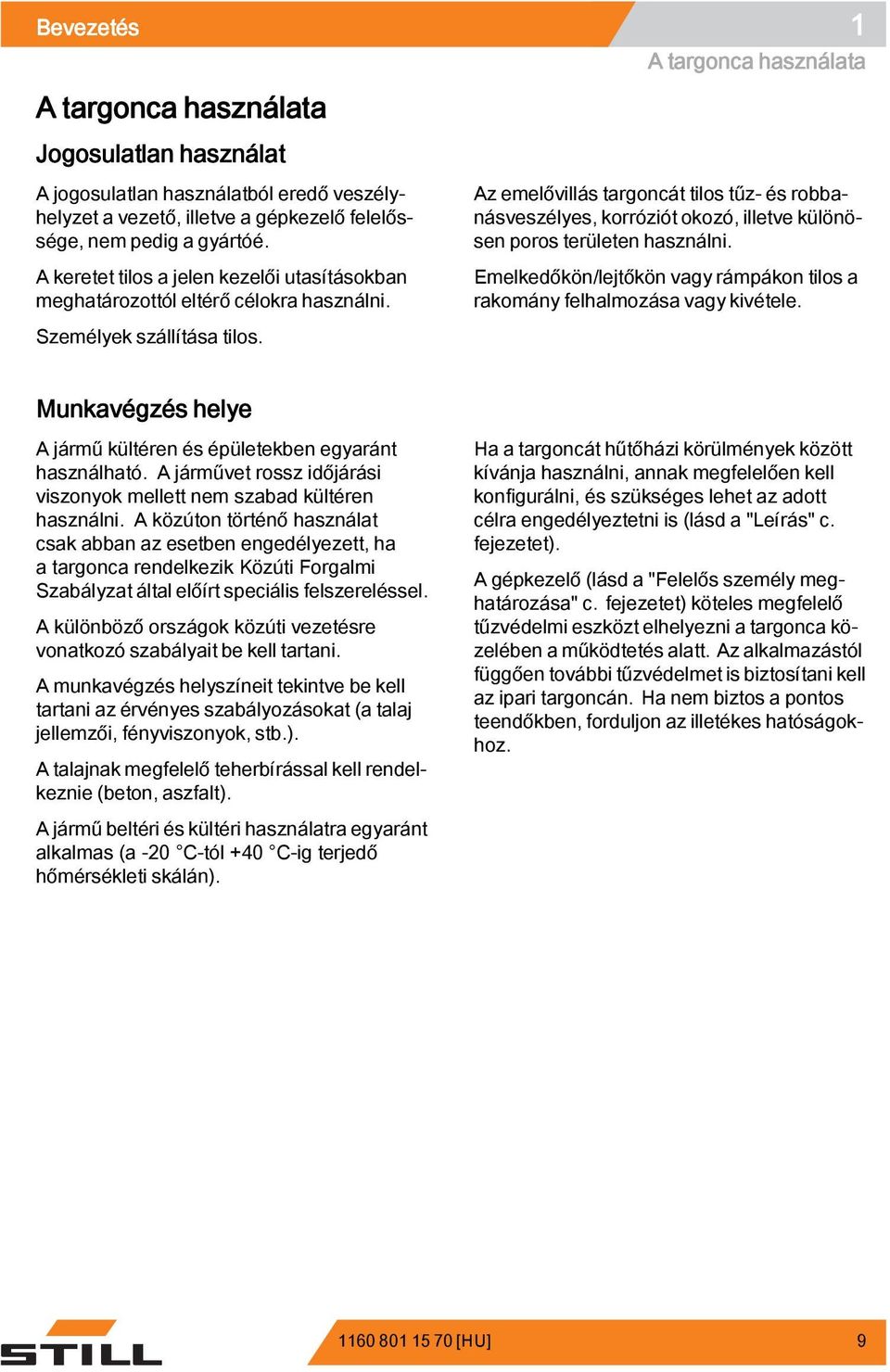

17 Bevezetés 1 A targonca használata A targonca használata Jogosulatlan használat A jogosulatlan használatból eredő veszélyhelyzet a vezető, illetve a gépkezelő felelőssége, nem pedig a gyártóé. A keretet tilos a jelen kezelői utasításokban meghatározottól eltérő célokra használni. Az emelővillás targoncát tilos tűz- és robbanásveszélyes, korróziót okozó, illetve különösen poros területen használni. Emelkedőkön/lejtőkön vagy rámpákon tilos a rakomány felhalmozása vagy kivétele. Személyek szállítása tilos. Munkavégzés helye A jármű kültéren és épületekben egyaránt használható. A járművet rossz időjárási viszonyok mellett nem szabad kültéren használni. A közúton történő használat csak abban az esetben engedélyezett, ha a targonca rendelkezik Közúti Forgalmi Szabályzat által előírt speciális felszereléssel. A különböző országok közúti vezetésre vonatkozó szabályait be kell tartani. A munkavégzés helyszíneit tekintve be kell tartani az érvényes szabályozásokat (a talaj jellemzői, fényviszonyok, stb.). A talajnak megfelelő teherbírással kell rendelkeznie (beton, aszfalt). Ha a targoncát hűtőházi körülmények között kívánja használni, annak megfelelően kell konfigurálni, és szükséges lehet az adott célra engedélyeztetni is (lásd a "Leírás" c. fejezetet). A gépkezelő (lásd a "Felelős személy meghatározása" c. fejezetet) köteles megfelelő tűzvédelmi eszközt elhelyezni a targonca közelében a működtetés alatt. Az alkalmazástól függően további tűzvédelmet is biztosítani kell az ipari targoncán. Ha nem biztos a pontos teendőkben, forduljon az illetékes hatóságokhoz. A jármű beltéri és kültéri használatra egyaránt alkalmas (a -20 C-tól +40 C-ig terjedő hőmérsékleti skálán) [HU] 9

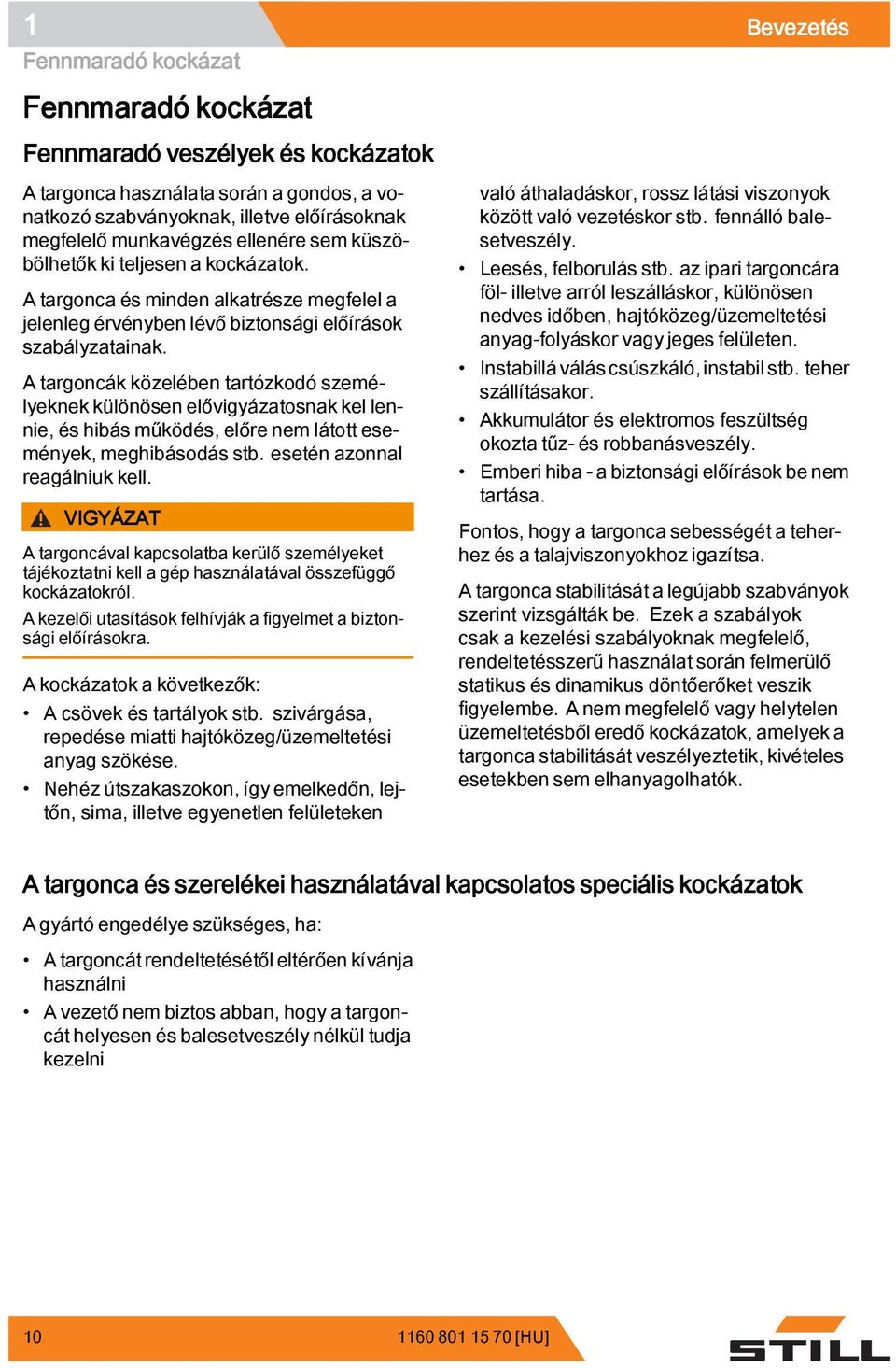

18 1 Bevezetés Fennmaradó kockázat Fennmaradó kockázat Fennmaradó veszélyek és kockázatok A targonca használata során a gondos, a vonatkozó szabványoknak, illetve előírásoknak megfelelő munkavégzés ellenére sem küszöbölhetők ki teljesen a kockázatok. A targonca és minden alkatrésze megfelel a jelenleg érvényben lévő biztonsági előírások szabályzatainak. A targoncák közelében tartózkodó személyeknek különösen elővigyázatosnak kel lennie, és hibás működés, előre nem látott események, meghibásodás stb. esetén azonnal reagálniuk kell. VIGYÁZAT A targoncával kapcsolatba kerülő személyeket tájékoztatni kell a gép használatával összefüggő kockázatokról. A kezelői utasítások felhívják a figyelmet a biztonsági előírásokra. A kockázatok a következők: A csövek és tartályok stb. szivárgása, repedése miatti hajtóközeg/üzemeltetési anyag szökése. Nehéz útszakaszokon, így emelkedőn, lejtőn, sima, illetve egyenetlen felületeken való áthaladáskor, rossz látási viszonyok között való vezetéskor stb. fennálló balesetveszély. Leesés, felborulás stb. az ipari targoncára föl- illetve arról leszálláskor, különösen nedves időben, hajtóközeg/üzemeltetési anyag-folyáskor vagy jeges felületen. Instabillá válás csúszkáló, instabil stb. teher szállításakor. Akkumulátor és elektromos feszültség okozta tűz- és robbanásveszély. Emberi hiba - a biztonsági előírások be nem tartása. Fontos, hogy a targonca sebességét a teherhezésatalajviszonyokhoz igazítsa. A targonca stabilitását a legújabb szabványok szerint vizsgálták be. Ezek a szabályok csak a kezelési szabályoknak megfelelő, rendeltetésszerű használat során felmerülő statikus és dinamikus döntőerőket veszik figyelembe. A nem megfelelő vagy helytelen üzemeltetésből eredő kockázatok, amelyek a targonca stabilitását veszélyeztetik, kivételes esetekben sem elhanyagolhatók. A targonca és szerelékei használatával kapcsolatos speciális kockázatok A gyártó engedélye szükséges, ha: A targoncát rendeltetésétől eltérően kívánja használni A vezető nem biztos abban, hogy a targoncát helyesen és balesetveszély nélkül tudja kezelni [HU]

19 Bevezetés 1 Fennmaradó kockázat [HU] 11

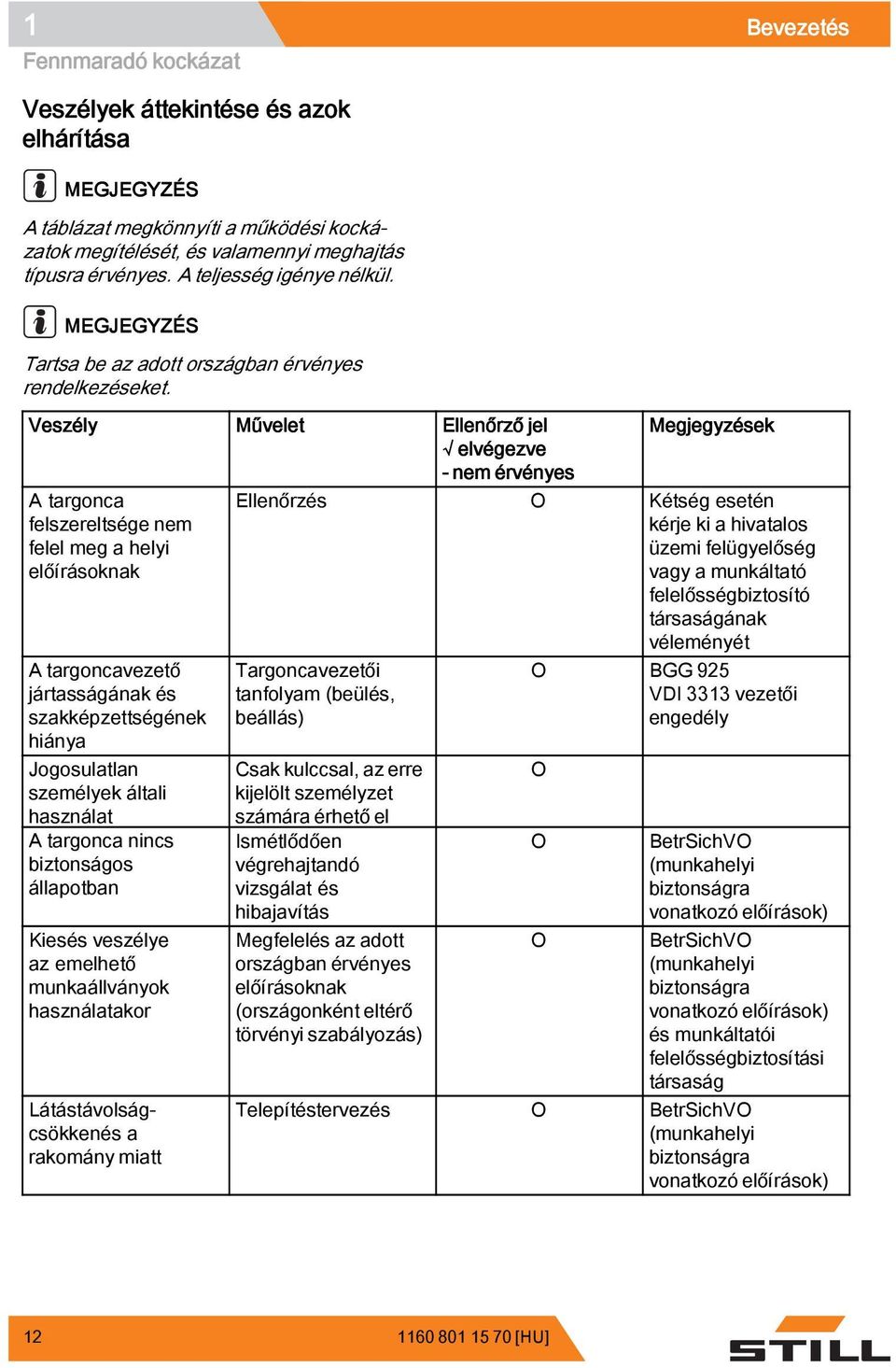

20 1 Bevezetés Fennmaradó kockázat Veszélyek áttekintése és azok elhárítása MEGJEGYZÉS A táblázat megkönnyíti a működési kockázatok megítélését, és valamennyi meghajtás típusra érvényes. A teljesség igénye nélkül. MEGJEGYZÉS Tartsa be az adott országban érvényes rendelkezéseket. Veszély Művelet Ellenőrző jel elvégezve - nem érvényes A targonca felszereltsége nem felelmegahelyi előírásoknak A targoncavezető jártasságának és szakképzettségének hiánya Jogosulatlan személyek általi használat A targonca nincs biztonságos állapotban Kiesés veszélye az emelhető munkaállványok használatakor Látástávolságcsökkenés a rakomány miatt Megjegyzések Ellenőrzés O Kétség esetén kérje ki a hivatalos üzemi felügyelőség vagy a munkáltató felelősségbiztosító társaságának véleményét Targoncavezetői tanfolyam (beülés, beállás) Csak kulccsal, az erre kijelölt személyzet számára érhető el Ismétlődően végrehajtandó vizsgálat és hibajavítás Megfelelés az adott országban érvényes előírásoknak (országonként eltérő törvényi szabályozás) O BGG 925 VDI 3313 vezetői engedély O O O BetrSichVO (munkahelyi biztonságra vonatkozó előírások) BetrSichVO (munkahelyi biztonságra vonatkozó előírások) és munkáltatói felelősségbiztosítási társaság Telepítéstervezés O BetrSichVO (munkahelyi biztonságra vonatkozó előírások) [HU]

21 Bevezetés 1 Fennmaradó kockázat Veszély Művelet Ellenőrző jel elvégezve - nem érvényes A belégzésre szolgáló levegő szennyeződése Megengedhetetlen használat (helytelen használat) A dízel kipufogógázok mérése és kiértékelése Az LPG-kipufogógázok mérése és kiértékelése Kezelői utasítások kiadása Írott használati utasítás a targoncavezető számára Be kell tartani a munkahelyi biztonságra vonatkozó előírásokat (BetrSichVO), a kezelési utasításokat, valamint a VDMA O O O O O Megjegyzések TRGS 554 és BetrSichVO (munkahelyi biztonságra vonatkozó előírások) MAK (maximális munkahelyi koncentráció lista) és BetrSichVO (munkahelyi biztonságra vonatkozó előírások) BetrSichVO (munkahelyi biztonságra vonatkozó előírások) és ArbSchG (Munkavédelmi intézkedések foganatosításáról szóló törvény a foglalkoztatottak biztonsági és egészségügyi védelmének javítása érdekében) BetrSichVO (munkahelyi biztonságra vonatkozó előírások) és ArbSchG (Munkavédelmi intézkedések foganatosításáról szóló törvény a foglalkoztatottak biztonsági és egészségügyi védelmének javítása érdekében) [HU] 13

22 1 Bevezetés Fennmaradó kockázat Veszély Művelet Ellenőrző jel elvégezve - nem érvényes Tankoláskor (Német Gép- és Berendezésgyártók Szövetsége) szabályzatban foglaltakat. Megjegyzések a) dízel Be kell tartani a munkahelyi biztonságra vonatkozó előírásokat (BetrSichVO), a kezelői utasításokat, valamint a VDMA (Német Gép- és Berendezésgyártók Szövetsége) szabályzatban foglaltakat. b) LPG (cseppfolyós gázok) Az akkumulátor töltésekor Akkumulátortöltők használatakor Kövesse a következőkben szereplő előírásokat: BGV D34, kezelői utasítások és VDMA szabályok Be kell tartani a munkahelyi biztonságra vonatkozó előírásokat (BetrSichVO), a kezelői utasításokat, valamint a VDMA (Német Gép- és Berendezésgyártók Szövetsége) szabályzatban foglaltakat. Kövesse a BetrSichVO (munkahelyi biztonságra vonatkozó előírások), a BGR 104, valamint a kezelői utasításokban foglaltakat O O O O VDE 0510: Különösen - Gondoskodjon a megfelelő szellőzésről - A szigetelési érték legyen a megengedett tartományon belül BetrSichVO (munkahelyi biztonságra vonatkozó előírások) és BGR [HU]

23 . Bevezetés 1 Fennmaradó kockázat Veszély Művelet Ellenőrző jel elvégezve - nem érvényes LPG targoncák parkolásakor Kövesse a BetrSichVO (munkahelyi biztonságra vonatkozó előírások), a BGR 104, valamint a kezelői utasításokban foglaltakat Vezető nélküli szállítórendszerek esetén O Megjegyzések BetrSichVO (munkahelyi biztonságra vonatkozó előírások) és BGR 104 Nem megfelelő minőségű útvonalak Nem megfelelő / csúszkáló teherhordó Előre nem látható vezetői magatartás Blokkolt közlekedési utak Egymást keresztező haladási útvonalak Nincs személyérzékelés a rakomány lerakása és felemelése közben Tisztítsa meg (akadályoktól is) a közlekedési útvonalakat Helyezze rá újra a rakományt a raklapra O O BetrSichVO (munkahelyi biztonságra vonatkozó előírások) BetrSichVO (munkahelyi biztonságra vonatkozó előírások) Munkatárs képzése O BetrSichVO (munkahelyi biztonságra vonatkozó előírások) Lássa el jelöléssel a közlekedési utakat Tartsa szabadon a haladási útvonalakat Jobbkézszabály követése O O BetrSichVO (munkahelyi biztonságra vonatkozó előírások) BetrSichVO (munkahelyi biztonságra vonatkozó előírások) Munkatárs képzése O BetrSichVO (munkahelyi biztonságra vonatkozó előírások) Az alkalmazottakat érintő veszélyforrások Az üzemeltetőnek azonosítania és elemeznie kell a targonca használatával járó veszélyeket. Azt is meg kell határoznia, mely munkahelyi biztonsági és egészségi intézkedéseket kell kidolgoznia az alkalmazottak védelmében. A targoncavezető számára az üzemeltetőnek a kezelői utasítások vázlatát kell biztosítania. Ki kell neveznie egy biztonsági és egészségvédelmi felelőst. Az ipari targonca szerkezeti felépítése és felszereltsége megfelel a 2006/42/EK gépészeti irányelv előírásainak, és CE-jelöléssel rendelkezik. Éppen ezért ezek a tényezők nem képezik a kockázat-megítélés részét, ahogyan [HU] 15

24 1 Bevezetés Fennmaradó kockázat az egyéb, CE-jelzéssel ellátott szerelékek sem. Az üzemeltetőnek úgy kell kiválasztania a targonca típusát és felszereltségét, hogy az megfeleljen a helyi előírásoknak. A vizsgálat eredményét közre kell bocsátani. A targoncák hasonló üzemi feltételei esetén a kockázatok összefoglalhatók. Ez az áttekintés (lásd a "Veszélyek áttekintése és azok elhárítása" c. fejezetet) az előírásoknak való megfelelés megkönnyítését szolgálja. Az áttekintés tartalmazza az előírásoknak való meg nem felelés esetén bekövetkező balesetek főbb okait. Amennyiben egy adott telephelyen egyéb fontos kockázatok is felmerülnek, azokat külön is figyelembe kell venni. A targoncák használatának körülményei a legtöbb üzemi területen javarészt hasonlóak. A veszélyek így egyetlen áttekintésben is összefoglalhatók. Javasolt a munkáltató felelősségbiztosítási társasága által közreadott vonatkozó információkat is bevenni az áttekintésbe [HU]
