1

2 1. lecke Hajtószíjak funkciói Tengelyek közötti hajtás ( erő és nyomaték ) átvitelére szolgáló eszközök. A hajtás leggyengébb pontjai, így a hajtásátvitel mellett a "biztosíték" feladatát is betöltik: Inkább a szíj szakadjon, mint a tengely csavarodjon!. 2.rész Ékszíjak felépítése 3. rész Ékszíjak méretei Az ékszíjakat három alapvető mérettel határozhatjuk meg: Profil szélesség Profil magasság Szíjhossz Belül mért hossz Li Működési hossz Lp, Lw, Ld (közép méret) Kívül mért hossz La Az ékszíj hosszának meghatározásával van a legtöbb probléma, ezért ez a legtöbb figyelmet igénylő adat.

3 4. rész Csoportosítás gyártástechnológiai szempontból 1. Burkolt technológiával készült hajtószíjak A trapéz alakúra formázott maganyagra spirálisan felcsavarva ráfektetik az erőhordozó szálakat, majd ezt betakarják egy másik réteg gumival. Az így képződött trapéz keresztmetszetű testet gumírozott borítóvászonnal tekerik be folyamatos vulkanizálás mellett. Vágott technológiával készült hajtószíjak 2. Vágott technológiával készült hajtószíjak Az ékszíj olyan gumi rétegekből épül fel, melyben bolyhosított poliészterszál darabkák adják a réteg szilárdságát. Ezeket a rétegeket helyezik fel egy fogazott, henger alakú szerszámra. Bizonyos rétegvastagság elérése után spirálisan felcsévélik az erőhordozó szálakat, majd ezt beborítják egy gumírozott szövettel. Majd vulkanizálás után az így kapott palástot vágják fel megfelelő profilú ékszíjakra.

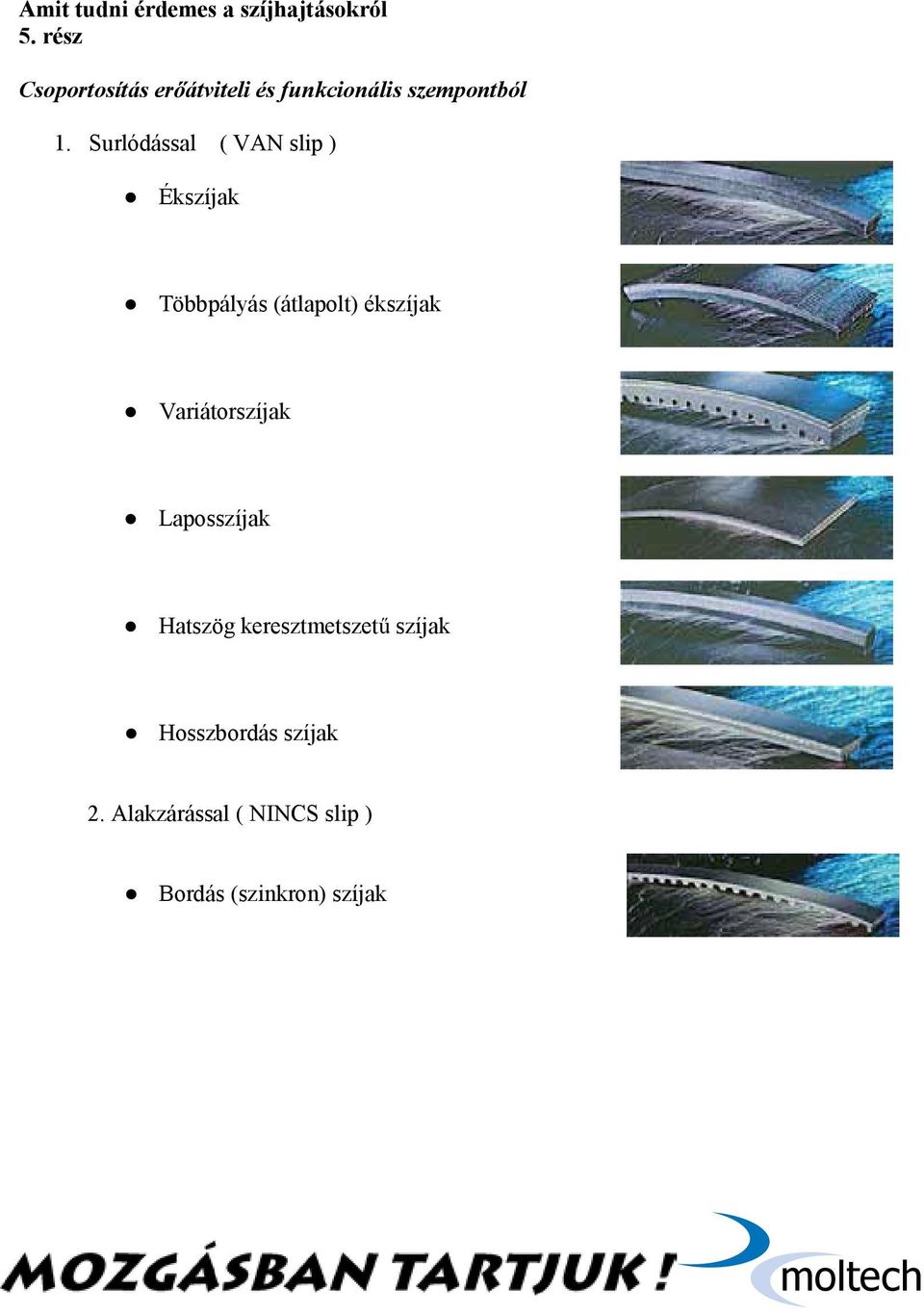

4 5. rész Csoportosítás erőátviteli és funkcionális szempontból 1. Surlódással ( VAN slip ) Ékszíjak Többpályás (átlapolt) ékszíjak Variátorszíjak Laposszíjak Hatszög keresztmetszetű szíjak Hosszbordás szíjak 2. Alakzárással ( NINCS slip ) Bordás (szinkron) szíjak

5 6. rész Csoportosítás a profil szempontjából Normál profilú burkolt ( klasszikus ) Normál profilú fogazott Magas profilú burkolt Magas profilú fogazott 7. lecke Ékszíjak méretezése Betűjel Profilméret W x T Z 10 x 6 A 13 x 8 B 17 x 11 C 22 x 14 D 32 x 19 E 40 x 25 8 x 5 20 x x 16 Szabványos Szabványon kívüli A legnagyobb tömegben ezekkel a szíjakkal találkozunk. Elsősorban régebbi gépekben karbantartásnál csere ékszíjként használatos.

6 8. lecke Normál profilú fogazott ékszíjak Betűjel Profilméret W x T ZX 10 x 6 AX 13 x 8 BX 17 x 11 CX 22 x 14 Jelölése: BX 1442 Ld BX 59 A régebbi burkolt normál profilú ékszíjak kiváltására használják. A fogazás pontosabb illeszkedést biztosít és rugalmasabb is, így lényegesen nő a hajtás élettartama. Fontos, ékszíjtárcsa cseréje nélkül is kiváltható a burkolt ékszíj. Értelemszerűen: Z10 ZX, A13 AX, B17 BX, C22 CX. 9. lecke Magas profilú burkolt ékszíjak Profilméret Betűjel W x T SPZ 9,7 x 8 SPA 12,7 x 10 SPB 16,3 x 13 SPC 22 x 18 Jelölése: SPZ 1500 Ld A klasszikus ékszíjak továbbfejlesztése. A profil méretarányai megváltoztak, alapvetően magasabb a szíj. A nagyobb felfekvő felület miatt nagyobb teljesítmények átvitelére is alkalmas.

7 10. lecke Magas profilú fogazott ékszíjak Profilméret Betűjel W x T XPZ 9,7 x 8 XPA 12,7 x 10 XPB 16,3 x 13 XPC 22 x 18 Jelölése: XPZ 1500 Ld A magas profilú ékszíj előnyös tulajdonsági tovább nőttek a fogazással. Rugalmassága és alakja révén nagy teljesítményeket képes egyik tengelyről a másikra továbbítani hosszú élettartam mellett. Ugyanazokat az ékszíjtárcsák használhatóak mint a burkolt magas profilú ékszíjaknál. SPZ XPZ, SPA XPA, SPB XPB, SPC XPC 11. lecke Magas profilú járműipari ékszíjak Profilméret Betűjel W x T 9,5 9,7 x 8 12,5 12,7 x 10 AVX10 10 x 8 AVX x 8 Jelölése: 12, La Profil Hossz Hossz mérési helye A járműipari ékszíjak elsősorban gépjárművek hűtőventillátorát, generátorát, szervómotorját hajtják. Profilméretei megegyeznek az iparban használatos ékszíjakéval: SPZ 9,5, SPA 12,5, XPZ AVX10, XPA AVX13. A járműipari ékszíjak hosszát mindig kívül mérve adják meg.

8 12. lecke Átlapolt, vagy többpályás szíjak Profilméret Betűjel W x T E HA 13x10 15,88 HB 17x13 19,50 HC 22x17 25,40 /15J v. /5V 15x Jelölése: HC La Profil Sorok Hossz Hossz mérési helye száma Több egymás mellett futó ékszíjat felül egy átlapolással összekötve egy rendkívül jó tulajdonságokkal rendelkező hajtószíjat kapunk. Előnye a vibráció csillapítása mellett, az egyes szíjak méretbeli azonossága, valamint a megnövekedett teherbíró képessége. Mezőgazdasági gépeken előszeretettel alkalmazzák tengelykapcsoló elemként is. 13. lecke Variátorszíjak Funkciója : Fokozatmentes hajtóművekben a két tengely közötti hajtás megvalósítása Ipari felhasználású variátorszíjak Mezőgazdasági felhasználású variátorszíjak Gyártáskor a nagy keresztirányú igénybevétel felvételére speciális gumikeveréket, keresztirányú szöveterősítést és bolyhosított poliészterszálakat alkalmaznak.

9 14. lecke Mezőgazdasági variátorszíjak Profilméret W x T Betűjel HG 16,5 x 8 HH 20,4 x 10 HI 25,4 x 12,7 HJ 31,8 x 15,1 HK 38,1 x 17,5 HL 44,5 x 19,8 HM 50,8 x 22,2 MN 57,2 x 23,9 HO 63,5 x 25,4 Jelölése: HK 2420 La Profil Hossz Hossz mérési helye Megismerhetők robosztus kinézetükről. Gabona betakarító gépeken cséplődob, szelelő ventillátor és motolla fordulatszámát szabályozzák ezekkel a szíjakkal szerelt variátor hajtóművekkel. Régebbi, nem hidromotorral hajtott kombájnokon a menetsebesség finom állítására menetelő variátorszíjként is alkalmazzák. Főleg a dobvariátorszíjaknál, valamint a menetelő variátorszíjaknál előszeretettel használnak kevlár erőhordozókat a jó mérettartásuk miatt és különleges gumikeveréket a magas hőmérséklet, poros és olajos, zsíros környezet miatt.

10 15. lecke Ipari variátorszíjak Profilméret W x Wp x T Betűjel W W W W31, ,5 10 W W W W W Jelölése: 22 x Li Profil szélesség, magaság Hossz Hossz mérési helye Iparban használatos variátorszíjak már ránézésre megkülönböztethetők a mezőgazdaságban használatosaktól. Profil szélességükhöz képest nem olyan magasak, mint mezőgazdasági társaik. Az eltérő arányok mellett még a méretektől függően a profilszög is változik. A különböző szabványok különböző jelöléseket alkalmaznak.

11 16. lecke Laposszíjjak Gumi alapanyagú Műanyag erőátviteli rétegű Ez az egyik legrégebben alkalmazott hajtószíj. A bőrből készült hajtószíjakat mára felváltották a gumi és a korszerű műanyag, bőr, gumi kombinációjából készült modern laposszíjak. A gumiból készült laposszíjak felhasználási területe elsősorban a mezőgazdaság, ahol gépeken tengelykapcsoló szíjként alkalmazzák. A műanyag erőátviteli réteggel rendelkező hajtószíjak felhasználási terület és áruk miatt teljesen más kategóriába tartoznak 17. lecke Hatszög keresztmetszetű szíjak Profilméret Betűjel W T HAA/AA HBB/BB HCC/CC x Jelölése: HBB 4580 Profil B 17-es dupla Hossz A köznyelvben hatsarkos, vagy dupla ékszíjként is emlegetik. Kétoldali hajtásra alkalmasak. Előszeretettel alkalmazzák mezőgazdasági gépeken. A hatszög keresztmetszetű szíjak a klasszikus normálprofilú ékszíjakból származtathatók: A13 HAA, B17 HBB, C22 HCC, D32 HDD.

12 18. lecke Hosszbordás (mikrobordás) szíjak Profilméret Betűjel s h PH 1,6 3 PJ 2,34 4 PK 3,54 6 PL 4,7 10 PM 9,4 17 Jelölése: PJ Profil Bordák száma Hossz A hosszbordás szíjakat a járműipartól kezdve az iparon keresztül a mezőgazdaságig széleskörben alkalmazzák. Elsősorban nagy teherbírása, stabilitása és vibrációmentes működése miatt.

13 19. lecke Szinkron vagy bordás szíjak Zoll alapú mérési rendszer e (mm) s (mm) ht (mm) 2 ß (o) hs (mm) MXL 2,3 1,14 0, ,14 XXL 3,18 1,73 0, ,52 XL 5,08 2,57 1, ,3 L 9,53 4,65 1, ,6 H 12,7 6,12 2, ,3 XH 22,23 12,57 6, ,2 Jelölése: H Profil Hossz Szélesség 120 inch 50 inch Két tengely közötti hajtást valósít meg alakzárással, csúszás ( NINCS slip) nélkül. Elsősorban az iparban használják. Az erőhordozó szálak lehetnek poliészter, kevlár és fémsodrony, a szíj anyaga poliuretán vagy kloroprén.

14 20. lecke Szinkron vagy bordás szíjak Metrikus alapú mérési rendszer e (mm) ht (mm) h (mm) 3 M 3 1,2 2,4 5 M 5 2,1 3,8 8 M 8 3,4 5,6 14 M 14 6,1 10 Jelölése: HTD 8M Profil Hossz Szélesség 1800 mm 50 mm Az M-es típusokon kívül még a T tipusú trapéz fogú metrikus bordásszíjak is elterjedtek. Amennyiben a bordásszíjak dupla (alul-felül) fogazásúak akkor ezt egy nagy D betű jelzi, pl.: DHTD5M

15 21. lecke Ékszíjak felrakása A helyes felrakás az ábrán látható módon történik. A tárcsát Y irányban visszaengedve az ékszíjat berakjuk, majd X irányban megfeszítjük. Feszítővas használata szigorúan tilos, mert az ékszíjban maradandó károsodást okozhat akár külsérelmi nyom nélkül is!!! 22. lecke Helyes ékszíjtárcsa beállítás A felrakáskor ellenőrizni kell a tárcsák párhuzamosságát valamint azt, hogy egy síkban helyezkednek-e el!

16 23. lecke Helyes ékszíjtárcsa beállítás A megengedhető legnagyobb párhuzamossági eltérés a tengelytávolság 10% -a! A megengedhető legnagyobb szögeltérés 0,5! 24. lecke Helyes szíjfeszesség beállítása A helyes szíjfeszesség beállítása elengedhetetlen. Két alapvető eljárás létezik. Az egyik módszer, a fenti ábrán látható ó elmozdulást méri adott K erőhatás eredményeképpen az l fesztáv felénél. A másik módszer, a megfeszített szíj "megpendítésével" rezonancia keletkezik az ékszíjban, melyet frekvenciamérővel megmérünk.

17 25. lecke Helyes szíjfeszesség beállítása Poliészter erőhordozó szállal ellátott hajtószíj: Felrakás után 6-8 és kb. 48 üó-val utánfeszítés szükséges! Kevlár (aramid) erőhordozóval ellátott hajtószíj: Felrakás után 2-3 üó-val utánfeszítés szükséges! 26. lecke Ékszíj élettartamát befolyásoló tényezők Élettartam Tárcsaátmérő NŐ NŐ Teljesítmény átvitel NŐ CSÖKKEN Fordulatszám NŐ CSÖKKEN Hőmérséklet NŐ CSÖKKEN Az ékszíjakat elméleti üzemórára tervezik, melyet ideális (laboratóriumi) körülmények között kell teljesítenie. Egy-egy tényező változtatására az élettartam exponenciális jellegű módosulással reagál.

18 27. lecke Ékszíj élettartamát befolyásoló tényezők P=3 kw, profil: B mm 203 mm üó: 455 üó: mm 114 mm A fenti példában is jól látható, hogy milyen sokkoló különbségek fodulhatnak elő egy-egy tényező megváltoztatásával. Itt minden tényező azonos, csak a tárcsaátmérőket növeltük meg arányosan.

19 29. lecke Buktatók Melyiket adjam? pl. a vevő "32 x 3200"-es ékszíjat keres: 1. D Li normál profilú ipari ékszíj Li 40 -os profilszögű széles ékszíj (JOHN DEERE alkalmazza előszeretettel) La 28 -os profilszögű burkolt variátorszíj 4. HJ 3200 La 28 -os profilszögű vágott variátorszíj 30. lecke Buktatók Az előző példában jól látható, hogy a hiányos információ kissebb-nagyobb hibákhoz, azonosítási problémákhoz vezethet. Ezek kiküszöbölésére az alábbi kérdéseket tegyük fel vásárlóinknak: Hol mérte a szíj hosszát? Belül Kívül Rá volt írva a hajtószíjra Milyen hajtásban szerepelt? Variálható Sima ékszíjhajtás Milyen gépen van a hajtószíj? Milyen funkciót lát el a gépen a hajtás? Van-e cikkszáma? Esetleg meg van-e az eredeti szíj? Mennyit nyúlhatott az szíj? Mekkora állítási lehetőség van az alapállapothoz képest?

20 31. lecke Ami biztosan garanciális csere A variátorszíj összeroppan Szíjprofil felső, hosszabb alapja felpúposodik Elvágva a szíjat a kordszálak részlegesen (esetleg teljesen) hiányoznak Gyártástechnológiai probléma Kitüremkedés van a szíjon Gyártástechnológiai probléma 32. lecke Ami biztosan garanciális csere Az erőhordozó szálak elválnak az alsó ágyazó gumirétegtől és ez a gumi porózus felületű. Gyártástechnológiai probléma Minden külsérelmi nyom nélkül az átlapolás leválik a többsoros ékszíjról Gyártástechnológiai probléma Minden külsérelmi nyom nélkül a burkolószövet leválik a szíjról Gyártástechnológiai probléma 33. lecke Ami biztosan nem garanciális csere Az ékszíjprofil oldalainak alsó fele aránytalanul kopott. Nem a tárcsához való (nagyobb) profilt alkalmaztak Az ékszíj nem hajt rendesen, a profil alsó rövidebb alapja erősen kopott. Nem a tárcsához való (kissebb) profilt alkalmaztak Egyetlen helyen van a maganyag eltörve. Feszítővasas felrakási módszer eredménye

21 34. lecke Ami biztosan nem garanciális csere A szíj oldala meg van égve, kemény, kormos, tükrös felület alakult ki. A hajtott tengely megszorult valamilyen oknál fogva, a hajtó szíjtárcsa tovább forgott és a surlódástól nagy hő fejlődött Egyik oldal aránytalan kopása. Ékszíjtárcsák párhuzamossági vagy egy síkban történő elhelyezkedésének beállítási problémájára utal Éles bevágások a szíj felületén. Valamilyen idegen tárgy beleér a hajtásba működés közben 35. lecke Ami biztosan nem garanciális csere A szíj oldala meg van égve, kemény, kormos, tükrös felület alakult ki. A hajtott tengely megszorult valamilyen oknál fogva, a hajtó szíjtárcsa tovább forgott és a surlódástól nagy hő fejlődött Egyik oldal aránytalan kopása. Ékszíjtárcsák párhuzamossági vagy egy síkban történő elhelyezkedésének beállítási problémájára utal Éles bevágások a szíj felületén. Valamilyen idegen tárgy beleér a hajtásba működés közben

22 36. lecke Kétes esetek A szíjon nincs külsérelmi nyom, azonban "robbanásszerű" szakadás tapasztalható Gyártási hiba Túlterhelés Feszítővasas felrakáskor megroppannak az erőhordozók melyek egy későbbi kiszámíthatatlanul nagyobb lökésszerű terhelésnél egyszer elszakadnak Totálisan "szétszedett " szíjmaradvány A "rutinos" kombájnos, ha valahol megégette, megcsúsztatta a szíjat, addig hajtja, amíg darabjaira nem hullik, amíg már megállapíthatatlan az eredeti ok Az elbírálásnál elsősorban "üzletpolititikai" szempontokat veszünk figyelembe!
