3 Vezetékelőkészítés szerszámai KB-UNI Kétélű csupaszítókés 160 mm 70 g MACS6 Automata csupaszító és vágó szerszám Csupaszítható méret: 0,02-10 mm mm 180 g TKCS Automata csupaszító és vágó szerszám TP700A, TP700B Univerzális vezetékcsupaszító szerszám Csupaszítható méret: 0,1-4(6) mm mm 175 g 180 mm 380 g Tracon Csupaszítható kód méret TP700A 0,2-2,5 mm 2 TP700B 0,75-6 mm 2 LY731 Csupaszítható, vágó és présszerszám Csupaszítható méret: 0,5-6 mm mm 300 g RG317 Koax csatlakozók (BNC, TNC és RG) présszerszáma Préselési méretek: 1,72 / 2,6 / 5,4 / 6,5 / 8,1 mm RJ468 Vágó, csupaszító és présszerszám 4, 6, 8 és 10 pólusú telefoncsatlakozókhoz 220 mm 310 g 9039 szigeteletlen, szigetelt, egyes- és ikerérvéghüvelyekhez Préselési tartomány: 6-16 mm 2 RJ11 RJ12 B/2 RJ50 RJ45

4 Vezetékelőkészítés szerszámai 9102-LT szigeteletlen, szigetelt, egyes és iker érvéghüvelyekhez Préselési tartomány: 0,25-2,5 mm mm 160 g 9004-LT szigeteletlen, szigetelt, egyes és iker érvéghüvelyekhez Préselési tartomány: 0,5-16 mm mm 320 g 9039A-SPEC szigeteletlen, szigetelt, egyes és iker érvéghüvelyekhez Préselési tartomány: 0,25-6 mm mm 400 g 9039B-SPEC szigeteletlen, szigetelt, egyes és iker érvéghüvelyekhez Préselési tartomány: 6-16 mm mm 470 g 9039-HEXA szigeteletlen, szigetelt, egyes és iker érvéghüvelyekhez Préselési tartomány: 0,25-6 mm mm 400 g 9039A szigeteletlen, szigetelt, egyes és iker érvéghüvelyekhez Tracon Préselési kód tartomány 9039AR 0,5-6 mm A 1,5-6 mm BR szigeteletlen, szigetelt, egyes és iker érvéghüvelyekhez Préselési tartomány: mm B szigeteletlen, szigetelt, egyes és iker érvéghüvelyekhez Préselési tartomány: mm 2 B/3

5 Vezetékelőkészítés szerszámai LY35C szigetelt kábelsarukhoz Préselési tartomány: mm mm 2150 g 9006RS szigetelt kábelsarukhoz Préselési tartomány: 0,5-2,5 mm R szigetelt kábelsarukhoz Préselési tartomány: 2,5-6 mm szigetelt kábelsarukhoz Préselési tartomány: 2,5-6 mm 2 LY03BR szigeteletlen rátolható csatlakozókhoz Préselési tartomány: 0,5-6 mm 2 LY03B szigeteletlen rátolható csatlakozókhoz Préselési tartomány: 0,5-6 mm 2 HD156R Préselési tartomány: 1,5-6 mm mm 540 g HD156 Préselési tartomány: 1,5-6 mm mm 540 g B/4

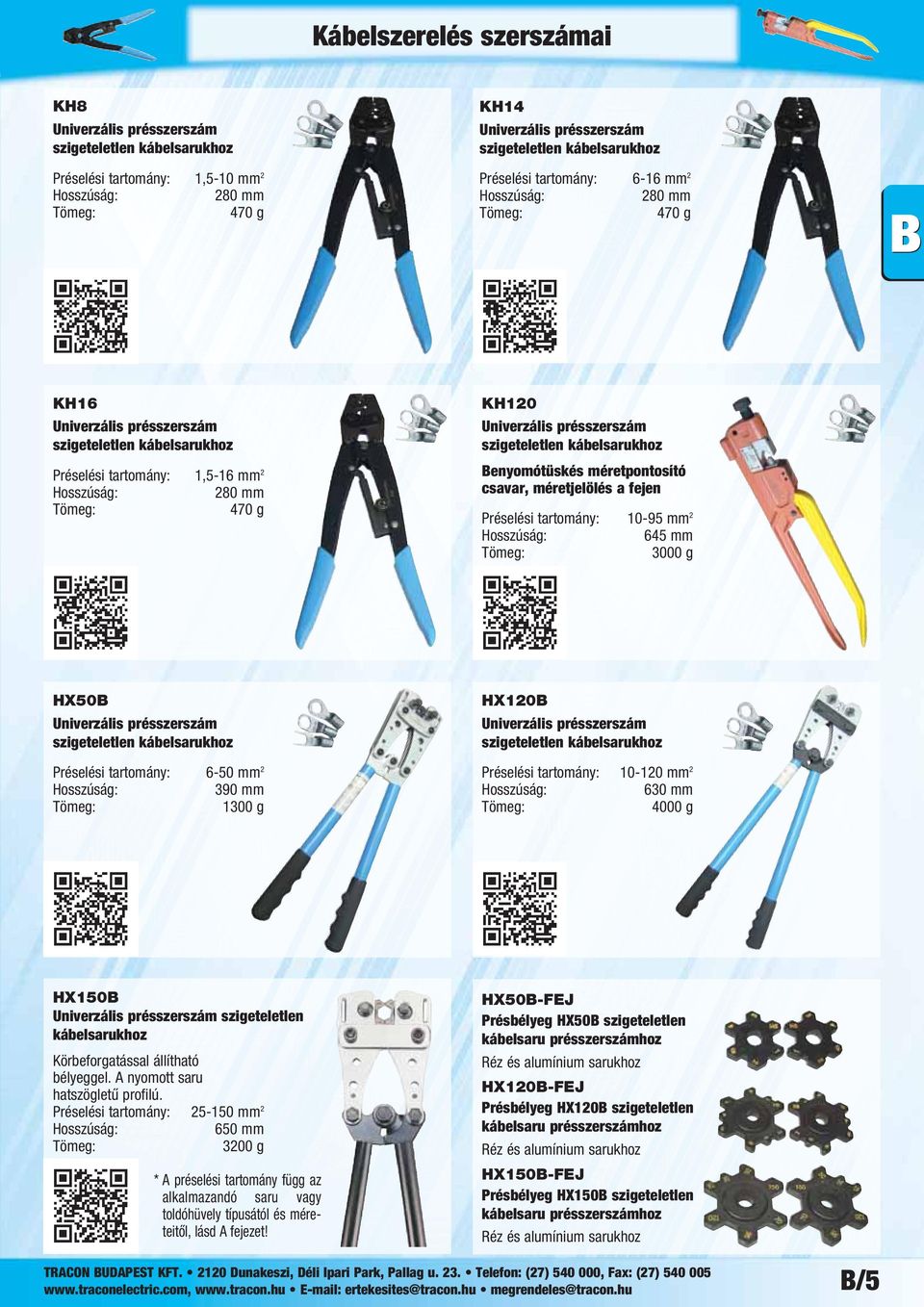

6 Kábelszerelés szerszámai KH8 Préselési tartomány: 1,5-10 mm mm 470 g KH14 Préselési tartomány: 6-16 mm mm 470 g KH16 Préselési tartomány: 1,5-16 mm mm 470 g KH120 Benyomótüskés méretpontosító csavar, méretjelölés a fejen Préselési tartomány: mm mm 3000 g HX50B Préselési tartomány: 6-50 mm mm 1300 g HX120B Préselési tartomány: mm mm 4000 g HX150B szigeteletlen kábelsarukhoz Körbeforgatással állítható bélyeggel. A nyomott saru hatszögletű profilú. Préselési tartomány: mm mm 3200 g * A préselési tartomány függ az alkalmazandó saru vagy toldóhüvely típusától és méreteitől, lásd A fejezet! HX50B-FEJ Présbélyeg HX50B szigeteletlen kábelsaru présszerszámhoz Réz és alumínium sarukhoz HX120B-FEJ Présbélyeg HX120B szigeteletlen kábelsaru présszerszámhoz Réz és alumínium sarukhoz HX150B-FEJ Présbélyeg HX150B szigeteletlen kábelsaru présszerszámhoz Réz és alumínium sarukhoz B/5

7 Kábelszerelés szerszámai D31 Kézi működtetésű hidraulikus présszerszám Préselési tartomány: 4-95 mm mm 1550 g Maximális préselési erő: 35 kn 360 -kal elfordítható, nyitható fej Műanyag hordtáska Választható tartozék: 9 pár présbélyeg 4-95 mm 2 Présbélyegek D31 és D31E présszerszámokhoz Tracon Présbélyeg Cu vezetők Al vezetők kód felirat (mm 2 ) (mm 2 ) D31-4 KZ D31-6 KZ D31-10 KZ D31-16 KZ D31-25 KZ D31-35 KZ D31-50 KZ D31-70 KZ D31-95 KZ D31E Akkumulátoros hidraulikus présszerszám Préselési tartomány: 4-95 mm mm 2650 g Maximális préselési erő: 35 kn 360 -kal elfordítható, nyitható fej Akkumulátor töltő NI-MH és Ni-Cd akkumulátorokhoz, Adatok: 7,2 V-14,4 V; 2,1 A (Tracon kód: AKKUT1) Akkumulátor Ni-Cd, Adatok: 12 V, 2000 mah (Tracon kód: AKKU1) Fém hordtáska Választható tartozék: 9 pár présbélyeg 4-95 mm 2 Présbélyegek D31 és D31E présszerszámhoz D51 Kézi működtetésű hidraulikus présszerszám Préselési tartomány: mm mm 2500 g Maximális préselési erő: 55 kn 180 -kal elfordítható, nyitható fej Műanyag hordtáska Választható tartozék: 2 pár egyes és 4 pár kettős présbélyeg mm 2 D55E Akkumulátoros hidraulikus présszerszám Préselési tartomány: mm mm 3250 g Maximális préselési erő: 55 kn 180 -kal elfordítható, nyitható fej Akkumulátor töltő NI-MH és Ni-Cd akkumulátorokhoz, Adatok: 7,2 V-14,4 V; 2,1 A (Tracon kód: AKKUT1) Akkumulátor Ni-Cd, Adatok 12 V, 2000 mah (Tracon kód: AKKU1) Fém hordtáska Választható tartozék: 2 pár egyes és 4 pár kettős présbélyeg mm 2 Présbélyegek D51 és D55E présszerszámokhoz Tracon Présbélyeg Cu vezeték Al vezeték kód felirat (mm 2 ) (mm 2 ) D KZ KZ D KZ KZ D KZ KZ D KZ KZ D KZ D KZ B/6 Présbélyegek D51 és D55E présszerszámhoz

8 Kábelszerelés szerszámai Présbélyegek D62E présszerszámhoz Tracon kód Présbélyeg felirat Cu vezeték (mm 2 ) Al vezeték (mm 2 ) D62-10 KZ D62-16 KZ D62-25 KZ D62-35 KZ D62-50 KZ D62-70 KZ D62-95 KZ D KZ D KZ D KZ D KZ D KZ Présbélyegek D62E présszerszámhoz D62E Akkumulátoros hidraulikus présszerszám Préselési tartomány: mm mm 3650 g Maximális préselési erő: 62 kn 180 -kal elfordítható, nyitható fej Akkumulátor töltő NI-MH és Ni-Cd akkumulátorok hoz, Adatok: 7,2 V-14,4 V; 2,1 A (Tracon kód: AKKUT1) Akkumulátor Ni-Cd, Adatok: 12 V, 2000 mah (Tracon kód: AKKU1) Fém hordtáska Választható tartozék: 12 pár présbélyeg mm 2 MSZ EN MSZ EN MSZ EN Présbélyegek D52F présszerszámhoz Tracon kód Kábel D52F és 16 mm 2 D52F és 35 mm 2 D52F és 70 mm 2 D52F és 120 mm 2 D52F mm 2 D52F mm 2 D52F mm 2 D52F Kézi működtetésű hidraulikus présszerszám Préselési tartomány: mm 2 Préselési erő: 67 kn Fej: 180 -ban elforgatható 2,8 kg 375 mm műanyag hordtáska Présbélyegek D52F présszerszámhoz Présbélyegek C120F présszerszámhoz Tracon kód Kábel Tracon kód Kábel C120F mm 2 C120F mm 2 C120F mm 2 C120F mm 2 C120F mm 2 C120F mm 2 C120F mm 2 C120F mm 2 C120F mm 2 C120F mm 2 C120F mm 2 C120F mm 2 C120F Kézi működtetésű hidraulikus présszerszám Préselési tartomány: mm 2 Maximális fejnyílás: 32 mm Fej: 180 -ban elforgatható Préselési erő: 120 kn 7 kg 590 mm műanyag hordtáska Présbélyegek C120F présszerszámhoz B/7

9 Kábelszerelés szerszámai C130L Kézi működtetésű hidraulikus présszerszám Préselési tartomány: mm mm 6500 g Maximális préselési erő: 130 kn Maximális fejnyílás: 38 mm 320 -kal elfordítható, nyitható fej Műanyag hordtáska Választható tartozék: 14 pár présbélyeg mm 2 Présbélyegek C130L présszerszámhoz Tracon Présbélyeg Cu vezeték Al vezeték kód felirat (mm 2 ) (mm 2 ) C130L-10 KZ C130L-16 KZ C130L-25 KZ C130L-35 KZ C130L-50 KZ C130L-70 KZ C130L-95 KZ C130L-120 KZ C130L-150 KZ C130L-185 KZ C130L-240 KZ C130L-240K* KZ C130L-300 KZ C130L-400 KZ Présbélyegek C130L présszerszámhoz * Körösítőbélyeg szektor keresztmetszetű kábelekhez HX-3.5 Acélsodrony vágó és préselő szerszám Max. acélsodrony átmérő: 4 mm 360 mm 940 g Méretegyeztető táblázat HX-3.5 szerszámhoz Jelölés Átmérő (mm) Átmérő (inch) OS jelölés 1 1,58 1/16 OS-1A 2,00 5/64 OS-1B 2 2,38 2,5 3/32 OS-2A 2,78 7/64 OS-2B 3 3,0 3,17 1/8 OS-3A 3,5 - OS-3B HKS-15 Hidraulikus húzóprés és lyukasztó Fém lemezszekrények szerelvényezéséhez használható. A szerszám segítségével könnyedén szerelvényezhetünk fel egy fém lemezszekrényt jelzőlámpákkal, nyomógombokkal, kézi kapcsolókkal, valamint a kábelek fémszekrénybe való bevezetésére szolgáló tömítő-szelencékkel is. Hordtáskával szállítjuk. A prés tartozékai: 21,8mm; 27,6mm; 34,1mm; 42,7mm; 48,7mm; 60,5mm prés bélyegek Külön rendelésre lehetőség van a PG és MG tömítő szelence sorozat beépítéséhez szükséges lyukasztó bélyegek, valamint műszerek számára négyzet alakú bélyegek szállítására is. Műszaki adatok Nyomóerő: Lyukasztási kapacitás normál acél: rozsdamentes acél: Dugattyú löket hossz: B/8 150 kn max. 3 mm max. 2 mm 25 mm 6,2 kg Tracon kód Beépítésre szánt termék Kivágási méret HKS MG20 tömítőszelence 20 mm HKS mm-es nyomógomb 22 mm HKS MG25 tömítőszelence 25 mm HKS MG32 tömítőszelence 32 mm HKS MG40 tömítőszelence 40 mm HKS MG50 tömítőszelence 50 mm HKS MG63 tömítőszelence 63 mm HKS-15-PG13,5 PG13,5 tömítőszelence 20 mm HKS-15-PG16 PG16 tömítőszelence 21,5 mm HKS-15-PG21 PG21 tömítőszelence 28 mm HKS-15-PG29 PG29 tömítőszelence 36 mm HKS-15-PG36 PG36 tömítőszelence 46 mm HKS-15-PG42 PG42 tömítőszelence 51 mm HKS-15-PG48 PG48 tömítőszelence 68 mm HKS mm keretméretű műszer mm HKS mm keretméretű műszer mm HKS mm keretméretű műszer mm

10 Kézi szerszámok RKV325 Áttételes kábelvágó réz és alumínium kábelekhez Maximális vágási átmérő: 35 mm Alkalmazható pl. az alábbi típusok vágására: NYY típusú kábel: max mm 2 NYY típusú egyeres kábel: max. 185 mm 2 NYCWY típusú kábel: max. 4 35/16 mm 2 NAYY típusú kábel: max mm 2 NAYY típusú egyeres kábel: max. 240 mm 2 AYCWY típusú kábelek: max. 4 50/25 mm 2 Figyelem: Acélköpenyes kábel, vagy acél-alumínium sodrony vágására nem használható! MSZ EN RKV500 Áttételes kábelvágó réz és alumínium kábelekhez teleszkópos nyéllel Maximális vágási átmérő: 40 mm Figyelem: Acélköpenyes kábel, vagy acél-alumínium Alkalmazható pl. az alábbi típusok vágására: sodrony vágására nem használható! NYY típusú kábel: max mm 2 NYY típusú egyeres kábel: max. 300 mm 2 NYCWY típusú kábel: max. 4 50/25 mm 2 NAYY típusú kábel: max mm 2 NAYY típusú egyeres kábel: max. 300 mm 2 AYCWY típusú kábelek: max. 4 50/25 mm 2 MSZ EN RKV1000 Áttételes kábelvágó szerszám réz és alumínium kábelekhez + hordtáska kés-kioldó szerkezet Maximális vágási átmérő: 95 mm Alkalmazható pl. az alábbi típusok vágására: NYCWY típusú kábel: max /120 mm 2 NAYY típusú kábel: max mm 2 Egyeres szigetelt kábel: max. 500 mm 2 Figyelem: Acélköpenyes kábel, vagy acél-alumínium sodrony vágására nem használható! támasztóláb teleszkópos nyél CC22 Kábelvágó szerszám réz és alumínium kábelekhez Max. vágási keresztmetszet: 16 mm 2 Max. vágási átmérő: 5,5 mm 150 mm 190 g CC38 Kábelvágó szerszám koax kábelekhez Max. vágási átmérő: 6,5 mm 210 mm 350 g CC60 Kábelvágó szerszám réz és alumínium kábelekhez Max. vágási keresztmetszet: 35 mm 2 Max. vágási átmérő: 8 mm 510 g CC80 Kábelvágó szerszám réz és alumínium kábelekhez Max. vágási keresztmetszet: 70 mm 2 Max. vágási átmérő: 9 mm 235 mm 510 g B/9

11 Kézi szerszámok CC100 Kábelvágó szerszám réz és alumínium kábelekhez Max. vágási keresztmetszet: 100 mm 2 Max. vágási átmérő: 15 mm 320 mm 500 g CC250 Kábelvágó szerszám réz és alumínium kábelekhez Max. vágási keresztmetszet: 250 mm 2 Max. vágási átmérő: 17 mm 600 mm 1250 g MSZ ISO 5743 MSZ ISO 5743 CC500 Kábelvágó szerszám réz és alumínium kábelekhez Max. vágási keresztmetszet: 500 mm 2 Max. vágási átmérő: 25 mm 800 mm 2850 g MSZ ISO 5743 SCC60 Réz, alumínium és acél kábelvágó szerszám Maximális vágási keresztmetszet: Cu és Al kábel esetén: 50 mm 2 Acél kábel esetén: 6 mm 2 Maximális vágási átmérő: Cu és Al kábel esetén: 8 mm Acél kábel esetén: 3 mm 235 mm 700 g TCC-AC Áttételes vágószerszám edzett acél vágófej biztosítószeg acél kar Cu, Al és lágyacél vágása Max. vágási átmérő: 5 mm 280 mm 425 g TCC-AL Áttételes vágószerszám edzett acél vágófej biztosítószeg alumínium kar Cu, Al és lágyacél vágására Max. vágási átmérő: 5 mm 280 mm 225 g Kínálatunk gyorsan és folyamatosan fejlődik! Katalógusunk a novemberi állapotot tükrözi. Naprakész információkért látogasson el honlapunkra! OLVASSA BE A KÓDOT! Nézze meg újdonságainkat Legyen naprakész KF ra szigetelt kombinált fogó 160 mm 230 g MSZ EN B/10

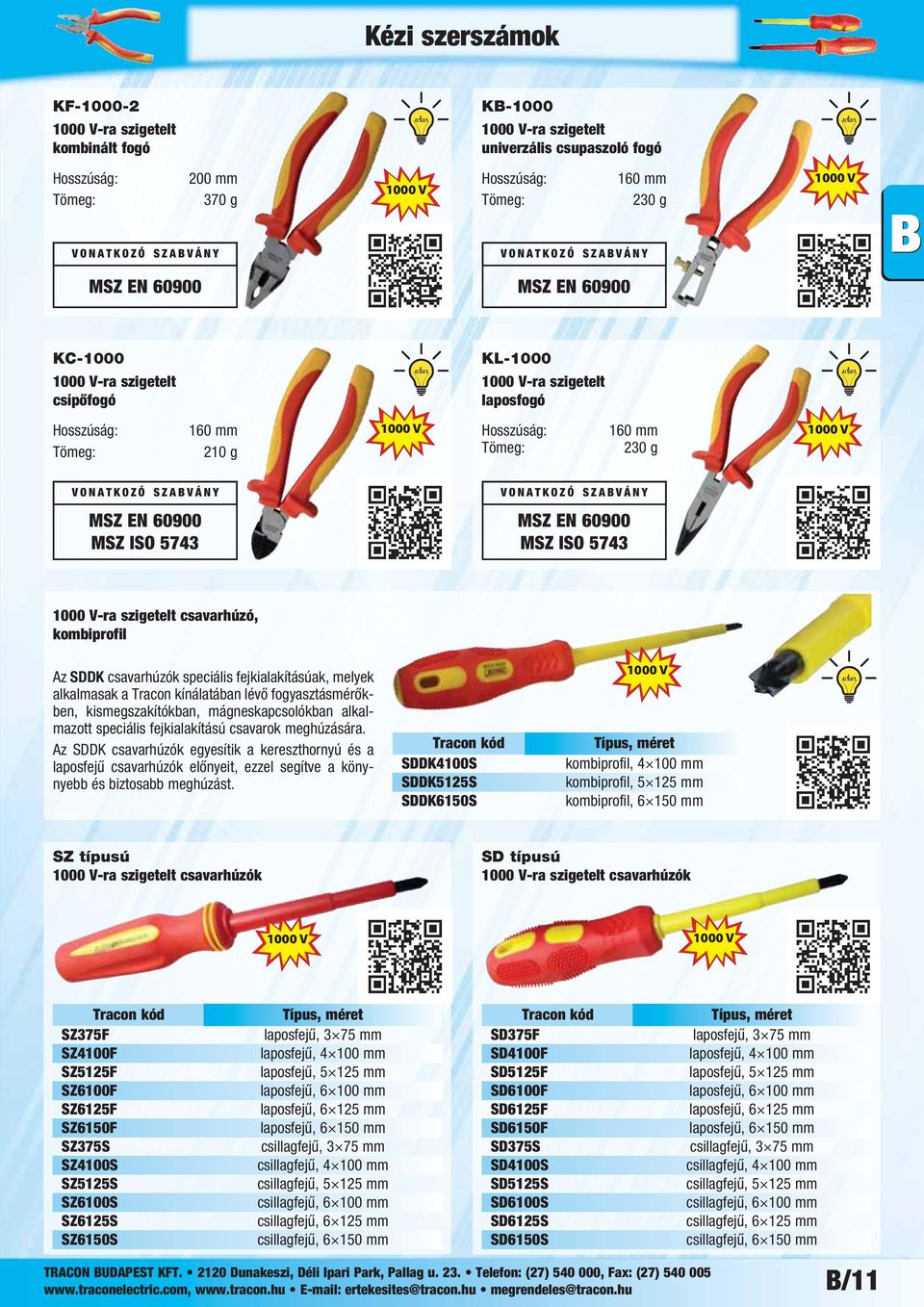

12 Kézi szerszámok KF ra szigetelt kombinált fogó KB ra szigetelt univerzális csupaszoló fogó 200 mm 370 g 160 mm 230 g MSZ EN MSZ EN KC ra szigetelt csípőfogó KL ra szigetelt laposfogó 160 mm 210 g 160 mm 230 g MSZ EN MSZ ISO 5743 MSZ EN MSZ ISO ra szigetelt csavarhúzó, kombiprofil Az SDDK csavarhúzók speciális fejkialakításúak, melyek alkalmasak a Tracon kínálatában lévő fogyasztásmérőkben, kismegszakítókban, mágneskapcsolókban alkalmazott speciális fejkialakítású csavarok meghúzására. Az SDDK csavarhúzók egyesítik a kereszthornyú és a laposfejű csavarhúzók előnyeit, ezzel segítve a könynyebb és biztosabb meghúzást. Tracon kód SDDK4100S SDDK5125S SDDK6150S Típus, méret kombiprofil, mm kombiprofil, mm kombiprofil, mm SZ típusú -ra szigetelt csavarhúzók SD típusú -ra szigetelt csavarhúzók Tracon kód SZ375F SZ4100F SZ5125F SZ6100F SZ6125F SZ6150F SZ375S SZ4100S SZ5125S SZ6100S SZ6125S SZ6150S Típus, méret laposfejű, 3 75 mm laposfejű, mm laposfejű, mm laposfejű, mm laposfejű, mm laposfejű, mm csillagfejű, 3 75 mm csillagfejű, mm csillagfejű, mm csillagfejű, mm csillagfejű, mm csillagfejű, mm Tracon kód SD375F SD4100F SD5125F SD6100F SD6125F SD6150F SD375S SD4100S SD5125S SD6100S SD6125S SD6150S Típus, méret laposfejű, 3 75 mm laposfejű, mm laposfejű, mm laposfejű, mm laposfejű, mm laposfejű, mm csillagfejű, 3 75 mm csillagfejű, mm csillagfejű, mm csillagfejű, mm csillagfejű, mm csillagfejű, mm B/11

13 Kézi szerszámok, egyéb szerszámok SP-KLT Műszerészfogó készlet Tárolótáskában elhelyezett műszerész fogókészlet. Tartalma: 1 db. homlokcsípő; 1 db. oldalcsípő; 1 db kúposcsőrű és 1 db. kombinált fogót TG007 Kötegelőfeszítő és vágó kéziszerszám TG008 Kötegelőfeszítő és vágó kéziszerszám TG010 Kötegelőfeszítő és vágó kéziszerszám Vágási szélesség: Feszítőerő beállítható mm 220 g Vágási szélesség: Feszítőerő beállítható mm 320 g Vágási szélesség: 380 g Feszítőerő beállítható mm FVH Hegyes véső műanyag kézvédővel FVL Lapos véső műanyag kézvédővel 355 mm 700 g 355 mm 850 g TEST Szegecsbeütő szerszámkészlet SZ6, SZ8 műanyag kábel csatorna szerelő szegecsekhez 180 g F6 Szegecsbeütő szerszámfej SZ6 hoz F8 Szegecsbeütő szerszámfej SZ8-hoz és SZ8/6-hoz B/12 70 g 70 g Tracon kód d l (mm) L (mm) SZ SZ6/ Tracon kód d l (mm) L (mm) SZ SZ8/

14 Egyéb szerszámok Behúzószálak Könnyen áthúzható falakon és védőcsöveken, segítségével gyorsabbá válik a kábelek behúzása. Célszerű nagy kábelkötegeknél egy behúzó szálat is a kábelek mellé telepíteni, így a továbbiakban könnyebben lehet egy-egy újabb kábelt a rendszerhez telepíteni, és nincs szükség a behúzószál ismételt végighúzására! TBSZ-5 TBSZ-10 TBSZ-20 Műanyag behúzószál, fém fejjel és behúzóhurokkal, 5, 10 és 20 m-es változatban. Tracon kód Hossz Átmérő TBSZ-5 5 m = 3 mm TBSZ m = 3 mm TBSZ m = 3 mm TBSZS-5 TBSZS-10 TBSZS-20 Fémspirál behúzószál 5, 10 és 20 m-es változatban. Tracon kód Hossz Átmérő TBSZS-5 5 m = 3.7 mm TBSZS m = 3.7 mm TBSZS m = 3.7 mm TBSZF-5 TBSZF-10 TBSZF-20 Lapos fémszalag-behúzószál 5, 10 és 20 m-es kivitelben. Ez a kivitel a hosszirányú tengelyére csak egy síkban hajlítható. Tracon kód Hossz Szélesség TBSZF-5 5 m d = 3.7 mm TBSZF m d = 3.7 mm TBSZF m d = 3.7 mm HLF-01 Hőlégfúvó Alkalmazható zsugorcsövek szerelésénél, festékeltávolításnál, ragasztásnál, szárításnál. Tartozékként 2 fúvókával adjuk. Műszaki adatok Névleges feszültség: Névleges teljesítmény: Érintésvédelmi osztály: Hőmérséklet tartomány: Légáram: 230 V AC 2000 W II. év.o C (potenciométer segítségével fokozatmentesen állítható) I. fokozat: 250 l/perc II. fokozat: 450 l/perc III: fokozat: 600 l/perc 800 g MSZ EN MSZ EN B/13
