1 Gyártó: NINGBO SANXING SMART ELECTRIC CO., LTD., Kína, Cicheng Town, Jianbei District, Ningbo, , Fengwan Road No16 Forgalmazó: ODD Consulting Kft. Magyarország, 1115 Budapest, Etele tér 4. III/8 Leírás az ügyfelek számára Sanxing SX601 (S12U16) Egyfázisú és Sanxing SX631 (S34U18) Háromfázisú SMART fogyasztásmérő Dokumentum verzió: v1.0

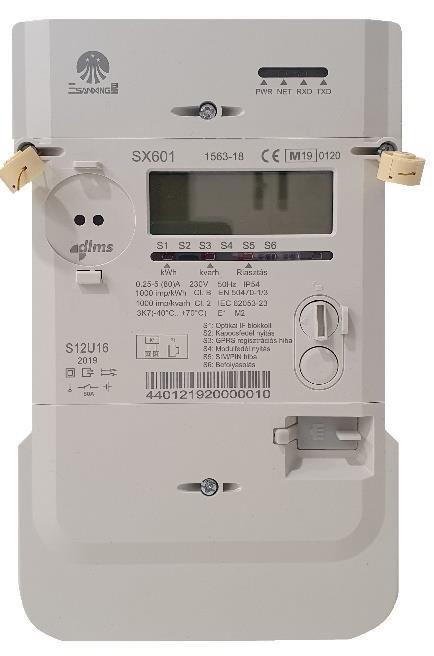

2 2 Sanxing SX601 (S12U16) 1. Rövid bevezetés A mért energia értékét a villamos fogyasztásmérőből az LCD kijelzőről lehet leolvasni, illetve távleolvasás útján az adatközpont napi leolvasást végez. 2. Adattábla Szám 1 Típus 2 LCD kijelző 3 Léptető nyomógomb 4 Plombálható nyomógomb 5 Állapotjelzők 6 Vonalkód / Sorozatszám 7 Optikai port Pontossági osztály, 8 9 Leírás Hitelesítő LED Aktív energia Pontossági osztály, Hitelesítő LED Meddő energia 10 Riasztás LED 11 Műszaki adatok 12 Gyártási év

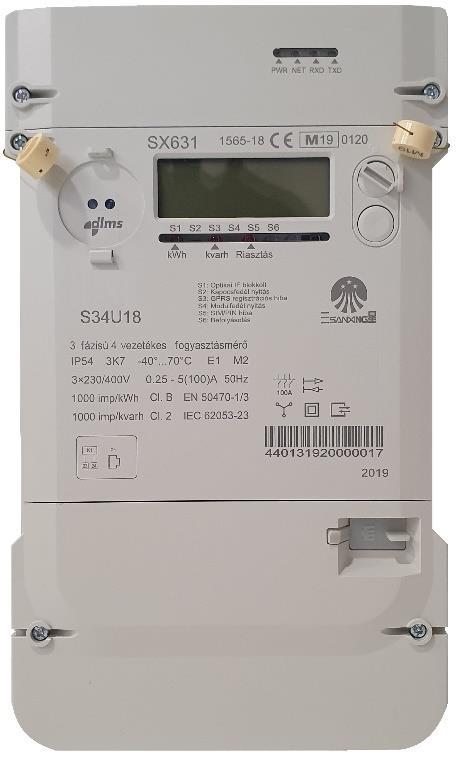

3 3 Sanxing SX631 (S34U18) 1. Rövid bevezetés A mért energia értékét a villamos fogyasztásmérőből az LCD kijelzőről lehet leolvasni, illetve távleolvasás útján az adatközpont napi leolvasást végez. 2. Adattábla Szám 1 Típus 2 LCD kijelző 3 Léptető nyomógomb 4 Plombálható nyomógomb 5 Állapotjelzők 6 Vonalkód / Sorozatszám 7 Optikai port Pontossági osztály, 8 9 Leírás Hitelesítő LED Aktív energia Pontossági osztály, Hitelesítő LED Meddő energia 10 Riasztás LED 11 Műszaki adatok 12 Gyártási év

4 4 3. Az LCD kijelző adatai 4. Áram kikapcsolása: Abban az esetben, ha az áram a szolgáltató által kikapcsolásra került, a következő felirat és jelzés

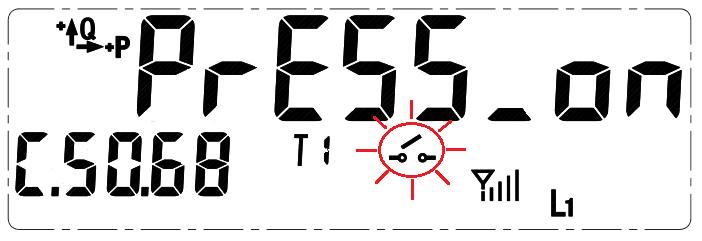

5 5 4. Áram kikapcsolása: Amennyiben az áramszolgáltató engedélyezte a visszakapcsolást, azt a kijelzőn a megszakító jel folyamatos villogásával és a PrESS_on felirattal jelzi a készülék. Ekkor Ön úgy állíthatja helyre az energiaszolgáltatást, ha az egyfázisú SX601 mérő esetén a jelen tájékoztató 2. oldalán, a háromfázisú SX631 mérő esetén a jelen tájékoztató 3.oldalán látható 3-as léptető nyomógombot legalább 1 másodpercig nyomva tartja. A feszültség visszakapcsolása előtt győződjön meg róla, hogy az biztonságos-e (pl. éppen nem szerelik-e otthonában a villamos hálózatot, vagy nincsenek-e hibásan működő készülékek csatlakoztatva, stb.). A megszakító állapotának kijelző ikonja az összes kijelzőn látható: Manuálisan is kikapcsolhatja a beépített megszakítót: az LCD kijelző mellett található plombálható gombot nyomva tartva a belső megszakító kikapcsol, kikapcsolva ezzel otthonában az áramszolgáltatást. Ekkor is a PrESS_on feliratot fogja látni a Megszakító állapota kijelzőn A visszakapcsolás az előzőekhez hasonlóan ebben az esetben is a léptető gomb hosszú lenyomásával történik

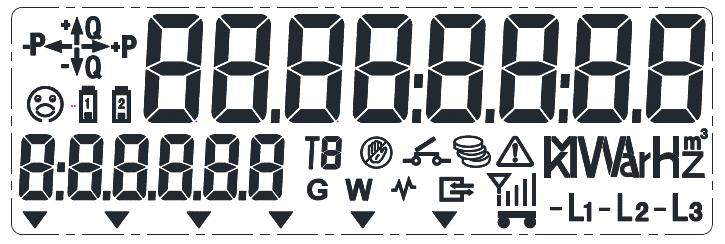

6 6 5. Az LCD kijelző adatai LCD szimbólum Leírás Energiaáramlás iránya be: fázisfeszültség aktív ki: nincs fázisfeszültség villogás: feszültség hiány vagy túlfeszültség Az LCD kijelző jobb felső részében található hétszegmenses számjegyek adatokat és menüpontokat jelenítenek meg. Az egyes számjegyek mérete 10mm X 5mm. Az LCD kijelző bal alsó részében található hétszegmenses számjegyek kijelzés azonosítókat, úgynevezett OBIS kódokat jelenítenek meg. Mértékegységek Folyamatban levő kommunikáció. Beépített megszakító állapotának jelzése Kommunikációs modul jelszint

7 7 5. Az LCD kijelző adatai LCD szimbólum Leírás Két akkumulátor töltöttségi állapotának jelzése. Bal oldali: Belső elem; Jobb oldali: Külső elem Aktív tarifa megjelenítése PLC Kommunikáció (Villog kommunikáció esetén) Előre fizetős üzemmód (Opcionális) Manipulálás Riasztás Speciális eseményeket jelző kisméretű háromszögek. További információt az alábbi táblázat tartalmazza

8 8 5. Az LCD kijelző adatai on r_off PrESS_on LCD szimbólum Leírás Megszakító csatlakoztatva (bekapcsolt állapot) Távoli kikapcsolás (kikapcsolt állapot) Megszakító visszakapcsolható állapotban van R1 vagy R2 kimeneti relé állapot jelzése (A szimbólum látható ha az R1 vagy R2 relé zárt állapotban van) Kredit státusz (opcionális) S1 S2 S3 S4 S5 S6 Felirat az adattáblán Jelentése Optikai IF blokkolt Kapocsfedél nyitás GPRS regisztrációs hiba Kommunikáció zárolva Kapocsfedél nyitás Megjelenik, ha a történt hálózatra való regisztráció még nem jött létre. Modulfedél nyitás SIM/PIN hiba Befolyásolás Modulfedél nyitás történt Csak a jelenség idejére aktíválódik a jelzés. A SIM kártya nincs jól beillesztve, illetve rossz a PIN kód Addig aktív a jelzés, amíg az adott bit nincs törölve.

9 9 6. Menürendszer A Fogyasztásmérő két menüvel rendelkezik. Automatikus görgetési menü illetve manuális görgetési menü, melyek tartalma függ a fogyasztásmérő beállításától. A fagyasztásmérő bekapcsolása után az automatikus görgetési menüben található objektumokat mutatja 10 másodperces léptetéssel. Bekapcsolás után 5 percen keresztül az összes hatásos vételezett energia (1.8.0) és az összes hatásos export energia (2.8.0) 0 tizedes, illetve 3 tizedes felbontással is látható (8 egész és 0 tizedes, illetve 5 egész és 3 tizedes). Az 5 perc letelte után már csak 0 tizedes felbontás az érvényes. A Manuális görgetési menübe történő belépéshez a léptető gomb rövid (RN) idejű megnyomása szükséges. Eben a menüben az egyes objektumok léptetése nem automatikusan, hanem nyomógombbal (léptető gomb) történik. Ha nem történik nyomógomb megnyomás több mint 120 másodpercig (NN), akkor a fogyasztásmérő visszatér az automatikus görgetési módba.

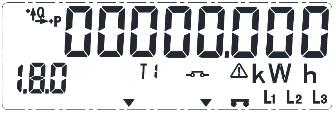

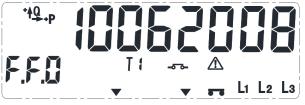

10 10 7. Automatikus görgetés Bekapcsolás után 5 percen keresztül az összes hatásos energia (1.8.0) és az összes hatásos export energia (2.8.0) 0 tizedes, illetve 3 tizedes felbontással islátható. Az 5 perc letelte után már csak 0 tizedes felbontás az érvényes. Automatikus görgetés alapértelmezett információs listája Szám Információ Megjegyzés Kijelző 1 Kijelző teszt Teljes képernyő az összes szegmens teszteléséhez Összes hatásos energia Összes hatásos energia Összes hatásos export energia Összes hatásos export energia kwh kwh Három tizedes felbontás a mérő bekapcsolás után 5 percig látható! kwh kwh Három tizedes felbontás a mérő bekapcsolás után 5 percig látható! 6 Hibakód F.F.0

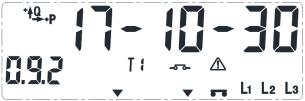

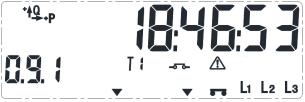

11 11 7. Automatikus görgetés Szám Információ Megjegyzés Kijelző 7 Idő Óra:perc:másodperc 8 Dátum Év:Hónap:Nap 9 Megszakító állapota C (3 féle állapot, lásd: Az LCD kijelző adatai résznél)

12 12 8. Nyomógomb műveletek Automatikus gördülő üzemmódban az adatok 10 másodperces intervallumokban jelennek meg. Az adatok manuális gördítéséhez a léptető gombot kell megnyomni. A léptető gomb használatáról az alábbi táblázat ad tájékoztatást. Művelet Rövid gombnyomás (>70ms és <2s) Nincs gombnyomás >120s Leírás Átállás automatikus gördülésről manuális gördülésre, vagy következő menütételre vagy adattételre történő továbblépés manuális adatmegjelenítő üzemmódban Megjegyzés: Ha a fogyasztásmérő beépített megszakítója kikapcsolt állapotban van, a megszakító vezérlő konfigurálásától függően manuálisan is visszakapcsolható a megszakító. Visszatérés automatikus adatgördítésre a manuális gördítés üzemmódjának bármelyik pozíciójából

13 13 9. Manuális görgetés: Név Kijelző azonosító Formátum Egység Megjegyzés Megszakító állapota C XXXXXXXX Hiba regiszter F.F.0 XXXXXXXX / Riasztás regiszter 1 F.E.0 XXXXXXXX / Riasztás regiszter 1 F.L.0 XXXXXXXX / Idő óóppmm / Dátum ÉÉHHNN / Gyártói készülék ID 1 - mérő sorozatszáma C.1.0 XXXXXXX / XXXXXXXX / Váltakozva, az első 7 és az utolsó 8 számjegye Gyártói készülék ID 3 - mérő sorozatszámának első része C.1.7 XXXXXXX / Vezető 0 + első 7 szám a ból Gyártói készülék ID 4 - mérő sorozatszámának második része C.1.8 XXXXXXXX / Utolsó 8 szám a ből Aktív energia import (+A) kwh Aktív energia import (+A) - tarifa kwh Aktív energia import (+A) - tarifa kwh Aktív energia export (-A) kwh Aktív energia export (-A) - tarifa kwh Aktív energia export (-A) - tarifa kwh Reaktív energia import (+R) kvarh Reaktív energia export (-R) kvarh Reaktív energia QI (+Ri) kvarh Reaktív energia QII (+Rc) kvarh Reaktív energia QIII (-Ri) kvarh Reaktív energia QIV (-Rc) kvarh

14 14 9. Manuális görgetés Név Kijelző azonosító Formátum Egység Megjegyzés Pillanatnyi áram L A Pillanatnyi áram L2 (csak az SX631 esetén) A Pillanatnyi áram L3 (csak az SX631 esetén) A Pillanatnyi teljesítménytényező Pillanatnyi aktív import teljesítmény (+A) kw Pillanatnyi aktív export teljesítmény (-A) kw 1 hónappal korábbi hónapvégi tárolt Aktív energia kwh import (+A) 2 hónappal korábbi hónapvégi tárolt - Aktív energia kwh import (+A) 1 hónappal korábbi hónapvégi tárolt - Aktív energia import (+A) - tarifa kwh 2 hónappal korábbi hónapvégi tárolt - Aktív energia import (+A) - tarifa 1 1 hónappal korábbi hónapvégi tárolt - Aktív energia import (+A) - tarifa 2 2 hónappal korábbi hónapvégi tárolt - Aktív energia import (+A) - tarifa 2 1 hónappal korábbi hónapvégi tárolt - Aktív energia export (-A) 2 hónappal korábbi hónapvégi tárolt - Aktív energia export (-A) 1 hónappal korábbi hónapvégi tárolt - Aktív energia export (-A) 2 hónappal korábbi hónapvégi tárolt - Aktív energia export (-A) 1 hónappal korábbi hónapvégi tárolt - Aktív energia export (-A) kwh kwh kwh kwh kwh kwh kwh kwh

15 15 9. Manuális görgetés Név Kijelző azonosító Formátum Egység Megjegyzés 2 hónappal korábbi hónapvégi tárolt - Aktív energia kwh export (-A) 1 hónappal korábbi hónapvégi tárolt - Reaktív energia kvarh import (+R) 2 hónappal korábbi hónapvégi tárolt - Reaktív energia kvarh import (+R) 1 hónappal korábbi hónapvégi tárolt - Reaktív energia kvarh export (-R) 2 hónappal korábbi hónapvégi tárolt - Reaktív energia kvarh export (-R) 1 hónappal korábbi hónapvégi tárolt - Aktív energia kwh ( +A + -A ) összesített 2 hónappal korábbi hónapvégi tárolt - Aktív energia kwh ( +A + -A ) összesített Firmware verzió XXXXXXXX / Külső elem feszültsége V Maximum teljesítmény regiszter - aktív import (+A) kw Maximum teljesítmény regiszter - aktív export (-A) kw Maximum teljesítmény regiszter - aktív import (+A) - tarifa 1 Maximum teljesítmény regiszter - aktív import (+A) - tarifa 2 Maximum teljesítmény regiszter - aktív export (-A) - tarifa 1 Maximum teljesítmény regiszter - aktív export (-A) - tarifa kw kw kw kw

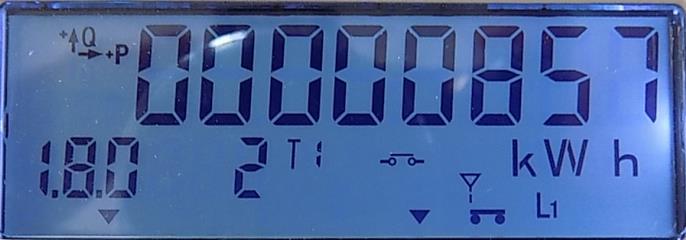

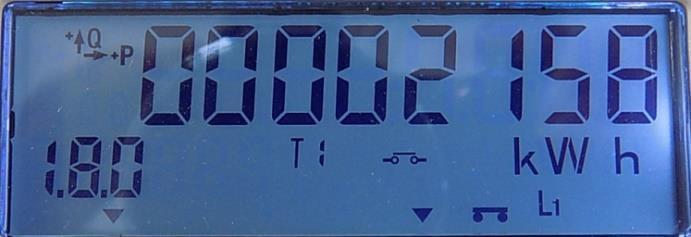

16 Előző két mentett hónapvégi mérő megjelenítése Sanxing SX6x1 PxxS0x A mérő a manuális/kézi kijelző léptetési módban az éppen aktuális mérő állás mellett megjeleníti az előző két hónap végén mentett mérő állásokat is. A aktuális mérő állás: 2158 kwh A mérő képes a kijelzőn megjeleníteni két havi tárolt értéket is. Ezeket 1 és 2 index szám jelzi, az aktív tarifa mellett. 1 hónappal korábbi hónapvégi tárolt érték: 1460 kwh. 2 hónappal korábbi hónapvégi tárolt érték : 857 kwh.
