1 Versenyző száma: MODELLEZÉS TECHNIKA TANTÁRGYI VERSENY 2011/12 Fővárosi forduló Automaták a környezetünkben

2 1. Keresd meg a megfelelő képaláírásokat az alábbi képekhez! (Elég az aláíráshoz tartozó betűt a megfelelő kép alá beírni!) 8 pont a) A Morse-féle távíró jeladója b) A Telefonhírmondó a Postamúzeumban c) Elektroncsöves számítógép d) Henry Ford T-Modellje e) Kempelen Farkas Sakkozógépe f) Marconi és az első Szikratávírója g) Neumann János és az IAS gép h) Telefonközpont Pesten az 1980-as években 2

3 2. Kapcsold össze betű - számpár formában a neveket a hozzájuk tartozó találmánnyal! 8 pont a, Kempelen Farkas 1. Kommunikációs kód b, Joseph Marie Jacquard c, Galamb József d, Isaac Herrit Singer e, Puskás Tivadar f, Nikolaus August Otto g, Samuel Morse h, Guglielmo Marconi 2. Varrógép 3. Beszélőgép 4. Belsőégésű motor 5. Lyukkártya vezérlésű szövőgép 6. Telefonhírmondó 7. Drót nélküli távíró 8. T-modell a - b - c - d - e - f- g - h - 3. Egészítsd ki az alábbi szöveget! 5 pont Az rendszerint olyan munkákat végeznek, amelyek túl (például nagy terhek emelése) vagy túl az ember számára (például nukleáris hulladék megsemmisítése) vagy egyszerűen túl monoton, de nagy végrehajtandó feladat, amit egy robot sokkal nagyobb képes elvégezni, mint az emberek (például a járműgyártás területén). 4. Húzd alá az alábbi mondatokban a hibát, és írd le helyesen! 10 pont a) A dörzshajtás és a lánchajtás alakzáras hajtások. Helyesen: b) A négyütemű motornál az ütemek sorrendje a következő: szívás, munkavégzés, sűrítés, kipufogás. Helyesen: c) Ha a hajtó kerék átmérője a nagyobb, az áttétel lassító. Helyesen: d) Rövidzárlatról akkor beszélünk, ha az elektromos eszköz áramvezetője szigetelésének meghibásodása következtében hozzáér a készülék fémtestéhez. Helyesen: e) A forgácslap úgy készül, hogy fát rostjaira szedik, műanyag alapú ragasztóval keverik, sajtolják. Helyesen: 3

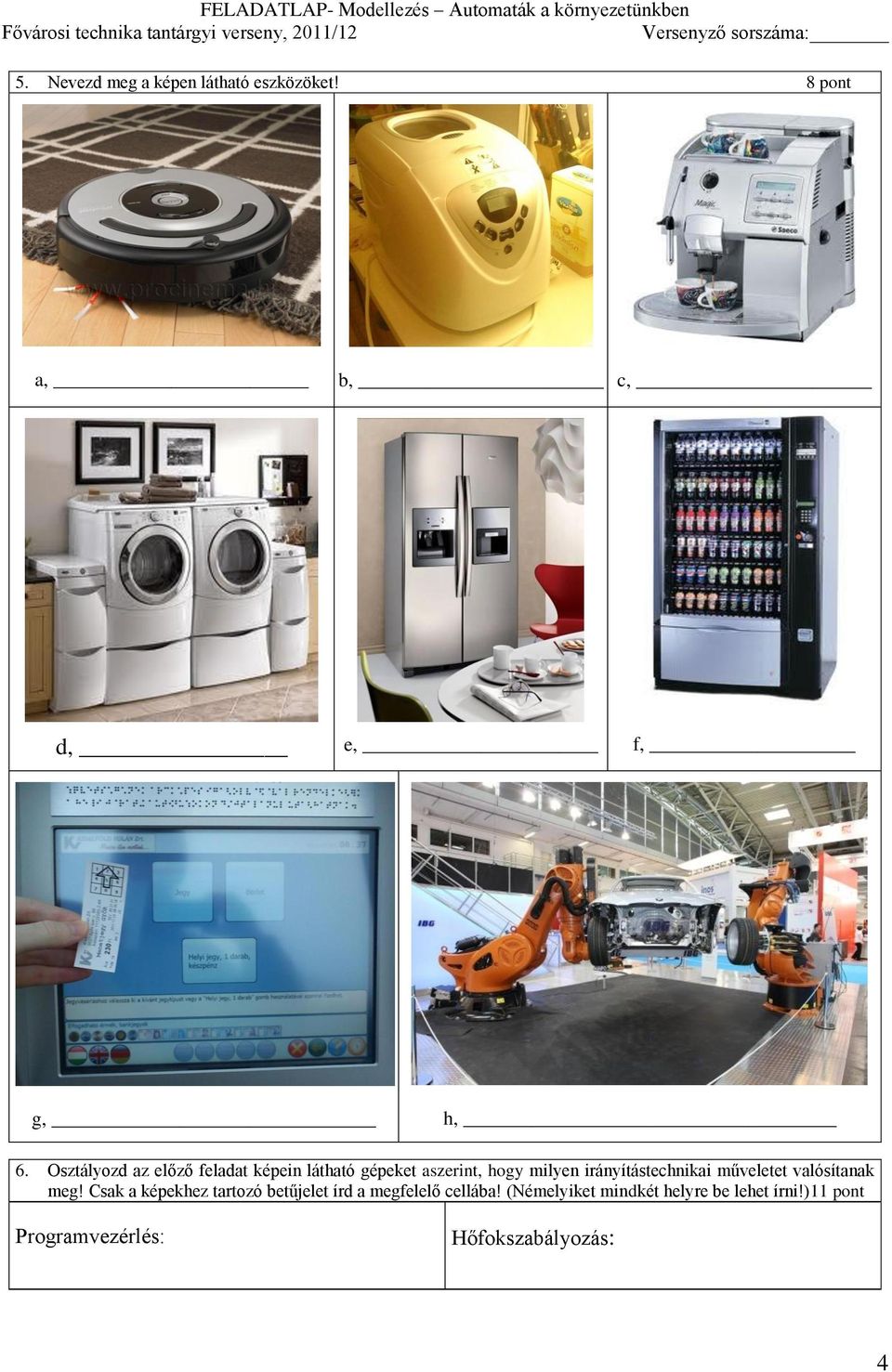

4 5. Nevezd meg a képen látható eszközöket! 8 pont a, b, c, d, e, f, g, h, 6. Osztályozd az előző feladat képein látható gépeket aszerint, hogy milyen irányítástechnikai műveletet valósítanak meg! Csak a képekhez tartozó betűjelet írd a megfelelő cellába! (Némelyiket mindkét helyre be lehet írni!)11 pont Programvezérlés: Hőfokszabályozás: 4

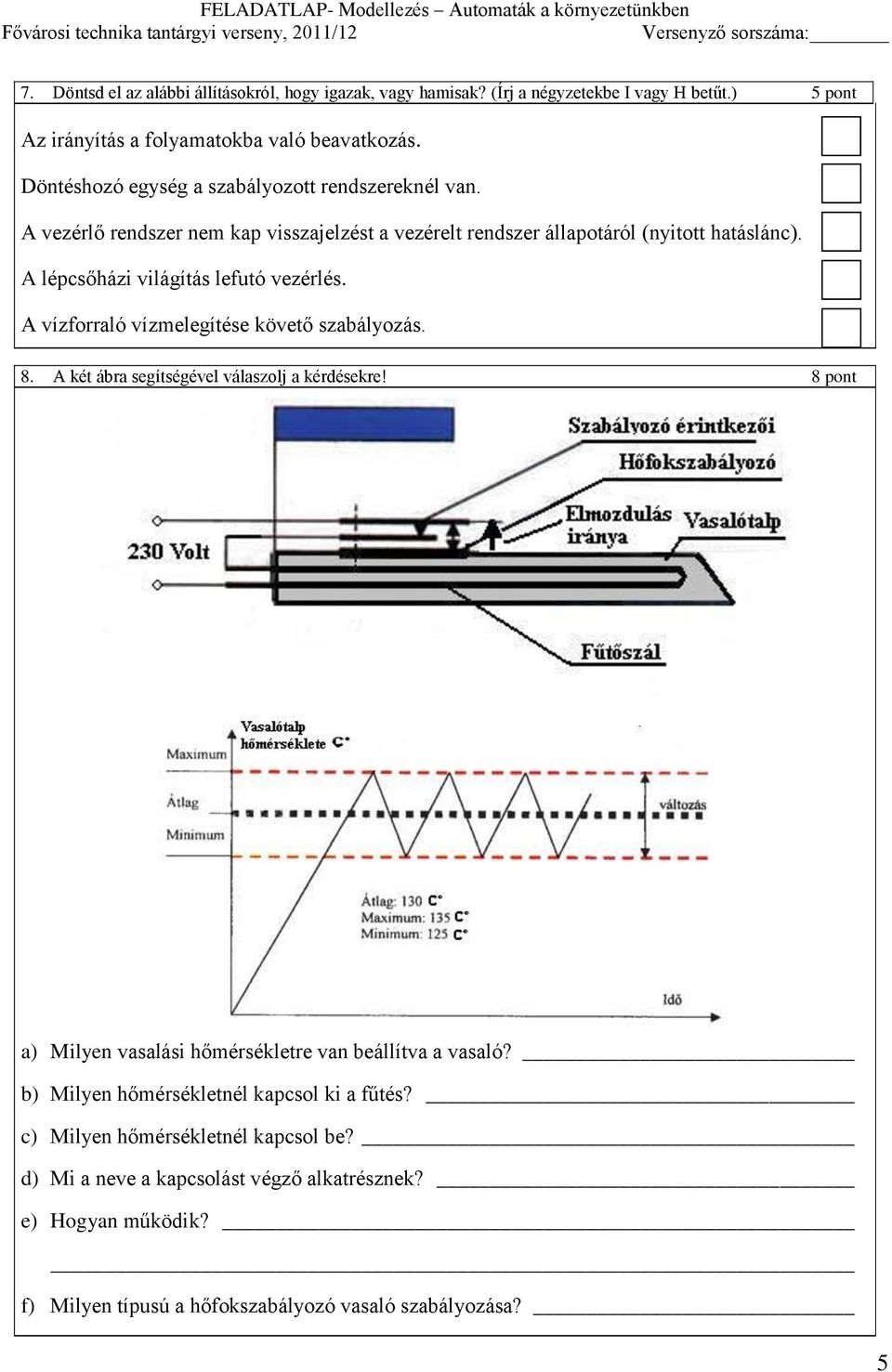

5 7. Döntsd el az alábbi állításokról, hogy igazak, vagy hamisak? (Írj a négyzetekbe I vagy H betűt.) 5 pont Az irányítás a folyamatokba való beavatkozás. Döntéshozó egység a szabályozott rendszereknél van. A vezérlő rendszer nem kap visszajelzést a vezérelt rendszer állapotáról (nyitott hatáslánc). A lépcsőházi világítás lefutó vezérlés. A vízforraló vízmelegítése követő szabályozás. 8. A két ábra segítségével válaszolj a kérdésekre! 8 pont a) Milyen vasalási hőmérsékletre van beállítva a vasaló? b) Milyen hőmérsékletnél kapcsol ki a fűtés? c) Milyen hőmérsékletnél kapcsol be? d) Mi a neve a kapcsolást végző alkatrésznek? e) Hogyan működik? f) Milyen típusú a hőfokszabályozó vasaló szabályozása? 5

6 9. A kapcsolási rajz tanulmányozása után válaszolj a feltett kérdésekre! 7 pont a, Milyen áramforrás van a kapcsolásban? b, Milyen fogyasztó van az áramkörben? (F) c, Milyen típusú kapcsoló a K1 jelű? d, Milyen típusú kapcsoló a K2 jelű? e, Mi a feladata a K1 jelű kapcsolónak? f, Mi a szerepe a K2 jelű kapcsolónak? 10. Az ábra alapján magyarázd el, mi történik, ha a 7-es számú készülékről hívjuk 10 pont a. a 2-es számút? b. a 6-os számút? c. a 8-as számút? d. az 1-es számút? e. Mi történik akkor, ha beszélgetés közben valamelyik készülék elhagyja a cellahatárt? 6

7 11. TOTO Karikázd be a helyes választ! 10 pont a) Melyik nem megújuló energiaforrás? 1. Biomassza 2. Vízenergia X. Atomenergia b) Mi a másik neve a gépkocsi bütykös tengelyének? 1. Fő tengely 2. Forgattyús tengely X. Vezérmű tengely c) Mi a kuplung feladata? 1. Sebességet vált 2. Megszakítja a kapcsolatot a motor és a kerekek között X. Megállítja a gépkocsit d) Melyik erőmű termel CO 2 -ot? 1. Hőerőmű 2. Atomerőmű X. Mindkettő e) Mit nem szoktak csővezetékben szállítani? 1. Szemes takarmányt 2. Olajat X. Darabárut f) Melyik nem érintésvédelmi mód? 1. Biztosíték 2. Kettős szigetelés X. Védőföldelés g) Melyik állítás kapcsolható össze az ikerfém (bimetál) működési elvével? 1. Az áramjárta vezeték körül elektromágneses tér alakul ki 2. A fémeknek melegedéskor nő a térfogatuk X. A különnemű mágneses pólusok vonzzák egymást h) Melyik robot irányítása a legfejlettebb? 1. Manipulátorok 2. Pontvezérlésű robotok X. Pályavezérlésű robotok i) Általában milyen a közlekedési lámpák irányítása? 1. Programvezérlés 2. Követő vezérlés X. Követő szabályozás j) Melyik típusú kábelen lehet a jelet legnagyobb távolságra juttatni veszteségmentesen? 1. Koaxiális kábel 2. UTP kábel X. Üvegszálas kábel 7
