Korszerű műszaki kerámiák 1. Bevezetés

Átírás

1 Korszerű műszaki kerámiák 1. Bevezetés Menyhárd Alfréd, Szépvölgyi János BME Fizikai Kémia és Anyagtudományi Tanszék Iroda: H épület 1. emelet; Tel.:

2 Vázlat Bevezetés Tantárgy adatok (számonkérés, részletek) Célok Csoportosítás, piaci helyzet, történet Hagyományos kerámiák Alapanyagok Termékek, példák Szerkezet Gyártástechnológiák 2

3 A tantárgy részletei VBK Műanyag- textil és Anyagtudományi szakirány (Anyagtudományi alszakirány) Kód: BMEVEFAA601 Tantermi előadás Szerda óra H. épület fszt. Kreditpont: 2 Számonkérés Szóbeli vizsga 3

4 A tantárgy vázlata 1. előadás Bevezetés, hagyományos kerámiák 2. előadás Korszerű kerámiák 3. előadás Anyagtudományi alapok 4. előadás Alapanyagok és élőállítás 5. előadás Porok feldolgozása és formázása 6. előadás Szinterelés, zsugorítás 7. előadás Felületi rétegek és filmek kialakítása 8. előadás Tönkremenetel 9. előadás Funkcionális kerámiák 10. előadás Szerkezeti kerámiák 11. előadás Társított kerámia rendszerek 12. előadás Kerámia termékek tervezése és anyagválasztás 4

5 Bevezetés Az anyagválasztás problémája 5

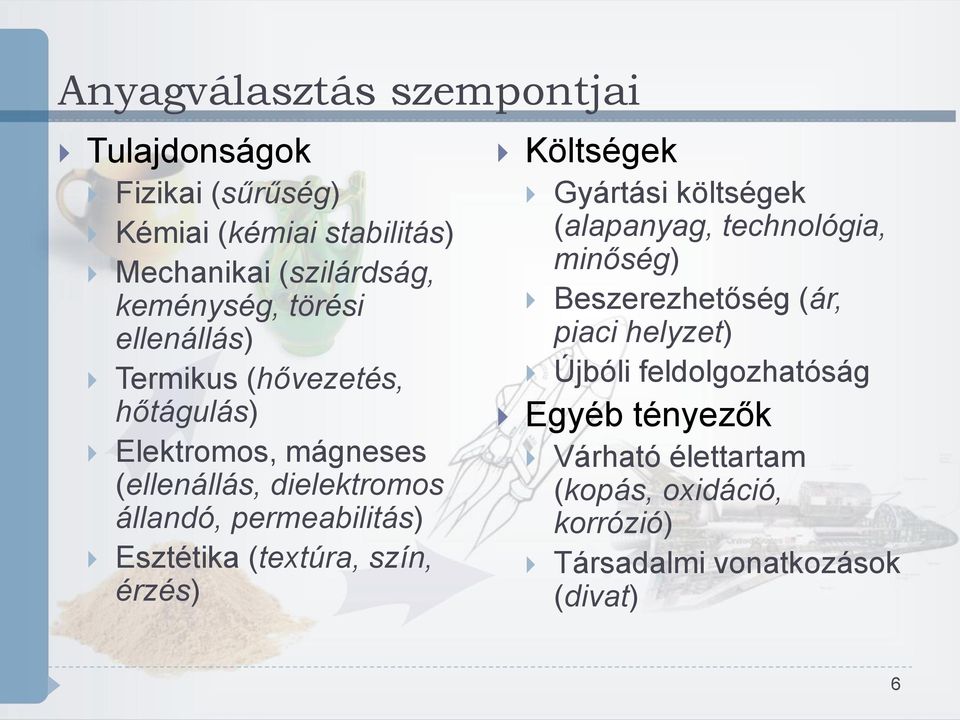

6 Anyagválasztás szempontjai Tulajdonságok Fizikai (sűrűség) Kémiai (kémiai stabilitás) Mechanikai (szilárdság, keménység, törési ellenállás) Termikus (hővezetés, hőtágulás) Elektromos, mágneses (ellenállás, dielektromos állandó, permeabilitás) Esztétika (textúra, szín, érzés) Költségek Gyártási költségek (alapanyag, technológia, minőség) Beszerezhetőség (ár, piaci helyzet) Újbóli feldolgozhatóság Egyéb tényezők Várható élettartam (kopás, oxidáció, korrózió) Társadalmi vonatkozások (divat) 6

7 Melyiket válasszam??? 7

8 A tantárgy célja A fenti négy tényező közötti kapcsolatrendszer bemutatása korszerű műszaki kerámiák esetében 8

9 A szó jelentése és eredete Keramos - Keramos Égetett agyagból készült tárgy Kerameia - Kerameia (fazekasság) Kerámiák 9

10 Kerámiák csoportosítása Az alkotóelemek fajtái szerint 10

11 Kerámiák csoportosítása Tulajdonságok és felhasználási területek szerint Hagyományos (klasszikus) kerámiák Korszerű műszaki kerámiák 11

12 Kerámiák piaci helyzete Évi világforgalom ~ USD Értékesítési arányok 55% üvegárúk 17% korszerű műszaki kerámiák 10% fehérárúk 9% mázas porcelán 7% tűzálló anyagok 2% tégla cserép Üvegárúk Korszerű műszaki kerámiák Fehérárúk Mázas porcelán Tűzálló anyagok Tégla, cserép 12

13 Korszerű műszaki kerámiák piaca Évi világforgalom ~ 1,7 11 USD Értékesítési arányok 36% kondenzátorok/hordozók/burkolatok 23% egyéb elektronikai kerámiák 13% egyéb termékek 12% elektrotechnikai porcelánok 8% műszaki kerámiák 8% optikai szálak Kondenzátorok Egyéb elektronikai kerámiák Egyéb termékek Elektrotechnikai porcelánok 13

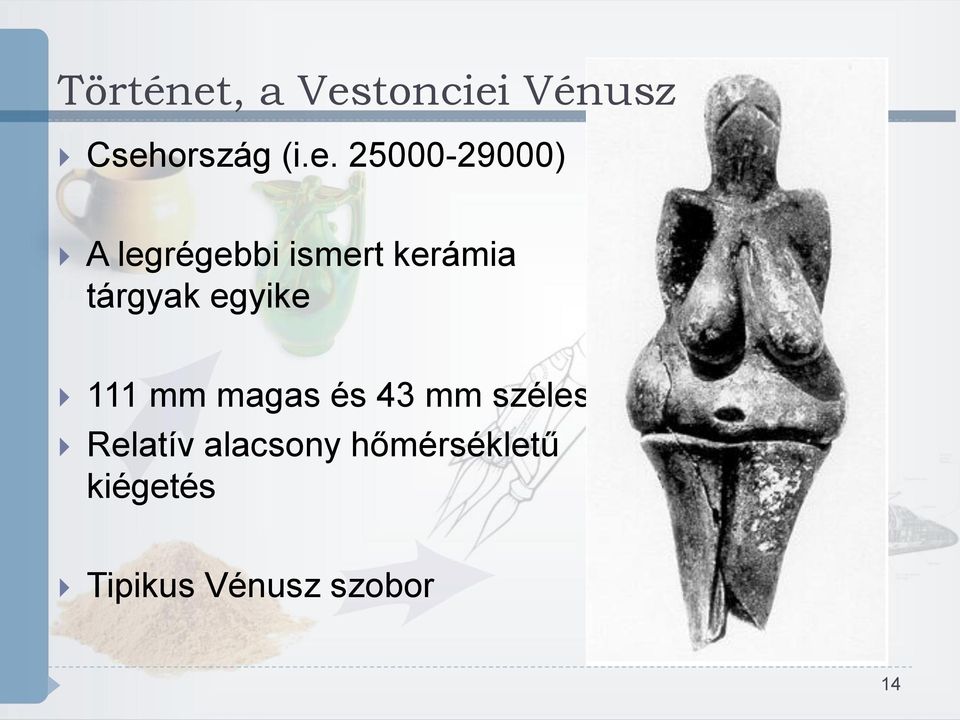

14 Történet, a Vestonciei Vénusz Csehország (i.e ) A legrégebbi ismert kerámia tárgyak egyike 111 mm magas és 43 mm széles Relatív alacsony hőmérsékletű kiégetés Tipikus Vénusz szobor 14

15 Kína és Mezopotámia Agyagedények, tárolóedények (mezőgazdaság) I.e

16 Kína Kínai agyaghadsereg (i.e. 500) Csin dinasztia, egyedi arcvonások, több mint 1500 katona Modern sorozatgyártási technika 16

17 Görögország Tárolóedények, vázák (i.e. 350) 17

18 Amerika Inka fej (12. század) 18

19 Európa Malagai váza (14. század) 19

20 Európa Dísztárgyak, rokokó csésze (19. század) 20

21 Magyarország, Olaszország Gubbió, Zsolna (19. század) Eozinmáz Eredetileg a gubbioi porcelán titka de Wartha Vince és Zsolnai Vilmos rekonstruálta a folyamatot a Zsolnay üzemben Türkizkék, átlátszó ólommentes máz Színes- és nemesfémeket tartalmazó sűrű máz felvitele, majd kiégetés (reduktív közegben) A massza lemosása Nagyon vékony színréteg, vékonyréteg interferencia (szappanbuborék) 21

22 Zsolnay Budapest: Iparművészeti Múzeum Kecskemét: Cifra palota Pécs: Postapalota 22

23 Magyarország Herend (20. század közepe) Kézi festés 23

24 Modern alkalmazások Téglaépület, tetőcserép, szaniterek (21. századtól) 24

25 Hagyományos kerámiák Agyagásványból álló kőzetek Vízzel összekeverve formázhatók 25

26 Agyagásványok I. Elsődleges üledékes kőzetek, pl. földpátok geológiaikémiai öregedése során alakulnak ki. Földpátok: vízmentes alkáli-, vagy mész-alumíniumszilikát Nátronföldpát, kalciumföldpát, káliföldpát Ritkán fordulnak elő tiszta formában többnyire izomorf elegykristályos formában léteznek NaAlSi 3 O 8 -KAlSi 3 O 8 -CaAl 2 Si 2 O 8 A legfontosabb ásványcsoport, mert a földkéreg 60-65%-át ez a csoport alkotja. Nagy mennyiségben áll rendelkezésre 26

27 Agyagásványok II. Alumínium-hidroxi-szilikát xal 2 O 3 ysio 2 zh 2 O Kristályos, rétegrács szerkezetű anyagok Fém szennyezőkkel tiszta kristályokat alkot Tanzanit: Ca 2 Al 3 (SiO 4 )(Si 2 O 7 )O(OH) 27

28 Agyagásványok típusai Egydimenziós agyagásványok Láncszerkezetűek Kétdimenziós agyagásványok Atomkötegekből kialakuló rétegkomplexumok 1:1, 2:1, 2:2 típusok Amorf agyagásványok 28

29 Rétegkomplexumok típusai 29

30 Kötéstípusok jellemzői 30

31 Agyagásványok, példák Kaolinit (Gaoling nagy domb, Kína) Al 2 O 3 2SiO 2 H 2 O 31

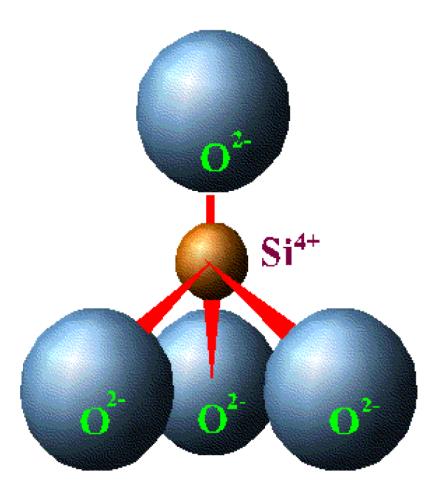

32 Kaolinit szerkezet SiO 4 tetraéderek Koordinációs szám 4 32

33 Kaolinit kristályszerkezete A tetraéderek kapcsolódása: atomkötegek 33

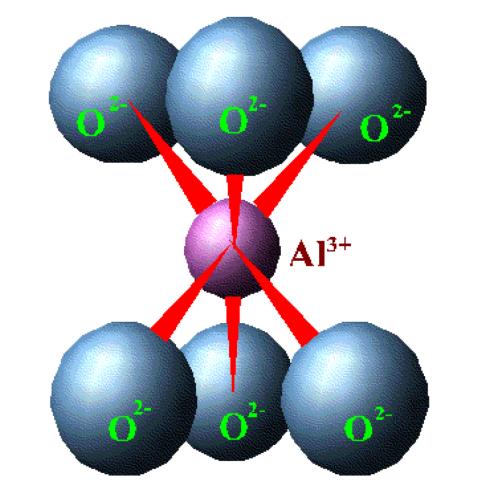

34 Kaolinit kristályszerkezete AlO 6 oktaéderek Koordinációs szám: 6 34

35 Kaolinit kristályszerkezete 1:1 típusú rétegszilikát 35

36 Pirofillit 2:1 típusú rétegszilikát Al 2 O 3 4SiO 2 H 2 O 36

37 Hagyományos kerámiatermékek Tégla- és cserépipari termékek Tűzálló ipari termékek Finomkerámia ipar termékei 37

38 Tégla és cserépipar Égetett agyag falazóelemek (tégla) Keménytéglát Égetett tetőfedő elemek (cserép) Égetett agyag födémelemek 38

39 Tűzállóanyag ipar Alkalmazás szerint Kazánok, hőkezelő kemencék bélései Égetési segédanyagok Öntészeti eszközök Tűzállóság szerint Tűzálló ( C) Nagy tűzállóságú elemek ( C) Igen nagy tűzállóságú elemek (>2000 C) 39

40 Finomkerámia ipar termékei Építési kerámiák Csempék, burkolólapok, szaniterárúk Háztartási kerámiák Porcelán dísztárgy, porcelán edény, majolika Műszaki kerámiák Porcelán szigetelők, őrlőtestek, ellenállástestek, csiszolószerszámok, elektronikai kerámiák 40

41 Hagyományos kerámiák Gyártástechnológiák 41

42 Anyag előkészítés Kitermelés Aprítás Homogenizálás, feltárás segítése, szennyezők eltávolítása, a technológiai igényeknek megfelelő morfológia (szemcseméret, alak ) biztosítása Osztályozás, szárítás Homogenizálás, massza készítése 42

43 Aprítás Két fokozat Törés (cm-mm) Őrlés (mm-μm) Energia bevitel Egymáshoz képest elmozduló őrlőszerszámok (pofás-, kúpos-, hengeres törők, golyósmalmok) Aprítandó test mozgási energiája (kalapácsos és röpítő törő, röpítő malom, sugármalom, vibrációs malom) 43

44 Aprítás Őrlés Száraz Nedves (szárítást igényel) Őrlőberendezések összevetése Forgódobos őrlés Vibrációs őrlés 44

45 Bázikus téglasajtoló massza szemcsemérete 45

46 Mn-Zn ferrit szuszpenzió szárítása Porlasztó szárító Porlasztva szárított por Hagyományos szárítás 46

47 Tűzálló anyagok kombinált előkészítése Soklépéses folyamat Nagy berendezéseket igényel 47

48 Formázási eljárások Fajták 48

49 Egytengelyű száraz sajtolás Az összenyomott szemcsére ható erők Technológiai fázisok 49

50 Egytengelyű száraz sajtolás A tömörséget a kiindulási por szemcsemérete határozza meg 50

51 Egytengelyű száraz sajtolás Következmények Egyenlőtlen sűrűség, mikroszerkezet Helyfüggő tulajdonságok 51

52 Izosztaikus sajtolás Az alappor betöltése (a) Forma lezárása (b) Forma behelyezése (c) Sajtolás Tömör test kiemelése 52

53 Szalagöntés: doctor-lap eljárás Többrétegű lapok is önthetők 53

54 Finomkerámiai termékek gyártása Alapanyag előkészítés és formázás 54

55 Szárítás Agyagból formázott idomok térfogatváltozása szárításkor 55

56 Égetés Magas hőmérséklet ( C) Atmoszféra szerint lehet redukáló vagy oxidáló A kiégetett kerámia színe nagymértékben befolyásolható Oxidáló égetés vörös szín Redukáló égetés fekete, szürke, barna vagy sárga Fizikai, kémiai és mikroszerkezeti változások A végső tulajdonságok kialakítása A végső forma rögzítése 56

57 Kétalkotós fázisdiagram felvétele Fázisdiagram Hűlési görbék 57

58 Kétalkotós elegy fázisdiagramja Eutektikus pont 58

59 Kétalkotós elegy fázisdiagramja A valóság: krisztoballit (SiO 2 ) mullit (3Al 2 O 3 2SiO 2 ) korund (α-al 2 O 3 ) 59

60 Kétalkotós fázisdiagram modellezése 60

61 Háromalkotós elegy fázisdiagramja 61

62 Háromalkotós elegy fázisdiagramja Krisztoballit SiO 2 Tridimit SiO 2 Wollasztonit CaO SiO 2 Mullit 3Al 2 O 3 2SiO 2 Anortit CaO Al 2 O 3 2SiO 2 Gehlenit 2CaO Al 2 O 3 SiO 2 62

63 Égetőkemencék Aknakemence Korszerű alagútkemence 63

64 Téglaégető alagútkemence Előmelegítő zóna (A) Égetőzóna (B) Hűtőzóna (C) 1. kocsi 2. zsilipkamra 3. füstgázelszívó 4. füstgáz keringtető 5. füstgázelszívás vezetéke 6. égetőnyílások 7. hűtőlevegő elszívó 8. hűtőlevegő befúvó 64

65 Fajlagos hőfogyasztások * 1 kg víz eltávolításának energiaigénye 65

66 Porleválasztás A különböző méretű szemcsék elválasztási technikái 66

67 Tégla- és cserépgyártás folyamatábrája Sematikus diagram Agyag kitermelés Előkészítés Pihentetés Nyers gyártás Szárítás Égeté s Szén fogadás Szén tárolás Tárolás Víz Gőz termelés Rakodá s 67
