1 Költséghatékony és megbízható iszapkezelési megoldások napjaink különböző igényeinek kielégítésére Dr. Németh Nóra üzletágvezető

2 A vállalat Az Alfa Laval piacvezető a specializált termékeket és mérnöki szolgáltatásokat nyújtó világvállalatok között

3 Több iparágat látunk el Vegyipar Biotechnológia Gyógyszeripar Erőművek Gépipar Hal- és húsfeldolgozás Élelmiszeripar Hűtés-és klímatechnika Hajózás Bányászat Olaj- és gázipar Hűtőipar Acélművek Élesztőgyártás Cukoripar Növényiolaj ágazat Víz- és szennyvízkezelés Sörgyárak Italgyártók

4 Egy világvállalat 27 Gyártó egység * 70 Szervizközpont Leányvállalatok 55 országban Egyéb kereskedelmi képviseletek 45 országban * Plusz számos kisebb termelő-és összeszerelő részleg

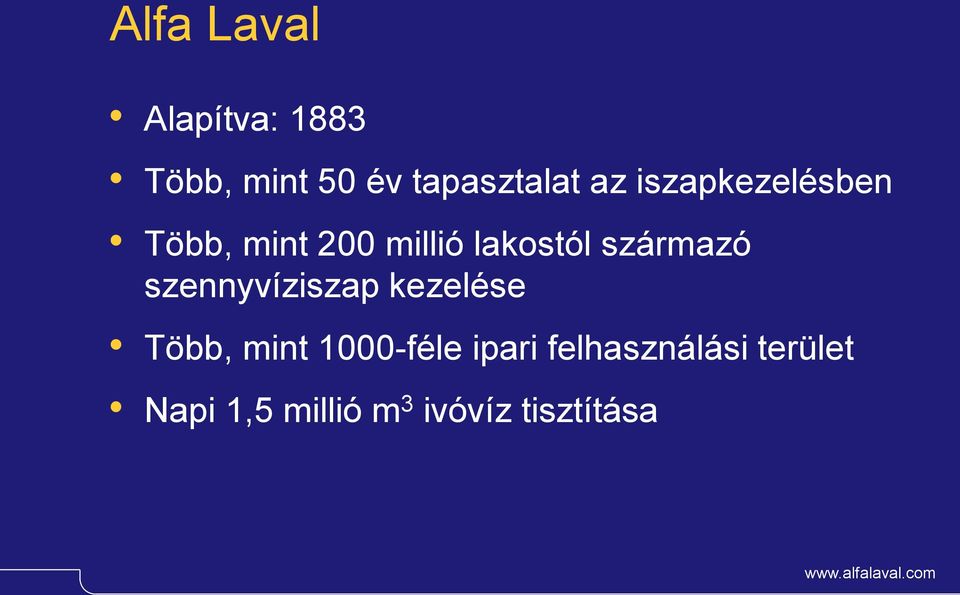

5 Alfa Laval Alapítva: 1883 Több, mint 50 év tapasztalat az iszapkezelésben Több, mint 200 millió lakostól származó szennyvíziszap kezelése Több, mint 1000-féle ipari felhasználási terület Napi 1,5 millió m 3 ivóvíz tisztítása Alfa Laval Slide 5

6 Folyamatok áttekintése Alfa Laval berendezések levegőztetés szűrés SBR sűrítés víztelenítés hőcserélők áramlás szabályzás Alfa Laval

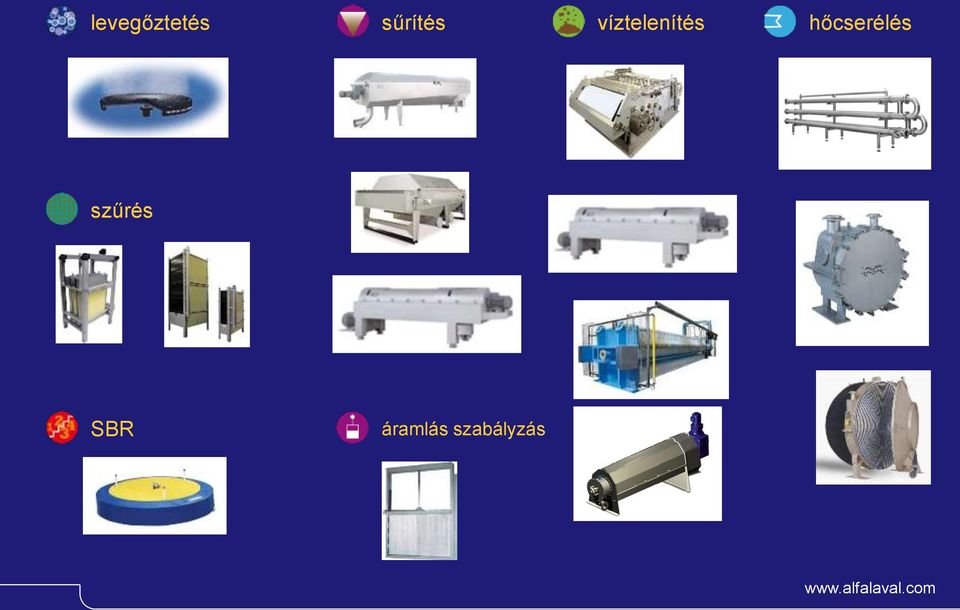

7 levegőztetés sűrítés víztelenítés hőcserélés szűrés SBR áramlás szabályzás Alfa Laval Slide 7

8 Hagyományos termékskála Alfa Laval Slide 8

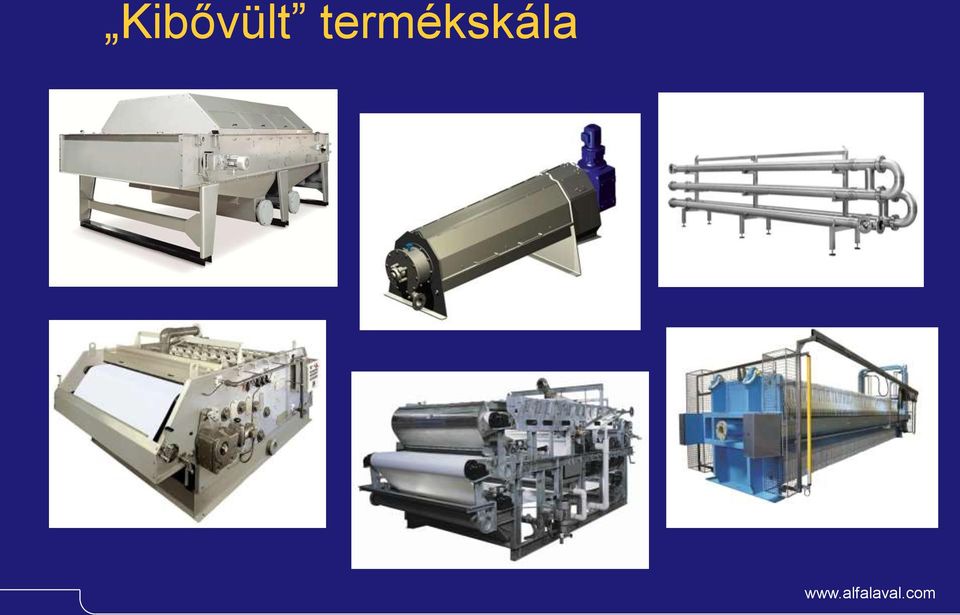

9 Kibővült termékskála Alfa Laval Slide 9

10 ALFA LAVAL Iszapsűrítő rendszer

11 Iszapsűrítés Az iszap térfogatának csökkentése a a kívánt szárazanyag-tartalomra % DS 82 7 % DS Alfa Laval Slide 11

12 Szennyvíztisztítási alkalmazások rothasztási folyamatok optimalizálása kis szennyvíztisztító telepek (szállítás) elősűrítés a víztelenítés előtt szennyvíztisztító telep ALDRUM flokkulációs reaktor ALDRUM dobsűrítő iszapvíztelenítés sűrítetlen iszap iszapvíz ALDRUM iszapgyűjtő tartály rothasztás sűrített iszap polimer előkészítő- és adagolórendszer szállítás Alfa Laval Slide 12

13 Iszapsűrítés dobsűrítők: ALDRUM, ALDRUM G3 gravitációs szalagos sűrítő: Alfa Laval AS-H szalagos sűrítő dekanter centrifugák: ALDEC, ALDEC G2, ALDEC G3 Alfa Laval Slide 13

14 Dobsűrítők ALDRUM, ALDRUM G3 (Mini, Midi, Maxi, Mega, Mega Duo) tiszta, zárt, szagmentes robosztus kialakítás hosszú élettartamú szűrőszövet víztakarékos szakaszos mosás finom iszapkezelés kisebb polimerfogyasztás, nagyobb hatékonyság alacsony energiafogyasztás minimális felügyelet és karbantartás G3: szabadalommal védett csiga Slide 14

15 ALDRUM G3 Mi az újdonság? Egy darabból álló fedél Nagyobb szárazanyagterhelés Fúvókák a szűrőszövet tisztítására Új betápzóna rész Terelőlemezek a dobon belül Új szűrletvíz elvezetés Kevesebb polimer fogyasztás AISI 304 éa 316 kivitelben Biztonsági fedélkapcsoló Slide Nem állítható a dob dőlésszöge Poliészter szűrőszövet Alfa Laval Slide

16 Működési alapelv Slide 16

17 Gravitációs szalagos sűrítő Alfa Laval AS-H szalagos sűrítő (60-300) zárt kialakítás minimális felügyelet és karbantartás hosszú élettartamú csapágyak és hengerek alacsony energiafogyasztás szabadalommal védett rámpa az optimális sűrítés érdekében szabadalommal védett integrált keverőszelep a kisebb polimerfogyasztás érdekében az egyszerűsített szalagfeszítő és igazítórendszernek köszönhetően nem szükséges bonyolult hidraulika

18 Alfa Laval AS-H szalagos sűrítő rámpa flokkulációs tartály iszap polimer folyamatos szűrő szalag szalag mosása sűrített iszap Alfa Laval Slide 18

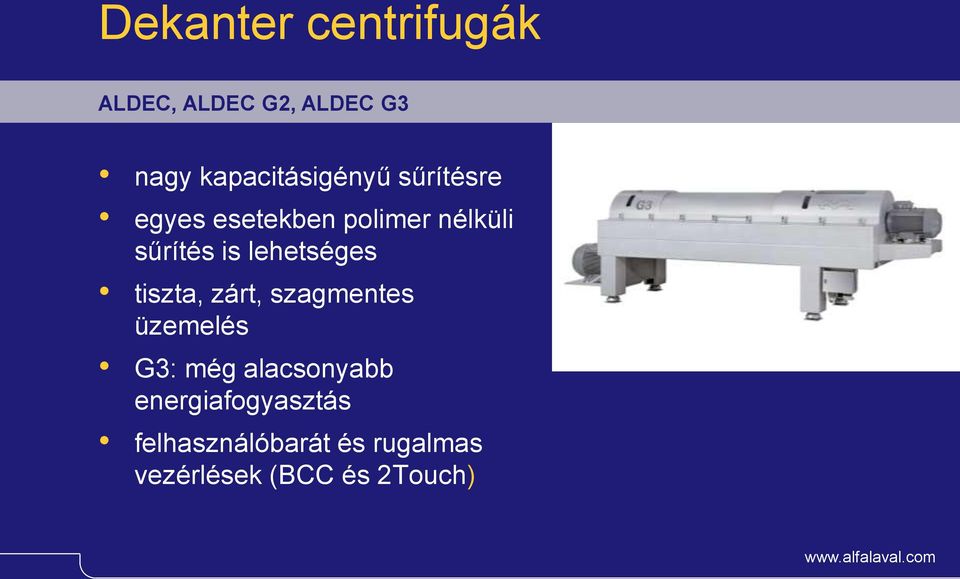

19 Dekanter centrifugák ALDEC, ALDEC G2, ALDEC G3 nagy kapacitásigényű sűrítésre egyes esetekben polimer nélküli sűrítés is lehetséges tiszta, zárt, szagmentes üzemelés G3: még alacsonyabb energiafogyasztás felhasználóbarát és rugalmas vezérlések (BCC és 2Touch) Alfa Laval Slide 19

20 Dekanter centrifuga Szalagos sűrítő Dobsűrítő Sűrített iszap nagyon jó (6-15%) jó jó (5-13%) Polimerfogyasztás jellemzően 0-4 kg/t DS jellemzően 2-4 kg/t DS jellemzően 2-4 kg/t DS Visszanyerés Jó, polimer használat mellett. Kb. 80% biológiai fölösiszapnál polimer nélkül. jó jó Kapacitás < 400 m 3 /h < 150 m 3 /h (3 m-es szalag) < 180 m 3 /h (Mega Duo) Telepítési igények Kisebb helyigény, de nagyobb súly. minimális minimális Kezelői igények minimális, komplett automatizálás minimális, komplett automatizálás minimális, komplett automatizálás Szaghatások minimális, zárt minimális, zárt minimális, zárt Energiafogyasztás magasabb (0.8 kwh/m 3 ) alacsony (0.25 kw/m 3 ) nagyon alacsony (0.15 kw/m 3 ) Karbantartási igény Alacsony óránként nagyszerviz. Nagyon alacsony. Szövetcsere 2-3 évente. Nagyon alacsony. Minimális szerviz 2-3 évente. Mosóvíz igény nagyon alacsony magas, folyamatos igény szakaszos igény Alfa Laval Slide 20

21 Iszapsűrítés Előnyök Centrifuga G3 centrifuga Szalagos sűrítő Dobsűrítő Mosóvíz Zaj Polimerfogyasztás Helyigény Energiafogyasztás Sűrített iszap Alfa Laval Slide 21

22 Bácsvíz Zrt. Kecskemét - 3 db ALDRUM Maxi Alfa Laval Slide 22

23 Bácsvíz Zrt. Kiskunfélegyháza - ALDRUM Midi sűrítés: 2-2,2% 5,5% 100 m 3 iszap/d üzemidő: h/d kapacitás: 7-8 m 3 /h polimerfelhasználás: 2,3-2,4 kg/t szárazanyag Alfa Laval Slide 23

24 Pannon-Víz Zrt. Écs - ALDRUM Midi sűrítés: 0,8% 4% kapacitás: 7-9 m 3 /h Alfa Laval Slide 24

25 MOL Zrt. Százhalombatta 2 ALSYS Mega Alfa Laval Slide 25

26 DRV Zrt. Balatonfűzfő ALSYS Midi Alfa Laval Slide 26

27 VASIVÍZ Zrt. Szombathely 2 ALDRUM Mega sűrítés: 0,7% 5% kapacitás: 40 m 3 /h Alfa Laval Slide 27

28 ZALAVÍZ Zrt. Zalaegerszeg 2 ALDRUM Maxi Alfa Laval Slide 28

29 Nyírségvíz Zrt. Nyíregyháza 2 ALDRUM Maxi Alfa Laval Slide 29

30 Alföldvíz Zrt. Orosháza 2 ALDRUM Mega Alfa Laval Slide 30

31 ALFA LAVAL Iszapvíztelenítő rendszerek

32 Iszapvíztelenítés Az iszap térfogatának csökkentése a jellemző szárazanyag-tartalomra % DS % DS Alfa Laval Slide 32

33 Iszapvíztelenítés dekanter centrifugák ALDEC, ALDEC G2, ALDEC G3 szalagszűrőprések Alfa Laval AS-H G2 szalagszűrőprés, Alfa Laval AS-H G3 szalagszűrőprés kamrásprés csigaprés Alfa Laval Slide 33

34 Dekanter centrifugák ALDEC, ALDEC G2, ALDEC G3 sokféle típus az egyszerűtől a nagyon modernig dobátmérő 200 mm-től 1000 mm-ig optimalizált kialakítás az iszap típusának megfelelően fókusz az alacsony energiafogyasztásra nagyobb kapacitás ugyanakkora helyigény mellett felhasználóbarát és rugalmas vezérlések (BCC és 2Touch)

35 Torque knm Dekanter centrifuga ALDEC G2 Közvetlen meghajtású rendszer Alfa Laval DD Egyéb meghajtások Alfa Laval Direct Drive A közvetlen meghajtás biztosítja: nagyobb nyomaték (3,5-30 knm) az iszapkezelés teljes mértékű szabályozása (differenciálsebesség) a teljes nyomatéktartományban alkalmazkodás a változó iszapfeladáshoz kismértékű szerviz- és karbantartásigény Differential Alfa Laval Slide 36

36 Dekanter centrifuga Betápzóna és csiga precíziós öntést alkalmaznak rendkívül nagy kopásállóság, helyszínen cserélhető kopóbetétek az elválasztott szilárd anyag minimális felkavarása a vízben meredek kialakítású kúpos rész sekély kialakítású kúpos rész Alfa Laval Slide 37

37 Dekanter centrifuga Csiga: Közel axiális áramlású csiga Csigalevelek nyílásai a csigatengelynél helyezkednek el Axiális folyadékáramlás a nyílásokon keresztül Jobb tisztítás Lehetővé teszi a magas szárazanyag-tartalom melletti működést Alfa Laval Slide 38

38 Dekanter centrifuga Kopásálló csigalevelek Élettartam összehasonlítás Nincs Védelem Gyenge min. keményfém réteg Jó min. keményfém réteg Wolfram-karbid lapkák Jó minőségű keményfém réteg Alfa Laval Slide 39 Wolfram-karbid lapkák

39 2Touch vezérlés Mit tartalmaz a teljes vezérlési csomag? hőmérséklet érzékelő hőmérséklet érzékelő dobsebesség érzékelő csigasebesség érzékelő vibráció érzékelő vibráció érzékelő Controller kijelző távoli I/O blokk a VFD panelhez Alfa Laval Slide 40

40 A családok

41 A családok tagjai ALDEC 10 ALDEC 20/30 ALDEC 45 G2-45 G3-45 ALDEC 75 G2-75 G3-75 ALDEC 95 G2-95 G3-95 ALDEC 105 G2-105 G3-105 G2-115 G3-115 G2-125 G3-125 G2-165 G3-165

42 Szalagszűrőprés Víztelenítés nagy hidraulikus és szárazanyag-terhelés mellett alacsony energiafogyasztással nagyobb hidraulikus kapacitás, mint a versenytársaknál nagyobb víztelenített iszap szárazanyagtartalom és jobb szűrletvíz az egyedi henger konfigurációnak köszönhetően hosszú élettartamú, nehézüzemre tervezett csapágyak és hengerek alacsony polimerfogyasztás az egyedi iszap/polimer keverési technológiának köszönhetően nincs szükség külön flokkulációs tartályra Slide 43

43 Alfa Laval AS-H G2 szalagszűrőprés Alfa Laval Slide 44

44 Alfa Laval AS-H G3 szalagszűrőprés 3 szalaggal Sűrítés és víztelenítés egy egységben akár 5-szörös kapacitás ugyanakkora helyigény mellett a hagyományos berendezésekkel összehasonlítva a gravitációs asztalnak köszönhetően az 1%-nál kisebb szárazanyag-tartalmú iszapok is jól kezelhetők nagy hidraulikus kapacitás mellett alacsony polimerfogyasztás az egyedi iszap/ polimer keverési technológiának köszönhetően nincs szükség külön sűrítő egységre alacsony karbantartási költségek és könnyű üzemeltethetőség a szövetrögzítő és feszesítő rendszernek köszönhetően hosszú élettartamú nehézüzemi csapágyak és hengerek Slide 45

45 Alfa Laval AS-H G3 szalagszűrőprés 3 szalaggal CONDITIONED SLUDGE/POLYMER Alfa Laval Slide 46

46 Kamrásprés Víztelenítés akár 40% szárazanyag-tartalomig 99%-os visszanyeréssel víztelenített iszap szárazanyagtartalom akár 40%-ig lebegőanyag-visszanyerés akár 99%-ig könnyen igényre szabható bármilyen víztelenítési feladathoz alacsony üzemeltetési költségek az alacsony polimer- és energiafogyasztásnak köszönhetően legnagyobb technológiai és üzemeltetési tudás a piacon Slide 47

47 Csigaprés Alacsony energiafogyasztás, csekély felügyeleti és karbantartási igény robosztus, felhasználóbarát fejlett automatizálás, minimális felügyelet az alacsony forgási sebességnek köszönhetően alacsony az energiafogyasztás és így csökkenek az üzemeltetési költségek kis zajkibocsátás, jobb munkakörnyezet Alfa Laval Slide 48

48 Iszapvíztelenítés Előnyök Centrifuga Szalagszűrőprés Kamrásprés Csigaprés Mosóvíz Zaj Polimerfogyasztás Helyigény Energiaigény Víztelenített iszap Alfa Laval Slide 49

49 Dekanter centrifuga Szalagszűrőprés Csigaprés Kamrásprés Víztelenített iszap szárazanyag-tartalom nagyon jó jó megfelelő legmagasabb Polimerfogyasztás közepestől magasig alacsony magas legalacsonyabb Visszanyerés jó jó alacsony nagyon jó Kapacitás Max 250 m 3 /h Max. 30 m 3 /h max. 25 m 3 /h sarzs rendszer, kis kapacitás Telepítési igények Legkisebb helyigény, de nagyobb súly. közepes közepes Nagy helyigény, 2 szint. Kezelői igények minimális, teljes automatizálás olykor rá kell nézni minimális, teljes automatizálás kézi beavatkozás ürítéskor Szaghatás minimális, zárt burkolat opcionális, légelszívás szükséges opcionális burkolat helyigényes Nem zárt, ürítéskor légelszívás lehet szükséges. Energiafogyasztás magas (0.7 kwh/m 3 ) alacsony (0.3 kwh/m 3 ) nagyon alacsony (0.2 kw/m 3 ) közepes (kb. 0.1 kwh/m 3 ) Karbantartási igény Nagyon alacsony, 8000 óránként nagyszerviz. Alacsony, de a szűrőszövetet évente cserélni kell. Nagyon alacsony, 8000 óránként nagyszerviz. Közepes, szövetcsere jellemzően évente. Mosóvíz igény nagyon alacsony magas, folyamatos alacsony nincs Alfa Laval Slide 50

50 Amit figyelembe kell/kellene venni berendezés típusa üzemeltetés munkaerőigény, energiaigény karbantartás iszap minősége szervesanyag-tartalom, stabilitás pelyhesedési képesség megfelelő polimer kiválasztása alacsonyabb polimerfogyasztás jó pelyhesedés tiszta elfolyó víz Alfa Laval Slide 51

51 Bácsvíz Zrt. Kecskemét 2 ALDEC G2-60 Alfa Laval Slide 52

52 Sopron 2 ALDEC G ALDEC G2-60 Alfa Laval Slide 53

53 Zalavíz Zrt. Zalaegerszeg 2 ALDEC G2-60 Alfa Laval Slide 54

54 Fejérvíz Zrt. Székesfehérvár ALDEC G2-60 Alfa Laval Slide 55

55 Gyöngyös ALDEC G2-50 Alfa Laval Slide 56

56 VCSM Zrt. Szolnok ALDEC G2-60 Alfa Laval Slide 57

57 DRV Zrt. Siófok 2 ALDEC G2-60 Alfa Laval Slide 58

58 Nyírségvíz Zrt. Nyíregyháza 3 ALDEC G2-60 Alfa Laval Slide 59

59 Alföldvíz Zrt. Orosháza 2 ALDEC G2-75 Alfa Laval Slide 60

60 ALFA LAVAL Termikus iszapkezelés

61 Termikus iszapkezelés mezofil rothasztás cső-a-csőben, spirál és lemezes hőcserélők termofil rothasztás cső-a-csőben, spirál és lemezes hőcserélők iszap hidrolízis / pasztőrizálás cső-a-csőben, spirál és lemezes hőcserélők evaporáció anaerob elfolyó víz AlfaVap, WideGap, AlfaVap system val Slide 62

62 Termikus iszapkezelés Előnyök Mezofil rothasztás Termofil rothasztás Pasztőrizálás és rothasztás Iszap hidrolízis Iszapminőség / Beruházási költség Hőcserélési igények Üzemeltetési költség Vízteleníthetőség mértéke Biogáz Alfa Laval Slide 63

63 Cső-a-csőben hőcserélő Elsősorban rostos és részecskéket tartalmazó iszapok kezelésére elsősorban rostos és részecskéket tartalmazó iszapok kezelésére ideális szennyvíziszapok melegítésére/hűtésére ellenáramú áramlás karbantartásmentes, nincsenek pótalkatrészek rugalmas kialakítás Alfa Laval Slide 64

64 Iszap-víz spirál hőcserélő Iszap-víz vagy iszap-iszap konfigurációk alacsony karbantartási igény az öntisztító kialakításnak köszönhetően rostos és nagyobb részecskéket tartalmazó iszapok hatékony kezelése max. működési idő a könnyű és teljeskörű hozzáférés miatt robosztus és tartós hegesztett kialakítás kompakt kialakítás kisebb telepítési és szervizelési hely igény alacsony nyomásesés kisebb szivattyúzási igény nagyobb hőátadási hatékonyság a cső-a-csőben típushoz képest Slide 65

65 Iszap-iszap spirál hőcserélő Optimális hőátadási hatékonyság nagyobb hőátadási hatékonyság a cső-acsőben típushoz képest teljesmértékű ellenáramú áramlás max. hővisszínyerés a változó áramok ellenére is rugalmas üzemelés max. működési idő a könnyű és teljeskörű hozzáférés miatt robosztus és tartós hegesztett kialakítás kompakt kialakítás kisebb telepítési és szervizelési hely igény Slide 66

66 Hőcserélők Iszap-víz Előnyök Cső-a-csőben Spirál Spirál Iszap-iszap Cső-acsőben Beruházási költség (kis kapacitás) (nagy kapacitás) (kis kapacitás) (nagy kapacitás) Hővisszanyerés Kapacitás Helyigény Tisztíthatóság Alfa Laval
