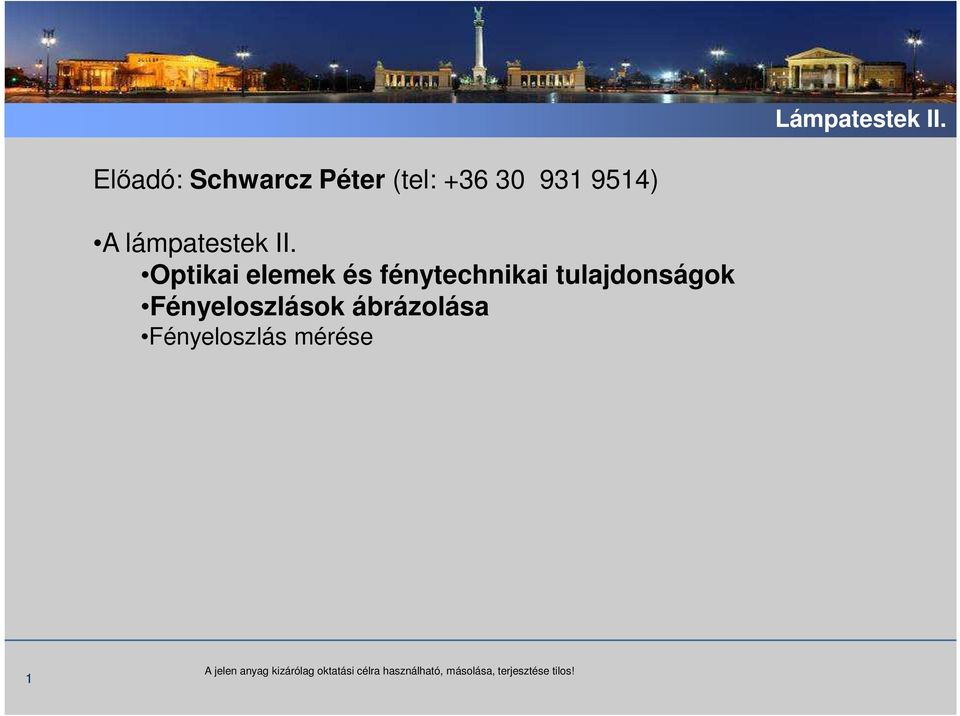

1 Előadó: Schwarcz Péter (tel: ) A lámpatestek II. Optikai elemek és fénytechnikai tulajdonságok Fényeloszlások ábrázolása Fényeloszlás mérése Schréder the reference Lámpatestek in lighting II. 1 A jelen anyag kizárólag oktatási célra használható, másolása, terjesztése tilos!

Fényeloszlás mérése Schréder the reference Lámpatestek in lighting II.

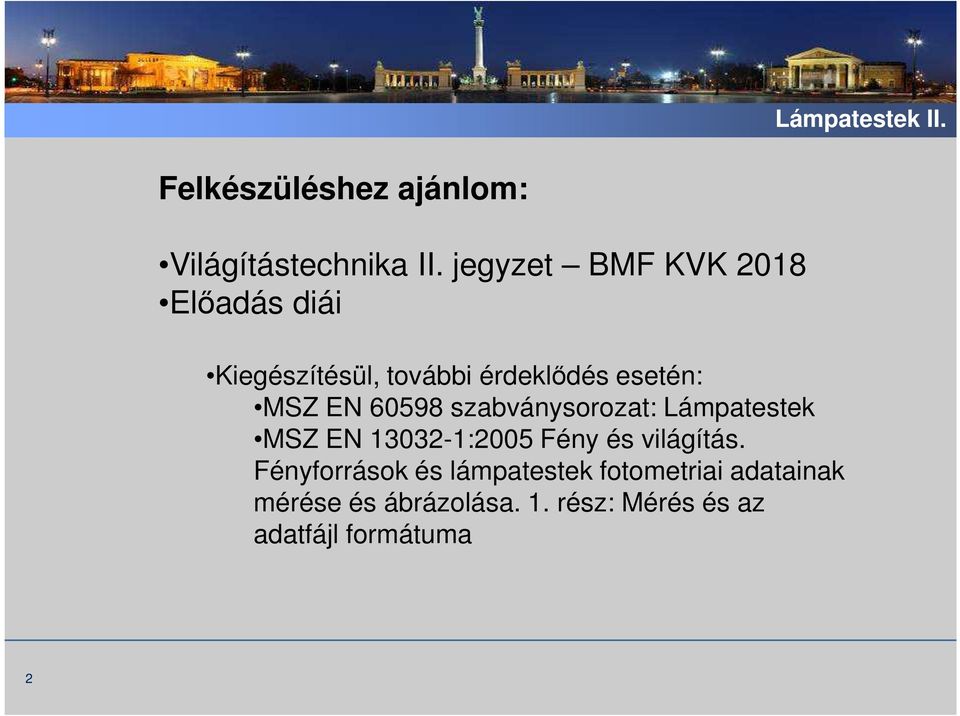

2 Schréder the reference Lámpatestek in lighting II. Felkészüléshez ajánlom: Világítástechnika II. jegyzet BMF KVK 2018 Előadás diái Kiegészítésül, további érdeklődés esetén: MSZ EN szabványsorozat: Lámpatestek MSZ EN :2005 Fény és világítás. Fényforrások és lámpatestek fotometriai adatainak mérése és ábrázolása. 1. rész: Mérés és az adatfájl formátuma 2

jegyzet BMF KVK 2018 Előadás diái Kiegészítésül, további érdeklődés esetén: MSZ EN 60598

3 Optikai elemek: Reflektorok (tükrök, rácsok) Refraktorok (prizmák) Diffúzorok (opálburák) 3

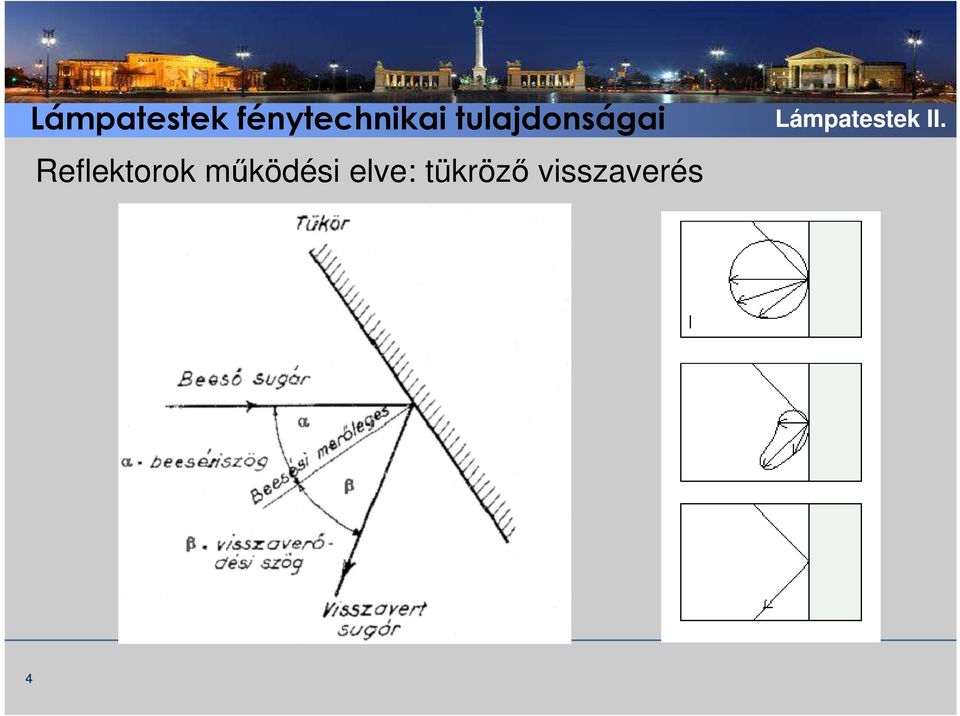

4 Reflektorok működési elve: tükröző visszaverés 4

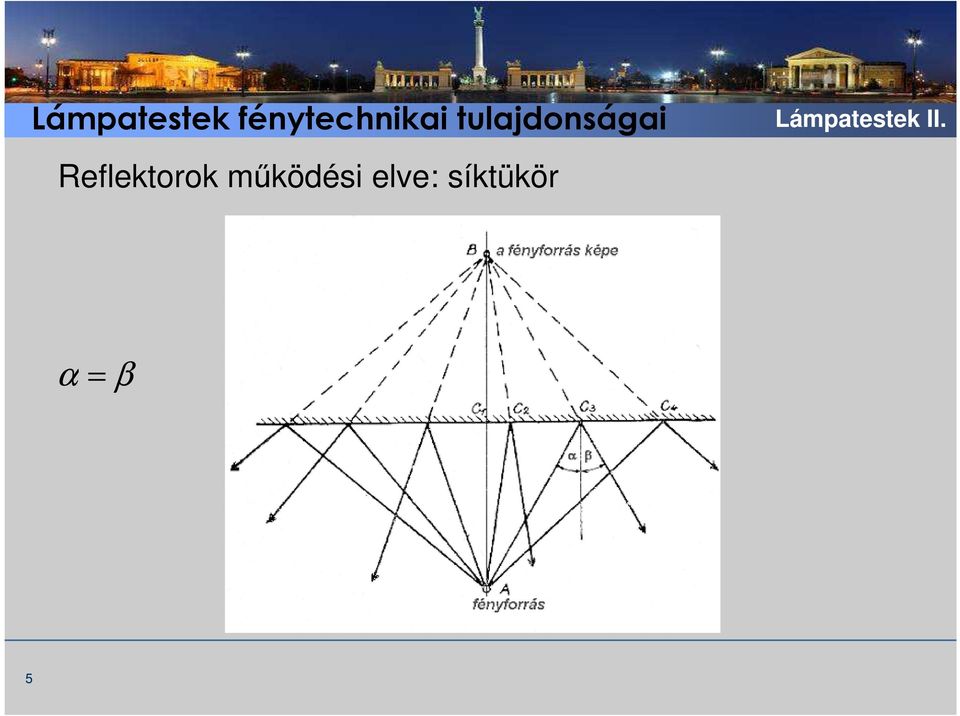

5 Reflektorok működési elve: síktükör α = β 5

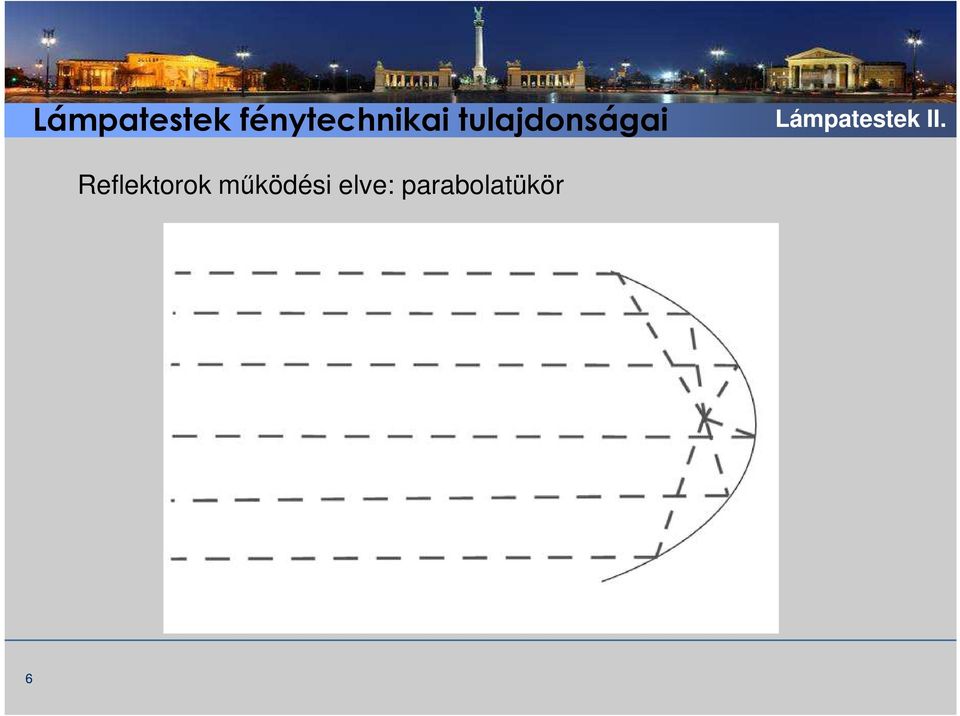

6 Reflektorok működési elve: parabolatükör 6

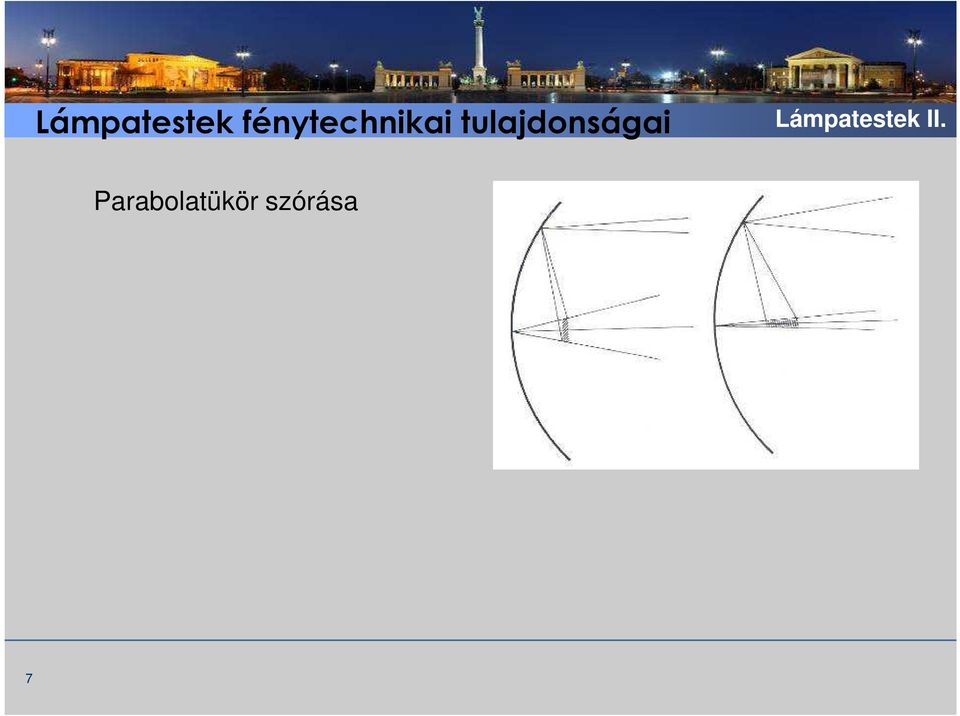

7 Parabolatükör szórása 7

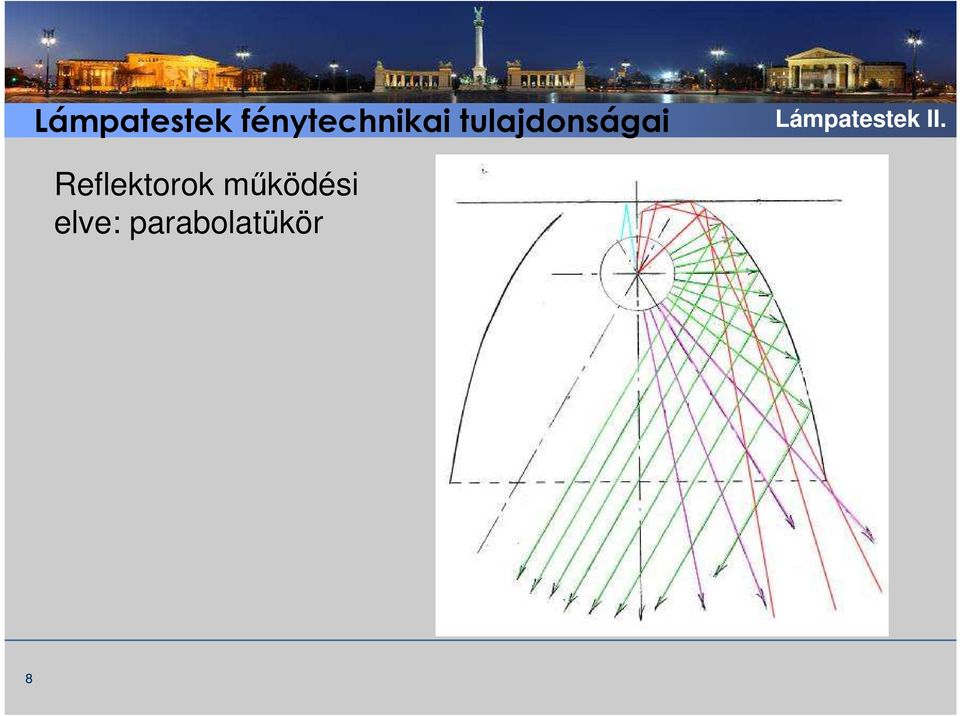

8 Reflektorok működési elve: parabolatükör 8

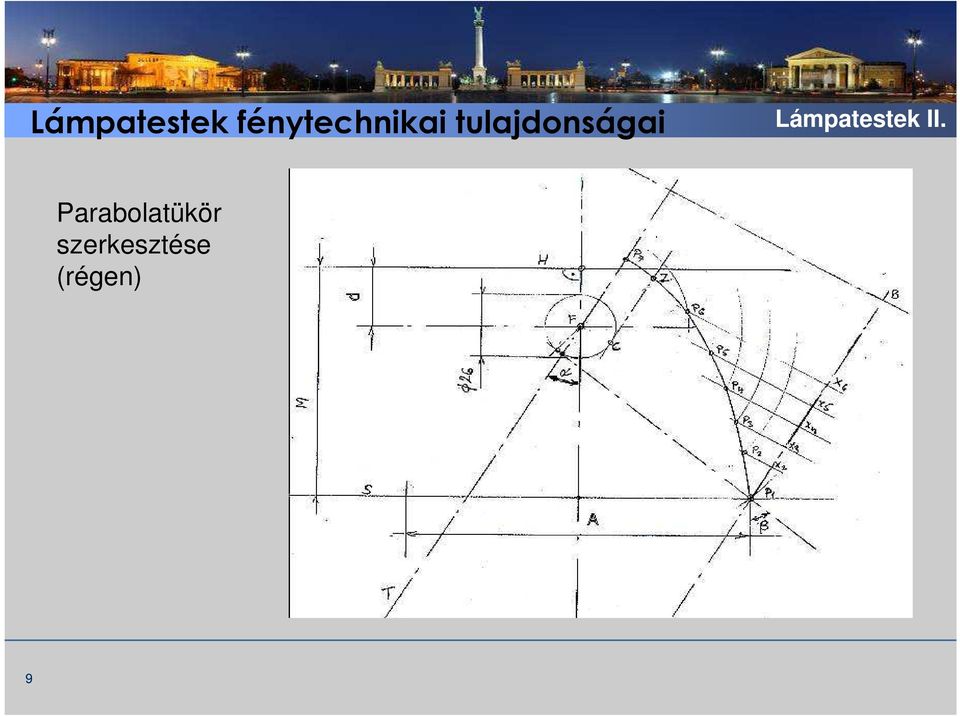

9 Parabolatükör szerkesztése (régen) 9

10 Reflektorok működési elve: elliptikus tükör 10

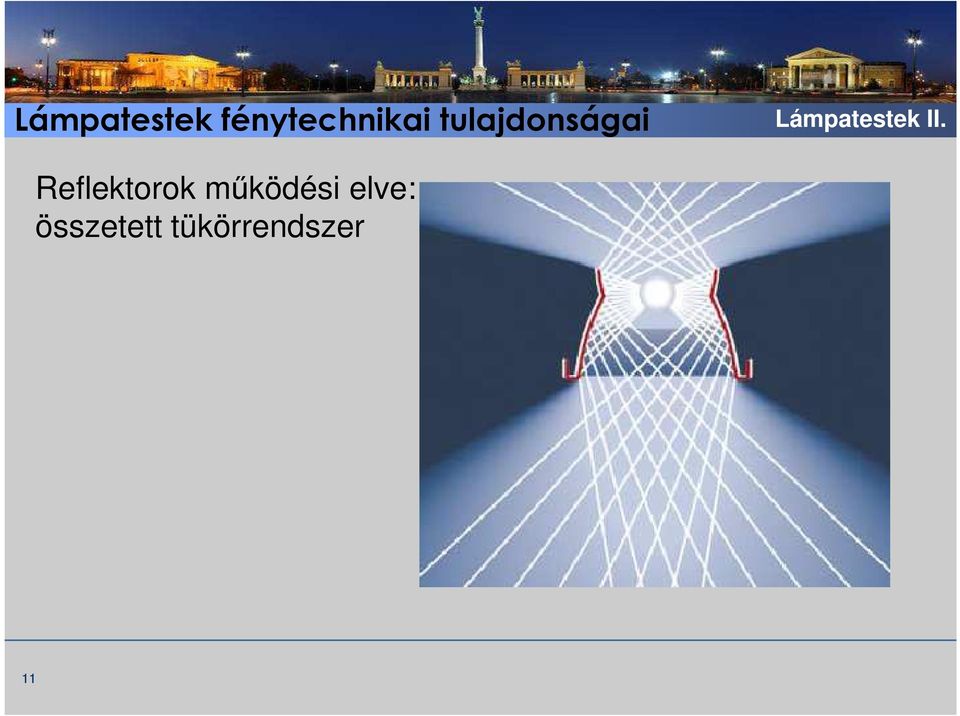

11 Reflektorok működési elve: összetett tükörrendszer 11

12 Tükör Lámpatestek fénytechnikai tulajdonságai Schréder the reference Lámpatestek in lighting II. Tükör anyagok: reflexió - Mélyhúzott és fényesített alumínium : % - Fémgőzölés műanyag felületen: % -Klasszikus anódosan oxidált alumínium : % - Többrétegű anódosan oxidált felület: % 12

Tükör anyagok: reflexió - Mélyhúzott és fényesített alumínium : 80 85 % -

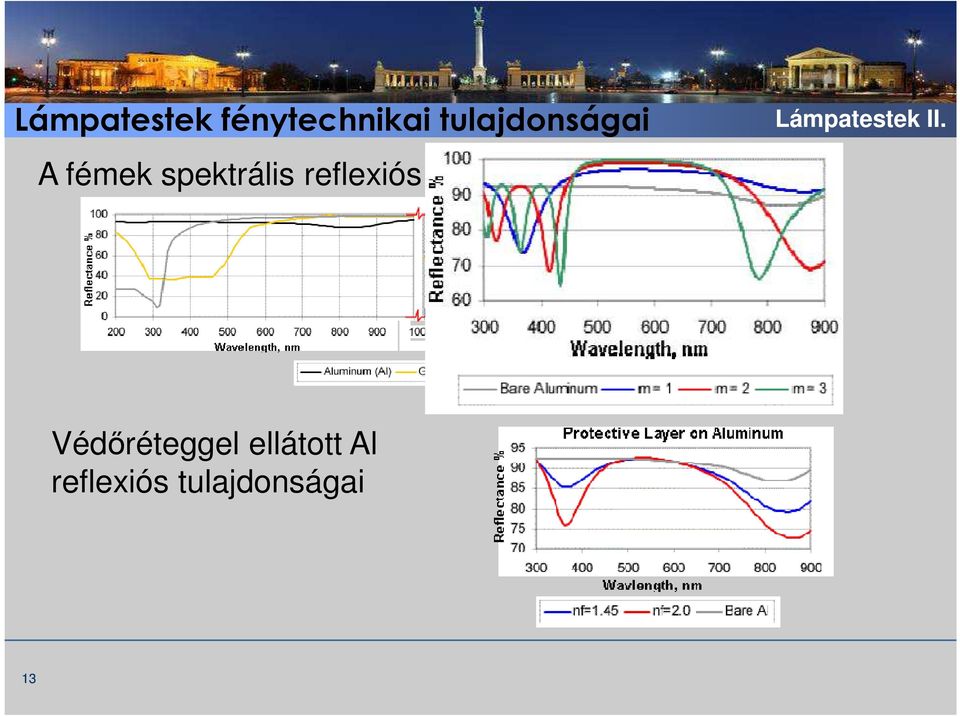

13 Lámpatestek fénytechnikai tulajdonságai A fémek spektrális reflexiós tényezői Schréder the reference Lámpatestek in lighting II. Védőréteggel ellátott Al reflexiós tulajdonságai 13

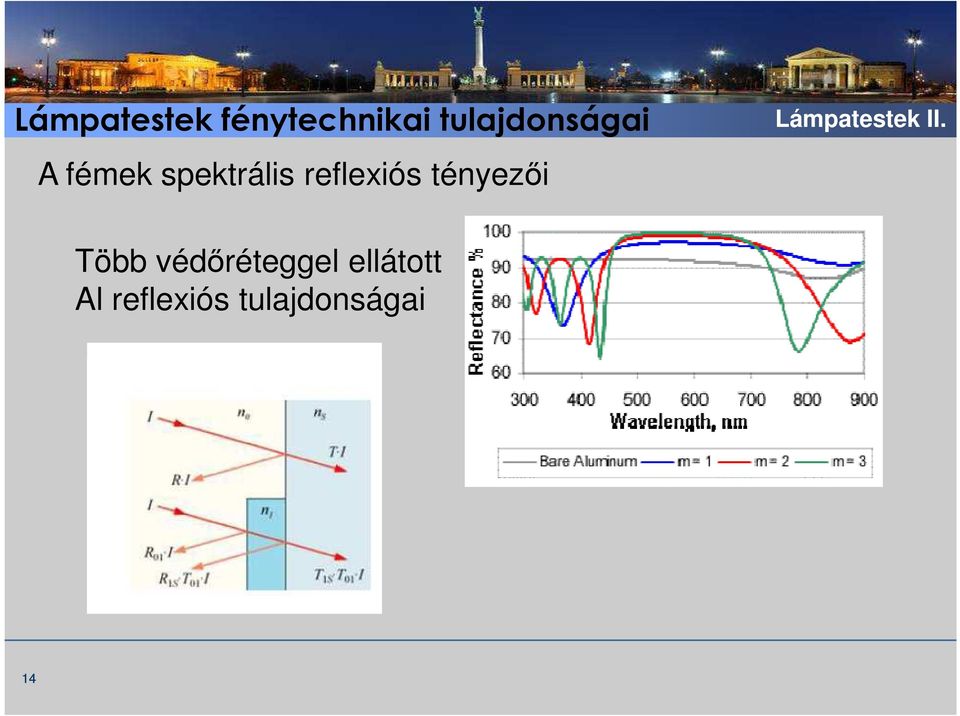

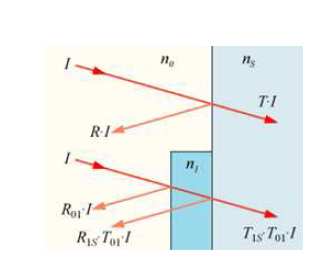

14 Lámpatestek fénytechnikai tulajdonságai A fémek spektrális reflexiós tényezői Schréder the reference Lámpatestek in lighting II. Több védőréteggel ellátott Al reflexiós tulajdonságai 14

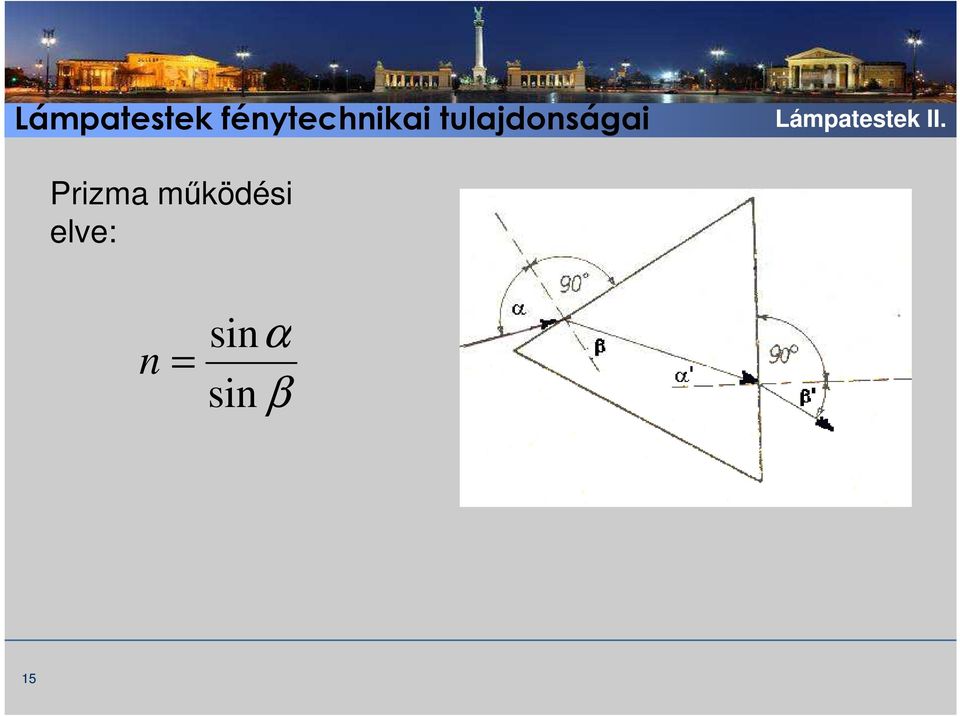

15 Prizma működési elve: n = sinα sin β 15

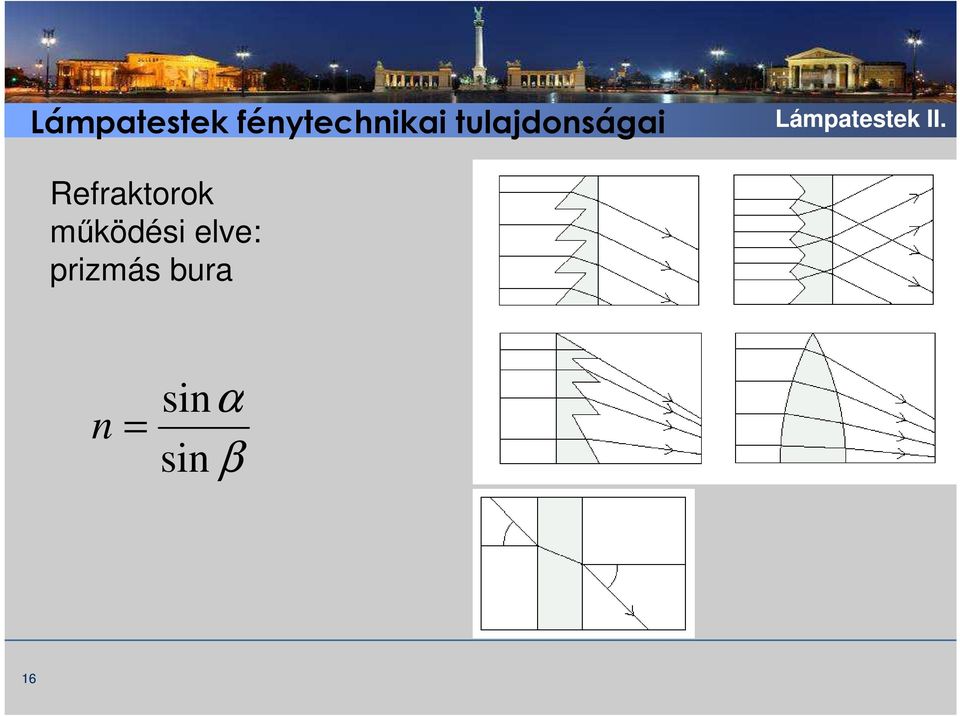

16 Refraktorok működési elve: prizmás bura n = sinα sin β 16

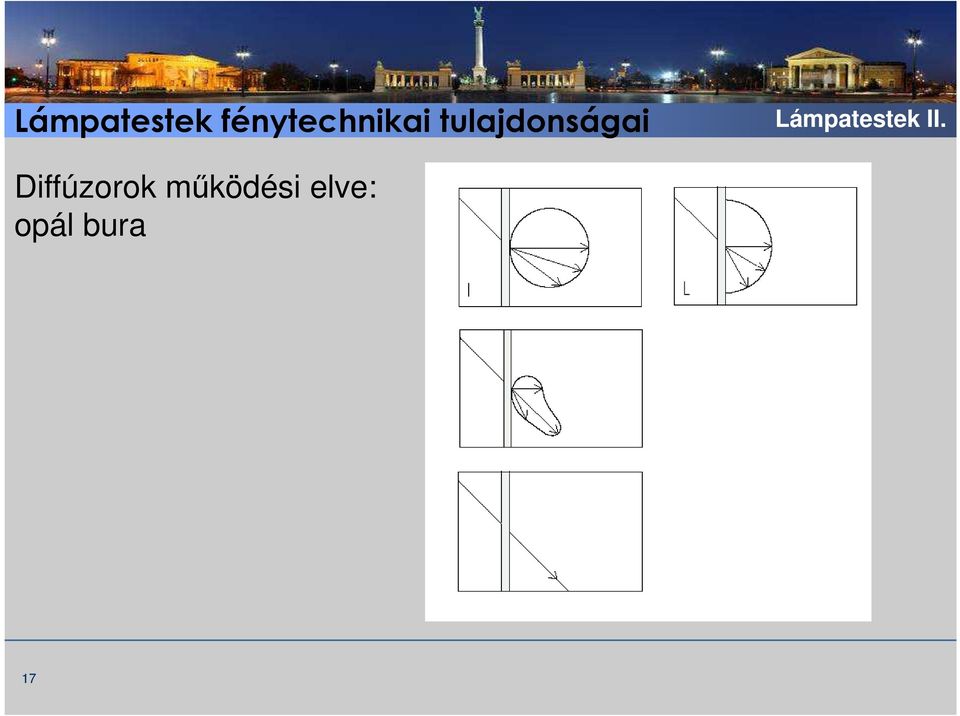

17 Diffúzorok működési elve: opál bura 17

18 Fényeloszlás és ábrázolása MSZ EN :2005 Fény és világítás. Fényforrások és lámpatestek fotometriai adatainak mérése és ábrázolása. 1. rész: Mérés és az adatfájl formátuma 18

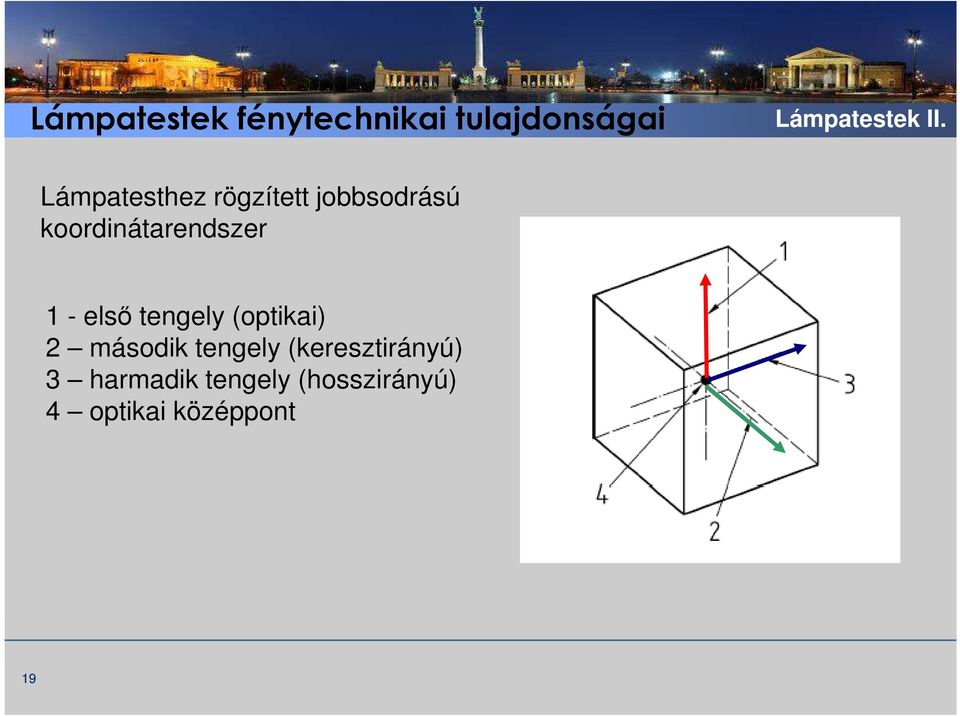

19 Lámpatesthez rögzített jobbsodrású koordinátarendszer 1 - első tengely (optikai) 2 második tengely (keresztirányú) 3 harmadik tengely (hosszirányú) 4 optikai középpont 19

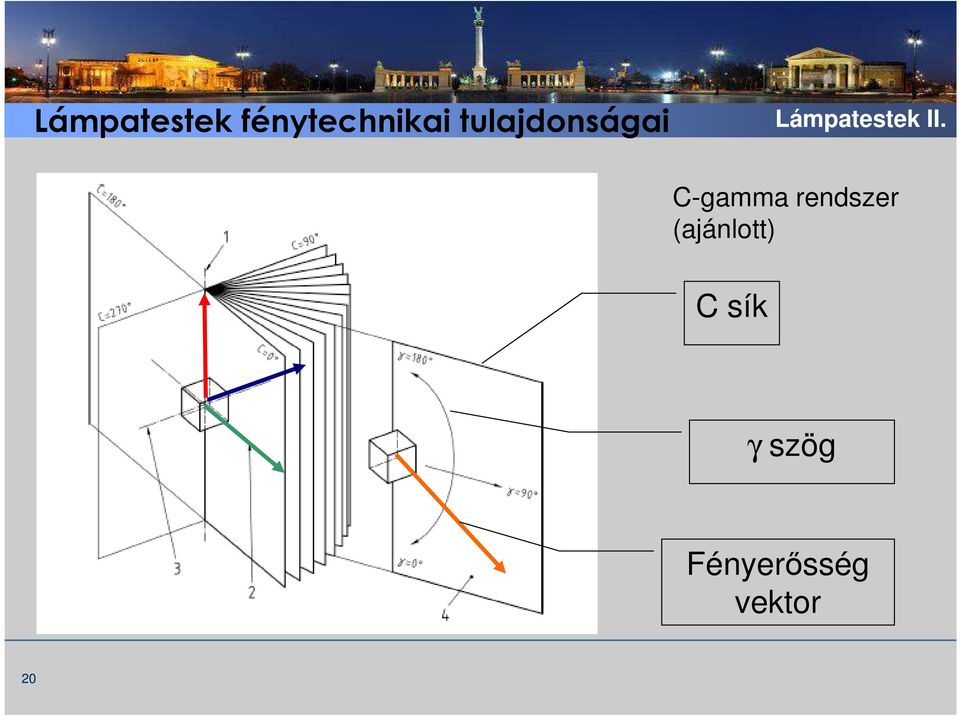

20 C-gamma rendszer (ajánlott) C sík γ szög Fényerősség vektor 20

21 B béta rendszer (fényvetőknél előfordul) A alfa rendszer: MSZ EN szerint nem ajánlott 21

22 Optikai középpont (forgáspont) meghatározása 22

23 C síkok száma és elhelyezkedése (beltér) fényeloszlás Forgásszimmetrikus Két síkra szimmetrikus Egy síkra szimmetrikus Aszimmetrikus C síkok 1 db (tetszőleges) 0 és 90 között, min. 15 -onként 0 és 180 vagy 90 és 270 között, min. 15 -onként 0 és 360 között, min. 15 -onként 23

24 Gamma szögértékek száma egy C síkon belül (beltér) Lámpatest jellege Alsó térfél fényárama Mért gamma szögek Közvetlen 0,9 felett 0 és 90 között, 5 -onként Szórt fényű 0,1 és 0,9 között 0 és 180 között, 5 -onként közvetett 0,1 alatt 90 és 180 között, 5 -onként 24

25 Fényeloszlás és ábrázolása síkban polár koordináták derékszögő koordináták α = ernyızés szöge 90 α = ernyızés pótszöge β = félértékszög 25

26 Lámpatestek fényeloszlása beltéri fénycsöves lámpatest 26

27 Lámpatestek fényeloszlása Aszimmetrikus fényvető 27

28 Lámpatestek fényeloszlása Forgásszimmetrikus fényvető 28

29 Lámpatestek fényeloszlása Útvilágítási lámpatest 29

30 Lámpatestek fénytechnikai tulajdonságai Schréder the reference Lámpatestek in lighting II. Pl: Kültéri lámpatestek fényeloszlása =Fényerősség térbeli eloszlása Fehér görbe: Az út tengelyére merőlegesen 30

31 Schréder the reference Lámpatestek in lighting II. Kültéri lámpatestek fényeloszlása Fekete görbe: fényerősség térbeli eloszlása az úttengelyére merőlegesen Imax 15 31

32 Csoportosítás a fényeloszlás jellege szerint 32

33 LED Photometric Concepts LED lámpatestek: 1 LED + lencse = teljes fényeloszlás Schréder the reference Lámpatestek in lighting II. 1 LED + 1 hozzátartozó lencse vagy 1 (mikro)reflektor 33 Előnyök: Egyszerű hűtés Hatékony gyártás Hátrányok: Kötött megjelenési formák Több (egyforma) egység hozza létre a szükséges fényáramot Nem a legnagyobb hatásfok a világítási felületen. Nem változtatható fényeloszlás

34 LED Photometric Concepts LED lámpatestek: 3D LED + lencse orientáció LEDek + különféle lencsék = különféle egyedi fényeloszlás Schréder the reference Lámpatestek in lighting II. Az orientáció egyedileg vagy kis csoportban állítható; ezek szuperpozíciója adja meg a teljes fényeloszlást Előnyök: Változatos megjelenési formák Legnagyobb hatásfok a világítási felületen. Dinamikusan változtatható fényeloszlás Hátrányok: Bonyolult hűtés 34 Drága

35 LED Modular Approaches Kész optikai modulok Schréder the reference Lámpatestek in lighting II. Előnyök: Egyszerű, de nem túl hatékony hűtés Egyszerűsíti a lámpatest konstrukciót, gyors hibrid megoldások Hátrányok: Kötött megjelenési formák Mérsékelt hatásfok a világítási felületen. Nem változtatható fényeloszlás Beszállító függőség (inkompatibilitás) 35

36 Fényáram meghatározása a fényeloszlásból 36

37 Zónafényáramok meghatározása 37

38 Lámpatestek hatásfoka Optikai hatásfok: A lámpatest fényárama, osztva a lámpatestben működő fényforrások fényáramával Fénytechnikai hatásfok: A lámpatest fényárama, osztva a lámpatesten kívül, referencia körülmények között működő fényforrások fényáramával A hatásfokok összehasonlításának csak azonos fényeloszlás esetén van értelme! 38

39 Fényeloszlás mérése Legegyszerűbb goniométer A2 Hátrány: fényforrás helyzete változik szerkezet hátrafelé takar Korrekció szükséges: Segédfényelem Számítás Ritkán használják! A1 39

40 Fényeloszlás mérése Fényvető goniométer Hátrány: fényforrás helyzete változik Takarás oldalról Lámpatest mérete korlátozott Korrekció szükséges: Segédfényelem Számítás Ritkán használják! 40

41 Fényeloszlás mérése Goniométer álló lámpatesthez Hátrány: nagy méretek Korrekció nem szükséges Ritkán használják! 41

42 Fényeloszlás mérése Forgótükrös goniométerek Korrekció nem szükséges Mai legkorszerűbb! 42

43 Fényeloszlás adattárolása EULUMDAT fájlformátum (*.ldt) jegyzetben CEN fájlformátum (*.cen) MSZ EN 13032:2004 CIBSE IESNA (*.ies) Gyártói formátumok (*.mat Schréder, *.inr Philips stb) 43

44 Schréder the reference Lámpatestek in lighting II. Előadó: Schwarcz Péter (tel: ) 44 A jelen anyag kizárólag oktatási célra használható, másolása, terjesztése tilos!
