1 M E D E N C E B U R K O L A T O K 342 Üvegmozaik 349 Kerámia csempék, szegélyek 350 PVC Fólia 75/ Erősített PVC 150/100 fólia 361 Fólia: egyéb típusok 363 Fólia rögzítő kellékek 366 Lépcsők

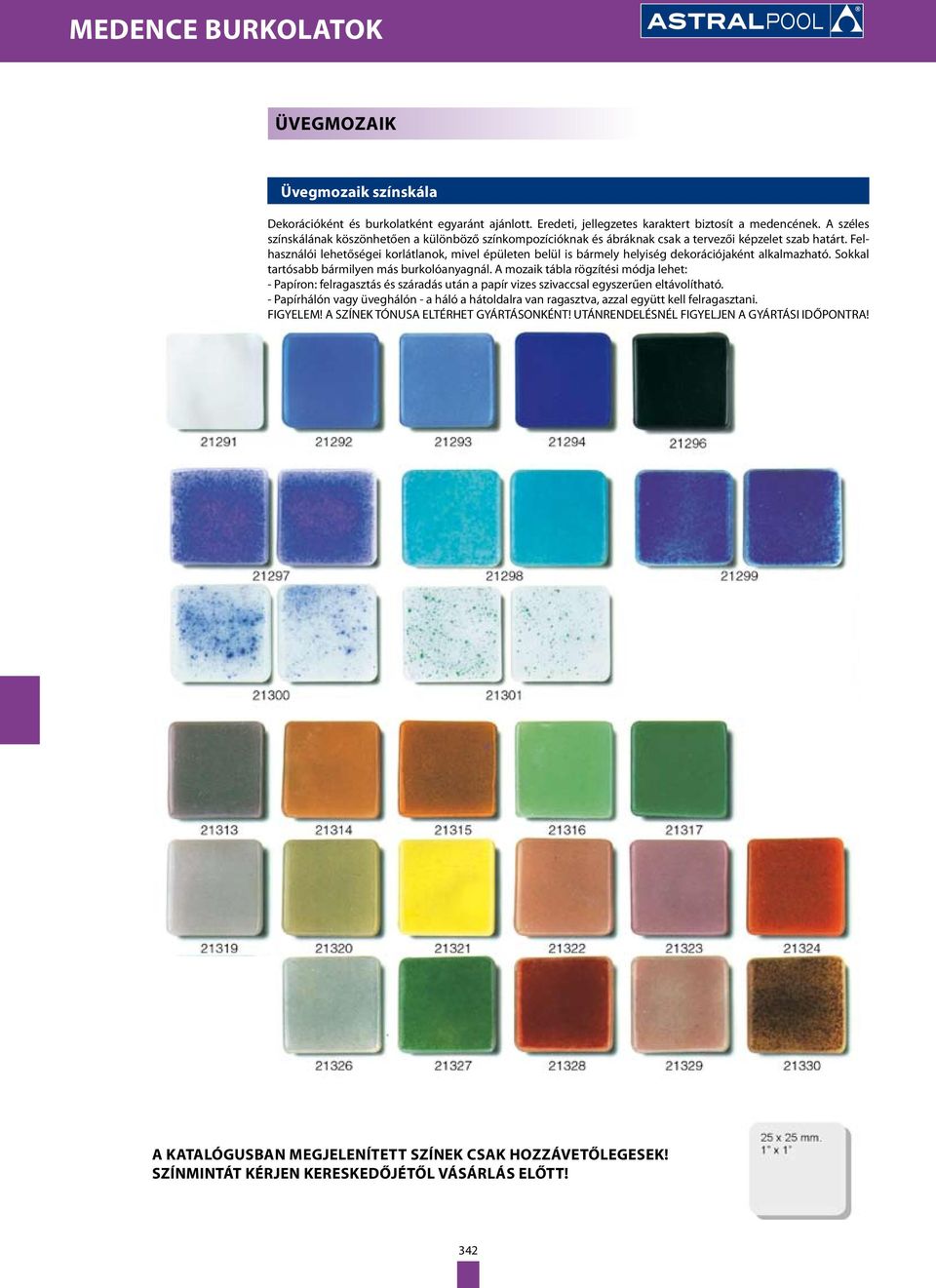

2 Üvegmozaik Üvegmozaik színskála Dekorációként és burkolatként egyaránt ajánlott. Eredeti, jellegzetes karaktert biztosít a medencének. A széles színskálának köszönhetően a különböző színkompozícióknak és ábráknak csak a tervezői képzelet szab határt. Felhasználói lehetőségei korlátlanok, mivel épületen belül is bármely helyiség dekorációjaként alkalmazható. Sokkal tartósabb bármilyen más burkolóanyagnál. A mozaik tábla rögzítési módja lehet: - Papíron: felragasztás és száradás után a papír vizes szivaccsal egyszerűen eltávolítható. - Papírhálón vagy üveghálón - a háló a hátoldalra van ragasztva, azzal együtt kell felragasztani. FIGYELEM! A SZÍNEK TÓNUSA ELTÉRHET GYÁRTÁSONKÉNT! UTÁNRENDELÉSNÉL FIGYELJEN A GYÁRTÁSI IDŐPONTRA! A KATALÓGUSBAN MEGJELENÍTETT SZÍNEK CSAK HOZZÁVETŐLEGESEK! SZÍNMINTÁT KÉRJEN KERESKEDŐJÉTŐL VÁSÁRLÁS ELŐTT! 342

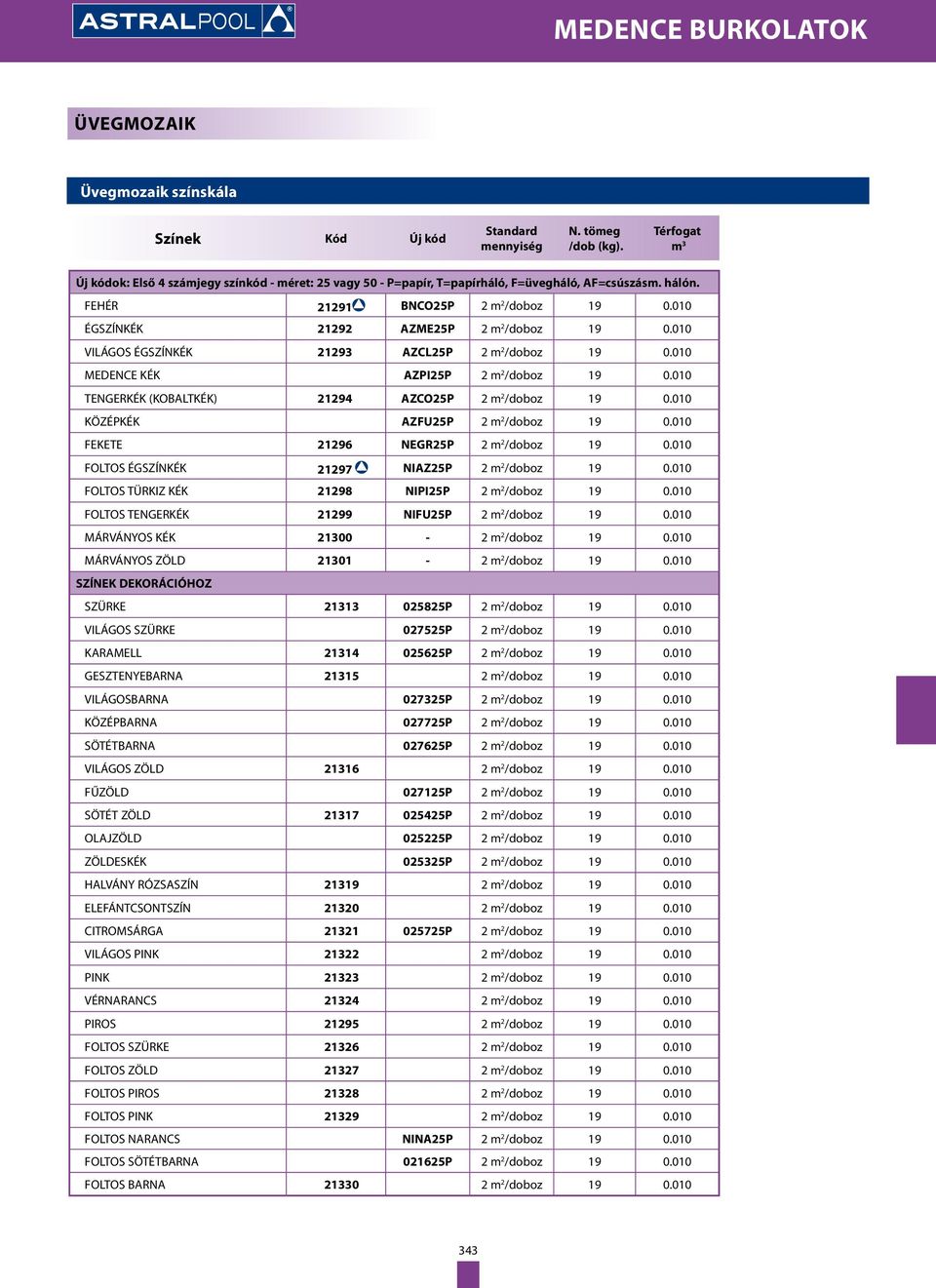

3 ÜVEGMOZAIK Üvegmozaik színskála Színek Kód Új kód Standard mennyiség N. tömeg /dob (kg). Térfogat m 3 Új kódok: Első 4 számjegy színkód - méret: 25 vagy 50 - P=papír, T=papírháló, F=üvegháló, AF=csúszásm. hálón. FEHÉR BNCO25P 2 m 2 /doboz ÉGSZÍNKÉK AZME25P 2 m 2 /doboz VILÁGOS ÉGSZÍNKÉK AZCL25P 2 m 2 /doboz MEDENCE KÉK AZPI25P 2 m 2 /doboz TENGERKÉK (KOBALTKÉK) AZCO25P 2 m 2 /doboz KÖZÉPKÉK AZFU25P 2 m 2 /doboz FEKETE NEGR25P 2 m 2 /doboz FOLTOS ÉGSZÍNKÉK NIAZ25P 2 m 2 /doboz FOLTOS TÜRKIZ KÉK NIPI25P 2 m 2 /doboz FOLTOS TENGERKÉK NIFU25P 2 m 2 /doboz MÁRVÁNYOS KÉK m 2 /doboz MÁRVÁNYOS ZÖLD m 2 /doboz SZÍNEK DEKORÁCIÓHOZ SZÜRKE P 2 m 2 /doboz VILÁGOS SZÜRKE P 2 m 2 /doboz KARAMELL P 2 m 2 /doboz GESZTENYEBARNA m 2 /doboz VILÁGOSBARNA P 2 m 2 /doboz KÖZÉPBARNA P 2 m 2 /doboz SÖTÉTBARNA P 2 m 2 /doboz VILÁGOS ZÖLD m 2 /doboz FŰZÖLD P 2 m 2 /doboz SÖTÉT ZÖLD P 2 m 2 /doboz OLAJZÖLD P 2 m 2 /doboz ZÖLDESKÉK P 2 m 2 /doboz HALVÁNY RÓZSASZÍN m 2 /doboz ELEFÁNTCSONTSZÍN m 2 /doboz CITROMSÁRGA P 2 m 2 /doboz VILÁGOS PINK m 2 /doboz PINK m 2 /doboz VÉRNARANCS m 2 /doboz PIROS m 2 /doboz FOLTOS SZÜRKE m 2 /doboz FOLTOS ZÖLD m 2 /doboz FOLTOS PIROS m 2 /doboz FOLTOS PINK m 2 /doboz FOLTOS NARANCS NINA25P 2 m 2 /doboz FOLTOS SÖTÉTBARNA P 2 m 2 /doboz FOLTOS BARNA m 2 /doboz

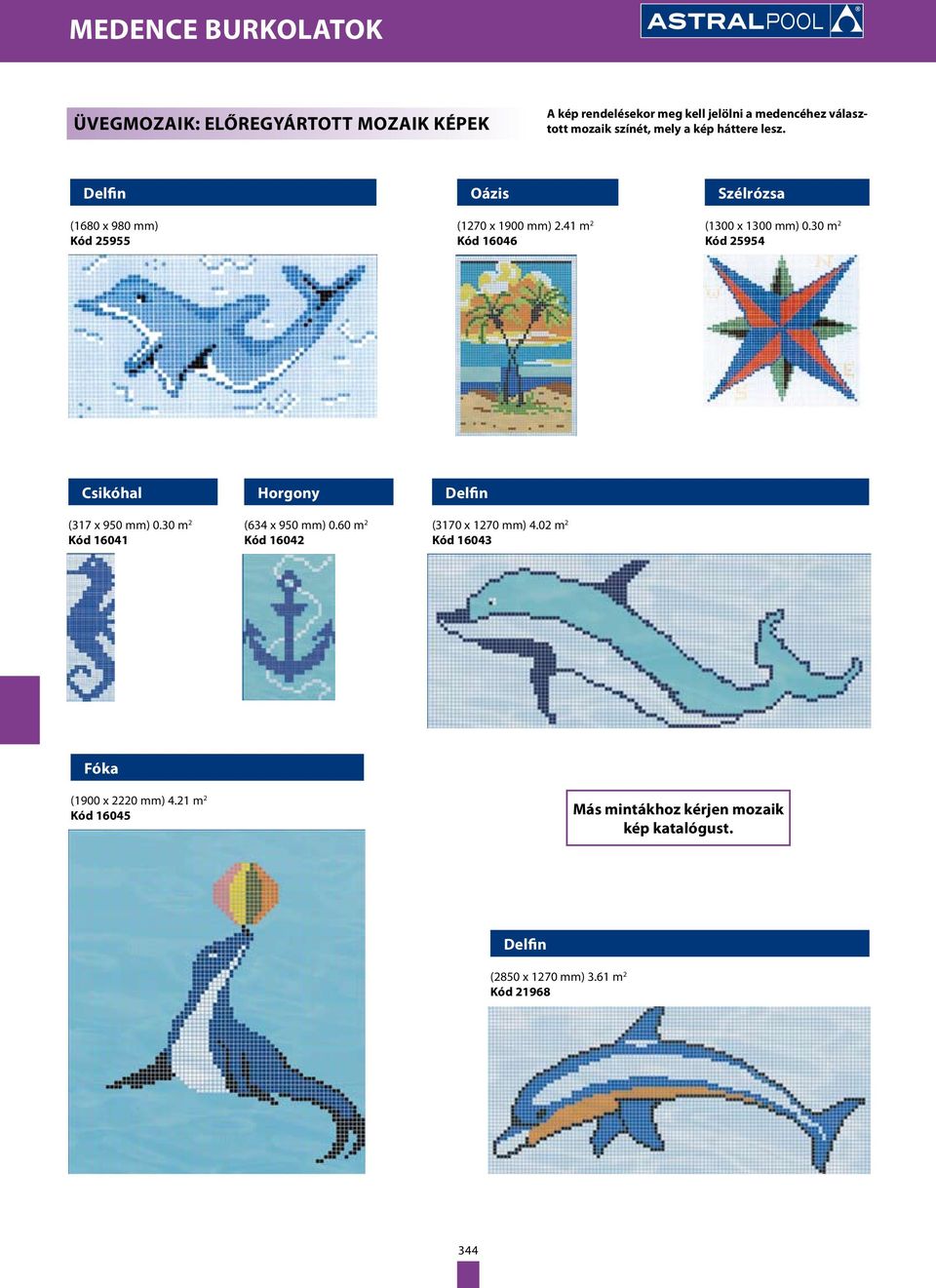

4 ÜVEGMOZAIK: ELŐREGYÁRTOTT MOZAIK KÉPEK A kép rendelésekor meg kell jelölni a medencéhez választott mozaik színét, mely a kép háttere lesz. Delfin (1680 x 980 mm) Kód Oázis (1270 x 1900 mm) 2.41 m 2 Kód Szélrózsa (1300 x 1300 mm) 0.30 m 2 Kód Csikóhal (7 x 950 mm) 0.30 m 2 Kód Horgony (634 x 950 mm) 0.60 m 2 Kód Delfin (70 x 1270 mm) 4.02 m 2 Kód Fóka (1900 x 2220 mm) 4.21 m 2 Kód Más mintákhoz kérjen mozaik kép katalógust. Delfin (2850 x 1270 mm) 3.61 m 2 Kód

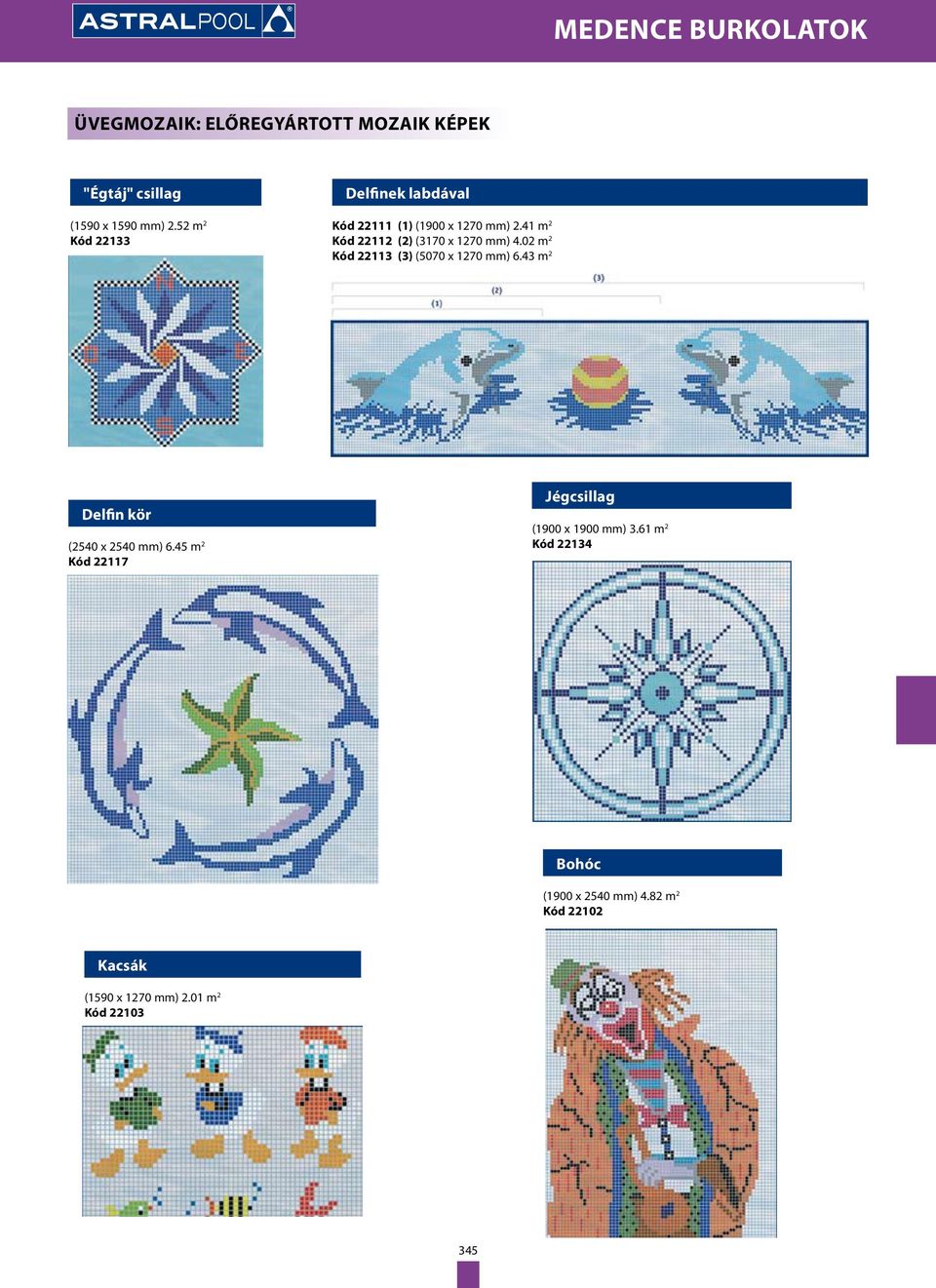

5 ÜVEGMOZAIK: ELŐREGYÁRTOTT MOZAIK KÉPEK "Égtáj" csillag (1590 x 1590 mm) 2.52 m 2 Kód Delfinek labdával Kód (1) (1900 x 1270 mm) 2.41 m 2 Kód (2) (70 x 1270 mm) 4.02 m 2 Kód (3) (5070 x 1270 mm) 6.43 m 2 Delfin kör (2540 x 2540 mm) 6.45 m 2 Kód Jégcsillag (1900 x 1900 mm) 3.61 m 2 Kód Bohóc (1900 x 2540 mm) 4.82 m 2 Kód Kacsák (1590 x 1270 mm) 2.01 m 2 Kód

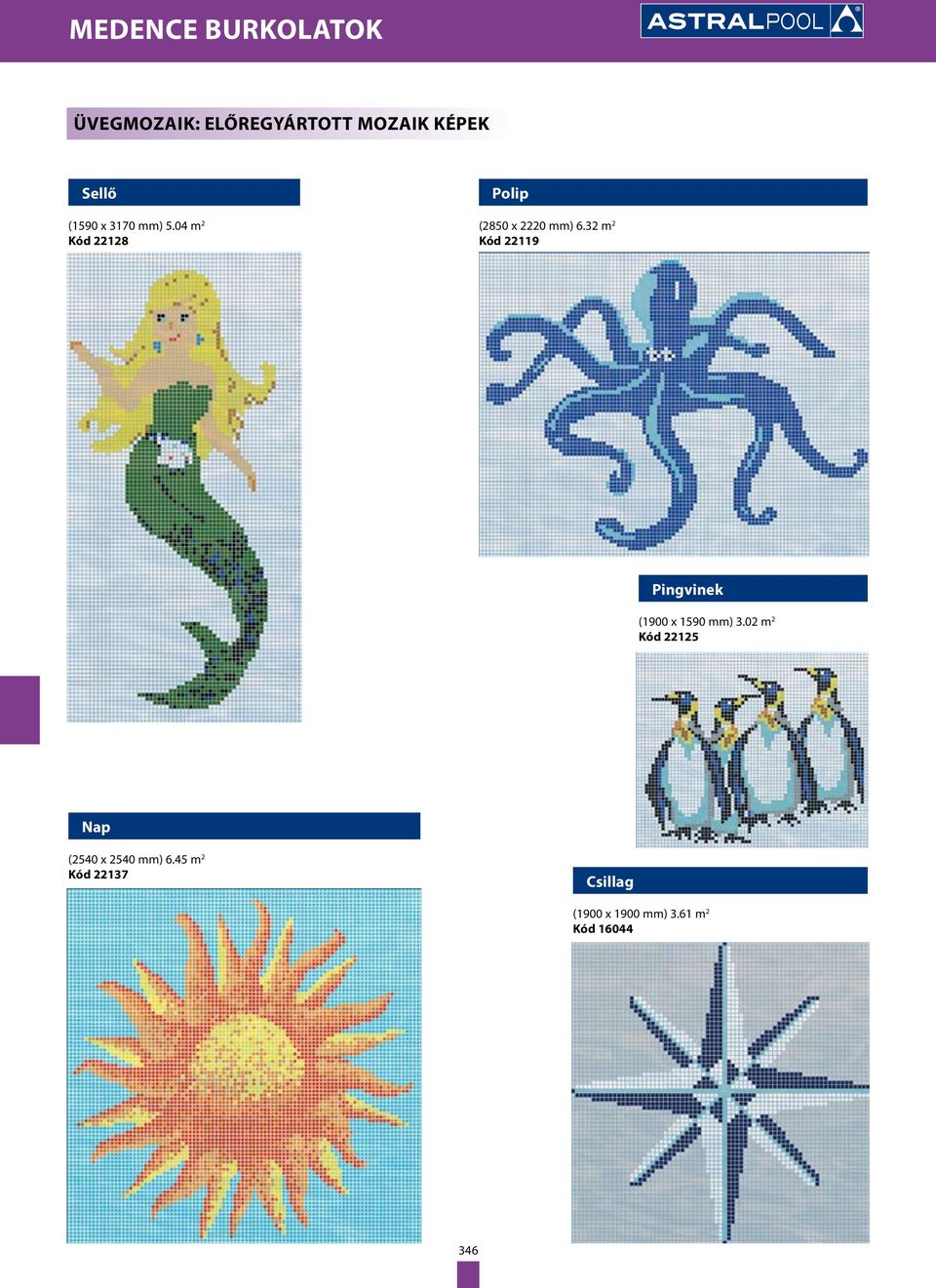

6 ÜVEGMOZAIK: ELŐREGYÁRTOTT MOZAIK KÉPEK Sellő (1590 x 70 mm) 5.04 m 2 Kód Polip (2850 x 2220 mm) 6.32 m 2 Kód Pingvinek (1900 x 1590 mm) 3.02 m 2 Kód Nap (2540 x 2540 mm) 6.45 m 2 Kód Csillag (1900 x 1900 mm) 3.61 m 2 Kód

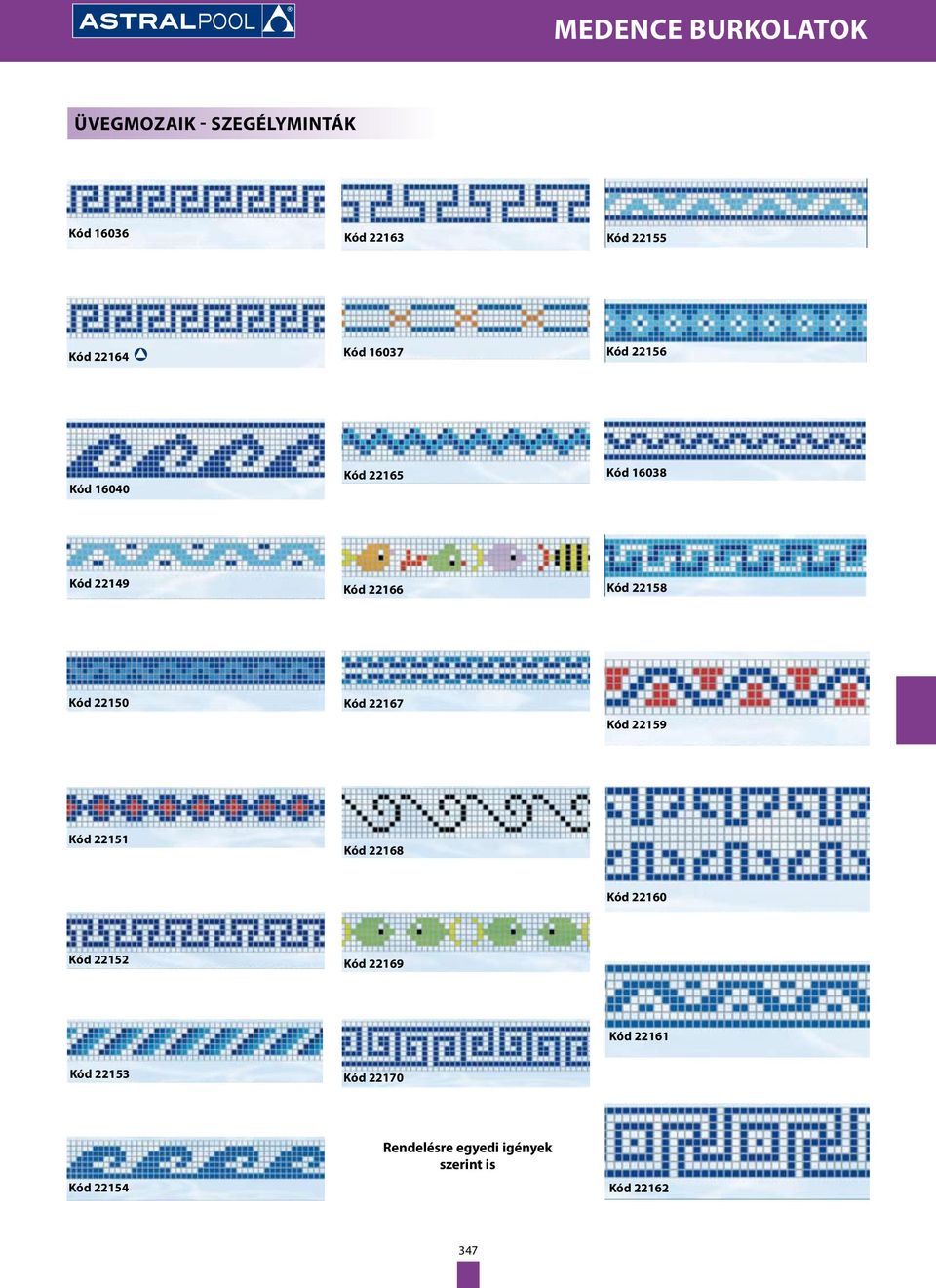

7 ÜVEGMOZAIK - SZEGÉLYMINTÁK Kód Kód Kód Kód Kód Kód Kód Kód Kód Kód 229 Kód Kód Kód Kód Kód Kód Kód Kód Kód Kód Kód Kód Kód Kód Rendelésre egyedi igények szerint is Kód

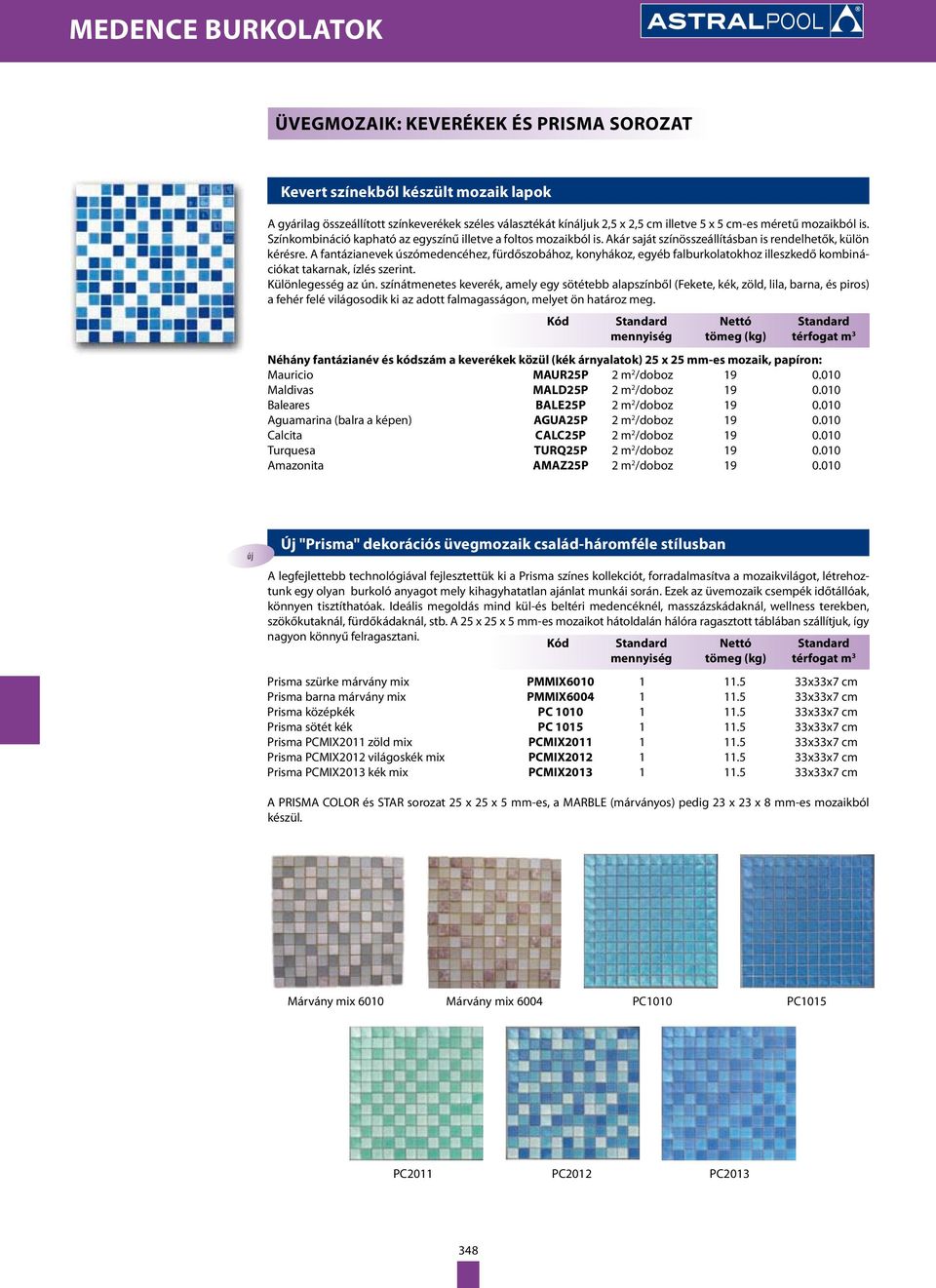

8 ÜVEGMOZAIK: keverékek és prisma sorozat Kevert színekből készült mozaik lapok A gyárilag összeállított színkeverékek széles választékát kínáljuk 2,5 x 2,5 cm illetve 5 x 5 cm-es méretű mozaikból is. Színkombináció kapható az egyszínű illetve a foltos mozaikból is. Akár saját színösszeállításban is rendelhetők, külön kérésre. A fantázianevek úszómedencéhez, fürdőszobához, konyhákoz, egyéb falburkolatokhoz illeszkedő kombinációkat takarnak, ízlés szerint. Különlegesség az ún. színátmenetes keverék, amely egy sötétebb alapszínből (Fekete, kék, zöld, lila, barna, és piros) a fehér felé világosodik ki az adott falmagasságon, melyet ön határoz meg. Néhány fantázianév és kódszám a keverékek közül (kék árnyalatok) 25 x 25 mm-es mozaik, papíron: Mauricio MAUR25P 2 m 2 /doboz Maldivas MALD25P 2 m 2 /doboz Baleares BALE25P 2 m 2 /doboz Aguamarina (balra a képen) AGUA25P 2 m 2 /doboz Calcita CALC25P 2 m 2 /doboz Turquesa TURQ25P 2 m 2 /doboz Amazonita AMAZ25P 2 m 2 /doboz új Új "Prisma" dekorációs üvegmozaik család-háromféle stílusban A legfejlettebb technológiával fejlesztettük ki a Prisma színes kollekciót, forradalmasítva a mozaikvilágot, létrehoztunk egy olyan burkoló anyagot mely kihagyhatatlan ajánlat munkái során. Ezek az üvemozaik csempék időtállóak, könnyen tisztíthatóak. Ideális megoldás mind kül-és beltéri medencéknél, masszázskádaknál, wellness terekben, szökőkutaknál, fürdőkádaknál, stb. A 25 x 25 x 5 mm-es mozaikot hátoldalán hálóra ragasztott táblában szállítjuk, így nagyon könnyű felragasztani. Prisma szürke márvány mix PMMIX x33x7 cm Prisma barna márvány mix PMMIX x33x7 cm Prisma középkék PC x33x7 cm Prisma sötét kék PC x33x7 cm Prisma PCMIX2011 zöld mix PCMIX x33x7 cm Prisma PCMIX2012 világoskék mix PCMIX x33x7 cm Prisma PCMIX2013 kék mix PCMIX x33x7 cm A PRISMA COLOR és STAR sorozat 25 x 25 x 5 mm-es, a MARBLE (márványos) pedig 23 x 23 x 8 mm-es mozaikból készül. Márvány mix 6010 Márvány mix 6004 PC1010 PC1015 PC2011 PC2012 PC

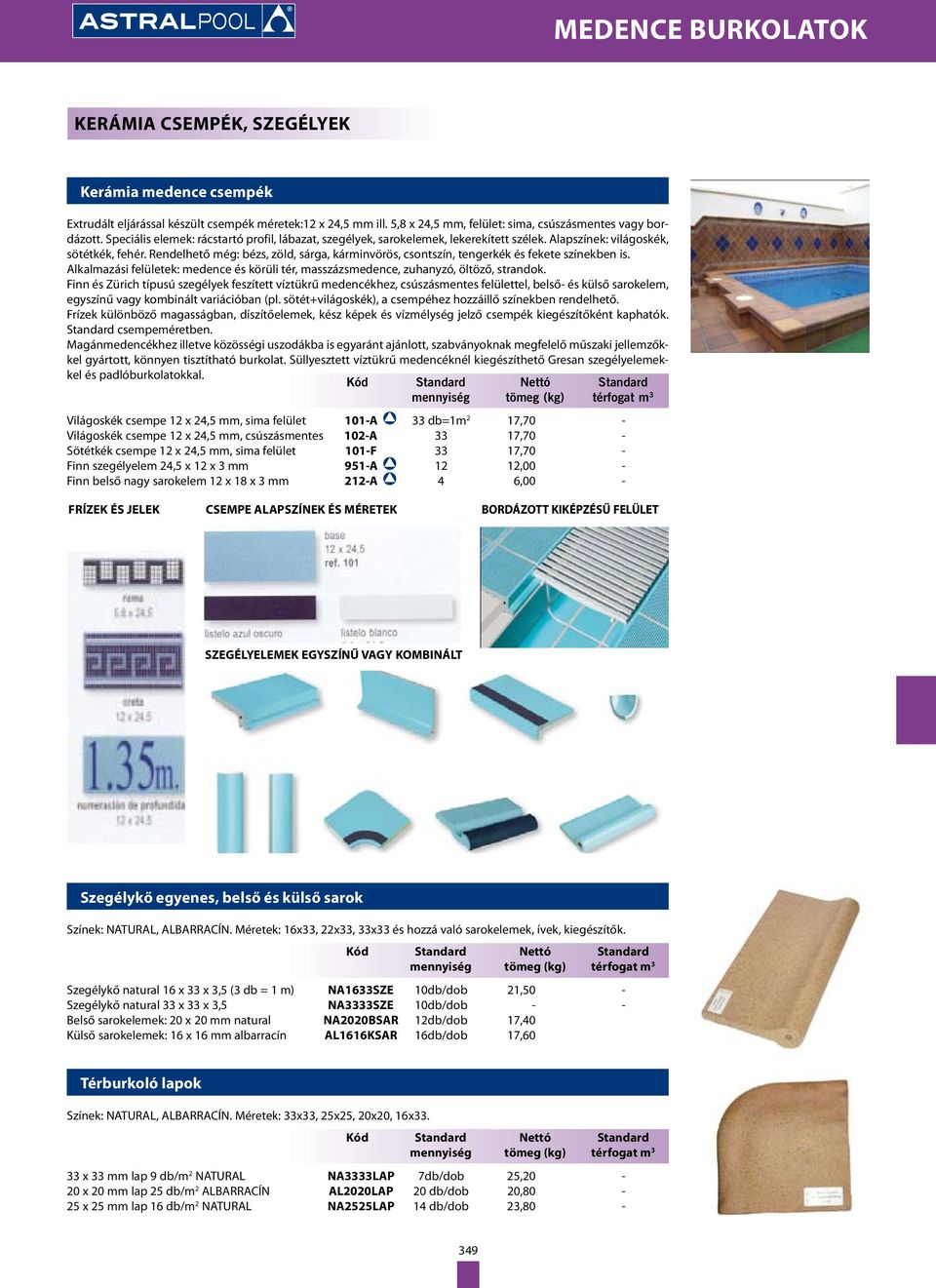

9 Kerámia csempék, szegélyek Kerámia medence csempék Extrudált eljárással készült csempék méretek:12 x 24,5 mm ill. 5,8 x 24,5 mm, felület: sima, csúszásmentes vagy bordázott. Speciális elemek: rácstartó profil, lábazat, szegélyek, sarokelemek, lekerekített szélek. Alapszínek: világoskék, sötétkék, fehér. Rendelhető még: bézs, zöld, sárga, kárminvörös, csontszín, tengerkék és fekete színekben is. Alkalmazási felületek: medence és körüli tér, masszázsmedence, zuhanyzó, öltöző, strandok. Finn és Zürich típusú szegélyek feszített víztükrű medencékhez, csúszásmentes felülettel, belső- és külső sarokelem, egyszínű vagy kombinált variációban (pl. sötét+világoskék), a csempéhez hozzáillő színekben rendelhető. Frízek különböző magasságban, díszítőelemek, kész képek és vízmélység jelző csempék kiegészítőként kaphatók. Standard csempeméretben. Magánmedencékhez illetve közösségi uszodákba is egyaránt ajánlott, szabványoknak megfelelő műszaki jellemzőkkel gyártott, könnyen tisztítható burkolat. Süllyesztett víztükrű medencéknél kiegészíthető Gresan szegélyelemekkel és padlóburkolatokkal. Világoskék csempe 12 x 24,5 mm, sima felület 101-A 33 db=1m 2 17,70 - Világoskék csempe 12 x 24,5 mm, csúszásmentes 102-A 33 17,70 - Sötétkék csempe 12 x 24,5 mm, sima felület 101-F 33 17,70 - Finn szegélyelem 24,5 x 12 x 3 mm 951-A 12 12,00 - Finn belső nagy sarokelem 12 x 18 x 3 mm 212-A 4 6,00 - FRÍZEK ÉS JELEK CSEMPE ALAPSZÍNEK ÉS MÉRETEK BORDÁZOTT KIKÉPZÉSŰ FELÜLET SZEGÉLYELEMEK EGYSZÍNŰ VAGY KOMBINÁLT Szegélykő egyenes, belső és külső sarok Színek: NATURAL, ALBARRACÍN. Méretek: 16x33, 22x33, 33x33 és hozzá való sarokelemek, ívek, kiegészítők. Szegélykő natural 16 x 33 x 3,5 (3 db = 1 m) NA1633SZE 10db/dob 21,50 - Szegélykő natural 33 x 33 x 3,5 NA3333SZE 10db/dob - - Belső sarokelemek: 20 x 20 mm natural NA2020BSAR 12db/dob 17,40 Külső sarokelemek: 16 x 16 mm albarracín AL1616KSAR 16db/dob 17,60 Térburkoló lapok Színek: NATURAL, ALBARRACÍN. Méretek: 33x33, 25x25, 20x20, 16x x 33 mm lap 9 db/m 2 NATURAL NA3333LAP 7db/dob 25,20-20 x 20 mm lap 25 db/m 2 ALBARRACÍN AL2020LAP 20 db/dob 20,80-25 x 25 mm lap 16 db/m 2 NATURAL NA2525LAP db/dob 23,80-349

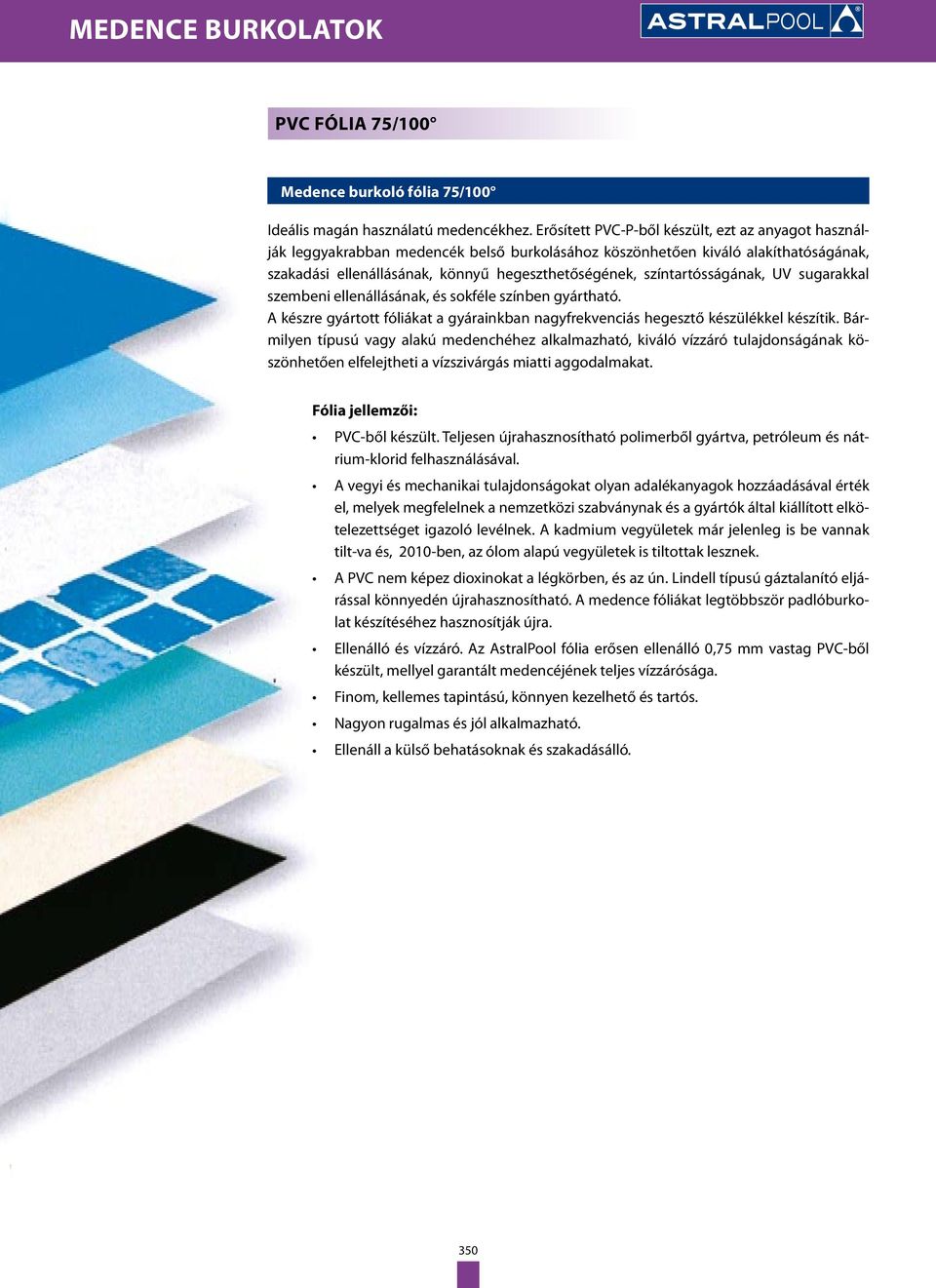

10 PVC Fólia 75/100 Medence burkoló fólia 75/100 Ideális magán használatú medencékhez. Erősített PVC-P-ből készült, ezt az anyagot használják leggyakrabban medencék belső burkolásához köszönhetően kiváló alakíthatóságának, szakadási ellenállásának, könnyű hegeszthetőségének, színtartósságának, UV sugarakkal szembeni ellenállásának, és sokféle színben gyártható. A készre gyártott fóliákat a gyárainkban nagyfrekvenciás hegesztő készülékkel készítik. Bármilyen típusú vagy alakú medenchéhez alkalmazható, kiváló vízzáró tulajdonságának köszönhetően elfelejtheti a vízszivárgás miatti aggodalmakat. Fólia jellemzői: PVC-ből készült. Teljesen újrahasznosítható polimerből gyártva, petróleum és nátrium-klorid felhasználásával. A vegyi és mechanikai tulajdonságokat olyan adalékanyagok hozzáadásával érték el, melyek megfelelnek a nemzetközi szabványnak és a gyártók által kiállított elkötelezettséget igazoló levélnek. A kadmium vegyületek már jelenleg is be vannak tilt-va és, 2010-ben, az ólom alapú vegyületek is tiltottak lesznek. A PVC nem képez dioxinokat a légkörben, és az ún. Lindell típusú gáztalanító eljárással könnyedén újrahasznosítható. A medence fóliákat legtöbbször padlóburkolat készítéséhez hasznosítják újra. Ellenálló és vízzáró. Az AstralPool fólia erősen ellenálló 0,75 mm vastag PVC-ből készült, mellyel garantált medencéjének teljes vízzárósága. Finom, kellemes tapintású, könnyen kezelhető és tartós. Nagyon rugalmas és jól alkalmazható. Ellenáll a külső behatásoknak és szakadásálló. 350

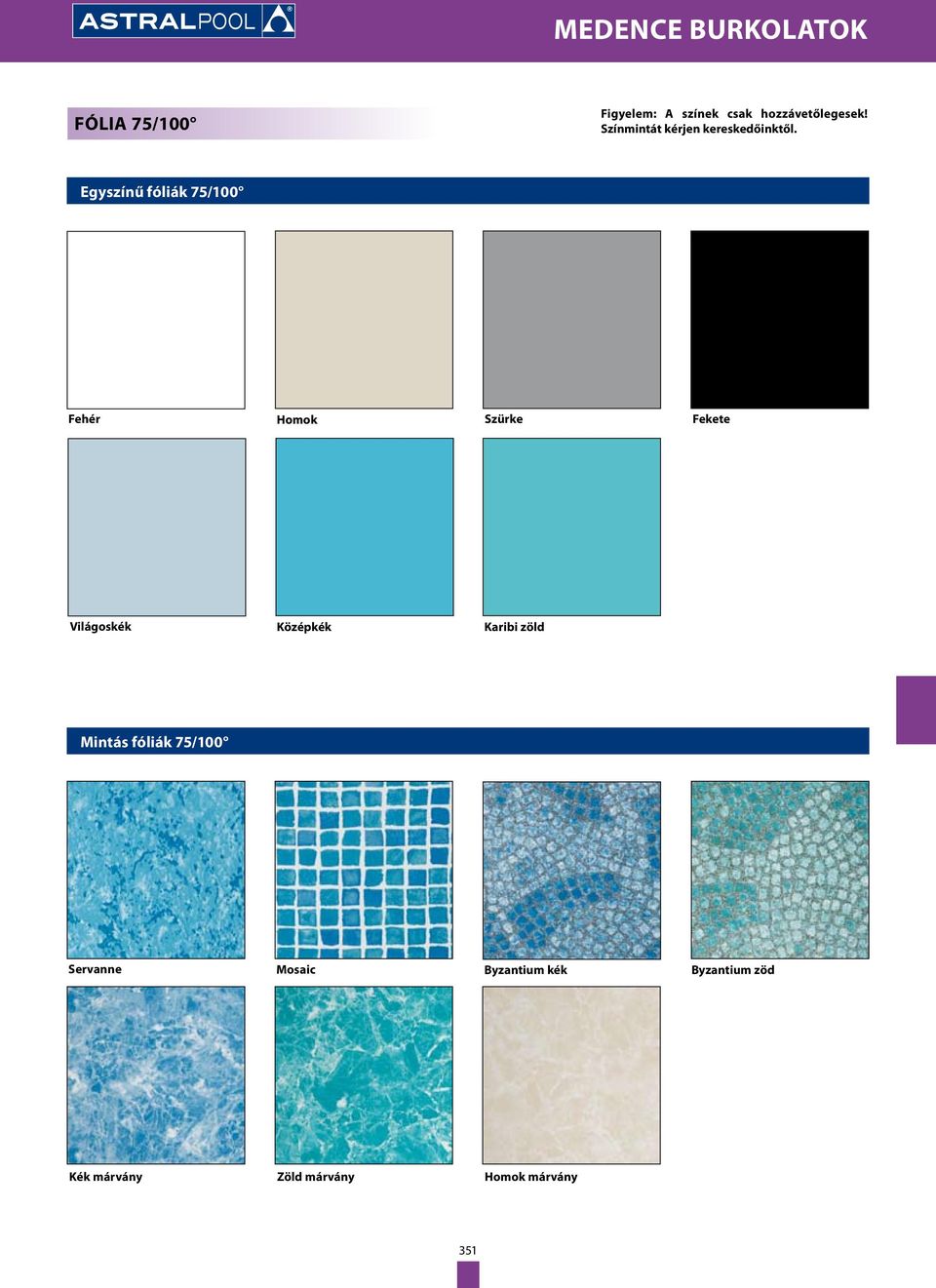

11 fólia 75/100 Figyelem: A színek csak hozzávetőlegesek! Színmintát kérjen kereskedőinktől. Egyszínű fóliák 75/100 Fehér Homok Szürke Fekete Világoskék Középkék Karibi zöld Mintás fóliák 75/100 Servanne Mosaic Byzantium kék Byzantium zöd Kék márvány Zöld márvány Homok márvány 351

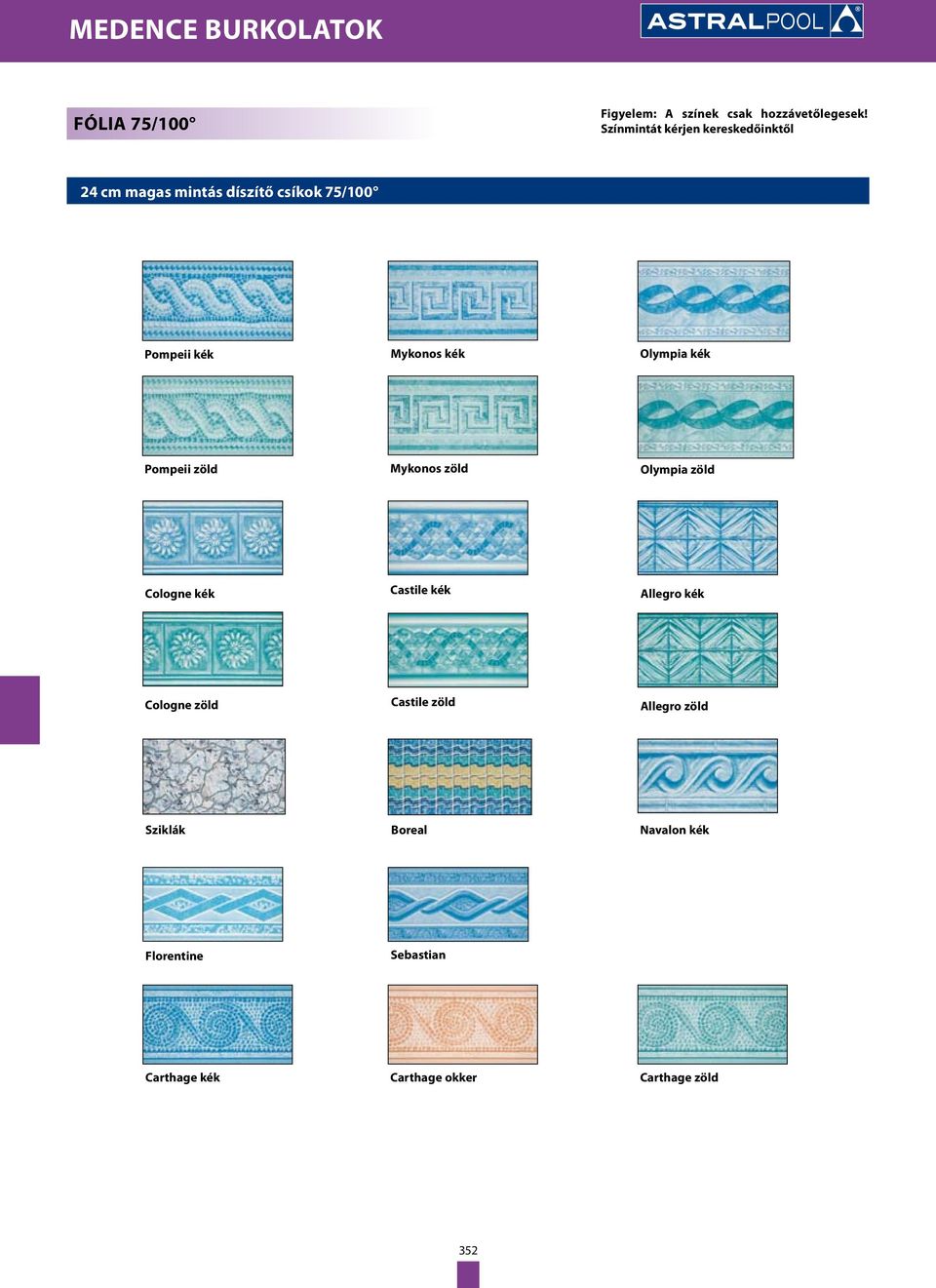

12 fólia 75/100 Figyelem: A színek csak hozzávetőlegesek! Színmintát kérjen kereskedőinktől 24 cm magas mintás díszítő csíkok 75/100 Pompeii kék Mykonos kék Olympia kék Pompeii zöld Mykonos zöld Olympia zöld Cologne kék Castile kék Allegro kék Cologne zöld Castile zöld Allegro zöld Sziklák Boreal Navalon kék Florentine Sebastian Carthage kék Carthage okker Carthage zöld 352

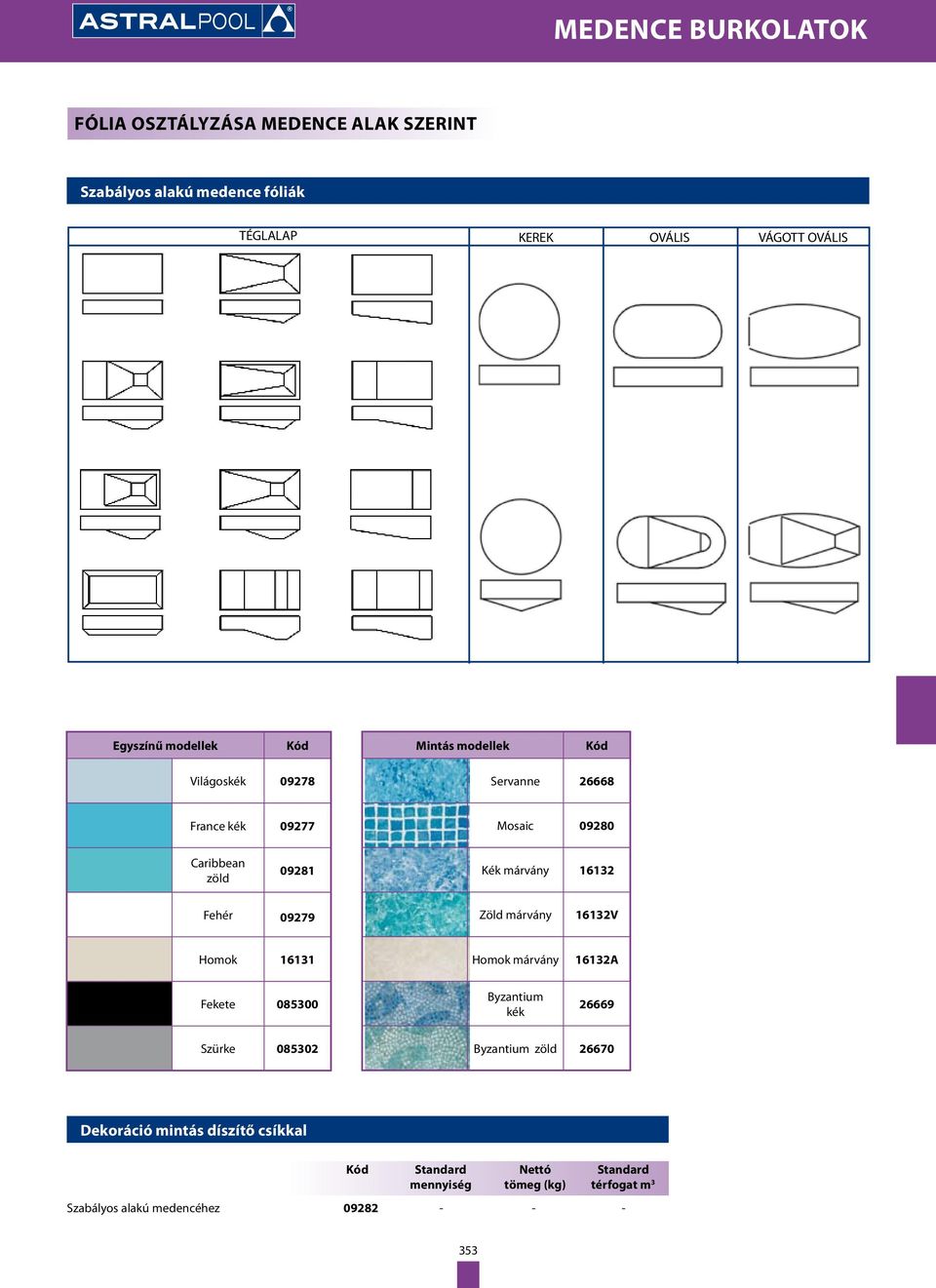

13 FÓLIA OSZTÁLYZÁSA MEDENCE ALAK SZERINT Szabályos alakú medence fóliák TÉGLALAP KEREK OVÁLIS VÁGOTT OVÁLIS Egyszínű modellek Kód Mintás modellek Kód Világoskék Servanne France kék Mosaic Caribbean zöld Kék márvány Fehér Zöld márvány 16132V Homok 161 Homok márvány 16132A Fekete Byzantium kék Szürke Byzantium zöld Dekoráció mintás díszítő csíkkal Szabályos alakú medencéhez

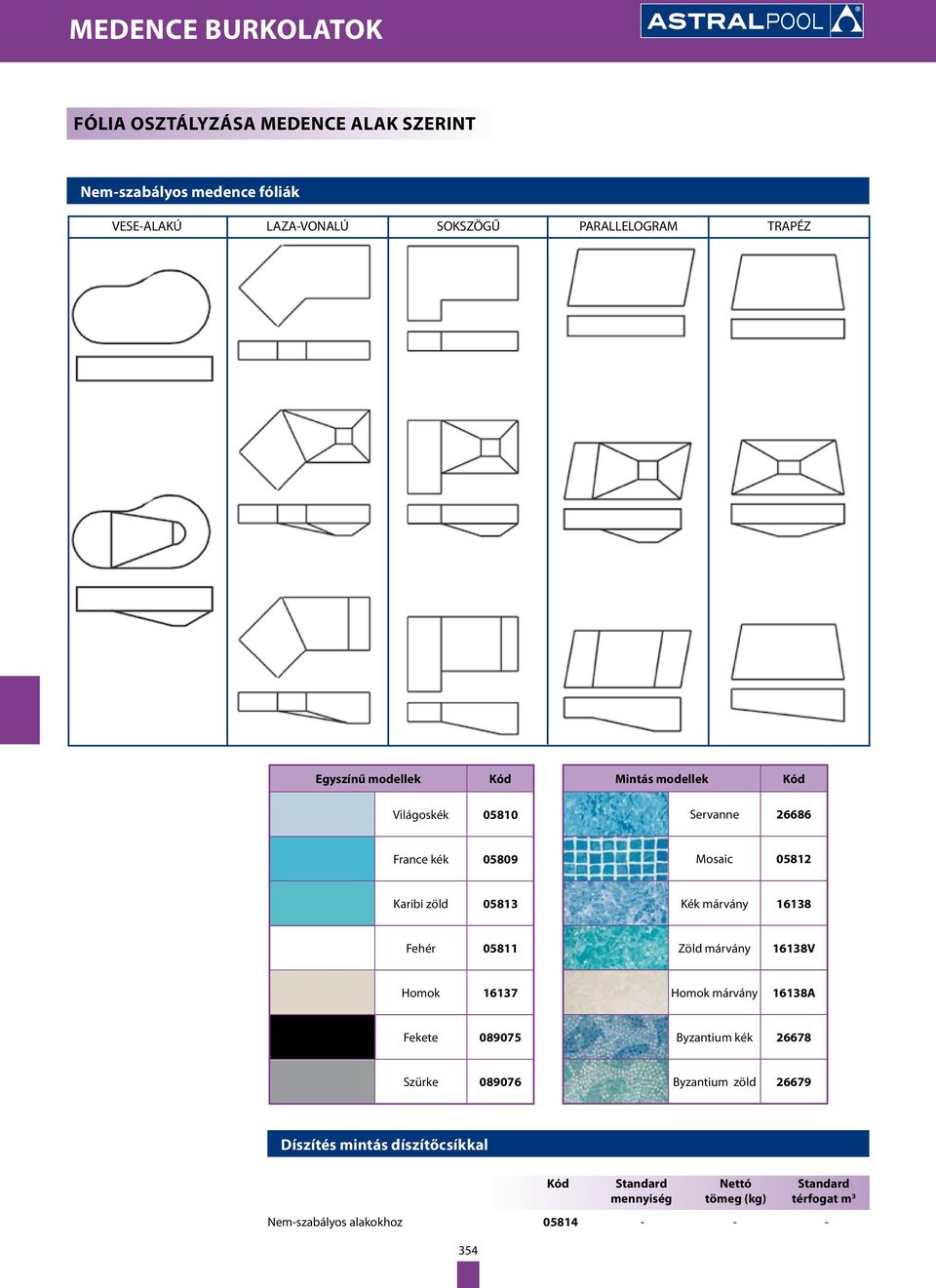

14 FÓLIA OSZTÁLYZÁSA MEDENCE ALAK SZERINT Nem-szabályos medence fóliák VESE-ALAKÚ LAZA-VONALÚ SOKSZÖGŰ PARALLELOGRAM TRAPÉZ Egyszínű modellek Kód Mintás modellek Kód Világoskék Servanne France kék Mosaic Karibi zöld Kék márvány Fehér Zöld márvány 16138V Homok Homok márvány 16138A Fekete Byzantium kék Szürke Byzantium zöld Díszítés mintás díszítőcsíkkal Nem-szabályos alakokhoz

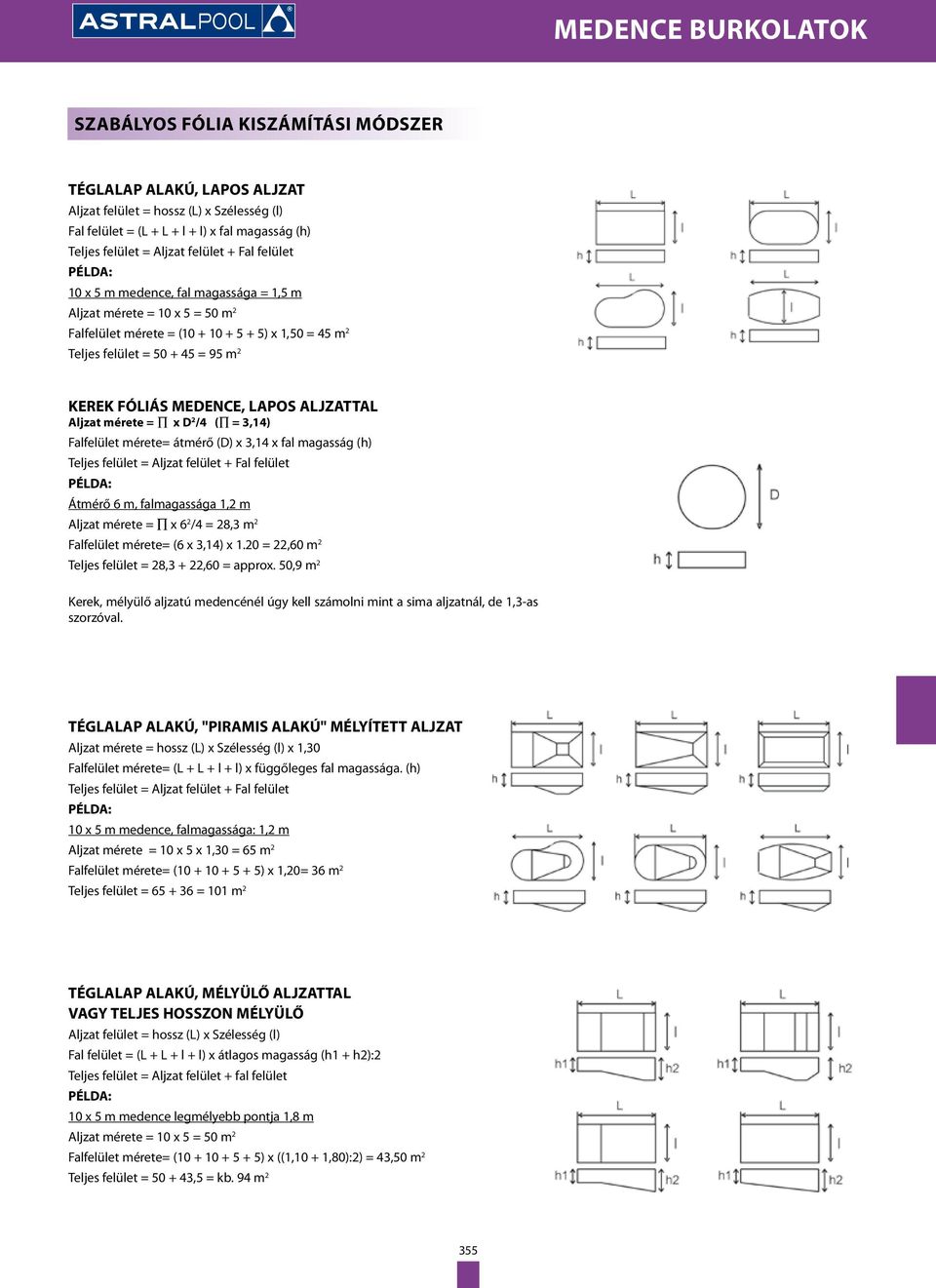

15 SZABÁLYOS FÓLIA KISZÁMÍTÁSI MÓDSZER TÉGLALAP ALAKÚ, LAPOS ALJZAT Aljzat felület = hossz (L) x Szélesség (l) Fal felület = (L + L + l + l) x fal magasság (h) Teljes felület = Aljzat felület + Fal felület PÉLDA: 10 x 5 m medence, fal magassága = 1,5 m Aljzat mérete = 10 x 5 = 50 m 2 Falfelület mérete = ( ) x 1,50 = 45 m 2 Teljes felület = = 95 m 2 KEREK FÓLIÁS MEDENCE, LAPOS ALJZATTAL Aljzat mérete = x D 2 /4 ( = 3,) Falfelület mérete= átmérő (D) x 3, x fal magasság (h) Teljes felület = Aljzat felület + Fal felület PÉLDA: Átmérő 6 m, falmagassága 1,2 m Aljzat mérete = x 6 2 /4 = 28,3 m 2 Falfelület mérete= (6 x 3,) x 1.20 = 22,60 m 2 Teljes felület = 28,3 + 22,60 = approx. 50,9 m 2 Kerek, mélyülő aljzatú medencénél úgy kell számolni mint a sima aljzatnál, de 1,3-as szorzóval. TÉGLALAP ALAKÚ, "PIRAMIS ALAKÚ" MÉLYÍTETT ALJZAT Aljzat mérete = hossz (L) x Szélesség (l) x 1,30 Falfelület mérete= (L + L + l + l) x függőleges fal magassága. (h) Teljes felület = Aljzat felület + Fal felület PÉLDA: 10 x 5 m medence, falmagassága: 1,2 m Aljzat mérete = 10 x 5 x 1,30 = 65 m 2 Falfelület mérete= ( ) x 1,20= 36 m 2 Teljes felület = = 101 m 2 TÉGLALAP ALAKÚ, MÉLYÜLŐ ALJZATTAL VAGY TELJES HOSSZON MÉLYÜLŐ Aljzat felület = hossz (L) x Szélesség (l) Fal felület = (L + L + l + l) x átlagos magasság (h1 + h2):2 Teljes felület = Aljzat felület + fal felület PÉLDA: 10 x 5 m medence legmélyebb pontja 1,8 m Aljzat mérete = 10 x 5 = 50 m 2 Falfelület mérete= ( ) x ((1,10 + 1,80):2) = 43,50 m 2 Teljes felület = ,5 = kb. 94 m 2 355

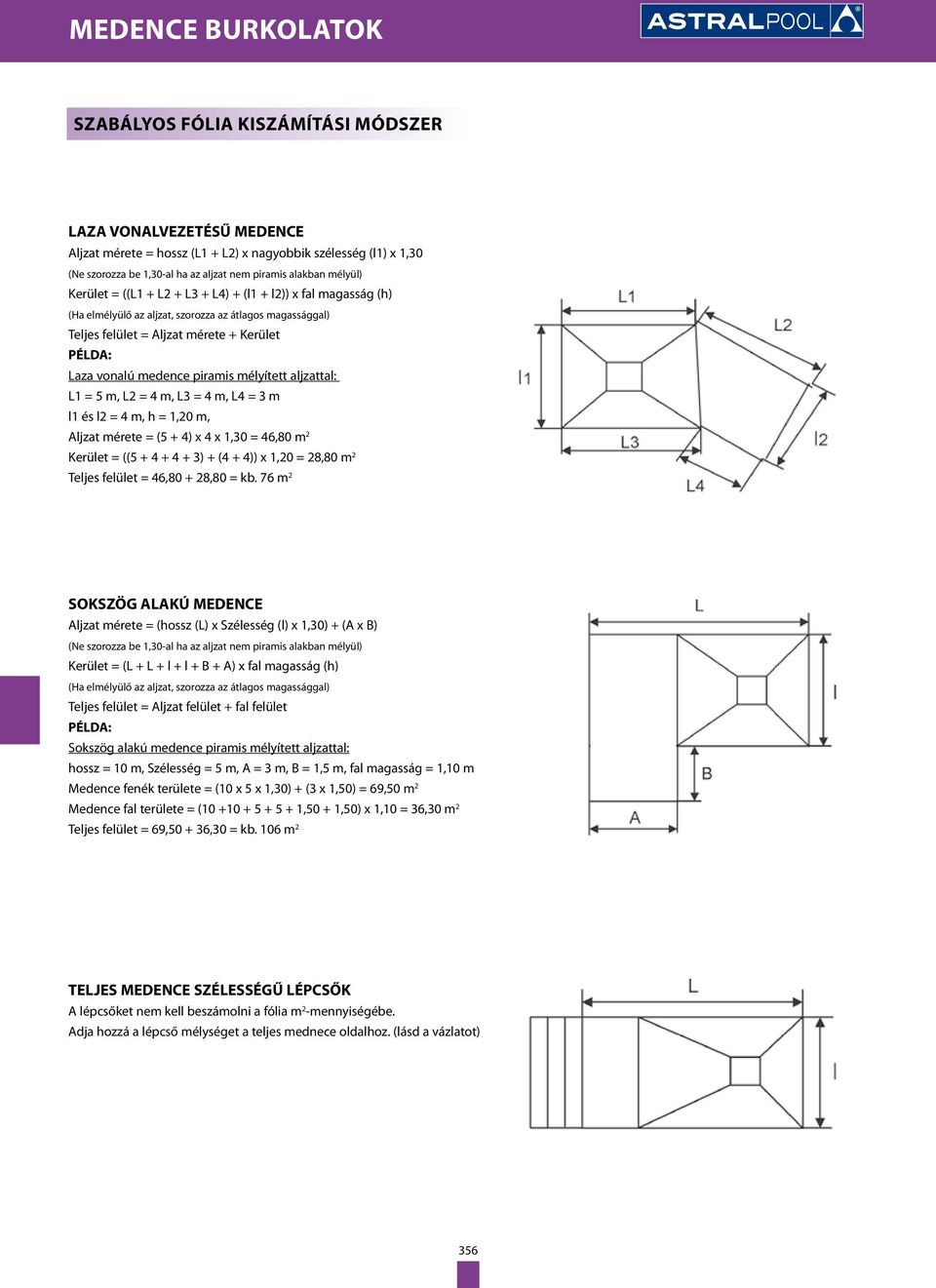

16 SZABÁLYOS FÓLIA KISZÁMÍTÁSI MÓDSZER LAZA VONALVEZETÉSŰ MEDENCE Aljzat mérete = hossz (L1 + L2) x nagyobbik szélesség (l1) x 1,30 (Ne szorozza be 1,30-al ha az aljzat nem piramis alakban mélyül) Kerület = ((L1 + L2 + L3 + L4) + (l1 + l2)) x fal magasság (h) (Ha elmélyülő az aljzat, szorozza az átlagos magassággal) Teljes felület = Aljzat mérete + Kerület PÉLDA: Laza vonalú medence piramis mélyített aljzattal: L1 = 5 m, L2 = 4 m, L3 = 4 m, L4 = 3 m l1 és l2 = 4 m, h = 1,20 m, Aljzat mérete = (5 + 4) x 4 x 1,30 = 46,80 m 2 Kerület = (( ) + (4 + 4)) x 1,20 = 28,80 m 2 Teljes felület = 46, ,80 = kb. 76 m 2 SOKSZÖG ALAKÚ MEDENCE Aljzat mérete = (hossz (L) x Szélesség (l) x 1,30) + (A x B) (Ne szorozza be 1,30-al ha az aljzat nem piramis alakban mélyül) Kerület = (L + L + l + l + B + A) x fal magasság (h) (Ha elmélyülő az aljzat, szorozza az átlagos magassággal) Teljes felület = Aljzat felület + fal felület PÉLDA: Sokszög alakú medence piramis mélyített aljzattal: hossz = 10 m, Szélesség = 5 m, A = 3 m, B = 1,5 m, fal magasság = 1,10 m Medence fenék területe = (10 x 5 x 1,30) + (3 x 1,50) = 69,50 m 2 Medence fal területe = ( ,50 + 1,50) x 1,10 = 36,30 m 2 Teljes felület = 69, ,30 = kb. 106 m 2 TELJES MEDENCE SZÉLESSÉGŰ LÉPCSŐK A lépcsőket nem kell beszámolni a fólia m 2 -mennyiségébe. Adja hozzá a lépcső mélységet a teljes mednece oldalhoz. (lásd a vázlatot) 356

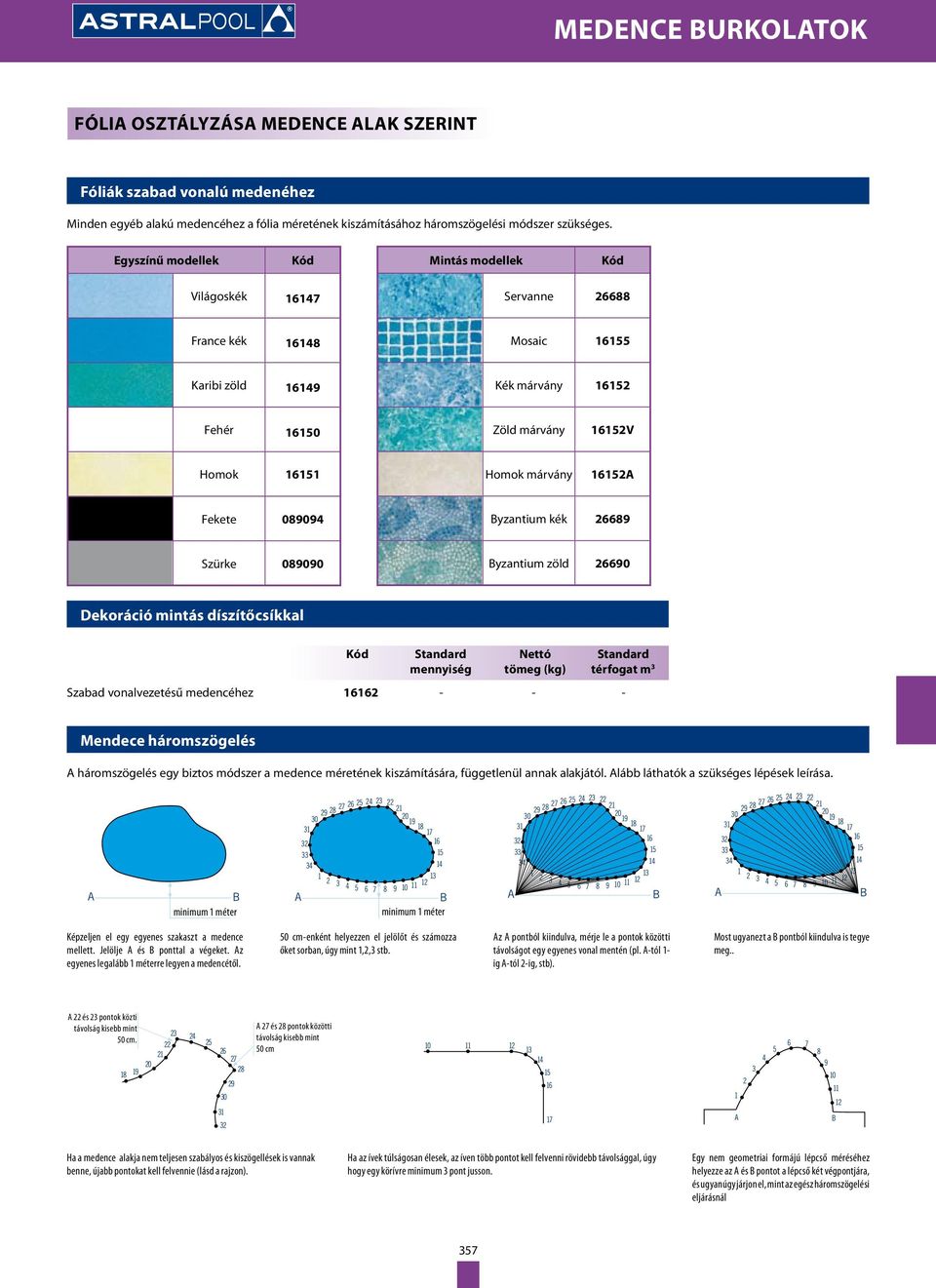

17 FÓLIA OSZTÁLYZÁSA MEDENCE ALAK SZERINT Fóliák szabad vonalú medenéhez Minden egyéb alakú medencéhez a fólia méretének kiszámításához háromszögelési módszer szükséges. Egyszínű modellek Kód Mintás modellek Kód Világoskék 167 Servanne France kék 168 Mosaic Karibi zöld 169 Kék márvány Fehér Zöld márvány 16152V Homok Homok márvány 16152A Fekete Byzantium kék Szürke Byzantium zöld Dekoráció mintás díszítőcsíkkal Szabad vonalvezetésű medencéhez A B 1 metro mínimo Mendece háromszögelés A háromszögelés egy biztos módszer a medence méretének kiszámítására, függetlenül annak alakjától. Alább láthatók a szükséges lépések leírása. A A B B mo o mínimo A 6 B A B B A A B B A 1 1 B A B metro 7 8 9mínimo A B A 1 metro mínimo B A B 1 metro mínimo 1 metro mínimo metro 4 5 mínimo A B B minimum 1 méter 1 metro mínimo minimum 1 metro mínimo 1 méter A A B B A A B B Képzeljen el egy egyenes szakaszt a medence 50 cm-enként helyezzen el jelölőt és számozza Az A pontból kiindulva, mérje le a pontok közötti Most ugyanezt a B pontból kiindulva is tegye 1 metro 1 mínimo metro mínimo mellett. Jelölje A és B ponttal a végeket. Az őket sorban, úgy mint 1,2,3 stb. távolságot egy egyenes vonal mentén (pl. A-tól 1- meg.. egyenes legalább 1 méterre legyen a medencétől. ig A-tól 2-ig, stb) Distancia 22 Distancia entre entre 22 Distancia entre A és 2321 pontok közti Distancia entre Distancia entre Distancia entre los puntos Distancia entre 13 los puntos 22 y los y puntos y Distancia entre 30 távolság 20 kisebb mint A 27 és 28 pontok közötti 23 los puntos 22 y los puntos 27 y los puntos los y puntos inferior a 50 inferior cm. a 50 cm y 28 inferior Distancia a 50 Distancia entre entre inferior a los puntos 27 y cm. 18 távolság kisebb mint cm inferior a inferior a 50 cm Distancia entre Distancia entre inferior cm. a 50 cm. 13 los puntos los 22 puntos y y inferior a 50 cm cm los puntos 27 y 28 inferior a cm los puntos 27 y inferior a 50 cm inferior a 50 cm inferior a 50 cm A B A B B B Ha a medence alakja nem teljesen szabályos és kiszögellések is vannak benne, újabb pontokat kell felvennie (lásd a rajzon). Ha az ívek túlságosan élesek, az íven több pontot kell felvenni rövidebb távolsággal, úgy hogy egy körívre minimum 3 pont jusson A B A A Egy nem geometriai formájú lépcső méréséhez helyezze az A és B pontot a lépcső két végpontjára, és ugyanúgy járjon el, mint az egész háromszögelési eljárásnál B B 1 A A A 357

18 FÓLIA LÉPCSŐHÖZ Kérjen külön ajánlatot olyan lépcsőhöz, mely nem szabályos modell. Az alábbi kínálatban többféle alakzatú lépcső formát kínálunk, melyek gyárthatók egyszínű vagy mintás fóliából. Válassza ki a legjobban illeszkedő lépcsőformát. A lépcső a medencefalban lévő nyílásba illeszkedik szélesség alapján, árát az egyenes modell alapján adjuk, ha a hossza nem haladja meg a 4 métert. Figyelem! Az alaplemez mérete nem tartalmazza a lépcsők mélységét. Szabályos lépcsők Lépcsőmélység egyenletes Egyforma lépcsők Nem szabályos lépcsők Illesztési szög Különböző lépcső mélységek Lépcsőmagasság nem egyenletes Egyenletes lépcsőmagasság (csak az alsó lépésmagasság lehet más mint a többi) Ferde lépcsők Lekerekített Lépcsők Egyszínű fólia Egyszínű fólia + Csík Modell Szélesség Kód Kód 0 tól 2 méterig B Egyenes 2 tól 3 méterig B 3 tól 4 méterig B 0 tól 2 méterig B Római 2 tól 3 méterig B 3 tól 4 méterig B Ábra Átlós 1/4 Kör 0 tól 2 méterig B 2 tól 3 méterig B 0 tól 2 méterig B 2 tól 3 méterig B Lépcsők Mintás fólia Mintás fólia + Csík Modell Szélesség Kód Kód 0 tól 2 méterig B Egyenes 2 tól 3 méterig B 3 tól 4 méterig B 0 tól 2 méterig B Római 2 tól 3 méterig B 3 tól 4 méterig B Ábra Átlós 1/4 Kör 0 tól 2 méterig B 2 tól 3 méterig B 0 tól 2 méterig B 2 tól 3 méterig B 358

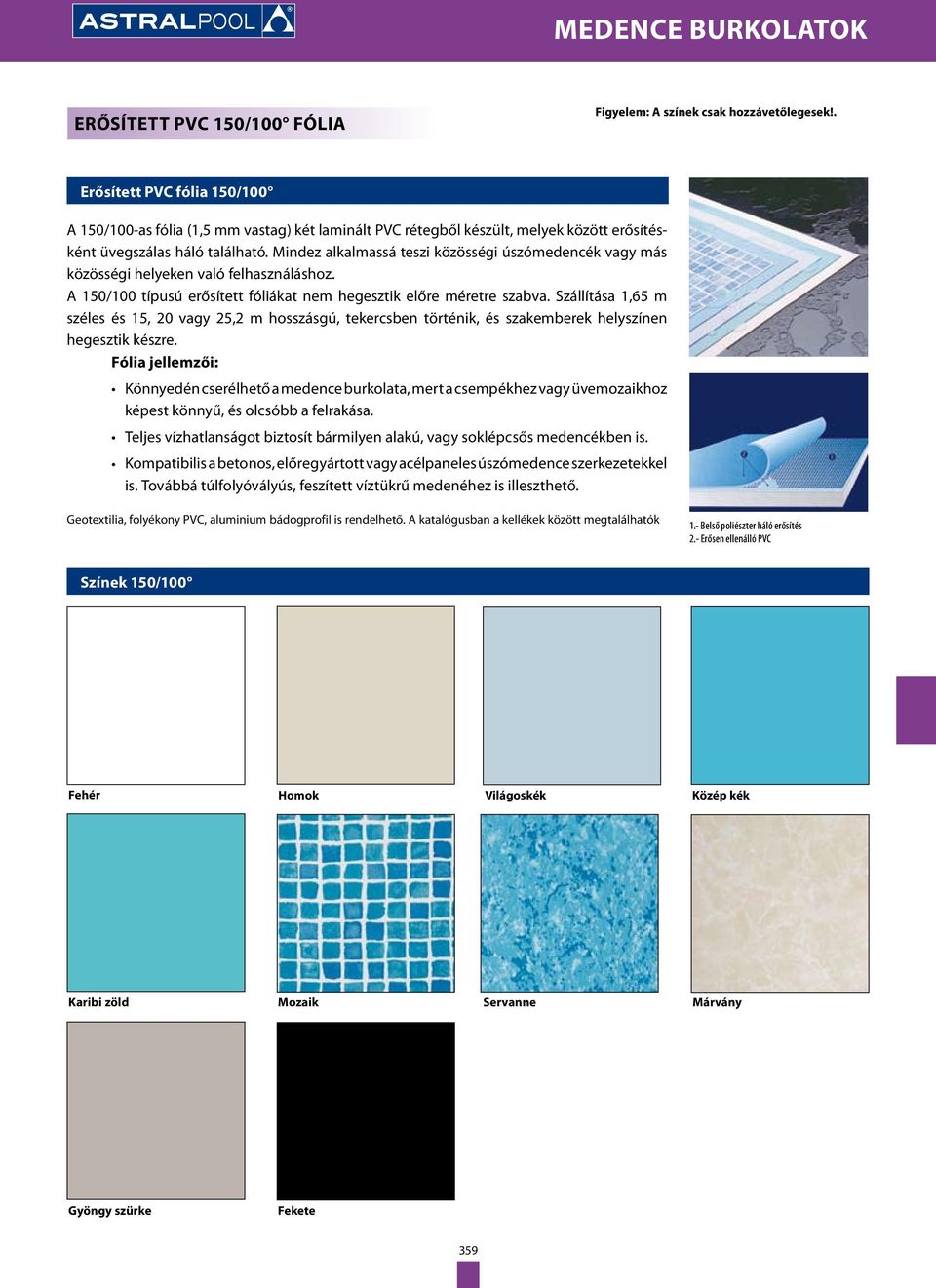

19 Erősített PVC 150/100 fólia Figyelem: A színek csak hozzávetőlegesek!. Erősített PVC fólia 150/100 A 150/100-as fólia (1,5 mm vastag) két laminált PVC rétegből készült, melyek között erősítésként üvegszálas háló található. Mindez alkalmassá teszi közösségi úszómedencék vagy más közösségi helyeken való felhasználáshoz. A 150/100 típusú erősített fóliákat nem hegesztik előre méretre szabva. Szállítása 1,65 m széles és 15, 20 vagy 25,2 m hosszásgú, tekercsben történik, és szakemberek helyszínen hegesztik készre. Fólia jellemzői: Könnyedén cserélhető a medence burkolata, mert a csempékhez vagy üvemozaikhoz képest könnyű, és olcsóbb a felrakása. Teljes vízhatlanságot biztosít bármilyen alakú, vagy soklépcsős medencékben is. Kompatibilis a betonos, előregyártott vagy acélpaneles úszómedence szerkezetekkel is. Továbbá túlfolyóvályús, feszített víztükrű medenéhez is illeszthető. Geotextilia, folyékony PVC, aluminium bádogprofil is rendelhető. A katalógusban a kellékek között megtalálhatók 1.- Belső poliészter háló erősítés 2.- Erősen ellenálló PVC Színek 150/100 Fehér Homok Világoskék Közép kék Karibi zöld Mozaik Servanne Márvány Gyöngy szürke Fekete 359

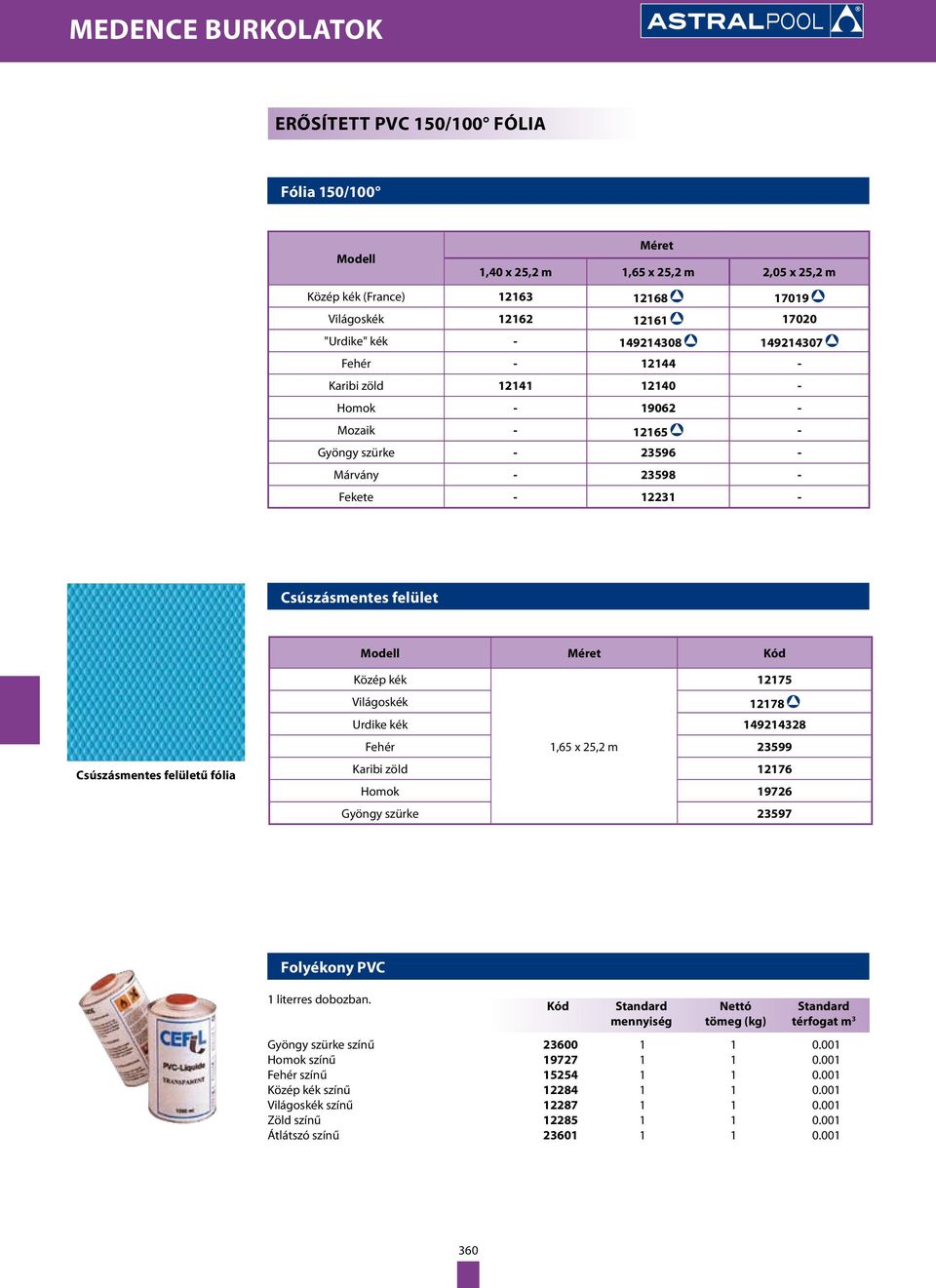

20 Erősített PVC 150/100 fólia Fólia 150/100 Modell Méret 1,40 x 25,2 m 1,65 x 25,2 m 2,05 x 25,2 m Közép kék (France) Világoskék "Urdike" kék Fehér Karibi zöld Homok Mozaik Gyöngy szürke Márvány Fekete Csúszásmentes felület Modell Méret Kód Csúszásmentes felületű fólia Közép kék Világoskék Urdike kék Fehér 1,65 x 25,2 m Karibi zöld Homok Gyöngy szürke Folyékony PVC 1 literres dobozban. Gyöngy szürke színű Homok színű Fehér színű Közép kék színű Világoskék színű Zöld színű Átlátszó színű

21 Erősített PVC 150/100 fólia Az erősített 150/100 PVC fólia műszaki jellemzői Leírás: Rugalmas PVC fólia üvegszálháló erősítéssel. 1,5 mm vastagságú. TESZT Szabvány SZABVÁNY ÉRTÉK JELLEMZŐK Vastagság (mm) UNE ,5 1,5 ± 10% Szélesség (mm) UNE NOM ± 1% NOM±1% Szakító szilárdság (MPa) UNE L. = 18, T = 16 L. T 15 Megnyúlás, szakadásig (%) UNE L. T 200 Szakadási ellenállás (N) UNE L = 90 T = 80 L 60 T 50 Felületek közti összetartás (N/50 mm) UNE L, T = 100 L, T 80 Hő hatása (%) UNE L. = -1,5, T = +0,5 3 Hajlás alacsony hőmérsékleten UNE Megtörés nélkül Megtörés nélkül Ütési ellenállás (mm) UNE Termikus öregedés (%) UNE Súly szerint = 1,2 Megnyúlás sz. = 10 Súly szerint 2 Megnyúlás sz. 30 Lágyítóvándorlás(%) UNE ,3 5 Vízállósági együttható UNE Tűzállóság UNE Önkioltó Önkioltó Fólia: egyéb típusok Fekete fólia - Vastagság 100/100 Víztározó: nem ivóvíz minőség. Fekete fólia. Méretek: 100 m x 2 m Fekete fólia, méretre szabva Szürke fólia - Vastagság 120/100 Ivóvíz minőség. Kód Standard mennyiség Nettó tömeg (kg) Standard térfogat m 3 Szürke fólia. Méretek: 20 m x 2 m Tekercsben szállítva 361

22 Fólia ELHELYEZÉSE ÉS RÖGZÍTÉSE Fólia telepítése Ahhoz hogy a fólia tartósan jó minőségű legyen, néhány alapvető tényezőt szem előtt kell tartani. Az aljzat amelyre a fóliát fekteti: Legyen áteresztő hogy a lecsapódott víz eltávolítható legyen. Legyen teljesen sima felületű, hogy az elhasználódást megelőzze. Legyen mentes minden olyan anyagtól, mely összeférhetetlen a membrán anyagával: a rugalmas PVC esetében kerülje a csiszológumi, festék, tinta, kátrány vagy ragasztószerek. Legyen tiszta és száraz. Ha elválasztó közbülső réteget is használnak, akkor az legyen minőségtartó (védő filc). Csak az AstralPool által ajánlott kötőanyagot használja. A PVC fólia tágulási együtthatója kb. 0,2% 10ºC-onként. Ajánlatos a fóliát 10ºC és 25ºC között telepíteni. Rögzítő rendszer 'HUNG' BELÓGATÓS TÍPUSÚ RÖGZÍTÉS ÁTFEDÉSES TÍPUSÚ RÖGZÍTÉS V TÍPUSÚ RÖGZÍTÉS A használt rögzítő redszer attól is függ, hogy a fóliát egy már meglévő vagy egy most épülő medencébe kell telepíteni. Mindkét esetben haszálható a rögzítő rendszer a 75/100 és a 150/100 fóliák esetben is. Ezek az egyszerű rögzítési módok acélpalástos föld feletti medencékhez lettek tervezve, otthoni használatra, ehhez a 75/100 fólia szükséges. Gyorsan és könnyen használhatók, ideálisak fólia telepítésére a medencében. A FÓLIA RÖGZÍTÉSI MÓD CSERÉJE Ha a hagyományos 'Hung' rendszert cserélik az ÁTFEDÉSES vagy "V" típusra, nem kell megváltoztatni a korábbi számításokat a fólia m 2 menynyiségét illetően. 362

23 Fólia rögzítő kellékek 75/100 fólia rögzítő kellékek épülő medencékhez Vízszintes Hung PVC 1,5 m x 50 mm (szabad alakzat) Vízszintes Hung PVC 2 m x 50 mm Vízszintes Hung PVC 2 m x 38 mm Ív PVC 15 cm x 50 mm-es sugárhoz Ív PVC 15 cm x 38 mm-es sugárhoz Aluminiumból Vízszintes Hung ALU 2 m x 50 mm ALU ív 50 mm (15 cm-es sugárhoz) Rögzítő szegecsek (Doboz: 250 darab) Flexi rögzítő szalag. Méterre /100 fólia rögzítő kellékek mednece felújításhoz Függőleges Hung PVC 2 m Ív függőleges rögzítéshez (15 cm-es sugárhoz) Aluminiumból Függőleges Hung ALU 2 m Rögzítő szegecsek (250 db/doboz) Flexi rögzítő szalag. Méterre

24 Fólia rögzítő kellékek Kellékek 150/100 fóliához Alu bádog profil (fólia rögzítéshez) Aplikátor (darab) Szalag (8 mm) Oldószer THF (1 liter) Oldószer THF (5 liter) Neoprene ragasztó PVChez (5 Kg) Figyelem: Ha 150/100 fóliát hung típusú profillal, 8 mm szalaggal rögzítik, a kellékek megfelelnek a 75/100 fólia kellékeinek (lásd az előző oldalt). Ragasztók mindenféle fóliához Ragasztó antibakteriális védelemhez (5 Kg) Komerling ragasztó 1220 ( 125 ml tubus) Komerling ragasztó 1220 (750 ml doboz) Fólia védő filc 300 gr/m 2 nemez kék színű ( tekercs100 m 2 ) mennyiség - tömeg (kg) - térfogat m

25 Fólia rögzítő kellékek Szegecsek Aluminum szegecsek. Rövid 15,5-4,5 mm Hosszú 25,5-4,5 mm Dupla PVC szalag A fólia széléhez hegesztik, így a fóliát a medence héjhoz lehet rögzíteni a megflelő profillal m Oldószer Oldószer fólia hideg hegesztéshez

26 Lépcsők Egyenes 2 m model Standard világoskék. Öregedés, UV sugárzás és klórral szemben ellenálló anyagból Kód Egyenes 2,44 m model Standard világoskék színben, polimerből Egyéb modellek külön kérésre Kód

27 RÓMAI LÉPCSŐK Római lépcső 2,00 m Standard világoskék színben, polimerből. Kód Standard mennyiség Nettó tömeg (kg) Standard térfogat m 3 2,00 x 0,85 x 1,25 m Kód Római lépcső 2,44 m Standard világoskék színben, polimerből. 2,44 x 1,25 x 1,20 m ,44 x 0,96 x 1,20 m Kód Kód

28 Római lépcső Római lépcső 3.00 m Standard világoskék színben, polimerből x 1.50 x 1.20 m x 1.32 x 1.35 m Külön kérésre a lépcső rendelhető többféle színben (középkék, fehér, zöld és bézs) és méretben. Kód Kód /

29 rendelés LEADÁSÁNAK FELTÉTELEI Megrendelés:: A megrendelést, ill. a megrendelés módosítását írásban kell elküldeni. A megrendelésben kérjük pontosan feltüntetni a paramétereket, amennyiben azok hiányosak, a módosított megrendelés érkezéséig a gyártó nem kezdi meg a fólia gyártását. A medence pontos paramétereinek megadása kizárólag az ügyfél felelőssége, a pontatlanságból adódó hibákért és időkiesésért a gyártó felelősséget nem vállal. Gyári alap paraméterek: Amennyiben a megrendelésben más érték nem kerül megjelölésre, a gyár az alábbi alap paraméterekkel fogja készíteni a fóliát:: * függőleges sugarak 15 cm * vízszintes sugarak max. 5 cm, Hung típusú rögzítési rendszer. * a medence átlós méreteit mindig a szögek és nem az ívek közti távolságokból mérjük * a mélység a szegőkő aljától a medencefal alapjáig mérendő. * a vízszintes méretek a medencetest magasságában mérendők. A félreértések elkerülése végett javasoljuk, hogy a következő információk kerüljenek pontosításra:: Rögzítési rendszerrel kapcsolatban: Lépcsőkkel kapcsolatban: * jelölje meg a típust (Hung, ÁTFEDÉSES vagy V); az ÁTFEDÉSES rögzítési rendszer esetén további 15 cm fóliát adjunk a hosszához. * ellenőrizni kell, hogy a lépcsőfokok vízszintes és függőleges síkja derékszöget zárjon be. * javasoljuk egy befúvó szerelését a legfelső lépcsőfokra a fólia rögzítése céljából. * nem javasolt az 5 lépcsőfokosnál mélyebb lépcső beépítése. * javasoljuk, hogy a medence vízszintje min 30 cm-rel a legfelső lépcsőfok felett legyen. * ellenőrizni kell, hogy a falak függőlegesek-e, amennyiben eltérést tapasztalunk, jelöljük meg annak mértékét. * kerüljük a változó magasságú lépcsőfokok beépítését. Méretek: * Jelöljük meg az összes hosszúságot és szélességet (ez különösen fontos szabálytalan alakú medencék esetében). * jelöljük a medencetest magasságait. * jelöljük meg a medence külső méreteit * jelöljük meg a biztonsági szegély méretét. * jelöljük meg a sarkok hosszát és szögeit. Ha a szögek nem derékszögűek: * minden átló méretét egy pontból mérjük meg. * szabálytalan alakú medence esetében adjuk meg az átlót, ha az nem tartalmaz derékszöget. Körcikket tartalmazó medence esetén: * minden kört a sugarával jelöljünk meg * ha a sugár nem jelölhető, akkor háromszögeléses módszert alkalmazzunk. * ellipszis alakú medence esetén adjuk meg annak pontos méreteit) Metszetrajz: * három különböző metszetrajz javasolt: felül-, elöl- és oldalnézetben. Szabásminta: * a mintázatot a medencealjzat mérete alapján határozzuk meg). Medence zárt részei: * adjuk meg a zárt medencerész pontos paramétereit * ellenőrizzük, hogy a külső és belső szögek derékszöget zárjanak be 369
