1 LG LG Szellõztetõ vezetékes távszabályzó Kezelési és telepítési útmutató Modell: PZRCUSB0 Fontos Kérjük, olvassa el ezt az útmutatót a termék használatba vétele elõtt. A telepítést az ide vonatkozó érintésvédelmi szaványok szerint kell végezni. Csak erre kiképzett személy telepítheti. Kérjük elolvasás után is tartsa meg ezt az útmutatót. Késõbb is hasznos lehet.

2 Szellõztetõ vezetékes távszabályzó kezelési és telepítési útmutató TARTAMJEGYZÉK Biztonsági elõírások A távszabályzó leírása...5 Telepítési útmutató A távszabályzó csatlakoztatása...7 A távszabályzó csatlakozási módja szellõztetõhöz és légkondícionálóhoz Cím beállítása a központi vezérléshez...10 Cím beállítása légkondícionáló -Szellõztetõ Csatlakozás esetén E.S.P(Influx)...13 E.S.P(outflow)...14 Szellõztetés beállítása Szellõztetés beállítása... Gyors szellõzés - energia takarékos szellõzés...16 Egyéb funkciók...17 A heti idõzítés beállítása...18 Ünnepnap beállítása...19 BE/KI idõzítés...20 Opcionális funkciók...21 Plazma...21 Fûtés Párásítás...22 Hogyan állítsuk be a légmennyiséget Szellõztetõ vezetékes távszabályzó

3 On Off On Off Set no. Operation unit Defrost Humidify On Off set ZONE On Off set ZONE On Off set ZONE Biztonsági elõírások Biztonsági elõírások A telepítést csak megfelelõen kiképzett szakember végezheti. Kérjük, hogy a telepítés és beüzemelést csak cégünkkel szerzõdésben álló személlyel végeztesse. Az esetleg felmerülõ problémákat csak akkor tudjuk garancia keretében kezelni, ha egy, a cégünkkel szerzõdött szerelõ végezte a beüzemelést. A következõ figyelmeztetések figyelembe vételével elkerülheti az anyagi károkat és sérüléseket. VIGYÁZAT: Ha nem tartja be ezeket a figyelmeztetéseket, súlyos, vagy halálos sérüléseket szenvedhet. FIGYELEM: Ha nem tartja be ezeket a figyelmeztetéseket, sérüléseket szenvedhet, vagy anyagi kár érheti. : A vigyázat és figyelmeztetés jelzésekkel balesetveszélyre, vagy anyagi kár keletkezésének veszélyére hívjuk fel a figyelmét. : A vigyázat és figyelmeztetés a jelzések kezelési útmutatóban és a terméken is megtalálhatók, hogy a felhasználót megóvják a veszélyektõl. Telepítés VIGYÁZAT A telepítéshez egy a cégünkkel szerzõdött szerelõt hívjon Tûz, áramütés sérülés érheti, vagy felrobbanhat. Az újra telepítéshez egy a cégünkkel szerzõdött szerelõt hívjon Tûz keletkezhet, áramütés veszély Ne javítsa, ne szerelje szét és ne módosítsa a terméket. Tûz keletkezhet, áramütés veszély SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION Set no. Operation unit set ZONE Humidify Set no. Operation unit Használat Ne helyezzen gyúlékony anyagokat a termék közelébe. Tüzet okozhat. Ne engedje, hogy víz kerüljön a termékbe. Áramütést szenvedhet. A készülék meghibásodhat. Ne üsse meg a terméket. A készülék meghibásodhat, ha hirtelen ütés éri. SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION set Defrost Set no. Operation unit ZONE SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION Set no. Operation unit Kezelési és telepítési útmutató 3

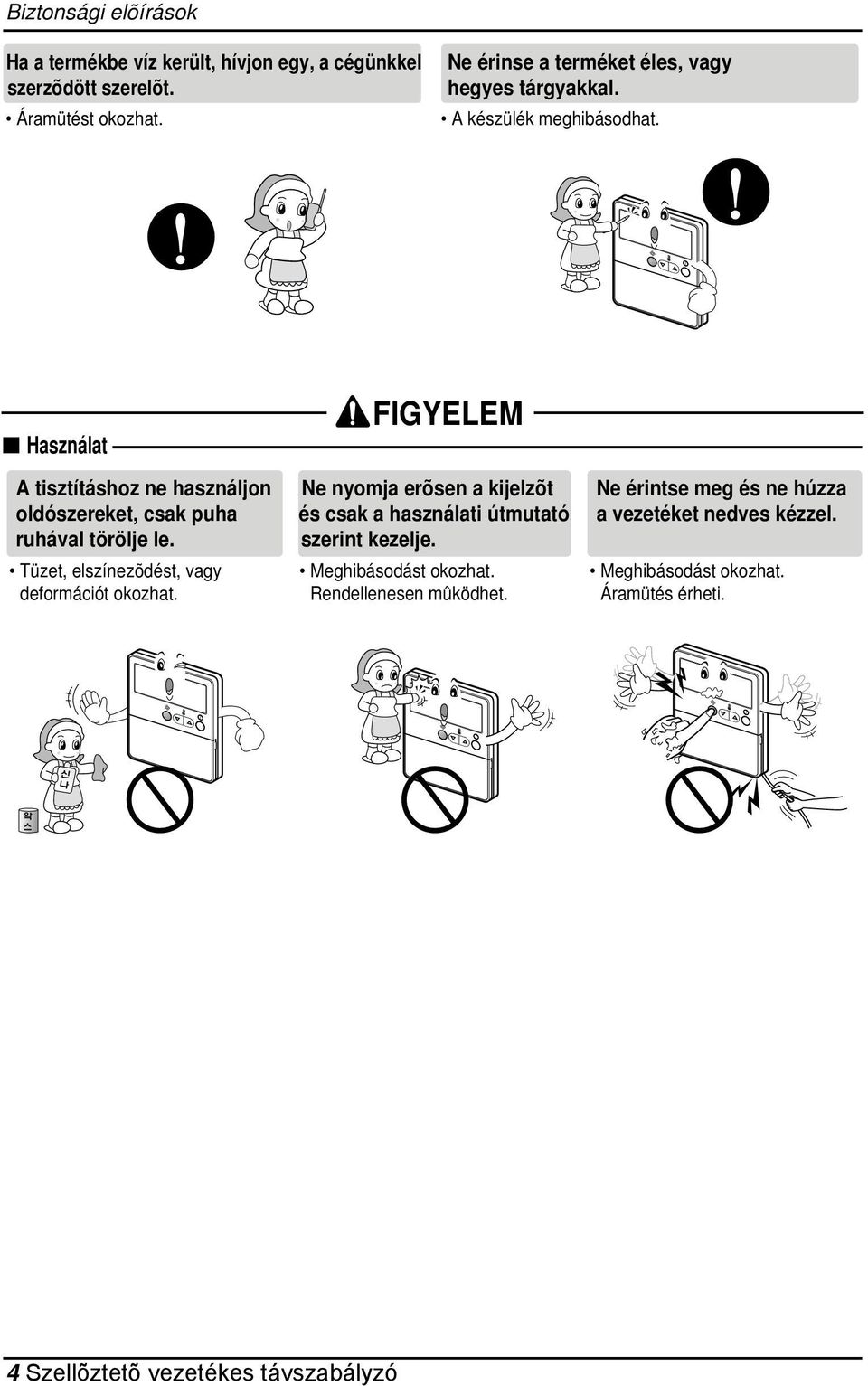

4 On Off set ZONE On Off set On Off ZONE set ZONE On Off Defrost Biztonsági elõírások Ha a termékbe víz került, hívjon egy, a cégünkkel szerzõdött szerelõt. Áramütést okozhat. Ne érinse a terméket éles, vagy hegyes tárgyakkal. A készülék meghibásodhat. SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION Set no. Operation unit Használat A tisztításhoz ne használjon oldószereket, csak puha ruhával törölje le. Tüzet, elszínezõdést, vagy deformációt okozhat. FIGYELEM Ne nyomja erõsen a kijelzõt és csak a használati útmutató szerint kezelje. Meghibásodást okozhat. Rendellenesen mûködhet. Ne érintse meg és ne húzza a vezetéket nedves kézzel. Meghibásodást okozhat. Áramütés érheti. SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION Set no. Operation unit Set no. Operation unit set Humidify ZONE SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION Set no. Operation unit Szellõztetõ vezetékes távszabályzó

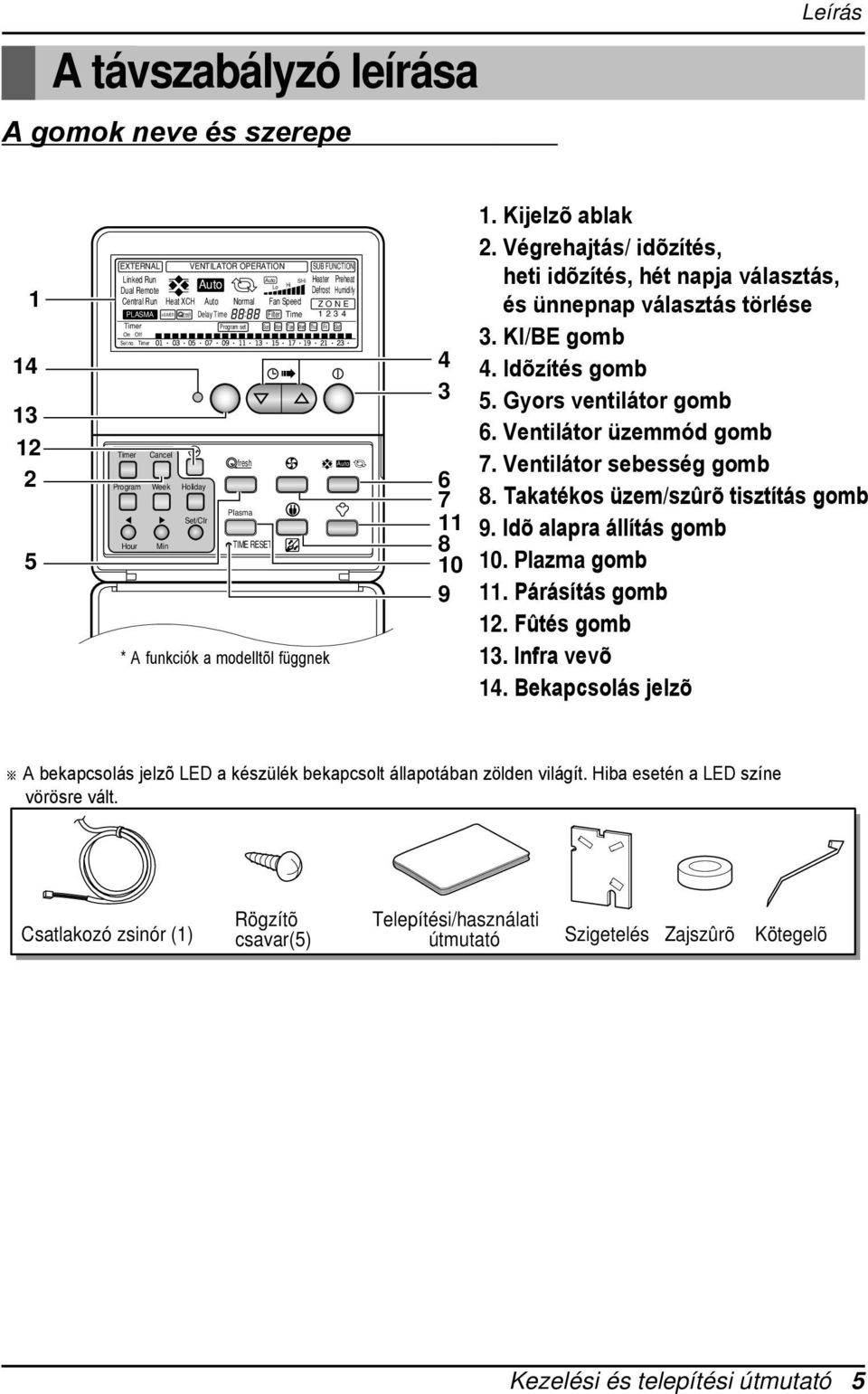

5 A távszabályzó leírása A gomok neve és szerepe Leírás S Central Run Heat XCH Normal Fan Speed Z O N E set Sun Mon Tue Wed Thu Fri Sat Set no. * A funkciók Cover a open modelltõl status függnek Kijelzõ ablak 2. Végrehajtás/ idõzítés, heti idõzítés, hét napja választás, és ünnepnap választás törlése 3. KI/BE gomb 4. Idõzítés gomb 5. Gyors ventilátor gomb 6. Ventilátor üzemmód gomb 7. Ventilátor sebesség gomb 8. Takatékos üzem/szûrõ tisztítás gomb 9. Idõ alapra állítás gomb 10. Plazma gomb 11. Párásítás gomb 12. Fûtés gomb 13. Infra vevõ 14. Bekapcsolás jelzõ A bekapcsolás jelzõ LED a készülék bekapcsolt állapotában zölden világít. ba esetén a LED színe vörösre vált. Rögzítõ Telepítési/használati Csatlakozó zsinór (1) csavar(5) útmutató Szigetelés Zajszûrõ Kötegelõ Kezelési és telepítési útmutató 5

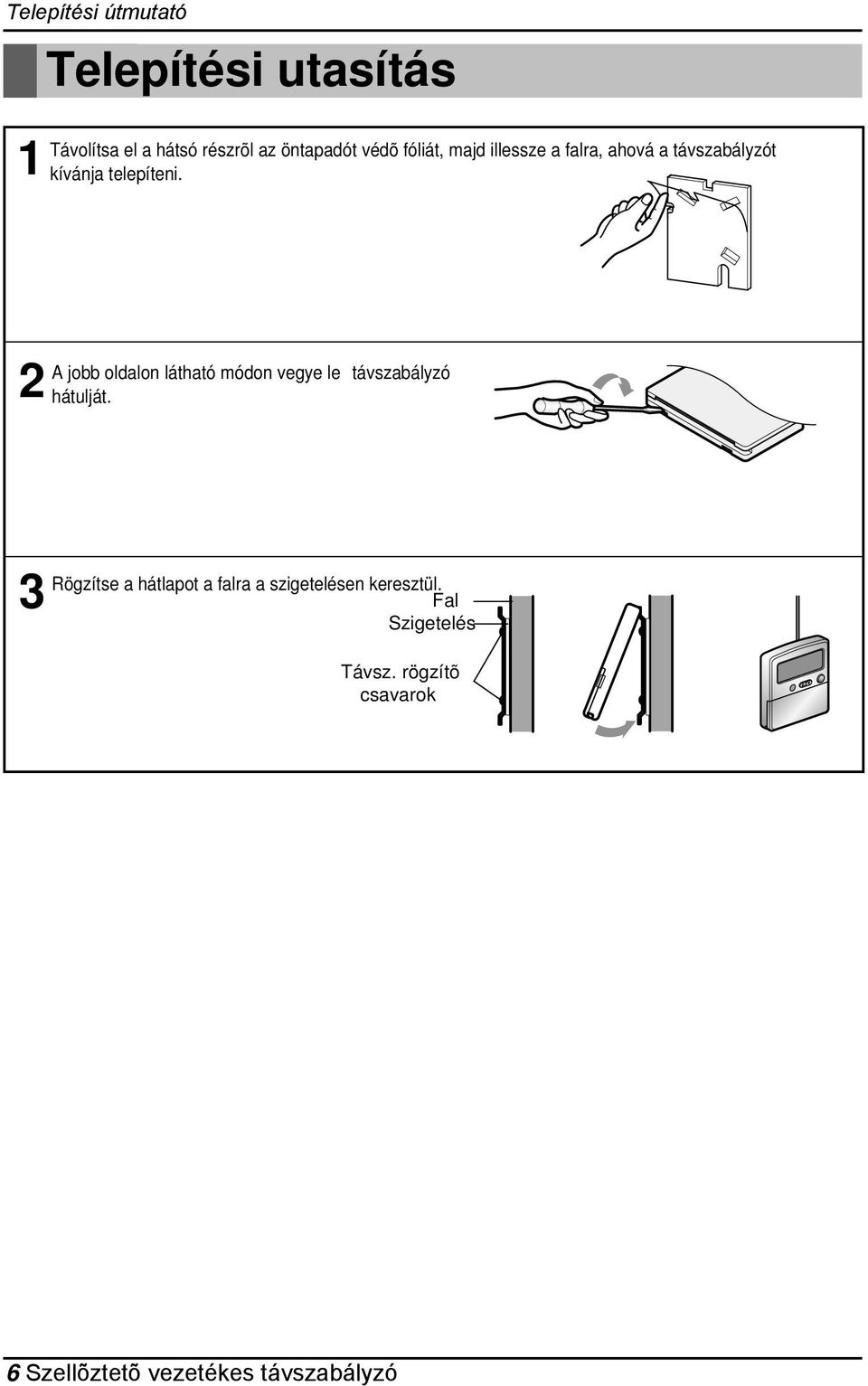

6 Telepítési útmutató 1 Telepítési utasítás Távolítsa el a hátsó részrõl az öntapadót védõ fóliát, majd illessze a falra, ahová a távszabályzót kívánja telepíteni. 2 A jobb oldalon látható módon vegye le távszabályzó hátulját. 3 Rögzítse a hátlapot a falra a szigetelésen keresztül. Fal Szigetelés Távsz. rögzítõ csavarok 6 Szellõztetõ vezetékes távszabályzó

7 A távszabályzó csatlakoztatása A távszabályzó csatlakoztatása 1. Ellenõrizze, hogy a csatlakozó megfelelõen érintkezik a CN-REMO aljzathoz (A CN-AIRCON-t akkor használjuk, ha a távszabályzót légkondicionálóhoz csatlakoztatjuk.) P/N:3850A25162L CN-REMO CN-AIRCON CN-REMO CN-AIRCON 2. Csatlakoztassa a kábelt a beltéri egységhez és a távszabályzóhoz. A távszabályzó felõli csatlakozó A beltéri egység felõli csatlakozó FIGYELEM * Ne használjon 50m. -nél hosszabb összekötõ kábelt (Ez kommunikációs hibát okozhat.) A telepítés során ellenõrizze a csatlakozást a távszabályzó és a csatlakozó között. A csatlakozás helytelen, ha hátrafele kilóg. A kábel csatlakoztatásakor tekerje fel a kábelt 3~4 menettel a zajszûrõre Miután beálította a távszabályzó hátoldalán levõ csúszó kapcsolót, nyomja meg a reset gombot. Ez a funkció beállításhoz szükséges. Kezelési és telepítési útmutató 7

8 CN-REMO CN-AIRCON A távszabályzó csatlakozási módja szellõztetõhöz és légkondicionálóhoz Csatlakozás szellõztetõhöz Clégkondicionálóíhoz Csatlakozás légkondicionálóhoz A szellõztetõ távszabályzót egy légkondicionáló távszabályzóval együtt is telepíthetjük, de csak akkor, ha feltétlenül szükséges. 1. Vegye le a szellõztetõ távszabályzó hátulját. P/N:3850A25162L < Szellõztetõ távszabályzó> 2 Csatlakoztassa az összekötõ kábelt a CN-AIRCON csatlakozóhoz. 3. Vegye le a légkondicionáló távszabályzó hátulját. < Légkondicionáló távszabályzó > 4. Csatlakoztassa az összekötõ kábelt a CN-VENTIL csatlakozóhoz. 8 Szellõztetõ vezetékes távszabályzó

9 S Central Run Heat XCH Normal Fan Speed Z O N E set Sun Mon Tue Wed Thu Fri Sat Set no. SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION 2ndF ZONE Operation unit No Func set Set no ndF 2ndF RESET RESET PLASMA SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION 2ndF ZONE Operation unit No Func set Set no SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION 2ndF ZONE Operation unit No Func set Set no ndF 2ndF RESET RESET PLASMA PLASMA SWING OPERATION SET TEMP FAN SPEED SUB FUNCTION 2ndF ZONE Operation unit No Func set Set no PLASMA Szellõztetõ távszabályzó és egy légkondicoináló távszabályzó összekapcsolása 5. Használjon egy sorkapcsot a szellõztetõ távszabályzó és a légkondicionáló távszabályzó összekapcsolásához (Sárga vezeték: Kommunikáció, Fekete vezeték : Föld) S Terminal block Ventilátor távszabályzó (PZRCUSZ0) S S S Maximum 8 csatlakozás lehetséges Légkondicionáló távszabályzó (PCRCUSZ0/PDRCUSZ0) 6. Maximum 8 légkondicionáló távszabályzót csatlakoztathatunk egy szellõztetõ távszabályzóhoz. (Ha több mint 8 távszabályzót csatlakoztat, a rendszer nem fog mûködni!) Kezelési és telepítési útmutató 9

10 Cím beállítása a központi vezérléshez Cím beállítása a központi vezérléshez S Central Run Heat XCH Normal Fan Speed Z O N E set Sun Mon Tue Wed Thu Fri Sat Set no Címezni tud a gomb és a gomb kb. 3 másodpercig tartó együttes megnyomásával. A csoport számát a Delay low gomb megnyomásával A beltéri egység számát a Delay high gombbal állíthatja be (A kép baloldalán 23-as cím jelenik meg). Csoport cím: 2 Beltéri egység száma: 3 Végül a és a gombok, 3 másodpercig tartó együttes megnyomásával befejezheti a címzést. A központ vezérlõ címe tartalmazza a csoport számát és a beltéri egység számát. Megjegyzés: a távszabályzó 'HL' (Hard ck) kijelzést mutat, ha a központi vezérlõ lezárta a távszabályzót. 10 Szellõztetõ vezetékes távszabályzó

11 Cím beállítása légkondicionáló -Szellõztetõ Csatlakozás esetén Cím beállítása légkondícionáló -Szellõztetõ Csatlakozás esetén EXTERNAL VENTILATOR OPERATION SUB FUNCTION S Central Run Heat XCH Normal Fan Speed Z O N E Filter 1 set Sun Mon Tue Wed Thu Fri Sat Set no. 1 2 Állítsa be a légkondicionáló távszabályzóját, hogy minden beltéri, központi vezérlés címét megadja. Nyomja meg a és gombokat együttesen kb. 3 másodpercig. Ekkor a távszabályzó képes fogadni a csatlakoztatott légkondicionáló kezdõ címét, miközben az 1-es területet jelzi ki. 3 A Delay low/high gombokkal állítsa be a csatlakoztatott légkondícionáló kezdõ címét. (pl :a légkondícionáló cím 01 a 8-közül, a szellõztetõ távszabályzóján állítson be 01-et) S Central Run Heat XCH Normal Fan Speed Z O N E Filter 1 set Sun Mon Tue Wed Thu Fri Sat Set no. < A kezdö cím beállítása > 4 Amikor a cím beállítását befejezte, nyomja meg a és gombokat együttesen 3 másodpercig. Ezzel befejezte a kezdõ cím beállítását. Kezelési és telepítési útmutató 11

12 Cím beállítása légkondicionáló - Szellõztetõ Csatlakozás esetén S Central Run Heat XCH Normal Fan Speed Z O N E Filter 4 set Sun Mon Tue Wed Thu Fri Sat Set no. 5 Nyomja meg a és gombokat együttesen 3 másodpercig. Ekkor a távszabályzó képes fogadni a csatlakoztatott légkondícionáló végsõ címét, miközben az 4-es területet jelzi ki. 6 A Delay low/high gombokkal állítsa be a csatlakoztatott légkondícionáló végsõ címét. (pl :a légkondícionáló cím 08 a 8-közül, a szellõztetõ távszabályzóján állítson be 08-at.) S Central Run Heat XCH Normal Fan Speed Z O N E Filter 4 set Sun Mon Tue Wed Thu Fri Sat Set no. < A végsõ cím beállítása > 7 Ha a cím beállítást befejezte, nyomja meg a és gombokat együttesen 3 másodpercig. Ezzel befejezte a végsõ cím beállítását. 8 Ha a kezdõ címet és a végsõ címet beállította, a linked run felirat jelenik meg a szellõztetõ vezetékes távszabályzójának LCD kijelzõjén. S Central Run Heat XCH Normal Fan Speed Z O N E Filter 4 set Sun Mon Tue Wed Thu Fri Sat Set no. < A kijelzõ képe, amikor a cím beállítás befejezõdött > 12 Szellõztetõ vezetékes távszabályzó

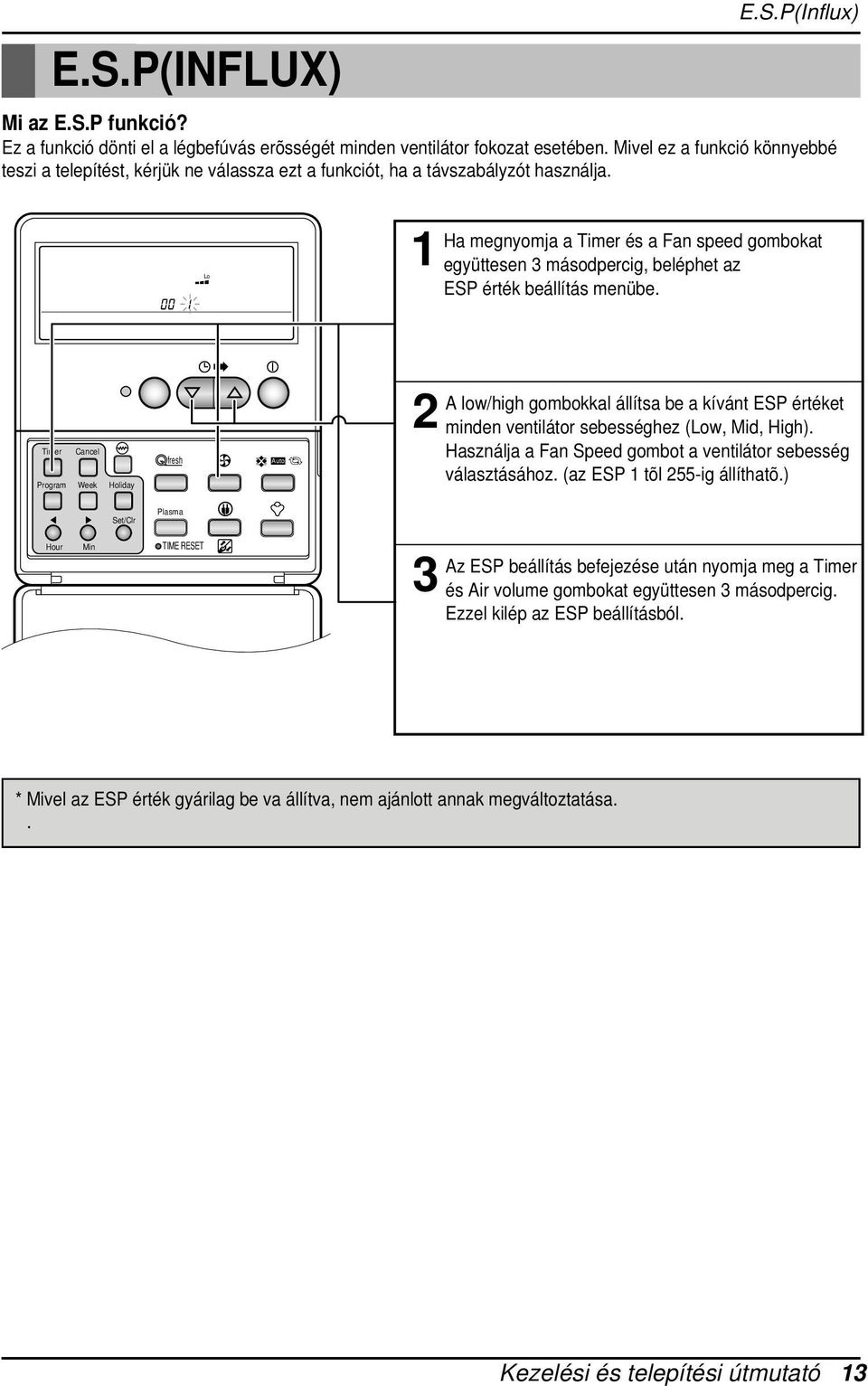

13 E.S.P(INFLUX) E.S.P(Influx) Mi az E.S.P funkció? Ez a funkció dönti el a légbefúvás erõsségét minden ventilátor fokozat esetében. Mivel ez a funkció könnyebbé teszi a telepítést, kérjük ne válassza ezt a funkciót, ha a távszabályzót használja. EXTERNAL VENTILATOR OPERATION SUB FUNCTION S Central Run Heat XCH Normal Fan Speed Z O N E set Sun Mon Tue Wed Thu Fri Sat Set no. 1 Ha megnyomja a és a Fan speed gombokat együttesen 3 másodpercig, beléphet az ESP érték beállítás menübe. 2 A low/high gombokkal állítsa be a kívánt ESP értéket minden ventilátor sebességhez (w, Mid, gh). Használja a Fan Speed gombot a ventilátor sebesség választásához. (az ESP 1 tõl 255-ig állíthatõ.) 3 Az ESP beállítás befejezése után nyomja meg a és Air volume gombokat együttesen 3 másodpercig. Ezzel kilép az ESP beállításból. * Mivel az ESP érték gyárilag be va állítva, nem ajánlott annak megváltoztatása.. Kezelési és telepítési útmutató 13

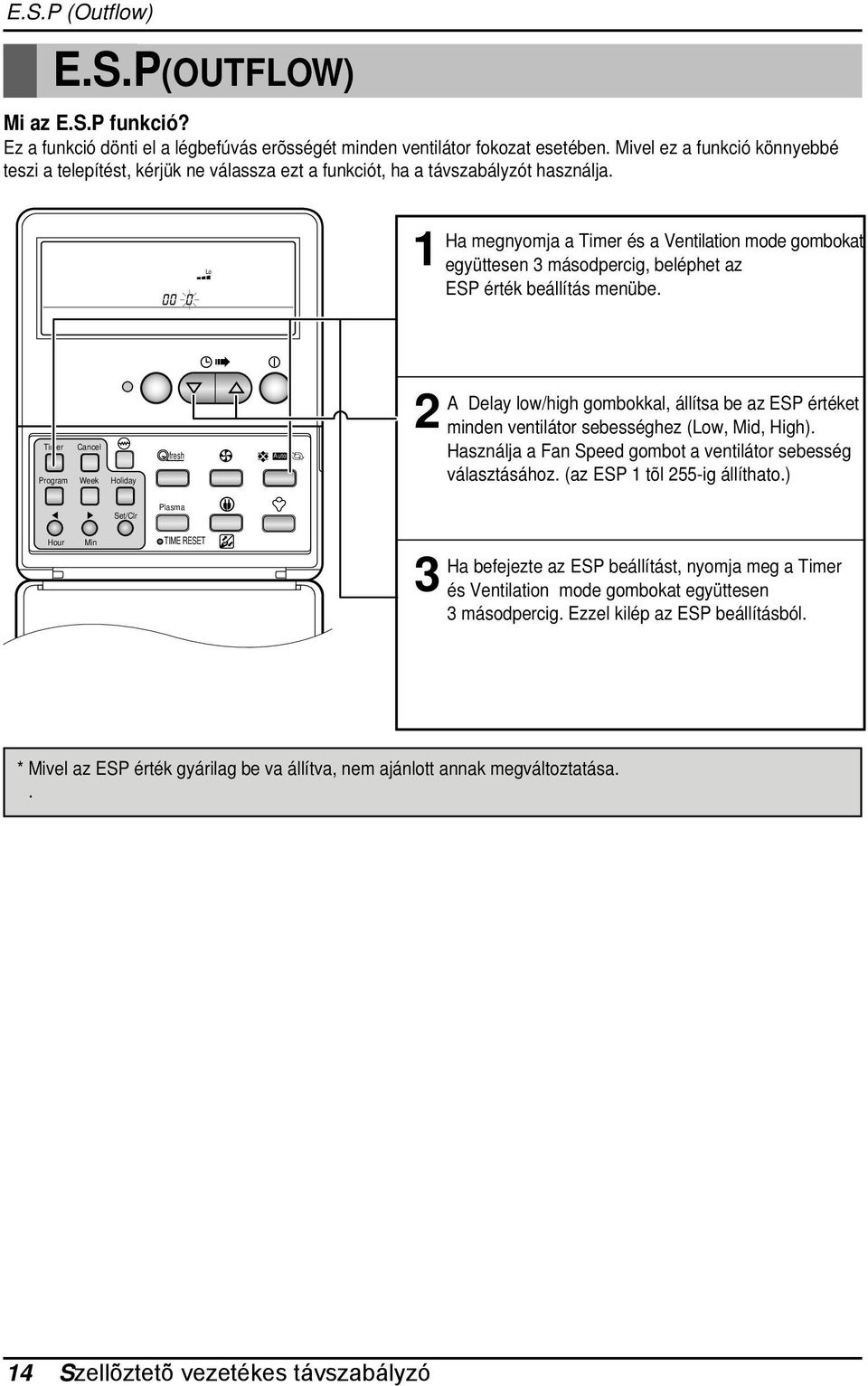

14 E.S.P (Outflow) E.S.P(OUTFW) Mi az E.S.P funkció? Ez a funkció dönti el a légbefúvás erõsségét minden ventilátor fokozat esetében. Mivel ez a funkció könnyebbé teszi a telepítést, kérjük ne válassza ezt a funkciót, ha a távszabályzót használja. EXTERNAL VENTILATOR OPERATION SUB FUNCTION S Central Run Heat XCH Normal Fan Speed Z O N E set Sun Mon Tue Wed Thu Fri Sat Set no. 1 Ha megnyomja a és a Ventilation mode gombokat együttesen 3 másodpercig, beléphet az ESP érték beállítás menübe. 2 A Delay low/high gombokkal, állítsa be az ESP értéket minden ventilátor sebességhez (w, Mid, gh). Használja a Fan Speed gombot a ventilátor sebesség választásához. (az ESP 1 tõl 255-ig állíthato.) 3 Ha befejezte az ESP beállítást, nyomja meg a és Ventilation mode gombokat együttesen 3 másodpercig. Ezzel kilép az ESP beállításból. * Mivel az ESP érték gyárilag be va állítva, nem ajánlott annak megváltoztatása.. 14 Szellõztetõ vezetékes távszabályzó

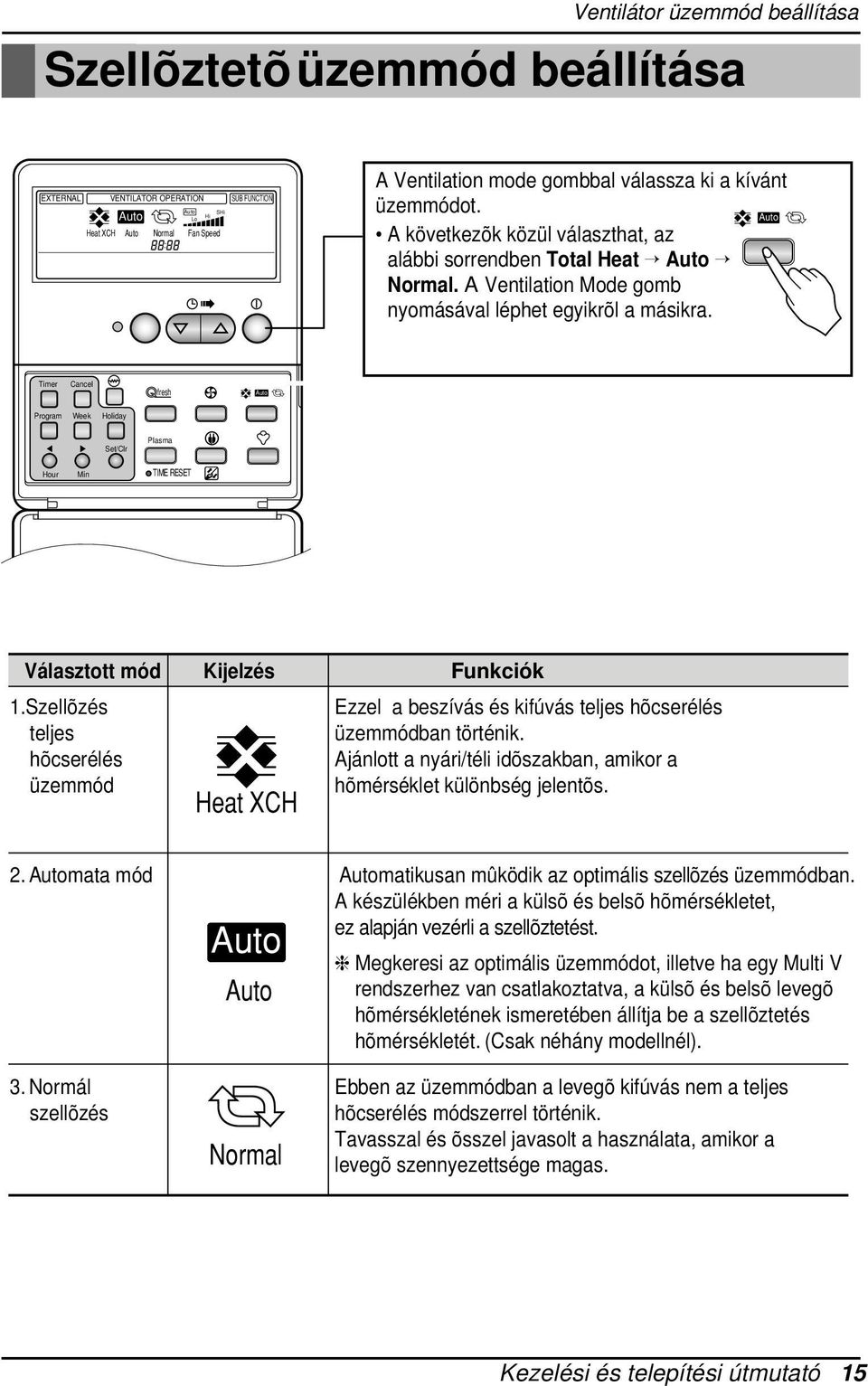

15 Ventilátor üzemmód beállítása Szellõztetõ üzemmód beállítása S Central Run Heat XCH Normal Fan Speed Z O N E set Sun Mon Tue Wed Thu Fri Sat Set no. A Ventilation mode gombbal válassza ki a kívánt üzemmódot. A következõk közül választhat, az alábbi sorrendben Total Heat Normal. A Ventilation Mode gomb nyomásával léphet egyikrõl a másikra. Cover open status Választott mód Kijelzés Funkciók 1.Szellõzés teljes hõcserélés üzemmód Heat XCH Ezzel a beszívás és kifúvás teljes hõcserélés üzemmódban történik. Ajánlott a nyári/téli idõszakban, amikor a hõmérséklet különbség jelentõs. 2. mata mód matikusan mûködik az optimális szellõzés üzemmódban. A készülékben méri a külsõ és belsõ hõmérsékletet, ez alapján vezérli a szellõztetést. Megkeresi az optimális üzemmódot, illetve ha egy Multi V rendszerhez van csatlakoztatva, a külsõ és belsõ levegõ hõmérsékletének ismeretében állítja be a szellõztetés hõmérsékletét. (Csak néhány modellnél). 3. Normál szellõzés Normal Ebben az üzemmódban a levegõ kifúvás nem a teljes hõcserélés módszerrel történik. Tavasszal és õsszel javasolt a használata, amikor a levegõ szennyezettsége magas. Kezelési és telepítési útmutató 15

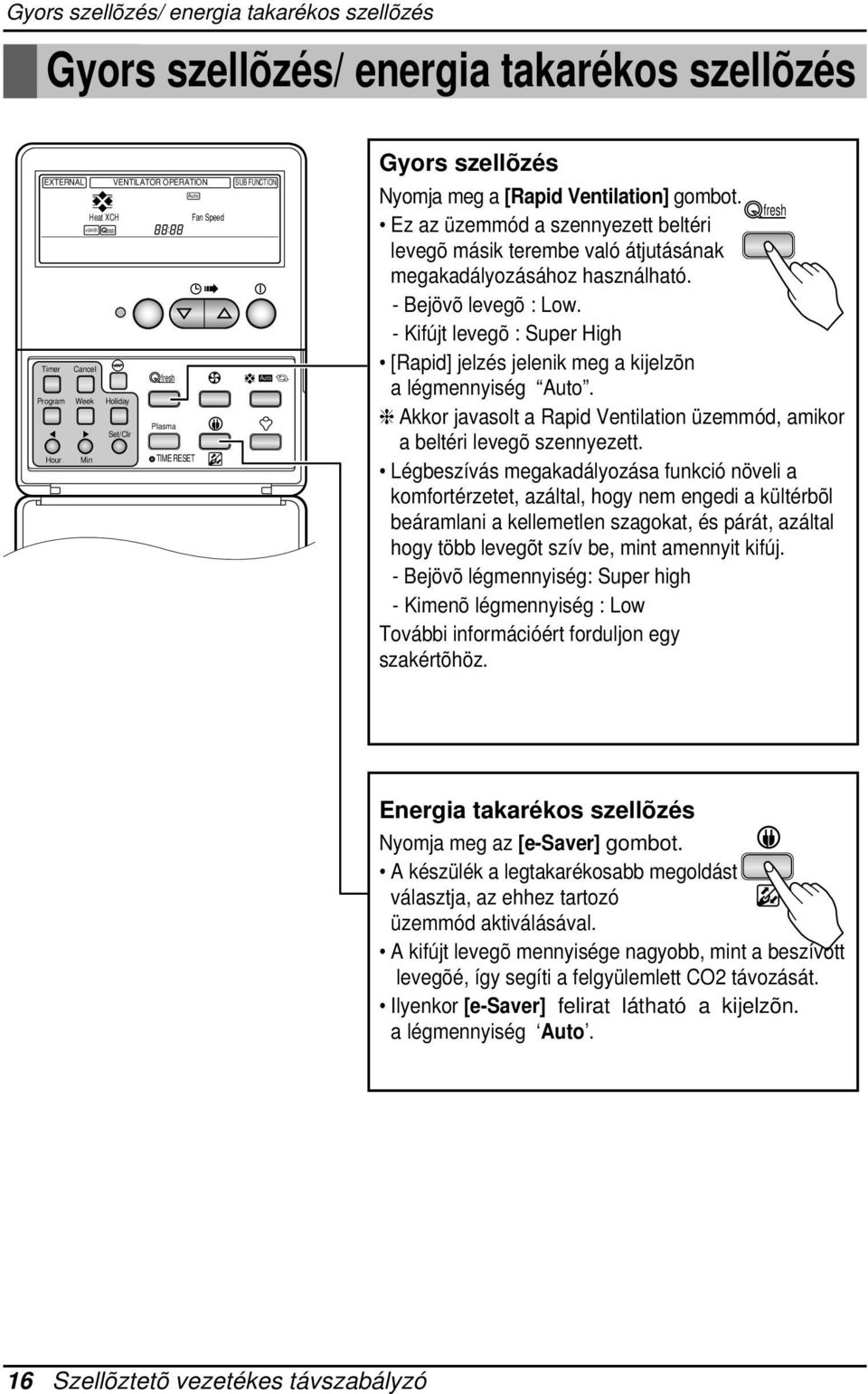

16 Gyors szellõzés/ energia takarékos szellõzés Gyors szellõzés/ energia takarékos szellõzés S Central Run Heat XCH Normal Fan Speed Z O N E set Sun Mon Tue Wed Thu Fri Sat Set no. Cover open status Gyors szellõzés Nyomja meg a [Rapid Ventilation] gombot. Ez az üzemmód a szennyezett beltéri levegõ másik terembe való átjutásának megakadályozásához használható. - Bejövõ levegõ : w. - Kifújt levegõ : Super gh [Rapid] jelzés jelenik meg a kijelzõn a légmennyiség. Akkor javasolt a Rapid Ventilation üzemmód, amikor a beltéri levegõ szennyezett. Légbeszívás megakadályozása funkció növeli a komfortérzetet, azáltal, hogy nem engedi a kültérbõl beáramlani a kellemetlen szagokat, és párát, azáltal hogy több levegõt szív be, mint amennyit kifúj. - Bejövõ légmennyiség: Super high - Kimenõ légmennyiség : w További információért forduljon egy szakértõhöz. Energia takarékos szellõzés Nyomja meg az [e-saver] gombot. A készülék a legtakarékosabb megoldást választja, az ehhez tartozó üzemmód aktiválásával. A kifújt levegõ mennyisége nagyobb, mint a beszívott levegõé, így segíti a felgyülemlett CO2 távozását. Ilyenkor [e-saver] felirat látható a kijelzõn. a légmennyiség. 16 Szellõztetõ vezetékes távszabályzó

17 Egyéb funkciók Aktuális idõ beállítása Ön könnyen beállíthatja az aktuális idõt. S Central Run Heat XCH Normal Fan Speed PLASMA Heater Defrost set Sun Mon Tue Wed Thu Fri Sat Set no. e-saver Delay Filter Preheat Humidify Z O N E Egyéb funkciók 1Nyomja meg a [] gombot a távszabályzó beállítás részén. A kijelzés a gomb ismételt megnyomásával változik 00-tól 23-ig. Állítsa be az aktuális idõt. S Central Run Heat XCH Normal Fan Speed Z O N E set Sun Mon Tue Wed Thu Fri Sat Set no. Cover open status 2Nyomja meg a [ute] gombot a távszabályzó beállítás részén. A kijelzés a gomb ismételt megnyomásával változik 00-tól 59-ig. Állítsa be az aktuális idõt. S Central Run Heat XCH Normal Fan Speed Z O N E set Sun Mon Tue Wed Thu Fri Sat Set no. 3Nyomja meg a [ Day Select] gombot a távszabályzó beállítás részén. A hét napjai változnak Sunday tól Saturday-ig a gomb ismételt megnyomásakor. Állítsa be az aktuális napot. S Central Run Heat XCH Normal Fan Speed Z O N E set Sun Mon Tue Wed Thu Fri Sat Set no. 4Nyomja meg a [Reset] gombot a távszabályzó beállítás részén. Sun *Ha a [RESET] egyszer nyomja meg, az aktuális idõt állítja be. Ha mégegyszer megnyomja, az idõ beállítás törlõdik. Kezelési és telepítési útmutató 17

18 A heti idõzítés beállítása A heti idõzítés beállítása Idõzítést nem lehet addig beállítani amig az idõt nem állították be. Pl: Hogy a szellõztetõ mûködjön hétfõn 06:00-08:00-ig és 13:00-22:00-ig, a következõ beállítást végezze el. S Central Run Heat XCH Normal Fan Speed Z O N E set Sun Mon Tue Wed Thu Fri Sat Set no. 1Nyomja meg a [] gombot a távszabályzó beállítás részén. A kijelzõn villog az alábbi ikon. S Central Run Heat XCH Normal Fan Speed Z O N E set Sun Mon Tue Wed Thu Fri Sat Set no. * Every function is not available by models. 2Nyomja meg a [] gombot a távszabályzó beállítás részén. Válassza a Monday (hétfõt). A hét napjai változnak Sunday tól Saturday-ig a gomb ismételt megnyomásakor. Central Run PLASMA Heat XCH e-saver Delay Normal Fan Speed Filter S Heater Defrost Preheat Humidify Z O N E set Sun Mon Tue Wed Thu Fri Sat Set no. 3Állítsa be az idõt, a [] gomb megnyomása után a [, ] gombokkal. Állítsa be a kívánt idõt 4A beállítás kijelzése az alábbiak szerint történik. A fekete blokk jelzi a mûködést 'operation' az üres blokk jelzi a készenlétet 'standby'. S Central Run Heat XCH Normal Fan Speed Z O N E set Sun Mon Tue Wed Thu Fri Sat Set no. Ünnepnap nem állítható be a [] gombokkal. 18 Szellõztetõ vezetékes távszabályzó

19 Ünnepnap beállítása Példa: kedden ünnepnap van. matikusan kikapcsol, az idõzítés napján. S Central Run Heat XCH Normal Fan Speed PLASMA Heater Defrost set Sun Mon Tue Wed Thu Fri Sat Set no. e-saver Delay Filter Preheat Humidify Z O N E Nyomja meg a [] gombot a távszabályzó beállítás részén. A kijelzõn villog az alábbi ikon. Central Run PLASMA Heat XCH e-saver Delay Normal Fan Speed Filter S Heater Defrost Preheat Humidify Z O N E set Sun Mon Tue Wed Thu Fri Sat Ünnepnap beállítása Set no. 2Nyomja meg a [] gombot a távszabályzó beállítás részén. Válassza 'Tuesday' (keddet). * Every function Cover is open not available status by models. S Central Run Heat XCH Normal Fan Speed Z O N E set Sun Mon Tue Wed Thu Fri Sat Set no. 3Nyomja meg a [] gombot a távszabályzó beállítás részén. [Tue] kijelzés látható a távszabályzó beállítás részén. A keretezés jelzi, hogy ünnepnap. S Central Run Heat XCH Normal Fan Speed Z O N E set Tue Tue Set no. A beállítást automatikusan elvégzi 5 másodperc után. Kezelési és telepítési útmutató 19

20 BE/KI idõzítés BE/KI idõzítés BE idõzítés Ez a funkció automatikusan bekapcsolja a szellõztetõt a beállított idõpontban. 1Nyomja meg a [] gombot a távszabályzó beállítás részén.. On Sun 2Állítsa be a kívánt idõt a [, ] gombbal. Central Run PLASMA Cover open status Heat XCH e-saver Delay set Tue S Fan Speed Z O N E 3 Nyomja meg a [] gombot többször, vagy nyomja meg a gombot az idõzítés törléséhez. Ilyen idõzítést csak off állásban tud beállítani A beállított idõpontban bekapcsol a készülék. Mûködés közben, a távszabályzóban elõzetesen tárolt paraméterekkel üzemel. Pl: 2 óra múlva a utomatikusan bekapcsol. KI idõzítés Ez a funkció automatikusan kikapcsolja a szellõztetõt a beállított idõpontban. 1Nyomja meg a [] gombot a távszabályzó beállítás részén.. 2Állítsa be a kívánt idõpontot a [, ] gombbal. Cover open status 3 Nyomja meg a [] gombot mégegyszer, vagy nyomja meg a gombot az idõzítés törléséhez. Ilyen idõzítést csak on állásban tud beállítani. A szellõztetõ automatikusan leáll a beállított idõpontban. Pl: 2 óra múlva a utomatikusan leáll. 20 Ventilátor vezetékes távszabályzó

21 Opcionális funkciók Opcionális funkciók Plazma S Central Run Heat XCH Normal Fan Speed Z O N E set Sun Mon Tue Wed Thu Fri Sat Set no. 1 2 A Nyomja meg a plasma gombot. plazmaszûrõ ilyenkor bekapcsol és hatékonyan tisztítja a levegõt. Mivel a Plazma egy al funkció, nem minden modellnél érhetõ el. A plazmaszûrõs modelleknél is csak akkor mûködik. ha bekapcsoljuk. Fûtés Használhat fûtés funkciót is. S Central Run Heat XCH Normal Fan Speed Z O N E set Sun Mon Tue Wed Thu Fri Sat Set no. 1 Nyomja meg a Heater gombot, ha a külsõ hõmérséklet alacsony. Ez a funkció elõfûtéssel emeli a befújt levegõ hõmérsékletét. Ez kellemes a felhasználónak. 2 A Heater gomb minden megnyomáskor átkapcsol ki/be. FIGYELEM A fûtés funkció csak akkor mûködik, ha bekapcsoljuk. Mivel a fûtés egy al funkció, nem minden modellnél érhetõ el. Kezelési és telepítési útmutató 21

22 Opcionális funkciók Párásítás Használhat párásítás funkciót is. S Central Run Heat XCH Normal Fan Speed Z O N E set Sun Mon Tue Wed Thu Fri Sat Set no. 1 2 Nyomja meg a Humidifier gombot, ha a beltéri levegõ száraz. A párásító mûködésbe lép, és biztosítja a megfelelõ páratartalmat. Csak akkor mûködik, ha a levegõ hõmérséklete alacsony. A Humidifier gomb minden megnyomáskor átkapcsol ki/be. FIGYELEM Mivel a párásítás egy al funkció, nem minden modellnél érheto el. Hogyan állítsuk be a légmennyiséget S Central Run Heat XCH Normal Fan Speed Z O N E set Sun Mon Tue Wed Thu Fri Sat Set no. Kiválasztás Nyomja meg az Operation/Stop gombot. A szellõztetés beindul, ha megnyomja az On/Off gombot. Ha mégegyszer megnyomja, a készülék leáll. Ventilátor üzemmód Válassza ki a megfelelõ ventilátor sebességet a fan speed gombbal. Az alábbi fokozatok közül választhat. Sorrend, w gh Super gh. A gomb minden megnyomásakor változik a ventilátor sebesség. Az alap beállítás gh (magas). 22 Szellõztetõ vezetékes távszabályzó

23 P/No.: 3828A20860F_HU Fordította: Sárvári János Planning & Trading Kft. Ezt az útmutatót elovasás után is tartsa meg! Segítségével késõbb is hasznos információkhoz juthat
