1 TETŐAkadémia konferencia 1

2 Automatizált rendszermegoldások az energiamegtakarítás és a komfort jegyében 2 TETŐAkadémia konferencia 2

3 Épületautomatizálás középületek esetében árnyékolók decentralizált szellőztetés nyitható elemek hő- és füstelvezetés wireless E-vasalat Ajtó felügyelet világítás Ablak felügyelet 3 TETŐAkadémia konferencia 3

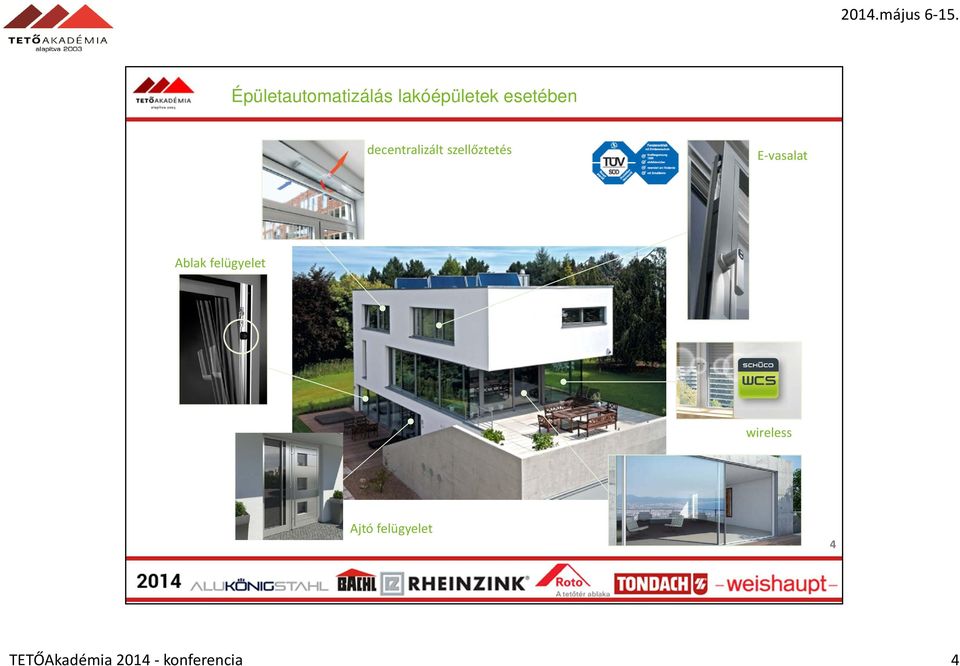

4 Épületautomatizálás lakóépületek esetében decentralizált szellőztetés E-vasalat Ablak felügyelet wireless Ajtó felügyelet 4 TETŐAkadémia konferencia 4

5 1. Energia megtakarítás 2. Biztonság 3. Komfort 4. Design 5 TETŐAkadémia konferencia 5

6 1. Energia megtakarítás érdekében TipTronic: idő és érzékelők által vezérelt szellőztetés, éjszakai kiszellőzés VentoTherm: szükségnek megfelelően vezérelt hővisszanyerős szellőzőberendezés BIPV: Homlokzatba integrált fotovoltaikus elemek WCS: egyszerű vezeték nélküli kommunikáció a szellőztetés és fűtés elemei között. Árnyékolás:intelligens vezérléssel csökkenthető az épület felmelegedése 6 TETŐAkadémia konferencia 6

7 1. Energia megtakarítás érdekében Schüco TipTronic Schüco TipTronic felülvilágító Schüco TipTronic felülvilágító Schüco TipTronic ablak Schüco TipTronic ablak TETŐAkadémia konferencia 7

8 1. Energia megtakarítás érdekében Schüco TipTronic TETŐAkadémia konferencia 8

9 1. Energia megtakarítás érdekében Schüco TipTronic TipTronic e-kilincs / rádiófr. kilincs ControlPanel működtetés vezérlés kapcsolók távirányítás épületvezérlés felügyelet kijelzés TETŐAkadémia konferencia 9

10 1. Energia megtakarítás érdekében Schüco TipTronic Éjszakai kiszellőztetés belső/külső hőmérséklet függvényében TipTronic ablakkal Célzott vezérlés a hét napjaira vagy időszakokra Opcionális bekötés központi zárás - időszakos szellőztetés - CO 2 érzékelő 30 ablakig: bekötve szállítva Beköthető az EIB épületfelügyeleti rendszerbe TETŐAkadémia konferencia 10

11 11 TETŐAkadémia konferencia 11

12 1. Energia megtakarítás érdekében SCHÜCO VentoTherm Ablakba integrált Jó akusztikai tulajdonságokkal rendelkező Hővisszanyerős szellőztető, hatásfok: max. 45 % Pollen- és finompor szűrővel, rovarhálóval Érzékelőkkel ellátott, automata üzemmódú vezérléssel. 12 TETŐAkadémia konferencia 12

13 1. Energia megtakarítás érdekében SCHÜCO VentoTherm 1 Az elhasznált levegőt a helyiség felső részéből elszívja (3 elhasznált levegő) és filterrel megszűrve átvezeti a hőcserélőn keresztül. 2 4 Ezzel egy időben a külső térből friss levegőt szív be (1 külső friss levegő) és a filteren keresztül a hőcserélőbe vezeti. A hőcserélőben a távozó meleg levegő felmelegíti a bejövő friss levegőt keveredés-mentesen (2) A lehűtött elhasznált levegő távozik a kültérbe (4 távozó levegő ) 3 1. Külső friss levegő 2. Bejutó friss levegő 3. Elhasznált levegő 4. Távozó levegő 13 TETŐAkadémia konferencia 13

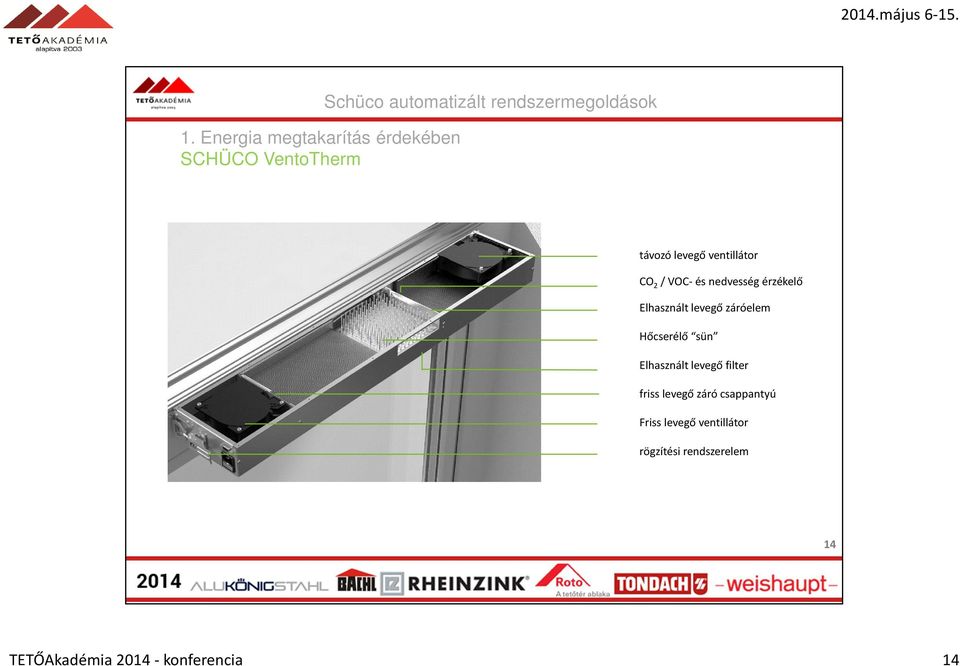

14 1. Energia megtakarítás érdekében SCHÜCO VentoTherm távozó levegő ventillátor CO 2 / VOC- és nedvesség érzékelő Elhasznált levegő záróelem Hőcserélő sün Elhasznált levegő filter friss levegő záró csappantyú Friss levegő ventillátor rögzítési rendszerelem 14 TETŐAkadémia konferencia 14

15 május Energia megtakarítás érdekében SCHÜCO VentoTherm rendszerbe integrálva Zuluft Zuund Abluft Filter F Abluft Normál ablakhoz képest: + tokmagasító (bejövő/távozó levegő) + készülék (Schüco VentoTherm) + lemezes borítás TETŐAkadémia konferencia 15

16 1. Energia megtakarítás érdekében SCHÜCO BIPV (Building integrated Photovoltaik) Homlokzat bevonása az energiatermelésbe Különösen magas épületeknél ahol relatív kis tetőfelület áll rendelkezésre nem teljesíthetők az energia csökkentésre vonatkozó EU előírások máshogyan. Energiamérleg javítása a EnEV, DGNB, LEED, BREEAM szerint. Környezetbarát energia előállítás (CO 2 - mentes) Értéknövelő beruházás 16 TETŐAkadémia konferencia 16

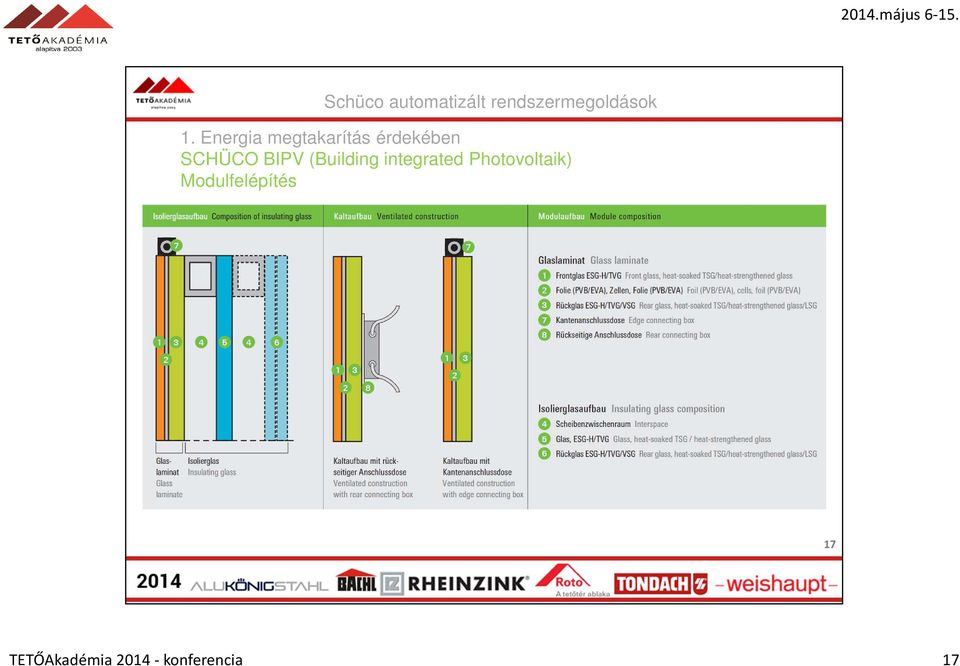

17 1. Energia megtakarítás érdekében SCHÜCO BIPV (Building integrated Photovoltaik) Modulfelépítés 17 TETŐAkadémia konferencia 17

18 1. Energia megtakarítás érdekében SCHÜCO BIPV (Building integrated Photovoltaik) Kristályos (c-si) Modulméret Rétegrend Színek min. Sz: 200 mm x M: 300 mm max. Sz: mm x M: mm Laminált üveg / hőszig.üveg (2-/3-rétegű) poly-kék és mono-fekete Formák Modulteljesítmény Transzparencia kb. 130 W p /m² variálható (Cellatávolsággal) 18 TETŐAkadémia konferencia 18

19 1. Energia megtakarítás érdekében SCHÜCO BIPV (Building integrated Photovoltaik) Cellatípusok Polykristályos 3BB 156 mm x 156 mm ~4 W p /Cella Monokristályos 3BB 156 mm x 156 mm ~4 W p /Cella Monokristályos Transzparens 2BB 125 mm x 125 mm ~2 W p /Cella 19 TETŐAkadémia konferencia 19

20 1. Energia megtakarítás érdekében SCHÜCO BIPV RAL 1007 RAL 1023 RAL 3000 RAL 5001 RAL 6005 RAL 6015 RAL 6033 RAL 7000 RAL 7009 RAL 7011 RAL 7021 RAL 7031 RAL 9004 RAL 9006 Narzissengelb Verkehrsgelb Feuerrot Grünblau Moosgrün Schwarzolive Minttürkis Fehgrau Grüngrau Eisengrau Schwarzgrau Blaugrau Signalschwarz Weissaluminium RAL 9016 RAL 7001 RAL 7010 RAL 7037 RAL 7040 RAL 3002 RAL 3003 RAL 5015 RAL 6001 RAL 6018 RAL 6019 Verkehrsweiss Silbergrau Zeltgrau Staubgrau Fenstergrau Karminrot Rubinrot Himmelblau Smaragdgrün Gelbgrün Weissgrün 20 TETŐAkadémia konferencia 20

21 1. Energia megtakarítás érdekében SCHÜCO BIPV Referenciák Bonneshof Office Center (BOC) Düsseldorf (D) 21 TETŐAkadémia konferencia 21

22 1. Energia megtakarítás érdekében SCHÜCO BIPV Referenciák SMA Irodaépület Niestetal (D) 22 TETŐAkadémia konferencia 22

23 2. A biztonság érdekében DCS: Modern ajtómenedzsment beléptetéshez, menekülés útvonal biztosításához és kommunikációhoz Szenzorok: Nyitás-/zárás-felügyelet ablakokhoz ajtókhoz RWA: komplett NRWG-rendszerek egy kézből, akár rejtett motorokkal Betörésgátlás: RC-osztályoknak megfelelő vasalatok, önreteszelő motoros zárak Üzemelési biztonság: Szoftveres ujjbecsípődés gátlás és profilba integrált védőelemek(sk 1 - SK 4) 23 TETŐAkadémia konferencia 23

24 2. A biztonság érdekében SCHÜCO DCS (Door Control System) 24 TETŐAkadémia konferencia 24

25 2. A biztonság érdekében SCHÜCO DCS (Door Control System) A piac sokszínűsége Beléptető rendszer Menekülési útvonal biztosítás Ajtókommunikáció 25 TETŐAkadémia konferencia 25

26 2. A biztonság érdekében SCHÜCO DCS (Door Control System) Beléptető rendszer Menekülési útvonal biztosítás Ajtókommunikáció 26 TETŐAkadémia konferencia 26

27 Moduláris rendszer Innovatív biztonsági- és automatizálási megoldások Egységes elegáns Design Síkban illeszkedő megjelenés Kiváló minőségű edzett üveg front Variálható alkalmazási lehetőség Innovatív szerelési koncepció Védett kültéri használat (IP 54) 2. A biztonság érdekében SCHÜCO DCS (Door Control System) 27 TETŐAkadémia konferencia 27

28 2. A biztonság érdekében SCHÜCO DCS (Door Control System) beépítési variációk Tokprofil mellé építve Általános megoldás új építésnél Ajtószárnyba építve Általános megoldás felújításoknál (az ajtó tiszta nyílásszélessége változatlan marad) 28 TETŐAkadémia konferencia 28

29 2. A biztonság érdekében SCHÜCO DCS (Door Control System) Tokprofil mellé építve Ajtószárnyba építve 29 TETŐAkadémia konferencia 29

30 2. A biztonság érdekében SCHÜCO DCS (Door Control System) Menekülő ajtó biztosítás Menekülő ajtók biztosítása illetéktelen használattól. Két nyomógombbal a kétirányú biztosítás is lehetséges Önálló vagy hálózati áramellátás Kompatibilis a meglévő Schüco pánikvasalatokhoz Megvilágított figyelmeztető tábla Gyors elektromos bekötés az előrekonfekcionált vezetékeknek köszönhetően. Kombinálható a DCS beléptető rendszerrel 30 TETŐAkadémia konferencia 30

31 2. A biztonság érdekében SCHÜCO DCS (Door Control System) beléptető rendszer Kódos beléptető Kapacitív gombok Egyéni programozókódok, akár 20 felhasználókóddal 2 biztonsági szint (4- vagy 6-jegyű kód) RFID Kártyaolvasó akár 100 Transzponder Biztonsági kódolás épületenként programozható Ujjlenyomat olvasó 30 befelé döntött ujjlenyomat olvasó Magas élettartalmú olvasó szenzor (több mint beolvasás) Max. 100 ujjlenyomat menthető 31 TETŐAkadémia konferencia 31

32 2. A biztonság érdekében SCHÜCO DCS (Door Control System) ajtó kommunikáció Videomodul Síkban illeszkedő megoldás kb. 60 látószög Rendszerbe és önállóan is beépíthető Hangszóró modul Kilyukasztás elleni védelemmel Csak a mikrofon modullal kombinálva építhető be Mikrofon modul Központi csatlakozás a vezérlőegységhez Csak a hangszóró modullal kombinálva építhető be Csengő Kapacitív érintőmezők Egyszerűen cserélhető név mező 1-, 2- és 3-mezős kivitel 32 TETŐAkadémia konferencia 32

33 2. A biztonság érdekében SCHÜCO DCS (Door Control System) ajtó kommunikáció csatlakoztatása Beltéri egységek Telefonra köthető Video rendszerre köthető IP csatlakozás 33 TETŐAkadémia konferencia 33

34 2. A biztonság érdekében SCHÜCO DCS (Door Control System) további lehetőségek Házszám LED megvilágítás Számok 0-99 Betűk a-h Közeledés érzékelő Radartechnológia Beállítható távolság 5-50 cm Állítható pulzáló és állandó mód Mozgás érzékelő Radartechnológia Érzékelési terület 4,5m x 2m LED Spotlámpa Előtér világítás DCS Mozgás és közeledés érzékelővel kombinálható Önálló modulként mozgásérzékelővel és időkapcsolóval is kombinálható 34 TETŐAkadémia konferencia 34

35 3. A komfort érdekében ASS 77 PD: A lehető legnagyobb bevilágítás magas működtetési komfort nagy szárnysúlyok esetében is. DCS: Komfortos ajtómenedzsment a beléptetéshez és a kommunikációhoz WCS: Komfortos rádió távvezérlésű lehetőségek VentoTherm: Tiszta, egészséges levegő biztosítása por és allergiamentesen. Árnyékoló: Maximális árnyékolás optimális transzparencia mellett. 35 TETŐAkadémia konferencia 35

36 3. A komfort érdekében Schüco ASS 77 PD Panorama Design A legjobb kilátás érdekében 36 TETŐAkadémia konferencia 36

37 3. A komfort érdekében Schüco ASS 77 PD Típusok ASS 77 PD.SI 0,84 W/m²K** ASS 77 PD.HI 1,1 W/m²K** ASS 77 PD.NI 1,9 W/m²K* 3 Hőszigetelési megoldás 3 különböző anyag kombináció Minden klímazónához a megfelelő U-érték Számítási alap: * Typ 2A/1 Méret: B x H x mm / üvegezés: 0,7 W/m²K, Psi 0,08 ** Typ 2A/1 Méret: B x H x mm / üvegezés: 0,6 W/m²K, Psi 0, TETŐAkadémia konferencia 37

38 3. A komfort érdekében Schüco ASS 77 PD lábazati megoldás A görgők cseréje a toló szárny kiszerelése nélkül Gyors és kényelmes tisztíthatóság Szárnysúlyok 500 kg-ig, görgős működtetésnek köszönhetően 38 TETŐAkadémia konferencia 38

39 3. A komfort érdekében Schüco ASS 77 PD méretkorlátok max mm max mm 39 TETŐAkadémia konferencia 39

40 3. A komfort érdekében Schüco ASS 77 PD Műszaki ismertető Üvegszál erősítésű műanyag profilok (GFK) A filiform-korrózió az üvegszál erősítésű műanyag alkotóelemek között teljesen kizárható Legmodernebb felületkezelési technológia Egyedülálló hőszigetelési érték U w = 0,84 W/(m²K)-tól Takaró profilok alumíniumból 40 TETŐAkadémia konferencia 40

41 3. A komfort érdekében Schüco ASS 77 PD 90 -os sarok megoldás Műszaki ismertető Nyitott állapotban nincs sarokprofil Magas hőszigetelésű rendszerválaszték TipTronic motoros vasalattal Szimmetrikus profilszélességek kívülről 41 TETŐAkadémia konferencia 41

42 3. A komfort érdekében Schüco ASS 77 PD 90 -os sarok megoldás 42 TETŐAkadémia konferencia 42

43 Biztonság és Komfort a legmodernebb szenzortechnológiával 43 TETŐAkadémia konferencia 43

44 4. A design érdekében LightSkin: Teljes mértékben a homlokzatba integrált LED világítás; A homlokzat egyenletes hangsúlyozása az épület karakterének megváltoztatása nélkül DCS: Modern ajtómenedzsment beléptetéshez, menekülés útvonal biztosításához és kommunikációhoz TipTronic: A teljes mértékben rejtett vasalat keskeny letisztult megjelenést biztosít ASS 77 PD: Többszörösen díjazott: if product design award, if product design award gold és reddot design award best of the best. 44 TETŐAkadémia konferencia 44

45 4. A design érdekében Schüco LightSkin homlokzatvilágítás 45 TETŐAkadémia konferencia 45

46 4. A design érdekében Schüco LightSkin homlokzatvilágítás Építészeti Az építészeti megjelenés hangsúlyozása a cél, anélkül hogy az épület karakterét megváltoztatnánk. A homlokzat természetes struktúráját emelik ki az egyes homlokzati elemek hangsúlyozásával. Egyszínű világítótestek különböző színhőmérséklettel Az épületek 80 % -a ilyen építészeti megvilágítással készülnek. Emocionális Az építészeti megjelenés együtt változik a megvilágítással. Sablonok, struktúrák és színek kölcsönöznek új személyiséget az akár szerény homlokzatnak az éjszaka során. RGB világítótestekkel kivitelezhető Az épületek 15 % -a ilyen emocionális megvilágítással készülnek. Kommunikatív A kommunikatív világítási megoldások információt közvetítenek, amivel elnyomják az épület homlokzati megjelenését. A médiaelemeket mint a szövegeket, képeket és animációkat LED pixeleken keresztül vetítik fel a homlokzatra. Egyedileg tervezett és vezérelhető LED-es megoldások Az épületek 5 % -a ilyen kommunikatív megvilágítással készülnek. (főleg Ázsiában) 46 TETŐAkadémia konferencia 46

47 4. A design érdekében Schüco LightSkin homlokzatvilágítás Hagyományos homlokzatvilágítás Pontszerű megvilágítás Kedvezőtlen árnyékvetés Fényszennyezés Vakító hatás az épületben lévőkre Magas energiafelhasználás Nem integrálhatók a homlokzatba 47 TETŐAkadémia konferencia 47

48 4. A design érdekében Schüco LightSkin homlokzatvilágítás Épületre szerelt világítótestek Fénysugárzók Körülményes és költséges szerelés A világítóelemek extrém megjelenése kívülről A fényszennyezés csökkentése csak nagyméretű terelőelemekkel lehetséges Erős fényszennyezés Vakító hatás az épületben lévőkre Kedvezőtlen árnyékvetés Magas energiafelhasználás 48 TETŐAkadémia konferencia 48

49 4. A design érdekében Schüco LightSkin homlokzatvilágítás Schüco LightSkin A homlokzat egyenletes hangsúlyozása az épület karakterének megváltoztatása nélkül Árnyék és vakítás minimalizálása Gyakorlatilag nincs fényszennyezés, mivel a speciálisan irányzott nyalábok segítségével csak oda jut a fény ahol szükséges Rejtett kábelezés és teljesen homlokzatba integrált világítótestek A rendszermegoldás biztosítékot nyújt a tervezésben és a költségek meghatározásában A magas minőségről a piacvezető Zumtobel Group GmbH való együttműködés is biztosíték 49 TETŐAkadémia konferencia 49

50 4. A design érdekében Schüco LightSkin homlokzatvilágítás Termékválaszték monochrom és RGB világítótesttel A homlokzat külső és belső oldalán is lehetséges IP 65 védettség Schüco LightSkin Ablak rendszerek: AWS 65 - AWS 90.SI + Függönyfal rendszer: FW TETŐAkadémia konferencia 50

51 4. A design érdekében Schüco LightSkin homlokzatvilágítás Low-Power Modul Szín: fehér Feszültség: 24 V Teljesítmény: 1,2 W Méret: 102 x 12 x 13,5 mm (sz x m x h) High-Power Modul Szín: RGB (minden szín megjeleníthető) Feszültség: 24 V Teljesítmény: 4,3 W Méret: 102 x 12,1 x 24 mm (sz x m x h) 51. TETŐAkadémia konferencia 51

52 4. A design érdekében Schüco LightSkin homlokzatvilágítás Megvilágítási szög Low Power = 162 High Power = 76 RGB = 78 Low Power = 30 High Power =34 RGB = TETŐAkadémia konferencia 52

53 4. A design érdekében Schüco LightSkin homlokzatvilágítás Schüco LightSkin Hagyományos homlokzatvilágítás Teljesítmény homlokzati raszterenként (6 Homlokzati elem) Schüco LightSkin 8,4 W üzemeltetéshez szükséges kiegészítőkkel Halogen fényszórók 161 W üzemeltetéshez szükséges kiegészítőkkel Energiaszükséglet raszterenként (8h/nap, 365 nap) Energiaköltségek évente (0,20 /kwh) 24,5 kwh/év 470 kwh/év 4,91 /év 94,02 /év 53. TETŐAkadémia konferencia 53

54 54. TETŐAkadémia konferencia 54

55 55. TETŐAkadémia konferencia 55
