1 Optix sorozat LCD-monitor Optix MAG241C (3EA21) Optix MAG241CR (3EA25) Optix MAG271C (3FA61) Optix MAG271CR (3FA65)

2 Tartalomjegyzék Szerzői jogi és védjegyekkel kapcsolatos megjegyzés...iii Átdolgozás...iii Műszaki támogatás...iii Biztonsági utasítások...iv CE-megfelelőség...vi FCC-B osztályú rádiófrekvenciás zavarról szóló nyilatkozat...vi WEEE-nyilatkozat...vii Vegyi anyagokról szóló információ...vii Első lépések A csomag tartalma A monitorállvány felszerelése (opcionális) A monitor beállítása A monitor áttekintése A monitor csatlakoztatása a számítógéphez ii OSD beállítás Navigációs billentyű Az OSD beállítása a navigációs billentyűvel Függelék...A-1 Műszaki adatok...a-2 Előre beállított kijelzőmódok...a-4 Hibaelhárítás...A-5

3 Előszó Szerzői jogi és védjegyekkel kapcsolatos megjegyzés Copyright Micro-Star Int l Co., Ltd. Minden jog fenntartva. Az útmutatóban használt MSI embléma a Micro-Star Int l Co., Ltd. bejegyzett védjegye. Minden egyéb jelzés és név a megfelelő tulajdonosok védjegye lehet. Az útmutató pontosságát és hiánytalanságát illetően nem vállalunk sem kifejezett, sem hallgatólagos garanciát. Az MSI fenntartja magának a jogot arra, hogy a dokumentumot előzetes értesítés nélkül megváltoztassa. Átdolgozás Átdolgozás Dátum V /06 Műszaki támogatás Ha probléma merülne fel a termékkel kapcsolatban, és a felhasználói útmutató nem tartalmaz megoldást rá, akkor vegye fel a kapcsolatot a helyi forgalmazóval vagy azzal a hellyel, ahol a terméket megvásárolta. Egy másik lehetőségként látogasson el a weboldalra további útmutatásért. iii

4 Biztonsági utasítások Olvassa el gondosan és figyelmesen a biztonsági utasításokat. Tegyen eleget a monitoron feltüntetett és a felhasználói útmutatóban előforduló minden figyelmeztetésnek és utasításnak. Bízza a javítást szakemberre. Őrizze meg a csomagban mellékelt Felhasználói útmutatót a későbbi tájékozódás céljából. A tűz és áramütés megelőzése érdekében tartsa távol a monitort a nedvességtől és magas hőmérséklettől. Az üzembe helyezéshez tegye a monitort stabil, vízszintes felületre. iv Mielőtt a monitort csatlakoztatná a hálózati áramforráshoz, győződjön meg arról, hogy a tápfeszültség a biztonságos tartományon belül van, és V közötti értékre van állítva. Ne hatástalanítsa a dugó földelő érintkezőjét. A monitornak földelt hálózati aljzathoz kell csatlakoznia. Amennyiben a monitort hosszabb ideig nem használja, mindig húzza ki a hálózati tápkábelt a fali aljzatból, hogy a monitor ne fogyasszon áramot. A monitoron lévő ventilátor a szellőzést szolgálja, és megakadályozza, hogy túlmelegedjen a monitor. Ne zárja el a ventilátor nyílását. Ne hagyja a monitort olyan környezetben, ahol a tárolási hőmérséklet 60 O C-nál magasabb vagy -20 O C-nál alacsonyabb, mivel a monitor károsodhat. MEGJEGYZÉS: A készülék maximális üzemi hőmérséklete 40 O C. A monitor tisztításakor feltétlenül húzza ki a hálózati csatlakozót. A monitor tisztításához ne használjon vegyszert, hanem csak egy puha rongydarabot. Soha ne töltsön semmiféle folyadékot a nyílásba, mivel ez károsíthatja a monitort, és áramütést okozhat.

5 Előszó A tápkábelt oly módon kell elhelyezni, hogy ne lehessen rálépni. Ne helyezzen tárgyakat a tápkábelre. Tartsa távol a monitortól az erős mágneses vagy elektromos teret gerjesztő tárgyakat. Amennyiben az alábbi körülmények közül valamelyik előfordul, tanácsos megvizsgáltatnia a monitort egy szakemberrel: A tápkábel vagy a csatlakozó dugó sérült. Folyadék ömlött a monitorba. A monitor nedvességnek lett kitéve. A monitor nem működik megfelelően, illetve nem sikerül működőképes állapotba hozni a Felhasználói útmutatónak megfelelően. A monitort elejtették, és megsérült. A monitoron sérülések nyilvánvaló jelei láthatók. Környezetkímélő termékek tulajdonságai Csökkentett energiafogyasztás használat közben és készenléti üzemmódban A környezetre és egészségre ártalmas anyagok korlátozott használata Egyszerűen szétbontható és újrahasznosítható Természetes erőforrások csökkentett használata és újrahasznosításra való ösztönzés Hosszabb élettartam az egyszerű bővíthetőségnek köszönhetően Csökkentett mennyiségű szilárd hulladék a visszavételi programoknak köszönhetően Környezetvédelmi programok A terméket úgy tervezték, hogy alkatrészei újrahasznosíthatóak legyenek, ezért amikor a termék használhatatlanná válik, ne dobja ki. Ha a felhasználók az elhasználódott terméket újra szeretnék hasznosítani és le szeretnék selejtezni, vegyék fel a kapcsolatot a helyi hivatalos gyűjtőközponttal. Az újrahasznosítással kapcsolatos további információért látogassa meg az MSI honlapját, és keresse meg a legközelebbi forgalmazót. A felhasználók ezenkívül a gpcontdev@msi.com címen is hozzánk fordulhatnak az MSI termékek megfelelő ártalmatlanításával, visszavételével, újrahasznosításával és szétszerelésével kapcsolatos információkért. v Figyelem! A képernyők túlzott használata hatással lehet a látására. Ajánlások: 1. A kijelző használata közben tartson 30 percenként egy-egy 10 perces szünetet év alatti gyermekek ne nézzék a kijelzőt. A 2 éves vagy ennél idősebb gyermekek esetében a kijelző használatát napi maximum egy órára korlátozza.

6 CE-megfelelőség A monitor megfelel az elektromágneses kompatibilitásra vonatkozó tagállami jogszabályok közelítéséről szóló tanácsi irányelv (2014/30/EU), a kisfeszültségi irányelv (2014/35/EU), az ErP-irányelv (2009/125/EC) és a RoHS-irányelv (2011/65/EU) követelményeinek. Az elvégzett tesztek eredményei alapján kijelenthető, hogy a monitor megfelel az Európai Unió Hivatalos Lapjának irányelveiben közzétett, információtechnológiai berendezésekre vonatkozó harmonizált szabványoknak. vi FCC-B osztályú rádiófrekvenciás zavarról szóló nyilatkozat Az elvégzett tesztek eredményei alapján kijelenthető, hogy a készülék az FCC szabályainak 15. szakasza alapján megfelel a B osztályú digitális berendezésekkel szemben támasztott követelményeknek. E határértékek úgy vannak tervezve, hogy lakásban történő telepítés esetén megfelelő védelmet nyújtsanak a káros interferencia ellen. A készülék rádiófrekvenciás sugárzást generál, használ és sugározhat. Ha nem a kezelési útmutatóban leírtak alapján helyezik üzembe, káros kölcsönhatásba léphet más, rádiókommunikációt használó berendezésekkel. Arra azonban nincs garancia, hogy egy speciális telepítésben nem lép fel interferencia. Ha a készülék a ki- és bekapcsolásával bizonyíthatóan okozója valamilyen zavaró hatásnak, a készülék tulajdonosa a következő módszerek valamelyikét (vagy többet) alkalmazva megkísérelheti a hatás kiküszöbölését: Irányítsa másfelé vagy helyezze át a vevőantennát. Növelje a berendezés és a vevő közötti távolságot. Csatlakoztassa a berendezést a vevőkészülék által használttól eltérő fázisra. Kérjen segítséget kereskedőjétől vagy gyakorlott rádió/televízió szakembertől. 1. megjegyzés A megfelelőségért felelős fél által kifejezetten jóvá nem hagyott változtatások, illetve módosítások érvényteleníthetik a felhasználó jogkörét, hogy a berendezést működtesse. 2. megjegyzés Árnyékolt csatlakozókábeleket és árnyékolt tápkábelt kell használni, hogy biztosítsák a határértékeknek való megfelelőséget. Ez a berendezés megfelel az FCC-szabályzat 15. részében foglaltaknak. A működtetésnek az alábbi két feltétele van: 1. az eszköz nem okozhat káros interferenciát, és 2. az eszköznek minden interferenciát fogadnia kell, ideértve az olyan interferenciát is, amely nem kívánt működést eredményezhet.

7 Előszó WEEE-nyilatkozat Az Európai Unió elektromos és elektronikus berendezések hulladékairól szóló, 2012/19/EU sz. irányelve (amely augusztus 13-án lépett hatályba) előírja, hogy az elektromos és elektronikus berendezések összetevőit nem szabad a háztartási hulladékok közé dobni, továbbá az elektronikus berendezések gyártói kötelesek visszavenni az ilyen jellegű termékeket, miután a termékek hasznos élettartama lejárt. Vegyi anyagokról szóló információ Megfelelve az olyan, vegyi anyagok korlátozásáról szóló rendeleteknek, mint például az EU REACH rendelet (az Európai Parlament és a Tanács EK 1907/2006 számú rendelete), az MSI tájékoztatást ad a termékekben lévő vegyi anyagokról a következő oldalon: vii

8

9 1 Első lépések Ez a fejezet a hardver üzembe helyezésével kapcsolatos tudnivalókat mutatja be. Eszközök csatlakoztatása közben ügyeljen arra, hogy megfelelően tartsa az eszközöket, és a statikus elektromosság elkerülése érdekében használjon földelést biztosító csuklószorítót. FONTOS A képek csak illusztrációk. A monitor külső megjelenése eltérő lehet. A monitoron ne használjon éles tárgyakat.

10 A csomag tartalma 1. Monitor 2. Állvány 3. Talpállvány (csavarral) 4. Tápkábel 5. HDMI-kábel 6. DisplayPort-kábel 7. Felfelé irányuló USB-kábel (a monitoron lévő USB-portok használatához) 8. Gyors üzembehelyezési útmutató 9. Garanciakártya * Ha a csomagban lévő tételek bármelyike sérült vagy hiányzik, vegye fel a kapcsolatot a helyi forgalmazóval vagy azzal a hellyel, ahol a terméket megvásárolta. * A csomag tartalma országonként eltérő lehet. 1-2

11 Első lépések A monitorállvány felszerelése (opcionális) hhoptix MAG241C/ MAG271C 1. Tegye a monitort egy stabil, vízszintes felületre. 2. Csatlakoztassa a talpat az állványhoz. 3. Húzza meg a talphoz tartozó csavart a talp rögzítéséhez

12 hhoptix MAG241CR/ MAG271CR 1. Illessze az állványt a monitorhoz. 2. Csatlakoztassa a talpat az állványhoz. 3. Húzza meg a talphoz tartozó csavart a talp rögzítéséhez FONTOS Helyezze a monitort egy puha, biztonságos felületre, nehogy a kijelzőpanel megkarcolódjon.

13 Első lépések A monitor beállítása Ez a monitor a kényelmes megtekintés jegyében lett megtervezve különféle beállítási lehetőségekkel, például igény szerint a megfelelő szögbe döntheti, vagy megemelheti. FONTOS Ügyeljen arra, hogy a monitor beállítása közben ne nyomja meg a kijelzőpanelt. 130mm 1-5 Optix MAG241CR Optix MAG271CR Optix MAG241C Optix MAG271C Optix MAG241CR Optix MAG271CR

14 A monitor áttekintése HDMI1 HDMI2 DP Főkapcsoló gomb 2 Navigációs billentyű 3 HDMI-port 4 HDMI-port 5 DisplayPort 6 Fejhallgató csatlakozó

15 Első lépések 7 Lefelé irányuló, A típusú USB 2.0-s port 8 Lefelé irányuló, A típusú USB 2.0-s port 9 Felfelé irányuló, B típusú USB 2.0-s port A felfelé irányuló USB-kábelhez. FONTOS Keresse meg a csomagban a felfelé irányuló USB-kábelt, majd csatlakoztassa a számítógéphez és a monitorhoz. A kábel csatlakoztatása után a lefelé irányuló, A típusú USB-portok használatra kész állapotúak a monitoron. A PC-hez A monitorhoz 10 Kensington zár 1-7

16 A monitor csatlakoztatása a számítógéphez 1. Kapcsolja ki a számítógépét. 2. Csatlakoztassa a HDMI/DisplayPort-kábelt a monitor és a számítógép közé. 3. Csatlakoztassa a tápkábelt a monitor tápfeszültségaljzatába. (A ábra) 4. Csatlakoztassa a tápkábelt a konnektorba. (B ábra) 5. Kapcsolja be a monitort. (C ábra) 6. Válassza ki a bemeneti forrást az OSD-menüben, és kapcsolja be a számítógépet. A ~ B 1-8 C

17 2 OSD beállítás Ez a fejezet az OSD beállítására vonatkozó fontos tudnivalókat ismerteti. FONTOS Az adatok előzetes értesítés nélkül megváltozhatnak.

18 Navigációs billentyű A monitoron egy navigációs billentyű található. Ez egy többirányú vezérlőbillentyű, amely a képernyőn megjelenő (OSD) menüben történő navigálást segíti. Navigációs billentyű 2-2 A navigációs billentyű alapértelmezett beállításai a következők. Navigációs billentyű Középső gomb Gyorsbillentyű (ha az OSD-menü KI van kapcsolva) OSD-főmenü Alapvető műveletek (ha az OSD-menü BE van kapcsolva) Belépés az almenükbe A kiválasztott elem vagy beállítás megerősítése

19 OSD beállítás Navigációs billentyű Gyorsbillentyű (ha az OSD-menü KI van kapcsolva) Fel Játék mód A középső gomb megnyomásával jóváhagyhatja a kiválasztást, és kiléphet a menüből. A Fel és a Le gomb megnyomásával elvégezheti a beállítást. Alapvető műveletek (ha az OSD-menü BE van kapcsolva) Funkciómenük és elemek kiválasztása Lehetővé teszi a funkcióértékek felfelé történő módosítását A Bal gomb megnyomásával visszavonhatja az előnézetet, és kiléphet a menüből, anélkül hogy módeffektust alkalmazna. Le Képernyősegítség A középső gomb Funkciómenük és elemek megnyomásával kiválasztása jóváhagyhatja a Lehetővé teszi a kiválasztást, és kiléphet a funkcióértékek lefelé menüből. történő módosítását A Fel és a Le gomb megnyomásával elvégezheti a beállítást. A Bal gomb megnyomásával visszavonhatja az előnézetet, és kiléphet a menüből. Bal Ébresztőóra A középső gomb Funkciómenük és elemek megnyomásával kiválasztása jóváhagyhatja a Kilépés az aktuális kiválasztást, és kiléphet a menüből menüből. A Fel és a Le gomb megnyomásával kiválaszthatja a kívánt elemet. A Bal gomb megnyomásával visszavonhatja az előnézetet, és kiléphet a menüből. Jobb Bemeneti forrás A középső gomb Funkciómenük és elemek megnyomásával kiválasztása jóváhagyhatja a Belépés az almenükbe kiválasztást, és kiléphet a menüből. A Fel és a Le gomb megnyomásával kiválaszthatja a kívánt elemet. A Bal gomb megnyomásával kiléphet a menüből. 2-3

20 A felhasználók megnyithatják az OSD-menüt, ahol testreszabhatják a saját navigációs gyorsbillentyűiket. Az alábbi gyorsbillentyűk is rendelkezésre állnak. Navigációs gyorsbillentyűk Fényerő Frissítési sebesség Műveletek A középső gomb megnyomásával elmentheti az értéket, és kiléphet a menüből. A Fel és a Le gomb megnyomásával elvégezheti a beállítást. A Bal gomb megnyomásával visszavonhatja az előnézetet, és kiléphet a menüből. Az FHD esetében az alapértelmezett fényerő értéke 80. A középső gomb megnyomásával jóváhagyhatja a kiválasztást, és kiléphet a menüből. A Jobb gomb megnyomásával bekapcsolhatja, a Bal gomb megnyomásával pedig kikapcsolhatja a képfrissítési gyakoriságot. 2-4

21 OSD beállítás Az OSD beállítása a navigációs billentyűvel A navigációs billentyű középső gombjának megnyomásával elindíthatja a képernyőn megjelenő (OSD) főmenüt. A Fel, Le, Bal és Jobb gomb használatával beállíthatja a kívánt funkciómenüket az igényeinek megfelelően. hh JÁTSZÁS 1. szintű menü 2./3. szintű menü Leírás Játék mód Felhasználó Alapértelmezett mód. A felhasználó módosíthatja az összes elemet. FPS Minden elem módosítható, kivéve a következők: Black Tuner (Fekete hangolása), Image Enhancement (Képjavítás), Brightness (Fényerő) és Contrast (Kontraszt). Verseny Minden elem módosítható, kivéve a következők: Brightness (Fényerő), Contrast (Kontraszt) és Image Enhancement (Képjavítás). RTS Minden elem módosítható, kivéve a következők: Brightness (Fényerő), Contrast (Kontraszt) és Image Enhancement (Képjavítás). RPG Minden elem módosítható, kivéve a következők: Brightness (Fényerő), Contrast (Kontraszt), Black Tuner (Fekete hangolása) és Image Enhancement (Képjavítás). A Fel és Le gombbal kiválaszthatja a módeffektusokat, és megtekintheti az előnézetüket. A középső gomb megnyomásával jóváhagyhatja és beállíthatja a kívánt módtípust. Fekete hangolása 0-20 A Fel és Le gombbal módosíthatja az értéket. Ez a funkció javítja a háttér fényerejét, és lövöldözős játékokhoz ajánlott. Válaszidő Normál A felhasználók bármelyik módban módosíthatják a válaszidőt. Ha a Response Time (Válaszidő) a Fastest Gyors (Leggyorsabb) értékre van állítva, és a képfrissítési sebesség legalább 75 Hz, akkor a mozgás miatt bekövetkező elmosódottság korrigálása automatikusan Leggyorsabb engedélyezve lesz. Ha a képfrissítési sebesség 75 Hz-nél alacsonyabb, akkor a Fastest (Leggyorsabb) lehetőség kiszürkítve látható. Ez a funkció lövöldözős és versenyzős játékokhoz ajánlott. 2-5

22 szintű menü 2./3. szintű menü Leírás Elmosódás javítása Ha az Anti Motion Blur (Elmosódás javítása) BE értékre (KI) van állítva, a fényerő nem módosítható. (BE) Ha a Response Time (Válaszidő) a Fastest (Leggyorsabb) értékre van állítva, és a képfrissítési sebesség legalább 75 Hz, akkor a mozgás miatt bekövetkező elmosódottság korrigálása automatikusan engedélyezve lesz. Ha a képfrissítési sebesség 75 Hz-nél alacsonyabb, akkor az Anti Motion Blur (Elmosódás javítása) nem engedélyezhető, és a Response Time (Válaszidő) beállításnál nem lehet megadni a Fastest (Leggyorsabb) lehetőséget. Ha az Anti Motion Blur (Elmosódás javítása) engedélyezve van, akkor a HDCR nem engedélyezhető, és kiszürkítve jelenik meg. Ez a funkció filmekhez, illetve lövöldözős és versenyzős játékokhoz ajánlott. Ha a FreeSync engedélyezve van, akkor az Anti Motion Blur (Elmosódás javítása) kiszürkítve látható. Frissítési sebesség Hely Bal felső A felhasználók bármelyik módban módosíthatják a Jobb felső képfrissítési sebességet. Bal alsó A képfrissítési sebesség alapértelmezett helye a bal alsó. A helyet az OSD-menüben módosíthatja. Jobb alsó A középső gomb megnyomásával jóváhagyhatja és Ki beállíthatja a képfrissítési sebesség helyét. BE Ez a monitor az operációs rendszerben beállított képfrissítési sebességet követi és alkalmazza. Ébresztőóra Hely Bal felső A felhasználók bármelyik módban módosíthatják az Jobb felső ébresztőórát. Bal alsó Jobb alsó Ki 15:00 00:01~99:59 30:00 45:00 A kívánt időpont beállítása után a középső gomb megnyomásával aktiválhatja az időzítőt. Az ébresztőóra alapértelmezett helye a bal felső. A felhasználók kiválaszthatják az igényeiknek megfelelő helyet. 60:00 Képernyősegítség Nincs A felhasználók bármelyik módban módosíthatják a képernyősegítséget. A képernyősegítség alapértelmezett beállítása a None (Nincs). FreeSync (KI) (BE) A FreeSync megakadályozza a képtörést. A HDMI alapértelmezett beállítása ON (BE), de kiszürkítve látható (nem lehet módosítani). A DisplayPort alapértelmezett beállítása ON (BE), és bármelyik módban, illetve bármilyen felbontás, bemeneti forrás és képfrissítési sebesség esetén beés kikapcsolható. Ha a FreeSync engedélyezve van, akkor az Anti Motion Blur (Elmosódás javítása) kiszürkítve látható.

23 OSD beállítás hh Professzionális 1. szintű menü 2. szintű menü Leírás Professzionális mód Felhasználó Olvasó Mozi Tervező Alapértelmezett mód. A felhasználó módosíthatja az összes elemet. Minden elem módosítható, kivéve a következők: Brightness (Fényerő), Contrast (Kontraszt) és Eye Saver (Szem kímélése). Minden elem módosítható, kivéve a következők: Brightness (Fényerő), Contrast (Kontraszt) és Image Enhancement (Képjavítás). Minden elem módosítható, kivéve a következők: Black Tuner (Fekete hangolása), Brightness (Fényerő) és Contrast (Kontraszt). A Fel és Le gombbal kiválaszthatja a módeffektusokat, és megtekintheti az előnézetüket. A középső gomb megnyomásával jóváhagyhatja és beállíthatja a kívánt módtípust. Szem kímélése Az Eye Saver (Szem kímélése) megvédi a szemét a kék fény (KI) ellen. Ha engedélyezve van, az Eye Saver (Szem kímélése) funkció egy sárgásabb árnyalatú fényre módosítja a képernyő (BE) színhőmérsékletét. A felhasználók bármelyik módban módosíthatják a szem kímélését. Ha a Pro Mode (Professzionális mód) beállításhoz a Reader (Olvasó) van kiválasztva, akkor kötelezően engedélyezni kell az Eye Saver (Szem kímélése) funkciót. HDCR A HDCR alapértelmezett beállítása OFF (KI). A felhasználók (KI) bármelyik módban módosíthatják a HDCR-t. (BE) A HDCR növeli a képek kontrasztját, amivel javítja a képminőséget. Ha a HDCR beállítás ON (BE) értékre van állítva, akkor a Brightness (Fényerő) kiszürkítve látható. A HDCR-t és az Anti Motion Blur (Elmosódás javítása) funkciót nem lehet egyszerre engedélyezni. Ha a HDCR engedélyezve van, az Anti Motion Blur (Elmosódás javítása) funkciót nem lehet engedélyezni, és a Response Time (Válaszidő) beállításnál nem lehet megadni a Fastest (Leggyorsabb) lehetőséget. Elmosódás Ha az Anti Motion Blur (Elmosódás javítása) BE értékre van (KI) javítása állítva, a fényerő nem módosítható. (BE) Ha a Response Time (Válaszidő) a Fastest (Leggyorsabb) értékre van állítva, és a képfrissítési sebesség legalább 75 Hz, akkor a mozgás miatt bekövetkező elmosódottság korrigálása automatikusan engedélyezve lesz. Ha a képfrissítési sebesség 75 Hz-nél alacsonyabb, akkor az Anti Motion Blur (Elmosódás javítása) nem engedélyezhető, és a Response Time (Válaszidő) beállításnál nem lehet megadni a Fastest (Leggyorsabb) lehetőséget. Ha az Anti Motion Blur (Elmosódás javítása) engedélyezve van, akkor a HDCR nem engedélyezhető, és kiszürkítve jelenik meg. Ez a funkció filmekhez, illetve lövöldözős és versenyzős játékokhoz ajánlott. Ha a FreeSync engedélyezve van, akkor az Anti Motion Blur (Elmosódás javítása) kiszürkítve látható. Képjavítás Ki A képjavítási funkcióval korrigálhatja a képek széleit az élek Gyenge Közepes Erős kontrasztjának javítása érdekében. A felhasználók bármelyik módban módosíthatják a képjavítási funkciót. Legerősebb 2-7

24 hh Kép szintű menü 2./3. szintű menü Leírás Fényerő A fényerő alapértelmezett beállítása 80. A felhasználók User (Felhasználói), RTS, RPG és Reader (Olvasó) módban módosíthatják a fényerőt. Ha a Elmosódás javítása és a HDCR engedélyezve van, akkor a fényerő kiszürkítve látható. Kontraszt A kontraszt alapértelmezett beállítása 80. A felhasználók bármelyik módban módosíthatják a kontrasztot. Élesség 0-5 Az élesség alapértelmezett beállítása 0. A felhasználók bármelyik módban módosíthatják az élességet. Az élesség javítja a képek tisztaságát és részletezettségét. Színhőmérséklet Hideg A színhőmérséklet alapértelmezett beállítása a Normál Meleg Normal (Normál). A Fel és Le gombbal kiválaszthatja a módeffektusokat, és megtekintheti az Testreszabás R (0-100) G (0-100) B (0-100) előnézetüket. A középső gomb megnyomásával jóváhagyhatja és beállíthatja a kívánt módtípust. A flelhasználók testreszabási módban módosíthatják a színhőmérsékletet. A testreszabási mód alapértelmezett beállítása 50/50/50. Képernyőméret 4:3 16:9 A képernyőméret alapértelmezett beállítása 16:9. A felhasználók bármelyik módban, illetve bármilyen felbontás vagy képfrissítési sebesség esetén módosíthatják a képernyőméretet. hh Bemeneti forrás 1. szintű menü Leírás HDMI1 HDMI2 DP A felhasználók bármelyik módban módosíthatják a bemeneti forrást.

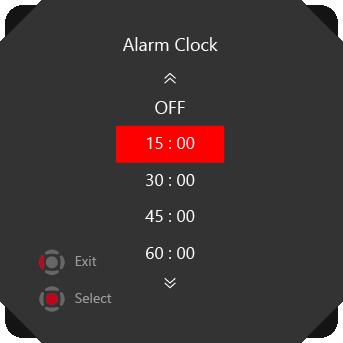

25 OSD beállítás hh Navigációs billentyű 1. szintű menü 2. szintű menü Leírás Fel Ki A Fel gomb alapértelmezett beállítása a Játék mód. Fényerő Játék mód Képernyősegítség Ébresztőóra Bemeneti forrás Frissítési sebesség A Le gomb alapértelmezett beállítása a képernyősegítség. A Bal gomb alapértelmezett beállítása az ébresztőóra. A Jobb gomb alapértelmezett beállítása a bemeneti forrás. Az összes navigációs billentyű az OSD-menüben módosítható. Le Ki Fényerő Játék mód Képernyősegítség Ébresztőóra Bemeneti forrás Frissítési sebesség Bal Ki Fényerő Játék mód Képernyősegítség 2-9 Ébresztőóra Bemeneti forrás Frissítési sebesség Jobb Ki Fényerő Játék mód Képernyősegítség Ébresztőóra Bemeneti forrás Frissítési sebesség

26 hh Beállítás szintű menü 2. szintű menü Leírás Nyelv 繁體中文 A gyári alapbeállítás az angol nyelv. English Français Deutsch Italiano Español 한국어 A felhasználók a középső gomb megnyomásával tudják jóváhagyni és alkalmazni a nyelvi beállítást. A nyelv egy független beállítás. A felhasználók saját nyelvi beállítása felülírja a gyári alapbeállítást. Ha a felhasználók a Reset (Alaphelyzet) funkcióhoz a Yes (Igen) értéket választják ki, akkor a nyelv nem módosul. 日本語 Русский Português 简体中文 ไทย Bahasa Indonesia ह न द Türkçe فارسی Tiê ng Viê t תירבע ব ল ع ر ب ي (Hamarosan további nyelvek is elérhetők lesznek) Átlátszatlanság 0~5 Az átlátszatlanság alapértelmezett beállítása 0. A felhasználók bármelyik módban módosíthatják az átlátszatlanságot. OSD-időtúllépés 5-30 mp Az OSD-időtúllépés alapértelmezett beállítása a 20 mp. A felhasználók bármelyik módban módosíthatják az OSD-időtúllépést. RGB LED Ki Az RGB LED alapértelmezett beállítása On (Be). A BE felhasználók be- és kikapcsolhatják az RGB LED-et (csak az MAG241CR és MAG271CR esetében). Alaphelyzet IGEN A felhasználók bármelyik módban alaphelyzetbe NEM állíthatják és visszaállíthatják a beállítások eredeti OSD-alapértékeit.

27 A Függelék FONTOS Az adatok előzetes értesítés nélkül megváltozhatnak.

28 Műszaki adatok Típus Optix MAG241C Optix MAG271C A-2 Méret 59,94 cm 68,58 cm Görbület 1500R 1800R Panel típusa Felbontás VA 1920 x 1080, 144 Hz Képarány 16:9 Fényerő (nit) 300 (max.) Kontrasztarány 3000:1 Képfrissítés gyakorisága Válaszidő Bemeneti csatoló I/O Megtekintési szögek 144Hz 1 ms (MPRT) 2 db HDMI, 1 db DP 2 db HDMI 1 db Display Port 2 db A típusú USB 2.0 (a hátsó oldalon) 1 db B típusú USB 2.0 (a hátsó oldalon a számítógép és a monitor között) 1 db digitális hangkimenet 178 (V), 178 (F) DCI-P3/ srgb 90%/ 115% 90%/ 115% Felületkezelés Kijelzőszínek Tápfeszültség típusa Csillogásmentes 16,7 millió Belső áramforrás Áramfogyasztás (jellemző) 45 W 55 W Tápfeszültség-bemenet V (AC), Hz, 1,5 A Beállítás (megdöntés) -5 ~ 20 Kensington zár VESA-konzol Igen Lemez típusa: 100 x 100 mm Csavar típusa: M4x10 mm Menet átmérője: 4 mm Menet magassága: 0,7 mm Menet hosszúsága: 10 mm Méret (Sz x Ma x Mé) 536,4 x 411,5 x 225,2 mm 612,0 x 451,8 x 225,2 mm Nettó súly 4,2 kg (nettó), 6,4 kg (bruttó) 5,6 kg (nettó), 8 kg (bruttó) Környezet Működési Hőmérséklet 0 40 Páratartalom: 20% 90%, nem lecsapódó Tengerszint feletti magasság: m Háttértár Hőmérséklet -20 C to 60 C Páratartalom: 10% 90%, nem lecsapódó

29 Függelék Típus Optix MAG241CR Optix MAG271CR Méret 59,94 cm 68,58 cm Görbület 1500R 1800R Panel típusa Felbontás VA 1920 x 1080, 144 Hz Képarány 16:9 Fényerő (nit) 300 (max.) Kontrasztarány 3000:1 Képfrissítés gyakorisága Válaszidő Bemeneti csatoló I/O Megtekintési szögek 144Hz 1 ms (MPRT) 2 db HDMI, 1 db DP 2 db HDMI 1 db Display Port 2 db A típusú USB 2.0 (a hátsó oldalon) 1 db B típusú USB 2.0 (a hátsó oldalon a számítógép és a monitor között) 1 db digitális hangkimenet 178 (V), 178 (F) DCI-P3/ srgb 90%/ 115% 90%/ 115% Felületkezelés Kijelzőszínek Tápfeszültség típusa Csillogásmentes 16,7 millió Belső áramforrás A-3 Áramfogyasztás (jellemző) 47 W 57 W Tápfeszültség-bemenet V (AC), Hz, 1,5 A Beállítás (megdöntés) -5 ~ 20 Beállítás (magasság) Kensington zár VESA-konzol mm Igen Lemez típusa: 100 x 100 mm Csavar típusa: M4x10 mm Menet átmérője: 4 mm Menet magassága: 0,7 mm Menet hosszúsága: 10 mm Méret (Sz x Ma x Mé) 536,4 x 531,2 x 231,2 mm (max.) 612 x 560 x 266,5 mm (max.) Nettó súly 5,1 kg (nettó), 7,3 kg (bruttó) 6,4 kg (nettó), 9,1 kg (bruttó) Környezet Működési Hőmérséklet 0 C to 40 C Páratartalom: 20% 90%, nem lecsapódó Tengerszint feletti magasság: m Háttértár Hőmérséklet LED-vezérlő Páratartalom: 10% 90%, nem lecsapódó Misztikus fénnyel világító LED támogatása (RGB LED)

30 Előre beállított kijelzőmódok A-4 Szabványos Felbontás Optix MAG241C/ MAG271C Optix MAG241CR/ MAG271CR HDMI / DP VGA 640 x 480, 60Hz V 640 x 480, 67Hz V 640 x 480, 72Hz V 640 x 480, 75 Hz V Dos mód 720 x 400, 70 Hz V SVGA 800 x 600, 56Hz V 800 x 600, 60Hz V 800 x 600, 72Hz V 800 x 600, 75 Hz V XGA 1024 x 768, 60Hz V 1024 x 768, 70Hz V 1024 x 768, 75 Hz V XGA x 864, 75 Hz V SXGA 1280 x 1024, 60Hz V 1280 x 1024, 75 Hz V WXGA 1280 x 720, 60 Hz V VESA 1280 x 960, 60 Hz V SDTV 640 x 480P, 60 Hz V 720 x 480P, 60 Hz V 720 x 576P, 50 Hz V 1440 x 480P, 60 Hz V 1440 x 576P, 50 Hz V HDTV 1280 x 720P, 50Hz V 1280 x 720P, 60 Hz V 1920 x 1080P, 50 Hz V 1920 x 1080P, 60 HZ V WXGA x 900, 60 Hz V WSXGA x 1050, 60 Hz V Teljes HD 1920 x 1080, 60Hz V 1920 x 1080, 120Hz V 1920 x 1080, 144 Hz V

31 Függelék Hibaelhárítás A bekapcsolt állapotot jelző LED nem világít. Nyomja meg ismét a monitor bekapcsológombját. Ellenőrizze, hogy a monitor tápkábele megfelelően van csatlakoztatva. Nincs kép. Ellenőrizze, hogy a számítógép grafikus kártyája megfelelően van telepítve. Ellenőrizze, hogy a számítógép és a monitor csatlakoztatva van a konnektorba és be van kapcsolva. Ellenőrizze, hogy a monitor jelkábele megfelelően van csatlakoztatva. Elképzelhető, hogy a számítógép készenléti állapotban van. Nyomjon meg egy tetszőleges gombot a monitor aktiválásához. A képernyőkép nincs megfelelően méretezve vagy nincs középre állítva. Tekintse meg az előre beállított kijelzőmódokat, és adjon meg a számítógépen egy olyan beállítást, amely megfelelő a monitoron történő megjelenítéshez. Nincs Plug & Play. A-5 Ellenőrizze, hogy a monitor tápkábele megfelelően van csatlakoztatva. Ellenőrizze, hogy a monitor jelkábele megfelelően van csatlakoztatva. Ellenőrizze, hogy a számítógép és a grafikus kártya kompatibilis a Plug & Play funkcióval. Az ikonok, a betűtípus vagy a képernyő elmosódott, vagy színproblémák láthatók rajta. Lehetőleg ne használjon video-hosszabbítókábelt. Állítsa be a fényerőt és a kontrasztot. Állítsa be az RGB-színt, vagy módosítsa a színhőmérsékletet. Ellenőrizze, hogy a monitor jelkábele megfelelően van csatlakoztatva. Ellenőrizze, hogy a jelkábel csatlakozóján nincsenek-e meghajlított érintkezők A monitor villogni kezd, vagy hullámok láthatók rajta. Módosítsa a képfrissítési sebességet a monitor képességeinek megfelelően. Frissítse a grafikus kártya illesztőprogramját. Tartsa távol a monitort azoktól az elektromos készülékektől, amelyek elektromágneses interferenciát (EMI) okozhatnak.
