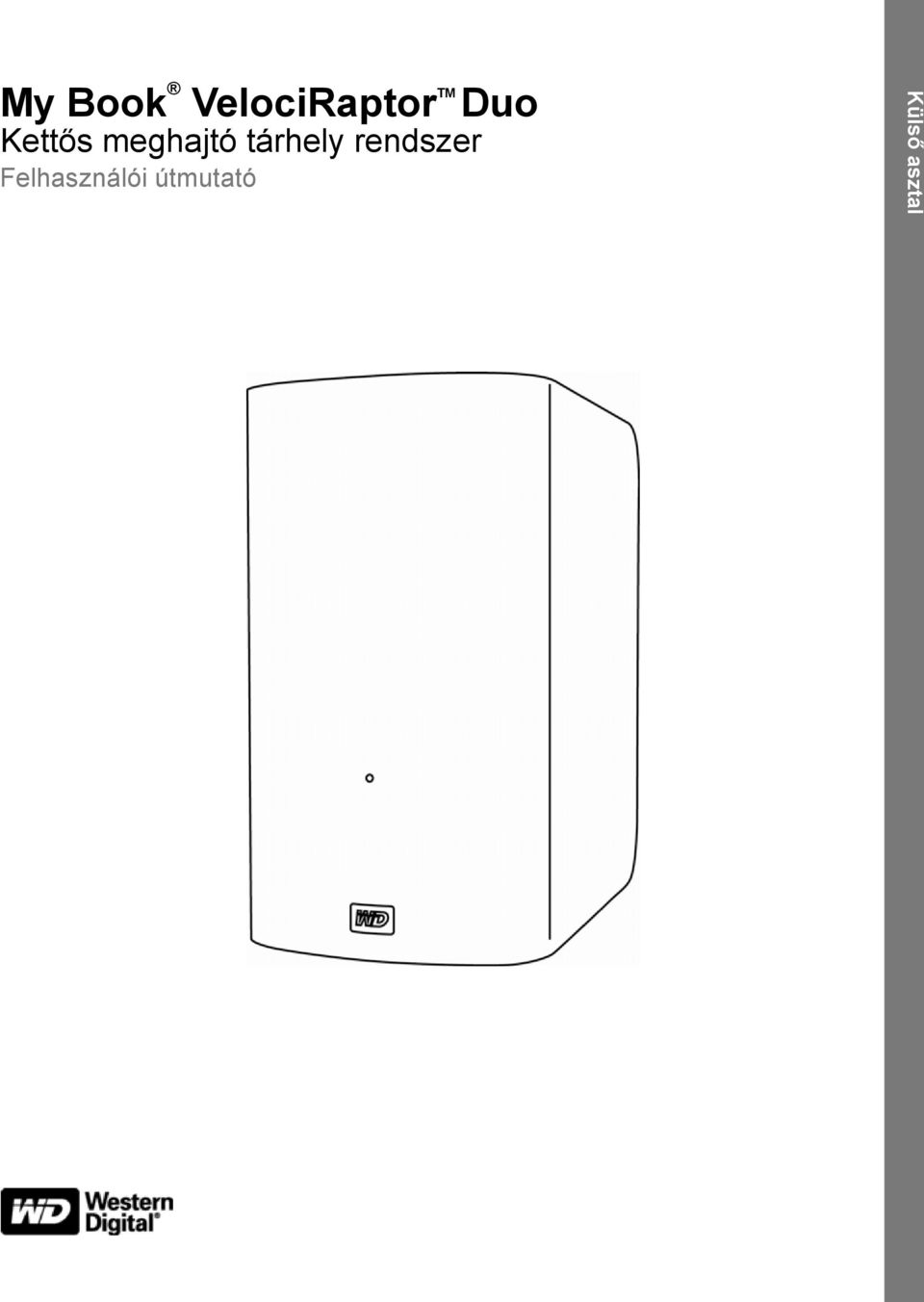

1 My Book VelociRaptor TM Duo Kettős meghajtó tárhely rendszer Felhasználói útmutató My Book VelociRaptor Duo felhasználói útmutató Külső asztal

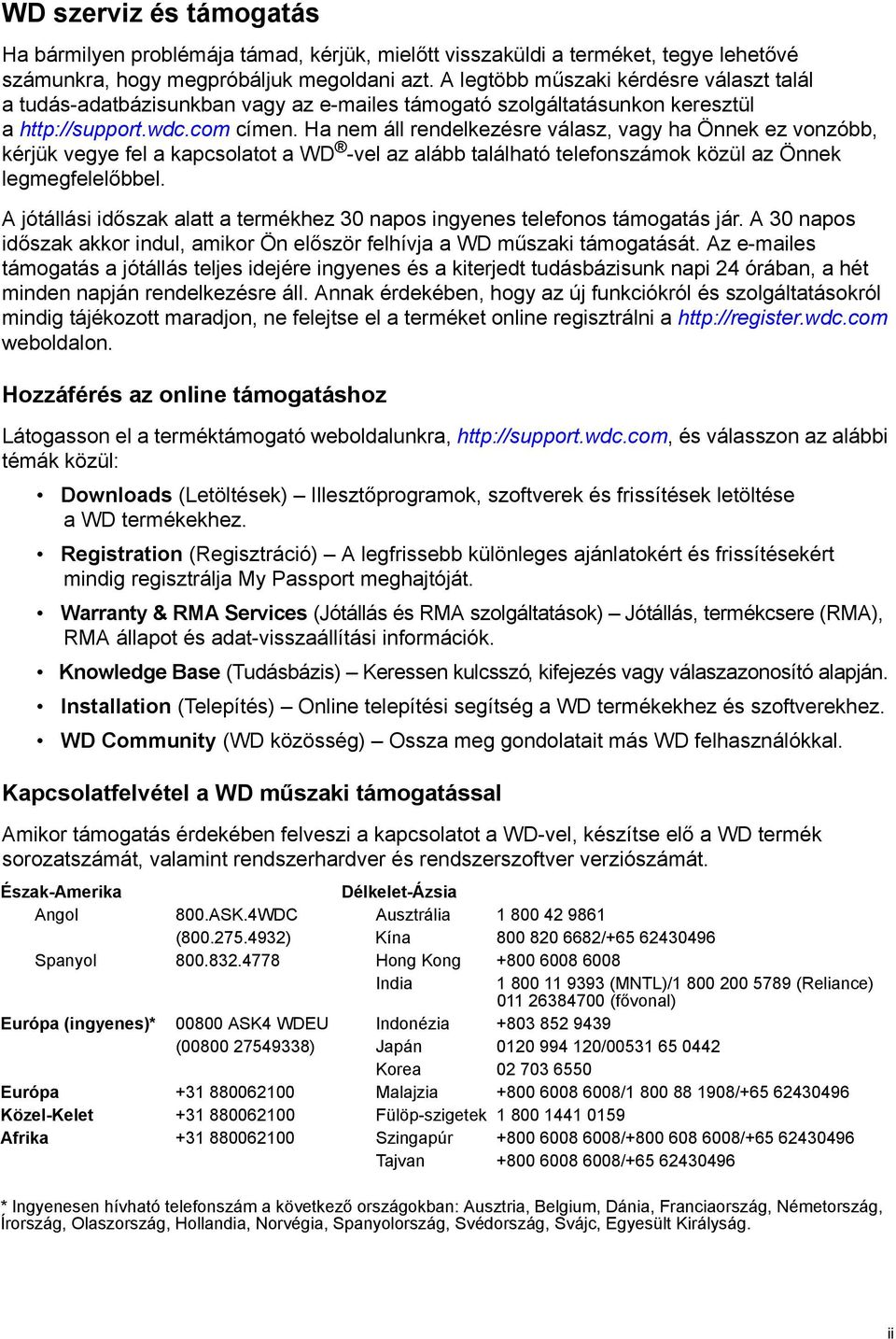

2 WD szerviz és támogatás Ha bármilyen problémája támad, kérjük, mielőtt visszaküldi a terméket, tegye lehetővé számunkra, hogy megpróbáljuk megoldani azt. A legtöbb műszaki kérdésre választ talál a tudás-adatbázisunkban vagy az es támogató szolgáltatásunkon keresztül a címen. Ha nem áll rendelkezésre válasz, vagy ha Önnek ez vonzóbb, kérjük vegye fel a kapcsolatot a WD -vel az alább található telefonszámok közül az Önnek legmegfelelőbbel. A jótállási időszak alatt a termékhez 30 napos ingyenes telefonos támogatás jár. A 30 napos időszak akkor indul, amikor Ön először felhívja a WD műszaki támogatását. Az es támogatás a jótállás teljes idejére ingyenes és a kiterjedt tudásbázisunk napi 24 órában, a hét minden napján rendelkezésre áll. Annak érdekében, hogy az új funkciókról és szolgáltatásokról mindig tájékozott maradjon, ne felejtse el a terméket online regisztrálni a weboldalon. Hozzáférés az online támogatáshoz Látogasson el a terméktámogató weboldalunkra, és válasszon az alábbi témák közül: Downloads (Letöltések) Illesztőprogramok, szoftverek és frissítések letöltése a WD termékekhez. Registration (Regisztráció) A legfrissebb különleges ajánlatokért és frissítésekért mindig regisztrálja My Passport meghajtóját. Warranty & RMA Services (Jótállás és RMA szolgáltatások) Jótállás, termékcsere (RMA), RMA állapot és adat-visszaállítási információk. Knowledge Base (Tudásbázis) Keressen kulcsszó, kifejezés vagy válaszazonosító alapján. Installation (Telepítés) Online telepítési segítség a WD termékekhez és szoftverekhez. WD Community (WD közösség) Ossza meg gondolatait más WD felhasználókkal. Kapcsolatfelvétel a WD műszaki támogatással Amikor támogatás érdekében felveszi a kapcsolatot a WD-vel, készítse elő a WD termék sorozatszámát, valamint rendszerhardver és rendszerszoftver verziószámát. Észak-Amerika Délkelet-Ázsia Angol 800.ASK.4WDC Ausztrália ( ) Kína / Spanyol Hong Kong India (MNTL)/ (Reliance) (fővonal) Európa (ingyenes)* ASK4 WDEU Indonézia ( ) Japán / Korea Európa Malajzia / / Közel-Kelet Fülöp-szigetek Afrika Szingapúr / / Tajvan / * Ingyenesen hívható telefonszám a következő országokban: Ausztria, Belgium, Dánia, Franciaország, Németország, Írország, Olaszország, Hollandia, Norvégia, Spanyolország, Svédország, Svájc, Egyesült Királyság. ii

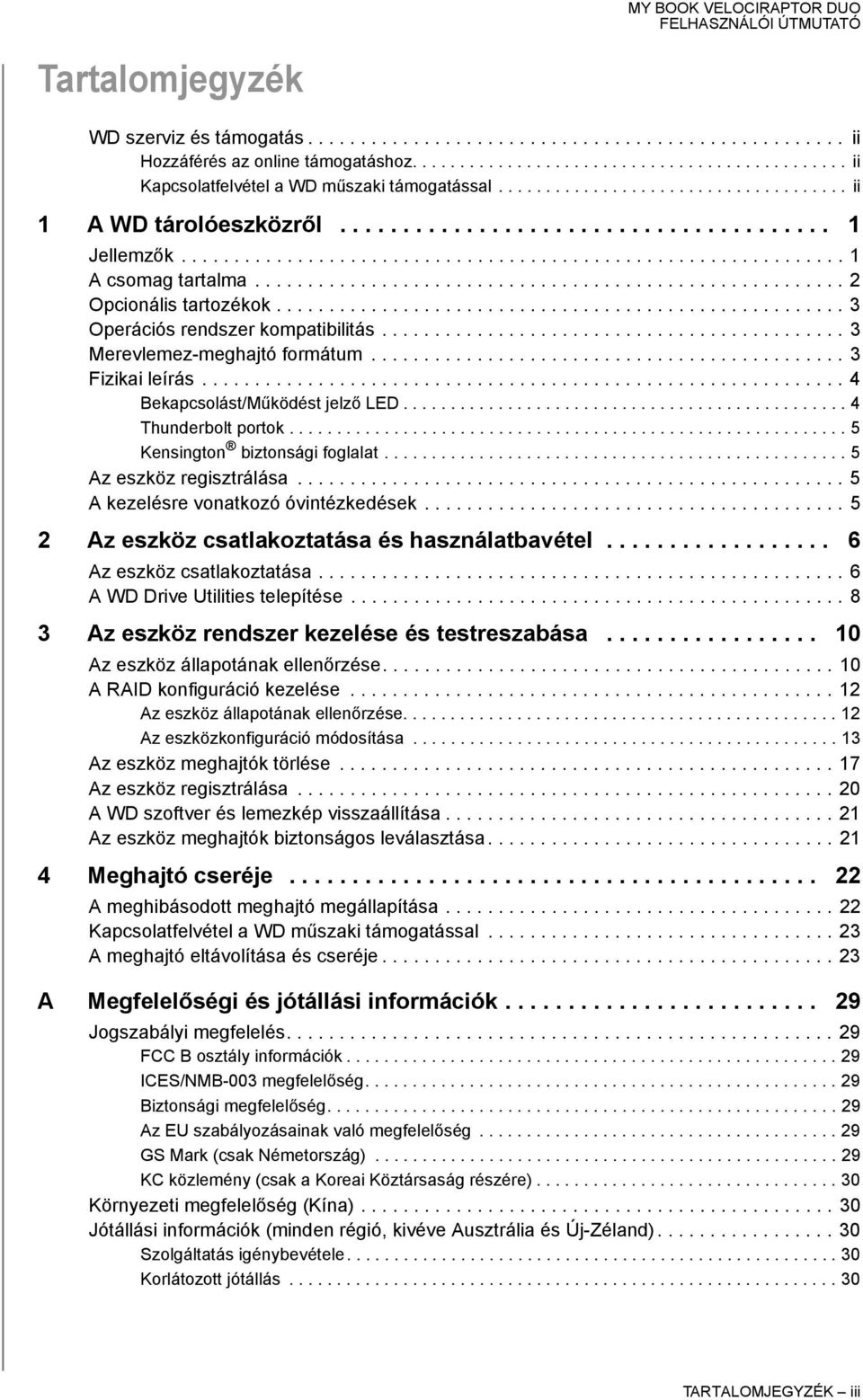

3 Tartalomjegyzék WD szerviz és támogatás ii Hozzáférés az online támogatáshoz ii Kapcsolatfelvétel a WD műszaki támogatással ii 1 A WD tárolóeszközről Jellemzők A csomag tartalma Opcionális tartozékok Operációs rendszer kompatibilitás Merevlemez-meghajtó formátum Fizikai leírás Bekapcsolást/Működést jelző LED Thunderbolt portok Kensington biztonsági foglalat Az eszköz regisztrálása A kezelésre vonatkozó óvintézkedések Az eszköz csatlakoztatása és használatbavétel Az eszköz csatlakoztatása A WD Drive Utilities telepítése Az eszköz rendszer kezelése és testreszabása Az eszköz állapotának ellenőrzése A RAID konfiguráció kezelése Az eszköz állapotának ellenőrzése Az eszközkonfiguráció módosítása Az eszköz meghajtók törlése Az eszköz regisztrálása A WD szoftver és lemezkép visszaállítása Az eszköz meghajtók biztonságos leválasztása Meghajtó cseréje A meghibásodott meghajtó megállapítása Kapcsolatfelvétel a WD műszaki támogatással A meghajtó eltávolítása és cseréje A Megfelelőségi és jótállási információk Jogszabályi megfelelés FCC B osztály információk ICES/NMB-003 megfelelőség Biztonsági megfelelőség Az EU szabályozásainak való megfelelőség GS Mark (csak Németország) KC közlemény (csak a Koreai Köztársaság részére) Környezeti megfelelőség (Kína) Jótállási információk (minden régió, kivéve Ausztrália és Új-Zéland) Szolgáltatás igénybevétele Korlátozott jótállás TARTALOMJEGYZÉK iii

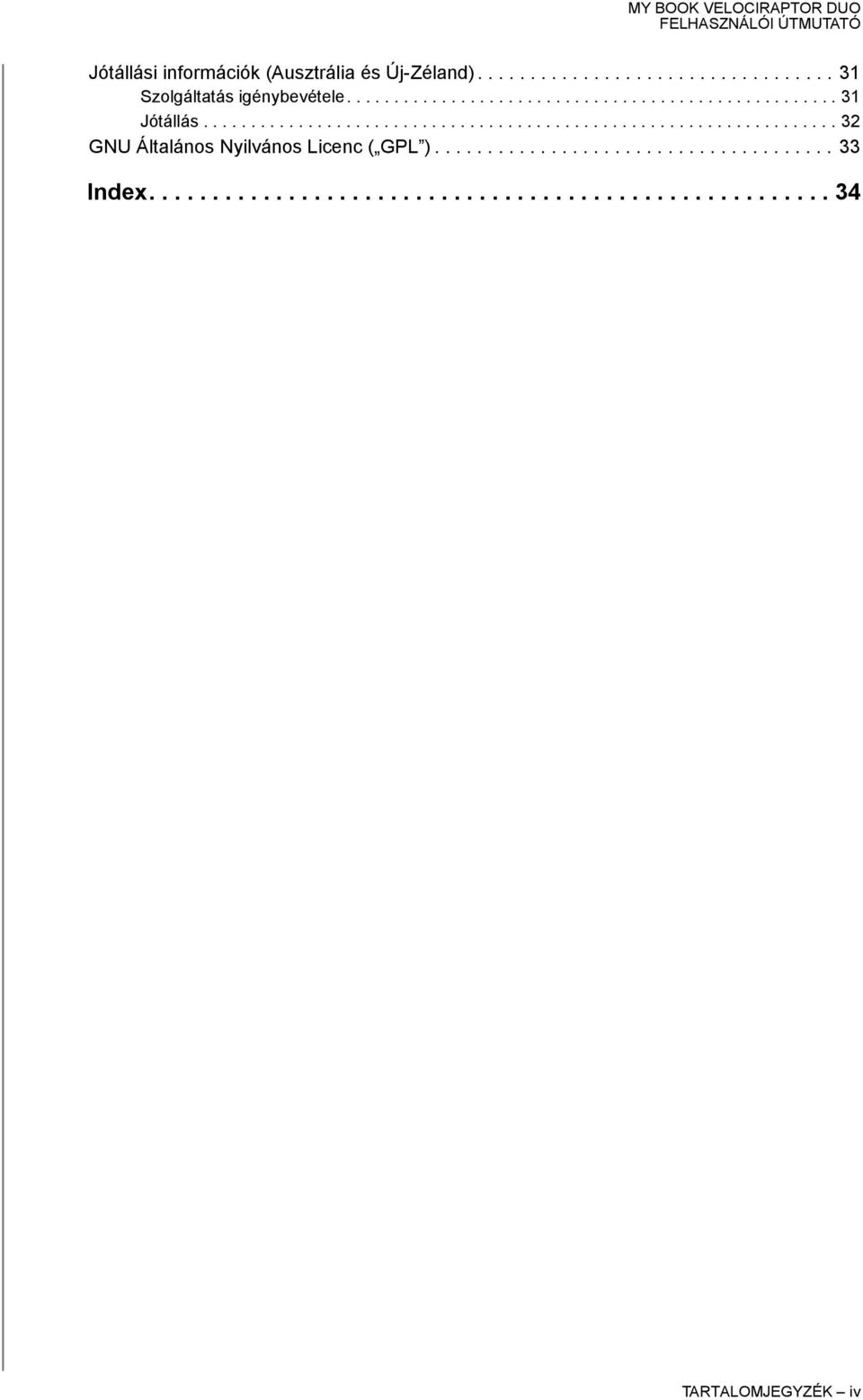

4 Jótállási információk (Ausztrália és Új-Zéland) Szolgáltatás igénybevétele Jótállás GNU Általános Nyilvános Licenc ( GPL ) Index TARTALOMJEGYZÉK iv

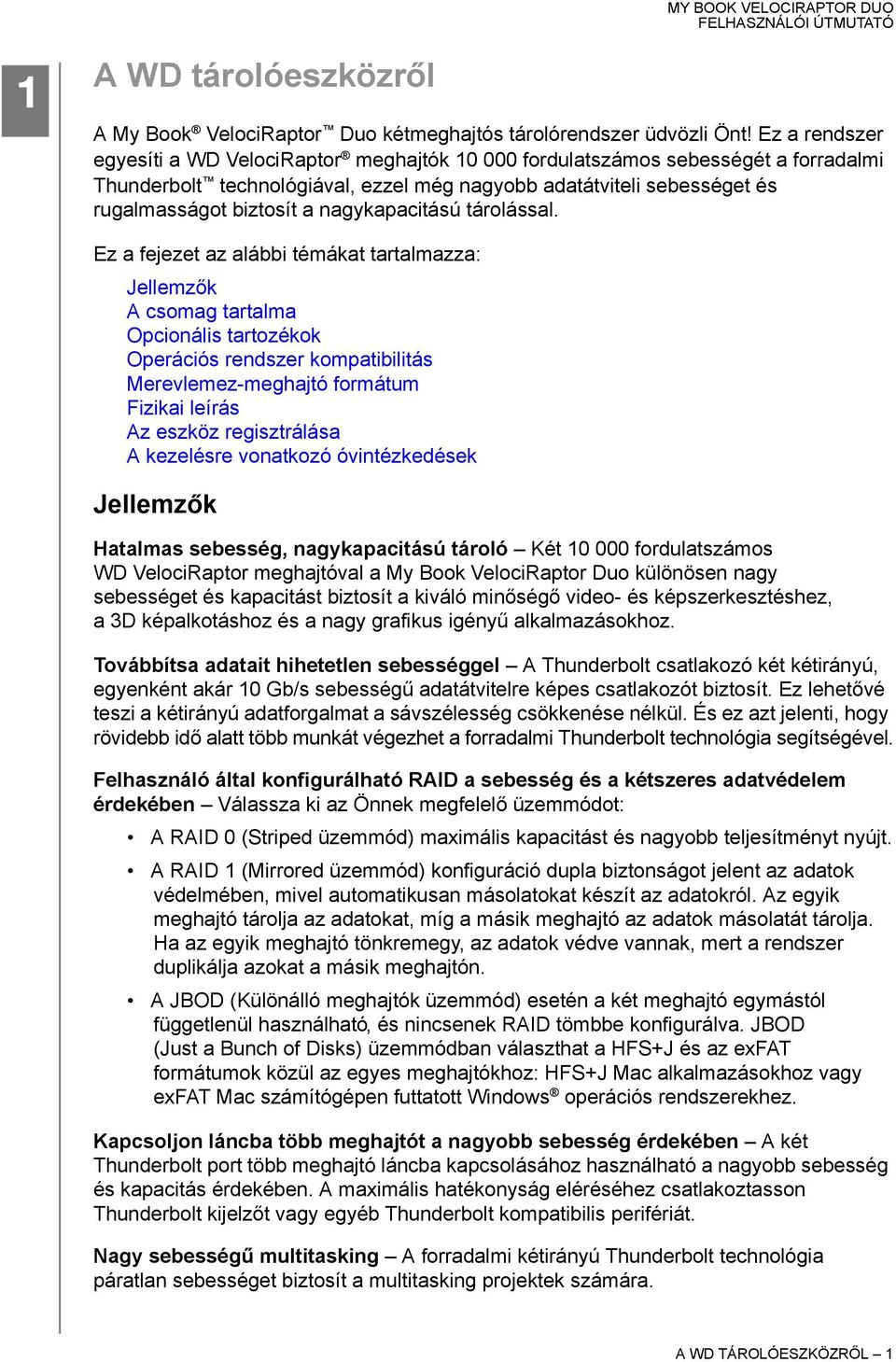

5 1 A WD tárolóeszközről A My Book VelociRaptor Duo kétmeghajtós tárolórendszer üdvözli Önt! Ez a rendszer egyesíti a WD VelociRaptor meghajtók fordulatszámos sebességét a forradalmi Thunderbolt technológiával, ezzel még nagyobb adatátviteli sebességet és rugalmasságot biztosít a nagykapacitású tárolással. Ez a fejezet az alábbi témákat tartalmazza: Jellemzők A csomag tartalma Opcionális tartozékok Operációs rendszer kompatibilitás Merevlemez-meghajtó formátum Fizikai leírás Az eszköz regisztrálása A kezelésre vonatkozó óvintézkedések Jellemzők Hatalmas sebesség, nagykapacitású tároló Két fordulatszámos WD VelociRaptor meghajtóval a My Book VelociRaptor Duo különösen nagy sebességet és kapacitást biztosít a kiváló minőségő video- és képszerkesztéshez, a 3D képalkotáshoz és a nagy grafikus igényű alkalmazásokhoz. Továbbítsa adatait hihetetlen sebességgel A Thunderbolt csatlakozó két kétirányú, egyenként akár 10 Gb/s sebességű adatátvitelre képes csatlakozót biztosít. Ez lehetővé teszi a kétirányú adatforgalmat a sávszélesség csökkenése nélkül. És ez azt jelenti, hogy rövidebb idő alatt több munkát végezhet a forradalmi Thunderbolt technológia segítségével. Felhasználó által konfigurálható RAID a sebesség és a kétszeres adatvédelem érdekében Válassza ki az Önnek megfelelő üzemmódot: A RAID 0 (Striped üzemmód) maximális kapacitást és nagyobb teljesítményt nyújt. A RAID 1 (Mirrored üzemmód) konfiguráció dupla biztonságot jelent az adatok védelmében, mivel automatikusan másolatokat készít az adatokról. Az egyik meghajtó tárolja az adatokat, míg a másik meghajtó az adatok másolatát tárolja. Ha az egyik meghajtó tönkremegy, az adatok védve vannak, mert a rendszer duplikálja azokat a másik meghajtón. A JBOD (Különálló meghajtók üzemmód) esetén a két meghajtó egymástól függetlenül használható, és nincsenek RAID tömbbe konfigurálva. JBOD (Just a Bunch of Disks) üzemmódban választhat a HFS+J és az exfat formátumok közül az egyes meghajtókhoz: HFS+J Mac alkalmazásokhoz vagy exfat Mac számítógépen futtatott Windows operációs rendszerekhez. Kapcsoljon láncba több meghajtót a nagyobb sebesség érdekében A két Thunderbolt port több meghajtó láncba kapcsolásához használható a nagyobb sebesség és kapacitás érdekében. A maximális hatékonyság eléréséhez csatlakoztasson Thunderbolt kijelzőt vagy egyéb Thunderbolt kompatibilis perifériát. Nagy sebességű multitasking A forradalmi kétirányú Thunderbolt technológia páratlan sebességet biztosít a multitasking projektek számára. A WD TÁROLÓESZKÖZRŐL 1

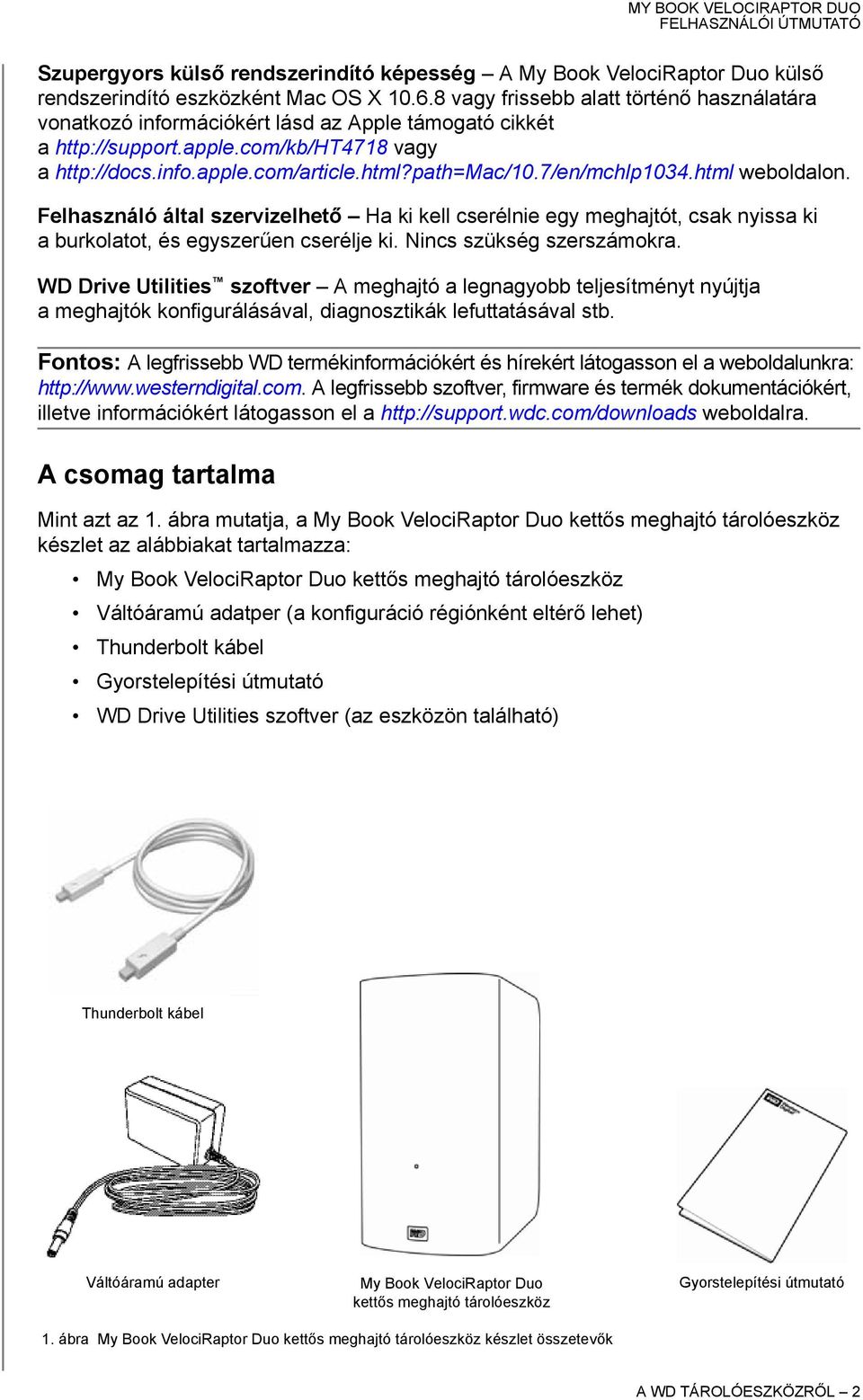

6 Szupergyors külső rendszerindító képesség A My Book VelociRaptor Duo külső rendszerindító eszközként Mac OS X vagy frissebb alatt történő használatára vonatkozó információkért lásd az Apple támogató cikkét a vagy a weboldalon. Felhasználó által szervizelhető Ha ki kell cserélnie egy meghajtót, csak nyissa ki a burkolatot, és egyszerűen cserélje ki. Nincs szükség szerszámokra. WD Drive Utilities szoftver A meghajtó a legnagyobb teljesítményt nyújtja a meghajtók konfigurálásával, diagnosztikák lefuttatásával stb. Fontos: A legfrissebb WD termékinformációkért és hírekért látogasson el a weboldalunkra: A legfrissebb szoftver, firmware és termék dokumentációkért, illetve információkért látogasson el a weboldalra. A csomag tartalma Mint azt az 1. ábra mutatja, a My Book VelociRaptor Duo kettős meghajtó tárolóeszköz készlet az alábbiakat tartalmazza: My Book VelociRaptor Duo kettős meghajtó tárolóeszköz Váltóáramú adatper (a konfiguráció régiónként eltérő lehet) Thunderbolt kábel Gyorstelepítési útmutató WD Drive Utilities szoftver (az eszközön található) Thunderbolt kábel Váltóáramú adapter My Book VelociRaptor Duo kettős meghajtó tárolóeszköz Gyorstelepítési útmutató 1. ábra My Book VelociRaptor Duo kettős meghajtó tárolóeszköz készlet összetevők A WD TÁROLÓESZKÖZRŐL 2

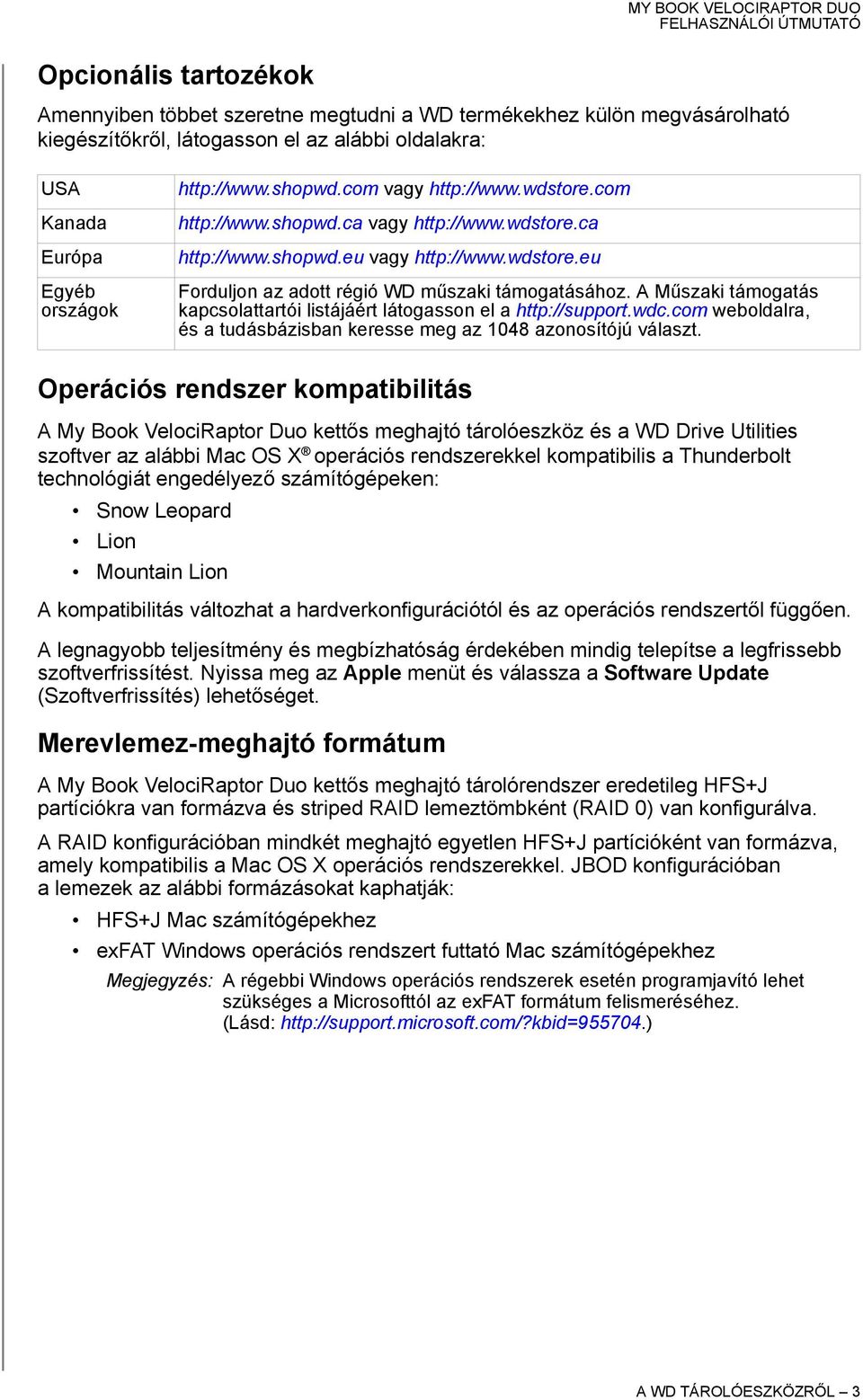

7 Opcionális tartozékok Amennyiben többet szeretne megtudni a WD termékekhez külön megvásárolható kiegészítőkről, látogasson el az alábbi oldalakra: USA Kanada Európa Egyéb országok vagy vagy vagy Forduljon az adott régió WD műszaki támogatásához. A Műszaki támogatás kapcsolattartói listájáért látogasson el a weboldalra, és a tudásbázisban keresse meg az 1048 azonosítójú választ. Operációs rendszer kompatibilitás A My Book VelociRaptor Duo kettős meghajtó tárolóeszköz és a WD Drive Utilities szoftver az alábbi Mac OS X operációs rendszerekkel kompatibilis a Thunderbolt technológiát engedélyező számítógépeken: Snow Leopard Lion Mountain Lion A kompatibilitás változhat a hardverkonfigurációtól és az operációs rendszertől függően. A legnagyobb teljesítmény és megbízhatóság érdekében mindig telepítse a legfrissebb szoftverfrissítést. Nyissa meg az Apple menüt és válassza a Software Update (Szoftverfrissítés) lehetőséget. Merevlemez-meghajtó formátum A My Book VelociRaptor Duo kettős meghajtó tárolórendszer eredetileg HFS+J partíciókra van formázva és striped RAID lemeztömbként (RAID 0) van konfigurálva. A RAID konfigurációban mindkét meghajtó egyetlen HFS+J partícióként van formázva, amely kompatibilis a Mac OS X operációs rendszerekkel. JBOD konfigurációban a lemezek az alábbi formázásokat kaphatják: HFS+J Mac számítógépekhez exfat Windows operációs rendszert futtató Mac számítógépekhez Megjegyzés: A régebbi Windows operációs rendszerek esetén programjavító lehet szükséges a Microsofttól az exfat formátum felismeréséhez. (Lásd: A WD TÁROLÓESZKÖZRŐL 3

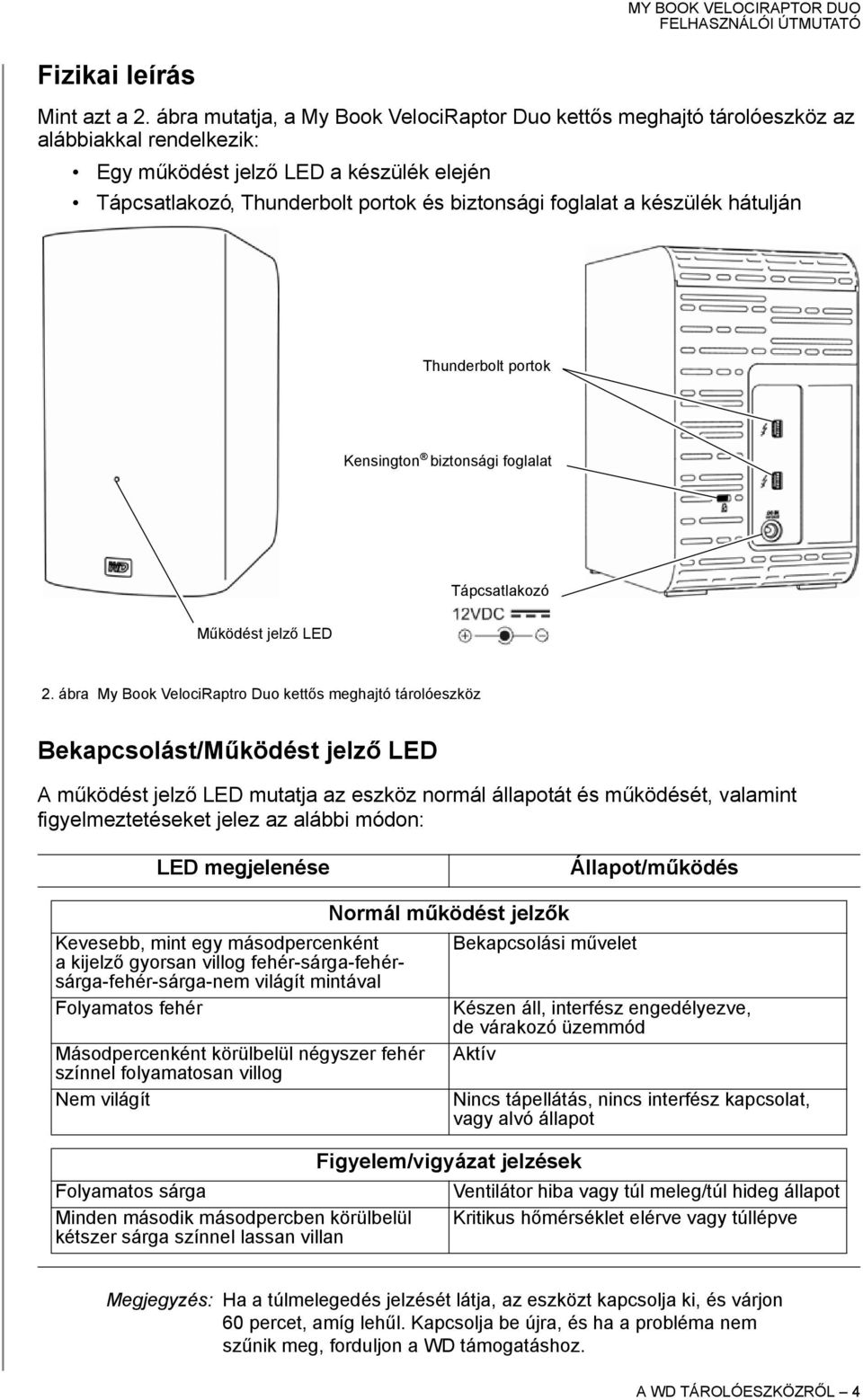

8 Fizikai leírás Mint azt a 2. ábra mutatja, a My Book VelociRaptor Duo kettős meghajtó tárolóeszköz az alábbiakkal rendelkezik: Egy működést jelző LED a készülék elején Tápcsatlakozó, Thunderbolt portok és biztonsági foglalat a készülék hátulján Thunderbolt portok Kensington biztonsági foglalat Tápcsatlakozó Működést jelző LED 2. ábra My Book VelociRaptro Duo kettős meghajtó tárolóeszköz Bekapcsolást/Működést jelző LED A működést jelző LED mutatja az eszköz normál állapotát és működését, valamint figyelmeztetéseket jelez az alábbi módon: LED megjelenése Állapot/működés Normál működést jelzők Kevesebb, mint egy másodpercenként a kijelző gyorsan villog fehér-sárga-fehérsárga-fehér-sárga-nem világít mintával Folyamatos fehér Másodpercenként körülbelül négyszer fehér színnel folyamatosan villog Nem világít Bekapcsolási művelet Készen áll, interfész engedélyezve, de várakozó üzemmód Aktív Nincs tápellátás, nincs interfész kapcsolat, vagy alvó állapot Figyelem/vigyázat jelzések Folyamatos sárga Minden második másodpercben körülbelül kétszer sárga színnel lassan villan Ventilátor hiba vagy túl meleg/túl hideg állapot Kritikus hőmérséklet elérve vagy túllépve Megjegyzés: Ha a túlmelegedés jelzését látja, az eszközt kapcsolja ki, és várjon 60 percet, amíg lehűl. Kapcsolja be újra, és ha a probléma nem szűnik meg, forduljon a WD támogatáshoz. A WD TÁROLÓESZKÖZRŐL 4

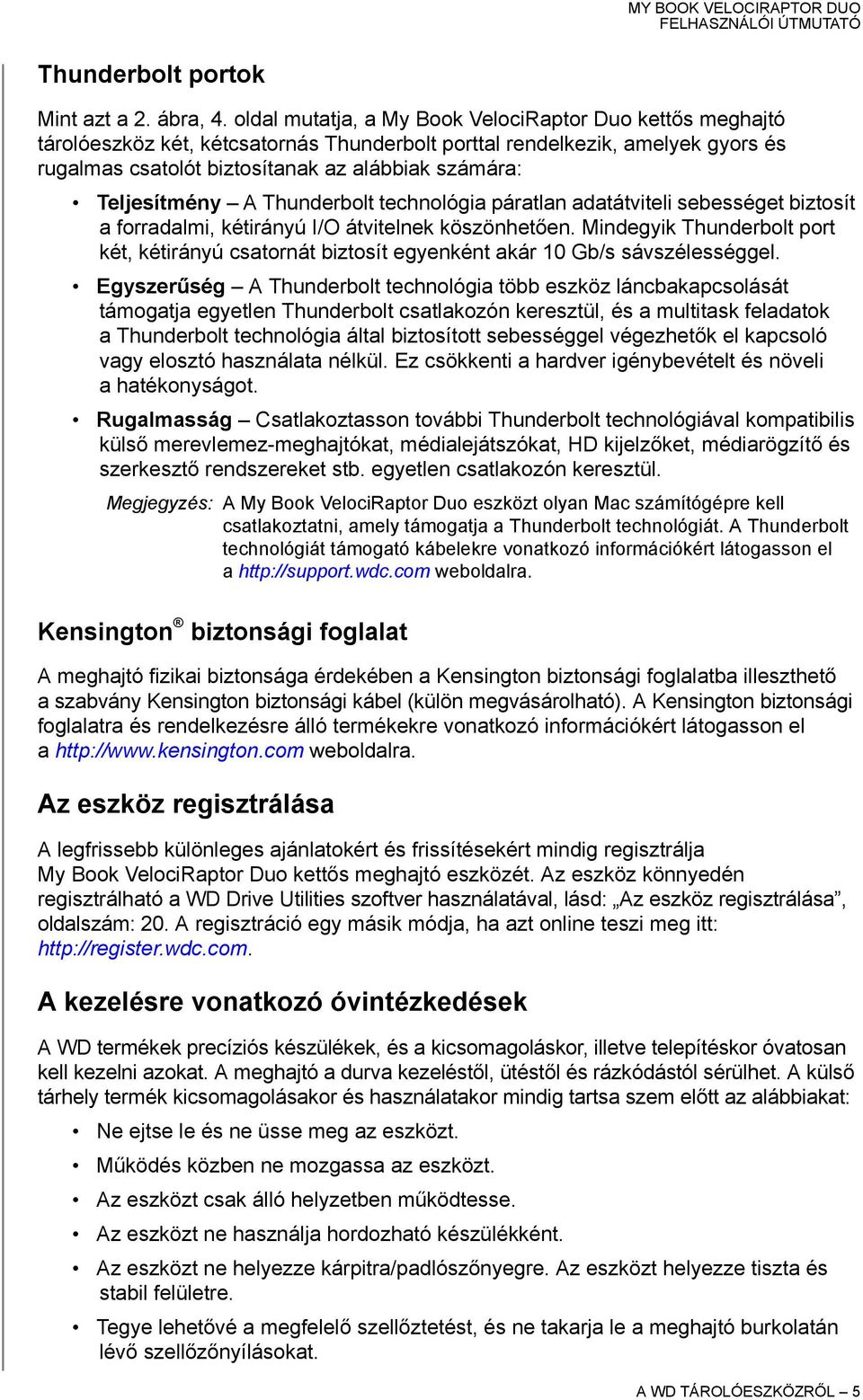

9 Thunderbolt portok Mint azt a 2. ábra, 4. oldal mutatja, a My Book VelociRaptor Duo kettős meghajtó tárolóeszköz két, kétcsatornás Thunderbolt porttal rendelkezik, amelyek gyors és rugalmas csatolót biztosítanak az alábbiak számára: Teljesítmény A Thunderbolt technológia páratlan adatátviteli sebességet biztosít a forradalmi, kétirányú I/O átvitelnek köszönhetően. Mindegyik Thunderbolt port két, kétirányú csatornát biztosít egyenként akár 10 Gb/s sávszélességgel. Egyszerűség A Thunderbolt technológia több eszköz láncbakapcsolását támogatja egyetlen Thunderbolt csatlakozón keresztül, és a multitask feladatok a Thunderbolt technológia által biztosított sebességgel végezhetők el kapcsoló vagy elosztó használata nélkül. Ez csökkenti a hardver igénybevételt és növeli a hatékonyságot. Rugalmasság Csatlakoztasson további Thunderbolt technológiával kompatibilis külső merevlemez-meghajtókat, médialejátszókat, HD kijelzőket, médiarögzítő és szerkesztő rendszereket stb. egyetlen csatlakozón keresztül. Megjegyzés: A My Book VelociRaptor Duo eszközt olyan Mac számítógépre kell csatlakoztatni, amely támogatja a Thunderbolt technológiát. A Thunderbolt technológiát támogató kábelekre vonatkozó információkért látogasson el a weboldalra. Kensington biztonsági foglalat A meghajtó fizikai biztonsága érdekében a Kensington biztonsági foglalatba illeszthető a szabvány Kensington biztonsági kábel (külön megvásárolható). A Kensington biztonsági foglalatra és rendelkezésre álló termékekre vonatkozó információkért látogasson el a weboldalra. Az eszköz regisztrálása A legfrissebb különleges ajánlatokért és frissítésekért mindig regisztrálja My Book VelociRaptor Duo kettős meghajtó eszközét. Az eszköz könnyedén regisztrálható a WD Drive Utilities szoftver használatával, lásd: Az eszköz regisztrálása, oldalszám: 20. A regisztráció egy másik módja, ha azt online teszi meg itt: A kezelésre vonatkozó óvintézkedések A WD termékek precíziós készülékek, és a kicsomagoláskor, illetve telepítéskor óvatosan kell kezelni azokat. A meghajtó a durva kezeléstől, ütéstől és rázkódástól sérülhet. A külső tárhely termék kicsomagolásakor és használatakor mindig tartsa szem előtt az alábbiakat: Ne ejtse le és ne üsse meg az eszközt. Működés közben ne mozgassa az eszközt. Az eszközt csak álló helyzetben működtesse. Az eszközt ne használja hordozható készülékként. Az eszközt ne helyezze kárpitra/padlószőnyegre. Az eszközt helyezze tiszta és stabil felületre. Tegye lehetővé a megfelelő szellőztetést, és ne takarja le a meghajtó burkolatán lévő szellőzőnyílásokat. A WD TÁROLÓESZKÖZRŐL 5

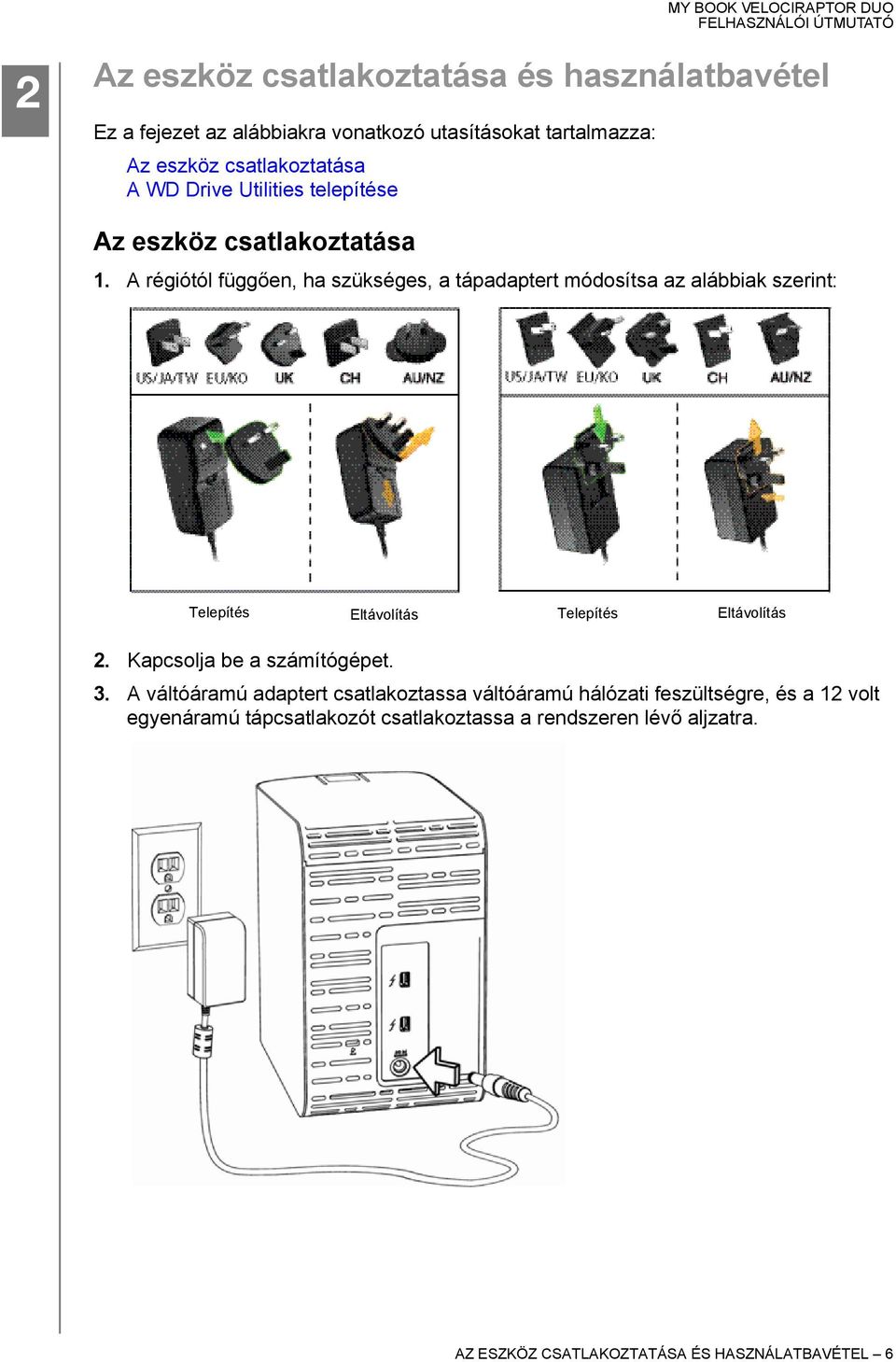

10 1 2 Az eszköz csatlakoztatása és használatbavétel Ez a fejezet az alábbiakra vonatkozó utasításokat tartalmazza: Az eszköz csatlakoztatása A WD Drive Utilities telepítése Az eszköz csatlakoztatása 1. A régiótól függően, ha szükséges, a tápadaptert módosítsa az alábbiak szerint: Telepítés Eltávolítás Telepítés Eltávolítás 2. Kapcsolja be a számítógépet. 3. A váltóáramú adaptert csatlakoztassa váltóáramú hálózati feszültségre, és a 12 volt egyenáramú tápcsatlakozót csatlakoztassa a rendszeren lévő aljzatra. AZ ESZKÖZ CSATLAKOZTATÁSA ÉS HASZNÁLATBAVÉTEL 6

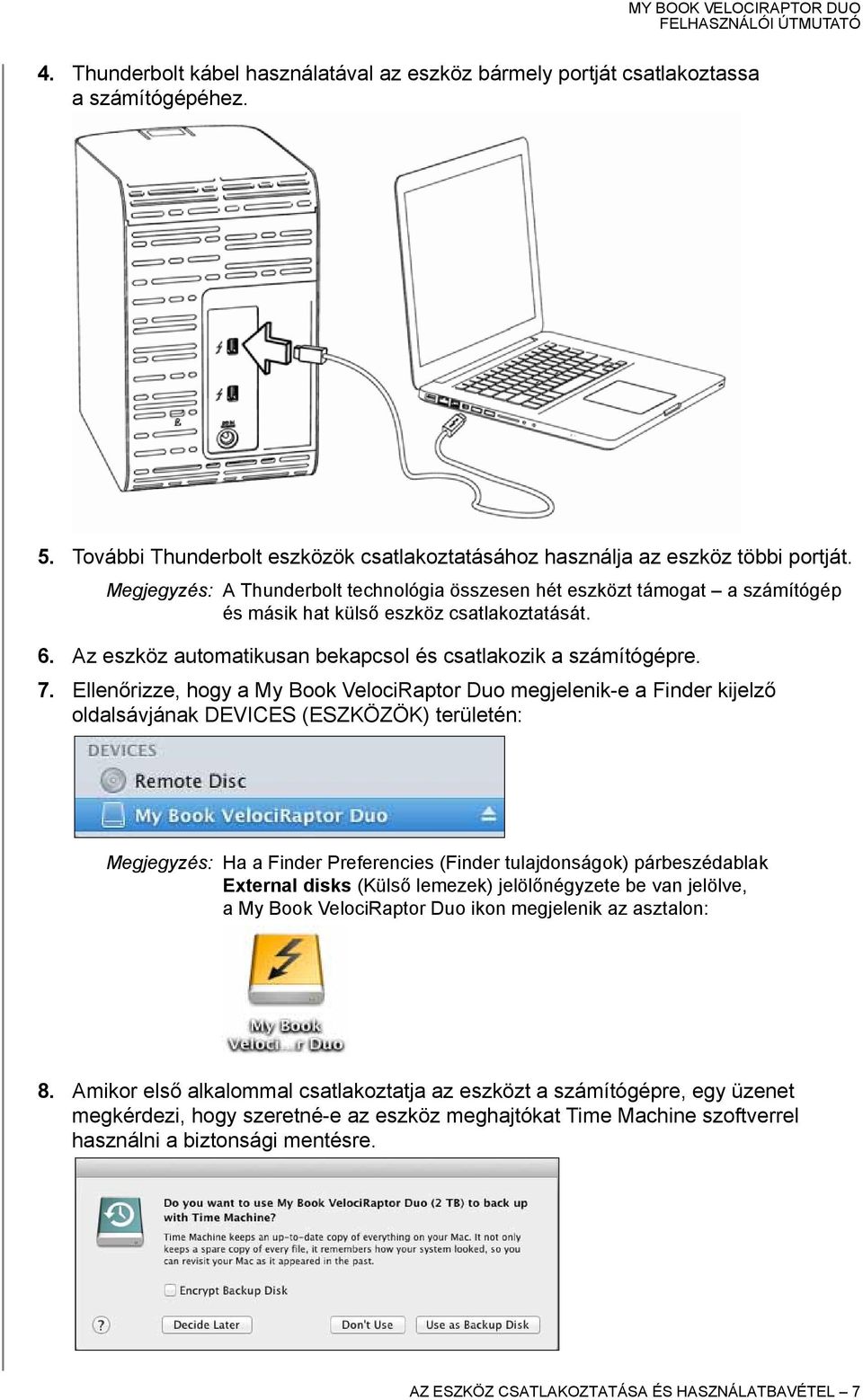

11 4. Thunderbolt kábel használatával az eszköz bármely portját csatlakoztassa a számítógépéhez. 5. További Thunderbolt eszközök csatlakoztatásához használja az eszköz többi portját. Megjegyzés: A Thunderbolt technológia összesen hét eszközt támogat a számítógép és másik hat külső eszköz csatlakoztatását. 6. Az eszköz automatikusan bekapcsol és csatlakozik a számítógépre. 7. Ellenőrizze, hogy a My Book VelociRaptor Duo megjelenik-e a Finder kijelző oldalsávjának DEVICES (ESZKÖZÖK) területén: Megjegyzés: Ha a Finder Preferencies (Finder tulajdonságok) párbeszédablak External disks (Külső lemezek) jelölőnégyzete be van jelölve, a My Book VelociRaptor Duo ikon megjelenik az asztalon: 8. Amikor első alkalommal csatlakoztatja az eszközt a számítógépre, egy üzenet megkérdezi, hogy szeretné-e az eszköz meghajtókat Time Machine szoftverrel használni a biztonsági mentésre. AZ ESZKÖZ CSATLAKOZTATÁSA ÉS HASZNÁLATBAVÉTEL 7

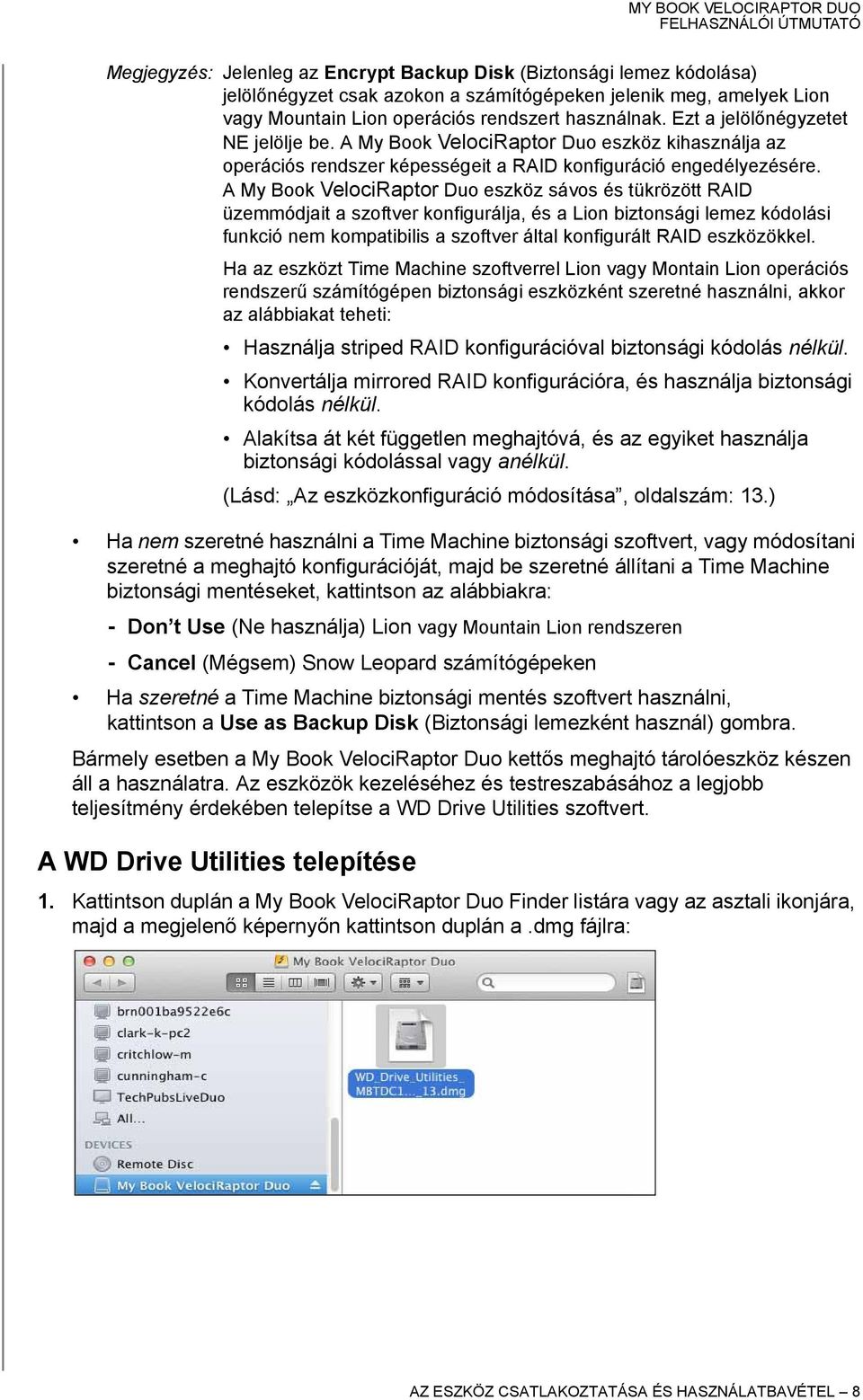

12 Megjegyzés: Jelenleg az Encrypt Backup Disk (Biztonsági lemez kódolása) jelölőnégyzet csak azokon a számítógépeken jelenik meg, amelyek Lion vagy Mountain Lion operációs rendszert használnak. Ezt a jelölőnégyzetet NE jelölje be. A My Book VelociRaptor Duo eszköz kihasználja az operációs rendszer képességeit a RAID konfiguráció engedélyezésére. A My Book VelociRaptor Duo eszköz sávos és tükrözött RAID üzemmódjait a szoftver konfigurálja, és a Lion biztonsági lemez kódolási funkció nem kompatibilis a szoftver által konfigurált RAID eszközökkel. Ha az eszközt Time Machine szoftverrel Lion vagy Montain Lion operációs rendszerű számítógépen biztonsági eszközként szeretné használni, akkor az alábbiakat teheti: Használja striped RAID konfigurációval biztonsági kódolás nélkül. Konvertálja mirrored RAID konfigurációra, és használja biztonsági kódolás nélkül. Alakítsa át két független meghajtóvá, és az egyiket használja biztonsági kódolással vagy anélkül. (Lásd: Az eszközkonfiguráció módosítása, oldalszám: 13.) Ha nem szeretné használni a Time Machine biztonsági szoftvert, vagy módosítani szeretné a meghajtó konfigurációját, majd be szeretné állítani a Time Machine biztonsági mentéseket, kattintson az alábbiakra: - Don t Use (Ne használja) Lion vagy Mountain Lion rendszeren - Cancel (Mégsem) Snow Leopard számítógépeken Ha szeretné a Time Machine biztonsági mentés szoftvert használni, kattintson a Use as Backup Disk (Biztonsági lemezként használ) gombra. Bármely esetben a My Book VelociRaptor Duo kettős meghajtó tárolóeszköz készen áll a használatra. Az eszközök kezeléséhez és testreszabásához a legjobb teljesítmény érdekében telepítse a WD Drive Utilities szoftvert. A WD Drive Utilities telepítése 1. Kattintson duplán a My Book VelociRaptor Duo Finder listára vagy az asztali ikonjára, majd a megjelenő képernyőn kattintson duplán a.dmg fájlra: AZ ESZKÖZ CSATLAKOZTATÁSA ÉS HASZNÁLATBAVÉTEL 8

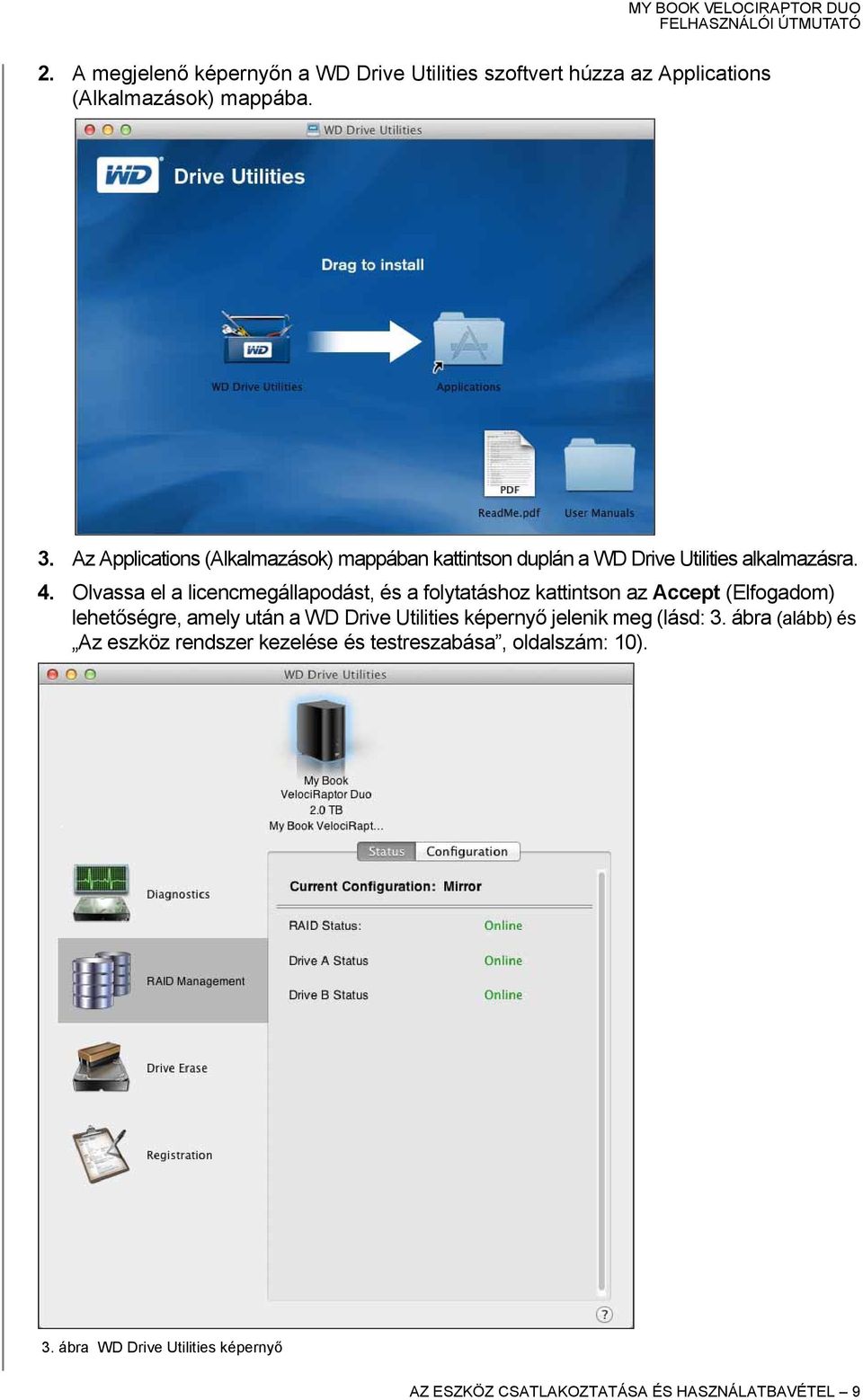

13 2. A megjelenő képernyőn a WD Drive Utilities szoftvert húzza az Applications (Alkalmazások) mappába. 3. Az Applications (Alkalmazások) mappában kattintson duplán a WD Drive Utilities alkalmazásra. 4. Olvassa el a licencmegállapodást, és a folytatáshoz kattintson az Accept (Elfogadom) lehetőségre, amely után a WD Drive Utilities képernyő jelenik meg (lásd: 3. ábra (alább) és Az eszköz rendszer kezelése és testreszabása, oldalszám: 10).. 3. ábra WD Drive Utilities képernyő AZ ESZKÖZ CSATLAKOZTATÁSA ÉS HASZNÁLATBAVÉTEL 9

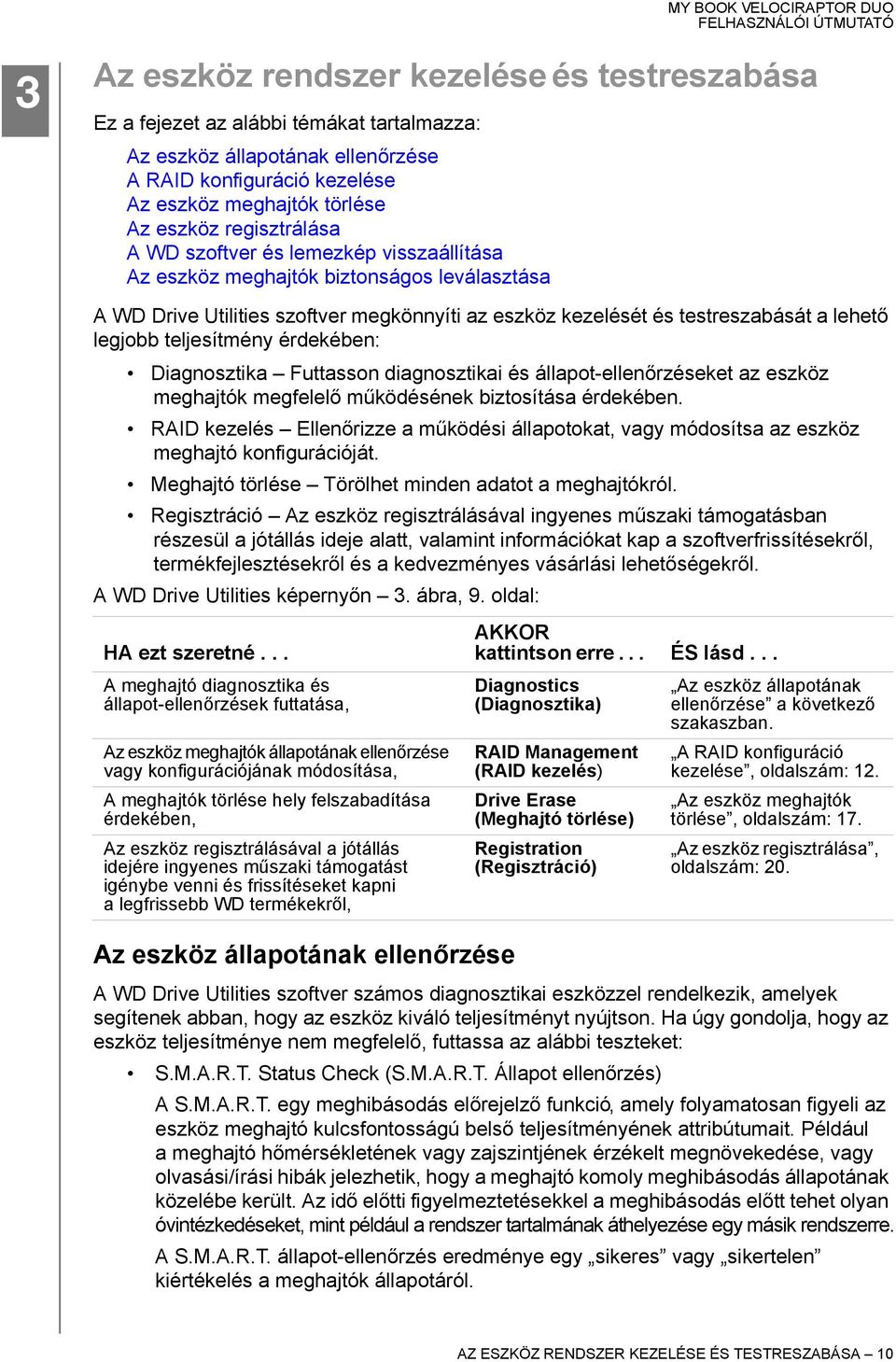

14 1 3 Az eszköz rendszer kezelése és testreszabása Ez a fejezet az alábbi témákat tartalmazza: Az eszköz állapotának ellenőrzése A RAID konfiguráció kezelése Az eszköz meghajtók törlése Az eszköz regisztrálása A WD szoftver és lemezkép visszaállítása Az eszköz meghajtók biztonságos leválasztása A WD Drive Utilities szoftver megkönnyíti az eszköz kezelését és testreszabását a lehető legjobb teljesítmény érdekében: Diagnosztika Futtasson diagnosztikai és állapot-ellenőrzéseket az eszköz meghajtók megfelelő működésének biztosítása érdekében. RAID kezelés Ellenőrizze a működési állapotokat, vagy módosítsa az eszköz meghajtó konfigurációját. Meghajtó törlése Törölhet minden adatot a meghajtókról. Regisztráció Az eszköz regisztrálásával ingyenes műszaki támogatásban részesül a jótállás ideje alatt, valamint információkat kap a szoftverfrissítésekről, termékfejlesztésekről és a kedvezményes vásárlási lehetőségekről. A WD Drive Utilities képernyőn 3. ábra, 9. oldal: HA ezt szeretné... A meghajtó diagnosztika és állapot-ellenőrzések futtatása, Az eszköz meghajtók állapotának ellenőrzése vagy konfigurációjának módosítása, A meghajtók törlése hely felszabadítása érdekében, Az eszköz regisztrálásával a jótállás idejére ingyenes műszaki támogatást igénybe venni és frissítéseket kapni a legfrissebb WD termékekről, Az eszköz állapotának ellenőrzése AKKOR kattintson erre... ÉS lásd... Diagnostics (Diagnosztika) RAID Management (RAID kezelés) Drive Erase (Meghajtó törlése) Registration (Regisztráció) Az eszköz állapotának ellenőrzése a következő szakaszban. A RAID konfiguráció kezelése, oldalszám: 12. Az eszköz meghajtók törlése, oldalszám: 17. Az eszköz regisztrálása, oldalszám: 20. A WD Drive Utilities szoftver számos diagnosztikai eszközzel rendelkezik, amelyek segítenek abban, hogy az eszköz kiváló teljesítményt nyújtson. Ha úgy gondolja, hogy az eszköz teljesítménye nem megfelelő, futtassa az alábbi teszteket: S.M.A.R.T. Status Check (S.M.A.R.T. Állapot ellenőrzés) A S.M.A.R.T. egy meghibásodás előrejelző funkció, amely folyamatosan figyeli az eszköz meghajtó kulcsfontosságú belső teljesítményének attribútumait. Például a meghajtó hőmérsékletének vagy zajszintjének érzékelt megnövekedése, vagy olvasási/írási hibák jelezhetik, hogy a meghajtó komoly meghibásodás állapotának közelébe került. Az idő előtti figyelmeztetésekkel a meghibásodás előtt tehet olyan óvintézkedéseket, mint például a rendszer tartalmának áthelyezése egy másik rendszerre. A S.M.A.R.T. állapot-ellenőrzés eredménye egy sikeres vagy sikertelen kiértékelés a meghajtók állapotáról. AZ ESZKÖZ RENDSZER KEZELÉSE ÉS TESTRESZABÁSA 10

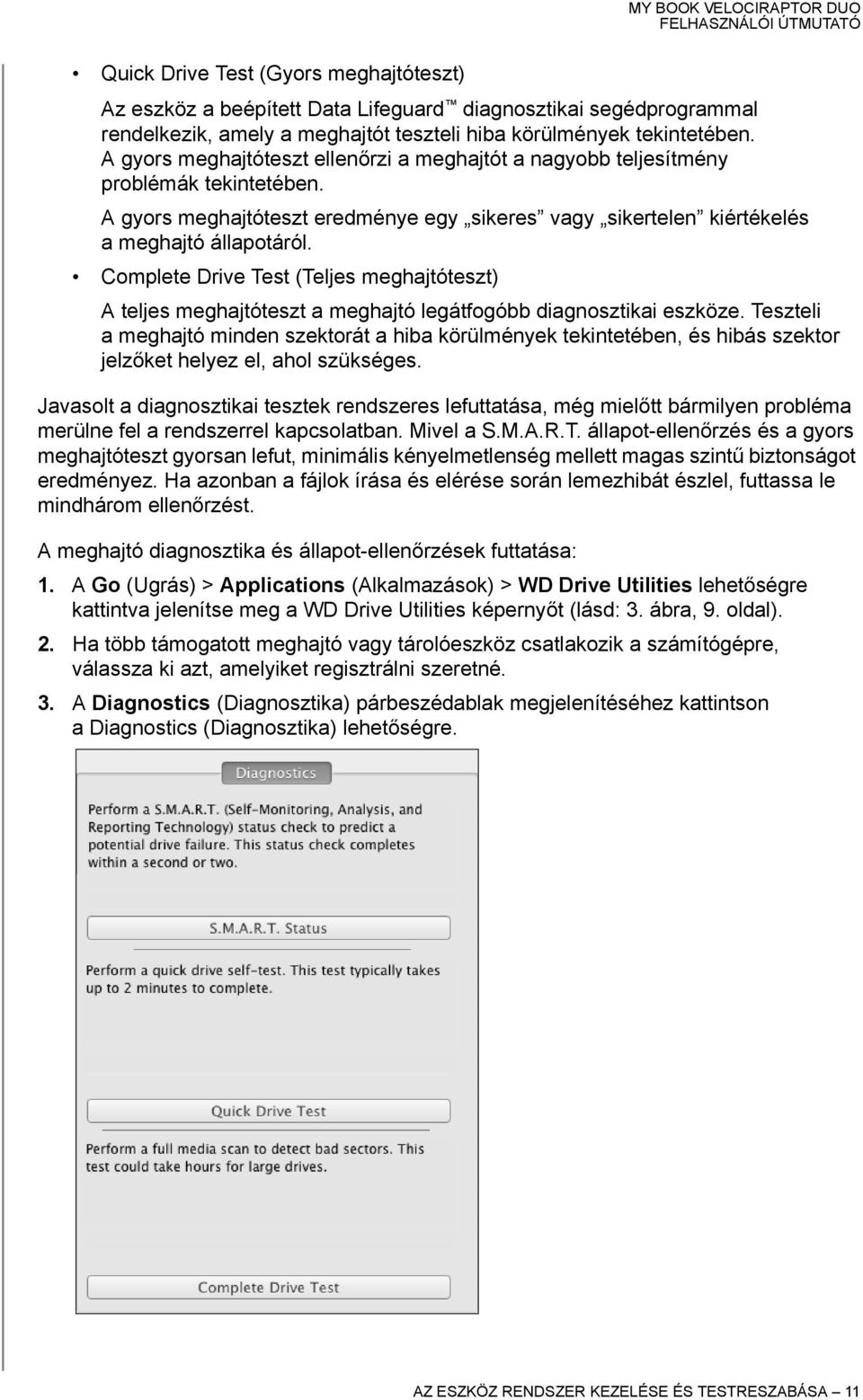

15 Quick Drive Test (Gyors meghajtóteszt) Az eszköz a beépített Data Lifeguard diagnosztikai segédprogrammal rendelkezik, amely a meghajtót teszteli hiba körülmények tekintetében. A gyors meghajtóteszt ellenőrzi a meghajtót a nagyobb teljesítmény problémák tekintetében. A gyors meghajtóteszt eredménye egy sikeres vagy sikertelen kiértékelés a meghajtó állapotáról. Complete Drive Test (Teljes meghajtóteszt) A teljes meghajtóteszt a meghajtó legátfogóbb diagnosztikai eszköze. Teszteli a meghajtó minden szektorát a hiba körülmények tekintetében, és hibás szektor jelzőket helyez el, ahol szükséges. Javasolt a diagnosztikai tesztek rendszeres lefuttatása, még mielőtt bármilyen probléma merülne fel a rendszerrel kapcsolatban. Mivel a S.M.A.R.T. állapot-ellenőrzés és a gyors meghajtóteszt gyorsan lefut, minimális kényelmetlenség mellett magas szintű biztonságot eredményez. Ha azonban a fájlok írása és elérése során lemezhibát észlel, futtassa le mindhárom ellenőrzést. A meghajtó diagnosztika és állapot-ellenőrzések futtatása: 1. A Go (Ugrás) > Applications (Alkalmazások) > WD Drive Utilities lehetőségre kattintva jelenítse meg a WD Drive Utilities képernyőt (lásd: 3. ábra, 9. oldal). 2. Ha több támogatott meghajtó vagy tárolóeszköz csatlakozik a számítógépre, válassza ki azt, amelyiket regisztrálni szeretné. 3. A Diagnostics (Diagnosztika) párbeszédablak megjelenítéséhez kattintson a Diagnostics (Diagnosztika) lehetőségre. AZ ESZKÖZ RENDSZER KEZELÉSE ÉS TESTRESZABÁSA 11

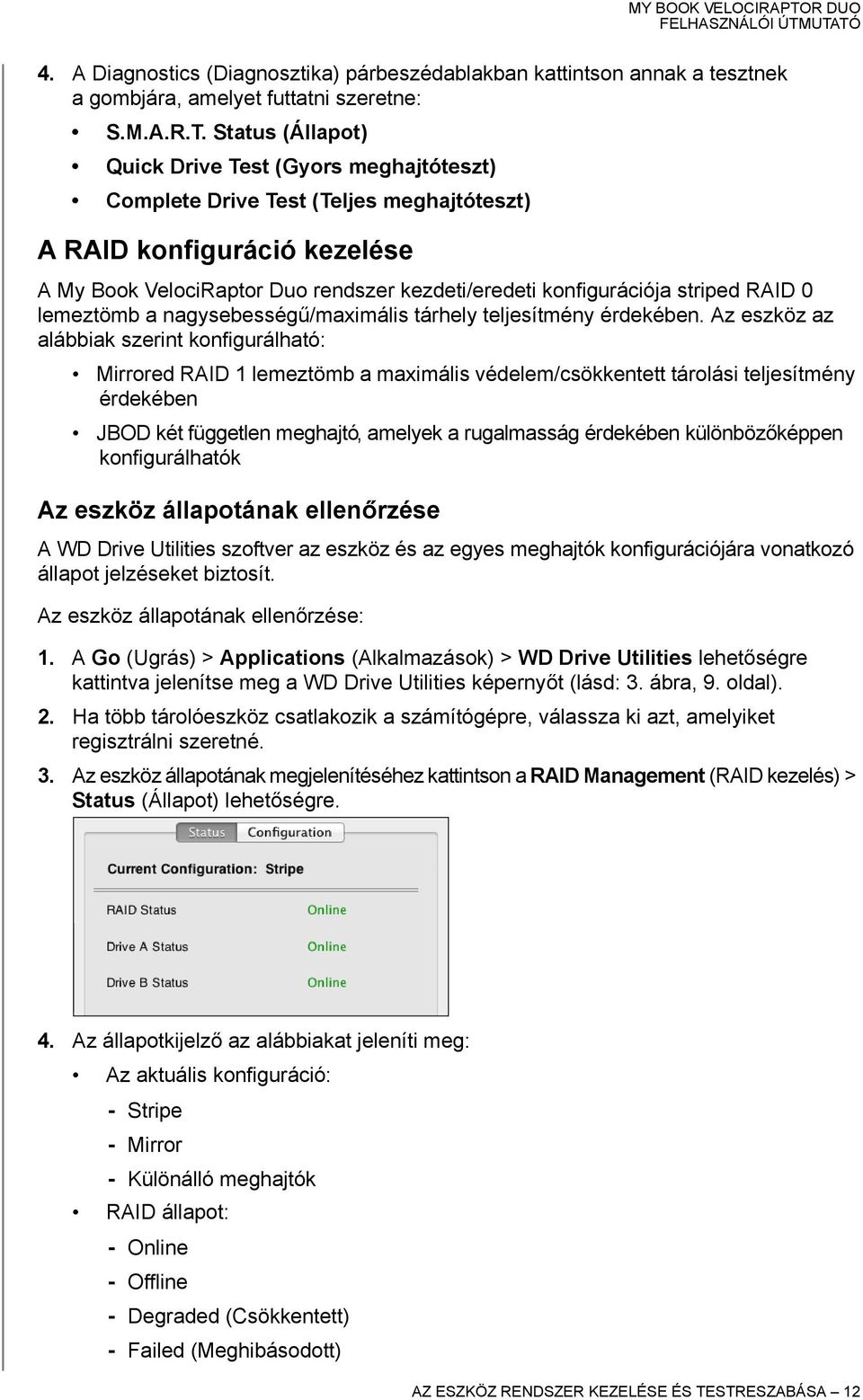

16 4. A Diagnostics (Diagnosztika) párbeszédablakban kattintson annak a tesztnek a gombjára, amelyet futtatni szeretne: S.M.A.R.T. Status (Állapot) Quick Drive Test (Gyors meghajtóteszt) Complete Drive Test (Teljes meghajtóteszt) A RAID konfiguráció kezelése A My Book VelociRaptor Duo rendszer kezdeti/eredeti konfigurációja striped RAID 0 lemeztömb a nagysebességű/maximális tárhely teljesítmény érdekében. Az eszköz az alábbiak szerint konfigurálható: Mirrored RAID 1 lemeztömb a maximális védelem/csökkentett tárolási teljesítmény érdekében JBOD két független meghajtó, amelyek a rugalmasság érdekében különbözőképpen konfigurálhatók Az eszköz állapotának ellenőrzése A WD Drive Utilities szoftver az eszköz és az egyes meghajtók konfigurációjára vonatkozó állapot jelzéseket biztosít. Az eszköz állapotának ellenőrzése: 1. A Go (Ugrás) > Applications (Alkalmazások) > WD Drive Utilities lehetőségre kattintva jelenítse meg a WD Drive Utilities képernyőt (lásd: 3. ábra, 9. oldal). 2. Ha több tárolóeszköz csatlakozik a számítógépre, válassza ki azt, amelyiket regisztrálni szeretné. 3. Az eszköz állapotának megjelenítéséhez kattintson a RAID Management (RAID kezelés) > Status (Állapot) lehetőségre. 4. Az állapotkijelző az alábbiakat jeleníti meg: Az aktuális konfiguráció: - Stripe - Mirror - Különálló meghajtók RAID állapot: - Online - Offline - Degraded (Csökkentett) - Failed (Meghibásodott) AZ ESZKÖZ RENDSZER KEZELÉSE ÉS TESTRESZABÁSA 12

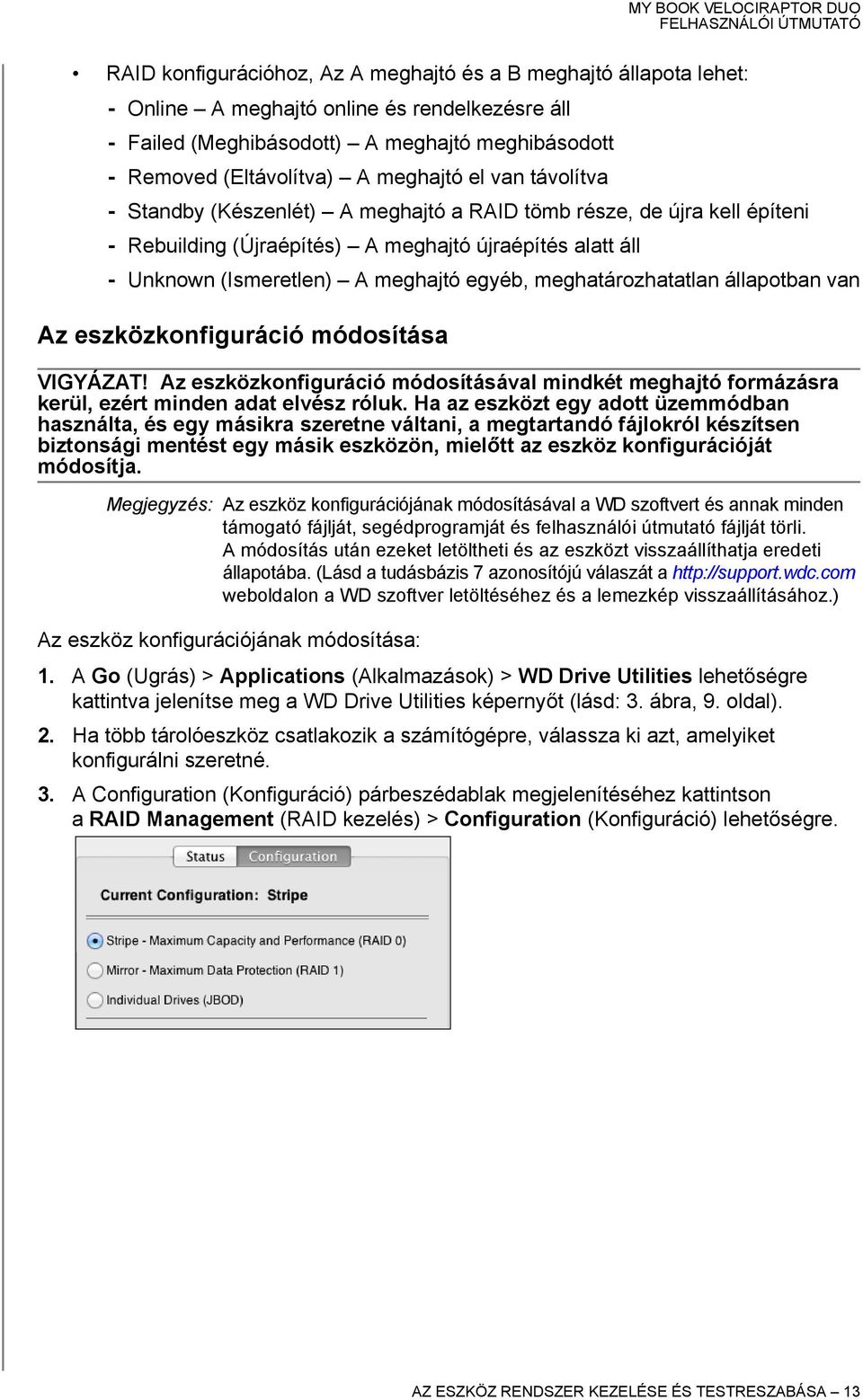

17 RAID konfigurációhoz, Az A meghajtó és a B meghajtó állapota lehet: - Online A meghajtó online és rendelkezésre áll - Failed (Meghibásodott) A meghajtó meghibásodott - Removed (Eltávolítva) A meghajtó el van távolítva - Standby (Készenlét) A meghajtó a RAID tömb része, de újra kell építeni - Rebuilding (Újraépítés) A meghajtó újraépítés alatt áll - Unknown (Ismeretlen) A meghajtó egyéb, meghatározhatatlan állapotban van Az eszközkonfiguráció módosítása VIGYÁZAT! Az eszközkonfiguráció módosításával mindkét meghajtó formázásra kerül, ezért minden adat elvész róluk. Ha az eszközt egy adott üzemmódban használta, és egy másikra szeretne váltani, a megtartandó fájlokról készítsen biztonsági mentést egy másik eszközön, mielőtt az eszköz konfigurációját módosítja. Megjegyzés: Az eszköz konfigurációjának módosításával a WD szoftvert és annak minden támogató fájlját, segédprogramját és felhasználói útmutató fájlját törli. A módosítás után ezeket letöltheti és az eszközt visszaállíthatja eredeti állapotába. (Lásd a tudásbázis 7 azonosítójú válaszát a weboldalon a WD szoftver letöltéséhez és a lemezkép visszaállításához.) Az eszköz konfigurációjának módosítása: 1. A Go (Ugrás) > Applications (Alkalmazások) > WD Drive Utilities lehetőségre kattintva jelenítse meg a WD Drive Utilities képernyőt (lásd: 3. ábra, 9. oldal). 2. Ha több tárolóeszköz csatlakozik a számítógépre, válassza ki azt, amelyiket konfigurálni szeretné. 3. A Configuration (Konfiguráció) párbeszédablak megjelenítéséhez kattintson a RAID Management (RAID kezelés) > Configuration (Konfiguráció) lehetőségre. AZ ESZKÖZ RENDSZER KEZELÉSE ÉS TESTRESZABÁSA 13

18 4. Válasszon üzemmódot, amelyre váltani szeretne: Stripe Maximális kapacitás és teljesítmény (RAID 0) Mirror Maximális adatvédelem (RAID 1) Különálló meghajtók (JBOD) A(z)... opció kiválasztásával Megjelenik az alábbi kötetinformációja... Stripe vagy Mirror Az exfat (kibővített fájlkiosztási tábla) formátum RAID kötetek esetén nem áll rendelkezésre. Az új RAID tömb kötetneve: Különálló meghajtók Az egyes meghajtók kötetnevei és fájlformátumai: 5. A kötet párbeszédablakban: a. Ha módosítani szeretné a kötet nevét, a Volume Name (Kötetnév) mezőben írja felül a nevet. b. Ha két független meghajtóra alakítja át az eszközt, válassza ki az egyes kötet fájlformátumát: HFS+J ExFAT c. Olvassa el az eszköz konfigurálásának módosításakor az adatok elvesztésére vonatkozó figyelmeztető információkat, majd kattintson az I understand (Megértettem) jelölőnégyzetre, amellyel jelzi, hogy elfogadta a kockázatot, ezzel aktiválja a Configure (Konfigurálás) gombot. AZ ESZKÖZ RENDSZER KEZELÉSE ÉS TESTRESZABÁSA 14

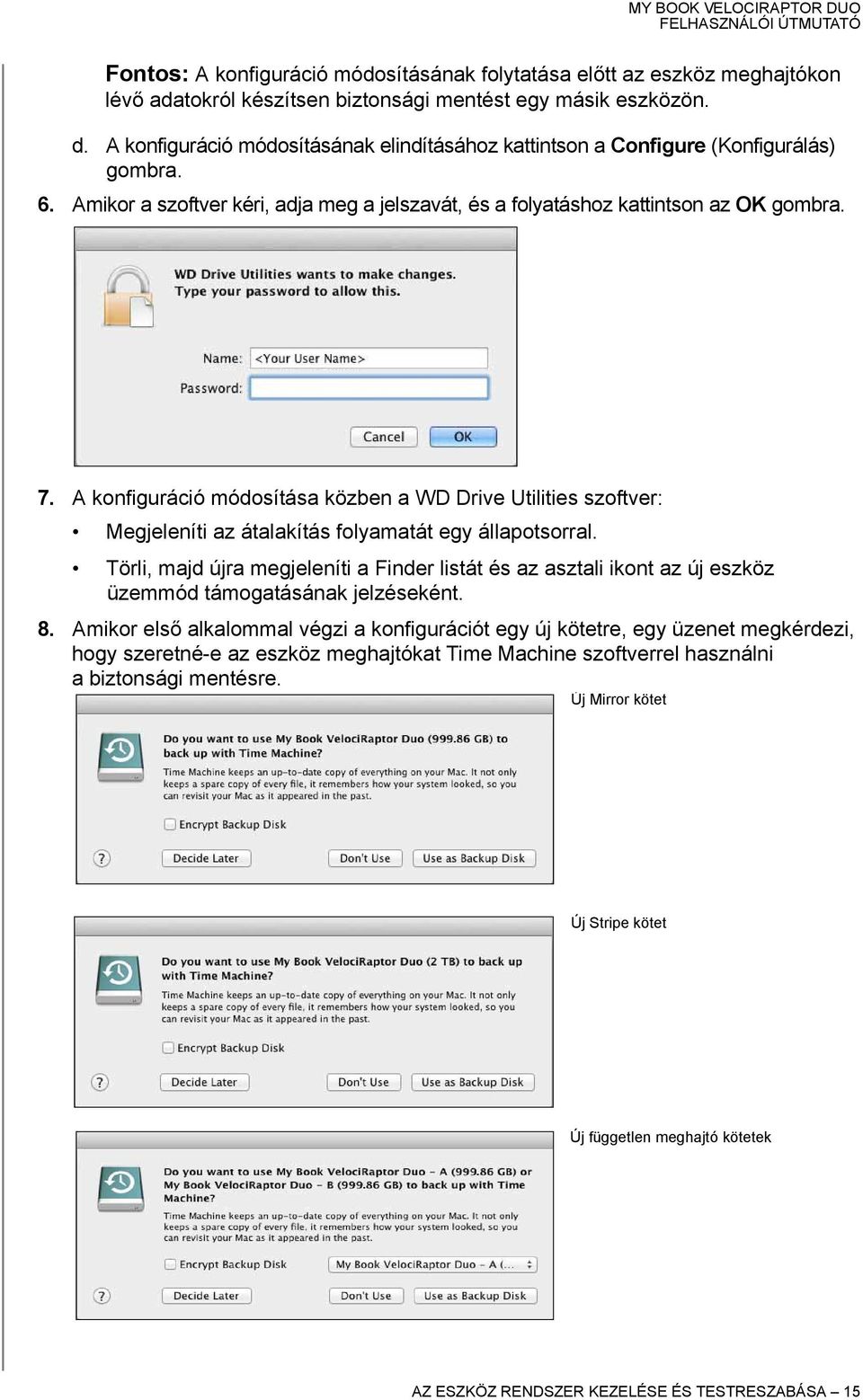

19 Fontos: A konfiguráció módosításának folytatása előtt az eszköz meghajtókon lévő adatokról készítsen biztonsági mentést egy másik eszközön. d. A konfiguráció módosításának elindításához kattintson a Configure (Konfigurálás) gombra. 6. Amikor a szoftver kéri, adja meg a jelszavát, és a folyatáshoz kattintson az OK gombra. 7. A konfiguráció módosítása közben a WD Drive Utilities szoftver: Megjeleníti az átalakítás folyamatát egy állapotsorral. Törli, majd újra megjeleníti a Finder listát és az asztali ikont az új eszköz üzemmód támogatásának jelzéseként. 8. Amikor első alkalommal végzi a konfigurációt egy új kötetre, egy üzenet megkérdezi, hogy szeretné-e az eszköz meghajtókat Time Machine szoftverrel használni a biztonsági mentésre. Új Mirror kötet Új Stripe kötet Új független meghajtó kötetek AZ ESZKÖZ RENDSZER KEZELÉSE ÉS TESTRESZABÁSA 15

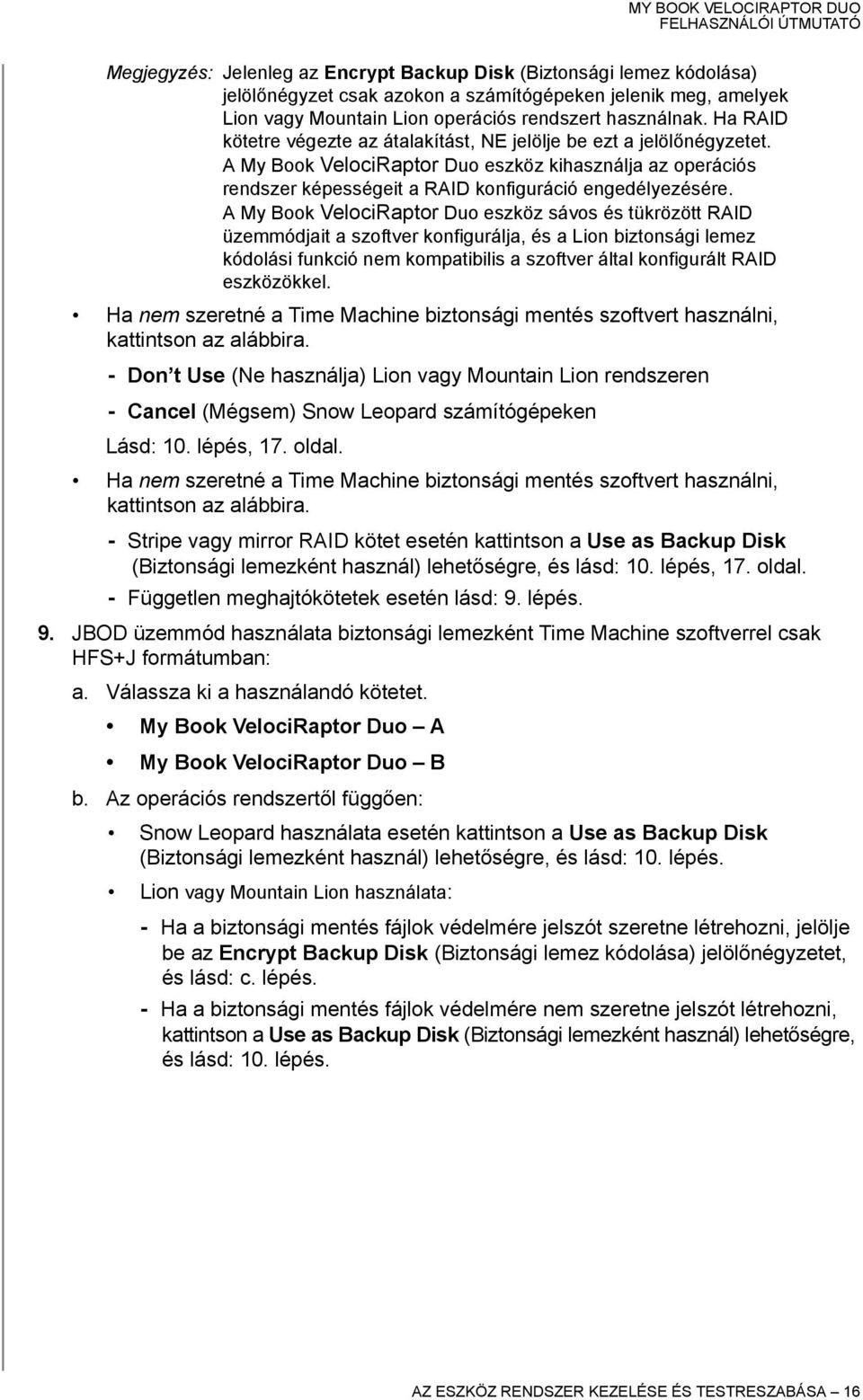

20 Megjegyzés: Jelenleg az Encrypt Backup Disk (Biztonsági lemez kódolása) jelölőnégyzet csak azokon a számítógépeken jelenik meg, amelyek Lion vagy Mountain Lion operációs rendszert használnak. Ha RAID kötetre végezte az átalakítást, NE jelölje be ezt a jelölőnégyzetet. A My Book VelociRaptor Duo eszköz kihasználja az operációs rendszer képességeit a RAID konfiguráció engedélyezésére. A My Book VelociRaptor Duo eszköz sávos és tükrözött RAID üzemmódjait a szoftver konfigurálja, és a Lion biztonsági lemez kódolási funkció nem kompatibilis a szoftver által konfigurált RAID eszközökkel. Ha nem szeretné a Time Machine biztonsági mentés szoftvert használni, kattintson az alábbira. - Don t Use (Ne használja) Lion vagy Mountain Lion rendszeren - Cancel (Mégsem) Snow Leopard számítógépeken Lásd: 10. lépés, 17. oldal. Ha nem szeretné a Time Machine biztonsági mentés szoftvert használni, kattintson az alábbira. - Stripe vagy mirror RAID kötet esetén kattintson a Use as Backup Disk (Biztonsági lemezként használ) lehetőségre, és lásd: 10. lépés, 17. oldal. - Független meghajtókötetek esetén lásd: 9. lépés. 9. JBOD üzemmód használata biztonsági lemezként Time Machine szoftverrel csak HFS+J formátumban: a. Válassza ki a használandó kötetet. My Book VelociRaptor Duo A My Book VelociRaptor Duo B b. Az operációs rendszertől függően: Snow Leopard használata esetén kattintson a Use as Backup Disk (Biztonsági lemezként használ) lehetőségre, és lásd: 10. lépés. Lion vagy Mountain Lion használata: - Ha a biztonsági mentés fájlok védelmére jelszót szeretne létrehozni, jelölje be az Encrypt Backup Disk (Biztonsági lemez kódolása) jelölőnégyzetet, és lásd: c. lépés. - Ha a biztonsági mentés fájlok védelmére nem szeretne jelszót létrehozni, kattintson a Use as Backup Disk (Biztonsági lemezként használ) lehetőségre, és lásd: 10. lépés. AZ ESZKÖZ RENDSZER KEZELÉSE ÉS TESTRESZABÁSA 16

21 c. Kattintson a Use as Backup Disk (Biztonsági lemezként használ) lehetőségre, és töltse ki a megjelenő biztonsági jelszó párbeszédablak mezőit. d. Kattintson az Encrypt Disk (Lemez kódolása) lehetőségre, és lásd: 10. lépés. 10. A konfiguráció módosításának befejezése után, a befejezést jelző képernyő bezárásához kattintson az OK gombra. Megjegyzés: A befejezést jelző üzenet az életbe lépő üzemmódot jelző üzenetté változik. 11. Látogasson el a weboldalra és a tudásbázisban olvassa el a 7 azonosítójú választ, ahol információkat talál a WD szoftver letöltésére és telepítésére, valamint a lemezképre vonatkozóan. Az eszköz meghajtók törlése VIGYÁZAT! A meghajtó törlésével végleg töröl minden adatot a meghajtóról. Törlése előtt a meghajtón lévő adatokról mindig készítsen biztonsági mentést. Megjegyzés: Az eszköz meghajtók törlésével a WD szoftvert és annak minden támogató fájlját, segédprogramját és felhasználói útmutató fájlját törli. A meghajtók törlése után ezeket letöltheti és a meghajtókat visszaállíthatja eredeti állapotukra. Látogasson el a weboldalra és a tudásbázisban olvassa el a 7 azonosítójú választ, ahol információkat talál a WD szoftver letöltésére és telepítésére, valamint a lemezképre vonatkozóan. A My Book VelociRaptor Duo eszköz meghajtók törlése: 1. A Go (Ugrás) > Applications (Alkalmazások) > WD Drive Utilities lehetőségre kattintva jelenítse meg a WD Drive Utilities képernyőt (lásd: 3. ábra, 9. oldal). 2. Ha több támogatott eszköz meghajtó csatlakozik a számítógépre, válassza ki azt, amelyiket törölni szeretné. AZ ESZKÖZ RENDSZER KEZELÉSE ÉS TESTRESZABÁSA 17

22 3. A Drive Erase (Meghajtó törlése) párbeszédablak megjelenítéséhez kattintson a Drive Erase (Meghajtó törlése) lehetőségre. RAID tömb konfigurációk esetén Különálló meghajtók 4. Az Erase Drive (Meghajtó törlése) párbeszédablakban: a. Két független meghajtó esetén jelölje be a törlendő lemez jelölőnégyzetét: Erase Drive A (A meghajtó törlése) Erase Drive B (B meghajtó törlése) b. Ha a meghajtón biztonságos törlést szeretne végrehajtani, jelölje be a mellette lévő Perform a secure erase (Biztonságos törlés végrehajtása) jelölőnégyzetet. Megjegyzés: Ennek az opciónak a kiválasztásával az eszközön lévő összes adat törlésre kerül. Ez néhány órát is igénybe vehet. Ha nem jelöli be ezt az opciót, a WD Drive Utilities szoftver egy gyors törlési műveletet hajt végre, és az adatok visszaállíthatók lehetnek a visszaállító szoftver használatával. c. Ha módosítani szeretné a kötet nevét, a Volume Name (Kötetnév) mezőben írja felül a nevet. d. Két független meghajtó esetén válassza ki az egyes kötetek fájlformátumát: HFS+J ExFAT Az exfat (kibővített fájlkiosztási tábla) formátum RAID kötetek esetén nem áll rendelkezésre. AZ ESZKÖZ RENDSZER KEZELÉSE ÉS TESTRESZABÁSA 18

23 e. Olvassa el a meghajtó törlésekor az adatok elvesztésére vonatkozó figyelmeztető információkat, majd kattintson az I understand (Megértettem) jelölőnégyzetre, amellyel jelzi, hogy elfogadta a kockázatot, ezzel aktiválja az Erase Drive (Meghajtó törlése) gombot. Fontos: A meghajtó törlése előtt az eszköz meghajtókon lévő adatokról készítsen biztonsági mentést egy másik eszközön. f. A törlési művelet elindításához kattintson az Erase Drive (Meghajtó törlése) lehetőségre. 5. Amikor a szoftver kéri, adja meg a jelszavát, és a folytatáshoz kattintson az OK gombra. 6. A meghajtó törlésének befejezése után, a befejezést jelző képernyő bezárásához kattintson az OK gombra. 7. Látogasson el a weboldalra és a tudásbázisban olvassa el a 7 azonosítójú választ, ahol információkat talál a WD szoftver letöltésére és telepítésére, valamint a lemezképre vonatkozóan. AZ ESZKÖZ RENDSZER KEZELÉSE ÉS TESTRESZABÁSA 19

24 Az eszköz regisztrálása MY BOOK VELOCIRAPTOR DUO A WD Drive Utilities szoftver a számítógép internetkapcsolatát használja az eszköz regisztrálására. Az eszköz regisztrálásával a jótállás idejére ingyenes műszaki támogatást vehet igénybe, és frissítéseket kap a legfrissebb WD termékekről. Az eszköz regisztrálása: 1. Ellenőrizze, hogy a számítógép az internetre csatlakozik. 2. A Go (Ugrás) > Applications (Alkalmazások) > WD Drive Utilities lehetőségre kattintva jelenítse meg a WD Drive Utilities képernyőt (lásd: 3. ábra, 9. oldal). 3. Ha több támogatott eszköz meghajtó csatlakozik a számítógépre, válassza ki azt, amelyiket regisztrálni szeretné. 4. A Registration (Regisztráció) párbeszédablak megjelenítéséhez kattintson a Registration (Regisztráció) lehetőségre. 5. A Registration (Regisztráció) párbeszédablakban: a. A First name (Keresztnév) mezőbe írja be a keresztnevét. b. A Last name (Vezetéknév) mezőbe írja be a vezetéknevét. c. Az address ( cím) mezőbe írja be az címét. d. A My Book VelociRaptor Duo eszköz sorozatszámát írja be a Device serial number (Eszköz sorozatszáma) mezőbe. e. A Preferred language (Nyelv) mezőben válassza ki a kívánt nyelvet. f. Jelölje be a Yes, I want to receive communication... (Igen, szeretnék tájékoztatást kapni...) opciót, amellyel jelzi, hogy szeretne es értesítéseket kapni a szoftverfrissítésekről, termékfejlesztésekről és kedvezményes vásárlási lehetőségekről. g. Kattintson a Register Drive (Meghajtó regisztrálása) lehetőségre. AZ ESZKÖZ RENDSZER KEZELÉSE ÉS TESTRESZABÁSA 20

25 A WD szoftver és lemezkép visszaállítása MY BOOK VELOCIRAPTOR DUO Az eszközön lévő minden adat törlése, illetve a rendszermeghajtók formázása esetén törli a WD Drive Utilities szoftvert és annak minden támogató fájlját, segédprogramját és felhasználói útmutató fájlját. Ha a WD szoftvert el szeretné távolítani a számítógépről, majd újra szeretné telepíteni, vagy a meghajtót egy másik számítógépre szeretné csatlakoztatni, és a szoftvert ott szeretné telepíteni, akkor vissza kell állítania a WD szoftvert és a lemezképét az eszköz meghajtókra. Ehhez, miután törölte és újraformázta a meghajtót, látogasson el a weboldalra, és a tudásbázisban keresse meg a 7 azonosítójú választ. Az eszköz meghajtók biztonságos leválasztása VIGYÁZAT! Az adatvesztés elkerülése érdekében zárjon be minden aktív ablakot és alkalmazást, mielőtt az eszköz meghajtókat kikapcsolja vagy lecsatlakoztatja. Az eszköz meghajtók biztonságos leválasztásához használja a My Book VelociRaptor Duo Finder listát vagy az asztali ikont: 1. Az asztalon az egér jobb oldali gombjával vagy a Ctrl gombot nyomva tartva kattintson a My Book VelociRaptor Duo ikonra, és válassza az Eject My Book VelociRaptor Duo (A My Book VelociRaptor Duo kiadása) lehetőséget. Finder lista megjelenítése Asztali ikon megjelenítése 2. Ha az eszköz két független lemezként van konfigurálva, külön adja ki az A és a B kötetet. Hallhatja, ahogyan a meghajtók kikapcsolnak. 3. Az eszköz lecsatlakoztatása előtt várja meg, amik megjelenik a Finder lista vagy az asztali ikon. AZ ESZKÖZ RENDSZER KEZELÉSE ÉS TESTRESZABÁSA 21

26 1 4 Meghajtó cseréje Ez a fejezet az alábbi témákat tartalmazza: A meghibásodott meghajtó megállapítása Kapcsolatfelvétel a WD műszaki támogatással A meghajtó eltávolítása és cseréje A meghibásodott meghajtó megállapítása Függetlenül attól, hogy az alkalmazás fut vagy sem, a WD Drive Utilities szoftver folyamatosan figyelemmel követi a My Book VelociRaptor Duo meghajtók működési állapotát. Amikor egy meghajtó meghibásodik, a szoftver a rendszer konfigurációjától függően egy figyelmeztető üzenetet jelenít meg: Stripe RAID 0 konfiguráció estén: Mirrored RAID 1 konfiguráció estén: Különálló meghajtók JBOD konfigurációja esetén: RAID konfigurációs üzenet esetén használja a WD Drive Utilities szoftvert a meghibásodott meghajtó megállapítására. (Lásd: Az eszköz állapotának ellenőrzése, oldalszám: 10.) JBOD konfiguráció esetén a figyelmeztető üzenet jelzi a meghibásodott meghajtót. MEGHAJTÓ CSERÉJE 22

27 Kapcsolatfelvétel a WD műszaki támogatással Miután megállapította, hogy melyik meghajtó hibásodott meg, látogasson el a weboldalra, és a cseremeghajtó beszerzésére vonatkozó információkért olvassa el a tudásbázis 8644 azonosítójú válaszát. Amikor kapcsolatba lép a műszaki támogatással, készítse elő az alábbi információkat: A My Book VelociRaptor Duo eszköz sorozatszáma A vásárlás dátuma A cserélendő belső merevlemez-meghajtó(k) sorozatszáma A meghajtó eltávolításához és a sorozatszám leolvasásához lásd: lépés 1-8. A meghajtó eltávolítása és cseréje A My Book VelociRaptor Duo kettős tárolóeszköz egy, a felhasználó által korlátozottan szervizelhető eszköz. A burkolatban lévő merevlemez-meghajtók könnyen cserélhetők. Fontos: Csak WD VelociRaptor merevlemez-meghajtó szerelvényeket használjon a My Book VelociRaptor Duo eszközburkolatban lévő meghajtók cseréjéhez. Más merevlemez-meghajtó szerelvények használatával a My Book VelociRaptor Duo eszköz jótállása érvénytelenné válik. A cseremeghajtó átvétele után a meghibásodott meghajtót az alábbiak szerint cserélheti ki: 1. Ha az eszköz még működik, a meghajtókat biztonságosan válassza le a számítógépről. 2. Fontos: Az elektrosztatikus kisülés elkerülése érdekében az eszköz kezelése előtt földelje le magát úgy, hogy megérint egy földelt fém tárgyat. 3. Az eszköz hátulján lévő Thunderbolt portokról csatlakoztassa le a Thunderbolt kábeleket. 4. A tápcsatlakozóról csatlakoztassa le a váltóáramú adapter kábelét. 5. Az eszközt helyezze tiszta és stabil felületre. 6. A retesz kioldásához határozottan nyomja le a felső fedelet, majd nyissa ki azt MEGHAJTÓ CSERÉJE 23

28 7. Emelje meg és lazítsa meg a kézzel meghúzható csavart, amely a meghajtó takarólemezt rögzíti, majd távolítsa el a lemezt A húzófül használatával óvatosan emelje ki a meghajtót a burkolatból. Megjegyzés: Annak ellenére, hogy a meghajtók A meghajtóként és B meghajtóként vannak megjelölve, a burkolatban elfoglalt helyük határozza meg, hogy a WD Drive Utilities szoftver melyiket használja. A burkolat elejétől nézve: A(z)... burkolat foglalatban lévő meghajtó Bal Jobb az alábbi meghajtó... A B Ha a burkolatban lévő meghajtókat a foglalatok között felcseréljük, az nem befolyásolja a My Book VelociRaptor Duo eszköz vagy a WD Drive Utilities szoftver működését. Ha ezt tesszük, a meghajtó jelölésétől függetlenül az állapot és a konfiguráció az alábbi marad: Az A meghajtó a bal oldali burkolat foglalatot jelzi. A B meghajtó a jobb oldali burkolat foglalatot jelzi. MEGHAJTÓ CSERÉJE 24

29 9. A cseremeghajtó szerelvényt óvatosan helyezze be a burkolatba, amíg az teljesen a helyére nem kerül. 10. Helyezze vissza a meghajtó takarólemezt, és húzza meg a rögzítőcsavart Megjegyzés: A kézzel meghúzható csavart ne húzza meg túl erősen. MEGHAJTÓ CSERÉJE 25

30 11. Zárja be a felső fedelet, és határozottan nyomja le úgy, hogy a helyére pattanjon Ha a WD Drive Utilities szoftver még nem fut, kattintson a Go (Ugrás) > Applications (Alkalmazások) > WD Drive Utilities lehetőségre a WD Drive Utilities képernyő megjelenítéséhez (lásd: 3. ábra, 9. oldal). 13. Az eszköz burkolatának hátulján lévő tápcsatlakozóra csatlakoztassa vissza a váltóáramú adapter kábelét. 14. Csatlakoztassa a Thunderbolt kábeleket. 15. Az eszköz konfigurációjától függően: Ha az eszköz az alábbi szerint van konfigurálva... AKKOR... Stripe RAID 0 lemez tömb A My Book VelociRaptor Duo eszköz Finder listája és ikonja az asztalon nem jelenik meg újra. Ebben az esetben: a. Ha a számítógépre több támogatott eszköz csatlakozik, a WD Drive Utilities képernyőn válassza ki azt a meghajtót, amelyikre lecserélte, és az eszköz állapot megjelenítéséhez kattintson a RAID Management (RAID kezelés) > Status (Állapot) lehetőségre. b. Ellenőrizze, hogy az állapotkijelző az alábbiakat jeleníti-e meg: Current Configuration Stripe (Aktuális konfiguráció Stripe) RAID Status Offline (RAID állapot Offline) Drive A Status and Drive B Status Unknown for the drive that you replaced and Online for the other drive (A meghajtó állapot és B meghajtó állapot Ismeretlen a lecserélt meghajtó esetén, és online a másik meghajtó esetén) Ez azt jelenti, hogy a striped RAID 0 lemeztömböt újra kell konfigurálni. (Folytatás) MEGHAJTÓ CSERÉJE 26

31 Ha az eszköz az alábbi szerint van konfigurálva... AKKOR... Striped RAID 0 lemez tömb (folytatás) c. A Configuration (Konfigurálás) lehetőségre kattintva jelenítse meg a kötet párbeszédablakot a RAID tömb újrakonfigurálásához. d. A striped RAID 0 lemeztömb újrakonfigurálásához használja Az eszköz állapotának ellenőrzése részben ismertetett műveleteket (5. lépés, 14. oldal). e. Amikor a konfigurálás befejeződött, a My Book VelociRaptor Duo rendszer Finder listája és ikonja az asztalon megjelenik. f. Kattintson a Status (Állapot) lehetőségre, és ellenőrizze, hogy az állapot képernyő az alábbiakat mutatja: Current Configuration Stripe (Aktuális konfiguráció Stripe) RAID Status Online (RAID állapot Online) Drive A Status Online (A meghajtó állapot Online) Drive B Status Online (B meghajtó állapot Online) Az eszköz készen áll a használatra. Mirrored RAID 1 lemez tömb a. Ellenőrizze, hogy a My Book VelociRaptor Duo eszköz Finder listája és ikonja az asztalon megjelenik. b. Ha a számítógépre több támogatott eszköz csatlakozik, a WD Drive Utilities képernyőn válassza ki azt a meghajtót, amelyikre lecserélte, és az eszköz állapot megjelenítéséhez kattintson a RAID Management (RAID kezelés) > Status (Állapot) lehetőségre. c. Ellenőrizze, hogy az állapotkijelző az alábbiakat jeleníti-e meg: Current Configuration Mirror (Aktuális konfiguráció Mirror) RAID Status Degraded (RAID állapot Csökkentett) Drive A Status and Drive B Status Rebiulding for the drive that you replaced and Online for the other drive (A meghajtó állapot és B meghajtó állapot Újraépítés a lecserélt meghajtó esetén, és online a másik meghajtó esetén) d. Ez a jelzés azt jelenti, hogy a WD Drive Utilities szoftver éppen újraépíti a mirrored RAID 1 lemez tömböt. (Folytatás) MEGHAJTÓ CSERÉJE 27

32 Ha az eszköz az alábbi szerint van konfigurálva... AKKOR... Mirrored RAID 1 lemez tömb (folytatás) e. Amikor az újraépítés befejeződött, az eszköz állapot az alábbi: Current Configuration Mirror (Aktuális konfiguráció Mirror) RAID Status Online (RAID állapot Online) Drive A Status Online (A meghajtó állapot Online) Drive B Status Online (B meghajtó állapot Online) Az eszköz készen áll a használatra. JBOD a. Ellenőrizze, hogy a nem lecserélt My Book VelociRaptor Duo rendszer Finder listája és ikonja az asztalon megjelenik. Az új/lecserélt meghajtó Finder listája és asztali ikonja nem jelenik meg, mert a meghajtót a WD Drive Utilities meghajtó törlés funkciójával formázta. b. Ha a számítógépre több támogatott eszköz csatlakozik, a WD Drive Utilities képernyőn válassza ki azt a meghajtót, amelyikre lecserélte, és Drive Erase párbeszédablak megjelenítéséhez kattintson a Drive Erase (Meghajtó törlése) lehetőségre. c. A cseremeghajtó törléséhez/újraformázásához használja Az eszköz állapotának ellenőrzése részben ismertetett műveleteket (4. lépés, 18. oldal). VIGYÁZAT! Ne feledje bejelölni a cseremeghajtó jelölőnégyzetét. d. Amikor a törlés/újraformázás befejeződött, ellenőrizze, hogy a cseremeghajtó megjelenik a Finder listában, és az ikonja látható az asztalon. A cseremeghajtó készen áll a használatra. 16. A WD szoftver letöltésére és a lemezkép visszaállítására vonatkozó információkért látogasson el a weboldalra, és olvassa el a tudásbázis: 7 azonosítójú válaszát a WD szoftver letöltésére és a lemezkép visszaállítására vonatkozó információkért azonosítójú válaszát a meghibásodott meghajtó visszaküldésére vonatkozó információkért. Fontos: A belső meghajtót és a szerelvény komponenseket ne szerelje szét. A belső meghajtót sértetlenül küldje vissza a WD-nek. MEGHAJTÓ CSERÉJE 28

33 1 A Megfelelőségi és jótállási információk Ez a függelék az alábbi témákat tartalmazza: Jogszabályi megfelelés Környezeti megfelelőség (Kína) Jótállási információk (minden régió, kivéve Ausztrália és Új-Zéland) Jótállási információk (Ausztrália és Új-Zéland) GNU Általános Nyilvános Licenc ( GPL ) Jogszabályi megfelelés FCC B osztály információk A készüléket bevizsgálták, és ennek alapján megfelel az FCC Szabályzat 15. részében található, a B osztályba tartozó digitális készülékekre vonatkozó határértékeknek. A határértékek célja lakókörnyezeti használat esetén ésszerű védelem nyújtása a káros interferencia ellen. Ez a berendezés rádiófrekvenciás energiát hoz létre, használ és sugározhat, és ha nem a gyártó előírásainak megfelelően szerelték fel, a rádió- vagy televízió-adások káros interferenciáját okozhatja. Nem garantálható azonban, hogy egy adott összeállításban a készülék nem okoz interferenciát. A WD kifejezett jóváhagyása nélkül történt módosítások vagy változtatások érvényteleníthetik a tulajdonosnak a készülék használatára vonatkozó jogát. ICES/NMB-003 megfelelőség Cet appareil de la classe B est conforme à la norme NMB-003 du Canada. A készülék megfelel a kanadai ICES-003 szabványnak. Biztonsági megfelelőség Jóváhagyva az Egyesült Államok és Kanada számára. CAN/CSA-C22.2 No , UL : Az információs technológiai készülék biztonsága. Approuvé pour les Etats-Unis et le Canada. CAN/CSA-C22.2 No : Sûreté d'équipement de technologie de l'information. A készülék 2. osztályú, dupla szigeteléssel ellátott vagy közvetlen csatlakozású tápegységről üzemeltethető. Az EU szabályozásainak való megfelelőség A CE szimbólum azt jelzi, hogy a rendszer megfelel az Európai Unió ide vonatkozó tanácsi irányelveinek, beleértve az EMC irányelvet (2004/108/EK) és a kisfeszültségű készülékekre vonatkozó irányelvet (2006/95/EK). A Western Digital az érvényes irányelveknek megfelelően elkészítette a Megfelelőségi nyilatkozatot, és a Western Digital Europe fájl formátumban rendelkezik vele. GS Mark (csak Németország) Gépek zajszintje 3. rendelet, GPSDV: Hacsak erről más nyilatkozat nem született, a termék legmagasabb zajkibocsátási szintje 70db(A), az EN ISO 7779 szabványnak megfelelően. Maschinenlärminformations-Verordnung 3. GPSGV: Der höchste Schalldruckpegel beträgt 70 db(a) oder weniger gemäß EN ISO 7779, falls nicht anders gekennzeichnet oder spezifiziert. MEGFELELŐSÉGI ÉS JÓTÁLLÁSI INFORMÁCIÓK 29

34 KC közlemény (csak a Koreai Köztársaság részére) 기종별 B 급기기 (가정용방송통신기자재) Környezeti megfelelőség (Kína) 사용자 안내문 이기기는가정용(B 급) 전자파적합기기로서주로 가정에서사용하는것을목적으로하며, 모든지역에 서사용할수있습니다 (Pb) (Cd) (Hg) (Cr 6+ ) (PBB) (PBDE) O O O O O O O O O O O O O O O O O O O O O O O O HDD O O O O O O EMI O O O O O O O O O O O O Kensington O O O O O O 6-32x6.35mm O O O O O O M3x5mm+5W O O O O O O O O O O O O O O O O O O (PCA)* O O O O O O X O O O O O O O O O O O O O O O O O O O O O O O * (PCB) IC O MCV X MCV MY BOOK VELOCIRAPTOR DUO Jótállási információk (minden régió, kivéve Ausztrália és Új-Zéland) Szolgáltatás igénybevétele A WD értékeli az Ön üzleti tevékenységét, és mindig a lehető legjobb szolgáltatást igyekszik nyújtani. Amennyiben a termék karbantartásra szorul, forduljon a forgalmazóhoz, akitől eredetileg vásárolta a terméket, vagy látogasson el a terméktámogató weboldalra a címen, ahol információkat talál a szolgáltatás vagy a termék-visszaküldési jóváhagyás (Return Material Authorization RMA) igénybevételére vonatkozóan. Ha a termék hibásnak bizonyul, akkor Ön kap egy RMA számot, illetve instrukciókat a termék visszaküldésére vonatkozóan. Egy jóváhagyott csereterméket (azaz olyat, amelyre nem bocsátottak ki RMA számot) küldünk Önnek, a szállítás költségét Önnek kell megtéríteni. A jóváhagyott cseretermékeket a jóváhagyott szállítói csomagolásban, előre kifizetve és biztosítva kell kiszállítani az Ön által megadott címre. A termék eredeti dobozát és csomagolóanyagait meg kell őrizni a WD termék tárolásához és szállításához. A jótállási időszak meghosszabbításához ellenőrizze a jótállás lejártát (a sorozatszám szükséges hozzá) a weboldalon. A WD semmilyen körülmények között sem vállal felelősséget a hozzá eljuttatott termékeken tárolt adatok elvesztéséért vagy adatok biztonsági mentéséért. Korlátozott jótállás A WD garantálja, hogy a termék normál használat esetén az alábbiakban meghatározott időtartamig anyag- és gyártási hibától mentes, és megfelel a WD termék műszaki leírásának. A korlátozott jótállás időtartama az országtól függ, amelyben a terméket vásárolta. A korlátozott jótállás időtartama 3 év az észak-, dél- és közép-amerikai régióban, 3 év Európában, a közel-keleti és az afrikai régióban, és 3 év a délkelet-ázsiai régióban, hacsak a törvény másképp elő nem írja. A korlátozott jótállás időtartama a vásárlás dátumától MEGFELELŐSÉGI ÉS JÓTÁLLÁSI INFORMÁCIÓK 30
