1 GÉPELEMEK A gépeket alkatrészekb l, gépegységekb l állítják össze. A gépelemek olyan szerkezeti egységek, amelyek a különféle gépeken a gép rendeltetését l függetlenül azonos feladatot látnak el. GÉP Gépegység /Részegység/ Gépegység Gépegység Alkatrész /Gépelem/ Alkatrész /Gépelem/ Alkatrész /Gépelem/ GÉPELEMEK CSOPORTOSÍTÁSA - KÖT GÉPELEMEK - FORGÁST KÖZVETÍT GÉPELEMEK - TENGELYKAPCSOLÓK - FORGÁST ÁTSZÁRMAZTATÓ GÉPELEMEK - MOZGÁST ÁTSZÁRMAZTATÓ GÉPELEMEK - FÉKSZERKEZETEK - EGYÉB GÉPELEMEK KÖT GÉPELEMEK Cél: er hatásokkal szemben szilárd kötés létesítése és fenntartása Két csoport: - oldhatatlan - oldható Oldhatatlan kötések: Jellemz : a kötés csak forgácsolással oldható SZEGECSKÖTÉS Változatai: - Szilárd kötés - Tömít kötés - Tömít szilárd kötés 1

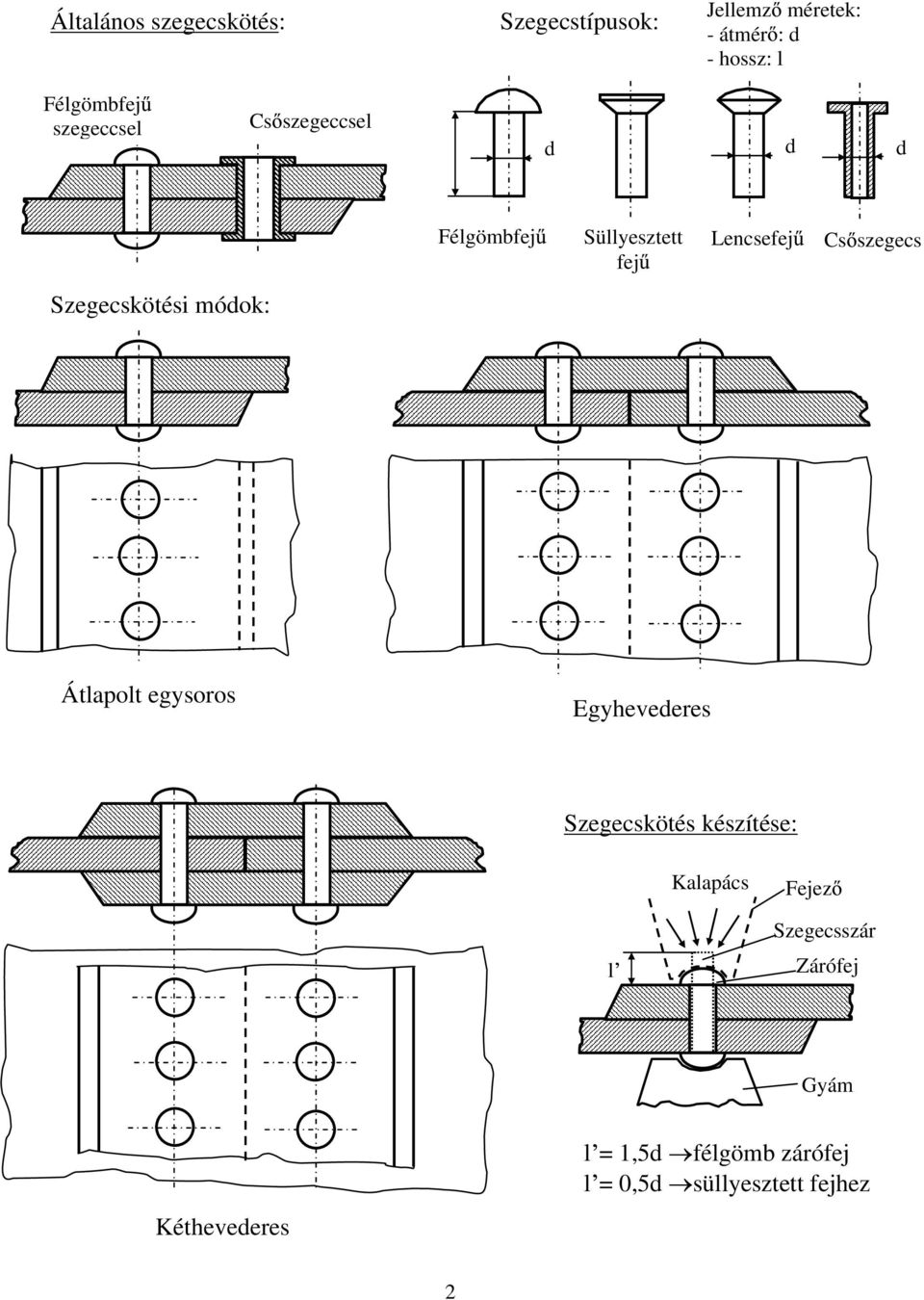

2 Általános szegecskötés: Szegecstípusok: Jellemz méretek: - átmér : d - hossz: l Félgömbfej szegeccsel Cs szegeccsel d d d Félgömbfej Süllyesztett fej Lencsefej Cs szegecs Szegecskötési módok: Átlapolt egysoros Egyhevederes Szegecskötés készítése: Kalapács Fejez l Szegecsszár Zárófej Gyám Kéthevederes l = 1,5d l = 0,5d félgömb zárófej süllyesztett fejhez 2

3 3

4 HEGESZTETT KÖTÉSEK A kötés helyén az alapanyagot hevítjük majd sajtolással vagy az anyag megömlesztésével egyesítjük. Köt hegesztési eljárások - Ömleszt hegesztés - Sajtolóhegesztés - Ömlesztve sajtoló hegesztés Ömleszt hegesztés Az alapanyagot megolvasztva hozaganyaggal (hegeszt pálca, elektróda) egyesítjük az alkatrészeket. GÁZHEGESZTÉS Acetilén Hegeszt pálca Oxigén Hegeszt pisztoly A láng magas h foka megolvasztja az alapanyagot és a pálcát. A kötés min ségét nagymértékben befolyásolja a hegeszt pálca anyaga. VARRATFAJTÁK Töml k Szimmetrikus peremvarrat, 1-3 mm vastagságig I - varrat, 3-5 mm vastagságig V - varrat,6-10 mm vastagságig Y - varrat, mm vastagságig X - varrat, mm vastagságig sarokvarrat Kett s sarokvarrat 4

5 Ívhegesztés: Az olvasztáshoz szükséges h t elektromos ívvel hozzák létre. Az áramforrás: - hegeszt transzformátor, vagy - hegeszt dinamó Az ív létesítéséhez kis feszültség és nagy áramer sség szükséges. Pálca Pálcafogó Állítható vasmag ~ Az ív fenntartása érdekében a pálcák bevonattal készülnek. Transzformátor A bevonat elzárja a leveg t az ívt l, a varrat felületén megszilárdul és megakadályozza a gyors leh lést, a varrat megedz dését. Az ívhegesztésnél alkalmazott varratok megegyeznek az el bbiekkel. A kézi ívhegesztés adatai: - Gyújtófeszültség: V - Üzemi feszültség: V - Áramer sség: A A beállítandó hegeszt áram a hegeszt pálca átmér jének függvénye: I = 40 D 30 [A] D: az elektróda átmér je [mm]. Véd gázas hegesztés: ~ az ív környezetében a megolvadt fém oxidációját véd gáz alkalmazásával akadályozza meg. Véd gáz lehet: - argon - széndioxid AFI- hegesztés Argon véd gázas Fogyóelektródás Ívhegesztés - a hegeszt pálca a hozaganyag AWI- hegesztés Argon véd gázas Wolfram elektródás Ívhegesztés - az ív a wolfram elektróda és a tárgy között keletkezik, - a pálcát az ívbe tartva olvasztjuk meg. CO 2 - véd gázas fogyóelektródás hegesztés. 5

6 A véd gázas ívhegesztés vázlata: Hegeszt pisztoly - CO 2 A hegeszt pisztolyon egyidej leg lép ki a véd gáz és a folyamatos el tolású acélhuzal, mint hozaganyag. FORRASZTÁS Az összekötend elemek közé ömlesztett forraszanyagot viszünk. A forrasz alacsony olvadáspontja miatt (T olv. = o C) az alapanyag szilárd marad. A kötést a megszilárduló forraszanyag biztosítja. Két változata: - lágy forrasztás forrasz: forrasztóón - kemény forrasztás forrasz: réz vagy ezüst A forrasztás eszközei: - forrasztólámpa - forrasztópáka - hegeszt készülék Elektromos páka Transzformátor és huzaldob Véd gáz - argon Ellenálláshuzal /f tés/ Forrasztócsúcs /réz, különleges ötvözet/ Csak tiszta felületek forraszthatók. mechanikus és vegyi tisztítás A forrasztáshoz szükséges anyagok: híg sósav, foszforsav, forrasztósó, gyanta. RAGASZTÁS A felületek közé vékony ragasztóréteget viszünk, amely adhéziós kötést biztosít. A fémragasztók általában két komponens m anyagragasztók. Felületel készítés: tisztítás, aktivizálás (mechanikai vagy vegyi) Kötési id : ragasztótól függ en 1-2 perc óra. Ragasztott kötések: 6

7 Oldható kötések Az alkatrészek és a köt elemek jelent sebb sérülése nélkül oldható a kötés. CSAVARKÖTÉS A leggyakrabban alkalmazott kötési mód. - A kötést egy menetes orsó /csavarorsó/ és egy menetes furat /csavaranya/ segítségével hozzuk létre. A csavarvonal származtatása: Menetprofilok: Élesmenet Trapézmenet Zsinórmenet D csavarvonal D : a menetemelkedés szöge h: menetemelkedés h Köt csavarokhoz használják, a nagyobb súrlódás miatt az egyenl szárú háromszög profilt alkalmaznak. Mozgató csavarokhoz használják, lehetnek egy vagy két bekezdés ek. Szennyez désre érzéketlen, vasúti kocsik összekapcsolásához, cs szerelvényekhez használják. Métermenet jelölése Anya 60 0 h Orsó Normál métermenet jelölése: M Pl. M 10 Finommenet jelölése: M x h Pl. M 16 x 1,5 Normál menet Finom menet D h D x h M 8 1,25 M 8 x 1 M10 1,5 M 10 x 1,25 M16 2 M 16 x 1,5 M20 2,5 M 20 x 2 M24 3 M 24 x 2 M30 3,5 M 30 x 2 M 36 4 M 36 x 3 Köt csavarok: D Hatlapfej csavar Bels kulcsnyílású csavar Hengeresfej Félgömbfej Ászok- vagy t csavar Süllyesztett fej Lencsefej 7

8 Csavaranyák: Füles (szárnyas) anya LE RÁ RÁ LE Hatlapfej anya Koronás anya Jobbmenet Balmenet Alátétek: A csavaranya egyenletes felfekvését biztosítja, a szorítóer t egyenletesen elosztja, védi a felületet a sérülést l esetenként a csavarbiztosítással együtt. Fajtái: Nyers Fényes Rugós Példák csavarkötésekre: Csavarbiztosítások: Lazulás ellen mozgó, rázkódó gépeken a csavarokat biztosítani kell. Megoldások: - rugós alátét - küls -bels fogas alátét - kétanyás biztosítás - sasszeges biztosítás a) b) - lemezes, huzalos biztosítás a) és b) - csavaranya m anyag gy r betéttel c) c) 8

9 CSAPSZEGKÖTÉSEK: Alkatrészek között csuklós kapcsolatot létesít. A terhelés iránya általában mer leges a csapszeg tengelyvonalára, igénybevétele palástnyomás és nyírás. alátétgy r csapszeg sasszeg TENGELYKÖTÉSEK: A tengelyen elhelyezked gépelemek (ékszíj, tárcsa, fogaskerék stb.) rögzítésére alkalmazzák. Reteszkötés: Alakzáró kötés, a tengely körüli elfordulást megakadályozza, de tengelyirányú elmozdulás ellen az alkatrészt egyéb módon biztosítani kell. retesz agy tengely Hornyos retesz és fészek Fészkes retesz és hornya Íves retesz A mély horony a tengelyvéget gyengíti, ezért nagyobb nyomatékok átvitelére nem alkalmas. Ékkötések Különbség az ék és a retesz között: ékkötésnél a köt elem felülete lejt s, így a kötéskor sugárirányú er hatás ébred. Az ékfelület lejtése: 1-2% Hornyos ék Fészkes ék Orros ék Bordás tengelykötés Nagy nyomatékok átvitelére tengelyirányú elmozdulás lehet sége mellett. Jellemz méretek: D, d, b, z (bordaszám) Bordás tengely profilja: d b 9 D

10 FORGÁST KÖZVETÍT GÉPELEMEK Az egyes alkatrészek (pl. fogaskerekek, lánckerekek stb.) forgó mozgását teszik lehet vé. Ezek: - tengelyek, csapok - csapágyak TENGELYEK, CSAPOK: Forgó alkatrészeket hordoznak általában energiaközl funkciót látnak el Forgó tengelyek: a tengely a (csapágyazással) a szerelt elemekkel együtt forog Álló tengelyek: a tengely áll, a szerelt elemek csapágyazva elfordulnak a tengelyen Kialakítás szerint a tengelyek lehetnek: - egyenes tengely - görbített tengely: - síkban görbített - térben görbített Tengelyterhelések: CSAPÁGYAK Feladatuk: a tengelyek alátámasztása, a forgó mozgás lehet vé tétele, és a tengelyre ható er k felvétele CSAPÁGYAK Siklócsapágyak Gördül csapágyak Szemcsapágy Osztott csapágy Talpcsapágy Persely nélküli Perselyes Motorf csapágy Radiális Axiális Radiax 10

11 Siklócsapágyak: Tengelycsap csúszó súrlódással egy perselyben fut. A csap nagy felületen érintkezik a csapággyal, ezért a lökésszer terhelést jól bírják, a fordulatszám változásra érzékenyek. A tökéletes kenésr l a csap és a persely között gondoskodni kell! Szemcsapágy: Alkalmazása: - kis fordulatszám - kis terhelés Kenés: zsírral Osztott csapágy: Cserélhet persely, felújítása egyszer bb Jobb siklási tulajdonság, persely anyaga: öntöttvas, bronz, ón-, ólom- és rézötvözet bélés acél, m anyag, önken porkohászati eljárással készített csapágyak - A csapágyház és a persely is két darabból készül, ami szerelésüket megkönnyíti. - A csapágy jellemz je a nagy terhelhet ség és a kis önsúly - Bels égés motorok f tengelycsapágyaként használják - Csapágy: acélvázra épített többréteg, bronz és ón-ólom fehérfémb l készül Gördül csapágyak Gördül elemeken fordul el a tengely. El ny: gördülési ellenállás kisebb mint a csúszósurlódás ( f ) Gördül elemek: 11

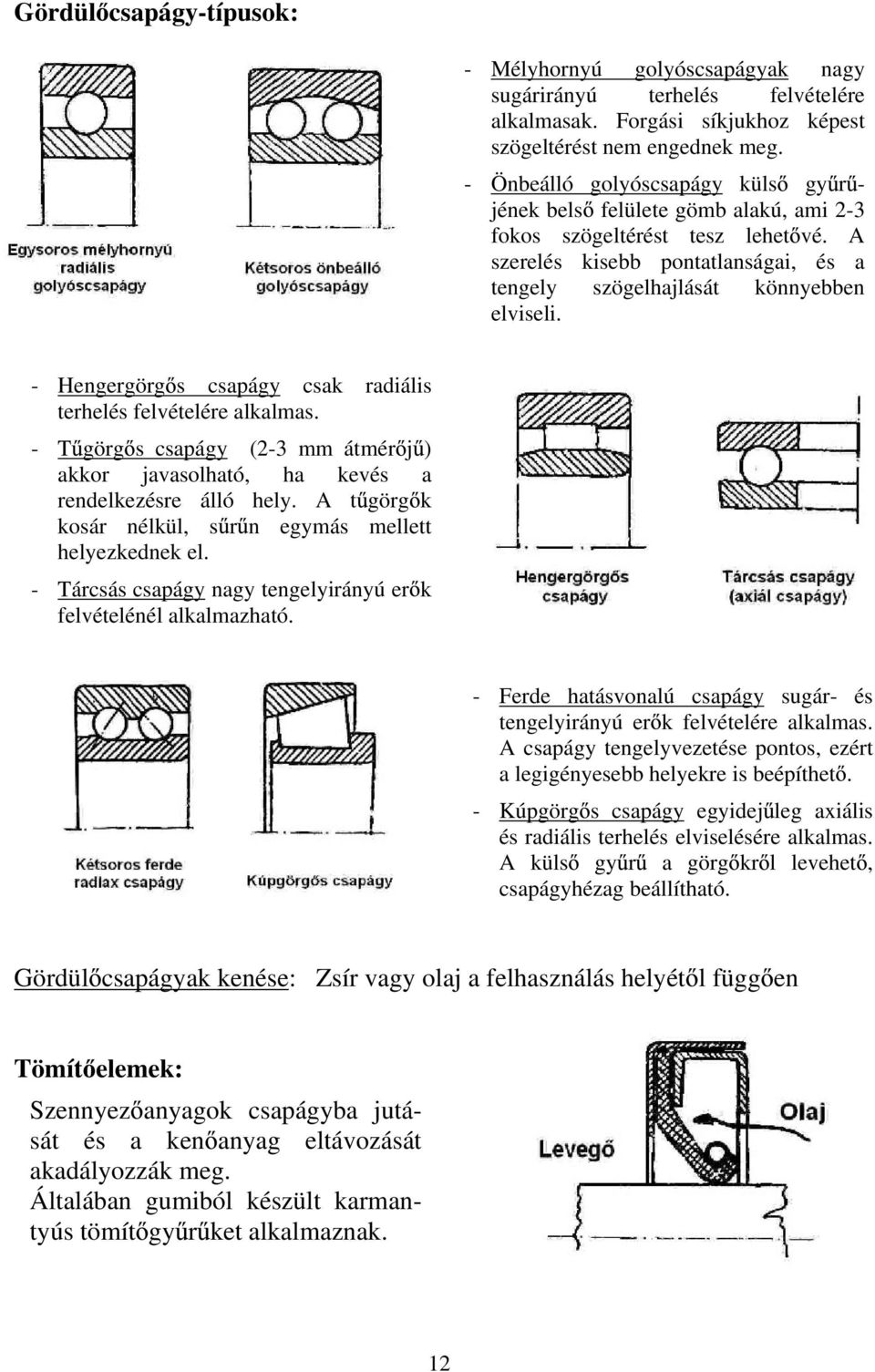

12 Gördül csapágy-típusok: - Mélyhornyú golyóscsapágyak nagy sugárirányú terhelés felvételére alkalmasak. Forgási síkjukhoz képest szögeltérést nem engednek meg. - Önbeálló golyóscsapágy küls gy r - jének bels felülete gömb alakú, ami 2-3 fokos szögeltérést tesz lehet vé. A szerelés kisebb pontatlanságai, és a tengely szögelhajlását könnyebben elviseli. - Hengergörg s csapágy csak radiális terhelés felvételére alkalmas. - T görg s csapágy (2-3 mm átmér j ) akkor javasolható, ha kevés a rendelkezésre álló hely. A t görg k kosár nélkül, s r n egymás mellett helyezkednek el. - Tárcsás csapágy nagy tengelyirányú er k felvételénél alkalmazható. - Ferde hatásvonalú csapágy sugár- és tengelyirányú er k felvételére alkalmas. A csapágy tengelyvezetése pontos, ezért a legigényesebb helyekre is beépíthet. - Kúpgörg s csapágy egyidej leg axiális és radiális terhelés elviselésére alkalmas. A küls gy r a görg kr l levehet, csapágyhézag beállítható. Gördül csapágyak kenése: Zsír vagy olaj a felhasználás helyét l függ en Tömít elemek: Szennyez anyagok csapágyba jutását és a ken anyag eltávozását akadályozzák meg. Általában gumiból készült karmantyús tömít gy r ket alkalmaznak. 12
