1 Omnisports Training - MEGJEGYZÉS Ennek a 3 terméknek a Lumaflex aljzattól eltérő más tartóra történő felragasztása nem tesz eleget az EN szabvány követelményeinek, és ebből következően az nem tekinthető sportpadlónak. Annak érdekében, hogy az ügyfél számára biztosítani lehessen a termék legmegfelelőbb használatát, a megfelelőség garantálása céljából gondosan követni kell ezt a fektetési útmutatót. Ellenkező esetben a Tarkett Sports nem felel a fektetést követő károkért. A termék alábbi előírásoktól eltérő célokra történő használatához a Tarkett előzetes hozzájárulására van szükség. Ha további információkra van szüksége, vegye fel a kapcsolatot Tarkett kereskedőjével, aki megfelelő tanácsokkal szolgál az Ön számára. Választható fektetési technikák A padlóalapnak száraznak, simának, tisztának, erősnek és repedésektől mentesnek kell lenni. Ha a padlóalap túlságosan porózus, akkor epoxigyanta elterítésével vízhatlanná kell tenni. CTSB specifikáció NF P : sportpadló alap: a kiemelkedések és a mélyedések nagysága nem haladhatja meg a 6 mm-t egy 3 m-es vonalzóval ellenőrizve, és a padlóalap nedvességtartalma nem haladhatja meg a 4,5%-ot - P DTU 53-2: Ragasztott műanyag padlóborítás Az Omnisports Speed and Omnisports Compact speciálisan úgy vannak megtervezve, hogy teljesen a padlóalapra lehessen ragasztani. A padlóalap típusa Megengedett nedvességtartalom Sima padlóalap Kiemelkedések és bemélyedések < 6 mm a 3 méteres vonalzóval ellenőrizve Korlátozott felületi korrigálás az NF P szabvány teljesítése céljából Beton Beton <4,5% <4,5% vagy azzal egyenlő szabvány nem sima A padlóalap szintezése vagy kiegyenlítése A padlóalap szintezése vagy kiegyenlítése (1) (nedvességálló szigetelőrétegre vagy kiegyenlítő beton borításra) Anhidrit Anhidrit <0,5% <0,5% sima nem sima A padlóalap szintezése vagy kiegyenlítése (2) A padlóalap szintezése vagy kiegyenlítése (2) Anhidrit >0.5% és <1.5% hagyja kicsit tovább száradni sima Aszfalttal borított Száraz nem sima Aszfalttal borított Száraz A padlóalap szintezése vagy kiegyenlítése (3) 1 Márka Termékek Weboldal Eurocol Bostik Bostik Lanko 963 Helmiplan HP3* Ardasol3* Roxol HR4* 173 Soldur* * ezen termékek mindegyikéhez különböző alapozók használhatók - a megfelelő terméket illetően kérdezze meg a gyártót 1

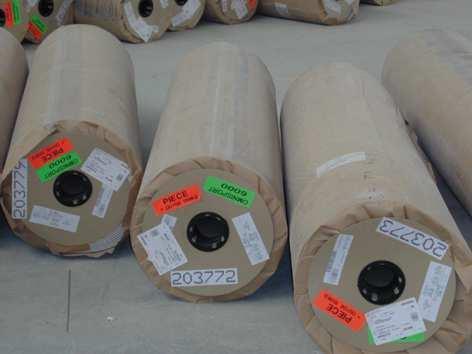

2 2 Márka Termékek Weboldal Alphy Eurocol Univerzális alapozó 3 Ennél a konkrét padlóalapnál forduljon további tanácsért a megadott gyártók valamelyikéhez Az összes felsorolt terméknél Kövesse a gyártó fektetési utasításait Tárolási feltételek Az Omnisports tekercseket fektetve, sima/sík, száraz és minden egyenetlenségtől mentes felületen kell tárolni. A tekercseket nem szabad egymásra rakva tárolni. A tekercsek pozícionálása (a különböző fektetési módok mindegyikénél) A helyiségben a hőmérsékletnek a padlóalap szintjén 12 C (53 F) és 16 C (43 F) között kell lennie. Jelölje ki a középvonalat a sportcsarnok/tornaterem padlóján. Pozícionálja a tekercseket ehhez a középvonalhoz, az elrendezési rajzot követve. Induljon el a középvonal közepénél, tekerje le a tekercseket a sportcsarnok/tornaterem hátulja felé. A letekerést váltakozó irányba végezze (a faminta kivételével), egymás pereméhez igazítva a lapokat. Szükség esetén vágja le megfelelően a szegélyeket. A lapok hegesztése előtt hagyja legalább 48 órán át kötni az Omnisports-ot. Ezen idő alatt a sportcsarnok/tornaterem hőmérsékletét a megadott tartományon belül kell tartani. A relatív páratartalomnak 75% körülinek kell lennie, ez azt jelenti, hogy folyamatosan működtetni kell a szellőztetést, illetve hideg időben a fűtést. 2

3 Ahogy azt már említettük, a fektetés kétféleképpen végezhető, átlósan vagy hosszanti irányban. Az egyszínű Omnisports-ot a következő rajznak megfelelően kell letekerni. A famintát ugyanolyan módon kell letekerni: Letekerési irány 20 fm 3

4 Letekerési irány A padlóalapnak tisztának, száraznak, simának, repedésmentesnek, nyomásállónak és minden olyan anyagtól mentesnek kell lennie, ami megakadályozhatja a megfelelő ragadást. Óvatosan hajlítsa vissza félig a lapokat a tornaterem első felében. Ügyeljen rá, hogy a lapok ne mozduljanak el az eredeti helyzetükből. Vigye fel a ragasztóanyagot a szabaddá tett padlóalap felületre, a középső csíkoktól kezdve és kifelé haladva. Egyszerre két vagy három lapot ragasszon le. A ragasztót egyenletes rétegekben vigye fel a padlóalapra. Annak biztosítása érdekében, hogy a ragasztó megfelelő módon átkerüljön a padlóborítás hátoldalára, ne ragasszon le egyszerre túl nagy területeket. Normálisan abszorbens padlóalap esetén a vékony, fogazott spatulával felhasznált ragasztóanyag mennyiség kb. 350 g/m². A ragasztóanyag gyártója által megadott kötési idő elteltével fektesse le a borítást a padlóalapra. Ezután egy 50 kg-os henger segítségével meg kell akadályozni, hogy buborékok alakuljanak ki a padlóalap és a borítás között. A Tarkett Sports által javasolt ragasztóanyag: MANG márka: Polymang HPE, Polymang SM, Sader márka: Sadertac S41, Sadertac V3 Miplacol márka: Miplafix 700, Miplafix 300 Bostik gyártócég: 4

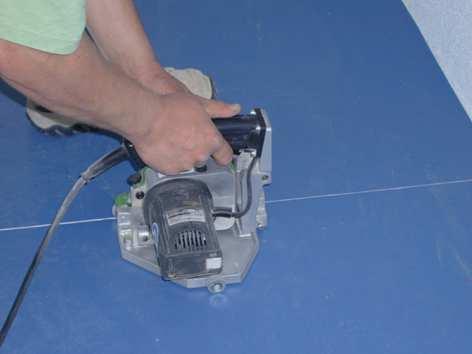

5 Hegesztés (mind a három fektetési módnál megegyezik) Trimmelés Ezt a műveletet hajlított pengével ellátott elektromos szerszámmal kell elvégezni, a horony mérete a hegesztőpálca átmérőjétől és a termék vastagságától függ: 5 mm vastag => 5 mm-es hegesztőpálca a trimmelés szélessége 4,3 mm, mélysége 2mm Omnisports Speed 3,45 mm vastag => 4 mm-es hegesztőpálca a trimmelés szélessége 3,3 mm, mélysége 2 mm Omnisports Compact 2 mm vastag => 4 mm-es hegesztőpálca a trimmelés szélessége 3,3 mm, mélysége 1,13 mm Horony Kétoldalú ragasztószalag vagy ragasztó Maximum 1 mm-es hézag Padlóalap Trimmelőgép A hegesztés Ehhez a művelethez erősen ajánlott automata hegesztőkocsit használni, amelynek segítségével sokkal szabályosabb és jobb minőségű varrat készíthető. Az Omnisports hegesztése előtt, mindenek előtt egy levágott darabon ki kell próbálni a hegesztést annak ellenőrzése céljából, hogy a hőmérséklet, a nyomás és a sebesség lehetővé teszi-e az anyag esetében a jó hegesztés elvégzését. 5

6 A varrat visszavágása A varrat forró Első trimmelés a kihűlés előtt Második trimmelés a kihűlés után A trimmeléshez szükséges szerszám: Negyedhold kés vagy sarló alakú kés vezetősínnel. A játéktér vonalainak felfestése 1. Állandó jelölések: Conipur 45 BASF AG telefon A felvitelkor mindig kövesse a gyártó utasításait. 2. Ideiglenes jelölések A csíkok gyártója a 3M referencia cm szélesség - A felvitelkor mindig kövesse a gyártó utasításait. 6
