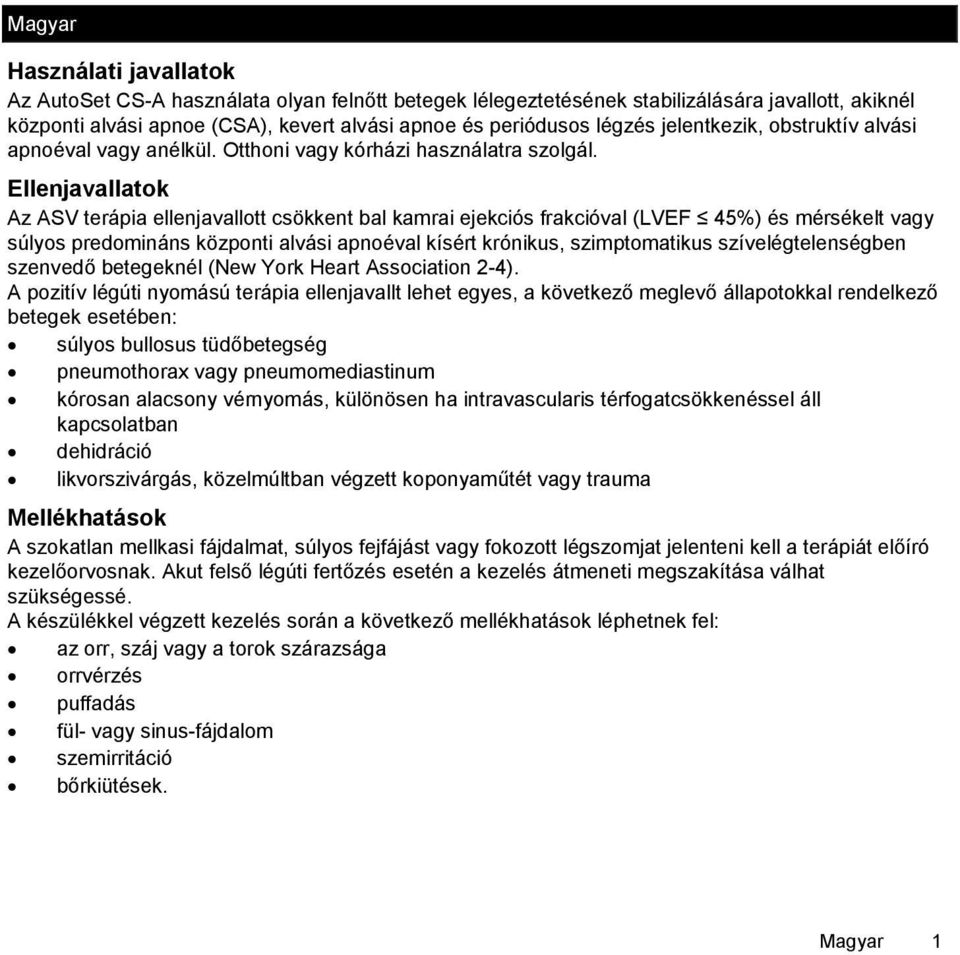

2 Magyar Használati javallatok Az AutoSet CS-A használata olyan felnőtt betegek lélegeztetésének stabilizálására javallott, akiknél központi alvási apnoe (CSA), kevert alvási apnoe és periódusos légzés jelentkezik, obstruktív alvási apnoéval vagy anélkül. Otthoni vagy kórházi használatra szolgál. Ellenjavallatok Az ASV terápia ellenjavallott csökkent bal kamrai ejekciós frakcióval (LVEF 45%) és mérsékelt vagy súlyos predomináns központi alvási apnoéval kísért krónikus, szimptomatikus szívelégtelenségben szenvedő betegeknél (New York Heart Association 2-4). A pozitív légúti nyomású terápia ellenjavallt lehet egyes, a következő meglevő állapotokkal rendelkező betegek esetében: súlyos bullosus tüdőbetegség pneumothorax vagy pneumomediastinum kórosan alacsony vérnyomás, különösen ha intravascularis térfogatcsökkenéssel áll kapcsolatban dehidráció likvorszivárgás, közelmúltban végzett koponyaműtét vagy trauma Mellékhatások A szokatlan mellkasi fájdalmat, súlyos fejfájást vagy fokozott légszomjat jelenteni kell a terápiát előíró kezelőorvosnak. Akut felső légúti fertőzés esetén a kezelés átmeneti megszakítása válhat szükségessé. A készülékkel végzett kezelés során a következő mellékhatások léphetnek fel: az orr, száj vagy a torok szárazsága orrvérzés puffadás fül- vagy sinus-fájdalom szemirritáció bőrkiütések. Magyar 1

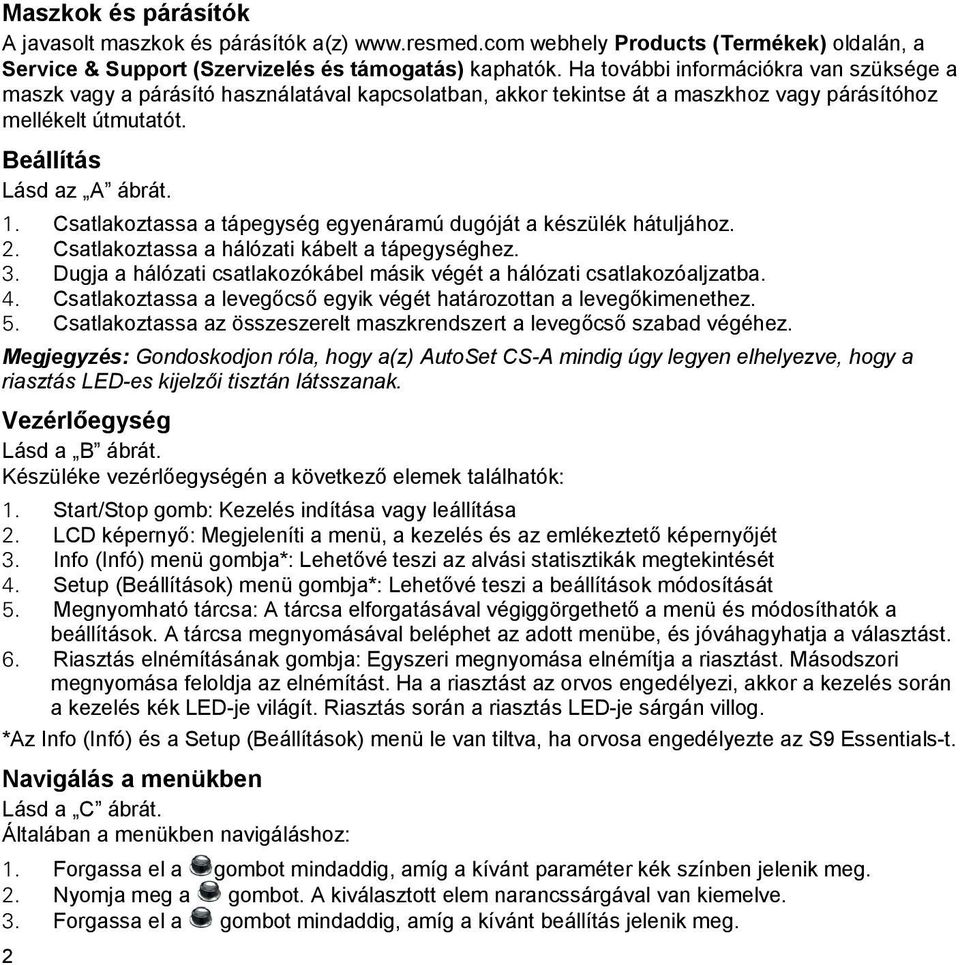

3 Maszkok és párásítók A javasolt maszkok és párásítók a(z) webhely Products (Termékek) oldalán, a Service & Support (Szervizelés és támogatás) kaphatók. Ha további információkra van szüksége a maszk vagy a párásító használatával kapcsolatban, akkor tekintse át a maszkhoz vagy párásítóhoz mellékelt útmutatót. Beállítás Lásd az A ábrát. 1. Csatlakoztassa a tápegység egyenáramú dugóját a készülék hátuljához. 2. Csatlakoztassa a hálózati kábelt a tápegységhez. 3. Dugja a hálózati csatlakozókábel másik végét a hálózati csatlakozóaljzatba. 4. Csatlakoztassa a levegőcső egyik végét határozottan a levegőkimenethez. 5. Csatlakoztassa az összeszerelt maszkrendszert a levegőcső szabad végéhez. Megjegyzés: Gondoskodjon róla, hogy a(z) AutoSet CS-A mindig úgy legyen elhelyezve, hogy a riasztás LED-es kijelzői tisztán látsszanak. Vezérlőegység Lásd a B ábrát. Készüléke vezérlőegységén a következő elemek találhatók: 1. Start/Stop gomb: Kezelés indítása vagy leállítása 2. LCD képernyő: Megjeleníti a menü, a kezelés és az emlékeztető képernyőjét 3. Info (Infó) menü gombja*: Lehetővé teszi az alvási statisztikák megtekintését 4. Setup (Beállítások) menü gombja*: Lehetővé teszi a beállítások módosítását 5. Megnyomható tárcsa: A tárcsa elforgatásával végiggörgethető a menü és módosíthatók a beállítások. A tárcsa megnyomásával beléphet az adott menübe, és jóváhagyhatja a választást. 6. Riasztás elnémításának gombja: Egyszeri megnyomása elnémítja a riasztást. Másodszori megnyomása feloldja az elnémítást. Ha a riasztást az orvos engedélyezi, akkor a kezelés során a kezelés kék LED-je világít. Riasztás során a riasztás LED-je sárgán villog. *Az Info (Infó) és a Setup (Beállítások) menü le van tiltva, ha orvosa engedélyezte az S9 Essentials-t. Navigálás a menükben Lásd a C ábrát. Általában a menükben navigáláshoz: 1. Forgassa el a gombot mindaddig, amíg a kívánt paraméter kék színben jelenik meg. 2. Nyomja meg a gombot. A kiválasztott elem narancssárgával van kiemelve. 3. Forgassa el a gombot mindaddig, amíg a kívánt beállítás jelenik meg. 2

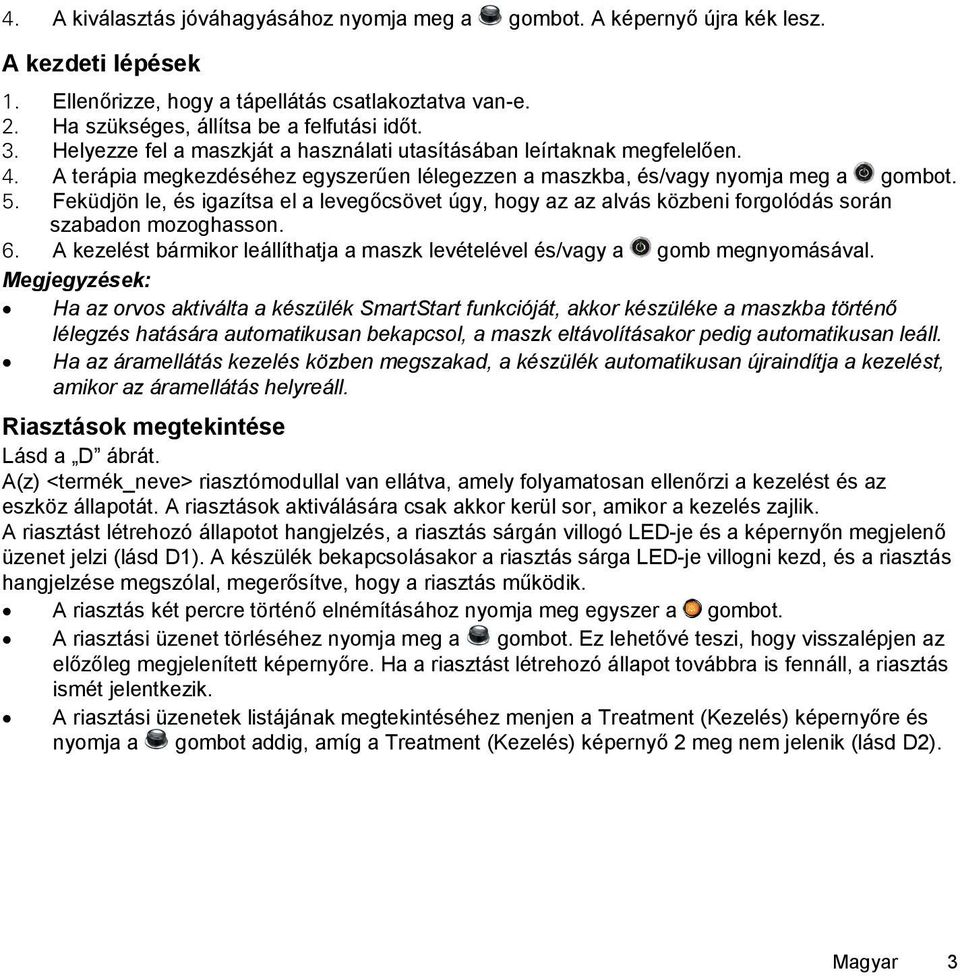

4 4. A kiválasztás jóváhagyásához nyomja meg a gombot. A képernyő újra kék lesz. A kezdeti lépések 1. Ellenőrizze, hogy a tápellátás csatlakoztatva van-e. 2. Ha szükséges, állítsa be a felfutási időt. 3. Helyezze fel a maszkját a használati utasításában leírtaknak megfelelően. 4. A terápia megkezdéséhez egyszerűen lélegezzen a maszkba, és/vagy nyomja meg a gombot. 5. Feküdjön le, és igazítsa el a levegőcsövet úgy, hogy az az alvás közbeni forgolódás során szabadon mozoghasson. 6. A kezelést bármikor leállíthatja a maszk levételével és/vagy a gomb megnyomásával. Megjegyzések: Ha az orvos aktiválta a készülék SmartStart funkcióját, akkor készüléke a maszkba történő lélegzés hatására automatikusan bekapcsol, a maszk eltávolításakor pedig automatikusan leáll. Ha az áramellátás kezelés közben megszakad, a készülék automatikusan újraindítja a kezelést, amikor az áramellátás helyreáll. Riasztások megtekintése Lásd a D ábrát. A(z) <termék_neve> riasztómodullal van ellátva, amely folyamatosan ellenőrzi a kezelést és az eszköz állapotát. A riasztások aktiválására csak akkor kerül sor, amikor a kezelés zajlik. A riasztást létrehozó állapotot hangjelzés, a riasztás sárgán villogó LED-je és a képernyőn megjelenő üzenet jelzi (lásd D1). A készülék bekapcsolásakor a riasztás sárga LED-je villogni kezd, és a riasztás hangjelzése megszólal, megerősítve, hogy a riasztás működik. A riasztás két percre történő elnémításához nyomja meg egyszer a gombot. A riasztási üzenet törléséhez nyomja meg a gombot. Ez lehetővé teszi, hogy visszalépjen az előzőleg megjelenített képernyőre. Ha a riasztást létrehozó állapot továbbra is fennáll, a riasztás ismét jelentkezik. A riasztási üzenetek listájának megtekintéséhez menjen a Treatment (Kezelés) képernyőre és nyomja a gombot addig, amíg a Treatment (Kezelés) képernyő 2 meg nem jelenik (lásd D2). Magyar 3

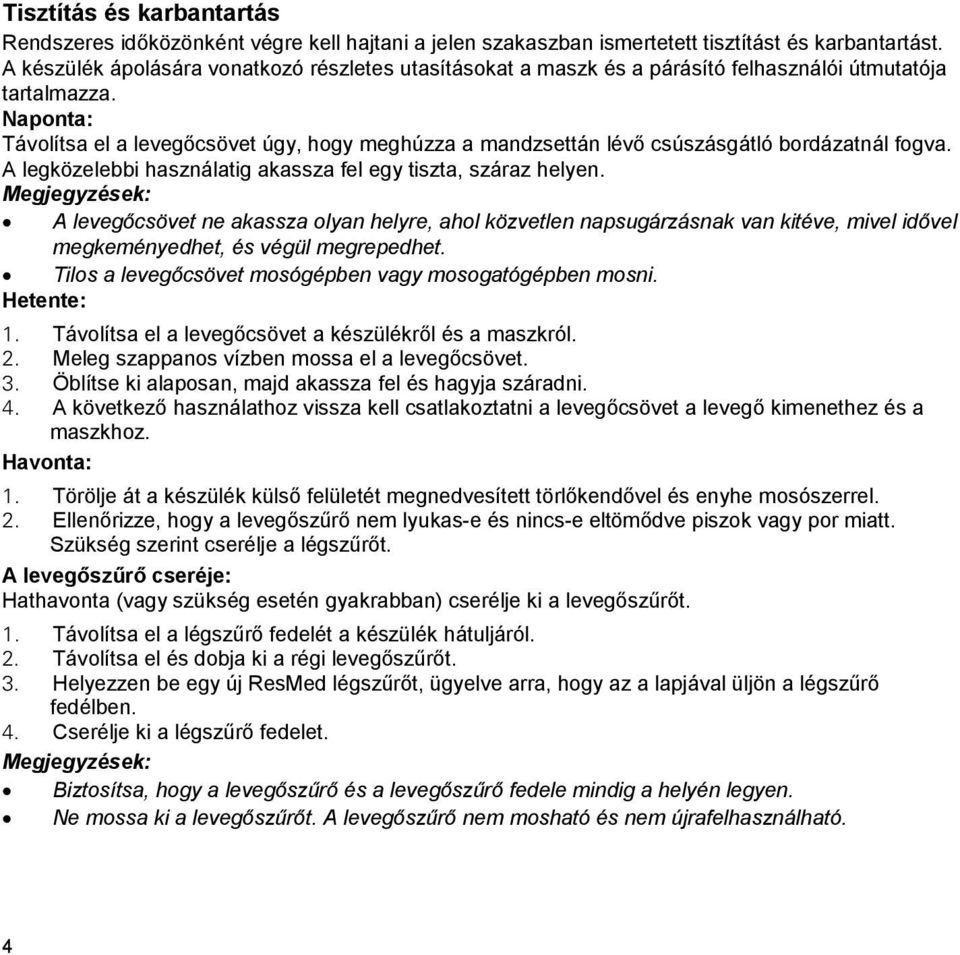

5 Tisztítás és karbantartás Rendszeres időközönként végre kell hajtani a jelen szakaszban ismertetett tisztítást és karbantartást. A készülék ápolására vonatkozó részletes utasításokat a maszk és a párásító felhasználói útmutatója tartalmazza. Naponta: Távolítsa el a levegőcsövet úgy, hogy meghúzza a mandzsettán lévő csúszásgátló bordázatnál fogva. A legközelebbi használatig akassza fel egy tiszta, száraz helyen. Megjegyzések: A levegőcsövet ne akassza olyan helyre, ahol közvetlen napsugárzásnak van kitéve, mivel idővel megkeményedhet, és végül megrepedhet. Tilos a levegőcsövet mosógépben vagy mosogatógépben mosni. Hetente: 1. Távolítsa el a levegőcsövet a készülékről és a maszkról. 2. Meleg szappanos vízben mossa el a levegőcsövet. 3. Öblítse ki alaposan, majd akassza fel és hagyja száradni. 4. A következő használathoz vissza kell csatlakoztatni a levegőcsövet a levegő kimenethez és a maszkhoz. Havonta: 1. Törölje át a készülék külső felületét megnedvesített törlőkendővel és enyhe mosószerrel. 2. Ellenőrizze, hogy a levegőszűrő nem lyukas-e és nincs-e eltömődve piszok vagy por miatt. Szükség szerint cserélje a légszűrőt. A levegőszűrő cseréje: Hathavonta (vagy szükség esetén gyakrabban) cserélje ki a levegőszűrőt. 1. Távolítsa el a légszűrő fedelét a készülék hátuljáról. 2. Távolítsa el és dobja ki a régi levegőszűrőt. 3. Helyezzen be egy új ResMed légszűrőt, ügyelve arra, hogy az a lapjával üljön a légszűrő fedélben. 4. Cserélje ki a légszűrő fedelet. Megjegyzések: Biztosítsa, hogy a levegőszűrő és a levegőszűrő fedele mindig a helyén legyen. Ne mossa ki a levegőszűrőt. A levegőszűrő nem mosható és nem újrafelhasználható. 4

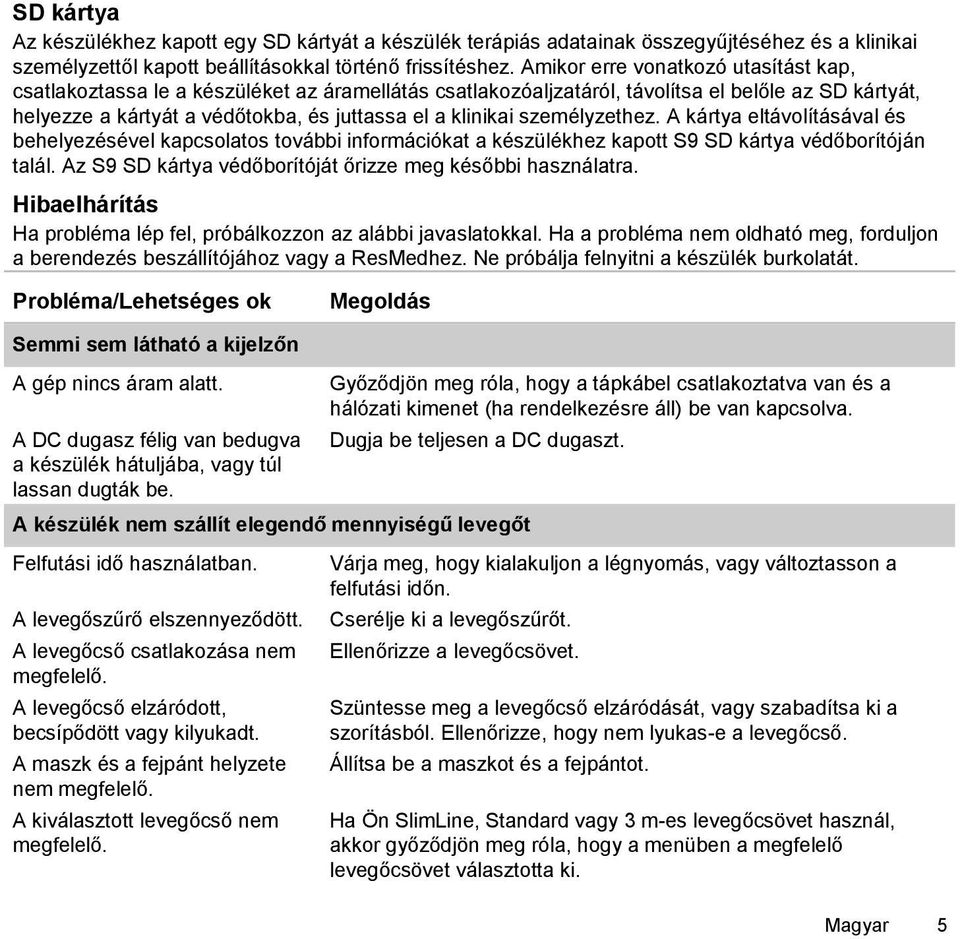

6 SD kártya Az készülékhez kapott egy SD kártyát a készülék terápiás adatainak összegyűjtéséhez és a klinikai személyzettől kapott beállításokkal történő frissítéshez. Amikor erre vonatkozó utasítást kap, csatlakoztassa le a készüléket az áramellátás csatlakozóaljzatáról, távolítsa el belőle az SD kártyát, helyezze a kártyát a védőtokba, és juttassa el a klinikai személyzethez. A kártya eltávolításával és behelyezésével kapcsolatos további információkat a készülékhez kapott S9 SD kártya védőborítóján talál. Az S9 SD kártya védőborítóját őrizze meg későbbi használatra. Hibaelhárítás Ha probléma lép fel, próbálkozzon az alábbi javaslatokkal. Ha a probléma nem oldható meg, forduljon a berendezés beszállítójához vagy a ResMedhez. Ne próbálja felnyitni a készülék burkolatát. Probléma/Lehetséges ok Megoldás Semmi sem látható a kijelzőn A gép nincs áram alatt. A DC dugasz félig van bedugva a készülék hátuljába, vagy túl lassan dugták be. A készülék nem szállít elegendő mennyiségű levegőt Győződjön meg róla, hogy a tápkábel csatlakoztatva van és a hálózati kimenet (ha rendelkezésre áll) be van kapcsolva. Dugja be teljesen a DC dugaszt. Felfutási idő használatban. A levegőszűrő elszennyeződött. A levegőcső csatlakozása nem megfelelő. A levegőcső elzáródott, becsípődött vagy kilyukadt. A maszk és a fejpánt helyzete nem megfelelő. A kiválasztott levegőcső nem megfelelő. Várja meg, hogy kialakuljon a légnyomás, vagy változtasson a felfutási időn. Cserélje ki a levegőszűrőt. Ellenőrizze a levegőcsövet. Szüntesse meg a levegőcső elzáródását, vagy szabadítsa ki a szorításból. Ellenőrizze, hogy nem lyukas-e a levegőcső. Állítsa be a maszkot és a fejpántot. Ha Ön SlimLine, Standard vagy 3 m-es levegőcsövet használ, akkor győződjön meg róla, hogy a menüben a megfelelő levegőcsövet választotta ki. Magyar 5

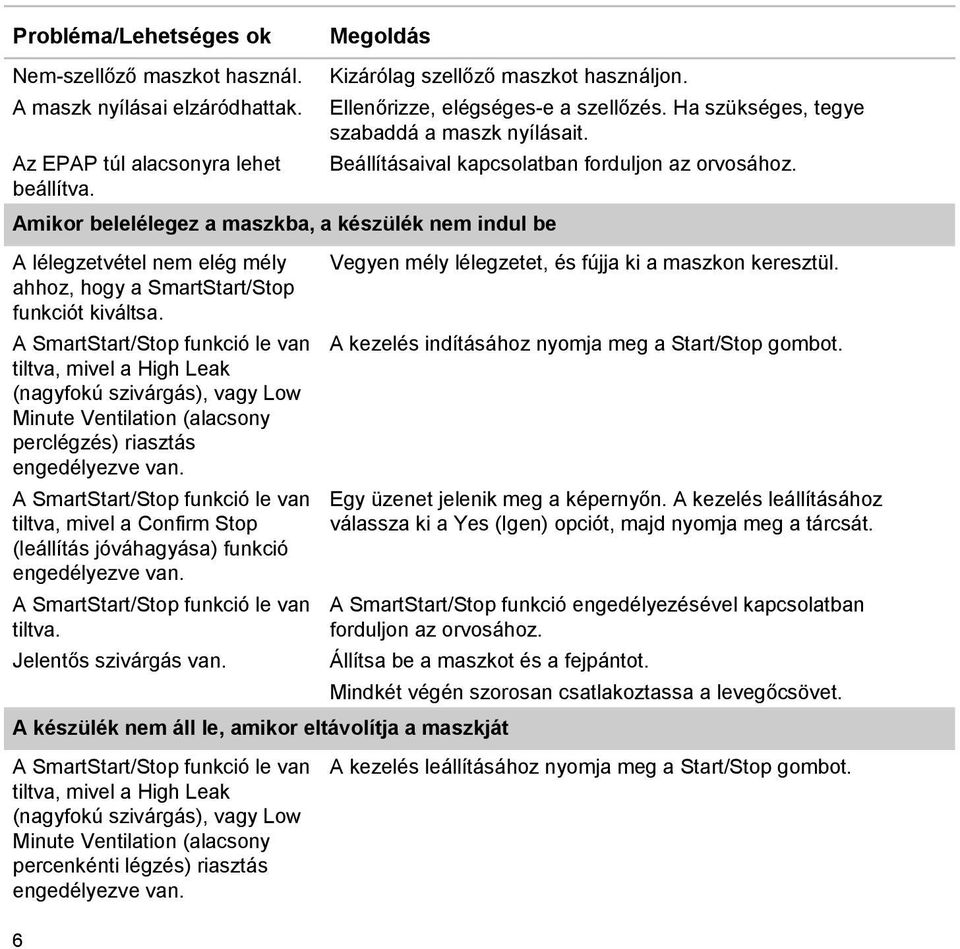

7 Probléma/Lehetséges ok Nem-szellőző maszkot használ. A maszk nyílásai elzáródhattak. Az EPAP túl alacsonyra lehet beállítva. 6 Megoldás Kizárólag szellőző maszkot használjon. Amikor belelélegez a maszkba, a készülék nem indul be A lélegzetvétel nem elég mély ahhoz, hogy a SmartStart/Stop funkciót kiváltsa. A SmartStart/Stop funkció le van tiltva, mivel a High Leak (nagyfokú szivárgás), vagy Low Minute Ventilation (alacsony perclégzés) riasztás engedélyezve van. A SmartStart/Stop funkció le van tiltva, mivel a Confirm Stop (leállítás jóváhagyása) funkció engedélyezve van. A SmartStart/Stop funkció le van tiltva. Jelentős szivárgás van. A készülék nem áll le, amikor eltávolítja a maszkját A SmartStart/Stop funkció le van tiltva, mivel a High Leak (nagyfokú szivárgás), vagy Low Minute Ventilation (alacsony percenkénti légzés) riasztás engedélyezve van. Ellenőrizze, elégséges-e a szellőzés. Ha szükséges, tegye szabaddá a maszk nyílásait. Beállításaival kapcsolatban forduljon az orvosához. Vegyen mély lélegzetet, és fújja ki a maszkon keresztül. A kezelés indításához nyomja meg a Start/Stop gombot. Egy üzenet jelenik meg a képernyőn. A kezelés leállításához válassza ki a Yes (Igen) opciót, majd nyomja meg a tárcsát. A SmartStart/Stop funkció engedélyezésével kapcsolatban forduljon az orvosához. Állítsa be a maszkot és a fejpántot. Mindkét végén szorosan csatlakoztassa a levegőcsövet. A kezelés leállításához nyomja meg a Start/Stop gombot.

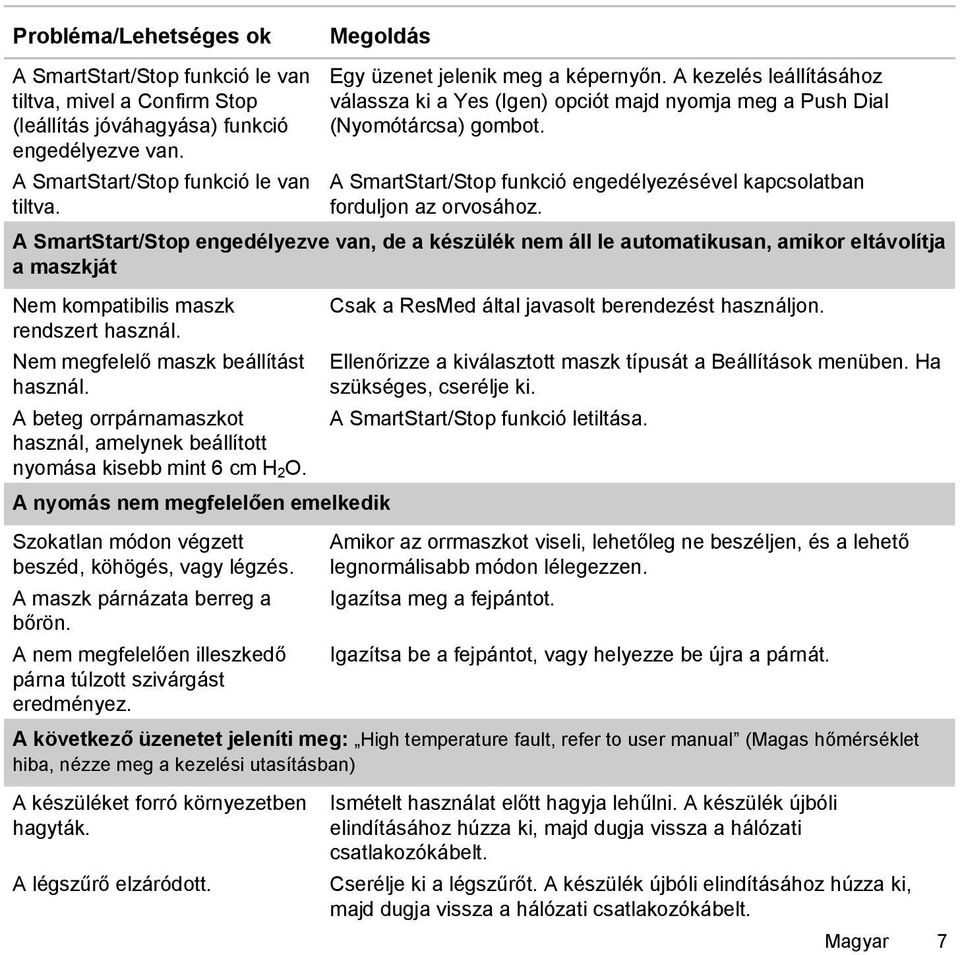

8 Probléma/Lehetséges ok A SmartStart/Stop funkció le van tiltva, mivel a Confirm Stop (leállítás jóváhagyása) funkció engedélyezve van. A SmartStart/Stop funkció le van tiltva. Megoldás Egy üzenet jelenik meg a képernyőn. A kezelés leállításához válassza ki a Yes (Igen) opciót majd nyomja meg a Push Dial (Nyomótárcsa) gombot. A SmartStart/Stop funkció engedélyezésével kapcsolatban forduljon az orvosához. A SmartStart/Stop engedélyezve van, de a készülék nem áll le automatikusan, amikor eltávolítja a maszkját Nem kompatibilis maszk rendszert használ. Nem megfelelő maszk beállítást használ. A beteg orrpárnamaszkot használ, amelynek beállított nyomása kisebb mint 6 cm H 2O. A nyomás nem megfelelően emelkedik Szokatlan módon végzett beszéd, köhögés, vagy légzés. A maszk párnázata berreg a bőrön. A nem megfelelően illeszkedő párna túlzott szivárgást eredményez. Csak a ResMed által javasolt berendezést használjon. Ellenőrizze a kiválasztott maszk típusát a Beállítások menüben. Ha szükséges, cserélje ki. A SmartStart/Stop funkció letiltása. Amikor az orrmaszkot viseli, lehetőleg ne beszéljen, és a lehető legnormálisabb módon lélegezzen. Igazítsa meg a fejpántot. Igazítsa be a fejpántot, vagy helyezze be újra a párnát. A következő üzenetet jeleníti meg: High temperature fault, refer to user manual (Magas hőmérséklet hiba, nézze meg a kezelési utasításban) A készüléket forró környezetben hagyták. A légszűrő elzáródott. Ismételt használat előtt hagyja lehűlni. A készülék újbóli elindításához húzza ki, majd dugja vissza a hálózati csatlakozókábelt. Cserélje ki a légszűrőt. A készülék újbóli elindításához húzza ki, majd dugja vissza a hálózati csatlakozókábelt. Magyar 7

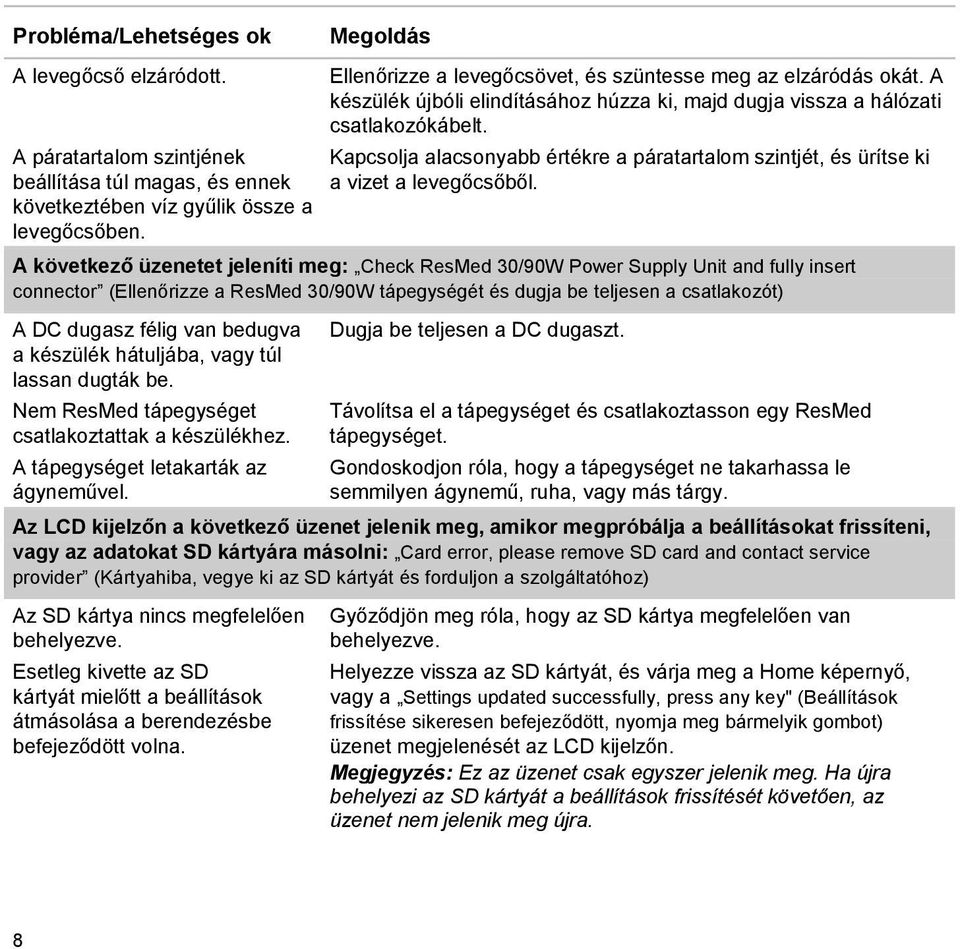

9 Probléma/Lehetséges ok A levegőcső elzáródott. A páratartalom szintjének beállítása túl magas, és ennek következtében víz gyűlik össze a levegőcsőben. Megoldás Ellenőrizze a levegőcsövet, és szüntesse meg az elzáródás okát. A készülék újbóli elindításához húzza ki, majd dugja vissza a hálózati csatlakozókábelt. Kapcsolja alacsonyabb értékre a páratartalom szintjét, és ürítse ki a vizet a levegőcsőből. A következő üzenetet jeleníti meg: Check ResMed 30/90W Power Supply Unit and fully insert connector (Ellenőrizze a ResMed 30/90W tápegységét és dugja be teljesen a csatlakozót) A DC dugasz félig van bedugva a készülék hátuljába, vagy túl lassan dugták be. Nem ResMed tápegységet csatlakoztattak a készülékhez. A tápegységet letakarták az ágyneművel. Dugja be teljesen a DC dugaszt. Távolítsa el a tápegységet és csatlakoztasson egy ResMed tápegységet. Gondoskodjon róla, hogy a tápegységet ne takarhassa le semmilyen ágynemű, ruha, vagy más tárgy. Az LCD kijelzőn a következő üzenet jelenik meg, amikor megpróbálja a beállításokat frissíteni, vagy az adatokat SD kártyára másolni: Card error, please remove SD card and contact service provider (Kártyahiba, vegye ki az SD kártyát és forduljon a szolgáltatóhoz) Az SD kártya nincs megfelelően behelyezve. Esetleg kivette az SD kártyát mielőtt a beállítások átmásolása a berendezésbe befejeződött volna. Győződjön meg róla, hogy az SD kártya megfelelően van behelyezve. Helyezze vissza az SD kártyát, és várja meg a Home képernyő, vagy a Settings updated successfully, press any key" (Beállítások frissítése sikeresen befejeződött, nyomja meg bármelyik gombot) üzenet megjelenését az LCD kijelzőn. Megjegyzés: Ez az üzenet csak egyszer jelenik meg. Ha újra behelyezi az SD kártyát a beállítások frissítését követően, az üzenet nem jelenik meg újra. 8

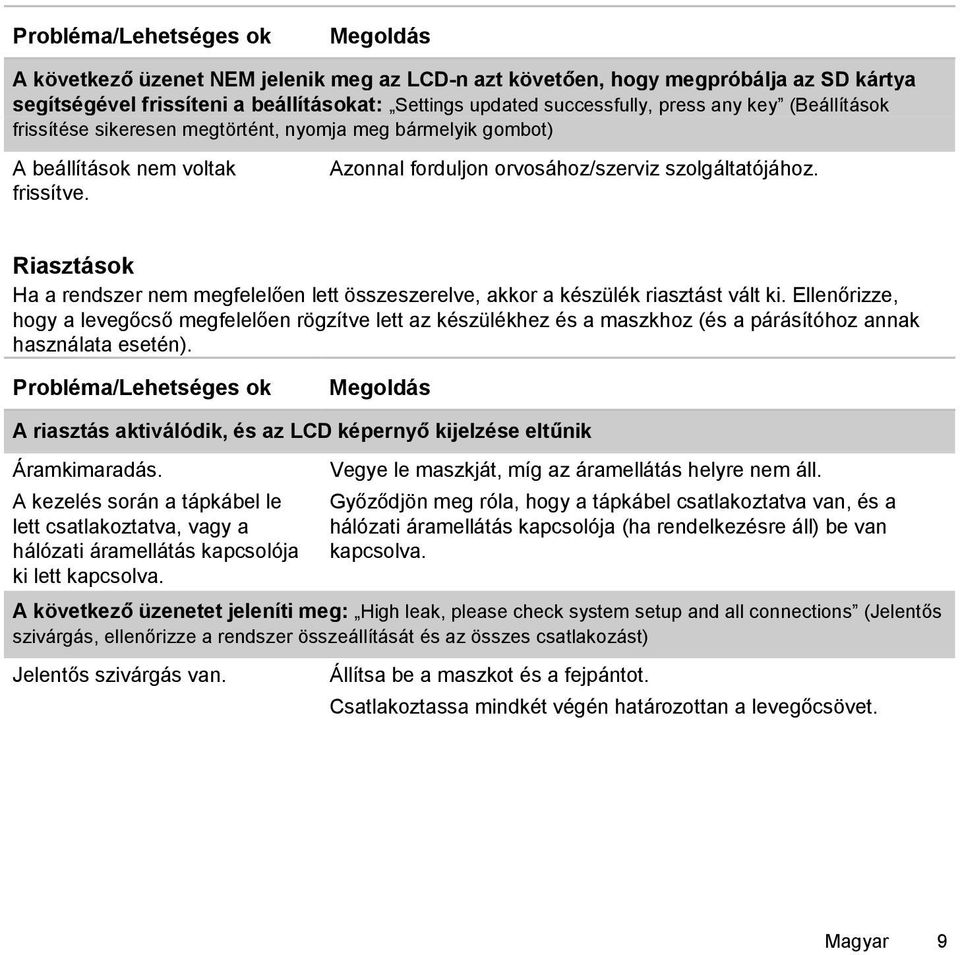

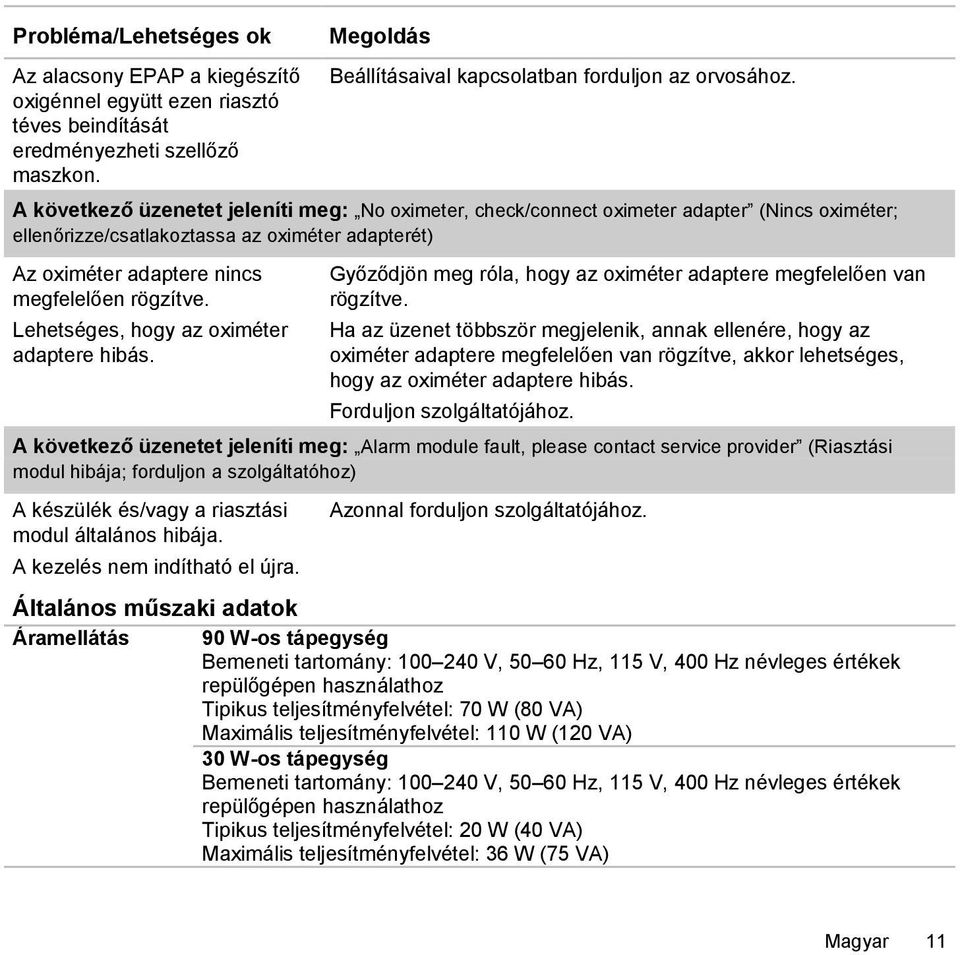

10 Probléma/Lehetséges ok Megoldás A következő üzenet NEM jelenik meg az LCD-n azt követően, hogy megpróbálja az SD kártya segítségével frissíteni a beállításokat: Settings updated successfully, press any key (Beállítások frissítése sikeresen megtörtént, nyomja meg bármelyik gombot) A beállítások nem voltak frissítve. Azonnal forduljon orvosához/szerviz szolgáltatójához. Riasztások Ha a rendszer nem megfelelően lett összeszerelve, akkor a készülék riasztást vált ki. Ellenőrizze, hogy a levegőcső megfelelően rögzítve lett az készülékhez és a maszkhoz (és a párásítóhoz annak használata esetén). Probléma/Lehetséges ok Megoldás A riasztás aktiválódik, és az LCD képernyő kijelzése eltűnik Áramkimaradás. A kezelés során a tápkábel le lett csatlakoztatva, vagy a hálózati áramellátás kapcsolója ki lett kapcsolva. Vegye le maszkját, míg az áramellátás helyre nem áll. Győződjön meg róla, hogy a tápkábel csatlakoztatva van, és a hálózati áramellátás kapcsolója (ha rendelkezésre áll) be van kapcsolva. A következő üzenetet jeleníti meg: High leak, please check system setup and all connections (Jelentős szivárgás, ellenőrizze a rendszer összeállítását és az összes csatlakozást) Jelentős szivárgás van. Állítsa be a maszkot és a fejpántot. Csatlakoztassa mindkét végén határozottan a levegőcsövet. Magyar 9

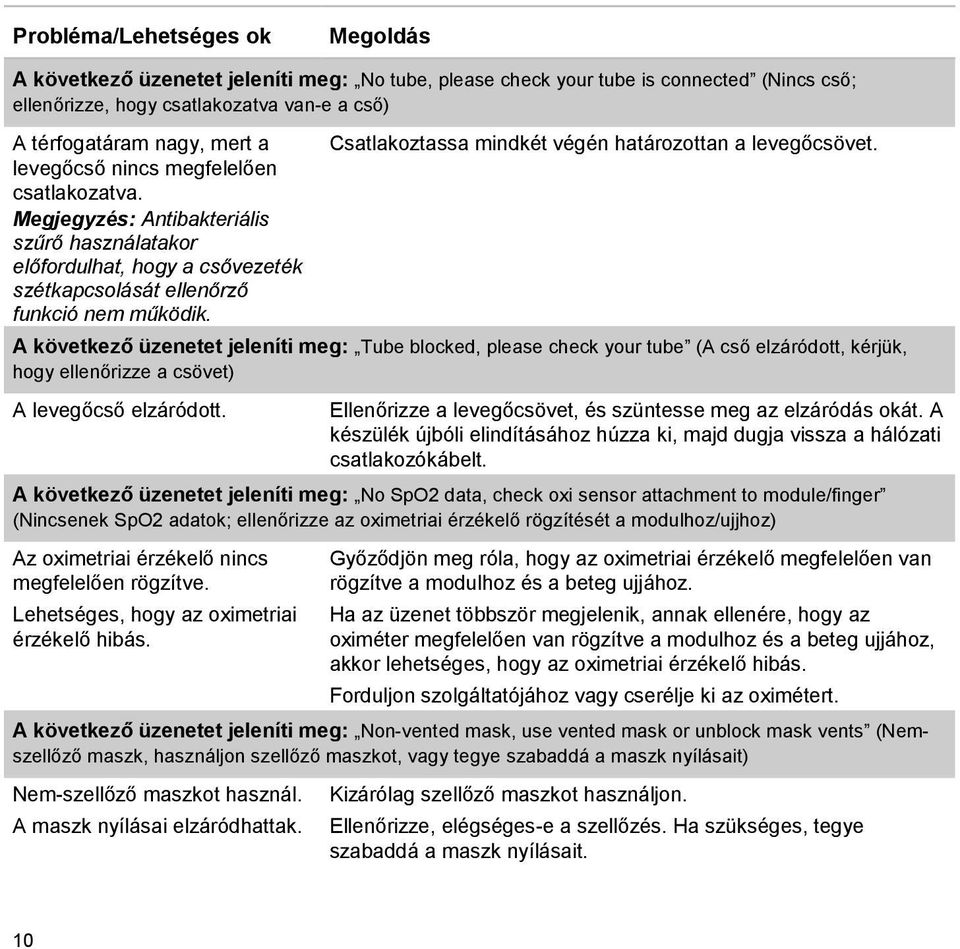

11 Probléma/Lehetséges ok Megoldás A következő üzenetet jeleníti meg: No tube, please check your tube is connected (Nincs cső; ellenőrizze, hogy csatlakozatva van-e a cső) A térfogatáram nagy, mert a Csatlakoztassa mindkét végén határozottan a levegőcsövet. levegőcső nincs megfelelően csatlakozatva. Megjegyzés: Antibakteriális szűrő használatakor előfordulhat, hogy a csővezeték szétkapcsolását ellenőrző funkció nem működik. A következő üzenetet jeleníti meg: Tube blocked, please check your tube (A cső elzáródott, kérjük, hogy ellenőrizze a csövet) A levegőcső elzáródott. Ellenőrizze a levegőcsövet, és szüntesse meg az elzáródás okát. A készülék újbóli elindításához húzza ki, majd dugja vissza a hálózati csatlakozókábelt. A következő üzenetet jeleníti meg: No SpO2 data, check oxi sensor attachment to module/finger (Nincsenek SpO2 adatok; ellenőrizze az oximetriai érzékelő rögzítését a modulhoz/ujjhoz) Az oximetriai érzékelő nincs megfelelően rögzítve. Lehetséges, hogy az oximetriai érzékelő hibás. Győződjön meg róla, hogy az oximetriai érzékelő megfelelően van rögzítve a modulhoz és a beteg ujjához. Ha az üzenet többször megjelenik, annak ellenére, hogy az oximéter megfelelően van rögzítve a modulhoz és a beteg ujjához, akkor lehetséges, hogy az oximetriai érzékelő hibás. Forduljon szolgáltatójához vagy cserélje ki az oximétert. A következő üzenetet jeleníti meg: Non-vented mask, use vented mask or unblock mask vents (Nemszellőző maszk, használjon szellőző maszkot, vagy tegye szabaddá a maszk nyílásait) Nem-szellőző maszkot használ. A maszk nyílásai elzáródhattak. Kizárólag szellőző maszkot használjon. Ellenőrizze, elégséges-e a szellőzés. Ha szükséges, tegye szabaddá a maszk nyílásait. 10

12 Probléma/Lehetséges ok Megoldás Az alacsony EPAP a kiegészítő Beállításaival kapcsolatban forduljon az orvosához. oxigénnel együtt ezen riasztó téves beindítását eredményezheti szellőző maszkon. A következő üzenetet jeleníti meg: No oximeter, check/connect oximeter adapter (Nincs oximéter; ellenőrizze/csatlakoztassa az oximéter adapterét) Az oximéter adaptere nincs megfelelően rögzítve. Lehetséges, hogy az oximéter adaptere hibás. Győződjön meg róla, hogy az oximéter adaptere megfelelően van rögzítve. Ha az üzenet többször megjelenik, annak ellenére, hogy az oximéter adaptere megfelelően van rögzítve, akkor lehetséges, hogy az oximéter adaptere hibás. Forduljon szolgáltatójához. A következő üzenetet jeleníti meg: Alarm module fault, please contact service provider (Riasztási modul hibája; forduljon a szolgáltatóhoz) A készülék és/vagy a riasztási modul általános hibája. A kezelés nem indítható el újra. Azonnal forduljon szolgáltatójához. Általános műszaki adatok Áramellátás 90 W-os tápegység Bemeneti tartomány: V, Hz, 115 V, 400 Hz névleges értékek repülőgépen használathoz Tipikus teljesítményfelvétel: 70 W (80 VA) Maximális teljesítményfelvétel: 110 W (120 VA) 30 W-os tápegység Bemeneti tartomány: V, Hz, 115 V, 400 Hz névleges értékek repülőgépen használathoz Tipikus teljesítményfelvétel: 20 W (40 VA) Maximális teljesítményfelvétel: 36 W (75 VA) Magyar 11

13 Környezeti körülmények Használat repülőgépen Elektromágneses összeférhetőség IEC osztályba sorolás 90 W-os DC/DC átalakító Névleges bemenetek: 12 V, 24 V Tipikus teljesítményfelvétel: 70 W Maximális teljesítményfelvétel: 110 W Üzemelési hőmérséklet: + 5 C + 35 C Megjegyzés: A terápiás készülék által a légzéshez biztosított légáram hőmérséklete meghaladhatja a helyiségbeli hőmérsékletet. Szélsőséges környezeti hőmérsékleti feltételek esetén (40 ºC) a készülék biztonságos marad. Üzemelési hőmérséklet: 10 95% nem lecsapodó Üzemelési magasság: A tengerszinttől 2591 m-ig; levegőnyomás tartomány 1013 hpa 738 hpa Tárolási és szállítási hőmérséklet: - 20 C + 60 C Tárolási és szállítási páratartalom: 10 95%, nem lecsapódó A ResMed igazolja, hogy a készülék(ek) megfelel(nek) az Egyesült Államok Szövetségi Légügyi Hatósága (Federal Aviation Administration, FAA) előírásainak (RTCA/DO-160, 21. szakasz, M kategória) a légi utazás összes fázisára. A termék megfelel az elektromágneses kompatibilitásra vonatkozó összes érvényben lévő előírásnak (EMC) az IEC szabvány szerint, otthoni, kereskedelmi és könnyűipari környezetekben. A mobil kommunikációs eszközök és a készülék között javasolt legalább 1 m-es távolságot tartani. A jelen ResMed készülék elektromágneses kibocsátására és zavartűrésére vonatkozó információkat a webhelyen, a Products (Termékek) oldalon, a Service and Support (Szervizelés és támogatás) pontban találja. Kattintson a PDF-fájlra a nyelv kiválasztásához. II. osztályú (kettős szigetelésű), BF típusú, beszivárgás elleni védelem: IP21 A(z) AutoSet CS-A műszaki adatai Az üzemmódok CPAP üzemmód nyomástartományai Beállított nyomás: 4 20 cmh 2O ASV és ASVAuto üzemmód EPAP: 4 15 cmh 2O; PS: 0 20 cmh 2O 12

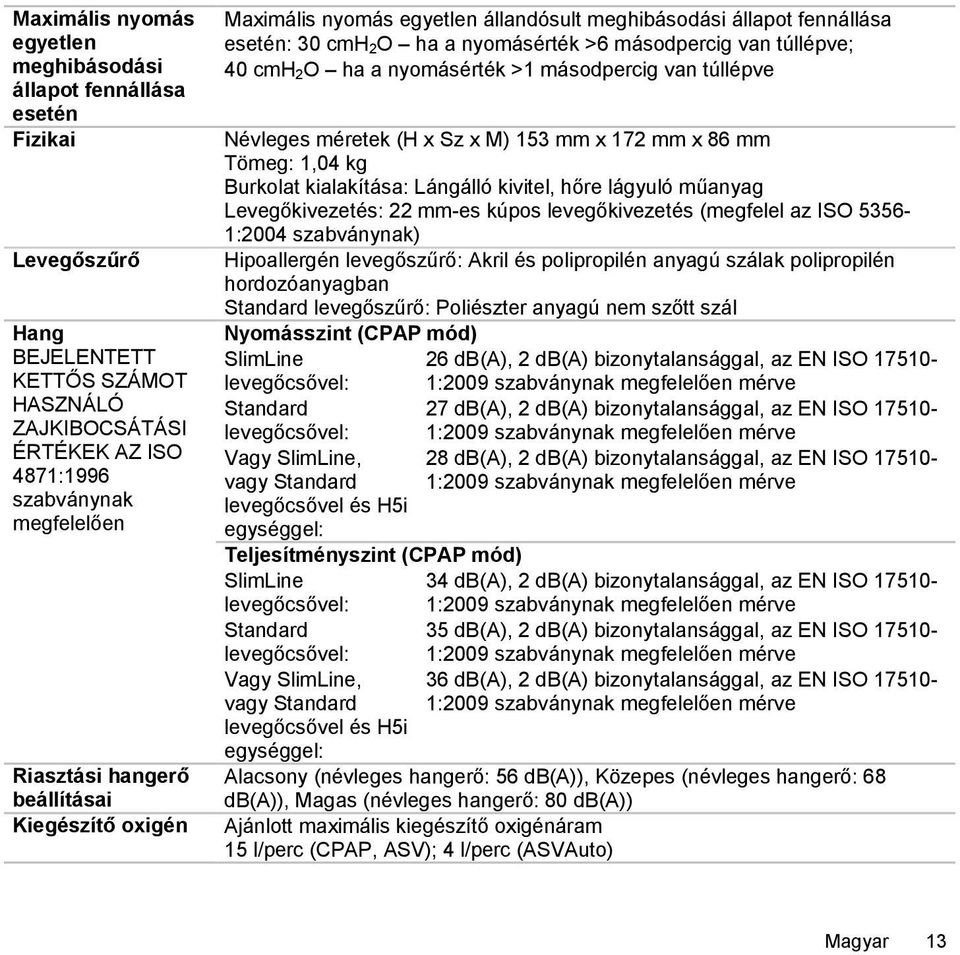

14 Maximális nyomás egyetlen meghibásodási állapot fennállása esetén Fizikai Levegőszűrő Hang BEJELENTETT KETTŐS SZÁMOT HASZNÁLÓ ZAJKIBOCSÁTÁSI ÉRTÉKEK AZ ISO 4871:1996 szabványnak megfelelően Riasztási hangerő beállításai Kiegészítő oxigén Maximális nyomás egyetlen állandósult meghibásodási állapot fennállása esetén: 30 cmh 2O ha a nyomásérték >6 másodpercig van túllépve; 40 cmh 2O ha a nyomásérték >1 másodpercig van túllépve Névleges méretek (H x Sz x M) 153 mm x 172 mm x 86 mm Tömeg: 1,04 kg Burkolat kialakítása: Lángálló kivitel, hőre lágyuló műanyag Levegőkivezetés: 22 mm-es kúpos levegőkivezetés (megfelel az ISO :2004 szabványnak) Hipoallergén levegőszűrő: Akril és polipropilén anyagú szálak polipropilén hordozóanyagban Standard levegőszűrő: Poliészter anyagú nem szőtt szál Nyomásszint (CPAP mód) SlimLine 26 db(a), 2 db(a) bizonytalansággal, az EN ISO levegőcsővel: 1:2009 szabványnak megfelelően mérve Standard 27 db(a), 2 db(a) bizonytalansággal, az EN ISO levegőcsővel: 1:2009 szabványnak megfelelően mérve Vagy SlimLine, vagy Standard levegőcsővel és H5i egységgel: 28 db(a), 2 db(a) bizonytalansággal, az EN ISO :2009 szabványnak megfelelően mérve Teljesítményszint (CPAP mód) SlimLine 34 db(a), 2 db(a) bizonytalansággal, az EN ISO levegőcsővel: 1:2009 szabványnak megfelelően mérve Standard 35 db(a), 2 db(a) bizonytalansággal, az EN ISO levegőcsővel: 1:2009 szabványnak megfelelően mérve Vagy SlimLine, 36 db(a), 2 db(a) bizonytalansággal, az EN ISO vagy Standard 1:2009 szabványnak megfelelően mérve levegőcsővel és H5i egységgel: Alacsony (névleges hangerő: 56 db(a)), Közepes (névleges hangerő: 68 db(a)), Magas (névleges hangerő: 80 db(a)) Ajánlott maximális kiegészítő oxigénáram 15 l/perc (CPAP, ASV); 4 l/perc (ASVAuto) Magyar 13

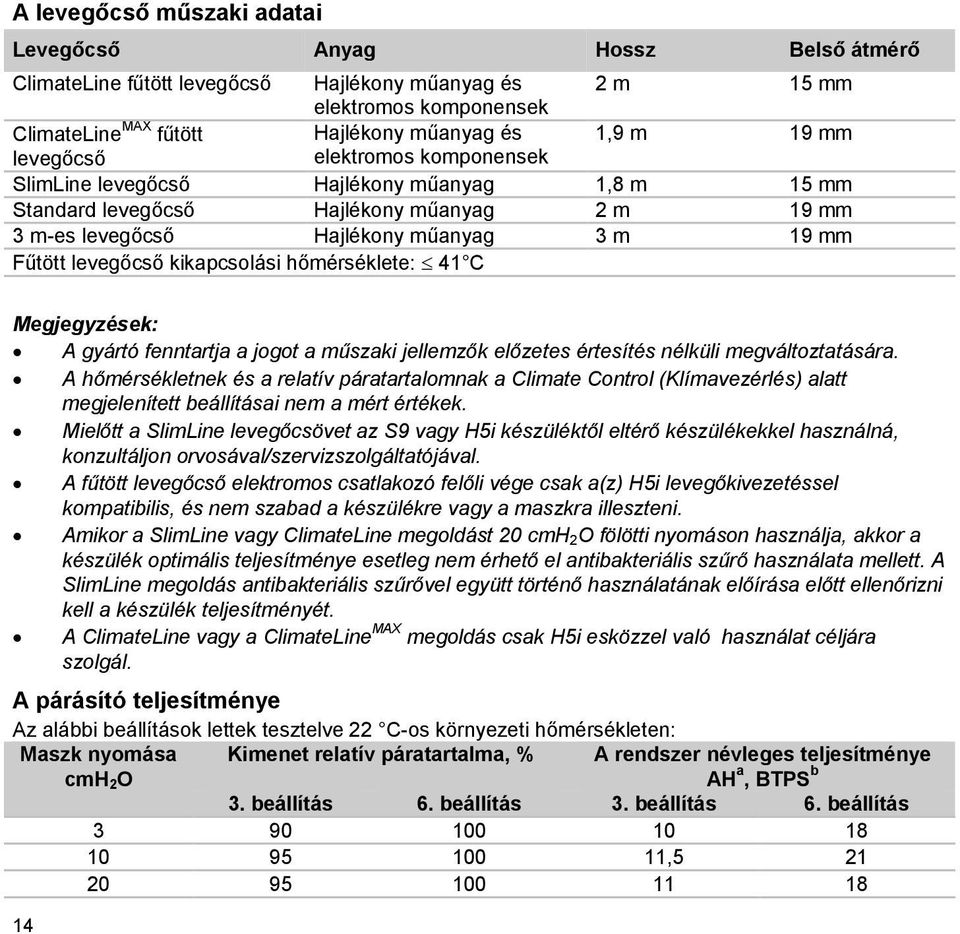

15 A levegőcső műszaki adatai Levegőcső Anyag Hossz Belső átmérő ClimateLine fűtött levegőcső Hajlékony műanyag és 2 m 15 mm elektromos komponensek ClimateLine MAX fűtött Hajlékony műanyag és 1,9 m 19 mm levegőcső elektromos komponensek SlimLine levegőcső Hajlékony műanyag 1,8 m 15 mm Standard levegőcső Hajlékony műanyag 2 m 19 mm 3 m-es levegőcső Hajlékony műanyag 3 m 19 mm Fűtött levegőcső kikapcsolási hőmérséklete: 41 C Megjegyzések: A gyártó fenntartja a jogot a műszaki jellemzők előzetes értesítés nélküli megváltoztatására. A hőmérsékletnek és a relatív páratartalomnak a Climate Control (Klímavezérlés) alatt megjelenített beállításai nem a mért értékek. Mielőtt a SlimLine levegőcsövet az S9 vagy H5i készüléktől eltérő készülékekkel használná, konzultáljon orvosával/szervizszolgáltatójával. A fűtött levegőcső elektromos csatlakozó felőli vége csak a(z) H5i levegőkivezetéssel kompatibilis, és nem szabad a készülékre vagy a maszkra illeszteni. Amikor a SlimLine vagy ClimateLine megoldást 20 cmh 2O fölötti nyomáson használja, akkor a készülék optimális teljesítménye esetleg nem érhető el antibakteriális szűrő használata mellett. A SlimLine megoldás antibakteriális szűrővel együtt történő használatának előírása előtt ellenőrizni kell a készülék teljesítményét. A ClimateLine vagy a ClimateLine MAX megoldás csak H5i esközzel való használat céljára szolgál. A párásító teljesítménye Az alábbi beállítások lettek tesztelve 22 C-os környezeti hőmérsékleten: Maszk nyomása Kimenet relatív páratartalma, % cmh 2O 14 A rendszer névleges teljesítménye AH a, BTPS b 3. beállítás 6. beállítás 3. beállítás 6. beállítás ,

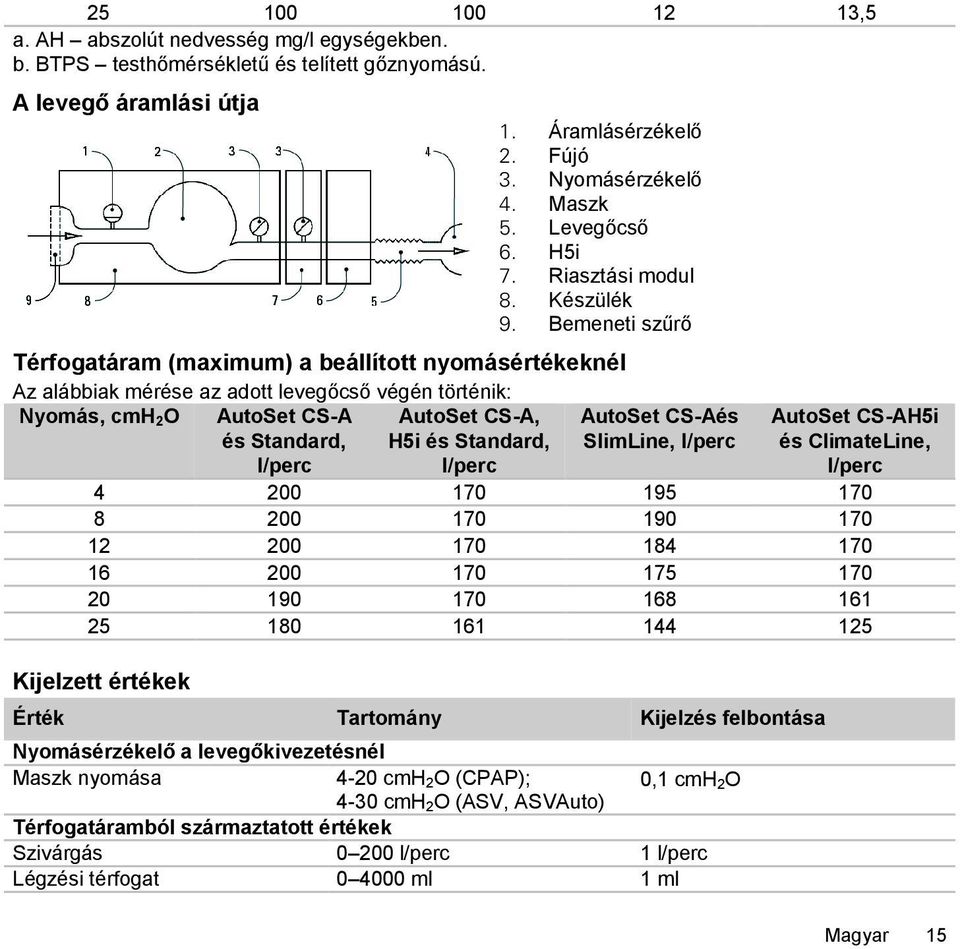

16 ,5 a. AH abszolút nedvesség mg/l egységekben. b. BTPS testhőmérsékletű és telített gőznyomású. A levegő áramlási útja 1. Áramlásérzékelő 2. Fújó 3. Nyomásérzékelő 4. Maszk 5. Levegőcső 6. H5i 7. Riasztási modul 8. Készülék 9. Bemeneti szűrő Térfogatáram (maximum) a beállított nyomásértékeknél Az alábbiak mérése az adott levegőcső végén történik: Nyomás, cmh 2O AutoSet CS-A és Standard, l/perc AutoSet CS-A, H5i és Standard, l/perc AutoSet CS-Aés SlimLine, l/perc AutoSet CS-AH5i és ClimateLine, l/perc Kijelzett értékek Érték Tartomány Kijelzés felbontása Nyomásérzékelő a levegőkivezetésnél Maszk nyomása 4-20 cmh 2O (CPAP); 0,1 cmh 2O 4-30 cmh 2O (ASV, ASVAuto) Térfogatáramból származtatott értékek Szivárgás l/perc 1 l/perc Légzési térfogat ml 1 ml Magyar 15

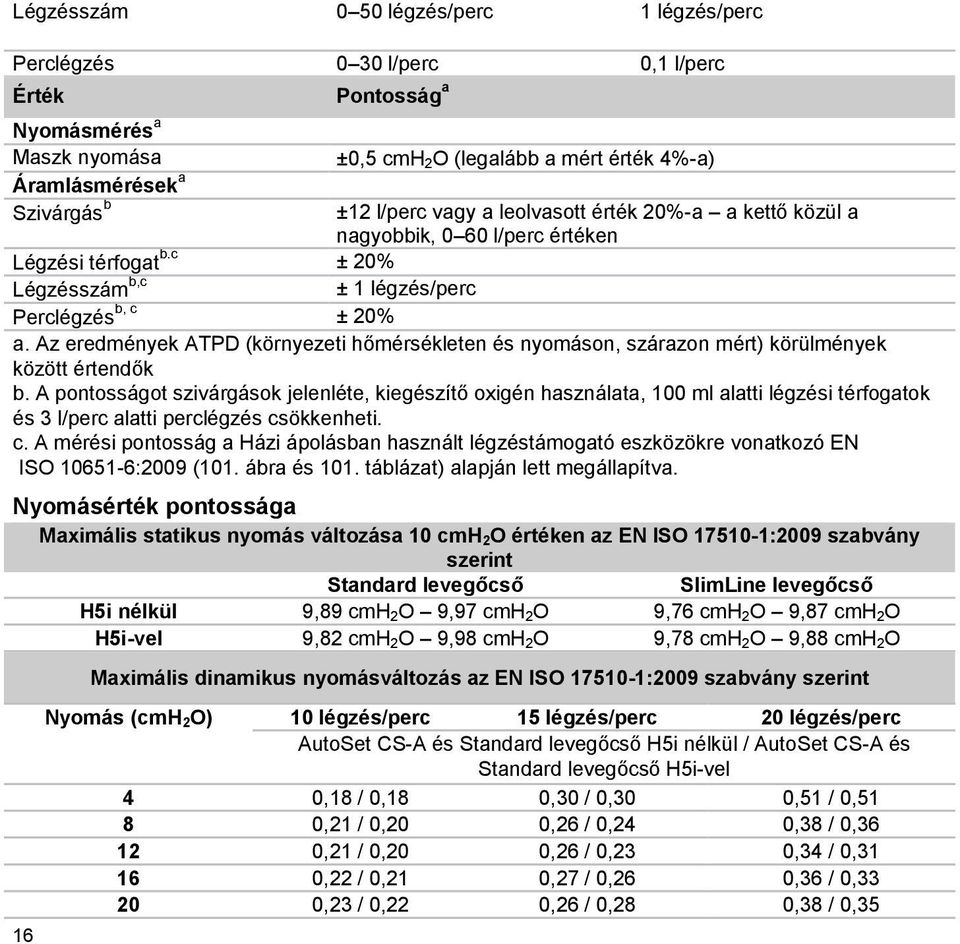

17 Légzésszám 0 50 légzés/perc 1 légzés/perc Perclégzés 0 30 l/perc 0,1 l/perc Érték Pontosság a Nyomásmérés a Maszk nyomása Áramlásmérések a Szivárgás b 16 ±0,5 cmh 2O (legalább a mért érték 4%-a) ±12 l/perc vagy a leolvasott érték 20%-a a kettő közül a nagyobbik, 0 60 l/perc értéken Légzési térfogat b.c ± 20% Légzésszám b,c ± 1 légzés/perc Perclégzés b, c ± 20% a. Az eredmények ATPD (környezeti hőmérsékleten és nyomáson, szárazon mért) körülmények között értendők b. A pontosságot szivárgások jelenléte, kiegészítő oxigén használata, 100 ml alatti légzési térfogatok és 3 l/perc alatti perclégzés csökkenheti. c. A mérési pontosság a Házi ápolásban használt légzéstámogató eszközökre vonatkozó EN ISO :2009 (101. ábra és 101. táblázat) alapján lett megállapítva. Nyomásérték pontossága Maximális statikus nyomás változása 10 cmh 2O értéken az EN ISO :2009 szabvány szerint Standard levegőcső SlimLine levegőcső H5i nélkül 9,89 cmh 2O 9,97 cmh 2O 9,76 cmh 2O 9,87 cmh 2O H5i-vel 9,82 cmh 2O 9,98 cmh 2O 9,78 cmh 2O 9,88 cmh 2O Maximális dinamikus nyomásváltozás az EN ISO :2009 szabvány szerint Nyomás (cmh 2O) 10 légzés/perc 15 légzés/perc 20 légzés/perc AutoSet CS-A és Standard levegőcső H5i nélkül / AutoSet CS-A és Standard levegőcső H5i-vel 4 0,18 / 0,18 0,30 / 0,30 0,51 / 0,51 8 0,21 / 0,20 0,26 / 0,24 0,38 / 0, ,21 / 0,20 0,26 / 0,23 0,34 / 0, ,22 / 0,21 0,27 / 0,26 0,36 / 0, ,23 / 0,22 0,26 / 0,28 0,38 / 0,35

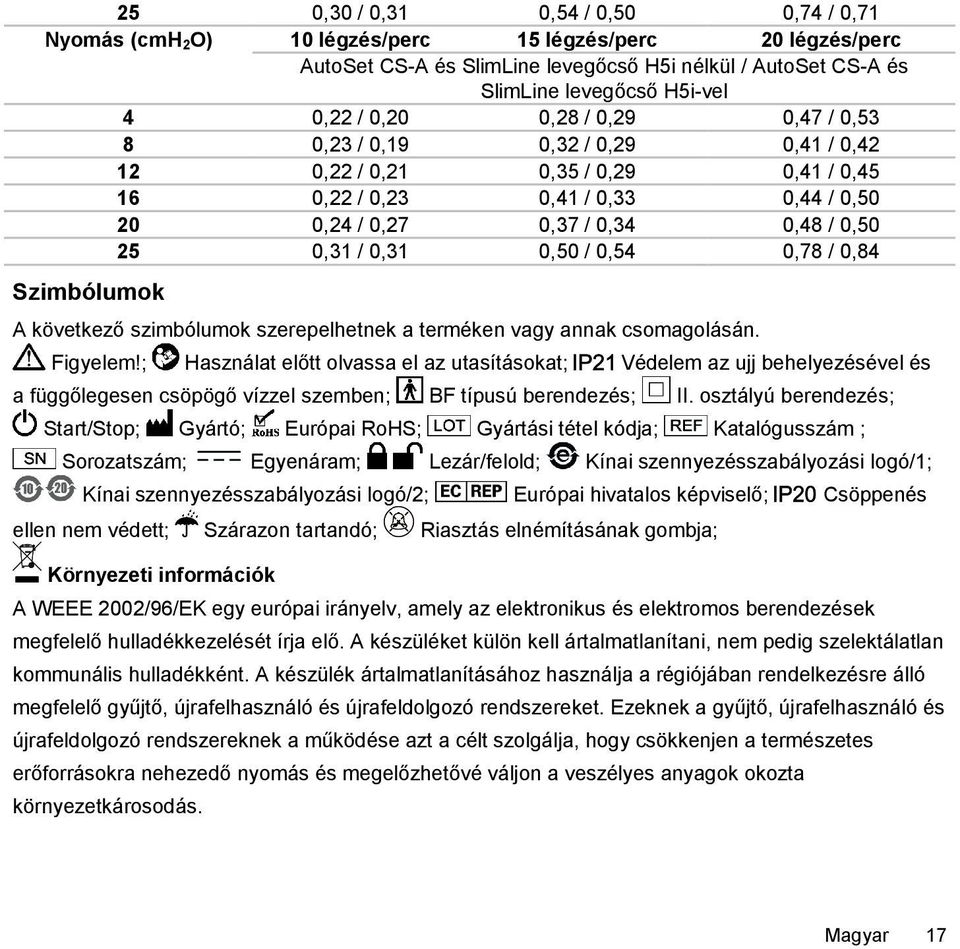

18 25 0,30 / 0,31 0,54 / 0,50 0,74 / 0,71 Nyomás (cmh 2O) 10 légzés/perc 15 légzés/perc 20 légzés/perc AutoSet CS-A és SlimLine levegőcső H5i nélkül / AutoSet CS-A és SlimLine levegőcső H5i-vel 4 0,22 / 0,20 0,28 / 0,29 0,47 / 0,53 8 0,23 / 0,19 0,32 / 0,29 0,41 / 0, ,22 / 0,21 0,35 / 0,29 0,41 / 0, ,22 / 0,23 0,41 / 0,33 0,44 / 0, ,24 / 0,27 0,37 / 0,34 0,48 / 0, ,31 / 0,31 0,50 / 0,54 0,78 / 0,84 Szimbólumok A következő szimbólumok szerepelhetnek a terméken vagy annak csomagolásán. Figyelem!; Használat előtt olvassa el az utasításokat; Védelem az ujj behelyezésével és a függőlegesen csöpögő vízzel szemben; BF típusú berendezés; II. osztályú berendezés; Start/Stop; Gyártó; Európai RoHS; Gyártási tétel kódja; Katalógusszám ; Sorozatszám; Egyenáram; Lezár/felold; Kínai szennyezésszabályozási logó/1; Kínai szennyezésszabályozási logó/2; Európai hivatalos képviselő; Csöppenés ellen nem védett; Szárazon tartandó; Riasztás elnémításának gombja; Környezeti információk A WEEE 2002/96/EK egy európai irányelv, amely az elektronikus és elektromos berendezések megfelelő hulladékkezelését írja elő. A készüléket külön kell ártalmatlanítani, nem pedig szelektálatlan kommunális hulladékként. A készülék ártalmatlanításához használja a régiójában rendelkezésre álló megfelelő gyűjtő, újrafelhasználó és újrafeldolgozó rendszereket. Ezeknek a gyűjtő, újrafelhasználó és újrafeldolgozó rendszereknek a működése azt a célt szolgálja, hogy csökkenjen a természetes erőforrásokra nehezedő nyomás és megelőzhetővé váljon a veszélyes anyagok okozta környezetkárosodás. Magyar 17

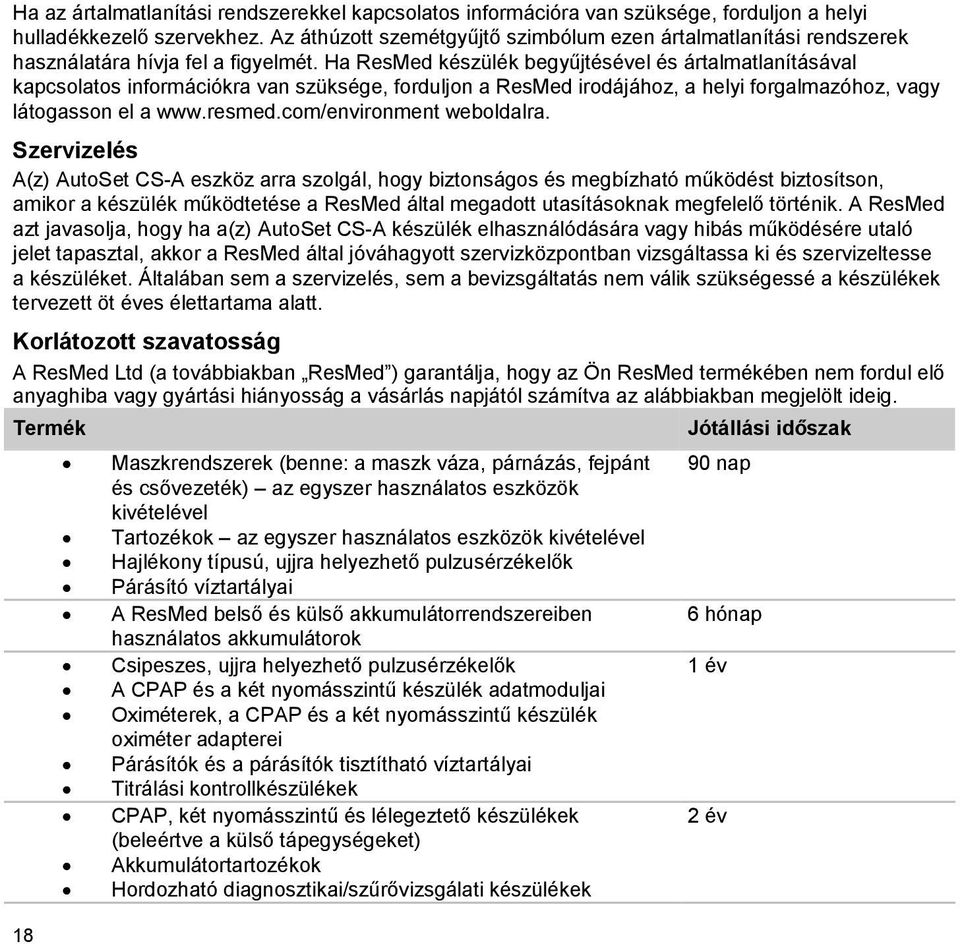

19 Ha az ártalmatlanítási rendszerekkel kapcsolatos információra van szüksége, forduljon a helyi hulladékkezelő szervekhez. Az áthúzott szemétgyűjtő szimbólum ezen ártalmatlanítási rendszerek használatára hívja fel a figyelmét. Ha ResMed készülék begyűjtésével és ártalmatlanításával kapcsolatos információkra van szüksége, forduljon a ResMed irodájához, a helyi forgalmazóhoz, vagy látogasson el a weboldalra. Szervizelés A(z) AutoSet CS-A eszköz arra szolgál, hogy biztonságos és megbízható működést biztosítson, amikor a készülék működtetése a ResMed által megadott utasításoknak megfelelő történik. A ResMed azt javasolja, hogy ha a(z) AutoSet CS-A készülék elhasználódására vagy hibás működésére utaló jelet tapasztal, akkor a ResMed által jóváhagyott szervizközpontban vizsgáltassa ki és szervizeltesse a készüléket. Általában sem a szervizelés, sem a bevizsgáltatás nem válik szükségessé a készülékek tervezett öt éves élettartama alatt. Korlátozott szavatosság A ResMed Ltd (a továbbiakban ResMed ) garantálja, hogy az Ön ResMed termékében nem fordul elő anyaghiba vagy gyártási hiányosság a vásárlás napjától számítva az alábbiakban megjelölt ideig. Termék Jótállási időszak Maszkrendszerek (benne: a maszk váza, párnázás, fejpánt 90 nap és csővezeték) az egyszer használatos eszközök kivételével Tartozékok az egyszer használatos eszközök kivételével Hajlékony típusú, ujjra helyezhető pulzusérzékelők Párásító víztartályai A ResMed belső és külső akkumulátorrendszereiben 6 hónap használatos akkumulátorok Csipeszes, ujjra helyezhető pulzusérzékelők 1 év A CPAP és a két nyomásszintű készülék adatmoduljai Oximéterek, a CPAP és a két nyomásszintű készülék oximéter adapterei Párásítók és a párásítók tisztítható víztartályai Titrálási kontrollkészülékek CPAP, két nyomásszintű és lélegeztető készülékek (beleértve a külső tápegységeket) 2 év Akkumulátortartozékok Hordozható diagnosztikai/szűrővizsgálati készülékek 18

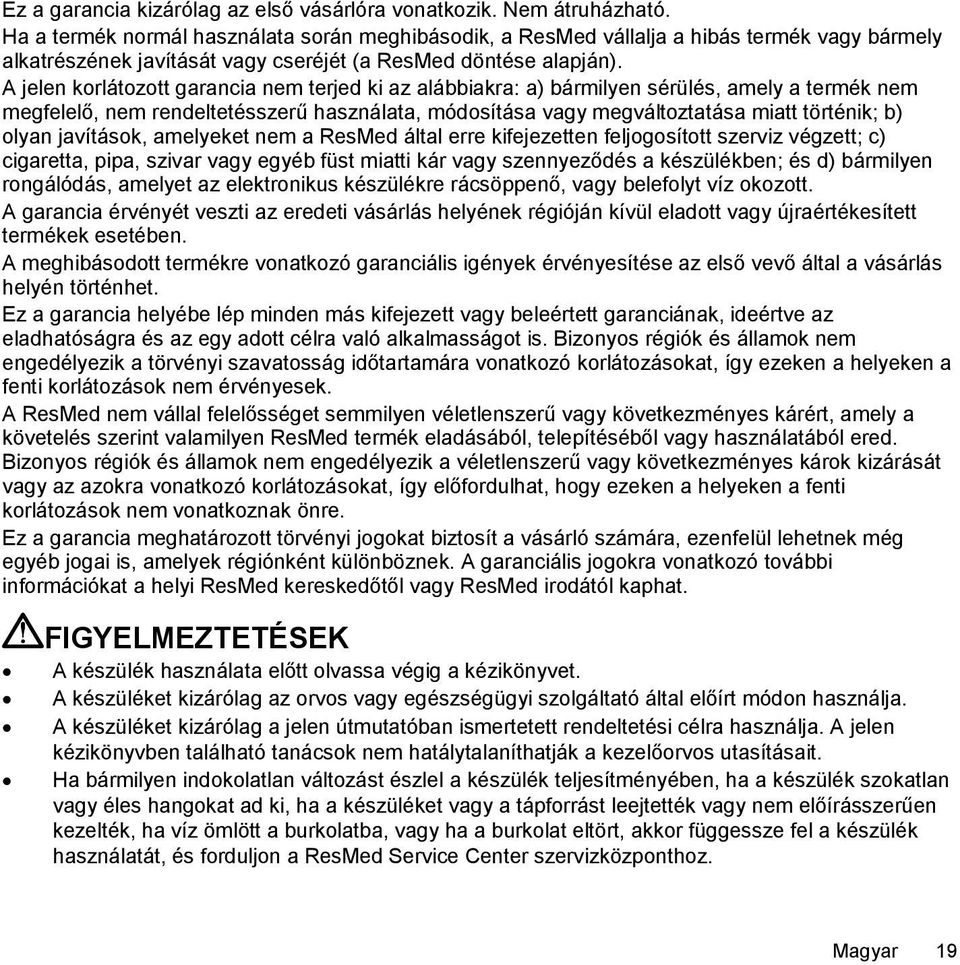

20 Ez a garancia kizárólag az első vásárlóra vonatkozik. Nem átruházható. Ha a termék normál használata során meghibásodik, a ResMed vállalja a hibás termék vagy bármely alkatrészének javítását vagy cseréjét (a ResMed döntése alapján). A jelen korlátozott garancia nem terjed ki az alábbiakra: a) bármilyen sérülés, amely a termék nem megfelelő, nem rendeltetésszerű használata, módosítása vagy megváltoztatása miatt történik; b) olyan javítások, amelyeket nem a ResMed által erre kifejezetten feljogosított szerviz végzett; c) cigaretta, pipa, szivar vagy egyéb füst miatti kár vagy szennyeződés a készülékben; és d) bármilyen rongálódás, amelyet az elektronikus készülékre rácsöppenő, vagy belefolyt víz okozott. A garancia érvényét veszti az eredeti vásárlás helyének régióján kívül eladott vagy újraértékesített termékek esetében. A meghibásodott termékre vonatkozó garanciális igények érvényesítése az első vevő által a vásárlás helyén történhet. Ez a garancia helyébe lép minden más kifejezett vagy beleértett garanciának, ideértve az eladhatóságra és az egy adott célra való alkalmasságot is. Bizonyos régiók és államok nem engedélyezik a törvényi szavatosság időtartamára vonatkozó korlátozásokat, így ezeken a helyeken a fenti korlátozások nem érvényesek. A ResMed nem vállal felelősséget semmilyen véletlenszerű vagy következményes kárért, amely a követelés szerint valamilyen ResMed termék eladásából, telepítéséből vagy használatából ered. Bizonyos régiók és államok nem engedélyezik a véletlenszerű vagy következményes károk kizárását vagy az azokra vonatkozó korlátozásokat, így előfordulhat, hogy ezeken a helyeken a fenti korlátozások nem vonatkoznak önre. Ez a garancia meghatározott törvényi jogokat biztosít a vásárló számára, ezenfelül lehetnek még egyéb jogai is, amelyek régiónként különböznek. A garanciális jogokra vonatkozó további információkat a helyi ResMed kereskedőtől vagy ResMed irodától kaphat. FIGYELMEZTETÉSEK A készülék használata előtt olvassa végig a kézikönyvet. A készüléket kizárólag az orvos vagy egészségügyi szolgáltató által előírt módon használja. A készüléket kizárólag a jelen útmutatóban ismertetett rendeltetési célra használja. A jelen kézikönyvben található tanácsok nem hatálytalaníthatják a kezelőorvos utasításait. Ha bármilyen indokolatlan változást észlel a készülék teljesítményében, ha a készülék szokatlan vagy éles hangokat ad ki, ha a készüléket vagy a tápforrást leejtették vagy nem előírásszerűen kezelték, ha víz ömlött a burkolatba, vagy ha a burkolat eltört, akkor függessze fel a készülék használatát, és forduljon a ResMed Service Center szervizközponthoz. Magyar 19

21 Vigyázzon, nehogy áramütés érje. Ne merítse vízbe a készüléket, a párásítót, az áramforrást vagy a tápkábelt. Ha folyadék ömlik ki, csatlakoztassa le a készüléket az áramforrásról, és hagyja alkatrészeit megszáradni. Mindig csatlakoztassa le az áramforrásról a készüléket tisztítás előtt, és győződjön meg róla, hogy az összes alkatrész száraz, mielőtt az áramforráshoz csatlakoztatná. Robbanásveszély Ne használja gyúlékony altatószerek közelében! Ellenőrizze, hogy a hálózati csatlakozókábel és a dugó jó állapotban vannak-e, és a berendezés nincs-e megrongálódva. Az elektromos vezetéket tartsa távol minden forró felülettől. A készüléket kizárólag a ResMed, az orvos vagy a légzésterapeuta által ajánlott maszkokkal (és csatlakozókkal 1 ) szabad használni. A maszkot csak akkor szabad használni, amikor az eszköz be van kapcsolva. Amint a maszkot felhelyezte, győződjön meg arról, hogy a készülék fújja a levegőt. Fontos, hogy semmi ne zárja el a maszk szellőzőnyílását/szellőzőnyílásait. Magyarázat: A készülék olyan speciális maszkokkal (vagy csatlakozókkal) történő használatra szolgál, amelyek a levegőnek a maszkból történő folyamatos kiáramlását lehetővé tevő nyílásokkal rendelkeznek. Amikor a készülék be van kapcsolva és megfelelően üzemel, a készülékből érkező új levegő a maszk szellőzőnyílásain keresztül kiáramoltatja a kilélegzett levegőt. Ha azonban a készülék nem működik, akkor nincs biztosítva a megfelelő mennyiségű friss levegő a maszkon keresztül, és a kilélegzett levegőt a páciens újra belélegezheti. A kilélegzett levegő néhány percnél hosszabb ideig történő visszalélegzése bizonyos körülmények között fulladáshoz vezethet. Ez a CPAP vagy kétszintű készülékek legtöbb típusára érvényes. Az oxigén segíti az égést. Tilos az oxigén használata dohányzás alatt és nyílt láng jelenléte esetén! Az oxigénellátás bekapcsolása előtt mindig győződjön meg róla, hogy a készülék be van kapcsolva és a légáramot generál. Mindig kapcsolja ki az oxigénellátást a készülék kikapcsolása előtt. Így a felhasználatlan oxigén nem halmozódik fel a készülék burkolatán belül, tűzveszélyt keltve. Ne hagyjon hosszú levegőcső-szakaszt az ágy fej felőli oldalánál. Alvás közben az a feje vagy a nyaka köré csavarodhat. Ne használjon elektromosan vezető vagy antisztatikus levegőcsöveket. Ne használja a levegőcsövet, ha bármilyen látható sérülésnyom van rajta. Kizárólag ResMed levegőcsöveket és tartozékokat szabad használni a készülékkel. Más típusú levegőcső vagy tartozék megváltoztathatja azt a nyomást, amelyet Ön valójában kap, és így csökkenhet a kezelés hatékonysága. 1 A nyílások a maszkba vagy a maszkhoz közeli csatlakozókba lehetnek beépítve. 20

22 Kizárólag a ResMed 90 W-os vagy 30 W-os tápegységét használja. Használja a 90 W-os tápegységet a készülékből, H5i egységből, levegőcsőből, DC/DC átalakítóból és akkumulátorcsomagból álló rendszer áramellátásához. A 30 W-os tápegység kizárólag a készülék áramellátásának biztosítására szolgál, és utazáshoz ajánlott. Csak ResMed termékek csatlakoztathatók a modul csatlakozónyílására. Más eszközök csatlakoztatása kárt tehet a készülékben. A készülék levegőcsövének és/vagy levegőbemenetének eltakarása a működtetés során a készülék túlhevüléséhez vezethet. ÓVINTÉZKEDÉSEK Ne nyissa fel a készülék burkolatát. A készülék nem tartalmaz a felhasználó által javítható alkatrészeket. Javításokat és szervizelést kizárólag a ResMed hivatalos szervizszakembere végezhet. Ne használjon fehérítőt, klórt, alkoholt vagy aromás alapú oldószert, hidratálószert, antibakteriális szappant vagy illatosított olajokat a készülék, a párásító vagy a levegőcső tisztításához. Ezek az oldatok károsíthatják a termékeket, és csökkenthetik élettartamukat. A hibás rendszerbeállítás a maszknyomás leolvasott értékének pontatlanságát eredményezheti. Ügyeljen rá, hogy a rendszer beállítása megfelelően történjen. Ügyeljen arra, hogy ne állítsa a készüléket olyan helyre, ahol valaki fellökheti, vagy ahol valaki valószínűleg megbotolhat a tápkábelben. Győződjön meg róla, hogy a készülék körüli terület száraz és tiszta, és nem található rajta ágynemű, ruha és más olyan tárgy, amely eltakarhatja a levegőbemenetet vagy letakarhatja a tápegységet. Ügyeljen rá, hogy kültéri használat esetén a készülék védve legyen a víztől. Szállításhoz csomagolja a készüléket az S9 utazótáskába. Magyar 21
