1 Adszorberek Szennyezés sűrítők Termikus levegőtisztítás berendezései OTTO ENGINEERING POLSKA Sp. z o.o. Rzeszów, ul. Połonińska 15 Tel Fax:

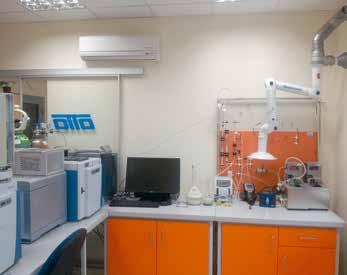

2 Adszorberek OTTO Engineering Polska Sp. z o.o. Otto Industries cég 1967-ben jött létre. Tevékenysége kezdetétől fogva a küldetésének az ipar - a gyártási folyamatokban keletkezett levegőszennyezés felszámolásában való - műszaki támogatása volt. Rövid idő alatt az Otto cég az ágazat vezetővé vált, ami lehetővé tette a további fejlődést és az ajánlat bővítését. Ezért szívesen megosztjuk a gazdag, többéves tapasztalatunkat és szolgáltatásokat ajánlunk az alábbi terjedelemben: az üzemek üzembe-helyezéséhez szükséges minden munka elvégzése, felület-előkészítése és festőbevonatok felhordása, adszorberek és gáztisztítók szerelése, termikus és katalitikus utóégetés berendezései, levegőszennyezés sűrítő berendezések, Clean Systems, légkondicionálás és szellőzés, energiafelhasználás optimalizálása, akkreditált laboratórium LBOTTO. SZERVIZ Az Önök rendszerének optimális üzemeltetése minden szempontjából szervizszolgáltatások széles csomagját ajánljuk. Elkezdve a technológiai optimalizálásnál felmerülő problémamegfogalmazástól, a változó gyártási körülménykehez való igazításon keresztül, egészen a változó jogi helyzetről szóló információig a dolgozóink barátságos, megbízható és kompetens módón tanácsot adnak az Önök számára. 24 h SERVICE HOTLINE: TELESZERVIZ Törekedve a vevőinknek ajánlott szolgáltatások optimalizálására kifejlesztettükaz adatok távolból való adatszállító rendszert TELESERWIS, amelyeta szervizajánlatunkba belevettük. Ennek a technikának köszönhetően egy modemen keresztül minden lényeges rendszeradat átadható a Rzeszowi székhelyünkre. Ez lehetővé teszi a problémák zömének a megoldását valamint a funkcióképesség és vezérlés ellenőrzéséta kiutazási költségek viselése nélkül és a szervizszemélyzet a helyszínen való jelenléte nélkül. METHODS OF AIR PURIFICATION Solvent concentration [g /m 3 ] CONDENSATION ABSORPTION ADSORPTION THERMAL AND CATALYTIC AFTERBURNING EXHAUST AIR BIOLOGICAL PURIFICATION CONCENTRATION INCREASE (ADSORPTION) Exhaust air flow rate [m 3 /h]

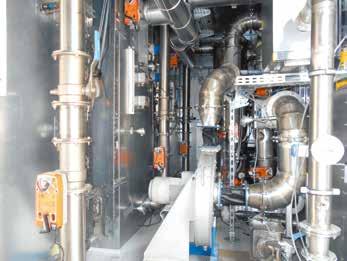

3 Termikus levegőtisztítás berendezései KISÉRLETI RENDSZER OTTO kísérleti rendszere ez egy mobil rendszer, amelyet mindenütt ott lehet felhasználni, ahol ellenőrizni kell a levegő tisztítási lehetőségét vagy igazolni az OTTO rendszer technológiai hatékonyságát mielőtt a Vevő eldönti a nagy mérető rendszer kiépítéséről. A kísérleti teszteket valódi (a vevőnél fellépő) körülmények között végzik így lehetséges a technológia ellenőrzése és gazdasági szempontból való optimalizálása - ez lehetővé teszi a beruházási költségek maximális csökkentését valamint meghatározni a leendő rendszer üzemeltetési költségeit. Kísérleti rendszer műszaki konténerből, adszorber modulusokból és opcionális gázmosó modulusból. Alkalmas kültéri és beltéri működésre. A rendszerben az alábbi technológiai folyamatok elvégezhetők: szilárd részecskék / zsír részecskék elkülönítése: porszűrő / zsírszűrő, gáz adiabatikus megnedvesítése és szilárd részecskék elkülönítése: gáztisztító, nem szerves szennyezése elkülönítése (pl. hidrogénszulfid, ammónia): vegyi gáztisztító, adszorpció: az adszorbeált szennyezések eltávolítása, deszorpció. Azon felül a kísérleti rendszer fel van szerelve a VOC folyamatos mérő berendezéssel, 5 mérőponton JUM/OMC ENVAG cég FID referencia mérőmódszerrel. Pilot plant of a catalytic oxidiser type CAOX-P Flow rate: max. of 25 Nm³/h Catalyst: in the form of pellets. Pilot plant of a regenerative thermal oxidiser (RTO) type Regetar P Flow rate: max. of 300 Nm³/h material for heat recovery: material with a honeycomb structure or in bulk A kitűzött feladatoktól függően meghatározásra kerülnek a szükséges technológiai folyamatok és a kísérleti vizsgálatok megfelelően lesznek előkészítve. A kísérleti tesztek alatt, amelyek igazolják az OTTO technológia hatékonyságát gazdagon felszerelt mérőelemző laboratóriumot használunk, amely többek között 3 FID elemzővel és olfaktometrikus elemző-berendezéssel (olfaktometr TO7 System Mannebeck) van felszerelve az aktív és a passzív forrásokból összes mintavételező készülékkel is.

4 Adszorberek GÁZTISZTITÓK A gáztisztítok rendeltetése a gáz nedvesítése, szilárd részecskék valamint vegyileg abszorbeálható anyagok eltávolítása (savas vagy alkáli mosóoldat vagy más abszorbeáló anyag alkalmazásával). A folyadék megfelelő előkészítése a vegyszerek hozzáadásával történik. A folyamat intenzívvé tételét a gáztisztító oszlop töltőanyaggal való feltöltésével érik el. A gáztisztító szerkezete egyszerű kezelést és a belsejében való minimális behatást biztosítja (a befecskendező fúvókák kívülre kivehetők). A gáztisztító revíziós nyílással és mérőrendszerrel van felszerelve, amelynek köszönhetően (az adott elemen leolvasott nyomásesés alapján) meghatározható a komponens szennyezettsége és karbantartás vagy csere szükségessége. EFFICIENCY OF THE OTTO ADSORBER VOCs concentration in the raw gas [ppm] DIAGRAM OF CHANGES IN VOCs CONCENTRATION IN THE RAW GAS DIAGRAM OF CHANGES IN VOCs CONCENTRATION IN THE PURIFIED GAS

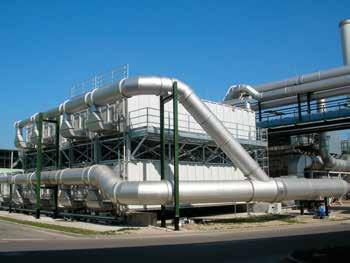

5 Termikus levegőtisztítás berendezései Az OTTO cég tervezi és kivitelezi adszorbereket nagy méretben és egészen kis, hordozható egységeket. Az aktív szén az adszorberben való önkigyulladása elleni biztosítása érdekében a tiszta gázban folyamatosan mérik a CO koncentrációt. A beállított határértékek lehetővé teszik a gyulladási forrás korábbi felismerését, a rendszer automatikus leállítását, a levegő abszorberen való áramlás lezárását valamint fény és hang vészjelzés bekapcsolását. KOMPAKT ADSZORBEREK Az OTTO cég adszorberének kompakt rendszere lehetővé teszi, amennyiben ez megengedett, a levegő helyiségben való keringtetését. Ez téli időszakban lehetővé teszi a fűtési költségek megtakarítását. A rendszer nagy nyomóképességének (max m3/h) köszönhetően a helyiség teljes térfogat gyorsan feldolgozható. A helyiségből elszívott levegő a tisztítás után a szabadba is kiengedhető. A rendszer folyamatosan és szakaszosan üzemeltethető. A rendszerre helyi elszívók ráköthetők. A rendszer a meglévő szellőzővezetékekbe is beépíthető. Abban az esetben, ha szükséges a szilárd részecskék elválasztása - az adszorber rendszere előtt egy porszűrő kerül felszerelésre. A rendszer kompakt felépítésű és kézi vagy mechanikus villás targoncával szállítható. Amennyiben kerekre felszerelik, akkor a rendszer mozgatása minden fajta segédeszköz nélkül is lehetséges. A leszállított rendszer üzemeltetésre kész. A mosóoldat gáztisztítón belül zárt rendszere (víz vagy vegyi gázmosó esetén víz vegyszerekkel együtt) az üzemi költségeket minimalizálja. ADSZORBEREK Adszorber ez zárt, műanyagból vagy acélból készült tartály. A tartály megfelelő kialakítása az aktív szén egyszerű be- és kivitelét biztosítja. A szennyezések összetételétől függően megfelelő nedvszívó fajta kerül kiválasztásra, pl.: aktív szén a szagok vagy oldószerek elnyelésére vagy speciális impregnált szén a szervetlen vegyületek eltávolítására. TERMIKUS LEVEGŐTISZTITÓ BERENDEZÉSEK Gáz utóégető regenerálható berendezés (RNV) - az ipari berendezésekből távozó levegő kerámia hő akkumulátor segítségével való tisztításhoz szolgál. Ez a kipróbált REGETAR berendezések sorozata függetlenül a levegőszennyezés koncentrációjától gazdaságos üzemeltetést biztosítja, a nagyon magas levegőáramok esetén is. A regenerálható, kerámia hő akkumulátor (hő tartály) alkalmazásával az üzemeltetés járulékos üzemanyag égetése nélkül lehetséges a hígító nagyon alacsony koncentrációja mellett is.

6 Adszorberek Tulajdonságok és előnyök: Két-, három- vagy többrétegű berendezések Nm 3 /h levegőáramig. A berendezés hő visszanyerő képessége 97%-ig. Az alábbi folyamatokban alkalmazható: Minden fajta hígító segítségével megmunkálást végző ipari berendezések. A szennyezés sűrítő berendezések összekapcsolva a TNV, RNV vagy KNV -val a távozó nagy áramú, de a hígítókkal való alacsony koncentrációjú levegőtisztító technikát. Ebben a folyamatban, hidrofób zeolitból készült, forgó rotor, adszorbeálja a távozó levegőben (kipufogó levegőben) lévő szerves szennyezéseket. Utána az adszorbeált szennyezések forró levegővel deszorbeálnak és az utóégető berendezésbe kerülnek. Tulajdonságok és előnyök: Nm 3 /h levegőáramig. A hígítók alacsony koncentrációja esetén < 1 g/nm 3. A távozó levegő alacsony hőmérséklete mellett < 40 C. Szennyezés koncentrációja 1:18-ig. Az alábbi folyamatokban alkalmazható: Lakkipar és félvezetők gyártása. Termikus utóégető berendezés az eltávolított levegő rekuperációs előmelegítéssel (TNV) - az ipari berendezésekből távozó, magas koncentrációjú szerves szennyezésű levegő tisztítására szolgál. A belső hő magas felhasználási hatásokkal rendelkező INTEGRA valamint FLEXA berendezések egy más hővisszanyerő rendszerrel kapcsolva lehetővé teszik a berendezés gazdaságos üzemeltetését a járulékos tüzelő anyag (üzemanyag) csekély felhasználása mellett. Tulajdonságok és előnyök: INTEGRA modell Nm 3 /h közötti légáramig. FLEXA modell Nm 3 /h közötti légáramig. Berendezés hővisszanyerő hatásfoka 76%-ig. Levegő, víz, olaj, gőz valamint adszorpciós hűtőberendezések hővisszanyerő rendszerek. Az alábbi folyamatokban alkalmazható: nyomdai, réteg felhordásnál, fóliázásnál, anyagimpregnálásnál. Katalitikus utóégető berendezés (KNV) az alacsony hőmérsékletű égéskamrás ipari berendezésekből távozó levegő tisztítására szolgál. A katalizátor kiválasztása (illesztése) az egyedi igényeknek megfelelően történik. A magas hatásfokú laphőcserélők alkalmazásával a berendezés a hígítók alacsony koncentrációja mellet is üzemeltethető a járulékos üzemanyag égetése nélkül. Tulajdonságok és előnyök: Berendezés egyedi szerkezete és külseje Nm 3 /h közötti légáramig. Kipróbált (leellenőrzött) katalizátorok alkalmazása 200 C hőmérséklettől. Berendezés hővisszanyerés hatásfoka 85%-ig. Az alábbi folyamatokban alkalmazható: Mélynyomó és flexográf nyomdák. Vegyi és gyógyszeripar. Lakkozó berendezések és minden fajta bevonat felhordása.

7 Termikus levegőtisztítás berendezései REFERENCIÁK - ADSZORBEREK Repülőipar felület-előkészítés Levegőáram: 8000 m 3 /h Szennyezések: aceton, izopropanol Repülőipar - Autoklávi magmarás Levegőáram: 500 m 3 /h Szennyezések: NaOH gőzei Repülőipar - Galvanizáló üzem Levegőáram: 7000 m 3 /h Szennyezések: VOC valamint parafin gőzei 3-fokozatú adszorber - kommunális szennyvíztisztító - előzetes tisztítás csarnoka Levegőáram: m 3 /h Szennyezések: szagok, hidrogén-szulfid, ammónia Repülőipar - Lapátmarás Levegőáram: m 3 /h Szennyezések: LZO, Ranclene gőzei, Trisol gőzei REFERENCIÁK - UTÓÉGETŐK Csiszolóanyagok gyártása Levegőáram: Nm 3 /h Szennyezések: fenol, formaldehid, etanol Autóipar Levegőáram: Nm 3 /h Szennyezések: etil-acetát, xilol, MIBK Autóipar Levegőáram: Nm 3 /h Szennyezések: xilol, MIBK, etil-benzol, etil-acetát, aceton, butil-acetát, MEK Csiszolóanyagok gyártása Levegőáram: Nm 3 /h Szennyezések: etanol, metanol, metoxipropanol

8 Vezető technológiák Egyedi megoldások OTTO Engineering Polska Sp. z o.o. ul. Połonińska 15, Rzeszów / Poland Tel , Fax: OTTO A VILÁGON Az Otto cég az számos részleg az egész világon! A szolgáltatásainkat már vevő veszi igénybe! Fő székhely Németországban Bad Berleburg-ban található. Számos Műveleti Központtal rendelkezünk Németországban, Kanadában, Lengyelországban, Oroszországban, Bulgáriában valamint Magyarországon. OTTO elhelyezések 300 ipari és építőipari szakember St. Petersburg Németország Fő székhely: Bad Berleburg Hamburg Dortmunt Cologne Weiterstadt Marburg Leipzig Siegen Dortmunt Cologne Bad Berleburg Leipzig Marburg Weiterstadt Budapest Rzeszów Külföldi Rzeszów (Lengyelország) Budapest (Magyarország) St. Petersburg (Oroszország) Krasnojarsk (Oroszország) Guelph, Ontario (Kanada) BIOREM Technologies OTTO ENGINEERING POLSKA Sp. z o.o. Rzeszów, ul. Połonińska 15 Tel Fax:
