1 Miskolci Autista Alapítvány bentlakásos lakóotthonának átépítéssel történı bıvítésének és átalakításának építészeti ötletterv pályázata

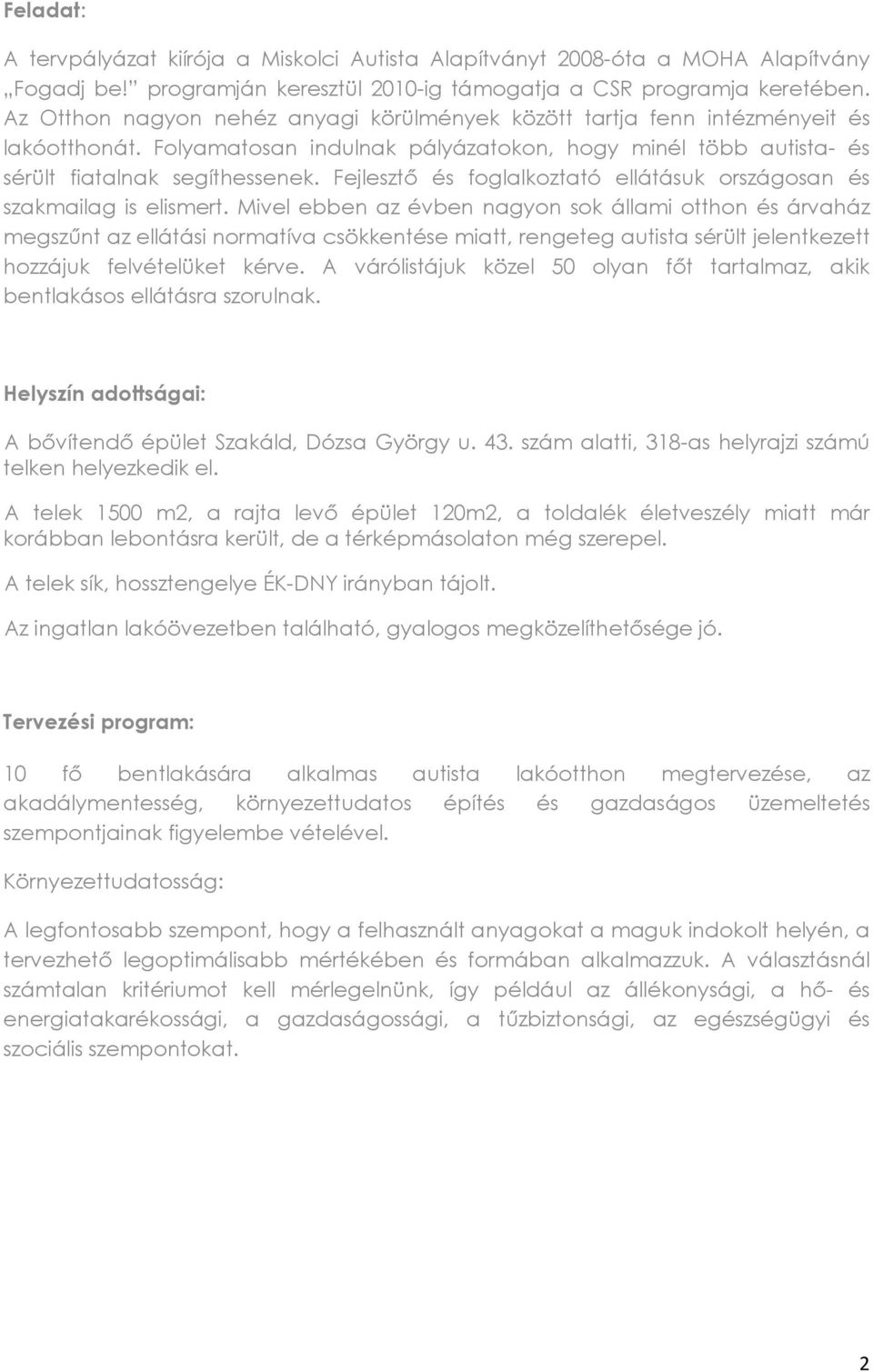

2 Feladat: A tervpályázat kiírója a Miskolci Autista Alapítványt 2008-óta a MOHA Alapítvány Fogadj be! programján keresztül 2010-ig támogatja a CSR programja keretében. Az Otthon nagyon nehéz anyagi körülmények között tartja fenn intézményeit és lakóotthonát. Folyamatosan indulnak pályázatokon, hogy minél több autista- és sérült fiatalnak segíthessenek. Fejlesztı és foglalkoztató ellátásuk országosan és szakmailag is elismert. Mivel ebben az évben nagyon sok állami otthon és árvaház megszőnt az ellátási normatíva csökkentése miatt, rengeteg autista sérült jelentkezett hozzájuk felvételüket kérve. A várólistájuk közel 50 olyan fıt tartalmaz, akik bentlakásos ellátásra szorulnak. Helyszín adottságai: A bıvítendı épület Szakáld, Dózsa György u. 43. szám alatti, 318-as helyrajzi számú telken helyezkedik el. A telek 1500 m2, a rajta levı épület 120m2, a toldalék életveszély miatt már korábban lebontásra került, de a térképmásolaton még szerepel. A telek sík, hossztengelye ÉK-DNY irányban tájolt. Az ingatlan lakóövezetben található, gyalogos megközelíthetısége jó. Tervezési program: 10 fı bentlakására alkalmas autista lakóotthon megtervezése, az akadálymentesség, környezettudatos építés és gazdaságos üzemeltetés szempontjainak figyelembe vételével. Környezettudatosság: A legfontosabb szempont, hogy a felhasznált anyagokat a maguk indokolt helyén, a tervezhetı legoptimálisabb mértékében és formában alkalmazzuk. A választásnál számtalan kritériumot kell mérlegelnünk, így például az állékonysági, a hı- és energiatakarékossági, a gazdaságossági, a tőzbiztonsági, az egészségügyi és szociális szempontokat. 2

Fejlesztı és foglalkoztató ellátásuk országosan és szakmailag is elismert.

3 A szalma - újratermelıdı forrásból származik, - elbontás után lebomlik, - nem keletkezik utána veszélyes hulladék, - alacsony energiaigénnyel és szennyezéssel jár a teljes életciklusa, - tartószerkezete újrahasznosítható. Megújuló forrásból származó, természetes anyag, utánozhatatlan hıszigetelı képességgel, beépítési energiaigénye alacsony. S bár a szalmát, ezt az ısi matériát gyúlékonysága és nehéz kezelhetısége miatt önmagában sokáig nem használták, a tapasztás és vályogvetés adalékanyagaként évszázadokon keresztül hasznosították. A mindkét oldalukon agyaggal tapasztott falak olyan idıtálló és olcsó szerkezetnek bizonyultak, hogy érdemes volt komplett rendszereket, technológiákat kitalálni rá. S bár az iparosodás további térnyerésével és a szállítás fejlıdésével az elmúlt évszázadban elfeledkeztek e technikákról, korunkban azonban reneszánszukat élik. Páratechnika: A páratechnikai tulajdonságokiról szólva pedig mg kell említeni, hogy a vályog és a szalma vízpára-megkötı képessége is nagy, de dinamikus, ami annyit tesz, hogy a megkötött vizet a fal a pillanatnyi külsı állapotnak megfelelıen visszaadja. Nyáron, amikor magas a levegı páratartalma, a fal felveszi a vizet (ilyenkor a fal víztartalma 15%-ig is felmegy, ez pedig alatta van a kb. 20%-os határnak, amikor a dohosodás megindul), télen, a száraz levegıbe pedig leadja a lakótérbe, így szabályozva önállóan a belsı légminıséget. Ez pedig nagyon fontos mai allergiás, asztmás korunkban. Hıtechnika: A fekvı szalmabála lambda értéke , vastagságát ismerve az U értéke 8-11, a k értéke , az R értéke Az élére állított bála lambda értéke , vastagságát ismerve az U értéke 6-8, a k értéke , az R értéke A lambda értékek eltérése abból adódik, hogy a fekvı bálában a szalmaszálak és a köztük lévı kicsiny légcsatornák pontosan összekötik a külsı teret a belsıvel, míg az élén álló bála szalmaszálai merılegesek a hı terjedési irányára. Rágcsálók, rovarok kérdése: A szénával ellentétben a szalma lényegében nem tartalmaz emészthetı részeket. Még a mikroorganizmusoknak is csak megfelelı körülmények között képesek 3

S bár a szalmát, ezt az ısi matériát gyúlékonysága és nehéz kezelhetısége miatt önmagában sokáig nem használták, a tapasztás és vályogvetés adalékanyagaként évszázadokon keresztül hasznosították.

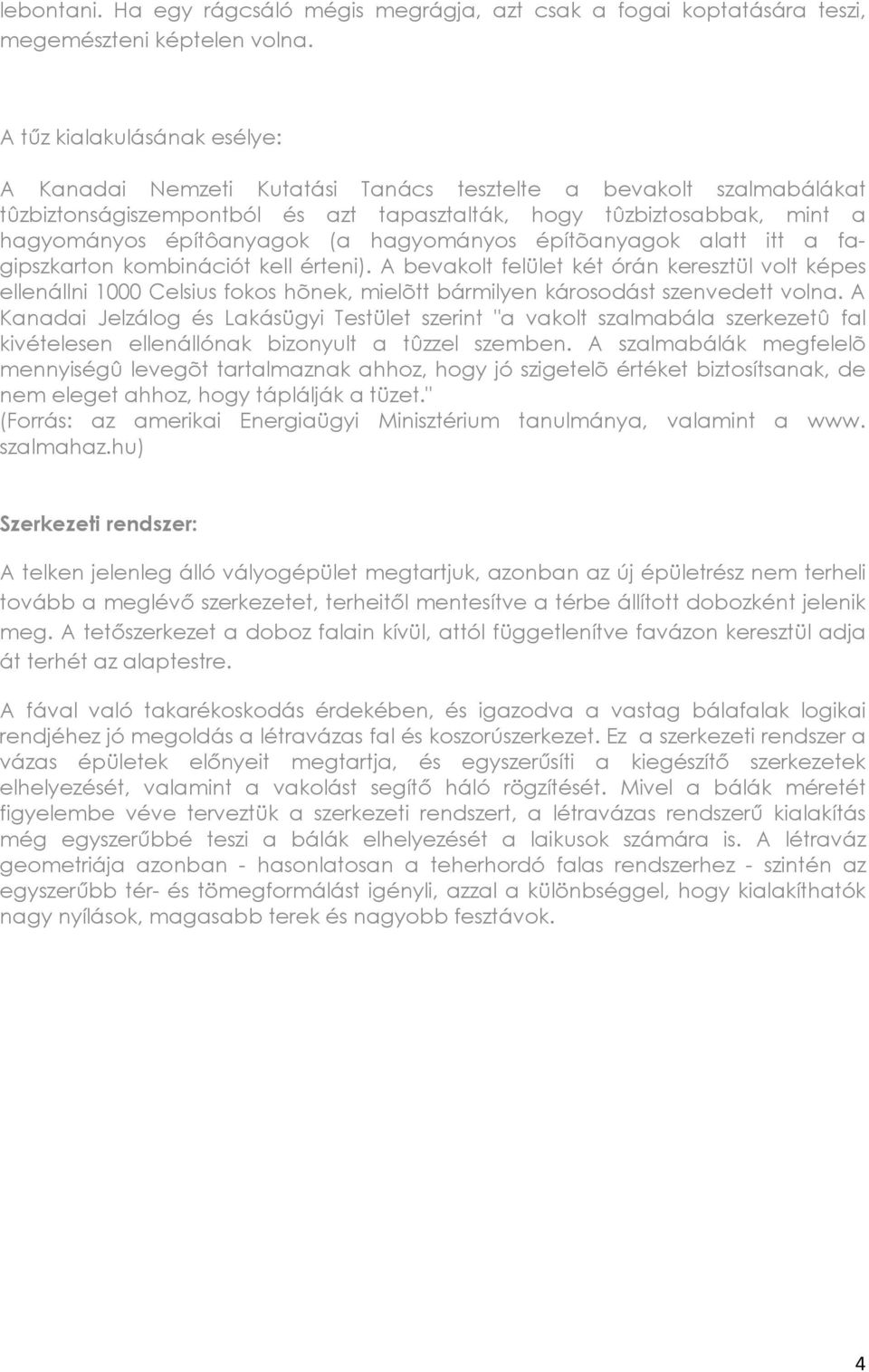

4 lebontani. Ha egy rágcsáló mégis megrágja, azt csak a fogai koptatására teszi, megemészteni képtelen volna. A tőz kialakulásának esélye: A Kanadai Nemzeti Kutatási Tanács tesztelte a bevakolt szalmabálákat tûzbiztonságiszempontból és azt tapasztalták, hogy tûzbiztosabbak, mint a hagyományos építôanyagok (a hagyományos építõanyagok alatt itt a fagipszkarton kombinációt kell érteni). A bevakolt felület két órán keresztül volt képes ellenállni 1000 Celsius fokos hõnek, mielõtt bármilyen károsodást szenvedett volna. A Kanadai Jelzálog és Lakásügyi Testület szerint "a vakolt szalmabála szerkezetû fal kivételesen ellenállónak bizonyult a tûzzel szemben. A szalmabálák megfelelõ mennyiségû levegõt tartalmaznak ahhoz, hogy jó szigetelõ értéket biztosítsanak, de nem eleget ahhoz, hogy táplálják a tüzet." (Forrás: az amerikai Energiaügyi Minisztérium tanulmánya, valamint a www. szalmahaz.hu) Szerkezeti rendszer: A telken jelenleg álló vályogépület megtartjuk, azonban az új épületrész nem terheli tovább a meglévı szerkezetet, terheitıl mentesítve a térbe állított dobozként jelenik meg. A tetıszerkezet a doboz falain kívül, attól függetlenítve favázon keresztül adja át terhét az alaptestre. A fával való takarékoskodás érdekében, és igazodva a vastag bálafalak logikai rendjéhez jó megoldás a létravázas fal és koszorúszerkezet. Ez a szerkezeti rendszer a vázas épületek elınyeit megtartja, és egyszerősíti a kiegészítı szerkezetek elhelyezését, valamint a vakolást segítı háló rögzítését. Mivel a bálák méretét figyelembe véve terveztük a szerkezeti rendszert, a létravázas rendszerő kialakítás még egyszerőbbé teszi a bálák elhelyezését a laikusok számára is. A létraváz geometriája azonban - hasonlatosan a teherhordó falas rendszerhez - szintén az egyszerőbb tér- és tömegformálást igényli, azzal a különbséggel, hogy kialakíthatók nagy nyílások, magasabb terek és nagyobb fesztávok. 4

hagyományos építõanyagok alatt itt a fagipszkarton kombinációt kell érteni).

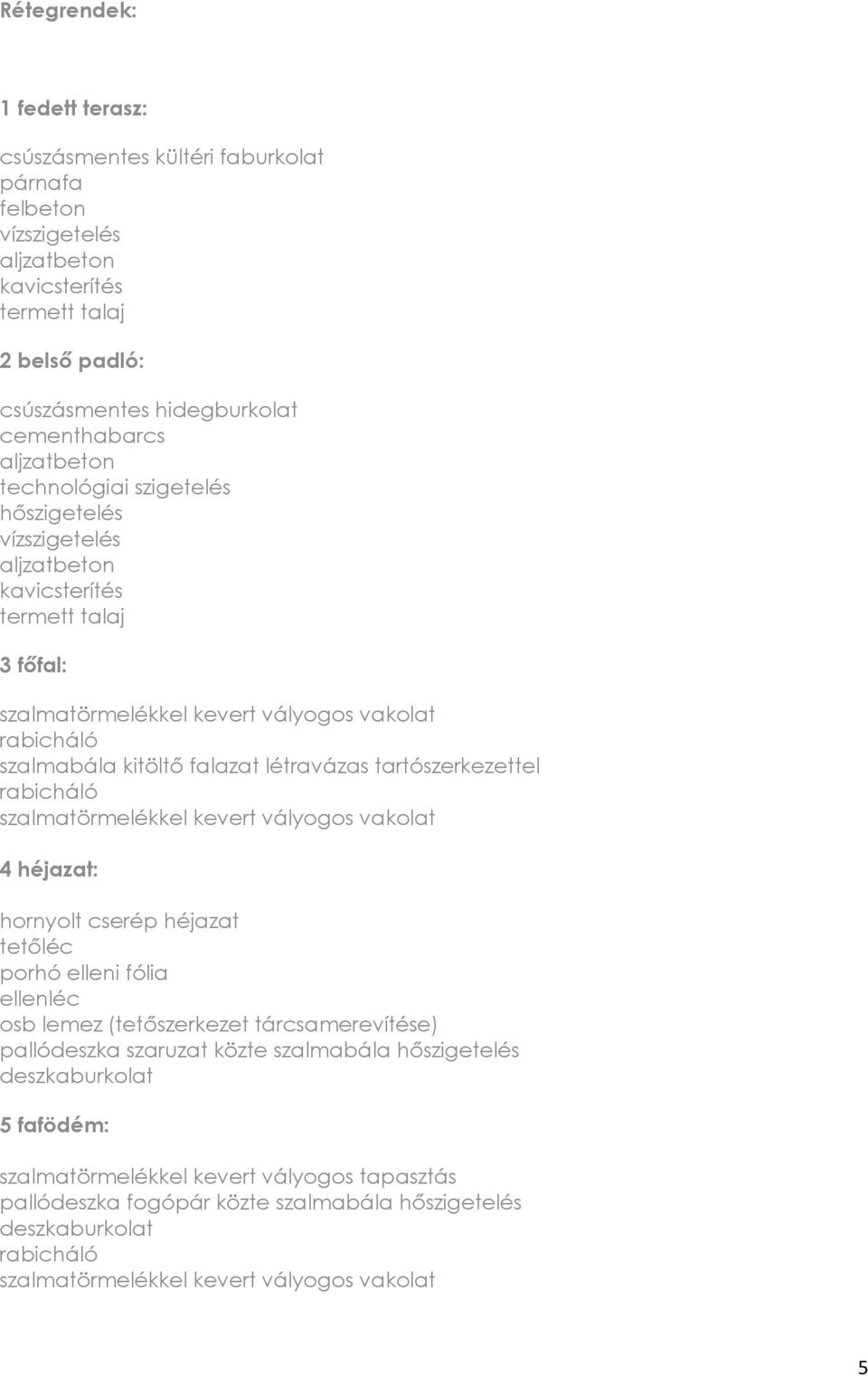

5 Rétegrendek: 1 fedett terasz: csúszásmentes kültéri faburkolat párnafa felbeton vízszigetelés aljzatbeton kavicsterítés termett talaj 2 belsı padló: csúszásmentes hidegburkolat cementhabarcs aljzatbeton technológiai szigetelés hıszigetelés vízszigetelés aljzatbeton kavicsterítés termett talaj 3 fıfal: szalmatörmelékkel kevert vályogos vakolat rabicháló szalmabála kitöltı falazat létravázas tartószerkezettel rabicháló szalmatörmelékkel kevert vályogos vakolat 4 héjazat: hornyolt cserép héjazat tetıléc porhó elleni fólia ellenléc osb lemez (tetıszerkezet tárcsamerevítése) pallódeszka szaruzat közte szalmabála hıszigetelés deszkaburkolat 5 fafödém: szalmatörmelékkel kevert vályogos tapasztás pallódeszka fogópár közte szalmabála hıszigetelés deszkaburkolat rabicháló szalmatörmelékkel kevert vályogos vakolat 5

létravázas tartószerkezettel rabicháló szalmatörmelékkel kevert vályogos vakolat 4 héjazat: hornyolt cserép héjazat tetıléc porhó elleni fólia ellenléc osb lemez (tetıszerkezet tárcsamerevítése)

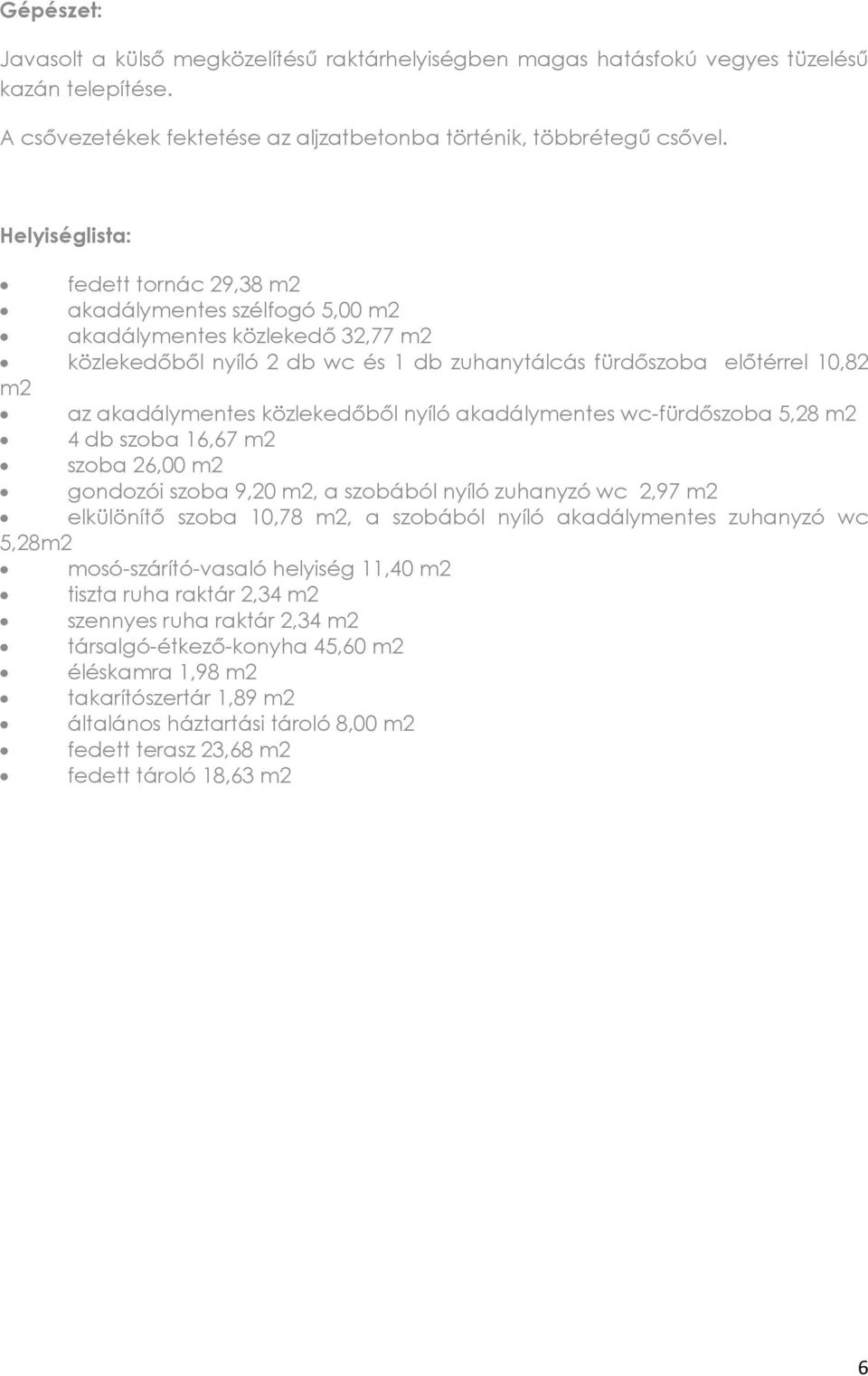

6 Gépészet: Javasolt a külsı megközelítéső raktárhelyiségben magas hatásfokú vegyes tüzeléső kazán telepítése. A csıvezetékek fektetése az aljzatbetonba történik, többrétegő csıvel. Helyiséglista: fedett tornác 29,38 m2 akadálymentes szélfogó 5,00 m2 akadálymentes közlekedı 32,77 m2 közlekedıbıl nyíló 2 db wc és 1 db zuhanytálcás fürdıszoba elıtérrel 10,82 m2 az akadálymentes közlekedıbıl nyíló akadálymentes wc-fürdıszoba 5,28 m2 4 db szoba 16,67 m2 szoba 26,00 m2 gondozói szoba 9,20 m2, a szobából nyíló zuhanyzó wc 2,97 m2 elkülönítı szoba 10,78 m2, a szobából nyíló akadálymentes zuhanyzó wc 5,28m2 mosó-szárító-vasaló helyiség 11,40 m2 tiszta ruha raktár 2,34 m2 szennyes ruha raktár 2,34 m2 társalgó-étkezı-konyha 45,60 m2 éléskamra 1,98 m2 takarítószertár 1,89 m2 általános háztartási tároló 8,00 m2 fedett terasz 23,68 m2 fedett tároló 18,63 m2 6

közlekedıbıl nyíló akadálymentes wc-fürdıszoba 5,28 m2 4 db szoba 16,67 m2 szoba 26,00 m2 gondozói szoba 9,20 m2, a szobából nyíló zuhanyzó wc 2,97 m2 elkülönítı szoba 10,78 m2, a szobából nyíló

7 Kötségbecslés: szalmabálák: 1915 db = 383 ezer Ft vályogos vakolások, tapasztások: 50 ezer Ft faanyagok: 35, 79 m3 = 1503 ezer Ft beton: 90,86 m3 = 908 ezer Ft hıszigetelés a padlóban: 266 m2 = 212 ezer Ft szakipari falak: 228,69 m2 = 343 ezer Ft nyílászárók: 1373 ezer ezer = 2333 ezer Ft talajnedvesség elleni szigetelés: 432 m2 = 216 ezer Ft OSB lapok: 480,2 m2 = 480 ezer Ft Összesen: 6,43 millió Ft (Munkadíjjal nem számoltam, mert a munkák egy része egy szakértı irányítása mellett társadalmi összefogással elvégezhetı.) 7

1373 ezer + 960 ezer = 2333 ezer Ft talajnedvesség elleni szigetelés: 432 m2 = 216 ezer Ft OSB lapok: 480,2 m2 = 480 ezer Ft
