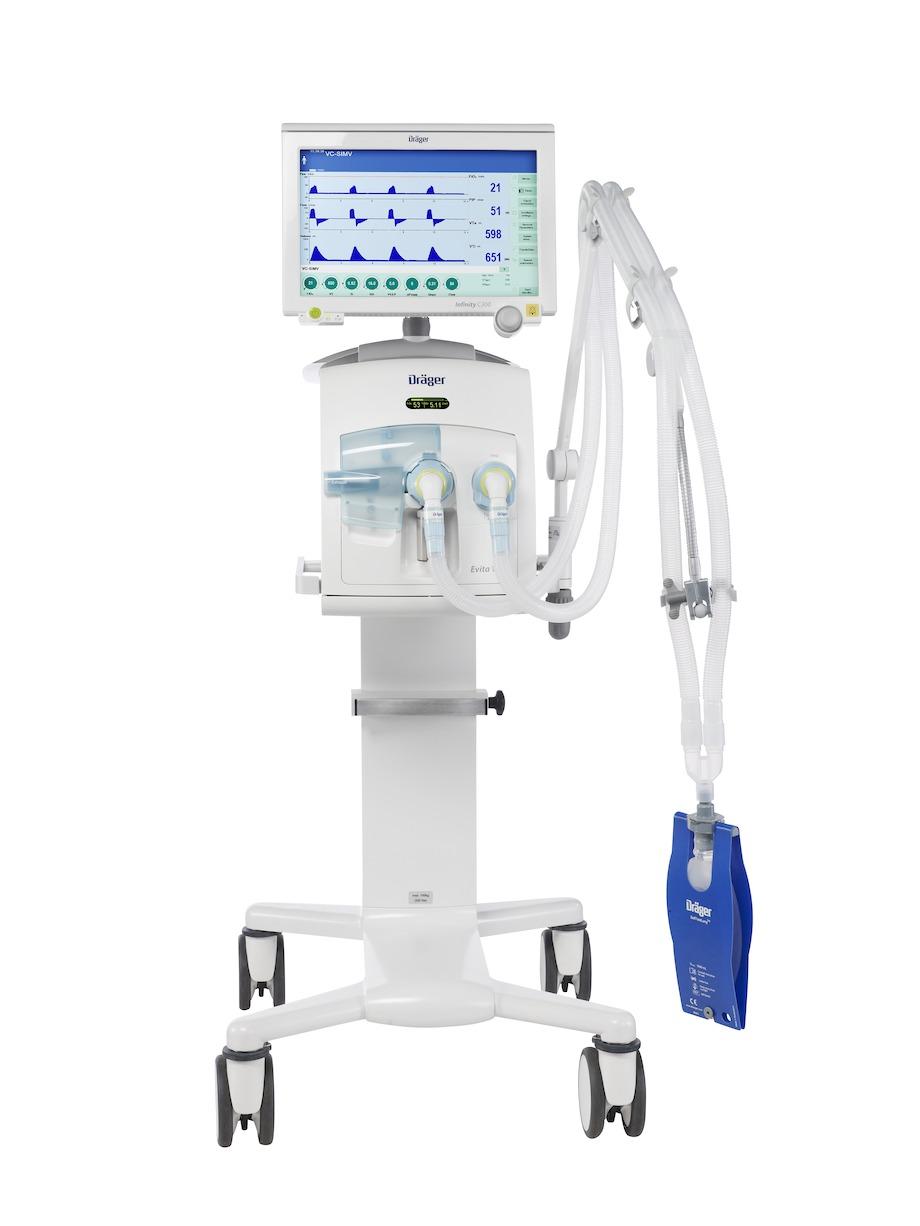

1 Evita V300 Intenzív osztályos lélegeztetés és légzésmonitorozás D Ha szeretne lépést tartani a klinikai gyakorlat folyamatosan növekvő elvárásaival, szüksége van egy rugalmas, sokoldalú beállítási lehetőségekkel rendelkező orvostechnikai eszközre. Az Evita V300 lélegeztetőkészülék a legmagasabb szintű és minőségű lélegeztetést biztosítja, sokoldalúan beállítható és szükség szerinti beállítási konfigurációkat tesz lehetővé.

2 02 Evita V300 Intenzív osztályos lélegeztetés és légzésmonitorozás Előnyök Sokoldalú és egyedileg konfigurálható Felnőttek, gyermekek és koraszülöttek lélegeztetése: invazív, nem invazív és O2-terápia Térfogat- vagy nyomásvezérelt lélegeztetés, spontán légzés A rendelhető gáz- és elektromosáram-ellátó egységek biztosítják a helytől független munkavégzést: GS500 (levegősűrítő), PS500 (áramellátás), TSU (gázpalack-ellátás) Rugalmasan beilleszthető a munkahelyeken: helyhez kötötten telepíthető az ellátóegységre, vagy szállítható rendszerként alkalmazható a szállítóállvány használatával Egyedi konfigurálási lehetőség, amely egyszerűen továbbítható USB-n keresztül A súgófunkció rávilágít az összefüggésekre, így megkönnyíti a légzési paraméterek beállítását és érthetően ismerteti a készülék funkcióit. Magas szintű lélegeztetés Automatikus tubuskompenzáció (ATC) a spontán légzés megkönnyítése érdekében Automatikus szivárgáskompenzáció invazív és nem invazív lélegeztetés esetén A térfogatvezérelt lélegeztetésnél alkalmazott AutoFlow funkció a szükséges minimális nyomás mellett teszi lehetővé a légzési térfogatok elérését A PC-APRV a rendelhető AutoRelease kiegészítővel, lehetővé teszi a spontán légzést, folyamatos, pozitív légúti nyomás mellett, rövid időtartamú nyomáscsökkentéssel Az AutoFlow, térfogatbiztosítás (VG) vagy SPN-CPAP funkcióknak köszönhetően szabad átlélegeztetés A spontán légzés sokoldalú támogatása, pl.: VC-MMV, SPN-PPS, térfogat-támogatás (VS), nyomástámogatás(ps) Kibővített elemző eszközök, például Trendek vagy CO2-monitorozás Automatikus leszoktatás a SmartCare /PS funkcióval A légzési ellenállás és a compliance grafikus ábrázolása a Smart Pulmonary View (Fejlett pulmonalis nézet) funkció segítségével Az Evita V300 készülék funkcióinak köre egyénre szabható a rendelhető hardver- és szoftverelemekkel.

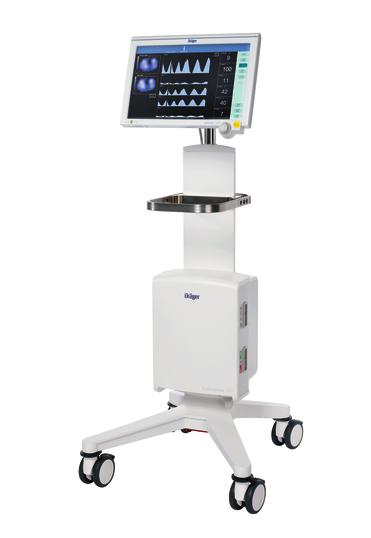

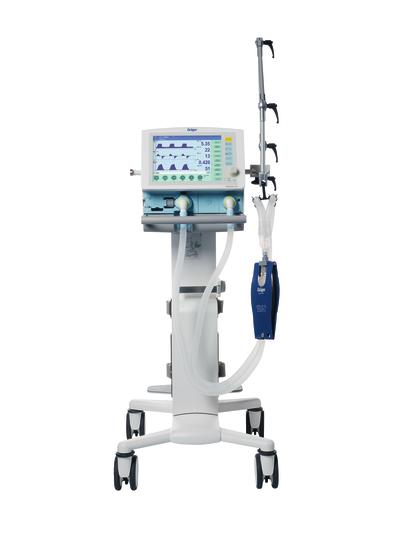

3 Evita V300 Intenzív osztályos lélegeztetés és légzésmonitorozás 03 Kapcsolódó Termékek Dräger Evita Infinity V500 MT Korszerű megoldásokra van szükség, hogy ma és a jövőben is megfeleljen a mindennapi kihívásoknak. Az Evita V500 lélegeztetőkészülék innovatív technológiát kínál és kiváló minőségű lélegeztetést biztosít. Dräger Savina 300 D A Savina 300 készülék a legmodernebb lélegeztetési módokkal egyesíti a turbinás lélegeztető készülék helytől független használatát és erejét. A nagyméretű, színes érintőképernyő és a lényeges jellemzőkre fókuszáló, új elgondoláson alapuló üzemelési elv, együttesen lehetővé teszik az egyszerű, gyors és biztonságos munkavégzést. Dräger Carina MT Kifejezetten nem invazív lélegeztetéshez készült: A Carina készülék egyedülálló SyncPlus technológiája, kibővített NIV-funkciói és felhasználóbarát kialakítása lehetővé teszik a megbízható és egyszerű lélegeztetés-terápiát kisméretű kialakításának köszönhetően a beteg szállítása közben is. Dräger PulmoVista 500 D A PulmoVista 500 elektromos impedanciatomográf készüléket kifejezetten a mindennapi klinikai gyakorlatban történő alkalmazásra fejlesztettük ki. A készülék folyamatosan jelzi az adatokat képek, görbék és paraméterek formájában. Egyszerűen fogalmazva: a PulmoVista 500 láthatóvá teszi a tüdőben a levegő eloszlását.

4 04 Evita V300 Intenzív osztályos lélegeztetés és légzésmonitorozás Műszaki adatok Pácienstípus Felnőttek, gyermekpáciensek, újszülöttek (opcionális) Lélegeztetési beállítások Lélegeztetési mód VC-CMV VC-SIMV VC-AC VC-MMV (opcionális) PC-CM PC-BIPAP1) / SIMV+ PC-SIMV PC-AC PC-APRV (opcionális) PC-PSV (opcionális) SPN-CPAP/PS SPN-CPAP/VS (opcionális) SPN-CPAP (opcionális) SPN-PPS* (opcionális) Különleges funkciók AutoFlow / térfogatbiztosítás (opcionális) Térfogatvezérelt üzemmódokban a belégzési nyomás automatikus kiigazítása Smart Pulmonary View (Fejlett pulmonalis nézet) (opcionális) ATC Automatikus tubuskompenzáció (opcionális) NIV nem invazív maszkos lélegeztetés (opcionális) CO2-monitorozás (opcionális) Monitoring Plus kiegészítő trendek és hurokgörbék (opcionális) SmartCare /PS 2.0 (opcionális) Automatikus klinikai protokollok SPN-CPAP/PS módhoz O2-terápia Légzési frekvencia (f) 0,5 és 98/perc között (felnőttek) 0,5 és 150/perc között (gyermekpáciensek, újszülöttek) Légzési frekvencia (f) 0,5 és 98/perc között (felnőttek) 0,5 és 150/perc között (gyermekpáciensek, újszülöttek) Belégzési idő (Ti) 0,11 és 10 s között (felnőttek) 0,1 és 10 s között (gyermekpáciensek, újszülöttek) Légzési térfogat (VT) 0,1 és 3,0 l között (felnőttek), BTPS során 0,02 és 3,0 l között (gyermekpáciensek), BTPS során 0,002 és 0,1 l között (újszülöttek), BTPS során Belégzési áramlás (Flow) 2 és 120 l/perc között (felnőttek) 2 és 30 l/perc között (gyermekpáciensek, újszülöttek) Belégzési nyomás (Pinsp) 1 és 95 mbar (vagy hpa vagy H2Ocm) között Belégzési nyomáskorlátozás (Pmax) 2 és 100 mbar (vagy hpa vagy H2Ocm) között PEEP / intermittáló PEEP (intpeep) 0 és 50 mbar (vagy hpa vagy H2Ocm) között Nyomástámogatás (Psupp) 0 és 95 mbar (vagy hpa vagy H2Ocm) között Növekedési időtartam a nyomástámogatáshoz (rámpa) 0 és 2 másodperc között Automatikus tubuskompenzáció (ATC ) A tubus belső átmérője (Tubus-Ø) Endotrachealis tubus (ET) Felnőttek 5 és 12 mm (0,2 és 0,47 inch) között Gyermekpáciensek 2 és 8 mm (0,08 és 0,31 inch) között Ujszülöttek 2 és 5 mm (0,08 és 0,2 inch) között Tracheostomiás tubus (Trach.) Felnőttek 5 és 12 mm (0,2 és 0,47 inch) között

5 Evita V300 Intenzív osztályos lélegeztetés és légzésmonitorozás 05 Műszaki adatok Gyermekpáciensek 2,5 és 8 mm (0,1 és 0,31 inch) között Kompenzáció mértéke 0 és 100% között O2-terápia Folyamatos áramlás 2 és 50 l/perc között O2-koncentráció FiO2 21 és 100 térfogat% között Mért értékek jelölése Légúti nyomásmérés Platónyomás Pplat Pozitív végkilégz. nyomás PEEP Belégzési csúcsnyomás PIP Légúti középnyomás Pmean Minimum légúti nyomás Pmin Értéktartomány -60 és 120 mbar (vagy hpa vagy H2Ocm) között Áramlásmérés Perctérfogatmérés MVe, MVi, MVemand, MVespon, MV Értéktartomány 0 és 99 l/perc között, BTPS Légzési térfogat mérése VT, VTimand, VTemand, VTispon, Vtrap Értéktartomány 0 és 5500 ml között, BTPS Frekvenciamérés Légzési frekvencia AF Spontán légzési frekvencia AFspon Értéktartomány 0/perc és 300/perc között O2-mérés (belégzési oldal) Belégzési O2-koncentráció FiO2 Értéktartomány 18 és 100 térfogat% között CO2-mérés a fő áramlatban (csak felnőttek és gyermek- Végkilégzési CO2-koncentráció etco2 páciensek) (opcionális) Értéktartomány 0 és 100 Hgmm között Számított értékek jelölése Compliance C Értéktartomány 0 és 650 ml/bar (vagy ml/h2ocm) között Rezisztencia R Értéktartomány 0 és 1000 mbar/(l/s) (vagy H2Ocm/(l/s)) között Szivárgás-perctérfogat MVleck Értéktartomány 0 és 99 l/perc között, BTPS Gyors felszínes légzési Index (RSB) Értéktartomány 0 és 9999 (/perc/l) között Negatív belégzési nyomás (NIF) Értéktartomány -80 és 0 mbar (vagy hpa vagy H2Ocm) között Okklúziós nyomás P0.1 Értéktartomány 0 és -25 mbar (vagy hpa vagy H2Ocm) között Görbék megjelenítése Légúti nyomás Paw (t) -30 és 100 mbar (vagy hpa vagy H2Ocm) között Áramlás (t) -180 és 180 l/perc között Térfogat V (t) 2 és 3000 ml között Kilégz. CO2-koncentráció etco2 0 és 100 Hgmm között (opcionális) Riasztások/Monitorozások Kilégzési perctérfogat Légúti nyomás Belégz. O2-koncentráció Végkilégz. CO2-koncentráció Tachypnoe-monitorozás Magas Térfogat-monitorozás Teljesítményre vonatkozó adatok Szabályozási elv idővezérelt, állandó térfogatú, nyomáskontrollált Intermittáló PEEP időtartama 1 és 20 kilégzési ciklus között Gyógyszerporlasztás 5,10, 15 és 30 percig (opcionális)

6 06 Evita V300 Intenzív osztályos lélegeztetés és légzésmonitorozás Műszaki adatok Bronchialis leszívás Szétcsatlakozás felismerése Újracsatlakoztatás felismerése Előoxigenizáció automatikus automatikus max. 3 perc Aktív leszívófázis max. 2 perc Utóoxigenizáció max. 2 perc Oxigenizáció a leszívási manőverhez Szorzó gyermekpáciensekhez és újszülöttekhez 1 és 2 Szállítórendszer spontán légzéshez és Psupp módhoz adaptív CPAP-rendszer, magas kezdeti áramlással Belégzési áramlás BTPS Alap-áramlás, felnőttek Alap-áramlás, gyermekpáciensek Alap-áramlás, újszülöttek max. 180 l/perc 2 l/perc 3 l/perc 6 l/perc Biztonsági szelep Kinyílik az orvosigáz-ellátás leállása esetén (az ellátási gázáramlás nem elégséges a szükséges belégzési áramláshoz), lehetővé teszi a spontán légzést a környezeti levegőből. Üzemelési adatok Hálózati feszültségforrás Elektromos áramellátás 100 V és 240 V között, 50/60 Hz Áramfelvétel 230 V esetén max. 1,1 A lélegeztetőegység orvosi kezelőpulttal 230 V esetén max. 1,6 A GS500 egységgel max. 0,8 A PS500 egységgel max. 1,4 A GS500 és PS500 egységgel 100 V esetén max. 2,5 A lélegeztetőegység orvosi kezelőpulttal 100 V esetén max. 3,7 A GS500 egységgel Teljesítményfelvétel max. 2,5 A lélegeztetőegység orvosi kezelőpulttal max. 3,7 A GS500 egységgel max. 1,8 A PS500 egységgel max. 3,0 A GS500 és PS500 egységgel Üzemelés közben, a belső akkumulátor töltése nélkül kb. 100 W lélegeztetőegység orvosi kezelőpulttal kb. 180 W GS500 egységgel Készülék digitális kimenete Digitális kimenő és bemenő csatlakozás, Dräger MEDIBUS és MEDIBUS.X RS232C-porton keresztül Gázellátás O2-üzemi túlnyomás Levegő-üzemi túlnyomás 2,7 és 6,0 bar (vagy 270 és 600 kpa vagy 39 és 87 psi) között 2,7 és 6,0 bar (vagy 270 és 600 kpa vagy 39 és 87 psi) között Fizikai jellemzők Méretek (Sz. x Mag. x Mélys.) Evita V300 és Infinity C300 a szállítóállványon 577 mm x 1400 mm x 677 mm (15,4 inch x 26,8 inch x 16,1 inch) GS500 (Felszerelés csak a szállítóállványra) / PS500 (Felszerelés csak a szállítóállványra) 291 mm x 218 mm x 381 mm (11,46 inch x 8,58 inch x 15 inch) Súly Evita V300 és Infinity C300 kb. 24 kg (52,9 lbs) Evita V300 és Infinity C300 a szállítóállványon kb. 58 kg (127,9 lbs) PS500 kb. 27 kg (59,5 lbs) GS500 kb. 10,5 kg (23 lbs) Rögzítés: Védőkeretek 1,65 kg (3,64 lbs)

7 Evita V300 Intenzív osztályos lélegeztetés és légzésmonitorozás 07 Műszaki adatok Adapter az állványhoz (38 mm) 2,35 kg (5,18 lbs) Képernyőátló mérete Infinity C300 15,4" TFT-színes érintőképernyő Bemeneti és kimeneti csatlakozók (az Infinity C300 készüléken) 1 2 külső RS232-csatlakozó (9 érintkezőtüske) 2 USB-port (hátoldal) 1 USB-port (oldalsó felület) 1 DVI (nem aktív) 1 LAN-port BIPAP, licenccel alkalmazott. ATC, Dräger-védjegy. AutoFlow, Dräger-védjegy. BTPS Testhőmérséklet nyomásszaturált. A mért értékek a páciens pulmonalis állapotára vonatkoznak (testhőmérséklet 37 C), vízpárával telített gáz, környezeti nyomás. 1 mbar = 100 Pa

8 08 Evita V300 Intenzív osztályos lélegeztetés és légzésmonitorozás Nem minden termék, és termékfunkció, illetve szolgáltatás kerül értékesítésre minden országban. A katalógusban említett termékelnevezések és védjegyek csak egyes országokban kerültek regisztrálásra és nem felt.tlenül abban az országban ahol ez a katalógus kiadásra került. Kérem a jelenlegi állapot megtekintéséhez látogasson el a weboldalra. KÖZPONT HUNGARY Drägerwerk AG & Co. KGaA Moislinger Allee Lübeck, Németország Dräger Medical Magyarország Kft. Szent László út Budapest Tel: Fax: medical.hungary@draeger.com Gyártó Drägerwerk AG & Co. KGaA Moislinger Allee Lübeck, Németország Locate your Regional Sales Representative at: Dräger - South East Europe Regional Management South East Europe Perfektastrasse 67 A-1230 Wien, Austria Tel: Fax: contactsee@draeger.com SCP Změny vyhrazeny 2018 Drägerwerk AG & Co. KGaA Megjegyzések
