Programozható automatikus légkompresszor digitális kijelzéssel Típusszám: 0726 Használati útmutató

Átírás

1 Programozható automatikus légkompresszor digitális kijelzéssel Típusszám: 0726 Használati útmutató FELFÚJÁS gépkocsiabroncsok kerékpárabroncsok futball- és kosárlabdák úszógumik parti-léggömbök gumimatracok parti-léggömbök és még sok más AKKUMULÁTOR VIZSGÁLAT az akkumulátor állapotának a vizsgálata a 12 V- os szivargyújtó- aljzaton át GENERÁTORVIZSG ÁLAT a generátor működésének a vizsgálata a 12 V- os szivargyújtó- aljzaton át

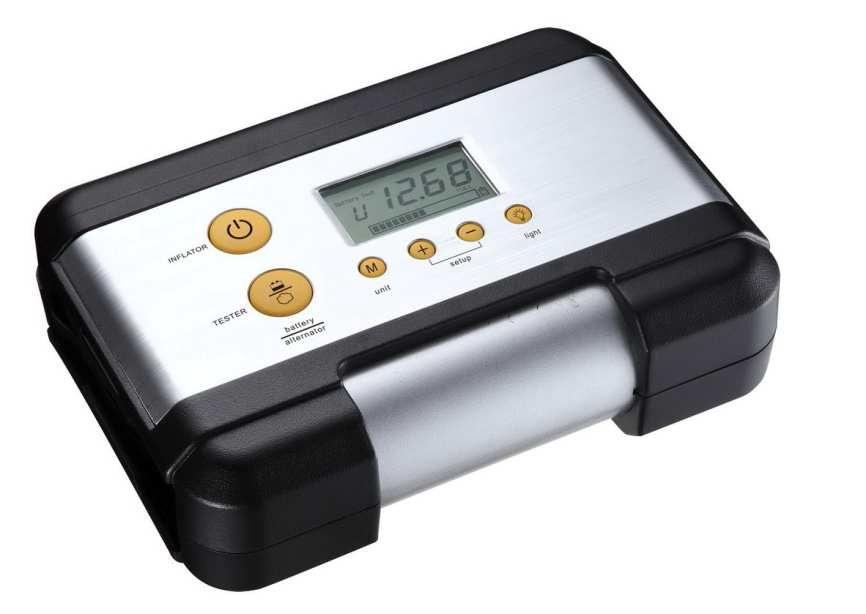

2 Áttekintés 1. akkumulátor/generátor-vizsgálat 2. a kompresszor kezelőgombja 3. a kijelzett mértékegység átváltása 4. a légnyomás beprogramozása 5. a világítás nyomógombja 6. villogó/figyelmeztető fény 7. LC-kijelző 8. nyomótömlő szelepcsatlakozóval V-os dugó 10. adapter labdákhoz és léggömbökhöz stb.

3 FIGYELMEZTETÉS Olvassa el ezt a használati útmutatót teljes figyelemmel. A készülék helytelen használatával tönkreteheti a készüléket és más tárgyakat, továbbá személyek sérüléseit okozhatja. 1. A felfújandó tárgyakat legfeljebb a gyártó által megadott nyomásig szabad felfújni. 2. Óvja a készüléket és tartozékait a nedvességtől. 3. A készüléket nem szabad felügyelet nélkül járatni. 4. A készülék nem játék, és emiatt gyerekek nem használhatják. 5. A kompresszort ne használja magas hőmérséklet mellett. 6. A készüléket csak a tervezett célra szabad alkalmazni. 7. A készüléket nem szabad szétszerelni, sajátkezűleg javítani vagy módosítani. 8. Ha a készülék nagyon felforrósodik, vagy szokatlan zajokat kelt, azonnal kapcsolja ki, és legalább 30 percig hagyja lehűlni. 9. Minden egyes használat előtt vizsgálja meg, hogy a készüléken nincseneke repedések, és vizsgálja meg a hibás részeket. Ha sérüléseket talál, szakemberrel meg kell javíttatnia, mielőtt használatba venné a készüléket. 10. Ne tegye ki a készüléket esőnek vagy ónos esőnek. Ugyancsak kerülendő a +40 C feletti vagy a -30 C alatti hőmérséklet. 11. Ne alkalmazza a készüléket emberen vagy állaton! 12. A vezetékeket nem szabad érintkezésbe hozni forró vagy éles tárgyakkal vagy olajjal. 13. Figyelmeztetés Az üzembiztonság fenntartása érdekében csak az együttszállított vagy a gyártó által ajánlott tartozékokat használja ezzel a készülékkel.

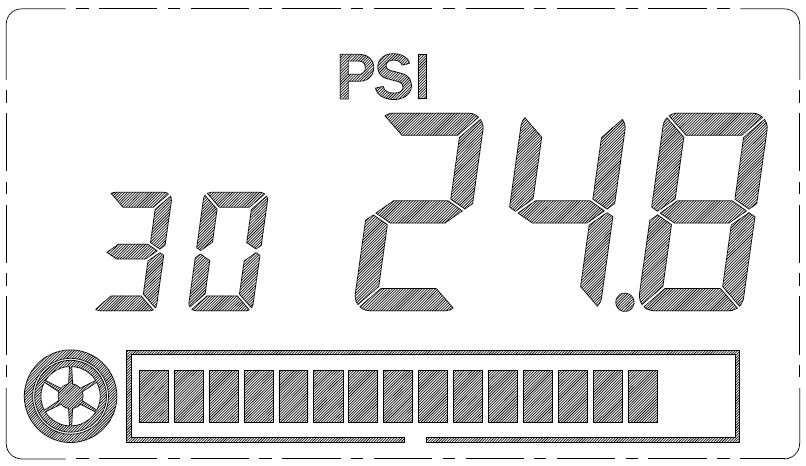

4 A készülék használata Abroncsok felfújása Ez a kompresszor digitális kijelzővel van ellátva. Segítségével folyamatosan ellenőrizhető a töltési nyomás, vagy beprogramozható az az elérendő abroncsnyomás, amelynél automatikusan kikapcsolódik a levegő befújása. programozott nyomás előrehaladásjelző oszlop nyomásegység pillanatnyi nyomás A. A kompresszor használata programozás nélkül Ha a program a 0-án áll, a kompresszor szabadon működik. Az érték beállításához nyomja meg a [-] gombot a nyomásprogram kinullázásához, majd állítsa be a programot a kompresszor funkciógombjával (2). 1. Csavarja ki az oldalsó rekeszből a 12 V-os kábelt, és dugja be a dugóját a szivargyújtó aljzatba. Adott esetben kapcsolja ki a gyújtást vagy a motort. 2. Ha van, csavarja le a porvédő sapkát az abroncs szelepéről. 3. Rakja fel a szelepcsatlakozót az abroncs szelepére. Ehhez addig csavarja fel a csatlakozó menetes végét, amíg szorosan nem zár. Ha a szivargyújtó dugója nincs feszültségen, be kell kapcsolni a gyújtást. A kompresszor most üzemkész. 4. Válassza ki a helyes kijelzett mértékegységet (bar/psi) a nyomógombbal (3). A kijelző kék megvilágítása mindig be van kapcsolva, hogy sötétben is lehessen használni a készüléket. 5. Addig tartsa nyomva a kompresszor működtető nyomógombját (2), amíg a kívánt nyomást el nem érte. 6. Vegye le a szelepcsatlakozót, és húzza ki a 12 V-os kábelt az aljzatból. 7. Adott esetben rakja vissza a porvédőt.

5 B. A kompresszor használata programozott töltési nyomással 1. szivargyújtó aljzatba. Adott esetben kapcsolja ki a gyújtást vagy a motort. 2. Ha van, csavarja le a porvédő sapkát az abroncs szelepéről. 3. Rakja fel a szelepcsatlakozót az abroncs szelepére. Ehhez addig csavarja fel a csatlakozó menetes végét, amíg szorosan nem zár. Ha a szivargyújtó dugója nincs feszültségen, be kell kapcsolni a gyújtást. A kompresszor most üzemkész. 4. Válassza ki a helyes kijelzett mértékegységet (bar/psi) a nyomógombbal (3). A kijelző kék megvilágítása mindig be van kapcsolva, hogy sötétben is lehessen használni a készüléket. 5. Állítsa be a kívánt nyomást a [+] és a [-] nyomógombbal. 6. Indítsa el a felfújást a kompresszor funkció-nyomógombjával (2). Ezáltal tárolja a programozott nyomást. Amint a kívánt nyomást elérte, a kompresszor automatikusan leáll.. 7. Vegye le a szelepcsatlakozót, és húzza ki a 12 V-os kábelt az aljzatból. 8. Adott esetben rakja vissza a porvédőt. Fontos tudnivaló: A kompresszor eltárolja a programozott nyomásértéket, úgyhogy a beprogramozott nyomás a készülék következő használatakor újra rendelkezésére áll. Figyelem: 1. Ajánlatos a gépkocsiabroncsok felfújásakor és nyomásellenőrzésekor 0,1 barral nagyobb nyomást beállítani. A szelepcsatlakozó levételekor egy kevés levegő megszökik, emiatt a nyomás akár 0,1 bar-ral is lecsökkenhet. 2. Az abroncs sérüléseinek az elkerülése érdekében feltétlenül tartsa be az abroncs peremén feltüntetett maximális töltési nyomást. Már ennek a nyomásnak a rövid idejű túllépése is károkat okozhat az abroncs szerkezetében, ami kívülről nem látható. Sporteszközök, kempingcikkek vagy léggömbök felfújása 1. Csavarja ki az oldalsó rekeszből a 12 V-os kábelt, és dugja be a dugóját a szivargyújtó aljzatba. 2. Válassza ki a megfelelő adaptert az együttszállított tartozékok közül, és csavarja fel a szelepcsatlakozóra szorosan. Ha a szivargyújtó dugója nincs feszültségen, be kell kapcsolni a gyújtást. A kompresszor most üzemkész. 3. Az adapter szabad végét nyomja be az adott cikk töltőnyílásába, és tartsa ott erősen. Addig tartsa nyomva a kompresszor működtető nyomógombját (2), amíg a kívánt nyomást el nem érte. 4. Vegye le az adaptert, és húzza ki a 12 V-os kábelt az aljzatból.

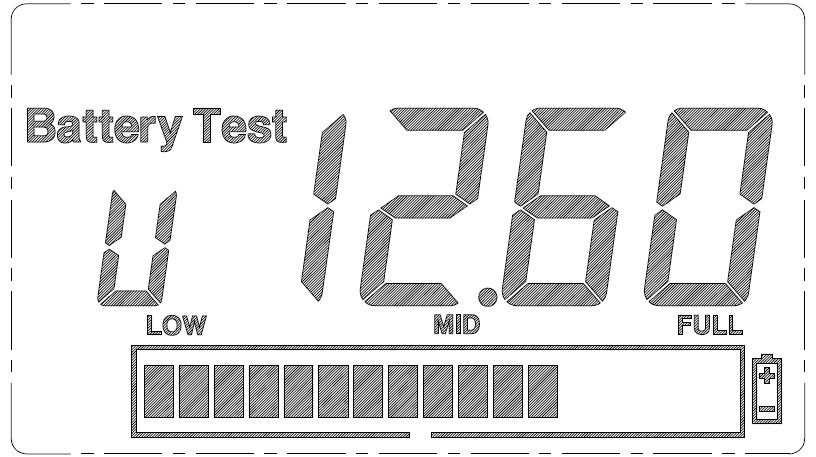

6 Akkumulátorteszt 1. A vizsgálat alatt a motornak nem szabad járnia. (Figyelem - betartandó) 2. Csavarja ki az oldalsó rekeszből a 12 V-os kábelt, és dugja be a dugóját a szivargyújtó aljzatba. 3. Nyomja meg a nyomógombot (1) az akkumulátorvizsgálat kiválasztása céljából. A kijelzőn megjelenik a pillanatnyi akkumulátorfeszültség. 4. LOW: Az akkumulátorfeszültség túl alacsony, fel kell tölteni vagy ki kell cserélni az akkumulátort. MID: Az akkumulátorfeszültség kielégítő. FULL: Az akkumulátor teljesen fel van töltve. Figyelem: Az akkumulátorvizsgálat alatt a motort nem szabad beindítani, ez azonban a különböző gyártók szerint nem minden típusnál lehetséges, és a motort be kell kapcsolni. Ez nem okoz HIBÁT a gépkocsin és ezen a készüléken! Azonban ebben az esetben nem garantálható a 100%-os pontosságú vizsgálat. A kijelzett akkumulátorfeszültség függ az akkumulátor korától/állapotától. A kb. 12,4 V értékű feszültségtől kezdve az akkumulátor normális töltöttségű. Kb. 12 V alatt az akkumulátor normálisan kisütöttnek számít, és kb. 10,7 V alatt mélykisütöttnek. Ebben az esetben az akkumulátort meg kell vizsgálni, fel kell tölteni, vagy esetleg le kell cserélni.
