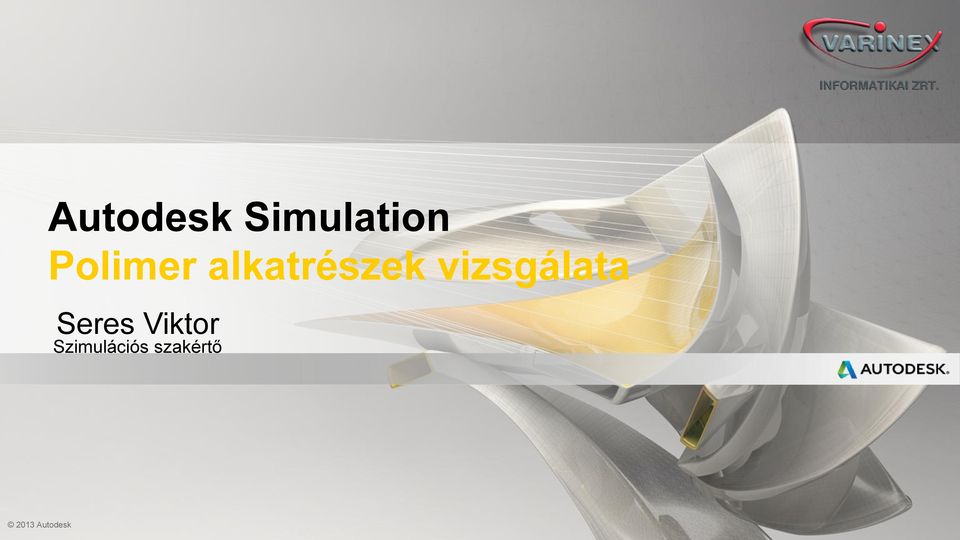

1 Autodesk Simulation Polimer alkatrészek vizsgálata Seres Viktor Szimulációs szakértő 2013 Autodesk

2 Polimer alkatrészek kihívások A-Z-ig

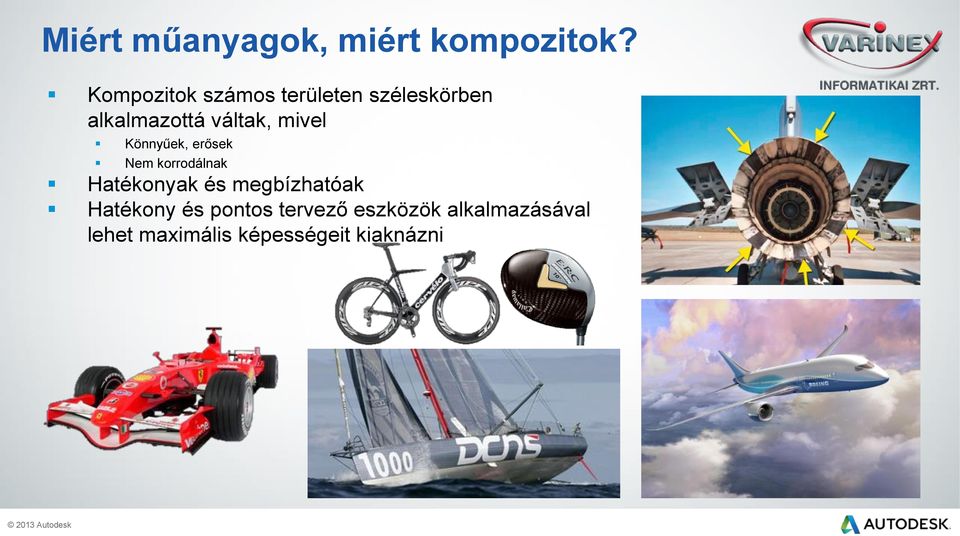

3 Miért műanyagok, miért kompozitok? Kompozitok számos területen széleskörben alkalmazottá váltak, mivel Könnyűek, erősek Nem korrodálnak Hatékonyak és megbízhatóak Hatékony és pontos tervező eszközök alkalmazásával lehet maximális képességeit kiaknázni 2013 Autodesk

mivel Könnyűek, erősek Nem korrodálnak Hatékonyak és megbízhatóak

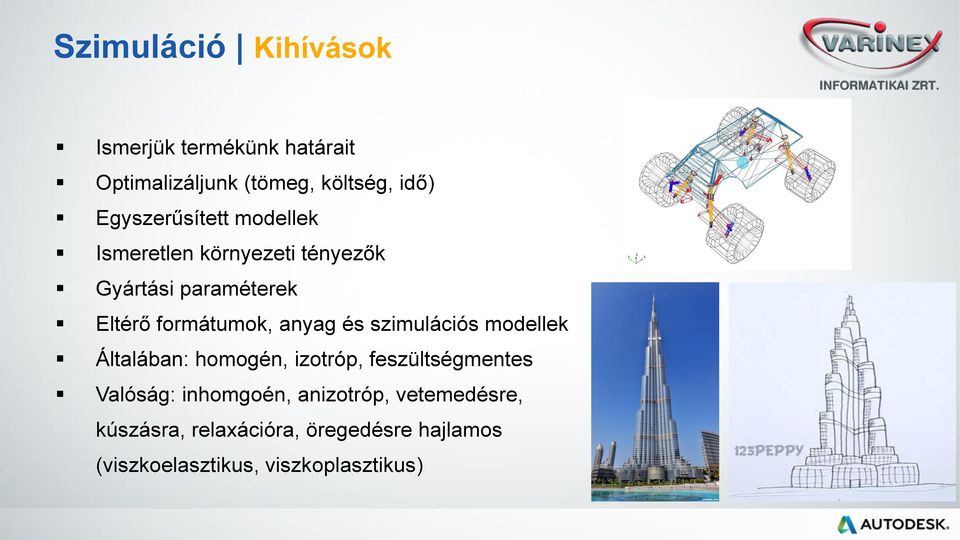

4 Szimuláció Kihívások Ismerjük termékünk határait Optimalizáljunk (tömeg, költség, idő) Egyszerűsített modellek Ismeretlen környezeti tényezők Gyártási paraméterek Eltérő formátumok, anyag és szimulációs modellek Általában: homogén, izotróp, feszültségmentes Valóság: inhomgoén, anizotróp, vetemedésre, kúszásra, relaxációra, öregedésre hajlamos (viszkoelasztikus, viszkoplasztikus)

anyag és szimulációs modellek Általában: homogén, izotróp, feszültségmentes Valóság: inhomgoén,

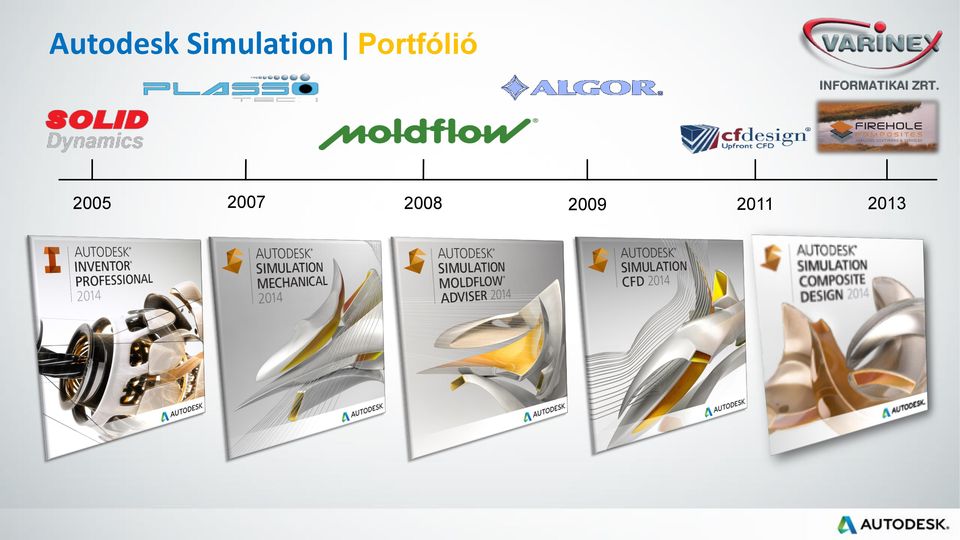

5 Autodesk Simulation Portfólió

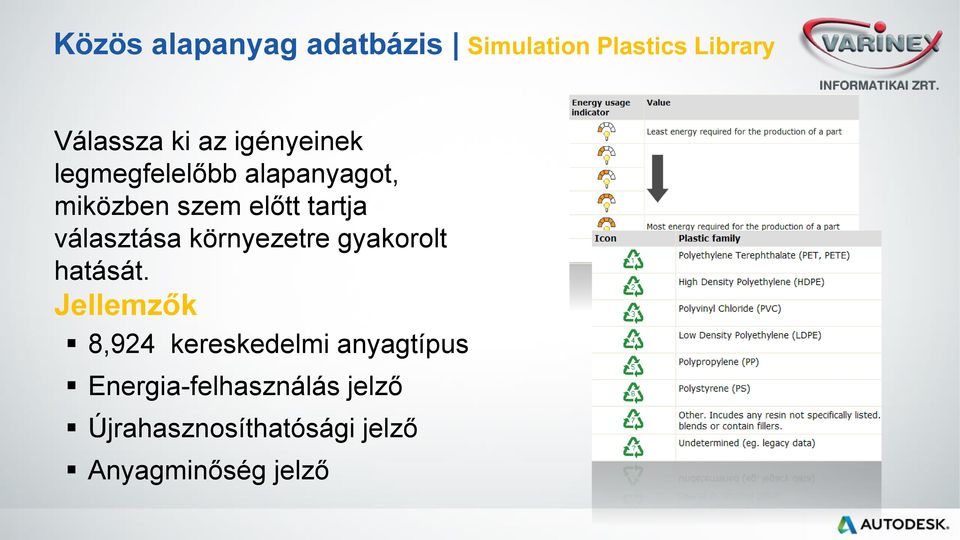

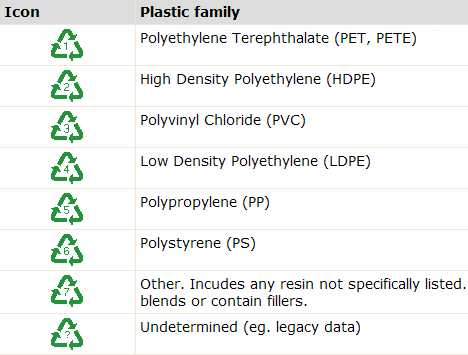

6 Közös alapanyag adatbázis Simulation Plastics Library Válassza ki az igényeinek legmegfelelőbb alapanyagot, miközben szem előtt tartja választása környezetre gyakorolt hatását. Jellemzők 8,924 kereskedelmi anyagtípus Energia-felhasználás jelző Újrahasznosíthatósági jelző Anyagminőség jelző

választása környezetre gyakorolt hatását.

7 Alapanyag adatbázis Moldflow Plastics Lab. Átfogó vizsgálatok (Rheology, Thermal, Mechanical) +25 év anyagvizsgálati szaktudás, Egyedileg fejlesztett mérési eljárások, berendezések 2 világszínvonalú saját laboratórium (USA, Ausztrália) Közel 9000 alapanyag Teljes körű adatszolgáltatás, adatillesztés Specialisták csapata, adat folyamatos validációt végez

Egyedileg fejlesztett mérési eljárások, berendezések 2 világszínvonalú saját

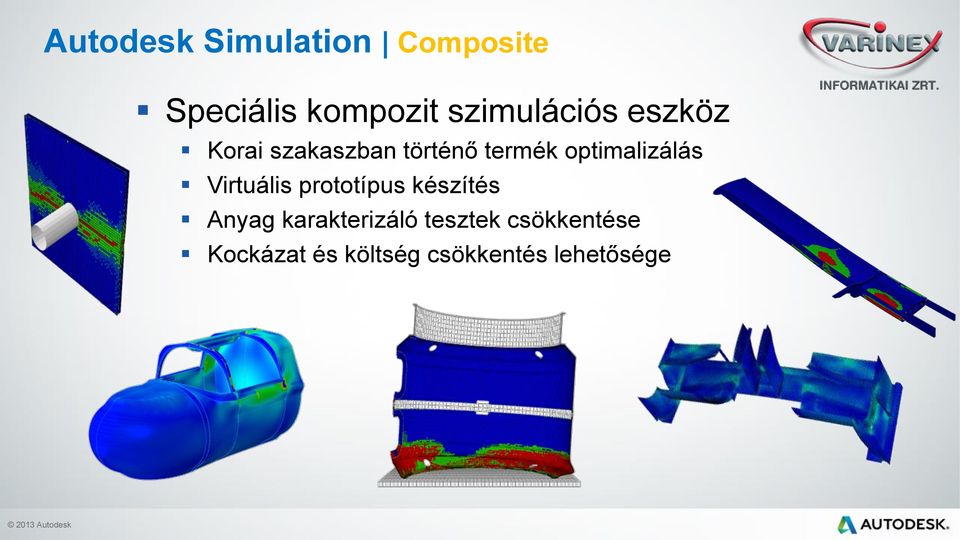

8 Autodesk Simulation Composite Speciális kompozit szimulációs eszköz Korai szakaszban történő termék optimalizálás Virtuális prototípus készítés Anyag karakterizáló tesztek csökkentése Kockázat és költség csökkentés lehetősége 2013 Autodesk

optimalizálás Virtuális prototípus készítés Anyag

Analysis: Lamina from Micro Mechanics: Failure Envelopes: Fabric Builder: Laminate Response Input

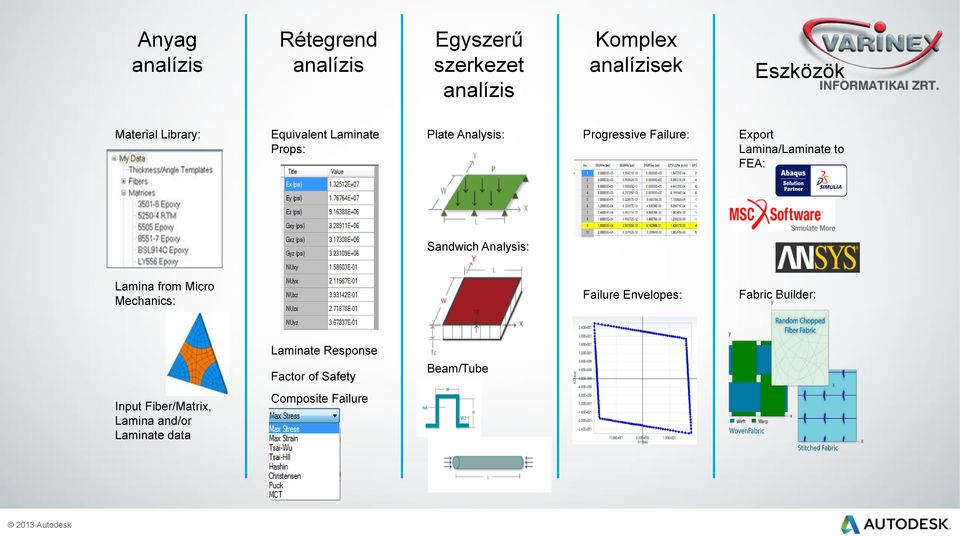

9 Anyag analízis Rétegrend analízis Egyszerű szerkezet analízis Komplex analízisek Eszközök Material Library: Equivalent Laminate Props: Plate Analysis: Progressive Failure: Export Lamina/Laminate to FEA: Sandwich Analysis: Lamina from Micro Mechanics: Failure Envelopes: Fabric Builder: Laminate Response Input Fiber/Matrix, Lamina and/or Laminate data Factor of Safety Composite Failure Criteria: Beam/Tube Analysis: 2013 Autodesk

felületen Kompozit specifikus kiegészítő FEA alkalmazásokhoz (Abaqus/ANSYS)

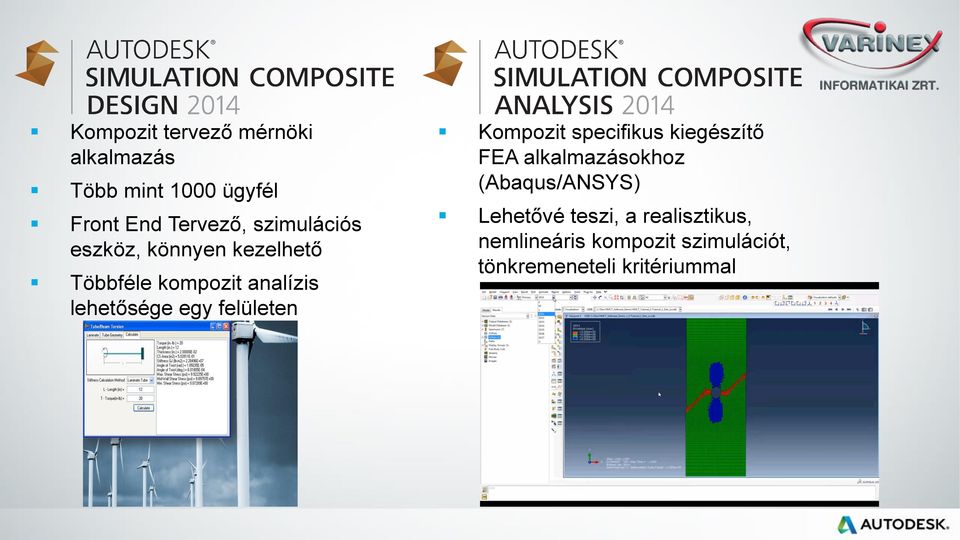

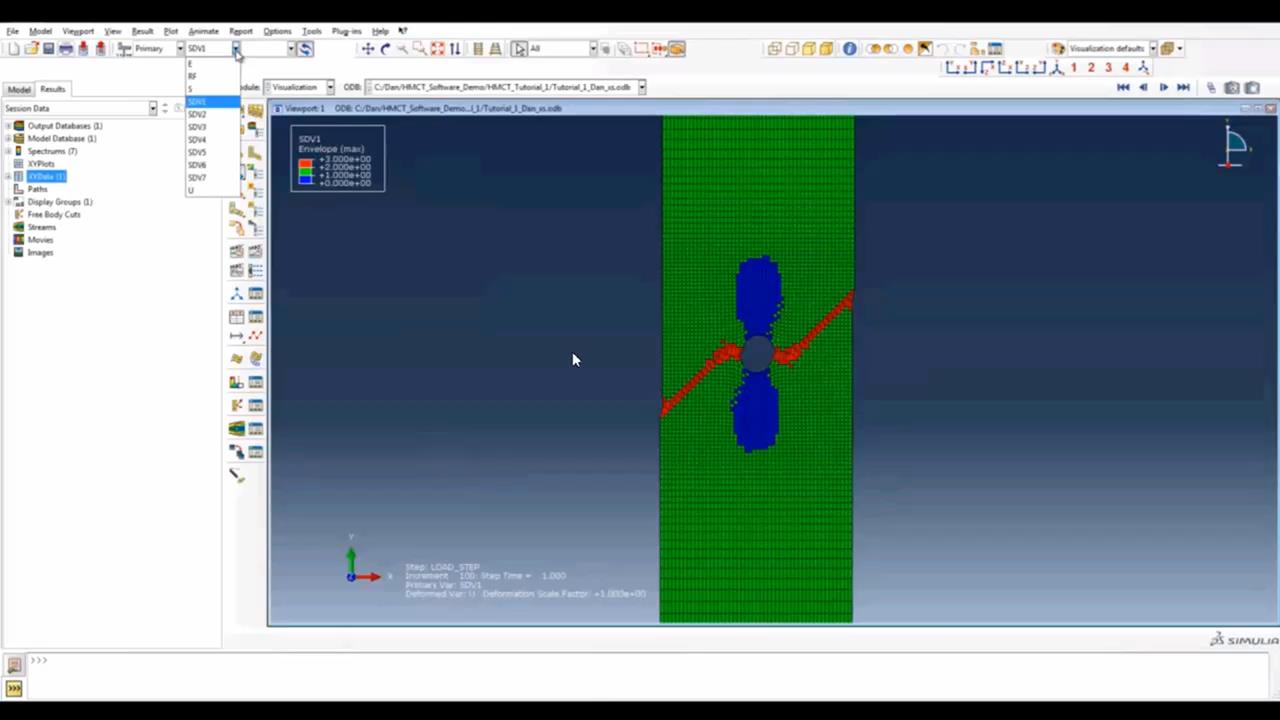

10 Kompozit tervező mérnöki alkalmazás Több mint 1000 ügyfél Front End Tervező, szimulációs eszköz, könnyen kezelhető Többféle kompozit analízis lehetősége egy felületen Kompozit specifikus kiegészítő FEA alkalmazásokhoz (Abaqus/ANSYS) Lehetővé teszi, a realisztikus, nemlineáris kompozit szimulációt, tönkremeneteli kritériummal

11 Sikertörténet: Red Bull F1 Integrating Helius:MCT into our engineering process allows us to quickly produce accurate virtual prototypes enabling us to improve the performance of our cars. Christian Horner - Team Principal, Red Bull Formula One 2012-es autó 8 fő komponens tervezése a Helius:MCT segítségével történt Világbajnoki cím: 2010, 2011, 2012 Image courtesy of Red Bull Racing 2013 Autodesk

Christian Horner - Team Principal, Red Bull Formula One 2012-es autó 8 fő komponens tervezése a

12 Autodesk Simulation DFM Valósidejű fröccsöntés szimuláció Termék ellenőrzés a kezdetektől, Folyamatos, Valósidejű szimulációs, Széleskörű CAD támogatás: Inventor, Inventor LT, Creo v1.,v2, SolidWorks Standalone verzió

Folyamatos, Valósidejű szimulációs, Széleskörű CAD

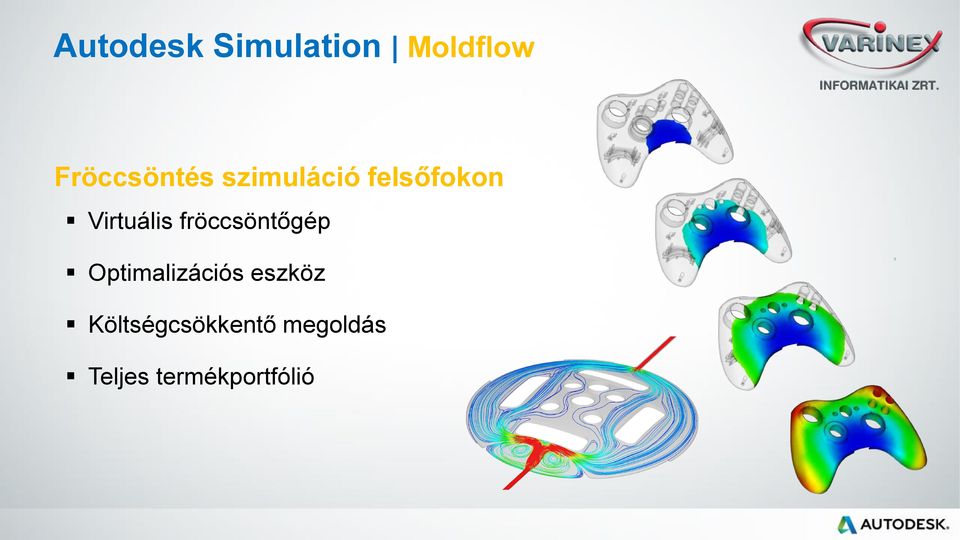

13 Autodesk Simulation Moldflow Fröccsöntés szimuláció felsőfokon Virtuális fröccsöntőgép Optimalizációs eszköz Költségcsökkentő megoldás Teljes termékportfólió

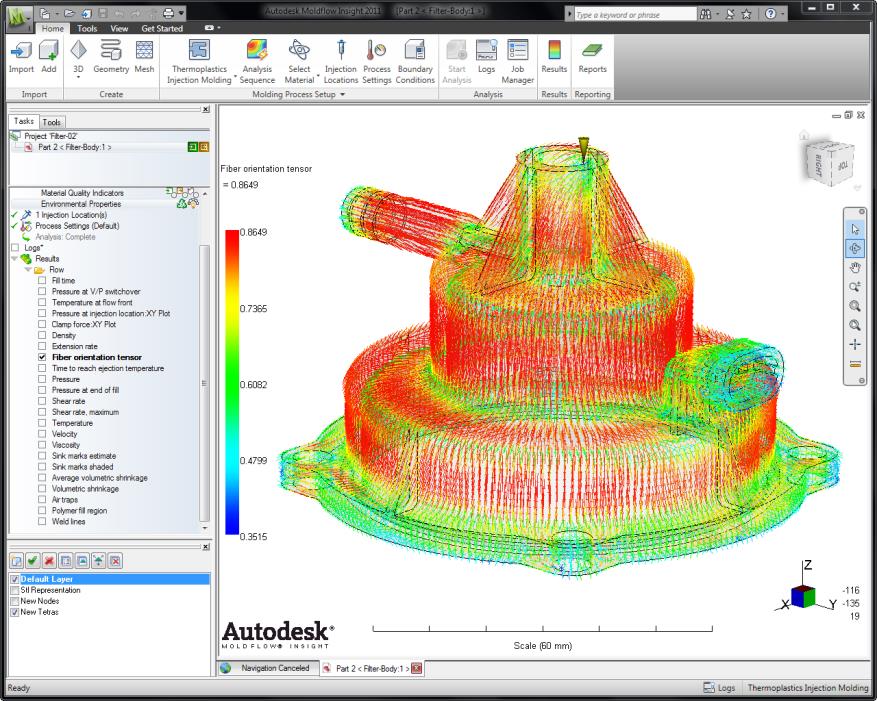

14 Fröccsöntés szimuláció Modellezi a polimer ömledék áramlást a szerszámban, segítségével mind a termék mind a szerszám optimalizálható, javítja a fröccsöntési folyamatot Hibák feltárása Összecsapási frontok Légzárványok Beszívódási helyek Vetemedés Szálorientáció

optimalizálható, javítja a fröccsöntési folyamatot Hibák

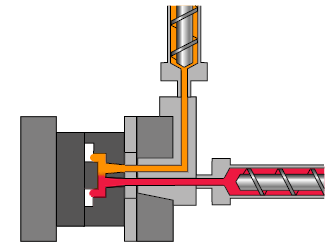

15 Speciális eljárások Új 3D solver: Injection Compression Compression molding Hőre lágyuló Hőre nem lágyuló anyagok Bi-injection: midplane

34 mm are mainly due to fibre orientation. Deflection magnified x 15.

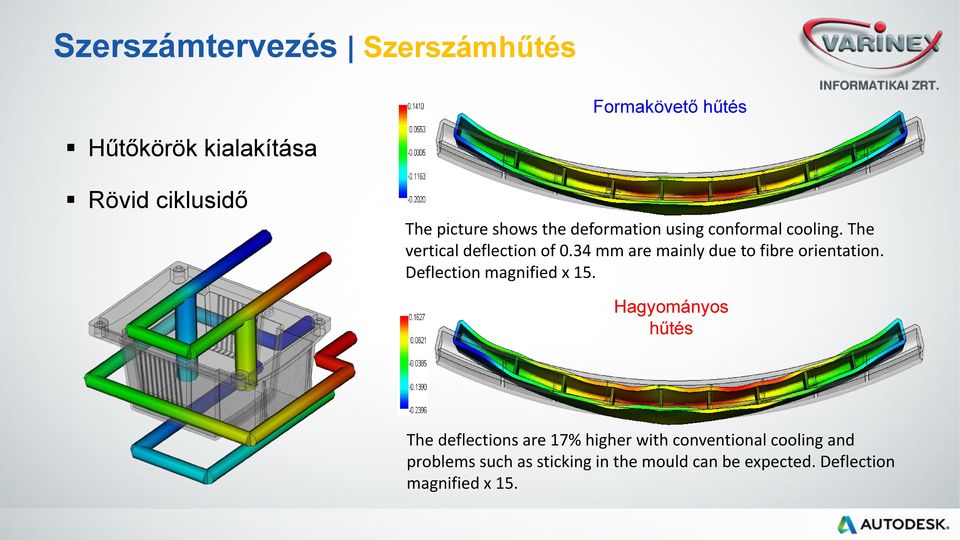

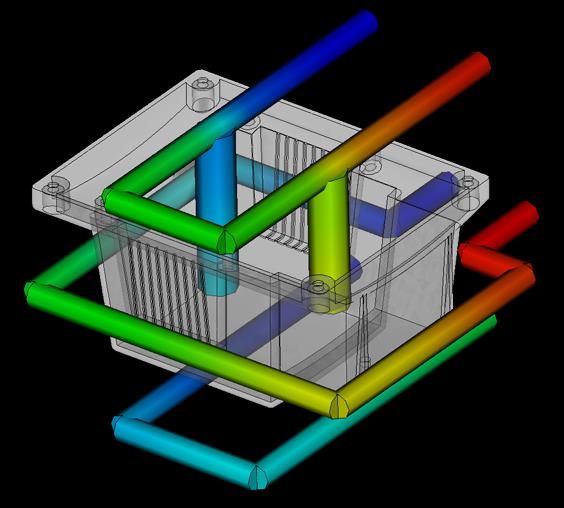

16 Szerszámtervezés Szerszámhűtés Formakövető hűtés Hűtőkörök kialakítása Rövid ciklusidő The picture shows the deformation using conformal cooling. The vertical deflection of 0.34 mm are mainly due to fibre orientation. Deflection magnified x 15. Hagyományos hűtés The deflections are 17% higher with conventional cooling and problems such as sticking in the mould can be expected. Deflection magnified x 15.

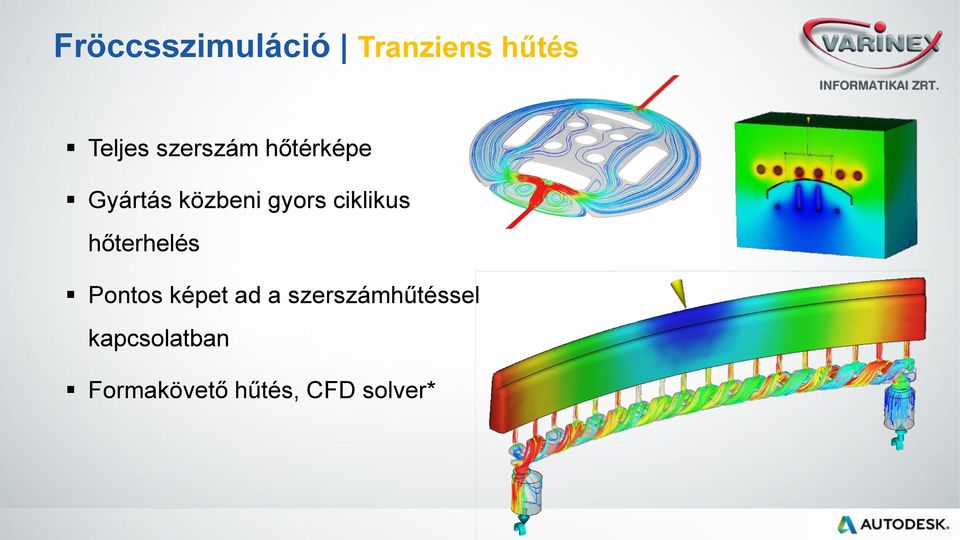

17 Fröccsszimuláció Tranziens hűtés Teljes szerszám hőtérképe Gyártás közbeni gyors ciklikus hőterhelés Pontos képet ad a szerszámhűtéssel kapcsolatban Formakövető hűtés, CFD solver*

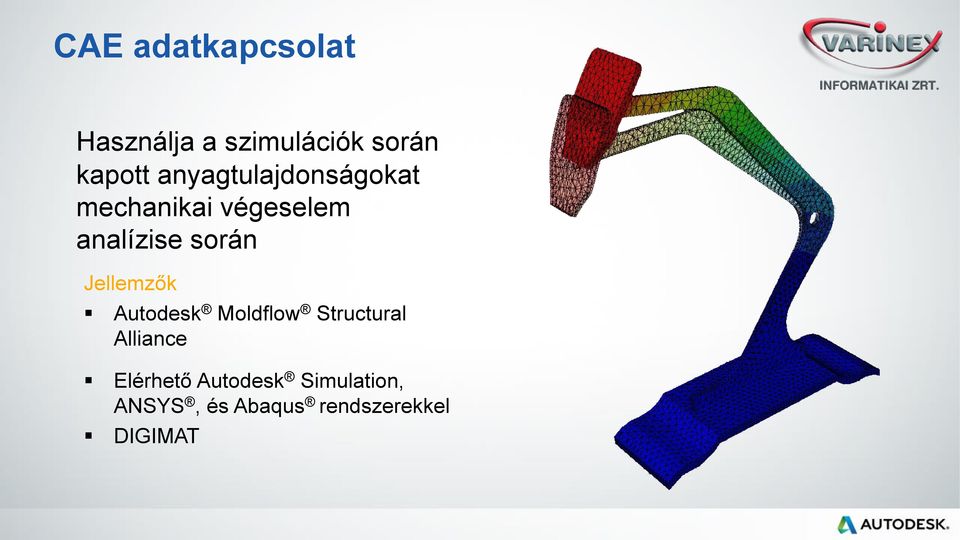

18 CAE adatkapcsolat Használja a szimulációk során kapott anyagtulajdonságokat mechanikai végeselem analízise során Jellemzők Autodesk Moldflow Structural Alliance Elérhető Autodesk Simulation, ANSYS, és Abaqus rendszerekkel DIGIMAT

Jellemzők Autodesk Moldflow Structural Alliance Elérhető

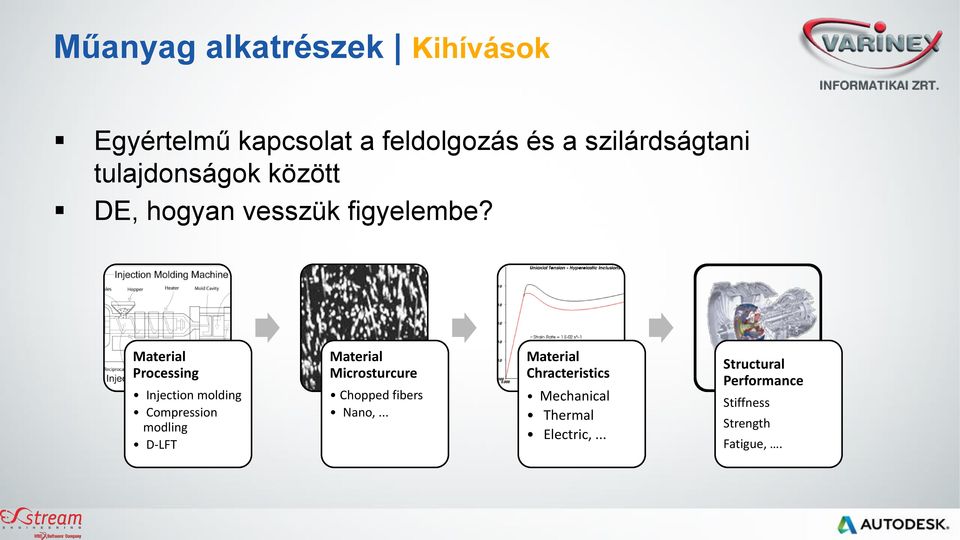

20 Műanyag alkatrészek Kihívások Egyértelmű kapcsolat a feldolgozás és a szilárdságtani tulajdonságok között DE, hogyan vesszük figyelembe? Material Processing Injection molding Compression modling D-LFT Material Microsturcure Chopped fibers Nano,... Material Chracteristics Mechanical Thermal Electric,... Structural Performance Stiffness Strength Fatigue,.

Material Processing Injection molding Compression modling D-LFT Material Microsturcure

21 Műanyag alkatrészek Kihívások Viszonylag új anyagok Szakítógörbe Tulajdonságaik típusonként változóak Különböző leíró modellek ismertek Anyag anizotrópia, nem lineáris tul. Szálorientáció

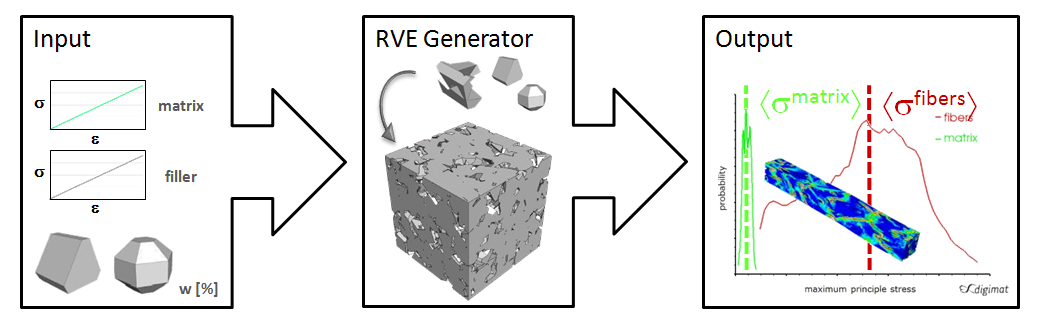

22 Műanyag alkatrészek Kihívások Eljárás alapja, RVE Representative Volume Element MF Mean-Field homogenization FE felépített RVE

23 Műanyag alkatrészek Kihívások

megoldást kínál eltérő platformok esetén Anyag anizotrópia, nem

24 CAE adatkapcsolat DIGIMAT Kapcsolatot képez a szilárdságtani, fröccsöntés szimulációs vizsgálatok és az anyag modellek között Átfogó megoldást kínál eltérő platformok esetén Anyag anizotrópia, nem lineáris tul. Többfázisú anyagmodellek Szálorientáció Data mapping eltérő hálók között

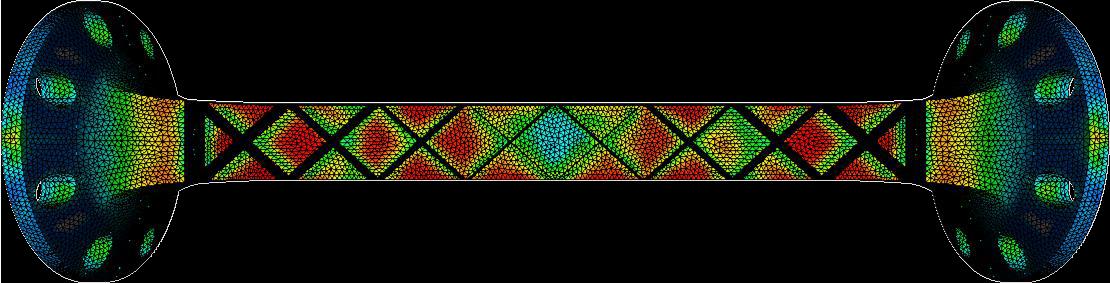

25 Data mapping DIGIMAT Szakítógörbe Eltérő hálók Szálorientáció Cross Mapping: 3D -> 2D* *Courtesy of Rhodia

26 Trelleborg DIGIMAT hatékonyság

összeállítások, érintkezés Ütközés és ejtésvizsgálat Anyag adatbázis,

27 Autodesk Simulation Mechanical Szilárdságtani, dinamikai, hőtani, (kifáradási) szimulációs rendszer Mechanikai esemény vizsgálat, összeállítások, érintkezés Ütközés és ejtésvizsgálat Anyag adatbázis, Moldflow adatkapcsolat (szálorientáció, vetemedés, visszamaradó feszültségek)

Autodesk Simulation Mechanical 2014 Ejtésvizsgálat egyszerűbb előkészítése egyetlen párbeszédablak Parametrikus optimalizálás Inventor modellekre (pl.

28 Autodesk Simulation Mechanical 2014 Ejtésvizsgálat egyszerűbb előkészítése egyetlen párbeszédablak Parametrikus optimalizálás Inventor modellekre (pl. falvastagság, bordakialakítás) Autodesk Simulation CFD hőmérsékleti eredményei felhasználhatók mint peremfeltételek (valós termikus terhelés) 2013 Autodesk

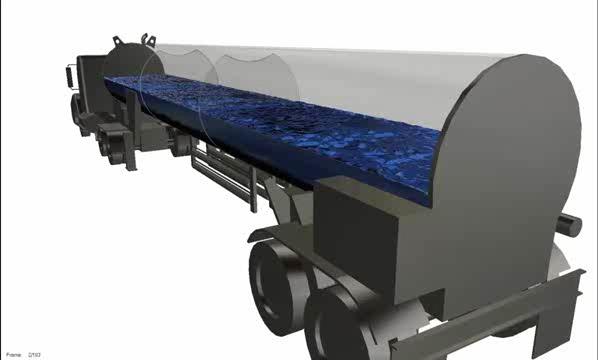

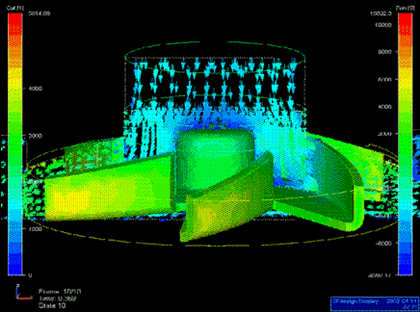

29 Autodesk Simulation CFD Jellemzők: Áramlástani és hőtani szimulációk Formakövető fröccsszerszám hűtés Szabadfelület áramlás

30 Vizualizáció Showcase FBX

support team), Autodesk Moldflow Youtube csatorna Autodesk

31 Támogatás Autodesk Simulation Moldflow Online és Offline, mindig elérhető Online Moldflow WikiHelp, Moldflow Support Blog (German support team), Autodesk Moldflow Youtube csatorna Autodesk SimSquad Autodesk University, User Meetings Képzett viszonteladói hálózat

32 Autodesk Simulation 360 Új vizsgálati lehetőségek 2013 Autodesk

33 Miben más az Autodesk Simulation? Felhő alapú szimuláció Autodesk Simulation 360

34 Autodesk Sim360 Hogyan működik? Modell import Előkészítés Kiértékelés Hálózás Analízis Desktop Client ISO https Felhő (Cloud)

35 Autodesk Sim360 Csomagok Mechanical CFD Structural Moldflow Insight AutodeskSim360Pro Autodesk Sim 360 Moldflow

analízis egyidejű futtatása hardver beruházás nélkül Solve

36 Autodesk Sim360 Előnye Elérhető, kedvező ár Kiemelkedő képességű szoftvercsomag Gyors, megbízható Magasszintű adatbiztonság Több analízis egyidejű futtatása hardver beruházás nélkül Solve Scenario 1 Solve Scenario 2 Solve Scenario 3 Solve Scenario 4 Solve Scenario 5

37 Köszönjük megtisztelő figyelmüket! Autodesk is a registered trademark of Autodesk, Inc., and/or its subsidiaries and/or affiliates in the USA and/or other countries. All other brand names, product names, or trademarks belong to their respective holders. Autodesk reserves the right to alter product and services offerings, and specifications and pricing at any time without notice, and is not responsible for typographical or graphical errors that may appear in this document Autodesk, Inc. All rights reserved.
