9 6.) A szerződést biztosító mellékkötelezettségek 6.. A Felek rögzítik, hogy a Vállalkozó a szerződést biztosító mellékkötelezettségként kötbért köteles fizetni Megrendelőnek az alábbi feltételekkel: a) Vállalkozó kötbérfizetési kötelezettséggel tartozik, ha a teljesítés felróható magatartása (mulasztása) miatt meghiúsul A kötbér mértéke: Ha a Vállalkozó a kivitelezés befejezésére vállalt, az 2. pontban meghatározott határidőt nem tartja meg, a késedelem minden napjára a vállalkozói díj bruttó összege % - ának megfelelő összegű - maximum a vállalkozói díj bruttó összegére vetített 20 % - késedelmi kötbért köteles fizetni a Megrendelőnek. Amennyiben a késedelmi kötbér összege eléri az előző mondatban meghatározott 20 %-os mértéket, Megrendelő a Vállalkozó kártalanítása nélkül elállhat a szerződéstől. Nem számít bele a késedelem időtartamába annyi nap, amennyivel a kivitelezés a Megrendelő érdekkörében felmerült ok miatt húzódott el A szerződés a 7.5 pontban meghatározott garanciális javítások jegyzőkönyvi lezárásáig tart a teljes vállalkozási díj bruttó összege 5% -ának megrendelői visszatartása A Vállalkozó teljes körű kockázati felelősség-biztosítást köteles kötni a szerződés idejére. 7.) Az átadás-átvétel 7.. A munka befejezéséről a Vállalkozó értesíti a Megrendelő. Az átadás-átvétel megkezdésének az időpontját a Megrendelő tűzi ki a Vállalkozó készre jelentését követő 5 napon belüli időpontra. A Megrendelő akkor is köteles az átvételi kötelezettségét teljesíteni abban az esetben is, ha a Vállalkozó a kivitelezést a teljesítési határidő előtt fejezte be Az átadás-átvétel a jelen szerződés mellékleteit képező tételes költségvetési ajánlat, valamint a Vállalkozó által is megismert műszaki tartalom alapján történik Az átadás-átvétel során a Felek jegyzőkönyvbe veszik a teljesítésnek a Megrendelő által megállapított hibáit. Ezt követően a Megrendelő nyilatkozik arról, hogy - a munkát átveszi-e, továbbá ha a munkát átveszi, milyen hibák kijavítását követeli, - a munka átvételét megtagadja-e, továbbá - ha a munka átvételét megtagadja, a későbbi átvételt milyen hibák kijavításától teszi függővé 7.4. A Megrendelő nem tagadhatja meg az átvételt olyan hiba/hiány miatt, amely a rendeltetésszerű használatot nem akadályozza, a hiba/hiány elhárításának határidejéről az átadás-átvételi jegyzőkönyvben vállalkozó nyilatkozik, melynek nem teljesülése esetén a végszámla ki nem fizethető, 7.5. Megrendelő az átadás-átvétel befejezésétől számított 2. hónapban utó felülvizsgálatra határidőt tűz ki. Olyan hiba kijavítását, amely az átadás -átvételi jegyzőkönyvben nincs feltüntetve, az utó felülvizsgálat előtt csak akkor lehet követelni, ha az akadályozza a rendeltetésszerű használatot, vagy a kijavítás késedelme a hiba súlyosbodásával járna. A Vállalkozó kötelezettséget vállal arra, hogy az utó felülvizsgálati eljárás során jegyzőkönyvbe felvett, az általa kivitelezett munkákkal kapcsolatos valamennyi hibát kijavítja az utó felülvizsgálati jegyzőkönyv aláírását követő 30 napon belül. 5/6 f ^

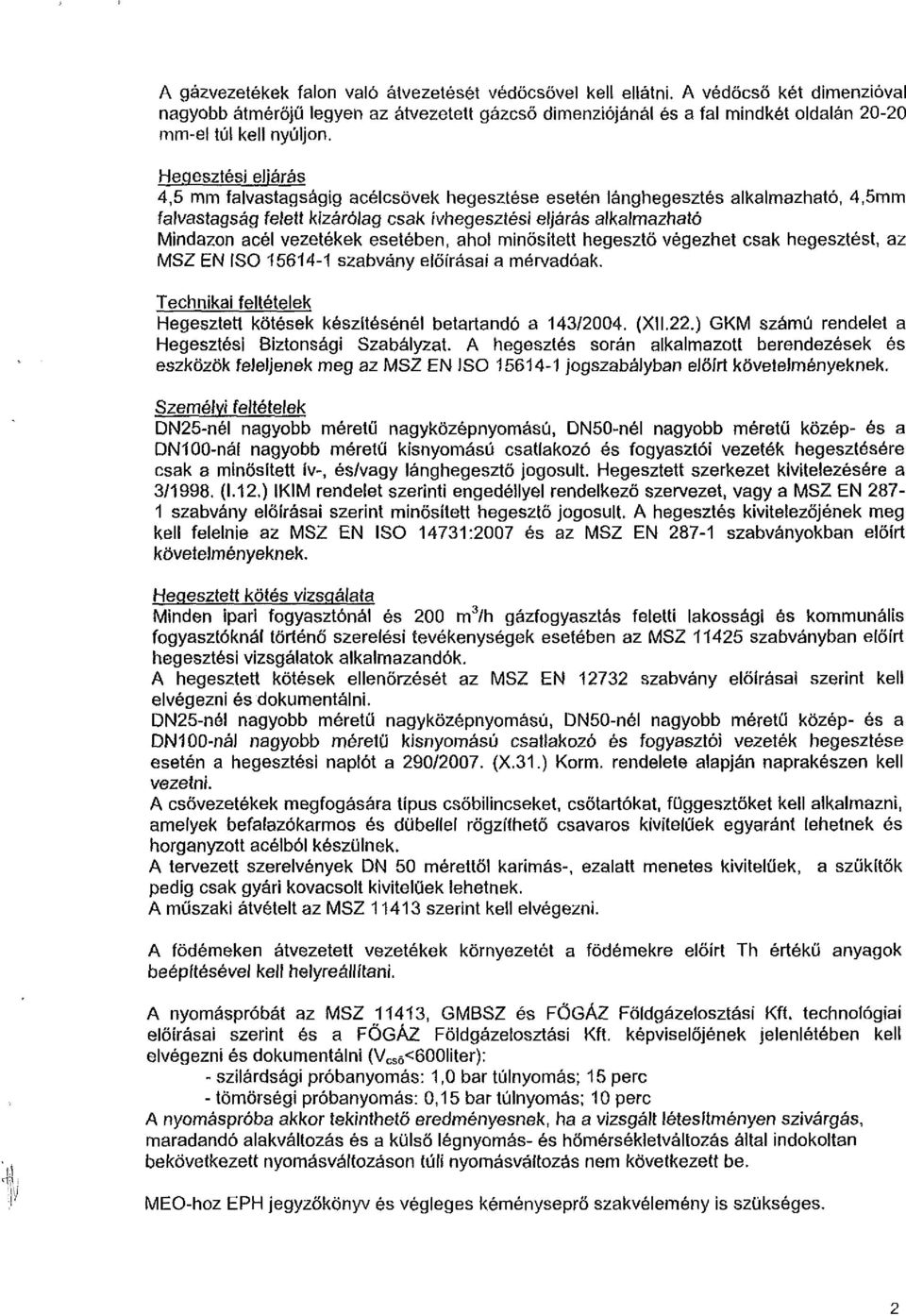

10 8.) Egyéb rendelkezések 8,. A vonatkozó előírásokat a Vállalkozó köteles maradéktalanul betartani. E rendelkezés maradéktalan teljesítése jelen szerződés olyan lényeges kikötése, amelynek bármely okból történő megszegése a Megrendelőt azonnali hatállyal való elállásra és kártérítési igény érvényesítésére jogosítja fel. 8.2 Vállalkozó kijelenti, hogy a szerződés aláírásával hozzájárul a jelen szerződés főbb adatainak az információs Önrendelkezési jogról és az információszabadságról szóló 20. évi CXII, törvény. mellékletében (III. táblázat 4. sor) előírt közzétételéhez Jelen Szerződésben nem szabályozott kérdésekben a hatályos és vonatkozó magyar jogszabályok az irányadók, melyek közül kiemelendő a Polgári Törvénykönyvről szóló 203. évi V, törvény, valamint az általánosan elfogadott szakmai szokásokat is irányadónak kell tekinteni Szerződő felek megállapodnak abban, hogy a jelen Szerződésből adódó minden vitás kérdést először peren kívüli egyeztetés útján kísérelnek meg megoldani. Amennyiben a peren kívüli egyeztetés nem vezet eredményre, úgy a szerződő Felek kölcsönönösen alávetik magukat a hatáskörrel rendelkező bíróság kizárólagos illetékességének Felek a Szerződést együttes elolvasás és közös értelmezés után, mint akaratukkal mindenben megegyezőt jóváhagyták, és a cégjegyzésre jogosult képviselők öpéldányban aláírták, A jelen szerződés 6 számozott oldalból, és 5 (öt) mindenben szó szerint megegyező eredeti példányban készült. A Felek a jelen szerződést elolvasás és megértés után, mint akaratukkal mindenben megegyezői, a képviseletre jogosult személyek által cégszerűen írják alá. Budapest, 204. Megrendejö^épviseletéböni-. ^ ^. Bonyolító képviseletibb* ' Vállalkozó képviseletében dr, Pápcs k v Ferenc poigm^em X <f ^vezérigazgató i vállalkozó Bp, /6

11 ÜGYFÉLSZOLGÁLATI IRODA ÁTALAKÍTÁSA (XIV. ker\ Pétervárad u. 3. földszint) ÉPÜLETGÉPÉSZET (fűtés^gáieilátás) Kiviteli tervdokumentáció TERVJEGYZÉK: GF- Fűtés GG- Gázellátás földszint alaprajz GG-2 Gázellátás pince alaprajz és függőleges csőterv MŰSZAKI LEÍRÁS. GÁZELLÁTÁS Az iroda gázfogyasztását egy új " méretű, kisnyomású csatlakozóvezetékkel biztosítjuk. Ez a pincében haladó házi alapvezetékről csatlakozik a földszinti irodába. Itt a közlekedőben helyezzük el az új G4 típusú mérőt. A mért vezetékre a gázfogyasztó berendezés elzárószerelvénnyel és fix bekötővezetékekkel kapcsolódnak. A beépített új kazánberendezés: zárt égésterű, kondenzációs falikazán (25kW), mely égéstermékének elvezetésére és az égéslevegő biztosítására a kazán tartozékaként leszállítandó 080/80 méretű szétválasztott rendszert tervezünk. A tervezett füstgázelvezető és égési levegőbevezető készlet a berendezés szállított tartozéka, azzal rendszerjelleggel működik. Tartalmaz indító idomot, kondenz idomot, mintavételi csonkot, egyenes kivitelű ellenőrző T-idomot, egyenes kivezető szakaszt a GMBSZ vonatkozó előírásai alapján. A füstgázoldali gyári csöszettet egy elfalazott aknába szereljük bele, mely Th=90perc. A tervezett égéstermék elvezető / égéslevegő ellátó csőszett csak a készülékhez rendelt gyári szerkezet lehet, melynek megfelelőségét, valamint a készülékekkel való rendszerjellegét a gyártó vagy a forgalmazó igazolja. A kémény kitorkolási magassága és helye úgy van kialakítva, hogy az épület egyéb részein annak zavaró hatása ne érvényesülhessen, és a környezetvédelmi előírások imissziós határértékeinek is eleget tesz. A kazán és füstgázelveztés módjának besorolása MSZCEN/TR749 szerint: C53. Szereléstechnológia A tervezett vezetékhálózat épületen belül MSZ EN 0208 minőségű L245NB acélból készült varratnélküli acélcsövek MSZ EN 0220 szerinti méretekkel. A vezetékek " külső átmérőig a helyszínen készített Ivekkel és idomokkal-, efelett patentívekkel III. előregyártott idomokkal szerelendök. A kötések hegesztett kivitelűek MSZ EN 2732 szerinti minőségben. A berendezések gázellátásához felhasznált meglévő vezetékekhez a csatlakozási pontok a terven jelölve lettek. A fel nem használt gázvezetékek teljes hosszban bontandóak. A berendezések gázellátását biztosító vezeték a terveken jelzett nyomvonalon halad tartószerkezettel az oldalfalhoz vagy mennyezethez rögzítve, szabadon, vagy kiszellőztetett és bontható burkolat mögött vezetve. A burkolata anyaga lehet fa, műanyag, vagy műanyag bevonatos fém. Kialakítása olyan legyen, hogy a vezeték biztonsággal elfér, ill. a hötágulásból eredő méretváltozást nem akadályozza. A burkolat utólag leszerelhető, bontható, és alul-felül kiszellőztetett legyen.

12 A gázvezetékek falon való átvezetését védőcsövei kell ellátni. A védőcső két dimenzióval nagyobb átmérőjű legyen az átvezetett gázcső dimenziójánál és a fal mindkét oldalán mm-el túl kell nyúljon. Hegesztési eljárás 4,5 mm falvastagságig acélcsövek hegesztése esetén lánghegesztés alkalmazható, 4,5mm faivastagság felett kizárólag csak ívhegesztési eljárás alkalmazható Mindazon acél vezetékek esetében, ahol minősített hegesztő végezhet csak hegesztést, az MSZ EN ISO 564- szabvány előírásai a mérvadóak. Technikai feltételek Hegesztett kötések készítésénél betartandó a 43/2004. (XII.22.) GKM számú rendelet a Hegesztési Biztonsági Szabályzat. A hegesztés során alkalmazott berendezések ós eszközök feleljenek meg az MSZ EN ISO 564- jogszabályban előírt követelményeknek. Személyi feltételek DN25-nél nagyobb méretű nagyközépnyomású, DN50-nél nagyobb méretű közép- és a DN00-nál nagyobb méretű kisnyomású csatlakozó és fogyasztói vezeték hegesztésére csak a minősített ív-, és/vagy lánghegesztő jogosult. Hegesztett szerkezet kivitelezésére a 3/998. (.2.) IKIM rendelet szerinti engedéllyel rendelkező szervezet, vagy a MSZ EN 287- szabvány előírásai szerint minősített hegesztő jogosult. A hegesztés kivitelezőjének meg kell felelnie az MSZ EN ISO 473:2007 és az MSZ EN 287- szabványokban előírt követelményeknek. Hegesztett kötés vizsgálata Minden ipari fogyasztónál és 200 m 3 /h gázfogyasztás feletti lakossági és kommunális fogyasztóknál történő szerelési tevékenységek esetében az MSZ 425 szabványban előírt hegesztési vizsgálatok alkalmazandók. A hegesztett kötések ellenőrzését az MSZ EN 2732 szabvány előírásai szerint kell elvégezni és dokumentálni. DN25-nél nagyobb méretű nagy középnyomású, DN50-nél nagyobb méretű közép- és a DN00-nál nagyobb méretű kisnyomású csatlakozó és fogyasztói vezeték hegesztése esetén a hegesztési naptót a 290/2007. (X.3.) Korm. rendelete alapján naprakészen kell vezetni. A csővezetékek megfogására típus csőbilincseket, csőtartókat, függesztöket kell alkalmazni, amelyek befalazókarmos és dübellel rögzíthető csavaros kivitelűek egyaránt lehetnek és horganyzott acélból készülnek. A tervezett szerelvények DN 50 mérettől karimás-, ezalatt menetes kivitelűek, a szűkítők pedig csak gyári kovácsolt kivitelűek lehetnek. A műszaki átvételt az MSZ 43 szerint kell elvégezni. A födémeken átvezetett vezetékek környezetét a födémekre előírt Th értékű anyagok beépítésével kell helyreállítani. A nyomáspróbát az MSZ 43, GMBSZ és FŐGÁZ Földgázelosztási Kft. technológiai előírásai szerint és a FŐGÁZ Földgázelosztási Kft. képviselőjének jelenlétében kell elvégezni és dokumentálni (V csö <600liter): - szilárdsági próbanyomás:,0 bar túlnyomás; 5 perc - tömörségi próbanyomás: 0,5 bar túlnyomás; 0 perc A nyomáspróba akkor tekinthető eredményesnek, ha a vizsgált létesítményen szivárgás, maradandó alakváltozás és a külső légnyomás- és hőmérsékletváltozás által indokoltan bekövetkezett nyomásváltozáson túli nyomásváltozás nem következett be. MEO-hoz EPH jegyzőkönyv és végleges kéményseprő szakvélemény is szükséges. 2

13 Korrózióvé delem A gázvezetékeket - rozsdamentesítés ill. felületelőkészítés /Bo/ után - kétszeri atapmázolással /Píumbin / és - háromszori fedőmázolással /Durol/ kell ellátni. A fedőmázolást az Ml és az MSZ 2980 előírásai szerint kelt elvégezni citromsárga színnel. Kiszakaszolás, üzembehelyezés A csatlakozó- és a fogyasztói vezetékek gáz alá helyezésére a műszaki-biztonsági szempontból sikeres ellenőrzést (GÁZMŰ MEO) követően kerülhet sor. Ezt a műveletet csak a FŐGÁZ Földgázelosztási Kft. végezheti el! A csatlakozó vezeték és a fogyasztói vezeték gáz alá helyezését megelőzően gondoskodni kell a bennük lévő levegő eltávolításáról. A gáz alá helyezést a FŐGÁZ Földgázelosztási Kft. ezen müveletekre vonatkozó technológiai utasítása szerint kell elvégezni. A gáz alá helyező köteles meggyőződni a szabad csövégek biztonságos (csak szerszámmal bontható) gáztömör lezárásáról! Á beépített berendezések, szerelvények és anyagok műbizonylatainak, továbbá a sikeres szilárdsági és tömörségi nyomáspróba jegyzőkönyveinek birtokában végezhető el a rendszer üzembehelyezése. Az üzembehelyezést, majd az azt követő beszabályozást csak a gyártó szakemberei végezhetik el. A rendszer külön állandó kezelőszemélyzetet nem, de időszakos felügyeletet igényel. A felügyelet végzésével megbízottaknak rendelkezniük kell a vonatkozó rendeletek szerinti szakképesítéssel. 2. FŰTÉS A létesítmény hötechnikai méretezése végeredményeként adódott, hogy az épület höigénye kielégíthető 25 kw teljesítményű falikazán beépítésével. A höigények pótlására 20 C-os hőfoklépcsővel üzemelő szivattyús melegvízfütö rendszer létesül. A beépített hőtermelö berendezés földgáztüzelésű falifütő. Ugyanezzel a berendezéssel biztosítjuk a teakonyha használati melegvíztermelését átfolyós üzemben. A tervezett hőleadó egységek lapradiátorok. Ezeket egy alapvezetékekre fűzve, kétcsöves áramkörrel kapcsoljuk a hőtermelö berendezéshez. A hőhordozó keringtetésére a kazán tartozékát képező keringtető szivattyú szolgál. A rendszer hötágulásból adódó térfogatváltozásainak felvételét biztosító zárt, változó nyomású, membrános kivitelű tágulási tartály a fűtőkészülék tartozéka. Ugyancsak tartozéka a készüléknek a túlfűtés elleni védelmet biztosító rugóterhelésü sarok biztonsági szelep, túláramszelep és a töltő-, valamint a cseppvízelvezető szerelvény. A rendszer szabályozására kétszintű szabályozórendszert tervezünk: - a fűtőkészülék saját automatika egységeivel időjárásfüggőén változó hőmérsékletű vizet állítunk elő; - az előbbi rendszerre épülnek a höleadónként beépített termosztatikus radiátorszelepek; - a saját automatika kivitele olyan, hogy az a használati melegvíztermelő hőmérsékletszabályozására is alkalmas, mégpedig annak elönykapcsolása mellett. A fűtési rendszer rendszer magas pontjain automatikus légtelenítőszelepekkel a légtelenítésről, a mélypontokon pedig ürítőszerelvényekkel a víztelenítés lehetőségéről gondoskodunk. A tervezett fűtési vezetékek ötrétegű műanyagvezetékek elöregyártott idomokkal, toldóhüveiyes csatlakozással készített kötésekkel, hőszigetelve szabadon, illetve padlóban, falban védőcsőbe szerelve. 3

14 3. SZAVATOSSÁGI ELŐÍRÁSOK A /985. (VI.22.) ÉVM.lpM-KM-MÉM-BkM az építőipari tevékenységgel előállított vagyontárgyak kötelező alkalmassági idejét írja elő. A jelen dokumentációban érintett szerkezetekre az alábbi kötelező alkalmassági idő érvényes: - A kötelező alkalmassági idő 0 év a beépített nagyértékű gépi berendezések esetében: vízlágyító, melegvíztároló tartály és hőcserélő, szivattyúk, csővezetékek. - A kötelező alkalmassági idő 5 év a beépített használati tárgyak (mosdó, WC, stb.), azok szereivényei, a hőszigetelések esetében. Az épületet használó szervezeti egység(ek) a rendeltetésszerű használatról és karbantartásról köteles(ek) gondoskodni. Ennek elmulasztása a szavatossági igény érvényesítés lehetőségének elvesztését vonja maga után. 4. MUNKAVÉDELEM Az 993. évi XCIII. törvény és a végrehajtásra kiadott 5/993.(XII.26.)MüM.sz. rendelet értelmében a tervezés a tervezés során figyelembe vettük az egészséges és biztonságos munkavégzésre vonatkozó létesítési előírásokat. A kivitelezés során fokozottan be kell tartani az alábbiakat: - MSZ 2364 Érintésvédelmi szabályzat - MSZ Munkavédelem, Anyagmozgatási munkák általános biztonságtechnikai követelményei - MSZ /-87 Munkavédelem, Építőipari gépek - Továbbá a szakági előírásokat és a közművállalatok, hatóságok kikötéseit. A tervezett technológia nem tartalmaz olyan egészségkárosító, ilt. balesetveszélyes tevékenységet, amely a tervező részéről külön előírást igényelne, A terv megfelel a jelenleg érvényben lévő biztonsági szabványok, szabályzatok és rendeletek előírásainak, különös tekintettel az alábbiakra: OTSZ, ÉKSZ. A gépészeti csőszerelés és a berendezések szerelése, valamint beüzemelése során a kivitelezésre vonatkozó részletes biztonságtechnikai intézkedéseket és előírásokat a helyszíni körülmények figyelembe vétele mellett a jelenleg érvényes jogszabályok mellett a Kivitelező határozza meg és tart részletes ismertetést a kivitelezést végző dolgozóknak. A műszaki megelőzés fokozata: III. 5. ÁLTALÁNOS PÁLYÁZATI FELTÉTELEK Jelen kiviteli tervekben megadott berendezések, szerelvények, anyagok egy műszaki színvonalat határoznak meg. Azok egyenértékű termékekkel kiválthatók. A beépítendő anyagokat, szerelvényeket, berendezéseket Építtetővel vagy képviselőjével és Tervezővel minden esetben jóvá kell hagyatni, de a rendszerek üzemszerű működéséért a Vállalkozó a felelős. Az alkalmazott anyagok, szerelvények, berendezések gyártóművi előírásait be kell tartani. Az alkalmazandó anyagokat, berendezéseket a gyártók által előírt szerszámokkal kell szerelni és ellenőrizni. A beépített termékeknek rendelkezniük kell minden olyan minősítéssel, melyet az érvényes szabványok és a hatóságok előírnak. A megadott versenyárnak tartalmaznia kell minden hatósági átadás költségét. Vállalkozónak garanciát kell vállalnia a tervezett rendszerek hatósági, műszaki és üzemviteli megfelelőségéért teljeskörűséggel. Ezeket a különböző jegyzőkönyvek (mérési, beszabályozási, nyomáspróba, akusztikai, stb.) bemutatásával is bizonyítani keli. Ez az épületgépészeti tervdokumentáció kizárólag az építész, belsőépítész, statikus és elektromos tervdokumentációval együtt érvényes és azokkal együtt kezelendő. A tervlapok egy egységként kezelendők a műszaki leírással és a költségvetés kiírással. Ha ezek között ellentmondás van annak egyértelműsítését tervezőtől kell kérni. A helyszínen minden esetben ellenőrizni kell a csővezetékek szerelhetőségét, a gépek, berendezések elhelyezhetőségét. A falakon, födémeken történő áttörések és azok visszajavftása a gépész kivitelező költsége és feladata. 4

15 6. TERVEZŐI NYILATKOZAT Az épített környezet átalakításáról és védelméről szóló 997. évi LXXVIII. törvény 36. h. pontja, a évi XLIII. törvény a hulladékgazdálkodásról, valamint a 46/997 (XII.29.) KTM rendelet 2. sz. melléklete, és az 996. évi XXXI. törvény 2. (3) bekezdése, valamint a 253/997. (XII.20.) Kormányrendelettel (36/2002 (III.7.) kormányrendelettel módosítva) érvénybe léptetett OTÉK és a 28/20 (IX.6) számú BM rendelettel érvénybe léptetett OTSZ alapján kijelentjük, hogy a tárgyi létesítmény tervdokumentációjának készítése során az érvényes hatósági előírásokat és az országos szabványokat, az általános érvényű és eseti előírásokat betartottuk. Alulírott tervező nyilatkozom, hogy az általam tervezett munkarész épületgépészeti műszaki megoldásai megfelelnek a vonatkozó jogszabályoknak, az általános érvényű és eseti előírásoknak, így különösen az épített környezet alakításáról és védelméről szóló 997. évi LXXVIII. törvény 3. (), (2) és (4) bekezdésében meghatározott követelményeknek (a 203. január -ét megelőző időpontban indult eljárásoknak megfelelően), az országos településrendezési és építési követelményeknek, valamint az eseti hatósági előírásoknak, a jogszabályokban meghatározottaktól eltérés engedélyezése nem szükséges, a vonatkozó nemzeti szabványoktól eltérő műszaki megoldás alkalmazása nem szükséges. A kivitelezési terv az építési engedélyezési terv összhangban vannak, a kivitelezési terv nem tartalmaz építési engedélyköteles módosításokat. A jogszabályban meghatározott esetekben, a betervezett építési célú egyedi termékek megfelelőség igazolási műszaki specifikáció követelményeit a tervdokumentáció tartalmazza. A tervezett létesítmény műszaki megoldásai megfelelnek az Étv. 3. (2) bekezdés c)-h) pontjában meghatározott követelményeknek illetve a dokumentációban említett rendeleteknek, szabályzatoknak és szabványoknak, az OTÉK és OTSZ rendelkezéseinek, ezért a terv szerint kivitelezett létesítmény a biztonságos munkavégzés és üzemeltetés tárgyi feltételeit biztosítja 993. évi XCIII. törvény (az 5/993. (XII.26.) MÜM rendelet módosításával) alapján. Az épület rendeltetése: ügyfélszolgálati iroda. A tűzvédelem és a polgári védelem műszaki követelményeinek megállapításáról szóló 2007.(XII.3.) ÖTM rendelet és a környezet védelmének általános szabályairól szóló 995. évi Lili. törvény és a 98/200.(VI.5.) Kormányrendelet előírásainak megfelel. A tervező a 04/2006 (IV.28.) FVM rendelet alapján tervezői jogosultsággal rendelkezik. A tervező feladatai, épületgépész: a megrendelő és az építész által megadott ügyfélszolgálati iroda épületgépészeti rendszereinek megtervezése. Az épületbe betervezett berendezések, ill. anyagok környezetre káros, szennyező anyagokat nem tartalmaznak és az ÉME által kiadott érvényes megfelelőségi bizonyítványokkal rendelkeznek július \ PAVLICS GYÖRGY épületgépész vezető tervező G-T b

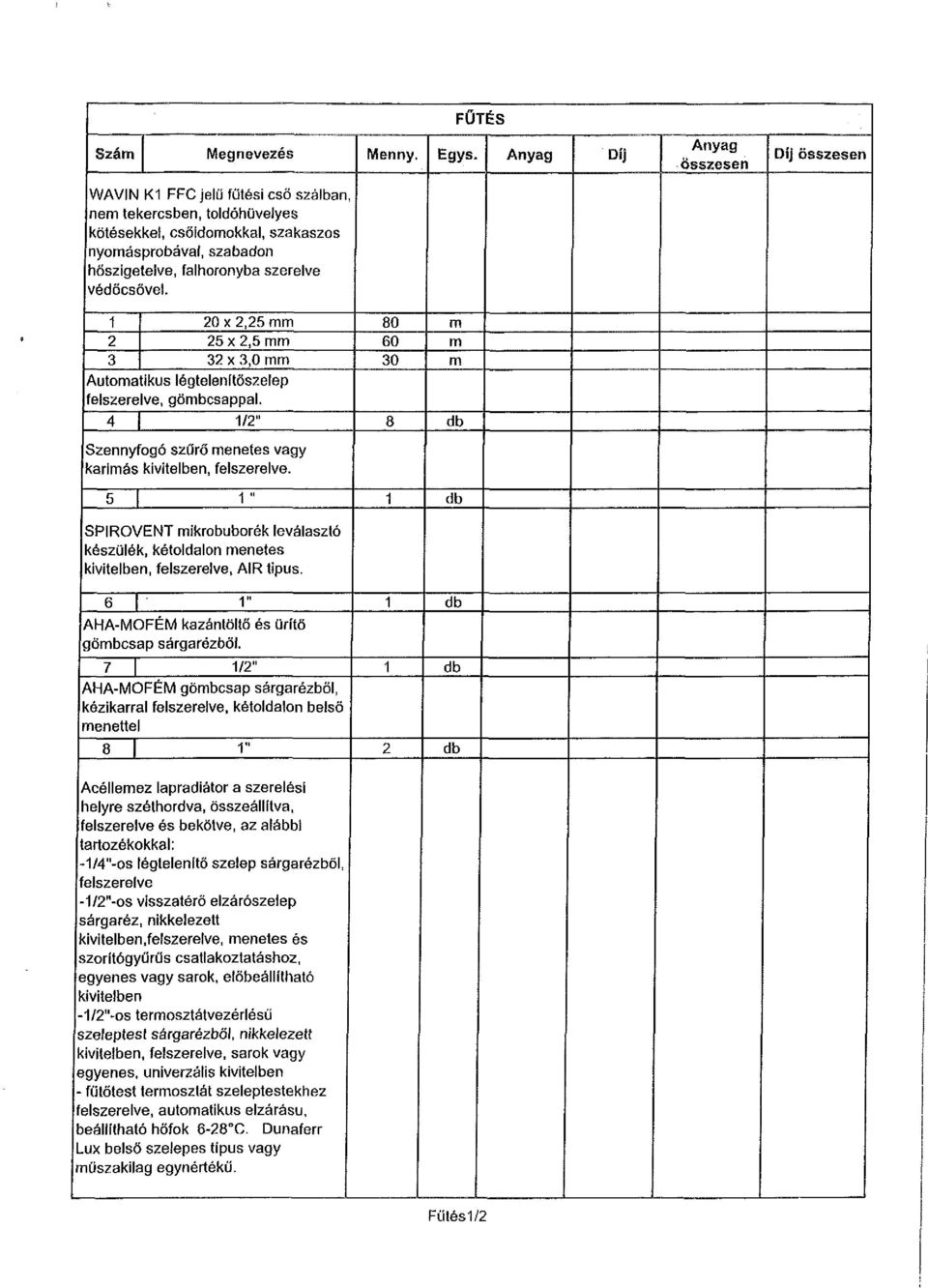

16 GÁZELLÁTÁS Szám Megnevezés Menny. Egys. Anyag Díj Anyag összesen Díj összesen Varratnélküli fekete acélcsőből készült gázvezeték hegesztett kötésekkel, megerősítésekkel, szabadon szerelve, anyagminőség : EN minőségű L245NB acél. Hegesztés: MSZ EN ISO 564- szerinti, (R3hf.- nek megfelelő varrattal) átm. 200 mmig födémáttörésekkel (vasbeton szerkezeikben fúrással), átm. 200 mmig fal- és födémáttörésekkel (vasbeton szerkezeikben fúrással). Felületvédelemmel. Nyomáspróbázva. I /2" 2 " ISG-UNIBALL típusú gömbcsap kézi karral, belső menettel, felszerelve, szénacélból 2395/B sz.- PN 40, szénhidrogénekre 0 m m 3 " Lemezházas gázmérő {GÁZMÜVEK szállítás) szerelése 4 G-4, Vn=4 m3/h Egységes gázmérőkötés készítése GÁZMÜVEK előírásai szerint, csőanyaggal, idomokkal, szerelvényekkel. b I menetes kivitelben, "-" Zárt égésterű kombi kondenzációs falíkazán időjárásfüggő vezérléssel, előnykapcsolásos szabályzóval, felszerelve, beüzemelve kompletten. 6 SAUNIER DUVAL Thema Condens F25 Zárt égésterű kombi kondenzációs falikazán tartozékaként szállított szélválasztott füstgáz elvezető és égési levegő hozzávezető (hőszigetelve!) rendszer segédanyagokkal, mennyezet alá, illetve meglévő 4x4-es kéménykürtőbe szerelve kompletten. 7 SAUNIER DUVAL 80/80- összhossz: I9m kit. Gázellátás /2

17 8 Gázvezetéki rendszer hatósági szilárdsági és tömörségi nyomáspróbája, átadási eljárás lefolytatása (GÁZ MEO) 8 óra 9 Szakvélemények, hatósági engedélyek beszerzésével kapcsolatos költségek: végleges, sikeres kéményseprő szakvélemény. GÁZELLÁTÁS MINDÖSSZESEN Gázellátás 2/2
