NKM Földgázhálózati Kft. T E C H N O L Ó G I A I U T A S Í T Á S

Átírás

1 Hatálybalépés időpontja: május 11. Módosítás száma: 0. 1 / 81 oldal NKM Földgázhálózati Kft. T E C H N O L Ó G I A I U T A S Í T Á S FG-IV-B31-TU Telekhatáron belüli munkavégzés Az NKM Földgázhálózati Kft. munkavállalóira és a szerződött kivitelezőkre, partnerekre vonatkozó előírások v3 Munkavédelmi fejezet május 11. v2 Arculatváltás november 6. M1 Szerelői felelősségre, csatlakozóvezetékek szeptember 28. megszüntetésére vonatkozó előírások pontosítása v1 Szerelői besorolások, egyéb pontosítások június 14. miatti új kiadás v0 Eredeti utasítás, első kiadás szeptember 3. Változat Tárgy Hatályba lépés

2 Hatálybalépés időpontja: május 11. Módosítás száma: 0. 2 / 81 oldal Az utasítás készítése, jóváhagyása és alkalmazásának elrendelése megfelel az NKM Földgázhálózati Kft. minőségirányítási rendszer szabályozásának. Az eredeti aláíró lap az utasítás törzspéldányával együtt tárolva.

3 Hatálybalépés időpontja: május 11. Módosítás száma: 0. 3 / 81 oldal T A R T A L O M J E G Y Z É K 1. AZ UTASÍTÁS TÁRGYA, HATÁLYA ÉS HIVATKOZÁSAI Az utasítás tárgya, hatálya Hivatkozások Fogalmak Általános fogalmak Csatlakozóvezeték Felhasználói berendezés Gyártói garanciák Kivitelezés Nyomás Veszélyes munkafolyamatok fogalmai CSATLAKOZÓ- ÉS FOGYASZTÓI VEZETÉKEK SZERELÉSE Nem oldható kötések Acél anyagú csatlakozó- és fogyasztói vezetékek hegesztése PE anyagú (föld alatti) csatlakozó- és fogyasztói vezetékek hegesztése Réz anyagú csatlakozó- és fogyasztói vezetékek forrasztása Csatlakozó- és fogyasztói vezetékek présidomos kötése Oldható kötések Menetes kötések készítése Karimás kötések készítése GÁZMÉRŐK SZERELÉSE Gázmérők fel- vagy leszerelésének indokai Gázmérők szerelésének általános szabályai Gázmérők leszerelése és a kettős zárás A G10 névleges teljesítmény alatti gázmérők A G10 és a feletti névleges teljesítményű gázmérők, forgódugattyús gázmérők, mérőturbinák Gázmérők szerelés előtti ellenőrzése Egycsonkú gázmérők szerelése Kétcsonkú, G10 névleges teljesítmény alatti gázmérők szerelése Kétcsonkú, G10 és a feletti névleges teljesítményű gázmérők szerelése A gázmérők tárolása és szállítása gépjárműveken ELŐRE FIZETŐ FOGYASZTÁSMÉRŐK SZERELÉSE Általános ismeretek Előre fizető fogyasztásmérő ismertetése Kártyakezelés Előre fizetős fogyasztásmérő üzemeltetése NYOMÁSSZABÁLYOZÓK SZERELÉSE Nyomásszabályozók felszerelése Nyomásszabályozók cseréje SZILÁRDSÁGI ÉS TÖMÖRSÉGI NYOMÁSPRÓBA, EGYÉB TÖMÖRSÉG ELLENŐRZÉSI MÓDSZEREK Általános előírások Szilárdsági nyomáspróba Tömörségi nyomáspróba (tömörségvizsgálat) Gázfogyasztó készülékkel együtt végzett tömörségi nyomáspróba Egyéb tömörségvizsgálati módszerek GÁZ ALÁ HELYEZÉS, ÜZEMBE HELYEZÉS A csatlakozóvezeték, felhasználói berendezés gáz alá helyezését, üzembe helyezését megelőző tevékenységek Csatlakozóvezetékek és fogyasztói vezetékek üzembe helyezése Általános szabályok Kilevegőzés, üzembe helyezés új felhasználási hely kialakításakor Fogyasztói vezeték üzembe helyezése rövid idejű beavatkozások után

4 Hatálybalépés időpontja: május 11. Módosítás száma: 0. 4 / 81 oldal Kilevegőzés, üzembe helyezés tartós szolgáltatási szünettel járó tevékenység után Gázfogyasztó készülékek alkalmassága Gázfogyasztó készülék üzembe helyezése Tájékoztatási kötelezettség GÁZ ALATTI, NYOMÁS ALATTI VEZETÉK MEGBONTÁSA Fogyasztói főelzáró zárása nélkül végezhető munkák Üzemelő (gáz alatti) csatlakozóvezeték megbontásával végezhető szerelési munkák Nyomás alatti fogyasztói vezetéken végezhető munkák Fogyasztói főelzáró zárása után, a csatlakozóvezetéken végezhető munkák Munkavégzés fogyasztói főelzáróval nem rendelkező csatlakozóvezeték esetén Megfúrásos csatlakozó rákötés Előkészítés Megfúrás Összekötés Gázmentesítés Megbontott csatlakozóvezeték lezárása Csatlakozóvezetékek megszüntetése Általános előírások G10-nél kisebb névleges teljesítményű gázmérők G10 és annál nagyobb névleges teljesítményű gázmérők GÁZSZIVÁRGÁSOK ÉS ÜZEMZAVAROK ELHÁRÍTÁSA Általános előírások Gázszivárgások felkutatása, lehatárolása, intézkedések Gázszivárgás bejelentése során tett intézkedések Gázszivárgások kivizsgálása Gázszivárgások felderítése A gázszivárgás helyének keresése Munkavégzés veszélyes gázkoncentrációjú térben Gázszivárgások elhárítása csatlakozóvezetéken és szerelvényein Gázszivárgások elhárítása csatlakozóvezetéken Gázszivárgás elhárítása gázmérőnél és felhasználói berendezésen MUNKABIZTONSÁGI ELŐÍRÁSOK Személyi feltételek Képesítések A munkavégzés általános személyi feltételei Szerelői besorolások Általános gázszerelési feladatok Kiemelt gázszerelői feladatok Vezető szerelői feladatok Gázveszélyes munkák csatlakozóvezetéken és felhasználói berendezésen munkaszervezés, munkairányítás, felelősségek Munkaszervezés, irányítási szintek felelősségi körei Műszaki irányítás Szerelői felelősségek, munkavégzés határai, műveletek gáz alatti munkavégzés biztonságtechnikája Veszélyek Tiltások Utasítások sz. melléklet: Szolgáltatási osztály, irányítási feltételek sz. melléklet: Munkavégzési határok, szerelői feladatok és felelősségek sz. melléklet Gázmérő célzott ellenőrzésekre vonatkozó előírások sz. melléklet: A szivárgáskereső és gázkoncentráció mérő műszerek használata

5 Hatálybalépés időpontja: május 11. Módosítás száma: 0. 5 / 81 oldal 1. AZ UTASÍTÁS TÁRGYA, HATÁLYA ÉS HIVATKOZÁSAI 1.1 Az utasítás tárgya, hatálya Jelen utasítás a telekhatáron belüli munkavégzés szabályait, feladatait és felelősségeit tartalmazza az NKM Földgázhálózati Kft. elosztási területén. Az utasítás szabályozza a csatlakozóvezetékeken és en az elosztói engedélyesi kötelezettségből adódó feladatokat, valamint a felhasználó megrendelésére vállalkozás keretében végzett munkafolyamatokat. Az utasításban foglaltak betartása kötelező az NKM Földgázhálózati Kft. érintett munkavállalói számára. Az utasítás egyes részei vonatkoznak az NKM Földgázhálózati Kft-vel szerződött külső kivitelezőkre és partnerekre, ezen előírásokat a szerződésekben, rendszeres oktatásuk során érvényesíteni kell. Az utasításban foglalt szerelési feladatok érinthetik: a közterületen (vagy annak közelében) lévő főelzárót, a telekhatáron (vagy annak közelében) kialakított oldható kötéseket, a (telekhatáron belül lévő) csatlakozóvezetéket, a felhasználónál felszerelt nyomásszabályozót, a felhasználónál felszerelt gázmérőt, a fogyasztói vezetéket, a gázfogyasztó készüléket. A gázszerelői felelősségek egyértelmű meghatározása érdekében az utasítás rögzíti: a szerelési munkában, helyszíni munkairányításban résztvevők feladatait, a munkavégzés határait szerelési műveletenként, ezzel megadva a felelősségi határokat, az egyes műveletek végzésének szabályait, a biztonságos munkavégzés feltételeit. Az utasítás hatálybalépésével egyidejűleg az azonos számon és címen, november 6-an kiadott utasítás módosításával együtt érvényét veszti.

6 Hatálybalépés időpontja: május 11. Módosítás száma: 0. 6 / 81 oldal 1.2 Hivatkozások 11/2013 (III.21.) NGM rendelet és a 2. mellékleteként kiadott Műszaki Biztonsági Szabályzat (továbbiakban MBSz) Az NKM Földgázhálózati Kft. dokumentumai Munkavédelmi Szabályzat, hatályos ügyvezetői utasítás Tűzvédelmi Szabályzat, hatályos ügyvezetői utasítás Környezetvédelmi szabályzat, hatályos ügyvezetői utasítás FL 2.5 Ügyeleti Szabályzat FL Csatlakozóvezeték és felhasználói berendezés tervdokumentációk felülvizsgálata FL Csatlakozóvezeték és felhasználói berendezés műszaki-biztonsági ellenőrzése FL 2.4 Gázmérés MU Hegesztés MU Mérőrendszerek ellenőrzése, karbantartása és hitelesítési cseréje MU Szabálytalan földgázvételezések feltárása MU A földgázellátás gázdíj tartozás és szerződéskötés elmulasztása miatti szüneteltetése MU Műszaki utasításrendszer kezelése, formai és tartalmi követelményei, oktatása, szerelők és műszaki munkatársak felelőssége FG-III-B31-TU001: Földgáz csatlakozó vezetékek és létesítése, felújítása és javítása az NKM Földgázhálózati Kft. területén (tervezés, tervfelülvizsgálat, kivitelezés és műszaki-biztonsági ellenőrzés) FG-III-B31-MK001 Sarok gázfőcsap FG-III-B31-MK003 Membrános gázmérők FG-III-B31-MK004 Forgódugattyús gázmérők és mérőturbinák FG-III-B31-MK005 Az NKM Földgázhálózati Kft. szolgáltatási területén alkalmazható ház- és mérőszabályozók, illetve egyedi szabályozók FG-III-B31-MK006 Acélcsövek, acél és temperöntésű idomok csatlakozó és fogyasztói vezetékek építéséhez FG-III-B31-MK007 Gázmérők és nyomásszabályozók kötései, védőszekrényei FG-III-B21-TU004 Acélok hegesztése FG-III-B21-TU005 PE csövek és idomok hegesztése FG-III-B21-MU026 Szilárdsági és tömörségi nyomáspróba FG-IV-B21-MU009 Csőelzáró ballon FG-IV-B21-MU010 Gumi záróelemű csőelzáró dugó FG-IV-B21-MU013 PE csövek elszorítása 1.3 Fogalmak Az általános fogalmakat az FG-III-B31-TU001 sz. utasítás tartalmazza, a jelen utasításban leírt fogalmak az utasítás értelmezéséhez nyújtanak segítséget.

7 Hatálybalépés időpontja: május 11. Módosítás száma: 0. 7 / 81 oldal Általános fogalmak Felhasználási hely: a gázfelhasználó tulajdonában vagy használatában lévő ingatlan, ahol a felhasználói berendezés, továbbá a gázfelhasználást szolgáló nyomásszabályzó, gázmérőhely vagy fogyasztói főcsap van. Egy összefüggő területen (ingatlanon, épületen, épületszekción) belül, külön felhasználási helynek kell tekinteni minden egyes természetes vagy jogi személy, jogi személyiséggel nem rendelkező társaság tulajdonában (kezelésében), használatában álló összefüggő területrészt, illetve összefüggő helyiségcsoportot, amelynek felhasználása külön gázmérővel mért. Közös tulajdonban álló ingatlanon, külön felhasználási helynek kell tekinteni a tulajdonostársak kizárólagos használatában lévő azon területrészt, illetve helyiségcsoportot, amelynek felhasználása külön gázmérővel mért. Fogyasztói főelzáró: a telekhatáron vagy annak közelében létesített elzáró szerelvény, amely az elosztóvezeték tartozéka. Szerződéses szerelési tevékenység: az NKM Földgázhálózati Kft-vel szerződéses viszonyban lévő vállalkozás által, a csatlakozóvezetéken (ide értve a fogyasztásmérő berendezést is), vagy a felhasználói berendezésen rendszeresen végezett szerelési munkák. Szilárdsági nyomáspróba: olyan eljárás, amelynek során az ellenőrizni kívánt rendszert próbanyomás alá helyezik annak igazolására, hogy a létesítmény megfelel a belső túlnyomással szembeni mechanikai szilárdság követelményeinek. Tömörségi nyomáspróba: olyan eljárás, amely során méréssel igazolható, hogy a csatlakozó és/vagy felhasználói berendezés megfelel a tömörségi követelményeknek Csatlakozóvezeték Csatlakozóvezeték: a felhasználási hely közterületi telekhatárától a fogyasztói főcsapig (átalánydíjas felhasználóknál külön kiépített fogyasztói főcsap hiányában a készülékelzáró szerelvényig) terjedő vezeték. A társaságunkkal történt megállapodás szerint és szolgalmi jog alapján a szomszédos ingatlanon keresztül megépített gázvezeték is a felhasználási hely csatlakozóvezetékének része. Alapvezeték: a csatlakozóvezeték a több szintes épület alsó szintjén elhelyezkedő, általában vízszintes szakasza. Felszálló vezeték: a csatlakozóvezeték azon része, mely az alapvezetéket és az egymás feletti épületszinteken lévő gázvezeték szakaszokat köti össze. Fogyasztói főcsap: a gázmérőnél lévő, ennek hiányában a csatlakozóvezeték és a fogyasztói vezeték közé beépített elzáró szerelvény, amely a csatlakozóvezeték tartozéka. Átalánydíjas felhasználóknál (például panel épületekben), ha külön fogyasztói főcsap nincs kiépítve, a fogyasztói főcsap a készülékelzáró szerelvény.

8 Hatálybalépés időpontja: május 11. Módosítás száma: 0. 8 / 81 oldal Felhasználói berendezés Felhasználói berendezés: a fogyasztói vezeték, a gázfogyasztó készülék és a gázfelhasználó technológiák, valamint az azok rendeltetésszerű és biztonságos használatához szükséges tartozékok öszszessége. A felhasználói berendezés részei: Fogyasztói vezeték: az a vezetékszakasz tartozékaival együtt, mely a gázmérőtől ennek hiányában a fogyasztói főcsaptól a gázfogyasztó készülékig terjed. Az MBSz melléklete alapján a fogyasztói vezeték a gázfogyasztó készülék (készülékek) előtt lévő készülékelzáró szerelvényig (szerelvényekig) tart. A készülékelzáró szerelvény és a hajlékony vezeték a gázfogyasztó készülékhez tartozik. Átalánydíjas felhasználóknál, ha külön fogyasztói főcsap nincs kiépítve (így a fogyasztói főcsap a készülékelzáró szerelvény), a fogyasztói vezeték nem értelmezhető. Készülék elzáró szerelvény: a fogyasztói vezetékbe, a gázfogyasztó készülék elé áramlási irányban a gázfogyasztó készülék/gázfelhasználó technológia rendeltetésszerű használatához szükséges szerelvények (a berendezés összes tüzelőanyag szabályozója előtt elhelyezkedő) elé beépített kézi működtetésű záró szerelvény, amellyel a berendezés tüzelőanyag ellátása elzárható. Az MBSz melléklete alapján a készülék elzáró szerelvény már nem a fogyasztói vezeték része. Gázkonnektor: a fogyasztói vezeték olyan kapcsoló eleme, mely hajlékony csővel úgy kapcsolja össze a gázfogyasztó készüléket a fogyasztói vezeték rögzített szakaszával, hogy az egyszerű kézi mozdulattal szét- és összekapcsolást tesz lehetővé anélkül, hogy szétkapcsolás következtében a csőben lévő gáz a környezetbe kerülne. Hajlékony vezeték: a gázfogyasztó készülék korlátozott elmozdíthatóságát a vezeték megbontása nélkül lehetővé tevő fogyasztói vezeték szakasz. Az MBSz melléklete alapján a hajlékony vezeték már nem a fogyasztói vezeték része. Gázfogyasztó készülék: földgázzal üzemeltetett készülék. A típusú gázfogyasztó készülék: amely kéményhez, illetve az égésterméket a készülék felállítási helyiségéből a szabadba elvezető rendszerhez nem csatlakoztatható [MSZ CEN/TR 1749 A gázfogyasztó készülékeknek az égéstermék-elvezetés módja (típusok) szerinti európai osztályozási rendszere]. B típusú gázfogyasztó készülék: amely kéményhez való csatlakozásra alkalmas, vagy olyan meghosszabbító részegységgel rendelkező a gázfogyasztó készülék, amely a gázfogyasztó készülék felállítási helyiségéből az égésterméket a szabadba vezeti. E készülékek az égési levegőt közvetlenül a készülék felállítási helyiségéből nyerik [MSZ CEN/TR 1749 A gázfogyasztó készülékeknek az égéstermék-elvezetés módja (típusok) szerinti európai osztályozási rendszere]. C típusú gázfogyasztó készülék: amelynek égési köre (légbevezetője, tűztere, hőcserélője, égéstermék-elvezető tere) a készülék felállítási helyiségétől elzárt [MSZ CEN/TR 1749 A gázfogyasztó készülékeknek az égéstermék-elvezetés módja (típusok) szerinti európai osztályozási rendszere]. Égéstermék-elvezető berendezés: olyan héjból vagy héjakból álló szerkezet, amely egy vagy több járatot képez, és a gázfogyasztó készülékben keletkezett égésterméket a szabadba vezeti.

9 Hatálybalépés időpontja: május 11. Módosítás száma: 0. 9 / 81 oldal Gyártói garanciák A jogi zárakkal (és más termékekkel) kapcsolatosan a gyártói felelősségvállalás feltételeit műszaki követelményrendszerben rögzítettük, a termékekkel szemben elvárt élettartamot általában 10 évben határoztuk meg. Ha a szerelési munkák során bármely termékkel kapcsolatban felmerül a meghibásodás gyanúja (pl. UV fény miatt a jogi zárak töredeznek, öntvény idomok szerelés közben berepednek stb.), akkor az állapotot fényképpel rögzíteni kell, jegyzőkönyvben (formája kötetlen) értesíteni kell az intézkedésre jogosultakat, a hibás terméket raktárra le kell adni Kivitelezés Kivitelezés: a felhasználó, tulajdonos vagy megbízott képviselőjének megrendelésére, a vonatkozó jogszabályok szerint jogosult természetes vagy jogi személy által, a gázelosztó hálózaton, csatlakozóvezetéken, felhasználói berendezésen végzett beavatkozás, mely lehet létesítés, felújítás vagy javítás. Létesítés: új csatlakozóvezeték és/vagy felhasználói berendezés létrehozása új felhasználási hely kialakítása céljából. A létesítés minden esetben tervköteles tevékenység, a kivitelezést az NKM Földgázhálózati Kft. műszaki-biztonsági ellenőrzéssel minősíti. Felújítás: minden olyan beavatkozás, amely a létesítéskor hatályos jogszabály szerint átvett és üzembe helyezett csatlakozóvezeték és/vagy a felhasználói berendezés eredeti funkciójának, műszaki kialakításának, technológiai paramétereinek megváltoztatását eredményezi (átalakítás, bővítés, részleges vagy teljes csere). A felújítás tervköteles tevékenység, a kivitelezést az NKM Földgázhálózati Kft. műszaki-biztonsági ellenőrzéssel minősíti. Az egyszerűsített készülékcserére külön eljárás vonatkozik. Javítás: a létesítéskor hatályos jogszabály szerint átvett és üzembe helyezett csatlakozóvezetéken/ felhasználói berendezésen végzett nem tervköteles tevékenység, melynek célja az eredeti állapot helyreállítása. Javítás során a gázvezetéken (vagy felhasználói berendezésen): annak valamely elemét (szerelvényét, vagy alkatrészét) funkcióját nem változtatva meghibásodás, illetve elavultság miatt részben vagy egészben cserélik, vagy a gyártó által előírt alkalmassági idő lejárta miatt azt cserélik, vagy a szerelvény kötésének meghibásodását, elemi csőszakasz gáztömörtelenségét megszüntetik. A beavatkozás végeztével a javított vagy cserélt szerelvény működését ellenőrizni kell, a javított szakasz tömörségét kötéseivel együtt, üzemi nyomáson, haszongázzal is vizsgálni kell. A vizsgálat eredményét dokumentálni kell. Ha a javításhoz a vezeték üzemen kívül helyezése szükséges, akkor az ismételt üzembe helyezés előtt tömörségi nyomáspróbát, fél éven túli üzemszünet esetén szilárdsági nyomáspróbát is kell tartani. Az NKM Földgázhálózati Kft. területén, javítása során: az eredeti nyomvonal, a vezetékhossz, a cső anyaga és a csőméret nem változhat, az egy helyen kivágott vezetékszakasz nem lehet hosszabb, mint 0,5 méter a DN 50 alatti, 1 méter a DN 50 és a feletti névleges méretű vezetékek esetén, továbbá a vezeték kivágások 2 méteren belül nem ismétlődhetnek. Üzemen kívül helyezett gázvezeték: elzárt, a gáz betáplálási irányából leválasztott, nyomásmentesített vezetékszakasz.

10 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Az NKM Földgázhálózati Kft. javításként a következő szerelési műveleteket fogadja el telekhatáron belül: a vezeték helyi hibáinak, sérüléseinek javítása vezetékszakasz kivágással (pl. korróziós hiba), a menetes kötés tömítéseinek cseréje, oldható kötés kiváltása nem oldható kötésre (pl. menetes kötés kiváltás hegesztett kivitelűre), karima beépítése, felszálló vezeték hiányzó szakaszolhatóságának biztosítása, gázmérőkötés előírás szerinti átalakítása, szerelvények (pl. kúpos csap) meghibásodás, elavultság miatti cseréje, szerelvények (pl. flexibilis vezeték) gyártó által előírt alkalmassági idő lejárta miatti cseréje Nyomás Nyomásfokozatok: Az NKM Földgázhálózati Kft. gyakorlatában kialakult fogalmak, összhangban az MBSz előírásaival. Megnevezés MSZ 1648:2000 szerint Az NKM Földgázhálózati Kft. működési területén Kisnyomás üzemi nyomás: mbar névleges nyomás: 25 mbar névleges nyomás: 25 mbar üzemi nyomás: mbar Növelt kisnyomás üzemi nyomás: mbar névleges nyomás: 85 mbar névleges nyomás: 85 mbar üzemi nyomás: mbar MSZ szerint névleges nyomás: 1 bar Középnyomás üzemi nyomás: nagyobb, mint üzemi nyomás: 0,5 1 bar 100 mbar és legfeljebb 4 bar névleges nyomás: 3 bar Nagyközép-nyomás Nagynyomás üzemi nyomás: nagyobb, mint 4 bar és legfeljebb 25 bar üzemi nyomás: nagyobb, mint 25 bar üzemi nyomás: 1 3 bar névleges nyomás: 6 bar üzemi nyomás: 3 6 bar névleges nyomás: 16 bar üzemi nyomás: 3 16 bar Nyomásszabályozók: Az NKM Földgázhálózati Kft. területén, általában nem közterületen, közép- és nagyközépnyomású hálózaton: legfeljebb 16 bar bemenő nyomású rendszerben, a legfeljebb 40 m 3 /h névleges térfogatáramigényű felhasználók ellátására, nem közterületen elhelyezett házi nyomásszabályozók 40 és 200 m 3 /h közötti névleges térfogatáramú, -lakóparkok, többlakásos lakóházak stb., illetve nem lakossági- felhasználók ellátására szolgáló egyedi nyomásszabályozók, legfeljebb 100 bar bemenő nyomású rendszerben 200 m 3 /h-nál nagyobb névleges térfogatáramú felhasználóknál ipari nyomásszabályozók kerülhetnek beépítésre legfeljebb 100 bar bemenő nyomású rendszerben.

11 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Növelt kisnyomású hálózaton: lakossági felhasználóknál vagy kis (jellemzően a 10 m 3 /h alatti) teljesítményigényű felhasználóknál, közvetlenül a gázmérő elé szerelt mérőszabályozók, nagyobb teljesítményigényű felhasználóknál, a csatlakozóvezetékbe szerelt kisnyomású egyedi nyomásszabályozók alkalmazhatók Veszélyes munkafolyamatok fogalmai Normál üzemállapot: a gázellátó rendszer a tervezési célkitűzéseinek megfelelő állapotban üzemel, szerelvényei működőképesek, és az előírt paraméterek (pl. gáznyomás, tömörség) megfelelő értékeket mutatnak. Szerelés szempontjából normál üzemi állapotnak számítanak azok a műveletek, melyek során a gázkiáramlás helye, mértéke előre tervezhető (pl. gázmérő leszerelés, üzembe helyezés), továbbá robbanóképes légtér nem alakulhat ki. Rendellenes üzemállapot, üzemzavar: valamely előírt paraméter nem tervezett megváltozása, a rendszer valamely elemének meghibásodása. Gázveszélyes (robbanásveszélyes vagy potenciálisan robbanásveszélyes) környezet minden olyan tér, amelyben robbanóképes légtér kialakult vagy normál üzemállapotban kialakulhat. Gázveszélyesnek minősül: a gázveszélyes környezetben végzett munka, továbbá az 54/2014. (XII. 5.) BM rendelet (új OTSz) besorolása szerint robbanásveszélyes (AB), vagy tűzveszélyes (CD) tűzveszélyességi osztályba sorolt létesítményekben végzett gáz alatti munka. Munkavégzés szempontjából meg kell különböztetni azt a robbanásveszélyes környezet, amelyben a talajszint felett mérhető legnagyobb gázkoncentráció az alsó robbanási határ (földgáz esetében ez azt jelenti, hogy 5 tf%-ban jelen van a levegőben, jelölése továbbiakban ARH) az ARH 20%-át (1 tf% = ppm) meghaladja. A 10 % ARH-tól 20 % ARH-ig (0,5 tf%-tól 1 tf%-ig = 5000 ppm-től ppm-ig) szennyezett légtérben csak vizsgálat, ellenőrzés, tisztítás céljából engedélyezhető a munkavégzés. Az 5% ARH-tól 10 % ARH-ig (0,25 tf%-tól 0,5 tf%-ig = 2500 ppm-től 5000 ppm-ig) szennyezett légtérben tűzveszélyes munka (nyílt láng, szikrát adó szerszámok, gyújtóforrás stb. bevitele, használata) nem végezhető. Az 5% ARH-ig (0,25 tf% = 2500 ppm) szennyezett légtérben, ha egyértelmű, hogy a munkavégzés során ez nem változhat, akkor tűzveszélyes munka végezhető. Veszélyhelyzet megszüntetése felhasználónál: földgázellátási szempontból annak a megelőzése, hogy a gázellátó rendszerből a szolgáltatott földgáz ellenőrizetlenül kerüljön a környezetbe olyan mértékben, hogy ott robbanóképes elegyet alkosson a levegővel. Ez elérhető pl. ideiglenes tömítéssel, megfelelő szellőztetéssel, vagy a meghibásodott felhasználói berendezés zárásával, kiszakaszolásával a minimálisan szükséges mértékig, végső esetben a fogyasztói főcsap, vagy a fogyasztói főelzáró zárásával.

12 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 2. CSATLAKOZÓ- ÉS FOGYASZTÓI VEZETÉKEK SZERELÉSE Az általános szerelési előírásokat az FG-III-B31-TU001 sz. technológiai utasítás tartalmazza, azzal összhangban e pont összefoglalja a gázmentes rendszeren végzett legfontosabb szabályokat. 2.1 Nem oldható kötések A csatlakozó- és fogyasztói vezetékek csőkötéseinél hegesztett, vagy az NKM Földgázhálózati Kft. által elfogadott más kötéstechnológiát szabad alkalmazni. Csatlakozó és fogyasztói vezetékek elfogadott, nem oldható kötései: acél csöveknél hegesztett kötés, térszint feletti acélcső esetén présidomos kötés, PE csőanyag esetén hegesztett kötést, PE anyagról csőanyagváltás, térszint felett: Előfeszített tágulóhüvelyes összekötés, Présidomos csőkötés, réz csövek összekötéséhez keményforrasztott, vagy présidomos kötés Acél anyagú csatlakozó- és fogyasztói vezetékek hegesztése A hegesztés munkavégzése során miden esetben be kell tartani jelen utasítás pontjában felsorolt feltételeket. Szigetelt acélcső (MSZ EN ISO 3183, MSZ EN 10255) alkalmazható: térszint alatti (földbe fektetett) vezetékeknél, minden nyomásfokozatnál falhoronyban (falcsatornában) szerelt (épületen belüli és kívüli) gázvezetékeknél, legnagyobb üzemi nyomás GMBSz szerint 4 bar, (0,1 bar feletti alkalmazása épületen belül kerülendő) falban elvakolt gázvezetékeknél, legnagyobb üzemi nyomás 0,1 bar Szigetelés nélküli acélcső (MSZ EN ISO 318, MSZ EN 10255) alkalmazható: térszint feletti (szabadon szerelt) épületen belüli és kívüli vezetékeknél, minden nyomásfokozatnál falhoronyban (falcsatornában) szerelt gázvezetékeknél, legnagyobb üzemi nyomás 0,1 bar Hegesztett kötések készítésére olyan, időszakosan felülvizsgált eszközök használhatók, amelyek megfelelnek a Hegesztési Biztonsági Szabályzat előírásainak. 4,5 mm falvastagságnál nem nagyobb falvastagságú csöveket és csőidomokat - tompa illesztéses - lánghegesztési eljárással is szabad hegeszteni. a 4,5 mm-nél nagyobb falvastagságú csöveket és csőidomokat bevont elektródás - az üzemi hőmérsékletnek megfelelő hideg ütőmunkára bizonylatolt elektródával - kézi ívhegesztéssel kell hegeszteni. a felhasznált anyagoknak rendelkezniük kell a megfelelőséget, földgázra való alkalmasságot igazoló bizonylattal, (gyártói megfelelőségi és szállítói megfelelőségi nyilatkozat), bontott csövet gázvezeték építéshez felhasználni nem szabad, nem használható fel olyan cső, amelynek felületét a tárolás során bekövetkezett korrózió szemcséssé tette.

13 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Iránytörések, elágazások DN 20-nál nem nagyobb átmérőjű csövek esetén hajlítással, de a cső hajlításakor annak keresztmetszete nem csökkenhet, és körkörössége nem torzulhat, DN 25 méretnél hajlítással, vagy forrcső ív behegesztésével, DN 25-nél nagyobb átmérők esetén bizonylatolt előre gyártott idomok (forrcső ívek) behegesztésével történhet, az elágazás kizárólag egyenes csőszakaszokról indítható. Elágazások: Acélcső szerelésénél a T elágazást úgy is lehet készíteni, hogy lángvágással az átmérőnek megfelelő ovális nyílást kivágjuk, majd a nyílást kör alakúra kiperemezzük és a kiperemezett rész egyenetlenségeinek levágása, leköszörülése után a csővéget ráhegesztjük. Karmantyús leágazásnál a karmantyú (vagy félkarmantyú) két oldalán ívet vágunk ki (ún. áthatást készítünk) és így hegesztjük a kinyitott részhez. A karmantyúkat célszerű előkészíteni. Az elágazó cső vagy karmantyú természetesen azonos anyagú legyen. Ügyelni kell arra, hogy az elágazó cső ne nyúljon be, varrat ömledék ne folyjon be. Méretváltáshoz (csőszűkítés vagy bővítés) csak gyári, kovácsolt vagy húzott, hegeszthető idomok alkalmazhatók. Ahol a minősített hegesztés követelmény, ott a szerződéses, megrendeléses munkáknál kötelező eljárásvizsgálattal igazolt saját WPS rendszert kidolgozni és a hegesztési munkákról, az építési naplóval párhuzamosan hegesztési naplót is vezetni. Az NKM Földgázhálózati Kft. munkavállalóinak az FG-III-B21-TU004 számú technológiai utasítás mellékleteként kiadott WPS lapokat kell használniuk. A hegesztési naplónak az alábbiakat kell tartalmazni: a hegesztő neve, jele, a vezeték átmérője, alapanyag minősége, hozaganyag(ok) típusa, minősége, mérete, a varrat sorszáma, a hegesztés időpontja, a környezet hőmérséklete, a varrat minősítése (radiográfiai vizsgálatok szükségességét és számát az MSZ EN ,-3 MSZ EN MSZ EN 1594 szabványok szerint kell megállapítani), a varraton végzett javítások, a javítások eredménye, varrattérkép, a hegesztő(k) és szükség szerint a hegesztőirányító aláírása A hegesztési dokumentációt az azt kiállító acélhegesztés-irányító az aláírásával (neve feltüntetése mellett) hitelesíti és dátumozza. A dokumentáció a végzett munkához egyértelműen hozzárendelhető legyen. A roncsolásmentes vizsgálati jegyzőkönyveket, hozaganyag minőségazonossági bizonyítványokat az elkészített dokumentációhoz kell csatolni.

14 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Az acélcsövek hegesztési varratait a következő táblázat szerint kell vizsgálni DN 100 Szemrevételezéssel MOP 100 mbar Minden körvarratot (sarok és tompa varrat) szemrevételezéssel vizsgálni kell. A tervező kijelölhet varratokat Csatlakozó és fogyasztói vezetékek DN > 100 roncsolásmentes vizsgálatra 100 mbar < MOP 4 bar Csatlakozó és fogyasztói vezetékek, nyomásszabályozó állomások vezetékei 4 bar < MOP 16 bar Csatlakozó és fogyasztói vezetékek, nyomásszabályozó állomások vezetékei DN 50 DN > 50 DN 25 DN > 25 Szemrevételezéssel Minden körvarratot (sarok és tompa varrat) szemrevételezéssel vizsgálni kell. Földi vagy rejtett (takart) vezeték és nyomásszabályozó állomás vezetékei tompa varratainak 10%-át a szabadon szerelt vezetékek tompa varratainak 2%- át radiológiailag vizsgálni kell. Szemrevételezéssel Radiográfiai vizsgálatnak kell alávetni: a) Tompa illesztésű körvarratok 10 %-át, b) Hosszanti varratok és nyomáspróbával nem ellenőrzött varratok 100 %-át, c) Különleges helyzetű csőszakaszok (hidak, nyomvonalas műtárgyak keresztezési szakaszai, hajózható vízi utak keresztezése) tompa varratainak 100 %-át PE anyagú (föld alatti) csatlakozó- és fogyasztói vezetékek hegesztése PE anyagú csatlakozó és fogyasztói vezetéken hegesztési munkálatokat csak az adott hegesztési eljárásra érvényes minősítéssel rendelkező műanyaghegesztő végezhet. A PE anyagú csatlakozó és fogyasztói vezetékek hegesztési munkálatainak helyszíni irányítására és ellenőrzésére PE vezetéképítés irányítói képesítéssel rendelkező felelős személyt kell megbízni, akinek feladatát munkaköri leírásban kell szabályozni. A PE vezeték hegesztését eljárásvizsgálattal igazolt hegesztési utasításnak (WPS) megfelelően kell végezni. A polietilén cső hegesztések vizsgálatát az MSZ EN szabvány szerint kell elvégezni és dokumentálni. PE anyagú cső és idom gázvezetékként kizárólag földbe fektetve, épületen kívül alkalmazható. Épület falához, gázmérőhöz, nyomásszabályzóhoz történő felállás esetén kizárólag erre alkalmas, típusvizsgálattal igazolt termékek építhetők be (lásd az FG-III-B31-MK007 Gázmérők és nyomásszabályozók kötései, védőszekrényei című utasítást).

15 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal PE csövek és idomok alkalmazhatósága nyomásfokozat (MOP=legnagyobb üzemi nyomás, mellyel a csővezeték szabályos körülmények között üzemeltethető) szerint: Cső/idom megnevezése PE 80 SDR 17,6 cső (MSZ EN 1555) PE 80 SDR 11 cső (MSZ EN 1555) PE 100 SDR 17,6 cső (MSZ EN 1555) PE 100 SDR 11 cső (MSZ EN 1555) MOP 4 bar 6 bar 8 bar 10 bar Alkalmazható méretek, anyagok és eljárások Hegesztési eljárások PE cső mérete Tokos Nyereg Fűtőszálas d Tompa Kézi Gépi Kézi Gépi Tompa CNC a nyeregidom nyakmérete d 20 d 32 d 63 d 90 d x 3 SDR x 3 SDR SDR SDR SDR 17, SDR SDR 17, SDR SDR 17, SDR SDR 17, SDR SDR 17, SDR SDR 17, SDR 11 * * Az NKM Földgázhálózati Kft. területén d 400 méretben gázvezeték csak az SDR 17,6 méretarányú csőből építhető. A PE anyagú csövek és idomok feleljenek meg az MSZ EN 1555 szabványsorozat előírásainak, betartva az ott előírt, gyártástól számított tárolási/felhasználhatósági előírást is.

16 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Réz anyagú csatlakozó- és fogyasztói vezetékek forrasztása Réz anyagú csatlakozó és fogyasztói vezetéket szerelhet a külső kivitelező azon szerelője, aki az adott technológiára vonatkozó tanfolyamot elvégezte, és arról tanúsítvánnyal rendelkezik. Rézcső, keményforrasztott kötéssel alkalmazható: térszint feletti (szabadon szerelt) vezetékeknél az épület külső falán, legnagyobb üzemi nyomás 4 bar, falhoronyban (falcsatornában) szerelt (ajánlott külön szigeteléssel ellátni) gázvezetékeknél, legnagyobb üzemi nyomás 0,1 bar, falban elvakolt, szigetelt vezetékeknél, legnagyobb üzemi nyomás 0,1 bar. a forrasztáshoz alkalmazott csőanyag feleljen meg az MSZ EN 1057szabvány előírásainak, a csőanyag keménységi fokozata szabadon szerelt vezetéknél kemény (R 290) vagy félkemény (R 250) fokozatú lehet, Falvastagsága: 22 mm csőátmérőig legalább 1,0 mm, 28 mm csőátmérőtől legalább 1,5 mm, 54 mm csőátmérőtől legalább 2,0 mm, 89 mm csőátmérőtől 2,5 mm legyen, a tokos kötésű forrasztott vezeték szerelésénél felhasznált idomok az MSZ EN szabvány előírásainak feleljenek meg, Szerelés forrasztott kötéssel, az alkalmazott forraszanyag feleljen meg a vonatkozó szabvány (MSZ EN ISO 17672) előírásainak és legalább 450 C olvadáspontú legyen, amely felhasználásánál a gyártó előírásait be kell tartani, csak a forraszanyaghoz előírt, a vonatkozó szabvány (MSZ EN1045) szerinti folyósító szert szabad használni. A rézcsövek és rézidomok összeforrasztását kapilláris keményforrasztással kell elvégezni. Az összekötendő részeket átfedéssel kell csatlakoztatni. Az átfedés legalább 8 mm legyen. Az összeforrasztandó felületek között a hézag (kapilláris rés) a kapillaritás biztosításához 0,1 és 0,3 mm között legyen. A forrasztható kötőidomok, idomok stb. forrasztáshoz előkészítve lezárt fóliazacskóban kerülnek forgalomba, ezért fémtiszták, zsírmentesek. A fólia-zacskóból azokat kivenni csak közvetlenül a felhasználás előtt szabad a beszennyeződés elkerülése érdekében. Fólia nélkül tárolt idomok, kötőidomok, stb. forrasztási felületeit gondosan meg kell tisztítani. A forrasztást injektoros propánbután-levegő, vagy dissous gáz-oxigén üzemű forrasztópisztollyal lehet végezni. A csőátmérőtől függő nagyságú forrasztó égőbetétet kell választani. A láng nagysága szintén a csőátmérőtől függő legyen. Az égőn semleges lángot kell előállítani. Amennyiben a forrasztási helyek egymás alatt helyezkednek el, akkor mindig az alsóval kell kezdeni és tovább, alulról felfele haladva kell a forrasztást elvégezni. Rézvezeték faláttöréseken csak védőcsőben szerelhető. Az épületen belül szabadon szerelt réz anyagú gázvezeték általános környezeti körülmények esetén nem igényel külső korrózió védelmet.

17 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Rézvezetékek elágazásai, irányváltásai Rézcső-szálak összekötéséhez, irányváltoztatásához, átmérő-változtatásához, elágazások készítéséhez és készülékcsatlakoztatáshoz forrasztható vörösréz-, illetve rézöntvény kötőidomokat kell alkalmazni. Irányváltáshoz 18x1 mm átmérőig helyszínen készült gépi csőhajlítás (és tokos valamint présidomos csőkötés) is alkalmazható Elágazás, szűkítés és bővítés csak idommal készíthető! Csatlakozó- és fogyasztói vezetékek présidomos kötése Présidomos kötés: fogalmán a présidom és réz- acél vagy rozsdamentes acélcső között, présidomos kötéssel (préskötéssel, sajtolással) létrehozott oldhatatlan kapcsolatot kell érteni. A présidomos kötés kialakításának eszköze a présszerszám, amely présgépből és az adott méretű présidomhoz alkalmas, cserélhető szorítópofából áll. A présidomos kötés technológia rendszergazdája (az eljárás tulajdonosa, megbízott képviselete) a szerelési jogosultságot feltételhez kötheti. Ebben az esetben présidomos kötéssel csőszerelést csak az végezhet, aki a feltételeknek igazoltan megfelel (pl. dokumentáltan részt vett szakoktatáson és az előírt ismétlődő oktatásokon). Réz anyagú csatlakozó- és fogyasztói vezeték présidomos kötéssel készíthető: térszint feletti (szabadon szerelt, épületen belüli és kívüli) vezetékeknél, legnagyobb üzemi nyomás GMBSz szerint 4 bar, (épületen belül a 0,1 bar feletti alkalmazása kerülendő), falhoronyban (falcsatornában) szerelt (épületen kívüli és belüli) gázvezetékeknél, legnagyobb üzemi nyomás 0,1 bar, falban elvakolt, szigetelt vezetékeknél, legnagyobb üzemi nyomás 0,1 bar. A préskötéshez alkalmazott réz csőanyag feleljen meg az MSZ EN 1057szabvány előírásainak. A csőanyag keménységi fokozata, falvastagságai megegyeznek a pontban megadott értékekkel. Acél anyagú csatlakozó- és fogyasztói vezeték présidomos kötéssel készíthető: térszint feletti (szabadon szerelt, épületen belüli és kívüli) vezetékeknél, legnagyobb üzemi nyomás GMBSz szerint 4 bar (épületen belül a 0,1 bar feletti alkalmazása kerülendő), falhoronyban (falcsatornában) szerelt (épületen kívüli és belüli) gázvezetékeknél, legnagyobb üzemi nyomás GMBSZ szerint 4 bar, (épületen belül a 0,1 bar feletti alkalmazása kerülendő), falban elvakolt, szigetelt vezetékeknél, legnagyobb üzemi nyomás 0,1 bar. Acél anyagú csatlakozó és fogyasztói vezetékek présidomos kötéseihez a technológiára alkalmas, tanúsítással rendelkező acélcsövek és idomok használhatók fel. A felhasznált idomok az MSZ EN 1254 szabvány előírásainak feleljenek meg. A présidomos kötéshez felhasznált idomok, a megfelelő szakintézmény által bevizsgáltak és engedélyezettek legyenek. Az idomok kialakítása olyan legyen, hogy csak a préselést követően váljon a kötés tömörré (biztonsági kontúr a belső tömítőgyűrű fészkében). Présidomos kötés szerelésekor csak a felhasznált anyaghoz előírt préspofa használható!

18 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal A présszerszámot meghatározott időszakonként felül kell vizsgáltatni és a vizsgálatról jegyzőkönyvet kell kiállítani. A felülvizsgálat időszakát és módját a présszerszám forgalmazója jogosult meghatározni. 2.2 Oldható kötések Menetes, karimás, hollandi anyás kötések csak szerelvényekhez, idomokhoz, mérőelemekhez, szigetelő közdarabokhoz, műszerekhez és karimás csővég lezárásokhoz alkalmazhatók. A csatlakozó és fogyasztói vezetéken oldható kötés csak szerelvényeknél, csőanyag váltásnál, más műszaki megoldás hiányában a tervező, illetve a gyártó által meghatározott a javítás és a karbantartás céljából indokolt helyeken megengedett. Az NKM Földgázhálózati Kft. területén a leágazó elosztóvezeték végpontjába, illetve a csatlakozóvezetékbe szabadon szerelt (nem földben lévő) elzáró szerelvényként csak: a nyomásfokozatnak megfelelő, földgázra alkalmas, megfelelő tanúsítással rendelkező, G6 mérőkötésig zárt házas (szerelvény háza nem bontható), plombálható, az áramlási keresztmetszetet nem szűkítő golyóscsap építhető be. A felszálló vezetéket az alapvezetékről oldható kötéssel kell indítani. Az oldható kötés hegtoldatos karimapár legyen. Hosszcsavaros oldható kötést kizárólag ott szabad alkalmazni, ahol a karimapár elhelyezését a helyszíni körülmények nem teszik lehetővé, és a felülvizsgált dokumentum hosszcsavar beépítését írja elő. A jóváhagyott terv szerint, épületen belül karimás kötés (DN 25 mérettől) és hosszcsavar (DN mérettartományban) alkalmazható. DN 50 méret felett, épületen belül csak karimás kötés alkalmazható. Épületen kívül (pl. a fali felállások) DN 80 méretig alkalmazható a menetes kötés. A fali átvezetéseknél az épület belső oldalán kialakított oldható kötés karimás legyen (DN 50 alatti méreteknél szükség szerint megengedhető a menetes oldható kötés is). Oldható kötésekhez kizárólag a vonatkozó szabvány (MSZ EN 751) előírásait kielégítő tömítések használhatók. Karimás kötések tömítő anyagai az üzemi nyomásnak (MOP) megfelelőek és pentánállóak legyenek. Növényi eredetű (pl. kenderszál) tömítőanyagot alkalmazni nem szabad! Az oldható kötést úgy szabad létesíteni, hogy az a későbbi munkavégzés érdekében hozzáférhető legyen. A tömítések épsége miatt a menetes kötések túlhúzása tilos.

19 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Menetes kötések készítése Csatlakozó és fogyasztói vezetékek szerelésénél a menetes kötéseket általában kerülni kell. Az alábbi indokolt esetekben készíthetők menetes kötések: gázmérők kötéseinél, nyomásszabályozók beépítésénél, fogyasztói vezetékbe beépített csapoknál, gázkészülékek kötéseinél. Új idomok felszerelésekor és megbontott menetes kötések visszaszerelésekor mindig új tömítést kell beépíteni. A tömítések épsége érdekében a menetes kötések túlhúzása tilos. A névleges méret és menetmegjelölés (csőidomméret) közötti összefüggés (MSZ EN 10240, MSZ EN 10242): Névleges méret (DN) Méret (coll) 3 /8 ½ ¾ 1 1 ¼ 1 ½ 2 2 ½ 3 4 A menetes csövek és csőidomok menete ISO 7-1, ill. MSZ 7815 szerinti kúpos csőmenet, ill. hengeres anyamenet, vagy MSZ EN ISO szerinti hengeres csőmenet legyen. Az acél anyagból készített csőívek, a T-idomok, a keresztidomok, a karmantyúk, a közcsavarok, a dugók, a kupakok, a hosszcsavarok, a rövidcsavarok feleljenek meg az MSZ EN számú szabvány követelményeinek. Helyszíni menetvágás helyett ahol szükséges az egyik végén menetes, a másik végén menet nélküli alkatrész felhegesztésével is kialakítható a menetes csővégződés. Névleges méret (DN) (coll) 20 ¾ ¼ 40 1 ½ Menetvég hossz (mm) Menetvágásra alkalmas csövek legkisebb falvastagsága [mm]* 2,6 3,2 3,2 3,2 3,6 4,0 4,5 Csak azok a menetes dugók építhetők be, melyek hegeszthetők és négyszögletes részük 2 mm furattal ellátott! A hollandi csavarzatok pereme (legalább egy helyen, 2 mm méretben) legyen átfúrva! Karimás kötések készítése A karimás kötések készítésénél fokozott figyelemmel kell lenni: az alkalmazott karimák nyomásfokozatára, a csővégre felhegesztett karimák csőtengelyre való merőlegességére, a karima tömítés anyagára. Az NKM Földgázhálózati Kft. elosztási területén a karimás kötések elemei megfelelő, PN16 nyomásfokozatúak legyenek és feleljenek meg az MSZ EN sz. szabvány alábbi követelményeinek: a hegeszthető toldatos acélkarima 11-es alaktípusú, tömítő felülete B1 alaktípusú legyen, a hegeszthető toldatos kötőgyűrű lazakarimához 34-es alaktípusú legyen, a csővégre hegeszthető kötőgyűrű 32-es alaktípusú legyen, A vakkarima 05-ös alaktípusú, tömítő felülete B1 alaktípusú legyen.

20 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 3. GÁZMÉRŐK SZERELÉSE Gázmérők fel- és leszerelésére az NKM Földgázhálózati Kft., illetve szerződött kivitelezője jogosult. 3.1 Gázmérők fel- vagy leszerelésének indokai Felhasználó bekapcsolás Hitelesítési csere MKEH (MMBH) vizsgálat Tulajdonos változás vagy átírás miatti ellenőrzés Meghibásodás, sérülés (rongálás) miatti csere Nyomásszabályozó időszakos, meghibásodás vagy sérülés (rongálás) miatti csere Csökkenő vagy növekvő teljesítményigény miatti csere Nyomásmérő hely kialakítás Kerülővezeték megszüntetés Jogi zárak pótlása (gázmérő leszereléssel történő vizsgálatakor) Üzemzavar (gázszivárgás) elhárítás gázmérőnél, nyomásszabályozónál, gázmérő kötésen, fogyasztói főcsapon, földi csatlakozóvezetéken, felhasználói berendezésen Havária esemény felhasználói berendezésen Célzott ellenőrzés Szabálytalan vételezés gyanúja miatti leszerelés Felhasználó kikapcsolás Csatlakozóvezetéken, felhasználói berendezésen végzett átalakítási, javítási munkák Szilárdsági és tömörségi nyomáspróba stb. Szolgáltatás szüneteltetése vagy megszüntetése, szakfelügyelet biztosítása. 3.2 Gázmérők szerelésének általános szabályai Az FG-III-B31-MK007 számú műszaki követelmény tartalmazza a gázmérők, nyomásszabályozók kötéseit, védőszekrényeit, kerülővezeték létesítésének, megszüntetésének előírásait. A G < 10 jelű gázmérők hitelesítési cseréjekor a fogyasztói vezeték tömörségvizsgálatát a 4. melléklet követelményeinek megfelelő szivárgáskereső műszerrel kell elvégezni. A fogyasztó vezeték tömörségvizsgálatával együtt a lakáson belüli csatlakozó vezeték tömörségét is vizsgálni kell. A tömörségvizsgálat alapján az időszakos, szivárgásellenőrzéssel végzett gáztömörségi felülvizsgálatot elvégzettnek kell tekinteni. Amennyiben lejárt hitelesítésű fogyasztásmérő berendezés van a felhasználási helyen, azt visszakapcsoláskor hiteles fogyasztásmérő berendezésre kell cserélni. A gázmérők szerelésénél csak szénhidrogénálló (pentánálló) tömítőanyagokat szabad használni. A tömítőanyag (műanyagzsinór, gyűrű) csak egyszer használhatók. Az egycsonkú gázmérő kétcsatornás csatlakozóidomának tömítéséhez csak a gyárilag előállított, célszerszámmal készített, megfelelően bordázott tömítőgyűrű alkalmazható. Más, egyedileg készített tömítést alkalmazni tilos. Gázmérőcsere esetén a leszerelt gázmérő helyére lehetőleg azonos típusú, illetőleg csonktávolságú gázmérőt kell szerelni, de a gázmérő csonkokat tömítés nélkül a vízszintes állás ellenőrzése mellett ebben az esetben is fel kell próbálni.

21 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Ha a fogyasztói oldalon olyan változtatásra kerül sor, amely nagyobb vagy más típusú gázmérőt igényel, és annak csonktávolsága nem egyezik a leszerelt gázmérőével és különféle kötésanyaggal (idom, csatlakozó toldat stb.) a megfelelő gázmérőkötés távolság nem alakítható ki akkor a csatlakozó- és fogyasztói vezeték megbontásával új gázmérő-csatlakozást kell készíteni. A G6-nál nagyobb névleges teljesítményű gázmérő kötésének kimenő oldalán is kell elzárószerelvényt beépíteni. Felhelyezés után a gázmérő hátlapja a falsíkhoz, illetve a védőszekrény falához nem érhet. Azoknál a gázmérő-csatlakozásoknál, ahol a gázmérők és kötések súlyának megtartására nem alkalmasak, a gázmérőket konzolokra vagy mérőzsámolyra kell helyezni. Az elektronikus térfogatkorrektorok felszerelésére szolgáló területet, helyiséget robbanásveszély szempontjából be kell sorolni (0-s, 1-es vagy 2-es zóna), és csak ennek a besorolásnak megfelelő védelmi módú, telepes, illetve hálózati megtáplálású térfogatkorrektorok, valamint távadók építhetők be. Az elektronikus térfogatkorrektorok és távadók telepítését, a kiválasztott védelmi módra (gyújtószikra-mentes, nyomásálló tokozású) vonatkozó, mindenkor érvényes rendeletek és szabványok előírásainak betartásával kell végezni. A gázmérőt (ha van, akkor a nyomásszabályozóval együtt) leszerelése után átlátszó zsákba kell helyezni, és zsáklezáró jogi zárral kell ellátni, ha a gázmérő bármely okból történő további vizsgálata szükséges. A gázmérő leszerelését igénylő munkák során: A gázmérőhely megszüntetésekor a gázmérő kötéseket is le kell szerelni (a mérőcsapot is). A csatlakozóvezetéket le kell dugózni vagy vakkarimával lezárni. A gázmérő-csatlakozást teljes egészében kell leszerelni, és a vezetéket a vízszintes elosztóidom csatlakozásánál le kell dugózni, illetve vakkarimával zárni. A tartozás miatti kizárás során a gázmérő ki- és belépő oldalán lévő kötésekbe teletárcsát, zárótárcsát kell elhelyezni, majd a gázmérőt vissza kell szerelni. A gázmérő előtti fogyasztói főcsapot (és utáni elzárót) dugóval, karimával fémesen le kell zárni, ha a biztonságos munkavégzés feltételei csak így biztosíthatók. A leszerelt gázmérő csonkjait le kell zárni (úgy, hogy, robbanóképes elegy ne keletkezhessen, illetve a gázmérőbe szennyeződés ne jusson be). Az egyedileg megrendelt szolgáltatás szüneteltetés során a gázmérőt minden esetben le kell szerelni és azt a felhasználási helyről el kell szállítani, raktárba dokumentáltan le kell adni. Társasházi megrendelés esetén (több gázmérő egyidejű leszerelésekor) a G10-nél kisebb névleges teljesítményű gázmérők esetében a szerelőnek a felhasználó részére fel kell ajánlania a gázmérő(k) ha van, akkor nyomásszabályozó felhasználási helyen történő megőrzésének lehetőségét. Amennyiben a felhasználó él a felkínált lehetőséggel, akkor a szerelőnek ki kell töltenie a minőségirányítási rendszer MUB sz. Jegyzőkönyv gázmérő átvételéről c. nyomtatványát, melyet a felhasználóval, vagy megbízottjával aláírat. Ekkor a gázmérő(ke)t ha van, akkor a nyomásszabályozó is be kell zsákolni, a sérülésmentes zsákot zsáklezáró plombával le kell zárni. A gázmérő (ha van, akkor a nyomásszabályozó is) a lezárt zsákban a gázmérő visszaszereléséig a felhasználási helyen marad. A zsák és a zsákban lévő gázmérő/nyomásszabályozó állagmegóvásának, sérülésmentes állapotának biztosítása a felhasználó felelőssége. A gázmérőket a Logisztikai Központba dokumentáltan, a G10-nél nagyobb névleges teljesítményű gázmérőket kilevegőzve kell leadni.

22 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 3.3 Gázmérők leszerelése és a kettős zárás Műszaki okok miatt, technológiai szempontból a gázmérő szükségszerű leszerelésekor a következő szabályokat kell betartani A G10 névleges teljesítmény alatti gázmérők A G10 alatti membrános gázmérőt le kell szerelni, ha a fogyasztói vezetéken nyílt lánggal jár a munkavégzés. A G10 alatti membrános gázmérőket nem kell szerelni, ha az érintett csatlakozóvezetéken: több gázmérő is van, és nyílt lánggal járó munkavégzés nincs, vagy a nyílt lánggal járó munkát nem a gázmérő közvetlen környezetében végezzük, továbbá más előírás nem indokolja a gázmérő leszerelést (pl. nyomáspróba) A G10 és a feletti névleges teljesítményű gázmérők, forgódugattyús gázmérők, mérőturbinák A G10 és a feletti membrános gázmérőket, a forgódugattyús gázmérőket és mérőturbinákat akkor kell leszerelni, ha a csatlakozó- vagy fogyasztó vezetéken külső vállalkozó végzi a beavatkozást, és a munkához szakfelügyeletet nem biztosítunk. A gázmérőt nem kell leszerelni akkor, ha a beavatkozással nem érintett gázfogyasztó berendezéseket üzemszerű működésükben indokolatlanul akadályoznánk. A nyílt lánggal járó munkavégzéshez kettős zárást vagy leválasztást kell biztosítani. Ha a szerelést az NKM Földgázhálózati Kft. végzi, akkor maradhat felszerelve a gázmérő. A munka megkezdése előtt a gázmérő elzáró szerelvényeit indokolt esetben zárni kell. 3.4 Gázmérők szerelés előtti ellenőrzése A gázmérő(k) felszerelése előtt a gázszerelőknek ellenőrizniük kell: a vezetékek megfelelő rögzítettségét a bilincsek csavarjainak meghúzott állapotát amennyiben bilincsezés helyett előre gyártott alaplemezre történt a gázmérő-csatlakozás felerősítése, annak vízszintességét, a csavarok meghúzott állapotát a gázmérő konzoljának vízszintességét vagy a mérőzsámoly vízszintes beállítottságát (amennyiben a mérőtartó nem vízszintes, konzol esetén ékekkel, mérőzsámolynál pedig a vízszintező csavarok után állításával kell a hibát kiküszöbölni) a mérőcsatlakozás (mérőkötés) felülvizsgált és kivitelezésre alkalmasnak minősített terv szerinti méreteit, a gázmérő hitelességét, sértetlenségét, a rajta gyárilag elhelyezett jogi zárak (hatósági plomba, biztonsági fólia stb.) épségét; csak sértetlen és ép jogi zárakkal ellátott gázmérő szerelhető fel; Biztonsági fólia nélküli gázmérő visszaszerelhető, ha a biztonsági fólia pótlása nem biztosítható (pl. nem áll rendelkezésre), visszakapcsoláskor csak hiteles gázmérő szerelhető vissza.

23 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal A gázmérők leszerelése előtt, a szabálytalan vételezés gyanújának megállapítása érdekében a MU számú minőségirányítási munkautasításban előírt ellenőrzéseket végre kell hajtani. A gázmérő fel- és leszerelése előtt, az esetleges szikraképződés megakadályozása céljából ellenőrizni kell a méretlen és a mért vezeték fémes összekötésének meglétét (legalább 16 mm 2 keresztmetszetű elektromosan vezető átkötés vagy egyéb módon kialakított fémes összekötés pl. alaplemez meglétét), hiány esetén a fémes áthidalást a szerelés megkezdése előtt ideiglenesen pótolni kell. 3.5 Egycsonkú gázmérők szerelése Egycsonkú gázmérők szerelése A sarokcsapba az egycsonkú gázmérő csatlakozó idomot be kell csavarni, majd a vízzsák T- idomot a vízszintes csatlakozáshoz szükséges magasságra kell beállítani. A vízzsák T-idomot rögzítő bilincset ki kell lazítani. A kétcsatornás csatlakozó idomot a közdarabbal (hosszú közcsavar) és a könyökcsavarzat egyenes részével előre össze kell csavarni. Az idomokat be kell hajtani és összefordítva, a csavarzat tömítőgyűrűje nélkül össze kell húzni, majd a tömítőgyűrűt behelyezve kell véglegesen rögzíteni. A bilincset a végleges beállítás után kell újra rögzíteni. Az egycsonkú gázmérő-csatlakozó idom vízszintes helyzetét annak alsó felfekvő felületére illesztett vízszintmérővel kell ellenőrizni. A vízszintes helyzetet nemcsak a falsíkkal párhuzamosan, hanem a falsíkra merőlegesen is ellenőrizni kell. A gázmérő felhelyezése előtt ellenőrizni kell a tömítés sérülésmentességét. Ellenőrizni kell továbbá a kétcsatornás csatlakozó idom kettős gyűrűfelületét, sérülésmentességét, felületi illetve belső tisztaságát, a tömítés központos helyzetét biztosító felületek megfelelősségét. A tömítés bordái a gázmérőcsonk belső bordáival fedésben legyenek. A fentiek után a gázmérőt egyik kezünkkel alulról megtartva a hollandit fel kell hajtani és kézerősen meghúzni. A gázmérőt a falsíkkal párhuzamosan kell beállítani, majd a hollandit megfelelő szerszámmal meg kell húzni. Meglévő kötések átalakítása, ha a kétcsonkú gázmérőt egycsonkúra kell cserélni. Egycsonkú gázmérő felszerelése a DN 32 = 5/4 szabványkötésre. A kötésanyagot sarokcsappal együtt kell leszerelni, a sarokcsapot újratömítve vissza kell hajtani, kiömlő csonkját vízszintes helyzetbe kell állítani. A vízzsák T-idomot merőlegesre kell állítani, a bilincset ki kell lazítani. Ezután a csatlakozóidomot és a KB könyök csavarzatot fel kell szerelni, tömítőgyűrű nélkül kell összepróbálni. A művelet további részét értelemszerűen az előzőkben leírtak szerint kell végrehajtani.

24 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 3.6 Kétcsonkú, G10 névleges teljesítmény alatti gázmérők szerelése A sarok gázfőcsapot és a kiömlő oldali könyökidomot be kell csavarni, majd megfelelő helyzetbe kell állítani. Az állíthatóság érdekében az ellenanyá(ka)t ki kell lazítani, a gázmérő-toldatokat be kell csavarni a csapba és a kiömlő oldali könyökidomba úgy, hogy a toldatok alsó peremei egy síkban, vízszintesen álljanak. A beömlő, valamint a kiömlő oldali könyökidomok (valamint a sarokcsap) kismértékű forgatásával a gázmérő kötéstávolsága korrigálható. A beömlő oldali toldat hollandiját tömítés nélkül rá kell csavarni a gázmérőre, ezután a kiömlő oldali toldatot is rá kell illeszteni. Az illesztés akkor jó, ha mindkét hollandi tömítés nélkül kézzel könnyen forgathatóan ráhajtható és ráfekszik a gázmérő csonkra, feszülés nélkül. Az ellenanyá(ka)t tömíteni kell és meg kell húzni. Ezután a gázmérőt le kell venni. Közben a hollandi anyákon érzékelhető, hogy a szerelés folyamán bekövetkezett-e feszülés. A toldatok alsó peremeinek vízszintes helyzetét ismételten ellenőrizni kell. A tömítőgyűrűknek a mérőcsonkra történő felhelyezése után mindkét anyát kézzel rá kell csavarni a gázmérőre és kézerősen meg kell húzni. Az anyák végleges meghúzása cső- vagy műanyagpofákkal rendelkező armatúrafogóval, párhuzamos pofájú csőfogóval (vagy villáskulccsal) történhet. 3.7 Kétcsonkú, G10 és a feletti névleges teljesítményű gázmérők szerelése A membrános gázmérők gázmérő csatlakozásának biztosítania kell a kötéssel együtt bármilyen síkban a pontos helyzet beállítását. Az un. elosztóidomos, illetőleg lazakarimás rendszer lehetővé teszi, hogy a kötés a szerelés során minden helyzethez hozzáilleszthető, tehát befeszülés illetve a gázmérő ebből adódó sérülése nem fordulhat elő. A munka menete, szempontjai azonosak a 3.6 pontban leírtakkal, így itt csak az azoktól eltérő szerelési műveletek kerülnek ismertetésre. A gázmérő-csatlakozás menetes-ellenanyás vagy karimás kötéseit ki kell alakítani úgy, hogy a csonkok függőleges síkban kézzel kismértékben fordíthatók legyenek. A kötésanyagot is lazán, kézzel kismértékben elfordítható módon kell összeszerelni és beállítani. A csonkokra való illeszkedést először tömítések nélkül kell kipróbálni. A kötések tömítését és rögzítését a gázmérő csonkon kell kezdeni, (mindkét csonkból kiindulva) majd visszafelé, a többi kötés után állításával, tömítésével és rögzítésével kell folytatni. Minden újabb kötés rögzítése előtt a feszülés mentes illeszkedést kézzel ellenőrizni kell. A karimás idomok karimái csőtengelyre merőlegesen készüljenek. A gázmérő-csatlakozás idomainak karimázásánál csővég-derékszöget kell alkalmazni. A karimákat a beállított helyzetben több helyen fűzővarrattal kell rögzíteni, majd onnan levéve kell a körbehegesztést elvégezni.

25 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 3.8 A gázmérők tárolása és szállítása gépjárműveken Az új, újra hitelesített és a leszerelt gázmérők tárolását, szállítását valamint szerelését tekintettel arra, hogy a gázmérő hitelesített mérőeszköz, műszer mindig fokozott gonddal és kellő óvatossággal kell végezni! A gázmérők hitelesített mérőeszköznek a hitelesítési idő lejárta előtt is csak akkor tekinthető, ha a gázmérő, illetve a rajtuk lévő jogi zárak sértetlenek. Olyan gázmérő, amely rakodás, szállítás közben szemmel látható sérülést szenvedett (deformálódott, a számláló burkolata törött), jogi zárral (hitelesítési bélyegzárral, műanyag- vagy fémzárral, plombával) nem rendelkezik, nem szerelhető fel. A sérült gázmérőket ellenőrzés, esetleges javítás és ismételt hitelesítés céljából a logisztikai központba vissza kell küldeni. A membrános gázmérőket függőlegesen felállított helyzetben, védőcsomagolásban kell tárolni. A tároló helyiségnek, raktárnak stb. száraznak és pormentesnek kell lenni. A védőcsomagolást a gázmérő tömegétől függően kell elkészíteni. Anyaga: lehet: légzáras fóliából készült zsák, hullámpapír borítás, kartondoboz stb. Új, vagy újrahitelesített, G10 névleges teljesítmény feletti membrános, illetve a forgódugattyús gázmérők és mérőturbinák esetében a védőcsomagolás elégséges, ha az csak a számlálóműre, illetve annak ablakára korlátozódik. Az így védett gázmérőket úgy kell becsomagolni, hogy a megfelelő kitámasztás biztosított legyen. Mozgatáskor, szállításkor a gázmérőket elmozdulás (pl. leesés, felborulás) ellen megfelelően rögzíteni kell. A gázmérők menetes csonkjait a gázmérőkben lévő gázmennyiség veszélye és a szennyeződések elkerülése érdekében védeni kell, erre a célra fém, műanyag vagy gumi kupakot kell biztosítani. A gázmérők karimás csonkjait is védeni kell a gázmérőkben lévő gázmennyiség veszélye és a szennyeződések elkerülése érdekében, erre a célra fém, műanyag vagy gumi kupakot kell biztosítani, vagy tömítéssel ellátott vakkarimát vagy azzal egyező méretű zárótárcsát kell felszerelni. 4. ELŐRE FIZETŐ FOGYASZTÁSMÉRŐK SZERELÉSE 4.1 Általános ismeretek Az előre fizető fogyasztásmérőkhöz továbbiakban EFM július 21-től az Eclipse 3Eg értékesítési rendszer tartozik. Az értékesítési rendszerrel kapcsolatos ügyek intézése (pl. felhasználók tájékoztatása, kártyakiadás, panaszok kezelése) az NKM Földgázszolgáltató Zrt. ügyfélszolgálatának feladata. Az új EFM-ek felszerelése, meghibásodásuk esetén cseréje, illetve végleges leszerelése az NKM Földgázhálózati Kft. feladata. Az új értékesítési rendszer bevezetésével a felhasználók által igénybe vehető vészhitel (a feltöltött gázmennyiség elfogyása után gombnyomásra előhívható hitel) megszűnik, de az új gázmérőknél, a felszerelés során a konfigurálással aktívvá váló egyszeri 30 m 3 technikai hitel továbbra is megmarad (ennek elfogyása előtt az ügyfélnek gondoskodnia kell egyenlegének feltöltéséről).

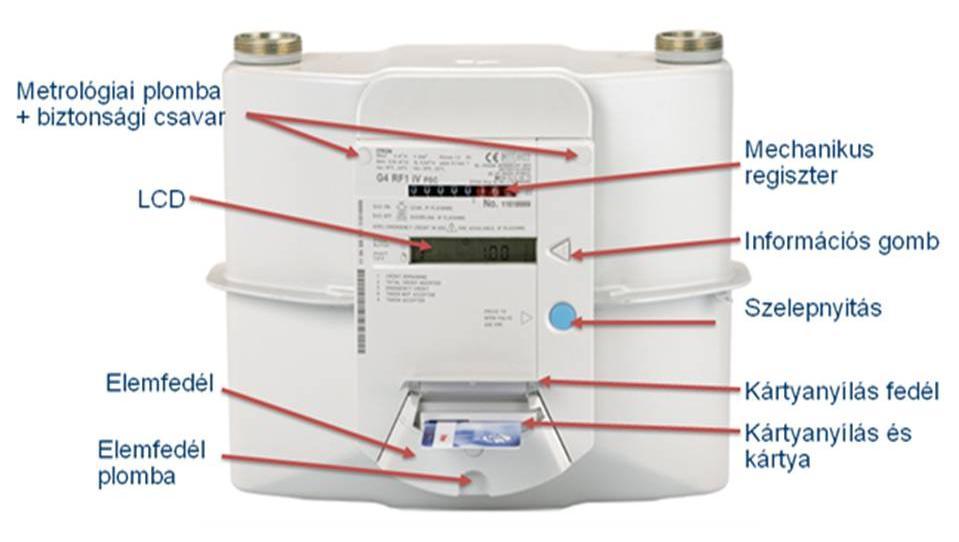

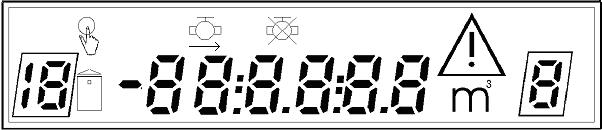

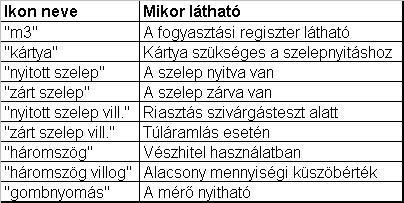

26 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 4.2 Előre fizető fogyasztásmérő ismertetése Túláramlás védelem: a szelep automatikusan lezár, ha az áramlás eléri az 1.2 Q max szintet. Szivárgás detektálás: Minden szelepnyitásnál ellenőrzi a rendszer tömörtelenségét. 12 l/h Visszaáramlás detektálás: A mérő 20 dm 3 visszaáramlás után lezár és riasztást generál (ALARM 5) 4.3 Kártyakezelés A raktárba beérkező új (vagy felújított) EFM-et az új konfigurációs kártyával kell üzembe helyezni, a melléjük csomagolt fogyasztói kártyák már új rendszerűek. Az EFM átállításának megtörténtét a vészhitel lekérdezésével lehet ellenőrizni. Amennyiben a vészhitel 0 értékű, az átállítás megtörtént. Ha a rendszer átállítása nem történt meg, akkor a régi rendszert a migrációs kártyával kell elsődlegesen törölni. Ezt követően az új rendszerű kártyákkal a következők szerint kell aktiválni az EFM-et: Szoftver változás miatt a gázmérőket új konfigurációs kártyával kell installálni. (Eclipse konfigurációs kártya). A konfiguráció után a vészhitel alkalmazására a továbbiakban nincs lehetőség.

27 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Kártyakezelési sorrend: 1. kártya: Konfiguráció gázmérő lezárás. 2. kártya: Idő, dátum beállítás. 3. kártya: A mechanikus és digitális számláló összehangolása, inicializálás. 4. A gázmérőhöz rendelt fogyasztói kártya mérőbe helyezésével a mérő indítása. A fogyasztói berendezés tömörségi ellenőrzése, a gázszolgáltatás indítása (kilevegőzés). A fogyasztói kártyán az induló gázmennyiség 30 m 3. Gázmérő csere esetén (meghibásodás vagy hitelesítés miatt) első lépés: 1. A meglévő fogyasztói kártyát a régi mérőbe helyezve, be kell olvastatni a mérőben lévő adatokat. Ezt automatikusa elvégzi a mérő. Kettőt csipog, ha kész. 2. A munkalapon rögzíteni kell mind a digitális mind a mechanikus mérőállást. 3. Ezután elvégezhető a csere, vagy a gázmérő leszerelése. Cserekor a meghibásodás okát (hibakód) minden esetben rögzíteni kell a munkalapon. Amennyiben nem egyezik a digitális és a mechanikus számláló állása, a leszerelt gázmérőt be kell zsákolni és a raktárban félre tenni, mert reklamáció esetén meg kell vizsgálni. Előrefizetős gázmérőről hagyományos gázmérőre való cserénél is ezt az eljárást kell követni. A fogyasztónak a kártyát le kell adnia az ügyfélszolgálaton. Ez az elszámolás alapja. Előfordul, hogy olyan gázmérőt kell cserélni, amelynek fogyasztója más szolgáltatóval kötött szerződést, pl.: Tigáz. Ebben az esetben a szolgáltató installációs kártyáit kell használni. A Tigázzal szerződött fogyasztók előrefizetős gázmérőinek aktiválási lépései: I. Mérő lezárása (1. kártya) II. Mérő konfigurációja (2. kártya) III. Dátum, időbeállítás (3. kártya) IV. Mérő nyitása (4. kártya) A mérő ezen a ponton felhasználható gázmennyiség hiányában még nem fog kinyitni. Felszerelés V. 1 mᶾ technológiai mennyiség feltöltése (5. kártya) után a mérő tényleges nyitása. Tömörségellenőrzés, szivárgás teszt. VI. Felhasználói gomb definíció beállítása (6. kártya) VII. A mérő ismételt lezárása (1. kártya) A kártyabehelyezésen kívül manuális műveletre a mérőn csak a III. és V. pontoknál van szükség. A mérőnek a felszerelést megelőző lezárása a záró elem (szelep) megfelelő működésének ellenőrzésére szolgál. A felszerelést követően, az 1 mᶾ technológiai gázmennyiség feltöltésével és a mérő nyitásával (V. pont) végezhető a kötések gáztömörségének vizsgálata és egyúttal a felhasználói rendszer gáztömörségének ellenőrzése. Amennyiben a felszerelés sikeres, a mérőt a VII. lépéssel a Mérő lezárás kártyával ismételten zárt állapotba kell hozni.

28 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 4.4 Előre fizetős fogyasztásmérő üzemeltetése A kijelzőn 5 fő riasztás jelenhet meg 1. Elemfedél nyitva 2. Elemélettartam 10% alatt van 3. Rövidzár keletkezett a kártyaolvasóban 4. Szelepmozgások száma meghaladta a 2000-et 5. Visszaáramlás detektálva (20 dm 3 ) Hibabejelentés esetén a következőket kell ellenőrizni: 1. Van-e riasztás vagy hibakód 2. Sérülésmentes-e a mérő 3. Van-e fogyasztható mennyiség a mérőben 4. Megfelelően kezeli-e a mérő a fogyasztói kártyát TILOS: a mérőt újra konfigurálni, lezárni vagy újra nyitni! 5. NYOMÁSSZABÁLYOZÓK SZERELÉSE A nyomásszabályozók műszaki követelményeit az FG-III-B31-MK005, elhelyezésének feltételeit az FG-III-B31-TU001 számú előírás tartalmazza. 5.1 Nyomásszabályozók felszerelése Növelt kisnyomású gázszolgáltatásnál alkalmazott szabályozók beépítése Amennyiben a gázellátás növelt kisnyomáson (a hálózati névleges üzemi nyomás legfeljebb 100 mbar) történik és a gázkészülékek égőcsatlakozási nyomási 25 mbar, a hálózati gáznyomás csökkentésére és állandó értéken tartására kisnyomású nyomásszabályozót kell a csatlakozó- vagy a fogyasztói vezetékbe beépíteni. A nyomásszabályozó elhelyezhető: a gázmérő előtti csatlakozóvezetékben közvetlenül a gázmérővel együtt gázmérő nélküli fogyasztás esetén a csatlakozóvezetékben gázfogyasztó készülékek előtt. A G10 alatti névleges teljesítményű gázmérők esetében a nyomásszabályozó az elzáró-szerelvény után a gázmérőkötésbe kerül mind egycsonkú, mind kétcsonkú gázmérőknél. A mérőszabályozó beszerelése kétcsonkú gázmérők szerelésénél: A nyomásszabályozót a fentieknek megfelelően a fogyasztói főcsap után, de a gázmérő elé, a csatlakozóvezetékbe kell szerelni. A nyomásszabályozó miatt eltérő kötésmagasság kiegyenlítését a szabályozó tartozékaként (gyárilag) szállított csatlakozó közdarabbal kell elvégezni. A csatlakozó közdarab minden esetben a gázmérő után, a mért vezetékhez csatlakozzon. A nyomásszabályozót fel kell szerelni a gázmérőre, majd azt a gázmérőkötés összekötő idomára úgy kell felcsavarozni, hogy vezetékhez, idomhoz, falhoz ne érhessen. A nyomásszabályozó megfelelő helyzetének beállítása után a gázmérőkötést véglegesre össze kell szerelni.

29 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal A mérőszabályozó beszerelése, egycsonkú gázmérők szerelésénél: A nyomásszabályozót fel kell szerelni a gázmérőre, majd azt a gázmérőkötés összekötő idomára úgy kell felcsavarozni, hogy vezetékhez, idomhoz, falhoz ne érhessen. A nyomásszabályozó megfelelő helyzetének beállítása után a gázmérőkötést véglegesre össze kell szerelni. 5.2 Nyomásszabályozók cseréje Az NKM Földgázhálózati Kft. tulajdonában lévő meghibásodott nyomásszabályozókat haladéktalanul cserélni kell. Az NKM Földgázhálózati Kft. tulajdonában lévő nyomásszabályozókat ide értve a nem közterületen elhelyezett házi nyomásszabályozókat és a növelt kisnyomású hálózatba szerelt mérőszabályozókat időszakonként cserélni kell. Minden mérőhelyi munkánál (hitelesítési gázmérő csere, megrendelésre végzett szerelések stb.), ahol mérőszabályozó vagy házi nyomásszabályozó üzemel, a szabályozót ki kell cserélni, amenynyiben alábbiak közül valamely feltétel fennáll: adattábla nincs vagy nem olvasható, nem beazonosítható a szabályozó kora és gyári száma, adattábla alapján a mérőszabályozó és az egyfokozatú házi nyomásszabályozó 15 évnél, a kétfokozatú házi nyomásszabályozó 20 évnél idősebb, a szabályozó nem megfelelően üzemel, szemrevételezés alapján a szabályozó cserére szorul.

30 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 6. SZILÁRDSÁGI ÉS TÖMÖRSÉGI NYOMÁSPRÓBA, EGYÉB TÖMÖRSÉG ELLENŐRZÉ- SI MÓDSZEREK 6.1 Általános előírások A tervköteles létesítés, felújítás (átalakítás, bővítés) esetén az elkészült csatlakozó- és fogyasztói vezeték minőségének és szerelésének megfelelőségét készre szerelt állapotban szilárdsági- és tömörségi nyomáspróbával ellenőrizni kell. A tervköteles létesítés, felújítás (átalakítás, bővítés) esetén a csatlakozóvezeték és a felhasználói berendezés tömörségének biztosítása, a nyomáspróba terv szerinti elvégzése a kivitelező feladata és felelőssége. A nyomáspróba gyakorlati végrehajtását az NKM Földgázhálózati Kft. képviselője ellenőrzi. A csatlakozó- és fogyasztói vezetéket legfeljebb 600 dm 3 térfogatig szabad ellenőrizni, nagyobb térfogatú vezetéket legfeljebb 600 dm 3 térfogatra leválasztott szakaszonként vagy a gázelosztó hálózatra előírt feltételekkel (hőmérsékletet és nyomást regisztrálva) kell ellenőrizni, Nem lakossági fogyasztók csatlakozó- és fogyasztói vezetékeinél a 600 dm 3 -t meghaladó vizsgált térfogat esetén a hőmérsékletet és nyomást regisztrálva kell mérni, Ha a nyomáspróba sikerességét a hőmérsékletváltozás hatása veszélyeztetheti, akkor a hőmérsékletet és a nyomást regisztrálva kell mérni, a nyomáspróbát a mért adatok figyelembe vételével kell kiértékelni. A nyomáspróba időtartamát a tervező a műszaki leírásban rögzíti (egyéb előírás hiányában, a gázelosztó vezetékre előírt szilárdsági vizsgálat 6 óra, a tömörségi vizsgálat 2 óra időtartamú). A nyomáspróbát a 6.2, 6.3, 6.4 pontok, a nem tervköteles tevékenység során végzett egyéb tömörségellenőrzést a 6.5. pont betartásával kell végezni. A nyomáspróba során kerülni kell minden hirtelen nyomásnövekedést a vizsgált létesítményben. A nyomáspróbáról az FLB szerinti jegyzőkönyvet kell felvenni.

31 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 6.2 Szilárdsági nyomáspróba Szilárdsági nyomáspróbával kell ellenőrizni a tömörségi nyomáspróba és a gázellátó rendszerrel való összekötése vagy üzembe helyezése előtt: az újonnan létesített csatlakozóvezetéket és fogyasztói vezetéket, a létesítéskor hatályos jogszabály szerint átvett és üzembe helyezett csatlakozó- vagy fogyasztói vezeték felújítását (toldását, illetve átalakítását), az új vagy meglévő csatlakozó- és fogyasztói vezetéket, ha a műszaki-biztonsági ellenőrzést követően 6 hónapon belül nem történt meg az üzembe helyezés, az üzemen kívül helyezett csatlakozó- vagy fogyasztói vezetéket, ha a gázszolgáltatás 6 hónapnál hosszabb ideig szünetelt, kivéve ha kizárás miatt a gázmérő a helyszínen felszerelve, és a csatlakozóvezeték gáz alatt marad, ekkor csak a fogyasztói vezetéken kell elvégezni a szilárdsági nyomáspróbát tűzeset, káreset utáni visszakapcsoláskor. A szilárdsági nyomáspróba: határai az üzembe helyezéssel érintett szakaszok, elvégzése az érintett vezetékszakaszon munkát végző feladata, értéke nem haladhatja meg a tervezési nyomást, értéke a MOP (maximum operating pressure = az a legnagyobb üzemi nyomás, amellyel a csővezeték szabályos üzemi feltételek között üzemeltethető) értékétől függ, a következő táblázat szerint legnagyobb üzemi nyomás (MOP) szilárdsági próbanyomás értéke épületen kívül szabadon szerelt és épületen belüli vezetékeknél [bar] [bar] 4,0 MOP 16 legalább 1,3 x MOP 2 MOP 4 legalább 1,4 x MOP 0,1 < MOP 2 legalább 1,75 x MOP, de legalább 1 bar MOP 0,1 legalább 1 bar során, szükséges és indokolt esetben a csatlakozó- és/vagy fogyasztói vezeték egyes tartozékait, amelyek nem viselik el a megválasztott vizsgáló nyomást, a vizsgálat időtartamára ki kell szerelni, vagy ki kell szakaszolni, megkezdése előtt a gázmérőt és a nyomásszabályozót le kell szerelni, során a csatlakozóvezetéknek a gázellátó rendszer felőli végét gáztömören le kell zárni (vakkarimával, dugóval, kupakkal vagy csővég lehegesztéssel), során a gázkészülékek előtti szerelvények zárt állapotban legyenek, közege inert gáz vagy levegő, során a próbanyomás alá helyezés végezhető kézi pumpával, kompresszor segítségével, vagy palackról, eszközei (csőrugós manométer vagy elektronikus nyomásmérő és regisztráló műszer), a próbanyomás értékét mutató manométer érvényes kalibrálási bizonylattal rendelkezzen, méréshatára illeszkedjen a vizsgálandó értékhez, felső méréshatára a próbanyomás 1,1 1,6 szoros sávjába essen (ha a próbanyomás 6 bar, a nyomásmérő felső méréshatára 10 bar legyen), legalább 1,6 pontossági osztályú legyen, időtartama az állandósult állapot elérését követően 15 min, akkor eredményes, ha a próbanyomás alá helyezett csatlakozó- és fogyasztói vezetéken a legalább 15 min megfigyelési idő alatt maradandó alakváltozás, szivárgás illetve a külső légnyomás- és hőmérsékletváltozás által indokoltan túli nyomásváltozás nem következett be, után a vezetéket le kell fúvatni.

32 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 6.3 Tömörségi nyomáspróba (tömörségvizsgálat) Tömörségi nyomáspróbával kell ellenőrizni a gázellátó rendszerrel való összekötése előtt: a 6.2 pontban leírt szilárdsági nyomáspróbát követően, minden esetben, a gázfogyasztó készüléket is a gyártó előírásai szerint, ha a gázfogyasztó készüléket érintő beavatkozás (létesítés, felújítás) történt, a korábban üzemen kívül helyezett csatlakozóvezetéket, a korábban üzemen kívül helyezett fogyasztói vezetéket, ha azon a gázmérő leszerelésén kívül a vezeték megbontásával járó bármilyen munkavégzés történt, Csatlakozóvezeték tömörségi nyomáspróbájával egyidejűleg a felszerelt fogyasztói főcsap tömörségét is vizsgálni kell. A tömörségi nyomáspróba határai az üzembe helyezéssel érintett szakaszok, elvégzése az érintett vezetékszakaszon munkát végző feladata, értéke a MOP (maximun operating pressure = az a legnagyobb üzemi nyomás, amellyel a csővezeték szabályos üzemi feltételek között üzemeltethető) értékétől függ, a táblázat szerint tömörségi próbanyomás éréke nyomásfokozat épületen kívül szabadon szerelt és épületen belüli új vezetékek kisnyomás: MOP 0,1 bar, 150 mbar (1.500 mm v.o.) növelt kisnyomás: 0,5 MOP 0,1 bar középnyomás: 0,1 < MOP 4 bar = legalább a legnagyobb üzemi nyomás (MOP), de nem lehet nagy-középnyomás: 4 < MOP < 25bar nagyobb, mint 1,5 x (MOP) a meglévő (nem új építésű), legfeljebb 50 mbar üzemi nyomású csatlakozó- és fogyasztói vezetékek 6 hónapon belüli ismételt üzembe helyezésekor a tömörségi nyomáspróba a csatlakozási nyomás névleges értékén is elvégezhető, (lásd még 6.5 pont), szükséges és indokolt esetben a csatlakozó- és/vagy fogyasztói vezeték egyes tartozékait, amelyek nem viselik el a megválasztott vizsgáló nyomást, a vizsgálat időtartamára ki kell szerelni, vagy ki kell szakaszolni, a külön nem szakaszolható vezetéktoldást a meglévő vezetékkel, illetve annak legrövidebb szakaszolható részével együtt kell vizsgálni (meglévő vezeték esetén), az új vezetékre vonatkozó próbanyomás értékekkel, megkezdése előtt a gázmérőt és a nyomásszabályozót le kell szerelni, illetve a leszerelt állapotukról meg kell győződni, során a csatlakozóvezetéknek a gázellátó rendszer felőli végét gáztömören le kell zárni (vakkarimával, dugóval, kupakkal vagy csővég lehegesztéssel), során a gázkészülékek előtti szerelvények zárt állapotban legyenek (kivétel 6.4 pont), közege inert gáz vagy levegő, során a próbanyomás alá helyezés végezhető kézi pumpával, kompresszor segítségével, vagy palackról, eszköze (egycsövű/u-csöves manométer vagy olyan mérőeszköz, amelyekkel 200 cm 3 -enként legalább 3 cm 3 /h tömörtelenség kimutatható), időtartama az állandósult állapot elérését követően 10 min, akkor eredményes, ha a vizsgált létesítményen szivárgás, és a külső légnyomás- és hőmérsékletváltozás által indokoltan bekövetkezett nyomásváltozáson túli nyomásváltozás nem következett be.

33 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal A nyomásmérés helyét gáztömören le kell zárni közvetlenül a tömörségi nyomáspróba után, a nyomáspróbát ellenőrző személy jelenlétében. A próbanyomás csak az üzembe helyezést irányító utasítására engedhető le. A vezetékszakaszok összekötésére vagy szerelvények beépítésére szolgáló, a tömörségi nyomáspróba során nem ellenőrzött (oldható és nem oldható) kötések tömörségét üzemi nyomáson, szivárgáskereső spray-vel vagy a 4. melléklet szerint műszerrel kell ellenőrizni. 6.4 Gázfogyasztó készülékkel együtt végzett tömörségi nyomáspróba Műszaki-biztonsági ellenőrzéskor, valamint az átalánydíjas felhasználóknál, továbbá a vállalkozás keretében, megrendelésre az NKM Földgázhálózati Kft. munkavállalója a csatlakozó/fogyasztói (ld. fogalmak) vezetékkel együtt a gázfogyasztó készülék tömörségi nyomáspróbáját is elvégezheti. A készülékelzáró szerelvény zárt állapotában először a vezeték tömörségét kell vizsgálni. Tömör vezeték esetén a készülékelzáró szerelvény nyitásával, a gyártói ajánlásnak megfelelően (ennek hiányában a csatlakozási nyomás névleges értékén) kell a gázfogyasztó készülék tömörségét ellenőrizni. Több gázfogyasztó készülék esetén a készülékek előtti elzáró-szerelvények egyenkénti nyitásával kell a készülékek tömörségét ellenőrizni. Amennyiben a gázfogyasztó készülék nem tömör és a tömörtelenség megszüntetésére megrendelés (költségvállaló nyilatkozat) nincs, a készülékelzáró szerelvény helyére dugót/kupakot kell beépíteni. 6.5 Egyéb tömörségvizsgálati módszerek Ha a csatlakozó- és fogyasztói vezetéken a 6.3 pont szerint nem kötelező a tömörségi nyomáspróba elvégzése, akkor az elosztói engedélyes üzemeltetéssel összefüggő feladatai során az alábbi tömörségvizsgálati módszerek legalább egyik változatát kell alkalmazni: üzemelő rendszeren szivárgáskereső spray alkalmazása, amely az oldható és nem oldható kötések szivárgásellenőrzésre szolgál; a vizsgálat eredménye akkor megfelelő, ha a vizsgált felületen buborék nem keletkezik, üzemelő rendszeren, a 4. melléklet szerint végzett műszeres vizsgálat, amely a földi vezetékszakaszok és a hozzáférhető felszíni vezetékszakaszok szivárgásellenőrzésére is alkalmas; a vizsgálat akkor megfelelő, ha a vizsgálat helyén a műszer metánt nem jelez, A G < 10 jelű gázmérők hitelesítési cseréjekor a fogyasztói vezeték tömörségvizsgálatát a 4. melléklet követelményeinek megfelelő szivárgáskereső műszerrel kell elvégezni. A fogyasztó vezeték tömörségvizsgálatával együtt a lakáson belüli csatlakozó vezeték tömörségét is vizsgálni kell. Üzemelő csatlakozó vezeték, gázmérő, nyomásszabályozó, fogyasztói vezeték, illetve a beépített szerelvények oldható kötéseinek ideiglenes megbontása és egy munkafolyamaton belüli visszaállítása során csak a megbontott kötések tömörségét kell ellenőrizni, üzemi nyomáson szivárgáskereső spray-vel vagy a 4. melléklet szerint műszerrel. Az üzemen kívül helyezett fogyasztói vezeték tömörségét 6 hónapon belüli ismételt üzembe helyezés során üzemi nyomáson szivárgáskereső spray-vel vagy a 4. melléklet szerint műszerrel is elegendő ellenőrizni, ha a vezetékszakasz gáz alatt maradt (pl. kizárás), illetve azon a gázmérő leszerelésén kívül, a vezeték megbontásával járó egyéb munkavégzés nem történt.

34 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 7. GÁZ ALÁ HELYEZÉS, ÜZEMBE HELYEZÉS 7.1 A csatlakozóvezeték, felhasználói berendezés gáz alá helyezését, üzembe helyezését megelőző tevékenységek A csatlakozóvezeték és/vagy felhasználói berendezés létesítésekor, tervköteles átalakításakor, bővítésekor esedékes első, vagy ismételt üzembe helyezését az NKM Földgázhálózati Kft. által műszaki biztonsági szempontból felülvizsgált, és kivitelezésre alkalmasnak nyilvánított tervdokumentáció alapján megvalósított, és az üzembe helyezést gátló hiánypótlás nélküli műszaki-biztonsági ellenőrzést követően szabad elvégezni. Az üzembe helyezés megkezdése előtt ellenőrizni kell a nyomáspróbákra, egyéb tömörségellenőrzésre előírt feltételek (6. pont) teljesülését. Az NKM Földgázhálózati Kft. általi műszaki-biztonsági ellenőrzésre kötelezett szerelési munkák: új felhasználási hely létesítése, meglévő csatlakozóvezeték felújítás (rekonstrukció, átalakítás, bővítés), meglévő felhasználói berendezés felújítás (rekonstrukció, átalakítás, bővítés), gázmérő áthelyezés, gázmérő változó csere, légellátás kialakítása (pl. utólagos nyílászáró cserekor, nyílt égésterű gázkészülék esetén), csatlakozóvezeték és/vagy felhasználói berendezés felhagyás. Az NKM Földgázhálózati Kft. az általa törvényi kötelezettségből végzett (végeztetett), illetve a megrendelésre végzett szerelési munkákat követően, a csatlakozó- és fogyasztói vezetékek üzembe helyezést elvégezheti műszaki-biztonsági ellenőrzés nélkül, amennyiben a fenti bekezdésben felsoroltakkal nem ellentétes: korábban kikapcsolt felhasználó bekapcsolása, amennyiben nem változott a létesítéskori állapot és körülmény, átalánydíjas szolgáltatás helyreállítása, megszüntetés után, gázdíj tartozások rendezése után mérőnél történő visszanyitás, gázmérő, nyomásszabályozó le/felszerelése, cseréje, épület zárását követő visszanyitás, megrendelésre vagy elosztóhálózati munkavégzés miatt, üzemzavar elhárítás. Új építésű, több lakásos felhasználási helyek (társasház, lakóház) műszaki biztonsági ellenőrzése során, abban az esetben, ha az ingatlan gáz alá helyezése korábban megtörtént, a még át nem vett mérőhelyeknél kiemelten kell ellenőrizni, hogy nincs-e összekötve a csatlakozó és a fogyasztói vezeték. Amennyiben az ellenőrzés során a csatlakozó és a fogyasztói vezeték összekötését találják, akkor arról fényképfelvételt kell készíteni és a tapasztaltakat helyszíni ellenőrzési jegyzőkönyvben rögzíteni kell. A csatlakozóvezeték a gázmérőhely kialakításoknál (a méretlen oldalon lévő gázmérő csonk hollandis vagy karimás kötésénél ér véget. Csatlakozóvezetéken végzett beavatkozásokat (szerelési munkákat) követően a műszaki munkatárs (vagy meghatározott esetekben az arra jogosult más munkavállaló, pl. művezető) a csatlakozóvezeték végpontjáig, átalánydíjas gázfelhasználás esetén a készülék elzáróig ellenőrzi a kivitelezés minőségét.

35 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal A műszaki-biztonsági ellenőrzés kizárólag a jóváhagyott kiviteli terven szereplő munkálatok átvételére irányulhat. Ennek érdekében a jóváhagyott tervnek egyértelműen tartalmaznia kell a tervezési határt/határokat. 7.2 Csatlakozóvezetékek és fogyasztói vezetékek üzembe helyezése A csatlakozóvezeték üzembe helyezését, földi csatlakozóvezetéknek a leágazó elosztóvezetékre való rákötését, a földi csatlakozóvezeték és a szabadon szerelt (külső falon, vagy épületen belül lévő) vezeték összekötését csak az NKM Földgázhálózati Kft. munkavállalója végezheti. Az elosztóhálózatra való rákötés előtt, az épületbe történő belépésnél, illetve a külső fali felállásnál lévő oldható kötést (hosszcsavaros vagy karimás passzdarabos kötés) a külső kivitelező nem kötheti össze. Az összekötésre csak az után kerülhet sor, ha a leágazó vezeték már gáz alatt van és a fogyasztói főelzáró és a fogyasztói főcsapok zárt állásban vannak Általános szabályok Fogyasztói vezetéket ismételten akkor lehet üzembe helyezni, ha a fogyasztói vezeték az előírásoknak megfelelően szerelt és hozzáférhető, továbbá van legalább egy, az előírásoknak megfelelően felszerelt, hozzáférhető és üzemképes állapotú gázfogyasztó készülék. A csatlakozóvezeték vagy fogyasztói vezeték gázfogyasztó készüléken keresztüli kilevegőztetése tilos, ettől eltérni a munkát helyszínen irányító engedélye alapján és felügyelete mellett lehet! A gáz alá helyező köteles meggyőződni a csővégek biztonságos, csak szerszámmal bontható, gáztömören lezárt állapotáról. A kilevegőztetés megkezdése előtt a gáz alá helyező köteles meggyőződni a gázmérők előtti főcsapok és szükség szerint a fogyasztói főelzáró zárt állapotáról. A csatlakozó- és fogyasztói vezeték kilevegőztetése előtt ellenőrizni kell a gázfogyasztó készülékek előtti elzáró szerelvények zárt állapotát. Amennyiben az üzembe helyezés előtt a fogyasztói főelzáró elzárt, a vezeték megfelelő zárószerelvényének (dugó, kupak, karima stb.) óvatos kilazításával ellenőrizni kell a fogyasztói főelzáró megfelelő, tömör zárását. Ha a fémes lezárás megbontásánál a fogyasztói főelzáró tömörtelen zárására utaló jel van, akkor az összekötés nem végezhető el a fogyasztói főelzáró javításáig vagy cseréjéig. Középnyomású, vagy nagyközép nyomású ellátás esetén a gázaláhelyezés előtt a házi, vagy egyedi nyomásszabályozót fel kell szerelni és tömörségi ellenőrzés után lehet a gáz alá helyezést folytatni. Zárt térben minden esetben a kilevegőző tömlő szabadba vezetésével kell a kilevegőztetést elvégezni. Ettől eltérni csak a kisnyomású (max. 33 mbar üzemi nyomású), legfeljebb 20 méter öszszes hosszúságú és legfeljebb DN 50 méretű csatalakozó és/vagy fogyasztói vezeték esetén lehet, folyamatosan szellőztetett helyiségben, áramtalanítás és folyamatos koncentráció mérés mellett. A kilevegőztetés során a kiáramló gázt meggyújtani tilos! A kilevegőztetés egész művelete alatt ügyelni kell arra, hogy a munkaterületen illetéktelenek ne tartózkodjanak. A vezeték kilevegőztetésekor függetlenül attól, hogy a kilevegőztetés a szabadba történik a helyiség szellőztetéséről gondoskodni kell.

36 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Kilevegőzés, üzembe helyezés új felhasználási hely kialakításakor E munkafolyamat a gázmérő névleges teljesítményétől független, egyetemes szolgáltatásra jogosult és arra nem jogosult felhasználók esetében is ugyanaz. A jóváhagyott kiviteli terv szerint kivitelezett, műszaki-biztonsági szempontból ellenőrzött és megfelelőnek minősített rendszer esetén: ellenőrizni kell a gázmérési helyek lezárt állapotát (ledugózás vagy betárcsázott karimapár) és azt, hogy a csatlakozóvezetékből a tömörségi nyomáspróbához szükséges vizsgálati levegőnyomást nem engedték le (ha igen, ismételt tömörségi nyomáspróbát kell tartani), a csatlakozó vezetéket üzembe kell helyezni, üzembe helyezés során a csatlakozó vezetéket felszálló vezetékenként, annak a legmagasabb pontján lévő egyik gázmérő kötésen ki kell levegőztetni a dugó/karima megbontásával (nyomáspróba miatt a mérőkötések lezárva) a pont szerint, a gázmérőt (és szükség szerint a nyomásszabályozót) fel kell szerelni, ellenőrizni kell a kötések megfelelő tömörségét, meg kell győződni a gázfogyasztó készülékek előtti elzáró szerelvények zárt állapotáról, a fogyasztói vezetéket ki kell levegőztetni: az adott felhasználási helyen lévő, a gázmérőtől legtávolabb eső gázfogyasztó készülék előtti elzáró szerelvény után (flexibilis bekötővezeték, hollandi csavarzat vagy menetes/karimás kötés megbontásával) a pont szerint, kilevegőztetés megfelelőségét, 100 %-s gázkoncentrációt műszerrel kell ellenőrizni, készülék előtti elzáró szerelvényt el kell zárni. A gázfogyasztó készülék üzembe helyezése külön munkafolyamat, amelyet a 7.4 pont szerint kell elvégezni.

37 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Fogyasztói vezeték üzembe helyezése rövid idejű beavatkozások után A rövid idejű beavatkozások során a gázmérőt egy műveleten belül le- és felszerelik (pl. hitelesítési gázmérő csere, gázmérő helyszíni ellenőrzés, szivárgás elhárítása gázmérő kötésen). E műveleteket az NKM Földgázhálózati Kft. vagy megbízottja végzi az alábbiak betartásával: a felhasználó (vagy jelen lévő képviselője) gázfogyasztó készülékek előtti elzáró szerelvényeket elzárja, fogyasztói főcsapot zárni kell, gázmérő leszerelése, a rövid idejű beavatkozás/szerelési munka elvégzése, gázmérő visszaszerelés, G < 10 jelű gázmérők hitelesítési cseréjekor a fogyasztói vezeték hozzáférhető szakaszainak tömörségvizsgálata a 4. melléklet követelményeinek megfelelő műszerrel, kizárt gázmérők esetében, amennyiben a gázmérő csere szükséges, a fogyasztói főcsap visszanyitása, a megbontott kötések tömörségének ellenőrzése szivárgáskereső spray-vel vagy a 4. melléklet szerint műszerrel, fogyasztói főcsap visszazárása, és a kizárt állapot visszaállítása, amennyiben zárt készülékelzáró szerelvények mellett a fogyasztói főcsap nyitását követően a számlálószerkezet megindul, akkor a fogyasztói főcsapot zárni kell, a gázszivárgás okát ki kell deríteni, a gázmérő hollandi csavarzatnál, kötésénél jelentkező tömörtelenséget meg kell szüntetni. Egyéb esetben dokumentált nyomáspróbát kell tartani a fogyasztói vezetéken, melynek sikertelensége esetén a gázmérő betárcsázásával ki kell zárni a felhasználási helyet, a G < 10 jelölésű gázmérőknél a felhasználó (vagy jelen lévő képviselője) a gázfogyasztó készülékek előtti elzáró szerelvényt kinyitja, gázfogyasztó készülékét bekapcsolja, a G 10 jelölésű gázmérők le- és felszerelése zárt elzáró szerelvények mellett történik, a gázmérő kilevegőztetése a gázmérő felszerelés része; a fogyasztói vezetéket a gázfogyasztó készülékkel együtt, az arra jogosult helyezi ismételten üzembe Kilevegőzés, üzembe helyezés tartós szolgáltatási szünettel járó tevékenység után Tartós a szolgáltatási szünet, ha egy munkafolyamaton belül a leszerelt gázmérő nem szerelhető vissza. Tervezett az az elosztói vagy vállalkozói tevékenység, melyről a felhasználók előzetesen értesítést kaptak Ha a tervezett munkafolyamatot a felhasználó által megbízott vállalkozás végzi, akkor átalánydíjas felhasználóknál minden gázfogyasztó készüléket (tűzhelyeket) le kell választani a csatlakozó vezetékről (átalánydíjas felhasználók esetében a csatlakozó vezeték végpontja a gázfogyasztó készülék előtti elzáró szerelvény), a készülékelzáró szerelvényeket a nyomáspróba miatt le kell dugózni. Átalánydíjas épületeknél a korábbi műszaki-biztonsági felülvizsgálati (MBF) jegyzőkönyvek helyett az NKM Földgázhálózati Kft. elfogadja egy, erre a tevékenységre érvényes jogosultsággal rendelkező (Magyar Mérnöki Kamara nyilvántartásában szereplő) tervező vagy épületgépész műszaki ellenőr írásos nyilatkozatát a meglévő gáztűzhelyek légellátásának megfelelősségéről, illetve műszaki-biztonsági szempontból biztonságos üzemeltetés állapotáról. A nyilatkozatot lakásonként szükséges megtenni, és a műszaki-biztonsági ellenőrzés megrendelése során csatolni kell. A tervezői nyilatkozat megléte esetén az NKM Földgázhálózati Kft. műszaki munkatársa ellenőrizheti a helyszínen annak megfelelősségét. A tervezői nyilatkozat elkészítése nem kötelező, viszont amennyiben a műszaki-biztonsági ellenőrzés megrendelésekor nem kerül benyújtásra, akkor az NKM Földgázhálózati Kft. helyszínen intéz-

38 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal kedő műszaki munkatársa minden esetben vizsgálja a légellátás megfelelősségét, és a műszakibiztonsági szempontból biztonságos üzemeltetés feltételeit. Üzembe helyezés során a csatlakozó vezetéket felszálló vezetékenként, annak a legmagasabb pontján lévő egyik felhasználási helyen ki kell levegőztetni, a dugó megbontásával (flexibilis bekötővezeték vagy hollandi csavarzat oldásával) a pont szerint Ha a tervezett munkafolyamatot az NKM Földgázhálózati Kft. végzi, akkor átalánydíjas felhasználóknál minden gázfogyasztó készülék (tűzhelyek) előtti elzáró szerelvényt el kell zárni. Üzembe helyezés során a csatlakozó vezetéket felszálló vezetékenként, annak a legmagasabb pontján lévő egyik felhasználási helyen ki kell levegőztetni (flexibilis bekötővezeték vagy hollandi csavarzat oldásával) pont szerint Ha a tervezett munkafolyamatot gázmérővel rendelkező felhasználási helyen végzi az NKM Földgázhálózati Kft. vagy az általa megbízott vállalkozás, illetve a felhasználó által megbízott külső vállalkozás, akkor az NKM Földgázhálózati Kft a kilevegőztetést, üzembe helyezést az alábbiak szerint végzi: ellenőrzi a gázmérési helyek (fogyasztói főcsap) ledugózását (karimás kötésnél a teletárcsa meglétét) és azt, hogy a csatlakozóvezetékből a tömörségi nyomáspróbához szükséges vizsgálati levegőnyomást nem engedték le (ha igen, ismételt tömörségi nyomáspróbát kell tartani), a csatlakozó vezetéket üzembe helyezi, üzembe helyezés során a csatlakozó vezetéket felszálló vezetékenként, annak a legmagasabb pontján lévő egyik gázmérő kötésen ki kell levegőztetni a dugó/karima megbontásával (nyomáspróba miatt a mérőkötések lezárva) pont szerint, kilevegőztetés megfelelőségét műszerrel ellenőrzi, a gázmérőt (és szükség szerint a nyomásszabályozót) felszereli, a gázfogyasztó készülékek előtti elzáró szerelvények zárt állapotáról meggyőződik, fogyasztói főcsap nyitása, a G < 10 jelölésű gázmérők esetében a fogyasztói vezeték tömörségének ellenőrzése a 6. pont szerint, a G 10 jelölésű gázmérők le- és felszerelése zárt elzáró szerelvények mellett történik, a gázmérő kilevegőztetése a gázmérő felszerelés része; a fogyasztói vezetéket a gázfogyasztó készülékkel együtt, az arra jogosult helyezi ismételten üzembe Ha előre nem tervezett (pl. elosztóhálózati üzemzavar miatt) gázszolgáltatási szünet áll be, akkor az NKM Földgázhálózati Kft. a kilevegőztetés és az üzembe helyezést átalánydíjas felhasználóknál a , gázmérővel rendelkező felhasználási helyeken a pont szerint végzi.

39 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 7.3 Gázfogyasztó készülékek alkalmassága A 22/1998. (IV. 17.) IKIM és a 13/2004. (II. 13) GKM rendeletekben előírtaknak megfelelően Magyarországon december 31. után csak olyan gázfogyasztó készülék hozható forgalomba, szerelhető fel, helyezhető üzembe, amely megfelel az EU gázfogyasztó készülék irányelvnek, a szabványnak MSZ CEN/TR 1749 A gázkészülékeknek az égéstermék-elvezetés módja (típusok) szerinti európai osztályozási rendszere és közvetlen vagy közvetett rendeltetési országként Magyarország (HU) nevesített. Az ipari és mezőgazdasági gázfogyasztó készülékek minősítéséről és forgalomba hozatalának feltételeiről a 13/2004. (II. 13.) GKM rendelet rendelkezik. A készülékek földgázra legyenek minősítve (G20 vagy G25). Az előző bekezdés előírásait kell alkalmazni az ismételten üzembe helyezésre kerülő használt, vagy felújított és/vagy magánforgalomban behozott gázfogyasztó készülékekre is. A készülék vagy részegység forgalomba hozatalához: Magyar nyelvű gyártói utasítást és használati-kezelési útmutatót kell mellékelni; A készüléken vagy részegységen, illetve ezek csomagolásán magyar nyelvű figyelmeztető feliratokat kell elhelyezni. A gyártói utasításnak az elhelyezésre, a szerelésre, a szabályozásra és karbantartásra vonatkozó öszszes olyan útmutatást tartalmaznia kell, amely az üzembe helyezést és a készülék biztonságos használatát lehetővé teszi, így különösen fel kell tüntetni: az alkalmazandó gázfajtát; a csatlakozási nyomást; a gázkészülék égéstermék-elvezetési módja szerinti típusát, az égési levegővel való ellátást biztosító berendezés nélküli készülék esetén az el nem égett gázt tartalmazó veszélyes koncentráció kialakulásának megakadályozásához szükséges légellátást; az égéstermék eltávozására vonatkozó követelményeket; a légbefúvásos gázégőknek és a hozzájuk tartozó hőcserélőknek a gyártó által ajánlott kombinációit, az összeépítés azon feltételeit, amelyek ahhoz szükségesek, hogy a készülékek használata során az előírt követelmények teljesüljenek. A használati-kezelési útmutatónak a biztonságos használat szempontjából szükséges és a használati lehetőségek esetleges korlátait feltüntető információkat tartalmaznia kell. A figyelmeztető feliratoknak egyértelmű adatokat kell tartalmazniuk a gáz fajtájáról, a csatlakozási nyomásról, a használati lehetőségek esetleges korlátairól, így különösen a működéshez szükséges légellátásról.

40 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 7.4 Gázfogyasztó készülék üzembe helyezése Az NKM Földgázhálózati Kft. törvényi előírás szerint, új létesítés esetében, a gázfogyasztó készülék üzembe helyezése nélkül is köteles az egyetemes szolgáltatás keretében ellátott felhasználók fogyasztói vezetékét a készülékelzáró szerelvény(ek)ig üzembe helyezni, ha a berendezés a műszakibiztonsági előírásoknak megfelel. A törvény külön választja a gázfogyasztó készülék és a fogyasztói vezeték üzembe helyezését, de ez nem jelenti azt, hogy már a műszaki-biztonsági felülvizsgálatkor a minősített terv szerinti, azon szereplő gázfogyasztó készülékeknek nem kell a valóságban felszerelt, és beüzemelésre kész állapotban lenniük. Az NKM Földgázhálózati Kft. a nem egyetemes szolgáltatás keretében ellátott felhasználóknál csak a csatlakozóvezeték végpontjáig helyez üzembe új felhasználó bekapcsolásakor, illetve visszakapcsoláskor. A fogyasztói vezeték és a gázfogyasztó készülék üzembe helyezéséről a felhasználó köteles gondoskodni. Az NKM Földgázhálózati Kft. gázfogyasztó készülék üzembe helyezésére nem kötelezhető. A gázfogyasztó készülék üzembe helyezését és beüzemelését a gyártó nevében eljáró, feljogosított személyek elvégzik, amennyiben a gyártó ezt előírta. Üzemelő gázfogyasztó készülék ismételt üzembe helyezésére az erre dokumentáltan kioktatott felhasználó is jogosult. Az üzembe helyező gázszerelő tájékoztatást ad a készülék műszaki-biztonsági követelményeiről, biztonságos és szakszerű használatáról, valamint az ingatlanon belüli gázszivárgás vagy gázömlés esetén teendő intézkedésekről. Az üzembe helyezésre jogosultnak a fogyasztói vezeték(ek) légtelenítését készülékenként a készülék kötés hollandi anyás csavarzatának megbontásával, és a kiáramló gáz tömlővel történő szabadba vezetésével kell elvégezni. A gáz mintavétel a csatlakozóvezeték gáz alá helyezésénél írt módon történjen. A légtelenítést be kell fejezni, ha a tömlő végén kiáramló gázt ellenőrző műszer 100%-os koncentrációt jelez. Ezt követően a megbontott hollandi anyás kötést vissza kell csavarni és annak gáztömörségéről habzó szeres tömörségvizsgálattal meg kell győződni. Gázfogyasztó készülék csak akkor helyezhető üzembe, ha az alábbi feltételek együttesen teljesülnek: a) A gázfogyasztó készülék megfelel a jelen technológiai utasítás 7.3 pontjában, a gázfogyasztó készülékek forgalomba hozásának, felszerelésének és üzembe helyezésének feltételeiben előírt feltételeknek. b) A gázfogyasztó készülékhez a megfelelő elektromos csatlakozás kiépítésre került, a megfelelő feszültség rendelkezésre áll, és a csatlakozás érintésvédelmi megfelelősége dokumentált. c) A gázfogyasztó készülék csatlakozási pontjában a készülék számára előírt minőségű gáz az előírt nyomáson rendelkezésre áll. d) A gázfogyasztó készülék a vonatkozó követelmények, továbbá a gyártó előírásainak és a tűzrendészeti utasításoknak megfelelően került elhelyezésre. e) A gázfogyasztó készülék, illetve annak hőhasznosítója megfelelően fel van töltve és rendelkezik a méret, nyomás és töltet szerinti biztonsági berendezésekkel. f) A gázfogyasztó készülék a hidegüzemi reteszfeltételekkel rendelkezik. g) A gázfogyasztó készülék beüzemelője rendelkezik a készülék beüzemeléséhez előírt szakképzettséggel és jogosultsággal, az adott készülékre vonatkozó gyártói üzembe helyezési technológiát ismeri.

41 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Nem szabad üzembe helyezni a gázfogyasztó készüléket, illetve meg kell tagadni annak üzembe helyezését, amennyiben: a) a 7.3 pontban leírt feltételek nem teljesülnek b) a beüzemelő élet- és/vagy vagyonbiztonságot veszélyeztető körülményt tapasztal c) ha az élet- és/vagy vagyonbiztonságot veszélyeztető körülmény az üzembe helyezés folyamata során, annak megkezdése után merül fel (pl. tartós égéstermék visszaáramlás tapasztalható). d) Indokolt esetben az élet és vagyonbiztonságot közvetlenül nem veszélyeztető szakszerűtlenség fennállása esetén is megtagadható a gázfogyasztó készülék üzembe helyezése. A gázfogyasztó készülék beüzemelés bármely okból történő megtagadása esetén ennek tényét írásban rögzíteni kell, a tapasztalt hiányosságok, szabálytalanságok és a kijavításhoz szükséges intézkedések megadásával. 7.5 Tájékoztatási kötelezettség Az üzembe helyezés alkalmával az NKM Földgázhálózati Kft. köteles a felhasználó részére a csatlakozóvezeték és a fogyasztói vezeték szakszerű és biztonságos használatát, a fogyasztásmérő berendezés állagmegóvási és védelmi kötelezettségét, valamint a felhasználó egyéb kötelezettségeit ismertetni, ezen belül kiemelve a csatlakozóvezeték és a felhasználói berendezés üzemképes és biztonságos állapotban tartásának, a rendszeres karbantartások, javítások szükségességét. A fenti kötelezettség teljesítésére írásbeli tájékoztatás átadásával kerül sor, az Integrált Irányítási Rendszer (IIR) minőségirányítási rendszer FLB számú nyomtatvány kitöltésével, a felhasználó igénye szerint annak szóbeli kiegészítésével. A felhasználó az írásbeli tájékoztató átvételéről szóló elismervény aláírásával igazolja a tájékoztatás megtörténtének tényét. Amennyiben az üzembe helyezéskor a felhasználó helyett a felhasználó megbízottja van jelen, úgy köteles a tájékoztatásban elhangzottakat a felhasználóval ismertetni, az írásbeli tájékoztatást a felhasználónak átadni. Az ennek elmaradásából eredő minden jogkövetkezmény a felhasználó megbízottját terheli. A nem az NKM Földgázhálózati Kft. által üzembe helyezett gázkészülékekre a fenti tájékoztatási kötelezettség nem vonatkozik; az ilyen készülékek esetén a készülék műszaki-biztonsági követelményeinek, biztonságos és szakszerű használatának oktatása az üzembe helyező feladata.

42 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 8. GÁZ ALATTI, NYOMÁS ALATTI VEZETÉK MEGBONTÁSA Gáz alatti, gáznyomás alatt lévő csatlakozóvezetéket az NKM Földgázhálózati Kft. munkavállalója, bonthatja meg. Gáz alatti csatlakozóvezetéket az NKM Földgázhálózati Kft. megbízottja jelen utasítás előírásainak betartásával az alábbi esetekben és eljárásrend betartásával bonthatja meg: jelen utasítás előírásainak (különösen a gáz- és nyomás alatti vezeték megbontásának szabályait tartalmazó fejezet előírásainak) betartásával, a felhasználási helyek megszüntetésekor az acél anyagú csatlakozóvezeték az oldható kötésnél megbontható és préskötéses csővégzáró, vagy jogi zárral ellátott dugó beépíthető, Préskötést gázkiáramlás lehetősége mellett alkalmazni tilos, A Préskötés legkisebb távolsága a meglévő hegesztett kötéstől számítva 100 mm, A préskötéses eljárás részleteit, alkalmazhatóságát az FG-III-B31 TU001 sz. technológiai utasítás melléklete tartalmazza. 8.1 Fogyasztói főelzáró zárása nélkül végezhető munkák Üzemelő (gáz alatti) csatlakozóvezeték megbontásával végezhető szerelési munkák Üzemelő csatlakozóvezetéken az oldható kötés a fogyasztói főelzáró, vagy a beavatkozás helye előtt lévő legközelebbi elzárószerelvény zárása nélkül csak akkor bontható meg, ha: a névleges üzemi nyomás 33 mbar-nál nem nagyobb, és a munkavégzés egyéb körülményei biztosítják a munka veszélytelen végrehajtását, továbbá általában a táblázatban megadott méreteket nem haladja meg az oldható kötés mérete. A méretkorlátozástól csak abban az esetben szabad eltérni, amikor az alábbi feltételek együttesen teljesülnek: a munka előre tervezett, a beavatkozásról eseti műveleti utasítás készül, amely tartalmazza a munkavégzés helyszínét és időpontját, a művelet részletes leírását, a biztonságtechnikai előírásokat, a munkairányító és a feladat végzésére megbízott munkatársak aláírását, továbbá az osztályvezető jóváhagyását, egy munkafolyamaton belül, az üzemelő csatlakozó vezeték megbontása után a megbontás helyét gáztömören lezárják, a tervezett munkát elvégzik, majd szükség szerint az eredeti üzemállapotot visszaállítják, a biztonságos munkavégzés feltételei, így a hozzáférhetőség, megfelelő légtér, megfelelő szellőztetés, gyújtóforrás kizárása stb. biztosított, műszaki irányító a munka során végig jelen van, épületen kívüli, szabadon szerelt csatlakozóvezeték épületen belüli csatlakozóvezeték menetes kötés DN 50 (2 ) DN 40 (6/4 )* karimás kötés DN 80 (3 ) DN 50 (2 ) * Megbontható a menetes kötés, ugyanakkor gáz alatt a visszakötés csak 5/4 -ig végezhető el.

43 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal A fenti elvek betartásával a fogyasztói főelzáró zárása nélkül végezhető műveletek: új vezetékszakasz menetes kötéssel történő csatlakoztatása a meglévő vezetékhálózathoz új gázmérő csatlakozás készítése, gázmérőkötés kialakítása és a gázmérő felszerelése a gázmérő előtti fogyasztói főcsap cseréje T beiktatása gáz alatti csőmegfúrással készített oldható kötés vezeték megbontása oldható kötésnél, a következő szempontok betartásával: ha van az üzemelő csatlakozóvezeték megbontási helye előtt elzáró szerelvény (a fogyasztói főelzárón kívül), akkor azt indokolt esetben a munka megkezdése előtt zárni kell, az elzárással érintett vezetékszakaszon, a megbontási helyek utáni elzáró szerelvényeket (fogyasztói főcsapokat) is el kell zárni, amennyiben az indokolt, a zárásokat úgy kell végrehajtani, hogy a beavatkozással nem érintett vezetékszakaszokon (pl. több felszálló vezetékes épületek) a gázszolgáltatás folyamatos maradjon. A felsorolt esetekben csak lehetőség a gáz alatti munkavégzés, de a munka irányítója a helyszíni körülmények ismeretében a felsorolt műveleteknél is dönthet a gázmentes munkavégzés előírása, vagy a gáz alatti munkavégzés elhalasztása mellett Nyomás alatti fogyasztói vezetéken végezhető munkák Gázmérő leszerelése nélkül, a fogyasztói főcsap zárásával végezhető munkák G10 alatti gázmérő leszerelése nélkül, a fogyasztói főcsap (=gázmérő csap) elzárása után kizárólag a következő, hegesztéssel nem járó munkák végezhetők el: vezeték elvágása kézi fűrésszel, késes csővágóval menetvágás vezetékszakaszok leszerelése tömítéscsere menetek újratömítése nyomásmentesítés, gázmentesítés A gázfogyasztó készülékek leszerelése előtt a készülékelzáró szerelvényt el kell zárni. A fel nem sorolt szerelési műveletek esetében a gázmérőt le kell szerelni, a 3.3 pont betartásával. 8.2 Fogyasztói főelzáró zárása után, a csatlakozóvezetéken végezhető munkák Az alábbi tevékenységek csak a fogyasztói főelzáró zárását és a csatlakozóvezeték nyomásmentesítését követően végezhetők el: a vezeték megbontása a pontban meghatározott nyomás és méretkorlátok felett a vezeték elvágása mechanikus csővágóval, fémfűrésszel vezeték tisztítása (átfúvatása inert gázzal) menetvágás mechanikus eszközzel.

44 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal A fogyasztói főelzáró zárása, a telekhatáron (vagy közelében) kialakított oldható kötés megbontása, lezárása és a csatlakozóvezeték nyomás- és gázmentesítése után végezhető munkák: vezeték elvágása, menetvágás elektromos kéziszerszámmal, lángvágás, plazmavágás hegesztés (kivéve a megfúrásos csatlakozó rákötéshez szükséges karmantyú felhegesztést) vezeték tömörré tétele (menetes kötések tömítéséhez nem kell kettős zárás, a pont eseteiben) A beépített fogyasztói főelzáró lehet: tolózár, gömbcsap, golyóscsap, rugós gömbszelep, ívzár, biztonsági vízzár, Egri idom stb. Fogyasztói főelzáró, vagy egyéb zárószerkezet zárását követően minden esetben meg kell győződni annak tömör zárásáról. A nem tömör zárású fogyasztói főelzárót javítással vagy cserével tömörré kell tenni a további munkavégzés megkezdése előtt. Feltárt biztonsági vízzárakat lehetőség szerint cserélni kell. Fali ívzár megszüntetésekor az ívzár helyén oldható kötést kell kialakítani. 8.3 Munkavégzés fogyasztói főelzáróval nem rendelkező csatlakozóvezeték esetén Amennyiben fogyasztói főelzáró nincs beépítve, és a csatlakozóvezetéken tervezett munkához a fogyasztói főelzárót zárni kellene, a leágazó vezetéket el kell vágni és fogyasztói főelzárót kell beépíteni. 8.4 Megfúrásos csatlakozó rákötés Az itt bemutatott gáznyomás alatti csőmegfúrás a szabadon szerelt csatlakozóvezeték utólagos leágazásának kialakítására alkalmas, a fogyasztói főelzáró zárása nélkül. A művelet csak kisnyomáson (33 mbar névleges üzemi túlnyomás alatt) végezhető. A rendelkezésünkre álló megfúró szerkezetek DN 40 alatti leágazás készítését teszik lehetővé. Az eljárás alkalmazásának feltétele, hogy a megfúrás helyén a megfúró-szerkezet (50 cm) elférjen. A művelet gáz alatti munka, legalább két szakképzett fő végezheti a vonatkozó biztonságtechnikai előírások betartásával Előkészítés a megfúrás előtt megfelelő méretű, palástfelülethez illesztéshez megmunkált (vastag falú, kovácsolt) karmantyút kell előkészíteni, az összekötendő két csatlakozó vezeték szakaszt a munka megkezdése előtt ideiglenes áthidalóval össze kell kötni az esetleges szikraképződés megakadályozására, a hosszcsavart tömítés nélkül össze kell csavarni a menetvéggel, és a felhegesztendő karmantyúval, a karmantyút legalább három helyen rögzítő-varrattal kell a megfúrandó csőhöz rögzíteni, a hosszcsavart ki kell emelni a helyéről, a karmantyút fel kell hegeszteni a megfúrandó csőre, a hegesztés tömörségét (közdarab segítségével) nyomáspróbával kell vizsgálni Megfúrás a megfúró szerkezetet gáztömören csatlakoztatni kell a felhegesztett karmantyúhoz, rögzíteni kell a kézi hajtókart,

45 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal megfúrás kis előtolásokkal, megfúrás után a megfúró visszahúzása Összekötés a hosszcsavart előre tömítve elő kell készíteni, az ellenkező végét vizes ronggyal el kell tömíteni (a hosszabb menetes részen teljesen felcsavarva az ellenanya és a karmantyú), a megfúró szerkezetet le kell szerelni (gázkiáramlás!), a hosszcsavart be kell hajtani a felhegesztett karmantyúba, a karmantyút és a menetvéget próbaképpen a vizes rongy eltávolítása nélkül össze kell csavarni néhány menetig, a hosszcsavar karmantyúját le kell csavarni a menetvégről, a menetvéget fel kell tömíteni a hosszcsavarból el kell távolítani a vizes rongyot (gázkiáramlás!), a karmantyút rá kell csavarni a feltömített menetvégre, a meghúzott karmantyú és a kontra anya közötti menet tömítése után az ellenanyát meg kell húzni, üzemi nyomáson ellenőrizni kell a kötések tömörségét. 8.5 Gázmentesítés Az NKM Földgázhálózati Kft. csak a csatlakozóvezetéket gázmentesíti. Kivételt képez: a megrendelésre, fogyasztói vezetéken vagy gázfogyasztó készüléken végzett szerelési, javítási munkák, az átalánydíjas fogyasztás végleges megszüntetése, a csatlakozó- vagy fogyasztói vezeték megszüntetése. A felhasználói berendezés gázmentesítése annak a feladata, aki a lezárt vezetékszakaszon későbbiekben munkát végez. A csatlakozóvezeték gázmentesítésekor: a fogyasztói főelzárót zárni kell, a csatlakozóvezetéket be kell tárcsázni vagy le kell dugózni az elosztó vezeték felé, a vezetékszakasz legfelső pontjára (pl. a gázmérő hely) gáztömören fel kell szerelni és szabadba ki kell vezetni a DN méretű vászonbetétes gumitömlőt a gázmentesítés végezhető a vezetékszakasz alsó végén bevezetett inert gázzal (CO 2, N 2 ), vagy gravitációs kiszellőzéssel, a vezetékszakasz gázmentes állapotát műszeres vizsgálattal kell ellenőrizni, a művelet során a helységben illetéktelenek nem tartózkodhatnak, a vezeték kilevegőztetésekor függetlenül attól, hogy a kilevegőztetés a szabadba történik - a helyiség szellőztetéséről gondoskodni kell. 8.6 Megbontott csatlakozóvezeték lezárása Nyílt lánggal történő munkavégzés előtt a szabadon szerelt alapvezetéket az épülethez csatlakozási pontnál meg kell bontani és a földi vezeték felőli oldalt fémesen (dugóval, kupakkal vagy vakkarimával) le kell zárni.

46 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Hegesztési munkák előtt, ha más zárási mód nincs, a csatlakozóvezeték ideiglenesen lezárható Bebesi dugóval, a következő feltételek teljesülése esetén: a Bebesi dugó zárásának tömörségét folyamatosan ellenőrizni kell a Bebesi dugó hőzónán kívül (a hegesztés helyétől DN 100-ig legalább 2 DN, DN 100 felett legalább 1,5 DN távolságra) legyen, vagy gondoskodni kell a megfelelő hűtésről. A Bebesi dugó alkalmazásakor be kell tartani az FG-IV-B21-MU010 számú utasítás előírásait. 8.7 Csatlakozóvezetékek megszüntetése E pont a földgáz-szolgáltatás (csatlakozóvezeték) felhasználó/egyetemes szolgáltató/kereskedelmi engedélyes megrendelése alapján történő (végleges), vagy az elosztói engedélyes műszaki okból történő megszüntetésének műszaki előírásait tartalmazza Általános előírások A leválasztás helyének meghatározásánál előnybe kell részesíteni az olyan megoldást, amelyik lehetővé teszi, hogy annak állapota, szabályszerűsége a későbbiek során, lehetőleg az ingatlanba (lakásba) bejutás nélkül is ellenőrizhető legyen! Ha a leválasztás csak a gázmérő menetes kötésénél valósítható meg, akkor a gázmérőt és ha van mérőszabályozót le kell szerelni, a gázmérő kötést vissza kell bontani, a fogyasztói főcsapot le kell szerelni, a csatlakozóvezetéket az első megmaradó oldható kötésnél kell lezárni. A lezáráshoz dugót kell alkalmazni, amit le kell hegeszteni, amennyiben ez nem lehetséges úgy fúrt dugót kell használni és azt függőplombával, roncsolás nélkül nem oldható módon kell lezárni. Az acél anyagú csatlakozóvezetékek végeit préskötéssel, hegesztéssel vagy menetes dugóval kell lezárni. A menetes dugó hegesztéssel vagy jogi zárral biztosított legyen. PE anyagú (földi) csatlakozóvezetéket hegesztett kupakkal (csővégzáró idommal) kell lezárni. Réz anyagú csatlakozóvezetékbe szükség szerint forrasztással vagy préskötéssel menetes idomot kell beépíteni, dugót kell beszerelni és azt jogi zárral kell biztosítani. Átalánydíjas felhasználás esetén a megszüntetést az ingatlan gázellátását biztosító vezetékszakasz menetes kötésének megbontásával és préskötéses csővégzáró idommal, vagy hegesztéssel kell biztosítani. Ezen lehetőségek hiányában a készülékelzáró helyére dugót/kupakot kell beépíteni, és azt lehegesztéssel vagy jogi zárral kell biztosítani. A leválasztott fogyasztói vezeték kezdőpontján a csővéget DN 50 méretig préskötésű kupakkal, dugóval vagy lehegesztéssel, DN 50 méret felett vakkarimával, vagy csővég lehegesztéssel le kell zárni. A végleges megszüntetés állapotáról megfelelő minőségű és számú fényképfelvételt kell készíteni, melyet a munkalappal együtt az informatikai rendszerben kell tárolni.

47 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal A földgáz szolgáltatás (csatlakozóvezeték) megszüntetésekor: gondoskodni kell a biztonságos munkavégzés feltételeiről, ha a hegesztéshez a kettős zárás nem biztosítható, akkor hegeszteni csak a csatlakozóvezeték gázmentesítése után, a fogyasztói főelzáró megfelelő zárásának folyamatos ellenőrzése mellett lehet, gondoskodni kell a leválasztott vezetékszakasz nyomás- és gázmentesítéséről, az adott vezetékszakaszt le kell választani a gáz utánpótlást biztosító csőszakaszról, préskötés gázkiáramlás lehetősége mellett nem alkalmazható, a leválasztás helyét gáztömören, és lehetőleg nem bontható kötéssel kell lezárni G10-nél kisebb névleges teljesítményű gázmérők Egylakásos családi házak a felhagyásra kerülő vezetéket lehetőség szerint a csatlakozóvezeték és az elosztóvezeték csatlakozásánál kell levágni, ha a főelzáró földben van, akkor az a biztonságos munkavégzés érdekében a leágazó vezetékben marad, a földi főelzáró szerelvényt el kell zárni, a csatlakozóvezetéket és felhasználói berendezést ki kell levegőztetni, a gázmérőt (ha van nyomásszabályozót) le kell szerelni, az elzáró szerelvény mögött a vezetéket el kell vágni, az acél anyagú vezeték végét le kell hegeszteni, a PE anyagú vezetékre kupakot kell felhegeszteni, ha a főelzáró szabadon szerelt golyóscsap és a leágazó vezeték PE anyagú, a leágazó levágása és a kupak felhegesztése csőelszorítás után elvégezhető, ha a főelzáró fali ívzár, akkor azt a csatlakozóvezetékkel együtt meg kell szüntetni Kétlakásos ikerházak, többlakásos sorházak a telekhatáron belül a vezeték levágási helyét abban a vezetékszakaszban kell kijelölni (első lehetséges elágazási pont), ahol a vezeték más ingatlan gázellátásában már nem érintett (ennek helye lehet földben, pincében, vagy szabadon szerelve), lehetőség szerint a kijelölt hely lakáson kívül legyen, a földi főelzáró szerelvényt el kell zárni, a csatlakozóvezetéket és felhasználói berendezést ki kell levegőztetni, a gázmérőt (ha van nyomásszabályozót) le kell szerelni, ha a kijelölt pont a csatlakozóvezeték földi szakaszában van, a kijelölt pontban a vezetéket el kell vágni, a vezeték végét le kell hegeszteni (PE anyagú vezetékre kupakot kell felhegeszteni), ha a kijelölt vágási hely a pincében, illetve a szabadon szerelt vezetékszakaszban van, a vágást követően préskötéses csővégzáró idomot kell beépíteni, vagy karmantyút kell felhegeszteni, a karmantyúba dugót kell tenni, a dugót le kell hegeszteni, a megszüntetésben nem érintett lakás(ok)ba a gázt vissza kell adni.

48 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Többszintes lakóingatlanok az épület (adott felszállóvezeték) zárását, a csatlakozó és fogyasztói rendszer (és ) kilevegőzését követően lehet a leválasztást elvégezni. a csatlakozóvezetéket le kell vágni, karmantyút kell felhegeszteni vagy présidomos csővégzáró elemet kell beépíteni. A dugót le kell hegeszteni, ha arra lehetőség van, vagy jogi zárral kell ellátni. ha a felszálló vezetékben öntöttvas T-idom található, akkor fúrt dugóval kell a csatlakozóvezetéket véglegesen megszüntetni, a dugót jogi zárral kell ellátni G10 és annál nagyobb névleges teljesítményű gázmérők A nem lakossági felhasználóknál alkalmazható csatlakozóvezeték megszüntetési módok: a főelzáró zárását, a csatlakozó és fogyasztói vezeték gázmentesítését és a gázmérő leszerelését követően kell a csatlakozóvezetéket véglegesen megszüntetni a csatlakozóvezeték levágásával és vezeték végének lehegesztésével, vagy a karimás oldható kötésbe vaktárcsát kell beépíteni, a karimapár legalább egy csavarját jogi zárrak kell ellátni az FG-III-B31-MU003 utasítás szerint.

49 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 9. GÁZSZIVÁRGÁSOK ÉS ÜZEMZAVAROK ELHÁRÍTÁSA 9.1 Általános előírások Csatlakozóvezetéken és szerelvényein, valamint gázmérő kötésen gázszivárgás- és közvetlen veszélyhelyzet elhárítást az NKM Földgázhálózati Kft., vagy az NKM Földgázhálózati Kft. által megbízott szervezet munkavállalója végezhet. Robbanás, tűzeset, személyi sérülés, haláleset valamint több épületet, körzetet érintő veszélyes üzemzavar esetén az azonnali intézkedés mellett jelentést kell adni a felettes vezetőnek, továbbiakban a mindenkor érvényes Ügyeleti Szabályzat ( FL 2.5) szerint kell eljárni. A gázszivárgás, illetve üzemzavar elhárítási munka befejezését követően tömörségi vizsgálatot kell végezni. A hibaelhárítási munka akkor tekinthető befejezettnek, ha a tömörségi vizsgálat eredménye megfelelő. A jelen pontban foglaltakat minden gázalatti munka során be kell tartani. Intézkedések kóboráram tapasztalása esetén A nem megfelelő EPH gyanúja, kóboráram tapasztalás esetén a gázvezetéket az arra alkalmas helyen le kell zárni, a vezetéken további munkát végezni tilos a hiba elhárításáig! A hiba kijavíttatása és a megfelelő EPH kialakításának jegyzőkönyvvel való igazoltatása az ingatlan tulajdonosának (kezelőjének) feladata. Erről a tulajdonost, vagy a felhasználót, vagy megbízottjukat tájékoztatni kell. 9.2 Gázszivárgások felkutatása, lehatárolása, intézkedések Gázszivárgás bejelentése során tett intézkedések A gázszivárgás bejelentést felvevőnek kötelessége tisztázni a gázszivárgás körülményeit, majd a kapott információknak megfelelően a bejelentőnek fel kell hívni a figyelmét a következőkre: Lakáson, bérleményen belül észlelt gázszivárgás esetén: azonnali szellőztetésre ha van fogyasztói főcsap, annak elzárására lehetőség szerint a lakás, vagy bérlemény azonnali elhagyására amennyiben az áramtalanítás a lakáson, bérleményen kívül elvégezhető, annak elvégzésére mindennemű szikraképződést okozó tevékenység (elektromos berendezések, kapcsolók, csengő, mobil-, vezetékes- és kaputelefon használata) tilalmára nyílt láng eloltására, a dohányzás tilalmára. Lakáson, bérleményen kívüli gázszivárgás esetén: a szivárgás környezetének elhagyására nyílt láng használatának, valamint a dohányzás tiltására mindennemű szikraképződést okozó tevékenység (elektromos berendezések, kapcsolók, csengő, mobil-, vezetékes- és kaputelefon használata) tilalmára.

50 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Gázszivárgások kivizsgálása A gázszivárgás, vagy annak gyanújának kivizsgálásakor, a közvetlen veszélyhelyzet elhárításáig: tilos villanycsengőt, vezetékes-, mobil- és kaputelefont, használni kopogtatással, vagy egyéb veszélytelen módon kell jelezni gondoskodni kell a helyiség(ek) szellőztetéséről világításhoz csak robbanás-biztos kivitelű lámpát szabad használni (ki- és bekapcsolás a tiszta térben!) a gázszennyezettség mértékét műszeres vizsgálattal ellenőrizni kell nyílt lánggal szivárgást keresni tilos minden nyílt lángot el kell oltani idegeneket a szivárgás helyéről el kell küldeni Gázszivárgások felderítése Olyan helyiségben, ahol veszélyes gázkoncentráció kialakulásának gyanúja van (bejelentett gázszivárgás) legkevesebb 2 fő végezheti a szivárgás keresését. Veszélyes koncentráció kialakulásának gyanúja esetén a hiba elhárítását műszaki irányítónak (Ügyeleti Szabályzatban meghatározott személynek) kell a helyszínen irányítani. A műszaki vezetőnek gondoskodnia kell a helyszín biztosításáról, szükség esetén légzésvédő készülék használatának elrendeléséről, valamint arról, hogy a helyiségbe belépő dolgozók gázzal szenynyezett térben előírt védőruhát viseljenek. Amennyiben a gázszivárgás súlyossága nem igényli és a helyszínén műszaki vezető nem tartózkodik, ezen feladatok ellátása a munka irányításával megbízott szerelő feladata A gázszivárgás helyének keresése Szabadon szerelt vezeték esetén: szivárgáskereső spray műszerrel. Ismeretlen eredetű gázszivárgás esetén műszerrel. Nyílt lánggal gázszivárgást keresni tilos! Műszerrel történő gázkoncentráció mérést, a mérés kiértékelését a felhasznált mérőműszer kezelési utasítása szerint kell végezni. Gondoskodni kell a műszerek rendszeres kalibrálásáról. Csak robbanás-biztos műszert szabad használni!

51 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Munkavégzés veszélyes gázkoncentrációjú térben A 10.5 pontban leírt veszélyek, tiltások ismeretében és utasítások betartásával a következők szerint kell eljárni: zárni kell a fogyasztói főelzárót, illetve a fogyasztói berendezésnél a gázmérő előtti csapot elzárási lehetőség hiányában 1 fő mehet be a helyiségbe; a művelet irányításáról, ellenőrzéséről illetve a biztosításról a műszaki irányítónak kell gondoskodnia a helyiség szellőztetését haladéktalanul meg kell kezdeni a dolgozóknak egymáshoz közel kell tartózkodniuk és meg kell akadályozniuk a szikraképződés lehetőségét, csak szikramentes szerszámokat szabad használni. Boltozatos födémű helyiségekben, nehezen kiszellőztethető térben (lépcsőalj), ahol a gáz megrekedhet, gondoskodni kell a felső légtér kiszellőztetéséről (pl.): szikramentes ventillátorral szellőztetés, intenzív kereszthuzattal történő szellőztetés, boltív illetve födém áttörésén keresztül szellőztetés. A munkavégzés megkezdése előtt a helyiség gázkoncentrációját műszerrel kell ellenőrizni és a munkavégzés eseti feltételeit az ellenőrzés alapján kell meghatározni 9.3. Gázszivárgások elhárítása csatlakozóvezetéken és szerelvényein Gázszivárgások elhárítása csatlakozóvezetéken Lakáson belüli csatlakozóvezeték (felszálló vezeték) Lakáson belüli felszállón észlelt gázszivárgás esetén, vagy a fogyasztói főelzárót kell elzárni, vagy az alapvezetékről kell a felszálló vezetéket leválasztani a 10.5 pontban írottak betartása mellett. A megbontott vezetéket dugóval, kupakkal, karimapár esetén teletárcsával fémesen le kell zárni. A vezetéken a javítást csak gázmentesített állapotban szabad elvégezni. Lakáson belüli csatlakozóvezetéken és fogyasztói vezetéken ideiglenes (FG-V-B21-MU005) és végleges javítási eljárások is végezhetők. Közös helyiségben lévő szabadon szerelt csatlakozóvezeték esetén Tömítéshibákat a vezeték megbontása után a tömítés kicserélésével, a vezetéken lévő szivárgás esetén a vezetékszakasz kiváltásával elvégezni. Amennyiben a vezetékkiváltás során hegesztési munkára kerül sor, a vezetéken a javítást csak a gázmentesített állapotban szabad elvégezni. Kisnyomású (ezen belül növelt kisnyomású) csatlakozóvezetéken a tömörtelenség ideiglenesen akkor hárítható el szigetelőszalag tekercseléssel: bejelentett üzemzavar elhárítása folyik, továbbá ha a gáz elvétele több felhasználó kizárását eredményezné és ha a gázszivárgás helye olyan közös használatú helyiségben van, ahova a bejutás bármikor megoldható A szigetelőszalagos ideiglenes javítást naponta ellenőrizni kell, a tartós vagy végleges javítást 48 órán belül el kell kezdeni. Lakáson belüli (csatlakozó, felszálló, fogyasztói) vezetéken és gázberendezéseken szivárgást szigetelőszalaggal elhárítani ideiglenesen is TILOS!

52 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 9.4. Gázszivárgás elhárítása gázmérőnél és felhasználói berendezésen Gázmérőn, gázmérő kötésen, a gázmérő mellett lévő vezetéken a tömörtelenséget üzemi nyomáson kell vizsgálni. A vizsgáló anyag: gázszivárgás kereső spray. Amennyiben a gázszivárgás helye spray-vel egyértelműen nem állapítható meg, a szivárgást műszerrel kell behatárolni. A gázmérő csap tömörtelensége esetén (amennyiben az nem a kötésnél, hanem a csapházon jelentkezik) a csapot (kúpos vagy golyós), a felhasználó megrendelése alapján ki kell cserélni. A gázmérőcsonkra csatlakozó hollandi kötés tömörtelensége esetén a régi tömítéseket ki kell cserélni. Amennyiben a nem megfelelő szerelés miatt a tömítőgyűrűk felfekvése, a vezetékszakasz befeszülése miatt nem biztosítható, a mérőkötés megbontásával, majd feszülés mentes újbóli összeszerelésével kell a hibákat elhárítani, a tömítőgyűrűk tökéletes felfekvését biztosítani. Menetes gázmérőkötésen a szivárgást a gázmérő csap zárása után a kötések megbontása és újratömítése útján kell megszüntetni. Karimás vagy menetes gázmérőkötések szerelésénél ragasztóanyag tömítőanyagként való alkalmazása tilos! A nem tömör gázmérőt ki kell cserélni. Amennyiben a gázmérő azonnali cseréjére nincs lehetőség, a mérő előtti csap lezárásával a gázszolgáltatást ideiglenesen meg kell szüntetni. A felhasználót a szolgáltatás kényszerű szüneteltetéséről értesíteni kell. A lezárt gázmérő csapot jogi zárral kell ellátni. Felhasználói berendezésen gázszivárgás az előzőekben ismertetett módon állapítható meg, illetve határolható be. A gázmérőt le kell zárni, és a csapot jogi zárral kell ellátni! Lakáson, vagy épületen kívüli fogyasztói vezetéken ideiglenes szivárgás-elhárítás alkalmazható. Minden megbontással járó szivárgás-elhárítás után (tömítés csere, menetek újratömítése, gázmérő le- és felszerelése, cseréje esetén, stb.) a fogyasztói vezetéken tömörség vizsgálatot kell végezni, majd üzembe helyezés előtt a vezetéket ki kell levegőztetni. Az előírt helyekre a jogi zárat fel kell helyezni.

53 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 10.MUNKABIZTONSÁGI ELŐÍRÁSOK Az NKM Földgázhálózati Kft. munkavállalói kötelesek munkavégzésük során a Munkavédelmi Szabályzat, Tűzvédelmi Szabályzat, Környezetvédelmi Szabályzat előírásait betartani Személyi feltételek Képesítések A 12/2004. (II. 13.) GKM rendelet értelmében: gázüzemi tevékenységet irányító műszaki vezető szakirányú felsőfokú végzettséggel és legalább 5 év szakirányú szakmai gyakorlattal, az elosztói engedélyes önálló területi/szervezeti egységének egyszemélyi, felelős irányítója szakirányú felsőfokú képesítéssel és legalább 3 év gyakorlattal, vagy szakirányú középfokú végzettséggel és legalább 5 év gyakorlattal, műszaki-biztonsági szempontból jelentős tevékenységet végző szellemi és fizikai dolgozók közvetlen irányítója szakirányú felsőfokú képesítéssel és legalább 3 év gyakorlattal, vagy szakirányú középfokú végzettséggel és legalább 5 év gyakorlattal, műszaki-biztonsági szempontból jelentős tevékenységet végző fizikai dolgozók közvetlen irányítója legalább szakirányú középfokú végzettséggel és legalább 5 év gyakorlattal rendelkezzen, műszaki-biztonsági ellenőri tevékenységet szakirányú felsőfokú vagy középfokú szakképesítéssel, és 3 év szakirányú szakmai gyakorlattal rendelkező munkavállaló végezhet. A szerződéses szerelési tevékenységet végző vállalkozás gázszerelője, illetve az NKM Földgázhálózati Kft. a vállalkozás keretében, megrendelésre végzett létesítési munkái során, a munkát végző (irányító) vezető gázszerelője feleljen meg a 42/2017 (XII. 11.) NGM rendeletben foglaltaknak, legyen a területileg illetékes Fővárosi és Megyei Kormányhivatal Területi Mérésügyi és Műszaki Biztonsági Hatósága által a gázszerelők közhitelű hatósági nyilvántartásába felvett személy. A DN 25-nél nagyobb méretű nagyközépnyomású, DN 50-nél nagyobb méretű közép- és a DN 100- nál nagyobb méretű kisnyomású, acél anyagú csatlakozó és fogyasztói vezeték hegesztésére csak minősített ív-, és/vagy lánghegesztő jogosult. Ez esetben a hegesztés szerződéses vagy megrendelésre végzett munka kivitelezőjének rendelkeznie kell a vonatkozó MSZ EN ISO szabvány szerinti követelményeket kielégítő hegesztési koordinációs személyzettel (hegesztési felelőssel, hegesztő műszaki szakemberrel) és minősített hegesztőkkel (az NKM Földgázhálózati Kft-nél ezt a MU szabályozza). Minden más, szerződéses, megrendeléses tevékenység esetén a 42/2017 (XII. 11.) NGM rendelet szerint nyilvántartott gázszerelő is jogosult a csatlakozó- és fogyasztói vezeték hegesztésére. PE anyagú csatlakozó- és fogyasztói vezetéken hegesztési munkálatokat csak az adott hegesztési eljárásra érvényes minősítéssel rendelkező műanyaghegesztő végezhet. A PE vezeték hegesztését eljárásvizsgálattal igazolt hegesztési utasításnak (WPS) megfelelően kell végezni.

54 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal A munkavégzés általános személyi feltételei Jelen utasítás szerinti munkavégzéssel az NKM Földgázhálózati Kft. azon munkavállalója bízható meg, aki a felsorolt általános feltételek mindegyikének megfelel: 18. életévét betöltötte, a feladat elvégzésére a vonatkozó jogszabály szerint előzetes és időszakos munkaköri orvosi vizsgálat alapján alkalmas, a munkavállaló a munkaköri szintek valamelyikébe besorolt munkakörrel rendelkezik, a besorolásokhoz előírt alkalmi, vagy rendszeres és ismétlődő oktatáson részt vesz, megszerzett ismereteiről igazoltan, megfelelő eredménnyel beszámolt, a munka- és tűzvédelmi oktatásban részesült és az ott elhangzottakat, a vonatkozó utasítások anyagát és a munkavégzéshez szükséges eszközök kezelését bizonyítottan elsajátította, továbbá az ismétlődő munkavédelmi oktatásokon rendszeresen részt vesz, elméletben felkészült a munkafolyamatok veszélyeire, gyakorlatban képes a veszélyek elhárítására, mentésre és menekülésre, a munka biztonságos végzésére alkalmas állapotban van, az előírt védőruházatát, védőfelszerelését előírás szerint viseli. A szerződéses munkát végző vállalkozás munkaszervezetének irányítója köteles a munkavédelemről szóló évi XCIII. törvényben (a továbbiakban: Mvt.) előírt, egészséget nem veszélyeztető és biztonságos munkavégzés alapvető követelményeit biztosítani, a munkavédelmi feladatok végrehajtását megszervezni és ellenőrizni. A szerződésben ki kell kötni, hogy a kivitelezés során a környezet-, munka- és tűzvédelmi követelmények, előírások betartása a szerződéses munkát végző vállalkozás feladata és felelőssége. Szerződéses munkát a vállalkozó azon munkavállalója végezhet, aki az NKM Földgázhálózati Kft. által szervezett oktatáson részt vesz, az előírt beszámolási kötelezettségének megfelelő eredménnyel eleget tesz. Gázmérők célzott ellenőrzésekor a 3. mellékletben leírt feltételeket kell biztosítani, továbbá az ott leírtakat kell betartani Szerelői besorolások Az NKM Földgázhálózati Kft. munkavállalóira vonatkozó munkaköri besorolásában: Általános gázszerelő lehet az, aki: munkája során általános gázszerelési feladatokat végez, továbbá legalább alapfokú gázvezeték és készülékszerelő végzettséggel, vagy egyéb alapfokú műszaki végzettséggel és legalább 3 év gázszerelői gyakorlattal rendelkezik. Kiemelt gázszerelő lehet az, aki: munkája során nem csak általános gázszerelési feladatokat végez, továbbá az általános szerelőktől elvártakon túl legalább 3 év szakmai gyakorlattal, feladatainak ellátásához szükséges egyéb szakmai végzettséggel is rendelkezik. Vezető szerelő lehet az, aki: munkája során általános vagy kiemelt gázszerelői feladatot végez és irányít, továbbá az általános vagy a kiemelt gázszerelői képesítési feltételeknek megfelel, továbbá legalább 10 év (ebből legalább 5 évet társaságunknál töltött) szakmai gyakorlattal rendelkezik.

55 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Általános gázszerelési feladatok Az általános gázszerelők alapfeladatai: gázmérővel, mérőkötésével és az abba épített szerelvényekkel, nyomásszabályozóval kapcsolatos gázszerelési és üzemeltetési munkák, legfeljebb DN 50 névleges gázmérő csatlakozásig (=membrános gázmérők, legfeljebb G25 névleges teljesítményig), EFM (előre fizetős gázmérő) szerelése, kártyakezelése, kontrollmérés, átalánydíjas felhasználás ideiglenes vagy végleges megszüntetése, helyreállítása, fogyasztói főelzáró, fogyasztói főcsap működtetése, működőképességének ellenőrzése, felhasználási hely ellenőrzése, szabálytalan vételezés gyanújának megállapítása, jogi zárak bontása, felszerelése, ív- és lánghegesztés, ahol a minősítés nem követelmény, oldható kötések szerelése, tömítése, szigetelő csavar beépítése karimás kötésbe, passzív korrózióvédelem létesítés, szigetelés eltávolítás, ballonozás DN 80 méretig, PE csőelszorítás, vezeték vágása DN 150 méretig négykéses kézi csővágóval, záródugó (Bebesi) behelyezése, kivétele, tömörségellenőrzése DN 300 méretig, karimás kötések és szerelvények szerelése, tömítések cseréje, teletárcsa, lyukastárcsa kivétele, behelyezése, cseréje kisnyomáson, (megfúró, kilevegőző, ballonozó) csonkok fémes lezárása (teletárcsa vagy dugó behelyezése) és a zárás eltávolítása, szilárdsági és tömörségi nyomáspróba elvégzése, kötések tömörségének ellenőrzése üzemi nyomáson, a csatlakozóvezeték gáz alatti megfúrása, 8.4 pont szerint, nyomásmérő hely kiépítése (csatlakozó vezetéken, felhasználói berendezésen), lefutószalagos nyomásregiszter működőképességének ellenőrzése, csatlakozó- és fogyasztói vezetékek szivárgás-elhárítása, gázszivárgást jelző és behatároló műszerek kezelése, gázszivárgás behatárolása telekhatáron belül, a fenti munkavégzések során keletkező dokumentumok, nyomtatványok, jegyzőkönyvek kitöltése, aláírása, illetve szükség szerint aláírattatása, feladattól függően megfelelő minőségű és tartalmú fényképfelvételek készítése Kiemelt gázszerelői feladatok A kiemelt gázszerelők feladata az általános gázszerelők alapfeladatain túl az alábbiak lehetnek: az általános gázszerelők számára (méretben vagy nyomásfokozatban) korlátozott feladatok elvégzése, gázmérővel, mérőkötésével és az abba épített nyomásszabályozóval kapcsolatos gázszerelési és üzemeltetési munkák végzése és helyszíni irányítása: membrános gázmérők G25 névleges teljesítmény felett, forgódugattyús és turbinás gázmérők G650 névleges teljesítményig, minősítéshez kötött ív- és lánghegesztés, PE hegesztés, vezeték vágása DN méret között gépi fűrésszel, vezeték vágása DN 300 méret felett csőmaróval, inert gázzal átöblítés.

56 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Vezető szerelői feladatok Vezető szerelő a következő munkafolyamatokat végezheti: általános és kiemelt gázszerelők alapfeladatai, helyszíni műszaki irányítás a 10.4 pont szerint, gázmérővel, mérőkötésével és az abba épített nyomásszabályozóval kapcsolatos gázszerelési és üzemeltetési munkák forgódugattyús és turbinás gázmérők G1000 névleges teljesítménytől, oldható kötés nélküli csatlakozóvezeték esetén, a kettős zárás lehetőségének kialakítása, elzáró szerelvény beépítésének felügyelete gázelosztó hálózaton, elosztóvezetéken végzendő csővágási helyek kijelölése, vállalkozás keretében, megrendelésre végzett csatlakozóvezeték javítás, részleges csere, teljes csere irányítása Gázveszélyes munkák csatlakozóvezetéken és felhasználói berendezésen gázömlés behatárolás, gázömlés és üzemzavar elhárítás üzemelő gázvezetéken és szerelvényein, csatlakozóvezeték gázmentesítés (kilevegőztetés), ha veszélyes koncentráció kialakulhat, nyomás alatti gázvezeték megbontás (vágás), nyomás alatti acél gázvezeték külső felületének hegesztése, megfúrása gázvezetékek összekötése, rákötések üzemelő vezetékre, csatlakozóvezeték gáz alá helyezés, kilevegőzés, üzembe helyezés, ha veszélyes koncentráció kialakulhat. beszállási engedélyhez kötött munkák, karimapár összekötés, gázalatti vezetékre való karimahegesztés után, nyomás alatti vezetéken lévő karimás kötésben teletárcsa, lyukastárcsa kivétele, behelyezése (cseréje), szakaszoló vagy elzáró szerelvények cseréje, utólagos (nyomás alatti rendszerbe történő) beépítése, megszüntetése, kisnyomású rendszerben a G10 és annál nagyobb névleges teljesítményű membrános gázmérő, G100 és annál nagyobb névleges teljesítményű forgódugattyús gázmérő, továbbá névleges teljesítménytől függetlenül a turbinás gázmérők leszerelése, felszerelése és üzembe helyezése, a 0,1 bar-nál nagyobb túlnyomású rendszerben bármely típusú és méretű gázmérő leszerelése, felszerelése és üzembe helyezése, szigetelő közdarab utólagos beépítése (a műveleti sor miatt veszélyes akkor, ha a beépítést üzemelő vagy nyomás alatti rendszeren kell elkezdeni), gyújtóforrást okozó (pl. nyílt lánggal járó) munkavégzés gázkiáramlás mellett, üzemelő közép- nagyközép- és nagynyomású vezetékeken végzett munkák. Veszélyesnek minősülnek a beszállással végzett munkák: az NKM Földgázhálózati Kft. érdekében és megbízásából az NKM Földgázhálózati Kft. területén, vagy azon kívül végzett minden olyan munka, ami során készülékbe, tartályba, zárt aknába, csatornába, vezetékbe kell bemenni. Minden esetben beszállással végzett munkának számít az a munka, amikor az NKM Földgázhálózati Kft. belső és külső munkaterületein lévő gáznyomás szabályozó zártaknába, szivattyú-, vízóraaknába, járható és bújható gőz-, valamint kábelcsatornába, közműalagútba (továbbiakban: aknába, csatornába) karbantartás, javítás, ellenőrzés stb. érdekében kell lemenni, beszállni.

57 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Veszélyes munkavégzési engedély kitöltése A veszélyes munkavégzési engedélyt azoknál a tervezett munkáknál kell előírásszerűen és teljes körűen előre kitölteni, ahol a gázveszély és a munka pontos paraméterei előre ismertek. A gyakorlatban előfordulnak olyan, többnyire rendellenes üzemállapottal összefüggő munkafolyamatok, ahol a veszélyes munkavégzési engedély előzetes kitöltésekor nem minden adat ismert. Ezekben az esetekben a munkát elrendelő feladata és felelőssége az alábbi lehetőségek közül választani: Egyes paraméterek előre nem ismertek, ezeket a helyszínen, a munkavégzés előtt kell bejelölni (vagy a hátoldalán felsorolni), ha arra alkalmas egyéb nyomtatvány van, akkor azt csatolni kell. Erre lehet példa a műszeres hálózatellenőrzés, ami terv szerint több helyszínt is érintő munkavégzés, ez önmagában nem gázveszélyes, de szivárgás észlelése esetén behatárolás szükséges, ami már gázveszélyesnek számít. Ebben az esetben a vezeték paramétereit előre nem kell kitölteni, de a nyomvonaltervet a dokumentumhoz kell csatolni. A munkavégzés helyszínére eljuttatja a megfelelő adatokkal kitöltött/kiegészített engedélyt. A tervezett munkavégzés normál üzemállapotot feltételez, de a helyszínen váratlanul alakul ki körülmény, amelyhez az engedély szükséges munkaszervezés, munkairányítás, felelősségek Munkaszervezés, irányítási szintek felelősségi körei A munkát helyszínen irányító személy lehet műszaki irányító vagy vezető gázszerelő, a pontban meghatározott munkafolyamatoknál jelenlétük kötelező. Amennyiben valamely munkát egyidejűleg két vagy több (azonos besorolású, pl. általános gázszerelő) munkavállaló (vagy szerelőparti) végez, a biztonságos munkavégzés érdekében az egyik munkavállalót meg kell bízni a munka irányításával. Ebben az esetben az egyszemélyi helyszíni munkairányító kijelölése és a többiek tudomására hozása a munkát elrendelő (kiadó) feladata. Gázmérők célzott ellenőrzésekor a 3. melléklet szerinti irányítási feltételeket kell betartani A munkát elrendelő feladata, felelősségi köre a munka pontos megnevezése, helyszínének egyértelmű azonosítása, a munkavégzés határainak egyértelmű kijelölése, a 10.1 pontban előírt (kivéve a csak helyszínen ellenőrizhető) személyi feltételek biztosítása, a munkafolyamathoz szükséges létszám elsődleges meghatározása, az irányítási szint kijelölése, a munkavégzéshez szükséges dokumentációs feltételek biztosítása, a biztonságos munkavégzéshez szükséges védőfelszerelések, védőeszközök és tárgyi feltételek biztosítása A munka helyszíni irányításával megbízott munkavállaló feladata, felelősségi köre a 10.1 pontban előírt, csak a helyszínen ellenőrizhető személyi feltételek betartása (munkatársak a munkavégzésre alkalmas állapotban vannak, a szükséges és megfelelő állapotban lévő eszközök, védőeszközök és védőfelszerelések rendelkezésre állnak), a munkaterület megfelelő előkészítése, előkészíttetése,

58 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal a munkát kiadó által elsődlegesen meghatározott létszám helyszíni körülmények alapján történő felülvizsgálata, szükség esetén (pl. az elvégzendő munka veszélyessége azt indokolja) nagyobb létszám kijelölése, szükség szerinti veszélyességi övezet kijelölése, kellő számú, feladatukra kioktatott figyelő és mentő személyzet kijelölése, a gázvezeték megbontási munkáinak teljes időtartama alatt, a munkák befejezéséig (a vezeték végleges, gáztömör lezárásáig, a biztonságos üzemeltetés összes feltételének biztosításáig) a munka helyszíni, biztonsági követelményeknek megfelelő irányítása, a munka elkészültének ellenőrzése, a munkaterület visszaadása, a munka biztonságos elvégzését veszélyeztető körülmény felmerülése esetén intézkedés a személyi sérülések, káresetek kialakulásának megelőzésére, szükség esetén a mentés, elsősegélynyújtás megkezdésének elrendelése, bejelentések megtétele A helyszínen munkát végzők feladata, felelősségi köre munkavégzésre alkalmas állapotban való megjelenés, az előírt védőeszközök használat előtti ellenőrzése, használata, védőfelszerelések előírás szerinti viselése, az általa használt eszközök, gépek, berendezések megfelelő állapotban tartása, használat előtti ellenőrzése, megfelelő használata, a vonatkozó előírások, utasítások ismerete, abban foglaltak betartása, a munkát helyszínen irányító utasításainak betartása, a munkavégzés megkezdése előtt a művelet biztonságos elvégezhetőségének ellenőrzése, biztonságos és szabályos munkavégzés, az esetleges kialakult veszélyhelyzetek azonnali jelzése a munkairányító felé A figyeléssel megbízott munkavállaló más tevékenységet nem végezhet, kijelölt helyét a veszélyes tevékenységet munkavállaló veszélyes térben tartózkodása ideje alatt nem hagyhatja el. köteles: a munkavégzés időtartama alatt a veszélyes térben tartózkodó munkavállalókat figyelemmel kísérni, a veszélyességi övezet területére illetéktelen személyek és járművek bejutásának megakadályozásáról gondoskodni, megakadályozni a dohányzást, és a nem közvetlenül a munkafolyamathoz kapcsolódó nyílt láng használatát és a szikraképződést. a személyi sérülések, káresetek kialakulását megelőzni, szükség szerint a mentést, elsősegélynyújtást megkezdeni a tőle elvárható szinten, a munkát helyszínen irányító helyett szükség szerint a megfelelő, társaságon belüli bejelentéseket megtenni.

59 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Műszaki irányítás Műszaki irányító (pl. üzemvezető, művezető, főmunkatárs, üzemellenőrző mérnök, műszaki előkészítő, mérési rendszereket üzemeltető mérnök stb.), helyszíni irányítása szükséges a vezeték megbontásával járó gázveszélyes munkák során, az előkészítéstől a gázveszélyes munka befejezéséig a táblázat szerint. Egyes munkafolyamatoknál a vezető szerelő, kiemelt szerelő is lehet a gázveszélyes munka helyszíni irányítója. Műszaki irányítási feltételek a és pontokban. A műszaki irányítási feltételeket vagy a vezeték névleges mérete, vagy a gázmérő névleges teljesítménye alapján kell meghatározni A vezeték mérete alapján meghatározott irányítási szintek Gázelosztó- és földi csatlakozóvezeték Műszaki irányító Vezető szerelő kisnyomásnál DN 150 DN < 150 növelt kisnyomásnál DN 100 DN < 100 közép-, nagyközépnyomás lefúvatáskor DN 80 DN < 80 a lefúvatáson kívüli munkáknál DN 50 DN < 50 nagynyomásnál minden méretben - beszállási engedélyhez kötött munkák minden méretben A gázmérő névleges teljesítménye alapján meghatározott irányítási szintek Gázmérővel, mérőkötésével és az abba épített Vezető szerelő Kiemelt gázszerelő nyomásszabályozóval kapcsolatos gáz- szerelési és üzemeltetési munkák membrános gázmérő - G > 25 forgódugattyús és turbinás gázmérő G > 650 G 650 Mérési rendszereket üzemeltető mérnök irányítása szükséges a közép-, nagyközép- és nagynyomású, üzemelő vezetékek megbontásával járó munkák során. Az NKM Földgázhálózati Kft. szolgáltatási osztály által megrendelésre végzett (lásd fogalmak) munkák során az előírt műszaki irányítási feltételeket az 1. sz. melléklet tartalmazza Szerelői felelősségek, munkavégzés határai, műveletek A szerelők, munkairányítók és a folyamatban érintett munkatársak felelősségeit a MU sz, minőségirányítási munkautasítás tartalmazza. A szerződéses tevékenységet végzőknek igazoltan kell ismerniük és be kell tartaniuk a MU sz, minőségirányítási munkautasítás és a jelen technológiai utasítás vonatkozó előírásait. Az NKM Földgázhálózati Kft. illetve a szerződéses tevékenységet végző munkavállalók munkavégzésének határait, feladatait a jelen utasítás 2. sz. melléklete tartalmazza.

60 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 10.5 gáz alatti munkavégzés biztonságtechnikája A gázveszélyes munkát legkevesebb 2 szakképzett fő végezhet, amelybe a munka jellegétől függően a megbízott irányító személy is beletartozhat. Beszállással végzett munkák esetében (közmű alagutak, aknák, kis légterű vagy nem szellőztetett pincék stb.) további egy személyt kell a figyeléssel megbízni Veszélyek A földgáz: fokozottan tűz- és robbanásveszélyes, forró felülettől, szikrától, nyílt lángtól meggyullad, levegővel (5-15 tf%) robbanásveszélyes elegyet alkot, a földgáz nagy koncentrációja narkotikus vagy érzéstelenítő hatású lehet, a zárt légtérben a levegővel keveredve oxigénhiányt, fulladást okozhat Tiltások Gázalatti munkavégzés során: Nem a munkavégzéshez kapcsolódó gyújtóforrásokat távol kell tartani a helyszíntől! Nyílt láng és dohányzás tilos! Nyílt lánggal gázömlést keresni, tömörséget ellenőrizni tilos! Szikrát okozó elektromos berendezés használata tilos! Kilevegőztetés, gázaláhelyezés ideje alatt nyílt lánggal, szikrával járó tevékenység és a dohányzás tilos! Gázalatti munkát egy (szak)ember nem végezhet! Gáz alatti munkát félbe-, illetve felügyelet nélkül otthagyni tilos! A és B tűzveszélyességi osztályba sorolt helyiségben műszálas, szikrát okozó ruházatot viselni tilos! Utasítások Gáz alatti munkavégzés során minden esetben be kell tartani a következőket: A pont szerint veszélyesnek minősített munkafolyamatokhoz írásban veszélyes munkavégzési engedélyt (FLB 2.1-2), zárt helyen történő munkavégzéshez beszállási engedélyt kell kiadni. A hegesztéshez az alkalomszerű tűzveszélyes munkavégzés feltételeit (is) írásban kell meghatározni. Az engedélyeket meghatározott munkára, meghatározott személyekre és meghatározott időpontra és időtartamra kell kiadni. A munkavégzés során felhasznált veszélyes anyagokról készített Kémiai Biztonsági Adatlapokat a munkavégzés helyszínén kell tárolni. Ezen veszélyes anyagok személyi sérüléssel járó balesetei esetén, az Adatlapokon található információkat fel kell használni az orvosi segítség megérkezéséig. A munkavégzés helyszínén 2 db 6 kg-os A és B tűz oltására alkalmas tűzoltó készüléket (szükség esetén az egyik tűzoltó készülék helyettesíthető egy vödör vízzel) kell készenlétben tartani. Azon a munkahelyen, ahol gáz-levegő keverék megjelenésére lehet, vagy kell számítani, személyi védelemhez hang-fényjelzést adó gázveszély-jelző készüléket kell biztosítani. A biztonságos munkavégzéshez (esetleges mentéshez) szükséges helyet biztosítani kell.

61 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Szabadtéren, gáz kiáramlásával végzett munkáknál, a szerelőkön kívül megfelelő számú személyről is gondoskodni kell, akik a veszélyes övezettől távol tartják a járókelőket, illetéktelen személyeket. Olyan helyiségben, szabadtéren, ahol gázszivárgás, gázömlés van, bemenni, illetve ott munkát végezni csak a munkát helyszínen irányító engedélyével és megfelelő számú figyelő személy felállítása mellett szabad. Tűz- és robbanásveszélyes helyiségbe illetéktelen személy nem léphet be, ott nem tartózkodhat. Gázkiáramlással járó munkák során (akár helyiségben, akár szabad térben) minden gyújtóforrást és szikrakeltési lehetőséget ki kell zárni (hűtőszekrény, stb., szükség esetén a teljes helyiség feszültség-mentesítésével és pl. telefon, kaputelefon, stb. működésének meggátolásával), a dohányzást meg kell akadályozni. Gondoskodni kell a tűz- és robbanásveszélyes zárttér megfelelő átszellőztetéséről (ajtó, ablak kinyitása, megszorult gáz-levegő keverék teljes kiszellőztetése). Boltozatos födémű helyiségben, nehezen kiszellőztethető térben (lépcsőalj), ahol a gáz megrekedhet, gondoskodni kell a felső légtér kiszellőztetéséről. Tűz- és robbanásveszélyes térben dolgozni csak antisztatikus védőruházatban szabad. Tűz- és robbanásveszélyes térben robbanásbiztos kézilámpa használható. Tűz- és robbanásveszélyes helyiségben szikramentes és robbanásbiztos szerszámok és berendezések használhatók. Szivárgás ellenőrzése csak habzó anyaggal (szivárgás ellenőrző spray) ill. robbanásbiztos kivitelű műszerrel történhet. Leszerelt gázmérőt csak jól szellőztetett helyen (a vagyonbiztonságot is szem előtt tartva) szabad tartani, mert gázt tartalmazhat. Gázmérő leszerelése esetén a szikraképződés megakadályozása végett, a munkavégzés idejére a méretlen és mért vezetéket össze kell kötni egy legalább 16 mm 2 keresztmetszetű elektromosan vezető átkötéssel. A munkavégzés közvetlen környezetéből a gyúlékony anyagokat, berendezéseket el kell távolítani, vagy ha ez nem lehetséges vizes ponyvával a munkavégzés idejére le kell takarni. A gázalatti munkavégzés megkezdése előtt a fogyasztói főelzárót meg kell keresni és kezelhetőségéről meg kell győződni. Ha főelzáró nincs, akkor azt ki kell építeni. A munkagödörből menekülési lehetőséget kell biztosítani. A menekülési út emelkedési szöge legfeljebb 30 fokos lehet, e fölött nem éghető anyagú létrát kell biztosítani. A munkában résztvevők részére sűrített levegős légzésvédő készüléket (mély munkagödör esetén munkaövet és mentőkötelet) kell a helyszínen készenlétben tartani, használatukat szükség esetén elrendelni. A gázalatti vezeték megbontását követően a további munkavégzés előtt, a gáz alatt maradó vezetéket vaktárcsával /blinddel/, gumibetétes fém záródugóval, gáztömören kell lezárni. A gázvezeték megbontási munka befejeztével, a munkaterület elhagyása előtt a munkát irányító vezetőn köteles tömörségi vizsgálattal meggyőződni arról, hogy a megbontott, lezárt, a helyreállított vezetéken, vezetékkötésen gázszivárgás nincs.

62 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 1. sz. melléklet: Szolgáltatási osztály, irányítási feltételek Az NKM Földgázhálózati Kft. szolgáltatási osztály által megrendelésre végzett tevékenysége során, műszaki irányító vagy vezető gázszerelő helyszíni irányítása mellett végezhető feladatok új felhasználók bekapcsolása (gázmérő felszerelés G10 névleges teljesítmény alatt, vezeték öszszekötések, gáz alá helyezés), amennyiben a munkafolyamat része: o a gáz alatti csatlakozóvezeték megfúrása és a vezetékek oldható összekötése, vagy o a gáz alatti csatlakozóvezeték gázmentesítése és a vezetékek hegesztett összekötése, vagy o az elosztóvezetéki leágazó- és a földi csatlakozóvezeték összekötése telekhatáron belül felhasználók (ideiglenes és végleges) kikapcsolása (gázmérő leszerelés G10 névleges teljesítmény alatt, vezeték megbontása és lezárása, gázmentesítés), amennyiben a munkafolyamat része: o a DN 50 és annál nagyobb névleges méretű, gáz alatti csatlakozóvezeték lezárása menetes dugóval, vagy o a gáz alatti csatlakozóvezeték lezárása hegesztéssel, vagy o a földi gázvezeték levágása, lezárása felhasználók visszakapcsolása, (gázmérő felszerelés G10 névleges teljesítmény alatt, vezeték összekötések, gáz alá helyezés), amennyiben a munkafolyamat része: o a gáz alatti csatlakozóvezeték megfúrása és a vezetékek oldható összekötése, vagy o a gáz alatti csatlakozóvezeték gázmentesítése és a vezetékek hegesztett összekötése, vagy o földi csatlakozóvezeték összekötése PE-PE, illetve PE-Acél, vagy o földi csatlakozóvezeték összekötése telekhatáron belül (Acél-Acél), vagy o az elosztóvezetéki leágazó- és a földi csatlakozóvezeték összekötése telekhatáron belül átalánydíjas felhasználók végleges kikapcsolása, illetve az azt követő visszakapcsolása megrendelésre végzett leágazó vezeték vagy földi csatlakozóvezeték levágása, illetve összekötése telekhatáron belül, szabadon szerelt alap- és felszállóvezeték állapotvizsgálat során, a megrendelésre végzett nyomáspróba egyéb, megrendelésre végzett szerelési (létesítési) tevékenységek: o alap- és felszálló vezeték kiépítése o csatlakozóvezetékek tömörré tétele o elágazás készítése telekhatáron belül o fogyasztói vezeték bővítés o fogyasztói vezeték leszerelés o fogyasztói vezeték tömörré tétel o gázmérő átszerelés o szabálytalan helyzet megszüntetése o új fogyasztói vezeték kiépítése o nyomásmérő-hely kialakítása és üzemeltetése o növelt-kisnyomású átállás (telekhatáron belüli) előkészítése a felhasználóknál o o szigetelő közdarab beépítése szabadon szerelt csatlakozóvezetékbe felhasználó tulajdonában lévő (közép, nagyközép- és nagynyomású) nyomásszabályozó cseréje

63 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 2. sz. melléklet: Munkavégzési határok, szerelői feladatok és felelősségek Az NKM Földgázhálózati Kft. által törvényi kötelezettségből vagy megrendelésre végzett munkák, illetve a szerződéses szerelési tevékenység során előforduló munkafolyamatok, munkavégzési határok, szerelői feladatok és felelősségek A táblázatban előforduló rövidítések: GM: gázmérő, NYSZ: nyomásszabályozó, ESZ: egyetemes szolgáltatás keretében ellátott felhasználó MEO: műszaki-biztonsági ellenőrzés SZABVÉT: szabálytalan vételezés Munkafolyamat Munkavégzés határai Feladat és Felelősség 1. Új és korábban kikapcsolt felhasználó bekapcsolása 1.1 Meglévő mérőkötésre, vezeték összekötés nélkül vagy oldható kötéssel Előfeltételek új bekapcsolásnál: sikeres MEO, szilárdsági és tömörségi nyomáspróba csatlakozó- és fogyasztói vezetéken + gázfogyasztó készülék tömörségmérése (kivitelező végzi) + fogyasztói főelzáróig üzembe helyezett leágazó vezeték+aláírt elosztóhálózat-használati szerződés 1.2 Gáz alatti csatlakozóvezeték megfúrással, vezeték összekötés oldható kötéssel Előfeltételek új bekapcsolásnál: sikeres MEO, szilárdsági és tömörségi nyomáspróba fogyasztói vezetéken + gázfogyasztó készülék tömörségmérése (kivitelező végzi) +aláírt elosztóhálózat-használati szerződés Fogyasztói főelzárótól, az üzembe helyezés végpontjától függően GM kötésig, vagy készülékelzáró szerelvényig Fogyasztói főelzárótól az üzembe helyezés végpontjától függően GM kötésig, vagy készülékelzáró szerelvényig Zárt fogyasztói főelzáró ellenőrzése Tömörségvizsgálat csatlakozóvezetéken Üzembe helyezés fogyasztói főcsapig, fogyasztói főelzáró nyitással GM felszerelés Üzembe helyezés fogyasztói főcsap nyitással, zárt készülékelzáró szerelvényig, ezzel egy időben szabálytalan helyzet vizsgálat szemrevételezéssel a fogyasztói vezetéken a készülékzáró szerelvényig Tömörségellenőrzés a GM kötésen Jogi zárak felszerelése Oktatás, tájékoztatás Fotózás és egyéb dokumentáció Fogyasztói főelzáró és a kettős zárás lehetőségének feltárása (felkészülés vészhelyzet esetén zárásukra) Elágazás készítése gázalatti csőmegfúrással Vezeték összekötés hosszcsavarral GM felszerelés Üzembe helyezés fogyasztói főcsap nyitással, zárt készülékelzáró szerelvényig, ezzel egy időben szabálytalan helyzet vizsgálat szemrevételezéssel a fogyasztói vezetéken a készülékzáró szerelvényig Tömörségellenőrzés a kialakított elágazásnál és a GM kötésen Jogi zárak felszerelése Fotózás és egyéb dokumentáció

64 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 1.3 Gáz alatti csatlakozóvezeték gázmentesítésével, vezeték összekötés hegesztéssel Előfeltételek új bekapcsolásnál:sikeres MEO, szilárdsági és tömörségi nyomáspróba fogyasztói vezetéken + gázfogyasztó készülék tömörségmérése (kivitelező végzi) +aláírt elosztóhálózat-használati szerződés 1.4 Elosztóvezetéki leágazó és földi csatlakozóvezeték öszszekötésével telekhatáron belül (PE-PE, PE-acél) Előfeltételek új bekapcsolásnál:sikeres MEO, szilárdsági és tömörségi nyomáspróba csatlakozó- és fogyasztói vezetéken, gázfogyasztó készülék tömörségmérése (kivitelező végzi) + fogyasztói főelzáróig üzembe helyezett leágazó vezeték +aláírt elosztóhálózat-használati szerződés Fogyasztói főelzárótól az üzembe helyezés végpontjától függően GM kötésig, vagy készülékelzáró szerelvényig Fogyasztói főelzárótól az üzembe helyezés végpontjától függően GM kötésig, vagy készülékelzáró szerelvényig Tömörségvizsgálat az újonnan épített csatlakozóvezetéken Fogyasztói főelzáró zárás Teletárcsa beépítés vagy hosszcsavar ledugózás Fogyasztói főcsap zárás Gázmentesítés Vezeték vágás Elágazás készítés vagy vezeték összekötés hegesztéssel GM felszerelés Kizárt csatlakozóvezeték tömörségmérése Teletárcsa kivétel, vagy hosszcsavar összekötés Fogyasztói főelzáró nyitás Gázátadás, felszálló vezeték kilevegőzés Megbontott kötések tömörségellenőrzése Üzembe helyezés fogyasztói főcsap nyitással, zárt készülékelzáró szerelvényig, ezzel egy időben szabálytalan helyzet vizsgálat szemrevételezéssel a fogyasztói vezetéken a készülékzáró szerelvényig Mérőkötés tömörségellenőrzés Jogi zárak elhelyezése Fotózás és egyéb dokumentáció Tömörségvizsgálat az újonnan épített csatlakozóvezetéken Fogyasztói főelzáró zárás (zárt állapot ellenőrzése) Zárókupak levágás (egyéb zárás oldás) az elosztóvezetéki leágazó végpontján Csatlakozóvezeték illesztés Összekötés Üzembe helyezés fogyasztói főcsapig, fogyasztói főelzáró nyitással GM felszerelés Üzembe helyezés fogyasztói főcsap nyitással, zárt készülékelzáró szerelvényig, ezzel egy időben szabálytalan helyzet vizsgálat szemrevételezéssel a fogyasztói vezetéken a készülékzáró szerelvényig Tömörségellenőrzés a GM kötésen Jogi zárak felszerelése Oktatás, tájékoztatás Fotózás és egyéb dokumentáció

65 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 1.5 Elosztóvezetéki leágazó és földi csatlakozóvezeték öszszekötésével telekhatáron belül (acél-acél) Előfeltételek új bekapcsolásnál:sikeres MEO, szilárdsági és tömörségi nyomáspróba csatlakozó- és fogyasztói vezetéken, gázfogyasztó készülék tömörségmérése (kivitelező végzi) + fogyasztói főelzáróig üzembe helyezett leágazó vezeték +aláírt elosztóhálózat-használati szerződés 2. Gázszolgáltatás szüneteltetése (felhasználó kikapcsolása) 3. Gázszolgáltatás (végleges) megszüntetése Fogyasztói főelzárótól az üzembe helyezés végpontjától függően GM kötésig, vagy készülékelzáró szerelvényig Fogyasztói főelzárótól, gázmentesített vezeték végpontjáig 4. Gázszolgáltatás szüneteltetés átalánydíjas felhasználóknál Készülékelzáró szerelvénytől a gáztűzhelyig Tömörségvizsgálat az újonnan épített csatlakozóvezetéken Fogyasztói főelzáró zárás (zárt állapot ellenőrzése) Teletárcsa eltávolítás, karimás kötés készítése Csatlakozóvezeték illesztés Összekötés Üzembe helyezés fogyasztói főcsapig, fogyasztói főelzáró nyitással GM felszerelés Üzembe helyezés fogyasztói főcsap nyitással, zárt készülékelzáró szerelvényig, ezzel egy időben szabálytalan helyzet vizsgálat szemrevételezéssel a fogyasztói vezetéken a készülékzáró szerelvényig Tömörségellenőrzés a GM kötésen Jogi zárak felszerelése Oktatás, tájékoztatás Fotózás és egyéb dokumentáció GM és szűk környezetének fotózása a GM leszerelése előtt és után GM/jogi zár vizsgálat, SZABVÉT ellenőrzés Fogyasztói főcsap zárás GM, NYSZ leszerelés, SZABVÉT ellenőrzés GM, NYSZ elszállítás egyedi megrendeléseknél GM, NYSZ zsákolás, helyszíni tárolás csoportos megrendeléseknél Csatlakozó- és fogyasztói vezeték lezárás, jogi zár felszerelés Egyéb dokumentáció GM és szűk környezetének fotózása a GM leszerelése előtt és után GM/jogi zár vizsgálat, SZABVÉT ellenőrzés Fogyasztói főcsap zárás GM, NYSZ leszerelés, SZABVÉT ellenőrzés, elszállítás Fogyasztói vezeték gázmentesítés Csatlakozóvezeték megszüntetés a jelen utasítás 6.6 pontja szerint Egyéb dokumentáció Gáztűzhely leszerelés Készülékelzáró leszerelés Készülékelzáró helyén vezeték ledugózás Megbontott kötések tömörségellenőrzése Jogi zárak elhelyezése Fotózás és egyéb dokumentáció

66 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 5. Gázszolgáltatás megszüntetés átalánydíjas felhasználóknál. Csatlakozóvezeték megszüntetés a jelen utasítás 6.6 pontja szerint 6. Átalánydíjas szolgáltatás helyreállítása, szüneteltetés után 7. Átalánydíjas szolgáltatás helyreállítása, megszüntetés után Fogyasztói főcsaptól, annak hiányában a fogyasztói főelzárótól, a készülékelzáró szerelvényig Készülékelzáró szerelvénytől a gáztűzhelyig Fogyasztói főcsaptól, annak hiányában a fogyasztói főelzárótól, a készülékelzáró szerelvényig Fogyasztói főcsap (annak hiányában a fogyasztói főelzáró) zárás Csatlakozó (alap- vagy felszállóvezeték oldható kötésénél) vezeték leválasztás, teletárcsa beépítés vagy hosszcsavar ledugózás Leválasztással érintett ingatlanokban (lakásokban) a készülékelzáró szerelvények zárása Leválasztott vezetékszakasz lefúvatása inert gázzal Megszüntetéssel érintett vezeték fémes (préskötéses csővégzáró, hegesztés, más megoldás hiányában ledugózás, jogi zár) lezárás Tömörségmérés csatlakozóvezetéken Teletárcsa kivétel, vagy hosszcsavar összekötés Fogyasztói főcsap (főelzáró) nyitás Üzembe helyezés, felszálló vezeték kilevegőzés A megszüntetéssel nem érintett ingatlanoknál készülékelzárók nyitása Fotózás és egyéb dokumentáció Fotózás Jogi zár eltávolítás Készülékelzáró szerelvény visszaszerelés Dugó eltávolítás Gáztűzhely felszerelés (bekötés) Tömörségellenőrzés Fotózás és egyéb dokumentáció Fotózás, jogi zár eltávolítás szükség szerint Fogyasztói főcsap (annak hiányában a fogyasztói főelzáró) zárás Csatlakozó (alap- vagy felszállóvezeték oldható kötésénél) vezeték leválasztás, teletárcsa beépítés vagy hosszcsavar ledugózás Leválasztással érintett ingatlanokban (lakásokban) a készülékelzáró szerelvények zárása Leválasztott vezetékszakasz lefúvatása inert gázzal Csatlakozóvezeték kiépítés, összekötés hegesztéssel Tömörségmérés csatlakozóvezetéken Gáztűzhely felszerelés (bekötés) Teletárcsa kivétel, vagy hosszcsavar összekötés Fogyasztói főcsap (főelzáró) nyitás Üzembe helyezés, felszálló vezeték kilevegőzés A készülékelzárók nyitása (leválasztással érintett ingatlanoknál is) Fotózás és egyéb dokumentáció

67 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 8. Gázdíj tartozás miatti mérőnél történő kizárás 9. Gázdíj tartozás rendezés után mérőnél történő viszszanyitás 10. GM csere: meghibásodás, sérülés, rongálás, MKEH- vagy pontossági vizsgálat, hitelesítési csere, SZABVÉT gyanú, hagyományos GM/EFM/mágneskártyás GM csere miatt Fogyasztói főcsaptól a GM megbontott kötésekig Fogyasztói főcsaptól a GM megbontott kötésekig, készülékelzáró szerelvényig Fogyasztói főcsaptól, a GM kötés megbontott oldható kötésekig Szivárgásellenőrzéssel végzett gáztömörségi felülvizsgálat esetén a készülék előtti elzáró szerelvényig GM és szűk környezetének fotózása a GM leszerelése előtt és után Fogyasztói főcsap zárás GM/jogi zár vizsgálat, SZABVÉT ellenőrzés Teletárcsa, zárótárcsa elhelyezés a primer és szekunder oldalba GM, NYSZ visszaszerelés Jogi zárak felszerelése Fotózás és egyéb dokumentáció GM és szűk környezetének fotózása a GM leszerelése előtt és után GM/jogi zár vizsgálat, SZABVÉT ellenőrzés Jogi zárak eltávolítása GM leszerelés, ellenőrzés Teletárcsa, zárótárcsa kivétel a primer és szekunder oldalból GM felszerelés Fogyasztói főcsap nyitás Tömörségellenőrzés megbontott kötéseken Üzembe helyezés Jogi zárak felszerelése Fotózás és egyéb dokumentáció GM és szűk környezetének fotózása a GM leszerelése előtt és után Fogyasztói főcsap (és ha van GM utáni elzáró) zárás GM és jogi zár vizsgálat GM leszerelés GM SZABVÉT ellenőrzés GM bezsákolás szükség szerint Új GM felszerelés Fogyasztói főcsap (GM előtti elzáró) nyitás Tömörségellenőrzés a GM kötésen G<10 gázmérők esetében a hitelesítési cserével egyidejűleg a fogyasztói vezeték tömörségellenőrzése, Jogi zárak felszerelése Fotózás és egyéb dokumentáció

68 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 11. GM ideiglenes leszerelés, visszaszerelés 11.1 Célzott helyszíni ellenőrzés Fogyasztói főcsaptól a GM megbontott oldható kötésekig 11.2 Csatlakozó-, fogyasztói vezetéken végzett munkák miatt: hegesztéssel, nyílt lánggal járó munkák, csatlakozóvezeték tömörré tétel 12. Tulajdonosváltozás vagy átírás miatti ellenőrzés Fogyasztói főelzárótól a készülékelzáróig Fogyasztói főcsaptól a GM megbontott oldható kötésekig GM és szűk környezetének fotózása a GM leszerelése előtt és után Fogyasztói főcsap zárás GM/jogi zár vizsgálat, SZABVÉT ellenőrzés GM, NYSZ leszerelés, SZABVÉT ellenőrzés Fogyasztói vezeték szabad végének ideiglenes lezárása Kontrollmérés Megfelelő GM visszaszerelés, Nem megfelelő GM, SZABVÉT indítás, új GM felszerelés Fogyasztói főcsap nyitás Tömörségellenőrzés GM utáni elzáró nyitása Jogi zárak felszerelése Fotózás és egyéb dokumentáció Fogyasztói főelzáró zárás Teletárcsa beépítés vagy hosszcsavar ledugózás GM és szűk környezetének fotózása a GM leszerelése előtt és után Fogyasztói főcsap (szükséges elzárók) zárása GM/jogi zár vizsgálat, SZABVÉT ellenőrzés GM leszerelés, SZABVÉT ellenőrzés Gázmentesítés Szabálytalan helyzet vizsgálat szemrevételezéssel a fogyasztói vezetéken Csatlakozó- és fogyasztói vezeték átalakítása, javítása Tömörségmérés a megbontott fogyasztóiés/vagy, csatlakozóvezetéken GM felszerelés Teletárcsa kivétel, vagy hosszcsavar összekötés Fogyasztói főelzáró (GM előtti elzáró) nyitás Üzembe helyezés Fogyasztói főcsap nyitás Megbontott kötések tömörségellenőrzése GM utáni elzáró nyitás Jogi zárak felszerelése Fényképes és egyéb dokumentáció GM és szűk környezetének GM/jogi zár vizsgálat, SZABVÉT ellenőrzés, Nem megfelelő GM, SZABVÉT indítás, új GM és jogi zárak felszerelése, fotózás és egyéb dokumentáció

69 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 13. Épület zárás, megrendelésre vagy elosztóhálózati munkavégzés miatt 13.1 Átalánydíjas felhasználóknál Fogyasztói főelzárótól a készülékelzáróig 13.2 GM-k leszerelésével Fogyasztói főelzárótól a fogyasztói főcsapig 14. Épület nyitás, megrendelésre vagy elosztóhálózati munkavégzés miatt 14.1 Átalánydíjas felhasználóknál Fogyasztói főelzárótól a készülék elzáróig 14.2 GM-k felszerelésével Fogyasztói főelzárótól a GM kötésig 15. Lakossági felhasználóknál felszerelt mérőnyomásszabályozók (NYSZ) időszakos, vagy meghibásodás, sérülés (rongálás) miatti cseréje. Fogyasztói főcsaptól a GM kötés megbontott oldható kötésekig Fogyasztói főelzáró zárás Fogyasztói főcsap zárás (ha van) Készülékelzárók zárása Teletárcsa beépítés vagy hosszcsavar ledugózás Nyomásmentesítés GM és szűk környezetének fotózása a GM leszerelése előtt és után Fogyasztói főelzáró zárás Teletárcsa beépítés vagy hosszcsavar ledugózás Fogyasztói főcsap zárás GM/jogi zár vizsgálat, SZABVÉT ellenőrzés GM leszerelés, ellenőrzés, bezsákolás Fotózás és egyéb dokumentáció Fogyasztói főelzáró nyitás Tömörségellenőrzés Fogyasztói főcsap nyitás (ha van) Tömörségellenőrzés Üzembe helyezés Dokumentálás Tömörségmérés a csatlakozóvezetéken Teletárcsa kivétel, vagy hosszcsavar összekötés Fogyasztói főelzáró nyitás Gázátadás, felszálló vezeték kilevegőzés GM zsák ellenőrzés GM felszerelés Fogyasztói főcsap nyitás Megbontott kötések tömörségellenőrzése Jogi zárak elhelyezése Fényképes és egyéb dokumentáció Fogyasztói főcsap zárás GM/jogi zár vizsgálat, SZABVÉT ellenőrzés GM és NYSZ leszerelés, ellenőrzés GM és új NYSZ felszerelés Fogyasztói főcsap nyitás Tömörségellenőrzés a GM kötésen Jogi zárak felszerelése Fényképes és egyéb dokumentáció

70 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 16. Lakossági felhasználóknál felszerelt egyedi-, és házinyomásszabályozó (NYSZ) meghibásodás, sérülés (rongálás) miatti cseréje. 17. Gázmérők változó teljesítményigény miatti cseréje 17.1 Gázmérő csökkenő teljesítmény igény miatti cseréje G10-ről G6 vagy G4-re épület zárással G10-nél kisebb gázmérő növekvő teljesítmény igény miatti cseréje G10-ig épület zárással 17.2 Gázmérő csökkenő teljesítmény igény miatti cseréje G10-ről G6 vagy G4-re, illetve egycsonkú GM csere kétcsonkúra épület zárás nélkül G10-nél kisebb gázmérő növekvő teljesítmény igény miatti cseréje G10-ig épület zárás nélkül Fogyasztói főelzárótól és szükség szerint kialakított második elzárási lehetőségtől, a fogyasztói főcsapig Fogyasztói főelzáró GM kötés megbontott oldható kötései Fogyasztói főcsap és GM utáni elzáró GM kötés megbontott oldható kötései Fogyasztói főelzáró zárás Teletárcsa beépítés kötéssel, vagy hosszcsavar szétszedés és ledugózás Fogyasztói főcsap zárás GM vizsgálat, SZABVÉT ellenőrzés NYSZ leszerelés Új NYSZ felszerelés Teletárcsa kivétel, vagy hosszcsavar összekötés Fogyasztói főelzáró nyitás NYSZ üzembe helyezés Tömörségellenőrzés a NYSZ kötésein Üzembe helyezés, kilevegőzés GM-ig Fogyasztói főcsap nyitás Jogi zárak felszerelése Fényképes és egyéb dokumentáció Fogyasztói főelzáró zárás Teletárcsa beépítés vagy hosszcsavar ledugózás Fogyasztói főcsap zárás GM/jogi zár vizsgálat, SZABVÉT ellenőrzés GM leszerelés, ellenőrzés Lefúvatás inert gázzal GM kötés leszerelés Új, megfelelő GM kötés kialakítás, felszerelés Csatlakozó- és fogyasztói vezeték átalakítás hegesztéssel Tömörségmérés a megbontott fogyasztóiés/vagy csatlakozóvezetéken GM felszerelés Teletárcsa kivétel, vagy hosszcsavar összekötés Fogyasztói főelzáró nyitás Gázátadás, felszálló vezeték kilevegőzés Fogyasztói főcsap nyitás Megbontott kötések tömörségellenőrzése Jogi zárak elhelyezése Fényképes és egyéb dokumentáció Fogyasztói főcsap zárás GM/jogi zár vizsgálat, SZABVÉT ellenőrzés GM leszerelés, SZABVÉT ellenőrzés GM kötés leszerelés Új, megfelelő GM kötés kialakítás, felszerelés GM felszerelés Fogyasztói főcsap nyitás Megbontott kötések tömörségellenőrzése Jogi zárak elhelyezése Fényképes és egyéb dokumentáció 18 DN 40 és DN 50-es kerülő- Szükség szerint, kis- GM és szűk környezetének fotózása a GM le-

71 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal vezetékek megszüntetése nyomáson a fogyasztói főelzáró, ennél nagyobb nyomáson a NYSZ-nál lévő elzáró GM megbontott kötések, készülékelzáró 19. DN 80 és DN 100-as kerülővezetékek megszüntetése a teljes elosztási területen 20. Gázszivárgás elhárítás GMnél és/vagy NYSZ-nál Szükség szerint, kisnyomáson a fogyasztói főelzáró, ennél nagyobb nyomáson a NYSZ-nál lévő elzáró GM megbontott kötések, készülékelzáró Fogyasztói főcsap GM kötés, NYSZ megbontott oldható kötései szerelése előtt és után Szükséges elzárók zárása GM, NYSZ és kerülővezetéki elzáró, kerülővezeték/jogi zárak vizsgálata, SZABVÉT ellenőrzés GM leszerelés, SZABVÉT ellenőrzés GM kötésanyag leszerelés Szükség esetén fogyasztói vezeték átalakítás hegesztéssel GM kötésanyag felszerelés GM felszerelés Fogyasztói főcsap nyitás Tömörségellenőrzés a GM kötésen Gáz alá helyezés, kilevegőzés Jogi zárak felszerelése Fényképes és egyéb dokumentáció GM és szűk környezetének fotózása a GM leszerelése előtt és után GM, NYSZ és kerülővezetéki elzáró, kerülővezeték/jogi zárak vizsgálata, SZABVÉT ellenőrzés Szükséges elzárók zárása GM leszerelés, SZABVÉT ellenőrzés Kerülővezeték megszüntetés, egyszerűsített átkötő idom beépítésével GM felszerelés Fogyasztói főcsap nyitás Tömörségellenőrzés a GM kötésen Gáz alá helyezés, kilevegőzés Jogi zárak felszerelése Fényképes és egyéb dokumentáció GM és szűk környezetének fotózása a GM leszerelése előtt és után Szivárgás műszeres behatárolása Fogyasztói főcsap (szükséges elzárók) zárása GM/jogi zár vizsgálat, SZABVÉT ellenőrzés GM, NYSZ leszerelés, SZABVÉT ellenőrzés Szivárgó kötések újratömítése GM, NYSZ tömítéscsere GM és NYSZ felszerelés Fogyasztói főcsap (korábban elzárt, GM előttielzáró) nyitás Tömörségellenőrzés a GM, NYSZ kötésein GM utáni elzáró nyitás Jogi zárak felszerelése Fényképes és egyéb dokumentáció

72 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 21. Gázszivárgás elhárítás GM kötésen, csapnál. 22. Gázszivárgás elhárítás szabadon szerelt- (épületen belül vagy kívül) pincei- csatlakozóvezetéken 23. Gázszivárgás elhárítás földi csatlakozó-, vagy fogyasztói vezetéken Fogyasztói főcsap, szivárgása eseté kiszerelt csap helyének lezárása GM kötés, NYSZ megbontott oldható kötései Fogyasztói főelzáró Csatlakozóvezeték végpontja Fogyasztói főelzáró GM kötés Szivárgás műszeres behatárolása Fogyasztói főcsap zárás GM/jogi zár vizsgálat, SZABVÉT ellenőrzés GM, NYSZ és fogyasztói főcsap (ha nem tömör) leszerelés, Leszerelt fogyasztói főcsap helyén karimás zárás vagy ledugózás, vagy főelzáró zárás GM, NYSZ ellenőrzés Szivárgó kötések újratömítése Szükség szerinti kötés átalakítás Kúpos csap esetében csapszív újrazsírzás, sérülése esetén golyós csapra cserélés GM, NYSZ tömítéscsere Karimás vagy dugós zárás oldása Csap, GM és NYSZ felszerelés Fogyasztói főcsap nyitás Tömörségellenőrzés a GM, NYSZ kötésein Jogi zárak felszerelése Fényképes és egyéb dokumentáció Szivárgás műszeres behatárolása Szivárgás ideiglenes elhárítása megrendelés (költségviselés vállalása) esetén, ha a hiba javítására alkalmas az eljárás (POW-R- WRAP), Ha a szivárgás ideiglenesen nem hárítható el, fogyasztói főelzáró zárás, csatlakozóvezeték leválasztás (teletárcsa beépítés, hosszcsavar szétszedés és ledugózás), kizárási folyamat indítás Szondalyuk készítés Szivárgás műszeres behatárolása Fogyasztói főcsap zárás GM/jogi zár vizsgálat, SZABVÉT ellenőrzés GM, NYSZ leszerelés, SZABVÉT ellenőrzés Teletárcsa, zárótárcsa elhelyezés a primer és szekunder oldalba GM, NYSZ visszaszerelés Jogi zárak felszerelése Fogyasztói főelzáró zárás Csatlakozóvezeték leválasztás (PE csővégzárás, acél teletárcsa beépítés vagy hosszcsavar szétszedés és ledugózás), kizárási folyamat indítás

73 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 24. Gázszivárgás elhárítás fogyasztó vezetéken 25. Csatlakozóvezetékeken havária események kezelése 26. Felhasználói berendezéseken havária események kezelése 27. Megrendelésre végzett elosztó vezetéki leágazó-, és földi csatlakozóvezeték öszszekötése telekhatáron belül (PE-PE; PE-acél) 28. Megrendelésre végzett elosztó vezetéki leágazó-, és földi csatlakozóvezeték öszszekötése telekhatáron belül (acél-acél) sze- GM kötés Készülékelzáró relvény Fogyasztói főelzáró Fogyasztói főcsap Fogyasztói főcsap Fogyasztói főelzáró Fogyasztói főcsap Fogyasztói főelzáró Fogyasztói főcsap Szivárgás műszeres behatárolása GM/jogi zár vizsgálat, SZABVÉT ellenőrzés GM, NYSZ leszerelés, ellenőrzés Szabálytalan helyzet vizsgálat szemrevételezéssel a fogyasztói vezetéken Megrendelés (költségviselés vállalás) esetén GM kötés és szivárgó kötések újra tömítése, Fogyasztói vezeték tömörségellenőrzése zárt készülékelzáró szerelvényig, GM, NYSZ visszaszerelés, kötések tömörségének ellenőrzése, jogi zár elhelyezés, dokumentálás Megrendelés (költségviselés vállalás) hiányában, ill. nem javítható fogyasztói vezeték esetén GM betárcsázás, GM visszaszerelés, kizárás Ha a gázkészülék hibás, készülékelzáró szerelvény zárás, jogi zár elhelyezés Fényképes és egyéb dokumentáció Fogyasztói főelzáró zárás Csatlakozóvezeték leválasztás, gáztömör lezárás (teletárcsa, hosszcsavar bontás és ledugózás) Fogyasztói főcsap(ok) zárása Kizárási folyamat Fogyasztói főcsap zárás GM/jogi zár vizsgálat, SZABVÉT ellenőrzés GM, NYSZ leszerelés, SZABVÉT ellenőrzés Teletárcsa, zárótárcsa elhelyezés a primer és szekunder oldalba GM, NYSZ visszaszerelés Jogi zárak felszerelése Dokumentálás Fogyasztói főelzáró zárás Zárókupak levágás az elosztóvezetéki leágazón Csatlakozóvezeték illesztés Karmantyú, tokos szűkítő, PE-acél összekötő hegesztés Csatlakozóvezeték tömörségmérése Fogyasztói főelzáró nyitás Gáz alá helyezés, kilevegőzés Fogyasztói főelzáró zárás Tömörségmérés csatlakozóvezetéken Teletárcsa eltávolítás, karimás kötés készítés Fogyasztói főelzáró nyitás Tömörségellenőrzés oldható kötéseknél Gáz alá helyezés, kilevegőzés

74 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 29. Szabadon szerelt pincei alapvezetékek állapotvizsgálata 30. Szabadon szerelt csatlakozóvezetékek állapotvizsgálata 31. Nyomáspróba megrendelésre, műszaki-biztonsági ellenőrzés nélkül 32. Nyomásmérőhely kialakítása és üzemeltetése 33. Jogi zárak pótlása, GM lefelszereléssel Csatlakozóvezeték pincei szakasza Csatlakozóvezeték Csatlakozóvezeték GM és egyéb megbontott kötések Fogyasztói főcsap GM megbontott kötések Fogyasztói főcsap GM megbontott kötések, készülékelzáró Műszeres ellenőrzés oldható kötéseknél Szemrevételezés Szabálytalan megközelítés ellenőrzés Fényképes és egyéb dokumentáció Műszeres ellenőrzés oldható kötéseknél Szemrevételezés Szabálytalan megközelítés, födémátvezetések ellenőrzése Fényképes és egyéb dokumentáció Fogyasztói főelzáró zárás Teletárcsa beépítés vagy hosszcsavar szétszedés és ledugózás Fogyasztói főcsap zárás GM/jogi zár vizsgálat, SZABVÉT ellenőrzés GM, NYSZ leszerelés, SZABVÉT ellenőrzés Lefúvatás inert gázzal Tömörségmérés a csatlakozóvezetéken GM, NYSZ felszerelés Teletárcsa kivétel, vagy hosszcsavar összekötés Fogyasztói főelzáró nyitás Fogyasztói főcsap nyitás Gázátadás, felszálló vezeték kilevegőzés Fényképes és egyéb dokumentáció GM/jogi zár vizsgálat Fogyasztói főcsap zárás GM leszerelés, ellenőrzés, SZABVÉT ellenőrzés Fogyasztói főcsap leszerelés 1 T beépítés Fogyasztói főcsap visszaszerelés Nyomásmérő műszer felszerelés Üzembe helyezés a fogyasztói főcsap nyitásával, zárt készülékelzárókig Tömörségellenőrzés megbontott kötéseken Jogi zárak felszerelése Fényképes és egyéb dokumentáció GM és szűk környezetének fotózása a GM leszerelése előtt és után Fogyasztói főcsap zárás GM/jogi zár vizsgálat, SZABVÉT ellenőrzés GM leszerelés, SZABVÉT ellenőrzés GM felszerelés Fogyasztói főcsap nyitás Tömörségellenőrzés a GM kötésen Jogi zárak felszerelése Fényképes és egyéb dokumentáció

75 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 3. sz. melléklet: Gázmérő célzott ellenőrzésekre vonatkozó előírások 1. Személyi és irányítási feltételek Amennyiben a felhasználási helyek célzott ellenőrzését egy fő gázmérő felülvizsgáló és egy fő biztonsági feladatokat ellátó személy végzi, a helyszíni munkavégzést általános esetben és veszélyhelyzetben is a gázmérő felülvizsgáló irányítja. Amennyiben a célzott ellenőrzést egyidejűleg két vagy több gázmérő felülvizsgáló végez, a biztonságos munkavégzés érdekében az egyik munkavállalót meg kell bízni a munka irányításával. A helyszíni munkairányító kijelölése és a többiek tudomására hozása a munkát elrendelő (kiadó) feladata. A munkák során biztonsági feladatokat ellátó személy jelen lehet. A biztonsági feladatokat ellátó személy feladatai: Ha a helyszínen egy fő gázmérő felülvizsgáló végez munkát, akkor alkalmanként és kizárólag a szükséges mértékben az alábbiak szerint segíti a gázszerelő munkáját: o ellenőrzéshez szükséges eszközök, anyagok helyszínre szállítása, o normál körülmények között (nem gázveszélyes munkák során) a szerelés segítése pl. csőfogóval ellentartás oldható kötések meghúzásakor, feszülő kötéseknél, o dokumentálás munkalapon, fotókészítés, jegyzőkönyv felvétele, o ha a helyszínen gáz alatti munkavégzésre kerül sor, akkor azt legalább két fő gázmérő felülvizsgáló végezheti, a biztonsági felügyeletet ellátó személy a munkát irányító által kijelölt veszélyes zónában nem tartózkodhat (lásd 3. pont), o ha a munkavégzés során váratlan veszélyhelyzet alakul ki, akkor a munkát helyszínen irányító utasítása szerint a biztonsági felügyeletet ellátó személynek a veszélyes zónát el kell hagynia, de kommunikációs távolságon belül kell maradnia, hogy a szükséges értesítéseket megtehesse (pl. gázmérő felülvizsgáló mobiltelefonján értesíti a munkairányítót és segítséget kér), o veszélyhelyzetben, biztosítja a helyszínt, hogy illetéktelenek ne léphessenek be a veszélyes zónába, szükség esetén a tőle elvárható mértékben elsősegélyt nyújt, a szükséges értesítéseket megteszi és tájékoztatást ad, o rendkívüli és indokolt esetben a járműkategóriára érvényes vezetői engedéllyel a társaság használatában lévő gépkocsit vezeti. Ha a helyszínen legalább két fő gázmérő felülvizsgáló végez munkát, akkor a biztonsági feladatokat ellátó személynek az alapfeladatain (személy- és vagyonvédelem biztosítása) kívül egyéb feladatai nincsenek. 2. Munkaterület előzetes vizsgálata A munka megkezdése előtt a munkát helyszínen irányító személynek ellenőriznie kell a művelet biztonságos elvégezhetőségét. Amennyiben a helyszínen bármilyen olyan körülmény tapasztalható, ami a rendelkezésre álló erőforrással a munka biztonságos elvégzését veszélyessé teheti, a munka nem kezdhető meg.

76 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal A munka biztonságos elvégzését az alábbi körülmények tehetik veszélyessé: személy- és vagyonvédelem nem biztosított, (meghatározásakor a biztonsági feladatokat ellátó személy véleménye figyelembe vehető) nem megfelelő higiénés körülmények, a csatlakozóvezeték, fogyasztói főcsap, gázmérőkötés, gázmérő, illetve a gázmérő helyiségében látható fogyasztói vezeték, illetve az oldható kötések, rögzítések olyan állapota, amely a gázmérő leszerelésekor gázszivárgáshoz, gázömléshez vezethet, a fogyasztói vezeték olyan mérete, térfogata, ahol a gázmérő leszerelésekor veszélyes mennyiségű gázvisszaáramlással lehet számolni zárt térben, zárt térben a szellőztetési lehetőség hiánya stb. Ezekben az esetekben haladéktalanul tájékoztatni kell a munkairányítót, az okok közlésével. A munkairányító döntése lehet a kiegészítő munkaerő azonnali kirendelése, vagy a munka elhalasztása egy későbbi időpontra, amikor a megfelelő szerelői létszám biztosítható. 3. Gázveszélyes munkák végzése Az ellenőrzési tevékenység során a helyszíni adottságok miatt előfordulhat, hogy gázveszélyesnek számító műveleteket kell végezni, ilyen eset lehet pl.: gázmérő kötésanyag visszabontás, illegális kerülővezeték feltárása. Ha a helyszínen gáz alatti munkára kerül sor, akkor azt legalább két fő gázmérő felülvizsgáló végezheti. Ha szükséges, a munkairányítót tájékoztatni kell, aki biztosítja a szükséges létszámot. A biztonsági felügyeletet ellátó személy a munkát helyszínen irányító által kijelölt veszélyes zónában nem tartózkodhat. 4. Váratlan veszélyhelyzetek kezelése Ha az ellenőrzési tevékenység során olyan váratlan veszélyhelyzet fordul elő, amit a gázmérő felülvizsgáló nem tud kezelni, akkor haladéktalanul tájékoztatni kell a munkairányítót az okok közlésével, aki gondoskodik azonnali segítség küldéséről. Váratlan veszélyhelyzetek az alábbiakból adódhatnak: kóboráram veszélye, gázmérő leszerelésekor a fogyasztói oldalról gázkiáramlás tapasztalható illegális kerülővezeték esetén (ha abba elzáró nincs beépítve, vagy az nincs elzárva), a gázmérő leszerelésekor, vezeték megbontásakor a vezetékszakaszok, szerelvények, kötések tömörtelenné válnak stb. A helyszínen lévő gázmérő felülvizsgálónak a veszélyhelyzetet a tőle elvárható mértékben meg kell szüntetni, illetve a helyszínt biztosítania kell a segítség megérkezéséig. A munkát helyszínen irányító utasítása szerint a biztonsági felügyeletet ellátó személynek a veszélyes zónát el kell hagynia, de kommunikációs távolságon belül kell maradnia, hogy a szükséges értesítéseket megtehesse (pl. gázmérő felülvizsgáló mobiltelefonján értesíti a munkairányítót és segítséget kér).

77 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 5. A célzott ellenőrzés műveleti sorrendje GF: gázmérő felülvizsgáló BF: biztonsági feladatokat ellátó személy GM: gázmérő 2. Az ellenőrzés végrehajtása/gf 3. Szabálytalan vételezés gyanújának megállapításakor/gf Táblázat a következő oldalon folytatódik Ssz. Művelet/Felelős Előírások/Intézkedések Eszközök 1. A ellenőrzés helyszínének szemrevételezéses vizsgálata/ munkát irányító GF A vizsgálat terjedjen ki a személy- és vagyonvédelem biztosítottságára, a higiénés körülményekre, a csatlakozóvezeték, a fogyasztói főcsap, gázmérő kötés és a gázmérő helyiségében látható fogyasztói vezeték, illetve az oldható kötések, rögzítések állapotára. Bármely olyan körülmény, ami a felhasználási hely ellenőrzését veszélyessé teheti, a művelet nem kezdhető meg, az esetet a munka központi irányítójának jelezni kell, aki dönt a további lépé- Szemrevételezés sekről. GM és szűk környezetének fotózása a GM leszerelése előtt és után Fogyasztói főcsap (és ha van GM utáni elzáró) zárás GM és jogi zár vizsgálat GM leszerelés GM SZABVÉT ellenőrzés GM felszerelés Fogyasztói főcsap (GM előtti elzáró) nyitás Tömörségellenőrzés a GM kötésen Jogi zárak felszerelése Fotózás és egyéb dokumentáció Megfelelő dokumentálás, GM bezsákolása, Új GM felszerelése, Fogyasztói főcsap nyitása, Tömörségellenőrzés, Jogi zárak felszerelése Fényképezőgép, Elemlámpa, Nagyító, Fogászati tükör, Áthidaló kábel, Szereléshez szükséges szerszámok, Kontrollmérő, Endoszkóp (esetenként), Tömítőanyagok, Szivárgás jelző spray, Szivárgás kereső műszer, Jogi zárak, Dokumentumok Fényképezőgép, GM zsák, Jogi zár a zsákhoz, Szereléshez szükséges szerszámok, Tömítőanyagok, Szivárgás jelző spray, Jogi zárak

78 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Ssz. Művelet/Felelős Előírások/Intézkedések Eszközök 4. Ha a gázmérő nem szerelhető vissza/gf 5. Illegális kerülővezeték feltárása esetén/gf 6. Váratlan veszélyhelyzetek kezelése Dokumentálás, Gázmérő kötésanyag visszabontás, Vezeték ledugózása Dugó plombálása A művelet gázveszélyes, azt legalább 2 fő GF végezheti, a munkát helyszínen irányító által kijelölt veszélyes zónában BF vagy illetéktelen személy nem tartózkodhat. Gázmérő előtti első szakaszolási lehetőségnél az oldható kötés megbontása, A gáz betáplálás irányából a vezeték fémes lezárása. A művelet gázveszélyes, azt legalább 2 fő GF végezheti, a munkát helyszínen irányító által kijelölt veszélyes zónában BF vagy illetéktelen személy nem tartózkodhat. Kóboráram észlelése esetén a vizsgálat nem kezdhető meg, illetve nem folytatható. Fogyasztó oldali gázkiáramlás észlelése esetén a gázmérőt vissza kell szerelni, a légtérfigyelő műszer által jelezett érték alapján a munkát irányító GF dönti el a még elvégezhető munkákat. A gázkiáramlásról haladéktalanul tájékoztatni kell a munkairányítót, aki intézkedik a szükséges szakemberek helyszínre irányítására. A segítség helyszínre érkezését követően, illetve biztonságos környezetben a táblázat 5. pontja szerint kell eljárni. Tömörtelenné váló vezetékszakaszok, szerelvények, kötések, tömítések esetén a gázkiáramlást ideiglenesen meg kell szüntetni, szükség esetén segítséget kell hívni. A segítség helyszínre érkezését követően a táblázat 5. pontja szerint kell eljárni. Szereléshez szükséges szerszámok, Tömítőanyagok, Szivárgás jelző spray, Jogi zárak Karimás kötés vagy hosszcsavar szétszedéséhez szükséges szerszámok, Teletárcsa, Karima csavarok, Karima tömítések, Tömítőanyagok, Szivárgásjelző spray, Légtérfigyelésre alkalmas műszer Szikramentes szerszámok Tömítőanyagok Szivárgásjelző spray, Légtérfigyelésre alkalmas műszer Előre feltömített dugók Nedves rongy Csőjavító szalag (POW- R WRAP)

79 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal 4. sz. melléklet: A szivárgáskereső és gázkoncentráció mérő műszerek használata A műszerekkel szemben támasztott követelmények A föld alatt húzódó gázvezeték szivárgáskereső műszere legyen: kalibrált, lángionizáció mérési elven működő, metán (CH 4 ) érzékelésére alkalmas, nem RB-s kivitelű, ppm mérési tartományú, 1 ppm CH 4 legalacsonyabb érzékenységű, beállítható 10 ppm riasztási határú, szivattyús (diffúziós műszer nem alkalmas), harang és/vagy szőnyegszondával ellátva. A szivárgáskereső műszerrel végzett vizsgálatot követően szondalyuk készítéssel és gázkoncentráció mérésekkel is ellenőrizni kell a nyomvonalat. A föld alatt húzódó gázvezeték feletti gázkoncentráció mérésére alkalmas behatároló műszer legyen: kalibrált, katalatikus, és vagy hővezetőképesség mérési elven működő, metán (CH 4 ) érzékelésére alkalmas, lehetőleg RB-s kivitelű, a többféle igény kielégítésére, 0 5tf% és 0 100tf% mérési tartománnyal is rendelkezzen, már, 0,1tf% CH 4 kimutatására alkalmas. Az épületen belüli szivárgásmentesség ellenőrzéséhez alkalmazott szivárgásjelző műszer legyen: kalibrált, kézben tartható, lehetőség szerint hosszított érzékelő szárú, félvezető, vagy katalitikus mérési elven működő, metán (CH 4 ) érzékelésére alkalmas, ppm (0-5tf%) mérési tartományú, a koncentrációtól függő riasztású, rögzített riasztás a méréshatár elérésekor. Az erre a feladatra rendszeresített műszereknél az RB-s kivitel nem követelmény. A műszer bekapcsolt állapotában végig kell ellenőrizni a nyomvonalat, a hegesztett, forrasztott, préselt, menetes, karimás stb. kötéseket külön is ellenőrizni kell.

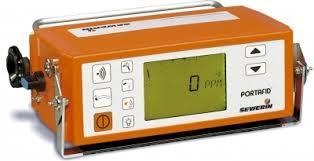

80 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal Az NKM Földgázhálózati Kft. által alkalmazott műszerek használata, kezelése A műszerek kezelésében érintett munkavállalók a műszerek kezelési utasításait, az elméleti és gyakorlati oktatás ismereteit kötelesek alkalmazni, betartani. Az előírások és oktatások alapján az alapvető ismeretek összefoglalása: PORTAFID M3 1. Rendeltetés: csak a földi gázvezeték szivárgáskutatására alkalmas, esőmentes időben, mely műveletet kizárólag az NKM Földgázhálózati Kft. munkatársa végezhet. 2. Csak érvényes kalibrálási bizonylattal használható, ennek mindig a műszerdobozban kell lennie. A kalibrációt megadott időszakonként, a gyártó előírásai szerint el kell végeztetni, erről az NKM Földgázhálózati Kft. által végzett munkák során a raktáros gondoskodik. 3. A műszer felvétele (a helyszínre kivonulás) előtt ellenőrizni kell a tartozékok meglétét és megfelelőségét, az akku és a palack megfelelő töltöttségét. 4. Ellenőrizni kell a harangszondában a szűrő meglétét, állapotát. Szükség esetén a szűrőt pótolni, cserélni kell. 5. Csatlakoztatni kell a harangszondát. 6. Nyitni kell az égőgáz (hidrogén-nitrogén elegy) palackjának csapját. 7. A műszert be kell kapcsolni, majd megvárni, hogy használatra késszé váljon (stabil 0 érték a kijelzőn). Szükség esetén a rendszeresített imbuszkulccsal finomhangolást kell végezni az égőgáz nyomásával kapcsolatban (1 bar értékre). 8. A nyomvonalat a szonda vonszolásával, lassú járás tempójában lehetőség szerint a közelben lévő repedéseket, falsíkot valamint a közelben található kábelaknákat, vízóraaknát végig kell járni, tapogatni. Célszerű lehet még a csatornaaknákat is ellenőrizni, de ott nagyobb a valószínűsége a hibás gázjelzésnek! 9. A műszer működéséből adódóan a gáz érzékelése és jelzése között kb. 10 másodperc telik el, ezt a szivárgás behatárolásakor figyelembe kell venni. 10. Ha a műszer szivárgást jelez, kb. 100 ppm érték felett át kell térni a szondalyuk készítésre és a behatárolásra. 11. Ha a műszer 100 ppm feletti értéket mutat, ismételt mérés előtt a szondát gázmentes légtérmintával át kell szellőztetni (legalább 10 másodperc). 12. A műszer élettartamának növelése érdekében a 100 ppm feletti koncentráció tartós mérését kerülni kell. 13. A műszer nem RB-s kivitelű, zárt térben koncentráció mérésére nem használható! 14. A műszer kikapcsolása után zárni kell az égőgáz (hidrogén-nitrogén elegy) palackjának csapját.

81 Hatálybalépés időpontja: május 11. Módosítás száma: / 81 oldal VARIOTEC 4xx 1. Rendeltetés: földi és (korlátozottan) szabadon szerelt gázvezeték gázkoncentráció mérésére, légtérfigyelésre alkalmas, esőmentes időben, mely műveletet kizárólag az NKM Földgázhálózati Kft. munkatársa végezhet. Belső adattárolóval rendelkezik. 2. Csak érvényes kalibrálási bizonylattal használható, ennek mindig a műszerdobozban kell lennie. A kalibrációt megadott időszakonként, a gyártó előírásai szerint el kell végeztetni, erről a raktáros gondoskodik. 3. A műszer felvétele (a helyszínre kivonulás) előtt ellenőrizni kell az tartozékok meglétét és megfelelőségét, az akku megfelelő töltöttségét. 4. Földi vezeték vizsgálatakor szondalyukat kell készíteni. A kézi szondalyuk csak a nem szilárd burkolatokban, illetve a burkolat repedéseinél és a szilárd burkolat mellett (pl. szegélykő) készíthető. Ha felülvizsgálat során nem kerülhető el a szilárd burkolat megfúrása, akkor azt a hálózatüzemeltetési osztálytól kell megrendelni. 5. Csatlakoztatni kell a szondát. 6. A műszert be kell kapcsolni. 7. Földi vezeték vizsgálatakor a szondát a szondalyukba kell helyezni. Vízzel, folyadékkal telt szondalyukban mérés nem végezhető! 8. El kell végezni a mérést. 9. A műszer RB-s kivitelű, zárt térben koncentráció mérésére is használható! 1. Rendeltetés: szabadon szerelt gázvezetékek szivárgásmentességének ellenőrzése. 2. Csak érvényes kalibrálási bizonylattal használható, ennek mindig a műszer mellett kell lennie. A kalibrációt megadott időszakonként, a gyártó előírásai szerint el kell végeztetni, erről a raktáros gondoskodik. 3. A műszer nem RB-s kivitelű, ezért zárt térbe csak bekapcsolt állapotában vihető be! 4. Működéséből adódóan nagy a műszer keresztérzékenysége, egyéb anyagra (pl. festék, hígító, pára) is jelezhet, ezért ha a műszer a gázvezetéken szivárgást jelez, akkor azt szivárgásjelző spray-vel mindig ellenőrizni kell. VÖLGAS
