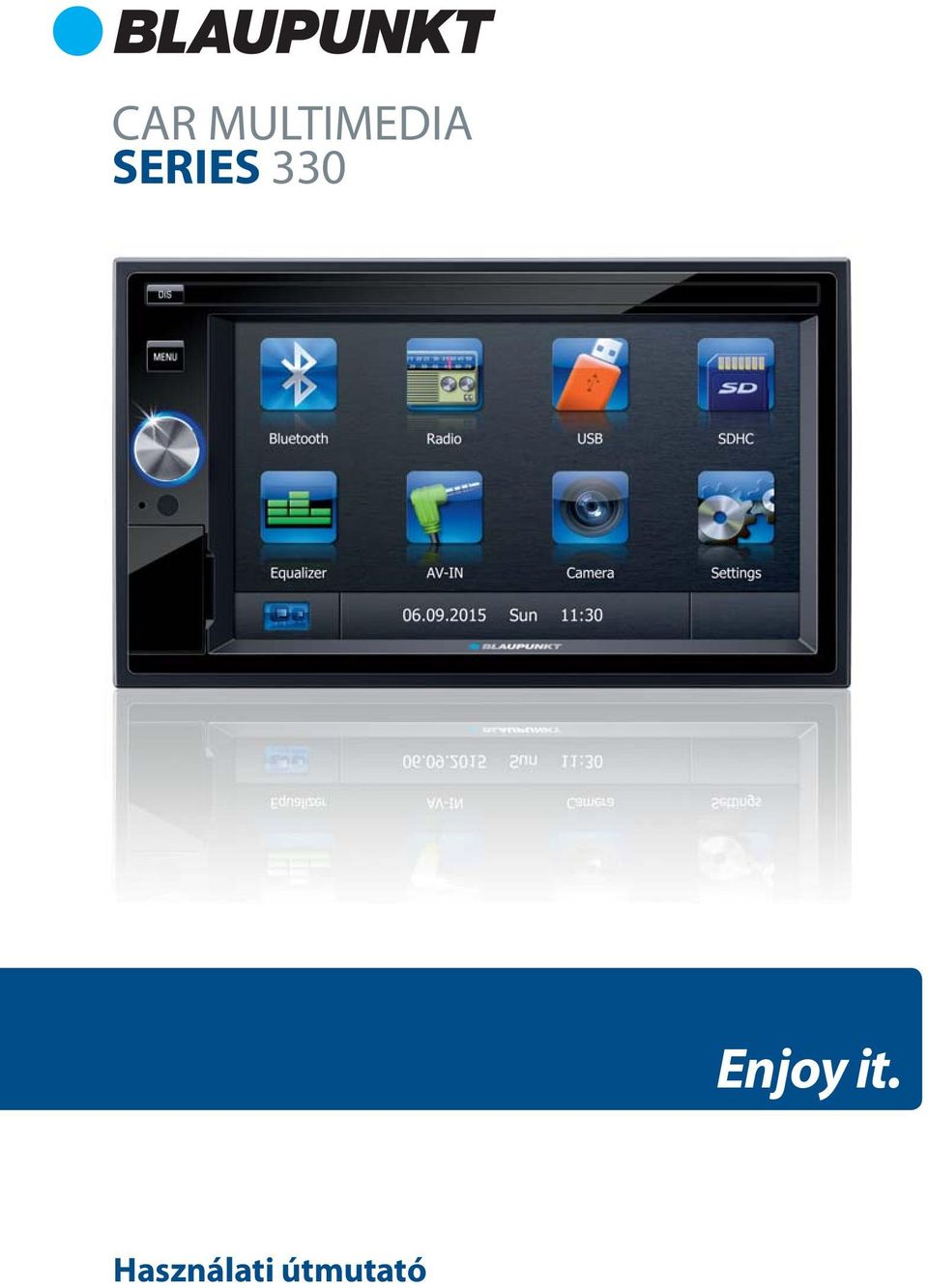

1 CAR MULTIMEDIA SERIES 330 Enjoy it. Használati útmutató

2 Kezelőelemek készülék DIS gomb Röviden megnyomva: képernyő fényerejének beállítása Hosszan megnyomva: képernyő kikapcsolása 2 MENU gomb Röviden nyomva: a főmenü megjelenítése A főmenüben: az aktív forrás menüjének megjelenítése Hosszan megnyomva: Bluetooth funkció közvetlen hívása 3 Forgatható nyomógomb Röviden nyomva: a készülék bekapcsolása Üzem közben: a hangforrás lenémítása (Mute) Hosszan nyomva: a készülék kikapcsolása Forgatás: hangerő beállítása 4 Infraérzékelő távirányításhoz 5 Mikrofon 6 Fedőlap 7 Reset gomb (visszaállítás) Csak nyitott fedél mellett hozzáférhető A készülék eredeti, gyári beállításainak visszaállítása. Figyelem! Minden személyes beállítás törlődik! 8 microsd-kártyaolvasó Csak nyitott fedél mellett hozzáférhető 9 AV-IN-aljzat Csak nyitott fedél mellett hozzáférhető : USB-aljzat Csak nyitott fedél mellett hozzáférhető ; Az érintőképernyő kezelőfelülete 2

3 Kezelőelemek távirányítás ? HOME gomb A főmenü megjelenítése A főmenüben: az aktív forrás menüjének DIS gomb Röviden megnyomva: képernyő fényerejének beállítása Hosszan megnyomva: képernyő kikapcsolása A RADIO gomb A rádió üzemmód elindítása B SDHC gomb A microsdhc-üzemmód elindítása C AV IN gomb Az AV-IN üzemmód elindítása D gomb A hangfájlok nézetének megjelenítése A kép részletének nagyítása E / BAND gomb Mappanézetének megjelenítése A hullámsáv/memóriaszint kiválasztása F AUDIO gomb Nincs funkció G EQ gomb Az Equalizer menü megjelenítése H / / / gomb Navigálás a menükben/listákban Az adó manuális beállítása ( / ) Elmentett adó lehívása ( / ) I OK gomb A beállítások elfogadása J MENU gomb Mappa- vagy fájllista megjelenítése K 0-9 számgombok L M N O / RPT gomb Ismétlési funkció gomb A megadott adat utolsó karakterének törlése / MIX gomb Véletlenszerű lejátszás gomb Hívás befejezése/elutasítása P gomb Hívás fogadása Q GOTO gomb A cím, film vagy lejátszási időpont közvetlen kiválasztása R gomb A hangforrás lenémítása S SETUP gomb A Beállítások menü megjelenítése T VOL + / gomb Hangerő beállítása U V gomb A filmek nézetének megjelenítése gomb A képek nézetének megjelenítése W gomb A lejátszás elindítása vagy megszakítása X / gomb A cím vagy film kiválasztása Gyors keresés Y USB gomb Az USB-üzemmód elindítása Z BT gomb A Bluetooth használatának indítása / POWER gomb A készülék be- és kikapcsolása \ SRC gomb Forrás kiválasztása 3

4 Tartalom Biztonsági tudnivalók... 5 Alkalmazott szimbólumok...5 Közlekedésbiztonság...5 Általános biztonsági tudnivalók...5 Megfelelőségi nyilatkozat...5 Tisztítási tájékoztatók... 5 Ártalmatlanítási tájékoztatók... 5 A csomag tartalma... 5 Üzembe helyezés... 6 Be- és kikapcsolás...6 Hangerő...6 Főmenü...6 Vételi régió beállítása...6 Rádió üzemmód... 6 A rádió üzemmód elindítása...6 Memóriaszint kiválasztása...6 Adó beállítása...7 Az adó manuális mentése...7 Az adó automatikus elmentése (Travelstore)...7 Belehallgatás adókba...7 RDS be- és kikapcsolása...7 A REG funkció (regionális adók) be- és kikapcsolása...7 Az AF funkció (alternatív frekvenciák) be- és kikapcsolása...8 Az állomáskereső érzékenységének beállítása...8 Műsortípus kiválasztása és keresés indítása...8 A közlekedési információk előnyben részesítésének be- és kikapcsolása...8 USB/microSDHC lejátszása... 8 Alapvető információk...8 USB-adathordozó...9 microsdhc-kártya...9 Hanglejátszás USB-adathordozó vagy microsdhc-kártya forrásról...9 Film lejátszása USB-adathordozó vagy microsdhc-kártya forrásról Kép megjelenítése USB-adathordozó vagy microsdhc-kártya forrásról A Bluetooth használata A Bluetooth használatának indítása Bluetooth eszköz felismertetése Telefonálás - Bluetooth Hanglejátszás Bluetooth Bluetooth beállítások Külső hang- és videóforrások AV-IN aljzat Videobemenet Külső monitor Hangbeállítások Hangerőmegosztás (Fader/Balance) Equalizer Alapbeállítások Általános Hang Idő Nyelv Bluetooth Hangerő Hasznos információk Garancia Szerviz Csatlakozási ábra Függelék

5 Biztonsági tudnivalók Tisztítási tudnivalók Ártalmatlanítási tájékoztatók A szállítási csomag tartalma Biztonsági tudnivalók Az autórádió a technika jelenlegi állásának és az általánosan elismert biztonságtechnikai szabályoknak megfelelően készült. Ennek ellenére veszélyek léphetnek fel, amennyiben az ebben az utasításban leírt biztonsági tudnivalókat nem veszi figyelembe. A bevezető a legfontosabb funkciókat ismerteti. Olvassa el gondosan és figyelmesen az utasítást, mielőtt használná az autórádiót. Őrizze meg ezt az utasítást és gondoskodjon arról, hogy minden felhasználó számára elérhető legyen. Az autórádiót harmadik személy számára kizárólag ezen utasítással együtt adja tovább. Ezen kívül vegye figyelembe azokat az utasításokat, melyek azokra a készülékekre vonatkoznak, melyeket ezzel az autórádióval együtt használ. Alkalmazott szimbólumok Ebben az utasításban az alábbi szimbólumok kerülnek alkalmazásra: VESZÉLY! Sérülésekre figyelmeztet VESZÉLY! Nagy hangerőre figyelmeztet A CE-jelzés igazolja az EU-irányelvek betartását. Egy kezelési lépést jelöl Egy felsorolást jelöl Közlekedésbiztonság Kérjük, figyeljen a közlekedésbiztonsággal kapcsolatos alábbi figyelmeztetésekre: Használja úgy a készülékét, hogy gépjárművét közben biztonságosan tudja vezetni. Bizonytalan helyzetekben inkább álljon meg egy arra alkalmas helyen, és kezelje a készüléket álló gépkocsiban. A gépjármű vezetője nem használhatja azokat az alkalmazásokat, amelyek a figyelmét elvonják a forgalomról (a készülék funkcióitól függően ilyen például a videók megtekintése stb.). A készüléket mindig közepes hangerőn hallgassa, egyrészt saját hallásának megóvása érdekében, másrészt azért, hogy a hangos figyelmeztetéseket (pl. rendőrségi sziréna) minden esetben meghallja. A néma üzemmód szüneteiben (pl. a hangforrás változtatásakor) a hangerő megváltoztatása nem hallható. Ne változtasson a hangerőn ezen szünetek ideje alatt. Általános biztonsági tudnivalók Rendeltetésszerű használat Ez az autórádió 12 Voltos fedélzeti feszültséggel rendelkező gépjárműbe történő beszerelésre és használatra való, és DIN-nyílásba kell beszerelni. Vegye figyelembe a készülék teljesítményhatárait. Az esetleges javításokat és adott esetben a beszerelést is szakemberrel célszerű elvégeztetni. Beszerelési utasítások Az autórádiót csak abban az esetben építse be, ha gyakorlata van autórádiók beszerelésében és gépjárműve elektromos szerelvényeit ismeri. Vegye figyelembe az utasítás végén található csatlakoztatási ábrát. Megfelelőségi nyilatkozat A Blaupunkt Technology GmbH ezennel kijelenti, hogy a készülék az 1999/5/EK irányvonal vonatkozó előírásainak, alapvető követelményeinek megfelel. A megfelelőségi nyilatkozat a honlapról tölthető le. Tisztítási tájékoztatók Az oldószerek, tisztítószerek és súrolószerek, valamint a műszerfalápoló spray-k és műanyagápoló szerek olyan anyagokat tartalmazhatnak, melyek megtámadják az autórádió felületét. Az autórádió tisztításához kizárólag száraz vagy enyhén nedves törlőkendőt használjon. Ártalmatlanítási tájékoztatók Régi készülékét ne dobja a háztartási hulladékba! A használt készülék, távirányító és elem ártalmatlanításához vegye igénybe a rendelkezésre álló viszszaváltó- és gyűjtőhelyeket. A csomag tartalma A szállított csomagban található: Autórádió Távirányító (elemmel) Bluetooth-os külső mikrofon Rövid útmutató Tartókeret A kisebb részeket tartalmazó csomag Szerelékek Csatlakozókábel 5

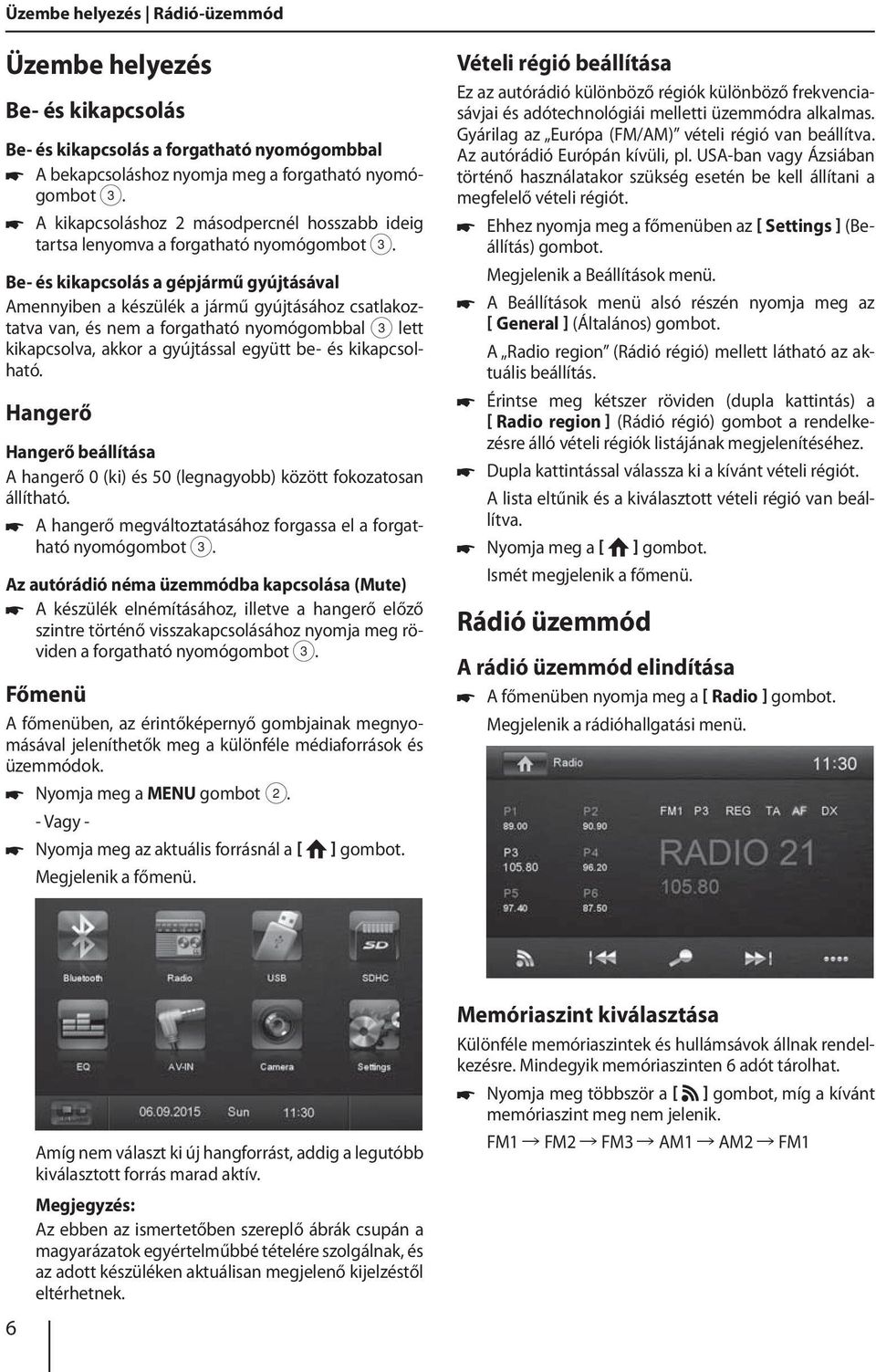

6 Üzembe helyezés Rádió-üzemmód Üzembe helyezés Be- és kikapcsolás Be- és kikapcsolás a forgatható nyomógombbal A bekapcsoláshoz nyomja meg a forgatható nyomógombot 3. A kikapcsoláshoz 2 másodpercnél hosszabb ideig tartsa lenyomva a forgatható nyomógombot 3. Be- és kikapcsolás a gépjármű gyújtásával Amennyiben a készülék a jármű gyújtásához csatlakoztatva van, és nem a forgatható nyomógombbal 3 lett kikapcsolva, akkor a gyújtással együtt be- és kikapcsolható. Hangerő Hangerő beállítása A hangerő 0 (ki) és 50 (legnagyobb) között fokozatosan állítható. A hangerő megváltoztatásához forgassa el a forgatható nyomógombot 3. Az autórádió néma üzemmódba kapcsolása (Mute) A készülék elnémításához, illetve a hangerő előző szintre történő visszakapcsolásához nyomja meg röviden a forgatható nyomógombot 3. Főmenü A főmenüben, az érintőképernyő gombjainak megnyomásával jeleníthetők meg a különféle médiaforrások és üzemmódok. Nyomja meg a MENU gombot 2. - Vagy - Nyomja meg az aktuális forrásnál a Megjelenik a főmenü. ] gombot. Vételi régió beállítása Ez az autórádió különböző régiók különböző frekvenciasávjai és adótechnológiái melletti üzemmódra alkalmas. Gyárilag az Európa (FM/AM) vételi régió van beállítva. Az autórádió Európán kívüli, pl. USA-ban vagy Ázsiában történő használatakor szükség esetén be kell állítani a megfelelő vételi régiót. Ehhez nyomja meg a főmenüben az Settings ] (Beállítás) gombot. Megjelenik a Beállítások menü. A Beállítások menü alsó részén nyomja meg az General ] (Általános) gombot. A Radio region (Rádió régió) mellett látható az aktuális beállítás. Érintse meg kétszer röviden (dupla kattintás) a Radio region ] (Rádió régió) gombot a rendelkezésre álló vételi régiók listájának megjelenítéséhez. Dupla kattintással válassza ki a kívánt vételi régiót. A lista eltűnik és a kiválasztott vételi régió van beállítva. Nyomja meg a ] gombot. Ismét megjelenik a főmenü. Rádió üzemmód A rádió üzemmód elindítása A főmenüben nyomja meg a Radio ] gombot. Megjelenik a rádióhallgatási menü. 6 Amíg nem választ ki új hangforrást, addig a legutóbb kiválasztott forrás marad aktív. Megjegyzés: Az ebben az ismertetőben szereplő ábrák csupán a magyarázatok egyértelműbbé tételére szolgálnak, és az adott készüléken aktuálisan megjelenő kijelzéstől eltérhetnek. Memóriaszint kiválasztása Különféle memóriaszintek és hullámsávok állnak rendelkezésre. Mindegyik memóriaszinten 6 adót tárolhat. Nyomja meg többször a ] gombot, míg a kívánt memóriaszint meg nem jelenik. FM1 FM2 FM3 AM1 AM2 FM1

7 Rádió-üzemmód Adó beállítása Az adó manuális beállítása A frekvencia lépésenkénti módosításához nyomja meg egy vagy több alkalommal röviden a ] vagy ] gombot. Az adó frekvenciájának közvetlen beállítása Amennyiben ismeri a keresett adó frekvenciáját, úgy azt az érintőképernyőn közvetlenül is megadhatja. További kezelési lehetőségek megjelenítéséhez nyomja meg a ] gombot. Nyomja meg a ] gombot. Ekkor megjelenik a frekvencia megadására szolgáló számmező. Ennek segítségével adja meg a keresett adó frekvenciáját. Nyomja meg a OK ] gombot. Megjelenik a rádióhallgatási menü, és a megadott frekvenciához tartozó adó lesz aktív. Adókereső indítása Az adókereső a ] vagy ] gomb kb. 2 másodpercig tartó megnyomásával indítható el. A következő fogható adó beállításra kerül. Megjegyzés: Az Európa vételi régiónál: Az FM-hullámsávon, bekapcsolt közlekedési információ előnyben részesítés esetén csak közlekedési információs adókat ment el a készülék. Az adó manuális mentése A ] gombbal válassza ki a kívánt memóriaszintet. Adott esetben állítsa be a kívánt adót. Tartsa nyomva a P1 ] - P6 ] gombok valamelyikét kb. 2 másodpercig az aktuális adó adott gombhoz való mentéséhez. Az adó mentésre kerül. Az adó automatikus elmentése (Travelstore) A Travelstore funkcióval automatikusan kikeresheti és az aktuális memóriafelületen tárolhatja a régió 6 legerősebb adóját. A memóriafelületen korábban tárolt adók ekkor törlődnek. Válasszon egy memóriafelületet. További kezelési lehetőségek megjelenítéséhez nyomja meg a ] gombot. Nyomja meg a TS ] gombot. A tuner elindítja az automatikus adókeresőt. Amint befejeződik az elmentés, a kiválasztott szint 1. memóriahelyén található adó lesz hallható. Megjegyzés: Az Európa vételi régiónál: Bekapcsolt közlekedési információ előnyben részesítés esetén csak közlekedési információs adókat ment el a készülék. Belehallgatás adókba A Scan (keresés) funkcióval az aktuális hullámsávon fogható összes adó néhány másodpercre megszólaltatható. Nyomja meg a ] gombot. A Scan Searching (adó keresése) adókat keres a hullámsávban. Minden fogható adó néhány másodpercre megszólal. A ] gomb ismételt megnyomásával a már lejátszott adó újra kiválasztásra kerül és megszólal. RDS be- és kikapcsolása Az Európa vételi régióban számos FM-adó a műsor mellett RDS-jelet (Radio Data System) is sugároz, amely kiegészítő funkciókat (pl. az adó nevének megjelenítése) is elérhetővé tesz. További kezelési lehetőségek megjelenítéséhez nyomja meg a ] gombot. Az RDS funkció be-, ill. kikapcsolásához nyomja meg az RDS ] gombot. Az RDS funkció bekapcsolt állapotában az RDS kijelzés fehéren jelenik meg. A kiegészítő kezelési lehetőségek kikapcsolásához nyomja meg a ] gombot, vagy várjon, amíg automatikusan kikapcsolnak. A REG funkció (regionális adók) be- és kikapcsolása Néhány RDS adó bizonyos időközönként felosztja sugárzott programját különböző regionális adók különböző témájú adására. Bekapcsolt REG funkció mellett a készülék csak olyan beállított adók alternatív frekvenciáira kapcsol, melyeken ugyanaz a regionális program kerül sugárzásra. A REG funkció be-, ill. kikapcsolásához nyomja meg a REG ] gombot. Ha a REG funkció be van kapcsolva, akkor a REG gomb világít. 7

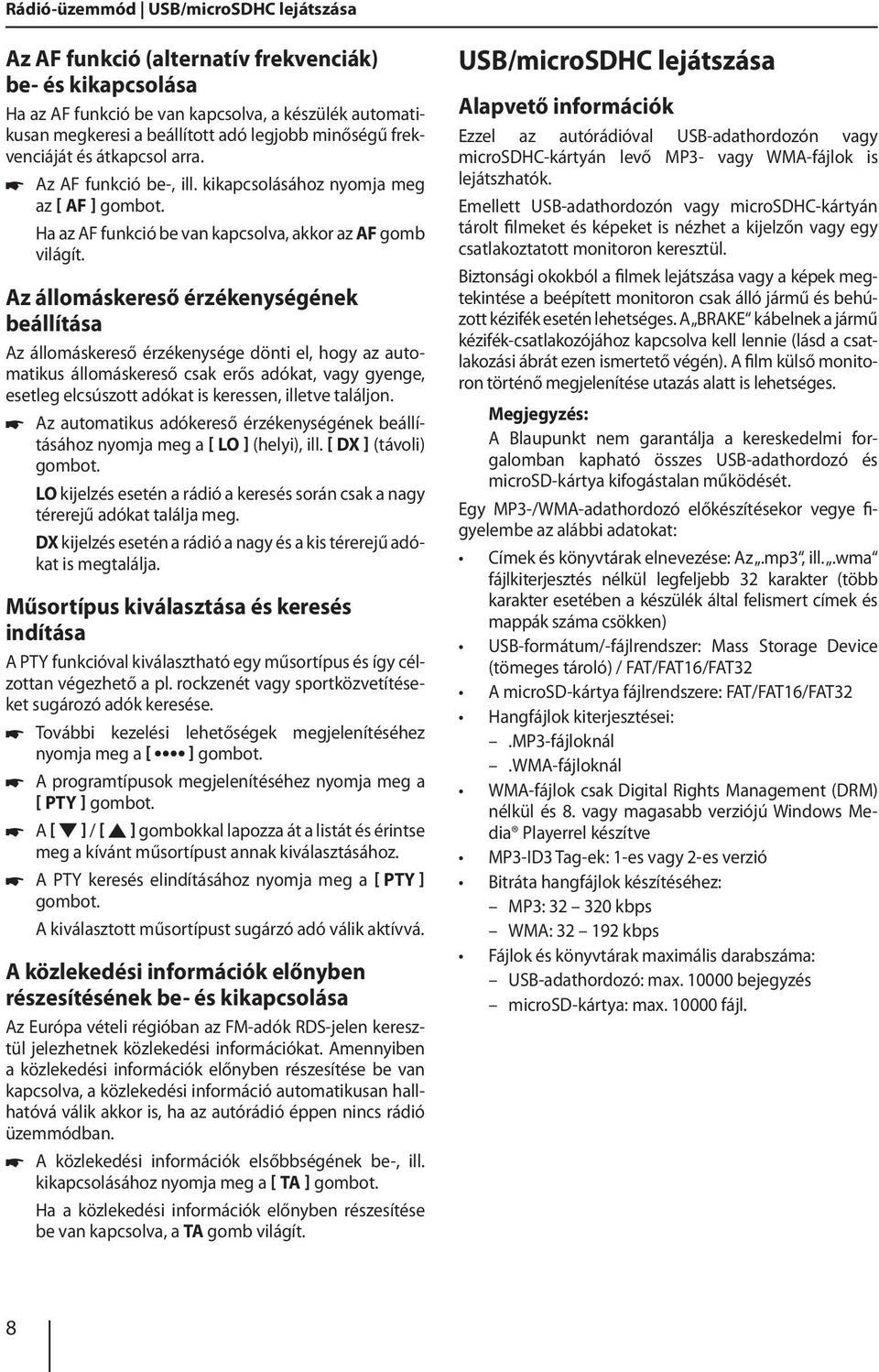

8 Rádió-üzemmód USB/microSDHC lejátszása Az AF funkció (alternatív frekvenciák) be- és kikapcsolása Ha az AF funkció be van kapcsolva, a készülék automatikusan megkeresi a beállított adó legjobb minőségű frekvenciáját és átkapcsol arra. Az AF funkció be-, ill. kikapcsolásához nyomja meg az AF ] gombot. Ha az AF funkció be van kapcsolva, akkor az AF gomb világít. Az állomáskereső érzékenységének beállítása Az állomáskereső érzékenysége dönti el, hogy az automatikus állomáskereső csak erős adókat, vagy gyenge, esetleg elcsúszott adókat is keressen, illetve találjon. Az automatikus adókereső érzékenységének beállításához nyomja meg a LO ] (helyi), ill. DX ] (távoli) gombot. LO kijelzés esetén a rádió a keresés során csak a nagy térerejű adókat találja meg. DX kijelzés esetén a rádió a nagy és a kis térerejű adókat is megtalálja. Műsortípus kiválasztása és keresés indítása A PTY funkcióval kiválasztható egy műsortípus és így célzottan végezhető a pl. rockzenét vagy sportközvetítéseket sugározó adók keresése. További kezelési lehetőségek megjelenítéséhez nyomja meg a ] gombot. A programtípusok megjelenítéséhez nyomja meg a PTY ] gombot. A ] / ] gombokkal lapozza át a listát és érintse meg a kívánt műsortípust annak kiválasztásához. A PTY keresés elindításához nyomja meg a PTY ] gombot. A kiválasztott műsortípust sugárzó adó válik aktívvá. A közlekedési információk előnyben részesítésének be- és kikapcsolása Az Európa vételi régióban az FM-adók RDS-jelen keresztül jelezhetnek közlekedési információkat. Amennyiben a közlekedési információk előnyben részesítése be van kapcsolva, a közlekedési információ automatikusan hallhatóvá válik akkor is, ha az autórádió éppen nincs rádió üzemmódban. A közlekedési információk elsőbbségének be-, ill. kikapcsolásához nyomja meg a TA ] gombot. Ha a közlekedési információk előnyben részesítése be van kapcsolva, a TA gomb világít. USB/microSDHC lejátszása Alapvető információk Ezzel az autórádióval USB-adathordozón vagy microsdhc-kártyán levő MP3- vagy WMA-fájlok is lejátszhatók. Emellett USB-adathordozón vagy microsdhc-kártyán tárolt filmeket és képeket is nézhet a kijelzőn vagy egy csatlakoztatott monitoron keresztül. Biztonsági okokból a filmek lejátszása vagy a képek megtekintése a beépített monitoron csak álló jármű és behúzott kézifék esetén lehetséges. A BRAKE kábelnek a jármű kézifék-csatlakozójához kapcsolva kell lennie (lásd a csatlakozási ábrát ezen ismertető végén). A film külső monitoron történő megjelenítése utazás alatt is lehetséges. Megjegyzés: A Blaupunkt nem garantálja a kereskedelmi forgalomban kapható összes USB-adathordozó és microsd-kártya kifogástalan működését. Egy MP3-/WMA-adathordozó előkészítésekor vegye figyelembe az alábbi adatokat: Címek és könyvtárak elnevezése: Az.mp3, ill..wma fájlkiterjesztés nélkül legfeljebb 32 karakter (több karakter esetében a készülék által felismert címek és mappák száma csökken) USB-formátum/-fájlrendszer: Mass Storage Device (tömeges tároló) / FAT/FAT16/FAT32 A microsd-kártya fájlrendszere: FAT/FAT16/FAT32 Hangfájlok kiterjesztései:.mp3-fájloknál.wma-fájloknál WMA-fájlok csak Digital Rights Management (DRM) nélkül és 8. vagy magasabb verziójú Windows Media Playerrel készítve MP3-ID3 Tag-ek: 1-es vagy 2-es verzió Bitráta hangfájlok készítéséhez: MP3: kbps WMA: kbps Fájlok és könyvtárak maximális darabszáma: USB-adathordozó: max bejegyzés microsd-kártya: max fájl. 8

9 USB/microSDHC lejátszása USB-adathordozó A készülék rendelkezik egy USB-csatlakozóval az előoldali fedőlap alatt. USB-adathordozó csatlakoztatása Nyissa fel a forgatható nyomógomb alatt található fedőlapot 6. Csatlakoztassa az adathordozót az USB-aljzatba :. A készülék automatikusan USB-üzemmódba kapcsol. Az adatok beolvasása után a lejátszás az első olyan médiafájllal indul, amelyet a készülék fel tud ismerni. Az adathordozó összes mappájának és fájljának megjelenítéséhez nyomja meg a ] gombot. - Vagy - Az adathordozó összes audiofájljának megjelenítéséhez nyomja meg a ] gombot. USB-adathordozó eltávolítása Kapcsolja ki a készüléket. Húzza ki az USB-adathordozót. microsdhc-kártya A készülék rendelkezik egy microsdhc-aljzattal az előoldali fedőlap alatt. microsdhc-kártya behelyezése Nyissa fel a forgatható nyomógomb alatt található fedőlapot 6. Tolja be az microsdhc-kártyát a nyomtatott oldalával bal felé (a lapos sarkával felfelé) és az érintkezőkkel előrefelé az aljzatba 8, amíg a helyére nem kattan. A készülék automatikusan microsdhc-üzemmódba kapcsol. Az adatok beolvasása után a lejátszás az első olyan médiafájllal indul, amelyet a készülék fel tud ismerni. ] Oldalankénti lapozás a listában. ] Oldalankénti lapozás a listában. ] Váltás a felső szintű mappára. ] A kijelölt mappa megnyitása, illetve a szám elindítása. - Vagy - Érintse meg kétszer röviden (dupla kattintás) a mappa vagy szám nevét. Megnyílik a mappa/elindul a szám. ] Kilépés a mappa- vagy fájllistából. Ha elindított egy számot, akkor megjelenik a lejátszási menü. microsdhc-kártya kivétele Nyissa fel a fedőlapot 6. Nyomja be az microsdhc-kártyát, amíg ki nem oldódik. Húzza ki az microsdhc-kártyát az aljzatból 8. Hanglejátszás USB-adathordozó vagy microsdhc-kártya forrásról A hangfájlok (MP3/WMA) lejátszásának az elve minden adathordozó esetén azonos. A főmenüben válassza ki a kívánt forrást. A készülék a kiválasztott hangforrásra vált és elindul a lejátszás. Ha a lejátszás nem a hanglejátszással indul, nyomja meg a ] gombot a mappa-, illetve fájllistába való belépéshez. ] Mappa- vagy fájllista megjelenítése. ] Röviden megnyomva: számkiválasztás. Hosszan megnyomva: gyors keresés. / ] A lejátszás megszakítása vagy folytatása. ] Röviden megnyomva: számkiválasztás. Hosszan megnyomva: gyors keresés. ] További kezelési lehetőségek megjelenítése. 9

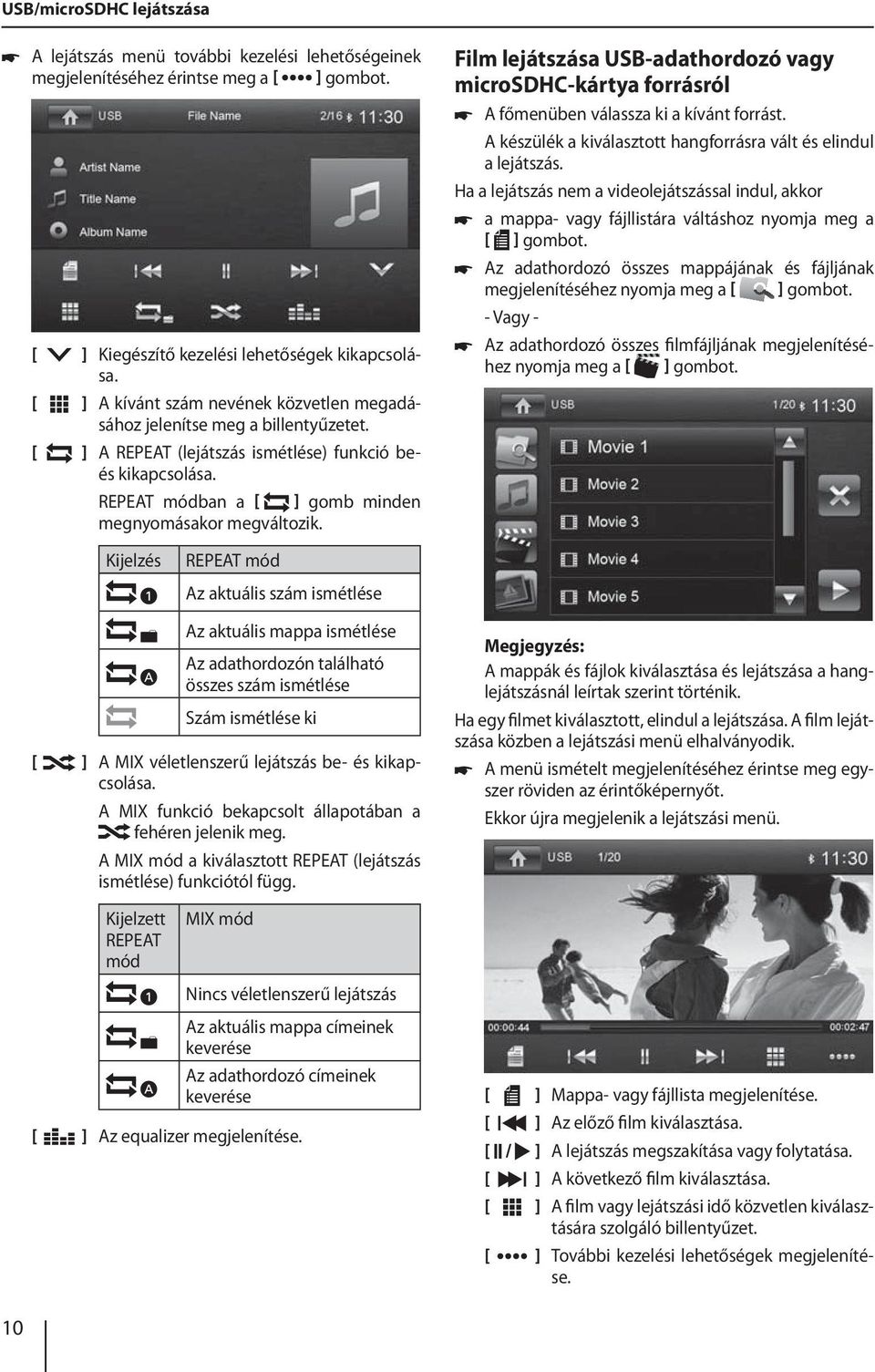

10 USB/microSDHC lejátszása 쏅 A lejátszás menü további kezelési lehetőségeinek megjelenítéséhez érintse meg a ] gombot. ] Kiegészítő kezelési lehetőségek kikapcsolása. ] A kívánt szám nevének közvetlen megadásához jelenítse meg a billentyűzetet. ] A REPEAT (lejátszás ismétlése) funkció beés kikapcsolása. REPEAT módban a ] gomb minden megnyomásakor megváltozik. Kijelzés Film lejátszása USB-adathordozó vagy microsdhc-kártya forrásról 쏅 A főmenüben válassza ki a kívánt forrást. A készülék a kiválasztott hangforrásra vált és elindul a lejátszás. Ha a lejátszás nem a videolejátszással indul, akkor 쏅 a mappa- vagy fájllistára váltáshoz nyomja meg a ] gombot. 쏅 Az adathordozó összes mappájának és fájljának ] gombot. megjelenítéséhez nyomja meg a - Vagy 쏅 Az adathordozó összes filmfájljának megjelenítéséhez nyomja meg a ] gombot. REPEAT mód Az aktuális szám ismétlése Az aktuális mappa ismétlése Az adathordozón található összes szám ismétlése Szám ismétlése ki ] A MIX véletlenszerű lejátszás be- és kikapcsolása. A MIX funkció bekapcsolt állapotában a fehéren jelenik meg. A MIX mód a kiválasztott REPEAT (lejátszás ismétlése) funkciótól függ. Kijelzett REPEAT mód Megjegyzés: A mappák és fájlok kiválasztása és lejátszása a hanglejátszásnál leírtak szerint történik. Ha egy filmet kiválasztott, elindul a lejátszása. A film lejátszása közben a lejátszási menü elhalványodik. 쏅 A menü ismételt megjelenítéséhez érintse meg egyszer röviden az érintőképernyőt. Ekkor újra megjelenik a lejátszási menü. MIX mód Nincs véletlenszerű lejátszás Az aktuális mappa címeinek keverése Az adathordozó címeinek keverése ] Az equalizer megjelenítése. / 10 ] ] ] ] ] Mappa- vagy fájllista megjelenítése. Az előző film kiválasztása. A lejátszás megszakítása vagy folytatása. A következő film kiválasztása. A film vagy lejátszási idő közvetlen kiválasztására szolgáló billentyűzet. ] További kezelési lehetőségek megjelenítése.

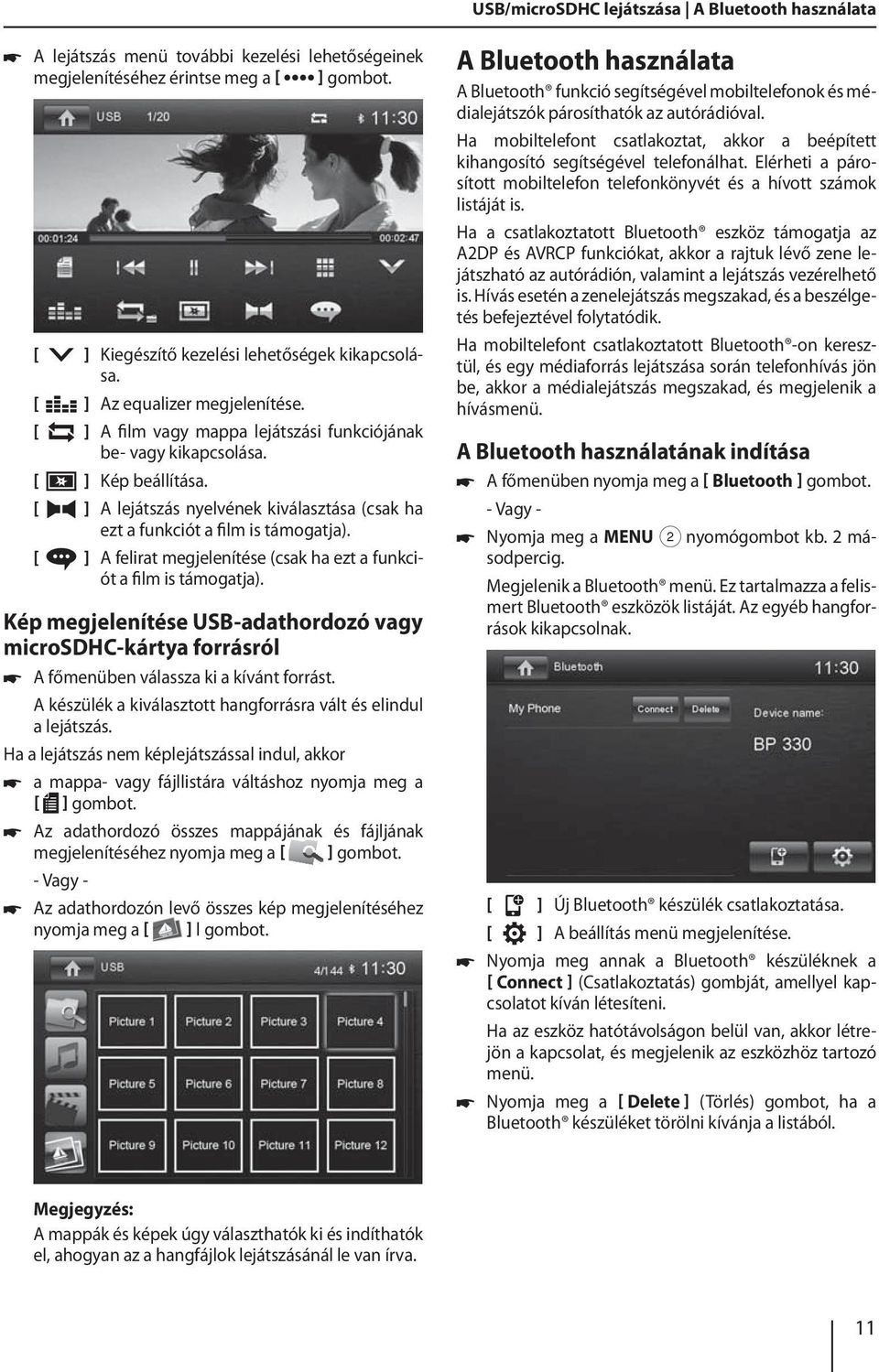

11 USB/microSDHC lejátszása A Bluetooth használata A lejátszás menü további kezelési lehetőségeinek megjelenítéséhez érintse meg a ] gombot. ] Kiegészítő kezelési lehetőségek kikapcsolása. ] Az equalizer megjelenítése. ] A film vagy mappa lejátszási funkciójának be- vagy kikapcsolása. ] Kép beállítása. ] A lejátszás nyelvének kiválasztása (csak ha ezt a funkciót a film is támogatja). ] A felirat megjelenítése (csak ha ezt a funkciót a film is támogatja). Kép megjelenítése USB-adathordozó vagy microsdhc-kártya forrásról A főmenüben válassza ki a kívánt forrást. A készülék a kiválasztott hangforrásra vált és elindul a lejátszás. Ha a lejátszás nem képlejátszással indul, akkor a mappa- vagy fájllistára váltáshoz nyomja meg a ] gombot. Az adathordozó összes mappájának és fájljának megjelenítéséhez nyomja meg a ] gombot. - Vagy - Az adathordozón levő összes kép megjelenítéséhez nyomja meg a ] l gombot. A Bluetooth használata A Bluetooth funkció segítségével mobiltelefonok és médialejátszók párosíthatók az autórádióval. Ha mobiltelefont csatlakoztat, akkor a beépített kihangosító segítségével telefonálhat. Elérheti a párosított mobiltelefon telefonkönyvét és a hívott számok listáját is. Ha a csatlakoztatott Bluetooth eszköz támogatja az A2DP és AVRCP funkciókat, akkor a rajtuk lévő zene lejátszható az autórádión, valamint a lejátszás vezérelhető is. Hívás esetén a zenelejátszás megszakad, és a beszélgetés befejeztével folytatódik. Ha mobiltelefont csatlakoztatott Bluetooth -on keresztül, és egy médiaforrás lejátszása során telefonhívás jön be, akkor a médialejátszás megszakad, és megjelenik a hívásmenü. A Bluetooth használatának indítása A főmenüben nyomja meg a Bluetooth ] gombot. - Vagy - Nyomja meg a MENU 2 nyomógombot kb. 2 másodpercig. Megjelenik a Bluetooth menü. Ez tartalmazza a felismert Bluetooth eszközök listáját. Az egyéb hangforrások kikapcsolnak. ] Új Bluetooth készülék csatlakoztatása. ] A beállítás menü megjelenítése. Nyomja meg annak a Bluetooth készüléknek a Connect ] (Csatlakoztatás) gombját, amellyel kapcsolatot kíván létesíteni. Ha az eszköz hatótávolságon belül van, akkor létrejön a kapcsolat, és megjelenik az eszközhöz tartozó menü. Nyomja meg a Delete ] (Törlés) gombot, ha a Bluetooth készüléket törölni kívánja a listából. Megjegyzés: A mappák és képek úgy választhatók ki és indíthatók el, ahogyan az a hangfájlok lejátszásánál le van írva. 11

12 A Bluetooth használata Bluetooth eszköz felismertetése Az eszköznek az autórádióval való első alkalommal történő felismertetéséhez az alábbi módon járjon el: Ellenőrizze, hogy mind az autórádió, mind az eszköz Bluetooth funkciója be legyen kapcsolva. A Bluetooth üzemmód beállítások menüjében adjon meg egy párosítási kódot (lásd Bluetooth beállítások). A Bluetooth eszközön keressen rá az új eszközre/ kapcsolatra. Az autórádió a Bluetooth eszközök listájában BP 330 néven jelenik meg. Hozza létre a kapcsolatot, szükség esetén adja meg az előzőleg az autórádión beállított párosítási kódot. Létrejön a kapcsolat, és megjelenik a csatlakoztatott eszközhöz tartozó menü. Tudnivaló: Ha az autórádióhoz telefon kapcsolódik, akkor minden hang-/videoforrásnál a kijelző jobb felső sarkán a Bluetooth szimbólum látható. Telefonálás - Bluetooth Ha az autórádióhoz Bluetooth -on keresztül telefon csatlakozik, akkor az alábbi menü jelenik meg. Bejövő híváskor megjelenik a hívás menü. ] Hívás elutasítása. ] Hívás fogadása. Hanglejátszás Bluetooth Ha egy hangfájlok lejátszására alkalmas eszköz az autórádióhoz Bluetooth kapcsolaton keresztül csatlakozik, akkor a rajta lévő zene lejátszható az autórádión keresztül, valamint a lejátszás vezérelhető is. A hangfájlok lejátszására való átváltáshoz nyomja meg a ] gombját. ] Telefonmenü megjelenítése. ] Lejátszási menü megjelenítése. ] Az aktuális eszközzel való kapcsolat megszüntetése. ] Telefonkönyv megjelenítése. ] Híváslisták megjelenítése. ] A beállítás menü megjelenítése. A számmező segítségével adja meg a telefonszámot és nyomja meg a ] gombot. - Vagy - Válasszon ki egy kapcsolatot/számot a híváslistából vagy a telefonkönyvből, majd az előugró ablakban nyomja meg a Dial ] (Tárcsázás) gombot. A telefon kimenő hívást indít. ] Telefonmenü megjelenítése. ] Lejátszási menü megjelenítése. ] Az aktuális eszközzel való kapcsolat megszüntetése. ] Röviden megnyomva: számkiválasztás. Hosszan megnyomva: gyors keresés. ] A lejátszás megszakítása vagy folytatása. ] Röviden megnyomva: számkiválasztás. Hosszan megnyomva: gyors keresés. ] Az equalizer megjelenítése. 12

13 A Bluetooth használata Külső hang- és videóforrások Külső monitor Bluetooth beállítások A Bluetooth beállítások menüben a Bluetooth üzemmóddal kapcsolatos beállítások adhatók meg. Nyomja meg a ] gombot. Megjelenik a beállítások menü. Külső hang- és videóforrások AV-IN aljzat A készülék két külső AV-bemenettel rendelkezik a hangés videólejátszáshoz. Az AV-IN aljzat a készülék előoldalán, a fedőlap alatt található. Veszély! Fokozott veszély a dugasz által. Egy esetleges baleset esetén az AV-IN dugaszolóaljzat kiálló dugasza sérüléseket okozhat. Az egyenes dugaszok és adapterek alkalmazása növeli a sérülések kockázatát. Bluetooth Itt tudja a Bluetooth -t be- és kikapcsolni. Auto connect Ha az Auto connect funkció be van kapcsolva, akkor a készülék automatikusan kapcsolódik a hatótávolságán belüli ismert Bluetooth eszközökhöz. Auto answer Ha az Auto answer funkció be van kapcsolva, akkor a bejövő telefonhívások automatikusan felvételre kerülnek. Microphone Válassza ki, hogy melyik mikrofont szeretné Bluetooth kapcsolaton keresztül használni. Pairing code Számos Bluetooth eszköz a csatlakozás előtt párosítási kódot kér. Ez itt állítható be. Phone book sync Annak érdekében, hogy a csatlakoztatott telefon telefonkönyvét elérje, elsőként szinkronizálást kell végeznie ennek a menüpontnak a segítségével. Nyomja meg a megjelenítéséhez. ] gombot a beállítások menü Az AV-IN ] gombbal indítsa el az AV-IN üzemmódot. A kijelzőn megjelenik a kiválasztott AV-forrásról lejátszott hang vagy videó. Videobemenet A készülék a hátoldalán videobemenettel rendelkezik egy opcionálisan elérhető kamera csatlakoztatásához. Kamera csatlakoztatása esetén annak képe megjeleníthető. Ehhez nyomja meg a főmenüben a Camera ] gombot. Külső monitor A készüléken kimenet található külső monitor csatlakoztatására, a jármű hátsó részének ellátásához (lásd a csatlakozási ábrát ezen ismertető végén). Válassza ki a főmenüben a kívánt forrást, majd indítsa el a film lejátszását. A film megjelenik a készülék monitorán. Nyissa meg a főmenüt. Nyomja meg a ] gombot. A film megjelenik a külső monitoron is. 13

14 Hangbeállítások Alapbeállítások Hangbeállítások Hangerőmegosztás (Fader/Balance) A hangerőmegosztást a járművön belül az összes forrásnál beállíthatja. Nyomja meg a főmenüben vagy az aktuális hangforrás kezelősávján a ] gombot. Megjelenik az Equalizer menü. Nyomja meg a ] gombot. Megjelenik a Fader és Balance menü. Állítsa be a Fader és Balance értékét a ] / ] és ] / ] gombokkal. Végül nyomja meg a ] gombot. A beállítás mentésre kerül, és újra az aktuális forrás jelenik meg. Equalizer Az Equalizer beállításokat minden hangforrásnál megadhatja. Nyomja meg a főmenüben vagy az aktuális hangforrás kezelősávján a ] gombot. Megjelenik az Equalizer menü. Válasszon ki a gombokkal egy előre definiált Equalizer beállítást. - Vagy - A rendelkezésre álló frekvenciasávok szintjének igénye szerinti beállításához nyomja meg a User ] (Felhasználó) gombot. Tudnivaló: A Reset ] (Visszaállítás) gombbal ismét visszaállítható a személyes beállítás. - Vagy - A lineáris hangvisszaadáshoz nyomja meg a Flat ] (Lineáris) gombot. A mélyhangkiemelés kis hangerő melletti be-, ill. kikapcsolásához nyomja meg a Loudness ] (Hangosság) gombot. Végül nyomja meg a ] gombot. A beállítás mentésre kerül, és újra az aktuális forrás jelenik meg. Tudnivaló: Emellett az equalizert a frekvenciaskálák segítségével is beállíthatja. Érintse meg az Equalizer menüben a ] lehetőséget, majd a leírt módon végezze el a beállításokat. Alapbeállítások A beállítások menüben a készülék különböző funkciókhoz tartozó alapbeállításait igénye szerint testreszabhatja. A főmenüben nyomja meg a Settings ] (Beállítások) gombot. Megjelenik a Beállítások menü, és a General (Általános) almenü lesz aktív. A Beállítások menü alsóbb szintjein ezzel a gombbal lehet az almenüket megjeleníteni. 14

15 Alapbeállítások Hasznos információk Általános Az alábbi beállítások lehetségesek: Radio region A rádió vételi tartományának beállítása. FM HICUT A rossz rádióvételi körülmények mellett a lejátszás javítására szolgáló Hicut-szűrő be- és kikapcsolása. Blackout Ezt a beállítást választva a rádió használaton kívül 10, illetve 20 másodperc után teljesen kikapcsol. Dimmer mode A kijelző fényerejének a beállítása OFF timer A kikapcsolás időintervallumának beállítása. A jármű akkumulátorának védelme érdekében a készülék levett gyújtás mellett a beállított időintervallum elteltével automatikusan kikapcsol. Beep A billentyűhang be- és kikapcsolása TFT calibration Itt tudja az érintőképernyőt kalibrálni. SWC Itt tudja a csatlakoztatott kormányra szerelt távirányítót konfigurálni. Software version Az aktuális szoftververziók megjelenítése. Load factory settings Minden személyre szabott beállítást visszaállít. Hang Az alábbi beállítások lehetségesek: Subwoofer A mélysugárzó be- vagy kikapcsolása Subwoofer filter Adja meg a használt mélysugárzónak megfelelő értéket (beállítások: 80/120/160 Hz). Dynamic sound A dinamikus basszus be- vagy kikapcsolása Idő Az alábbi beállítások lehetségesek: Date A dátum beállítása Clock mode Itt állíthatja be a 12 vagy 24 órás időkijelzést Time Az idő beállítása Auto clock Az RDS-en keresztül továbbított időadatokhoz való automatikus órabeállítás be- vagy kikapcsolása. Bluetooth Az alábbi beállítások lehetségesek: Bluetooth Itt tudja a Bluetooth -t be- vagy kikapcsolni Auto connect Ha az Auto connect funkció be van kapcsolva, akkor a készülék automatikusan kapcsolódik a hatótávolságán belüli ismert Bluetooth eszközökhöz. Auto answer Ha az Auto answer funkció be van kapcsolva, akkor a csatlakoztatott telefon híváskor automatikusan felvételre kerül. Pairing code Számos Bluetooth eszköz a csatlakozás előtt párosítási kódot kér. Ez itt állítható be. Microphone Válassza ki, hogy melyik mikrofont szeretné Bluetooth kapcsolaton keresztül használni. Hangerő A hangerő menüben állítható be a hangerők aránya az összes hangforrásra vonatkozóan. Hasznos információk Garancia Az Európai Unión belül vásárolt termékekre gyártói garanciát nyújtunk. Az Európai Unión kívüli országokban az adott külföldi képviseletünk által kiadott garanciális feltételek érvényesek. A garanciális feltételek a honlapról tölthetők le. Szerviz Amennyiben a készülék szervizelésére lenne szükség, az országában elérhető szervizekről a honlapon találhat információkat. Nyelv Az alábbi beállítások lehetségesek: OSD A készülék kezelőfelületének nyelve. A műszaki változtatás joga fenntartva. 15

16 Csatlakozási ábra 16

17 Függelék This item incorporates copy protection technology that is protected by U.S. patents and other intellectual property rights of Rovi Corporation. Reverse engineering and disassembly are prohibited. Windows und Windows Media are registered trademarks of the Microsoft Corporation in the U.S.A. and/or other countries. This product is protected by certain intellectual property rights of Microsoft. Use or distribution of such technology outside of this product is prohibited without a license from Microsoft. The Bluetooth word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. Manufactured under license from Dolby Laboratories. "Dolby" and the double-d symbol are trademarks of Dolby Laboratories. FCC Statement 1. This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference. (2) This device must accept any interference received, including interference that may cause undesired operation. 2. Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/tv technician for help. FCC Radiation Exposure Statement This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance of 20 centimeters between the radiator and your body All rights reserved by Blaupunkt. This material may be reproduced, copied or distributed for personal use only. 17

18 08/15 Blaupunkt Technology GmbH Robert-Bosch-Straße 200 D Hildesheim
