1 Schneider Magazin VIII. évfolyam 3. szám október

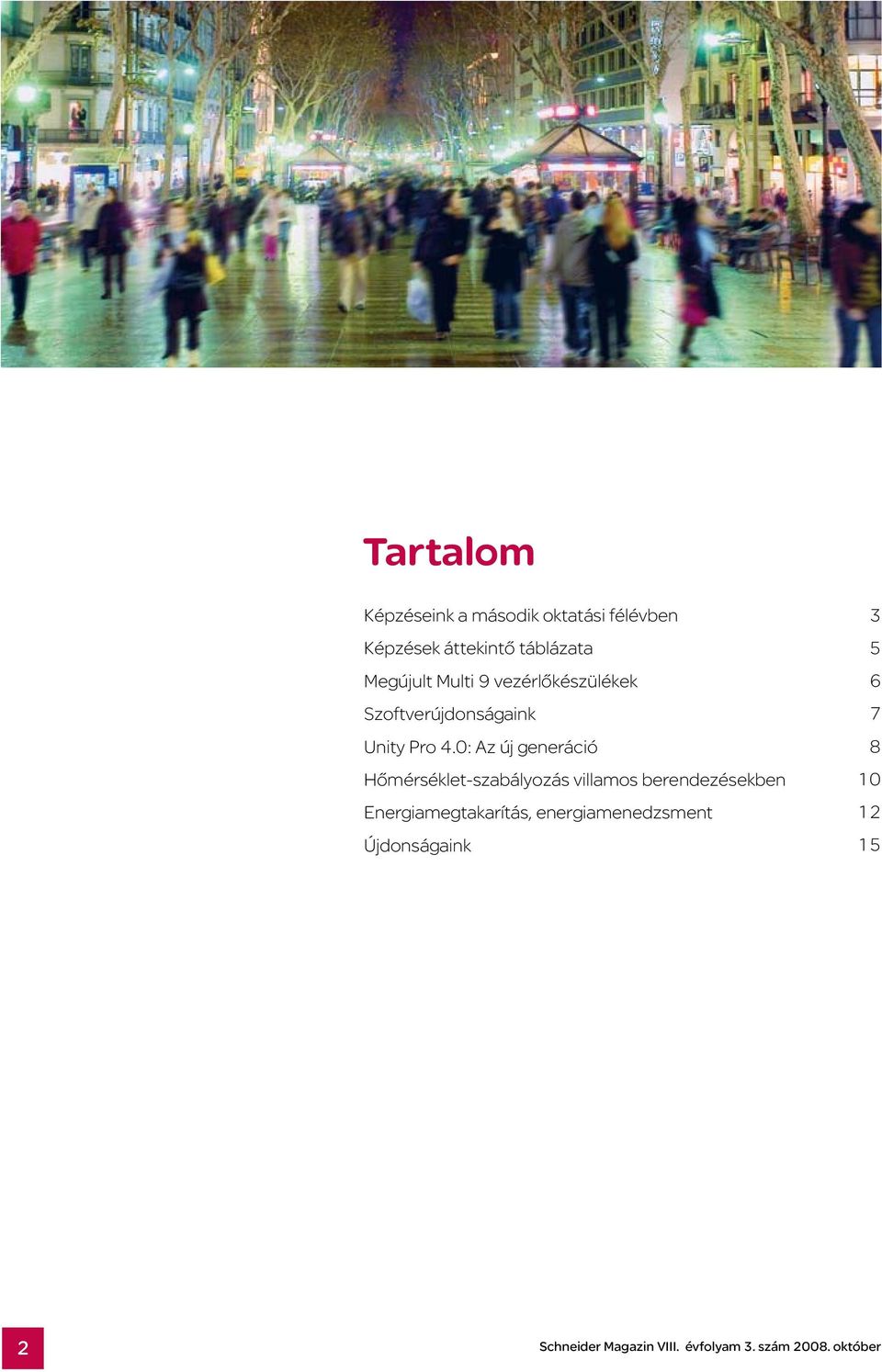

2 Tartalom Képzéseink a második oktatási félévben Képzések áttekintő táblázata Megújult Multi 9 vezérlőkészülékek Szoftverújdonságaink Unity Pro 4.0: Az új generáció Hőmérséklet-szabályozás villamos berendezésekben Energiamegtakarítás, energiamenedzsment Újdonságaink Schneider Magazin VIII. évfolyam 3. szám október

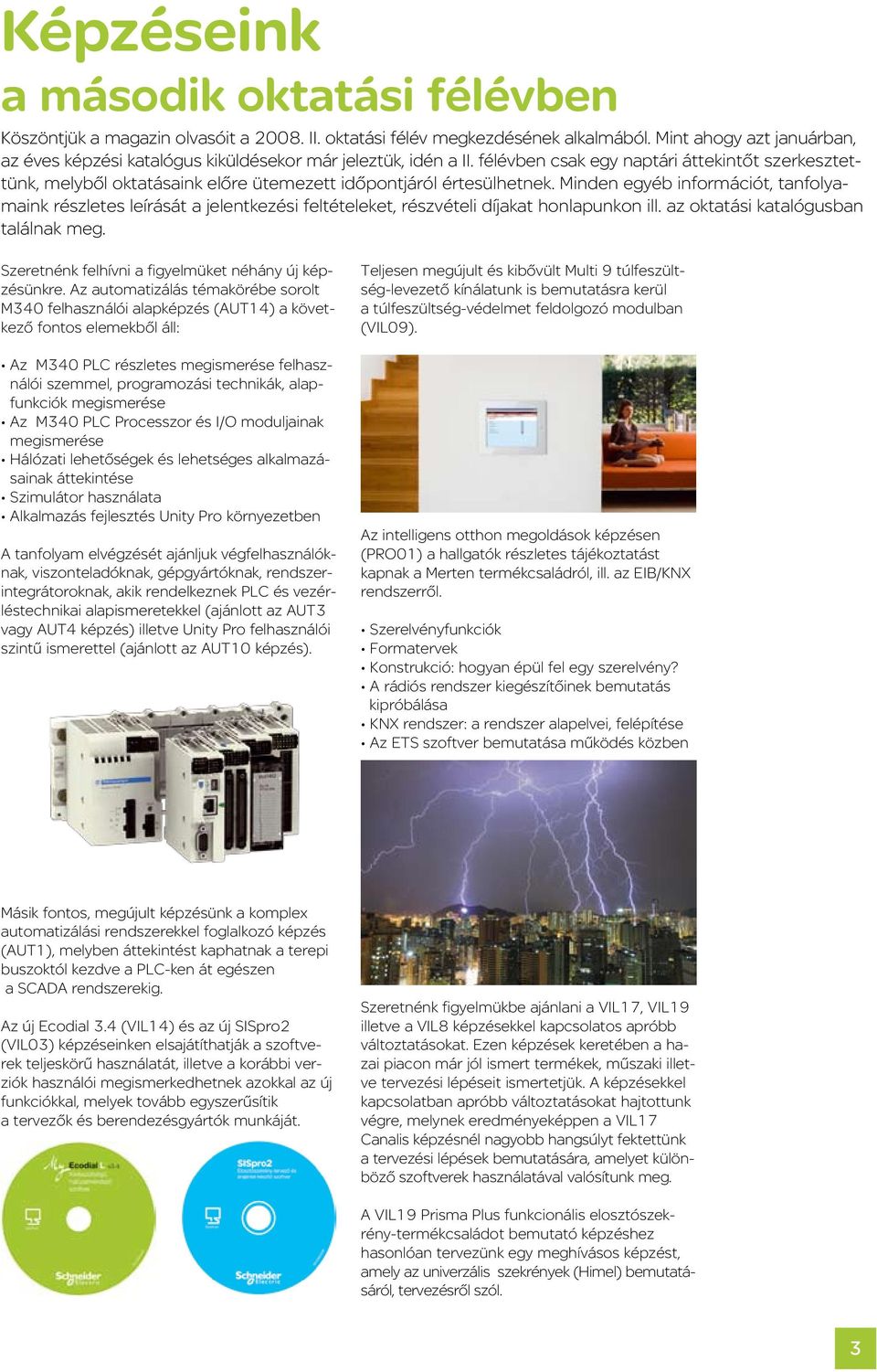

3 Képzéseink a második oktatási félévben Köszöntjük a magazin olvasóit a II. oktatási félév megkezdésének alkalmából. Mint ahogy azt januárban, az éves képzési katalógus kiküldésekor már jeleztük, idén a II. félévben csak egy naptári áttekintőt szerkesztettünk, melyből oktatásaink előre ütemezett időpontjáról értesülhetnek. Minden egyéb információt, tanfolyamaink részletes leírását a jelentkezési feltételeket, részvételi díjakat honlapunkon ill. az oktatási katalógusban találnak meg. Szeretnénk felhívni a figyelmüket néhány új képzésünkre. Az automatizálás témakörébe sorolt M340 felhasználói alapképzés (AUT14) a következő fontos elemekből áll: Az M340 PLC részletes megismerése felhasználói szemmel, programozási technikák, alapfunkciók megismerése Az M340 PLC Processzor és I/O moduljainak megismerése Hálózati lehetőségek és lehetséges alkalmazásainak áttekintése Szimulátor használata Alkalmazás fejlesztés Unity Pro környezetben A tanfolyam elvégzését ajánljuk végfelhasználóknak, viszonteladóknak, gépgyártóknak, rendszerintegrátoroknak, akik rendelkeznek PLC és vezérléstechnikai alapismeretekkel (ajánlott az AUT3 vagy AUT4 képzés) illetve Unity Pro felhasználói szintű ismerettel (ajánlott az AUT10 képzés). Teljesen megújult és kibővült Multi 9 túlfeszültség-levezető kínálatunk is bemutatásra kerül a túlfeszültség-védelmet feldolgozó modulban (VIL09). Az intelligens otthon megoldások képzésen (PRO01) a hallgatók részletes tájékoztatást kapnak a Merten termékcsaládról, ill. az EIB/KNX rendszerről. Szerelvényfunkciók Formatervek Konstrukció: hogyan épül fel egy szerelvény? A rádiós rendszer kiegészítőinek bemutatás kipróbálása KNX rendszer: a rendszer alapelvei, felépítése Az ETS szoftver bemutatása működés közben Másik fontos, megújult képzésünk a komplex automatizálási rendszerekkel foglalkozó képzés (AUT1), melyben áttekintést kaphatnak a terepi buszoktól kezdve a PLC-ken át egészen a SCADA rendszerekig. Az új Ecodial 3.4 (VIL14) és az új SISpro2 (VIL03) képzéseinken elsajátíthatják a szoftverek teljeskörű használatát, illetve a korábbi verziók használói megismerkedhetnek azokkal az új funkciókkal, melyek tovább egyszerűsítik a tervezők és berendezésgyártók munkáját. Szeretnénk figyelmükbe ajánlani a VIL17, VIL19 illetve a VIL8 képzésekkel kapcsolatos apróbb változtatásokat. Ezen képzések keretében a hazai piacon már jól ismert termékek, műszaki illetve tervezési lépéseit ismertetjük. A képzésekkel kapcsolatban apróbb változtatásokat hajtottunk végre, melynek eredményeképpen a VIL17 Canalis képzésnél nagyobb hangsúlyt fektettünk a tervezési lépések bemutatására, amelyet különböző szoftverek használatával valósítunk meg. A VIL19 Prisma Plus funkcionális elosztószekrény-termékcsaládot bemutató képzéshez hasonlóan tervezünk egy meghívásos képzést, amely az univerzális szekrények (Himel) bemutatásáról, tervezésről szól. 3

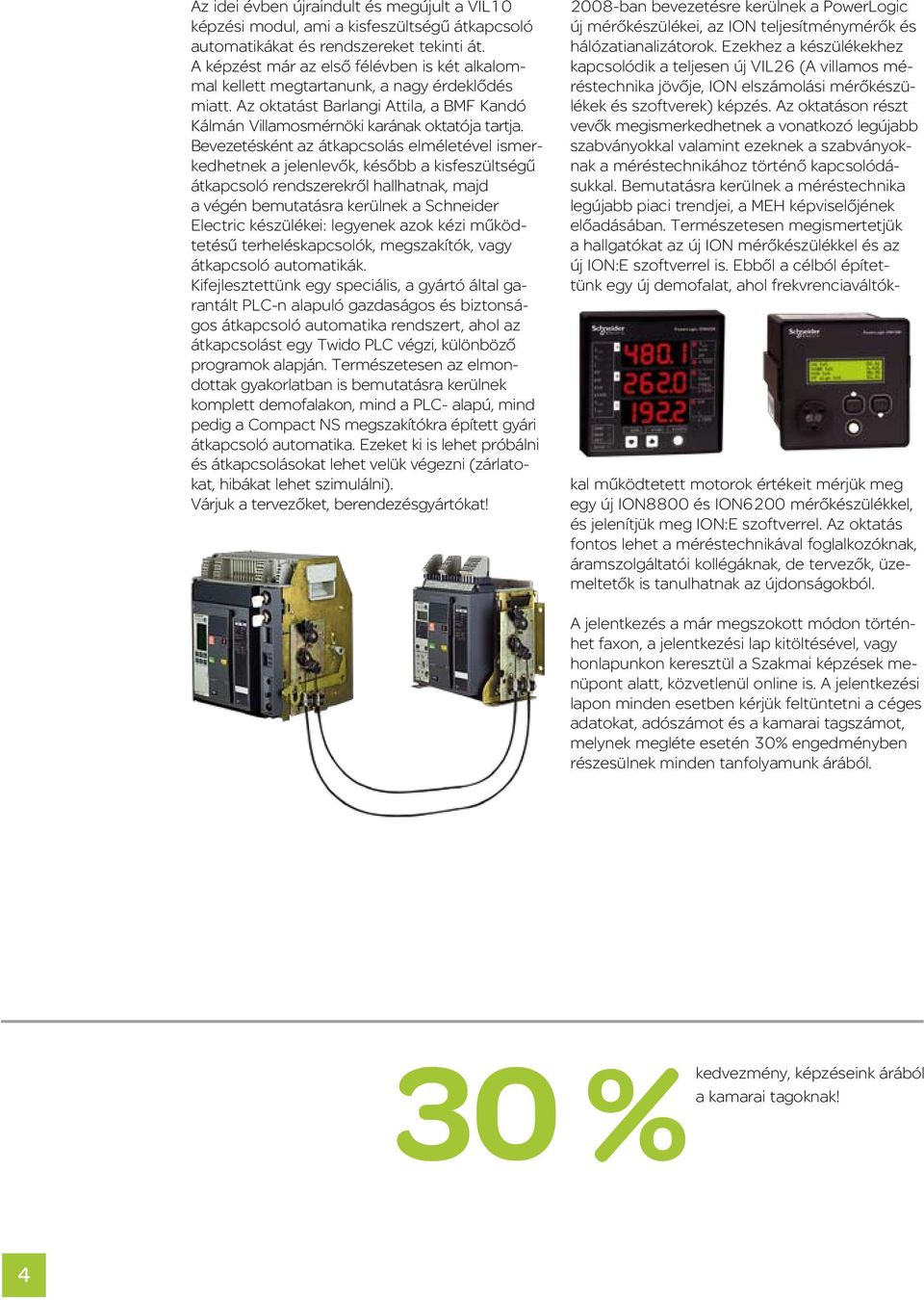

4 Az idei évben újraindult és megújult a VIL10 képzési modul, ami a kisfeszültségű átkapcsoló automatikákat és rendszereket tekinti át. A képzést már az első félévben is két alkalommal kellett megtartanunk, a nagy érdeklődés miatt. Az oktatást Barlangi Attila, a BMF Kandó Kálmán Villamosmérnöki karának oktatója tartja. Bevezetésként az átkapcsolás elméletével ismerkedhetnek a jelenlevők, később a kisfeszültségű átkapcsoló rendszerekről hallhatnak, majd a végén bemutatásra kerülnek a Schneider Electric készülékei: legyenek azok kézi működtetésű terheléskapcsolók, megszakítók, vagy átkapcsoló automatikák. Kifejlesztettünk egy speciális, a gyártó által garantált PLC-n alapuló gazdaságos és biztonságos átkapcsoló automatika rendszert, ahol az átkapcsolást egy Twido PLC végzi, különböző programok alapján. Természetesen az elmondottak gyakorlatban is bemutatásra kerülnek komplett demofalakon, mind a PLC- alapú, mind pedig a Compact NS megszakítókra épített gyári átkapcsoló automatika. Ezeket ki is lehet próbálni és átkapcsolásokat lehet velük végezni (zárlatokat, hibákat lehet szimulálni). Várjuk a tervezőket, berendezésgyártókat! 2008-ban bevezetésre kerülnek a PowerLogic új mérőkészülékei, az ION teljesítménymérők és hálózatianalizátorok. Ezekhez a készülékekhez kapcsolódik a teljesen új VIL26 (A villamos méréstechnika jövője, ION elszámolási mérőkészülékek és szoftverek) képzés. Az oktatáson részt vevők megismerkedhetnek a vonatkozó legújabb szabványokkal valamint ezeknek a szabványoknak a méréstechnikához történő kapcsolódásukkal. Bemutatásra kerülnek a méréstechnika legújabb piaci trendjei, a MEH képviselőjének előadásában. Természetesen megismertetjük a hallgatókat az új ION mérőkészülékkel és az új ION:E szoftverrel is. Ebből a célból építettünk egy új demofalat, ahol frekvrenciaváltókkal működtetett motorok értékeit mérjük meg egy új ION8800 és ION6200 mérőkészülékkel, és jelenítjük meg ION:E szoftverrel. Az oktatás fontos lehet a méréstechnikával foglalkozóknak, áramszolgáltatói kollégáknak, de tervezők, üzemeltetők is tanulhatnak az újdonságokból. A jelentkezés a már megszokott módon történhet faxon, a jelentkezési lap kitöltésével, vagy honlapunkon keresztül a Szakmai képzések menüpont alatt, közvetlenül online is. A jelentkezési lapon minden esetben kérjük feltüntetni a céges adatokat, adószámot és a kamarai tagszámot, melynek megléte esetén 30% engedményben részesülnek minden tanfolyamunk árából. kedvezmény, képzéseink árából a kamarai tagoknak! 4

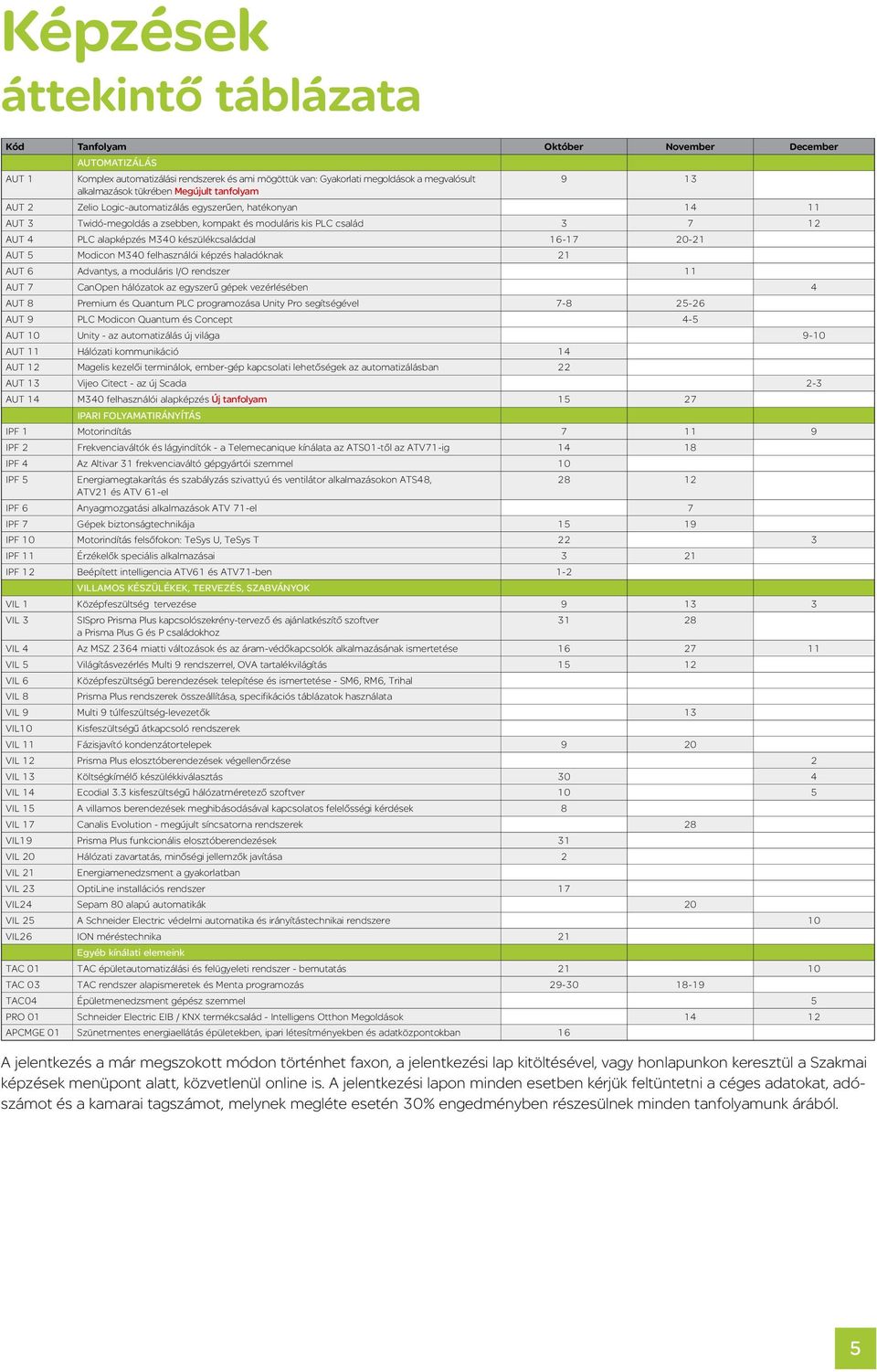

5 Képzések áttekintő táblázata Kód Tanfolyam Október November December AUTOMATIZÁLÁS AUT 1 Komplex automatizálási rendszerek és ami mögöttük van: Gyakorlati megoldások a megvalósult 9 13 alkalmazások tükrében Megújult tanfolyam AUT 2 Zelio Logic-automatizálás egyszerűen, hatékonyan AUT 3 Twidó-megoldás a zsebben, kompakt és moduláris kis PLC család AUT 4 PLC alapképzés M340 készülékcsaláddal AUT 5 Modicon M340 felhasználói képzés haladóknak 21 AUT 6 Advantys, a moduláris I/O rendszer 11 AUT 7 CanOpen hálózatok az egyszerű gépek vezérlésében 4 AUT 8 Premium és Quantum PLC programozása Unity Pro segítségével AUT 9 PLC Modicon Quantum és Concept 4-5 AUT 10 Unity - az automatizálás új világa 9-10 AUT 11 Hálózati kommunikáció 14 AUT 12 Magelis kezelői terminálok, ember-gép kapcsolati lehetőségek az automatizálásban 22 AUT 13 Vijeo Citect - az új Scada 2-3 AUT 14 M340 felhasználói alapképzés Új tanfolyam IPARI FOLYAMATIRÁNYÍTÁS IPF 1 Motorindítás IPF 2 Frekvenciaváltók és lágyindítók - a Telemecanique kínálata az ATS01-től az ATV71-ig IPF 4 Az Altivar 31 frekvenciaváltó gépgyártói szemmel 10 IPF 5 Energiamegtakarítás és szabályzás szivattyú és ventilátor alkalmazásokon ATS48, ATV21 és ATV 61-el IPF 6 Anyagmozgatási alkalmazások ATV 71-el 7 IPF 7 Gépek biztonságtechnikája IPF 10 Motorindítás felsőfokon: TeSys U, TeSys T 22 3 IPF 11 Érzékelők speciális alkalmazásai 3 21 IPF 12 Beépített intelligencia ATV61 és ATV71-ben 1-2 VILLAMOS KÉSZÜLÉKEK, TERVEZÉS, SZABVÁNYOK VIL 1 Középfeszültség tervezése VIL 3 SISpro Prisma Plus kapcsolószekrény-tervező és ajánlatkészítő szoftver a Prisma Plus G és P családokhoz VIL 4 Az MSZ 2364 miatti változások és az áram-védőkapcsolók alkalmazásának ismertetése VIL 5 Világításvezérlés Multi 9 rendszerrel, OVA tartalékvilágítás VIL 6 Középfeszültségű berendezések telepítése és ismertetése - SM6, RM6, Trihal VIL 8 Prisma Plus rendszerek összeállítása, specifikációs táblázatok használata VIL 9 Multi 9 túlfeszültség-levezetők 13 VIL10 Kisfeszültségű átkapcsoló rendszerek VIL 11 Fázisjavító kondenzátortelepek 9 20 VIL 12 Prisma Plus elosztóberendezések végellenőrzése 2 VIL 13 Költségkímélő készülékkiválasztás 30 4 VIL 14 Ecodial 3.3 kisfeszültségű hálózatméretező szoftver 10 5 VIL 15 A villamos berendezések meghibásodásával kapcsolatos felelősségi kérdések 8 VIL 17 Canalis Evolution - megújult síncsatorna rendszerek 28 VIL19 Prisma Plus funkcionális elosztóberendezések 31 VIL 20 Hálózati zavartatás, minőségi jellemzők javítása 2 VIL 21 Energiamenedzsment a gyakorlatban VIL 23 OptiLine installációs rendszer 17 VIL24 Sepam 80 alapú automatikák 20 VIL 25 A Schneider Electric védelmi automatika és irányítástechnikai rendszere 10 VIL26 ION méréstechnika 21 Egyéb kínálati elemeink TAC 01 TAC épületautomatizálási és felügyeleti rendszer - bemutatás TAC 03 TAC rendszer alapismeretek és Menta programozás TAC04 Épületmenedzsment gépész szemmel 5 PRO 01 Schneider Electric EIB / KNX termékcsalád - Intelligens Otthon Megoldások APCMGE 01 Szünetmentes energiaellátás épületekben, ipari létesítményekben és adatközpontokban 16 A jelentkezés a már megszokott módon történhet faxon, a jelentkezési lap kitöltésével, vagy honlapunkon keresztül a Szakmai képzések menüpont alatt, közvetlenül online is. A jelentkezési lapon minden esetben kérjük feltüntetni a céges adatokat, adószámot és a kamarai tagszámot, melynek megléte esetén 30% engedményben részesülnek minden tanfolyamunk árából. 5

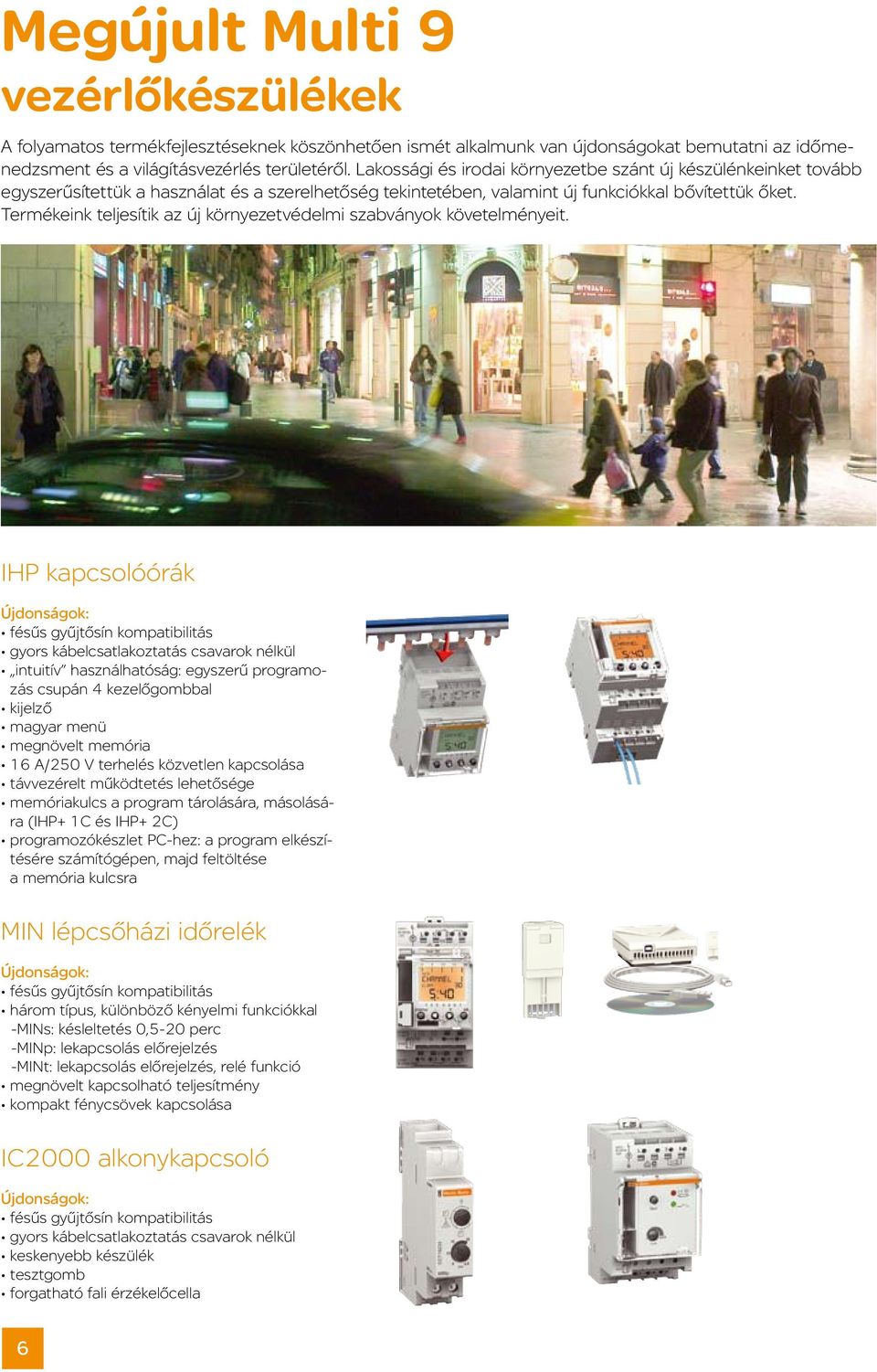

6 Megújult Multi 9 vezérlőkészülékek A folyamatos termékfejlesztéseknek köszönhetően ismét alkalmunk van újdonságokat bemutatni az időmenedzsment és a világításvezérlés területéről. Lakossági és irodai környezetbe szánt új készülénkeinket tovább egyszerűsítettük a használat és a szerelhetőség tekintetében, valamint új funkciókkal bővítettük őket. Termékeink teljesítik az új környezetvédelmi szabványok követelményeit. IHP kapcsolóórák Újdonságok: fésűs gyűjtősín kompatibilitás gyors kábelcsatlakoztatás csavarok nélkül intuitív használhatóság: egyszerű programozás csupán 4 kezelőgombbal kijelző magyar menü megnövelt memória 16 A/250 V terhelés közvetlen kapcsolása távvezérelt működtetés lehetősége memóriakulcs a program tárolására, másolására (IHP+ 1C és IHP+ 2C) programozókészlet PC-hez: a program elkészítésére számítógépen, majd feltöltése a memória kulcsra MIN lépcsőházi időrelék Újdonságok: fésűs gyűjtősín kompatibilitás három típus, különböző kényelmi funkciókkal -MINs: késleltetés 0,5-20 perc -MINp: lekapcsolás előrejelzés -MINt: lekapcsolás előrejelzés, relé funkció megnövelt kapcsolható teljesítmény kompakt fénycsövek kapcsolása IC2000 alkonykapcsoló Újdonságok: fésűs gyűjtősín kompatibilitás gyors kábelcsatlakoztatás csavarok nélkül keskenyebb készülék tesztgomb forgatható fali érzékelőcella 6

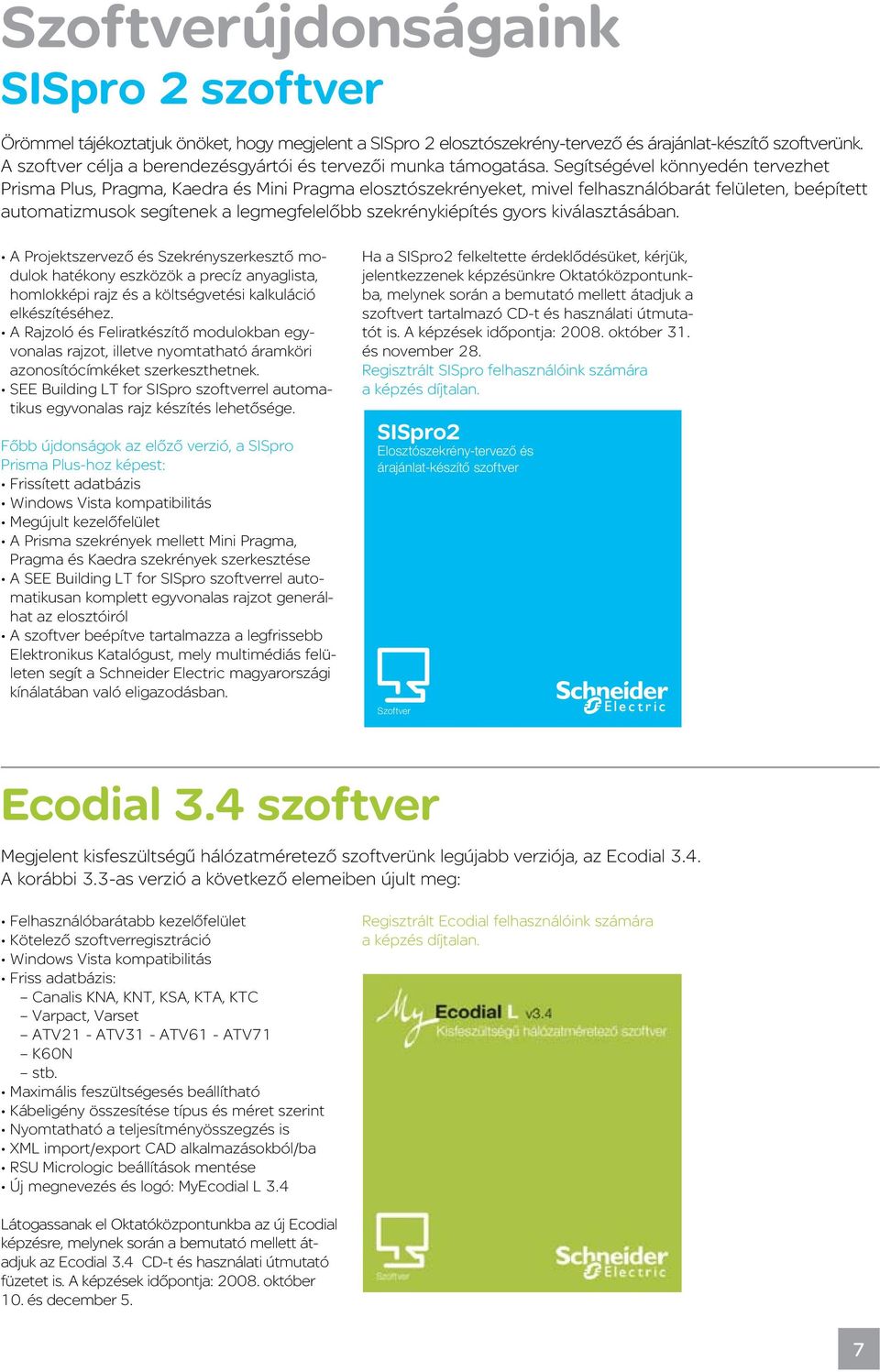

7 Szoftverújdonságaink SISpro 2 szoftver Örömmel tájékoztatjuk önöket, hogy megjelent a SISpro 2 elosztószekrény-tervező és árajánlat-készítő szoftverünk. A szoftver célja a berendezésgyártói és tervezői munka támogatása. Segítségével könnyedén tervezhet Prisma Plus, Pragma, Kaedra és Mini Pragma elosztószekrényeket, mivel felhasználóbarát felületen, beépített automatizmusok segítenek a legmegfelelőbb szekrénykiépítés gyors kiválasztásában. A Projektszervező és Szekrényszerkesztő modulok hatékony eszközök a precíz anyaglista, homlokképi rajz és a költségvetési kalkuláció elkészítéséhez. A Rajzoló és Feliratkészítő modulokban egyvonalas rajzot, illetve nyomtatható áramköri azonosítócímkéket szerkeszthetnek. SEE Building LT for SISpro szoftverrel automatikus egyvonalas rajz készítés lehetősége. Főbb újdonságok az előző verzió, a SISpro Prisma Plus-hoz képest: Frissített adatbázis Windows Vista kompatibilitás Megújult kezelőfelület A Prisma szekrények mellett Mini Pragma, Pragma és Kaedra szekrények szerkesztése A SEE Building LT for SISpro szoftverrel automatikusan komplett egyvonalas rajzot generálhat az elosztóiról A szoftver beépítve tartalmazza a legfrissebb Elektronikus Katalógust, mely multimédiás felületen segít a Schneider Electric magyarországi kínálatában való eligazodásban. Ha a SISpro2 felkeltette érdeklődésüket, kérjük, jelentkezzenek képzésünkre Oktatóközpontunkba, melynek során a bemutató mellett átadjuk a szoftvert tartalmazó CD-t és használati útmutatót is. A képzések időpontja: október 31. és november 28. Regisztrált SISpro felhasználóink számára a képzés díjtalan. SISpro2 Elosztószekrény-tervező és árajánlat-készítő szoftver Szoftver Ecodial 3.4 szoftver Megjelent kisfeszültségű hálózatméretező szoftverünk legújabb verziója, az Ecodial 3.4. A korábbi 3.3-as verzió a következő elemeiben újult meg: Felhasználóbarátabb kezelőfelület Kötelező szoftverregisztráció Windows Vista kompatibilitás Friss adatbázis: Canalis KNA, KNT, KSA, KTA, KTC Varpact, Varset ATV21 - ATV31 - ATV61 - ATV71 K60N stb. Maximális feszültségesés beállítható Kábeligény összesítése típus és méret szerint Nyomtatható a teljesítményösszegzés is XML import/export CAD alkalmazásokból/ba RSU Micrologic beállítások mentése Új megnevezés és logó: MyEcodial L 3.4 Regisztrált Ecodial felhasználóink számára a képzés díjtalan. Látogassanak el Oktatóközpontunkba az új Ecodial képzésre, melynek során a bemutató mellett átadjuk az Ecodial 3.4 CD-t és használati útmutató füzetet is. A képzések időpontja: október 10. és december 5. 7

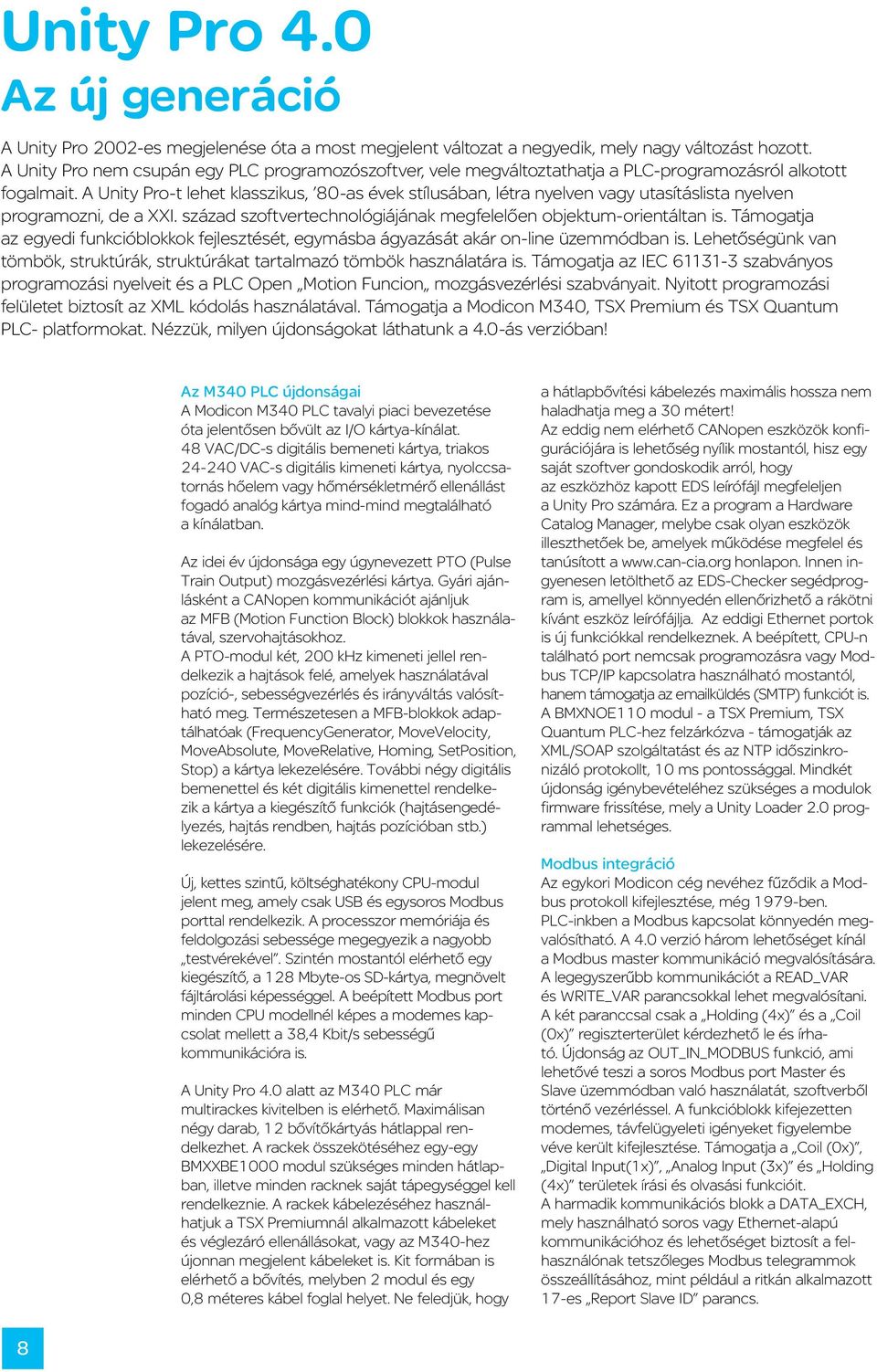

8 Unity Pro 4.0 Az új generáció A Unity Pro 2002-es megjelenése óta a most megjelent változat a negyedik, mely nagy változást hozott. A Unity Pro nem csupán egy PLC programozószoftver, vele megváltoztathatja a PLC-programozásról alkotott fogalmait. A Unity Pro-t lehet klasszikus, 80-as évek stílusában, létra nyelven vagy utasításlista nyelven programozni, de a XXI. század szoftvertechnológiájának megfelelően objektum-orientáltan is. Támogatja az egyedi funkcióblokkok fejlesztését, egymásba ágyazását akár on-line üzemmódban is. Lehetőségünk van tömbök, struktúrák, struktúrákat tartalmazó tömbök használatára is. Támogatja az IEC szabványos programozási nyelveit és a PLC Open Motion Funcion mozgásvezérlési szabványait. Nyitott programozási felületet biztosít az XML kódolás használatával. Támogatja a Modicon M340, TSX Premium és TSX Quantum PLC- platformokat. Nézzük, milyen újdonságokat láthatunk a 4.0-ás verzióban! Az M340 PLC újdonságai A Modicon M340 PLC tavalyi piaci bevezetése óta jelentősen bővült az I/O kártya-kínálat. 48 VAC/DC-s digitális bemeneti kártya, triakos VAC-s digitális kimeneti kártya, nyolccsatornás hőelem vagy hőmérsékletmérő ellenállást fogadó analóg kártya mind-mind megtalálható a kínálatban. Az idei év újdonsága egy úgynevezett PTO (Pulse Train Output) mozgásvezérlési kártya. Gyári ajánlásként a CANopen kommunikációt ajánljuk az MFB (Motion Function Block) blokkok használatával, szervohajtásokhoz. A PTO-modul két, 200 khz kimeneti jellel rendelkezik a hajtások felé, amelyek használatával pozíció-, sebességvezérlés és irányváltás valósítható meg. Természetesen a MFB-blokkok adaptálhatóak (FrequencyGenerator, MoveVelocity, MoveAbsolute, MoveRelative, Homing, SetPosition, Stop) a kártya lekezelésére. További négy digitális bemenettel és két digitális kimenettel rendelkezik a kártya a kiegészítő funkciók (hajtásengedélyezés, hajtás rendben, hajtás pozícióban stb.) lekezelésére. Új, kettes szintű, költséghatékony CPU-modul jelent meg, amely csak USB és egysoros Modbus porttal rendelkezik. A processzor memóriája és feldolgozási sebessége megegyezik a nagyobb testvérekével. Szintén mostantól elérhető egy kiegészítő, a 128 Mbyte-os SD-kártya, megnövelt fájltárolási képességgel. A beépített Modbus port minden CPU modellnél képes a modemes kapcsolat mellett a 38,4 Kbit/s sebességű kommunikációra is. A Unity Pro 4.0 alatt az M340 PLC már multirackes kivitelben is elérhető. Maximálisan négy darab, 12 bővítőkártyás hátlappal rendelkezhet. A rackek összekötéséhez egy-egy BMXXBE1000 modul szükséges minden hátlapban, illetve minden racknek saját tápegységgel kell rendelkeznie. A rackek kábelezéséhez használhatjuk a TSX Premiumnál alkalmazott kábeleket és véglezáró ellenállásokat, vagy az M340-hez újonnan megjelent kábeleket is. Kit formában is elérhető a bővítés, melyben 2 modul és egy 0,8 méteres kábel foglal helyet. Ne feledjük, hogy a hátlapbővítési kábelezés maximális hossza nem haladhatja meg a 30 métert! Az eddig nem elérhető CANopen eszközök konfigurációjára is lehetőség nyílik mostantól, hisz egy saját szoftver gondoskodik arról, hogy az eszközhöz kapott EDS leírófájl megfeleljen a Unity Pro számára. Ez a program a Hardware Catalog Manager, melybe csak olyan eszközök illeszthetőek be, amelyek működése megfelel és tanúsított a honlapon. Innen ingyenesen letölthető az EDS-Checker segédprogram is, amellyel könnyedén ellenőrizhető a rákötni kívánt eszköz leírófájlja. Az eddigi Ethernet portok is új funkciókkal rendelkeznek. A beépített, CPU-n található port nemcsak programozásra vagy Modbus TCP/IP kapcsolatra használható mostantól, hanem támogatja az küldés (SMTP) funkciót is. A BMXNOE110 modul - a TSX Premium, TSX Quantum PLC-hez felzárkózva - támogatják az XML/SOAP szolgáltatást és az NTP időszinkronizáló protokollt, 10 ms pontossággal. Mindkét újdonság igénybevételéhez szükséges a modulok firmware frissítése, mely a Unity Loader 2.0 programmal lehetséges. Modbus integráció Az egykori Modicon cég nevéhez fűződik a Modbus protokoll kifejlesztése, még 1979-ben. PLC-inkben a Modbus kapcsolat könnyedén megvalósítható. A 4.0 verzió három lehetőséget kínál a Modbus master kommunikáció megvalósítására. A legegyszerűbb kommunikációt a READ_VAR és WRITE_VAR parancsokkal lehet megvalósítani. A két paranccsal csak a Holding (4x) és a Coil (0x) regiszterterület kérdezhető le és írható. Újdonság az OUT_IN_MODBUS funkció, ami lehetővé teszi a soros Modbus port Master és Slave üzemmódban való használatát, szoftverből történő vezérléssel. A funkcióblokk kifejezetten modemes, távfelügyeleti igényeket figyelembe véve került kifejlesztése. Támogatja a Coil (0x), Digital Input(1x), Analog Input (3x) és Holding (4x) területek írási és olvasási funkcióit. A harmadik kommunikációs blokk a DATA_EXCH, mely használható soros vagy Ethernet-alapú kommunikációhoz és lehetőséget biztosít a felhasználónak tetszőleges Modbus telegrammok összeállításához, mint például a ritkán alkalmazott 17-es Report Slave ID parancs. 8

9 A mozgásvezérlés újdonságai A Unity Pro a PLCOpen szabványosított mozgásvezérlési funkcióblokkjait alkalmazza az ATV frekvenciaváltók és a Lexium szervohajtások lekezelésére. Az eddig alkalmazott funkcióblokkok mellett új blokkokkal bővült a kínálat: a nyomatékvezérléshez (MC_TorqueControl), az aktuális nyomaték lekérdezéséhez az ATV71 és Lexium eszközökhöz (MC_ReadActualTorque), kézi léptetés funkció a Lexium hajtásokhoz (MC_Jog) master-slave követő hajtáshoz, szervohajtásokhoz (Lxm_GearPos). Így összesen már 24, előre definiált hajtásvezérlő blokk áll a szoftverfejlesztők rendelkezésre a sokkal gyorsabb és könnyebb alkalmazásfejlesztéshez. A Premium PLC mozgásvezérlő kártyájához (TSXCAY22) újdonságként kifejlesztettük a teljes repülőkéses funkcióblokkot (Flying shear). Migráció A szoftver beépített konvertereket tartalmaz régi programozó szoftvereink, mint a PL7 vagy a Concept alkalmazásokhoz. TSX Micro, TSX Compact vagy TSX Momentum IEC nyelvekről történő konverziója esetén Modicon M340-re történik a konverzió, de csak a CPU és a tápegység kerül automatikus konfigurálásra; az I/O modulokat kézzel kell konfigurálni. Lehetőségünk van részleges, egyes szekciók konvertálására is. Amennyiben LL984 programozási nyelvet alkalmazott régi programjaiban, kérjük, keresse fel szervizcsapatunkat, és segítünk a Unity Pro konvertálásban. Microsoft Vista 32 kompatibilitás A Unity Pro 4.0 programunk kompatibilis a Microsoft Windows Vista Professional Edition 32 bites operációs rendszerrel. Fontos, hogy a szoftver installálása és használata során adminisztrátori jogosultsággal rendelkezzen. Ethernet IP-támogatottság A Schneider Electric mindig is élenjáró volt az Ethernet alapú fejlesztésekben. Modbus TCP/IP, WEB- szerver, XML/SOAP interfész használata az ipari rendszerekben mind cégünk nevéhez fűződik. A kor igényeinek megfelelően real-time Ethernet megoldásra is igény mutatkozott a partnereink részéről. A Modbus TCP/IP mellett az Ethernet IP protokoll fejlesztése mellett döntöttek a fejlesztők. Az Ethernet IP protokoll és a CIP (Common Industrial Protocoll) szabvány támogatását az ODVA szervezet végzi, amelyben cégünk tavaly óta principal member rangot kapott. Feladatul kaptuk a meglévő Modbus TCP/IP hálózatok migrálását a CIP szabványnak megfelelően. Ethernet IP-t támogató eszközeink: ATV71 frekvenciaváltó Magelis GT terminál Advantys STB távoli I/O modul TSX Premium PLC TSX ETC100 kártya TSX Quantum PLC 140NOC77100 kártya A Unity alá integrált Ethernet IP kártyák támogatják az implicit üzenetváltást az I/O modulokkal (Advantys STB, ATV71) és az explicit üzenetváltást kliens ( Originator ) üzemmódban. A kártyák konfigurálásához egy külső Ethernet IP Configurator Tool szükséges, ami nem szerves része a Unity szoftvernek. Amennyiben szeretné kipróbálni a Unity 4.0 újdonságait, a 60 napos ingyenes tesztszoftverünkért kérjük, keresse fel Vevőszolgálatunkat a hu-vevoszolgalat@hu.schneider-electric.com címen. napos ingyenes tesztszoftver 9

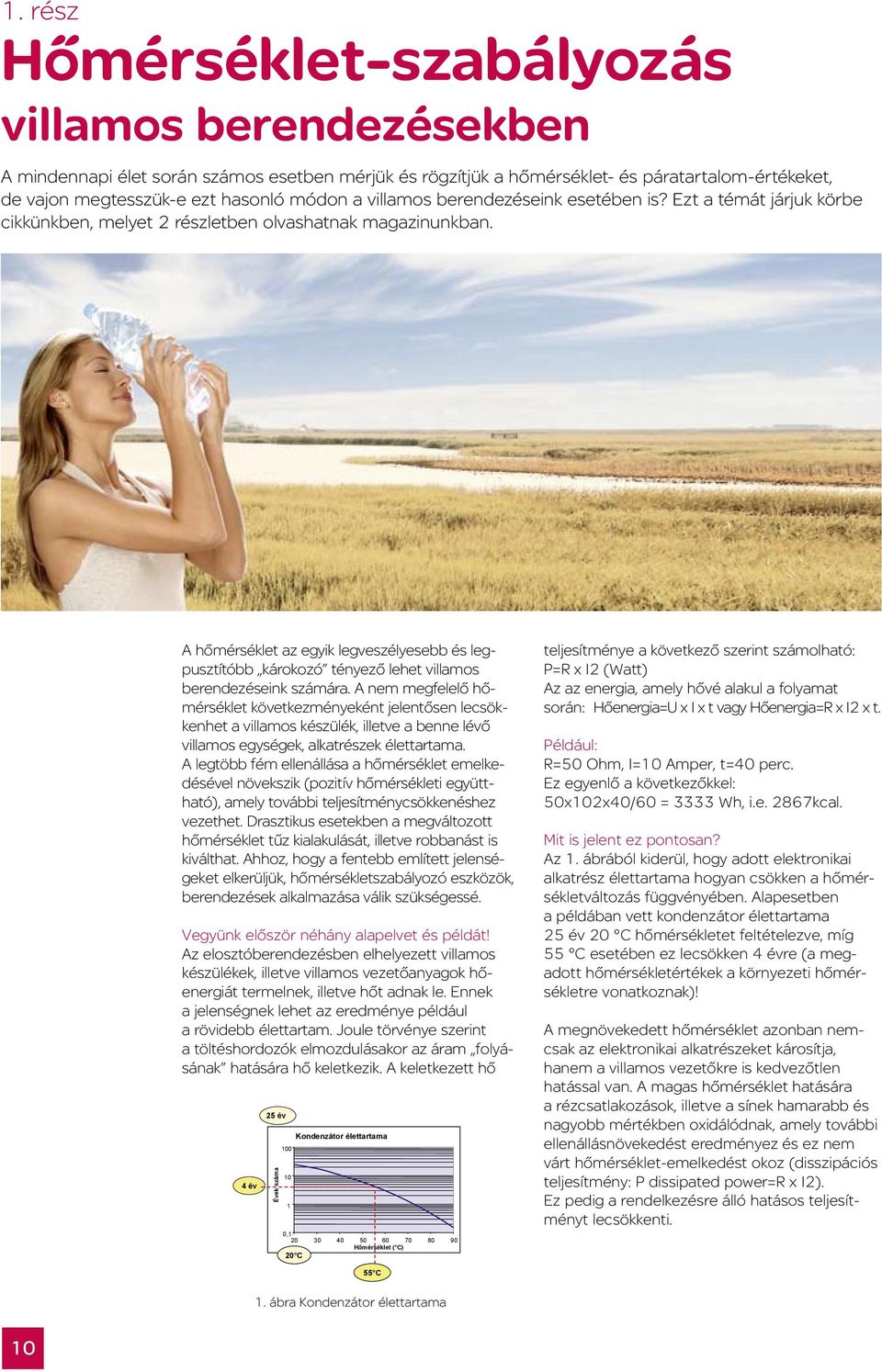

10 1. rész Hőmérséklet-szabályozás villamos berendezésekben A mindennapi élet során számos esetben mérjük és rögzítjük a hőmérséklet- és páratartalom-értékeket, de vajon megtesszük-e ezt hasonló módon a villamos berendezéseink esetében is? Ezt a témát járjuk körbe cikkünkben, melyet 2 részletben olvashatnak magazinunkban. A hőmérséklet az egyik legveszélyesebb és legpusztítóbb károkozó tényező lehet villamos berendezéseink számára. A nem megfelelő hőmérséklet következményeként jelentősen lecsökkenhet a villamos készülék, illetve a benne lévő villamos egységek, alkatrészek élettartama. A legtöbb fém ellenállása a hőmérséklet emelkedésével növekszik (pozitív hőmérsékleti együttható), amely további teljesítménycsökkenéshez vezethet. Drasztikus esetekben a megváltozott hőmérséklet tűz kialakulását, illetve robbanást is kiválthat. Ahhoz, hogy a fentebb említett jelenségeket elkerüljük, hőmérsékletszabályozó eszközök, berendezések alkalmazása válik szükségessé. Vegyünk először néhány alapelvet és példát! Az elosztóberendezésben elhelyezett villamos készülékek, illetve villamos vezetőanyagok hőenergiát termelnek, illetve hőt adnak le. Ennek a jelenségnek lehet az eredménye például a rövidebb élettartam. Joule törvénye szerint a töltéshordozók elmozdulásakor az áram folyásának hatására hő keletkezik. A keletkezett hő 4 év 25 év Évek száma Kondenzátor élettartama 0, Hőmérséklet ( C) 20 C teljesítménye a következő szerint számolható: P=R x I2 (Watt) Az az energia, amely hővé alakul a folyamat során: Hőenergia=U x I x t vagy Hőenergia=R x I2 x t. Például: R=50 Ohm, I=10 Amper, t=40 perc. Ez egyenlő a következőkkel: 50x102x40/60 = 3333 Wh, i.e. 2867kcal. Mit is jelent ez pontosan? Az 1. ábrából kiderül, hogy adott elektronikai alkatrész élettartama hogyan csökken a hőmérsékletváltozás függvényében. Alapesetben a példában vett kondenzátor élettartama 25 év 20 C hőmérsékletet feltételezve, míg 55 C esetében ez lecsökken 4 évre (a megadott hőmérsékletértékek a környezeti hőmérsékletre vonatkoznak)! A megnövekedett hőmérséklet azonban nemcsak az elektronikai alkatrészeket károsítja, hanem a villamos vezetőkre is kedvezőtlen hatással van. A magas hőmérséklet hatására a rézcsatlakozások, illetve a sínek hamarabb és nagyobb mértékben oxidálódnak, amely további ellenállásnövekedést eredményez és ez nem várt hőmérséklet-emelkedést okoz (disszipációs teljesítmény: P dissipated power=r x I2). Ez pedig a rendelkezésre álló hatásos teljesítményt lecsökkenti. 55 C 1. ábra Kondenzátor élettartama 10

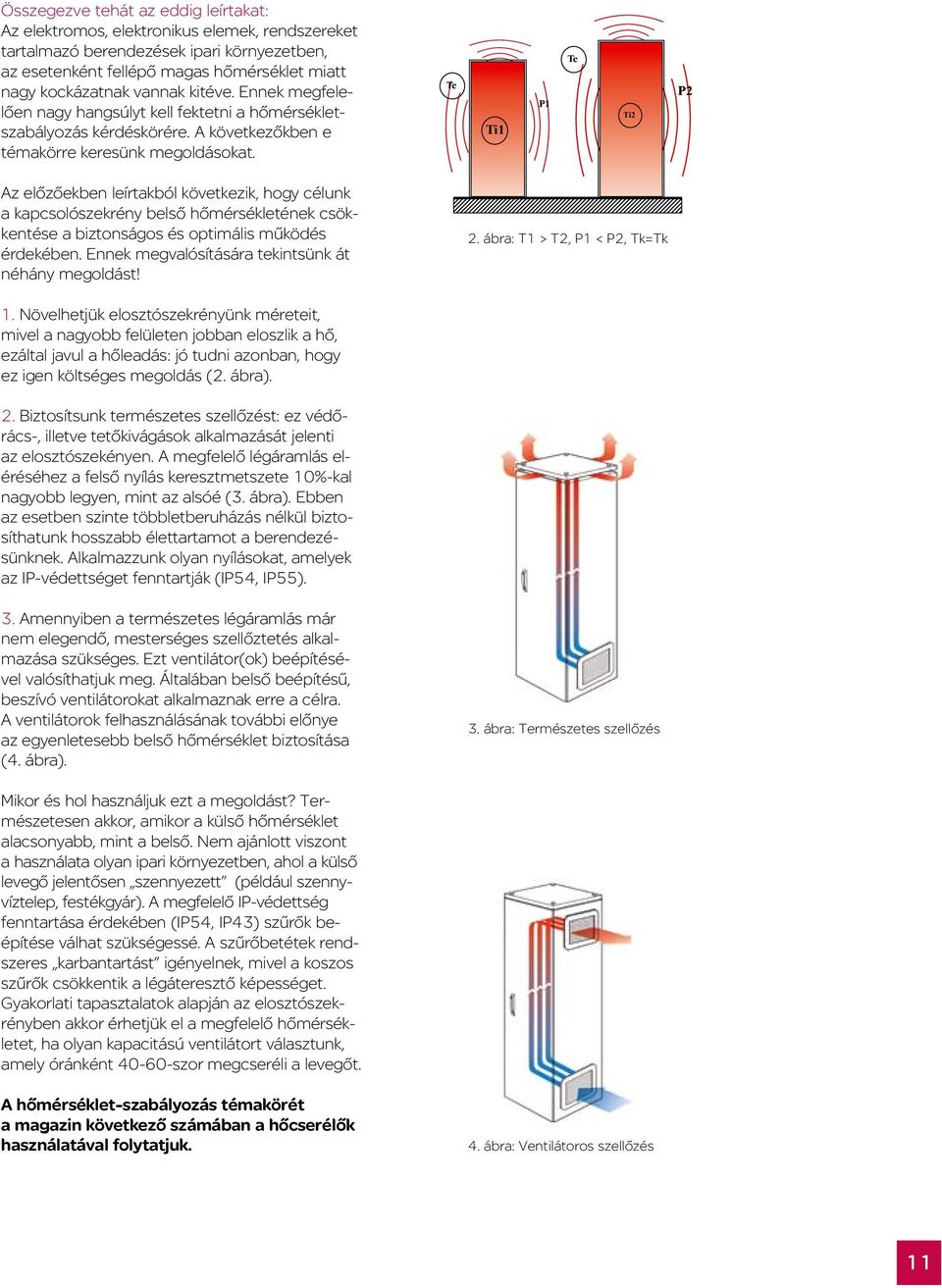

11 Összegezve tehát az eddig leírtakat: Az elektromos, elektronikus elemek, rendszereket tartalmazó berendezések ipari környezetben, az esetenként fellépő magas hőmérséklet miatt nagy kockázatnak vannak kitéve. Ennek megfelelően nagy hangsúlyt kell fektetni a hőmérsékletszabályozás kérdéskörére. A következőkben e témakörre keresünk megoldásokat. Te Ti1 P1 Te Ti2 P2 Az előzőekben leírtakból következik, hogy célunk a kapcsolószekrény belső hőmérsékletének csökkentése a biztonságos és optimális működés érdekében. Ennek megvalósítására tekintsünk át néhány megoldást! 2. ábra: T1 > T2, P1 < P2, Tk=Tk 1. Növelhetjük elosztószekrényünk méreteit, mivel a nagyobb felületen jobban eloszlik a hő, ezáltal javul a hőleadás: jó tudni azonban, hogy ez igen költséges megoldás (2. ábra). 2. Biztosítsunk természetes szellőzést: ez védőrács-, illetve tetőkivágások alkalmazását jelenti az elosztószekényen. A megfelelő légáramlás eléréséhez a felső nyílás keresztmetszete 10%-kal nagyobb legyen, mint az alsóé (3. ábra). Ebben az esetben szinte többletberuházás nélkül biztosíthatunk hosszabb élettartamot a berendezésünknek. Alkalmazzunk olyan nyílásokat, amelyek az IP-védettséget fenntartják (IP54, IP55). 3. Amennyiben a természetes légáramlás már nem elegendő, mesterséges szellőztetés alkalmazása szükséges. Ezt ventilátor(ok) beépítésével valósíthatjuk meg. Általában belső beépítésű, beszívó ventilátorokat alkalmaznak erre a célra. A ventilátorok felhasználásának további előnye az egyenletesebb belső hőmérséklet biztosítása (4. ábra). 3. ábra: Természetes szellőzés Mikor és hol használjuk ezt a megoldást? Természetesen akkor, amikor a külső hőmérséklet alacsonyabb, mint a belső. Nem ajánlott viszont a használata olyan ipari környezetben, ahol a külső levegő jelentősen szennyezett (például szennyvíztelep, festékgyár). A megfelelő IP-védettség fenntartása érdekében (IP54, IP43) szűrők beépítése válhat szükségessé. A szűrőbetétek rendszeres karbantartást igényelnek, mivel a koszos szűrők csökkentik a légáteresztő képességet. Gyakorlati tapasztalatok alapján az elosztószekrényben akkor érhetjük el a megfelelő hőmérsékletet, ha olyan kapacitású ventilátort választunk, amely óránként szor megcseréli a levegőt. A hőmérséklet-szabályozás témakörét a magazin következő számában a hőcserélők használatával folytatjuk. 4. ábra: Ventilátoros szellőzés 11

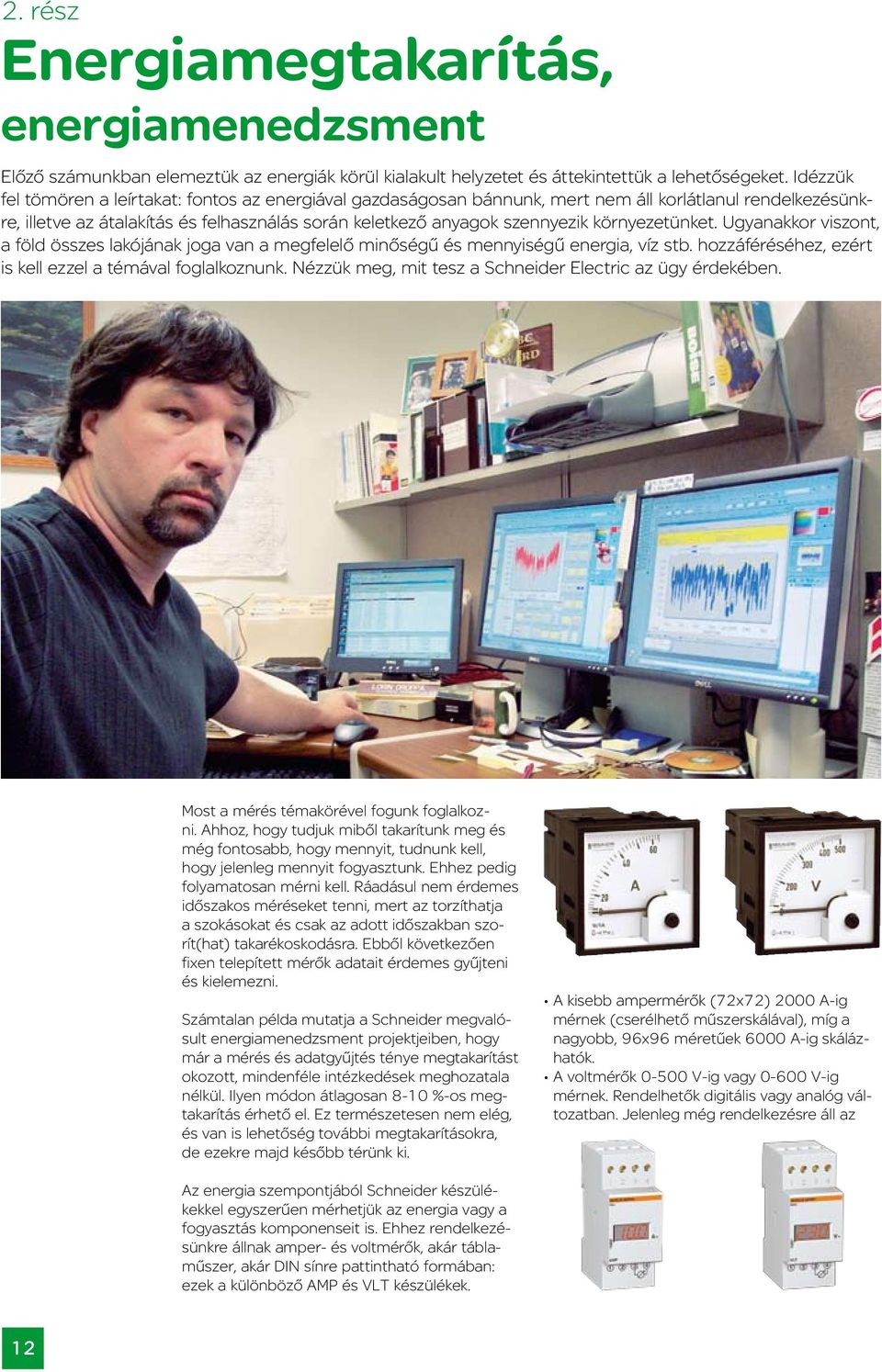

12 2. rész Energiamegtakarítás, energiamenedzsment Előző számunkban elemeztük az energiák körül kialakult helyzetet és áttekintettük a lehetőségeket. Idézzük fel tömören a leírtakat: fontos az energiával gazdaságosan bánnunk, mert nem áll korlátlanul rendelkezésünkre, illetve az átalakítás és felhasználás során keletkező anyagok szennyezik környezetünket. Ugyanakkor viszont, a föld összes lakójának joga van a megfelelő minőségű és mennyiségű energia, víz stb. hozzáféréséhez, ezért is kell ezzel a témával foglalkoznunk. Nézzük meg, mit tesz a Schneider Electric az ügy érdekében. Most a mérés témakörével fogunk foglalkozni. Ahhoz, hogy tudjuk miből takarítunk meg és még fontosabb, hogy mennyit, tudnunk kell, hogy jelenleg mennyit fogyasztunk. Ehhez pedig folyamatosan mérni kell. Ráadásul nem érdemes időszakos méréseket tenni, mert az torzíthatja a szokásokat és csak az adott időszakban szorít(hat) takarékoskodásra. Ebből következően fixen telepített mérők adatait érdemes gyűjteni és kielemezni. Számtalan példa mutatja a Schneider megvalósult energiamenedzsment projektjeiben, hogy már a mérés és adatgyűjtés ténye megtakarítást okozott, mindenféle intézkedések meghozatala nélkül. Ilyen módon átlagosan 8-10 %-os megtakarítás érhető el. Ez természetesen nem elég, és van is lehetőség további megtakarításokra, de ezekre majd később térünk ki. A kisebb ampermérők (72x72) 2000 A-ig mérnek (cserélhető műszerskálával), míg a nagyobb, 96x96 méretűek 6000 A-ig skálázhatók. A voltmérők V-ig vagy V-ig mérnek. Rendelhetők digitális vagy analóg változatban. Jelenleg még rendelkezésre áll az Az energia szempontjából Schneider készülékekkel egyszerűen mérhetjük az energia vagy a fogyasztás komponenseit is. Ehhez rendelkezésünkre állnak amper- és voltmérők, akár táblaműszer, akár DIN sínre pattintható formában: ezek a különböző AMP és VLT készülékek. 12

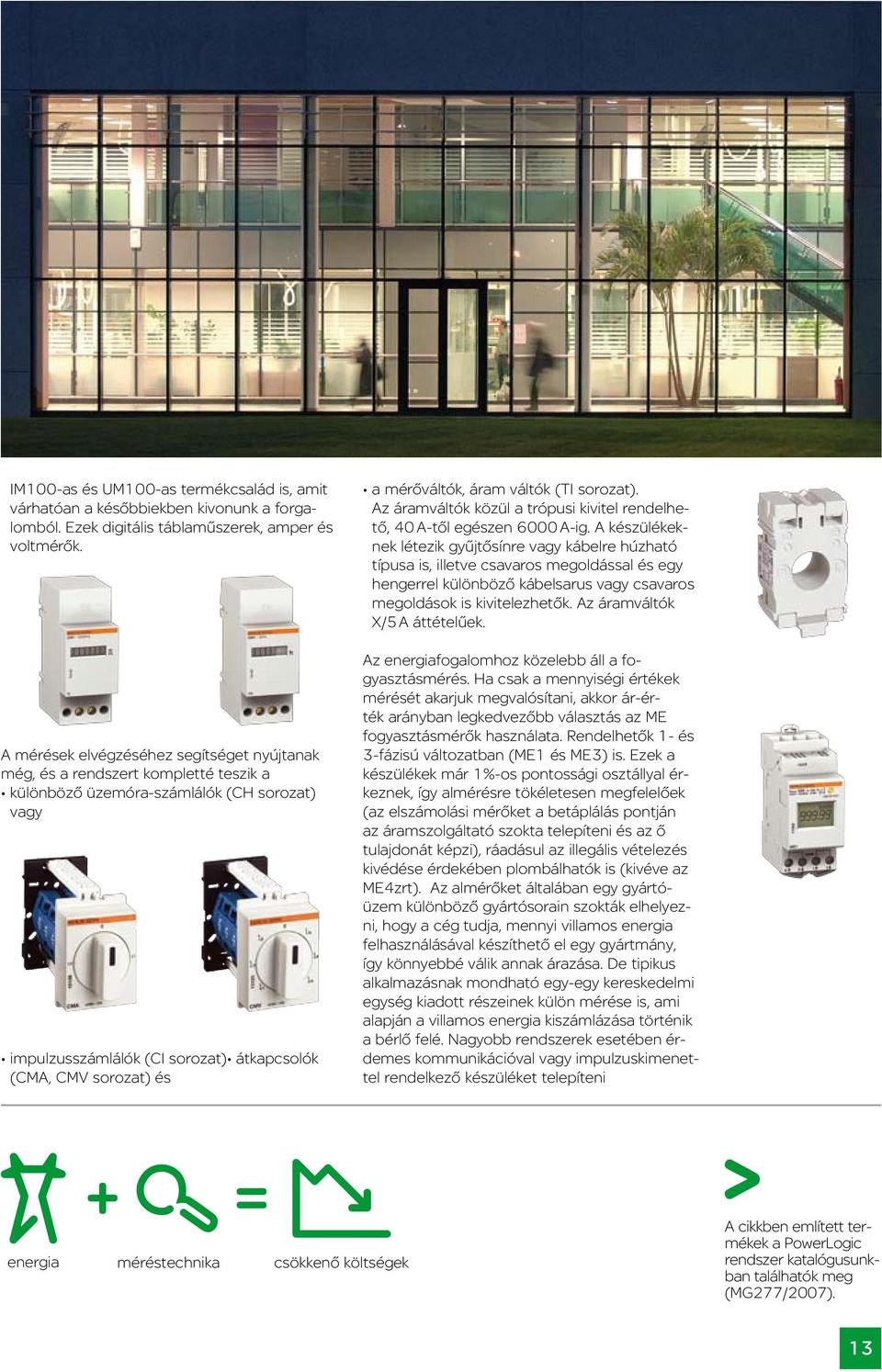

13 IM100-as és UM100-as termékcsalád is, amit várhatóan a későbbiekben kivonunk a forgalomból. Ezek digitális táblaműszerek, amper és voltmérők. A mérések elvégzéséhez segítséget nyújtanak még, és a rendszert kompletté teszik a különböző üzemóra-számlálók (CH sorozat) vagy impulzusszámlálók (CI sorozat) átkapcsolók (CMA, CMV sorozat) és a mérőváltók, áram váltók (TI sorozat). Az áramváltók közül a trópusi kivitel rendelhető, 40 A-től egészen 6000 A-ig. A készülékeknek létezik gyűjtősínre vagy kábelre húzható típusa is, illetve csavaros megoldással és egy hengerrel különböző kábelsarus vagy csavaros megoldások is kivitelezhetők. Az áramváltók X/5 A áttételűek. Az energiafogalomhoz közelebb áll a fogyasztásmérés. Ha csak a mennyiségi értékek mérését akarjuk megvalósítani, akkor ár-érték arányban legkedvezőbb választás az ME fogyasztásmérők használata. Rendelhetők 1- és 3-fázisú változatban (ME1 és ME3) is. Ezek a készülékek már 1%-os pontossági osztállyal érkeznek, így almérésre tökéletesen megfelelőek (az elszámolási mérőket a betáplálás pontján az áramszolgáltató szokta telepíteni és az ő tulajdonát képzi), ráadásul az illegális vételezés kivédése érdekében plombálhatók is (kivéve az ME4zrt). Az almérőket általában egy gyártóüzem különböző gyártósorain szokták elhelyezni, hogy a cég tudja, mennyi villamos energia felhasználásával készíthető el egy gyártmány, így könnyebbé válik annak árazása. De tipikus alkalmazásnak mondható egy-egy kereskedelmi egység kiadott részeinek külön mérése is, ami alapján a villamos energia kiszámlázása történik a bérlő felé. Nagyobb rendszerek esetében érdemes kommunikációval vagy impulzuskimenettel rendelkező készüléket telepíteni energia méréstechnika csökkenő költségek A cikkben említett termékek a PowerLogic rendszer katalógusunkban találhatók meg (MG277/2007). 13

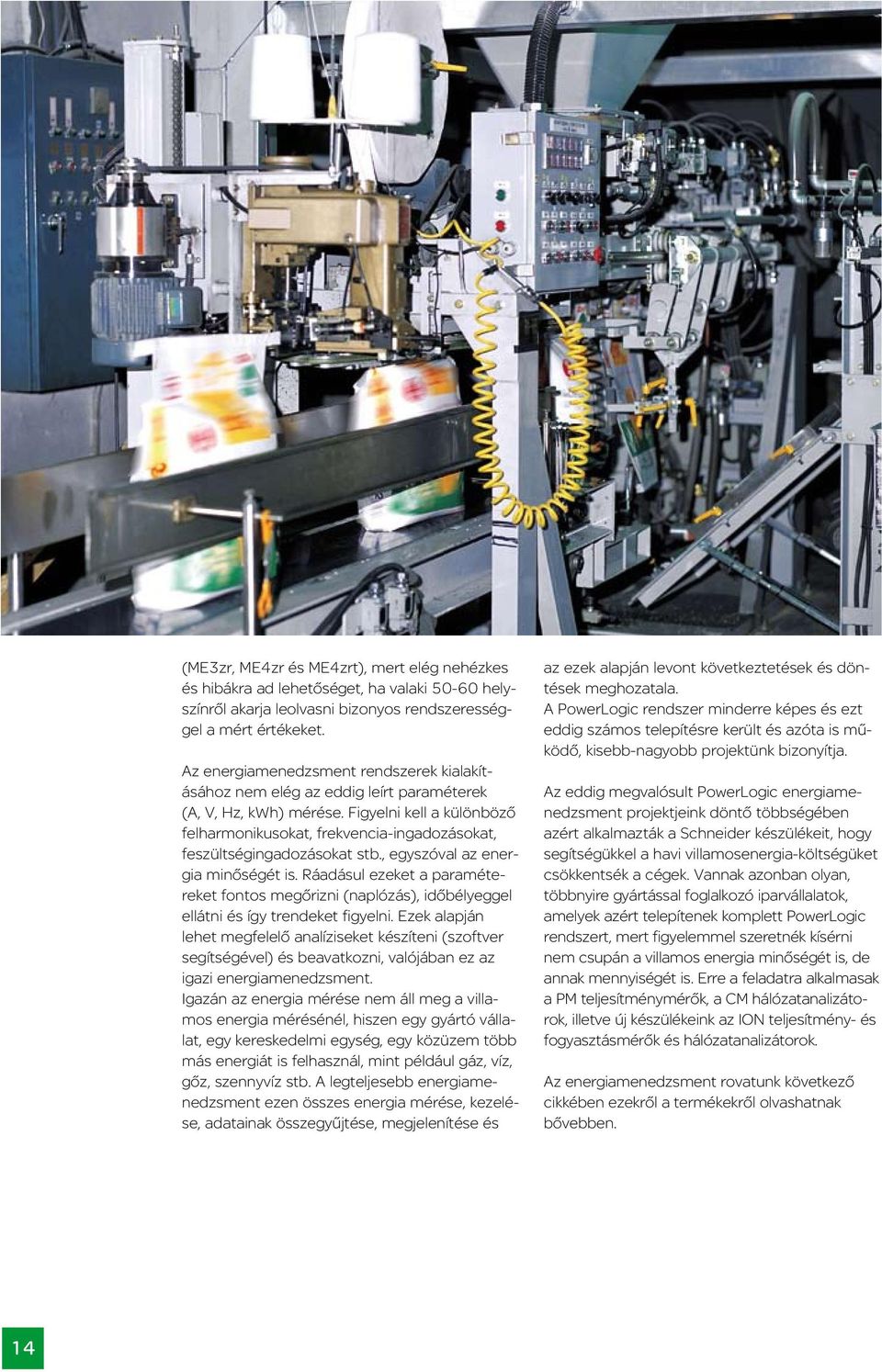

14 (ME3zr, ME4zr és ME4zrt), mert elég nehézkes és hibákra ad lehetőséget, ha valaki helyszínről akarja leolvasni bizonyos rendszerességgel a mért értékeket. Az energiamenedzsment rendszerek kialakításához nem elég az eddig leírt paraméterek (A, V, Hz, kwh) mérése. Figyelni kell a különböző felharmonikusokat, frekvencia-ingadozásokat, feszültségingadozásokat stb., egyszóval az energia minőségét is. Ráadásul ezeket a paramétereket fontos megőrizni (naplózás), időbélyeggel ellátni és így trendeket figyelni. Ezek alapján lehet megfelelő analíziseket készíteni (szoftver segítségével) és beavatkozni, valójában ez az igazi energiamenedzsment. Igazán az energia mérése nem áll meg a villamos energia mérésénél, hiszen egy gyártó vállalat, egy kereskedelmi egység, egy közüzem több más energiát is felhasznál, mint például gáz, víz, gőz, szennyvíz stb. A legteljesebb energiamenedzsment ezen összes energia mérése, kezelése, adatainak összegyűjtése, megjelenítése és az ezek alapján levont következtetések és döntések meghozatala. A PowerLogic rendszer minderre képes és ezt eddig számos telepítésre került és azóta is működő, kisebb-nagyobb projektünk bizonyítja. Az eddig megvalósult PowerLogic energiamenedzsment projektjeink döntő többségében azért alkalmazták a Schneider készülékeit, hogy segítségükkel a havi villamosenergia-költségüket csökkentsék a cégek. Vannak azonban olyan, többnyire gyártással foglalkozó iparvállalatok, amelyek azért telepítenek komplett PowerLogic rendszert, mert figyelemmel szeretnék kísérni nem csupán a villamos energia minőségét is, de annak mennyiségét is. Erre a feladatra alkalmasak a PM teljesítménymérők, a CM hálózatanalizátorok, illetve új készülékeink az ION teljesítmény- és fogyasztásmérők és hálózatanalizátorok. Az energiamenedzsment rovatunk következő cikkében ezekről a termékekről olvashatnak bővebben. 14

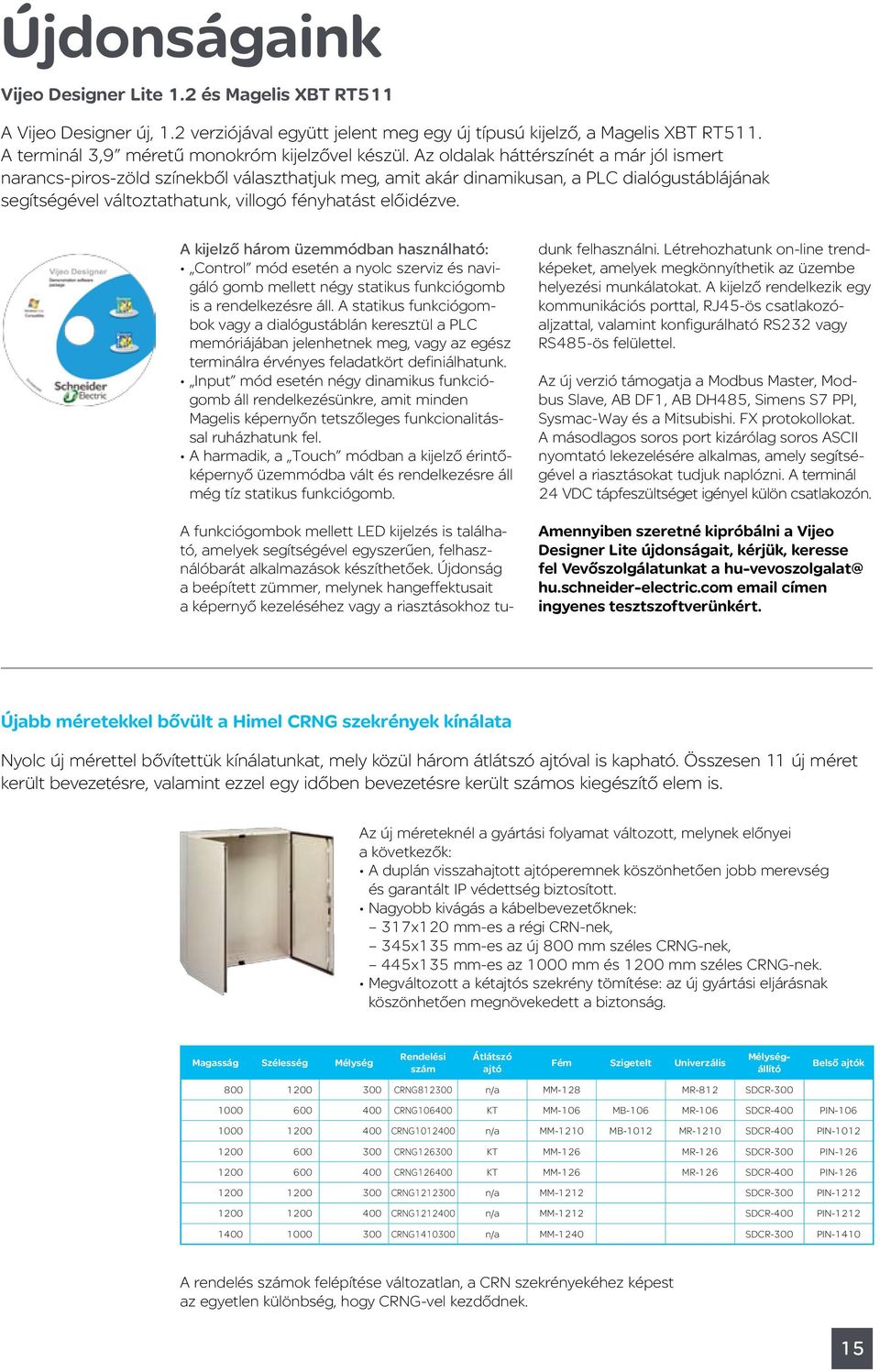

15 Újdonságaink Vijeo Designer Lite 1.2 és Magelis XBT RT511 A Vijeo Designer új, 1.2 verziójával együtt jelent meg egy új típusú kijelző, a Magelis XBT RT511. A terminál 3,9 méretű monokróm kijelzővel készül. Az oldalak háttérszínét a már jól ismert narancs-piros-zöld színekből választhatjuk meg, amit akár dinamikusan, a PLC dialógustáblájának segítségével változtathatunk, villogó fényhatást előidézve. A kijelző három üzemmódban használható: Control mód esetén a nyolc szerviz és navigáló gomb mellett négy statikus funkciógomb is a rendelkezésre áll. A statikus funkciógombok vagy a dialógustáblán keresztül a PLC memóriájában jelenhetnek meg, vagy az egész terminálra érvényes feladatkört definiálhatunk. Input mód esetén négy dinamikus funkciógomb áll rendelkezésünkre, amit minden Magelis képernyőn tetszőleges funkcionalitással ruházhatunk fel. A harmadik, a Touch módban a kijelző érintőképernyő üzemmódba vált és rendelkezésre áll még tíz statikus funkciógomb. A funkciógombok mellett LED kijelzés is található, amelyek segítségével egyszerűen, felhasználóbarát alkalmazások készíthetőek. Újdonság a beépített zümmer, melynek hangeffektusait a képernyő kezeléséhez vagy a riasztásokhoz tudunk felhasználni. Létrehozhatunk on-line trendképeket, amelyek megkönnyíthetik az üzembe helyezési munkálatokat. A kijelző rendelkezik egy kommunikációs porttal, RJ45-ös csatlakozóaljzattal, valamint konfigurálható RS232 vagy RS485-ös felülettel. Az új verzió támogatja a Modbus Master, Modbus Slave, AB DF1, AB DH485, Simens S7 PPI, Sysmac-Way és a Mitsubishi. FX protokollokat. A másodlagos soros port kizárólag soros ASCII nyomtató lekezelésére alkalmas, amely segítségével a riasztásokat tudjuk naplózni. A terminál 24 VDC tápfeszültséget igényel külön csatlakozón. Amennyiben szeretné kipróbálni a Vijeo Designer Lite újdonságait, kérjük, keresse fel Vevőszolgálatunkat a hu-vevoszolgalat@ hu.schneider-electric.com címen ingyenes tesztszoftverünkért. Újabb méretekkel bővült a Himel CRNG szekrények kínálata Nyolc új mérettel bővítettük kínálatunkat, mely közül három átlátszó ajtóval is kapható. Összesen 11 új méret került bevezetésre, valamint ezzel egy időben bevezetésre került számos kiegészítő elem is. Az új méreteknél a gyártási folyamat változott, melynek előnyei a következők: A duplán visszahajtott ajtóperemnek köszönhetően jobb merevség és garantált IP védettség biztosított. Nagyobb kivágás a kábelbevezetőknek: 317x120 mm-es a régi CRN-nek, 345x135 mm-es az új 800 mm széles CRNG-nek, 445x135 mm-es az 1000 mm és 1200 mm széles CRNG-nek. Megváltozott a kétajtós szekrény tömítése: az új gyártási eljárásnak köszönhetően megnövekedett a biztonság. Magasság Szélesség Mélység Rendelési szám Átlátszó ajtó Fém Szigetelt Univerzális Mélységállító crng n/a MM-128 MR-812 SDCR-300 Belső ajtók crng KT MM-106 MB-106 MR-106 SDCR-400 PIN crng n/a MM-1210 MB-1012 MR-1210 SDCR-400 PIN crng KT MM-126 MR-126 SDCR-300 PIN crng KT MM-126 MR-126 SDCR-400 PIN crng n/a MM-1212 SDCR-300 PIN crng n/a MM-1212 SDCR-400 PIN crng n/a MM-1240 SDCR-300 PIN-1410 A rendelés számok felépítése változatlan, a CRN szekrényekéhez képest az egyetlen különbség, hogy CRNG-vel kezdődnek. 15

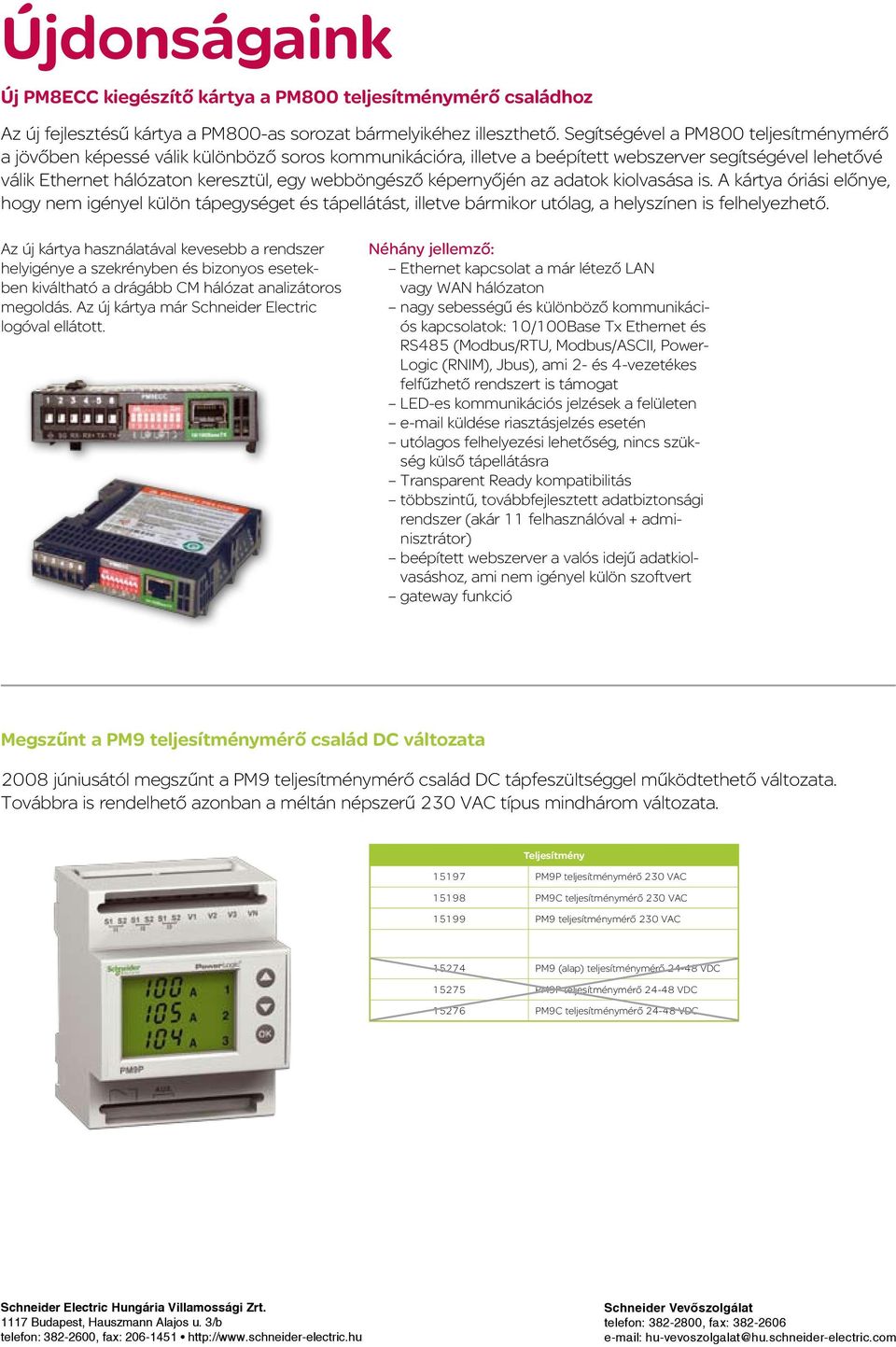

16 Újdonságaink Új PM8ECC kiegészítő kártya a PM800 teljesítménymérő családhoz Az új fejlesztésű kártya a PM800-as sorozat bármelyikéhez illeszthető. Segítségével a PM800 teljesítménymérő a jövőben képessé válik különböző soros kommunikációra, illetve a beépített webszerver segítségével lehetővé válik Ethernet hálózaton keresztül, egy webböngésző képernyőjén az adatok kiolvasása is. A kártya óriási előnye, hogy nem igényel külön tápegységet és tápellátást, illetve bármikor utólag, a helyszínen is felhelyezhető. Az új kártya használatával kevesebb a rendszer helyigénye a szekrényben és bizonyos esetekben kiváltható a drágább CM hálózat analizátoros megoldás. Az új kártya már Schneider Electric logóval ellátott. Néhány jellemző: Ethernet kapcsolat a már létező LAN vagy WAN hálózaton nagy sebességű és különböző kommunikációs kapcsolatok: 10/100Base Tx Ethernet és RS485 (Modbus/RTU, Modbus/ASCII, Power- Logic (RNIM), Jbus), ami 2- és 4-vezetékes felfűzhető rendszert is támogat LED-es kommunikációs jelzések a felületen küldése riasztásjelzés esetén utólagos felhelyezési lehetőség, nincs szükség külső tápellátásra Transparent Ready kompatibilitás többszintű, továbbfejlesztett adatbiztonsági rendszer (akár 11 felhasználóval + adminisztrátor) beépített webszerver a valós idejű adatkiolvasáshoz, ami nem igényel külön szoftvert gateway funkció Megszűnt a PM9 teljesítménymérő család DC változata 2008 júniusától megszűnt a PM9 teljesítménymérő család DC tápfeszültséggel működtethető változata. Továbbra is rendelhető azonban a méltán népszerű 230 VAC típus mindhárom változata. Teljesítmény PM9P teljesítménymérő 230 VAC PM9C teljesítménymérő 230 VAC PM9 teljesítménymérő 230 VAC PM9 (alap) teljesítménymérő VDC PM9P teljesítménymérő VDC PM9C teljesítménymérő VDC Schneider Electric Hungária Villamossági Zrt Budapest, Hauszmann Alajos u. 3/b telefon: , fax: Schneider Vevőszolgálat telefon: , fax: hu-vevoszolgalat@hu.schneider-electric.com
