Otthona biztonsága a bejárati ajtónál kezdődik

Átírás

1 Video Doorbell Pro

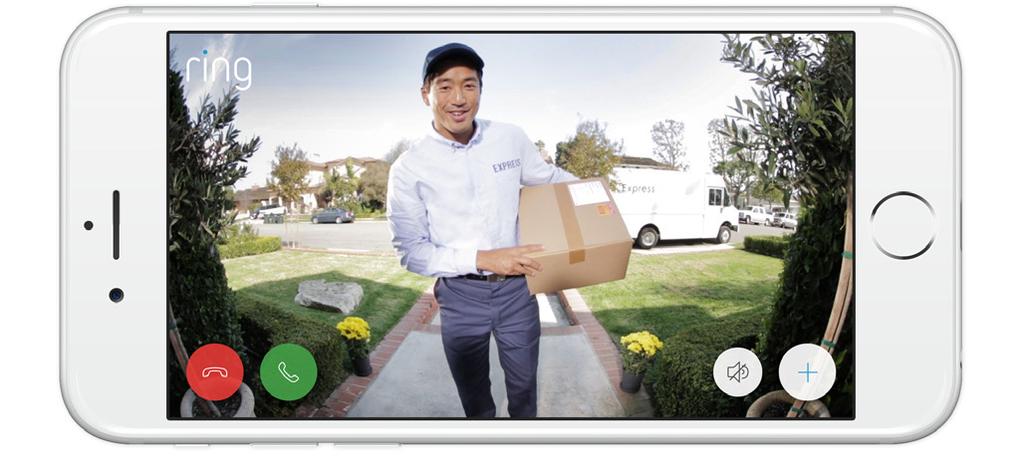

2 Otthona biztonsága a bejárati ajtónál kezdődik Az új Ring Video Doorbell Pro jelenti a Ring egész házra kiterjedő védelmének kiindulópontját. Így folyamatos összeköttetésben lehet otthonával, figyelemmel kísérheti házát, és bárhonnan reagálhat az ajtócsengetésekre mindezt telefonjáról, táblagépéről vagy számítógépéről! A Ring Video Doorbell Pro egyéb Ring csengőkkel, illetve olyan biztonsági rendszerekkel is együttműködik, mint a Floodlight Cam vagy a Ring riasztórendszer. Minél több Ring eszköze van, annál többet lát és hall, bárhol is legyen éppen!

3 Tartalom 1. A Ring Doorbell transzformátorának beszerelése 2. A belső csengő megkerülése 3. A Ring Video Doorbell Pro felszerelése 4. A Ring Doorbell beüzemelése a Ring applikációban 5. A Ring Chime beüzemelése 6. A Ring Video Doorbell Pro használata 7. Hibaelhárítás Videóformátumban nézné meg inkább? Nyissa meg a Ring applikációt, nyomjon az Eszköz beüzemelése lehetőségre, válassza a Ring Video Doorbell Pro-t és kövesse az applikáció útmutatásait, ha videóformátumban szeretné megtekinteni ezeket az instrukciókat!

4 1. A Ring Doorbell transzformátorának beszerelése 1. A Ring Doorbell transzformátorának beszerelése Annak érdekében, hogy a Ring Video Doorbell Pro megfelelő áramot kapjon, ki kell cserélnie meglévő transzformátorát a biztosított 24V-os transzformátorra. Ha segítségre van szüksége, vagy olyan helyen él, ahol törvény tiltja, hogy a biztosítékszekrényben dolgozzon, hívjon szakképzett villanyszerelőt! Mivel a legtöbb csengő nem a 24V-os kategóriába tartozik, ezért meg kell kerülnie a meglévő csengőt a biztosított Pro elektromos egység használatával (lásd az alábbi képen)!

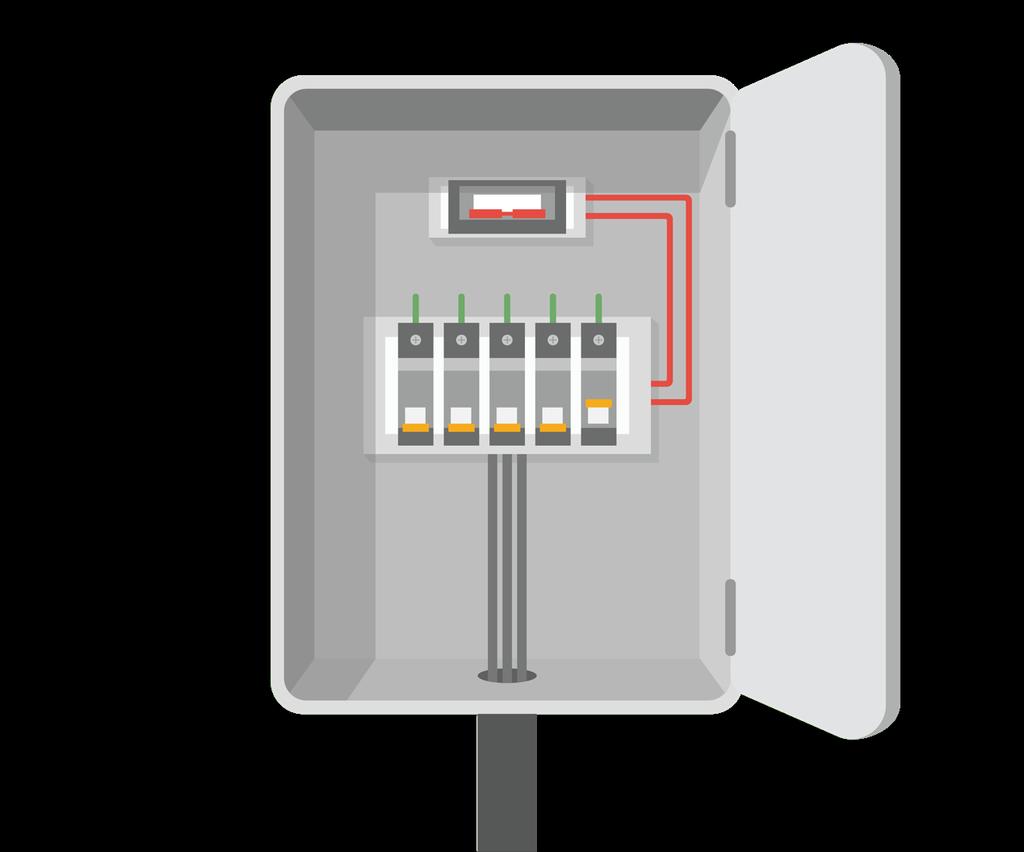

5 Kapcsolja le az áramot a biztosítékszekrényben! Mivel magas feszültségű árammal fog dolgozni, először kapcsolja le az áram főkapcsolóját a biztosítékdobozban! 1. A Ring Doorbell transzformátorának beszerelése

6 1. A Ring Doorbell transzformátorának beszerelése Keresse meg a régi csengő transzformátorát! A transzformátor valószínűleg a biztosítékdobozban található. Ha nem, keressen tovább azokon a helyeken, ahová elektromos elemek kerültek felszerelésre. A transzformátor akár a régi csengőben is lehet. A transzformátor helyére a legegyszerűbben úgy jöhet rá, ha benéz a belső csengő borítása alá. VAGY Hagyományos belső csengő (A transzformátor valószínűleg a biztosítékdobozban van) Belső csengő beépített transzformátorral

7 Cserélje ki a transzformátort! Húzza ki a meglévő transzformátor 4 vezetékét, és távolítsa el a biztosítékdobozból vagy onnan, ahová felszerelték! Csatlakoztassa a 4 vezetéket az új transzformátorba, vigyázva arra, nehogy összekeverje az áramvezetékeket a másodlagos vezetékekkel! Dugja a vezetékek végét a szorítócsatlakozókba, és húzza meg a csatlakozásokat a kis Philips csavarhúzóval! A Ring Pro-ba (1, 4) 1. A Ring Doorbell transzformátorának beszerelése Ellenőrizze, hogy minden vezeték megfelelően rögzítve van! Áramvezeték bemenet (5, 6)

8 2. A belső csengő megkerülése 2. A belső csengő megkerülése Keresse meg a belső csengőt, és távolítsa el a burkolatát! Figyelje meg a kapcsolódásokat a csengőn! Fontos, hogy beazonosítsa, melyik kábel látja el árammal a csengőt. Ha a csengő nem olyan, mint az ábrán látható, akkor nézze meg a csengő használati útmutatóját segítségért!

9 Azonosítsa be a csengő áramforrását! Ebben a példában a baloldali vezetékek (0 és 3) látják el árammal a csengő fizikai mechanizmusát (vagy elektronikai kifejezéssel a csengő tekercsét), mely hangot generál. Ha alaposan megnézi, vékony vezetékeket fog látni, melyek a 0 és a 3-as csatlakozóktól a rejtett tekercs felé futnak. 2. A belső csengő megkerülése Ezzel szemben az 1-es és a 2-es csatlakozók közvetlenül egymáshoz vannak kapcsolva egy vékony vezetékkel (tehát nem biztosítanak áramot a csengőnek). FRONT TRANSFORMER

10 2. A belső csengő megkerülése Csatlakoztassa a Pro elektromos egységet! Távolítsa el a vezetékeket, melyek a csengő tekercsén futnak keresztül (0 és 3 az előző példában), és egyenesítse ki a végüket! Ezután stabilan helyezze be a vezetékeket a Pro elektromos egység megkerülési bemeneteibe! Nem számít, melyik vezetéket melyik lyukba helyezi.

11 Tegye vissza a burkolatot! Gratulálunk! Kicserélte a transzformátort és megkerülte régi csengőjét. A sikeres megkerülést az alábbi ábra szemlélteti. Most már készen áll arra, hogy beszerelje a Ring Video Doorbell Pro-t! 2. A belső csengő megkerülése

12 2. A belső csengő megkerülése A csengő transzformátora a belső csengőben van? Bizonyos esetekben a csengő transzformátora a belső csengőbe van beépítve. Ilyenkor az áramvezeték a biztosítékdobozból közvetlenül a csengő transzformátorába megy. Az ilyen típusú transzformátor kicserélésekor győződjön meg arról, hogy a fő áramkapcsoló le van kapcsolva, majd szerelje be a Ring transzformátort a biztosítékdobozba! Ezután csatlakoztassa az áramvezetékeket a 240V-os bemenethez! Húzza ki az áramvezetékeket, melyek jelenleg a biztosítékdobozból a csengőbe mennek, és csatlakoztassa őket a 24V-os kimenethez a Ring transzformátoron! Ez átalakítja az áramvezetékeket, hogy 24Vos áramot továbbítsanak a csengőhöz. A Pro elektromos egységet is tartalmazó összeállításnak ehhez az ábrához hasonlónak kell lennie. D tr 2 be

13 24 V 24 VAC kimenet Out 2 24 V a csengőhöz D 2. A belső csengő megkerülése Int Do Beépített Tran csengő transzformátor Ring Doorbell g transzformátor bell ormer C 240V bemenet

14 3. A Ring Video Doorbell Pro felszerelése 3. A Ring Video Doorbell Pro felszerelése Mindent megtalál a dobozban, amire a felszereléshez szüksége lehet! Csavarhúzó - Használja a Philips fejet a rögzítőcsavarokhoz és a csillagalakú fejet a biztonsági csavarokhoz. Fúrófej és tiplik - Használja a fúrófejet a tipliknek szolgáló lyukak kifúrásához (opcionális), ha beton, gipszvakolat vagy tégla felületre szereli fel az eszközt. Rögzítőcsavarok - Használjon kettőt a Ring Doorbell felszereléséhez. Használja a hosszabb csavarokat, ha az opcionális átalakító elemet is használja. Biztonsági csavar - Használjon egyet a védőlemez felszereléséhez! Vezetékhosszabbítók és -összekötők - A meglévő csengő kábelének meghosszabbítására használhatja, ha szükségesek. Átalakító elem - Akkor használja, ha az eredeti Ring Video Doorbell-t szereli át vagy további borításként, ha hagyományos csengőt szerel át.

15 ez Szerelje le a meglévő csengőt! Csavarozza ki a régi csengőt a falból és válassza le a vezetékeket! 3. A Ring Video Doorbell Pro felszerelése Nincs régi csengője? A Ring Pro-t egyből rákötheti a Ring Plug-in Adapterre! Többet is megtudhat erről az alábbi honlapon: ring.com/ accessories.

16 3. A Ring Video Doorbell Pro felszerelése Jelölje meg a lyukakat! A Ring Doorbell segítségével jelölje meg a két rögzítőcsavar helyét a falon! A védőlemez eltávolítása Annak érdekében, hogy hozzáférjen a rögzítőcsavarok helyéhez, először távolítsa el a védőlemezt az alábbi módon:

17 A tiplik behelyezése (opcionális) Ha kemény felületre (például gipszvakolatra, betonra vagy téglafelületre) szeretné felszerelni az eszközt, akkor először fúrjon lyukakat a biztosított fúrófejjel, majd helyezze be a tipliket a falba! 3. A Ring Video Doorbell Pro felszerelése Ha fa- vagy deszkaburkolatra szereli fel, kihagyhatja ezt a lépést.

18 3. A Ring Video Doorbell Pro felszerelése Csatlakoztassa a vezetékeket! Csatlakoztassa a meglévő csengő vezetékeit a Ring Doorbell hátoldalán lévő csatlakozókhoz, és húzza meg a csatlakozók csavarjait a Ring csavarhúzóval! Ha a csengő vezetékei túl rövidek, használja a vezetékhosszabbítókat és - összekötőket!

19 Szerelje fel a Ring Doorbell-t! Helyezze vissza a vezetékeket a falba, és szerelje fel a Ring Doorbell-t a biztosított rögzítőcsavarokkal! Kapcsolja vissza az áramot az árammegszakítónál! Majdnem készen van! 3. A Ring Video Doorbell Pro felszerelése Miután visszakapcsolta az áramot, beüzemelheti a Ring Doorbell-t a Ring applikációban.

20 4. A Ring Doorbell beüzemelése a Ring applikációban 4. A Ring Doorbell beüzemelése a Ring applikációban A Ring applikáció összeköttetést biztosít a Ring Doorbell és ios vagy Android rendszert futtató mobilkészüléke között, lehetővé téve, hogy mindig otthon érezze magát! Keressen rá a Ring -re a fenti áruházak egyikében, vagy ha automatikusan szeretné megtalálni a programot, látogassa meg az alábbi weboldalt: ring.com/app Végezze el az applikáción belüli beüzemelést! Nyissa meg a Ring applikációt és nyomjon az Eszköz beüzemelése lehetőségre a folyamat megkezdéséhez! Válaszsza ki a Ring Video Doorbell Pro-t a listából és kövesse az applikáció utasításait!

21 Helyezze fel a védőlemezt! Már csak az utolsó simítások vannak hátra! Helyezze fel az egyik védőlemezt a Ring Doorbell-re! Rögzítse a védőlemezt egy biztonsági csavarral a biztosított csavarhúzó csillagalakú fejének használatával! 4. A Ring Doorbell beüzemelése a Ring applikációban

22 5. A Ring Chime beüzemelése 5. A Ring Chime beüzemelése Először csúsztassa be a régiójának megfelelő csatlakozódugót a Chime hátoldalába, míg kattanást nem hall! Ezután csatlakoztassa a Chime-ot a konnektorba! Válasszon egy központi elhelyezkedésű konnektort, hogy mindig hallja az értesítéseket! AU UK EU Üzemelje be a Chime -ot a Ring applikációban! Nyissa meg a Ring applikációt és nyomjon az Eszköz beüzemelése lehetőségre a folyamat megkezdéséhez! Válassza ki a Chime Pro-t a listából és kövesse az applikáció utasításait.

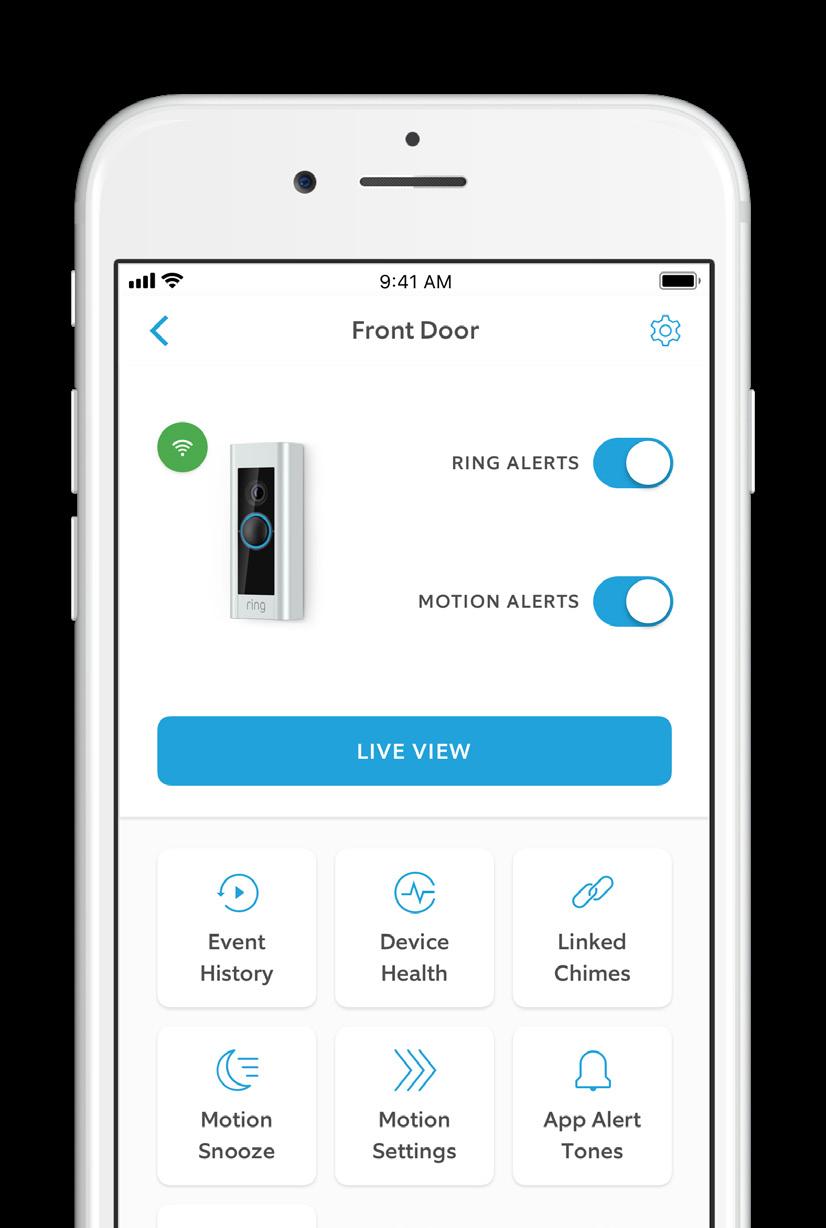

23 6. A Ring Doorbell Pro használata A Ring applikációban nyomjon a Ring Video Doorbell Pro-ra, hogy a beállítási képernyőre jusson! Itt igényeinek megfelelően beállíthatja a Ring Doorbell-t. 6. A Ring Doorbell Pro használata

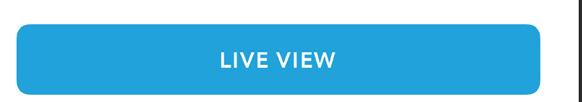

24 6. A Ring Doorbell Pro használata Csengetési értesítések Kapcsolja be az értesítéseket arról, ha valaki megnyomja a Ring Doorbell gombját! Mozgási értesítések Kapcsolja be az értesítéseket a kamera mozgási zónáiban észlelt aktivitásokról. Nyomjon rá, ha a Ring Doorbell Pro élő videóképét szeretné látni! Innen nemcsak láthatja és hallhatja a látogatót, de beszélhet is vele.

25 Megosztás Válassza a Megosztás menüt, hogy engedélyezze családjának vagy barátainak, hogy reagáljanak az élő eseményekre és megtekintsék a felvételeket (ha a rögzítés engedélyezve van)! Mozgásbeállítások Válassza a Mozgásbeállításokat, ha engedélyezni és módosítani szeretné a mozgásérzékelési beállításokat! 6. A Ring Doorbell Pro használata Eszközállapot Menjen az Eszközállapot menüpontba bármilyen felmerülő probléma diagnosztizálása érdekében! Eseménytörténet Nézze meg a Ring Doorbell által rögzített eseményeket az Eseménytörténetben!

26 6. A Ring Doorbell Pro használata Reagálás az ajtócsengetésre Ha valaki az ajtajánál áll, az alábbi funkciókat használhatja: Kétirányú beszélgetés Beszéljen a látogatóval, és hallgassa meg, mit szeretne mondani! Mikrofon Némítsa el vagy engedélyezze a hangot mikrofonján! Hangszóró Némítsa el vagy engedélyezze a hangot az applikációban!

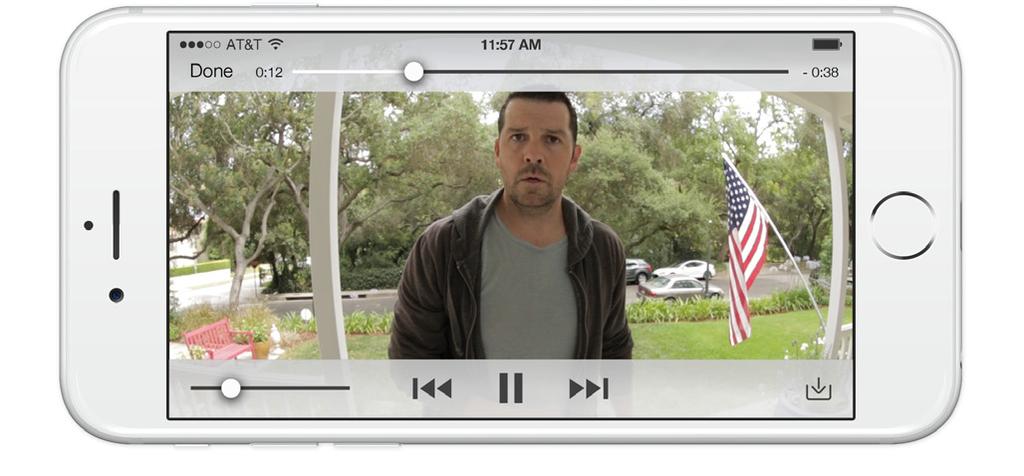

27 Ring Protect 6. A Ring Doorbell Pro használata Ez az opcionális funkció elmenti a Ring Doorbell által rögzített események felvételeit. Ezekhez a felvételekhez 60 napig bármilyen eszközről hozzáférhet a Ring applikáción keresztül, vagy ha belép fiókjába az alábbi honlapon: ring.com/activity Tudjon meg többet: ring.com/protect-plans A Ring Doorbell-lel 30 napig ingyen próbálhatja ki a Ring Protect-et. Figyelje fiókját a szolgáltatással kapcsolatos fontos hirdetményekért!

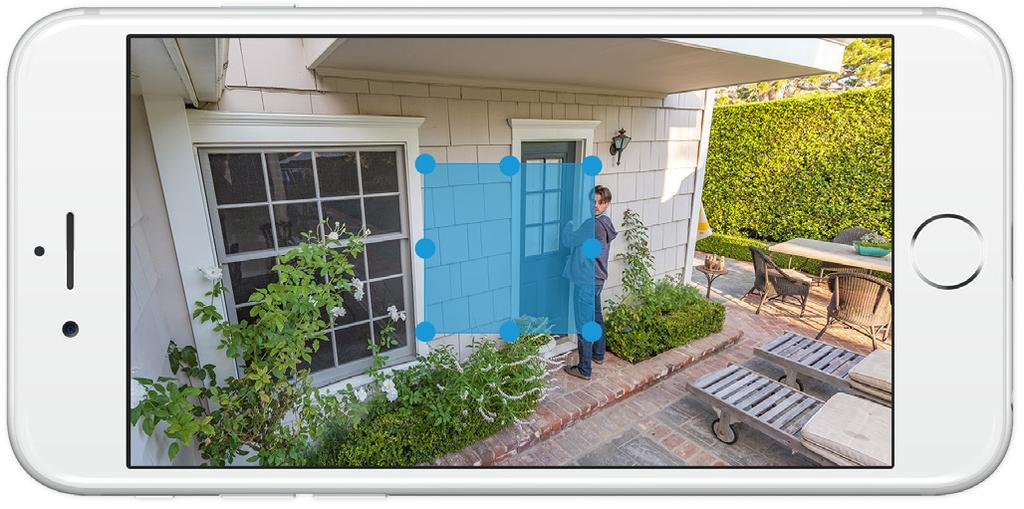

28 6. A Ring Doorbell Pro használata Mozgásérzékelés A mozgás érzékeléséhez legalább egy mozgási zónát be kell állítania. Ezek a kameranézet olyan személyre szabható területei, melyeket Ön jelöl ki a mozgásérzékeléshez. Ha mozgás történik egy ilyen zónában, arról mozgási értesítést kap. A mozgási zónák beállításához nyomjon a Mozgásbeállításokra. Ezen a képernyőn legfeljebb három mozgási zónát jelölhet ki. Legalább egy mozgási zónát aktiválnia kell ahhoz, hogy értesítéseket kapjon!

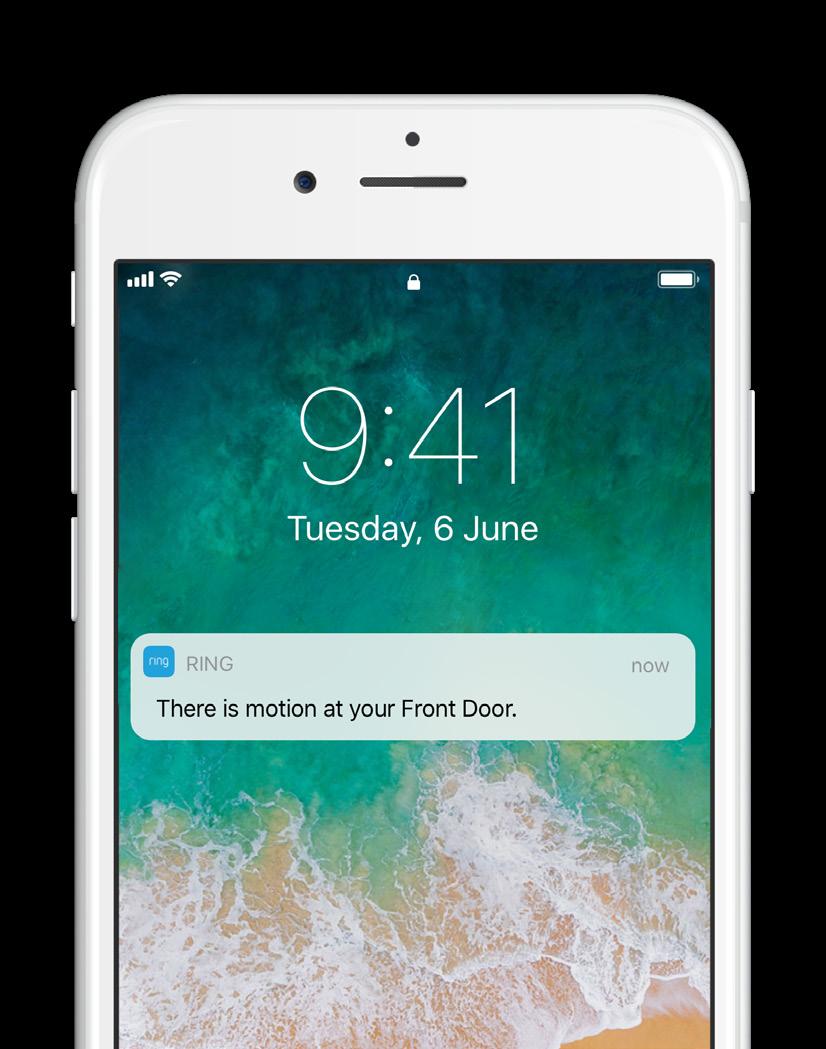

29 Értesítések Ha telefonja zárolva van, amikor valaki csenget vagy mozgási értesítést aktivál, értesítést kap a kezdőképernyőn. Ha telefonja jelkóddal védett, meg kell adnia a kódot, hogy élőben követhesse az eseményt. 6. A Ring Doorbell Pro használata

30 7. Hibaelhárítás 7. Hibaelhárítás Felszereltem a Ring-et, de nem kapcsol be A Ring Video Doorbell Pro tartalmaz egy akkumulátort, amit lehet, hogy tölteni kell az első használat előtt. Ha elvégezte a felszerelést, és a Ring Doorbell nem működik, töltse 30 percig, és próbálja meg újra! A belső akkumulátor csak a memória védelmére szolgál áramkimaradás esetén. A Ring Doorbell váltakozó árammal működik. A videó vagy a hang minősége gyenge A Ring applikációban nyomjon a Ring Pro-ra, majd az Eszközállapotra, és a jelerősség mellett található? gombra! Ha a Wi-Fi jel erősnek tűnik, nyomjon a Wi-Fi tesztelés lehetőségre és kövesse az applikáció utasításait hálózata teszteléséhez! Ha úgy gondolja, hogy a gyenge Wi-Fi okozhatja a problémát, próbálja meg a Wi-Fi routert közelebb hozni a Ring Doorbell-hez, vagy a Ring Chime Pro termékünkkel felerősíteni a Wi-Fi jelet. Tudjon meg többet: ring.com/chime-pro Nem találom a Ring Wi-Fi hálózatot a készülékemen Időnként a telefon nem ismeri fel az átmeneti Ring hálózatot. Ebben az esetben, lépjen be telefonja beállításaiba. Kapcsolja ki a Wi-Fi kapcsolatot, várjon 30 másodpercig, majd kapcsolja be újra!

31 Ha a Ring hálózat még mindig nem jelenik meg, győződjön meg arról, hogy a csengő vezetékei csatlakoznak a Ring Doorbell-hez, és hogy a csengőrendszer megfelel a villamossági előírásoknak (16V-os váltakozó áram, 30W-os). 7. Hibaelhárítás Ha egyik javaslat sem oldotta meg a problémát, próbálja ki az alábbiakat: Kapcsolja ki a mobil adatkapcsolatot és a bluetooth-t mobileszközén, és próbálja meg újra a beüzemelést! Visszakapcsolhatja őket, amint a beüzemelés véget ért. Próbálja meg a beüzemelést egy másik mobileszközön! Húzza ki a modemet (és a Wi-Fi routert, ha azok különböznek) az áramból, és várjon 40 másodpercet, mielőtt visszadugná! Ezután ismételje meg a beüzemelést! Indítsa újra a Ring Doorbell-t úgy, hogy a beállító gombot 15 másodpercig lenyomva tartja, majd vár 30 másodpercet, mielőtt újra kezdené a beüzemelési folyamatot!

32 7. Hibaelhárítás Nem sikerül az applikáción belüli beüzemelés Ha nem sikerül az applikáción belüli beüzemelés, a Ring Doorbell elején található fény jelzi a probléma okát: Felül villogó fehér fény A megadott Wi-Fi jelszó hibás. A telefonbeállítások között válassza ki és felejtesse el Wi-Fi hálózatát, majd kapcsolódjon újra, meggyőződve arról, hogy a megfelelő jelszót használja a beüzemeléshez. Jobb oldalon villogó fehér fény A Ring Doorbell túl messze van a routertől és nem kap megfelelő erősségű jelet. Próbálja meg közelebb hozni a Wi-Fi routert a Ring Doorbell-hez, vagy használja a Ring Chime Pro-t a Wi-Fi jel felerősítéséhez! Bal oldalon villogó fehér fény Probléma lehet az internetkapcsolattal. Húzza ki a modemet (és a routert, ha azok különböznek) 40 másodpercre, majd dugja vissza és ismételje meg a beüzemelési folyamatot! Körbefutó fehér fény A Ring Doorbell beállítási üzemmódban van. Kövesse az utasításokat a Ring applikációban!

33 Nincs fény Ha az eszköz elején található fény egyáltalán nem kapcsol be, ellenőrizze, hogy a Ring Doorbell hátoldalán lévő csatlakozókhoz megfelelően csatlakoztatva vannak a csengő vezetékei! További információkért olvassa el a Felszereltem a Ring-et, de nem kapcsol be szakaszt ebben a részben! 7. Hibaelhárítás Nem kapok mozgási értesítéseket Győződjön meg arról, hogy legalább egy mozgási zónát kijelölt és bekapcsolta a mozgási értesítéseket! További hibaelhárítási megoldásokért lépjen az Eszközállapot menübe a Ring applikációban és válassza a Hibaelhárítási értesítések lehetőséget!

34 7. Hibaelhárítás A látogatók nem hallanak, amikor az applikáción keresztül beszélek velük Ha iphone-t vagy ipad-et használ, nyissa meg a beállításokat és nyomjon a Ring-re! Győződjön meg arról, hogy a mikrofon opció be van kapcsolva. Ha androidos készüléke van, menjen a Beállítások > Alkalmazások > Alkalmazáskezelő > Ring > Engedélyek menübe. Engedélyezze az összes lehetőséget! Ha nem találja a mikrofon lehetőséget, távolítsa el és telepítse újra a Ring applikációt az alábbiaknak megfelelően: ios készülék: 1. Menjen a Beállítások > Általános > Tárhely és icloud-használat > Tárhely kezelése > Ring menübe és nyomjon az Applikáció törlésére! 2. Indítsa újra a készüléket! 3. Telepítse újra az applikációt az App Store-ból! Amikor az alkalmazás a mikrofonhozzáférés engedélyezését kéri, nyomjon az Engedélyezésre! 4. Amikor kéri, engedélyezze a mikrofonhozzáférést!

35 Androidos készülék: 1. Menjen a Beállítások > Alkalmazások vagy Alkalmazáskezelő > Ring menübe, és nyomjon az Eltávolításra! 2. Indítsa újra a készüléket! 3. Telepítse újra a Ring applikációt a Google Play áruházból! 7. Hibaelhárítás

36 ?? ring.com/help th St. Santa Monica, CA Ring LLC vagy fiókvállalatai. A RING, az ALWAYS HOME és minden egyéb logó a Ring LLC vagy fiókvállalatai védjegye. Utolsó frissítés: 2018/10/19
