1 LEHETŐ LEGJO HTÁSFOKKL ENERGIÁT TKRÍT MEG KIS KRNTRTÁSI IGÉNY Flamcovent Smart Flamco lean Smart Flamcovent lean Smart OPTIMÁLIS TELJESÍTMÉNY ENERGI-MEGTKRÍTÁS MELLETT KÖVETKEZŐ MÉRETEKEN: N

2 Szabaduljon meg a levegőtől és iszaptól. rendszerekben a levegő és iszap olyan problémákat eredményez, mint a csökkent mértékű hőátadás, szükségtelen meghibásodások, kopás és zaj. Továbbá a rendszer leállásához és csökkent szivattyúteljesítményhez is vezet. következmények közé tartozik a nagyobb energiafogyasztás és megbízhatatlan rendszer. Honnan származik a levegő és az iszap? levegőbuborékok és gázok minden hűtő- és fűtőrendszer vízében jelen vannak. Általánosságban véve az ott folyó tevékenységek (karbantartás, leeresztés és feltöltés stb.), mikroszivárgások, diffúzió és a vízben végbemenő kémiai folyamatok következményei. z iszap megjelenése korróziós folyamatokhoz, a rendszer karbantartásához vagy a meghibásodó rendszerelemekhez köthető. z iszap felhalmozódhat, és eltömődést okozhat. szűrők alkalmazása nem tekinthető ideális megoldásnak, azok ugyanis nem fogják fel a kisebb részecskéket, az iszappal eltömődnek, nagy áramlási ellenálláshoz vezetnek, rendszeres karbantartást igényelnek, továbbá egyes alkotórészeiket is cserélni szükséges. Ha a rendszerben levegő és iszap van, az a következőkhöz vezet: korrózióból adódóan rövidebb élettartam. Kisebb kényelem az alacsonyabb mértékű hőátadásnak és zajoknak köszönhetően. Leválások és magnetit részecskék okozta károk a szivattyúkban. rendszer leállása. Hitelességvesztés a beszerelést végző és alkatrészeket szállító vállalkozásoknak. Flamcovent lean Smart levegő- és iszapleválasztókkal ezek a kedvezőtlen tényezők a lehető legnagyobb mértékben visszaszoríthatók.

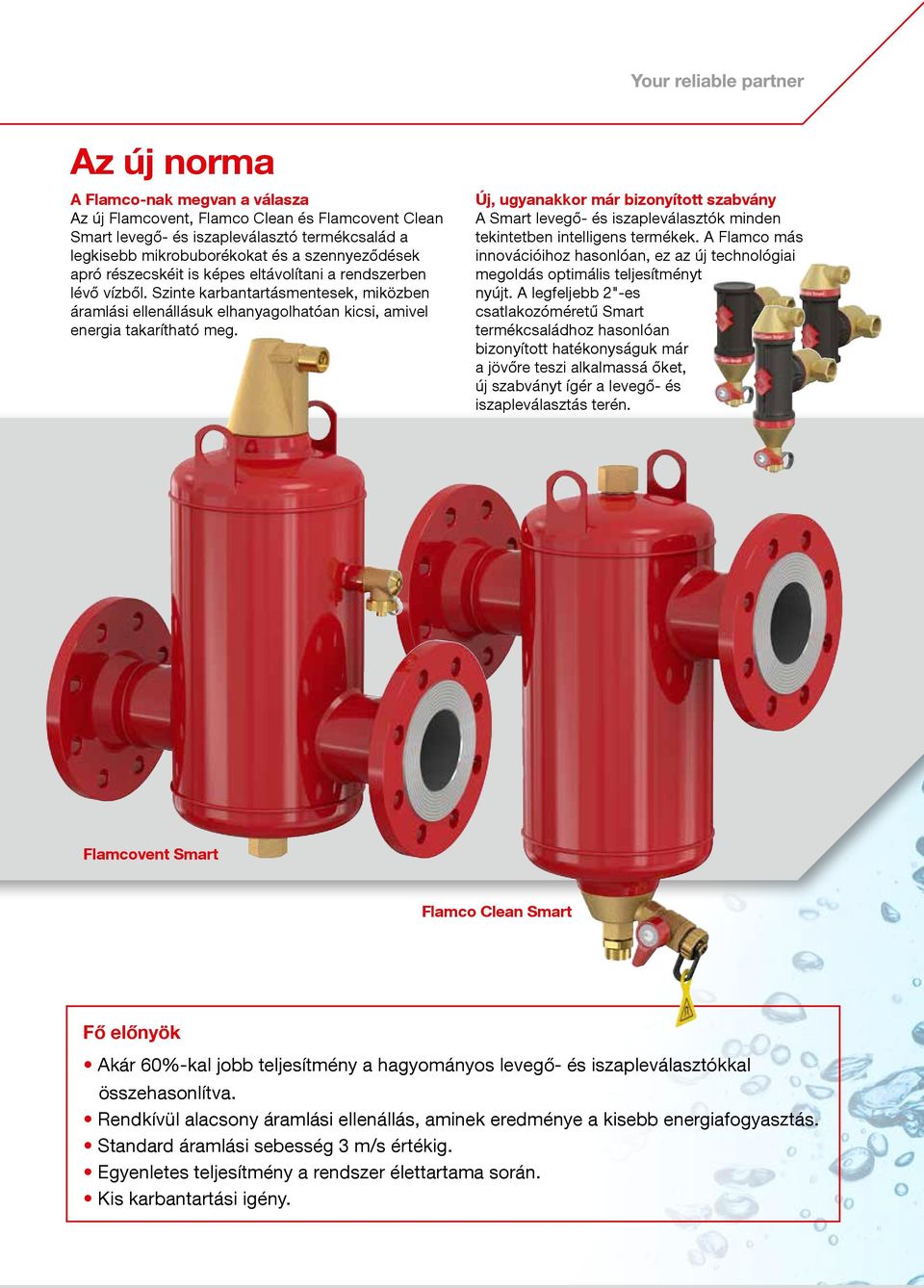

3 z új norma Flamco-nak megvan a válasza z új Flamcovent, Flamco lean és Flamcovent lean Smart levegő- és iszapleválasztó termékcsalád a legkisebb mikrobuborékokat és a szennyeződések apró részecskéit is képes eltávolítani a rendszerben lévő vízből. Szinte karbantartásmentesek, miközben áramlási ellenállásuk elhanyagolhatóan kicsi, amivel energia takarítható meg. Új, ugyanakkor már bizonyított szabvány Smart levegő- és iszapleválasztók minden tekintetben intelligens termékek. Flamco más innovációihoz hasonlóan, ez az új technológiai megoldás optimális teljesítményt nyújt. legfeljebb 2"-es csatlakozóméretű Smart termékcsaládhoz hasonlóan bizonyított hatékonyságuk már a jövőre teszi alkalmassá őket, új szabványt ígér a levegő- és iszapleválasztás terén. Flamcovent Smart Flamco lean Smart Fő előnyök kár 60%-kal jobb teljesítmény a hagyományos levegő- és iszapleválasztókkal összehasonlítva. Rendkívül alacsony áramlási ellenállás, aminek eredménye a kisebb energiafogyasztás. Standard áramlási sebesség 3 m/s értékig. Egyenletes teljesítmény a rendszer élettartama során. Kis karbantartási igény.

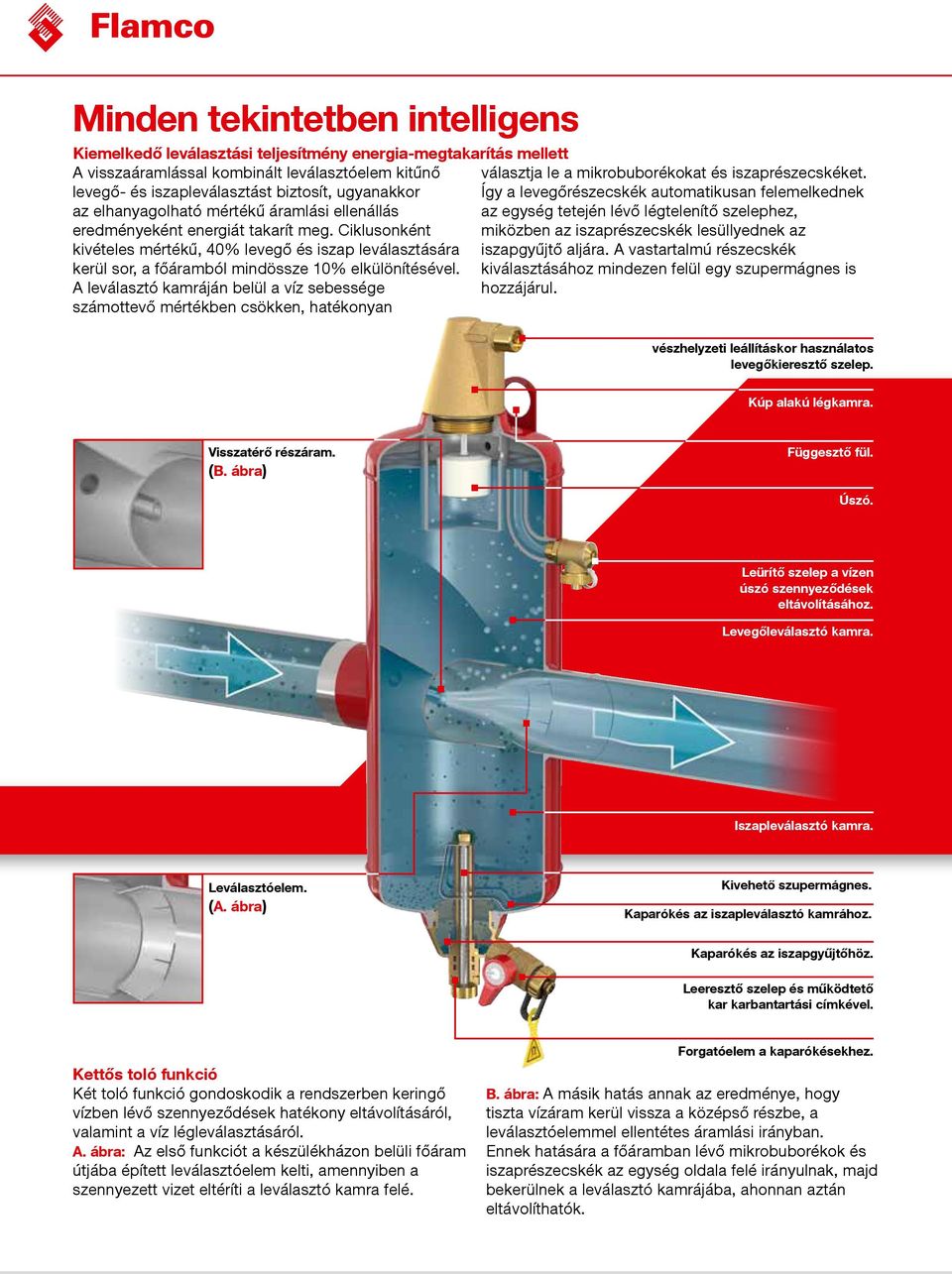

4 Minden tekintetben intelligens Kiemelkedő leválasztási teljesítmény energia-megtakarítás mellett visszaáramlással kombinált leválasztóelem kitűnő választja le a mikrobuborékokat és iszaprészecskéket. levegő- és iszapleválasztást biztosít, ugyanakkor Így a levegőrészecskék automatikusan felemelkednek az elhanyagolható mértékű áramlási ellenállás az egység tetején lévő légtelenítő szelephez, eredményeként energiát takarít meg. iklusonként miközben az iszaprészecskék lesüllyednek az kivételes mértékű, 40% levegő és iszap leválasztására iszapgyűjtő aljára. vastartalmú részecskék kerül sor, a főáramból mindössze 10% elkülönítésével. kiválasztásához mindezen felül egy szupermágnes is leválasztó kamráján belül a víz sebessége hozzájárul. számottevő mértékben csökken, hatékonyan vészhelyzeti leállításkor használatos levegőkieresztő szelep. Kúp alakú légkamra. Visszatérő részáram. (. ábra) Függesztő fül. Úszó. Leürítő szelep a vízen úszó szennyeződések eltávolításához. Levegőleválasztó kamra. Iszapleválasztó kamra. Leválasztóelem. (. ábra) Kivehető szupermágnes. Kaparókés az iszapleválasztó kamrához. Kaparókés az iszapgyűjtőhöz. Leeresztő szelep és működtető kar karbantartási címkével. Kettős toló funkció Két toló funkció gondoskodik a rendszerben keringő vízben lévő szennyeződések hatékony eltávolításáról, valamint a víz légleválasztásáról.. ábra: z első funkciót a készülékházon belüli főáram útjába épített leválasztóelem kelti, amennyiben a szennyezett vizet eltéríti a leválasztó kamra felé. Forgatóelem a kaparókésekhez.. ábra: másik hatás annak az eredménye, hogy tiszta vízáram kerül vissza a középső részbe, a leválasztóelemmel ellentétes áramlási irányban. Ennek hatására a főáramban lévő mikrobuborékok és iszaprészecskék az egység oldala felé irányulnak, majd bekerülnek a leválasztó kamrájába, ahonnan aztán eltávolíthatók.

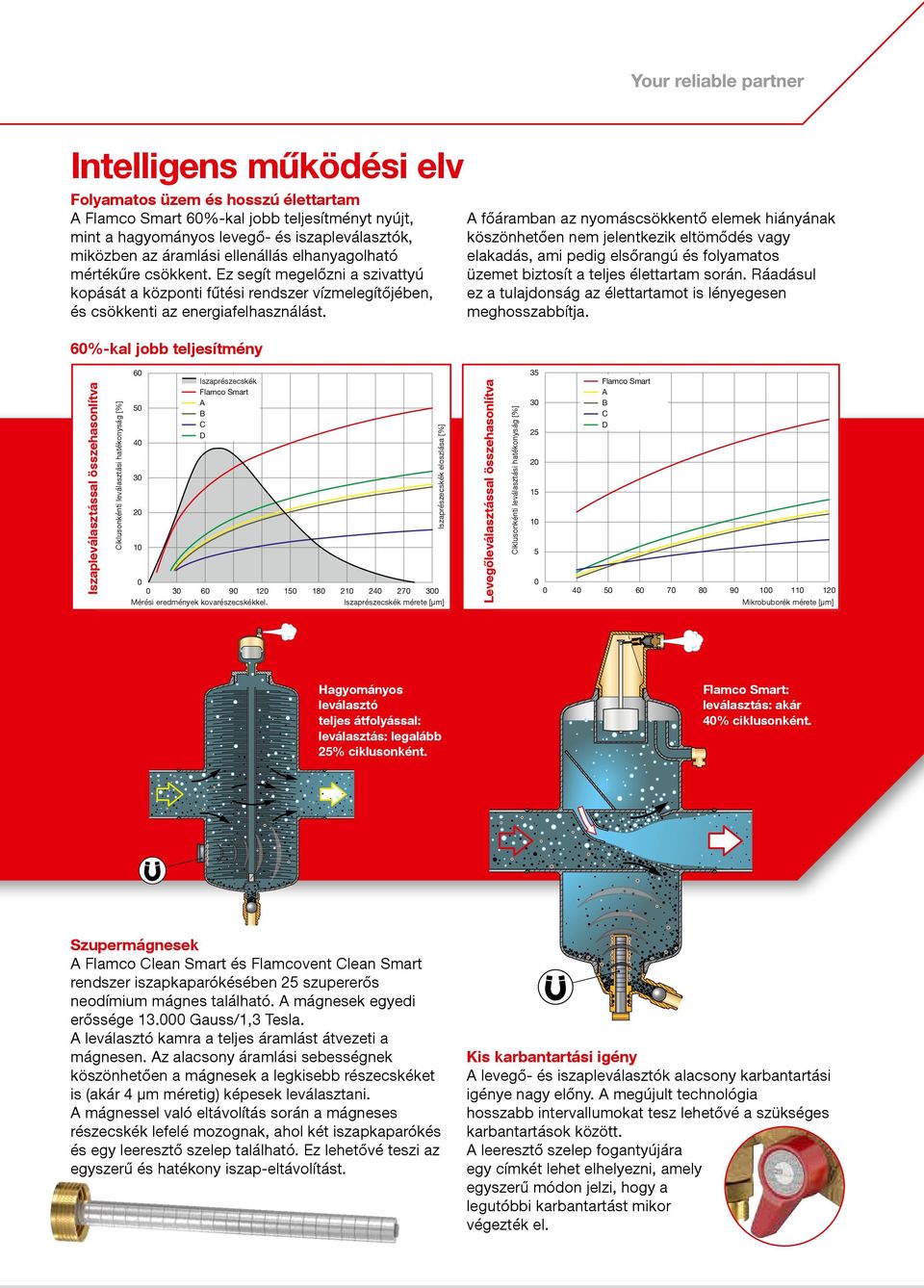

5 Intelligens működési elv Folyamatos üzem és hosszú élettartam Flamco Smart 60%-kal jobb teljesítményt nyújt, mint a hagyományos levegő- és iszapleválasztók, miközben az áramlási ellenállás elhanyagolható mértékűre csökkent. Ez segít megelőzni a szivattyú kopását a központi fűtési rendszer vízmelegítőjében, és csökkenti az energiafelhasználást. 60%-kal jobb teljesítmény főáramban az nyomáscsökkentő elemek hiányának köszönhetően nem jelentkezik eltömődés vagy elakadás, ami pedig elsőrangú és folyamatos üzemet biztosít a teljes élettartam során. Ráadásul ez a tulajdonság az élettartamot is lényegesen meghosszabbítja. Iszapleválasztással összehasonlítva iklusonkénti leválasztási hatékonyság [%] Iszaprészecskék Flamco Smart Mérési eredmények kovarészecskékkel. Iszaprészecskék mérete [μm] Iszaprészecskék eloszlása [%] Levegőleválasztással összehasonlítva iklusonkénti leválasztási hatékonyság [%] Flamco Smart Mikrobuborék mérete [μm] Hagyományos leválasztó teljes átfolyással: leválasztás: legalább 25% ciklusonként. Flamco Smart: leválasztás: akár 40% ciklusonként. Szupermágnesek Flamco lean Smart és Flamcovent lean Smart rendszer iszapkaparókésében 25 szupererős neodímium mágnes található. mágnesek egyedi erőssége Gauss/1,3 Tesla. leválasztó kamra a teljes áramlást átvezeti a mágnesen. z alacsony áramlási sebességnek köszönhetően a mágnesek a legkisebb részecskéket is (akár 4 µm méretig) képesek leválasztani. mágnessel való eltávolítás során a mágneses részecskék lefelé mozognak, ahol két iszapkaparókés és egy leeresztő szelep található. Ez lehetővé teszi az egyszerű és hatékony iszap-eltávolítást. Kis karbantartási igény levegő- és iszapleválasztók alacsony karbantartási igénye nagy előny. megújult technológia hosszabb intervallumokat tesz lehetővé a szükséges karbantartások között. leeresztő szelep fogantyújára egy címkét lehet elhelyezni, amely egyszerű módon jelzi, hogy a legutóbbi karbantartást mikor végezték el.

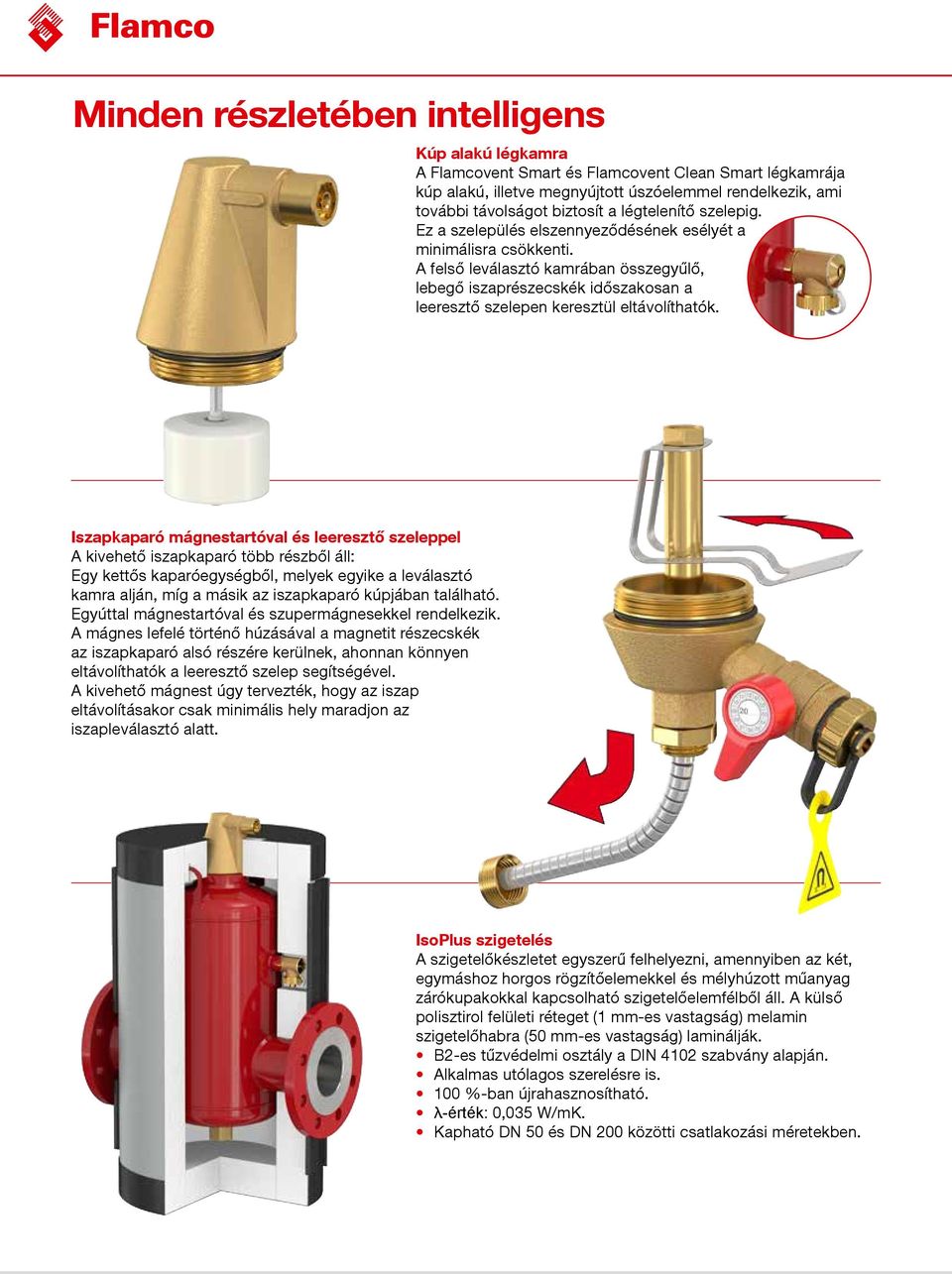

6 Minden részletében intelligens Kúp alakú légkamra Flamcovent Smart és Flamcovent lean Smart légkamrája kúp alakú, illetve megnyújtott úszóelemmel rendelkezik, ami további távolságot biztosít a légtelenítő szelepig. Ez a szelepülés elszennyeződésének esélyét a minimálisra csökkenti. felső leválasztó kamrában összegyűlő, lebegő iszaprészecskék időszakosan a leeresztő szelepen keresztül eltávolíthatók. Iszapkaparó mágnestartóval és leeresztő szeleppel kivehető iszapkaparó több részből áll: Egy kettős kaparóegységből, melyek egyike a leválasztó kamra alján, míg a másik az iszapkaparó kúpjában található. Egyúttal mágnestartóval és szupermágnesekkel rendelkezik. mágnes lefelé történő húzásával a magnetit részecskék az iszapkaparó alsó részére kerülnek, ahonnan könnyen eltávolíthatók a leeresztő szelep segítségével. kivehető mágnest úgy tervezték, hogy az iszap eltávolításakor csak minimális hely maradjon az iszapleválasztó alatt. IsoPlus szigetelés szigetelőkészletet egyszerű felhelyezni, amennyiben az két, egymáshoz horgos rögzítőelemekkel és mélyhúzott műanyag zárókupakokkal kapcsolható szigetelőelemfélből áll. külső polisztirol felületi réteget (1 mm-es vastagság) melamin szigetelőhabra (50 mm-es vastagság) laminálják. 2-es tűzvédelmi osztály a IN 4102 szabvány alapján. lkalmas utólagos szerelésre is. 100 %-ban újrahasznosítható. λ-érték: 0,035 W/mK. Kapható N 50 és N 200 közötti csatlakozási méretekben.

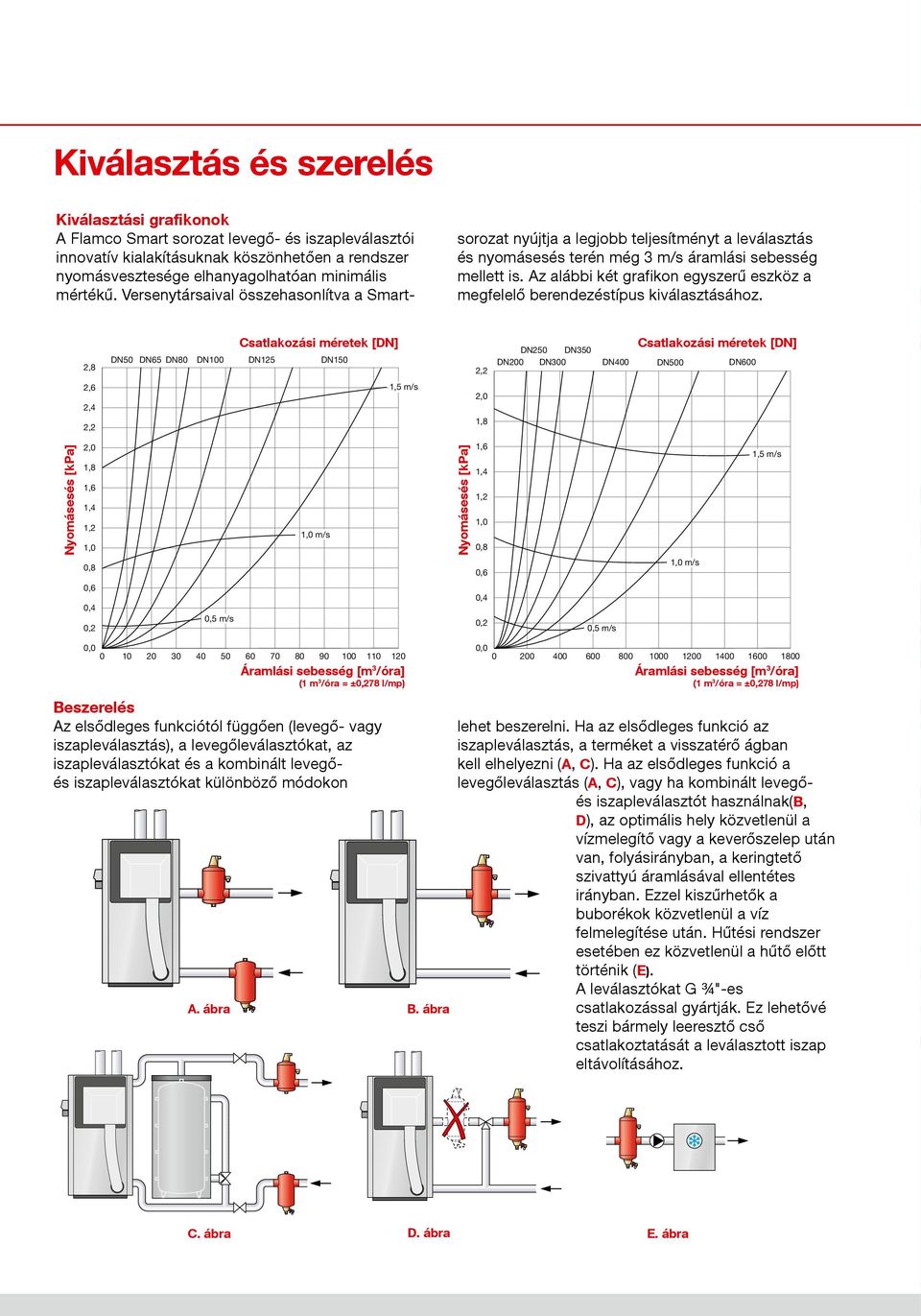

7 Kiválasztás és szerelés Kiválasztási grafikonok Flamco Smart sorozat levegő- és iszapleválasztói innovatív kialakításuknak köszönhetően a rendszer nyomásvesztesége elhanyagolhatóan minimális mértékű. Versenytársaival összehasonlítva a Smartsorozat nyújtja a legjobb teljesítményt a leválasztás és nyomásesés terén még 3 m/s áramlási sebesség mellett is. z alábbi két grafikon egyszerű eszköz a megfelelő berendezéstípus kiválasztásához. 2,8 N50 N65 N80 N100 satlakozási méretek [N] N125 N150 2,2 N250 N350 N200 N300 satlakozási méretek [N] N400 N500 N600 2,6 2,4 2,2 1,5 m/s 2,0 1,8 Nyomásesés [kpa] 2,0 1,8 1,6 1,4 1,2 1,0 1,0 m/s Nyomásesés [kpa] 1,6 1,4 1,2 1,0 0,8 1,5 m/s 0,8 0,6 1,0 m/s 0,6 0,4 0,2 0,5 m/s 0,4 0,2 0,5 m/s 0, ábra Áramlási sebesség [m 3 /óra] (1 m 3 /óra = ±0,278 l/mp) eszerelés z elsődleges funkciótól függően (levegő- vagy iszapleválasztás), a levegőleválasztókat, az iszapleválasztókat és a kombinált levegőés iszapleválasztókat különböző módokon. ábra 0, Áramlási sebesség [m 3 /óra] (1 m 3 /óra = ±0,278 l/mp) lehet beszerelni. Ha az elsődleges funkció az iszapleválasztás, a terméket a visszatérő ágban kell elhelyezni (, ). Ha az elsődleges funkció a levegőleválasztás (, ), vagy ha kombinált levegőés iszapleválasztót használnak(, ), az optimális hely közvetlenül a vízmelegítő vagy a keverőszelep után van, folyásirányban, a keringtető szivattyú áramlásával ellentétes irányban. Ezzel kiszűrhetők a buborékok közvetlenül a víz felmelegítése után. Hűtési rendszer esetében ez közvetlenül a hűtő előtt történik (E). leválasztókat G ¾"-es csatlakozással gyártják. Ez lehetővé teszi bármely leeresztő cső csatlakoztatását a leválasztott iszap eltávolításához.. ábra. ábra E. ábra

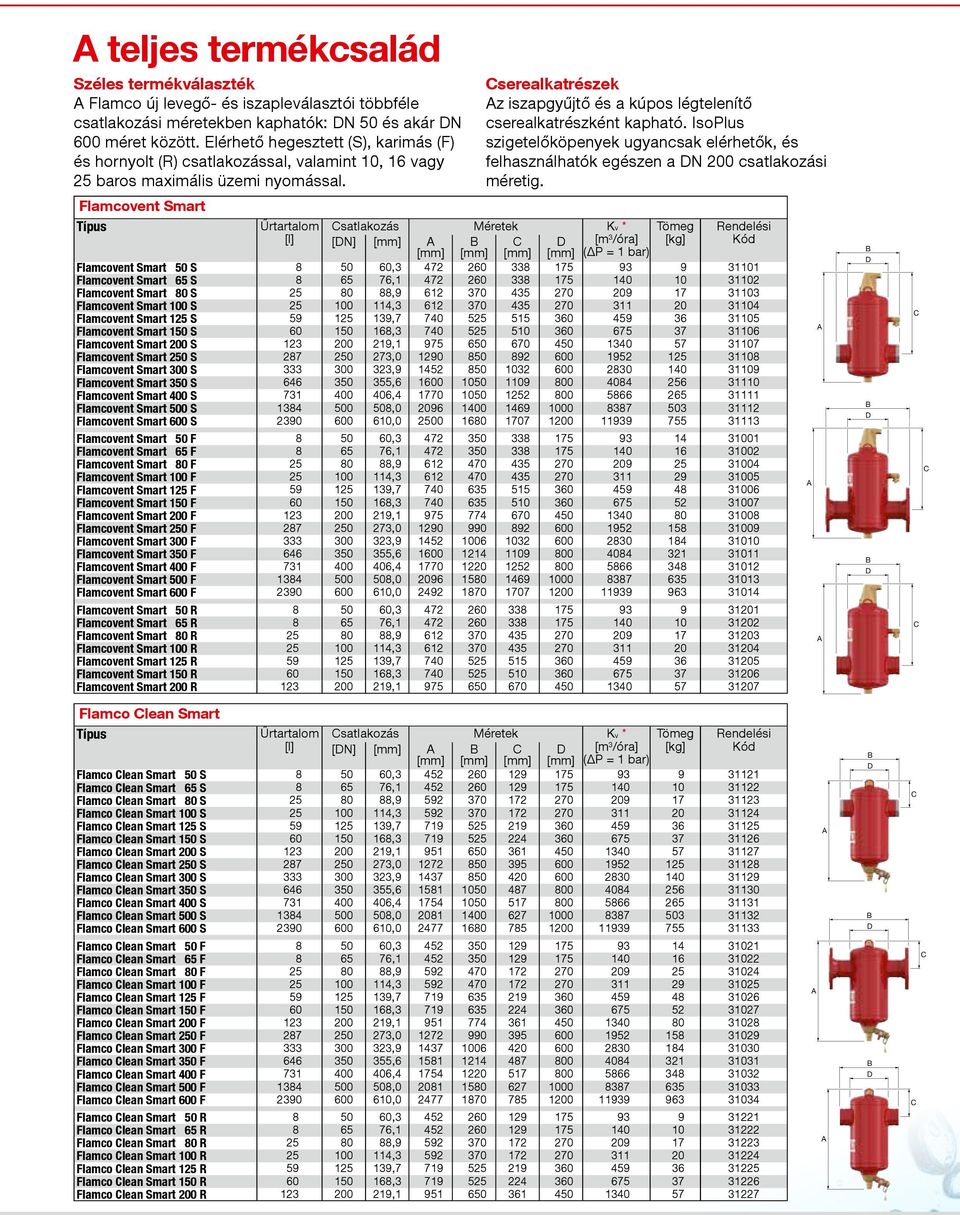

8 teljes termékcsalád Széles termékválaszték Flamco új levegő- és iszapleválasztói többféle csatlakozási méretekben kaphatók: N 50 és akár N 600 méret között. Elérhető hegesztett (S), karimás (F) és hornyolt (R) csatlakozással, valamint 10, 16 vagy 25 baros maximális üzemi nyomással. serealkatrészek z iszapgyűjtő és a kúpos légtelenítő cserealkatrészként kapható. IsoPlus szigetelőköpenyek ugyancsak elérhetők, és felhasználhatók egészen a N 200 csatlakozási méretig. Flamcovent Smart Típus Űrtartalom satlakozás Méretek Kv * Tömeg Rendelési [l] [N] [m 3 /óra] [kg] Kód (ΔP = 1 bar) Flamcovent Smart 50 S , Flamcovent Smart 65 S , Flamcovent Smart 80 S , Flamcovent Smart 100 S , Flamcovent Smart 125 S , Flamcovent Smart 150 S , Flamcovent Smart 200 S , Flamcovent Smart 250 S , Flamcovent Smart 300 S , Flamcovent Smart 350 S , Flamcovent Smart 400 S , Flamcovent Smart 500 S , Flamcovent Smart 600 S , Flamcovent Smart 50 F , Flamcovent Smart 65 F , Flamcovent Smart 80 F , Flamcovent Smart 100 F , Flamcovent Smart 125 F , Flamcovent Smart 150 F , Flamcovent Smart 200 F , Flamcovent Smart 250 F , Flamcovent Smart 300 F , Flamcovent Smart 350 F , Flamcovent Smart 400 F , Flamcovent Smart 500 F , Flamcovent Smart 600 F , Flamcovent Smart 50 R , Flamcovent Smart 65 R , Flamcovent Smart 80 R , Flamcovent Smart 100 R , Flamcovent Smart 125 R , Flamcovent Smart 150 R , Flamcovent Smart 200 R , Flamco lean Smart Típus Űrtartalom satlakozás Méretek Kv * Tömeg Rendelési [l] [N] [m 3 /óra] [kg] Kód (ΔP = 1 bar) Flamco lean Smart 50 S , Flamco lean Smart 65 S , Flamco lean Smart 80 S , Flamco lean Smart 100 S , Flamco lean Smart 125 S , Flamco lean Smart 150 S , Flamco lean Smart 200 S , Flamco lean Smart 250 S , Flamco lean Smart 300 S , Flamco lean Smart 350 S , Flamco lean Smart 400 S , Flamco lean Smart 500 S , Flamco lean Smart 600 S , Flamco lean Smart 50 F , Flamco lean Smart 65 F , Flamco lean Smart 80 F , Flamco lean Smart 100 F , Flamco lean Smart 125 F , Flamco lean Smart 150 F , Flamco lean Smart 200 F , Flamco lean Smart 250 F , Flamco lean Smart 300 F , Flamco lean Smart 350 F , Flamco lean Smart 400 F , Flamco lean Smart 500 F , Flamco lean Smart 600 F , Flamco lean Smart 50 R , Flamco lean Smart 65 R , Flamco lean Smart 80 R , Flamco lean Smart 100 R , Flamco lean Smart 125 R , Flamco lean Smart 150 R , Flamco lean Smart 200 R ,

9 Flamcovent lean Smart Típus Űrtartalom satlakozás Méretek Kv * Tömeg Rendelési [l] [N] [m 3 /óra] [kg] Kód (ΔP = 1 bar) Flamcovent lean Smart 50 S , Flamcovent lean Smart 65 S , Flamcovent lean Smart 80 S , Flamcovent lean Smart 100 S , Flamcovent lean Smart 125 S , Flamcovent lean Smart 150 S , Flamcovent lean Smart 200 S , Flamcovent lean Smart 250 S , Flamcovent lean Smart 300 S , Flamcovent lean Smart 350 S , Flamcovent lean Smart 400 S , Flamcovent lean Smart 500 S , Flamcovent lean Smart 600 S , Flamcovent lean Smart 50 F , Flamcovent lean Smart 65 F , Flamcovent lean Smart 80 F , Flamcovent lean Smart 100 F , Flamcovent lean Smart 125 F , Flamcovent lean Smart 150 F , Flamcovent lean Smart 200 F , Flamcovent lean Smart 250 F , Flamcovent lean Smart 300 F , Flamcovent lean Smart 350 F , Flamcovent lean Smart 400 F , Flamcovent lean Smart 500 F , Flamcovent lean Smart 600 F , Flamcovent lean Smart 50 R , Flamcovent lean Smart 65 R , Flamcovent lean Smart 80 R , Flamcovent lean Smart 100 R , Flamcovent lean Smart 125 R , Flamcovent lean Smart 150 R , Flamcovent lean Smart 200 R , TRTOZÉKOK IsoPlus szigetelés Kapható N 50 és N 200 közötti csatlakozási méretekben. Típus Rendelési kód Flamcovent Smart / Flamco lean Smart Flamcovent lean Smart IsoPlus IsoPlus IsoPlus IsoPlus IsoPlus IsoPlus IsoPlus Iszapgyűjtő Smart Kapható a Flamco lean Smart és Flamcovent lean Smart rendszerhez. Típus satlakozás Méretek Tömeg Rendelési [kg] Kód Smart iszapgyűjtő G 2" M , G¾" utomatikus légtelenítő Kapható a Flamcovent Smart and Flamcovent lean Smart rendszerhez. Típus Méretek Rendelési Kód 10 l-es automatikus légtelenítő * Kv = Q / ΔP Q: Áramlás [m 3 /óra] ΔP: Nyomásveszteség a terméken [bar]
